Как заменить экструдер 3D-принтера Bambu Lab серии X1
Необходимые инструменты и материалы
- Шестигранный ключ H1.5 + H2
- Запасной экструдер Bambu Lab
- Силиконовый клей (опционально)
Предупреждение о безопасности и состояние принтера перед началом работы
Перед выполнением любых работ по техническому обслуживанию выключите принтер.
Руководство по работе
Шаг 1 - Снимите переднюю крышку
Выключите принтер и отсоедините переднюю крышку от инструментальной головки. Вы можете положить переднюю крышку на углеродные стержни. Будьте осторожны, чтобы не повредить кабели.
Шаг 2 - Отсоедините разъемы
Отсоедините три разъема, показанные на изображении ниже, от печатной платы, не тяните за провода. Будьте осторожны при выполнении этого шага.

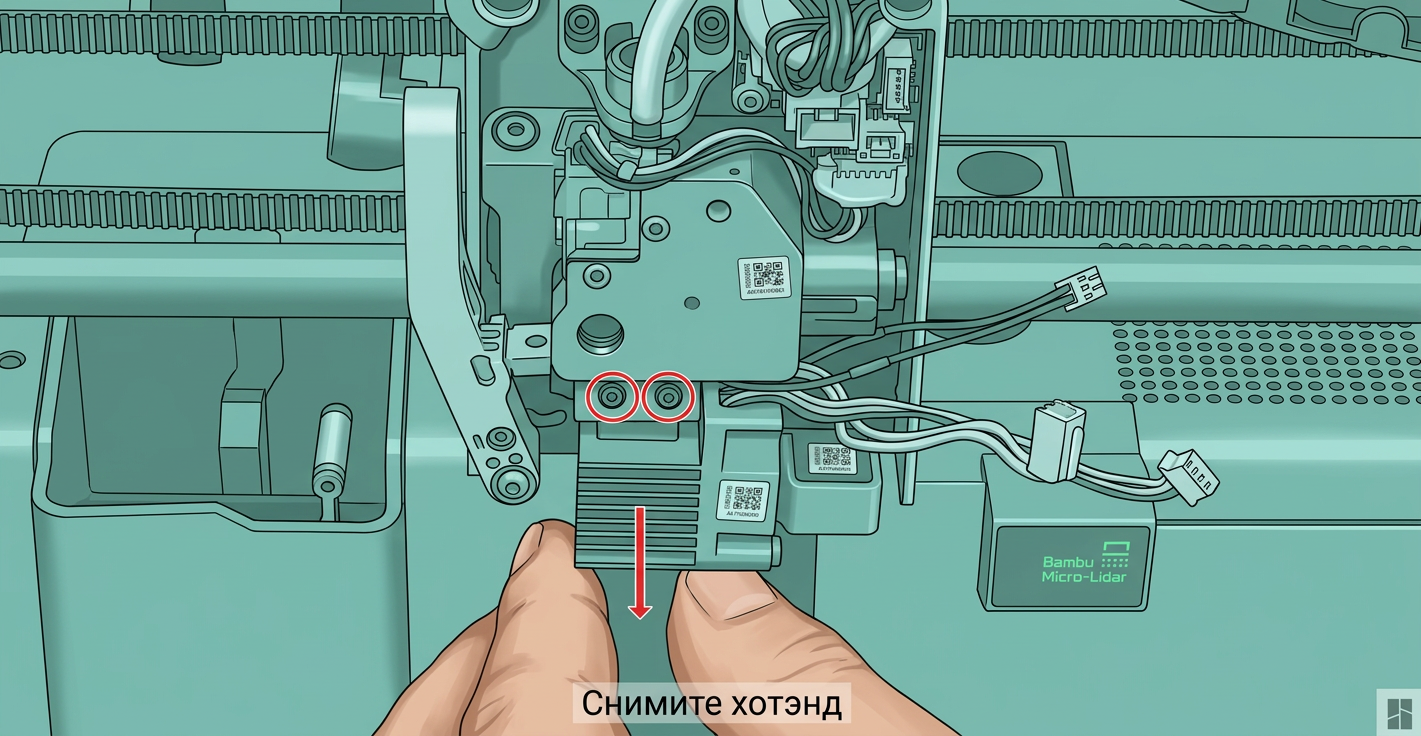

Шаг 3 - Снимите хотенд
Используя шестигранный ключ H2, открутите и снимите два винта хотенда; после того как винты будут полностью сняты, вы можете снять хотенд с инструментальной головки, аккуратно потянув его.

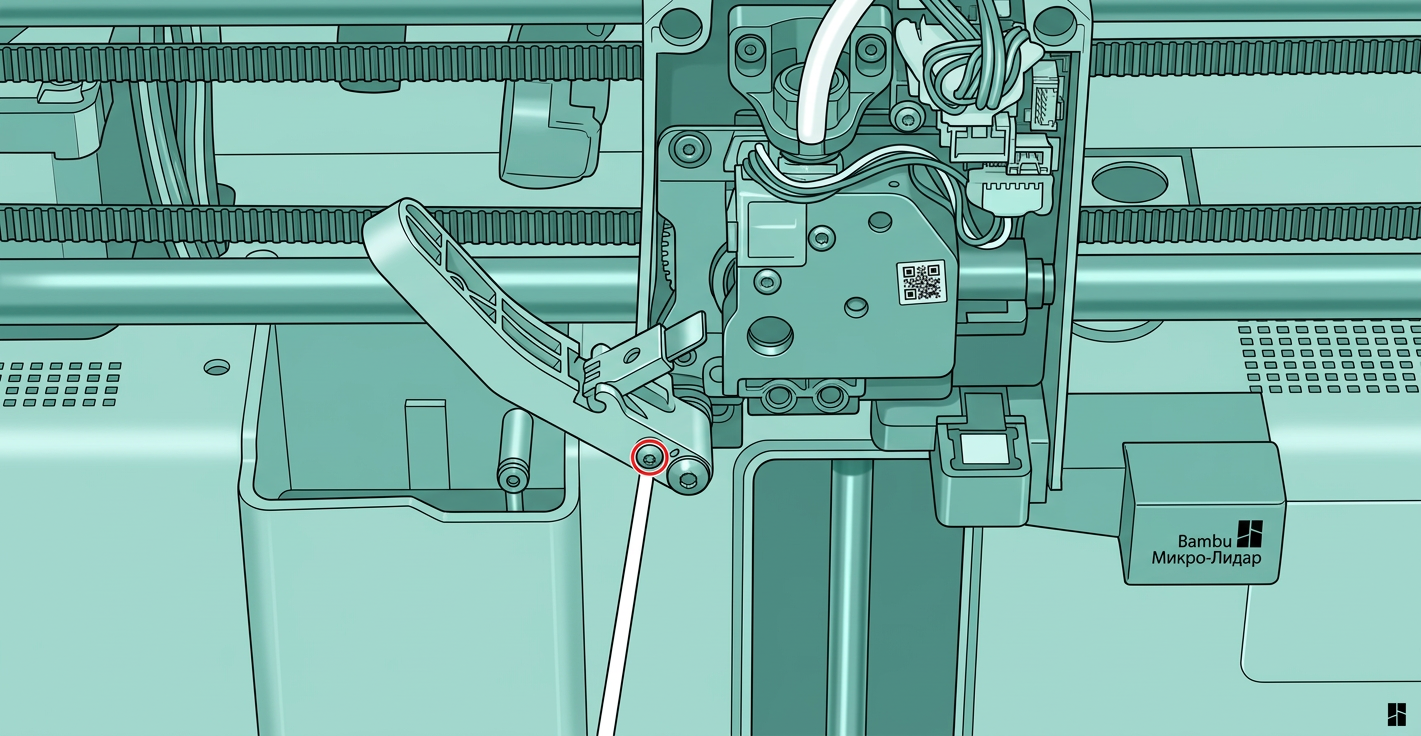

Шаг 4 - Ослабьте рычаг ножа.
Используя шестигранный ключ H1.5, ослабьте винт рычага ножа, чтобы рычаг мог повернуться на угол 180°. Полностью выкручивать винт из рычага не нужно.
Шаг 5 - Снимите трубку PTFE.
Снимите трубку PTFE, аккуратно нажав и удерживая черное кольцо, затем снимите трубку PTFE, осторожно вытянув ее.

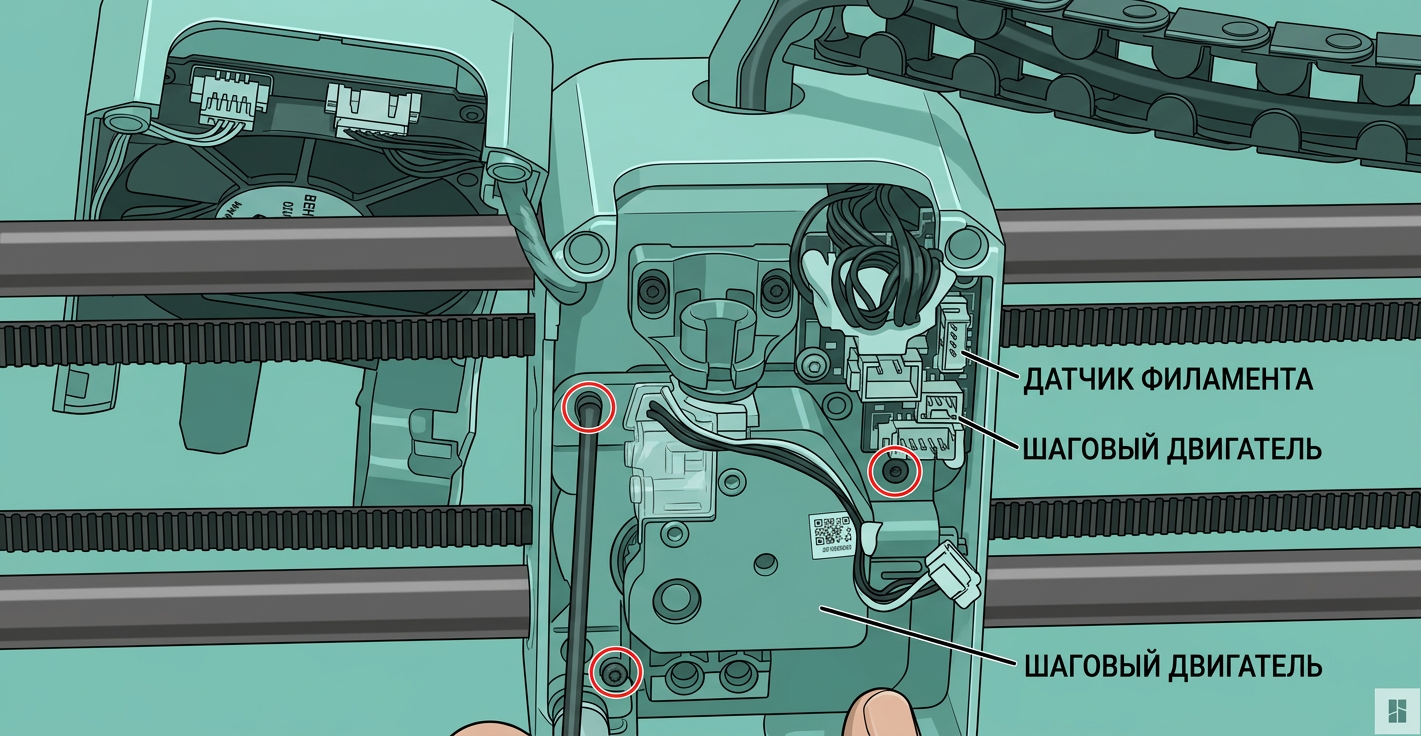

Шаг 6 - Отсоедините разъемы и винты экструдера
Аккуратно отсоедините разъем экструдера от печатной платы. Не тяните за провода. Затем удалите винты с экструдера, показанного на изображении ниже.
Примечание: Используйте фен, чтобы нагреть силиконовый клей на разъеме перед его отсоединением, чтобы предотвратить повреждение разъема

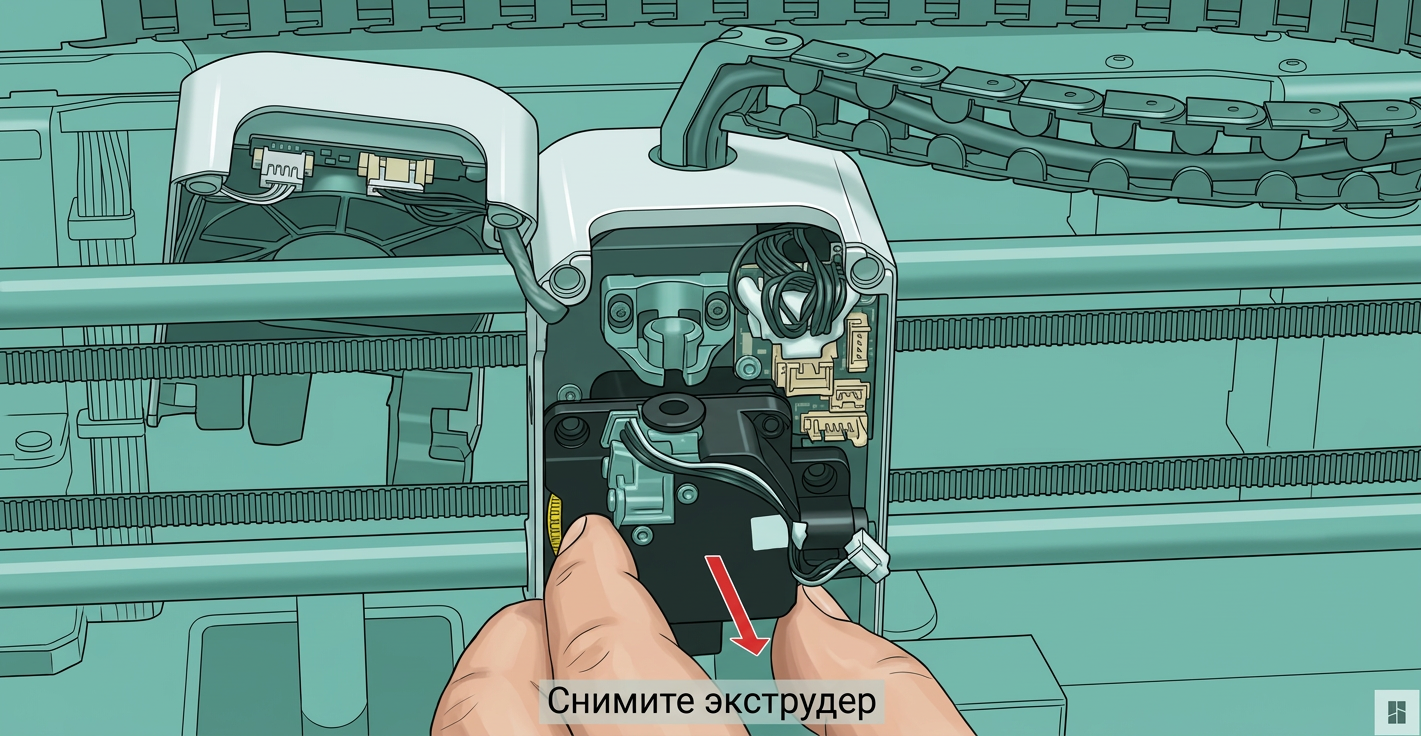

Шаг 7 - Снятие экструдера
Снимите экструдер с головки.
Сборка нового экструдера
- Установите новый экструдер в головку
- Закрутите винты обратно в экструдер и затяните их должным образом

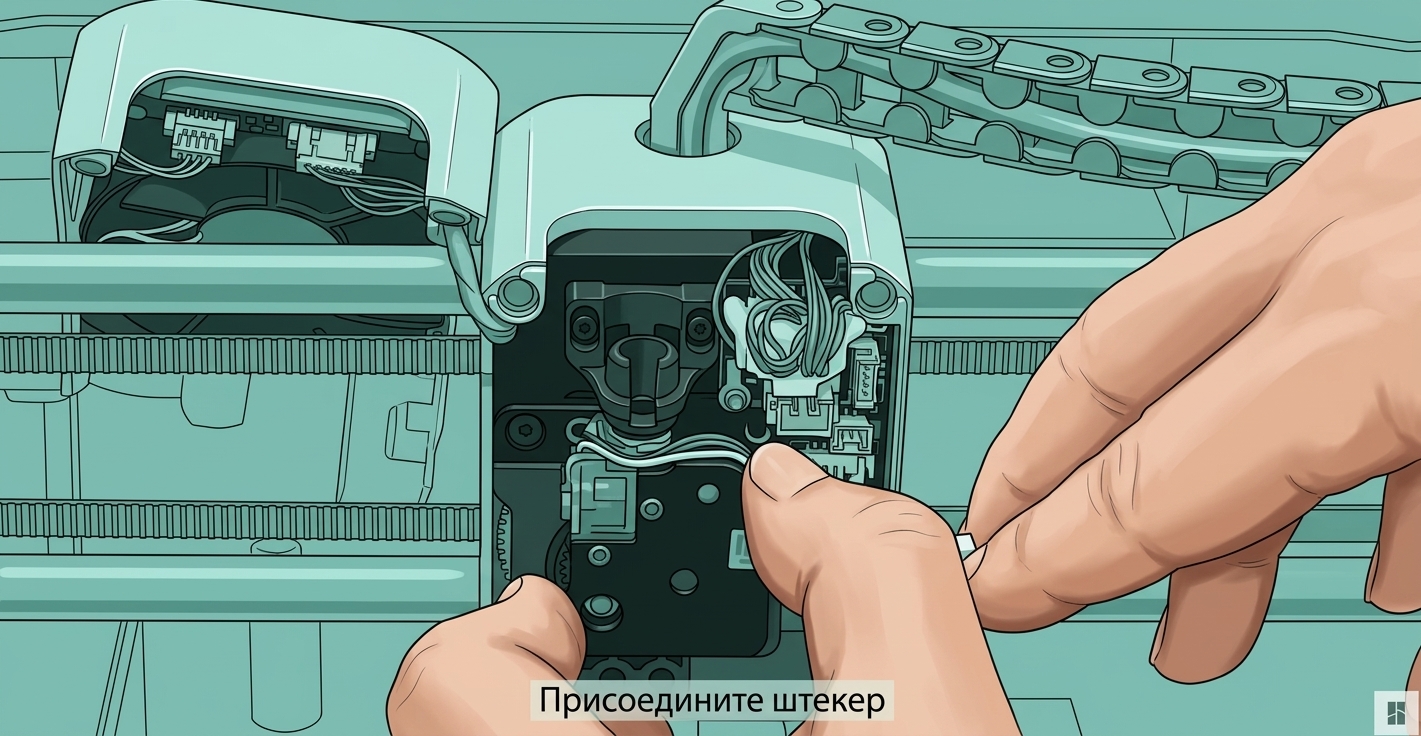

- Вставьте разъем обратно в печатную плату и убедитесь, что нет выступающих проводов

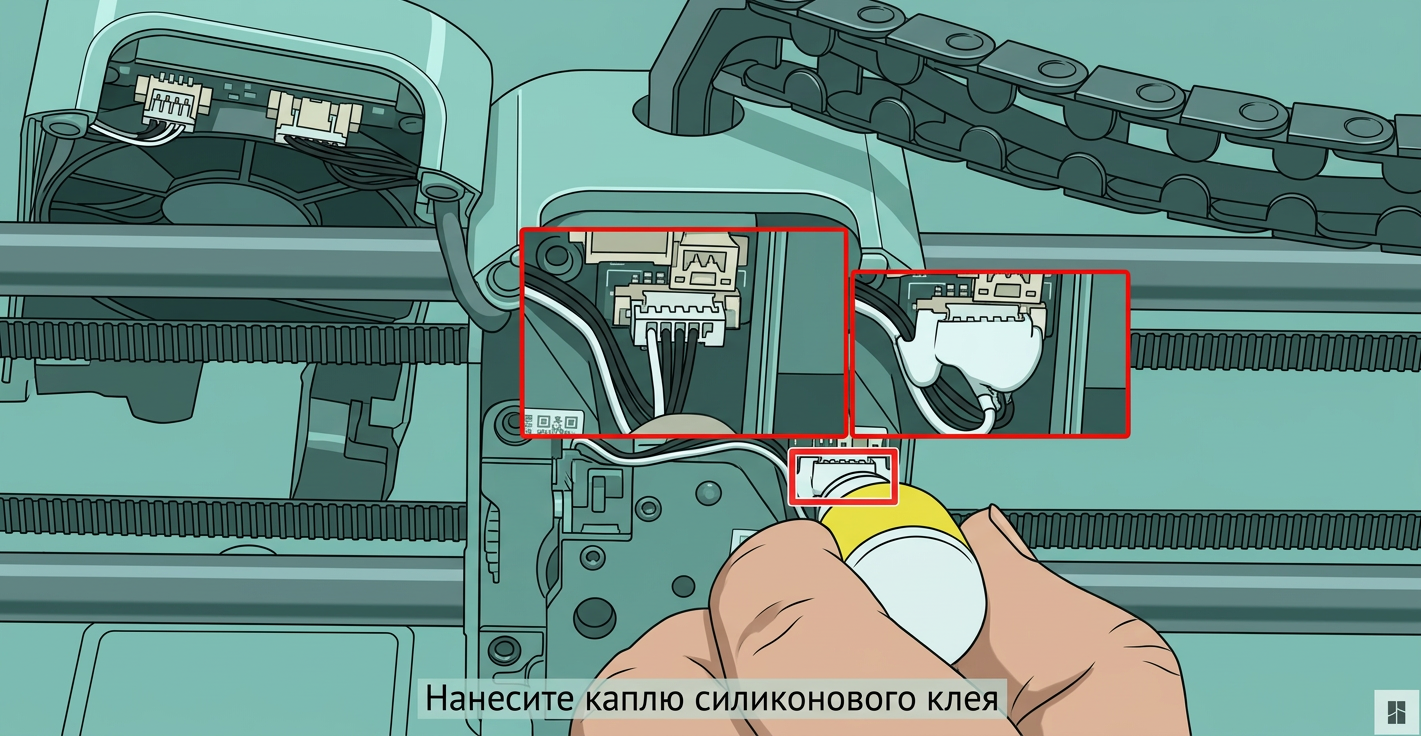

4. Нанесите силиконовый клей на разъем, показанный ниже

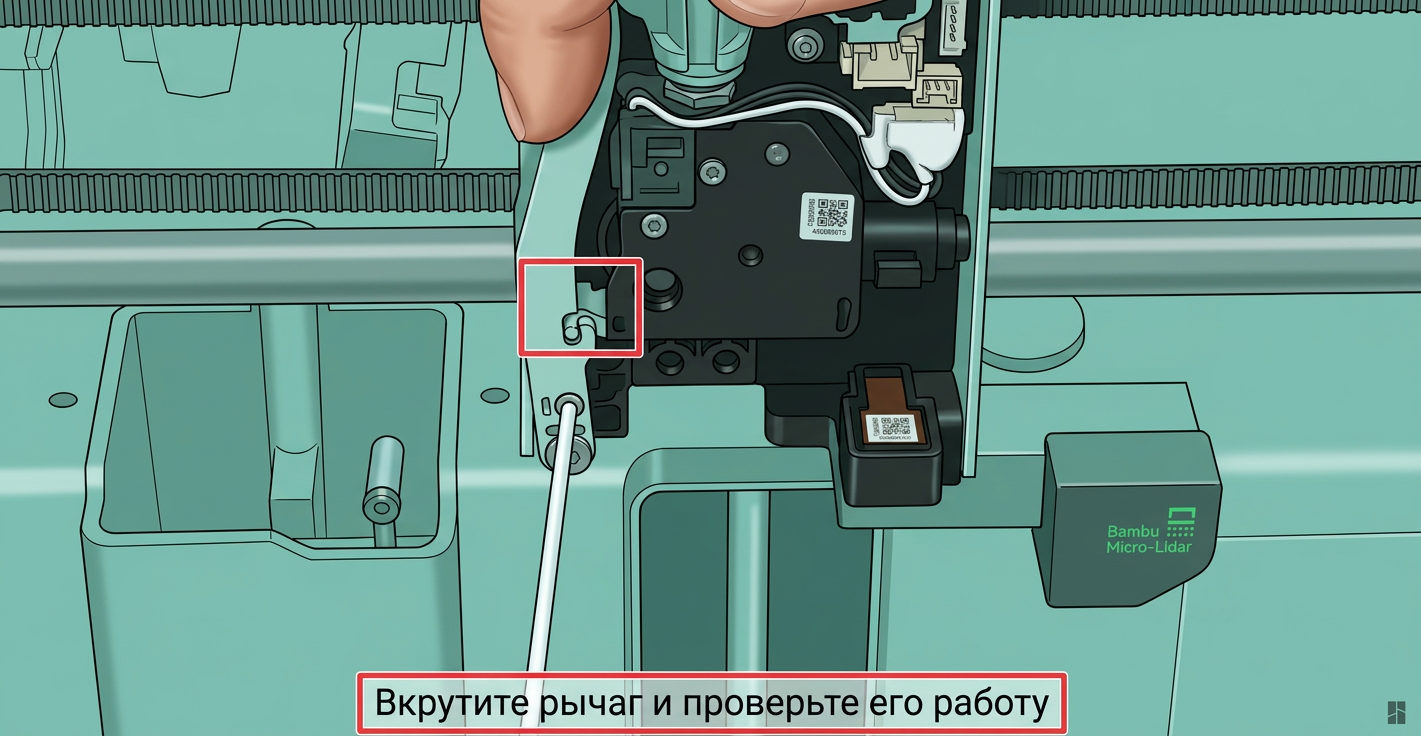

5. Поверните рычаг резака обратно в исходное положение и аккуратно поместите резак обратно в его паз
- Убедитесь, что рычаг нажат внутрь, пока затягивается винт

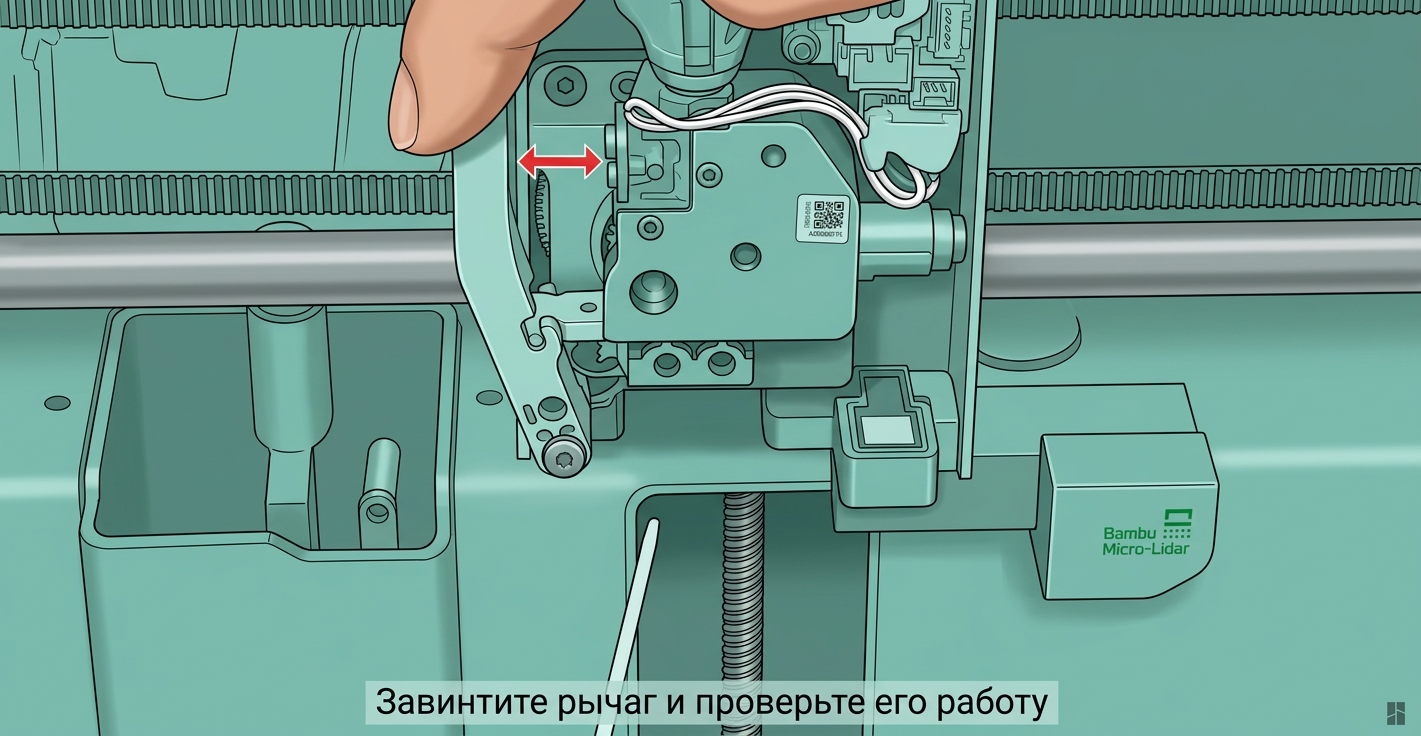

- После затяжки винта отпустите рычаг и проверьте, работает ли он исправно
6. Установите ранее снятый хотенд и убедитесь, что винты затянуты достаточно

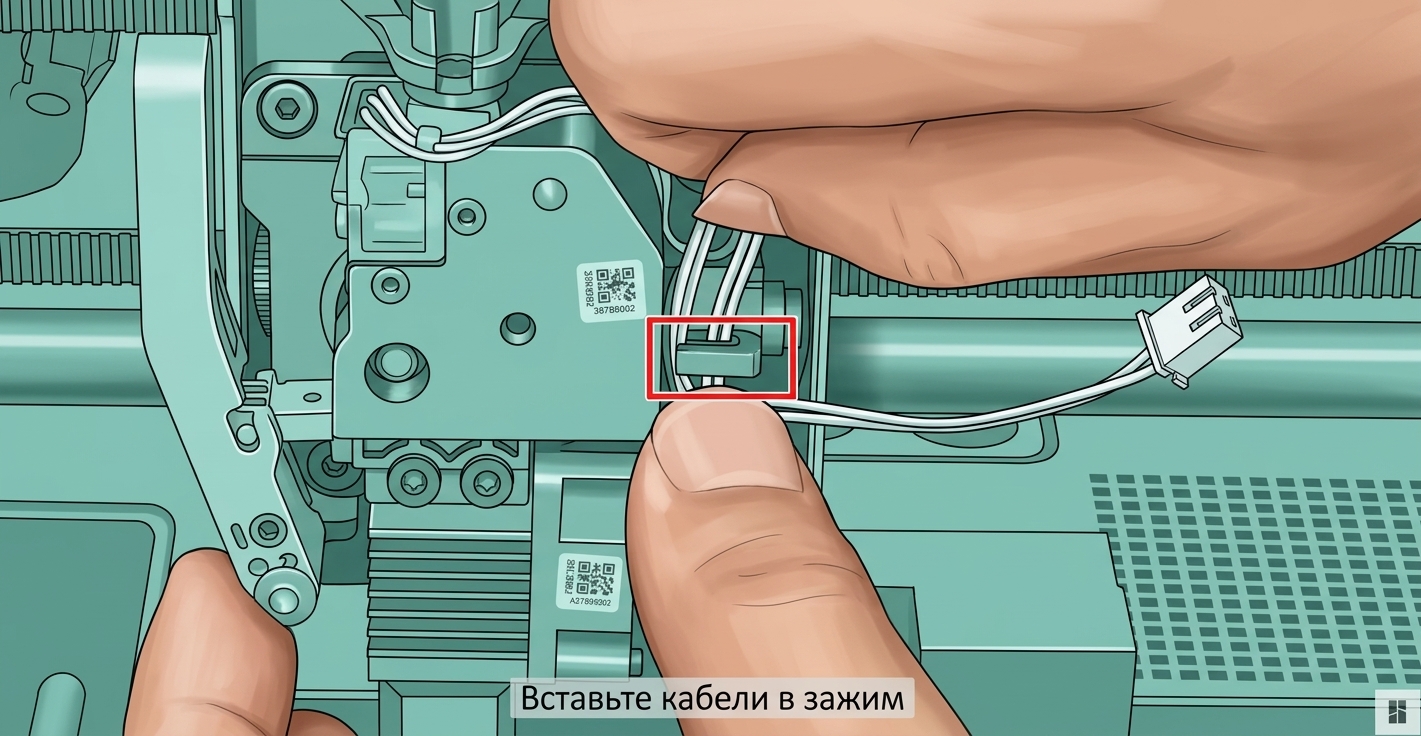

7. Подключите разъемы хотенда обратно в печатную плату
- Убедитесь, что провода аккуратно уложены в зажим
8. Подключите трубку PTFE, вставив её обратно в черное соединительное кольцо

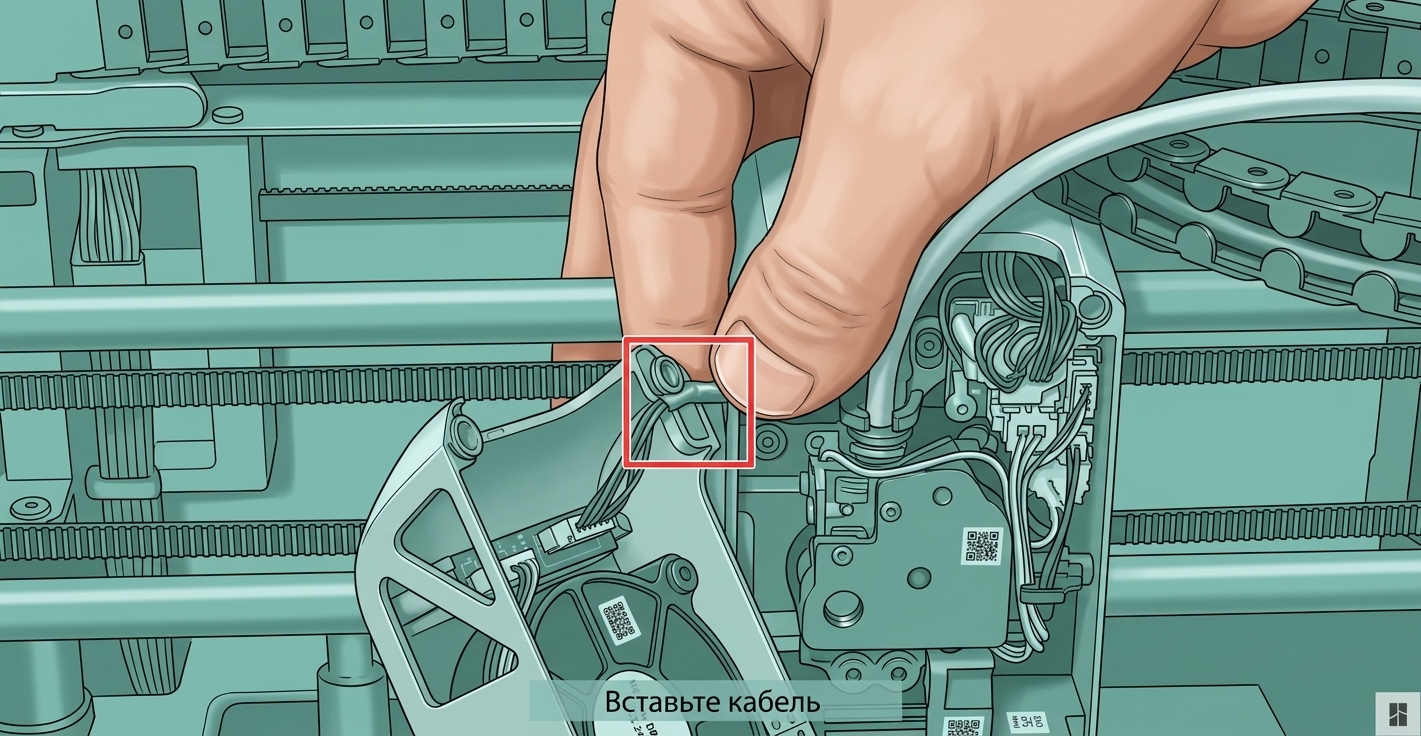

9. Закройте корпус
- Убедитесь, что кабель аккуратно уложен в зажим
Как проверить завершение/успешность
- Включите принтер

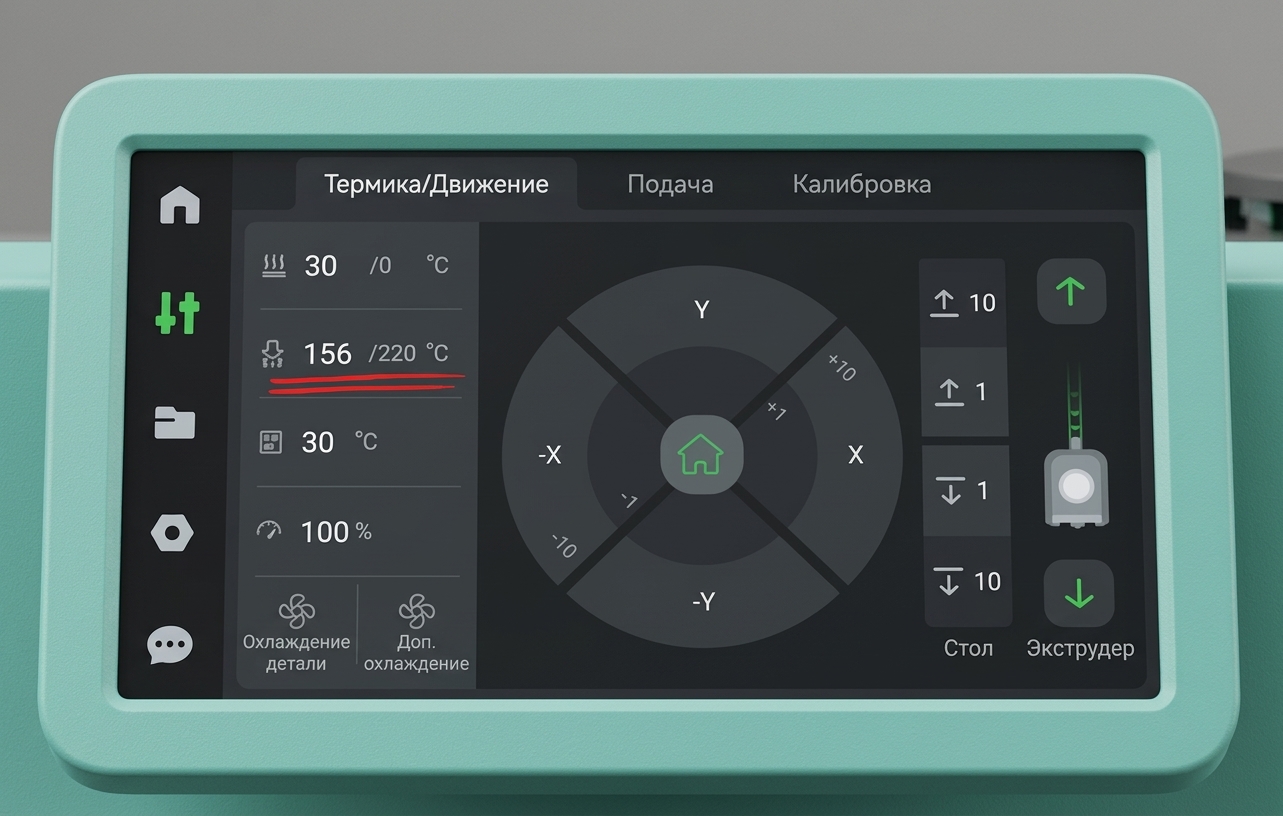

- Проверьте, что температура сопла превышает 0°C

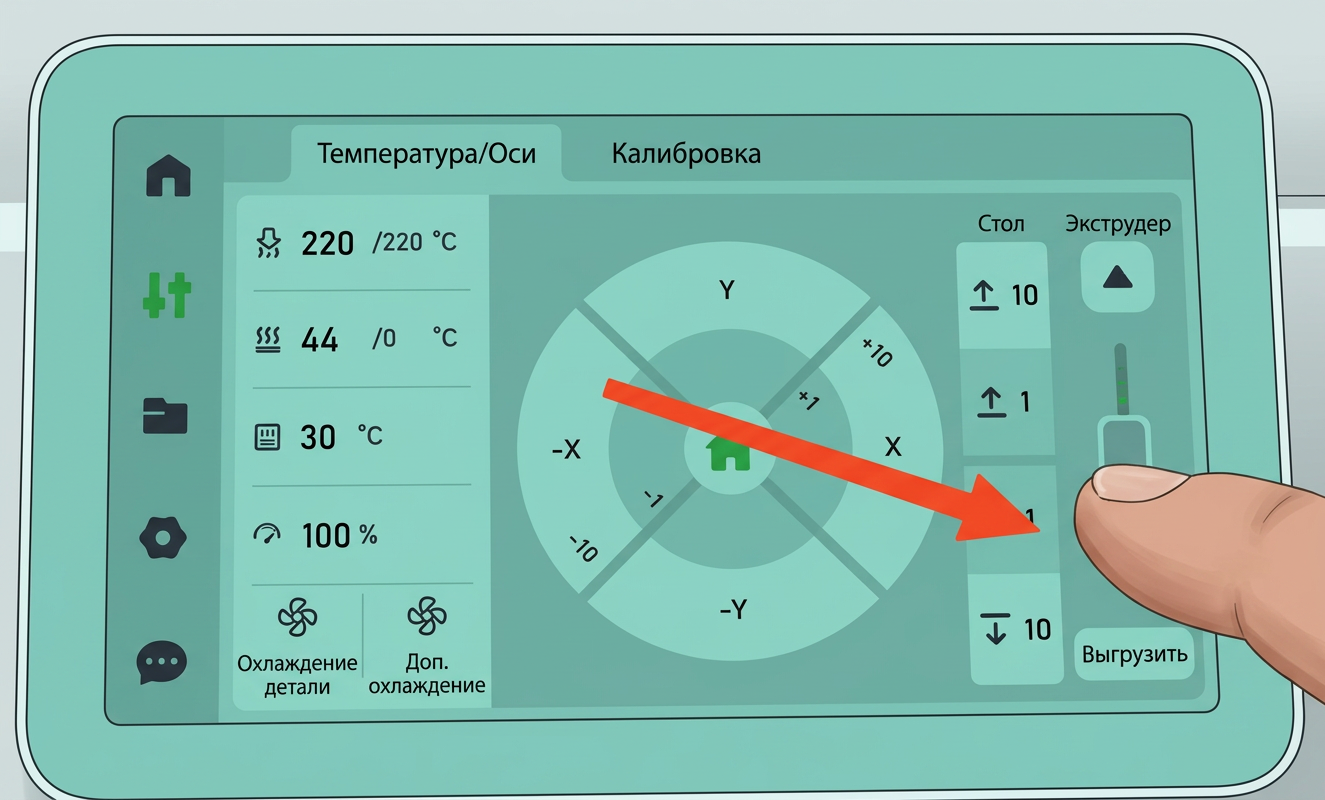

- Увеличьте температуру сопла до 220° и выдавите немного филамента. Плавный поток филамента должен вытекать из сопла без каких-либо помех
