Замена рычага резака филамента

filament-cutter-lever">Рычаг отрезчика филамента

Рычаг отрезчика филамента используется для удержания ножа и его нажатия для обрезки филамента.

r_filament_cutter_lever.jpg"/>

Рычаг отрезчика филамента

Вы можете приобрести его в нашем магазине здесь:Рычаг отрезчика филамента.

Когда следует использовать это руководство?

Поврежденный рычаг отрезчика филамента влияет на его функциональность.

Необходимые инструменты и материалы

• Рычаг отрезчика филамента
• Шестигранный ключ H1.5 x1
• Пинцет

Вот список винтов, используемых для деталей в этом руководстве:

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер перед выполнением любых работ по обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному электрическому повреждению и опасным ситуациям.

При выполнении обслуживания или поиска неисправностей на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электрическими компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по обслуживанию выполнены безопасно и эффективно.

Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству,откройте новую заявку на нашей Странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Снимите неисправный рычаг отрезчика филамента

Шаг 1 - Откройте Передний корпус

Серия X1: Выключите принтер, откройте передний корпус и повесьте его на углеродный стержень.	Серия P1: Отсоедините разъем, чтобы снять передний корпус, отсоедините кабель вентилятора обдува детали и поставьте передний корпус рядом.

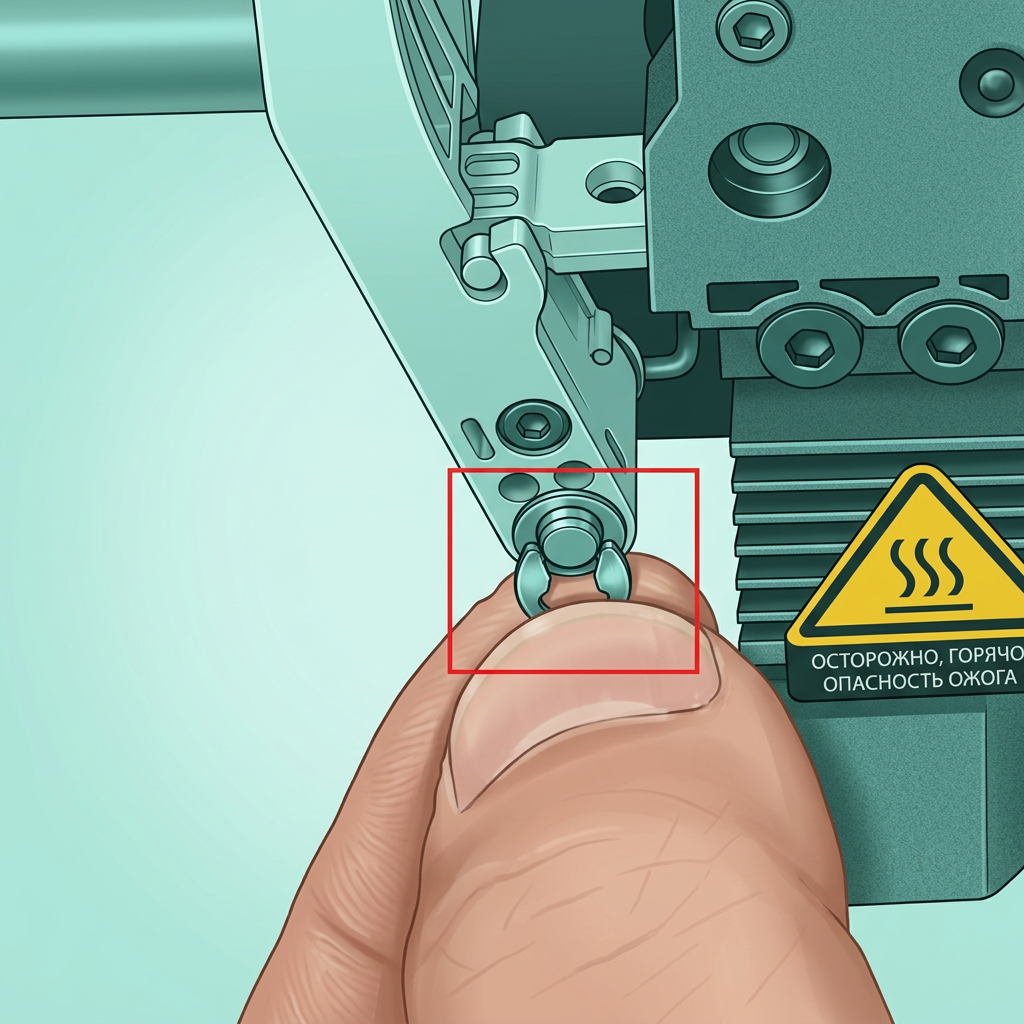

Шаг 2 - Снимите пружинное кольцо

Используйте ручку пинцета, чтобы нажать на пружинное кольцо, как показано на рисунке, чтобы освободить его.	Снимите пружинное кольцо (x1) и шайбы (x1).

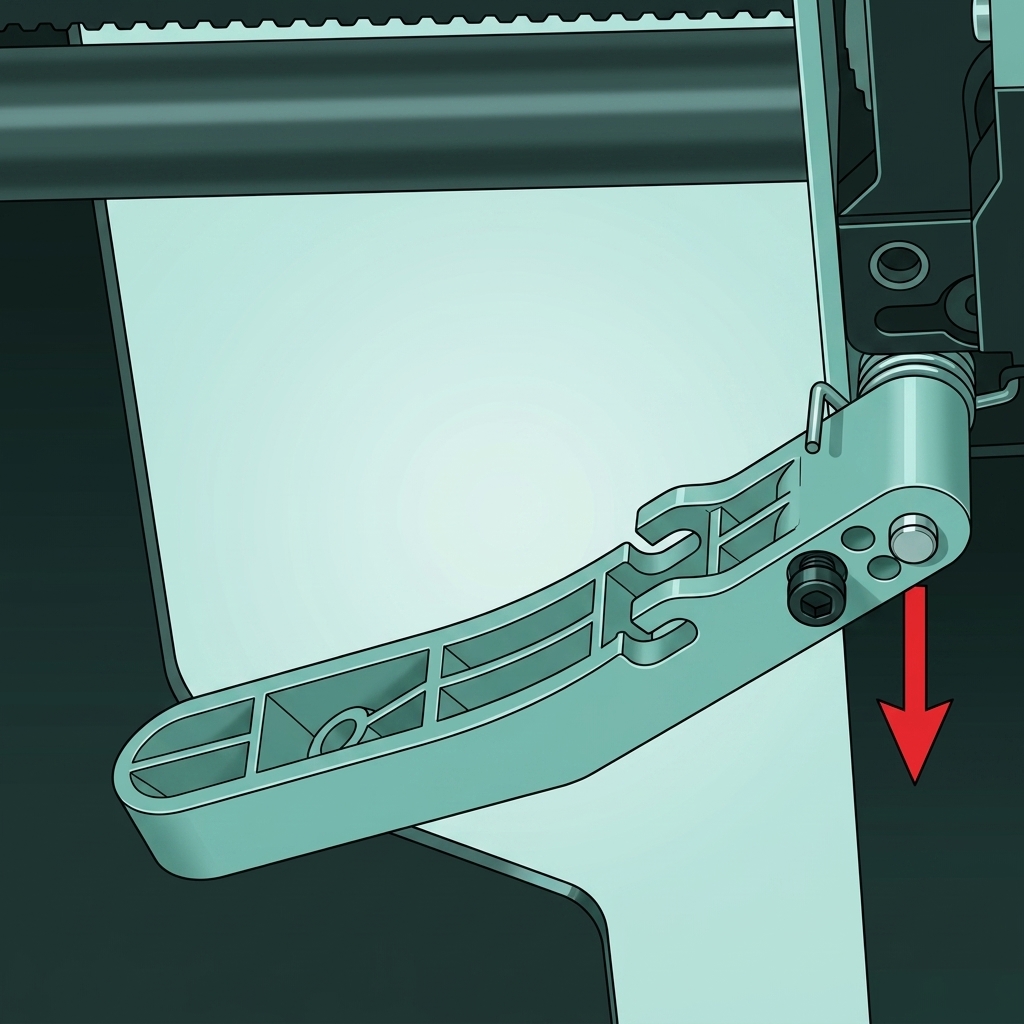

Шаг 3 - Снимите рычаг отрезчика филамента

Открутите фиксирующий винт A рычага отрезчика филамента, пока он полностью не ослабнет от экструдера.	Снимите рычаг отрезчика филамента.

Установите новый рычаг отрезчика филамента

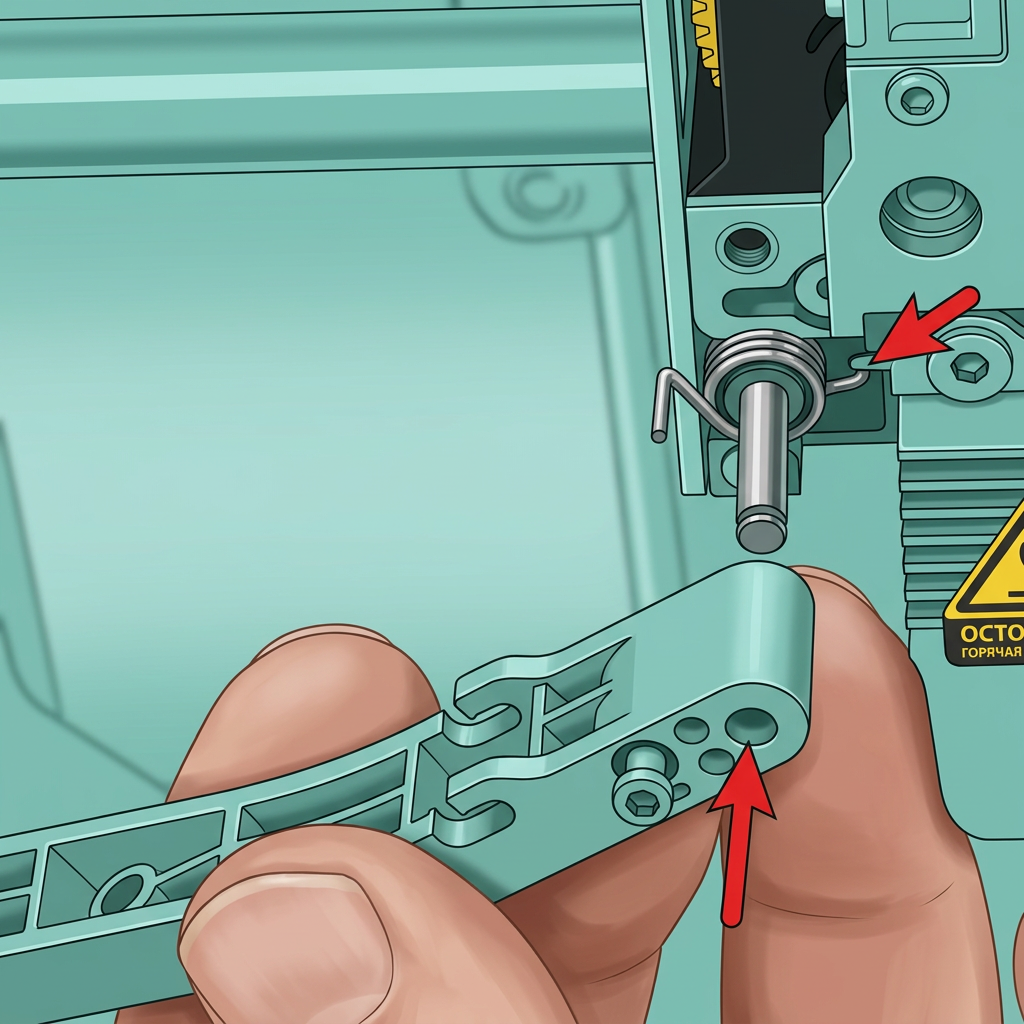

Шаг 1 - Установите рычаг отрезчика филамента

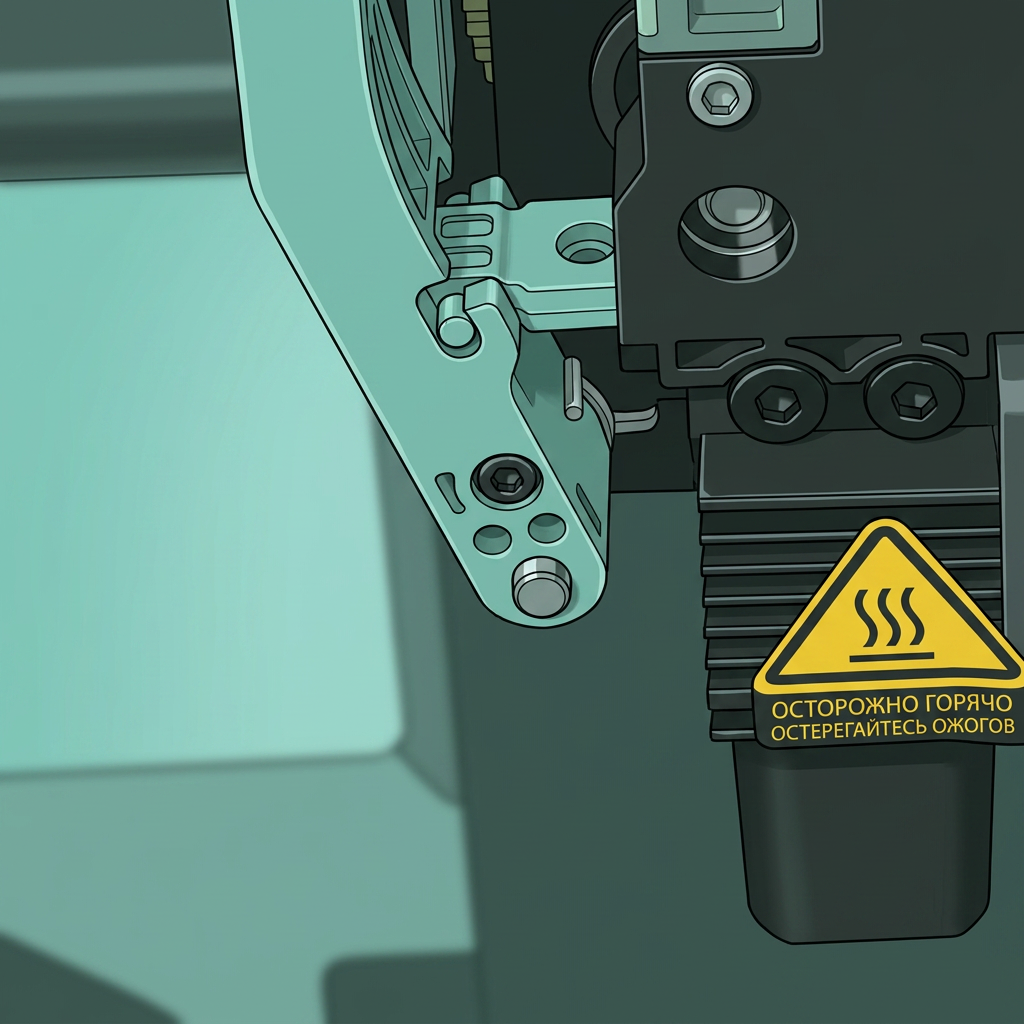

Вставьте одну сторону пружины в отверстие.	Убедитесь в правильной установке пружины вала. Надежно вставьте рычаг отрезчика филамента на место.	Поднимите рычаг отрезчика филамента рукой, вставьте нож в паз и затяните винт A, чтобы закрепить рычаг ножа.

Убедитесь в правильной установке пружины вала. Надежно вставьте рычаг отрезчика филамента на место.	Поднимите рычаг отрезчика филамента рукой, вставьте нож в паз и затяните винт A, чтобы закрепить рычаг ножа.

После закручивания винтов медленно ослабьте рычаг ножа; в противном случае это может повредить средний корпус инструментальной головки.

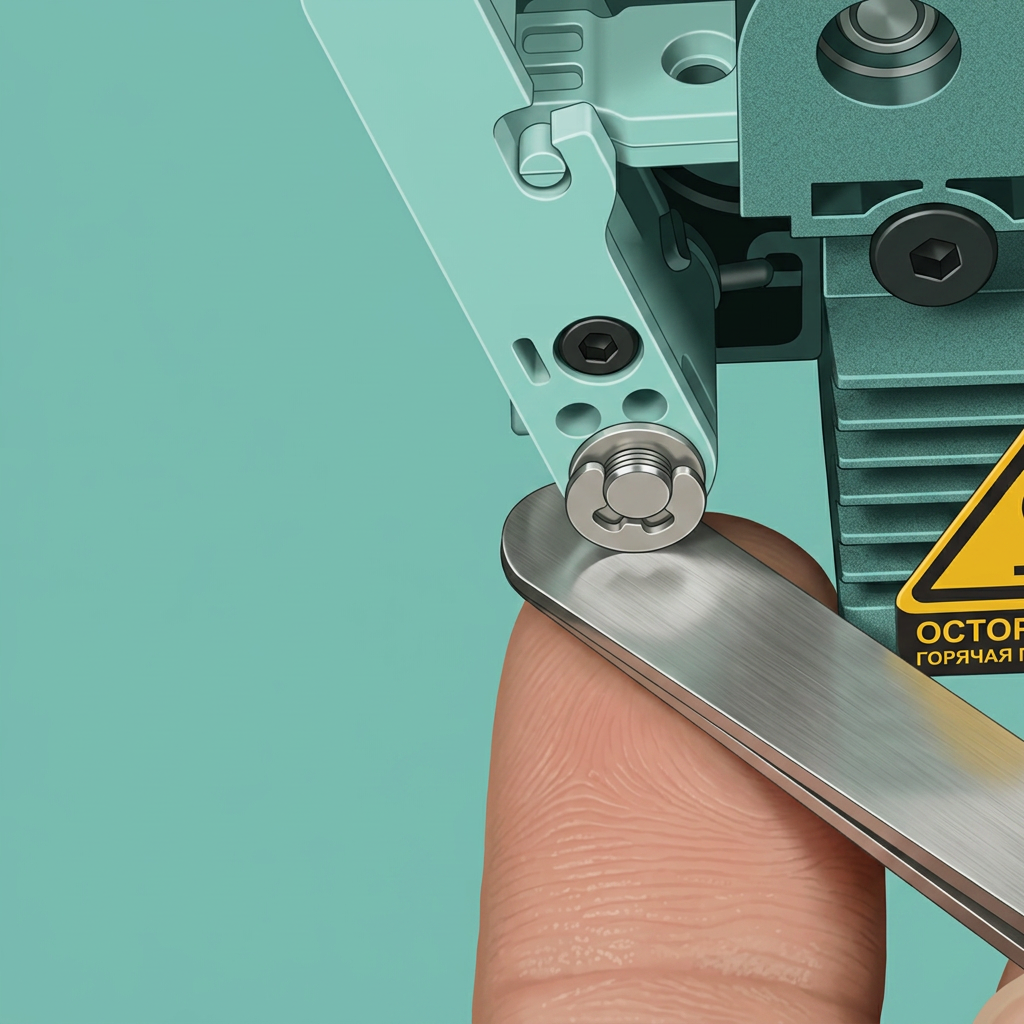

Шаг 2 - Установите пружинное кольцо

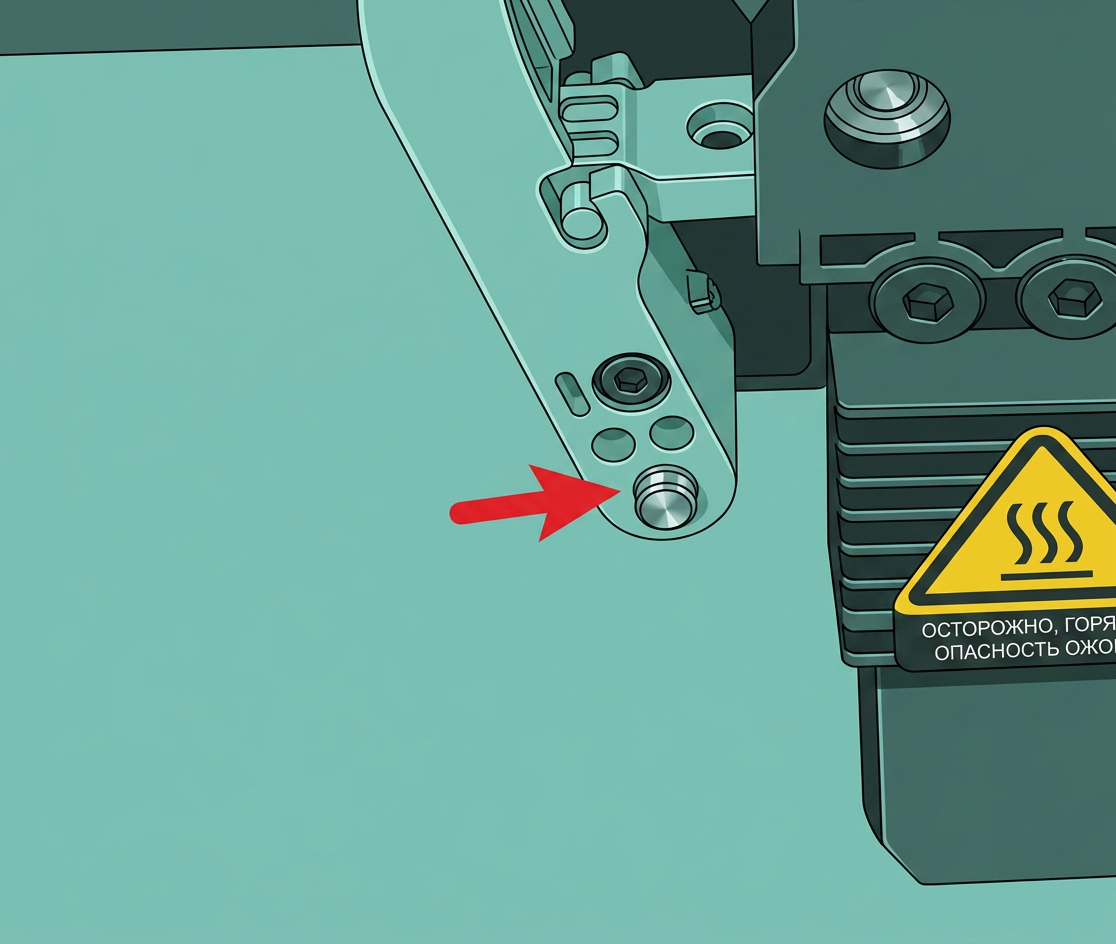

Убедитесь, что на валу достаточно места для шайбы и пружинного кольца.	Установите шайбу (x1) и нажмите пружинное кольцо (x1) на место с помощью пинцета.

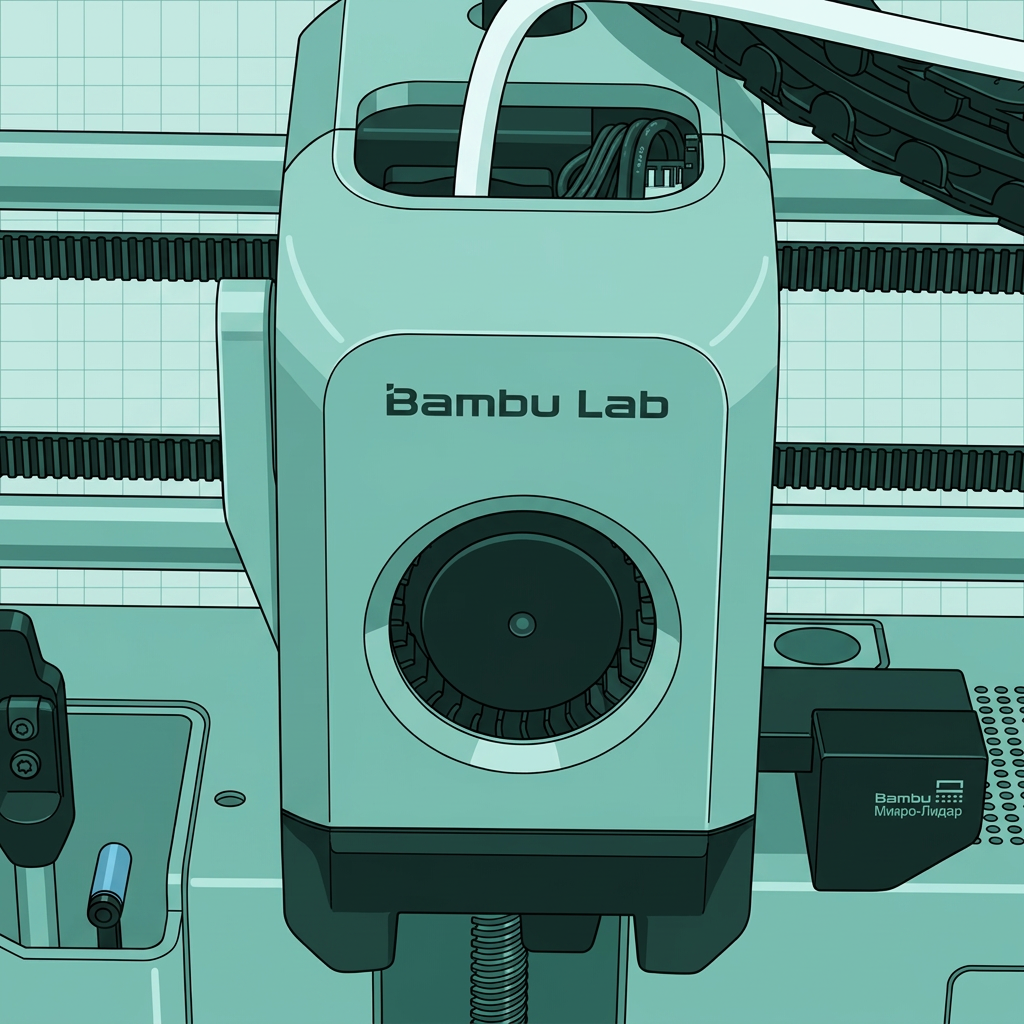

Шаг 3 - Установите Передний корпус

(Только для серии P1) Подключите кабель вентилятора обдува детали.	Закройте Передний корпус.

Проверьте функциональность

Перед закрытием передней крышки инструментальной головки вручную убедитесь, что действие резания плавное.

Шаг калибровки после операции

После замены рычага отрезчика филамента дальнейшие операции калибровки не требуются.
