Что это?

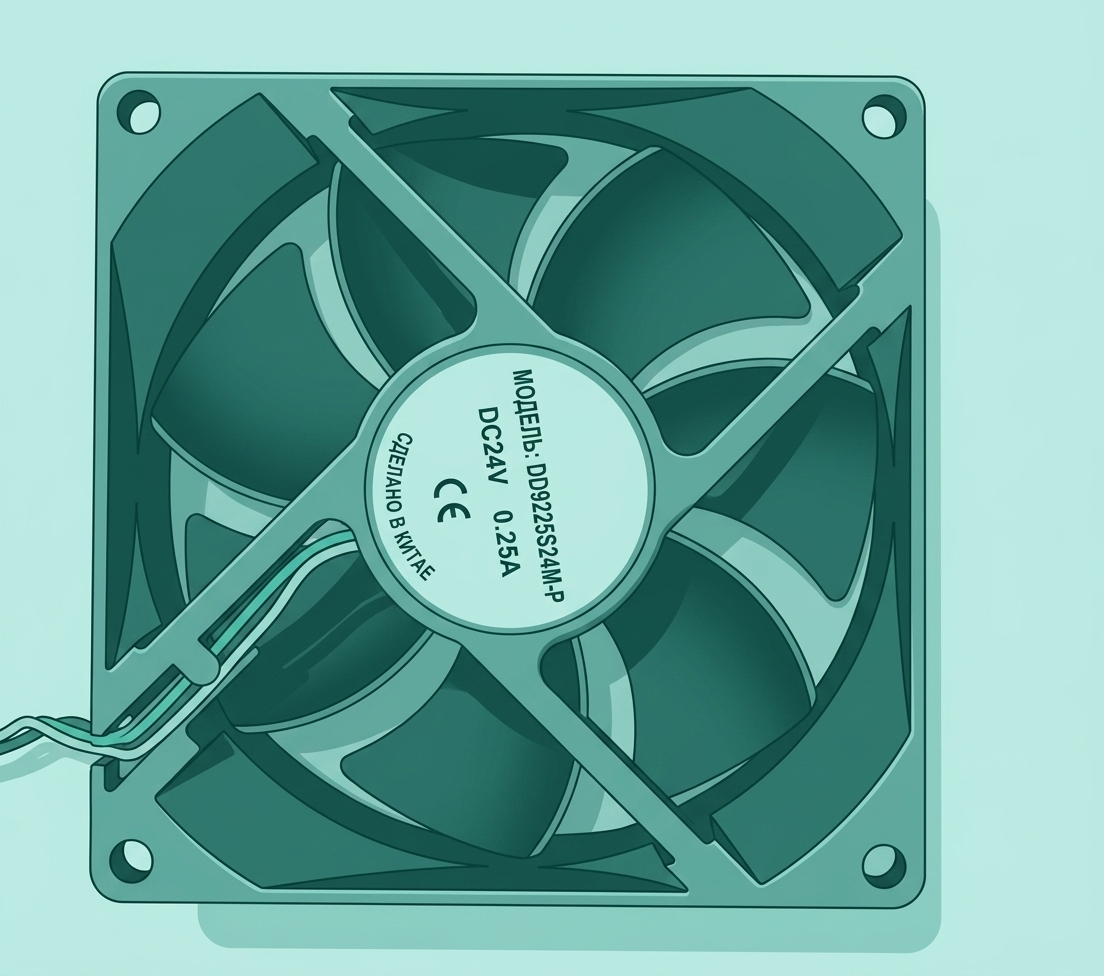

Вентилятор регулятора температуры камеры отвечает за регулирование температуры внутри камеры. Вентилятор работает в зависимости от обнаруженной температуры камеры, определяя как статус включения/выключения, так и скорость его работы.
.png)
Когда использовать
Если на дисплее появляется предупреждение о вентиляторе регулятора температуры и после проверки подключения и условий окружающей среды всё в порядке.
Необходимые инструменты и материалы
- Новый вентилятор регулятора температуры камеры
- Шестигранный ключ H1.5 & H2.0
- Пинцет
Предупреждение о безопасности и состояние принтера перед началом работы
Перед выполнением шагов, описанных в этом руководстве, убедитесь, что принтер выключен, и снимите AMS, трубку PTFE и буфер филамента.
Видеоинструкция
Руководство по эксплуатации

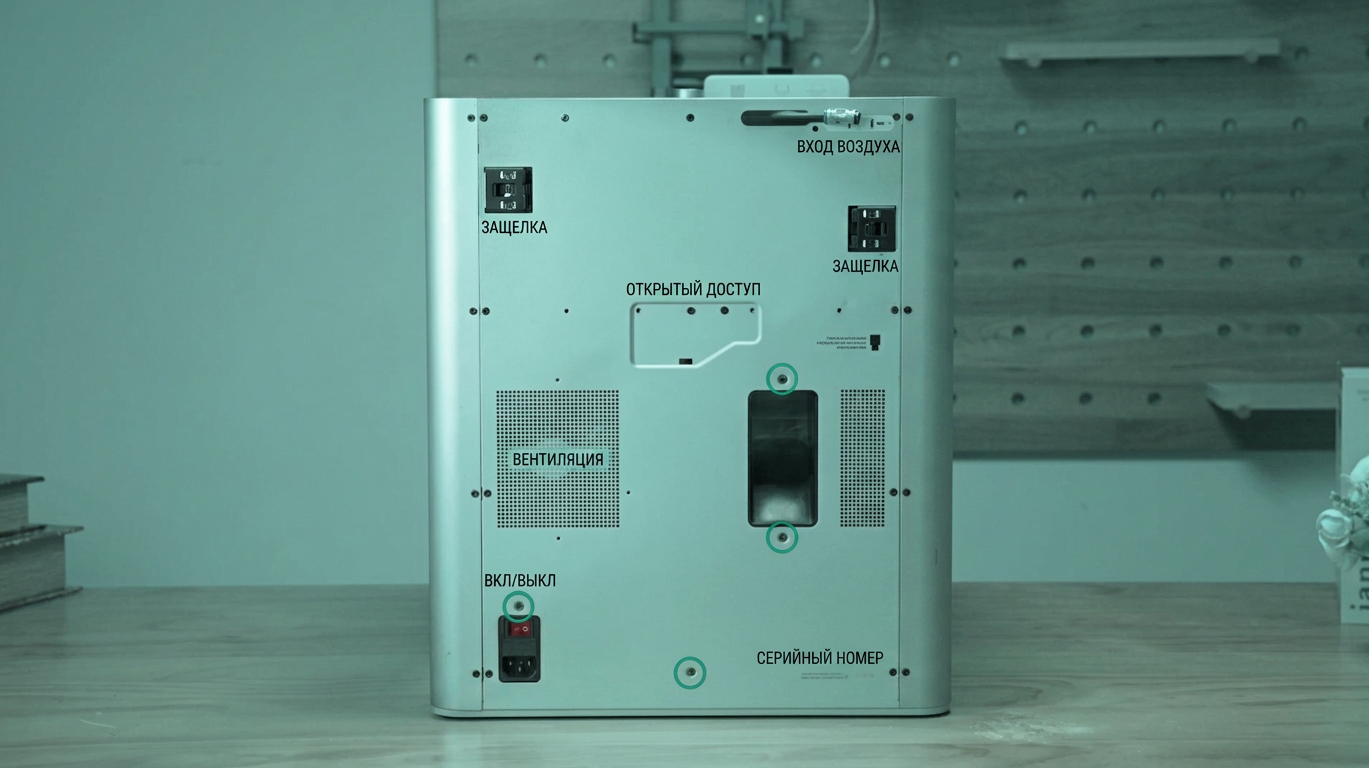

Снимите заднюю крышку

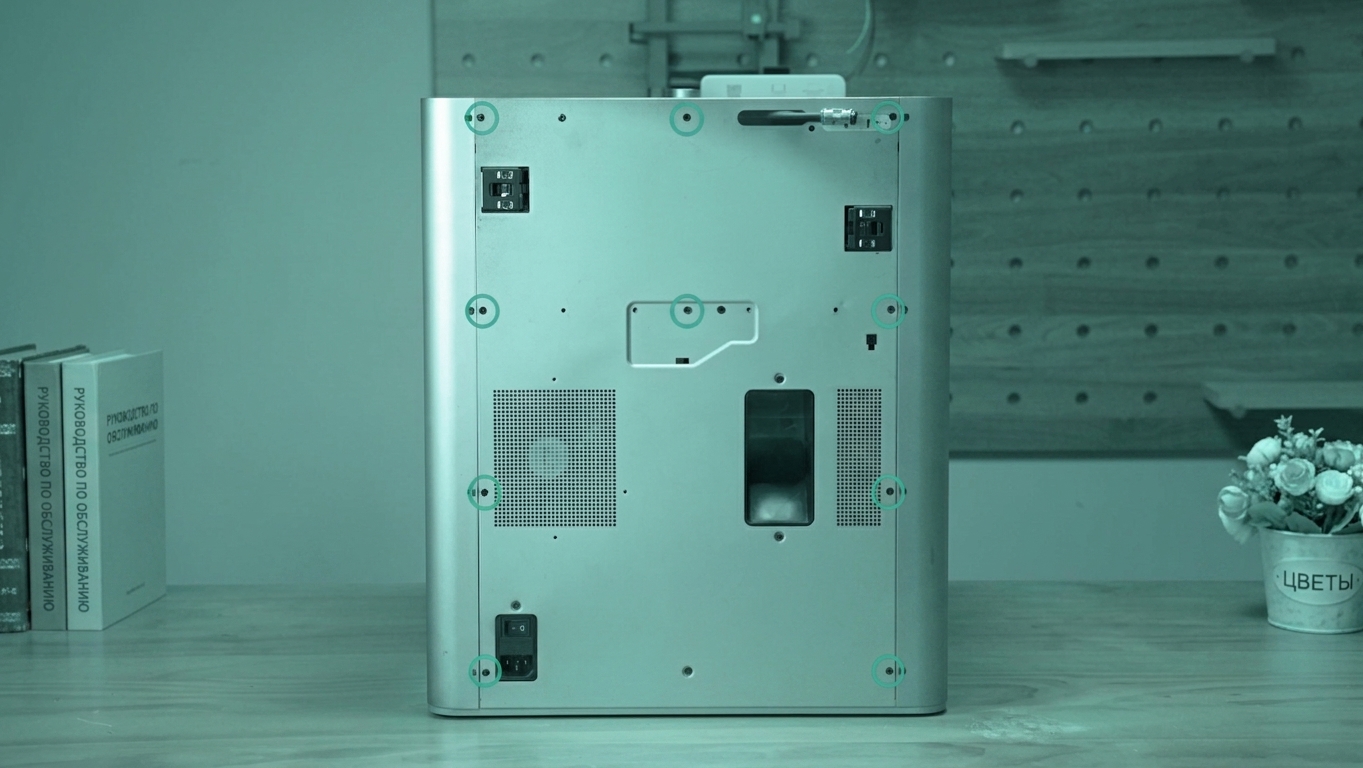

- Ослабьте винты сзади принтера. Всего необходимо открутить 14 винтов — 10 на первом изображении и 4 на втором изображении, как показано ниже.
 |
 |
- Снимите соединитель трубки PTFE.

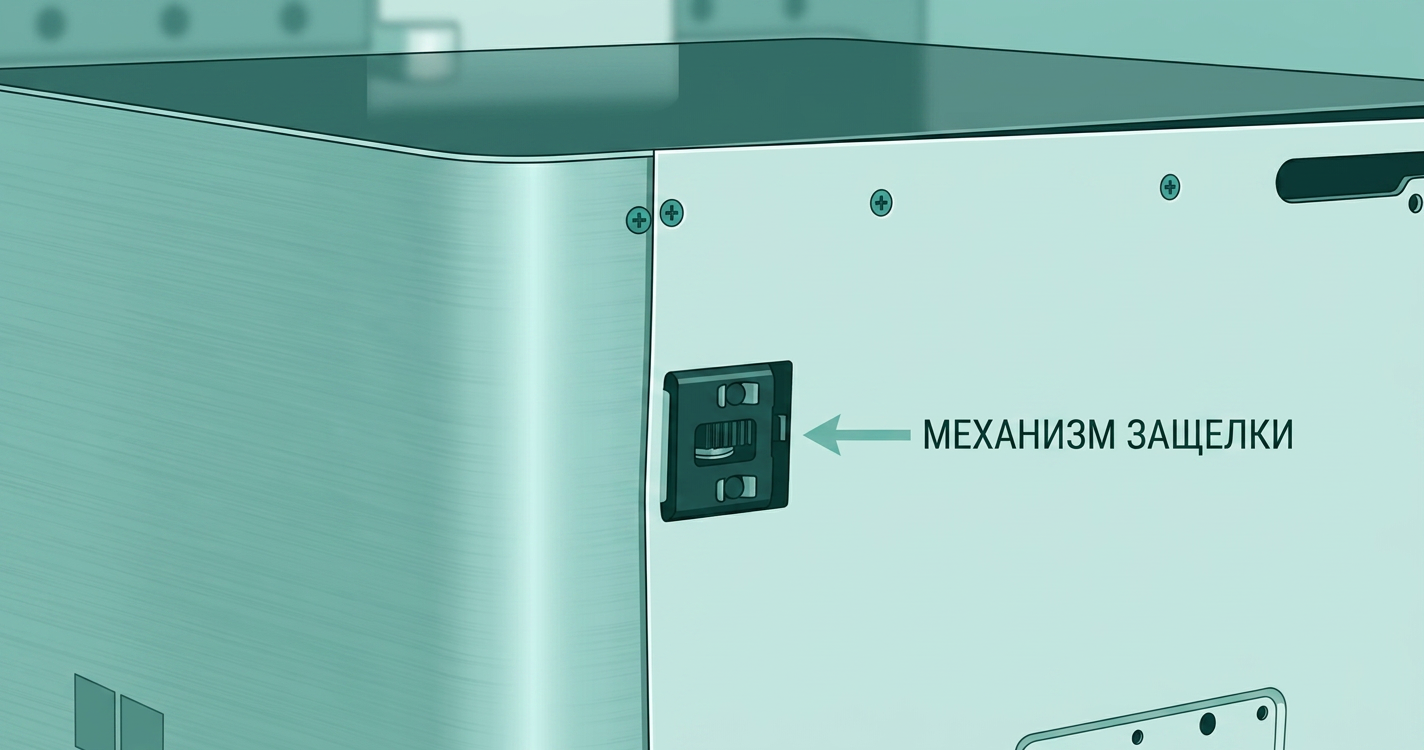

- Чтобы снять заднюю крышку, начните с вытягивания левой стороны, чтобы избежать помех с портом натяжения левого ремня, а затем перейдите к правой стороне. Вдавите выходное отверстие трубки PTFE внутрь, чтобы освободить его от крышки.
 |
 |
purge-chute">Снимите желоб для очистки

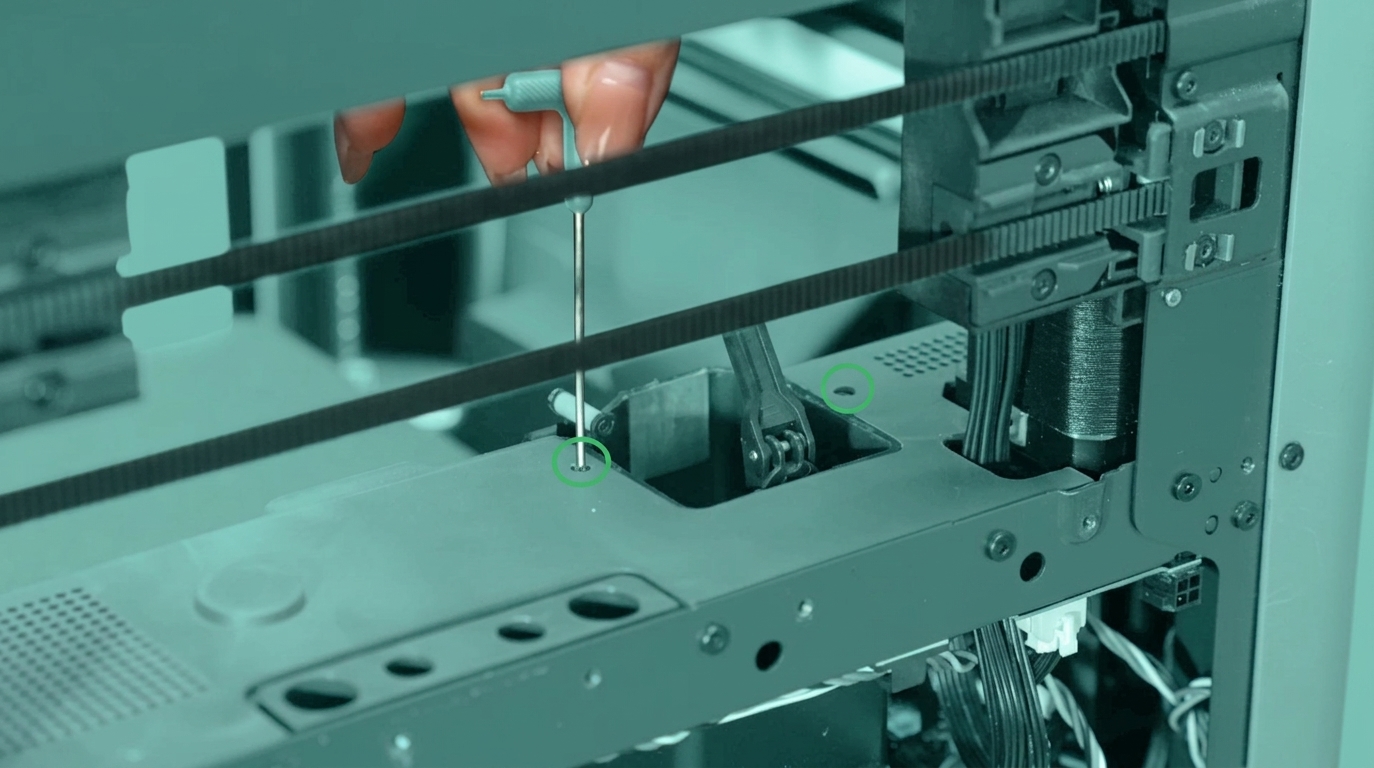

Ослабьте 2 винта (3 на новых версиях), расположенные с каждой стороны желоба для очистки. После этого снимите желоб для очистки.
 |
 |

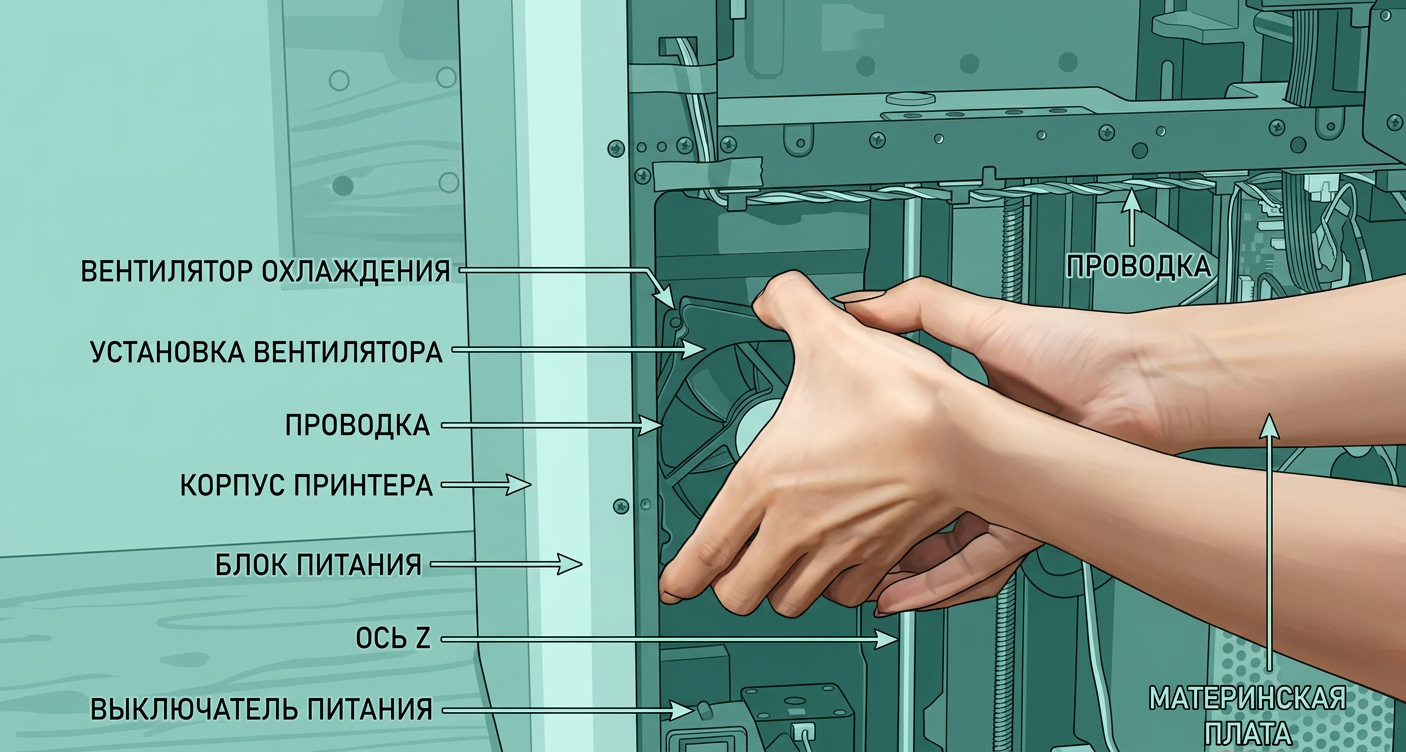

chamber-temperature-regulator-fan">Снимите вентилятор регулятора температуры камеры

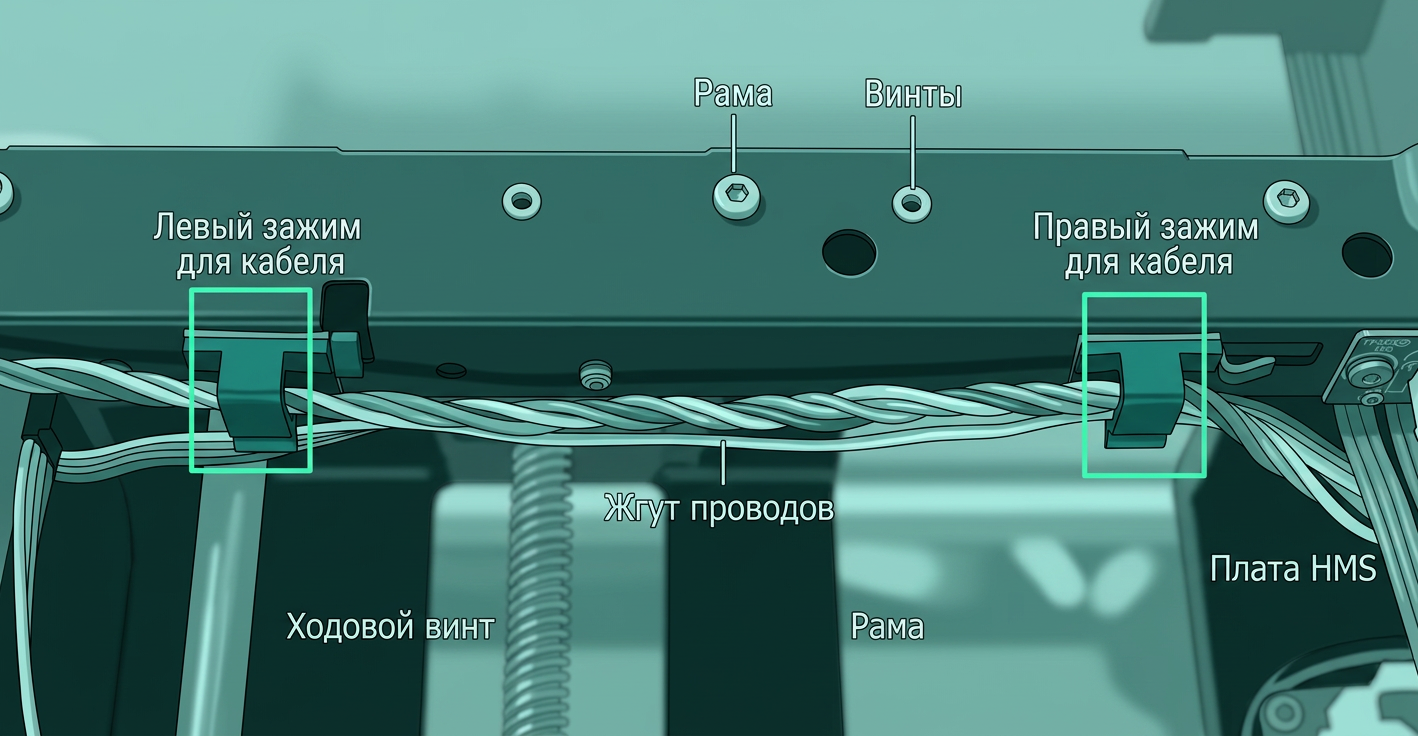

- Отсоедините кабель от разъема на плате контроллера принтера (MC) и освободите кабель вентилятора из кабельных зажимов.
 |
 |
 |

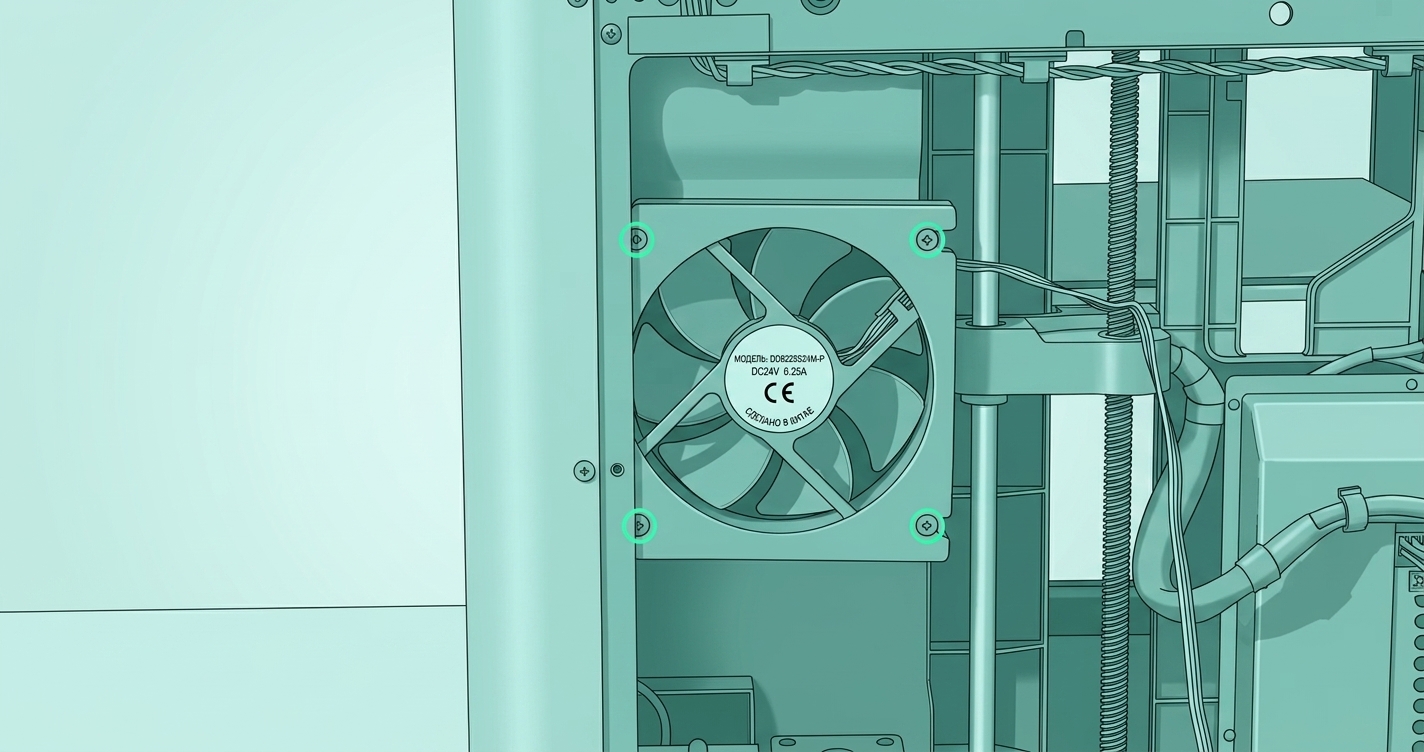

- Извлеките 4 винта, фиксирующие вентилятор. Рекомендуется использовать такой инструмент, как пинцет, чтобы удерживать винты с обратной стороны на случай их выпадения.
 |
 |
- Снимите вентилятор регулятора температуры камеры.

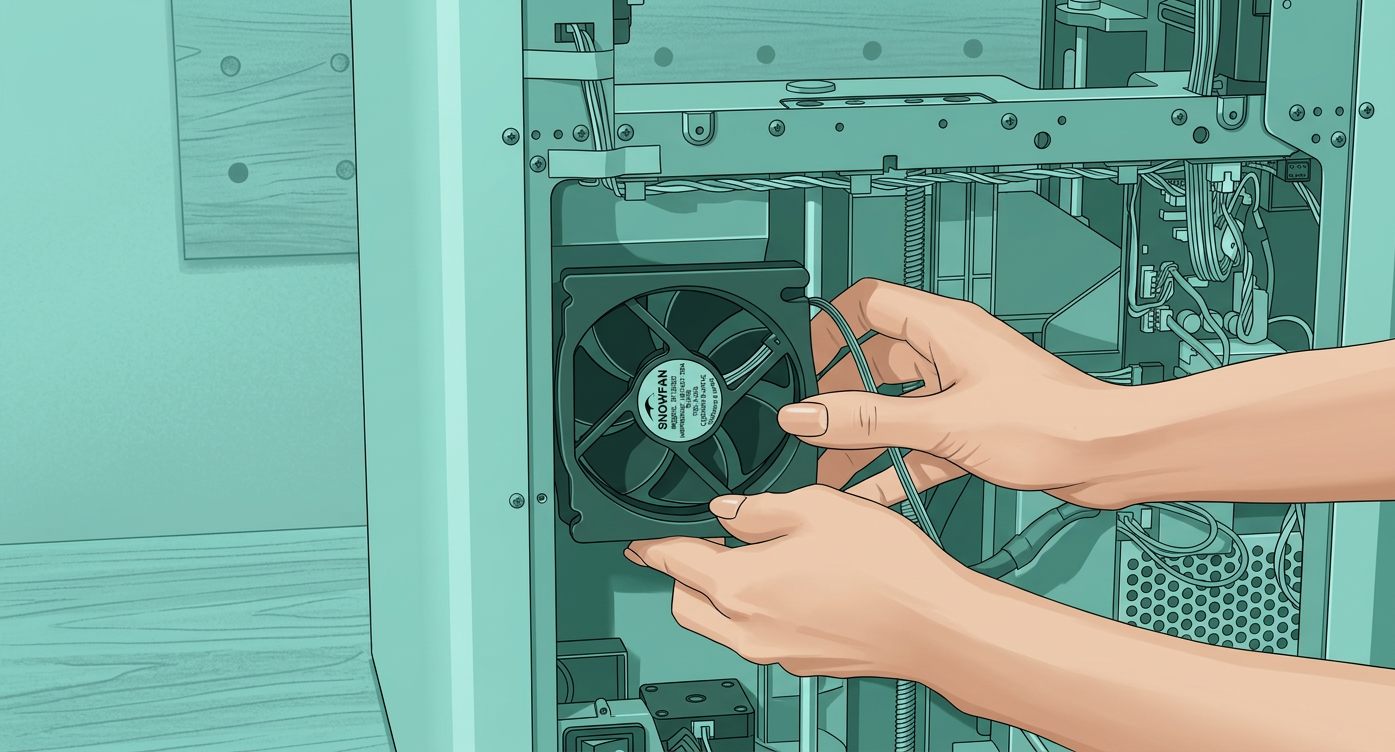

Установите новый вентилятор
- Извлеките кабель нового вентилятора из его кабельных клипс.
- Используйте 4 винта для крепления вентилятора. Не забудьте использовать пинцет, чтобы удерживать винты и фиксировать их на месте.
 |
|

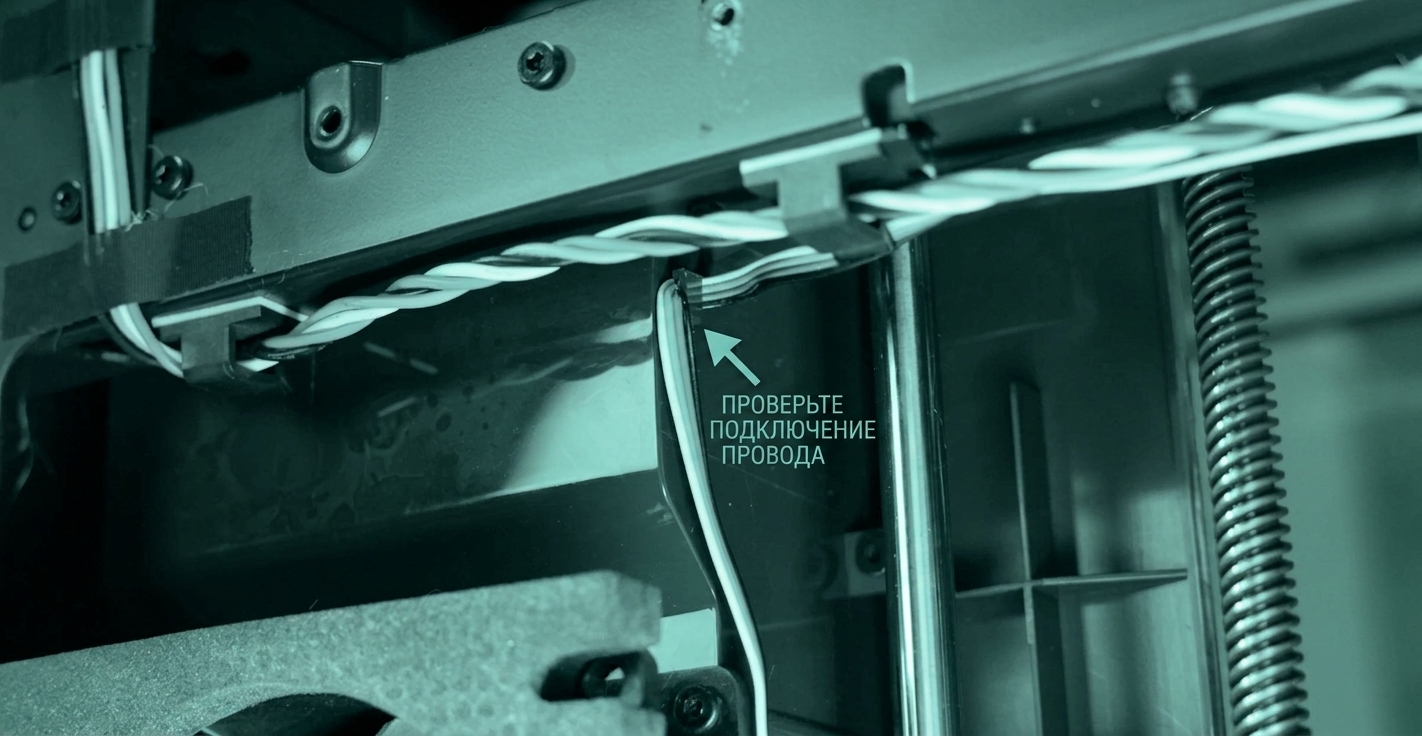

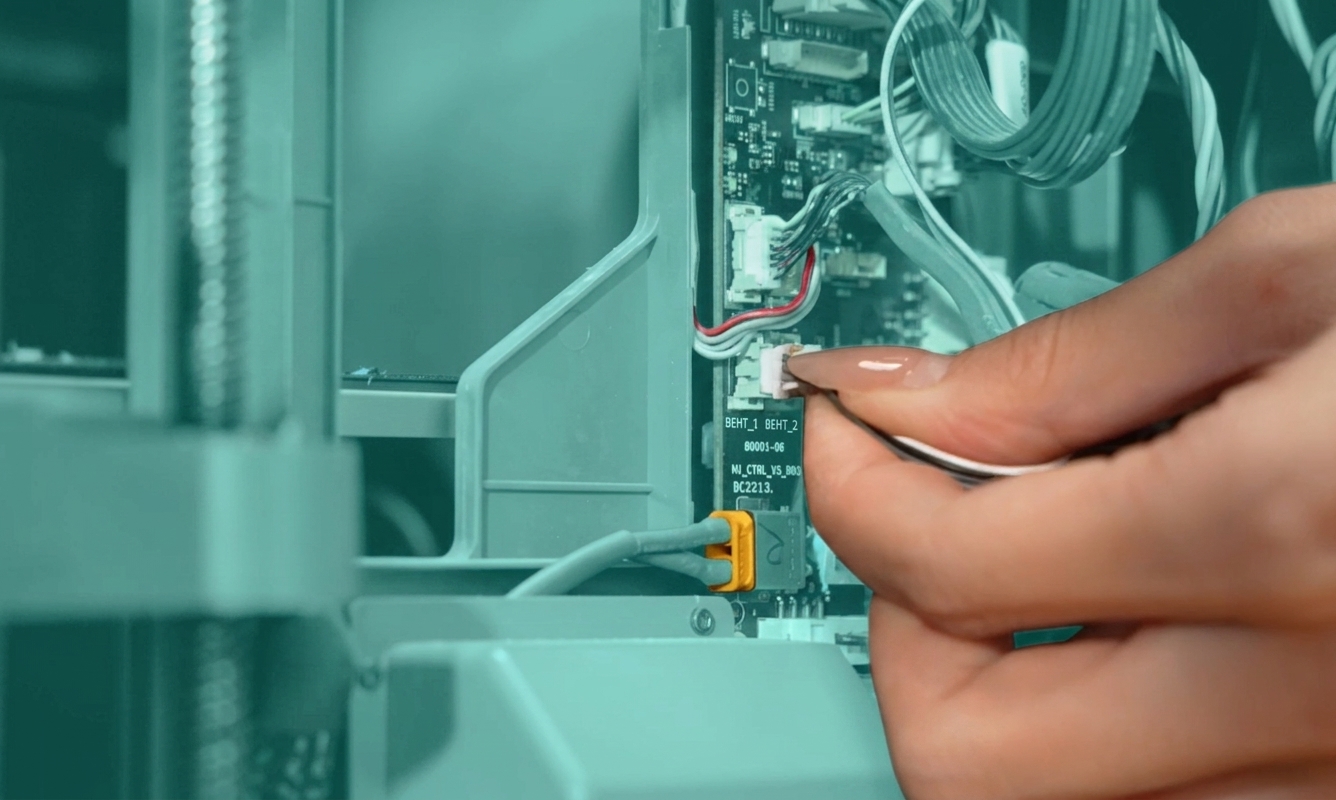

- Проложите кабель вентилятора через кабельные клипсы вдоль рамы и MC-платы, как показано ниже. Затем подключите кабель к MC-плате.
|
|
 |
Установите шлюз для очистки
Установите шлюз для очистки, сдвинув его обратно в исходное положение, обращая внимание на выступающие язычки с обеих сторон шлюза. В завершение закрепите его на месте 2 винтами (3 на новых версиях) с каждой стороны в верхней части шлюза.
 |
|
Установите заднюю крышку

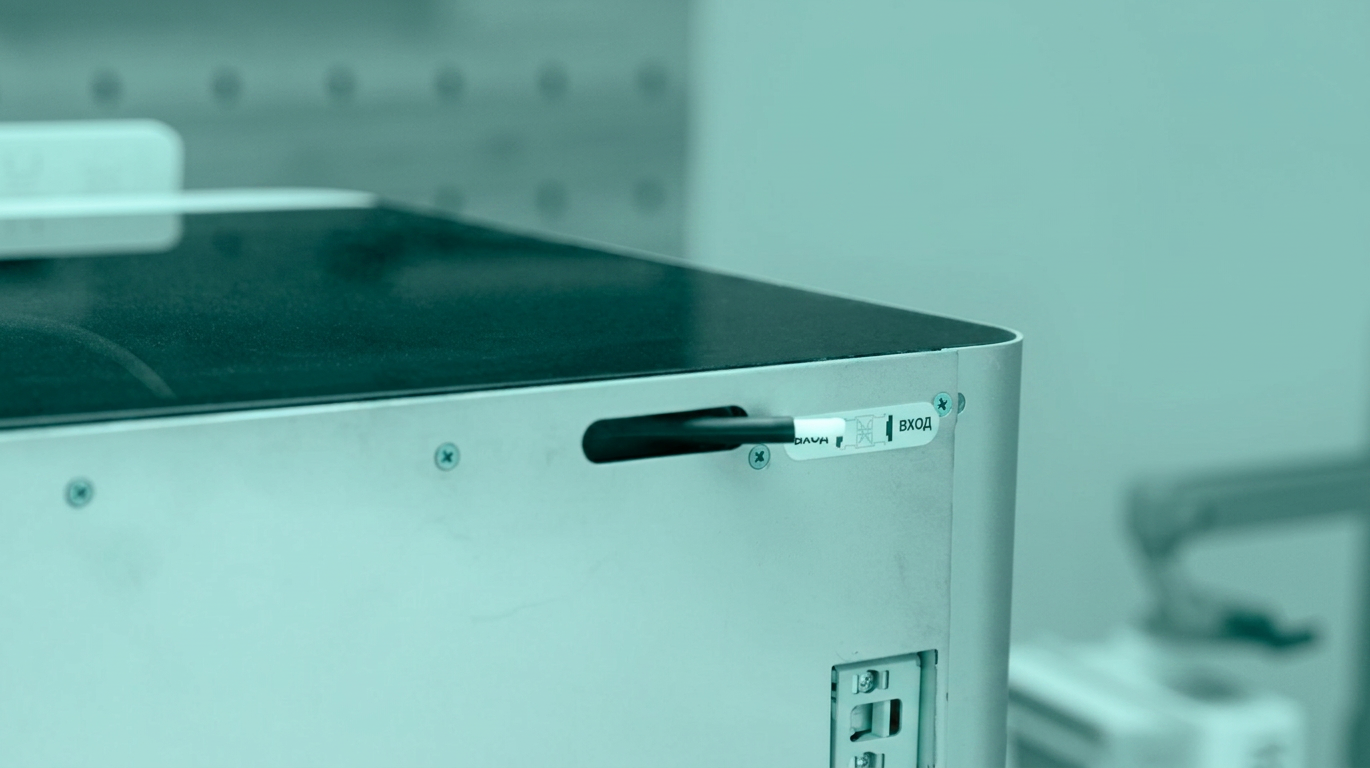

- Начните с продевания через кронштейн трубки, затем закрепите правую сторону задней крышки за правым натяжителем ремня, как показано ниже. После этого закрепите её за левым натяжителем ремня.
|
|
- Закрепите заднюю крышку винтами, обращая внимание на разные типы винтов (10 и 4), как указывалось ранее.
|
|
Проверка завершения/успешности
Подключите сетевой кабель и включите питание. Запустите операцию самопроверки устройства, как указано ниже. Если во время самопроверки не возникнет ошибок, замену можно считать успешной.
Если возникнут какие-либо проблемы, начните с повторения шагов и проверки всех соединений. Попробуйте выполнить процесс снова. Если проблемы сохраняются или вам нужна дополнительная помощь, пожалуйста, свяжитесь с сервисной командой для получения дальнейшей помощи.
