Замена платы-коннектора AMS

Плата коннектора AMS

Плата коннектора AMS — это плата, обеспечивающая питание 24В и осуществляющая связь между AMS и принтером.

ams-interface-board_397px-ams_interface_board.png"/>

Вы можете приобрести её в нашем магазине здесь:Плата коннектора AMS

Когда следует заменить плату коннектора AMS?

Если возникнет сбой питания или связи с AMS.

Необходимые инструменты и материалы

• Новая плата интерфейса AMS
• Шестигранный ключ H2.0.

Предупреждения по технике безопасности и состояние машины перед началом работы

Перед началом процесса, описанного в этом руководстве, убедитесь, что машина выключена. Это руководство потребует от вас отключить все кабели от AMS, а также ПТФЭ-трубку и буфер.

Руководство по эксплуатации

Шаг 1 -(Разборка)Отсоедините ПТФЭ-трубку

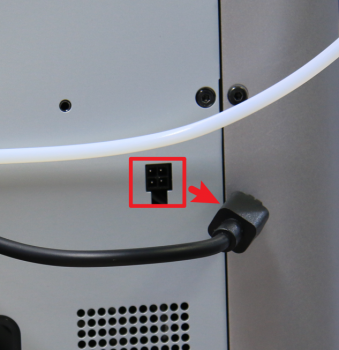

Нажмите на пластиковый соединитель, чтобы отсоединить ПТФЭ-трубку. Отключите 4-контактный кабель и отсоедините его от принтера.

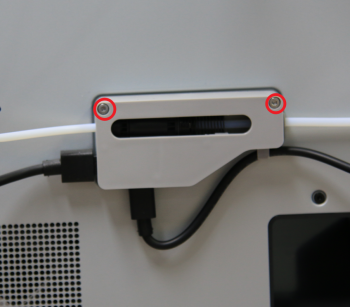

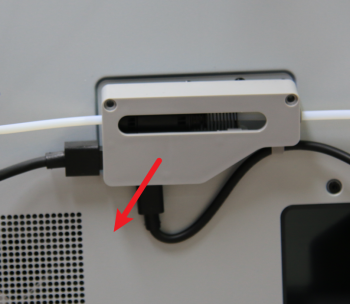

filament-buffer">Шаг 2 - УдалитеБуфер филамента

Открутите 2 винта（M3×23）, удерживающие буфер филамента, чтобы снять его.

Шаг 3 - Отсоедините шнур питания

Отсоедините шнур питания от розетки.

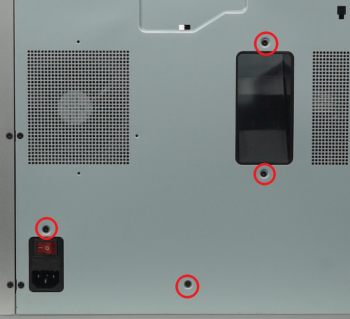

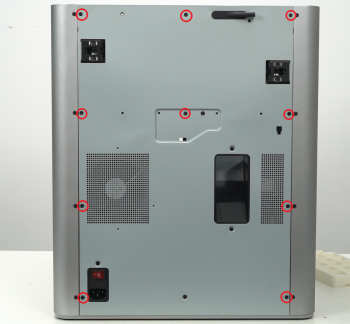

Шаг 4 - Открутите винты

Открутите винты сзади принтера, как показано ниже. Всего нужно открутить 14 винтов: 10 из них на первом изображении（M3×4.5）и 4 на втором изображении, как показано ниже（BT3×5）.

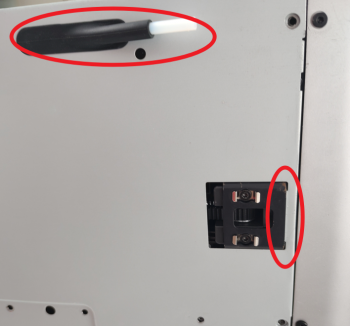

Шаг 5 - Снимите заднюю крышку

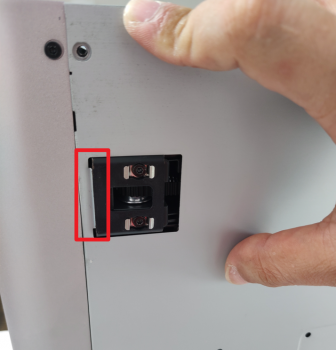

Чтобы снять заднюю крышку, важно сначала потянуть левую сторону, чтобы порт натяжения левого ремня не мешал, затем правую сторону. Вдавите выход ПТФЭ-трубки внутрь, чтобы освободить его от крышки.

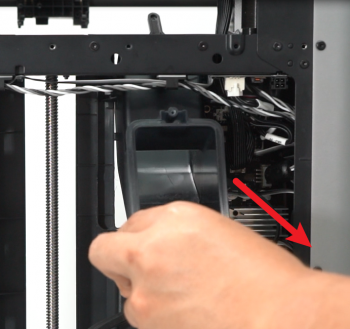

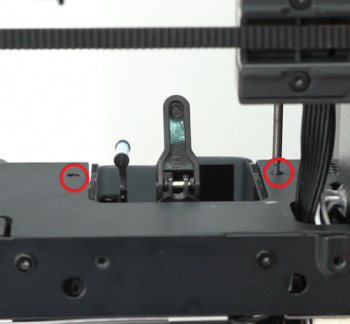

Шаг 6 - Удалите желоб для излишков

Открутите 2 винта（BT2×8）, расположенные с каждой стороны желоба для излишков. После этого извлеките желоб для излишков.

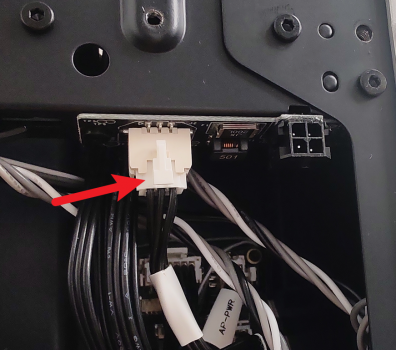

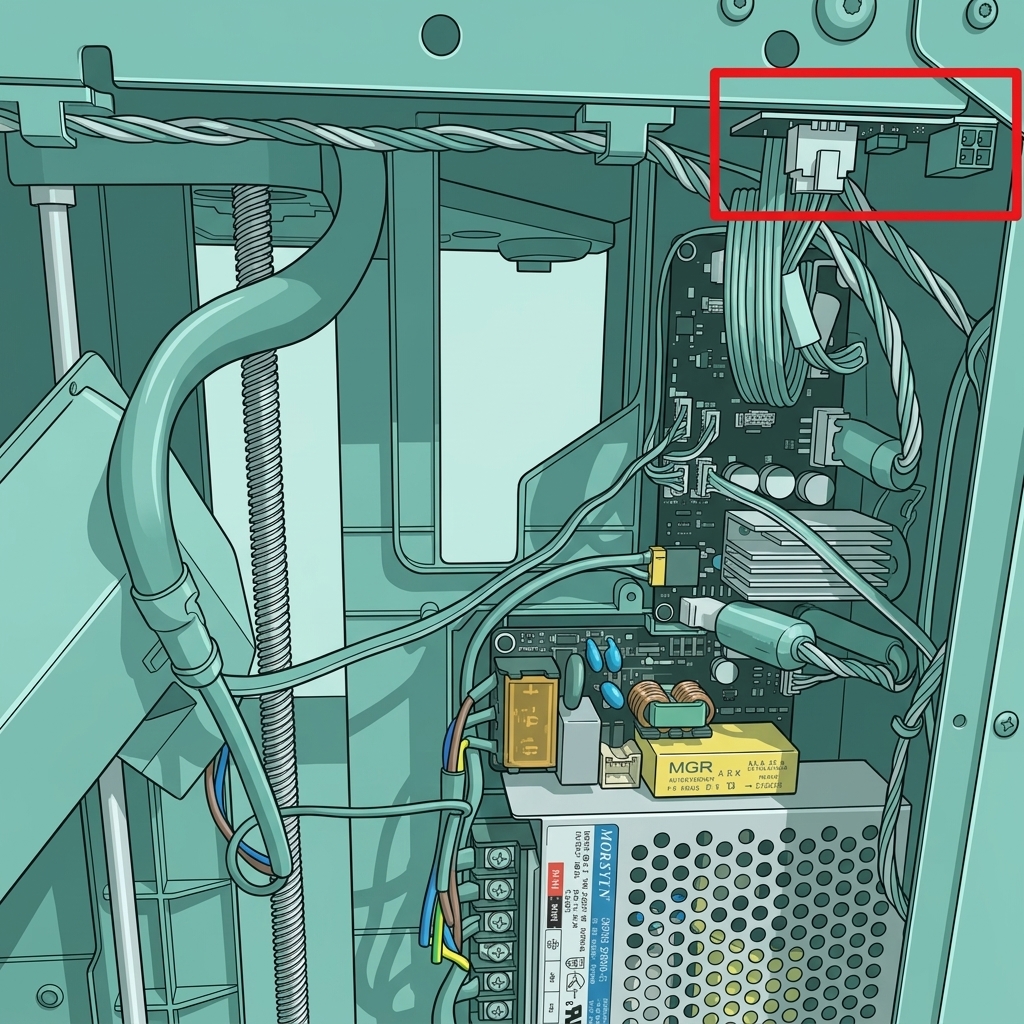

Шаг 7 - Отсоединение кабеля платы

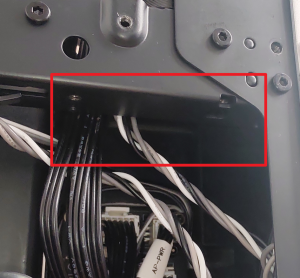

Отсоедините кабель, показанный на изображении ниже, от платы интерфейса AMS, которая расположена в верхнем правом углу задней части принтера.

Шаг 8 - Извлечениеплаты коннектора AMS

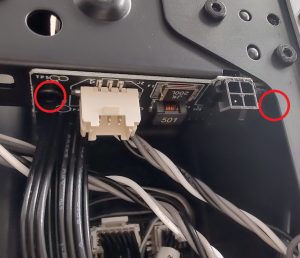

Открутите 2 винта（ST3×4.5）, удерживающие плату коннектора AMS, а затем снимите саму плату.

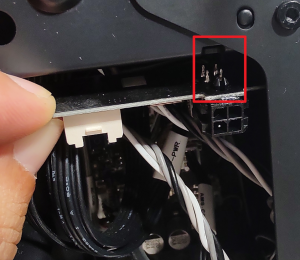

Шаг 9 -(Сборка)Установкаплаты коннектора AMS

Для установки платы коннектора AMS мы выполним действия в обратном порядке. Сначала закрепите новую плату интерфейса на месте с помощью 2 винтов（ST3×4.5）.

Шаг 10 - Подключение кабеля

Подключите кабель обратно и закрепите его на плате коннектора AMS.

Шаг 11 - Установка желоба для излишков

Установите желоб для излишков, сдвинув его обратно на место, обратите внимание на выступающие язычки с обеих сторон желоба. Наконец, закрепите его на месте 2 винтами（BT2×8）с каждой стороны верхней части желоба.

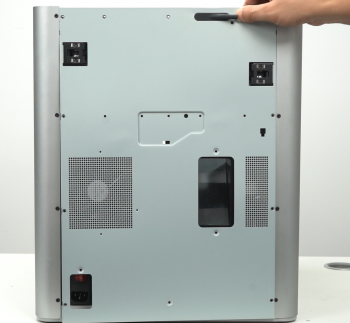

Шаг 12 - Установка задней крышки

Сначала пропустите кронштейн трубки, затем закрепите правую сторону задней крышки за правым натяжителем ремня, как показано ниже, затем за левым натяжителем ремня.

Шаг 13 - Закрепление винтов

Закрутите заднюю панель обратно. Обратите внимание на различные типы винтов (10 и 4), использованные, как указано ранее.

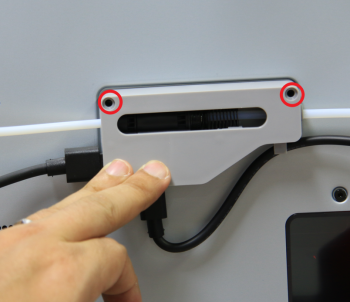

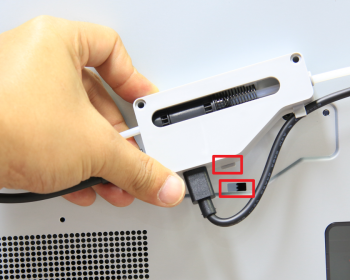

Шаг 14 - Установка буфера AMS

Установите буфер AMS обратно на место с помощью 2 винтов（M3×23）.

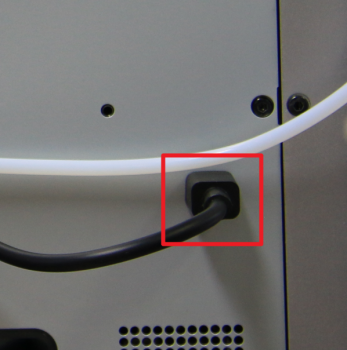

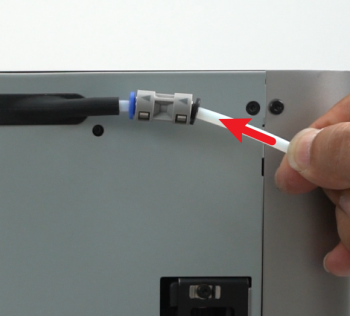

Шаг 15 - Подключение трубки и кабеля

Подключите ПТФЭ-трубку, просто прижав её к выходу ПТФЭ на задней части машины, и подключите 4-контактный кабель шины Bambu.

Как проверить завершение/успех

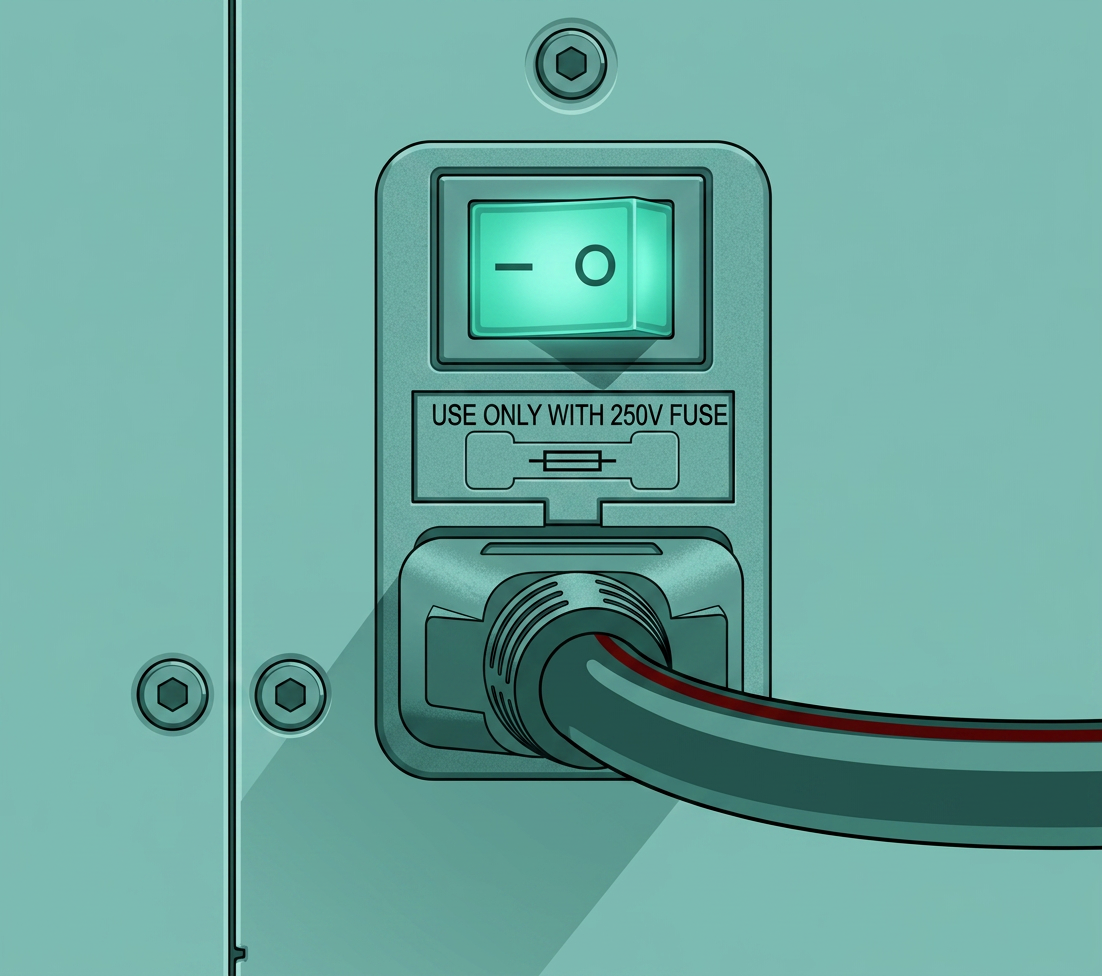

Подключите шнур питания и включите питание. На экране дисплея нажмите на метку AMS на экране, как показано ниже, отобразится панель управления AMS. Нажмите «Загрузка», чтобы запустить процесс загрузки филамента. Если процесс завершится без ошибок, замена платы интерфейса AMS завершена успешно.

Если вы столкнетесь с какими-либо проблемами, сначала вернитесь к предыдущим шагам и проверьте все соединения, чтобы попробовать снова. Если проблемы сохранятся, свяжитесь с командой обслуживания для дальнейшей помощи.
