Замена нижнего блока крышки AMS / внешнего корпуса

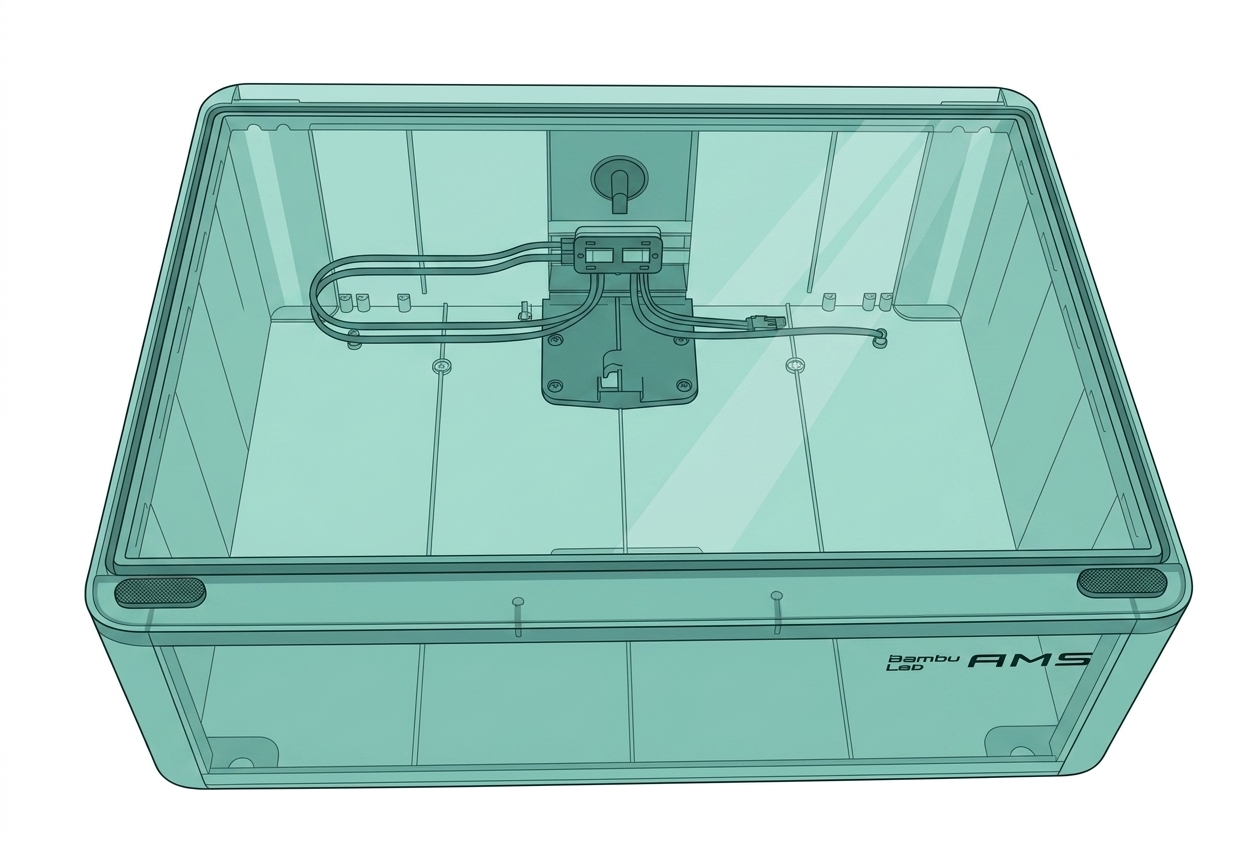

ams-bottom-cover-unit">Что такое нижняя крышка модуля AMS

Нижняя крышка модуля AMS — это нижний корпус AMS со всеми установленными уплотнениями.

Примечание: Из-за различий в производственных процессах для разных партий могут быть небольшие различия в конструкции, что не влияет на функциональность.

ams-2-pro_maintenance_replace-top-lid-bottom-cover_%E5%AF%B9%E6%AF%94-.png"/>

Когда использовать

1. Трещина на нижней крышке.
2. DOA, вызванное транспортировкой, пользователь требует замены нижней крышки.

Необходимые инструменты и материалы

• Новая нижняя крышка модуля AMS
• Шестигранный ключ H2.0

Предупреждение о безопасности и состояние устройства перед началом работы

Перед началом процесса, описанного в этом руководстве, убедитесь, что устройство выключено, а AMS отключен от принтера.

Руководство по выполнению работ

Шаг 1 — Удаление трубки PTFE

Откройте крышку AMS, нажмите на плоскую область вокруг выхода трубки PTFE сзади AMS и вытяните трубку PTFE с задней стороны AMS.

ams-power-board_350px-press_the_filaments_hus's_button.png"/>

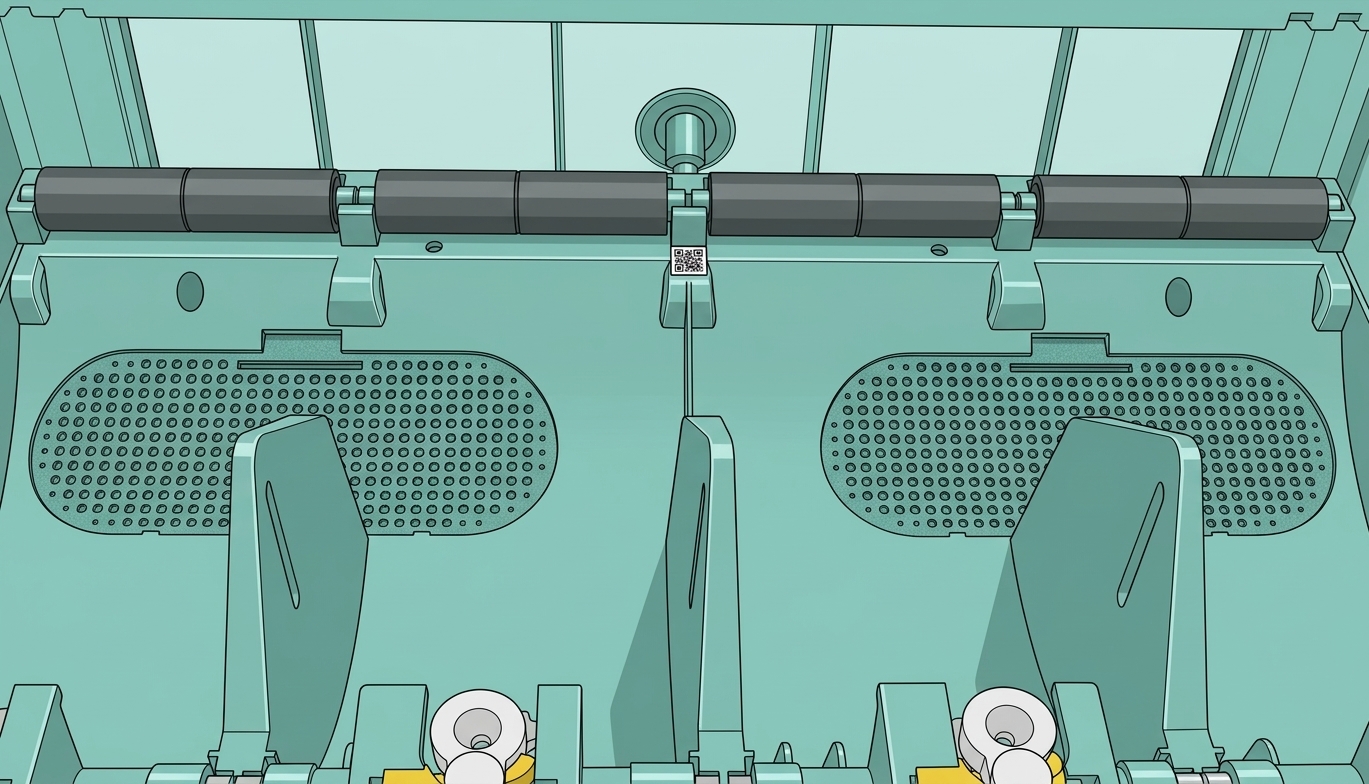

Шаг 2 — Открытие основного каркаса AMS

Открутите 2 винта, расположенных сзади, как показано ниже, и затем очень аккуратно вытяните основной каркас на себя сзади. Возможно, вам придется нажать на клапан входа трубки PTFE, чтобы освободить каркас. Не вытаскивайте основной каркас полностью, так как к нему все еще подключены кабели.

Шаг 3 — Извлечение модуля основного каркаса

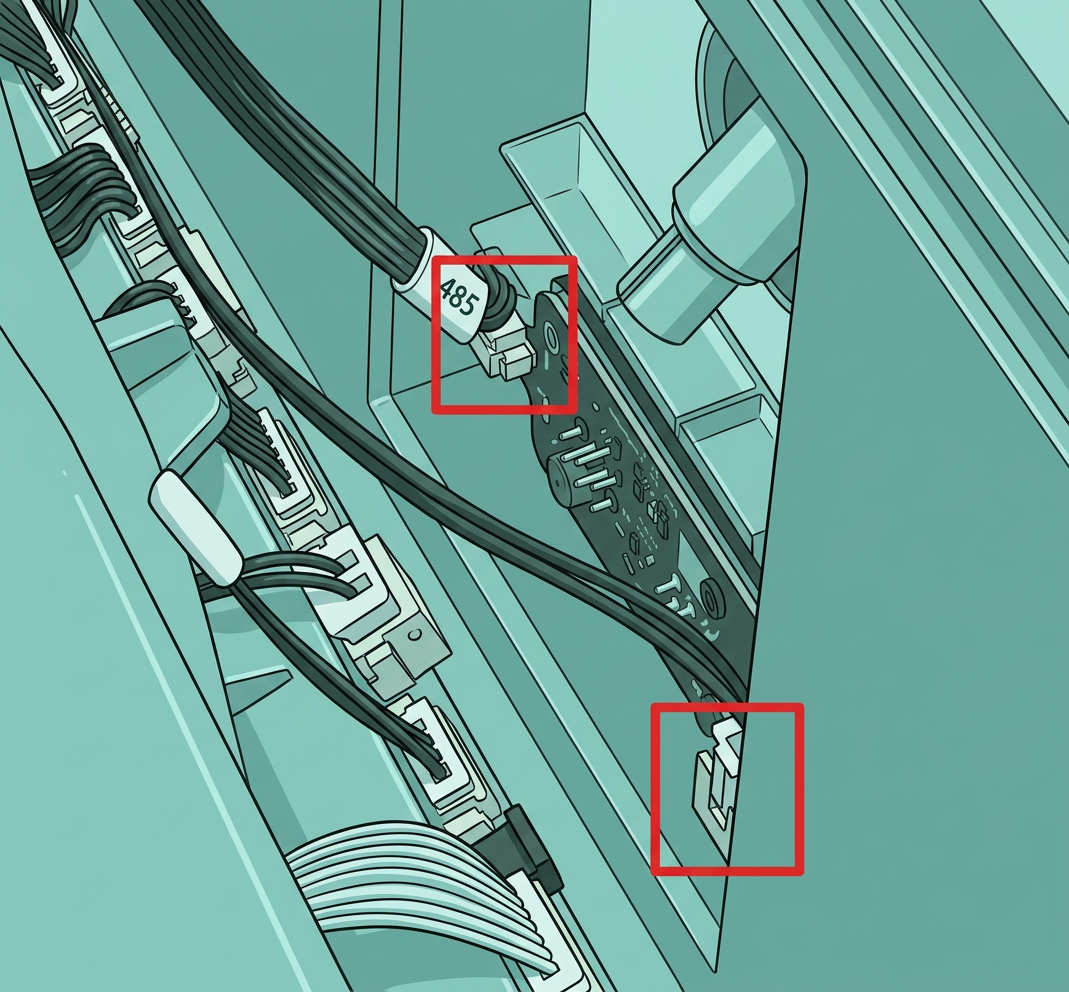

Отключите кабель шины Bambu и кабель питания от платы питания AMS. Теперь вы можете извлечь модуль основного каркаса.

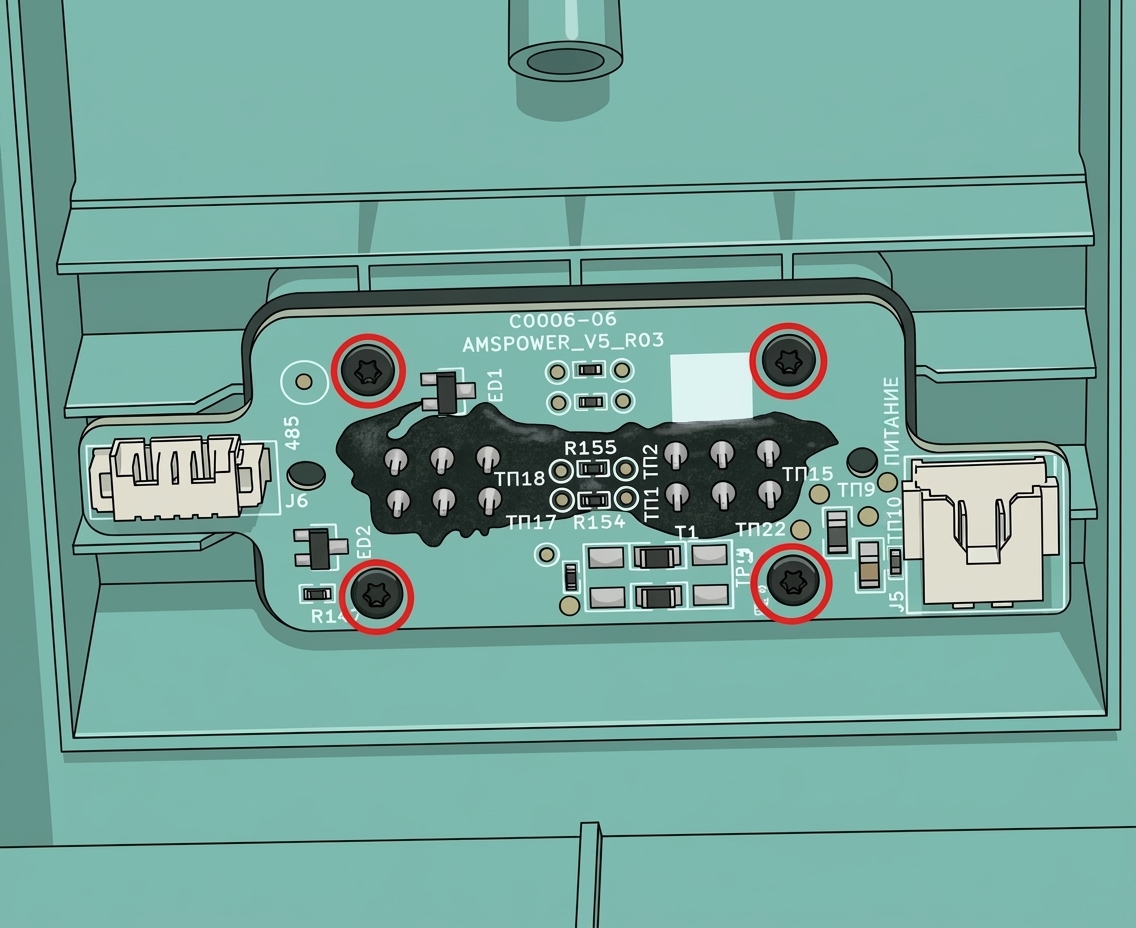

Шаг 4 — Извлечение платы питания AMS

Открутите 4 винта, удерживающие плату питания AMS на месте, и затем снимите плату питания.

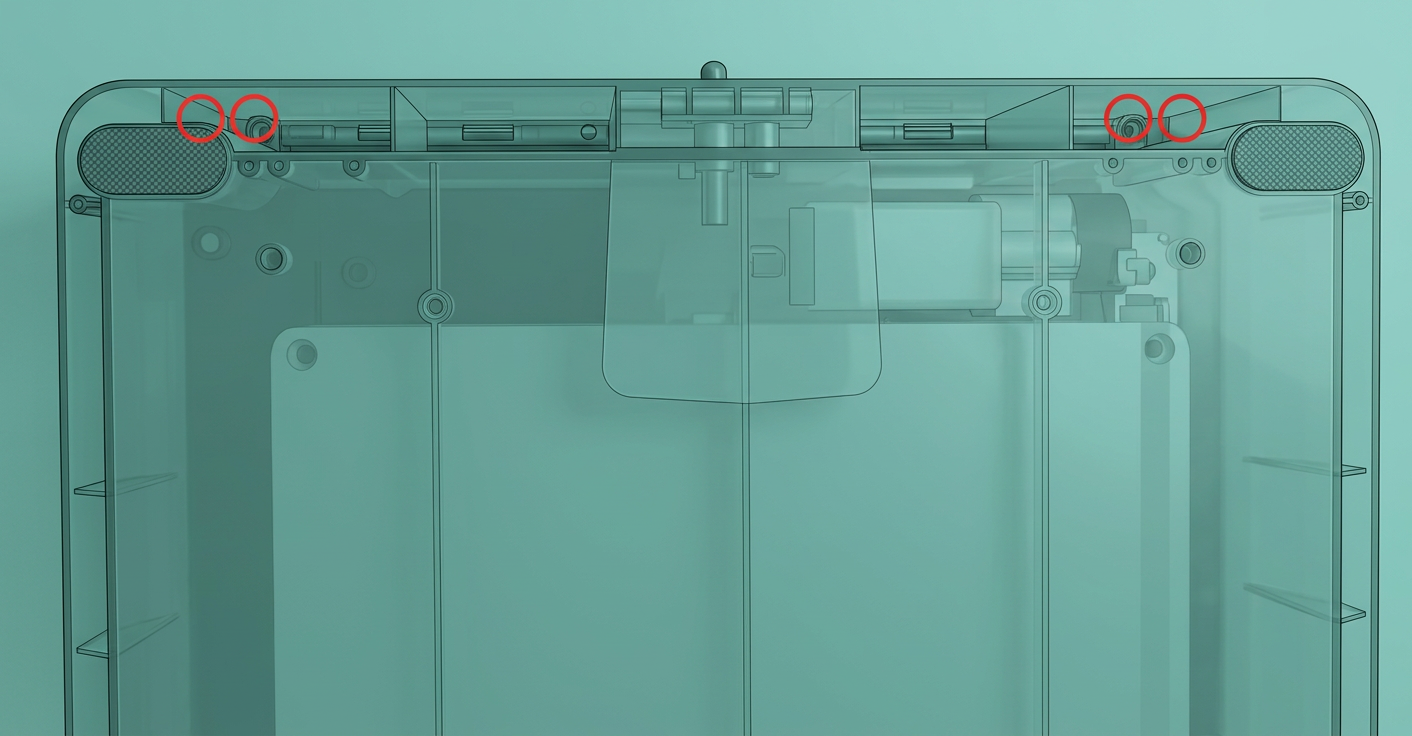

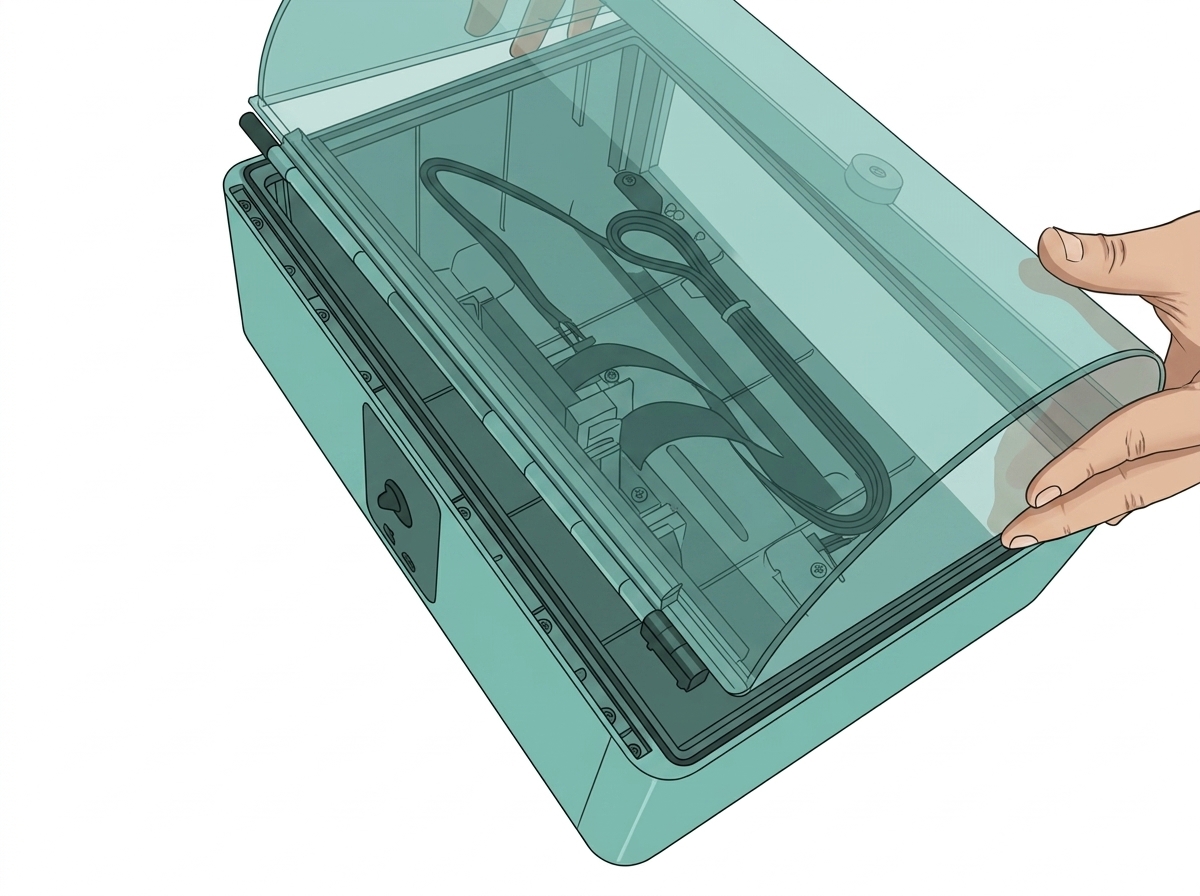

Шаг 5 - Снятие верхней крышки AMS

Открутите 4 винта, по 2 с каждой стороны. Затем снимите верхнюю крышку AMS.

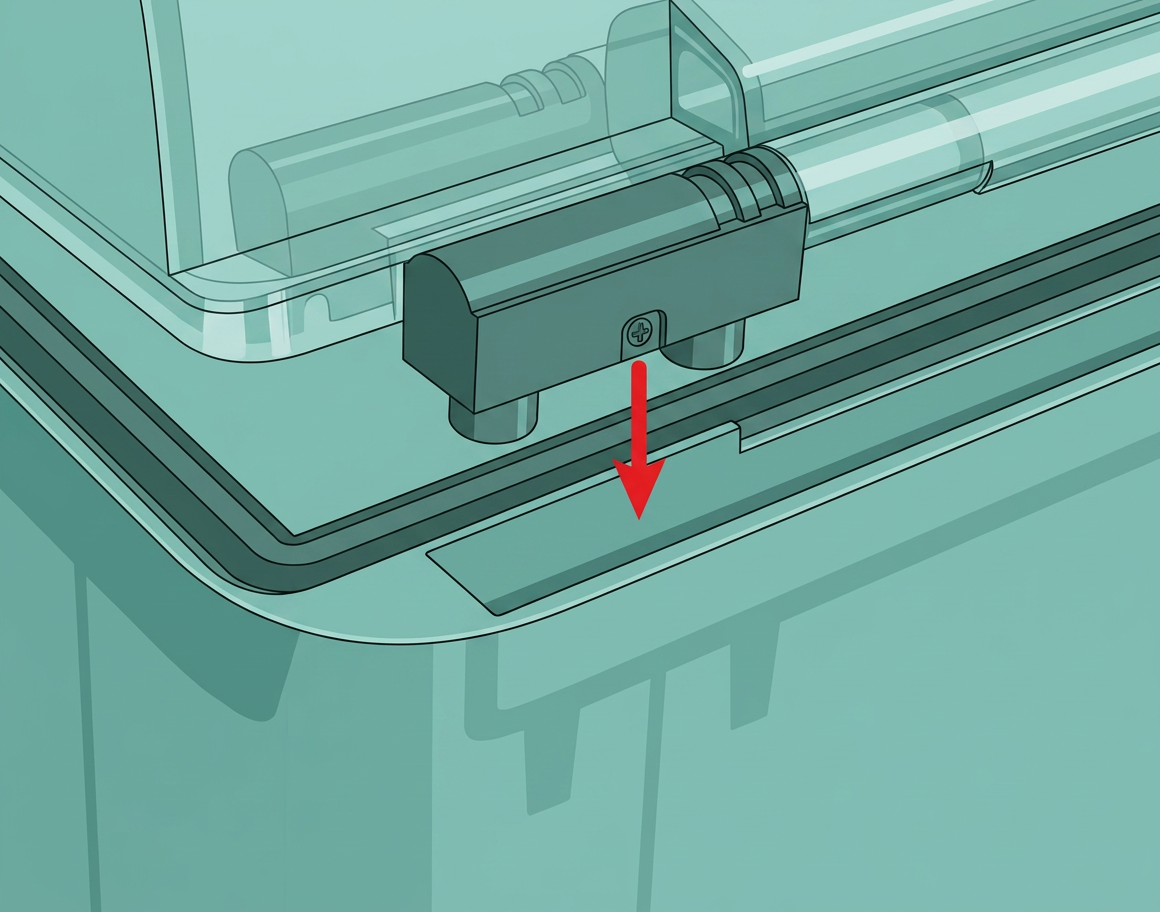

Шаг 6 - Установка верхней крышки AMS на новый нижний блок крышки

Подготовьте новый нижний блок крышки, поместите верхнюю крышку с валами крышки на него и закрепите верхнюю крышку 4 винтами.

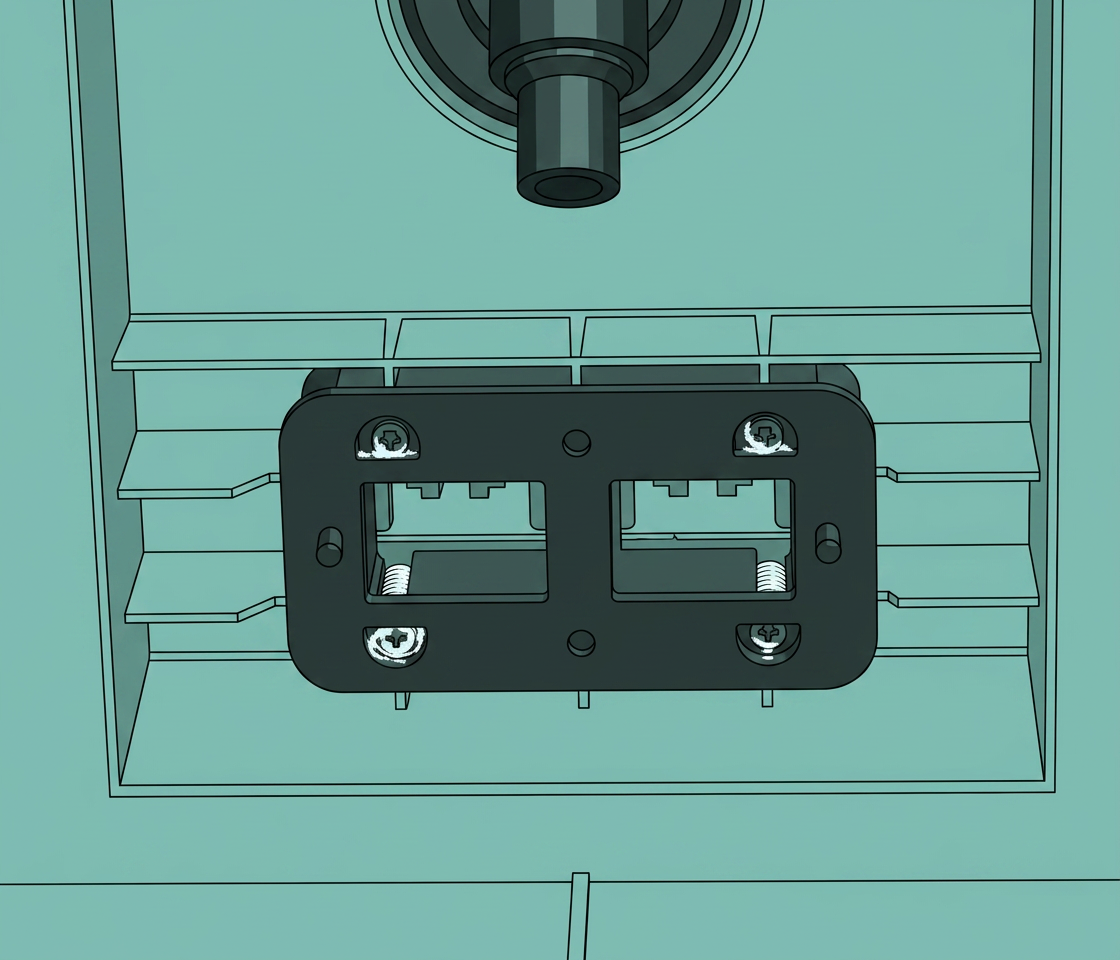

Шаг 7 - Установка платы питания AMS

Установите плату питания AMS и закрепите её на внутренней стороне корпуса AMS 4 винтами в той же ориентации, что показана ниже.

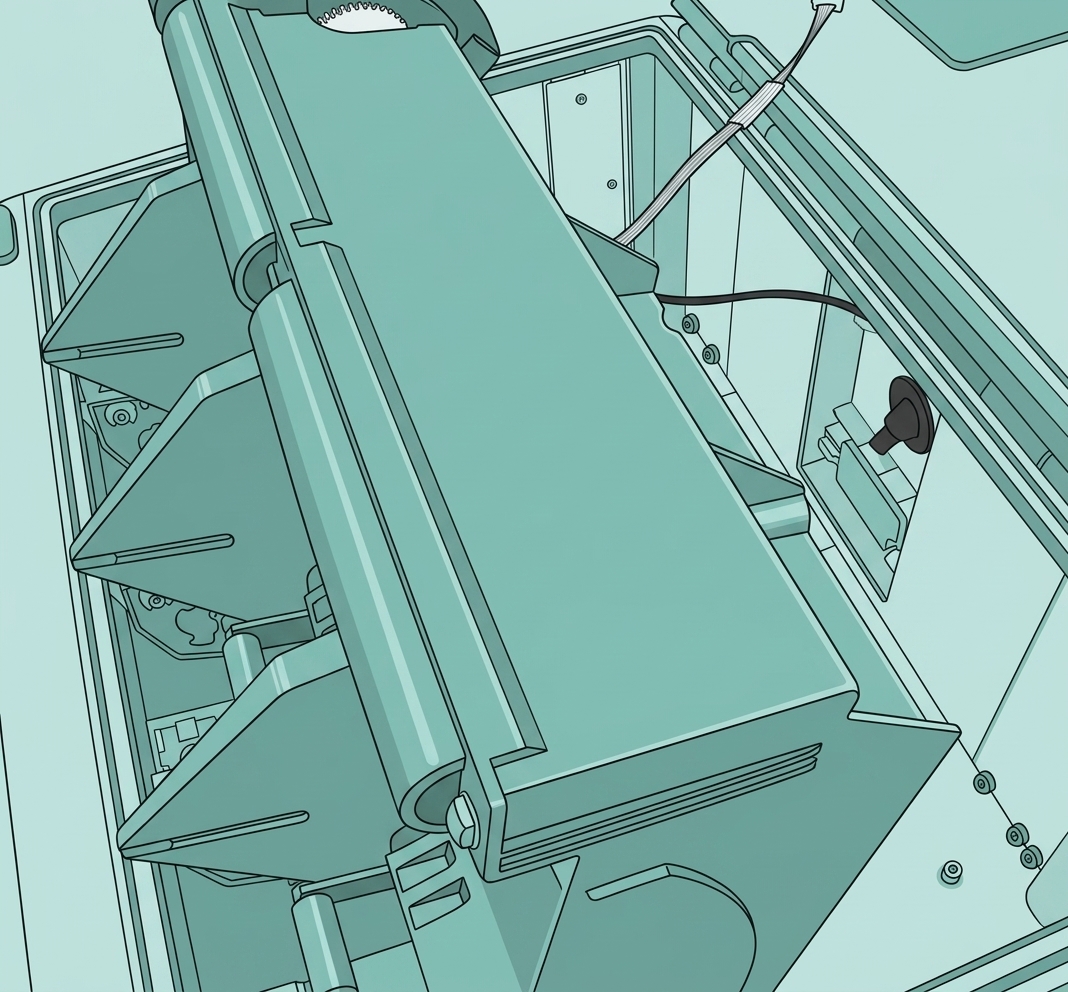

Шаг 8 - Установка основного модуля рамы

Вставьте основной модуль рамы в корпус AMS и подключите кабель шины Bambu и кабель питания к плате питания.

Шаг 9 - Закрепление основного модуля рамы

Закрепите основной модуль рамы 2 винтами, как показано ниже.

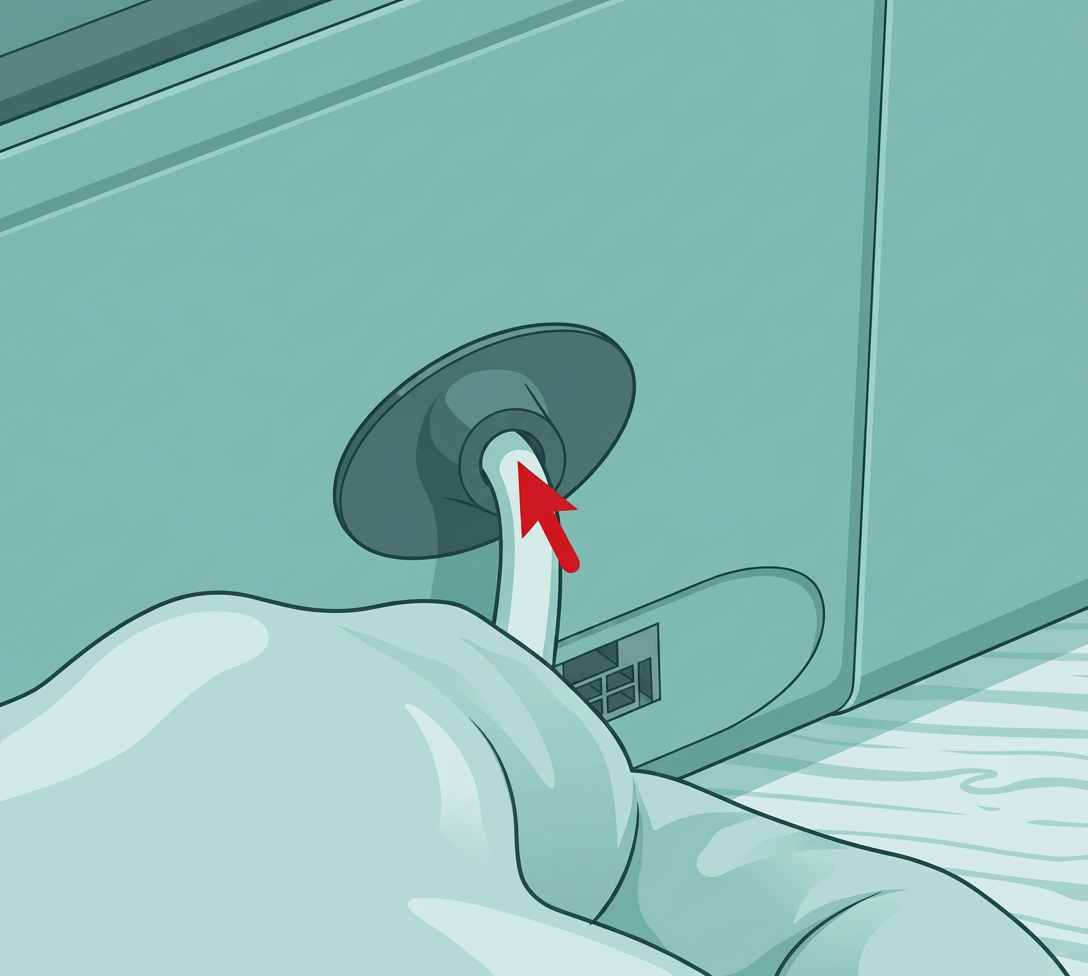

Шаг 10 - Подключение трубки PTFE

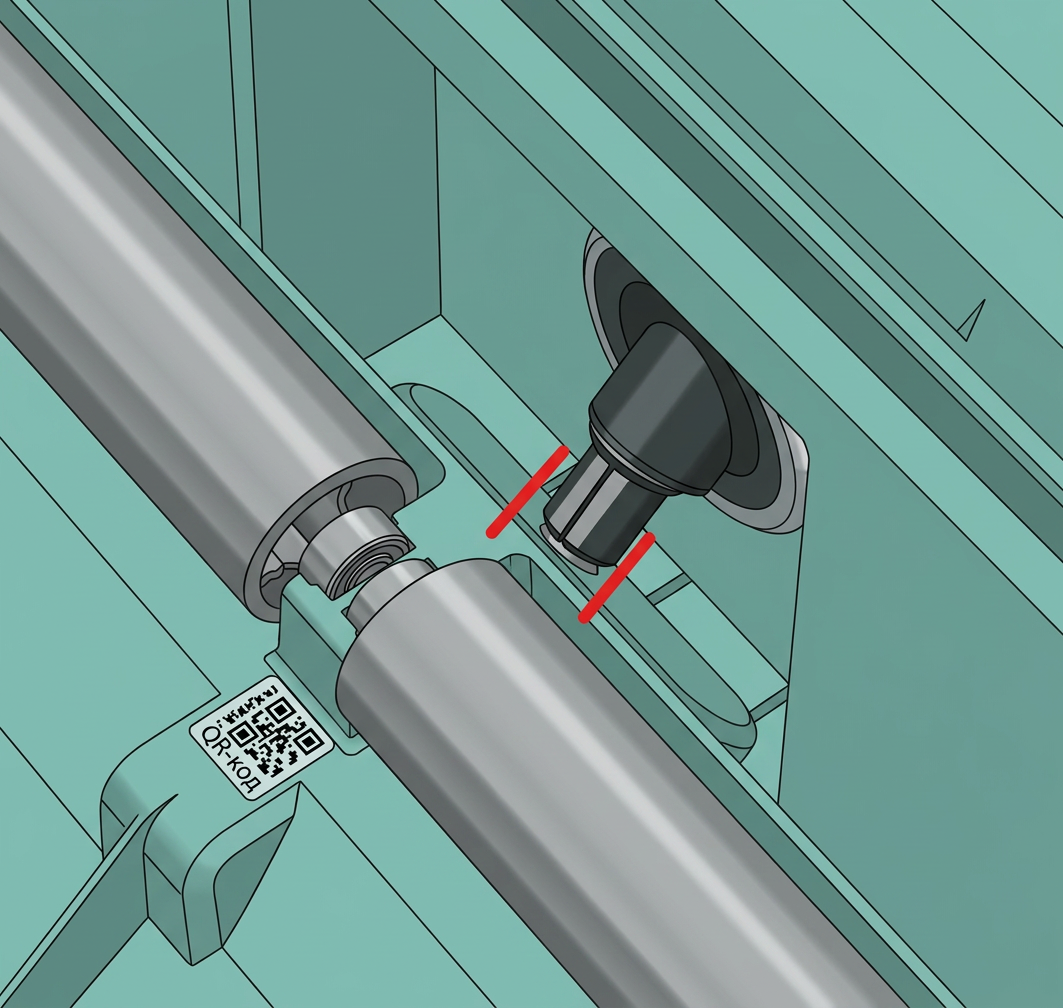

Проверьте выравнивание кронштейна трубки сзади основного модуля рамы и вставьте трубку PTFE с задней стороны AMS. Вставьте трубку PTFE до полного упора.

Как проверить успешность завершения

Подключите шнур питания, подключите AMS к принтеру, включите питание и запустите процедуру загрузки филамента в меню AMS через дисплей устройства. Если ошибок не возникнет, замена прошла успешно.

Если возникнут какие-либо проблемы, сначала вернитесь к предыдущим шагам и проверьте все соединения, чтобы попробовать снова. Если проблемы сохранятся, обратитесь в сервисную команду за дополнительной помощью.
