Как заменить ремень XY

XY-ремень синхронизации

XY-ремень синхронизации представляет собой приводной ремень открытого типа с длиной шага 1442 мм. В принтере Bambu Lab X1/X1C используется 2 XY-ремня синхронизации. Они соединяют XY-мотор и инструментальную головку, а также приводят инструментальную головку в движение для перемещения в направлении оси XY.

xy-belt_belt.jpg" width="600"/>

Существует два способа замены XY-ремня:

• Способ 1:Оставьте оригинальный ремень на принтере, затем соедините новый ремень со старым конец к концу и используйте старый ремень, чтобы протянуть новый. Этот метод относительно прост и больше подходит для случаев износа XY-ремня. Подробные инструкции см. в Wiki.

• Способ 2:Снимите оригинальный ремень с принтера, затем пропустите новый ремень через принтер. Этот метод сложнее, занимает больше времени и лучше подходит для случаев, таких как обрыв XY-ремня. Подробные инструкции см. в Wiki:Замена XY-ремня синхронизации

Когда использовать это руководство?

• Обрыв ремня
• Старение и износ ремня, повлиявшие на работу

Необходимые инструменты и материалы

1. Шестигранный ключ H1.5
2. Новый XY-ремень (обычно 1 шт. для обрыва ремня, но 2 шт. для старения и износа)
3. Плоский пинцет или плоская отвертка

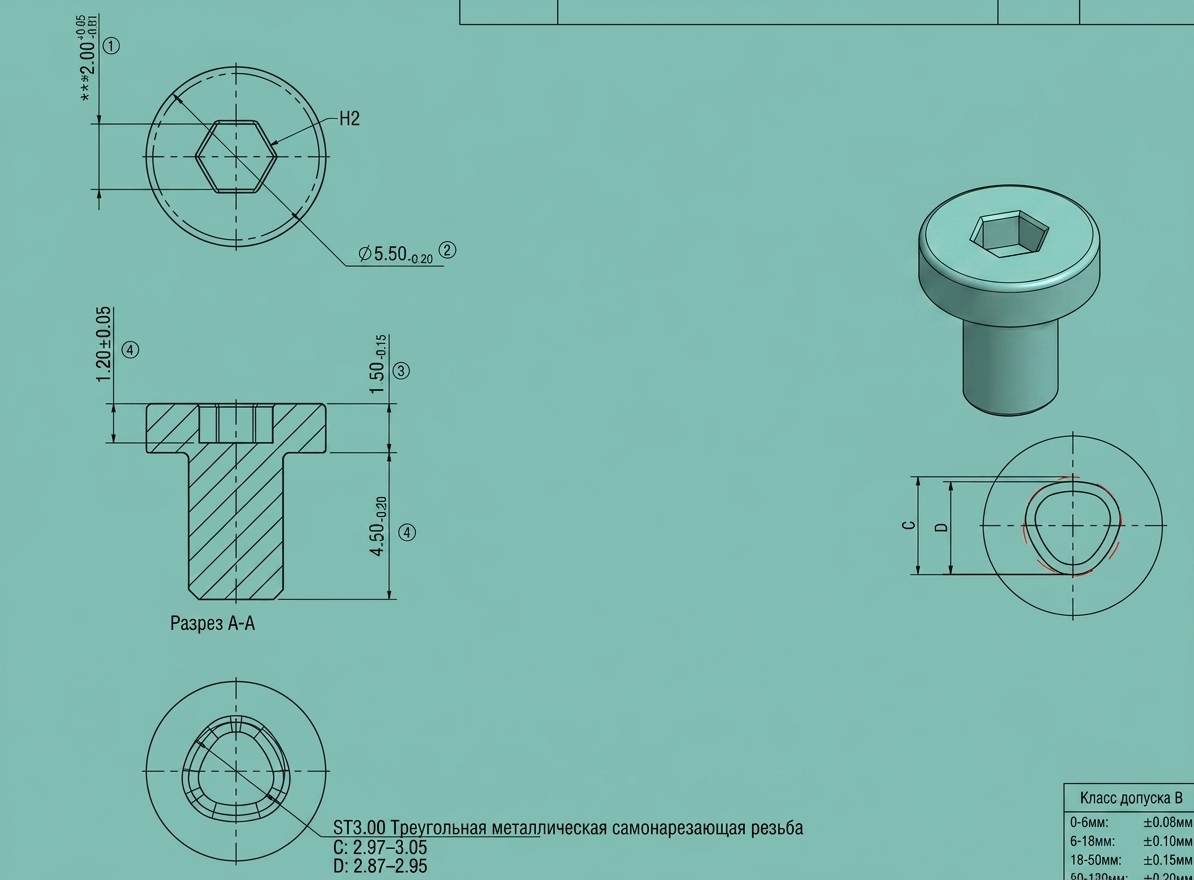

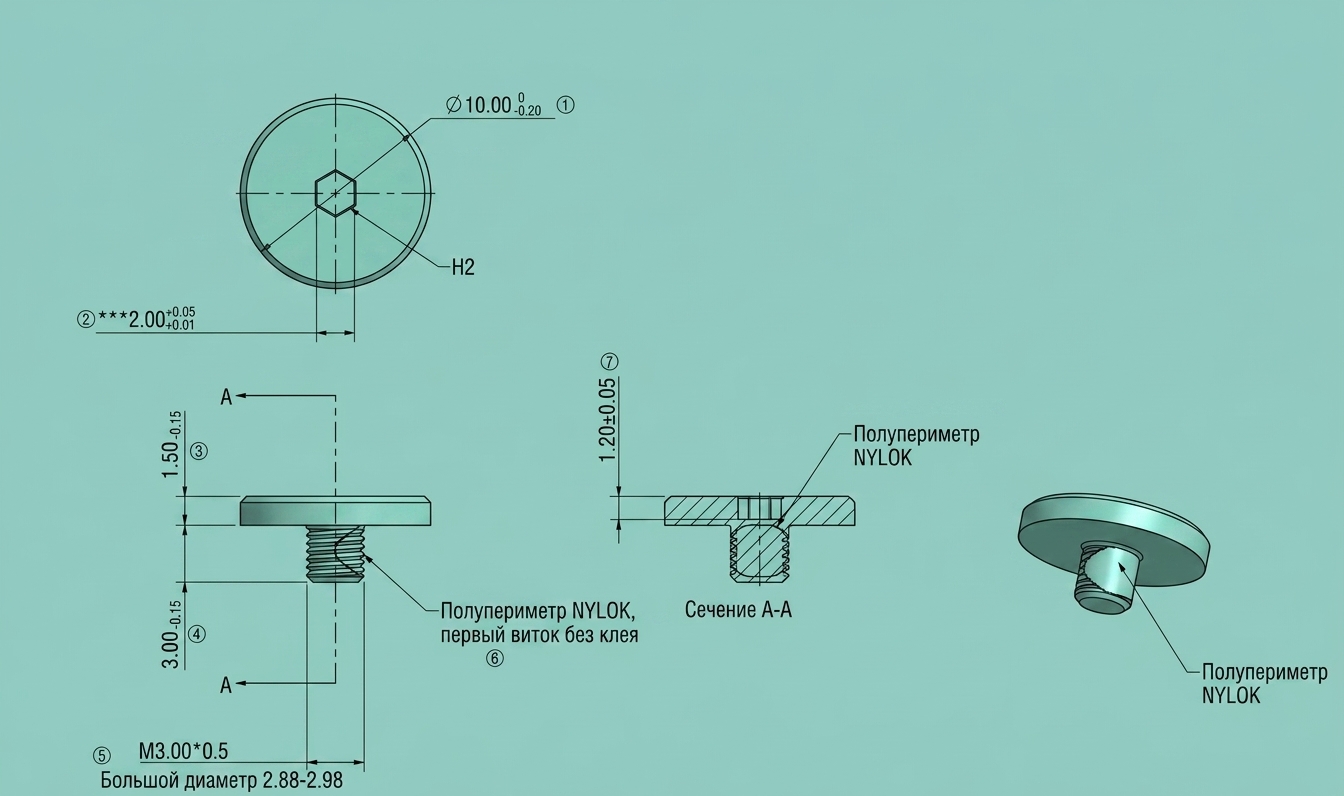

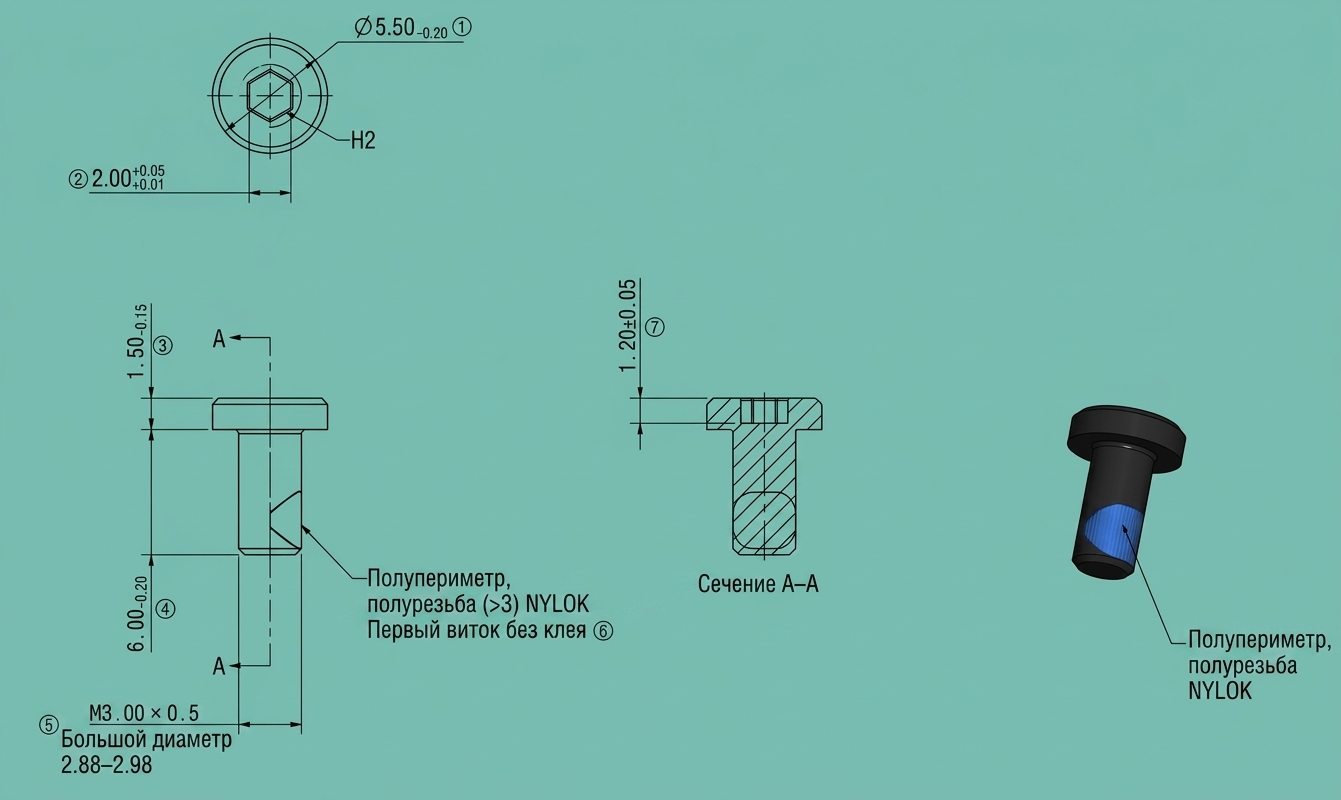

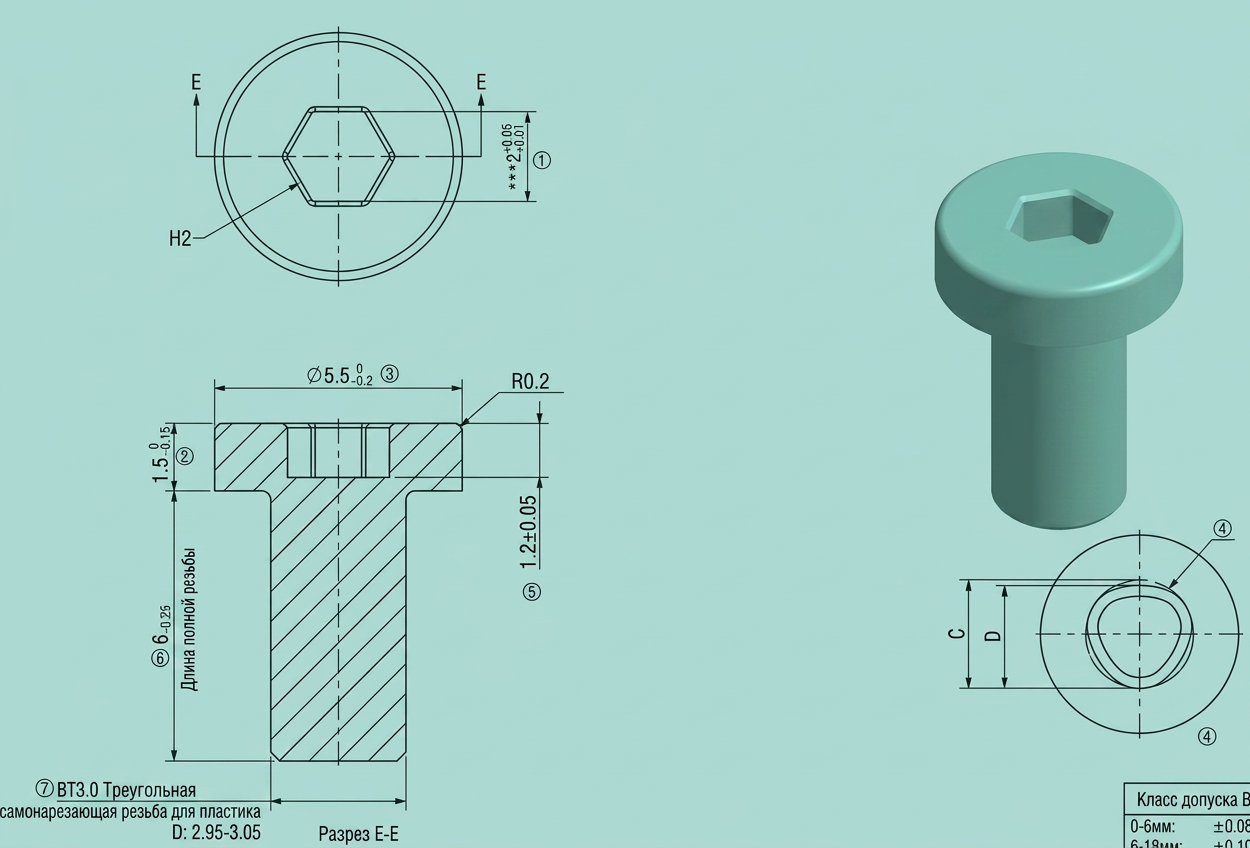

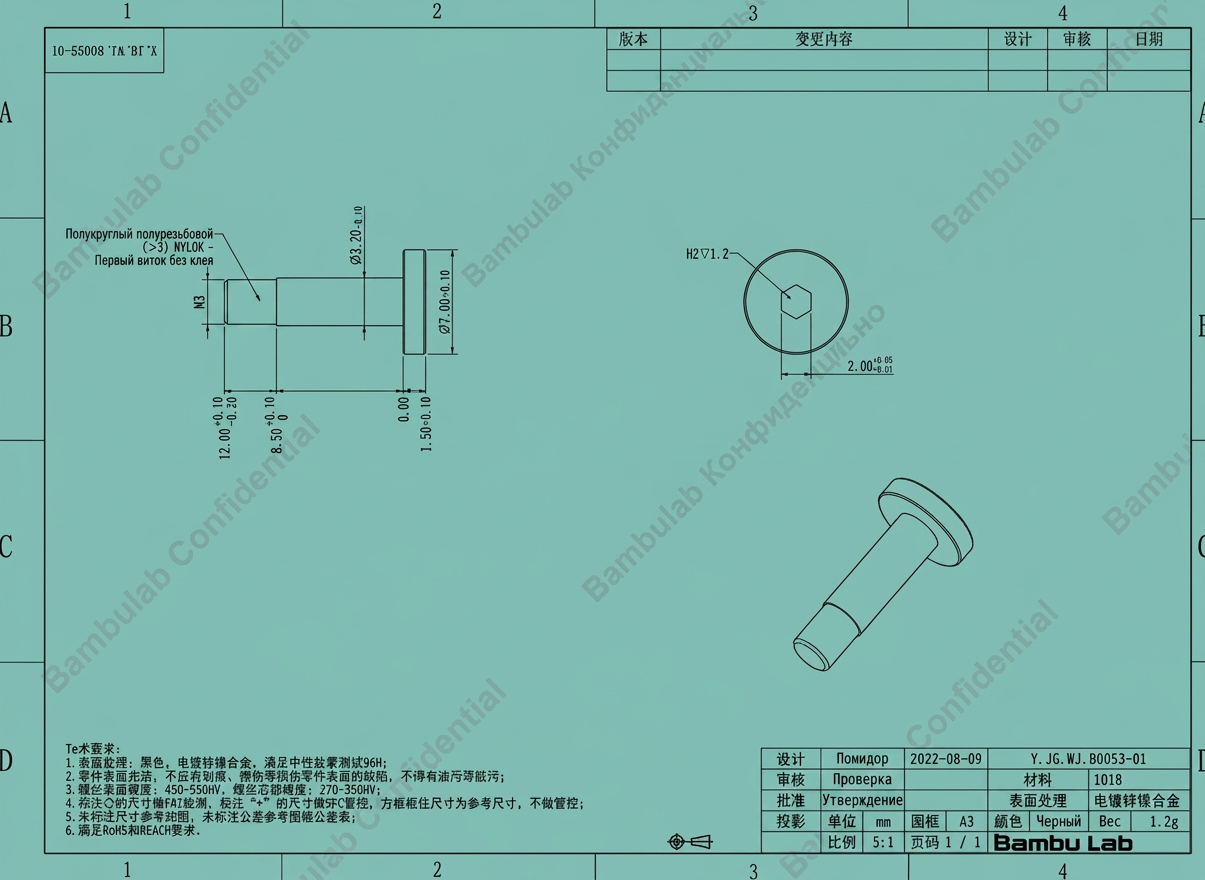

Список винтов, используемых для деталей в этом руководстве

№	Модель	Положение	Рисунок	№	Модель	Положение	Рисунок

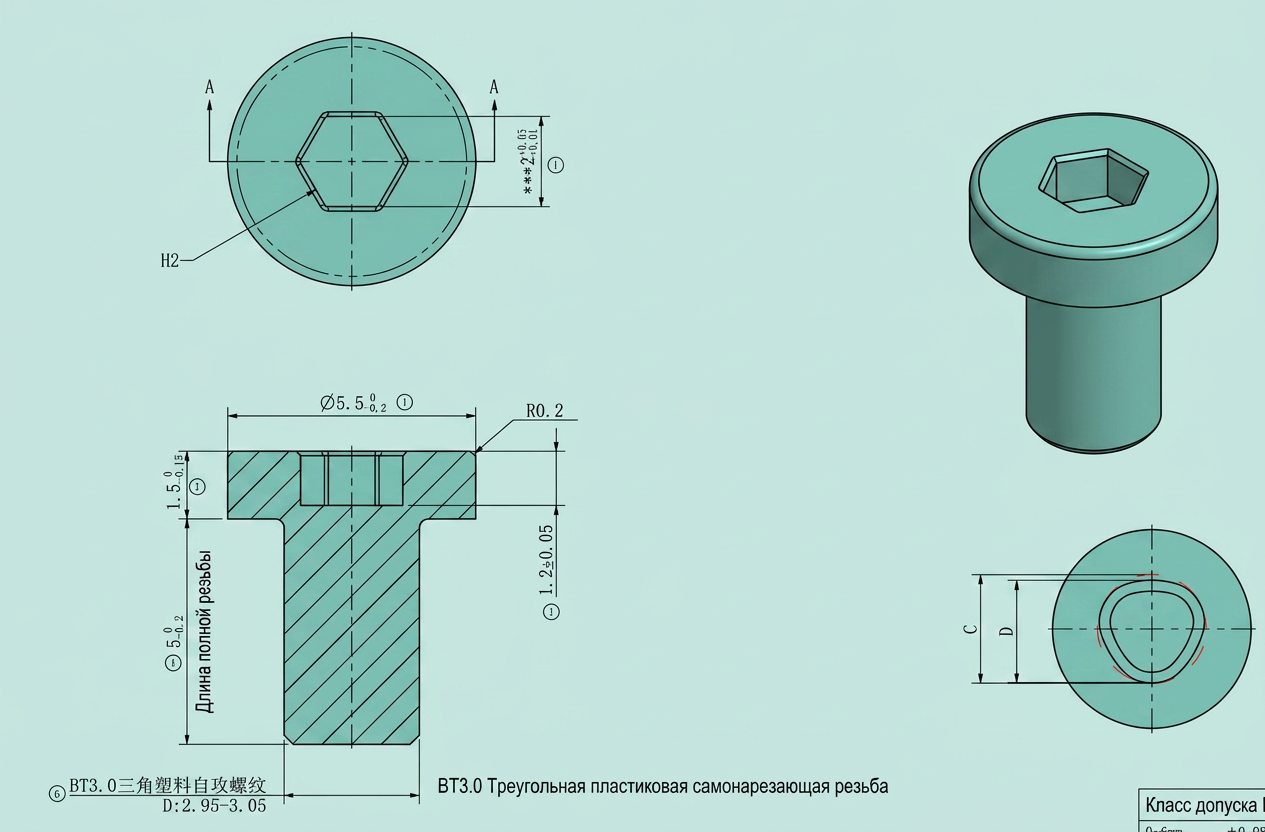

Винт A	BT3*6	Боковые металлические панели		Винт B	ST3*4.5	Боковые металлические панели, задняя панель
Винт C	M3*3	Стеклянная дверь		Винт D	BT3*5	Задняя панель
Винт E	MG3*12	Вентилятор охлаждения вспомогательных узлов		Винт F	BT3*8	Держатель натяжного пружинного механизма

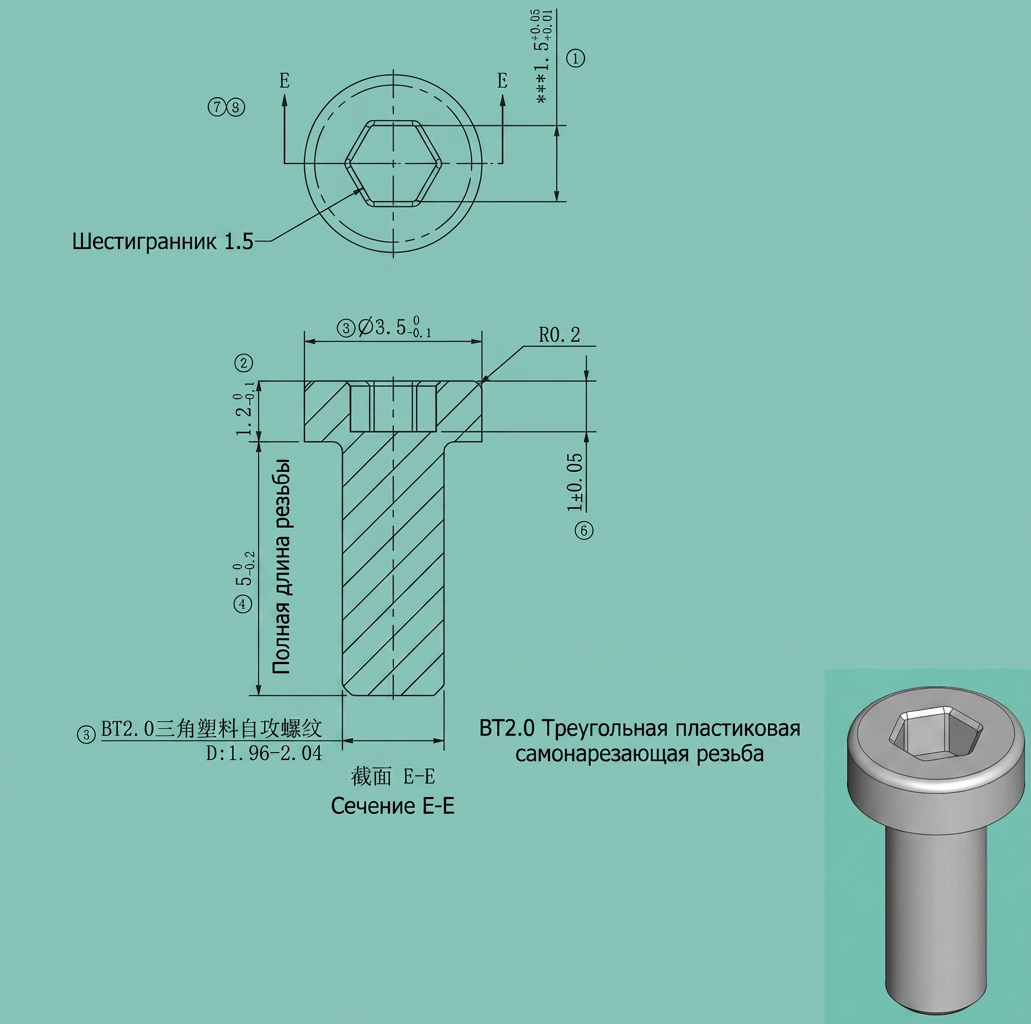

Винт G	M3*6	XY-натяжитель, экструдер		Винт H	BT2*5	Корпус инструментальной головки, печатные платы
Винт I	MG2.5*13	Рычаг отрезного ножа		Винт J	BT2*8	XY-ремень синхронизации, крышка Y-ползунка.

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер от сети перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям.

При выполнении технического обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дополнительные повреждения.

Поэтому важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Таким образом, вы избежите потенциального повреждения электронных компонентов принтера и обеспечите безопасное и эффективное выполнение работ по техническому обслуживанию.

Если у вас возникли какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Основные моменты

Перед заменой ремня есть несколько важных моментов, на которые нужно обратить внимание.

1. Новый ремень должен быть ориентирован так же, как и оригинальный.
2. Перед заменой убедитесь в маршруте прохождения ремня по оригинальному.
3. Будьте осторожны при прокладке ремня, останавливайтесь и проверяйте при наличии явного сопротивления.
4. В некоторых случаях вы можете скрепить новый и старый ремни на концах и использовать оригинальный ремень, чтобы проложить новый, что облегчит установку. (Это лишь рекомендация, если вы не хотите снимать боковые панели, можете попробовать)

Видео-инструкция

Примечание: Не затягивайте винты на двух натяжных шкивах сразу при установке, так как требуется калибровка натяжения ремня.

Руководство по разборке

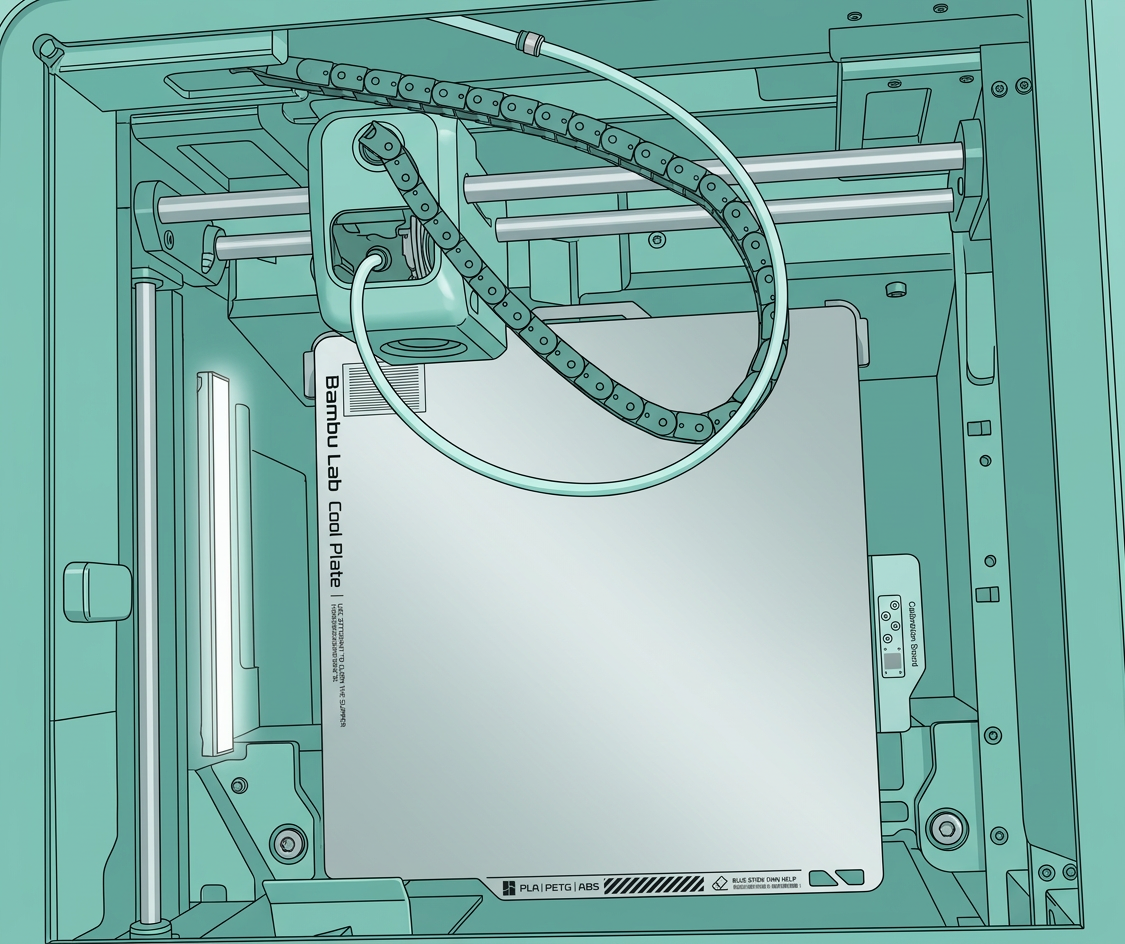

Шаг1 - Опустите heated bed

Включите принтер и с помощью экрана опустите heated bed в нижнее положение. После завершения выключите принтер и снимите стеклянную крышку.

Шаг2 - Снимите заднюю крышку инструментальной головки

Используйте шестигранный ключ H1.5, чтобы открутить 4 винта и снять заднюю крышку инструментальной головки.

Шаг 3 - Открутите винты задней крышки

Примечание: Этот процесс включает много винтов, пожалуйста, различайте их и кладите в разные места, чтобы не перепутать.

Как показано на картинке, снимите 10 винтов и 4 винта на задней крышке. Это два типа винтов, поэтому держите их отдельно.

Шаг 4 - Снимите заднюю крышку

Снимите заднюю крышку, сначала ослабьте заднюю крышку в отверстии натяжения ремня с левой стороны (смотря на заднюю крышку), затем ослабьте отверстие натяжения ремня с правой стороны (смотря на заднюю крышку), чтобы избежать застревания.

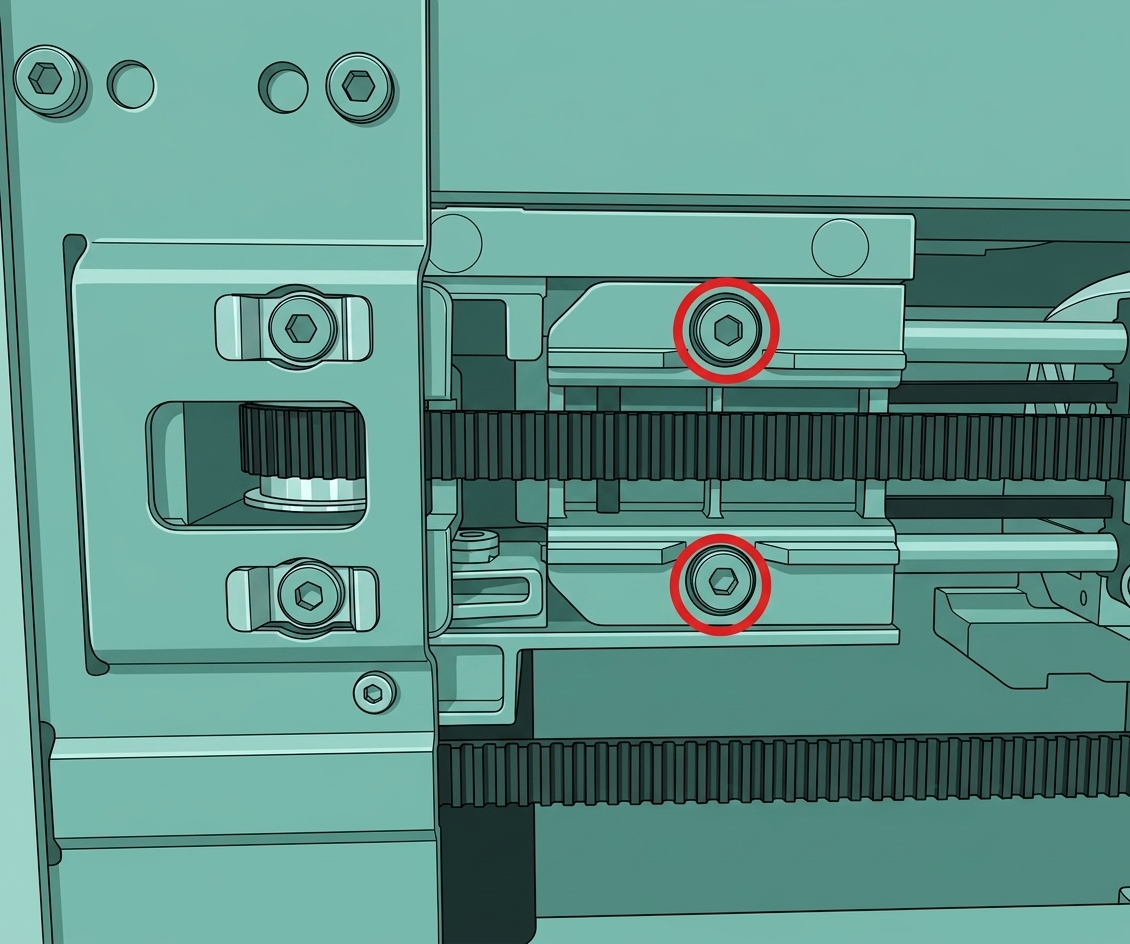

Шаг 5 - Снимите пружину и кронштейн

Снимите 2 винта и снимите пружину и кронштейн.

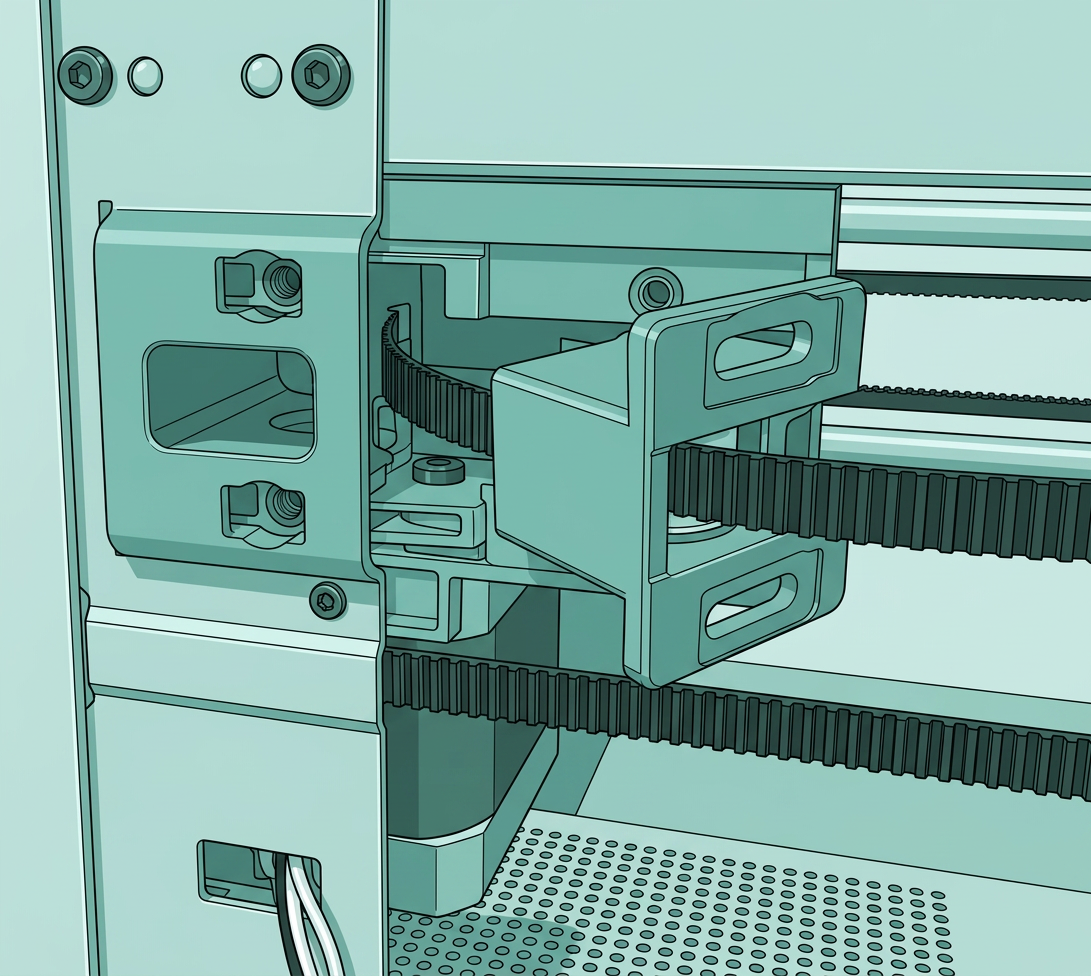

Шаг 6 - Ослабьте натяжитель

Снимите 2 винта, снимите 2 металлических кронштейна, а затем ослабьте сборку натяжителя.

Шаг 7 - Скрепите старые и новые зубчатые ремни

Обрежьте сломанную поверхность (или поверхность среза) старого ремня, а затем склейте старый и новый ремни вместе с помощью клея. Обратите внимание, что при склеивании убедитесь, что ремни направлены в одном направлении и склейка надежна. В большинстве случаев, когда ремень необходимо заменить из-за поломки, вам может потребоваться склеить два конца нового ремня со сломанным ремнем. В случаях, когда ремень необходимо заменить из-за износа, обычно достаточно отрезать старый ремень близко к инструментальной головке, а затем склеить один конец нового ремня.

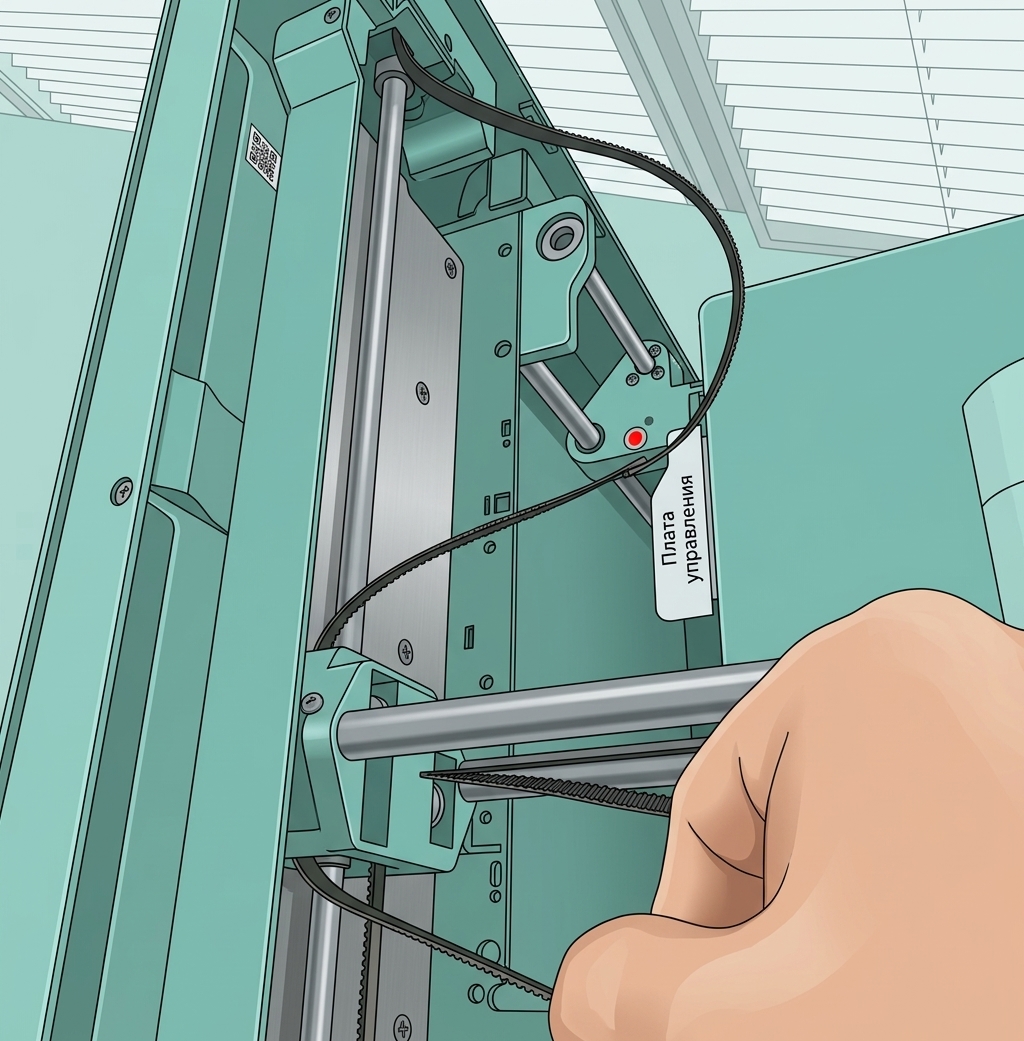

Шаг 8 - Протяните зубчатые ремни

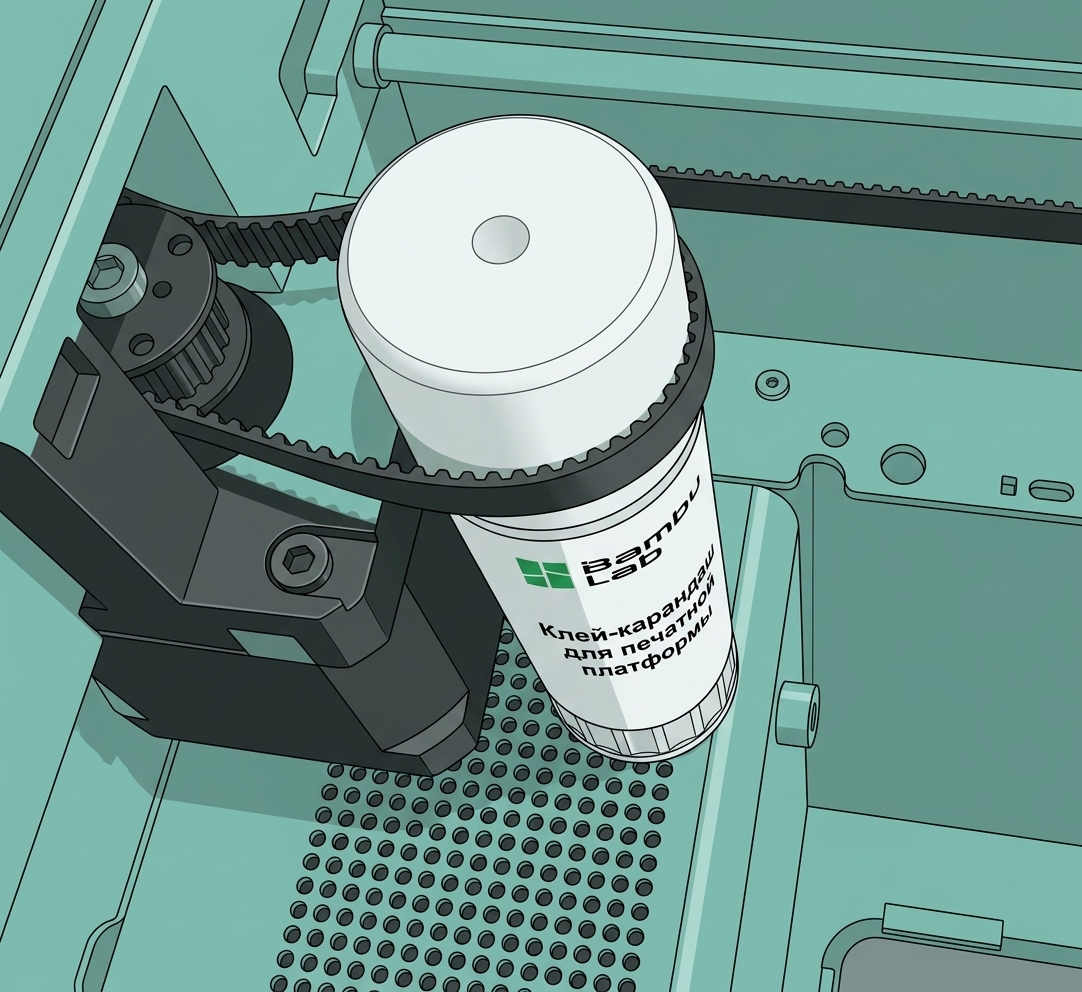

Используя старый зубчатый ремень в качестве направляющей, протяните новый зубчатый ремень через натяжной шкив и двигатель. Но будьте медленны и осторожны, и протягивайте зубчатый ремень, толкая его с одной стороны и тянув с другой. Вы также можете использовать цилиндрический инструмент, такой как клей-карандаш, чтобы облегчить обход шестерни двигателя.

Шаг 9 - Снимите старый зубчатый ремень с инструментальной головки

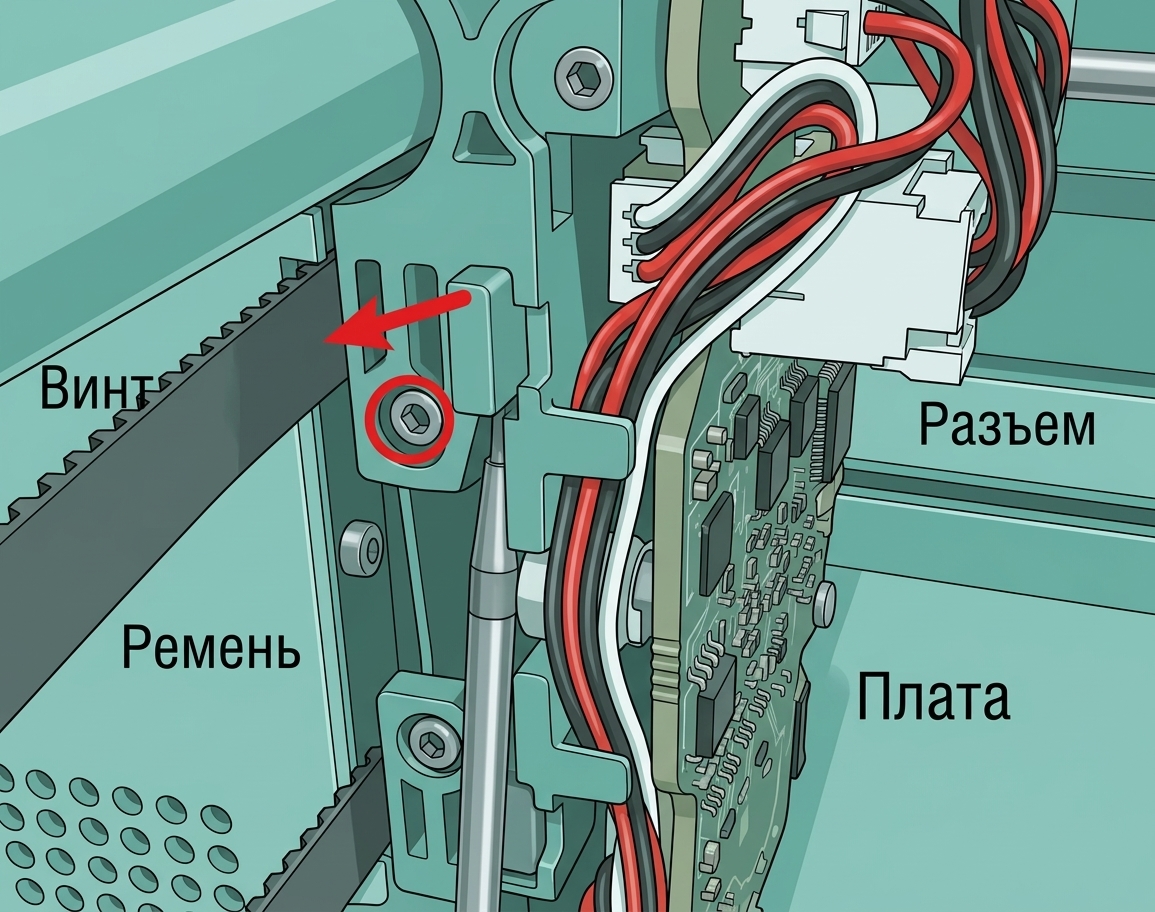

После вставки зубчатого ремня сначала снимите старый зубчатый ремень с инструментальной головки. Открутите 1 винт и выньте блок крепления зубчатого ремня плоскими пинцетами или отверткой с плоским лезвием. Вы можете использовать ножницы, чтобы отрезать старый зубчатый ремень и снять старый зубчатый ремень. Используйте тот же метод, чтобы снять старый зубчатый ремень с другого конца инструментальной головки.

Руководство по сборке

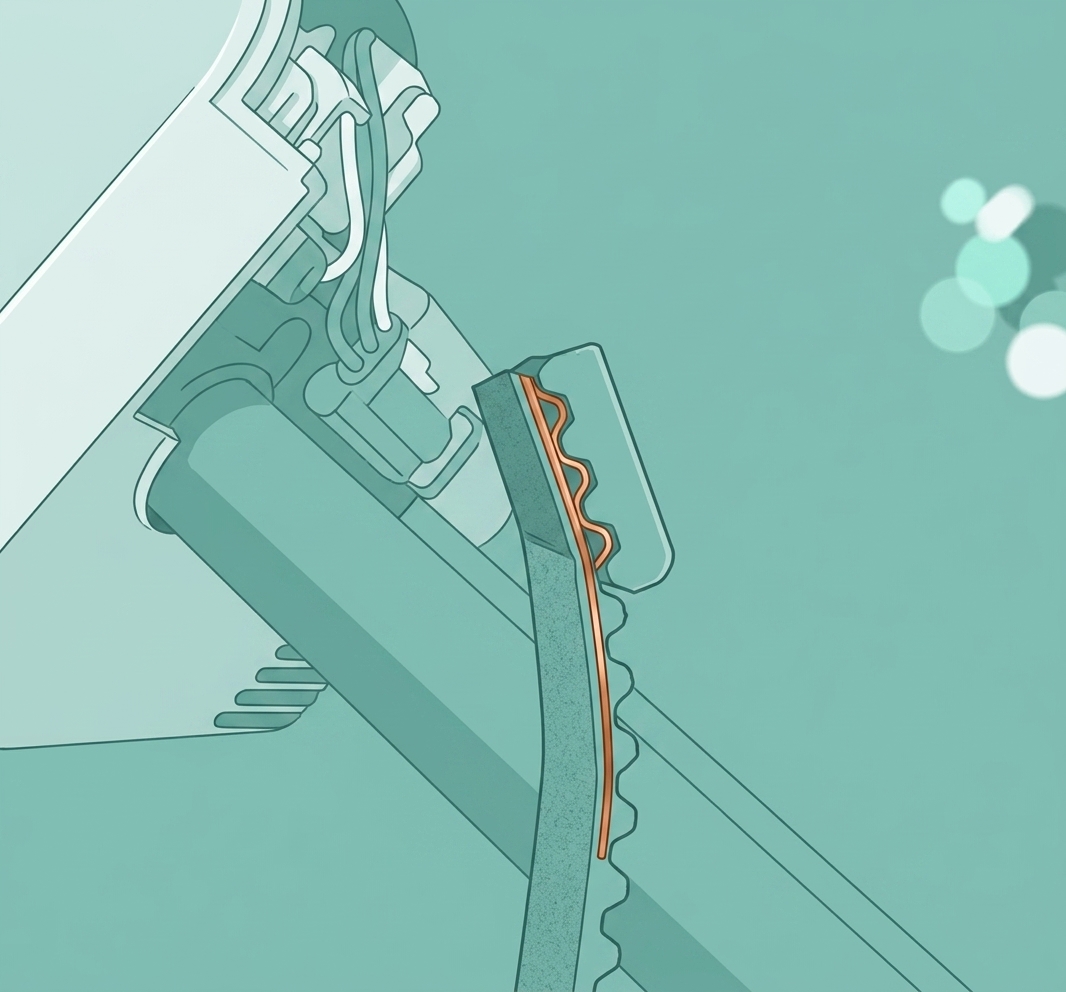

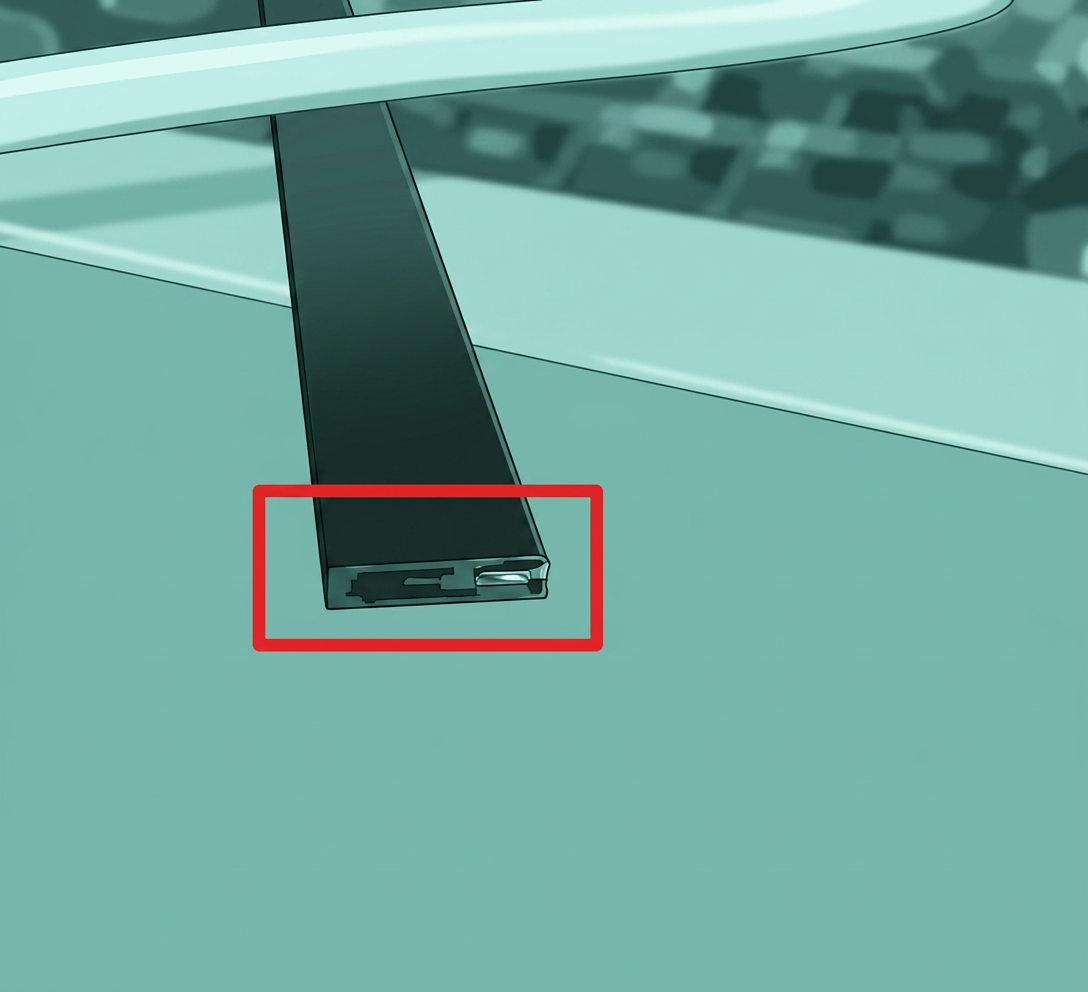

Шаг 1 - Приклейте фиксирующий блок

Как показано на рисунке ниже, приклейте фиксирующий блок к концу зубчатого ремня с помощью мгновенного клея.

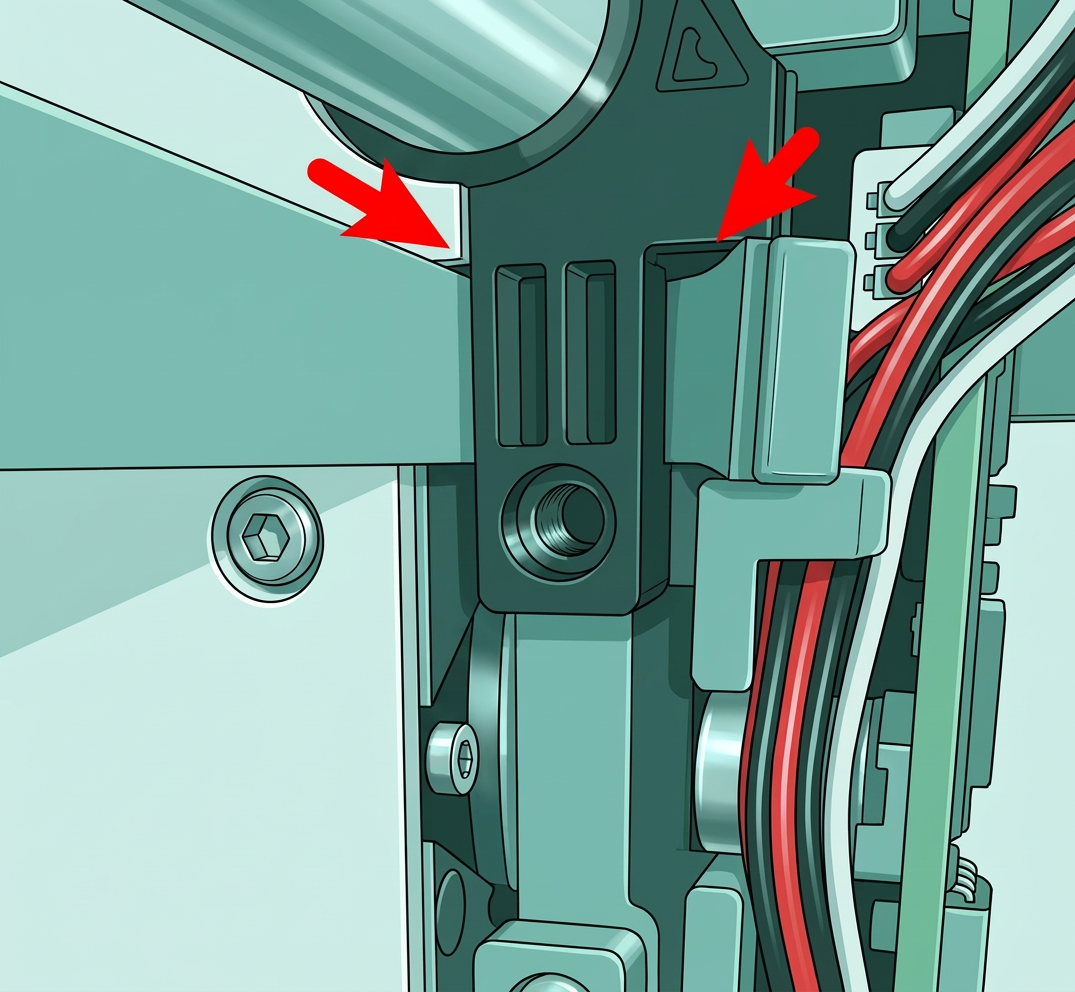

Шаг 2 - Установите новый зубчатый ремень на инструментальную головку

Изогните зубчатый ремень и продвиньте его вверх вдоль боковой удерживающей канавки на место.

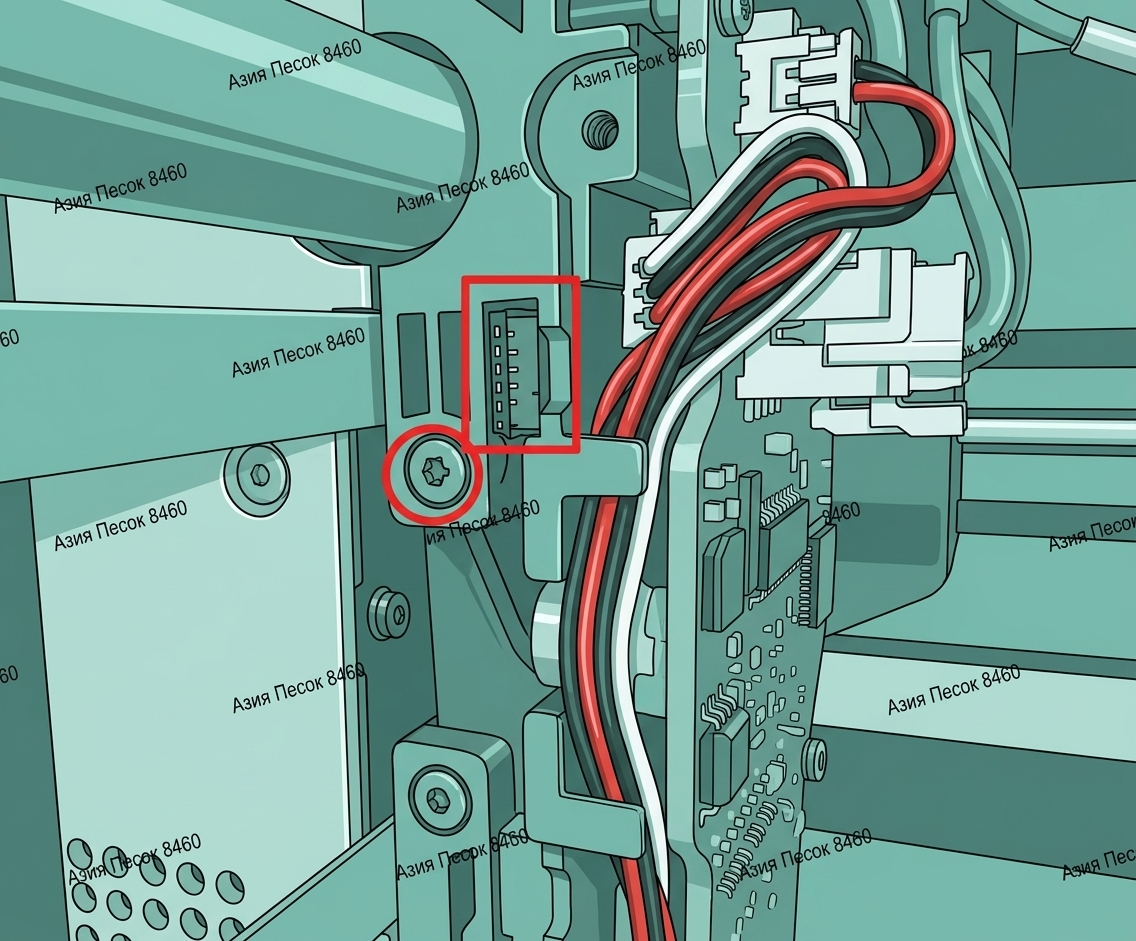

Шаг 3 - Закрепите зубчатый ремень

Используйте шестигранный ключ, чтобы полностью вдавить блок крепления зубчатого ремня на место, и вкрутите винт, чтобы закрепить его. Обратите внимание, что винт должен быть вкручен только до тех пор, пока гайка не коснется конструктивной части. Не затягивайте слишком сильно, чтобы предотвратить деформацию. Следуйте методам шагов 1 и 2, чтобы завершить установку нового зубчатого ремня с другого конца инструментальной головки.

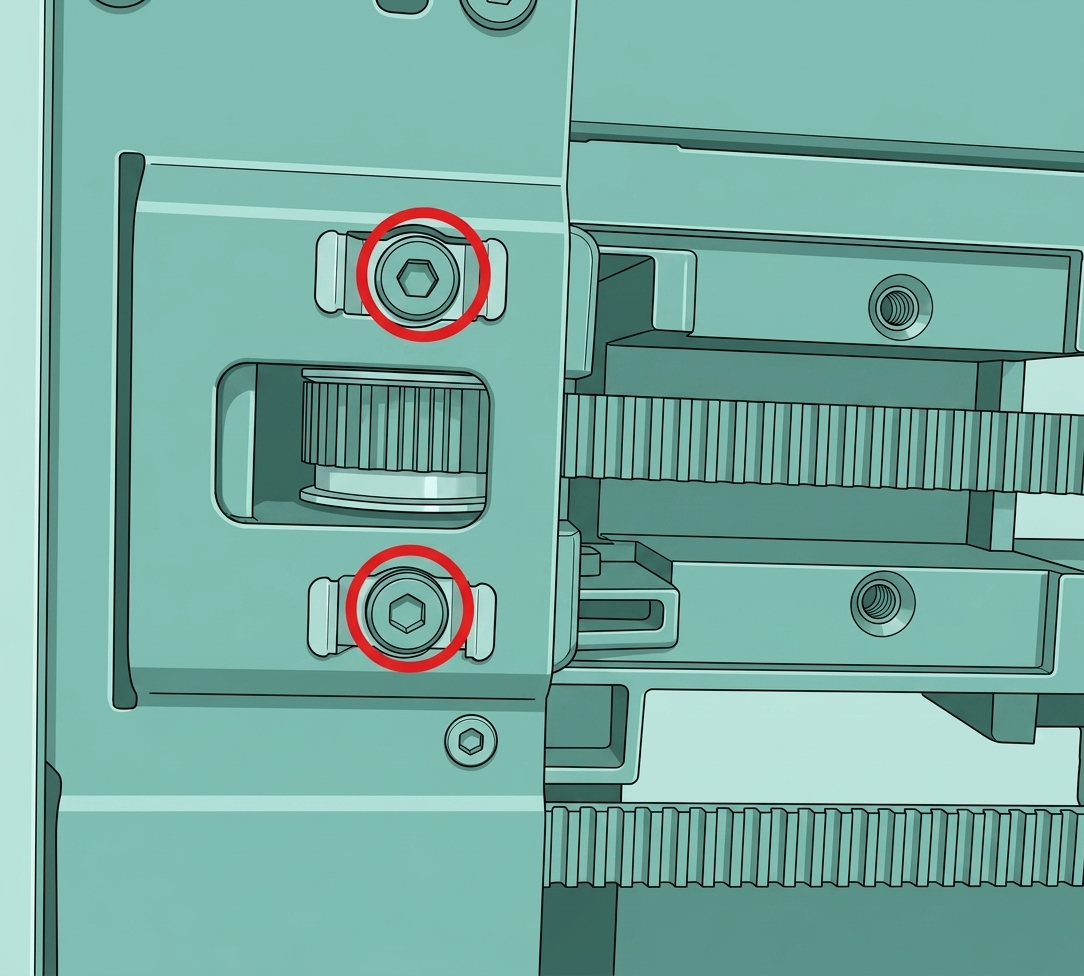

Шаг 4 - Установите натяжитель

Сдвиньте сборку натяжителя на место и вкрутите 2 винта (с кронштейнами). Не затягивайте винты, просто держите их ослабленными.

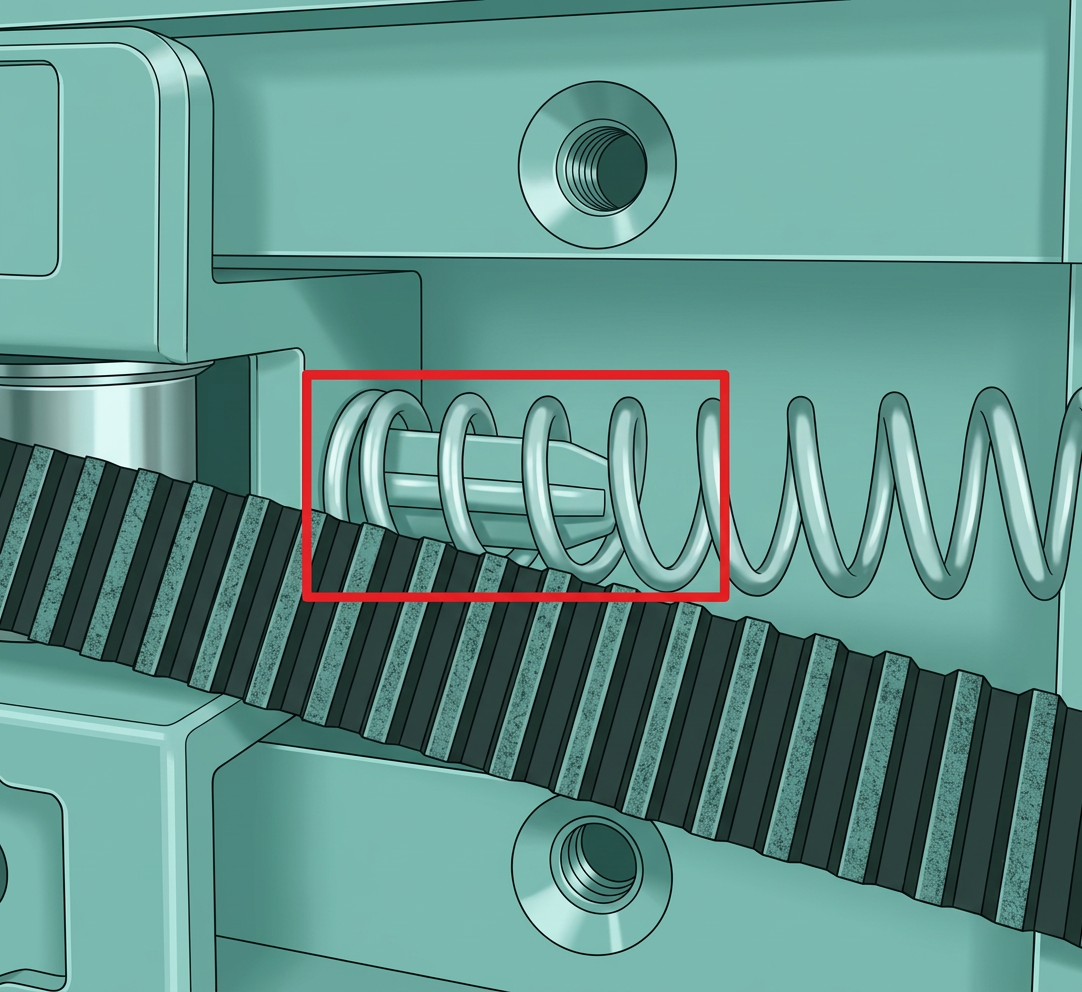

Шаг 5 - Установите пружину и кронштейн

Установите пружину и кронштейн и затяните 2 винта для закрепления.

Шаг 6 - Установите заднюю крышку печати

При установке задней крышки сначала пройдите через кронштейн трубки PTFE и установите порт натяжения ремня с правой стороны.

Шаг 7 - Закрутите винты задней крышки печати

Повторно закрепите заднюю крышку. Обратите внимание на различные типы используемых винтов (10 винтов и 4 винта, как показано ниже)

Шаг 8 - Натяните зубчатый ремень

Ослабьте два винта на другой сборке натяжителя, удерживайте шкивы на обоих концах инструментальной головки, перемещайте инструментальную головку вперед и назад несколько раз, наконец, закройте шкивы назад, а затем затяните 4 винта на двух натяжителях. Для конкретных операций, пожалуйста, обратитесь кПроцедура натяжения ремня

Шаг 9 - Установите заднюю крышку инструментальной головки

Установите заднюю крышку инструментальной головки и закрепите её 4 винтами (по 2 с каждой стороны). После завершения поместите верхнюю стеклянную крышку обратно на печать.

Шаг калибровки после операции

После замены углеродных стержней ремни необходимо повторно натянуть.

1. ВАЖНО: Сначала выключите принтер.
2. Ослабьте 4 винта натяжителя ремня (но НЕ выкручивайте их), затем плавно перемещайте печатную головку вперед-назад несколько раз и, наконец, переместите её в заднюю часть принтера. Затем снова затяните 4 винта. Пружинная система натяжителя ремня обеспечит правильное натяжение ремня.
3. ВАЖНО:НЕ перетягивайте винты натяжения ремня. Это можетпривести к повреждениюи не обеспечит лучших результатов. Просто затяните оба винта, как и любые другие, и не перетягивайте их.

Проверьте работоспособность

• Подключите питание и включите принтер;
• Запустите процедуру самодиагностики устройства, чтобы убедиться, что она прошла успешно.

Если возникнут какие-либо проблемы, сначала повторите шаги и проверьте все соединения, чтобы попробовать снова. Если проблемы сохранятся, обратитесь в сервисную службу за дополнительной помощью.
