Подготовка
Подготовьте Комплект подсветки для литофана на светодиодах в соответствии с размером напечатанной рамки. В этом руководстве в качестве примера используется комплект из 4 частей.
lithophane-led-backlight-board-kit_图1.png" alt="图 1.png" width="600">
Подключение плат подсветки LED

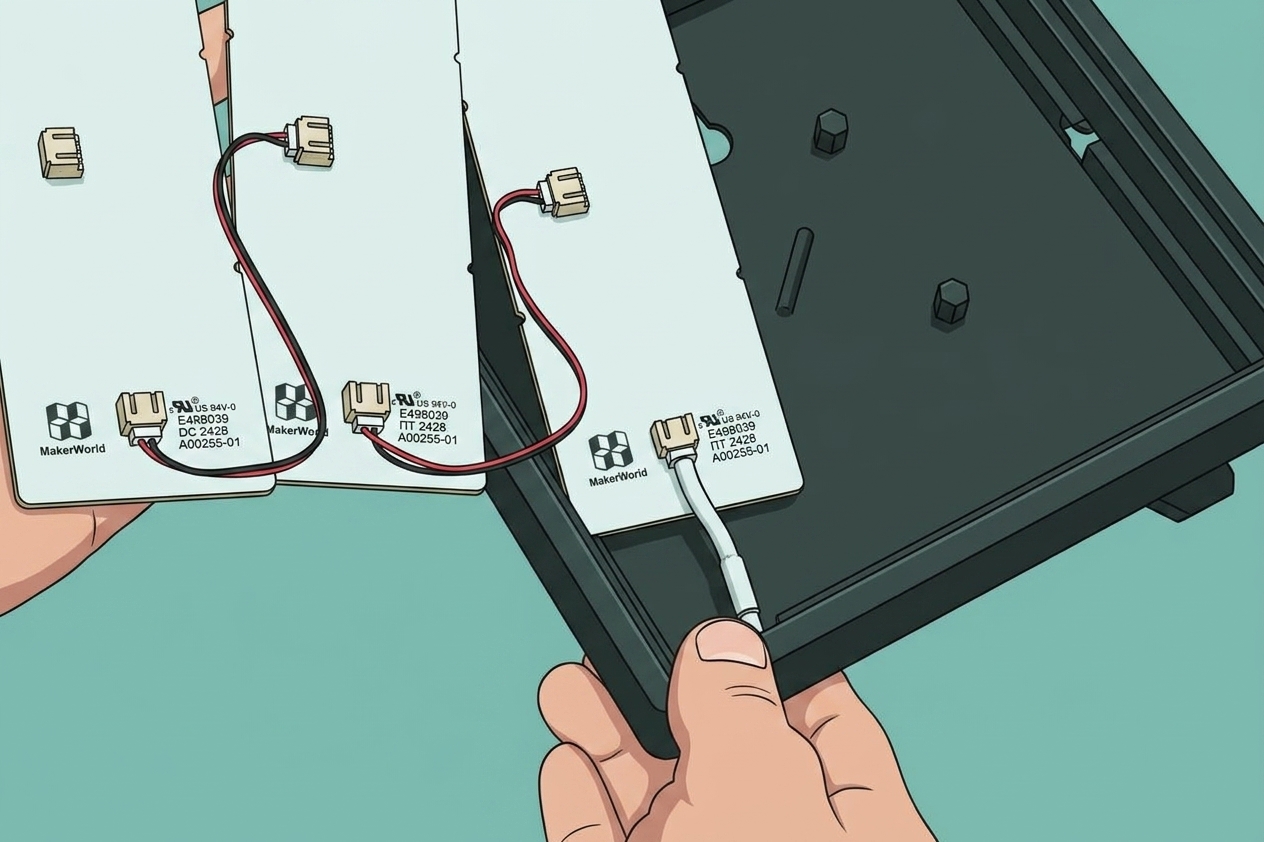

- Переверните платы подсветки LED на заднюю сторону и аккуратно расположите их в порядке, убедившись, что выступающая сторона интерфейса кабеля питания PH2.0 направлена вверх, затем подключите платы.
- Примечание:
- Make My Lithophane поддерживает три размера рамки, состоящие из 2, 3 или 4 плат. Каждая плата имеет два параллельных разъема питания, функционирующих как входные и выходные порты. Убедитесь, что все платы подключены и одна плата соединена с USB-кабелем питания. При необходимости измените способ подключения.
- Оба конца кабеля питания PH2.0 идентичны и могут использоваться взаимозаменяемо в любом порту.
- На этом этапе не подключайте USB-кабель питания к плате подсветки LED.
- Рекомендуемые способы подключения для разных размеров рамки:

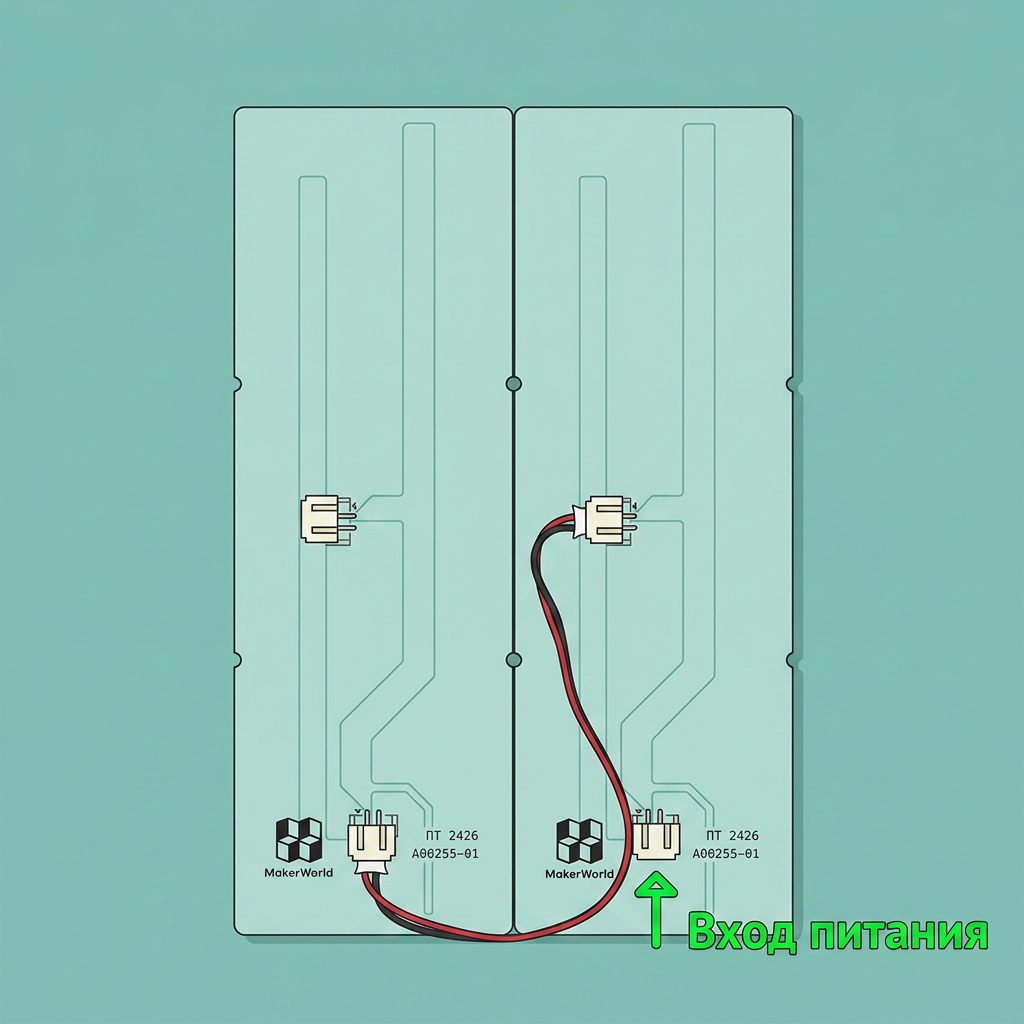

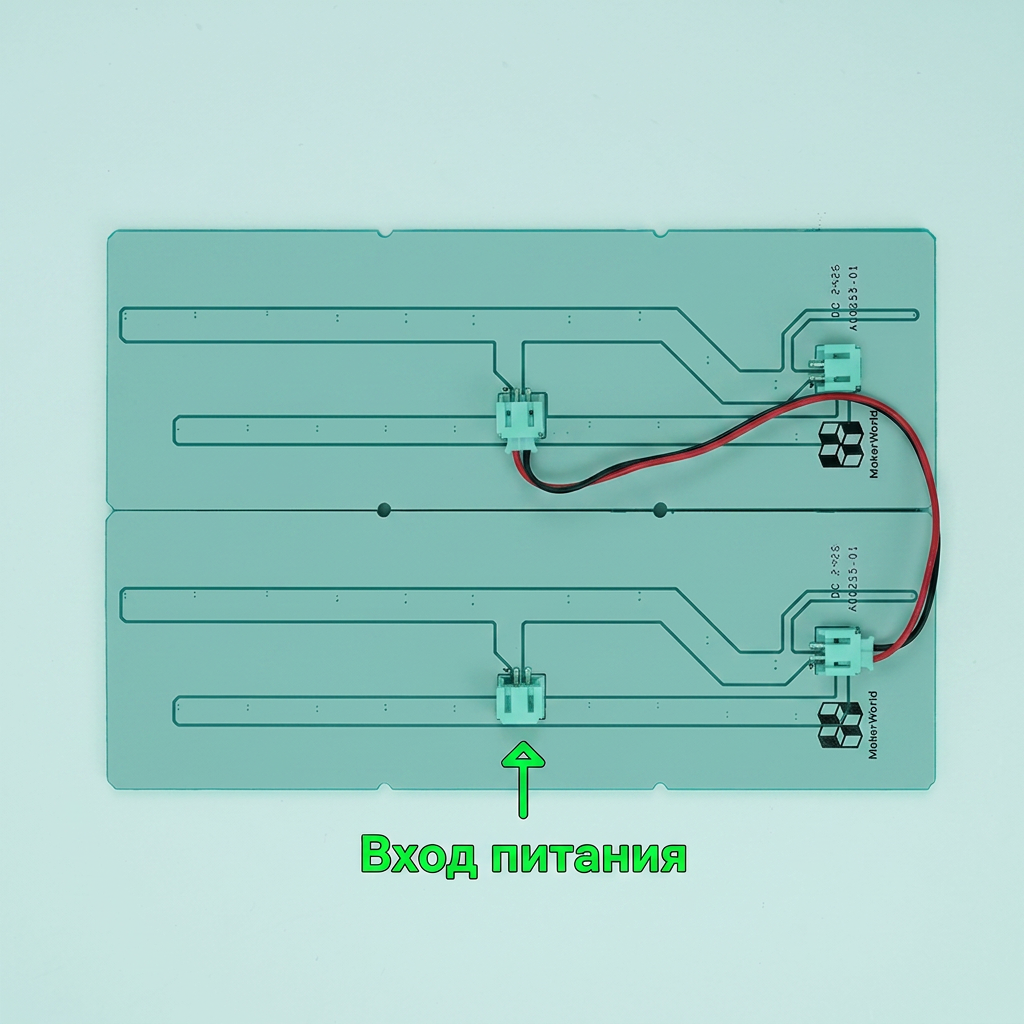

- 2 платы：
.png) |
 |
- 3 платы：
.png)

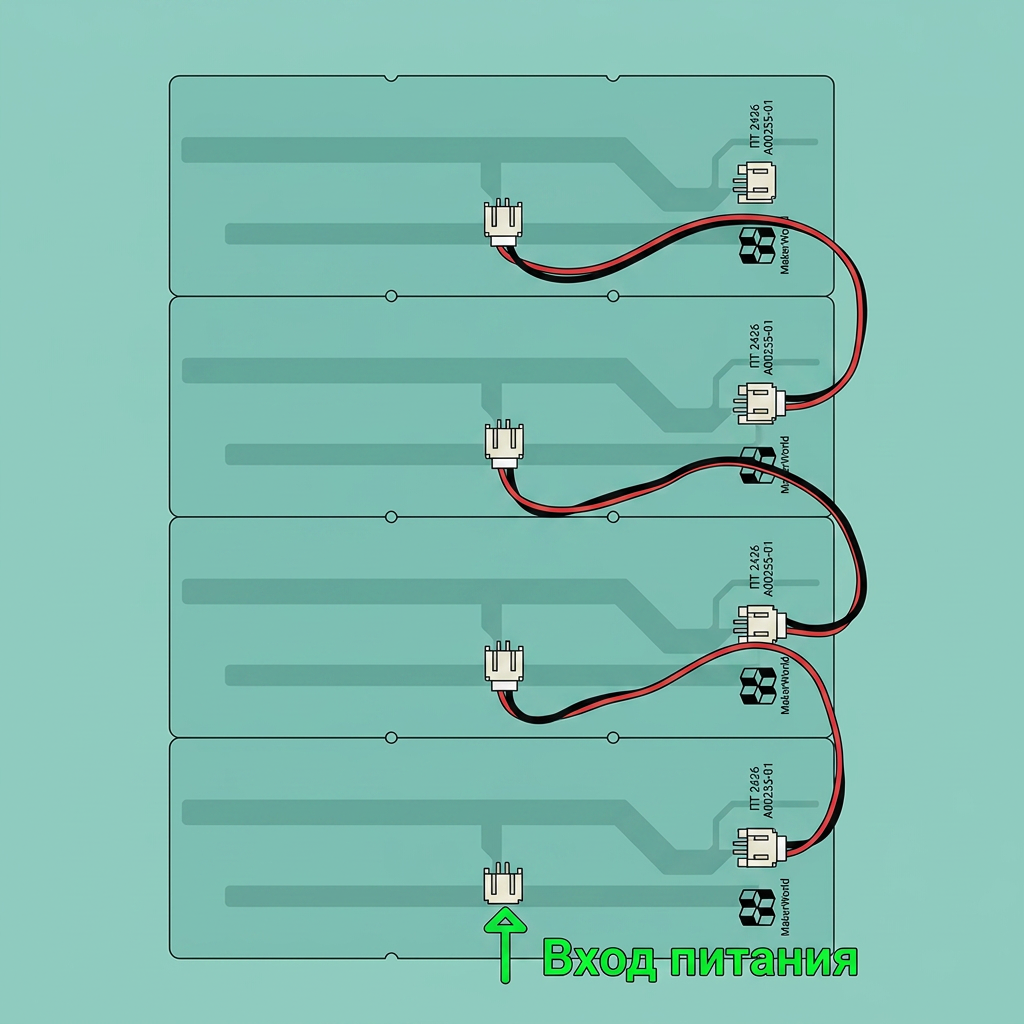

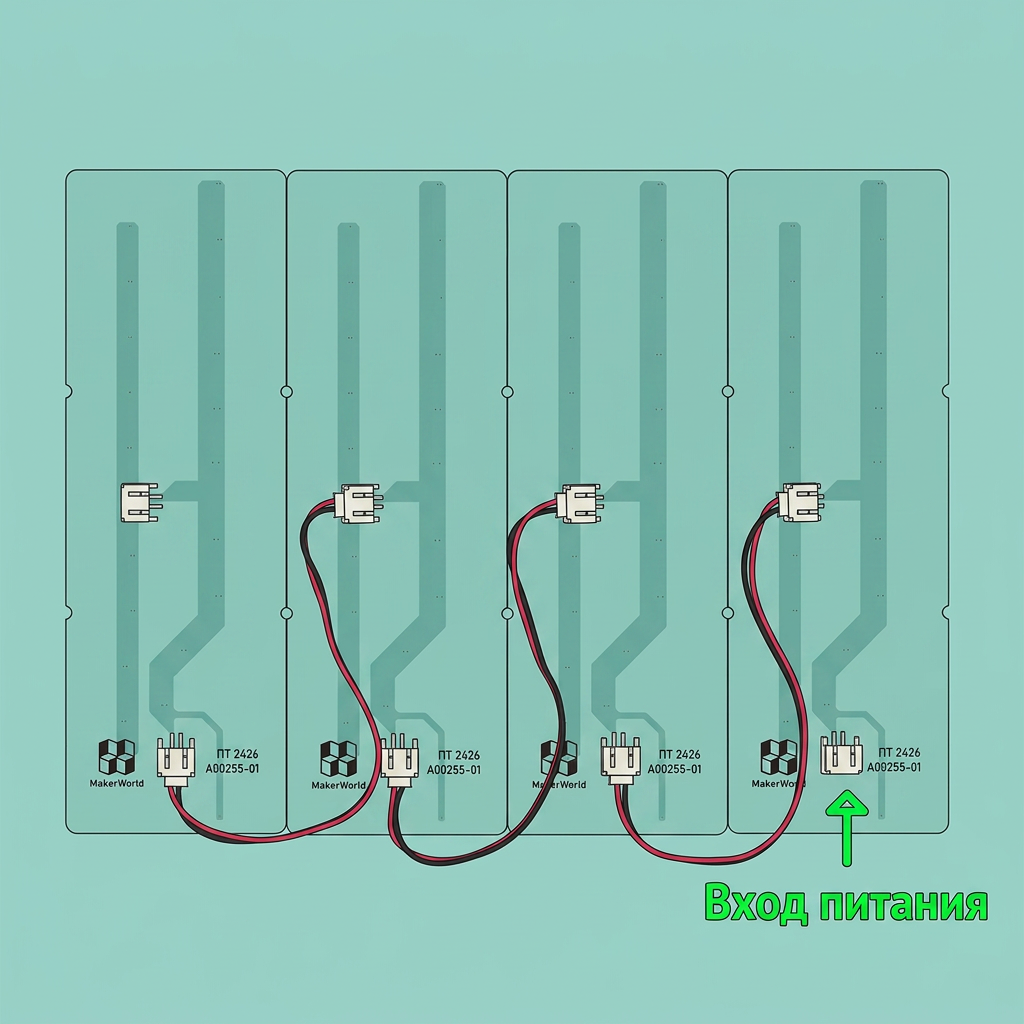

- 4 платы：
.png) |
 |
Подключение кабеля питания

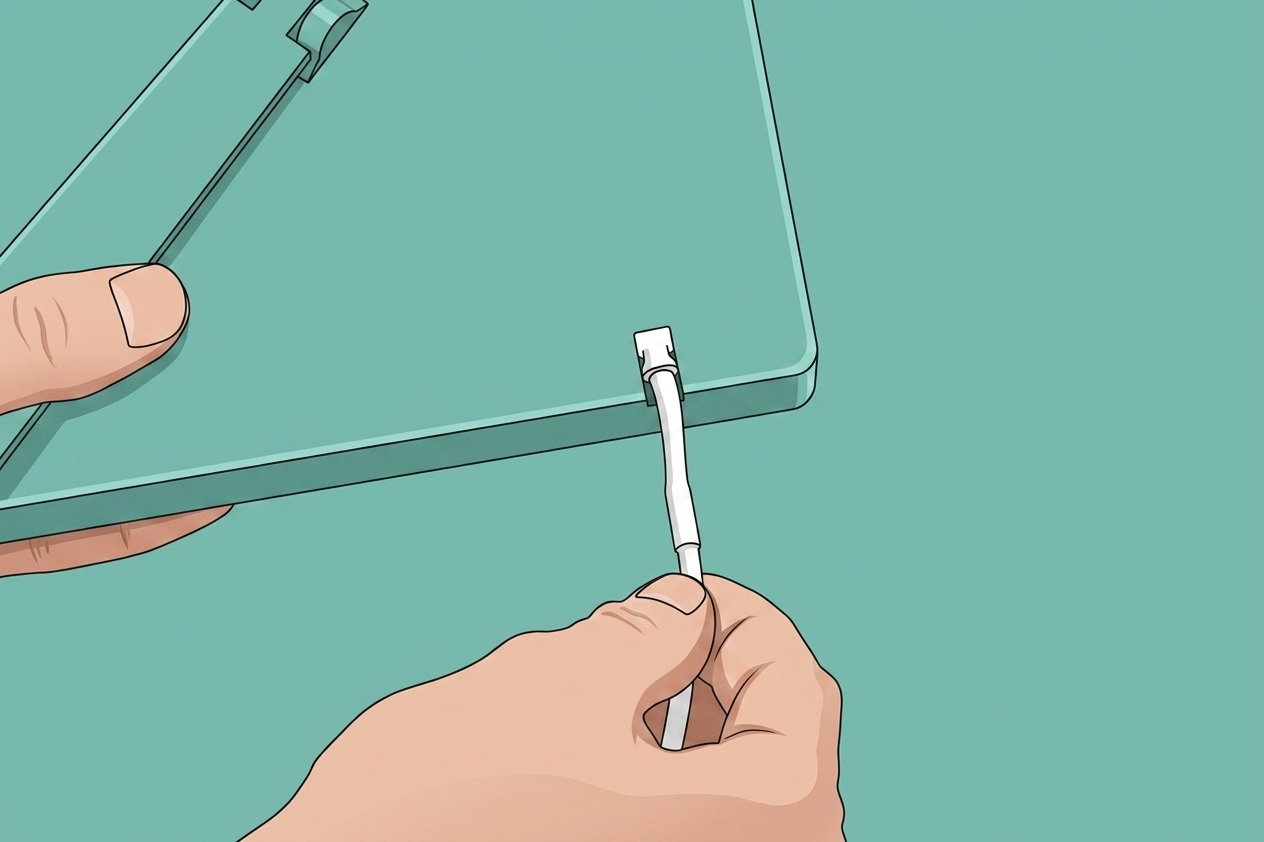

- В зависимости от ориентации вашего литофана (вертикальная или горизонтальная), пропустите USB-кабель питания через зарезервированное отверстие в рамке.

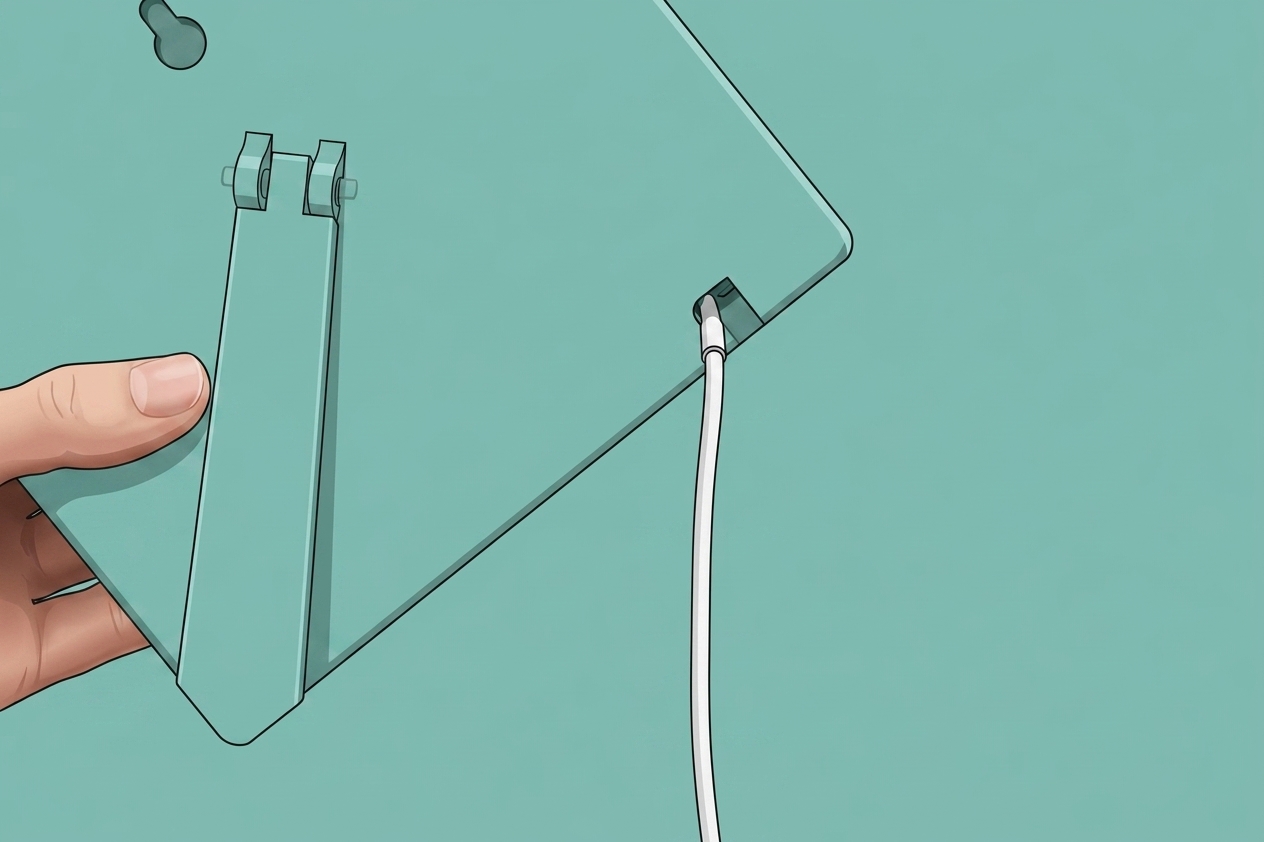

- Подключите конец PH2.0 USB-кабеля питания к плате подсветки LED (в рамке есть два отверстия; выберите подходящее отверстие в зависимости от ориентации вашего литофана).
 |
 |
 |
Фиксация плат подсветки LED
- Отрегулируйте положение соединительных кабелей внизу плат подсветки LED, чтобы они лежали ровно.
- Закрепите платы подсветки LED под маленькими зажимами внутри краев рамки и уложите их ровно в рамке.
- Вставьте кабель питания в монтажный порт.
Примечание: Если платы не лежат ровно, проверьте, полностью ли удалены внутренние опоры рамки или аккуратно ли размещены соединительные кабели.
 |
 |
Установка литофана
Аккуратно откройте паз для вставки рамки и вставьте напечатанный литофан в рамку.
 |
 |
Включение

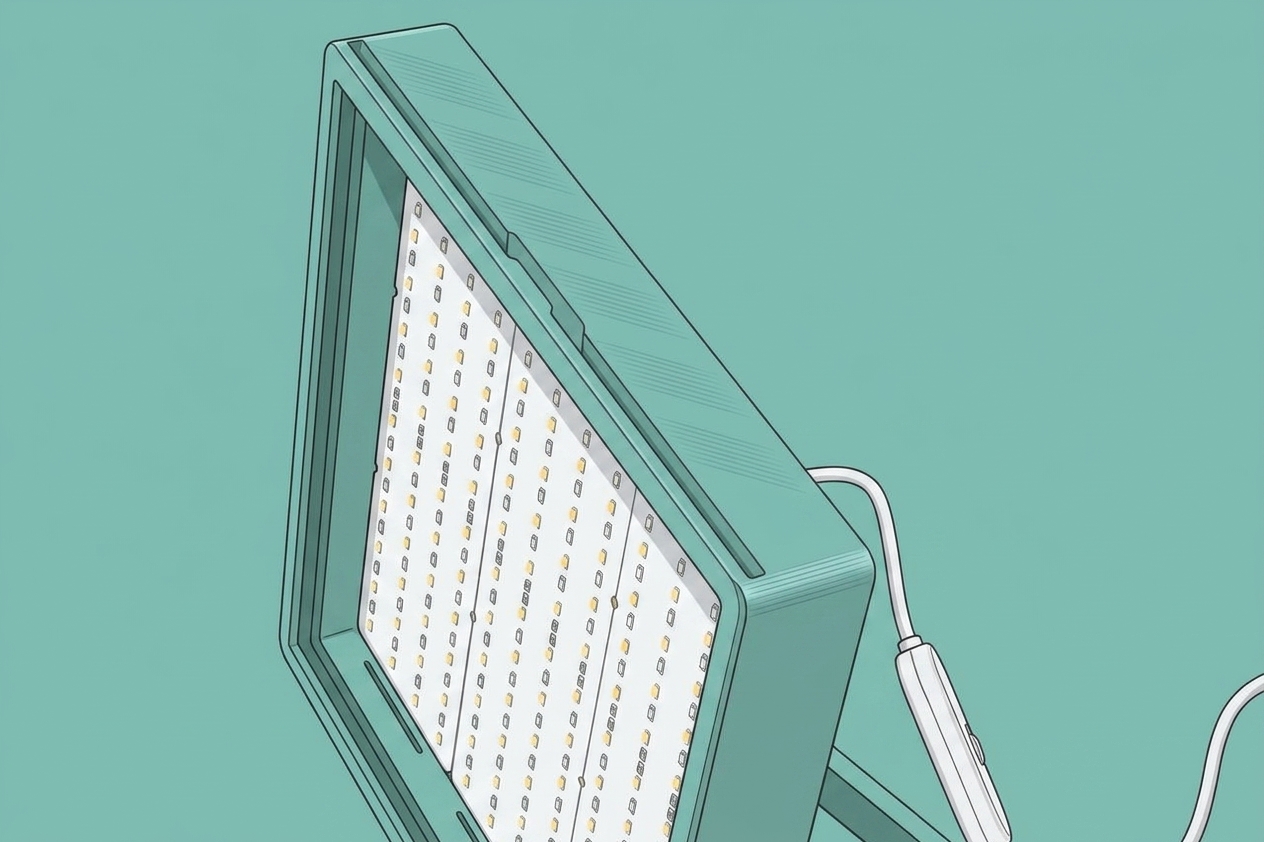

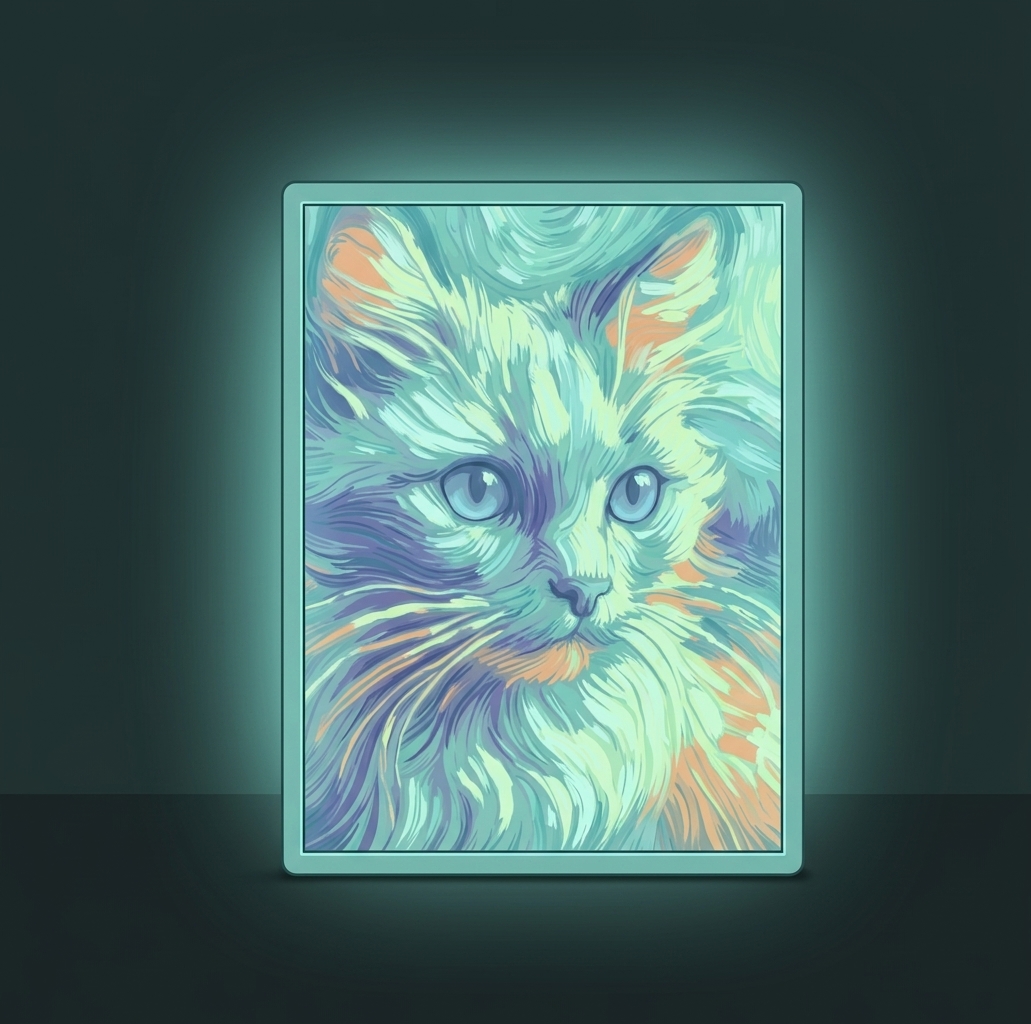

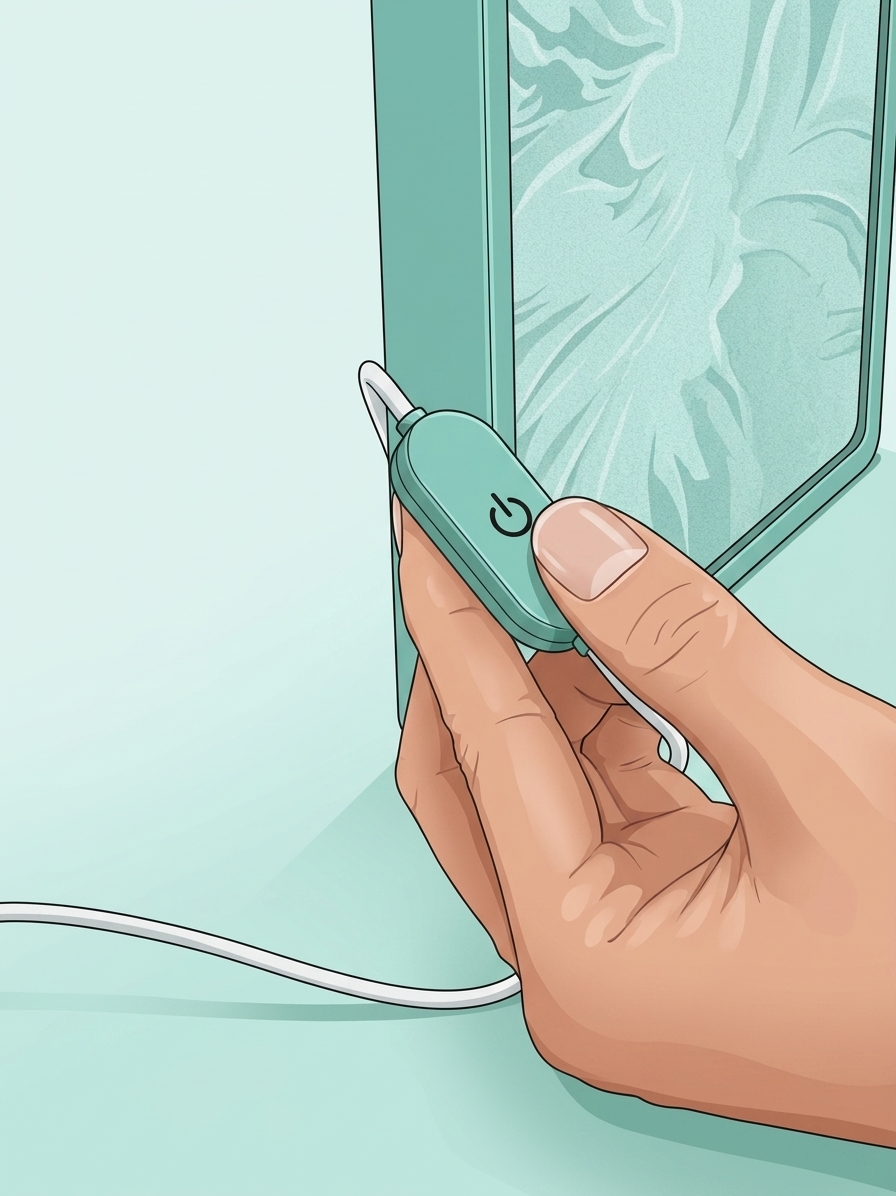

Подключите питание, коснитесь переключателя, чтобы зажечь литофан. Долгое нажатие на переключатель позволяет регулировать яркость.
 |
 |

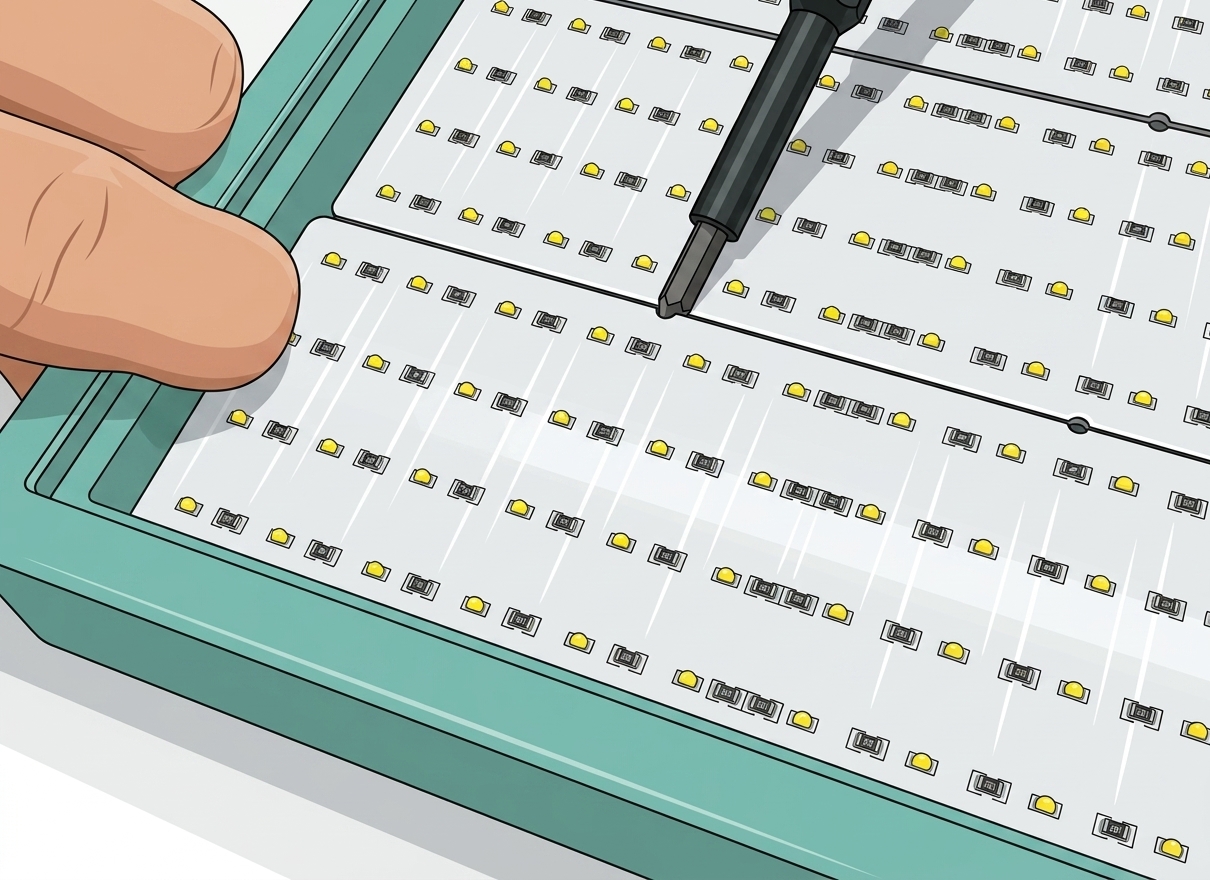

Если вам нужно снять световую панель, нажмите на одну сторону защелки и используйте отвертку, чтобы вынуть световую панель через зазор.
.jpg)
