Z-мотор

Что такое Z-мотор

Z-мотор — это шаговый двигатель с кабелем и приводным колесом, который перемещает нагреваемый стол в направлении оси Z через Z-ремень.

Когда использовать

• Z-мотор сгорел и не работал
• Сервисная команда подтвердила неисправность Z-мотора с помощью анализа логов.

Необходимые инструменты и материалы

1. Новый Z-мотор
2. Шестигранный ключ H2.0

Предупреждение о безопасности и состояние принтера перед началом работы

1. Отключите питание и отсоедините шнур питания;

2. Необходимо очистить основание принтера от посторонних предметов, чтобы обеспечить равномерное опускание нагреваемого стола вниз;

3. Перед переворачиванием принтера необходимо снять верхнюю стеклянную крышку и ЖК-дисплей.

Инструкция по выполнению работ

Шаг 1 — Очистка нижнего основания

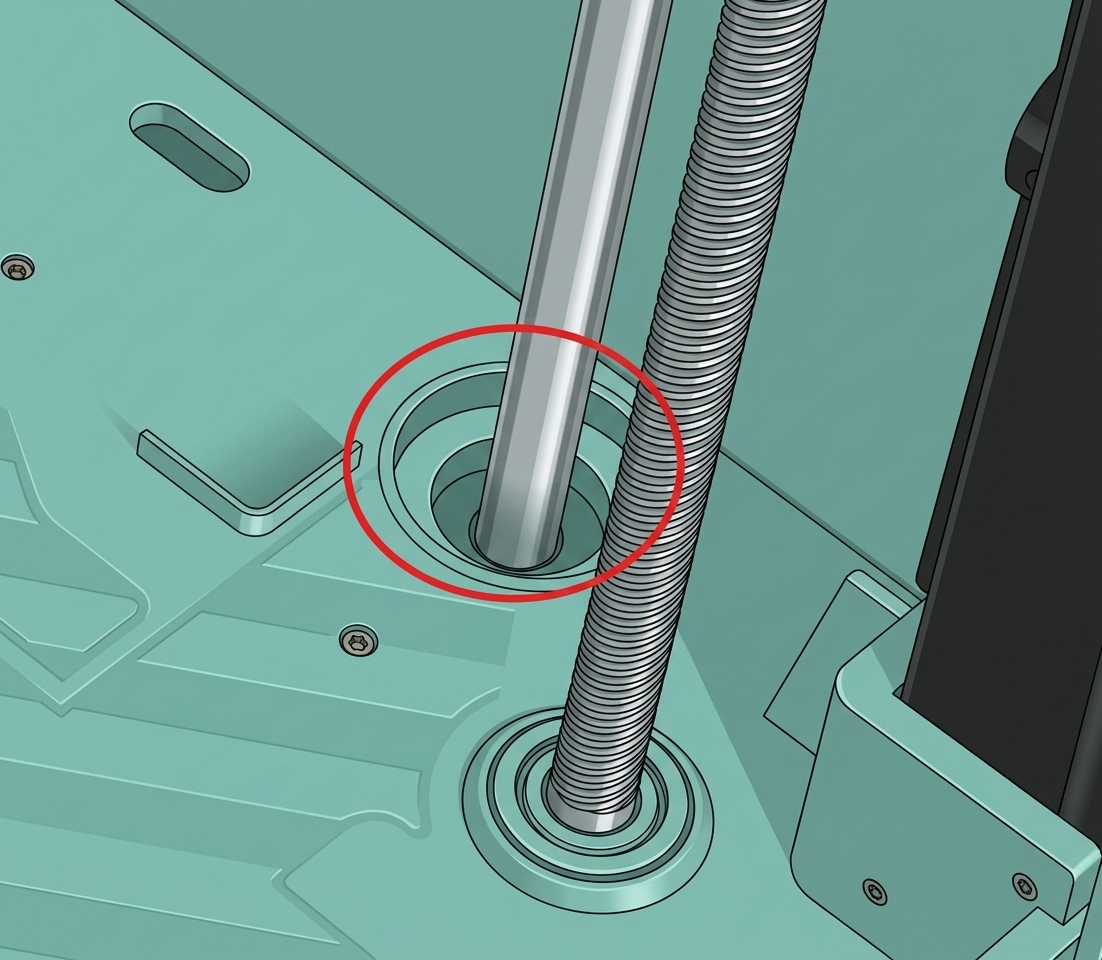

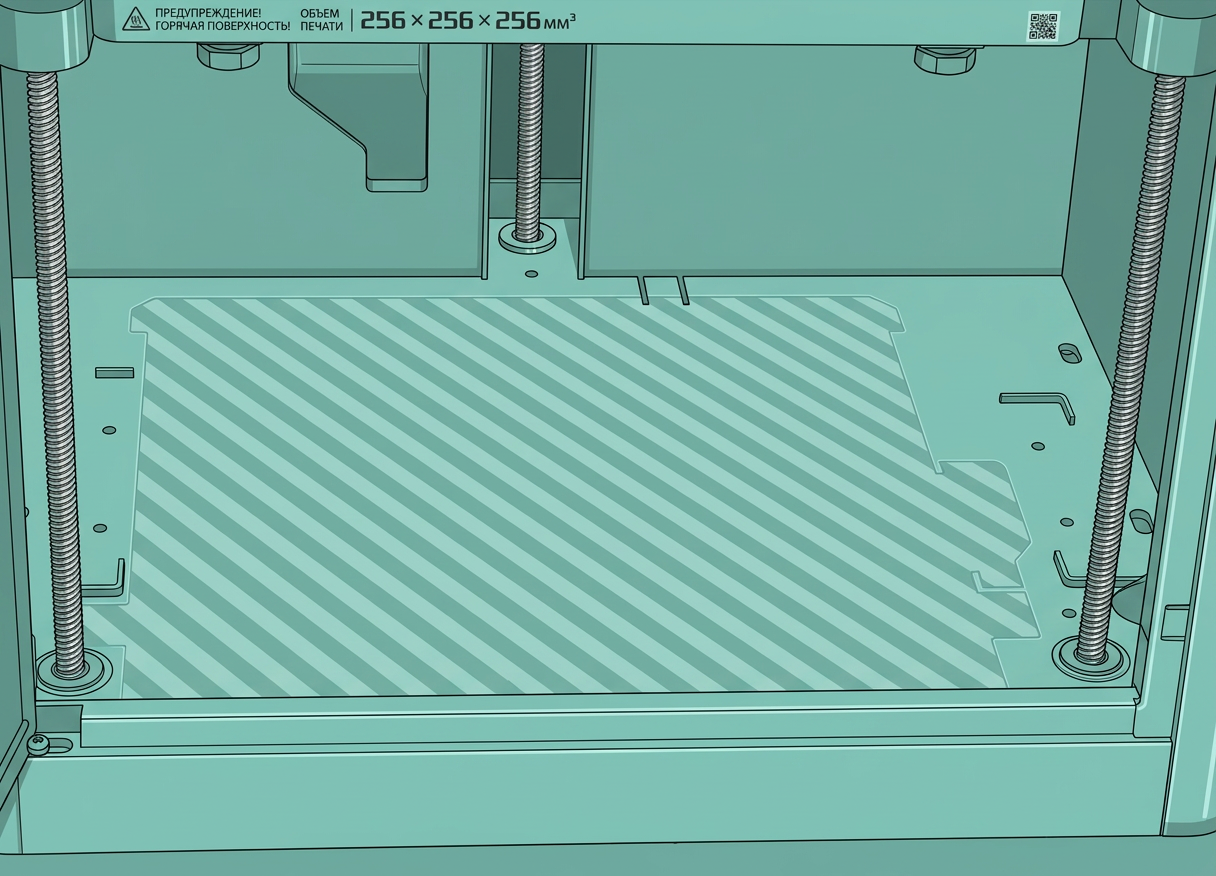

Очистите предметы на нижнем основании, особенно остатки на полированных валах, а затем снимите верхнюю стеклянную крышку.

Шаг 2 — Опустите нагреваемый стол вниз и зафиксируйте слайдеры

Существует два случая, и метод выполнения отличается.

Случай 1: Мотор все еще работает

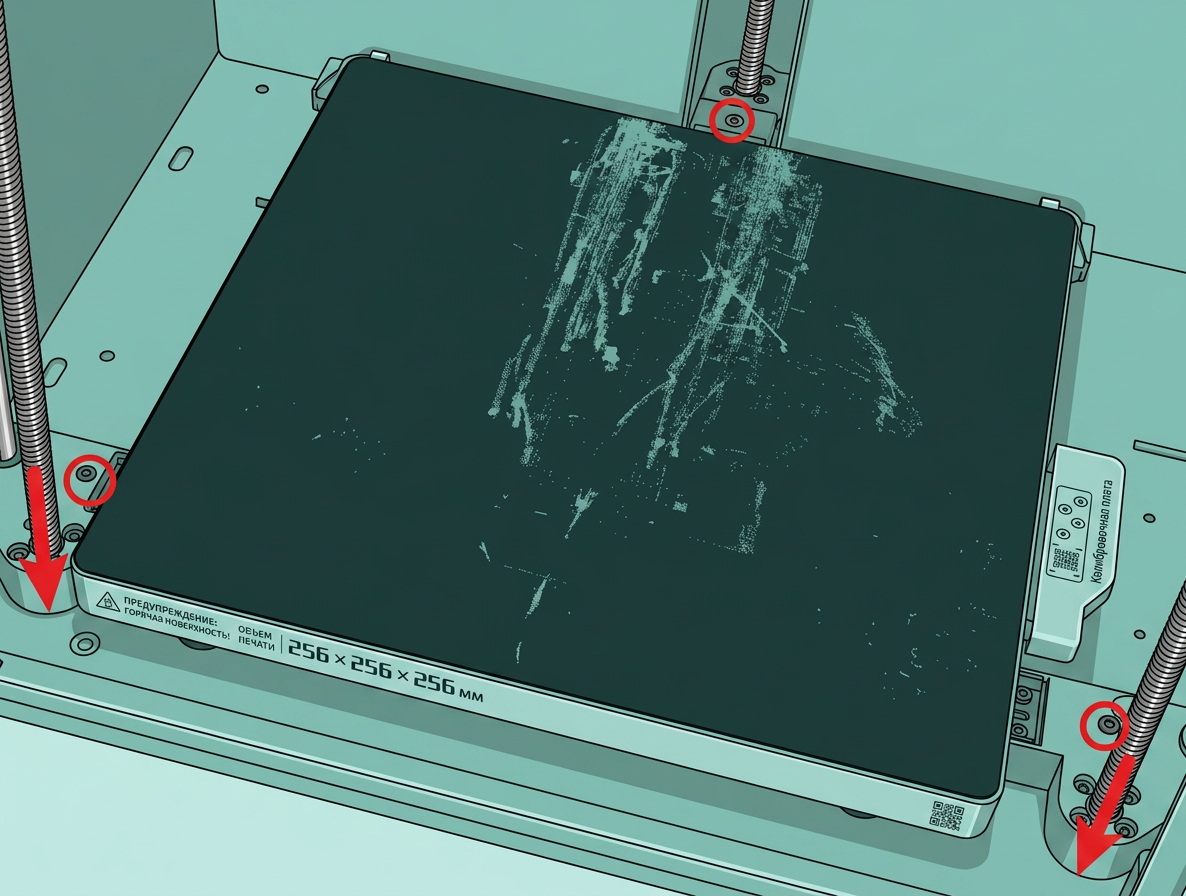

Управляя через экран, опустите нагреваемый стол вниз и зафиксируйте 3 слайдера 3 винтами, как при первоначальной разблокировке нагреваемого стола при распаковке. Затем выключите принтер и отсоедините шнур питания.

Случай 2: Z-мотор полностью вышел из строя

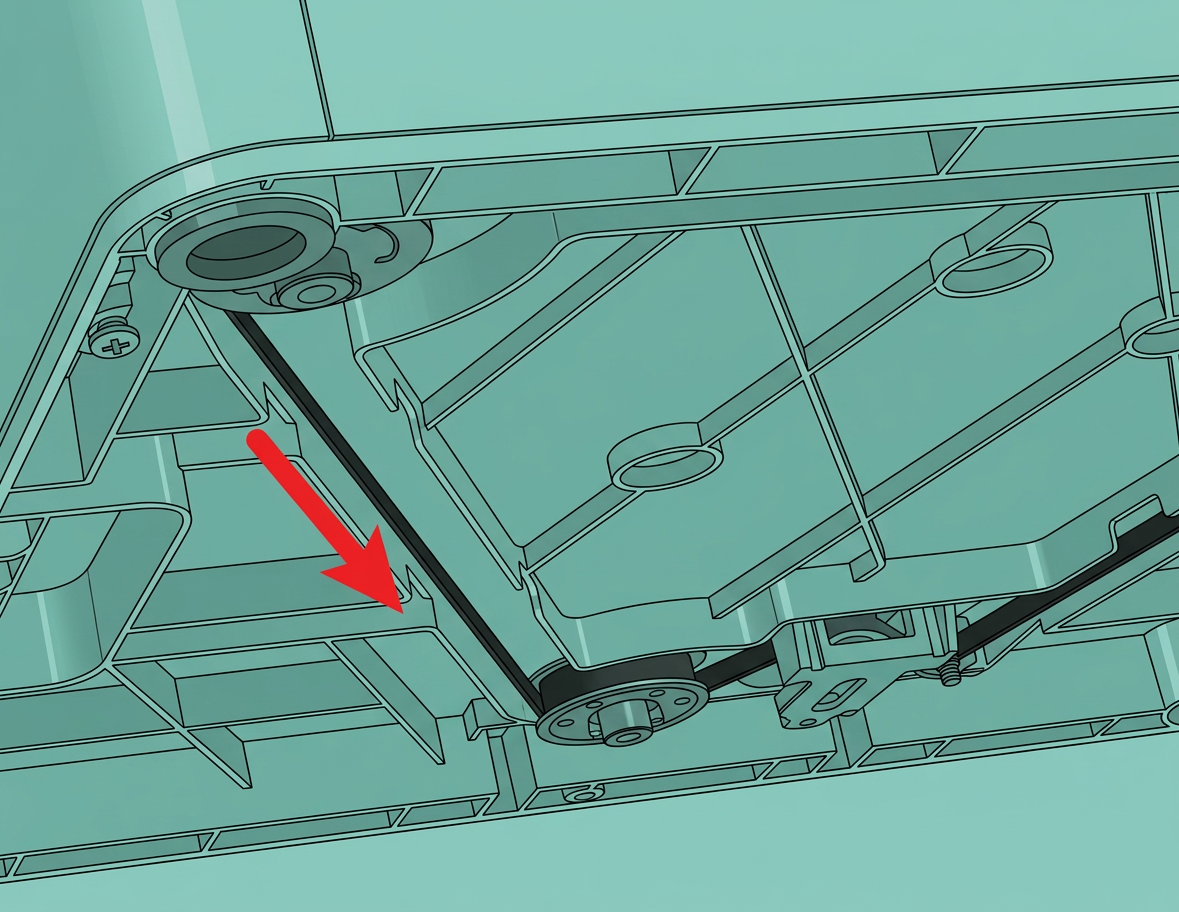

Выключите принтер, отсоедините шнур питания, наклоните принтер, вручную переместите Z-ремень, чтобы опустить нагревательный стол вниз, и затем закрепите 3 слайдера 3 винтами.

Шаг 3 - Открутите винты

ПРИМЕЧАНИЕ: В этой процедуре используется много винтов. Пожалуйста, подпишите их и разложите по отдельным группам, чтобы избежать проблем.

Открутите винты с задней крышки, как показано ниже (10 винтов на первой картинке и 4 на второй). Обратите внимание, что есть 2 типа винтов, и вам нужно будет держать их раздельно, чтобы помнить, какие винты использовать для каких областей при сборке.

Шаг 4 - Снимите заднюю крышку

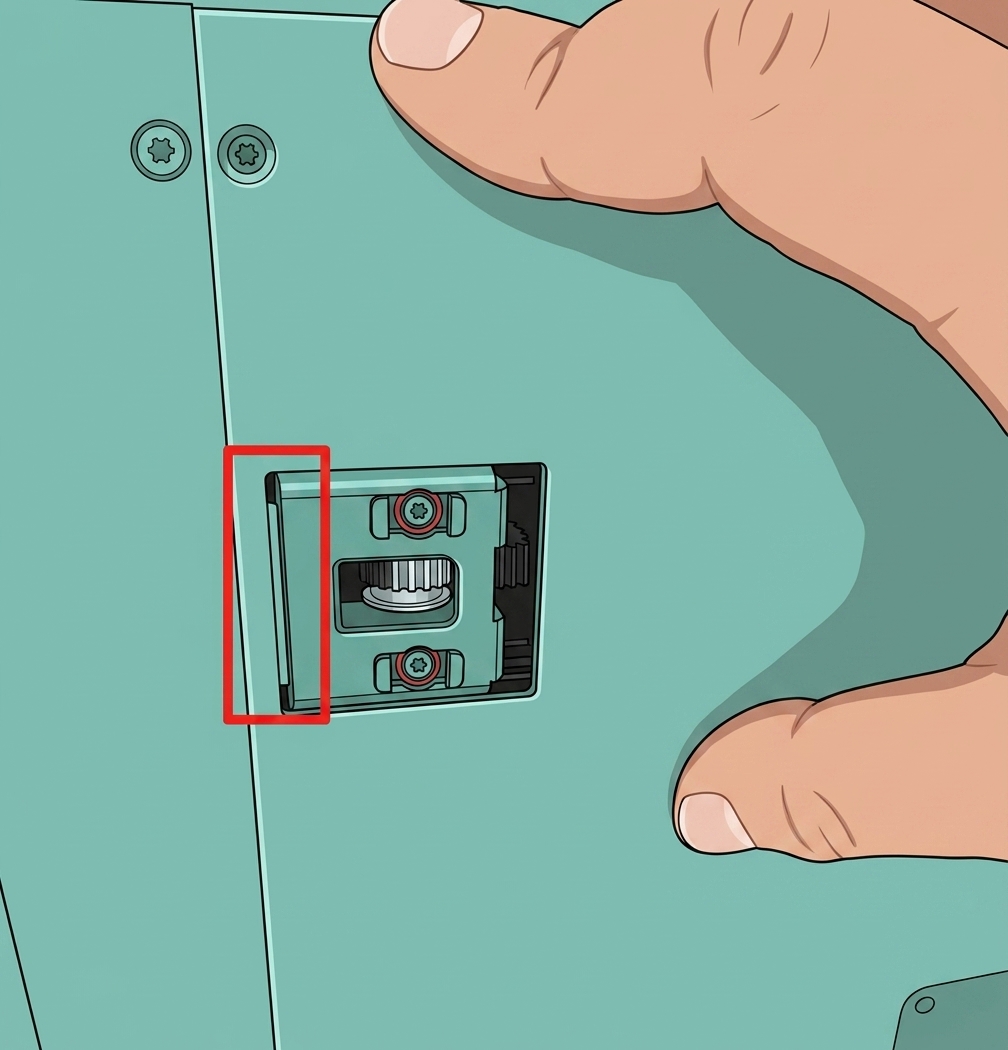

Снимите заднюю крышку, сначала отключив механизм натяжения ремня с левой стороны, а затем с правой, чтобы избежать застревания.

Шаг 5 - Отсоедините кабель мотора

Найдите MC плату, отсоедините кабель Z-мотора внизу MC платы и снимите цилиндрическое ферритовое кольцо.

Шаг 6 - Снимите квадратное ферритовое кольцо

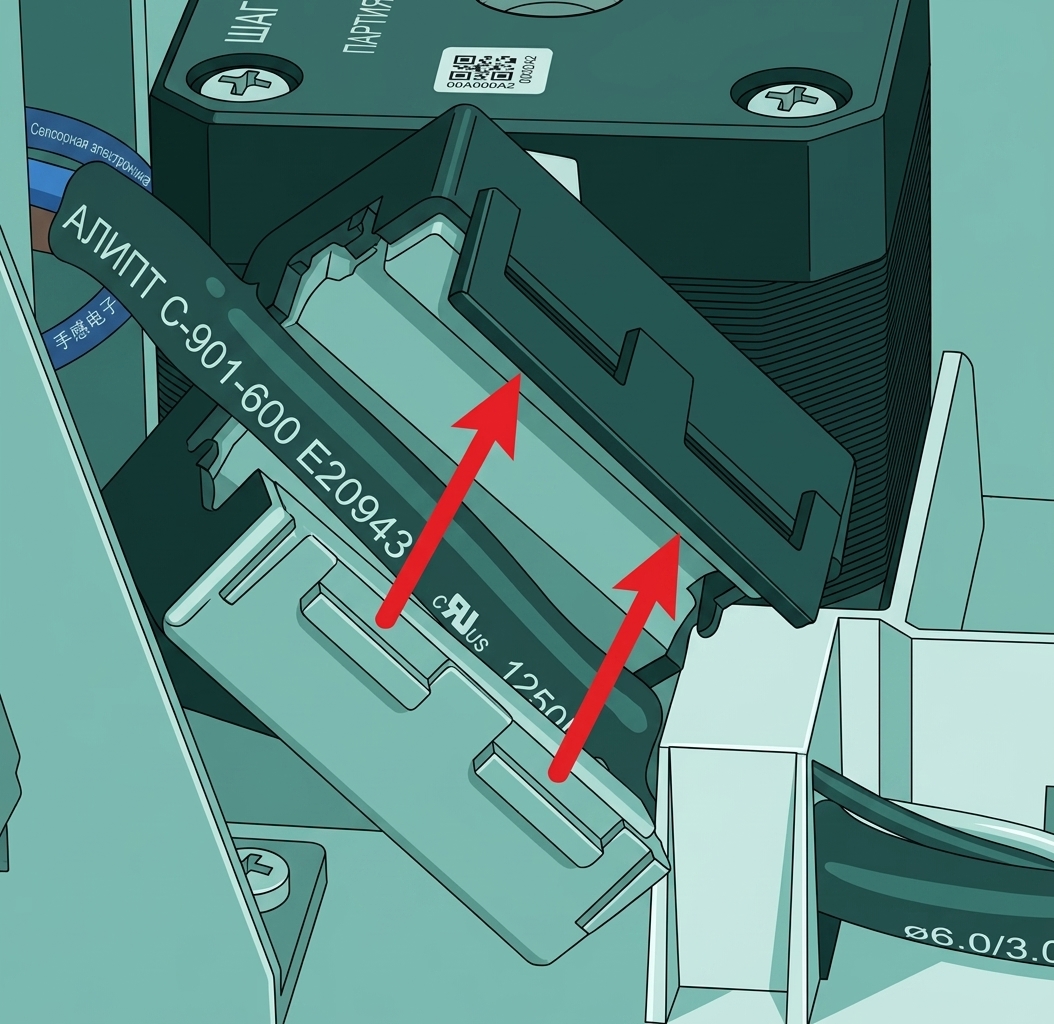

Поверните фиксатор квадратного ферритового кольца наружу, отсоедините его, а затем снимите квадратное ферритовое кольцо.

Шаг 7 - Освободите кабели мотора

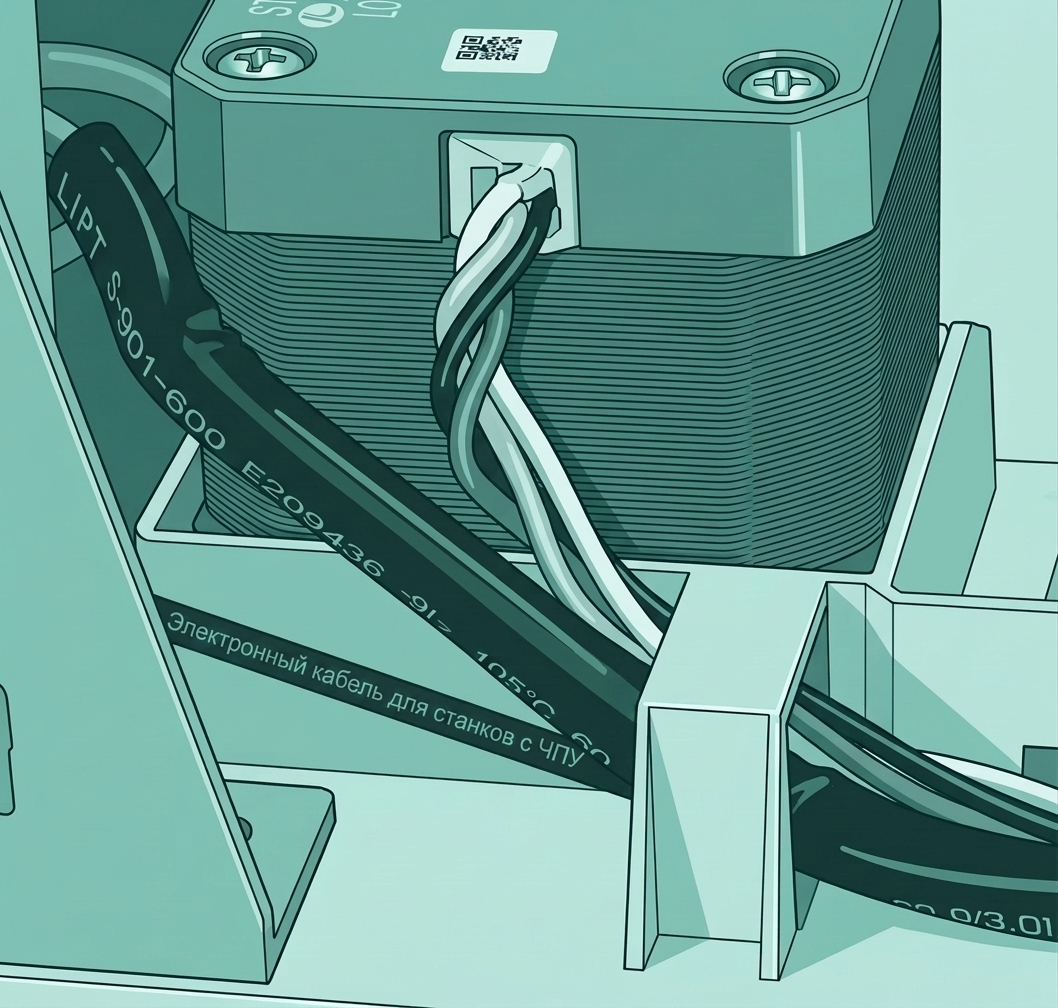

Отсоедините кабель мотора от фиксаторов и отверстий для прокладки.

Шаг 8 - Снимите LCD экран

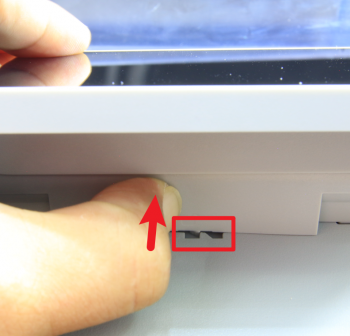

Наклоните экран вверх и надавите снизу с небольшим усилием (см. картинку), чтобы отщелкнуть фиксатор, и сдвиньте вправо, чтобы отключить LCD экран высокого разрешения.

high-resolution-screen_350px-buckle.png"/>

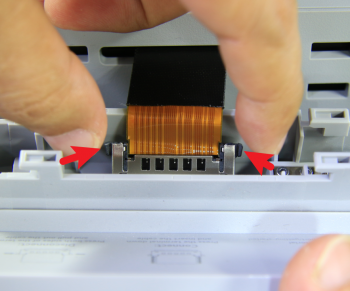

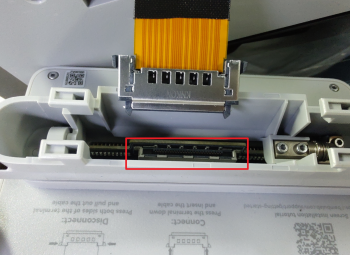

Нажмите с обеих сторон на разъем FPC, чтобы отключить соединение, и снимите LCD экран высокого разрешения.

Шаг 9 - Переверните принтер вверх дном

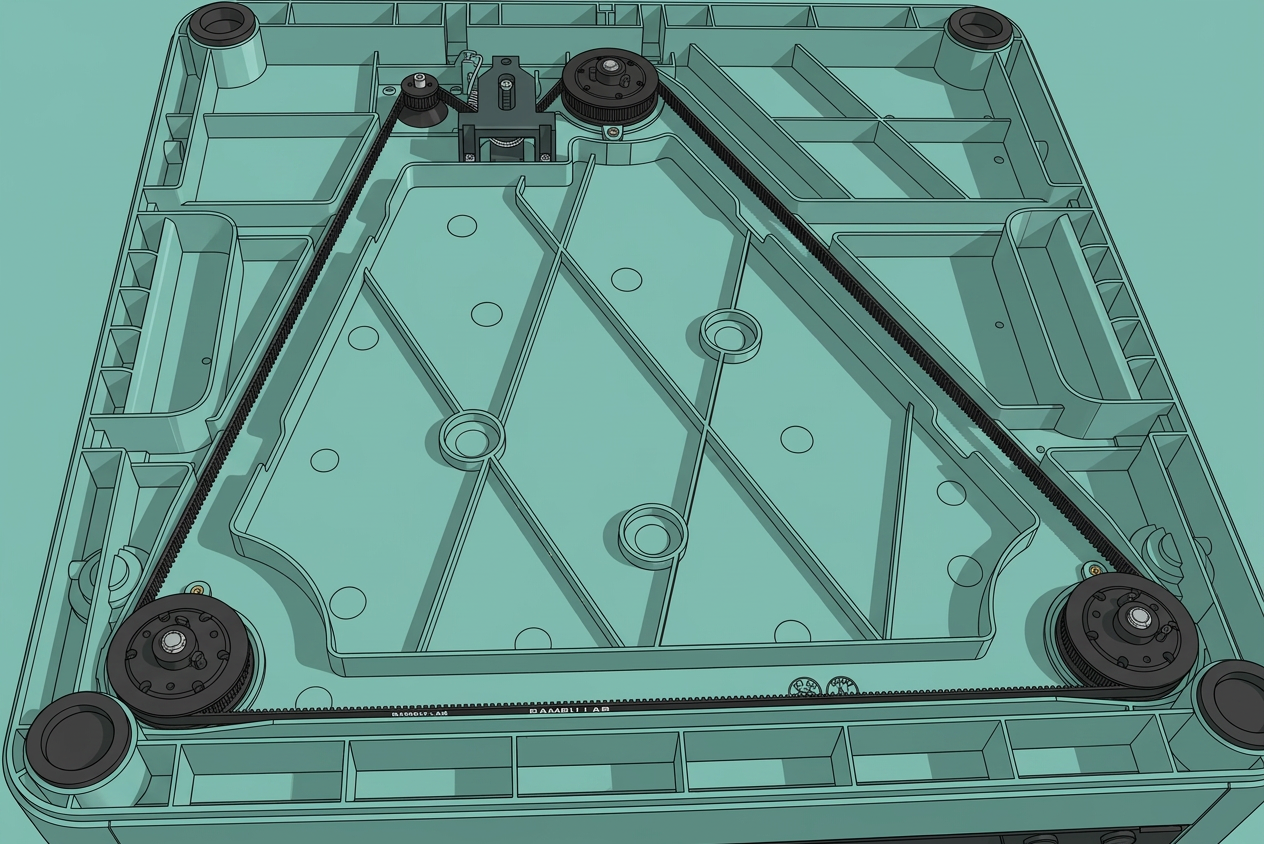

Переверните принтер вверх дном, так чтобы низ принтера смотрел вверх.

Шаг 10 - Освободите натяжной шкив

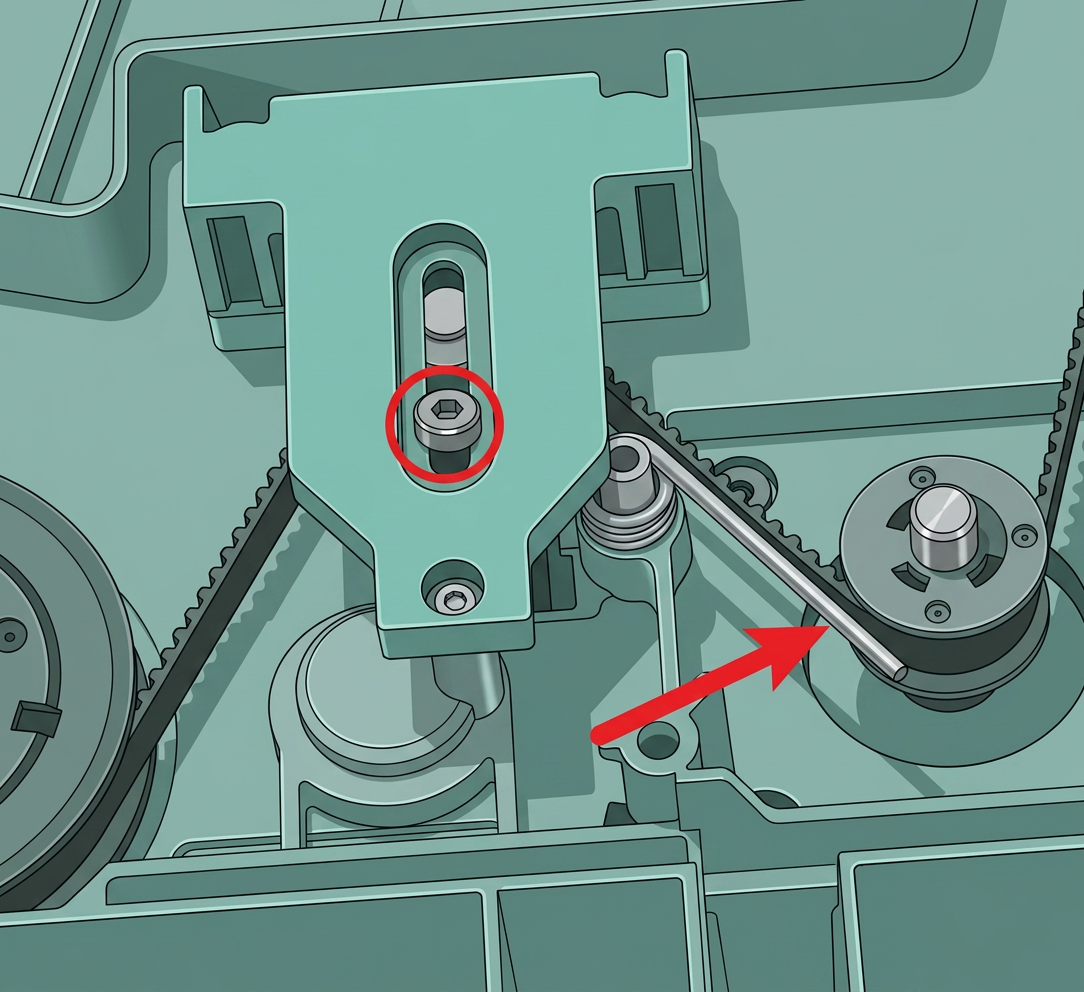

Освободите пружину кручения и ослабьте черный регулировочный винт с помощью шестигранного ключа H2.0, чтобы ослабить ремень.

Шаг 11 - Снимите Z-мотор

Открутите 4 винта. Момент затяжки этих 4 винтов велик. Рекомендуется использовать надежный шестигранный ключ для их откручивания, иначе может произойти срыв головки винта. При откручивании последнего винта удерживайте мотор рукой, чтобы предотвратить его падение.

Шаг 12 - Установка Z-мотора

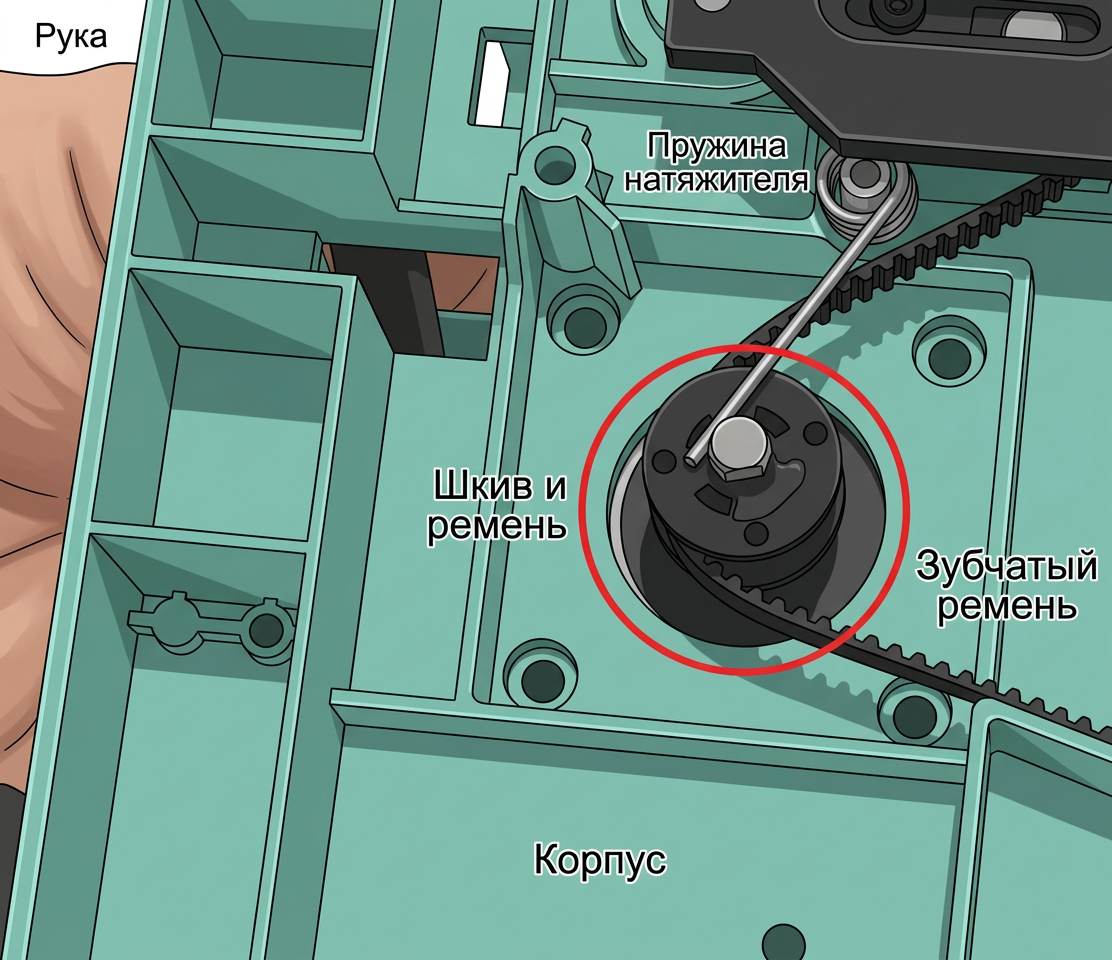

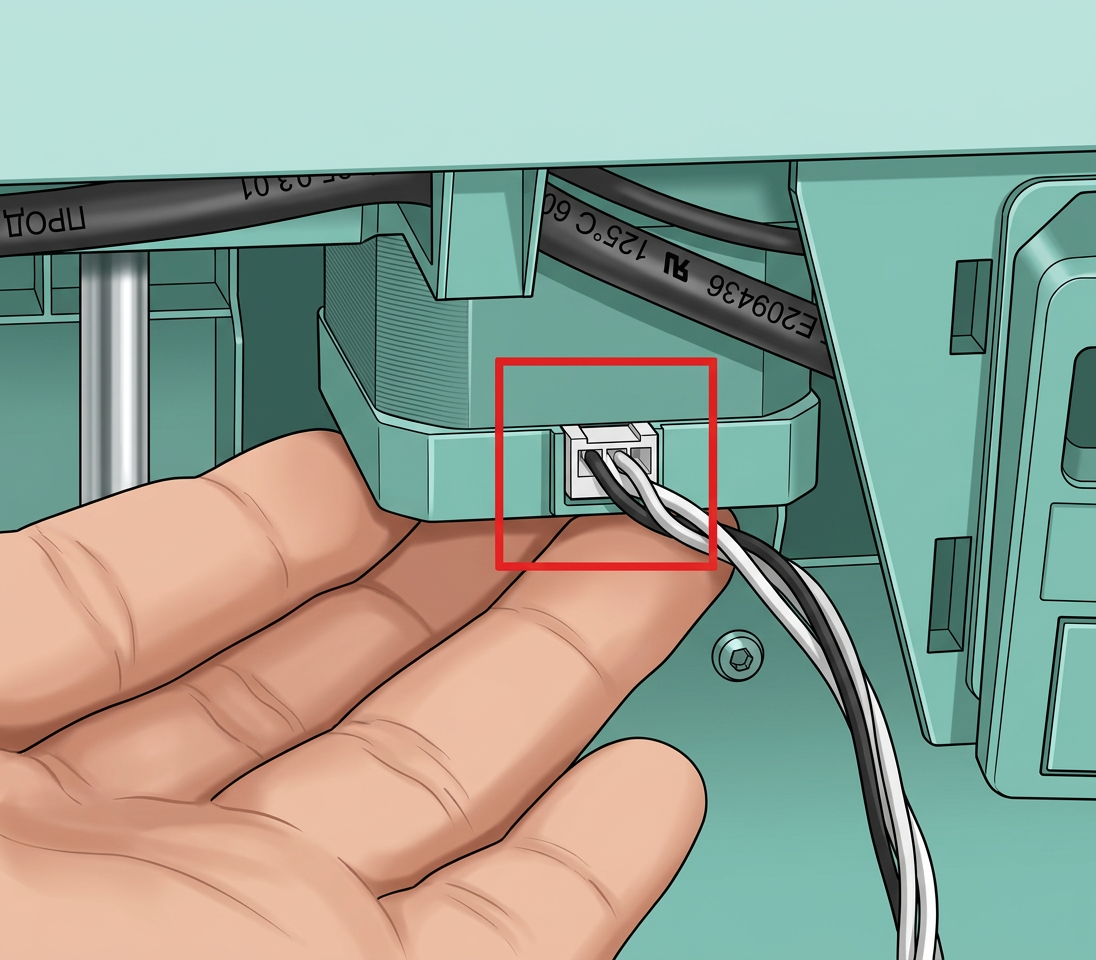

Установите новый Z-мотор на место. Вы можете проверить направление установки согласно ориентации кабеля мотора на шаге 11. Затяните 4 винта диагональным методом.

Шаг 13 - Натяжение пружины и фиксация натяжителя

Изогните пружину в положение натяжения и затяните черный винт шестигранным ключом H2.0.

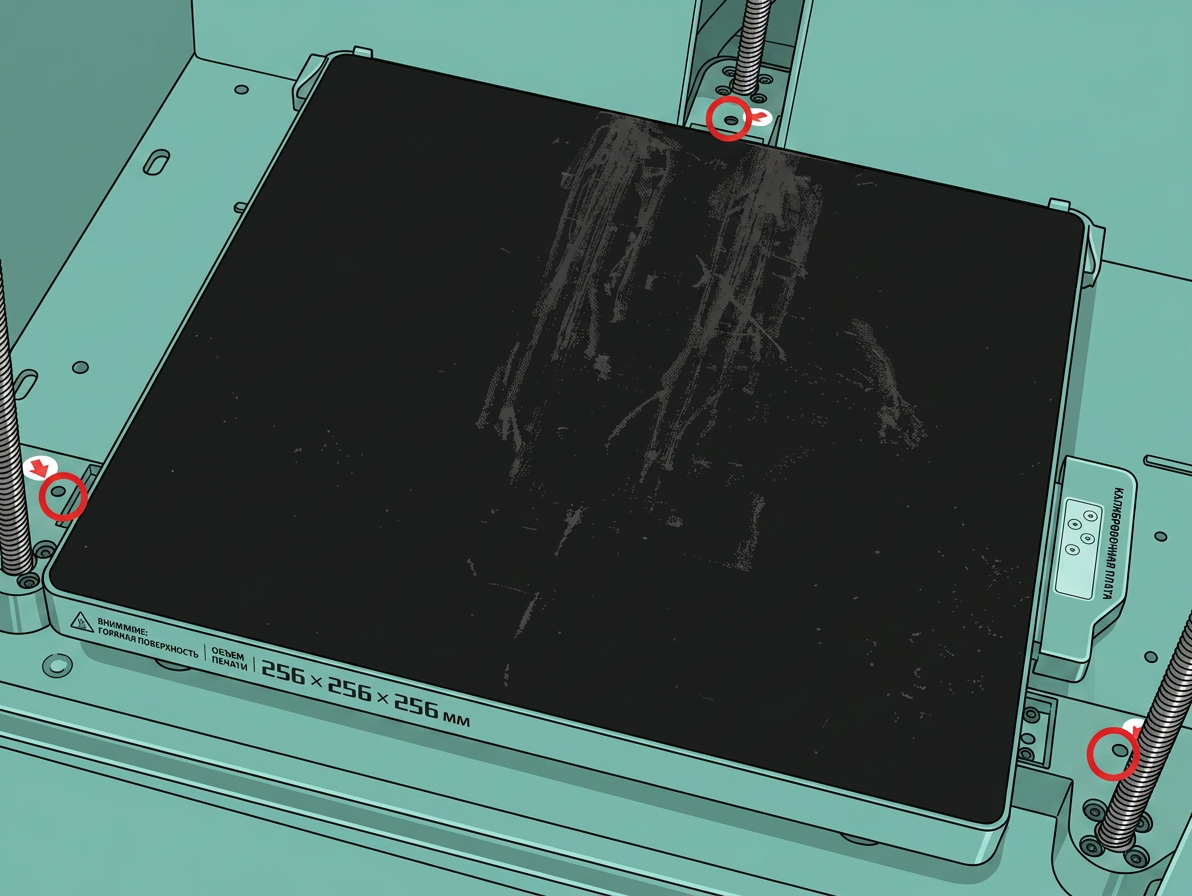

Шаг 14 - Откручивание винтов фиксации слайдера, проверка работы

Переверните принтер обратно, поставьте его вертикально и открутите фиксирующие винты на 3 слайдерах. Затем наклоните принтер и перемещайте Z-ремень вперед и назад, чтобы подтвердить, что heated bed может двигаться вверх и вниз.

Шаг 15 - Установка LCD-экрана

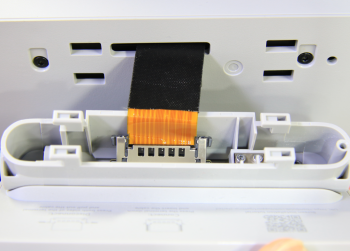

Вытяните FPC и вставьте разъем FPC в порт на задней части LCD-экрана высокого разрешения, надавив на обе стороны разъема FPC.

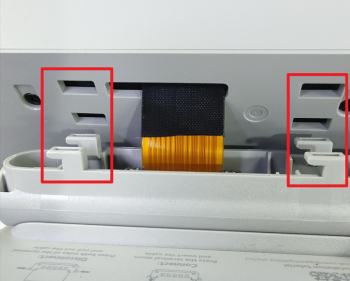

Вставьте излишек кабеля FPC в принтер и установите LCD-экран высокого разрешения в 4 паза принтера, затем аккуратно надавите влево до щелчка защелки.

Шаг 16 - Прокладка кабеля мотора

Проложите кабель мотора через два кабельных отверстия и две защелки на нижней базе и закрепите на боковой защелке, как перед снятием.

Шаг 17 - Установка цилиндрического ферритового кольца, подключение кабеля мотора

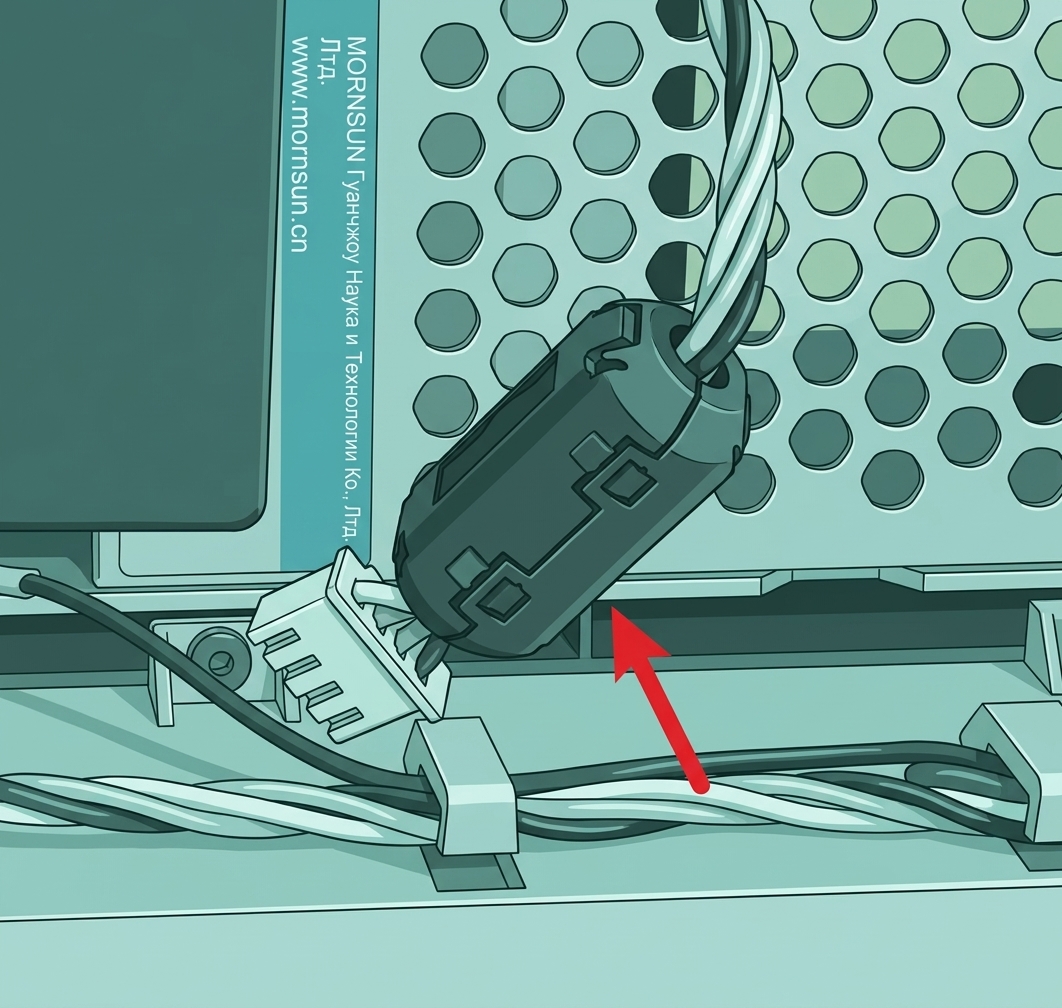

Установите цилиндрическое ферритовое кольцо на кабель мотора и подключите кабель к разъему платы MC, дважды проверьте подключение.

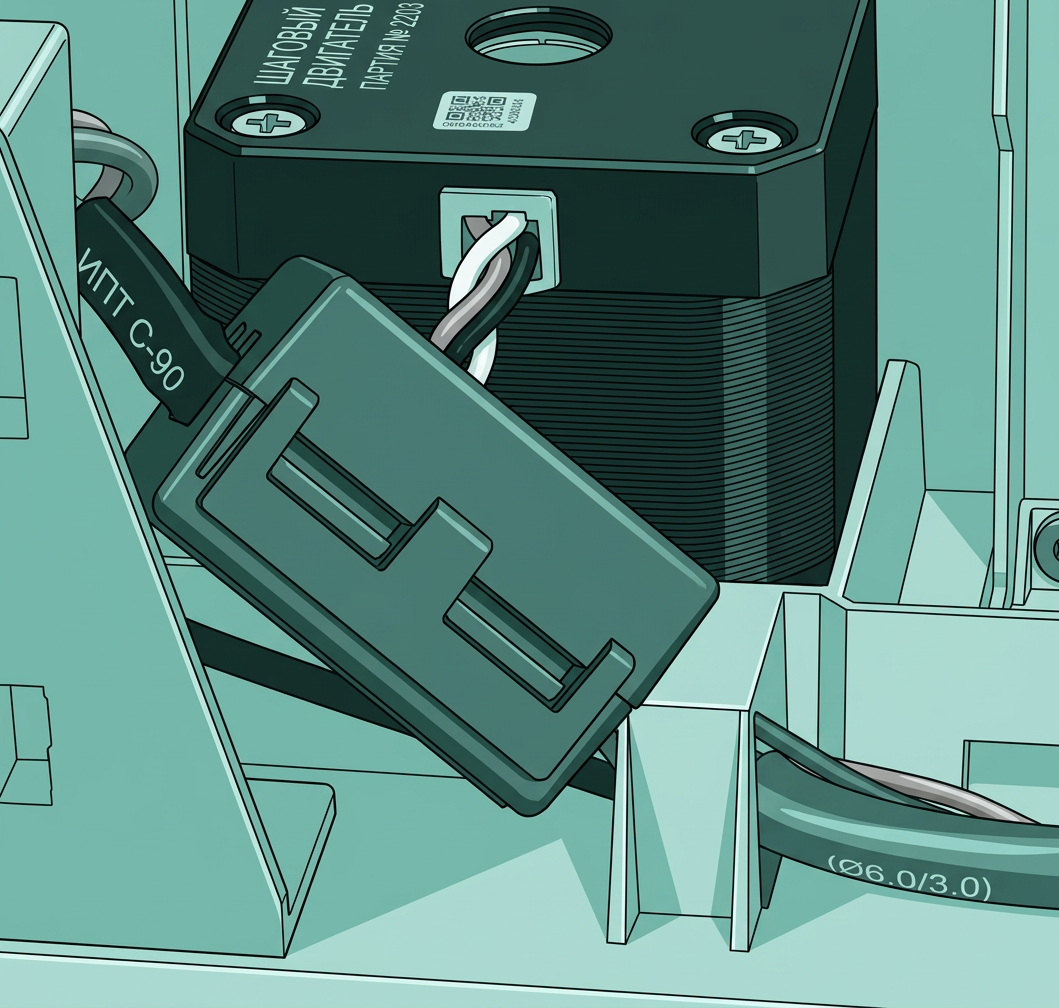

Шаг 18 - Установка квадратного ферритового кольца

Установите квадратное ферритовое кольцо и приведите в порядок кабели.

Шаг 19 - Установка задней крышки

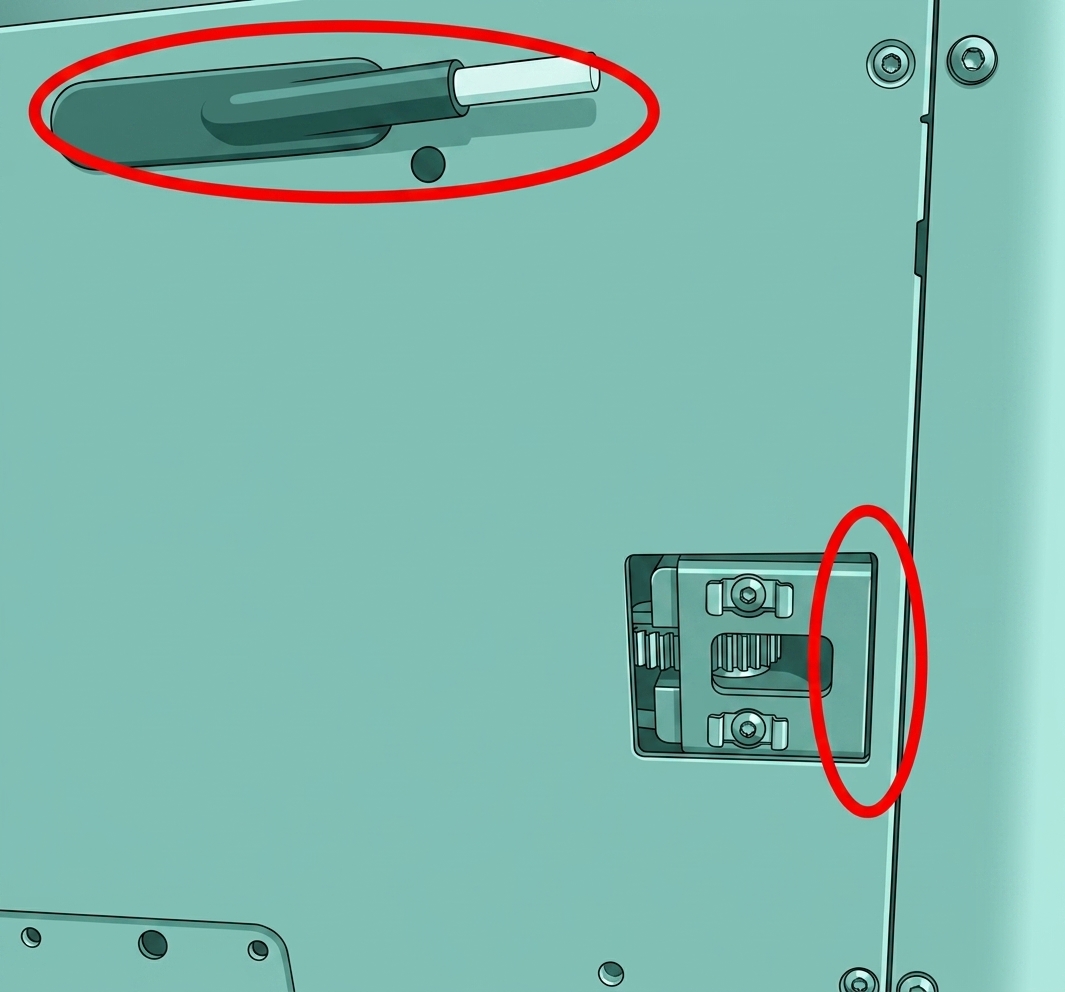

Пропустите трубку PTFE через кронштейн трубки, сначала установите правую сторону порта натяжения ремня, затем левую сторону для установки задней крышки.

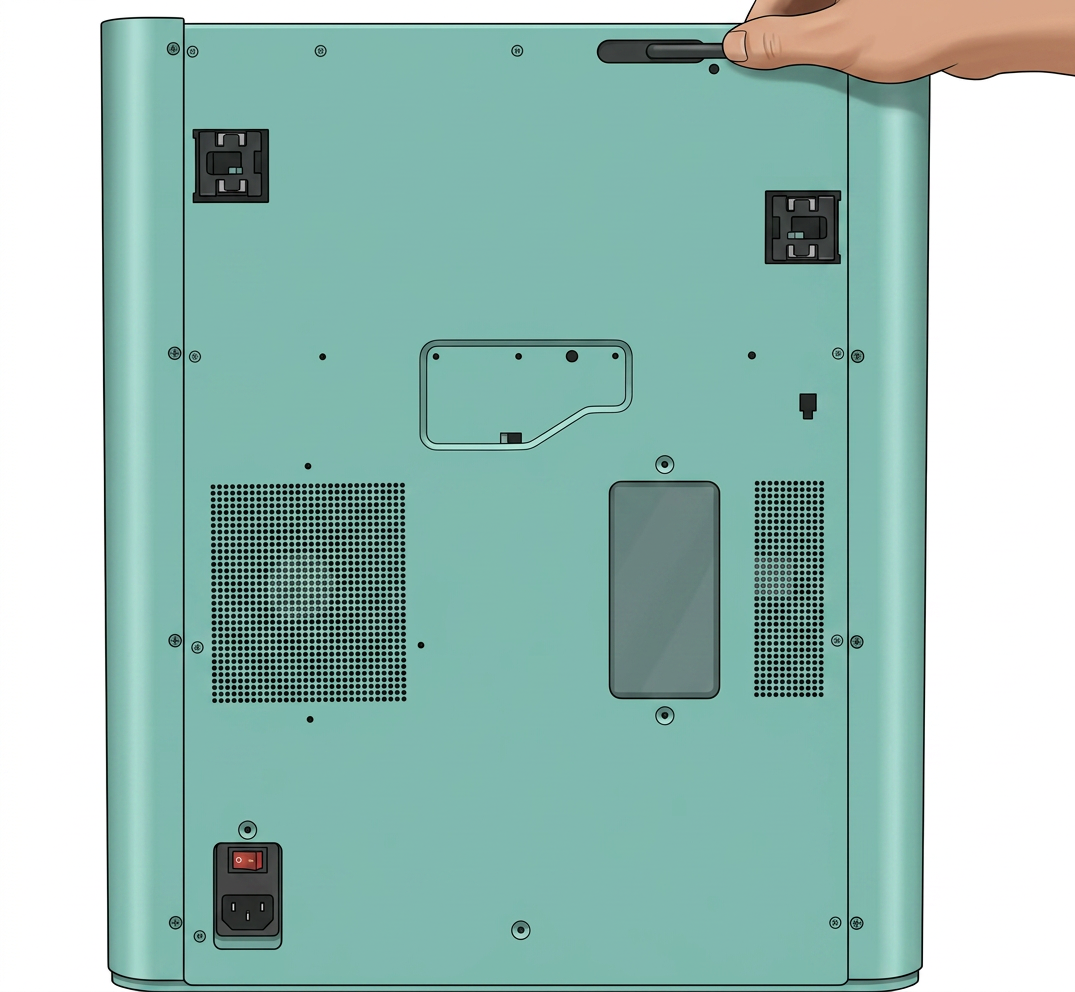

Шаг 20 - Установка 10+4 винтов

Установите 10 + 4 винта (см. картинку) и замените верхнюю стеклянную крышку.

Как проверить завершение/успех

Подключите шнур питания и включите питание, затем на LCD-экране запустите самодиагностику. Если ошибок не возникнет, замена завершена. Успех!!

В противном случае проверьте соединения и попробуйте снова. Если ошибки сохраняются, обратитесь в службу поддержки за консультацией.
