Что такое правая панель

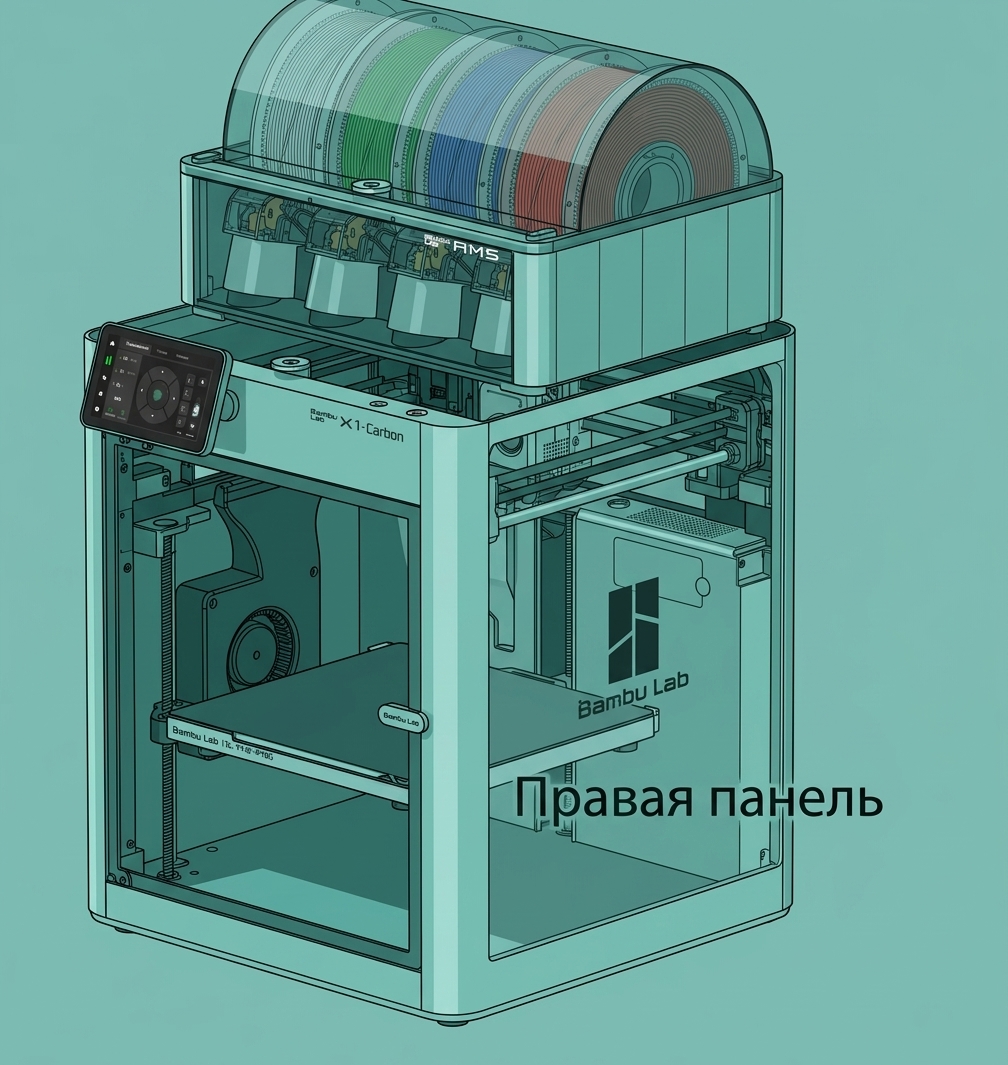

Если смотреть на переднюю дверь принтера, боковая крышка с правой стороны — это Правая боковая панель. X1C использует металлическую панель, в то время как X1 — пластиковую. Кроме того, для упрощения обслуживания и эксплуатации количество мест крепления винтов на металлической правой боковой панели было уменьшено.

Когда использовать

Недопустимая деформация или повреждение правой панели

Необходимые инструменты и материалы

• Новая правая панель
• Шестигранный ключ H2.0

Предупреждение о безопасности и состояние устройства перед началом работы

Перед началом работы убедитесь, что устройство выключено. Если подключен AMS, снимите ПТФЭ-трубку и буфер AMS перед продолжением.

Также проверьте информацию о старой версии в этом руководстве, если ваш принтер использует предыдущий способ крепления панели к принтеру

Руководство по эксплуатации (Новая версия)

Видеоинструкция

Шаг 1 - Открутите винты передней стойки

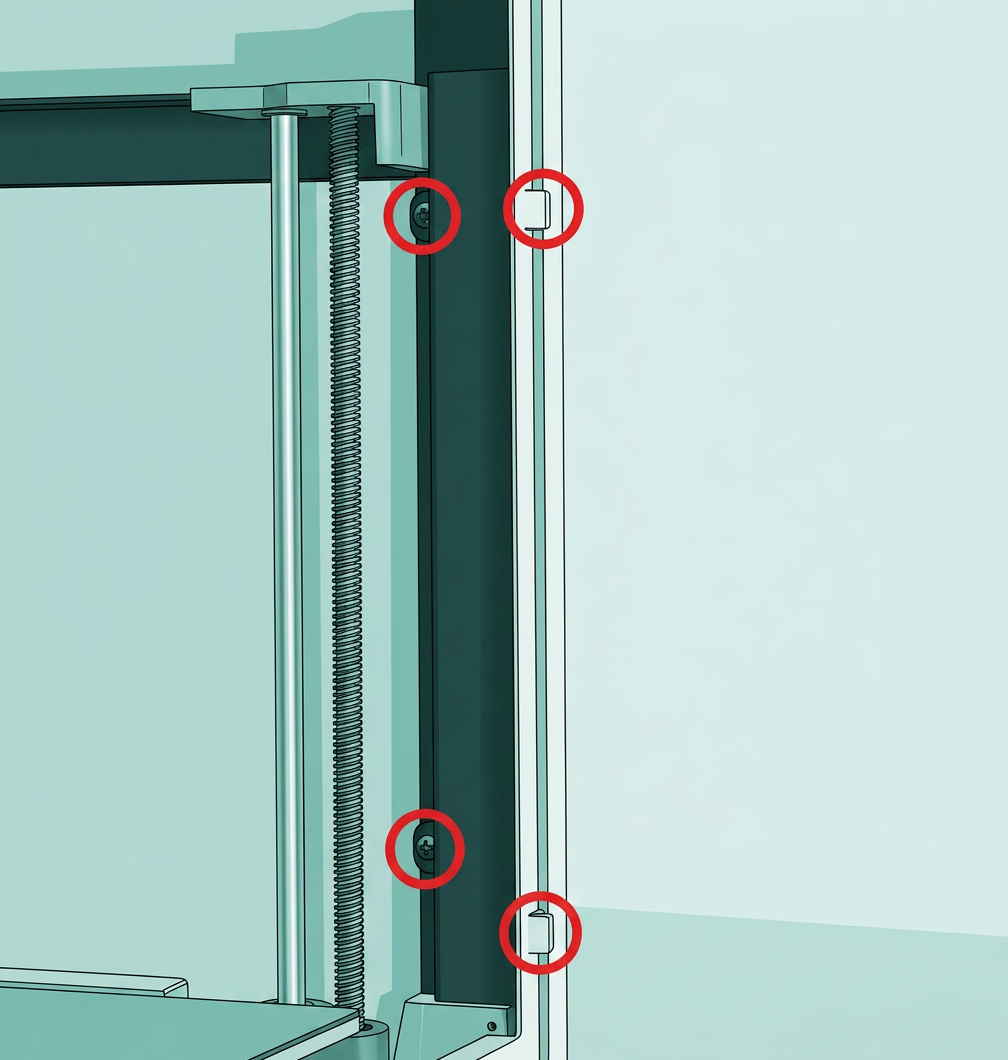

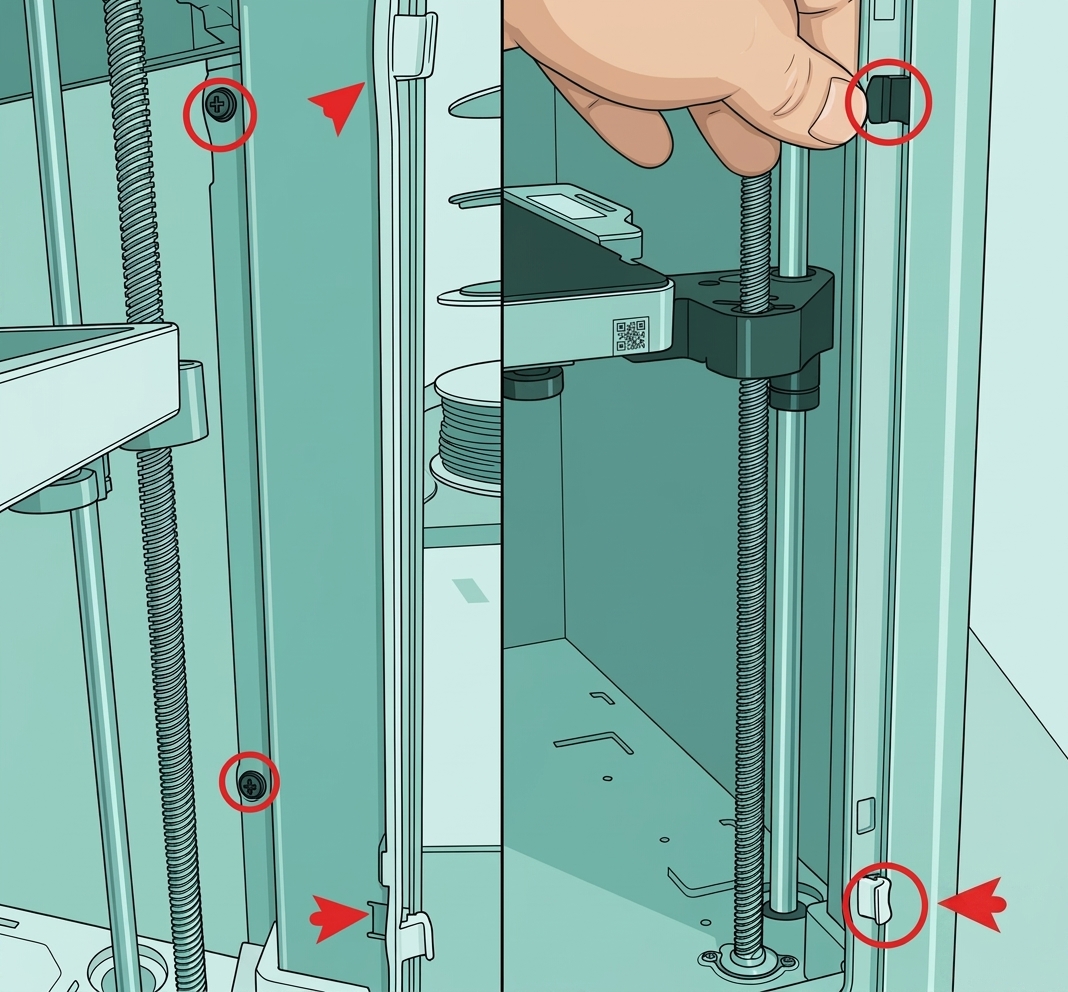

Снимите верхнюю стеклянную крышку, откройте переднюю дверь и открутите 4 винта на передней стойке с помощью шестигранного ключа H2.0.

Шаг 2 - Открутите задние винты

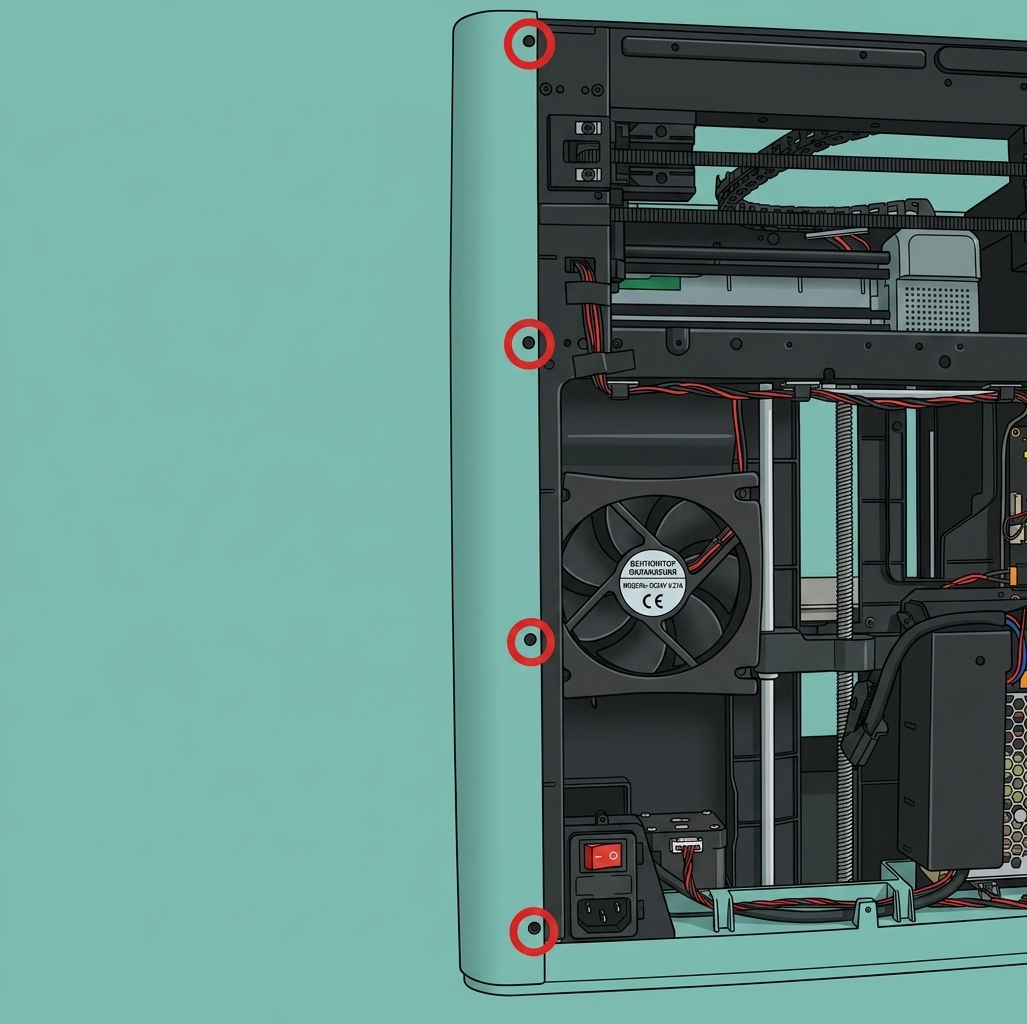

Открутите 4 винта на задней части панели с помощью шестигранного ключа H2.0.

Шаг 3 - Открутите винт на верхней балке

Снимите EVA-прокладку, расположенную посередине верхней балки, а затем с помощью шестигранного ключа H2.0 открутите один винт.

Шаг 4 - Открутите нижние винты

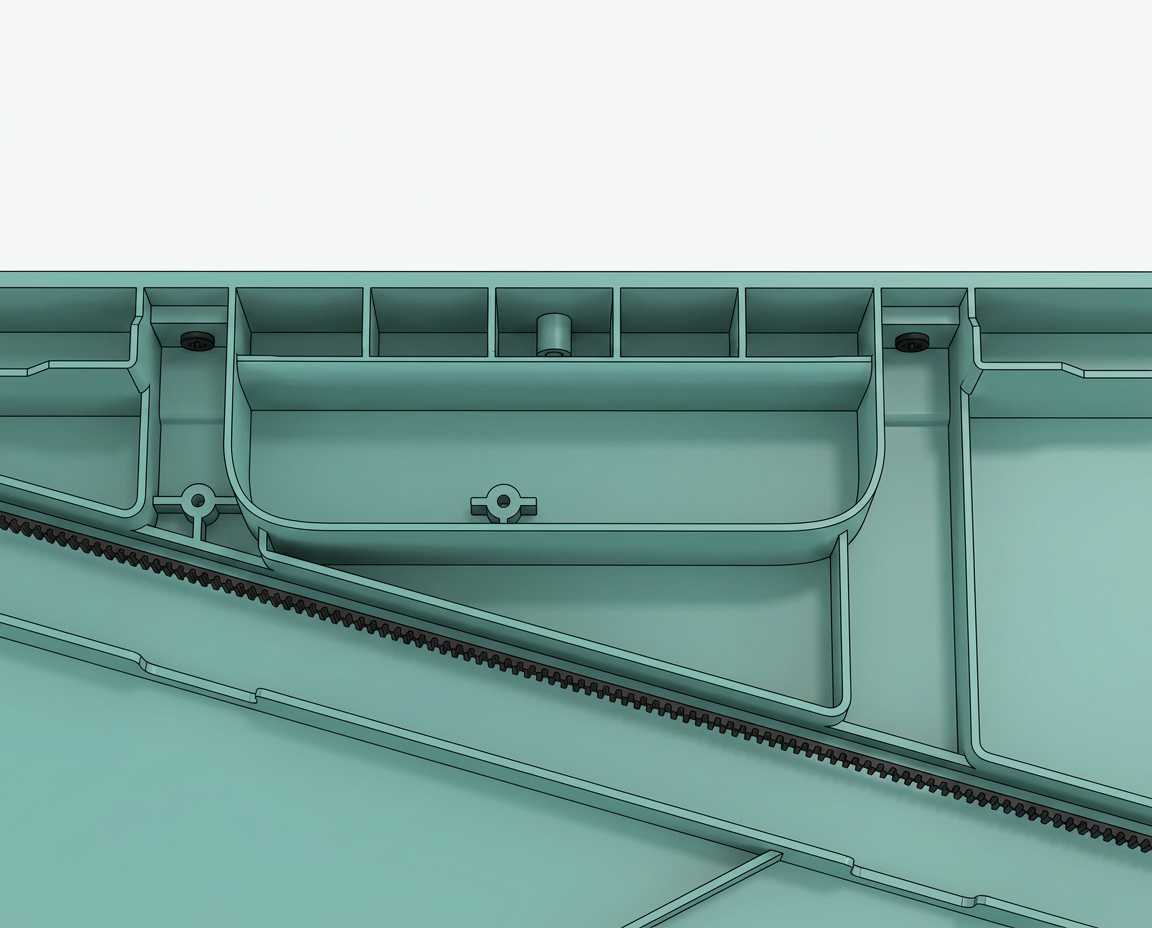

Положите принтер на бок так, чтобы правая панель была сверху, и открутите 2 винта с помощью шестигранного ключа H2.0.

Шаг 5 - Снимите правую панель

Возьмите правую панель двумя руками и аккуратно снимите её с принтера.

Шаг 6 - Установите правую панель

Установите правую панель на принтер, убедившись, что она установлена правильно.

Шаг 7 - Закрепите нижние винты

Закрепите 2 винта снизу и поставьте принтер вертикально.

Шаг 8 - Закрепите винт на верхней балке

Закрепите 1 винт посередине верхней балки и прикрепите обратно EVA-прокладку.

Шаг 9 - Закрепите винты передней стойки

Закрепите 4 винта на передней стойке.

Шаг 10 - Закрепите задние винты

Закрепите 4 винта сзади на правой панели и установите обратно верхнюю стеклянную крышку.

Руководство по эксплуатации (Старая версия)

Шаг 1 - Снимите винты

ПРИМЕЧАНИЕ: Эта процедура включает множество винтов. Чтобы избежать проблем, пожалуйста, убедитесь, что вы подписали и разделили их на соответствующие группы.

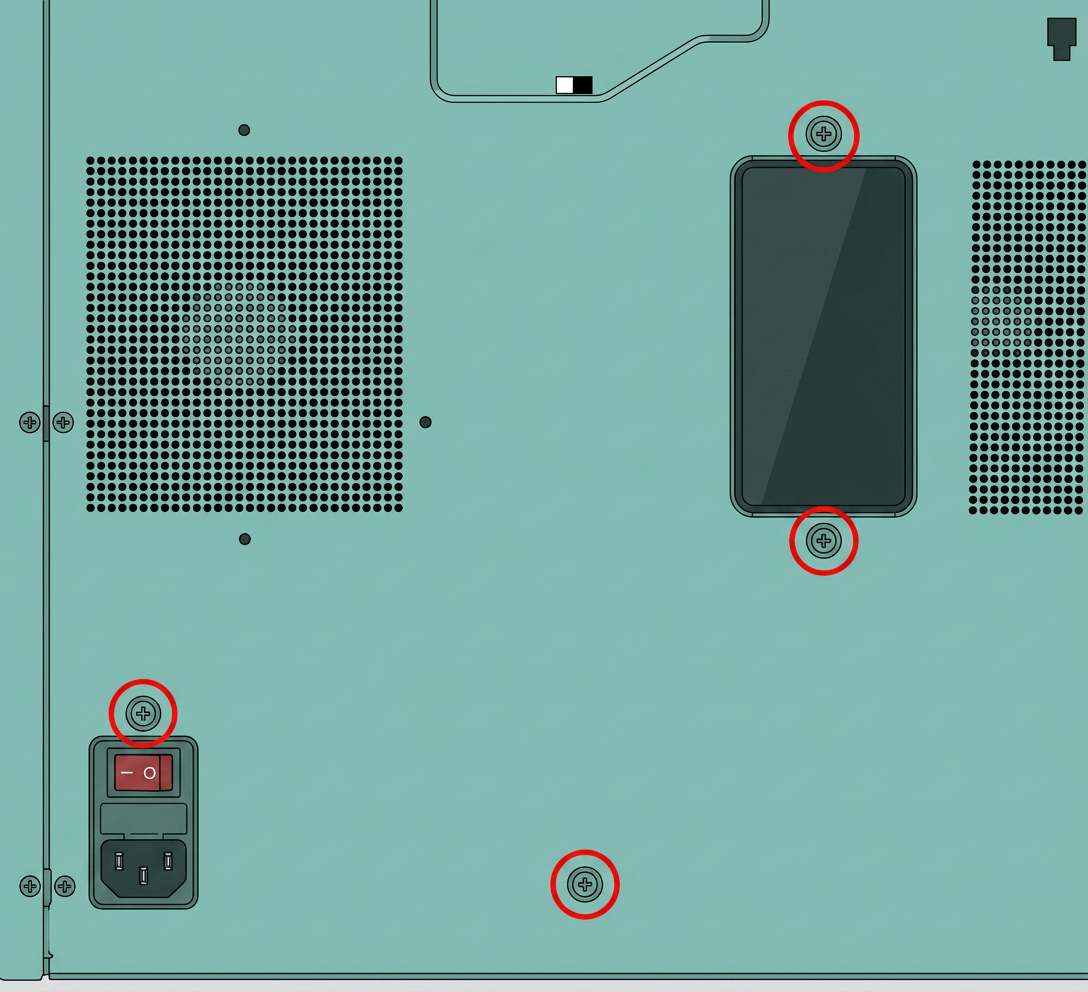

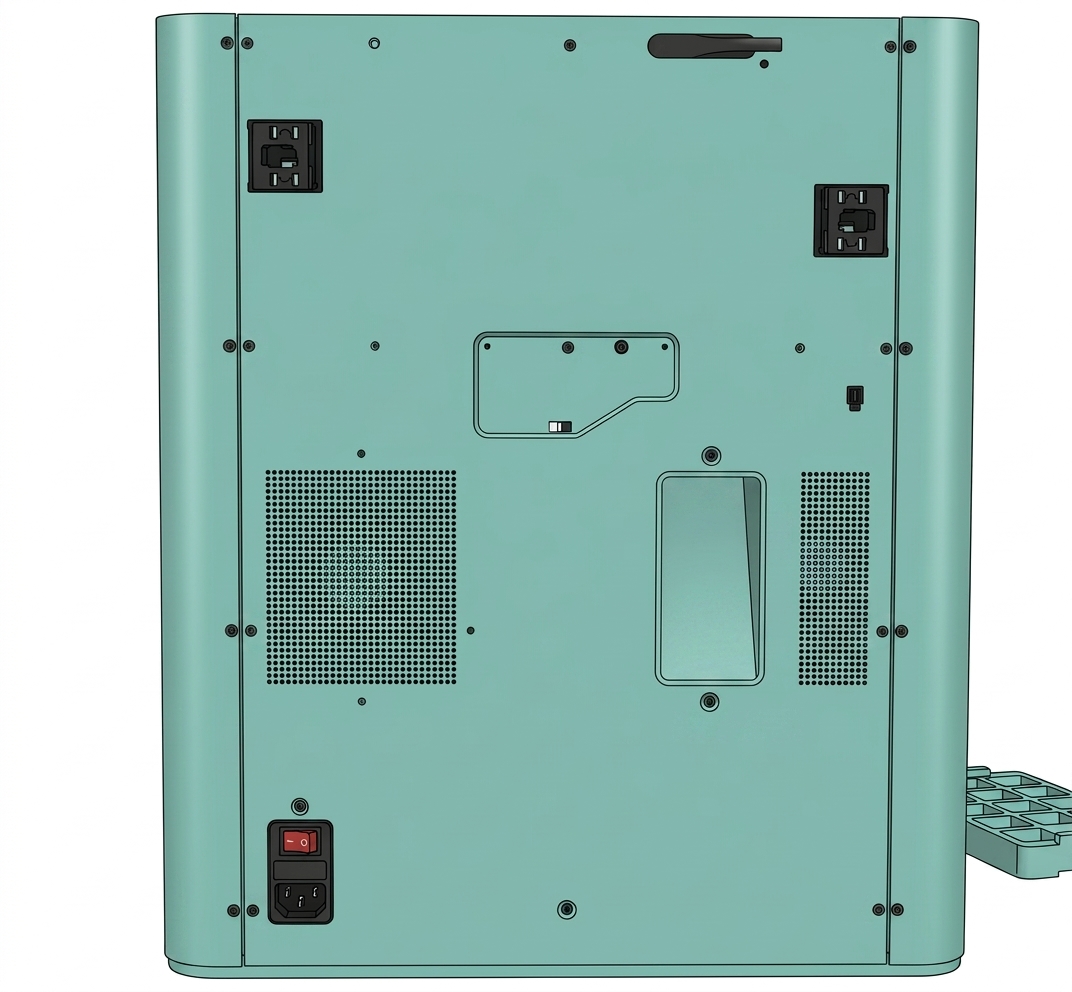

Снимите 10 винтов и 4 винта с задней крышки, показанной на изображении. Есть 2 типа винтов, поэтому держите их отдельно и помните, куда какой крепится.

Шаг 2 - Снимите заднюю крышку

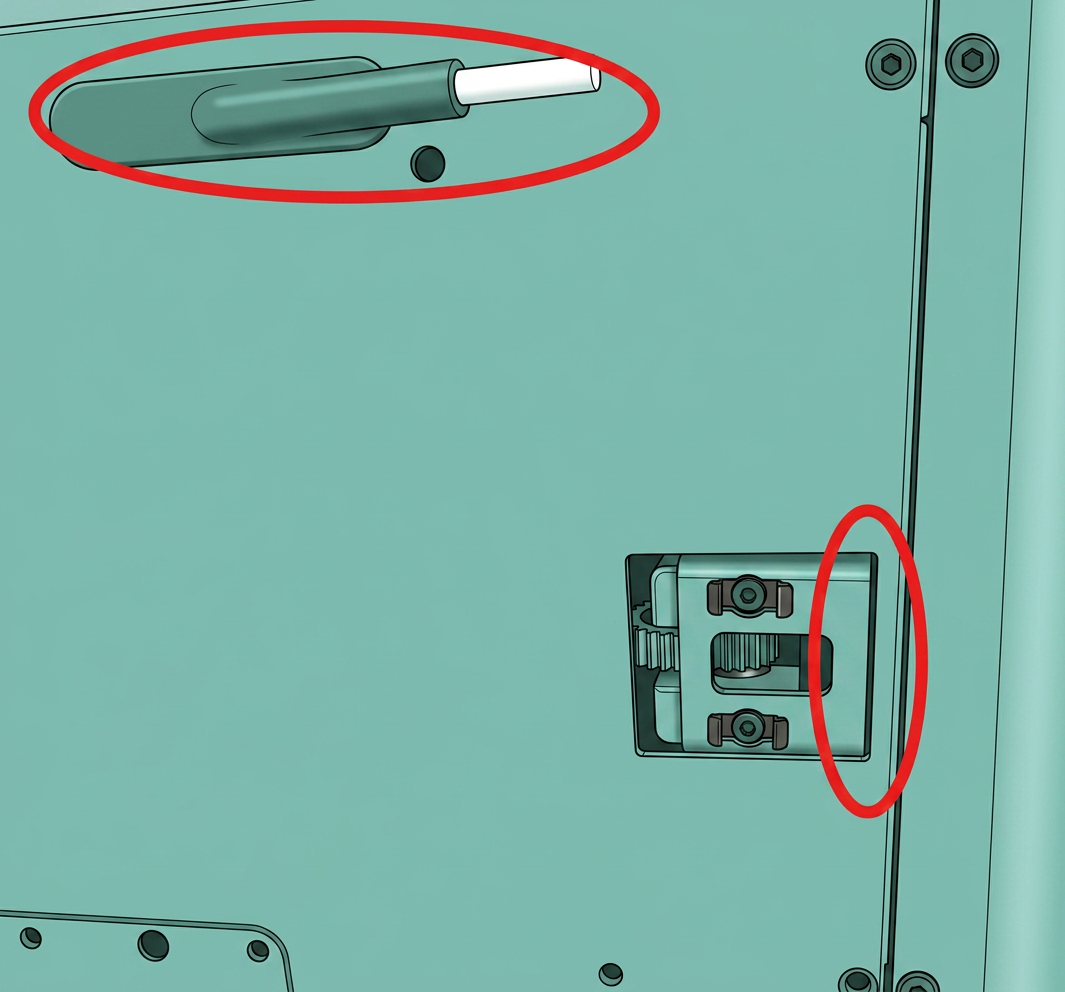

Чтобы не застрять, сначала разблокируйте механизм натяжения ремня с левой стороны, затем с правой, прежде чем снимать заднюю крышку.

Шаг 3 - Снимите правую панель

Правая металлическая панель старой версии крепится на 16 винтов в общей сложности, из которых 4 винта сзади отличаются от остальных 12 винтов. См. изображение ниже, чтобы найти винты в соответствующих позициях и снять их по одному, затем снимите всю правую панель.

Примечание: X1 может использовать эту версию для сборки, однако винты будут отличаться из-за разных материалов.

Удалите 4 винта на задней стороне правой панели

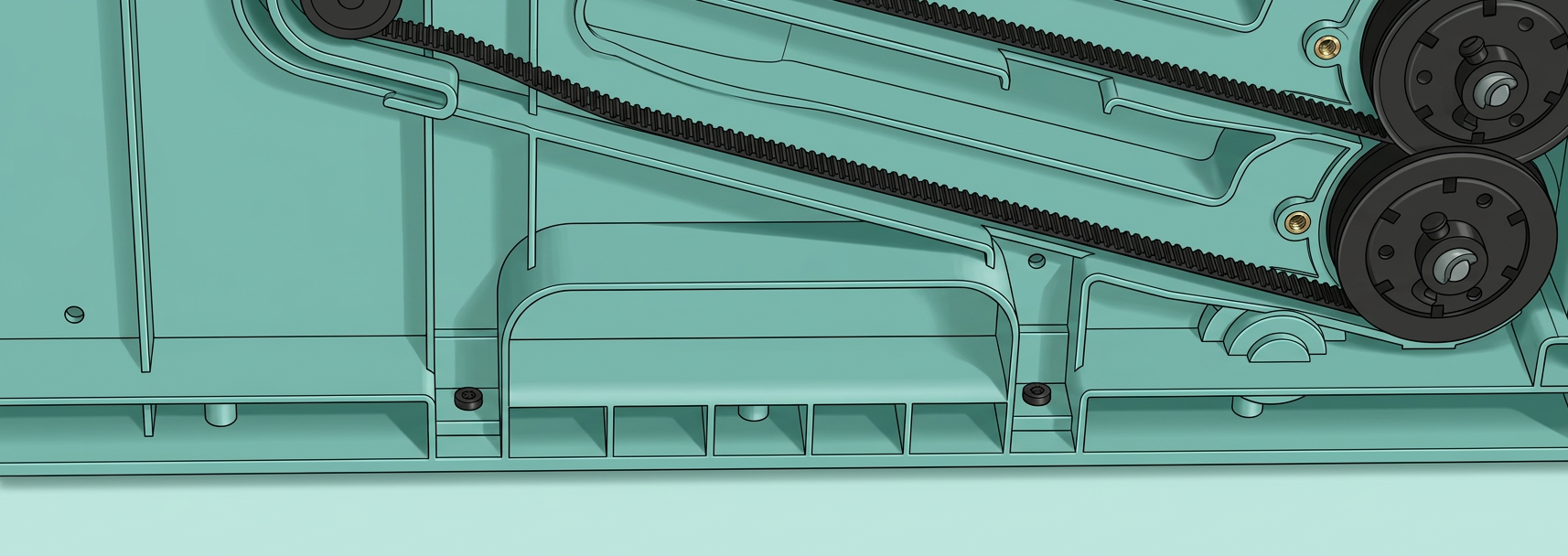

Удалите 2 винта внизу

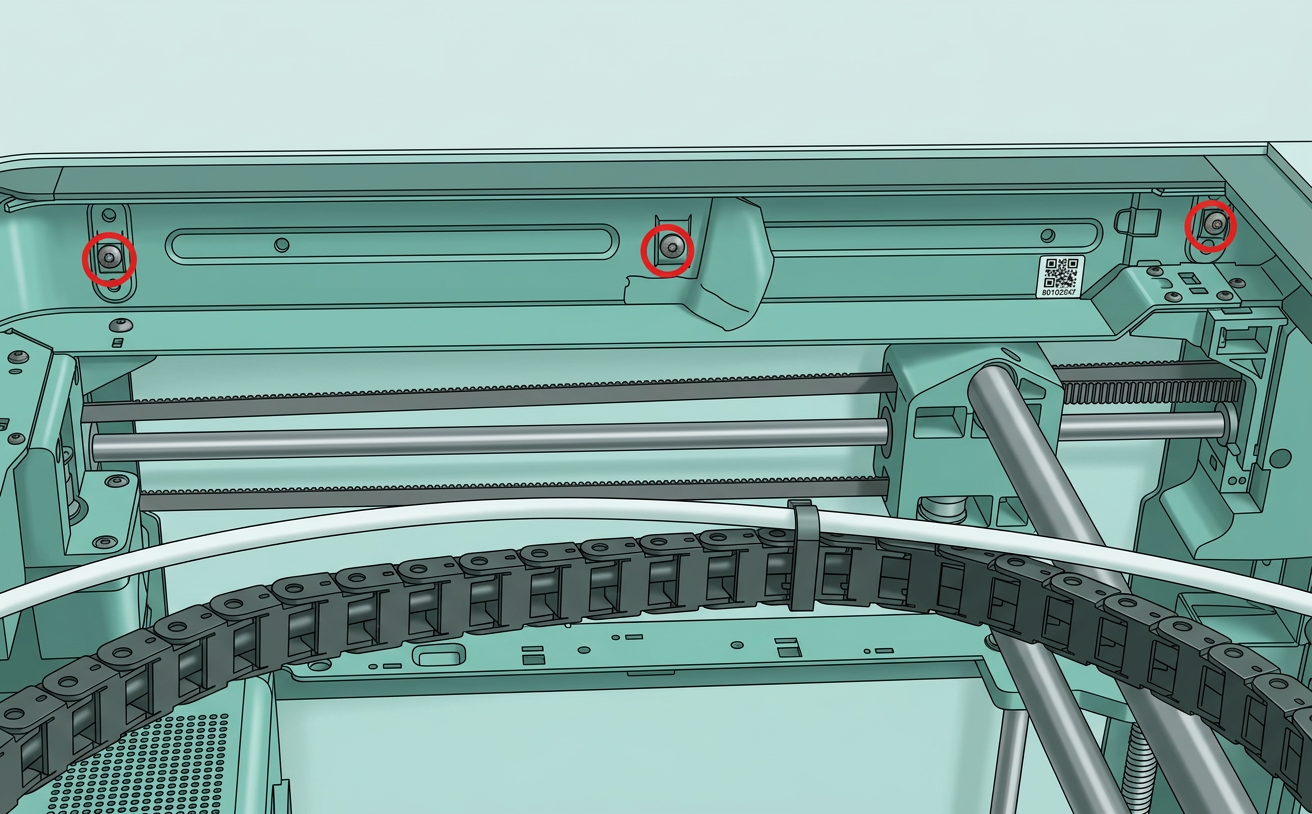

Удалите 3 винта на верхней балке и 1 винт на средней балке

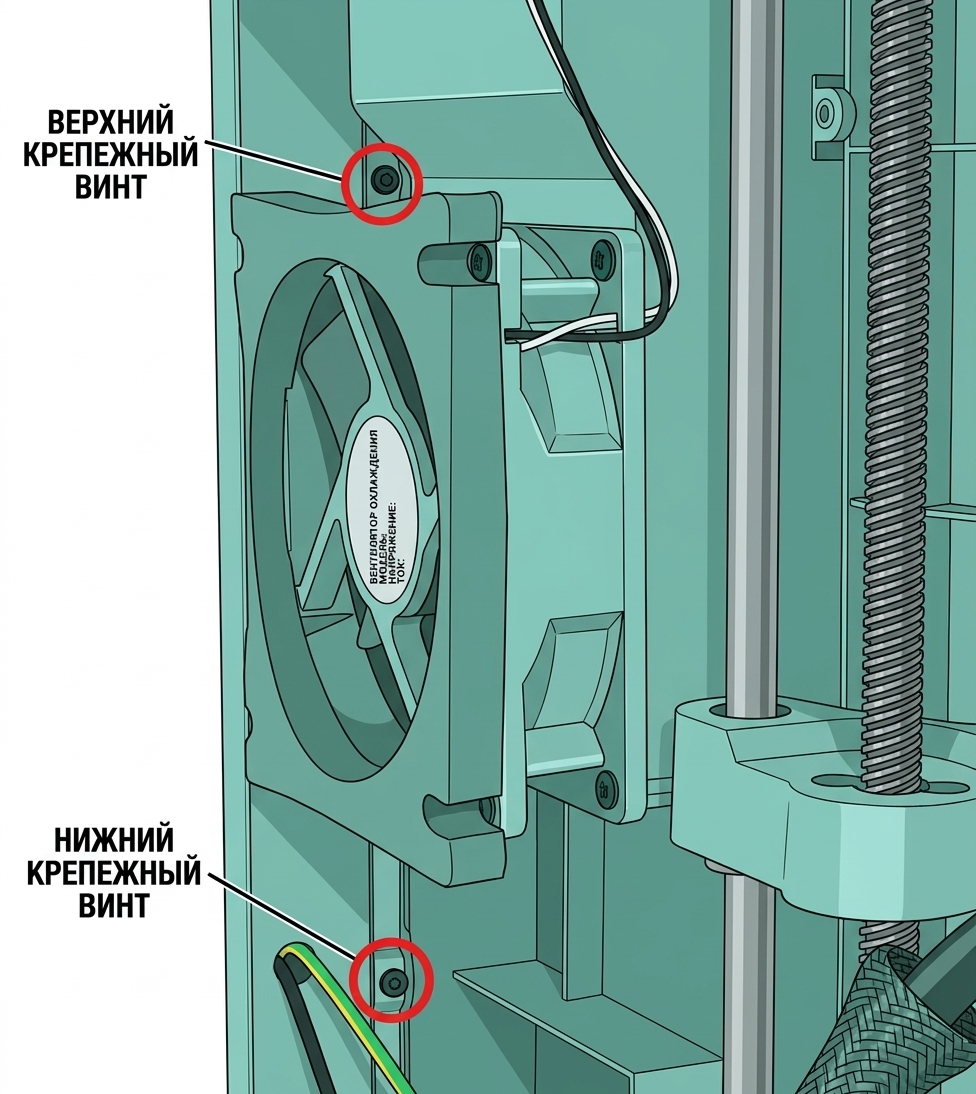

Удалите 2 винта на правой задней колонне

Удалите 4 винта на правой передней колонне

Шаг 4 - Установка правой панели

Установите правую боковую панель на принтер, убедившись, что она на месте.

Шаг 5 - Закрепление винтов правой панели

Все винты должны быть затянуты в соответствии с фактической версией. Пожалуйста, обратитесь к изображению ниже для последовательности затяжки винтов. Обратите внимание, что задние 4 винта отличаются от винтов в других позициях, поэтому не ошибитесь.

Сначала затяните 3 винта на верхней балке и 1 винт на средней балке

Затем затяните 4 винта на передней правой колонне

Затем затяните 2 винта на правой задней колонне

Затем затяните 4 винта на задней стороне правой панели

Наконец, затяните 2 винта внизу

Шаг 6 - Установка задней крышки

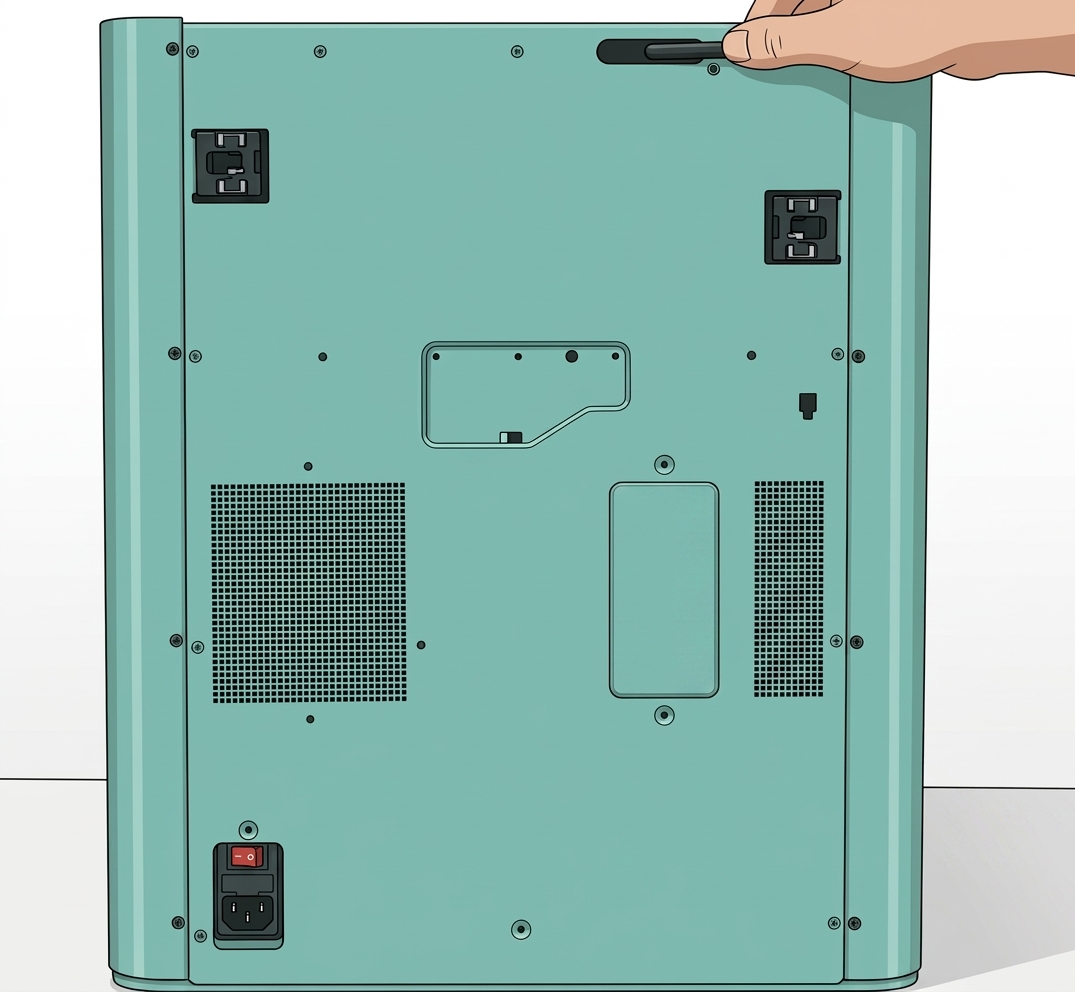

Для установки задней крышки пропустите PTFE-трубку через кронштейн трубки. Начните с установки порта натяжения ремня с правой стороны, затем с левой.

Шаг 7 - Установка винтов 10+4

Установите винты 10 + 4 (см. изображение) и верните верхнюю стеклянную крышку.

Для проверки завершения/успеха

Визуально проверьте внешний вид и убедитесь, что правая панель установлена на месте.
