h2s-part-cooling-fan">Вентилятор обдува детали H2S
Когда следует заменить?
Общие проблемы, которые могут потребовать замены вентилятора обдува детали H2S, включают:
-
Засор хотенда, вызванный сбоем печати, привел к повреждению вентилятора обдува детали
-
Вентилятор обдува детали издает шум во время работы
-
Техническая поддержка Bambu Lab рекомендует замену
Необходимые инструменты и материалы
-
Новый вентилятор обдува детали
-
Шестигранный ключ H1.5
-
20 мин

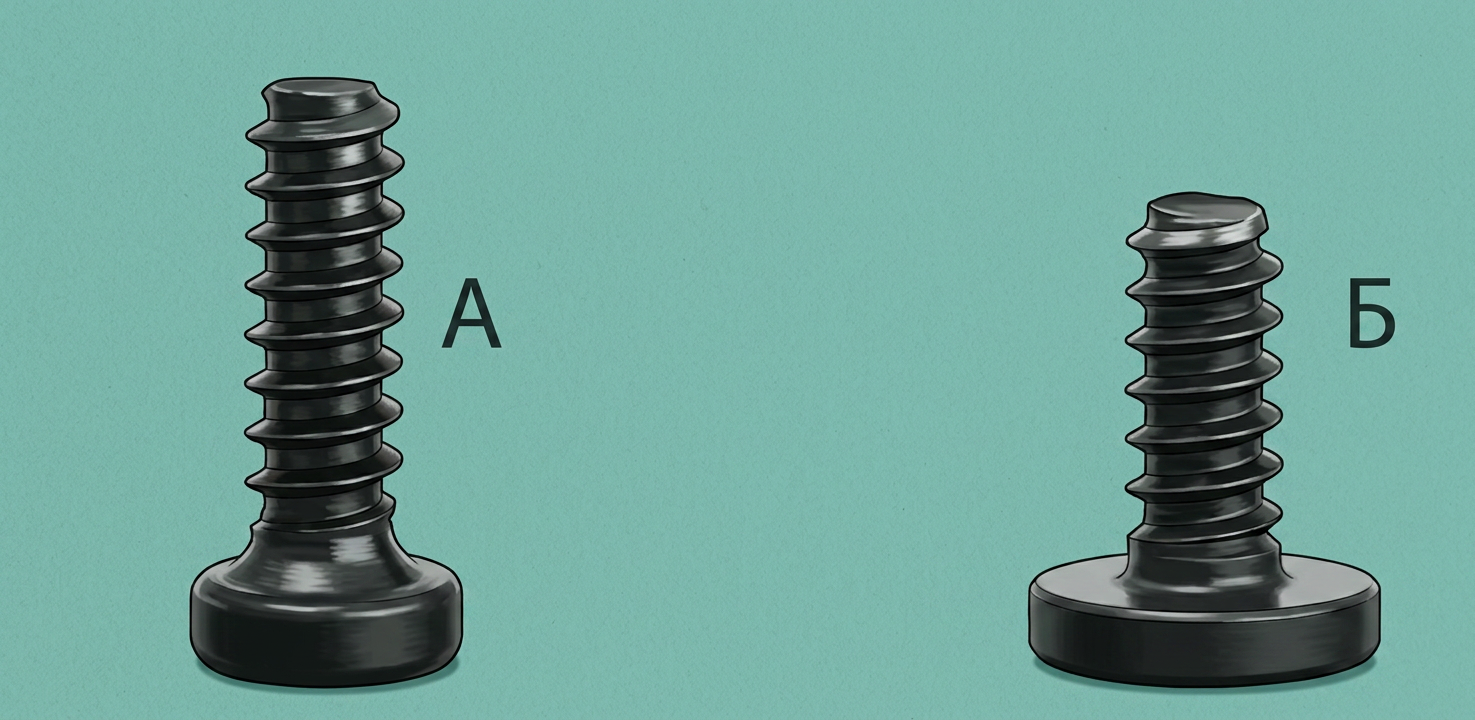

Список винтов
-
Винт A: Задняя часть вентилятора обдува детали (закреплен с задней крышкой) и винты задней крышки инструментальной головки, всего 3 штуки: BT2x8
-
Винт B: Винты по левым и правым сторонам вентилятора обдува детали, всего 2 штуки: BT2x5
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие вентилятора обдува детали
Шаг 1: Ослабьте вентилятор обдува детали

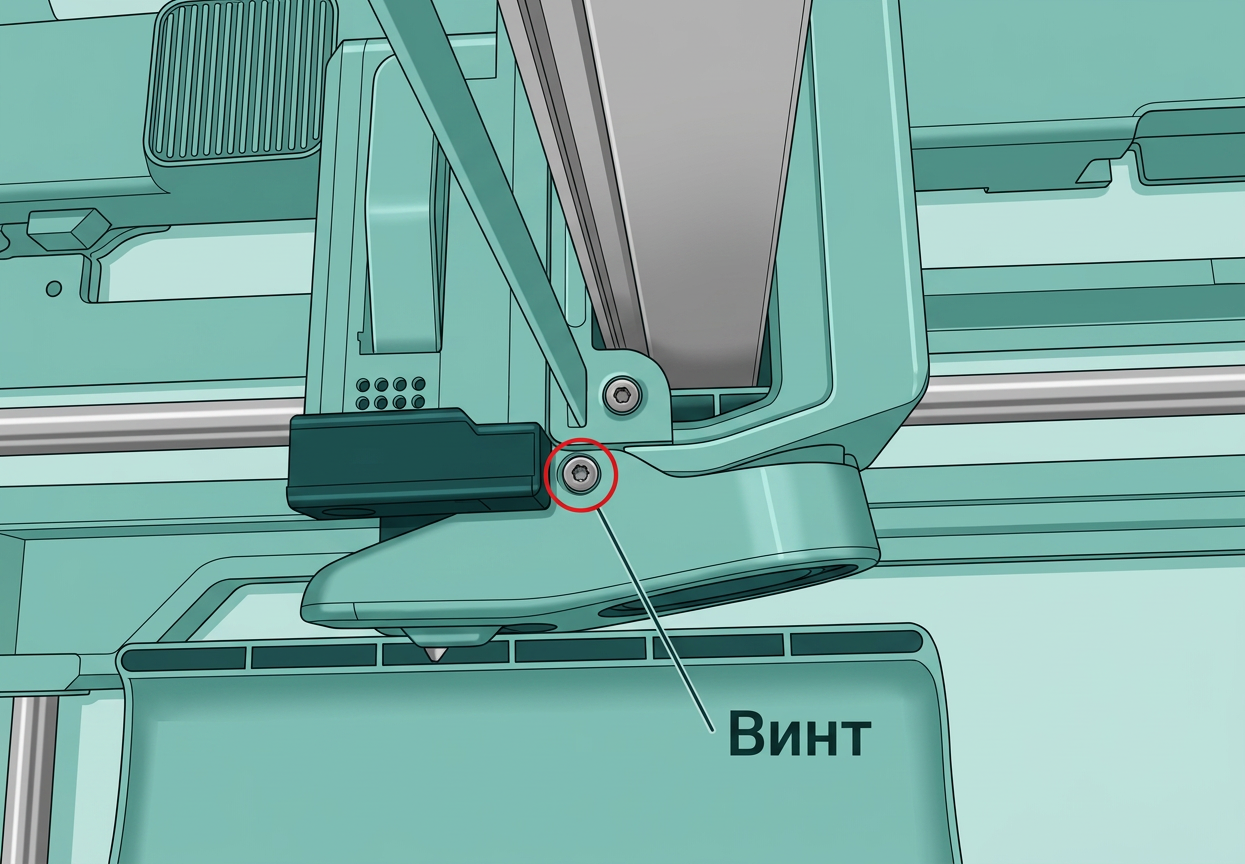

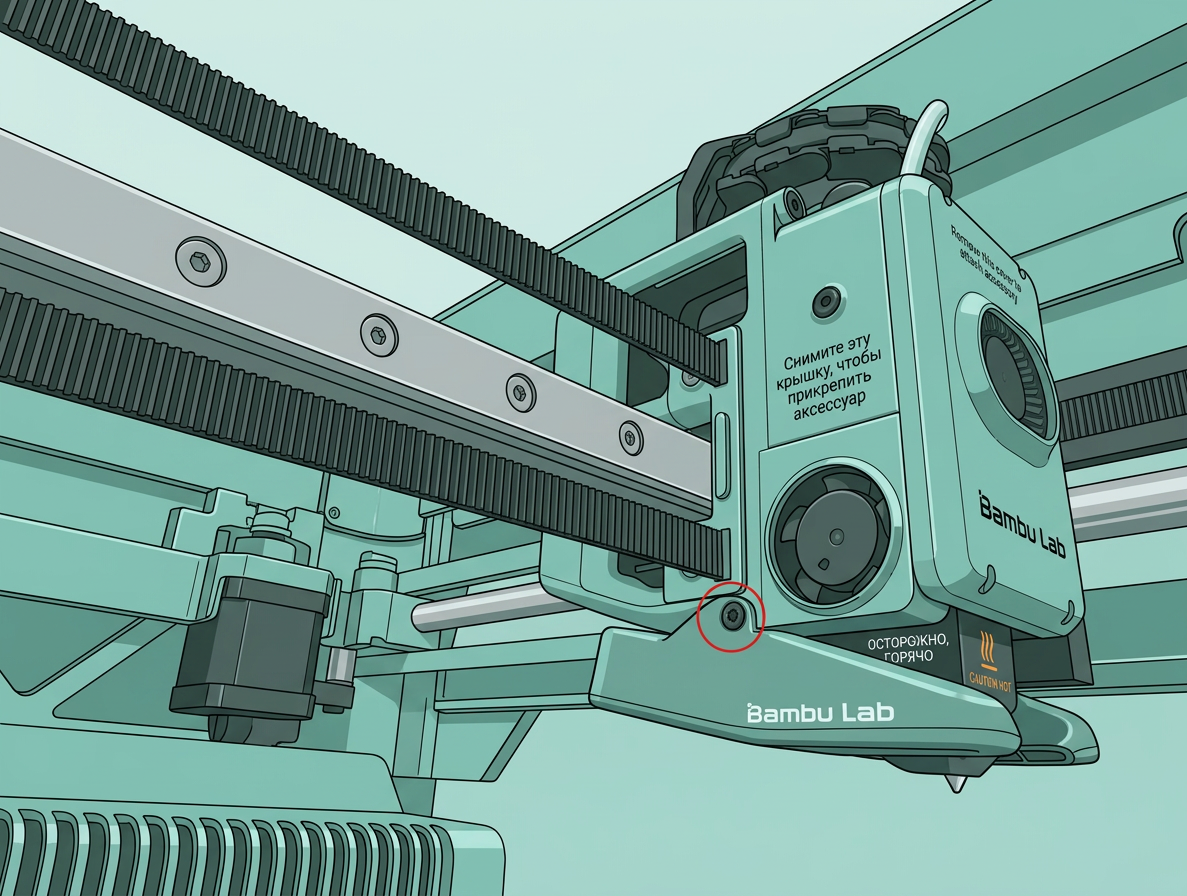

Удалите 3 винта вентилятора обдува детали, из которых 1 винт сзади закреплен с задней крышкой инструментальной головки.

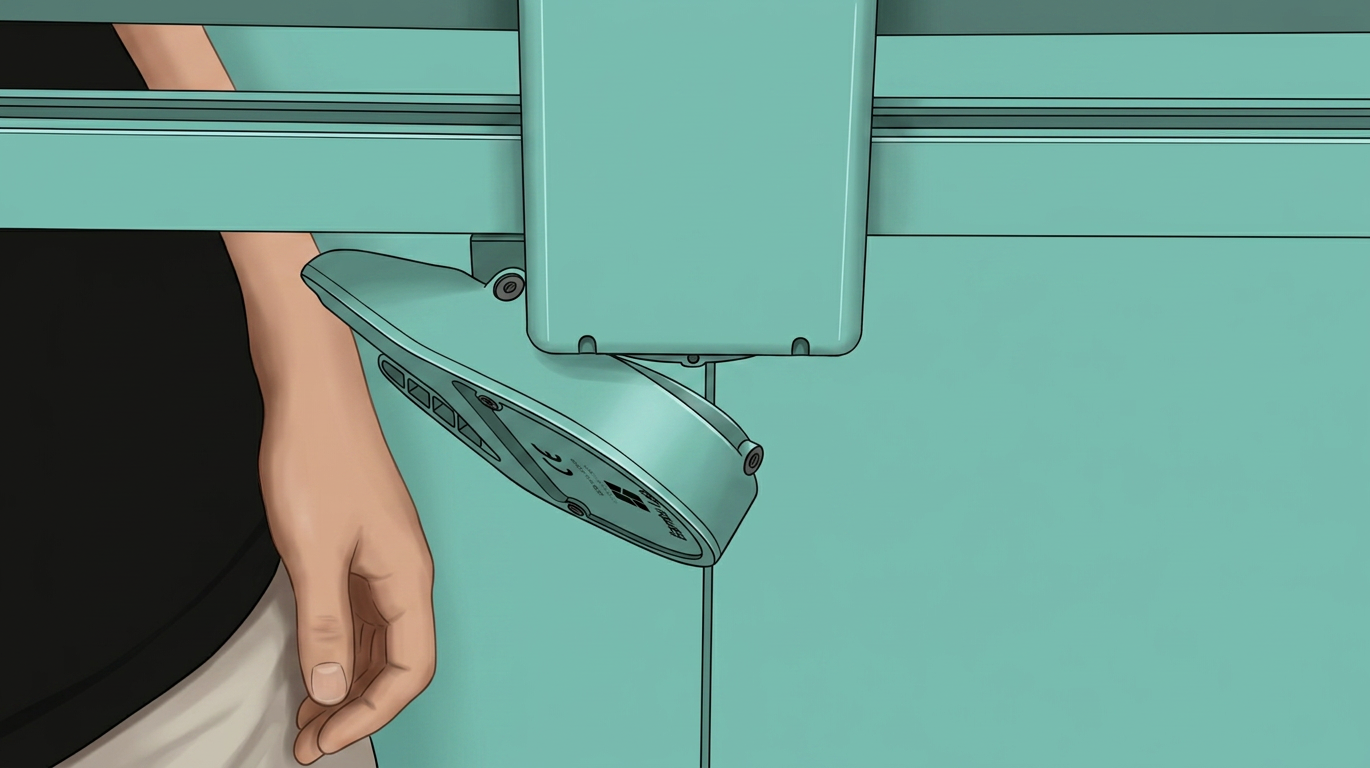

После ослабления винтов не тяните вентилятор, просто дайте вентилятору свободно свисать, чтобы не повредить разъем.
Шаг 2: Ослабьте заднюю крышку инструментальной головки

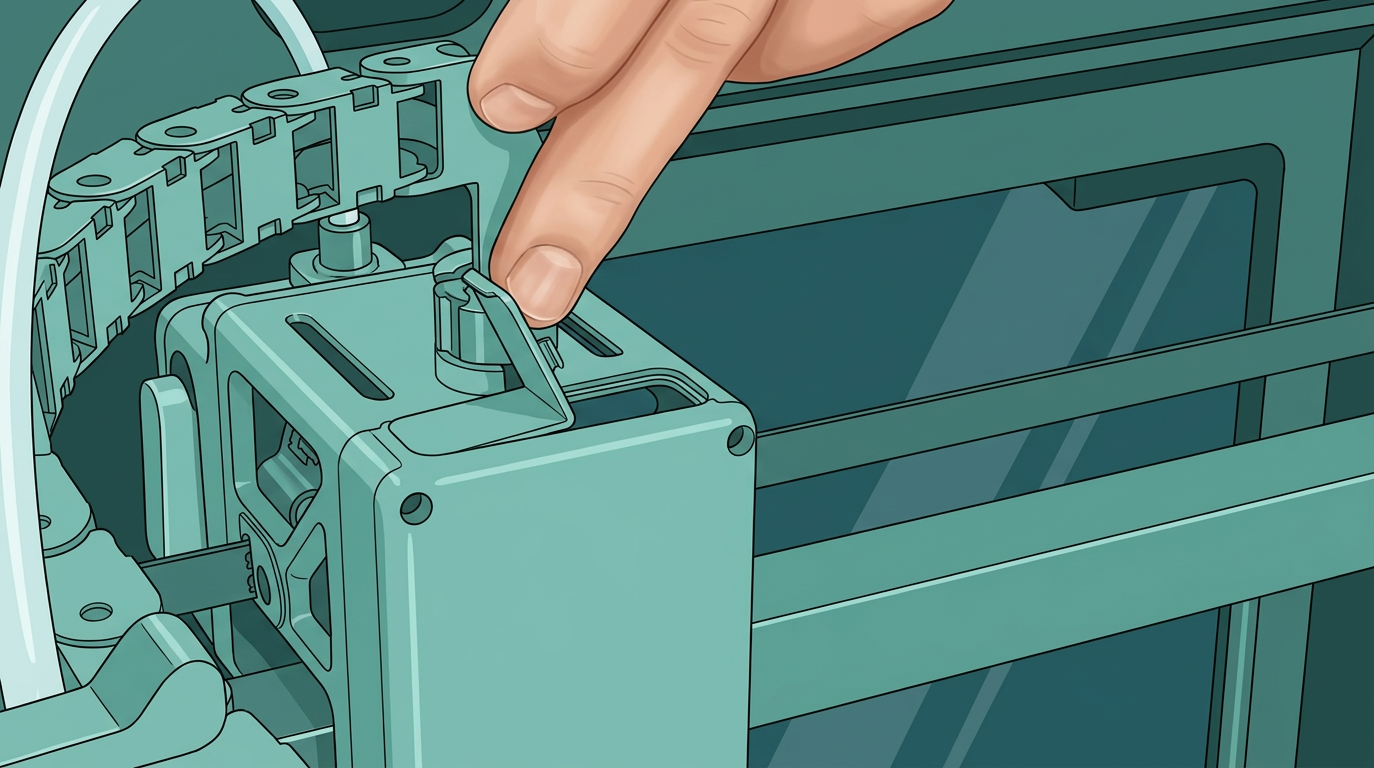

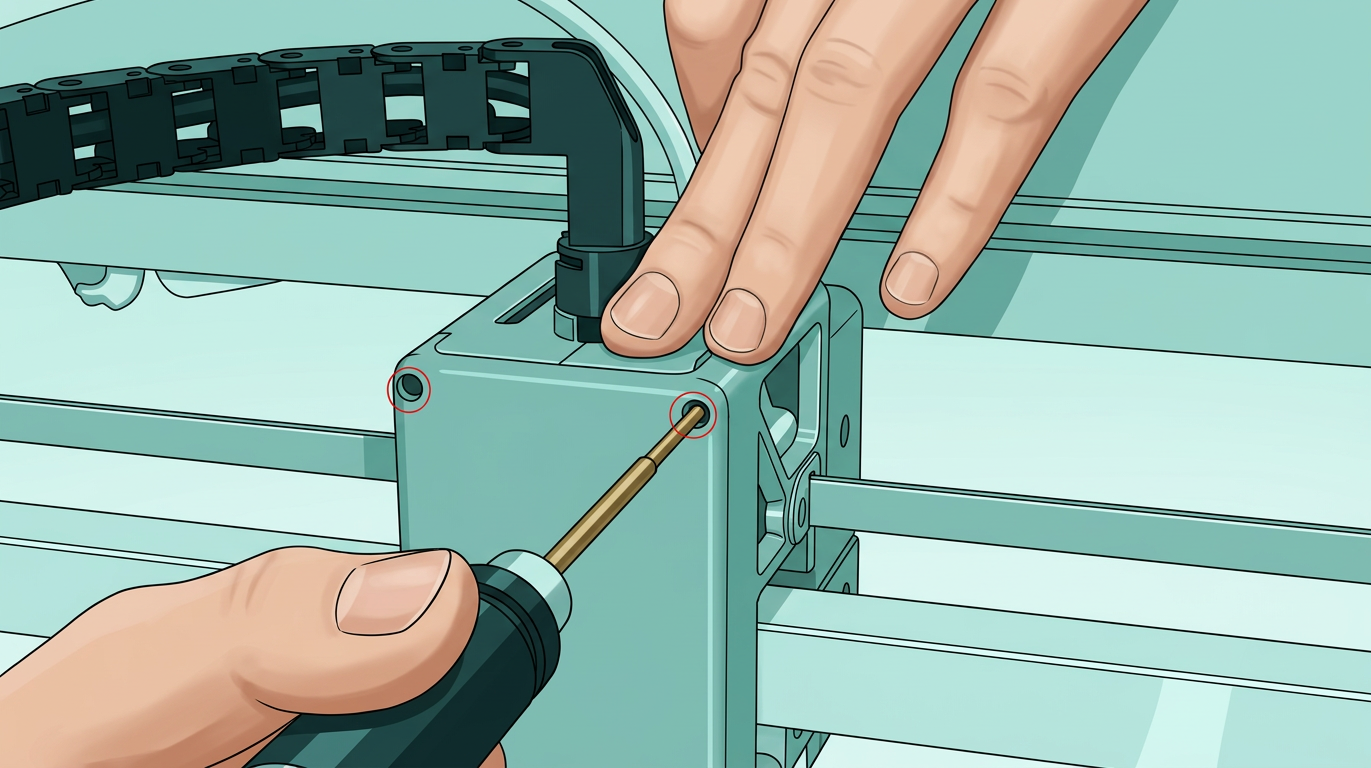

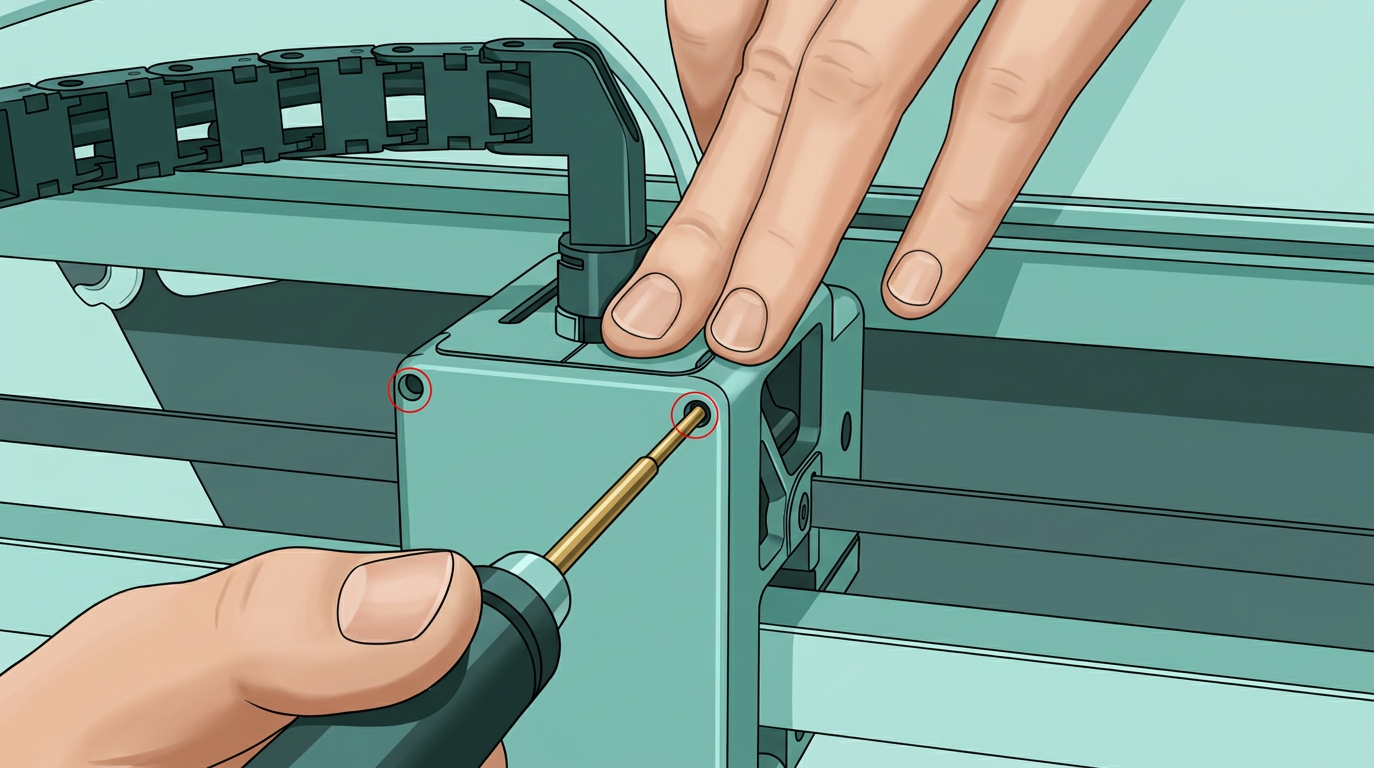

Удалите 2 винта на задней крышке инструментальной головки и откройте крышку интерфейса;

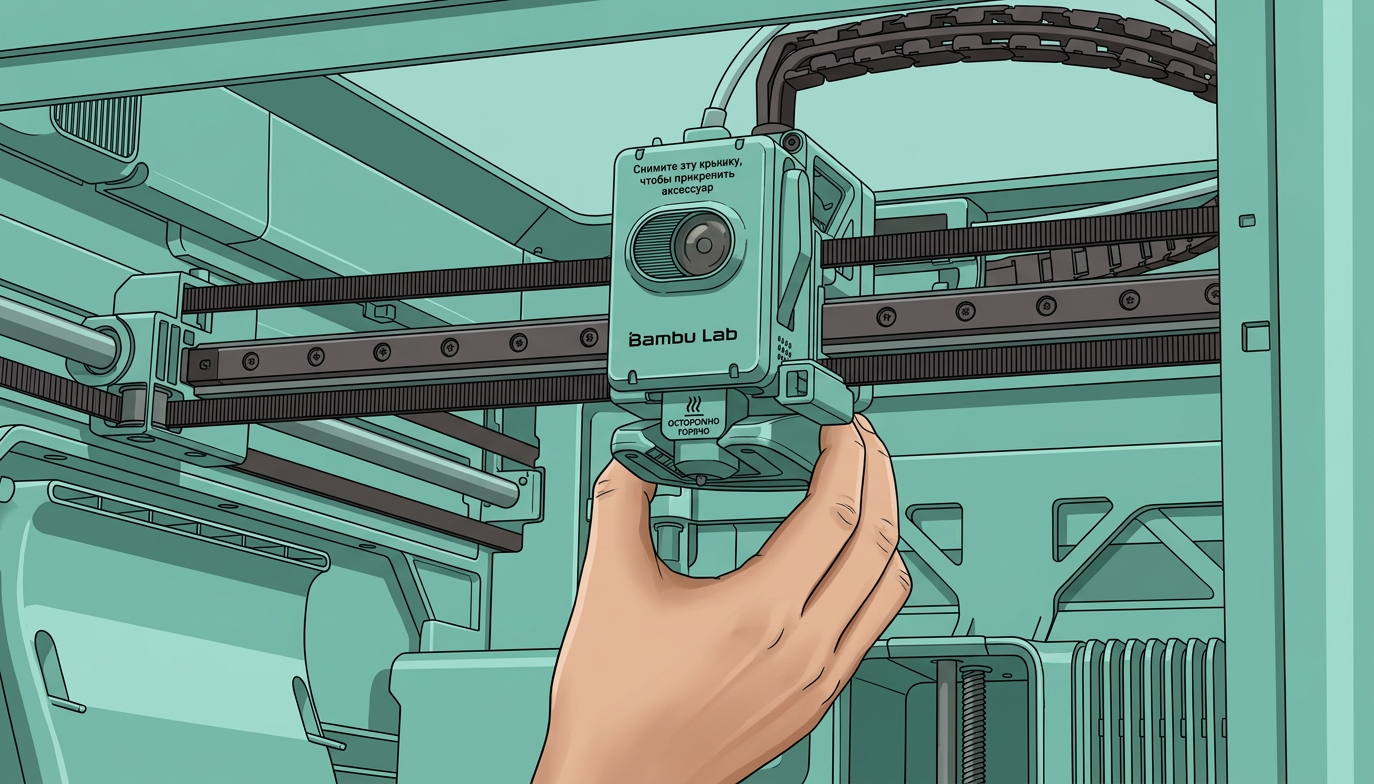

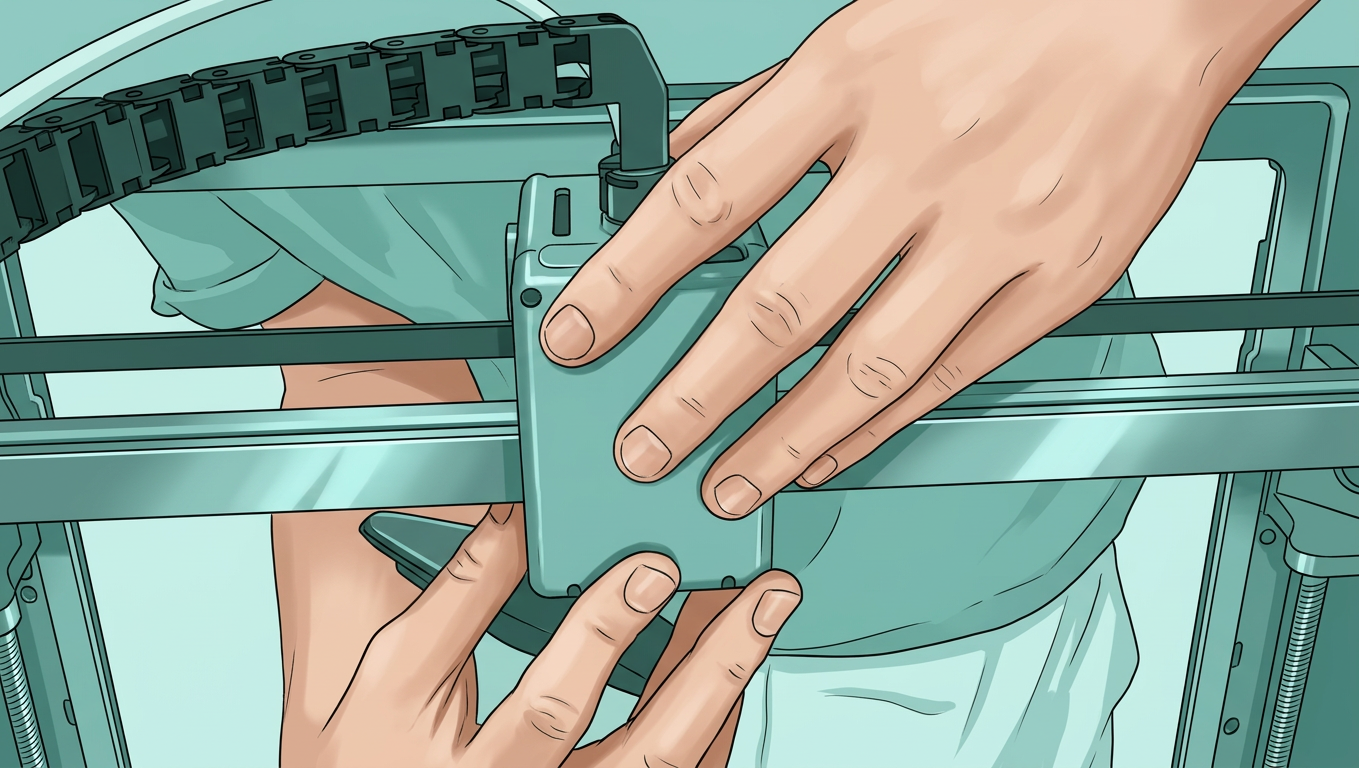

После открытия крышки интерфейса аккуратно пальцами отодвиньте инструментальную головку от внутренней стенки.
Шаг 3: Снимите вентилятор обдува детали

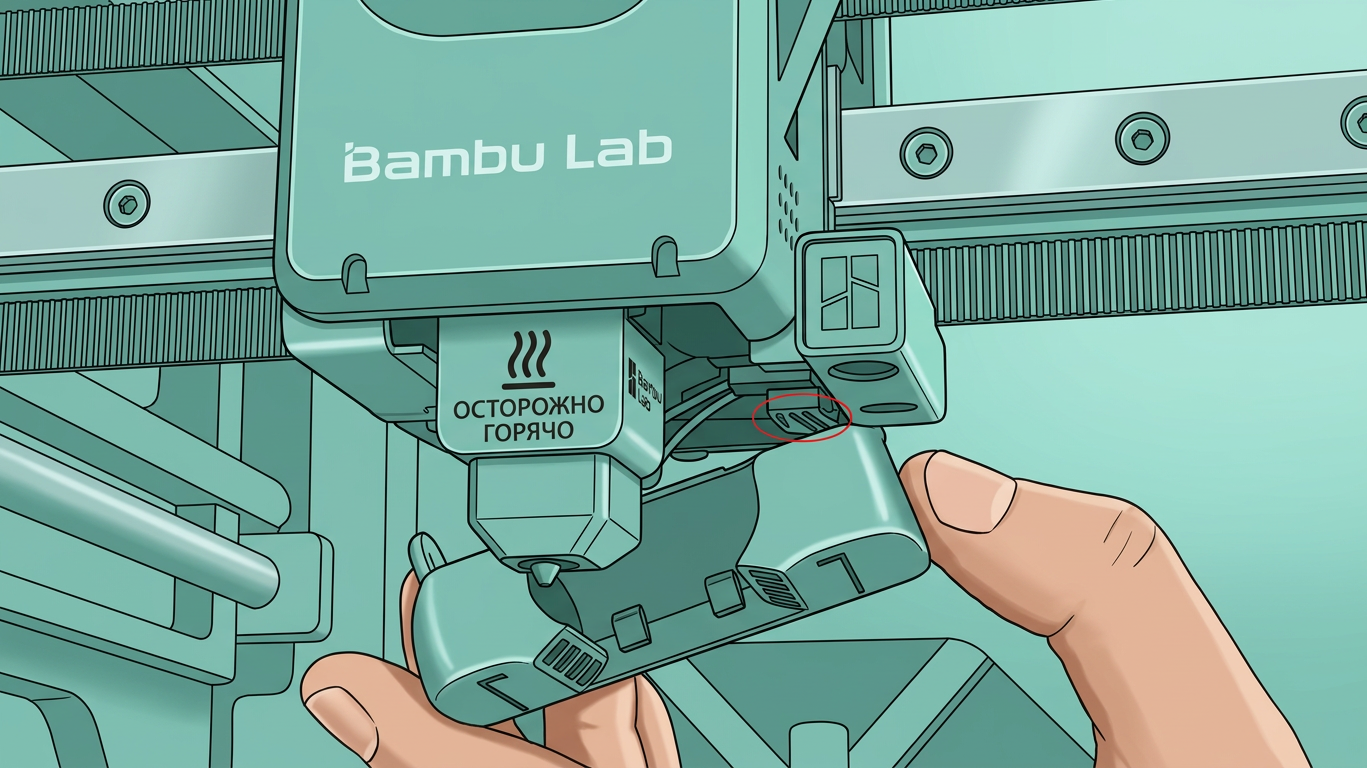

Отсоедините разъем нагревательного узла хотенда;
Сорвите ацетатную ленту на разъеме вентилятора обдува детали;
Пожалуйста, сохраните ленту, вам нужно будет прикрепить её обратно во время установки.

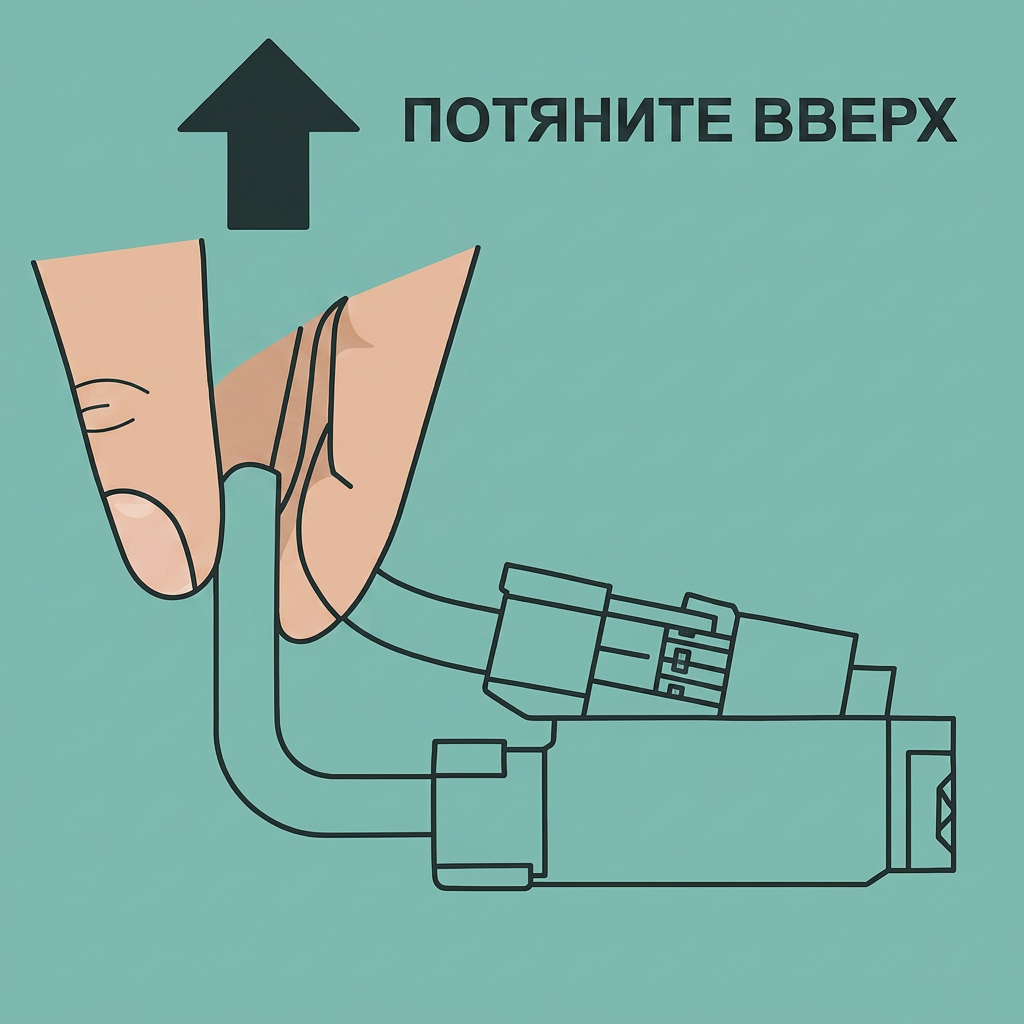

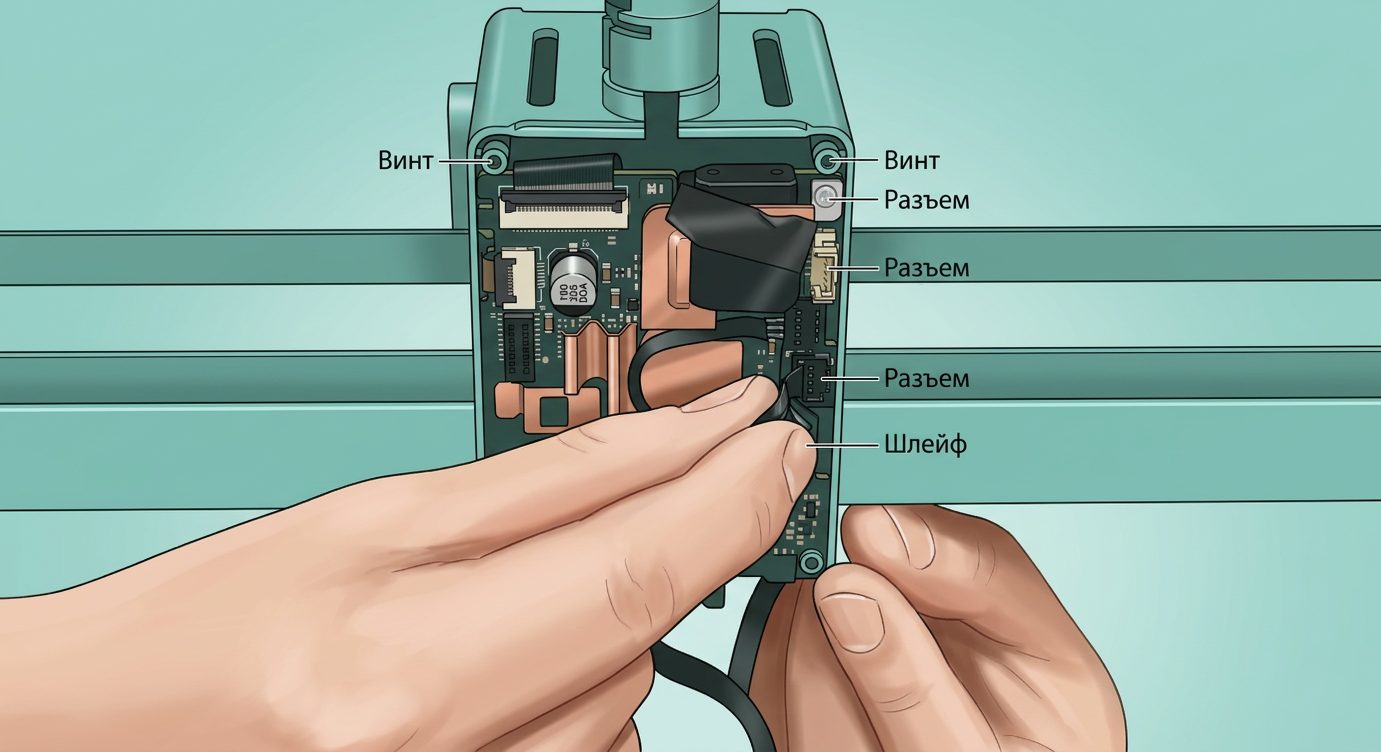

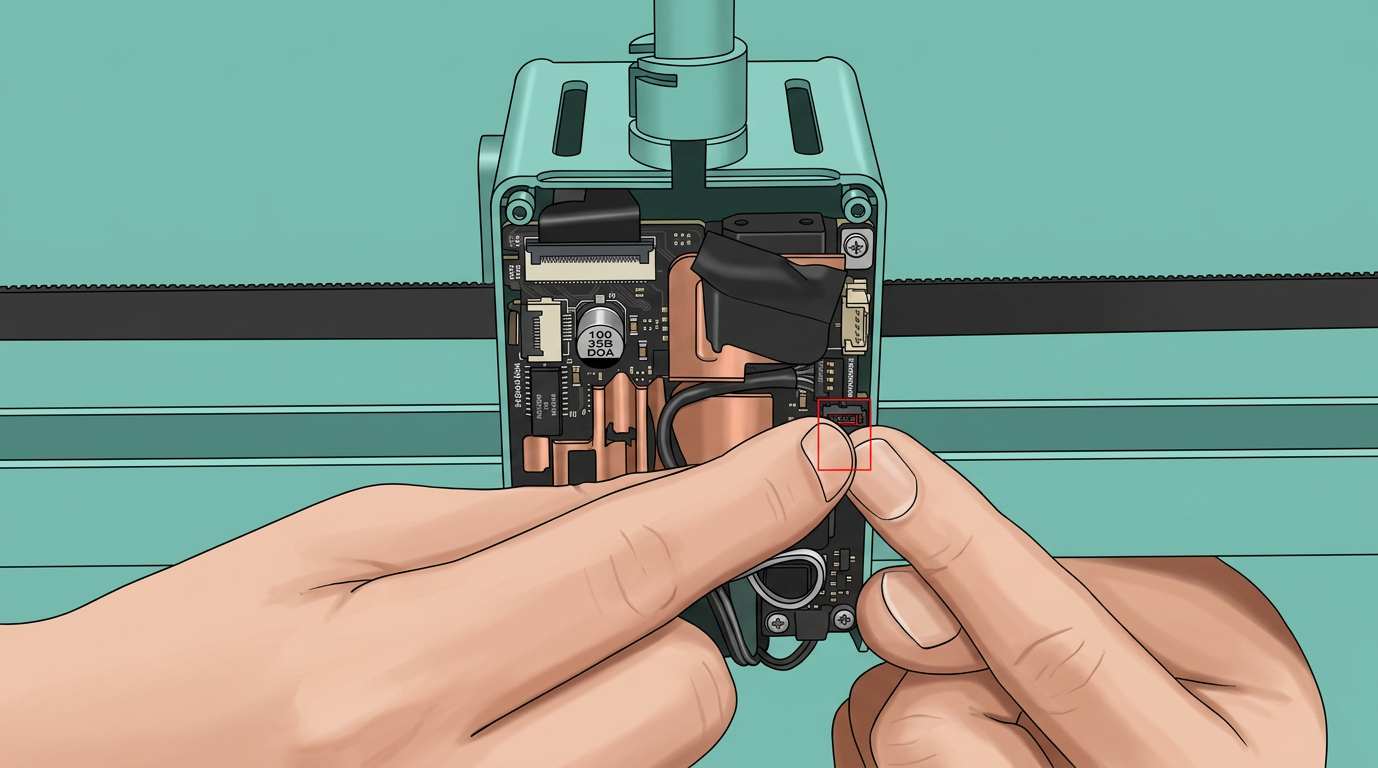

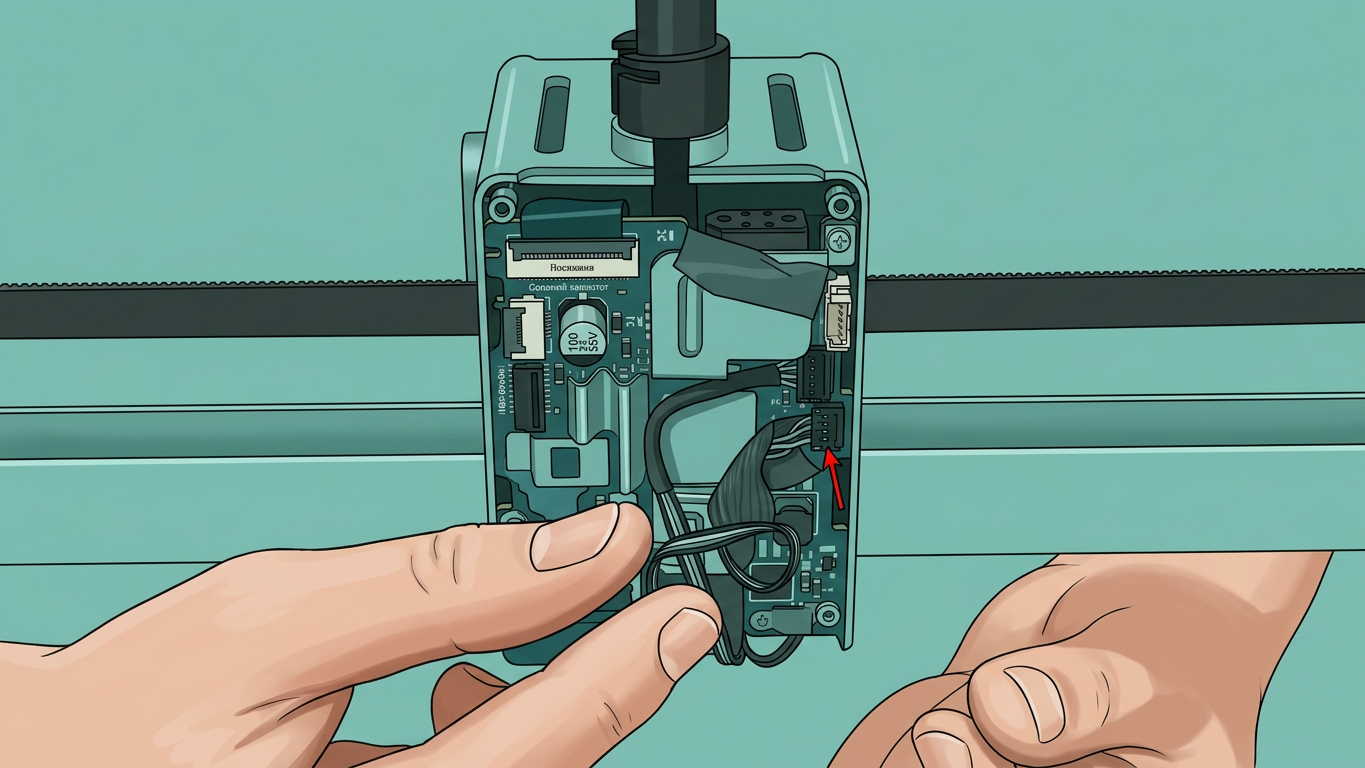

Защипните основание разъема и приложите усилие в направлении, перпендикулярном печатной плате (PCB), чтобы отсоединить разъем вентилятора обдува детали.

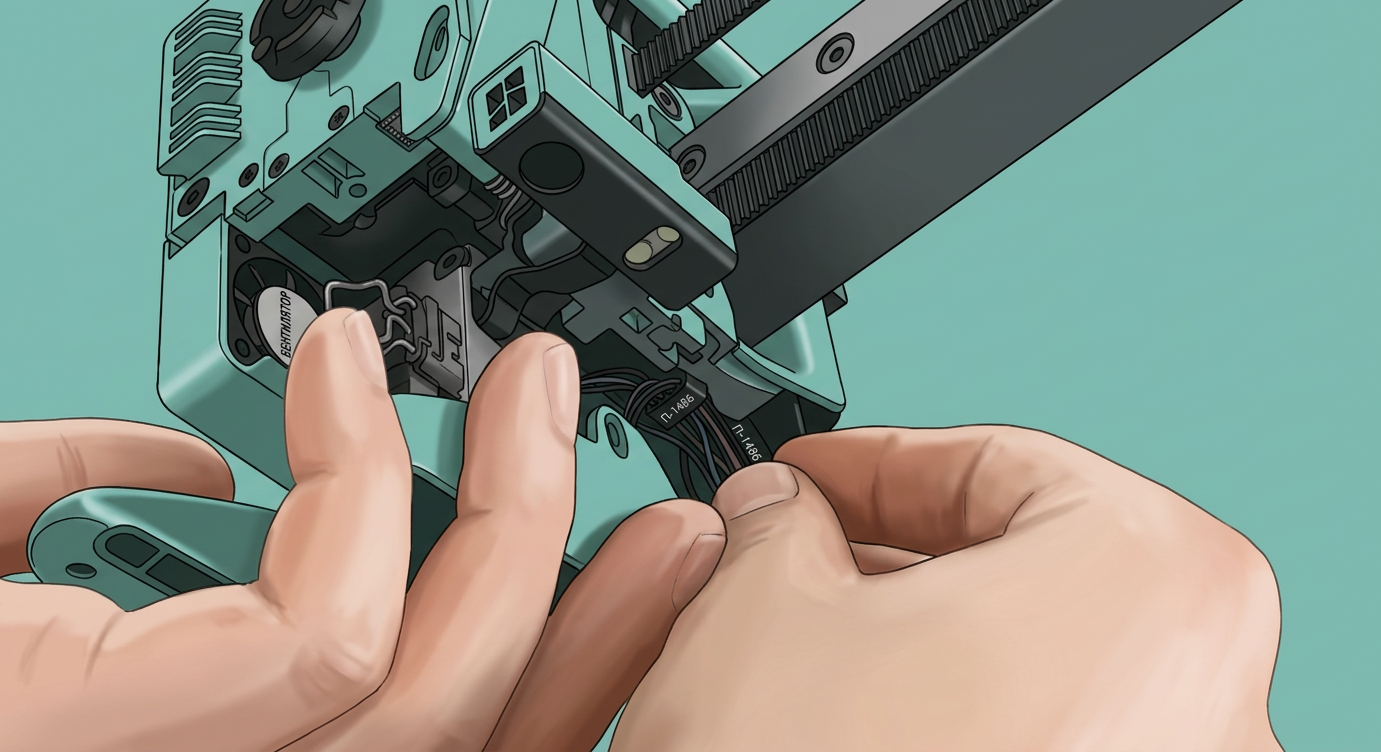

Снимите кабели с кабельных зажимов и снимите вентилятор обдува детали.
Установка вентилятора обдува детали
Шаг 1: Подключите разъем вентилятора обдува детали и разъем нагревательного узла хотенда
Вставьте кабель вентилятора обдува детали в кабельный зажим;

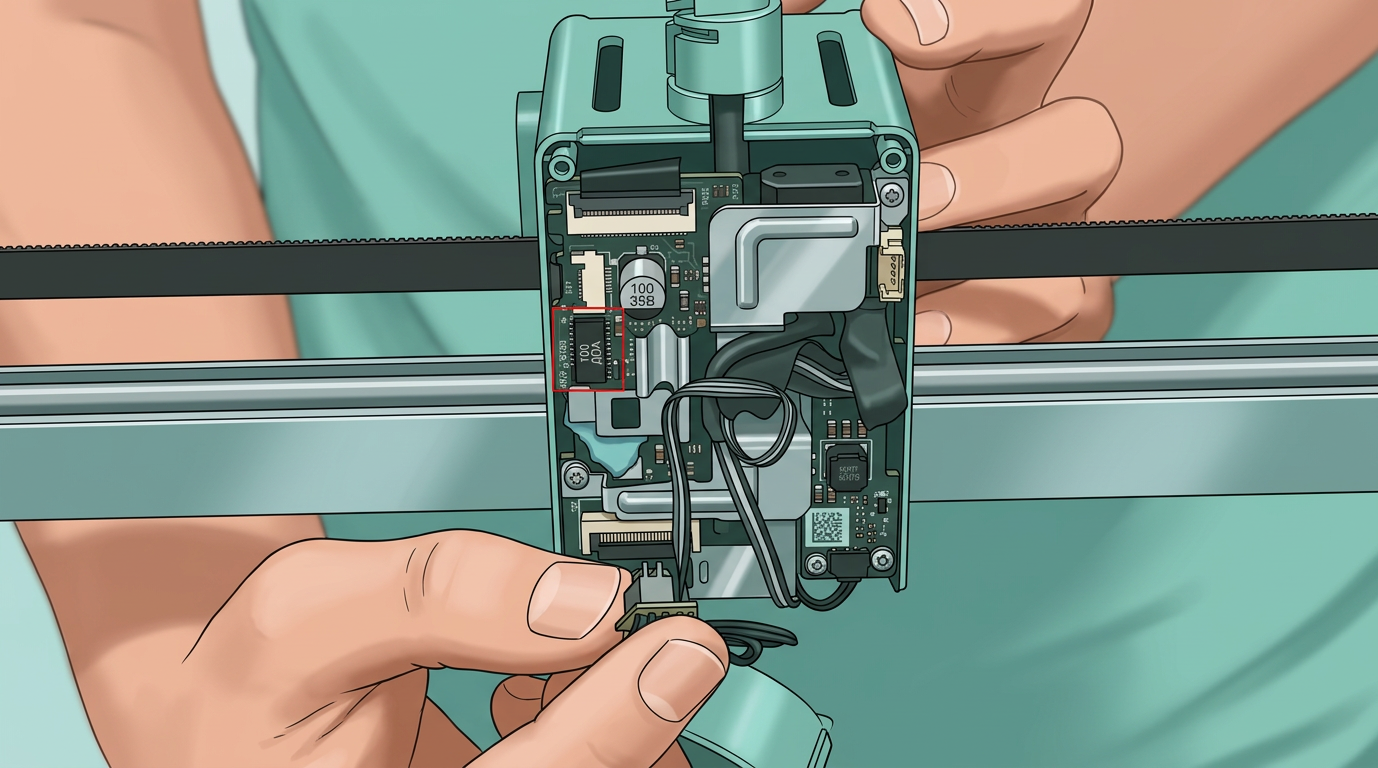

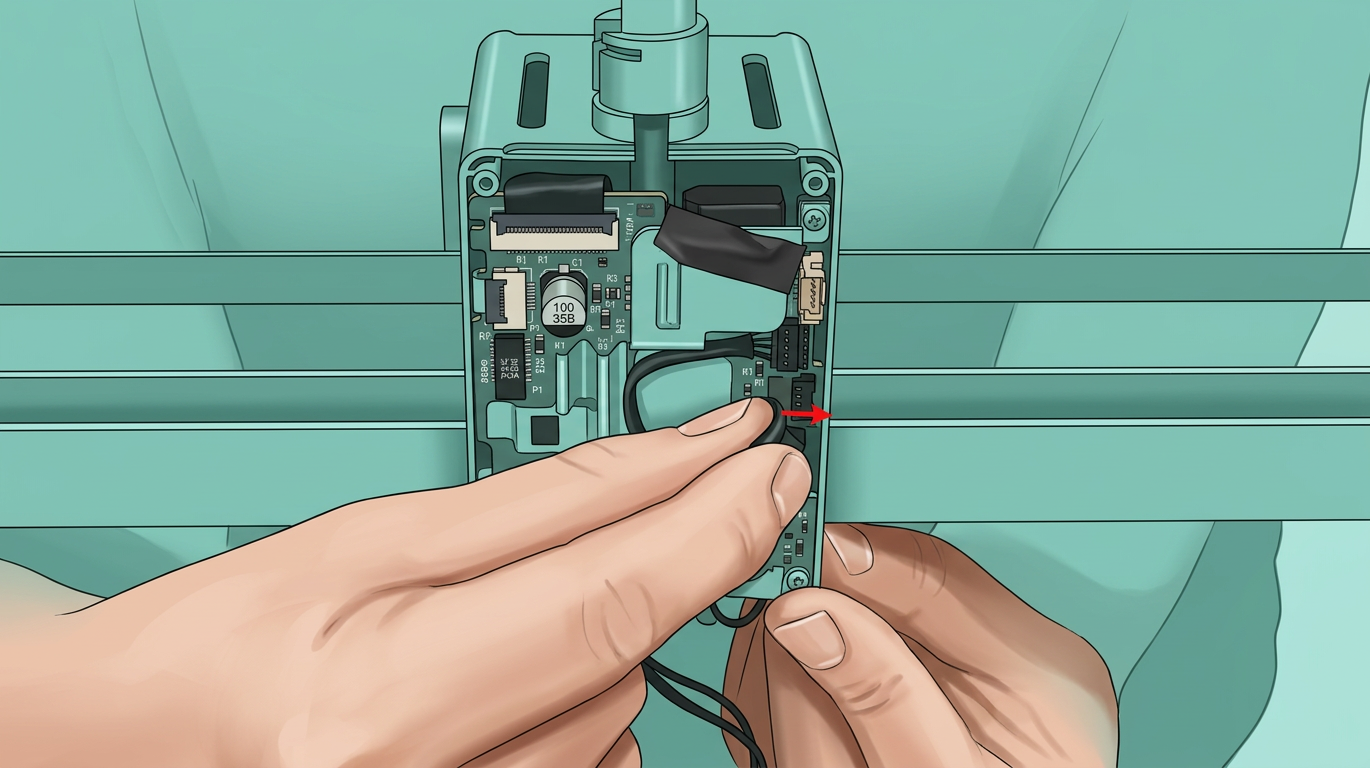

Разместите штекер разъема напротив гнезда на плате TH, выровняйте его, нажмите на штекер и подключите кабель вентилятора;
Прикрепите ацетатную ленту обратно;

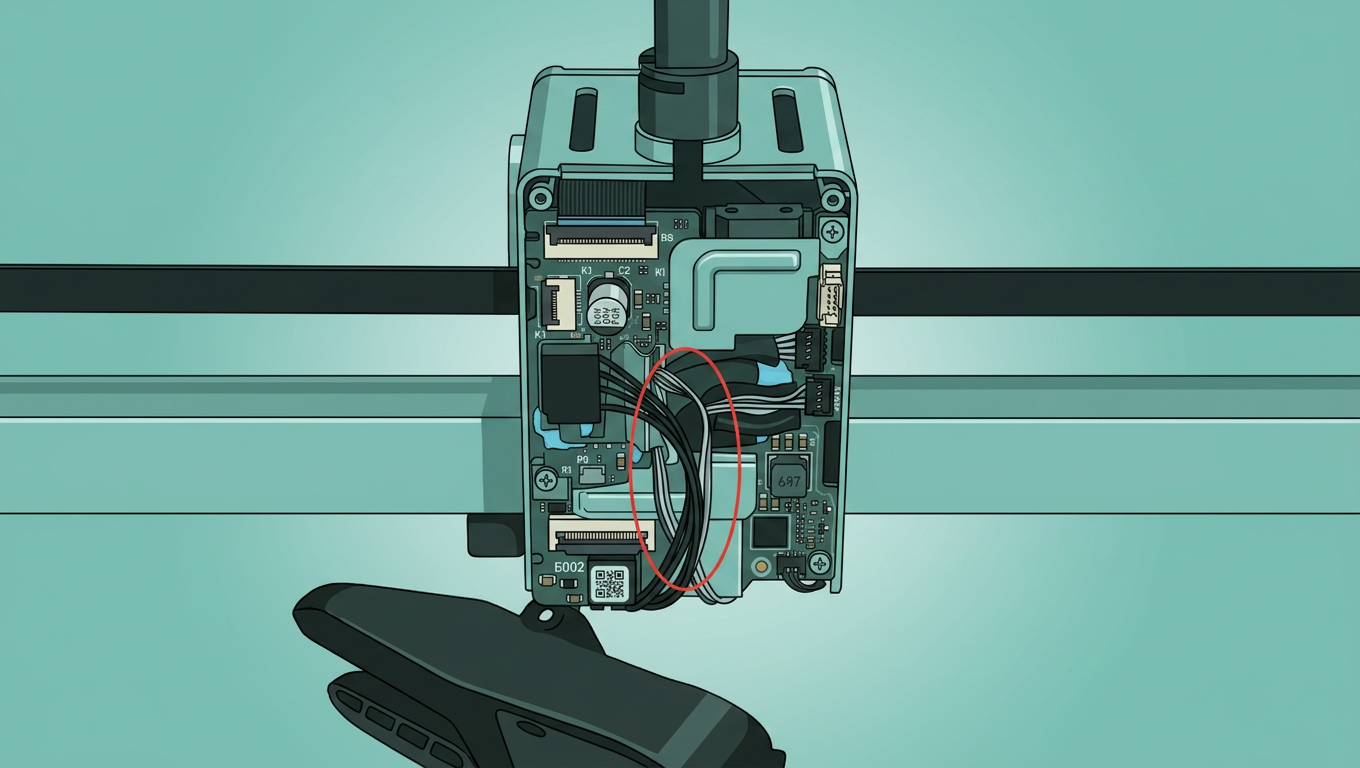

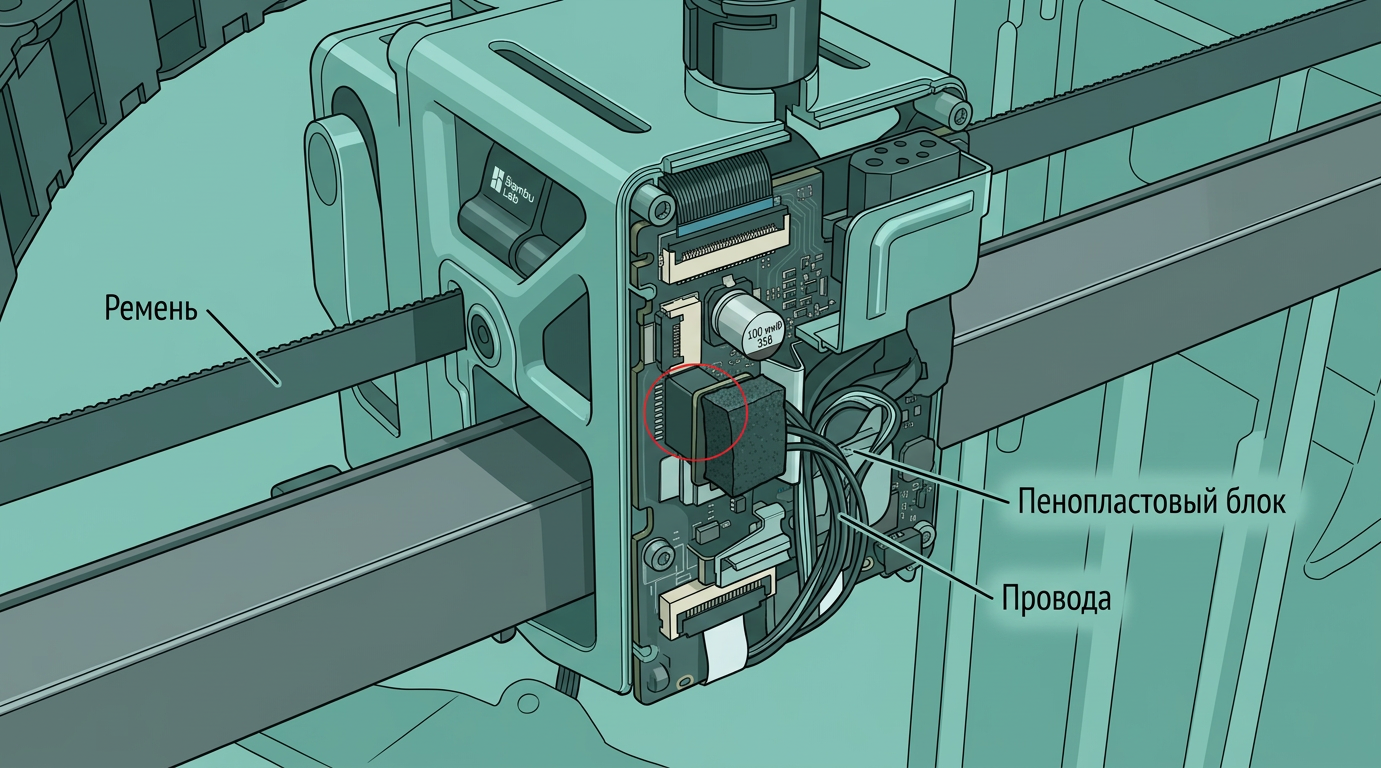

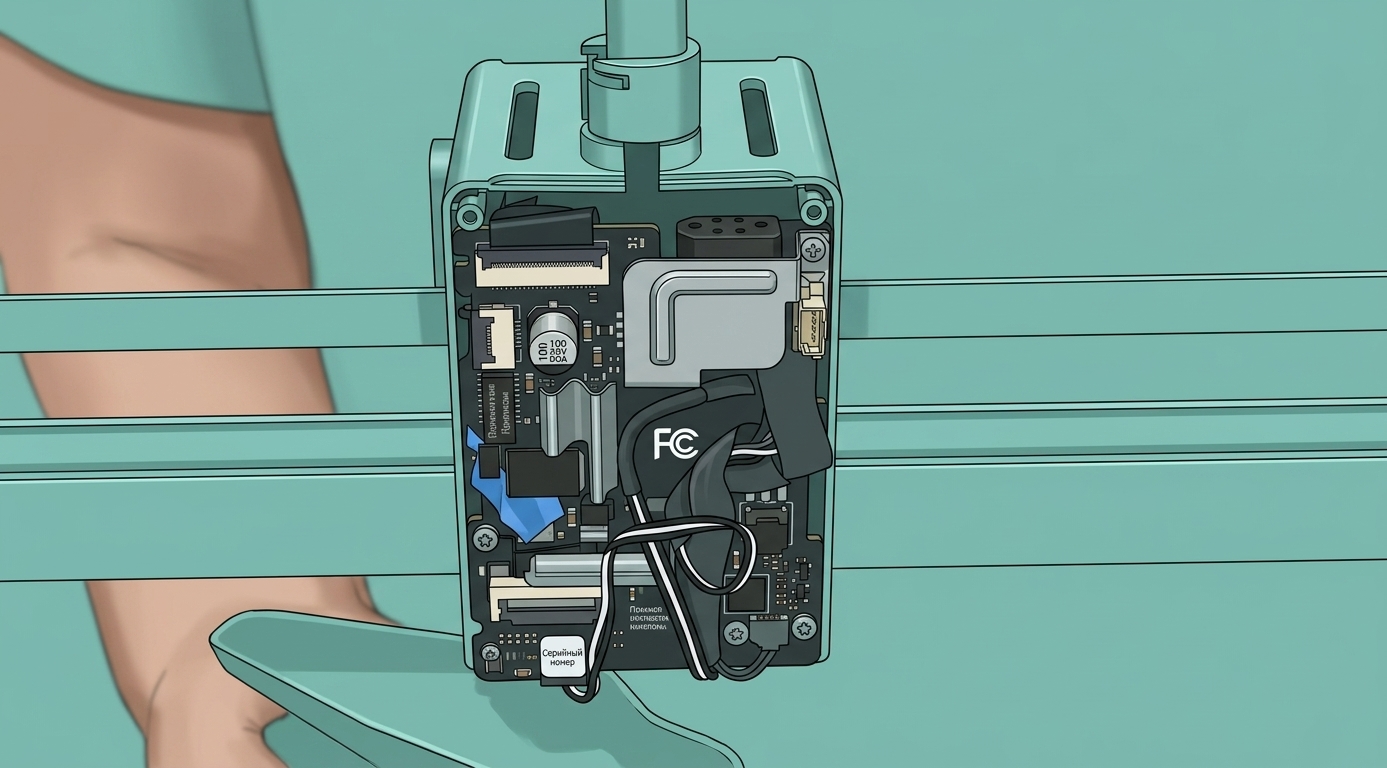

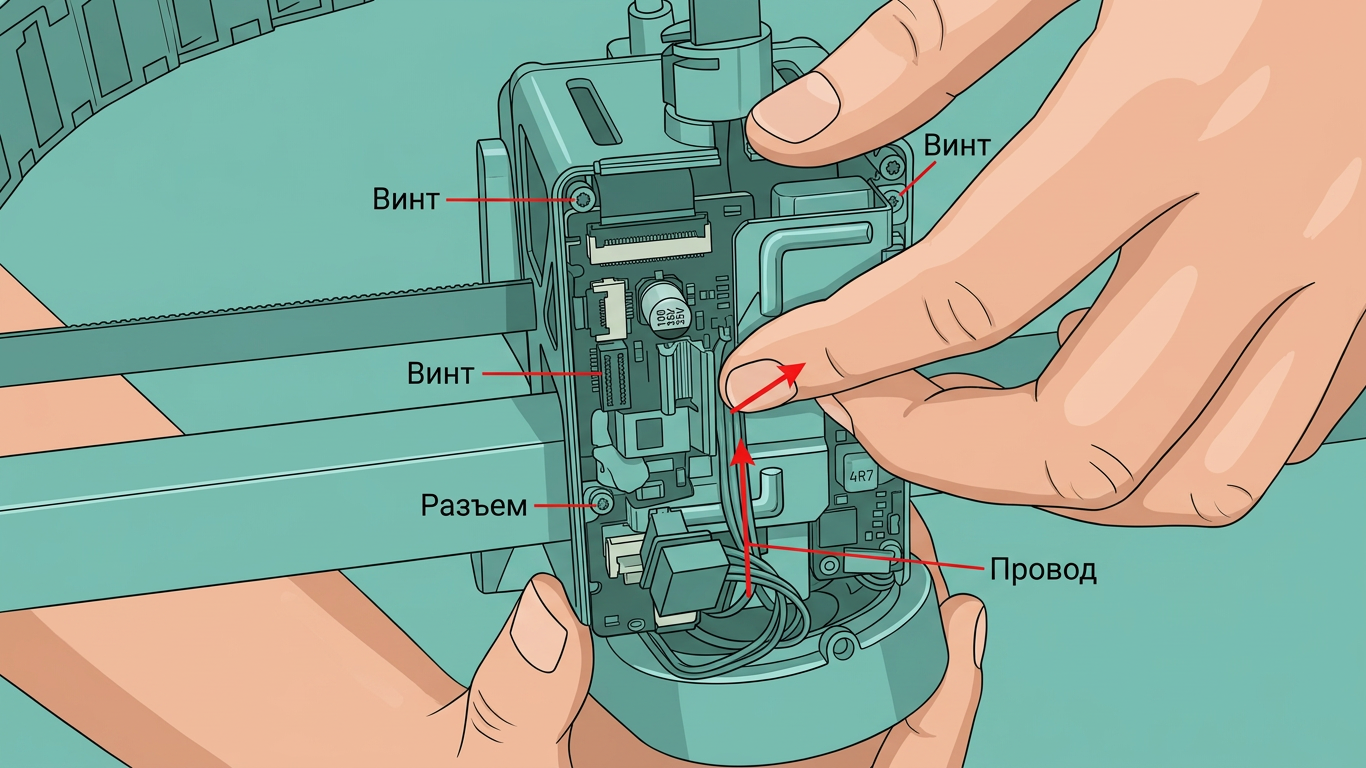

Предварительно выровняйте отверстия для винтов вентилятора, расположите кабель вентилятора на плате TH и потяните его вверх, сложите кабель, чтобы предотвратить его зажатие корпусом вентилятора или задней крышкой инструментальной головки, что может вызвать неисправность вентилятора.

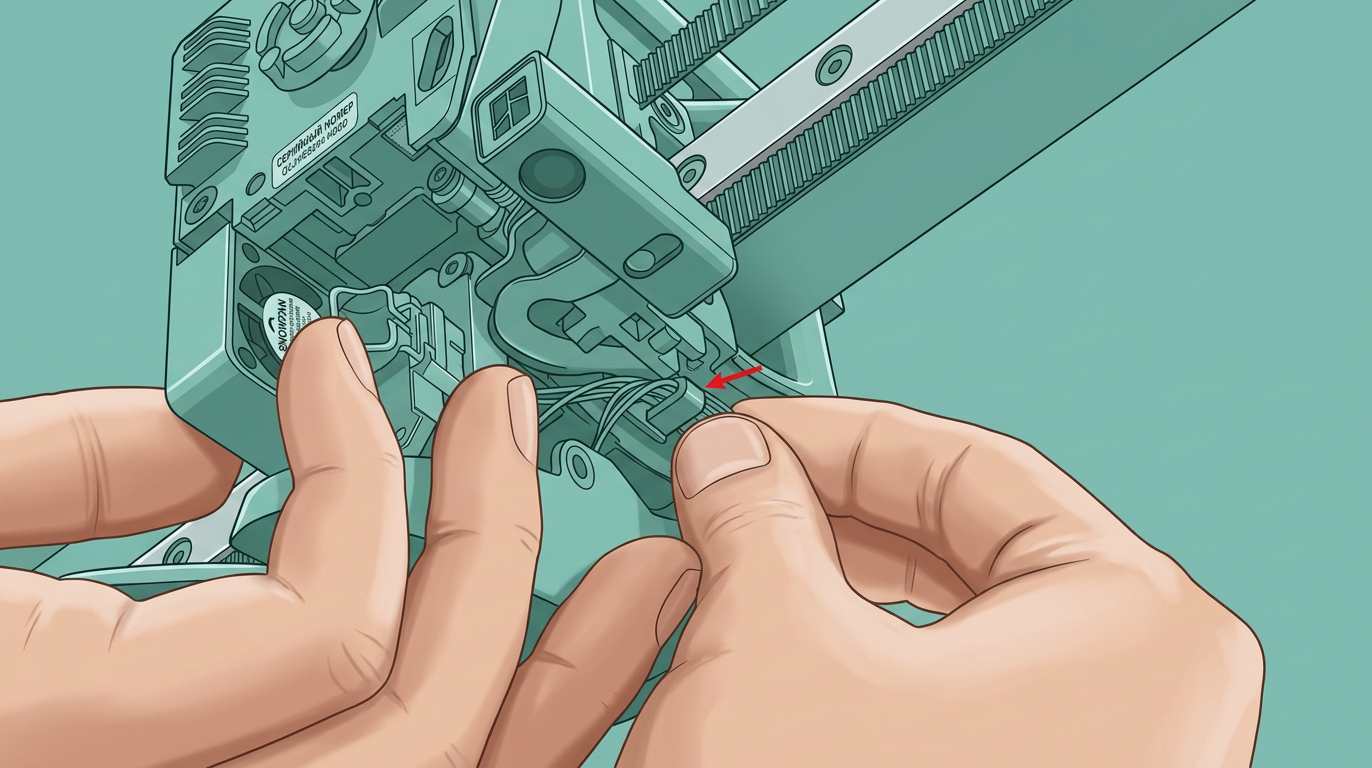

После укладки кабелей вставьте разъем нагревательного узла хотенда и используйте разъем нагревательного узла хотенда и кабель, чтобы прижать кабель вентилятора обдува детали.
При вставке нагревательного узла хотенда убедитесь, что отверстия совпадают, и не вставьте их неправильно.
Шаг 2: Установите заднюю крышку инструментальной головки

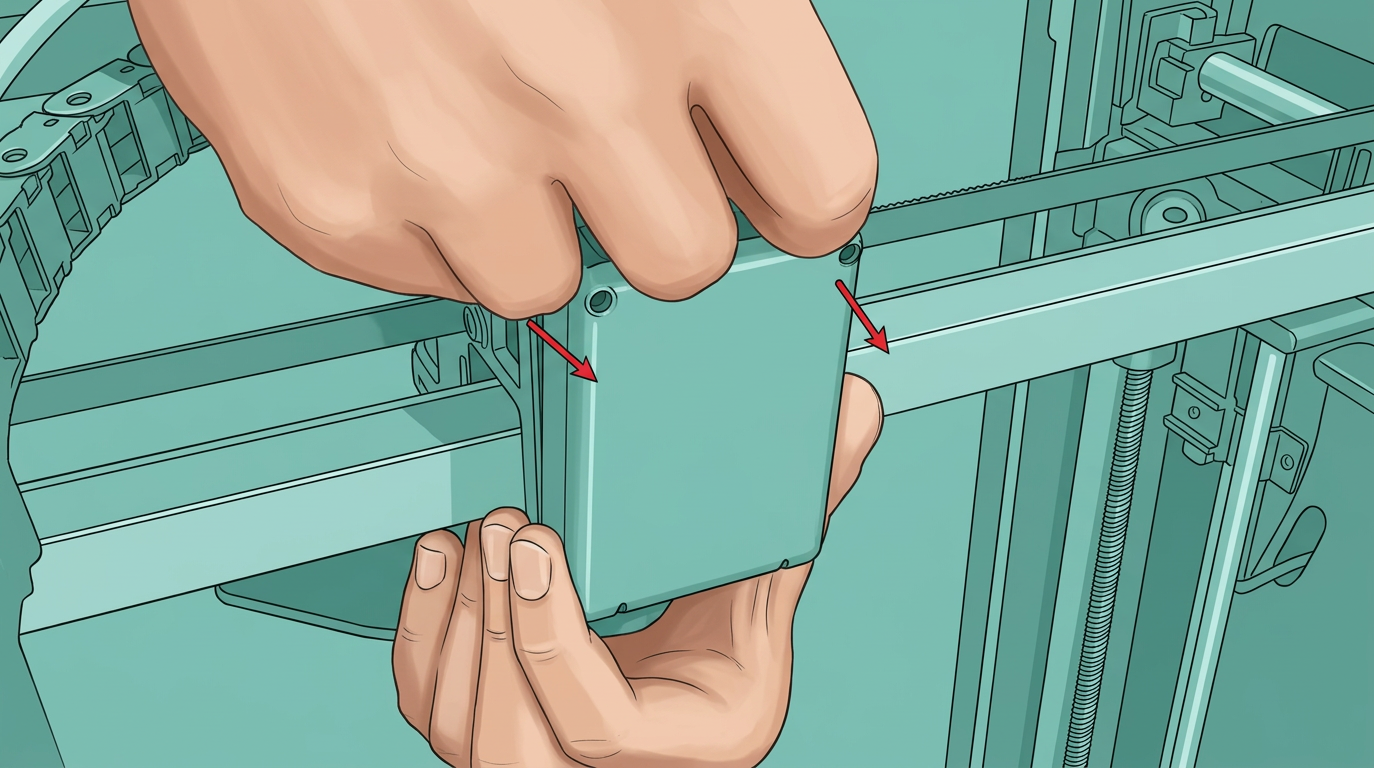

Установите заднюю крышку инструментальной головки;
После установки убедитесь, что кабель вентилятора обдува детали находится в специальном пазу, чтобы избежать его зажатия рамой задней крышки.
Затяните 2 винта крепления задней крышки.
Шаг 3: Установите вентилятор обдува детали
Выровняйте отверстия для винтов и установите вентилятор обдува детали; при вставке вентилятора будьте осторожны, чтобы не зажать кабель вентилятора.
Если кабель слишком длинный, вернитесь к шагу 1 руководства по установке и сначала сложите излишек кабеля.

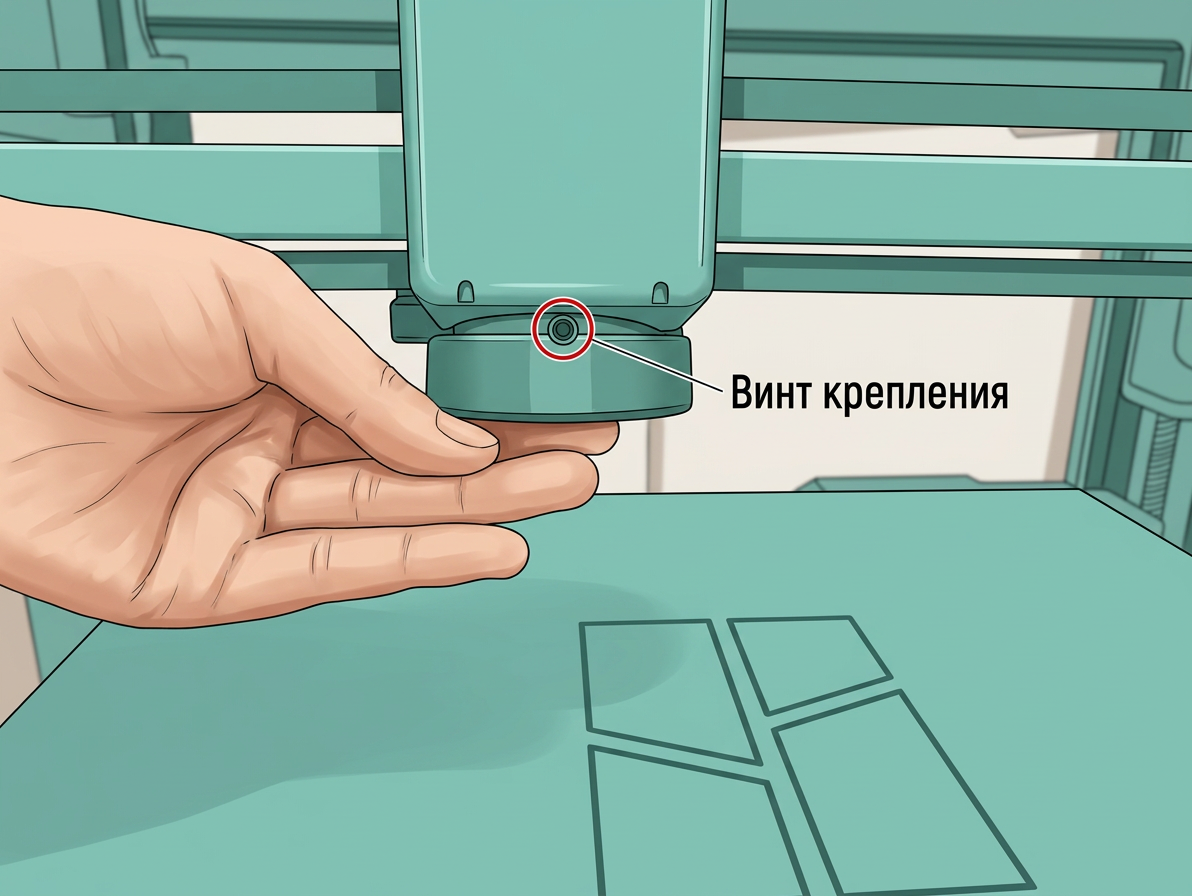

Затяните три винта, чтобы закрепить вентилятор обдува детали.
Проверка функциональности

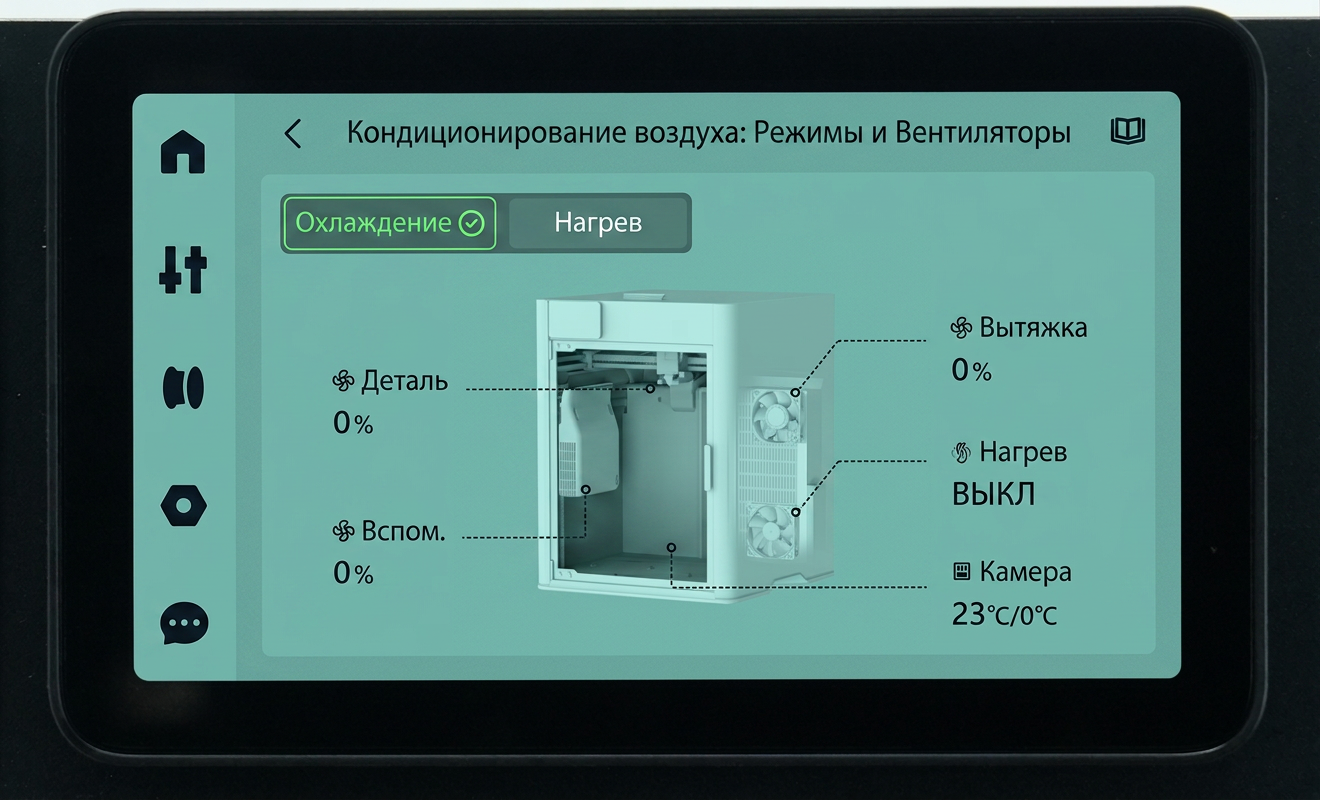

Чтобы убедиться, что все работает правильно, включите принтер, а затем включите вентилятор обдува детали; если новый вентилятор начинает вращаться, установка завершена.
Калибровка после замены
Рекомендуется откалибровать принтер после завершения замены.
