Замена платы подключения экструдера H2D/H2C / платы TH / FPC-кабеля

Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2C.

Важное напоминание

Разъемы вентилятора и катушки датчика вихревого тока на H2D имеют эту компактную конструкцию разъема. При снятии разъема держите основание разъема рукой и поднимайте прямо вверх, перпендикулярно поверхности PCB, чтобы разблокировать его. Никогда не прикладывайте усилие в горизонтальном направлении, чтобы не повредить разъем.

Плата подключения экструдера/Плата TH/Кабель FPC

Это руководство включает инструкции по замене платы подключения экструзии/платы TH/кабеля FPC. Вы можете заменить соответствующие запасные части в соответствии с вашими фактическими потребностями.;

Например: Если вам нужно заменить только кабель FPC, вы можете пропустить последующие шаги по замене платы TH.

Плата TH и плата подключения экструзии установлены на задней части инструментальной головки, и они соединены кабелем FPC. Детали платы TH, платы подключения экструзии и аксессуаров приведены ниже:

Запасные части для платы подключения экструдера следующие:

1. Плата подключения экструдера * 1

2. Винт M1.6x4 - для крепления платы подключения экструдера * 2

Запасные части для кабеля FPC следующие:

1. Кабель FPC * 1

Запасные части для платы TH следующие:

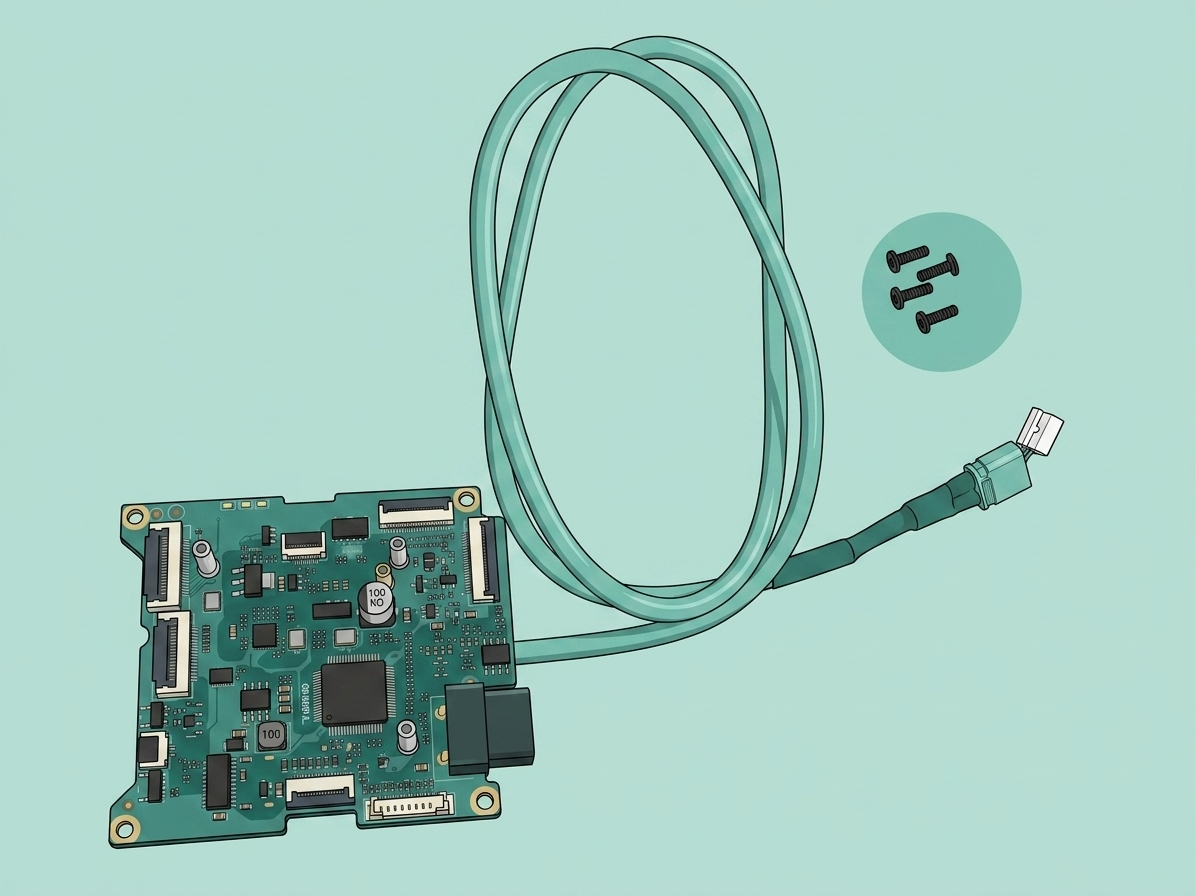

Плата TH в настоящее время выпускается в двух версиях. Пожалуйста, обратитесь к версии, которую вы получили. Шаги замены одинаковы для обеих версий.

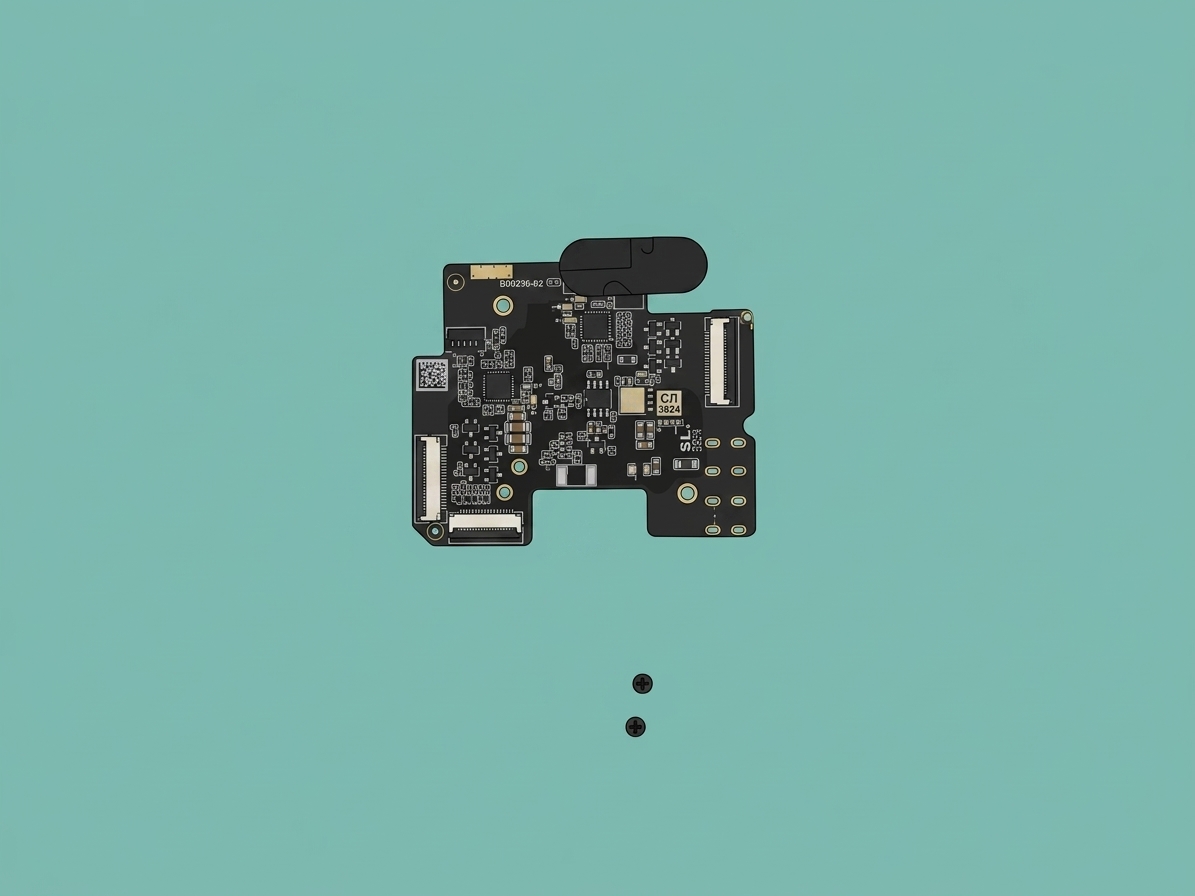

1. Плата TH * 1

2. Винты BT2.6x8 - для крепления платы TH * 4

Необходимые инструменты и материалы

1. Новая плата TH/кабель FPC/плата подключения экструдера (Выберите соответствующую деталь в зависимости от ваших конкретных потребностей в замене)

2. Шестигранный ключ H2.0

3. Шестигранный ключ H1.5

Характеристики и количество винтов, участвующих в замене платы подключения экструдера H2D/платы TH/кабеля FPC (рекомендуется правильно хранить снятые винты, чтобы избежать потери):

Предупреждение о безопасности

ВАЖНО!

Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по поводу следования этому руководству мы рекомендуем подать технический запрос по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Снятие платы подключения экструдера/платы TH/кабеля FPC

Шаг 1: Снятие воздуховода и вентилятора частичного охлаждения

Вы можете обратиться к этой Wiki за инструкциями по снятию воздуховода и вентилятора частичного охлаждения: Как заменить вентилятор частичного охлаждения H2D. Или вы можете посмотреть первые 1:40 видео ниже, чтобы увидеть, как это сделать.

Шаг 2: Снятие платы подключения экструдера

Отключите следующие разъемы на интерфейсной плате последовательно: разъем FPC переключающего двигателя 2004, разъем FPC платы TH, разъем нагревательного узла хотэнда слева и его пену (разъем находится на плате TH, а пена на плате подключения экструдера) и разъем FPC подъемного двигателя 2004.

Примечание:

• Кабель переключающего двигателя 2004 (№ 1), кабель FPC (№ 2) и кабель подъемного двигателя 2004 (№ 4) закреплены защелками. Перед вытягиванием кабелей FPC разблокируйте защелки.

№ 1

№ 2

№ 4

• При снятии пены с разъема нагревательного узла хотэнда слева (№ 3) рекомендуется сначала ослабить разъем, затем снять снизу вверх, чтобы сохранить целостность пены.

Используйте шестигранный ключ H1.5 для снятия 2 фиксирующих винтов (M1.6x4).

Осторожно покачивайте плату подключения экструдера рядом с разъемом переключающего двигателя 2004 и аккуратно снимите ее.

filament-buffer-and-ap-board-cover" class="toc-header">Шаг 3: Снятие буфера филамента и крышки платы AP

1. Снятие крышки платы AP

Поскольку кабель MC-TH покрыт за буфером филамента и крышкой платы AP, их необходимо снять сначала.

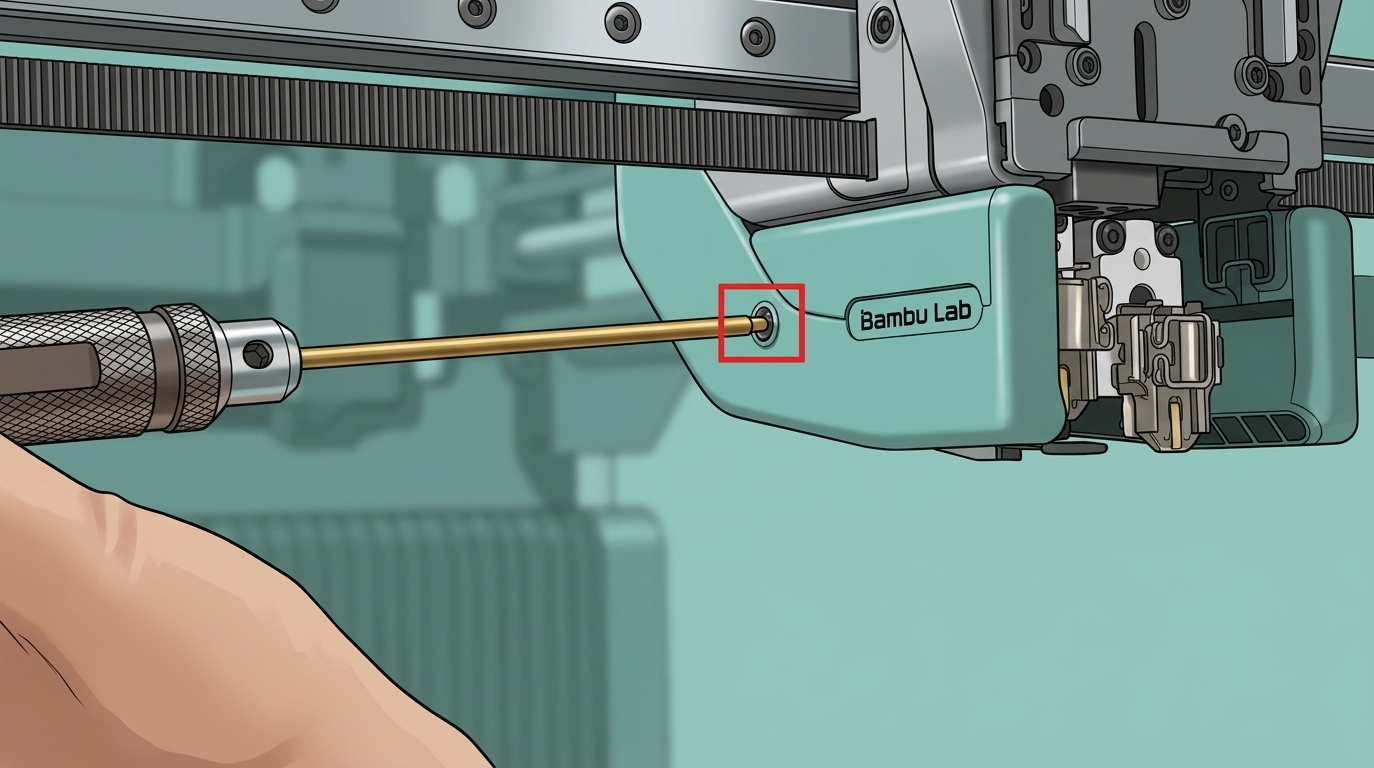

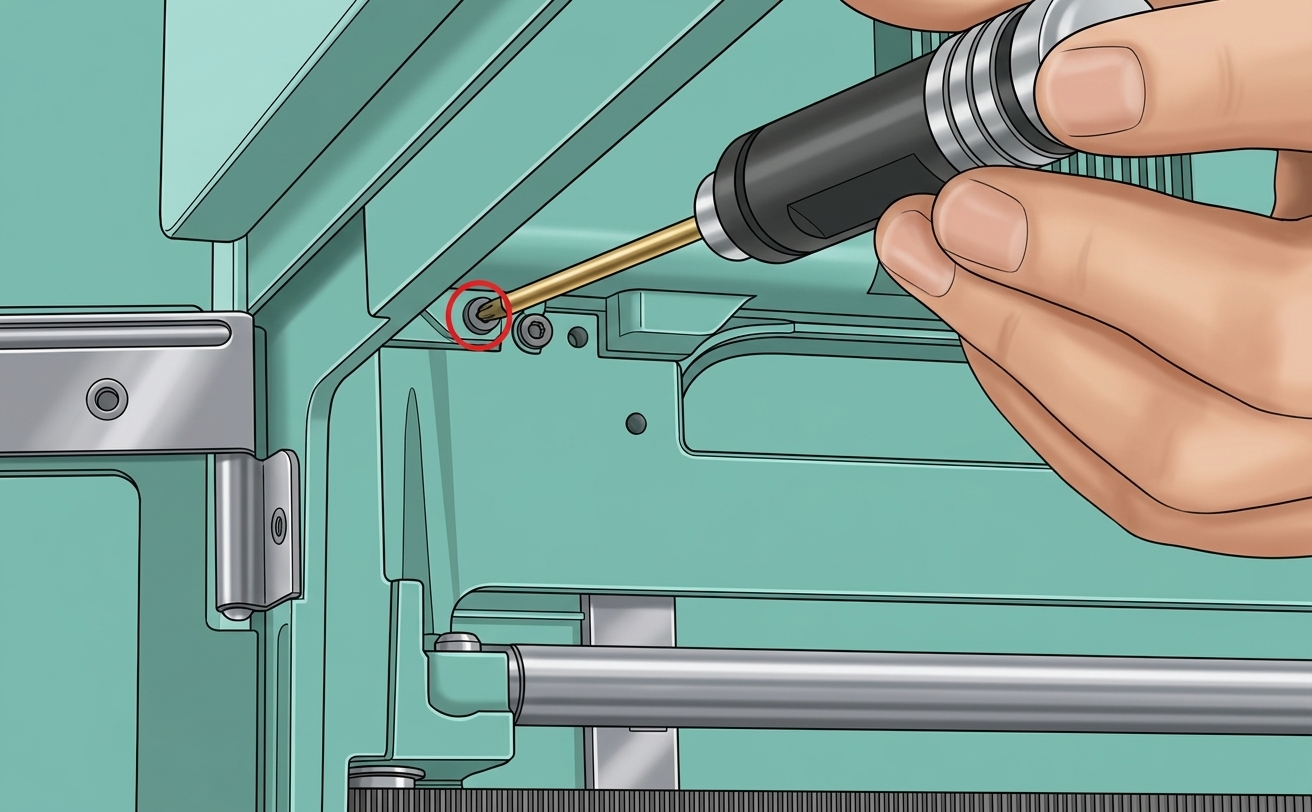

Используйте шестигранный ключ H2.0, чтобы открутить один фиксирующий винт (BT2.6x8).

Затем снимите крышку платы AP со стороны, близкой к передней двери.

2. Снятие буфера филамента

Вы можете обратиться к шагам 2, 3, 4 и 5 в этом Wiki за инструкциями по снятию буфера филамента: Замена буфера филамента H2D

Шаг 4: Отключение кабелей на плате TH

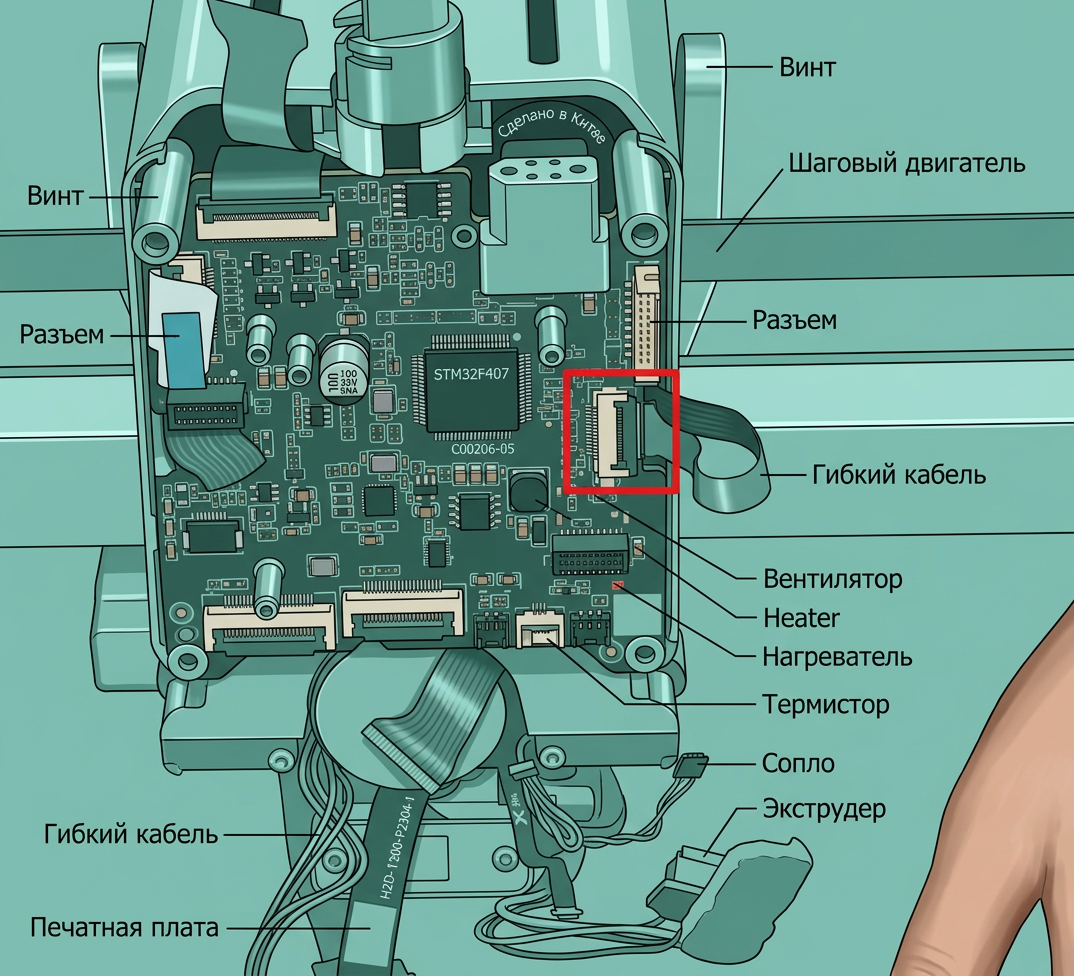

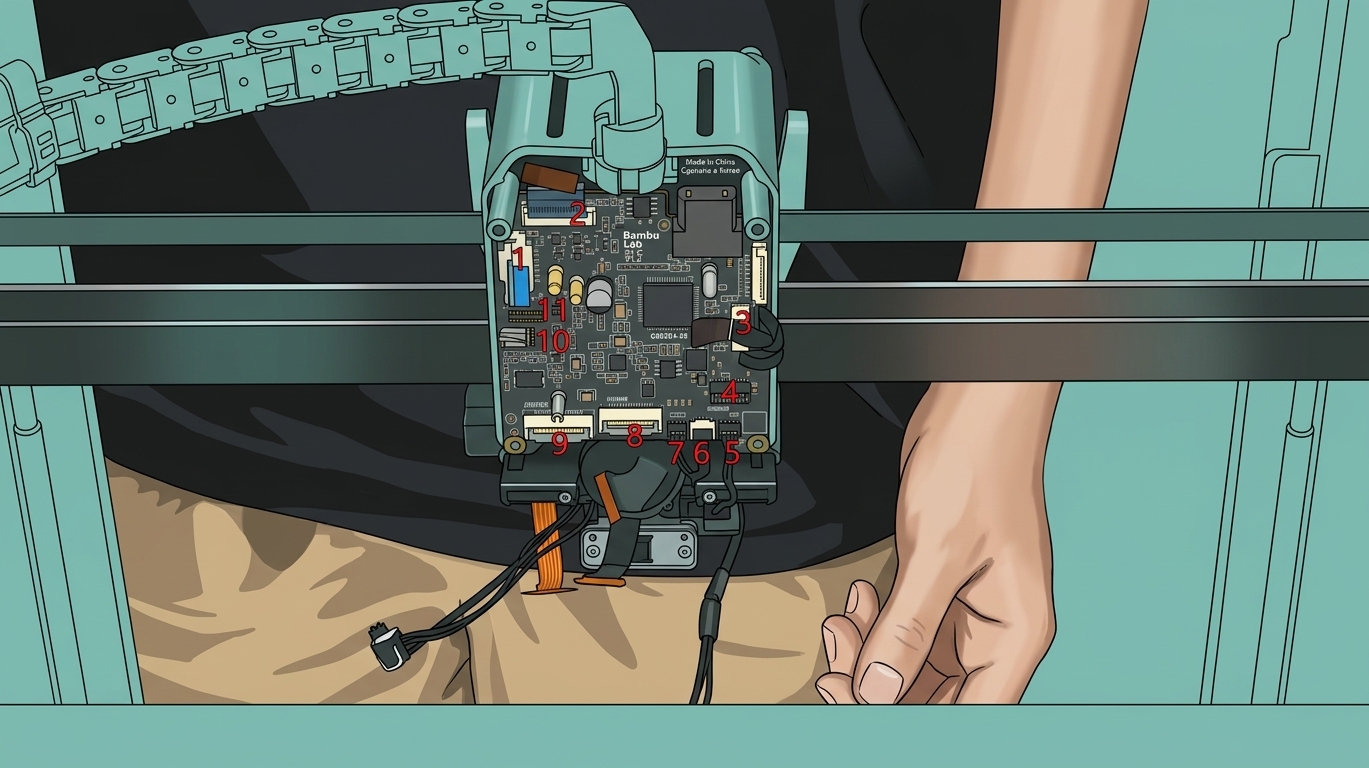

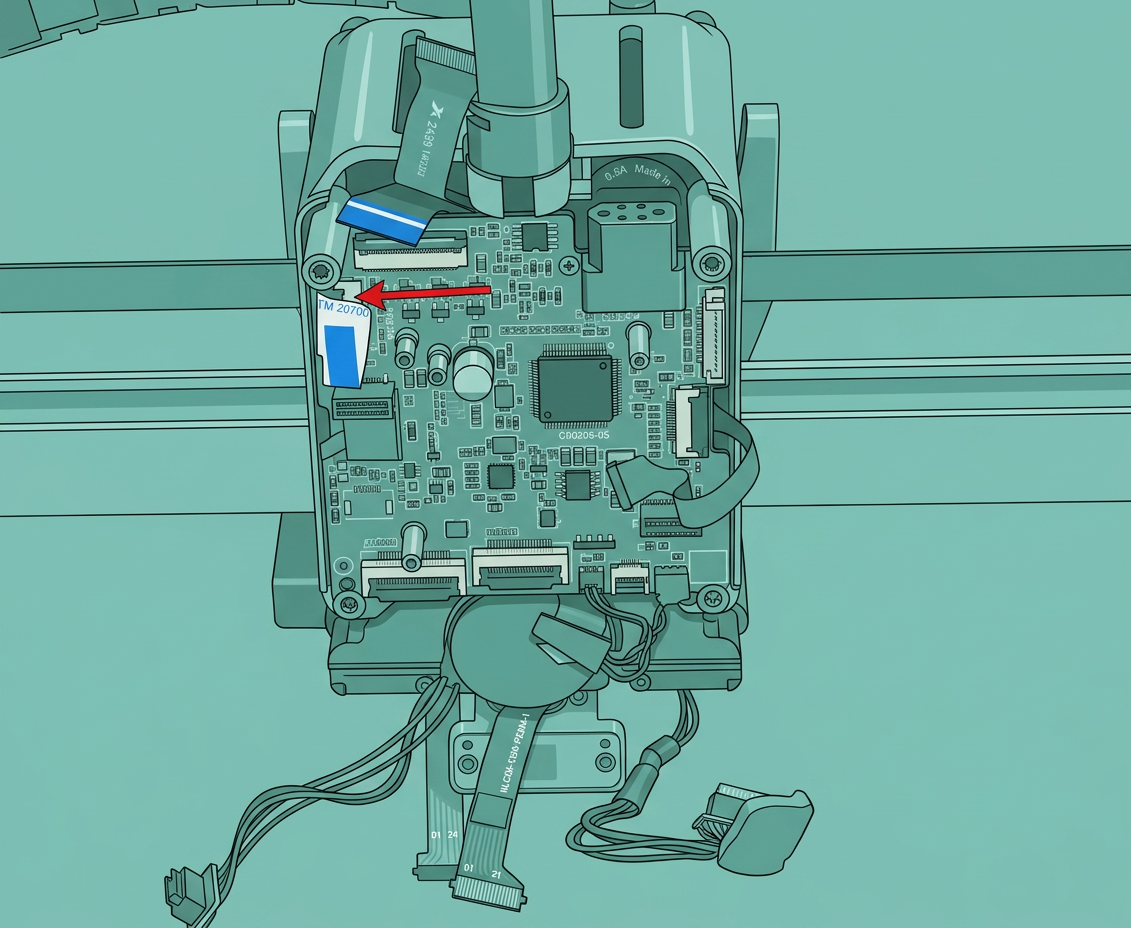

Отключите все разъемы на плате TH последовательно. Обратитесь к изображениям и таблицам для конкретных разъемов кабелей и их подключений.

На плате TH есть три типа разъемов, и вы можете использовать разные методы отключения в зависимости от типа разъема.

• Разъемы 1, 2, 3, 6, 8 и 9 закреплены защелками. Разблокируйте защелку и снимите кабель.

• Разъемы 5, 7 и 10 закреплены спереди. Тяните их вертикально вверх относительно платы TH, чтобы отключить соединение.

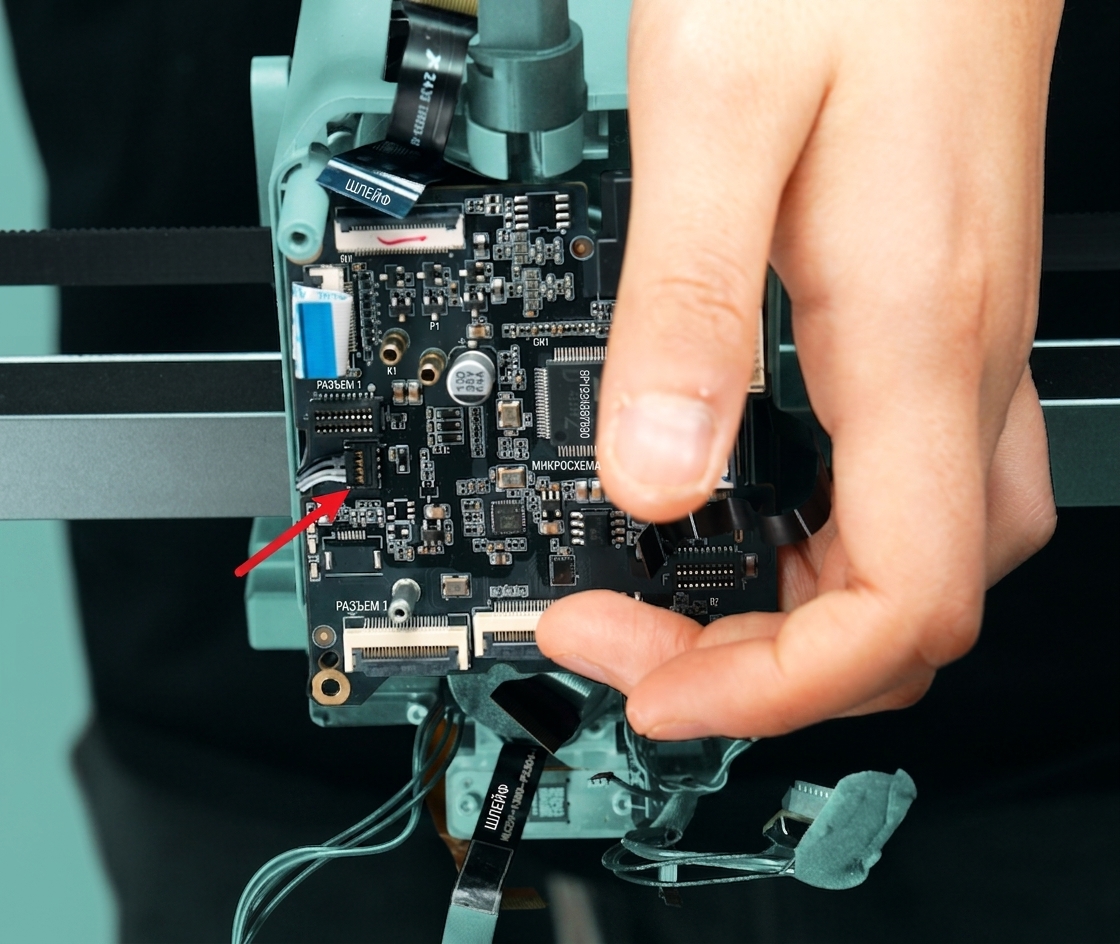

• Разъемы 4 и 11 закреплены разъемами-штырями. Тяните напрямую для отключения.

  • Примечание: 4 - Нагревательный узел хотэнда слева был снят в "Шаге 2".

  Подробные шаги по отключению соединительных проводов на плате TH следующие:

Подробные шаги:

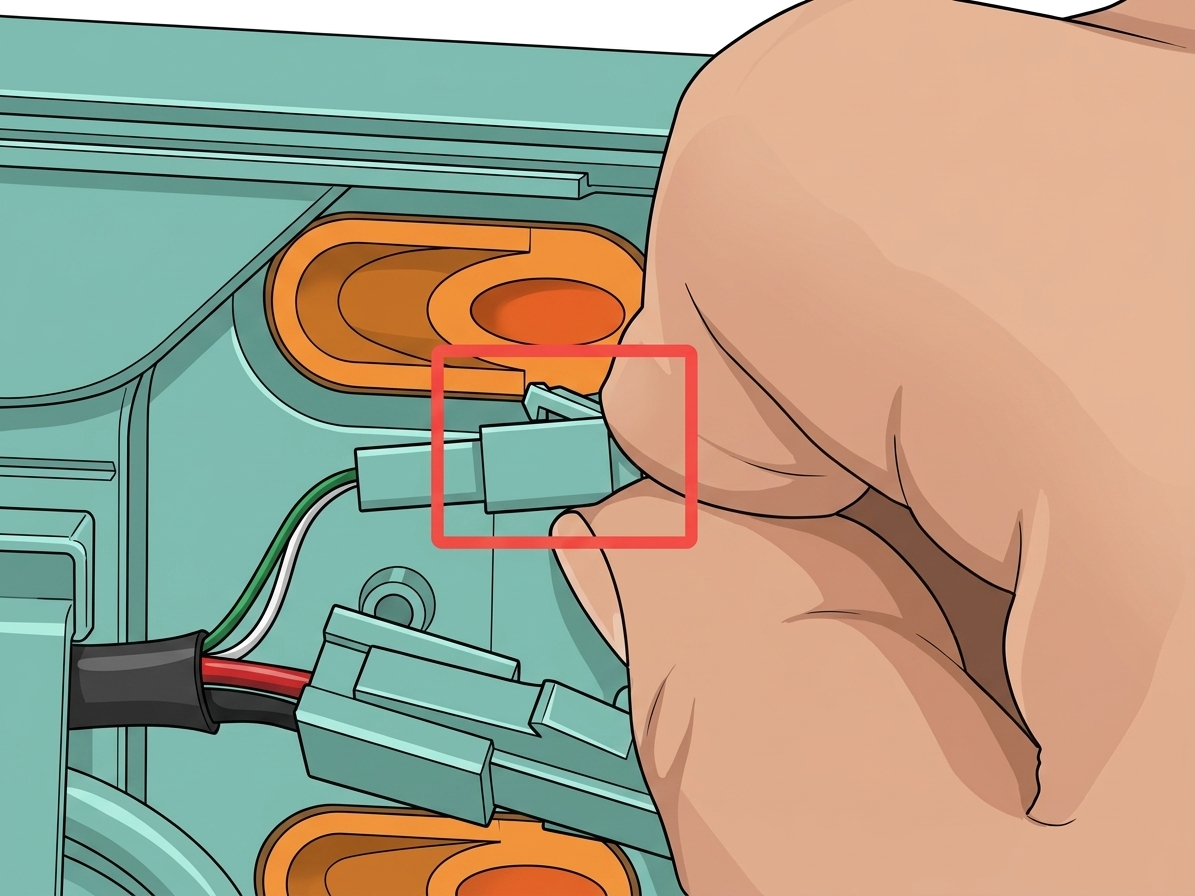

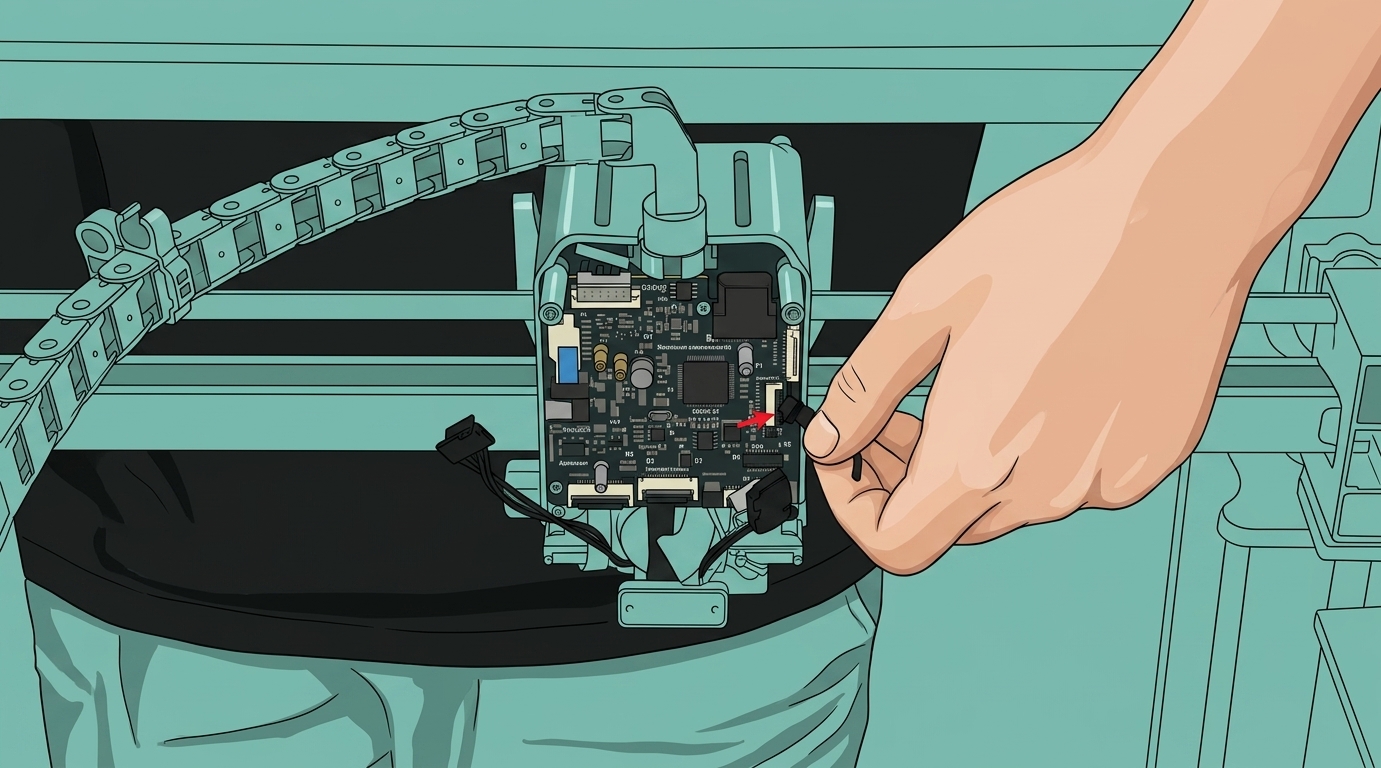

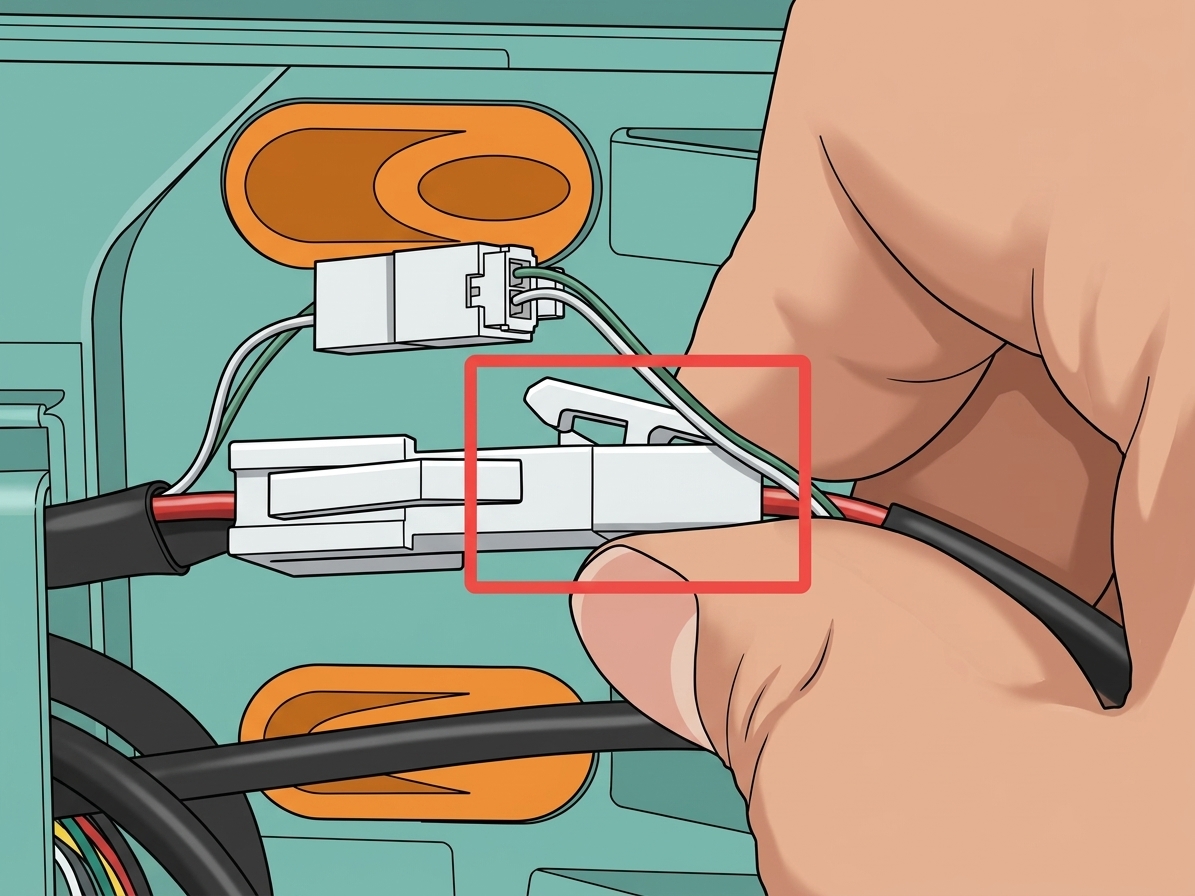

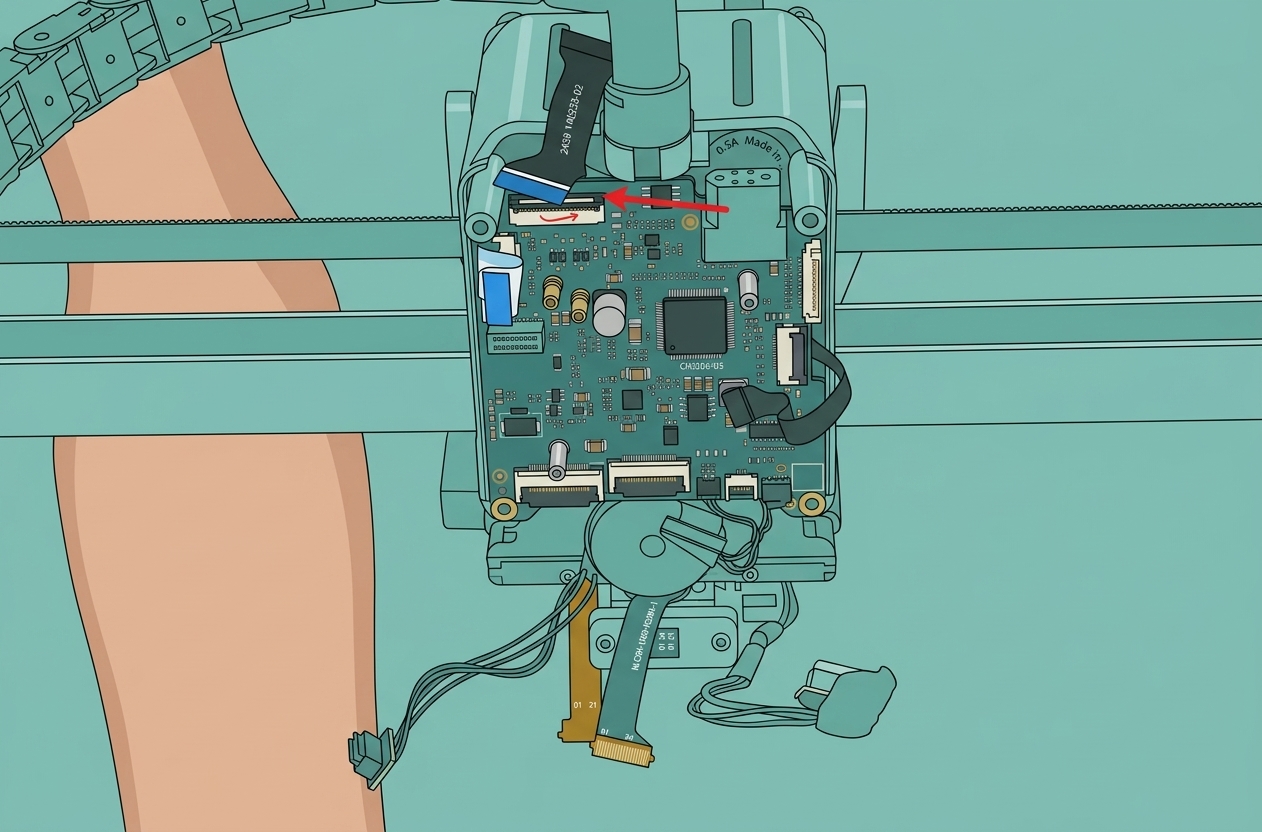

1. Отключите кабель нагревательного узла хотэнда справа (№ 11). Разблокируйте защелку на кабеле FPC датчика инструментальной головки (№ 3) и снимите кабель.

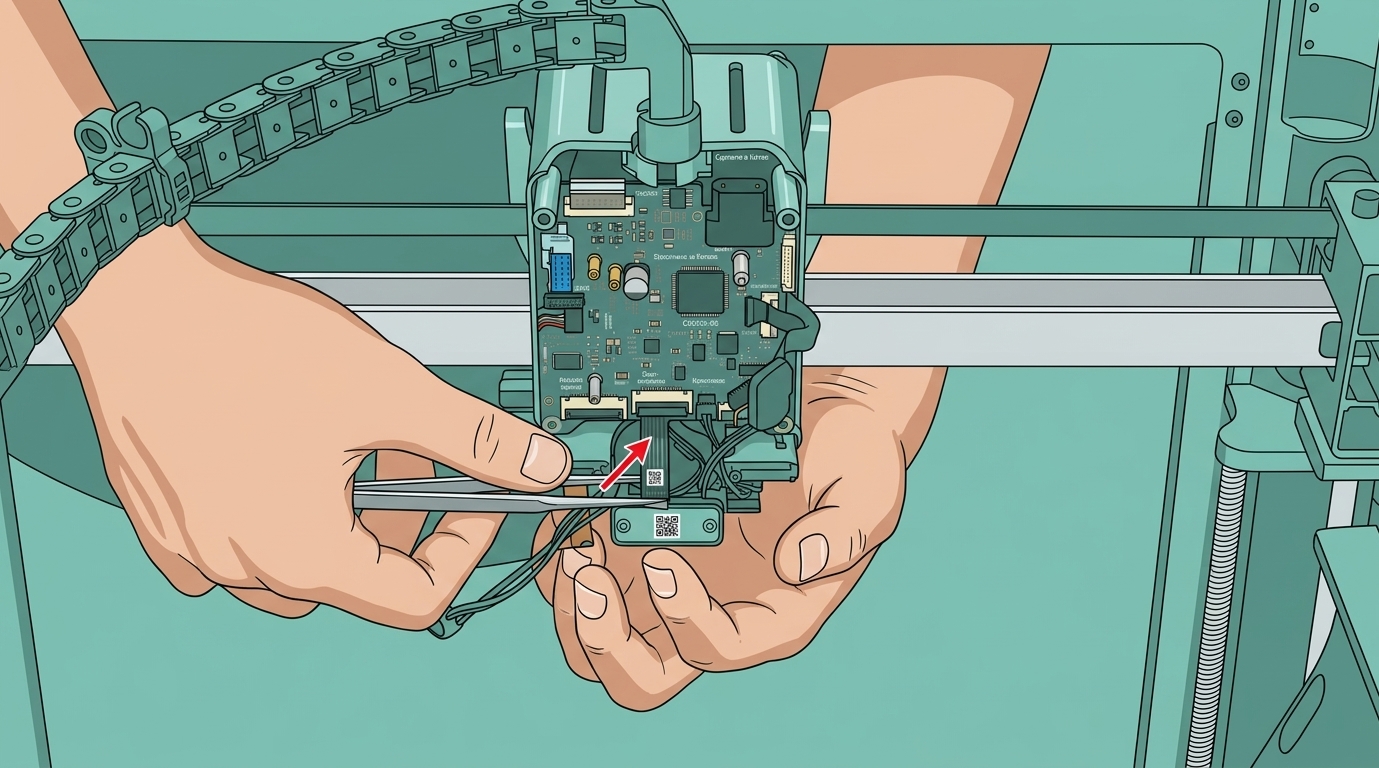

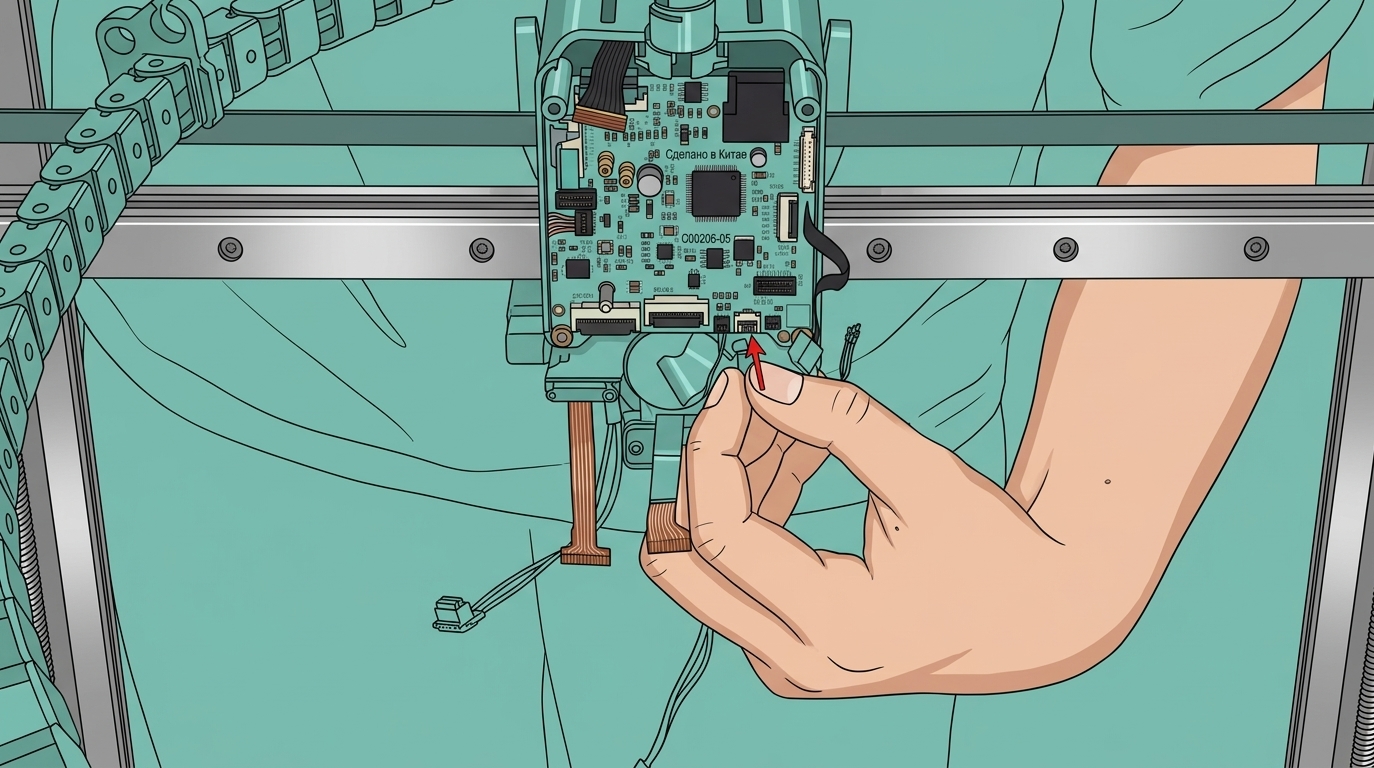

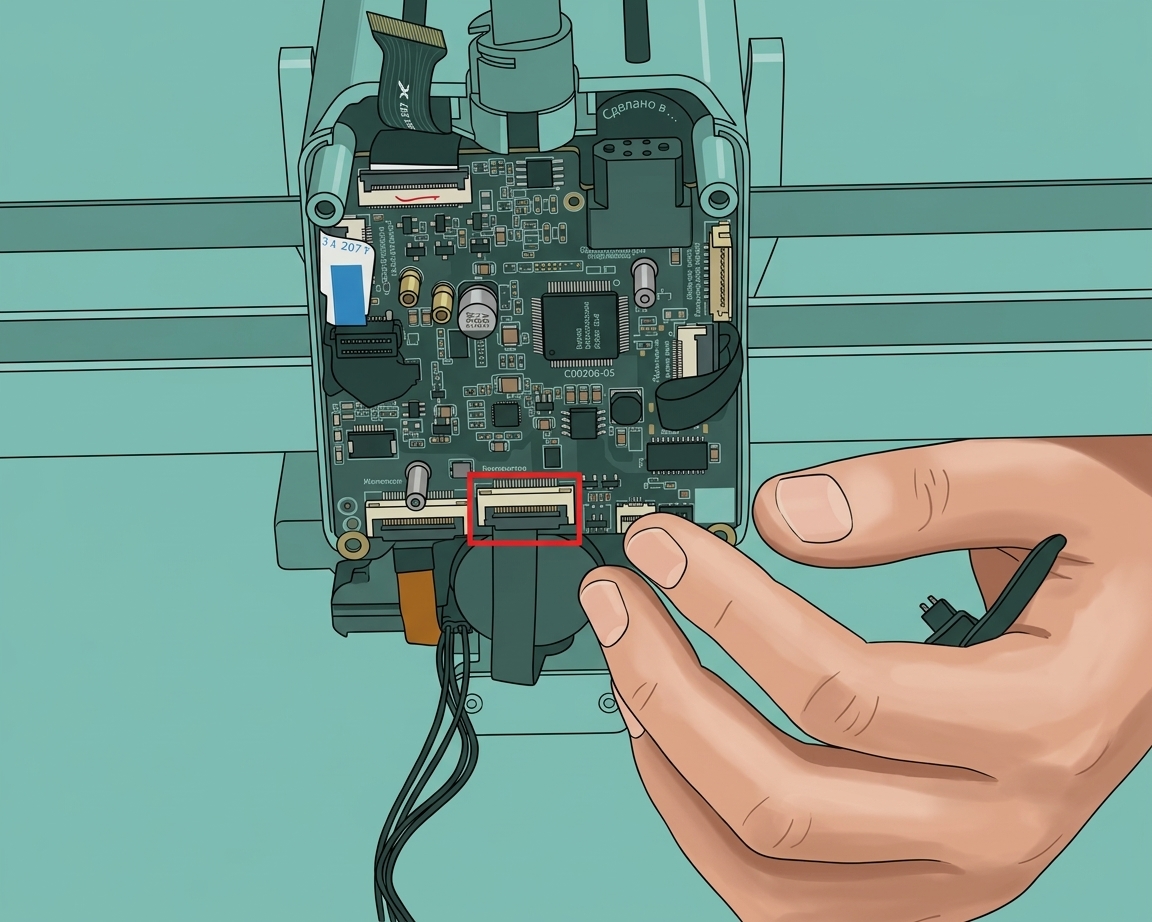

2. Используйте пинцет, чтобы снять подложку с кабелей FPC камеры инструментальной головки (№ 9) и камеры сопла (№ 8). Разблокируйте защелку и снимите кабели FPC.

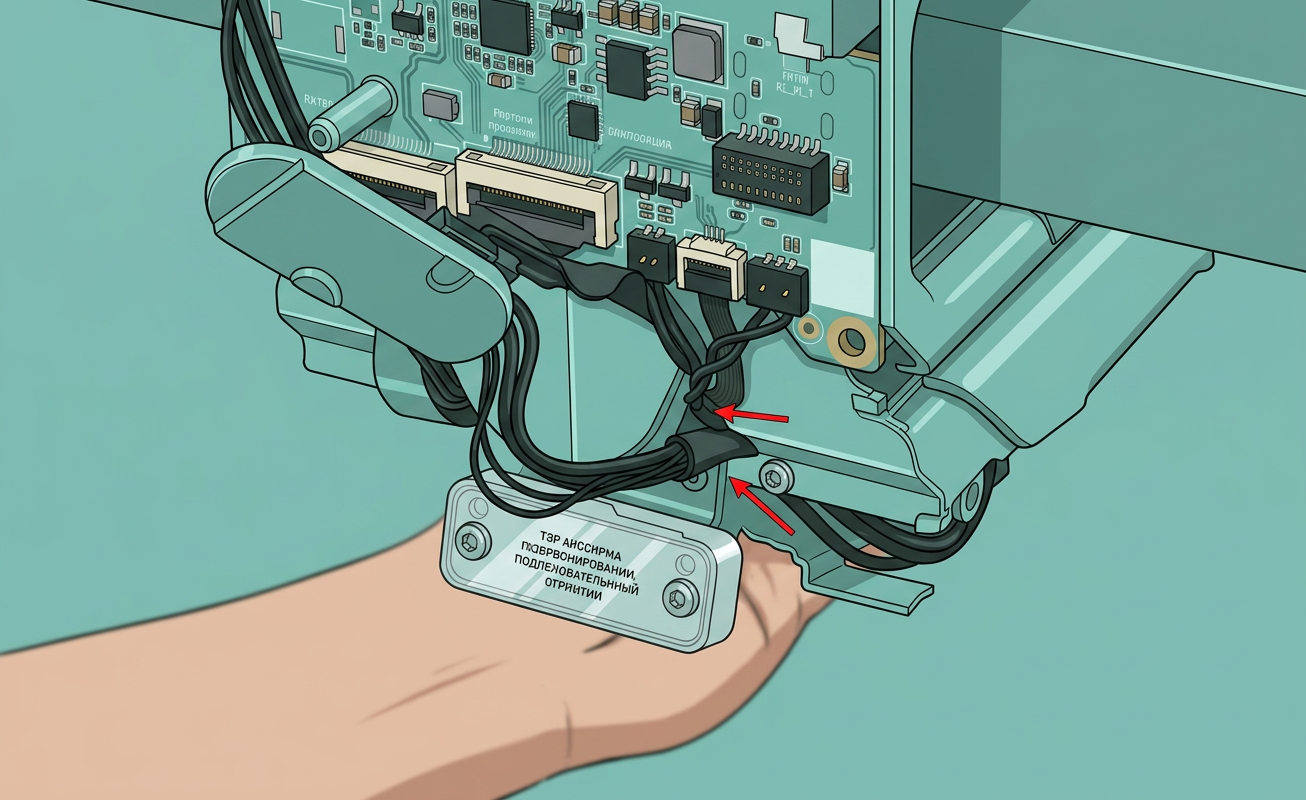

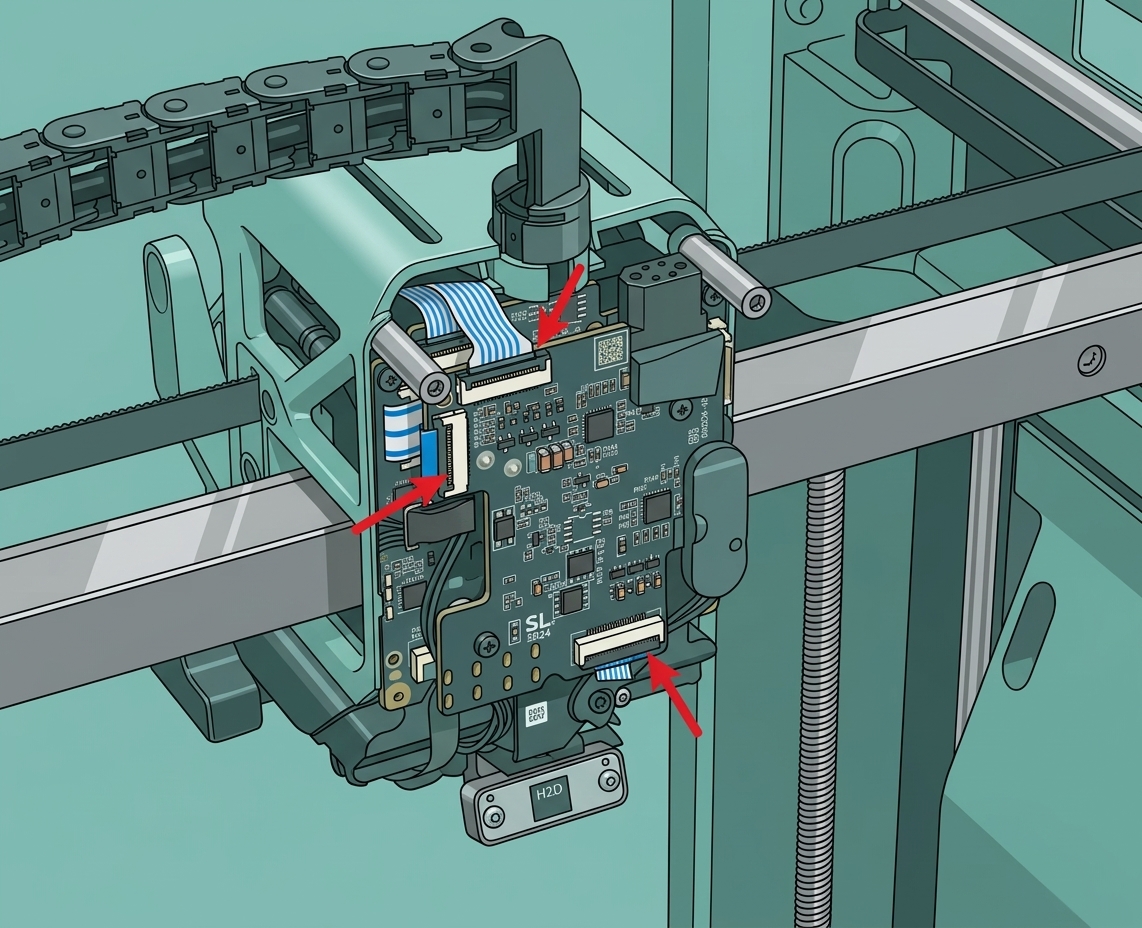

3. Как показано на рисунке, есть два кабельных канала по стрелкам. Большой кабельный канал по нижней стрелке используется для хранения кабелей нагревательного узла хотэнда слева, а маленький кабельный канал по верхней стрелке используется для организации кабелей разъема левой катушки вихревого тока, разъема правой катушки вихревого тока и разъема подъемного датчика Холла. Перед отключением этих трех маленьких разъемов вам нужно вытянуть кабели из двух кабельных каналов по очереди, чтобы увеличить длину кабеля и облегчить отключение.

Порядок извлечения кабелей из двух кабельных каналов:

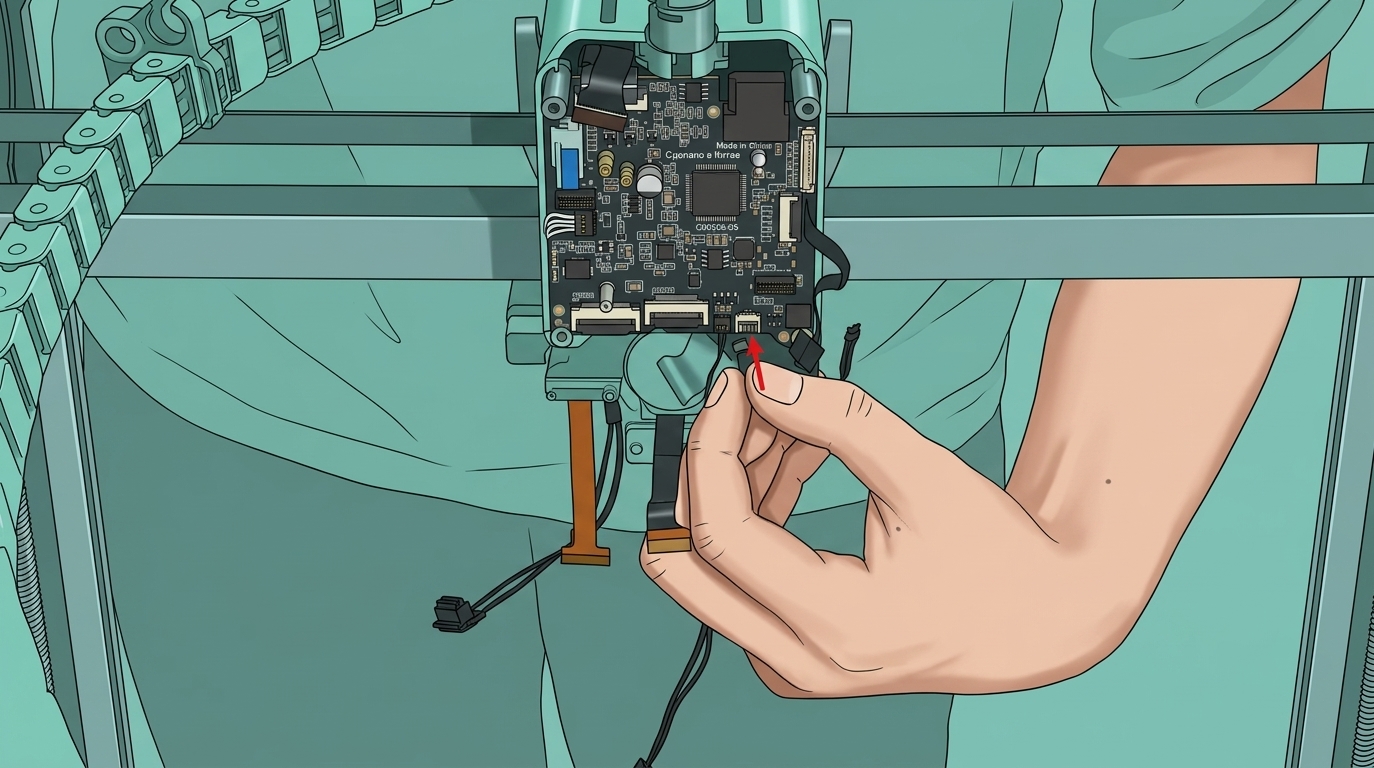

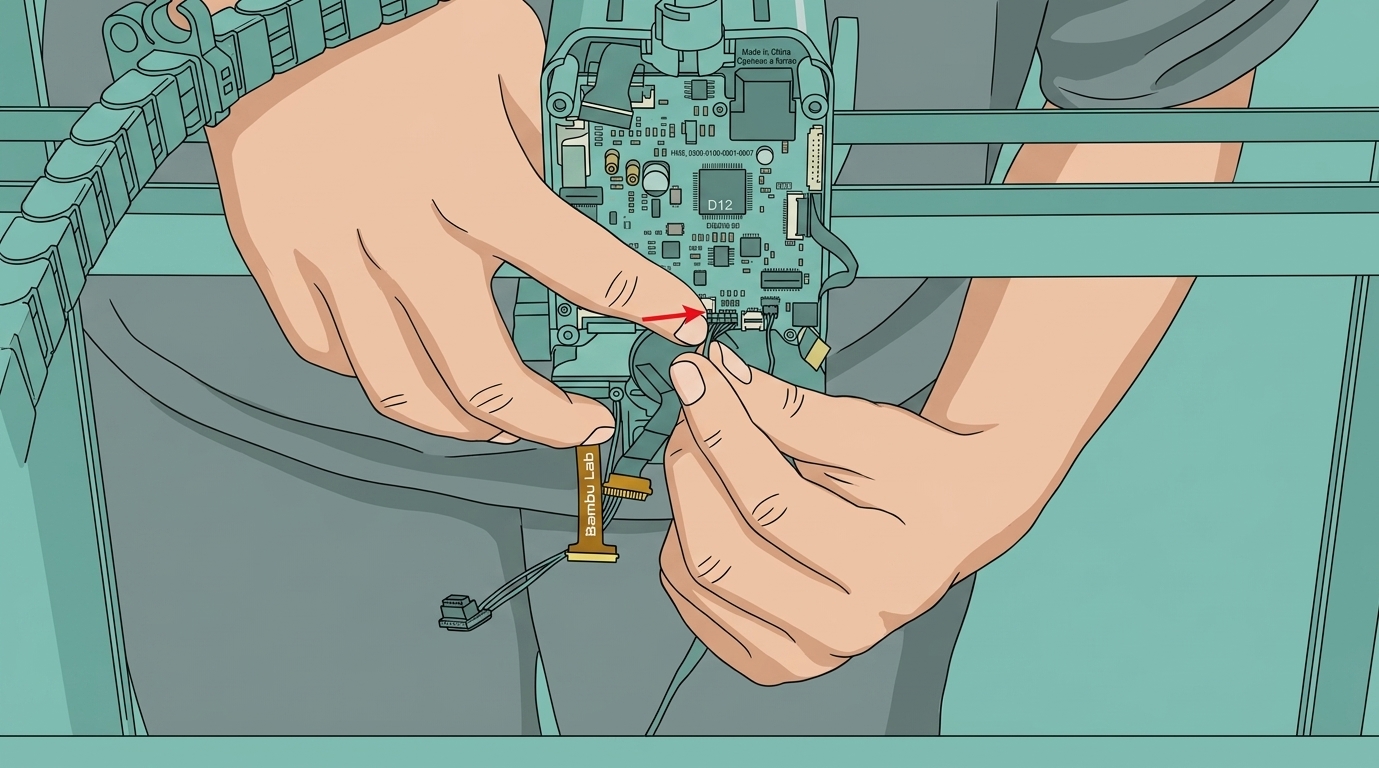

• Разблокируйте разъем FPC и защелки интерфейса серводвигателя экструдера 3513 (№ 2). Снимите кабель FPC и положите его на стол (сохраните его в безопасности для последующей установки). Выньте кабель серводвигателя экструдера 3513 из защелки.

Шаг 5: Снятие платы TH

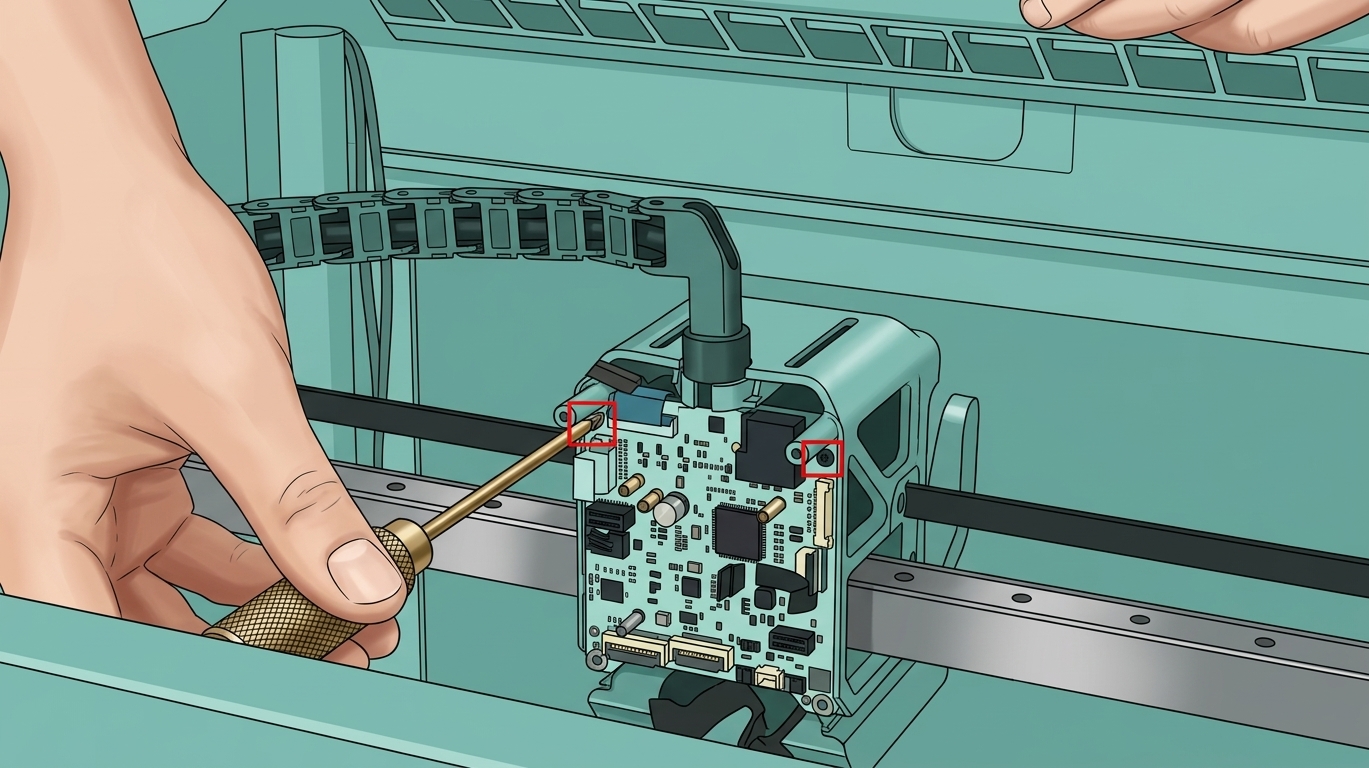

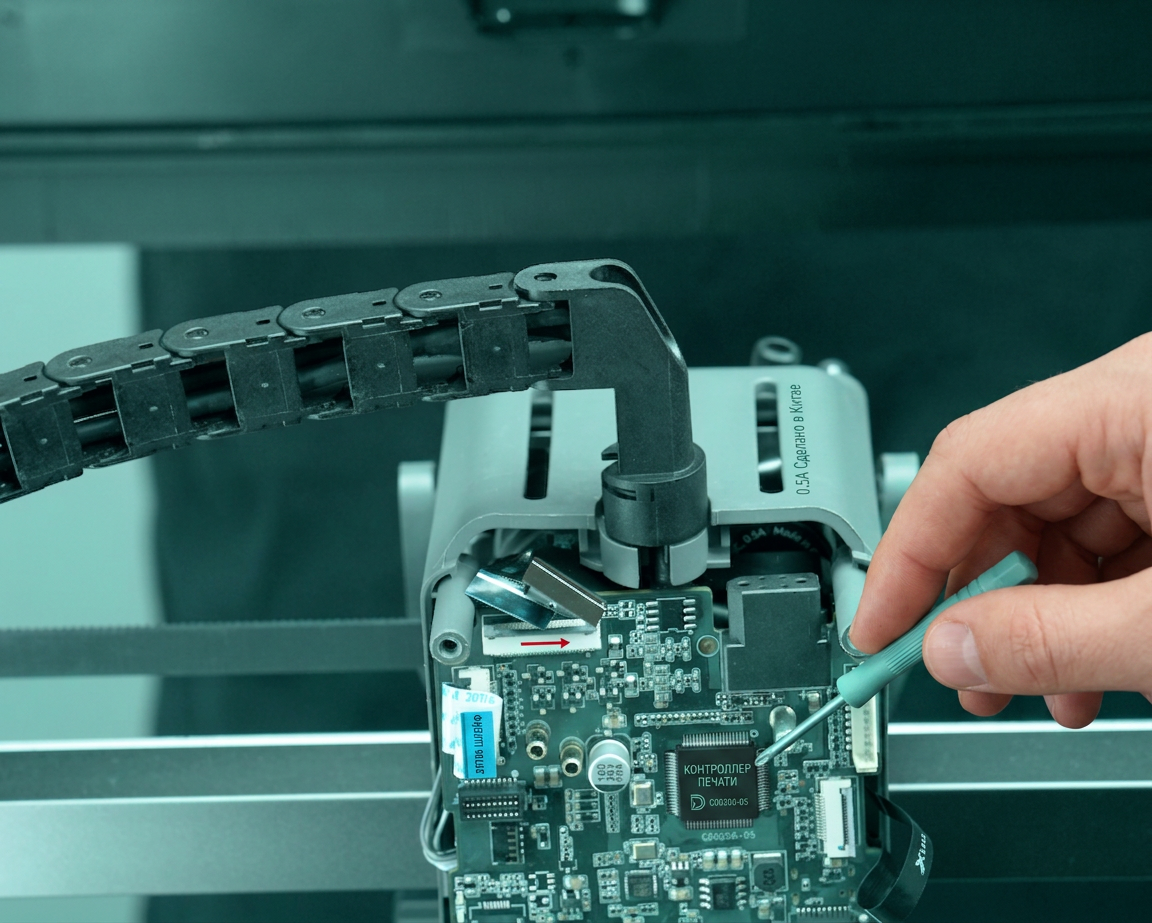

Используйте шестигранный ключ H2.0 для снятия двух фиксирующих винтов (BT2.6x8).

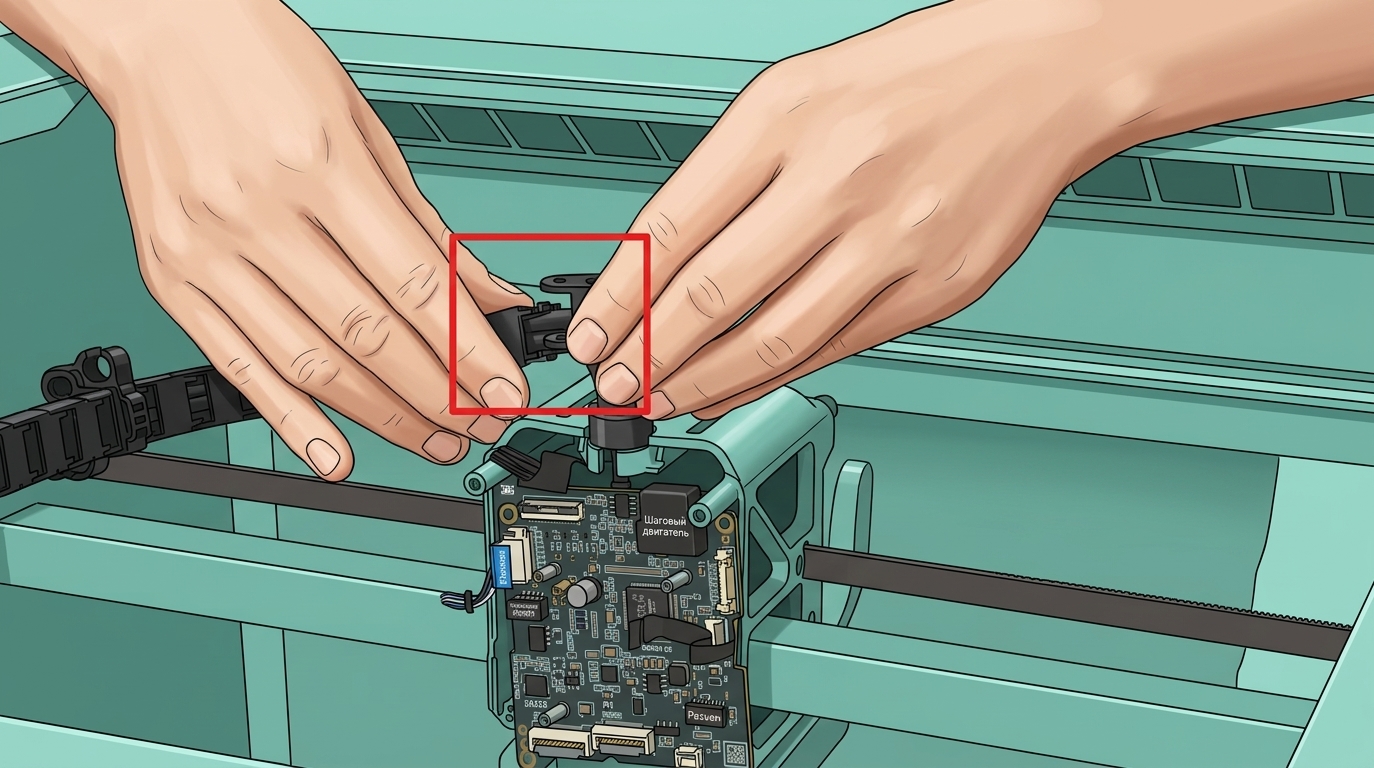

Отсоедините кабельную цепь от основания кабельной цепи;

И вытяните кабель MC-TH и кабель USB-C из кабельной цепи.

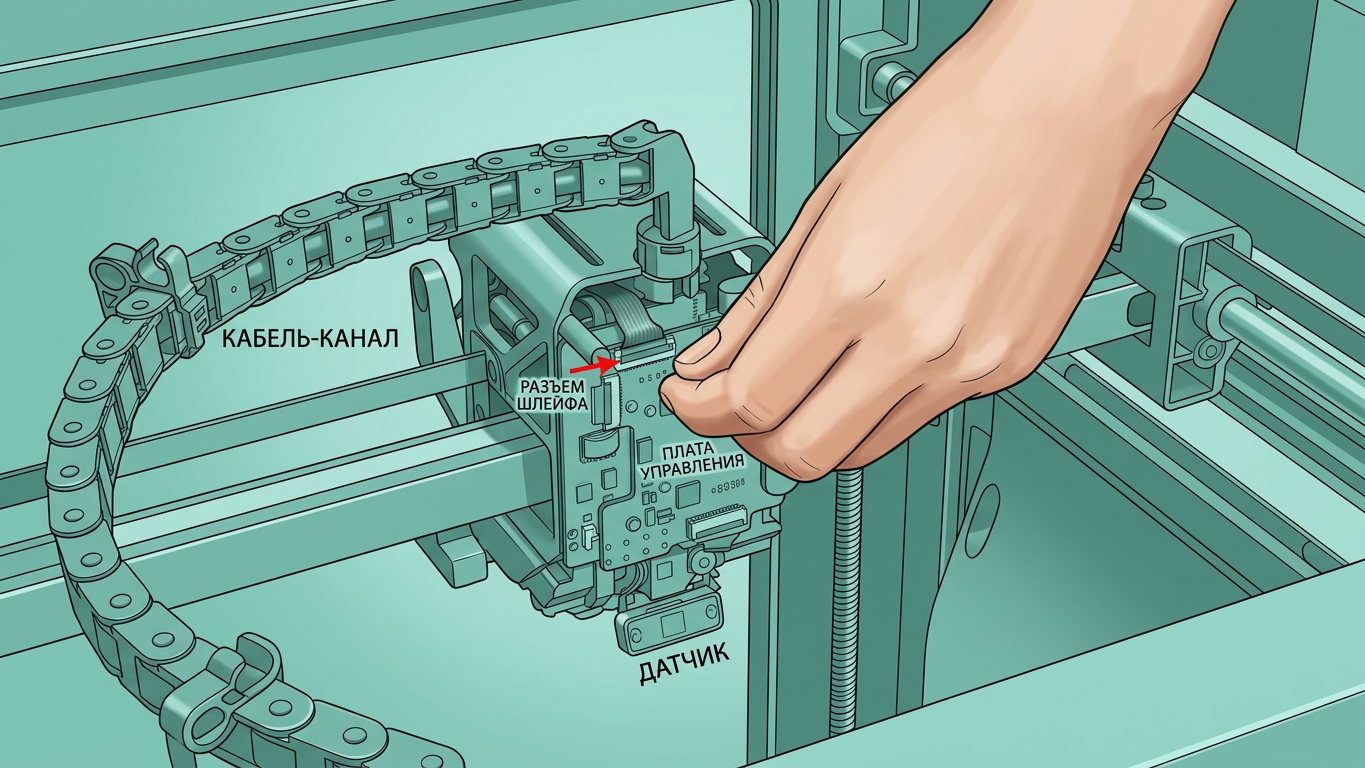

Поверните основание кабельной цепи, чтобы совместить вырез с вырезом на средней крышке инструментальной головки.

Осторожно потяните плату TH немного вниз и снимите кабель MC-TH и кабель USB-C из выреза.

Отсоедините кабель USB-C от платы TH.

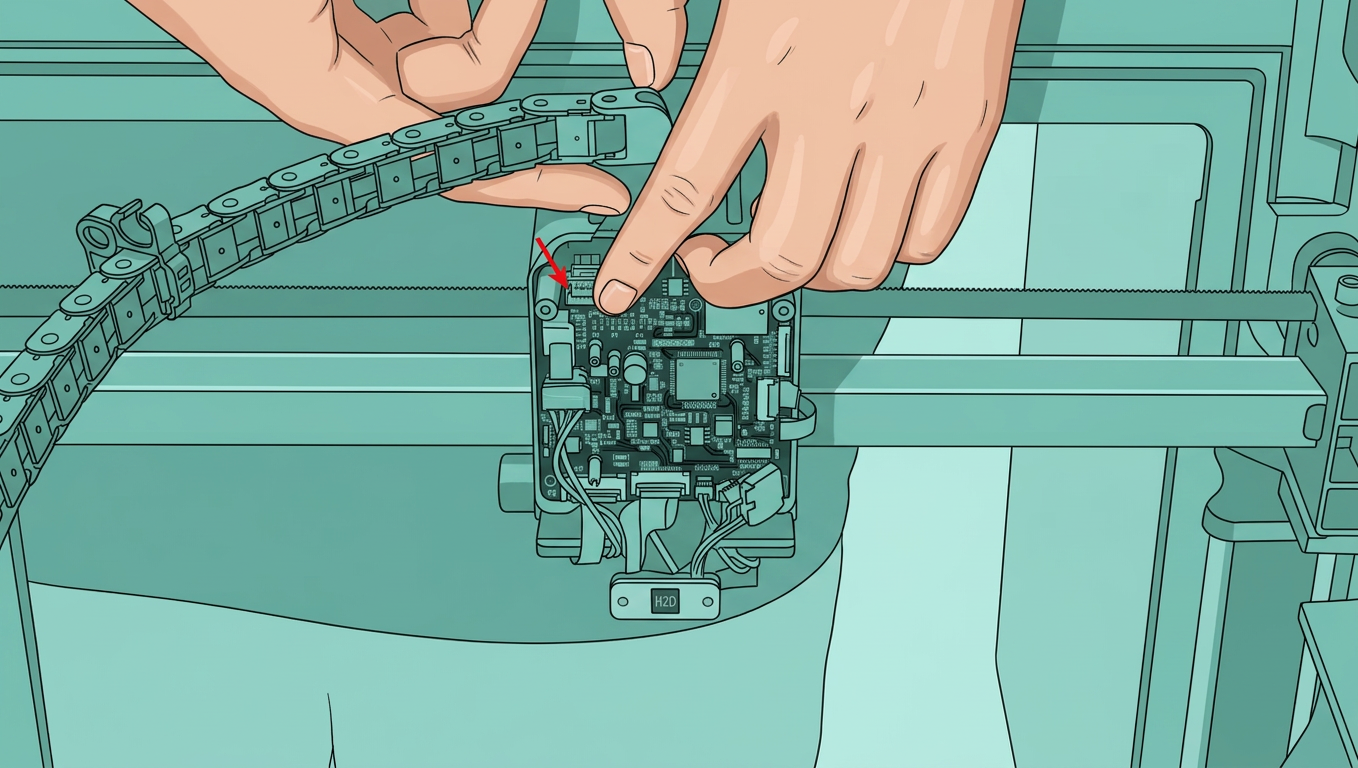

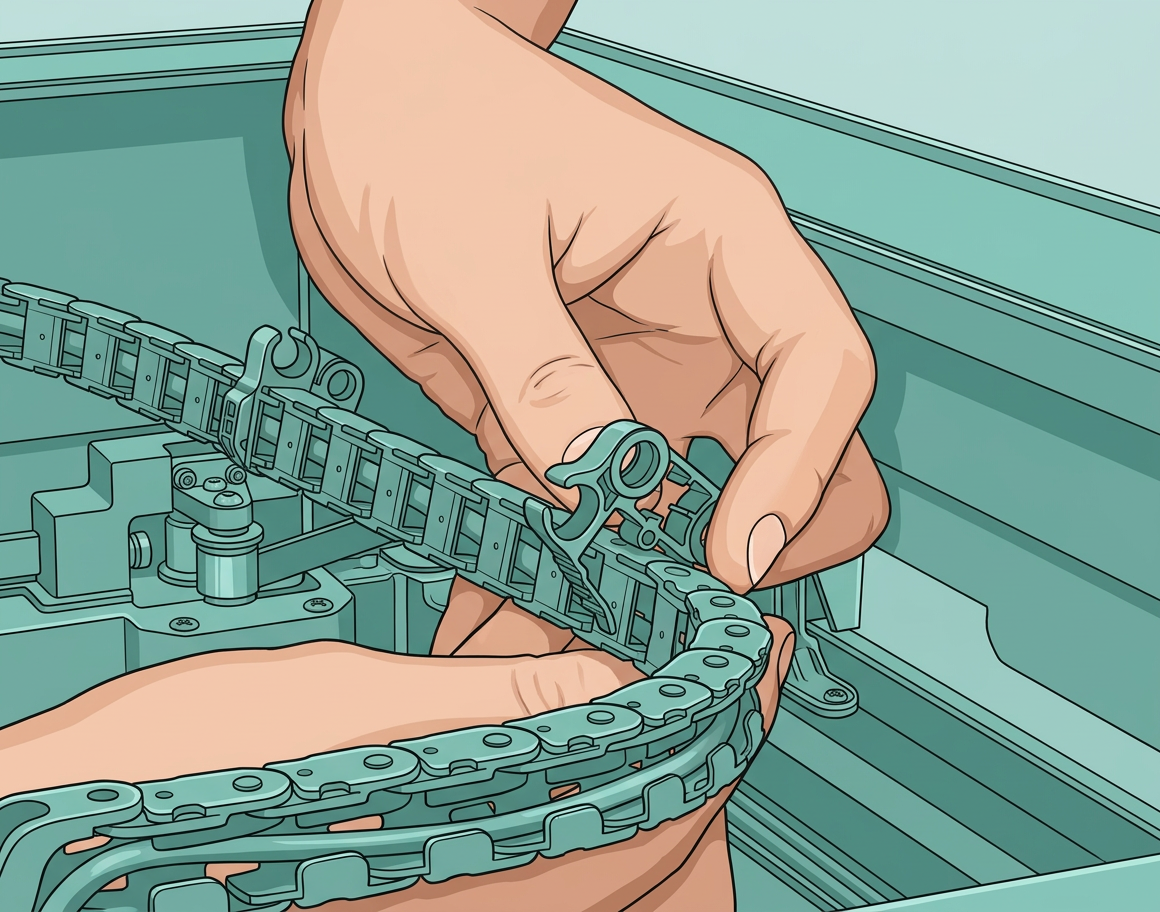

Разблокируйте две защелки на кабельной цепи (расположены на 8-м и 18-м звеньях, считая со стороны инструментальной головки).

h2s_replace-usb-c-cable_remove-buckle.webp" alt="remove-buckle.webp" width="700">

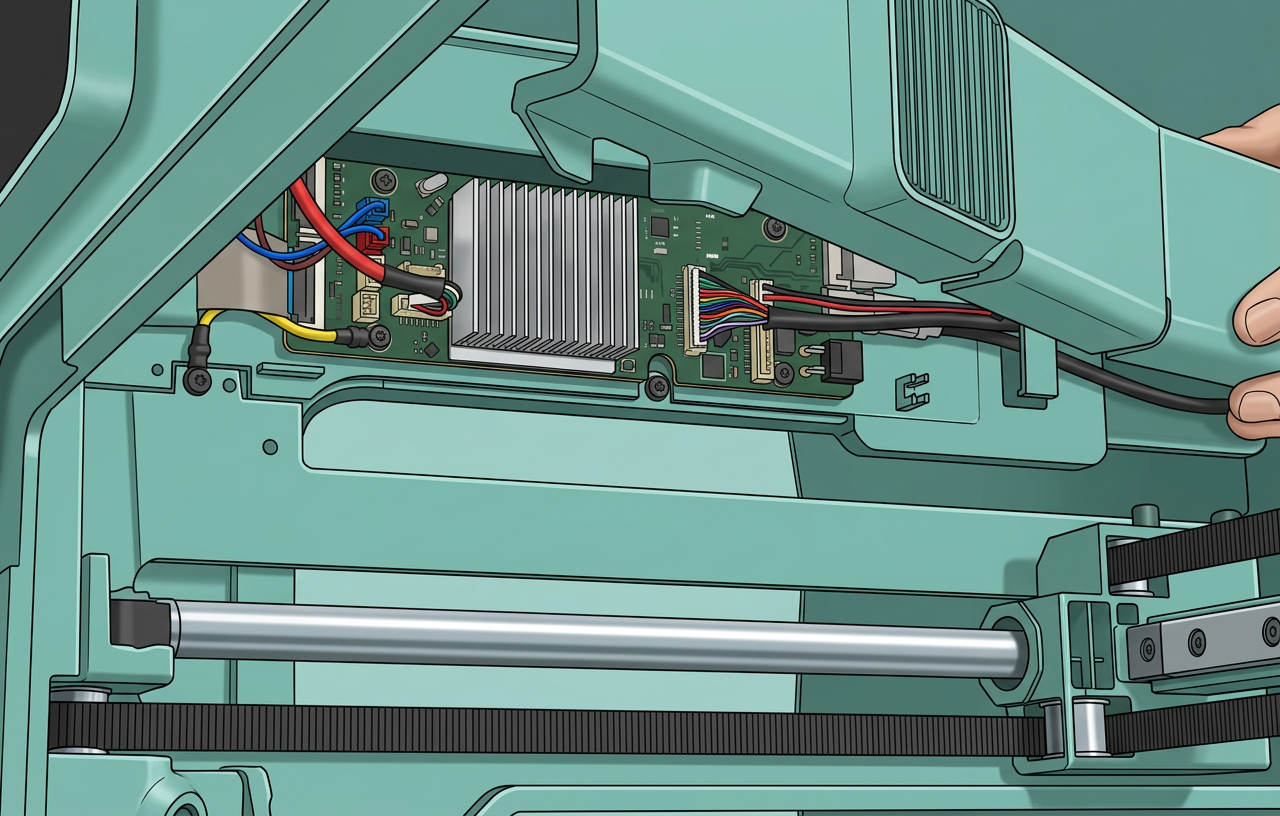

Отсоедините кабельную цепь от верхней крышки принтера и снимите кабель MC-TH.

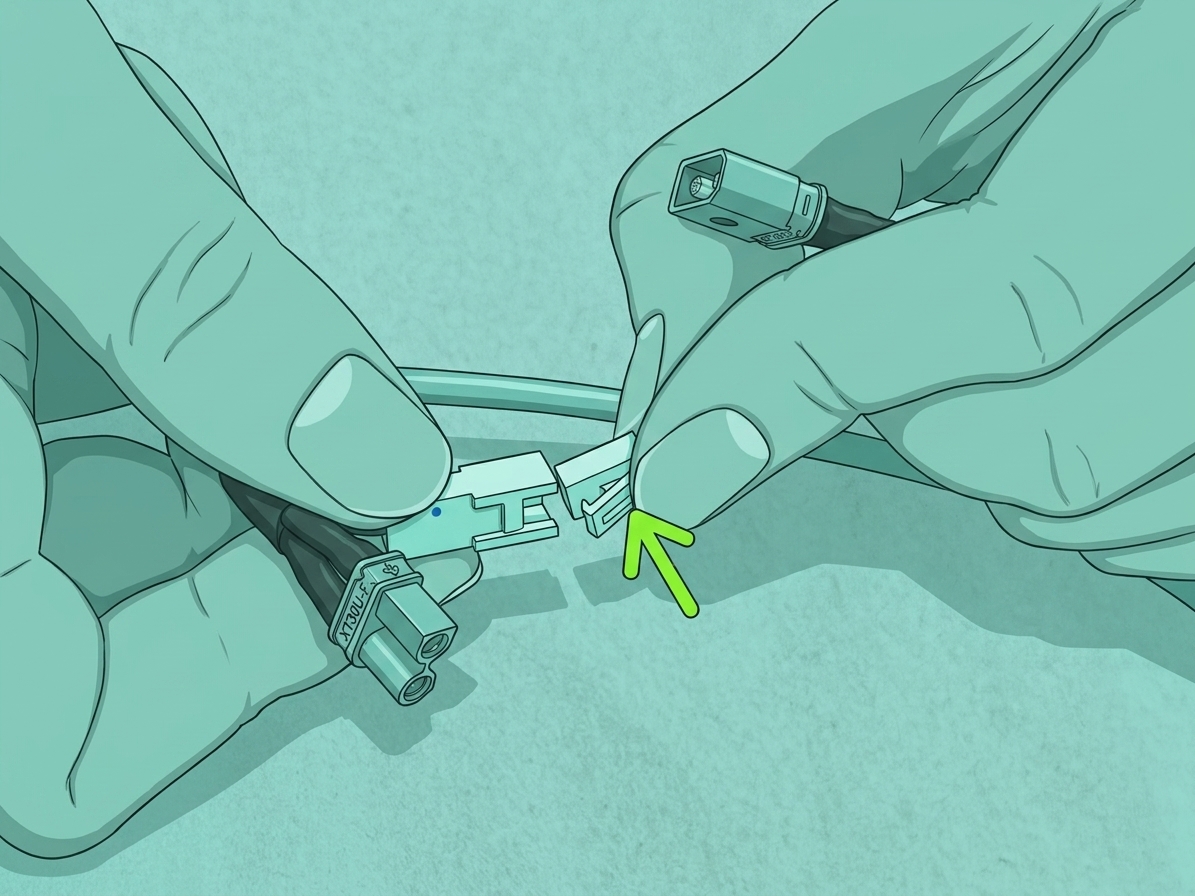

Нажмите на защелку на кабеле MC-TH, чтобы отсоединить его от кабеля от инструментальной головки к плате MC, и снимите плату TH.

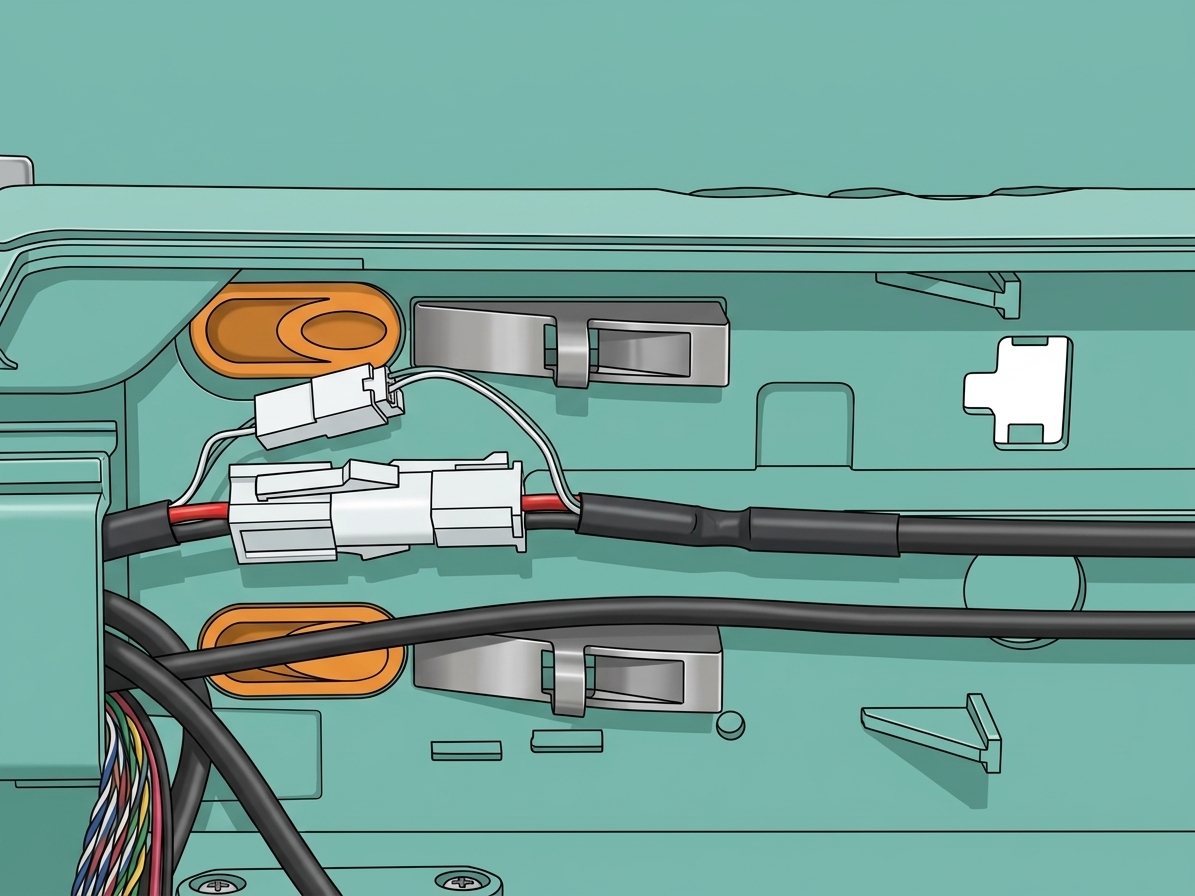

📌 Кабель MC-TH выпускается в двух версиях. Пожалуйста, обратитесь к диаграмме ниже, которая соответствует версии, которую вы получили, для правильного отключения.

Версия 1:

Версия 2:

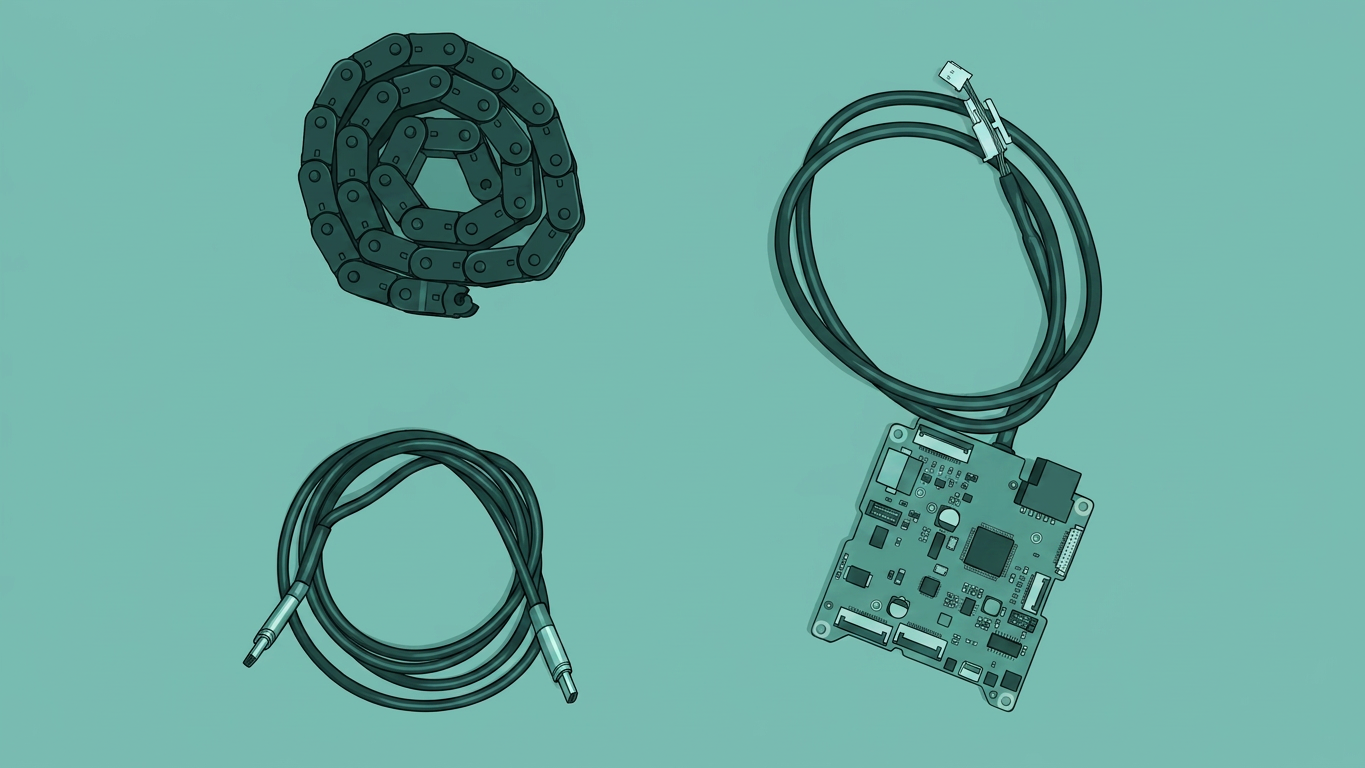

Вытяните кабель USB-C и кабель MC-TH из кабельной цепи. После выполнения этого шага у вас будут отдельно кабель USB-C, плата TH и кабельная цепь.

Установка платы подключения экструдера/платы TH/кабеля FPC

Шаг 1: Установка платы TH

1. Подключите новую плату TH к кабелю от инструментальной головки к плате MC и закрепите кабель в кабельной цепи. Подключите кабельную цепь обратно к верхней крышке.

📌 Кабель MC-TH выпускается в двух версиях. Пожалуйста, обратитесь к диаграмме ниже, которая соответствует версии, которую вы получили, для правильного подключения.

Версия 1:

Версия 2:

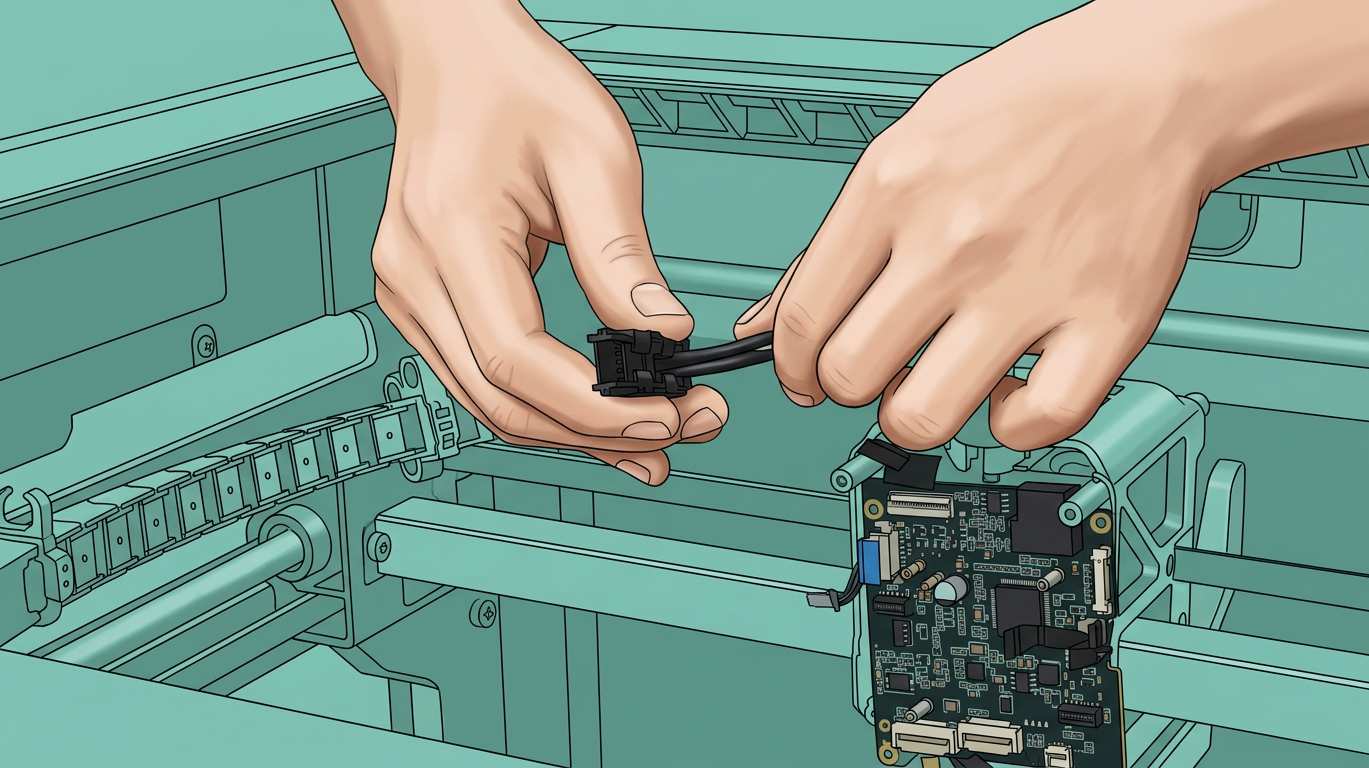

• Подключите кабель USB-C к плате TH.

Примечание: Убедитесь, что форма "T" направлена наружу!

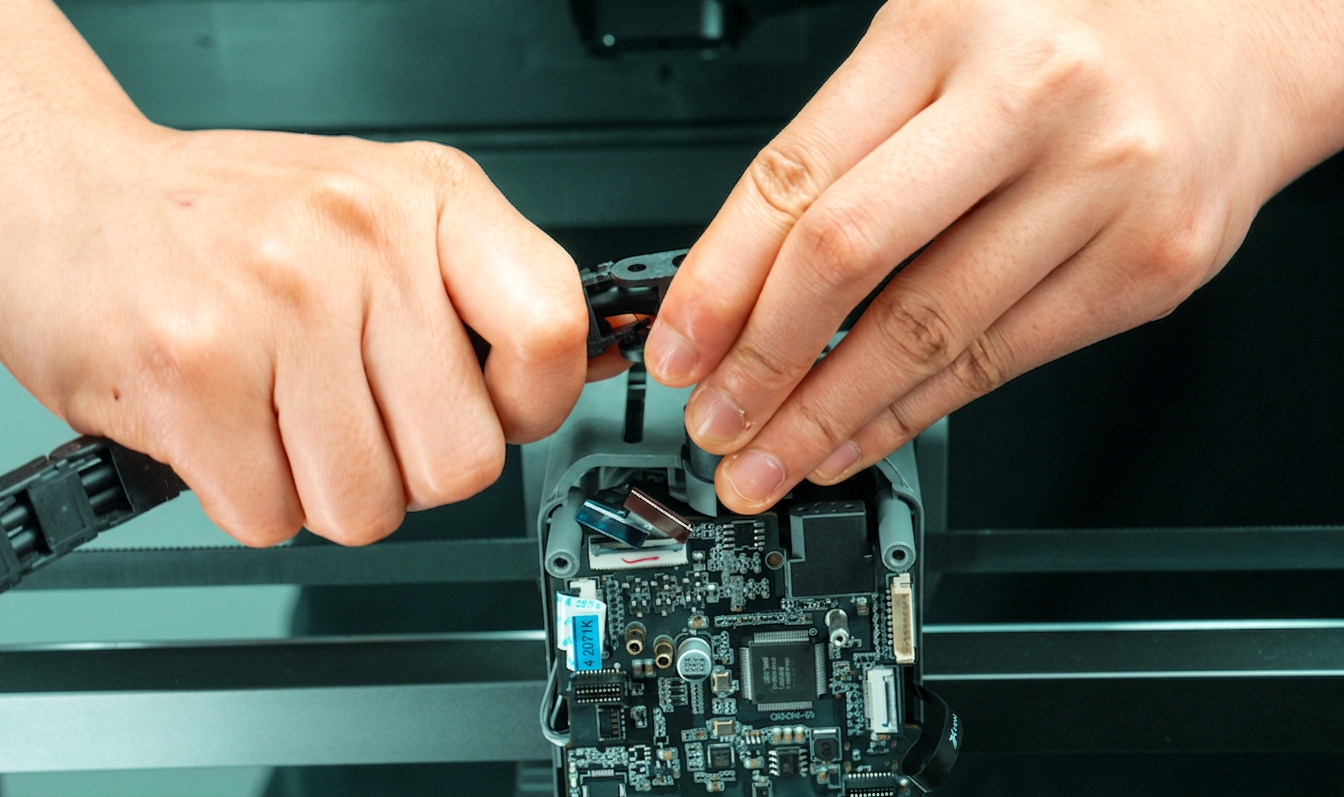

• Поверните основание кабельной цепи, чтобы совместить вырез с вырезом на средней крышке инструментальной головки. Защелкните кабель MC-TH и кабель USB-C в основании кабельной цепи и средней крышке инструментальной головки. Сначала можно защелкнуть более тонкий кабель (кабель USB-C), затем более толстый кабель (кабель MC-TH).

• Подключите кабельную цепь обратно к основанию кабельной цепи и прикрепите защелки (на 8-м и 18-м звеньях, считая со стороны инструментальной головки).

• Совместите плату TH с отверстиями для винтов на инструментальной головке. Используйте шестигранный ключ H2.0, чтобы затянуть 2 фиксирующих винта (BT2.6x8).

Примечание: Перед затягиванием винтов убедитесь, что под платой TH не зажат ни один кабель!

Проверьте следующие кабели:

Сверху вниз и слева направо, кабели, которые необходимо проверить по очереди, включают: переключающий двигатель 2004, серводвигатель экструдера 3513, вентилятор охлаждения хотэнда, разъем платы подключения экструдера, кабель FPC датчика инструментальной головки, камера инструментальной головки, камера сопла, левая и правая катушки вихревого тока, подъемный датчик Холла и кабель подъемного двигателя 2004, нагревательные узлы хотэнда слева и справа.

Шаг 2: Подключение кабелей

Подключите все кабели к плате TH последовательно. Обратитесь к изображениям и таблицам для конкретных разъемов кабелей и способов их подключения.

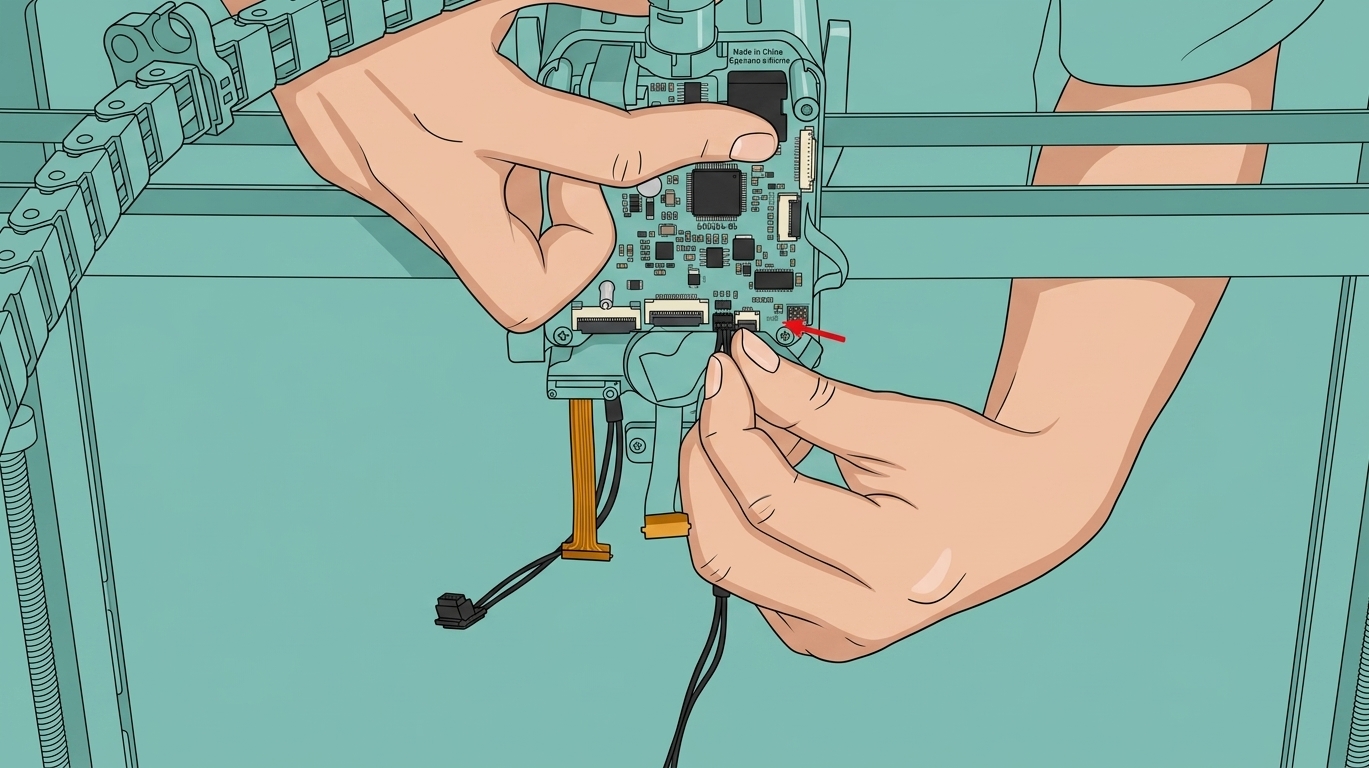

• Примечание: Разъемы № 1, 2, 3, 6, 8, 9 закреплены защелками. Вам нужно вставить кабель в интерфейс платы TH и затянуть защелку после того, как кабель полностью вставлен;

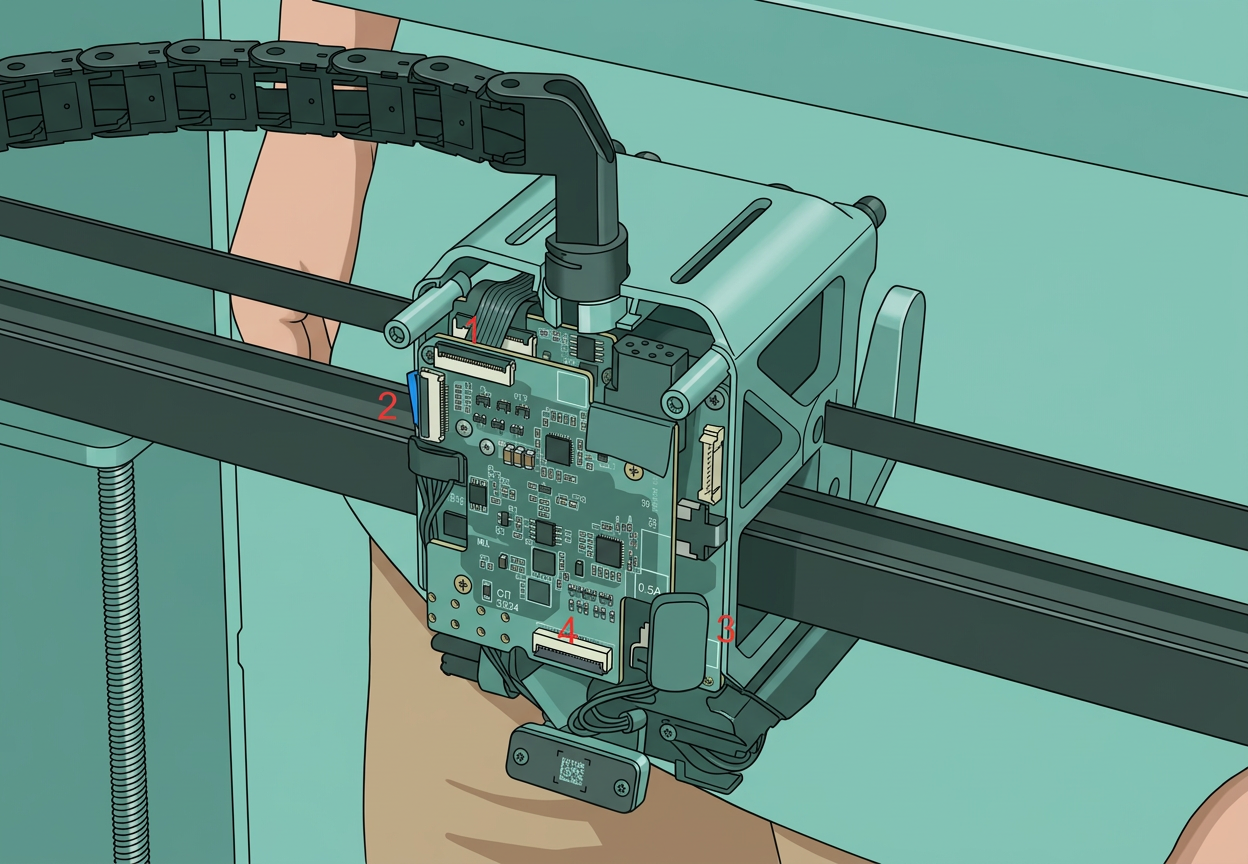

№ 1 - Кабель FPC

№ 2 - Серводвигатель экструдера 3513

№ 3 - Кабель FPC датчика инструментальной головки

№ 6 - Датчик Холла подъемный

№ 8 - Камера сопла

№ 9 - Камера инструментальной головки

Прикрепите обратно кабели FPC камеры инструментальной головки и камеры сопла. Используйте пинцет, чтобы закрепить кабели обратно на инструментальной головке.

---

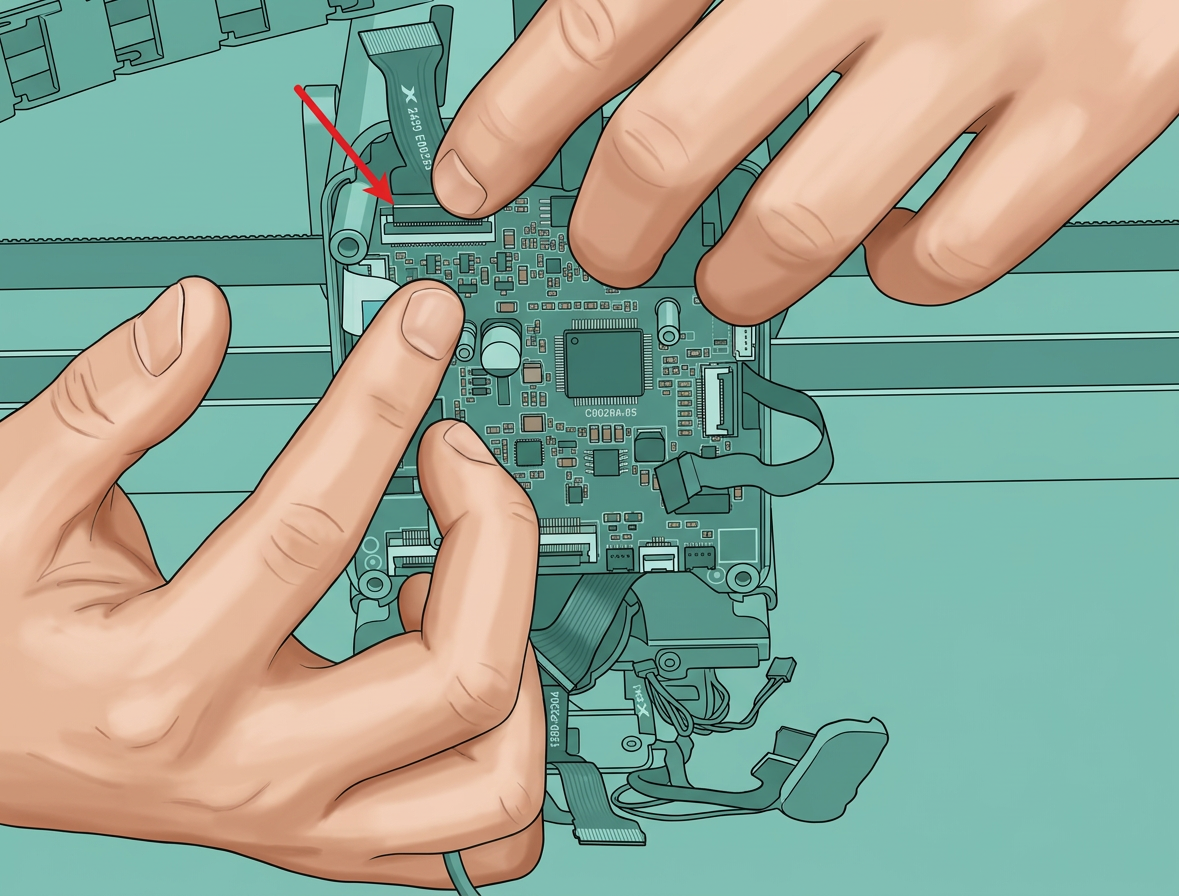

• Разъемы № 5, 7 и 10 закреплены спереди. Убедитесь, что металлическая сторона разъема направлена вверх, совместите разъем с интерфейсом и нажмите вниз для отключения.

№ 10 - Вентилятор охлаждения хотэнда

№ 5 - Левая катушка вихревого тока

№ 7 - Правая катушка вихревого тока

• Разъемы № 4 и 11 закреплены разъемами-штырями. Совместите разъем-штырь с разъемом и вставьте его напрямую, убедившись, что он полностью установлен.

Вставьте кабели в кабельный зажим:

Как показано на рисунке, есть 2 кабельных канала по стрелкам. Большой кабельный канал по нижней стрелке используется для хранения кабеля нагревательного узла хотэнда слева, а маленький кабельный канал по верхней стрелке используется для организации кабелей разъема левой катушки вихревого тока, разъема правой катушки вихревого тока и разъема подъемного датчика Холла. Вы можете подключить эти 3 разъема обратно к плате TH, а затем снова вставить кабели в маленький кабельный канал.

Порядок вставки кабелей:

Шаг 3: Установка буфера филамента и крышки платы AP

1. Установка буфера филамента:

Вы можете обратиться к этой Wiki за инструкциями: Замена буфера филамента H2D

2. Установка крышки платы AP:

Сначала защелкните крышку платы AP обратно со стороны, близкой к задней части принтера, нажмите на 2 места, указанные стрелками, чтобы они встали на место, заподлицо с буфером филамента справа и заподлицо с крышкой кабеля снизу, а затем затяните один фиксирующий винт (BT2.6x8) с помощью шестигранного ключа H2.0.

Шаг 4: Установка платы подключения экструдера

1. Совместите защелки платы подключения экструдера с пазами на плате TH.

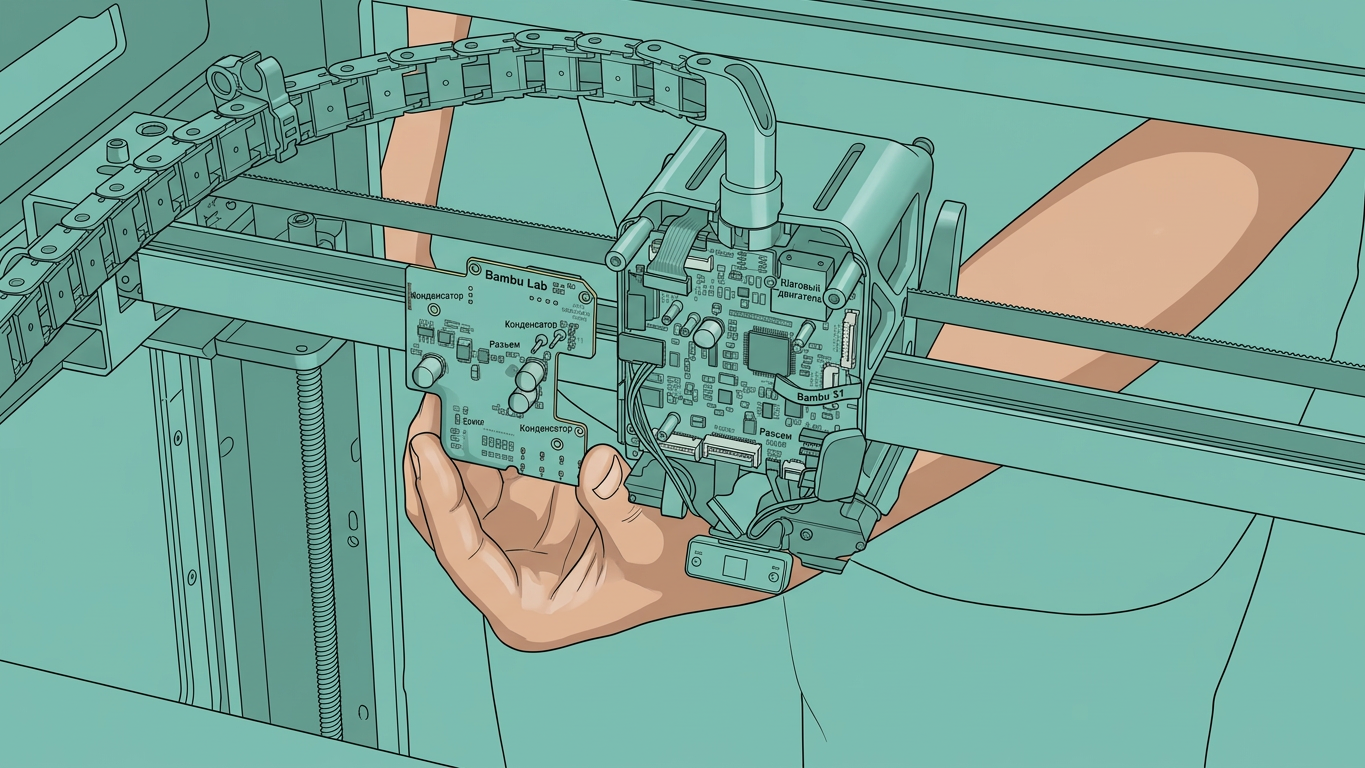

2. Установите плату подключения экструдера и затяните 2 фиксирующих винта (M1.6x4) с помощью шестигранного ключа H1.5.

3. Подключите следующие кабели обратно к плате подключения экструдера:

Название кабеля, соответствующее номеру на рисунке:

1. Кабель FPC
2. Кабель переключающего двигателя 2004
3. Кабель вентилятора частичного охлаждения (подключить на Шаге 5)
4. Кабель нагревательного узла хотэнда слева
5. Кабель подъемного двигателя 2004

Подробные шаги:

• Подключите нагревательный узел хотэнда слева к плате TH. Вставьте разъем-штырь в разъем платы TH и закрепите пену на плате подключения экструдера.

• Для № 1, 2 и 5 эти разъемы закреплены защелками. Вам нужно вставить кабель в интерфейс платы подключения экструдера, а затем затянуть защелку после того, как кабель полностью вставлен;

ПРИМЕЧАНИЕ: № 3 - Разъем вентилятора частичного охлаждения будет подключен в "Шаге 5".

Шаг 5: Установка вентилятора частичного охлаждения и воздуховода

Вы можете обратиться к этой Wiki за инструкциями: Как заменить вентилятор частичного охлаждения H2D

Проверка функциональности

Проверка индикаторов на контрольной плате

Нормальное состояние: Индикатор платы TH горит (верхний и средний) и быстро мигает (нижний).

Перед затягиванием всех винтов вы можете временно установить или оставить крышку снятой (будьте осторожны с электробезопасностью и работайте при отключенном питании). Затем включите питание, чтобы проверить, работают ли индикаторы нормально. Если индикаторы в норме, затяните винты, чтобы избежать повторной работы.

https://public-cdn.bblmw.com/wiki/H2D/TH1.mp4

Подключите кабель питания и включите питание. Запустите печать и проверьте, есть ли ошибка.

Подключите источник питания, включите принтер и запустите печать, чтобы проверить, можете ли вы успешно печатать.

Если вы столкнулись с какими-либо проблемами, сначала вернитесь к своим шагам и проверьте все соединения, чтобы попробовать снова. Если проблема сохраняется, пожалуйста, свяжитесь с командой обслуживания Bambu Lab для дальнейшей помощи.
