Датчик Эдди
Датчик Эдди установлен между экструдером и хотендом на P2S. Это компонент, используемый для активной калибровки потока филамента.
Когда использовать это руководство
- Датчик Эдди поврежден или не работает
Необходимые инструменты и материалы

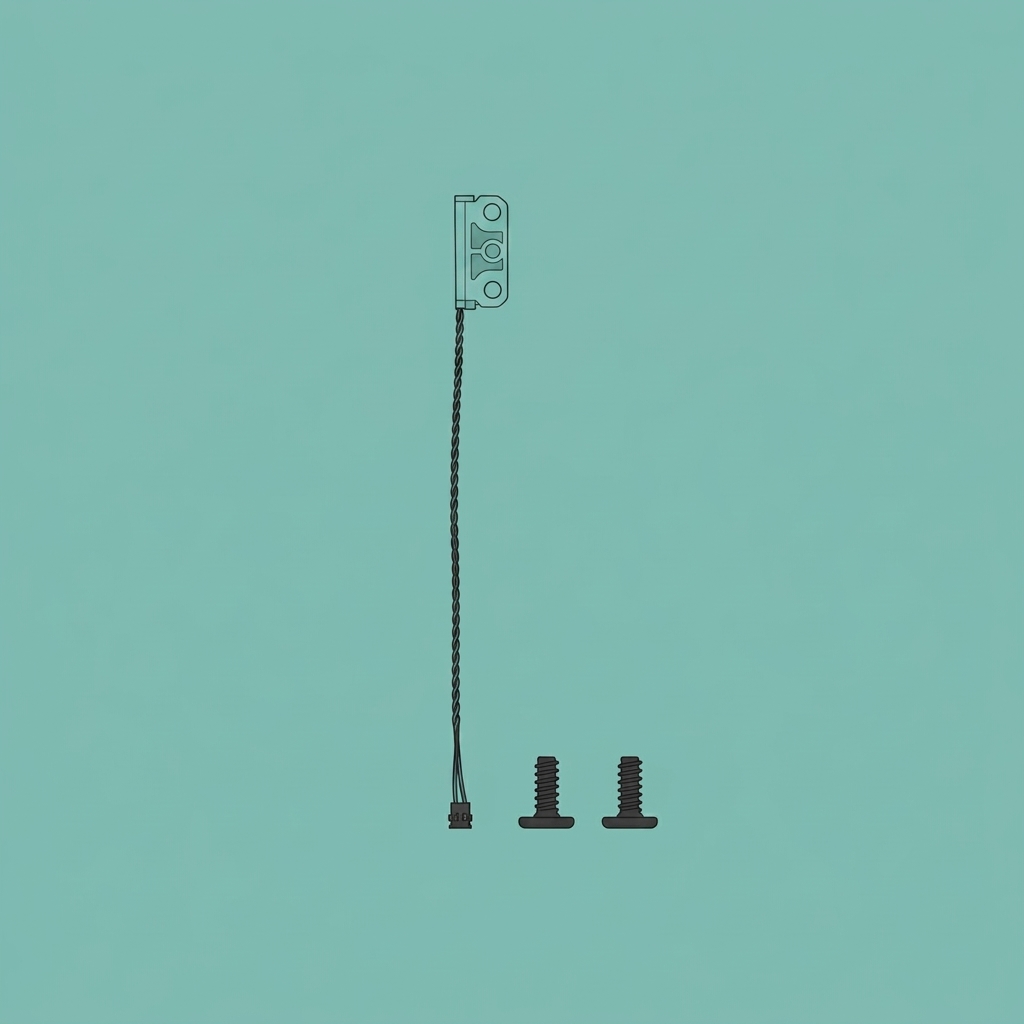

- Новый датчик Эдди
- Шестигранный ключ H1.5
Предупреждение о безопасности
ВАЖНО!
Всегдавыключайте и отключайте питаниена принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголенные провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
Снятие датчика Эдди

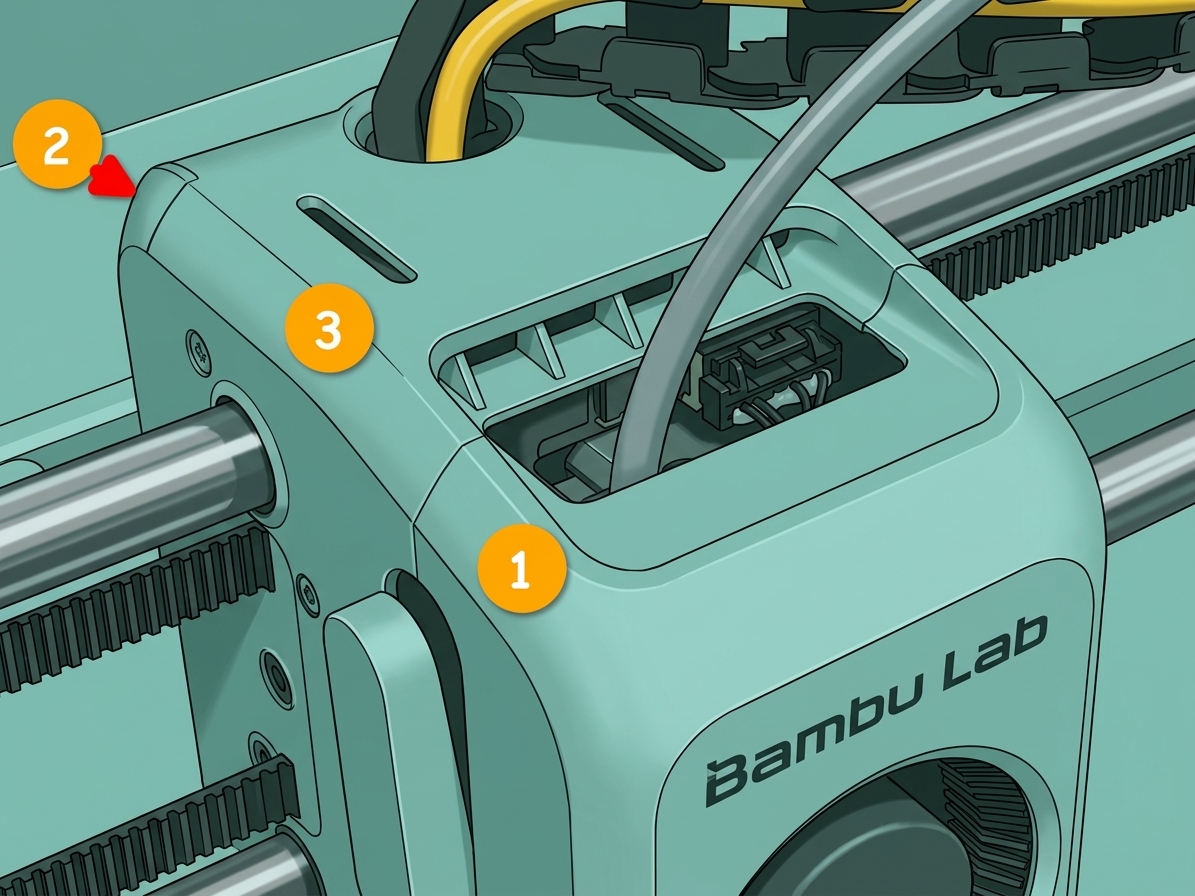

Шаг 1: Снятие передней крышки головы экструдера
См.Замена корпуса головы экструдера P2Sдля снятия передней крышки головы экструдера.

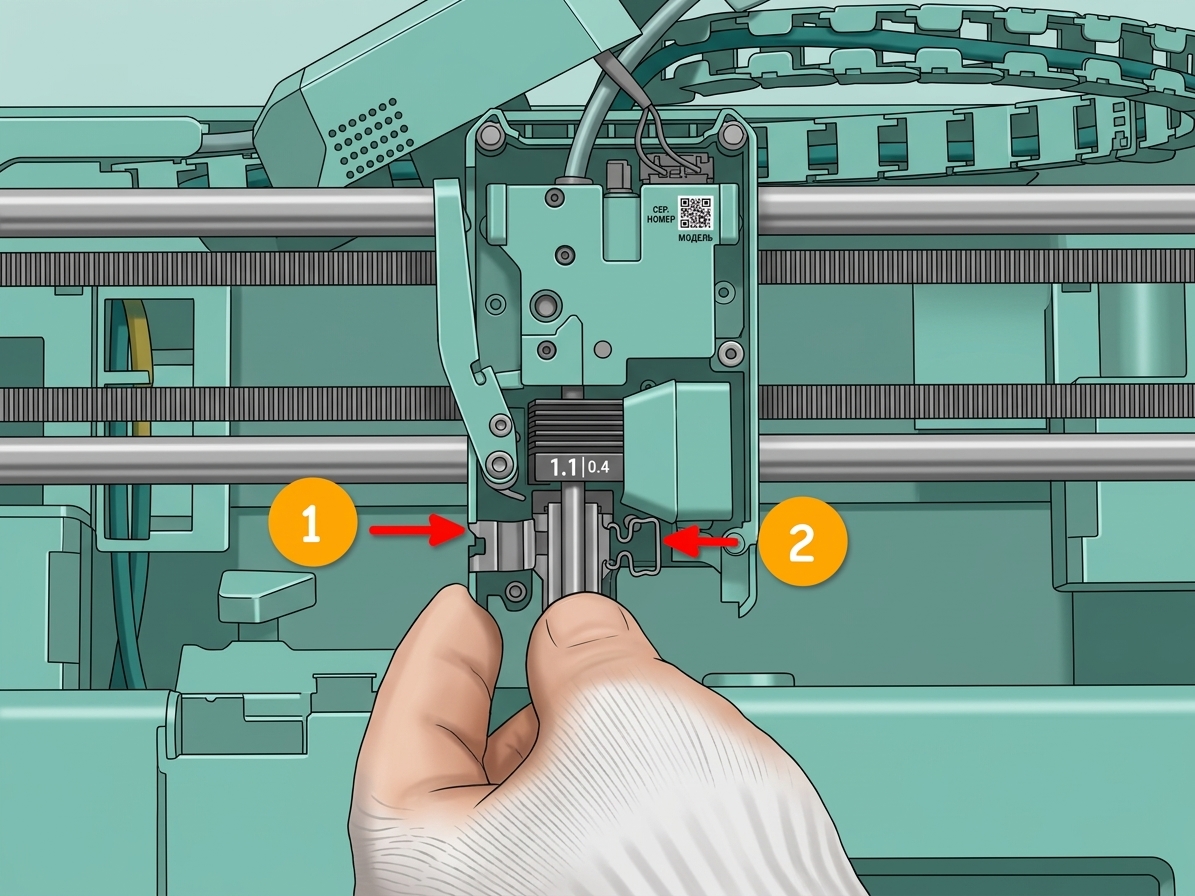

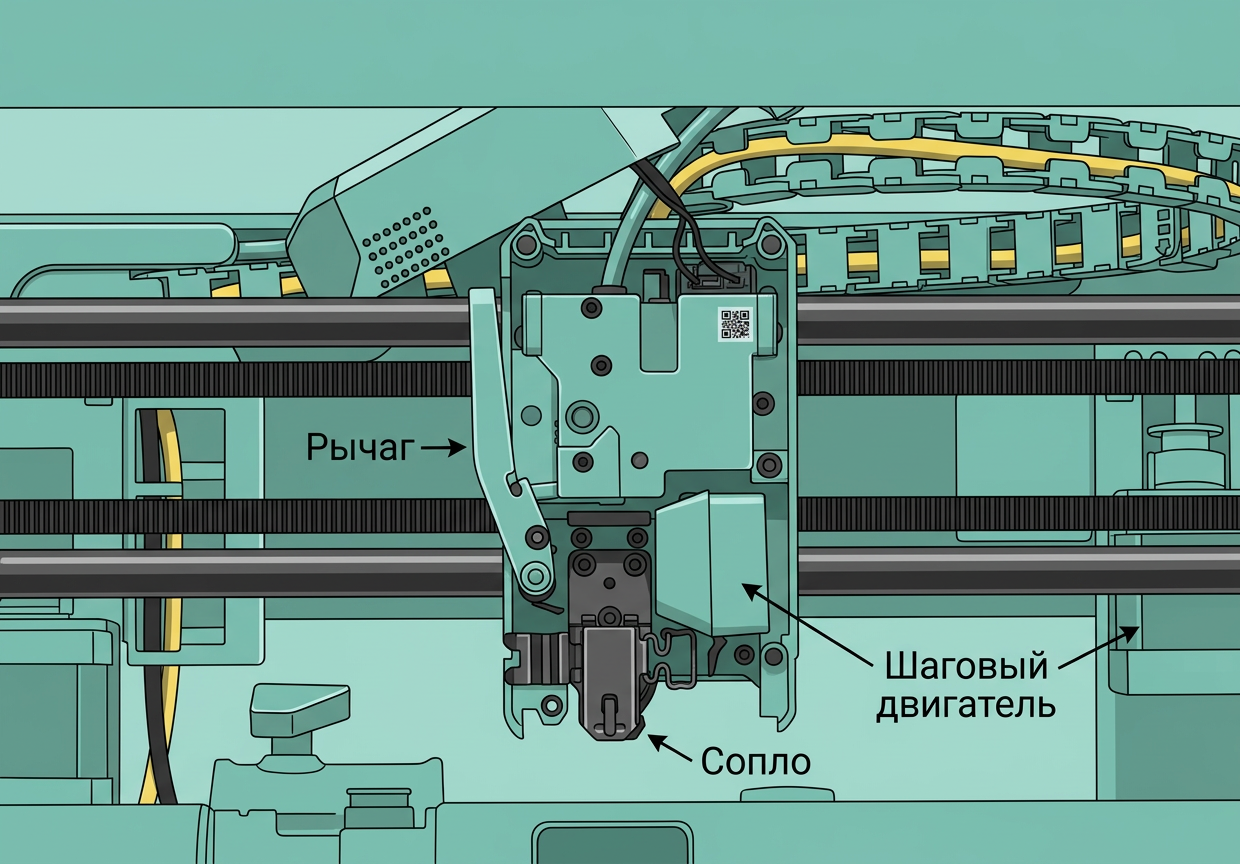

Шаг 2: Снятие хотенда

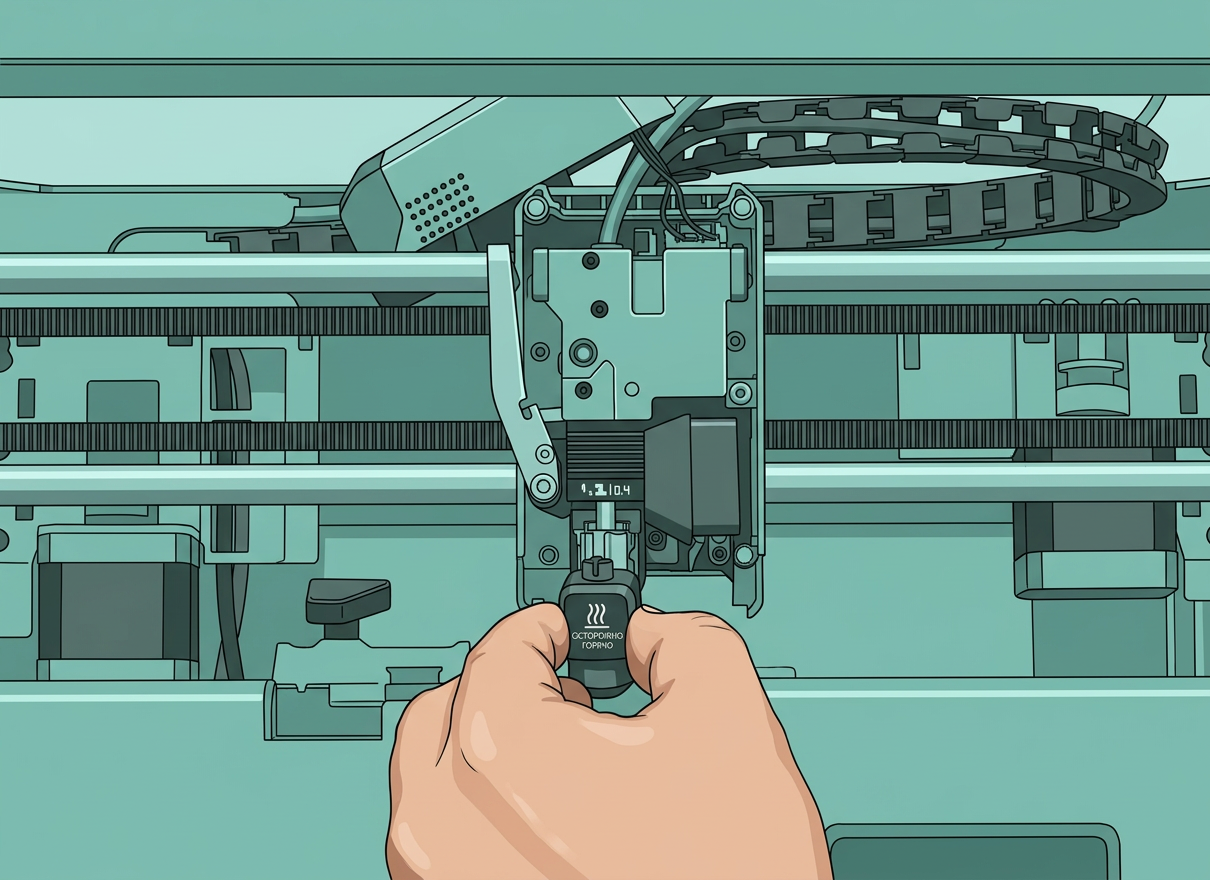

См.Замена хотенда и силиконового чехла P2Sдля снятия силиконового чехла хотенда, а затем самого хотенда.
hotend-cooling-fan-air-duct">Шаг 3: Снятие воздуховода охлаждающего вентилятора хотенда

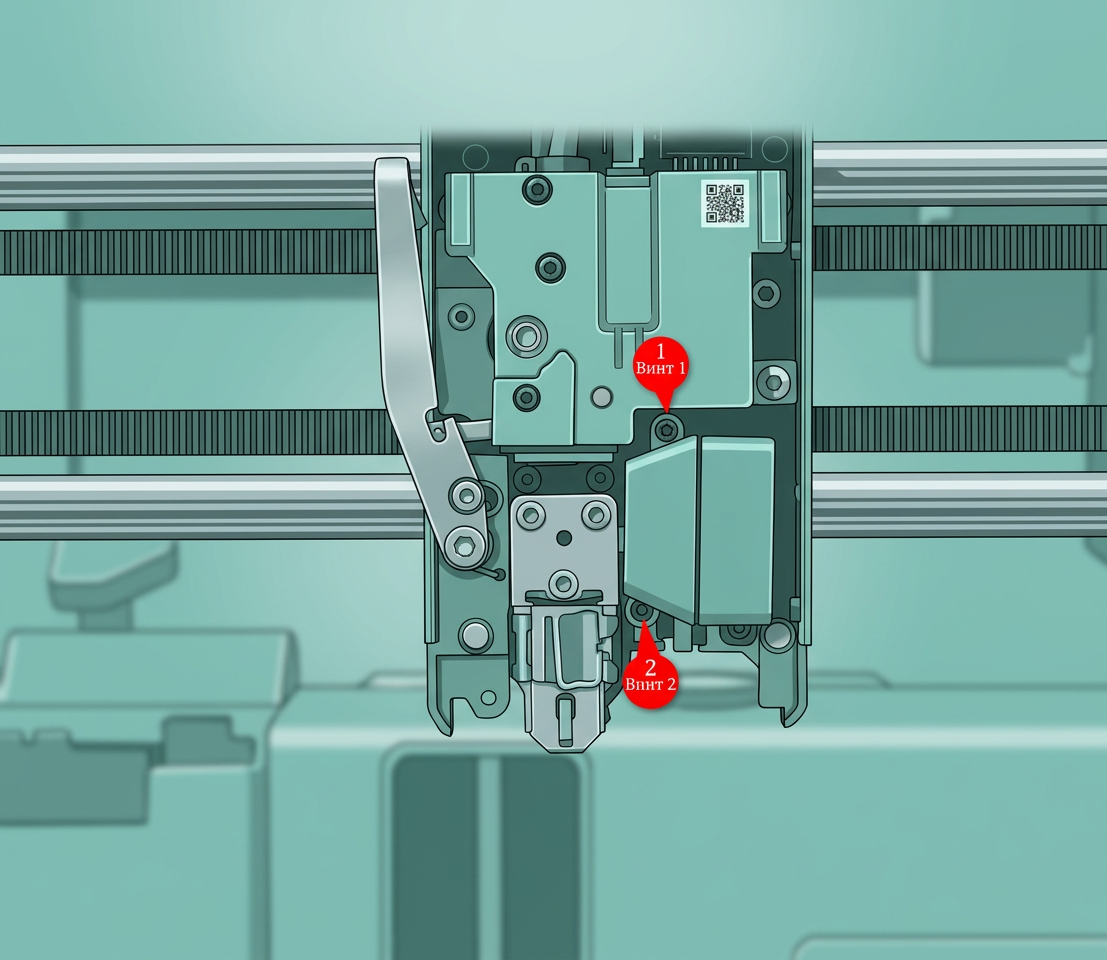

Открутите два винта воздуховода вентилятора хотенда с помощью шестигранного ключа H1.5 и снимите воздуховод с головы экструдера.
Шаг 4: Отсоединение кабеля

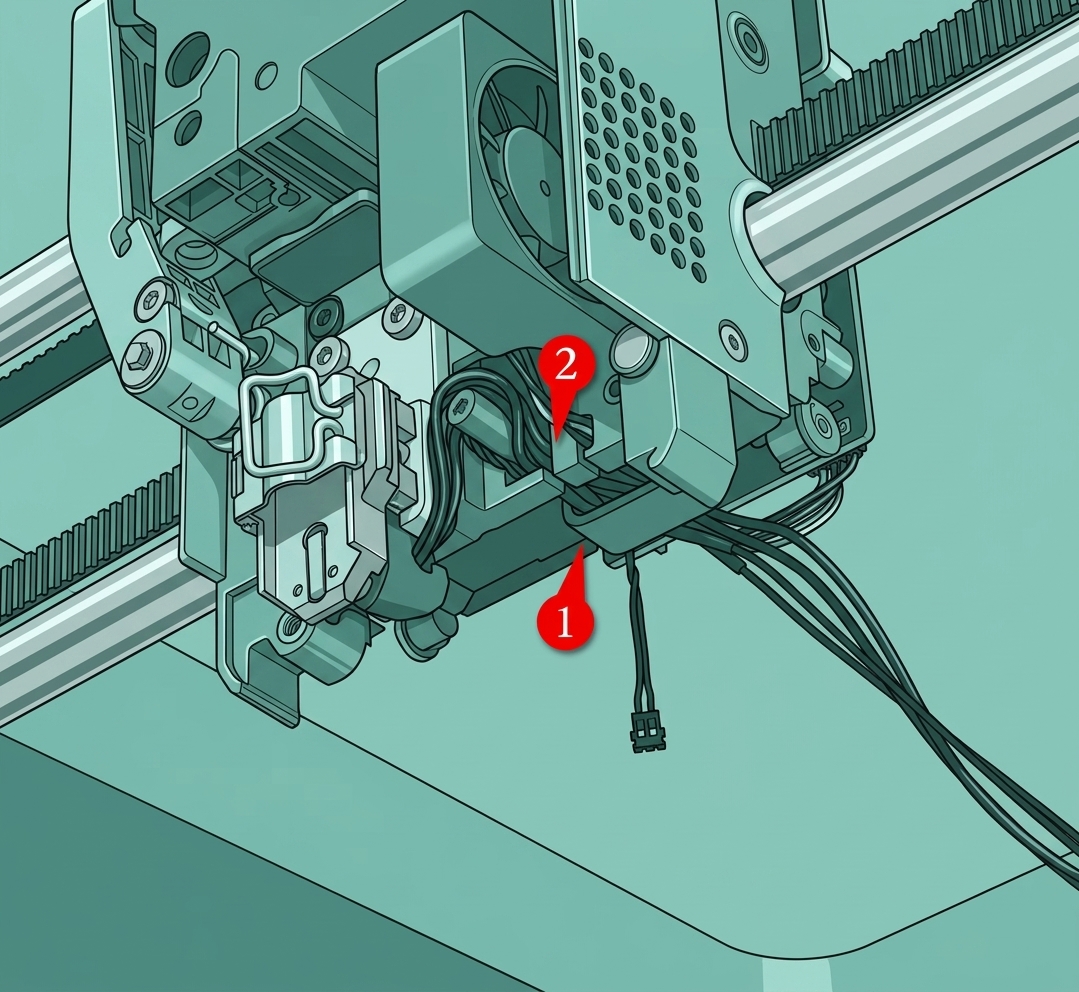

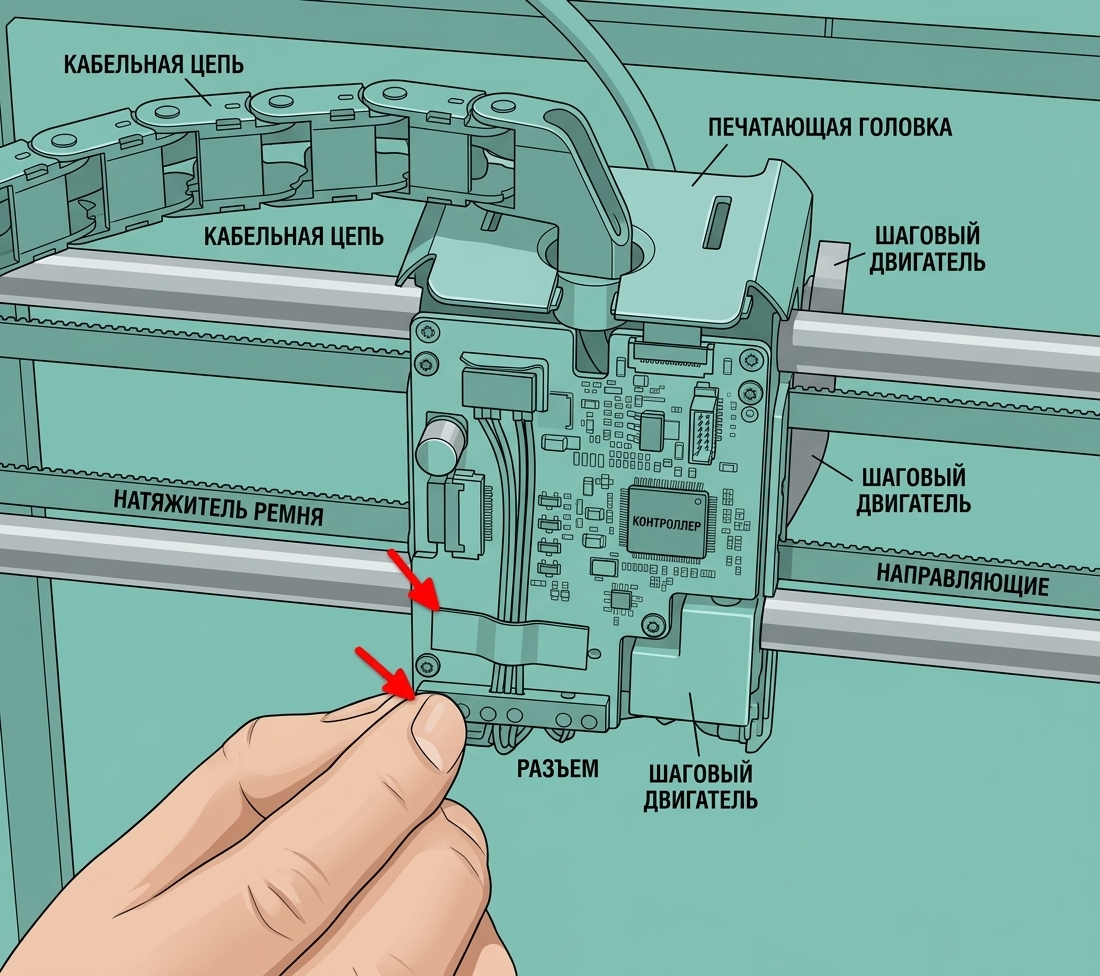

Снимите пену и ленту, прикрепленные к TH-плате, затем последовательно отсоедините кабель вентилятора хотенда и кабель нагревательного узла хотенда от TH-платы.
При отсоединении кабеля датчика Эдди поднимайте его прямо вверх из разъема — не прикладывайте боковое усилие и не шатайте его, так как это может повредить разъем.
Последовательно снимите кабель вентилятора хотенда и кабель нагревательного узла хотенда из кабельных зажимов.
Шаг 5: Снятие датчика Эдди

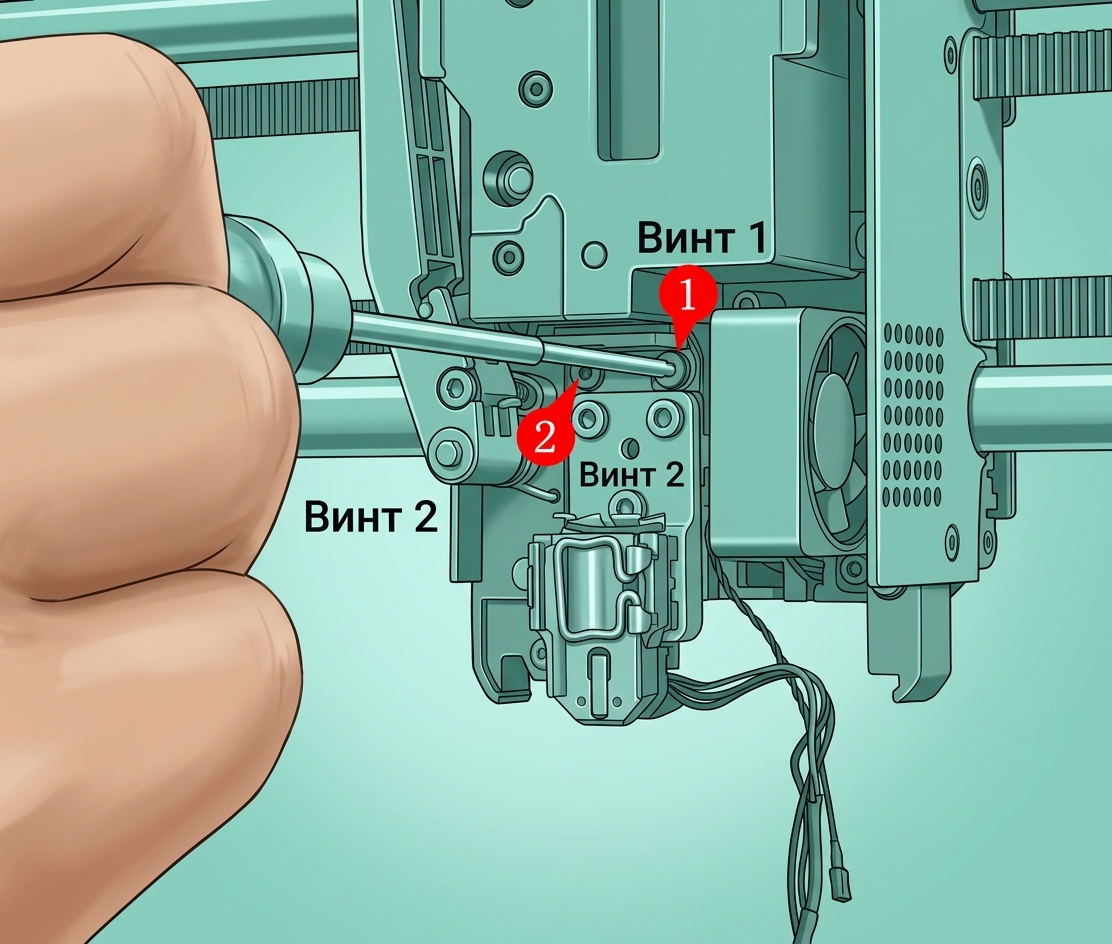

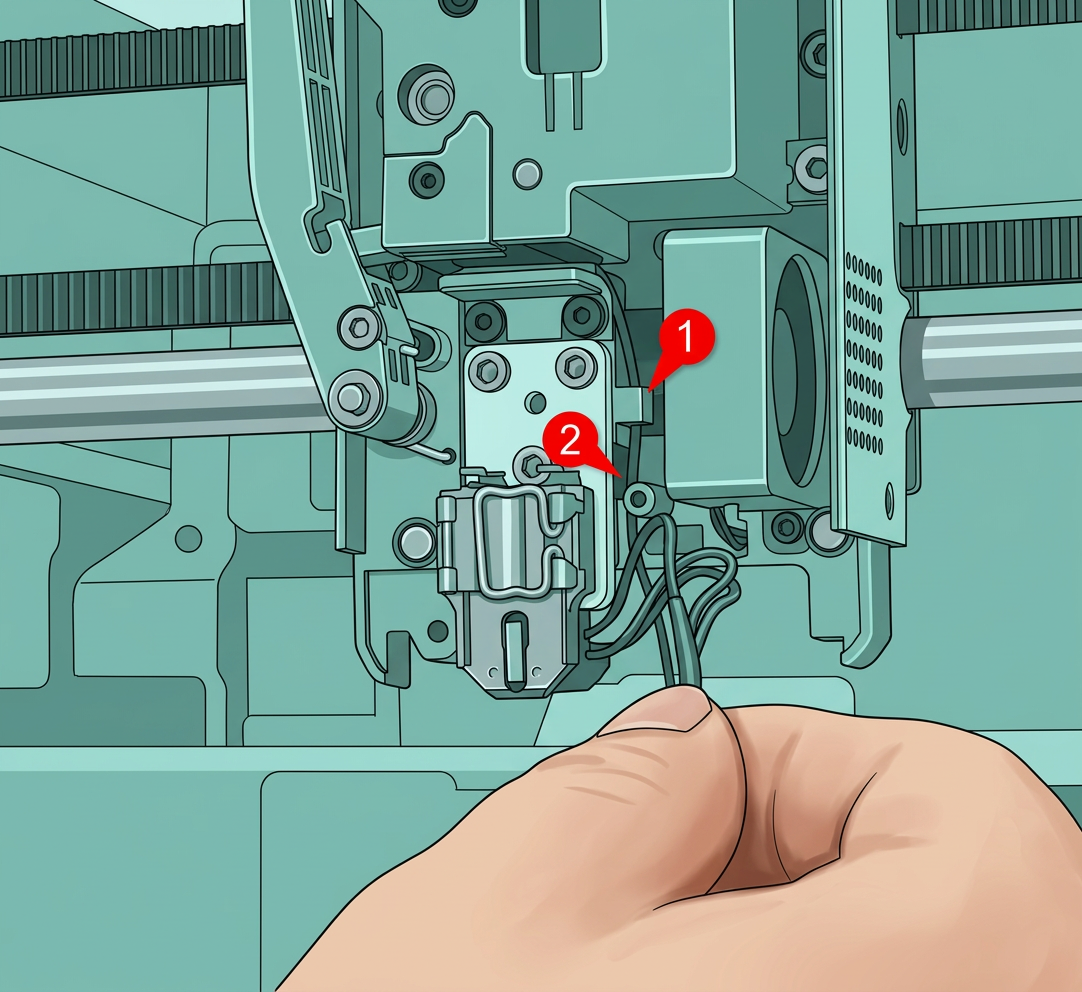

Используйте шестигранный ключ H1.5, чтобы открутить два винта, крепящих датчик Эдди, затем извлеките катушку.
Установка нового датчика Эдди
Шаг 1: Установка датчика Эдди
Разместите датчик Эдди над нагревательным узлом хотенда отверстиями для винтов вниз и затяните два винта шестигранным ключом H1.5.
Шаг 2: Подключение кабеля
Сначала закрепите кабель датчика Эдди в зажиме для проводов, показанном на рисунке ниже.

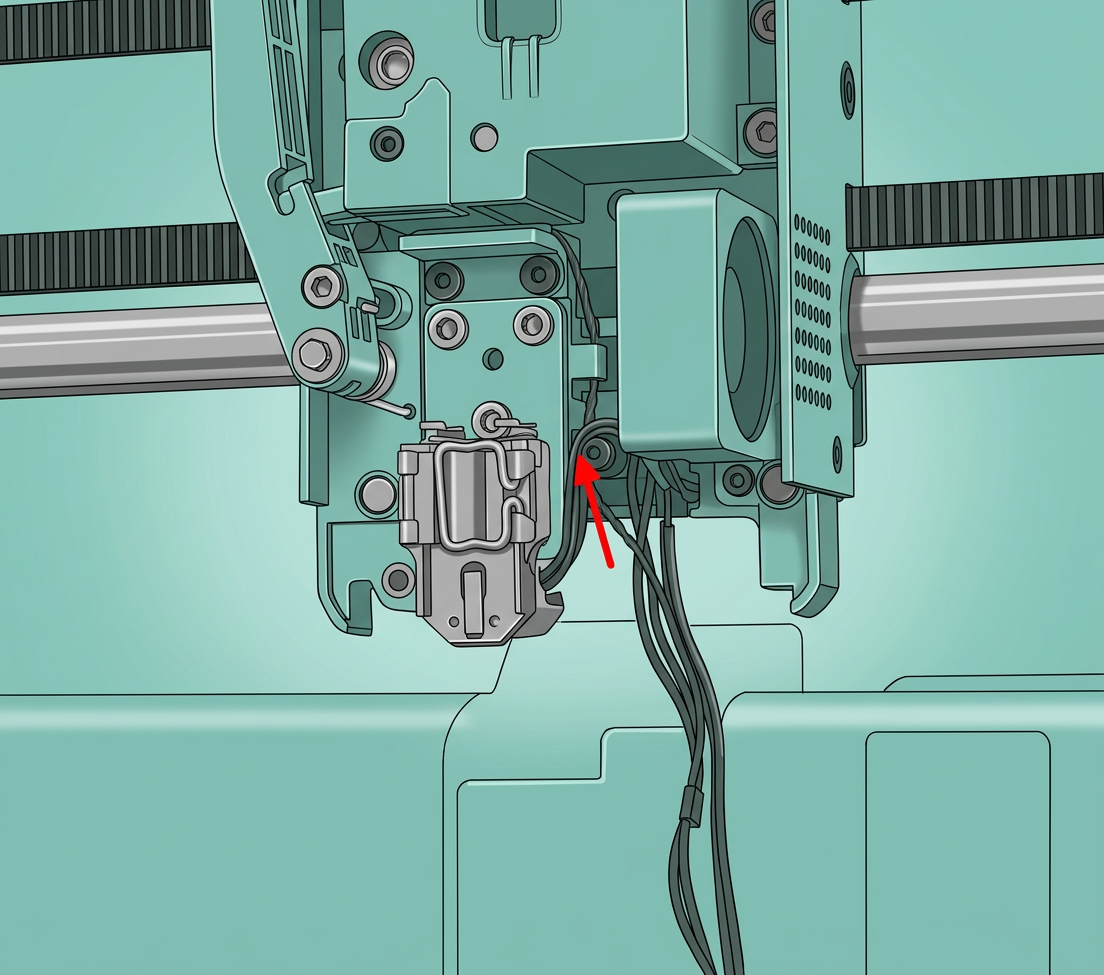

Проложите кабель нагревателя хотенда над винтовой колонной, как показано. Убедитесь, что он полностью находится над колонной и вдали от поверхности завинчивания, чтобы он не был защемлен при установке воздуховода вентилятора хотенда.
Проложите кабель нагревательного узла хотенда и кабель датчика Эдди в зажимы для проводов.
Подключите кабель нагревательного узла хотенда обратно к TH-плате. Совместите разъем датчика Эдди с портом на TH-плате и полностью вставьте его.
Верните ленту и пену на место.
Шаг 3: Установка воздуховода охлаждающего вентилятора хотенда
Установите воздуховод вентилятора хотенда слева от вентилятора хотенда.

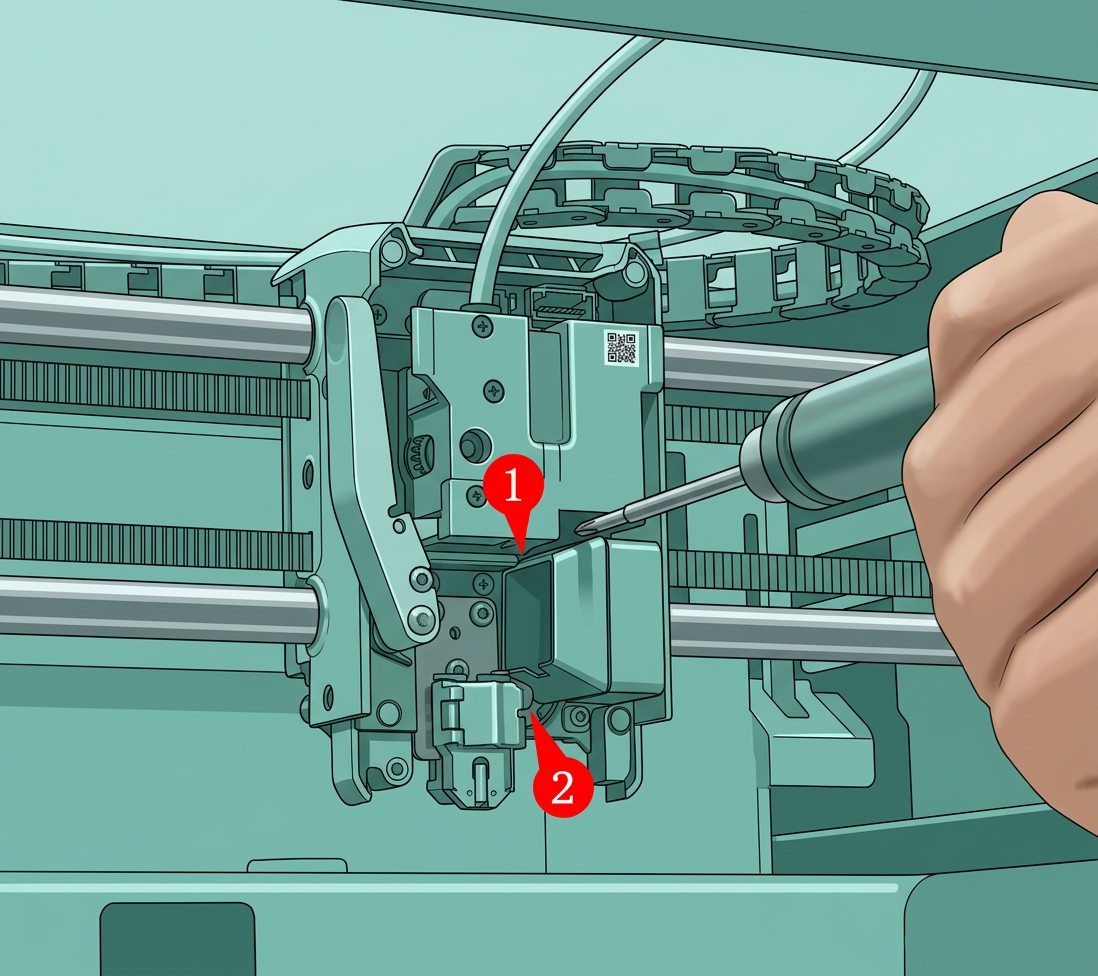

Убедитесь, что кабели не защемлены под отверстиями для винтов, затем затяните два винта шестигранным ключом H1.5.
Шаг 4: Установка хотенда и силиконового чехла
Для подробных инструкций обратитесь к странице вики озамене хотенда и силиконового чехла хотендадля установки силиконового чехла хотенда и хотенда.
 |
 |
Шаг 5: Установка передней крышки головы экструдера
См.Замена корпуса головы экструдерадля замены передней крышки головы экструдера.
Проверка успешности
Подключите питание принтера и включите его. Запустите печать и убедитесь, что она прошла успешно. После замены вихревого датчика обратитесь к
Отрегулируйте вихревой датчик сопла P2Sдля регулировки.
Если возникнут проблемы, пересмотрите шаги и проверьте все соединения перед повторной попыткой. Если проблема сохраняется, пожалуйста, обратитесь в команду службы поддержки Bambu Lab за дальнейшей помощью.
