Блок адаптивного переключения воздушного потока
Компонент, установленный с правой стороны камеры принтера, который переключает режим циркуляции воздуха и помогает охлаждать компоненты.
Когда использовать это руководство
- Отказ механизма переключения
- Отказ вентилятора охлаждения
- Другие неисправности компонентов
Необходимые инструменты и материалы
- Шестигранный ключ H2.0

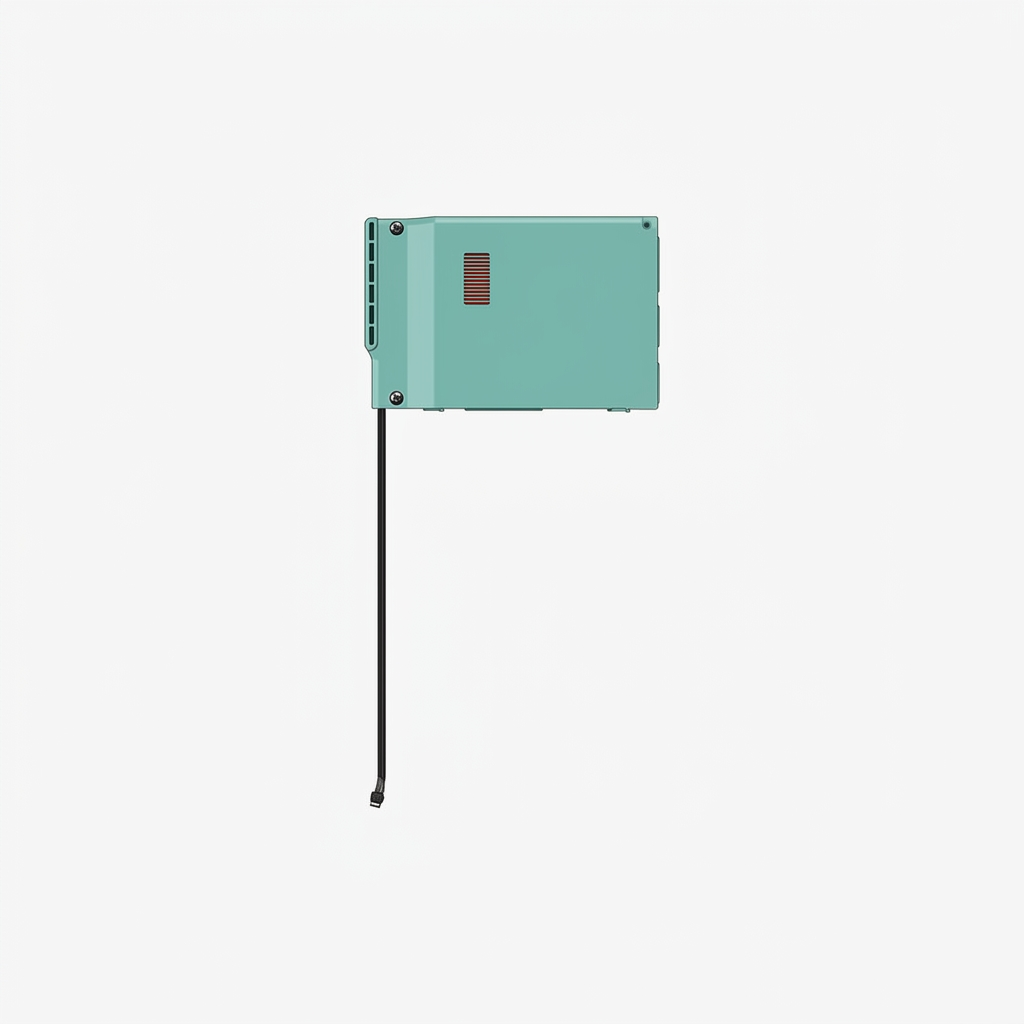

- Новый блок адаптивного переключения воздушного потока
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте источник питанияу принтера перед выполнением работ по техническому обслуживанию. Отсутствие этого действия означает наличие рискапоражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей среды.
Если задача технического обслуживания требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьчтобы не защемить, повредить или оказать давление налюбые открытые провода, разъемы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытыми участками кожи.
Если у вас возникли вопросы или проблемы, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.
Советы по установке:
- При снятии или установке узла переключения воздушного потока нагреваемый стол должен быть отрегулирован по высоте.
- При снятии или установке винтов установите нагреваемый стол на половину высоты. При снятии или установке узла переключения воздушного потока опустите нагреваемый стол в нижнее положение принтера. Как показано на изображении ниже, нагреваемый стол можно отрегулировать, потянув за ремень Z-оси.
Снятие блока адаптивного переключения воздушного потока

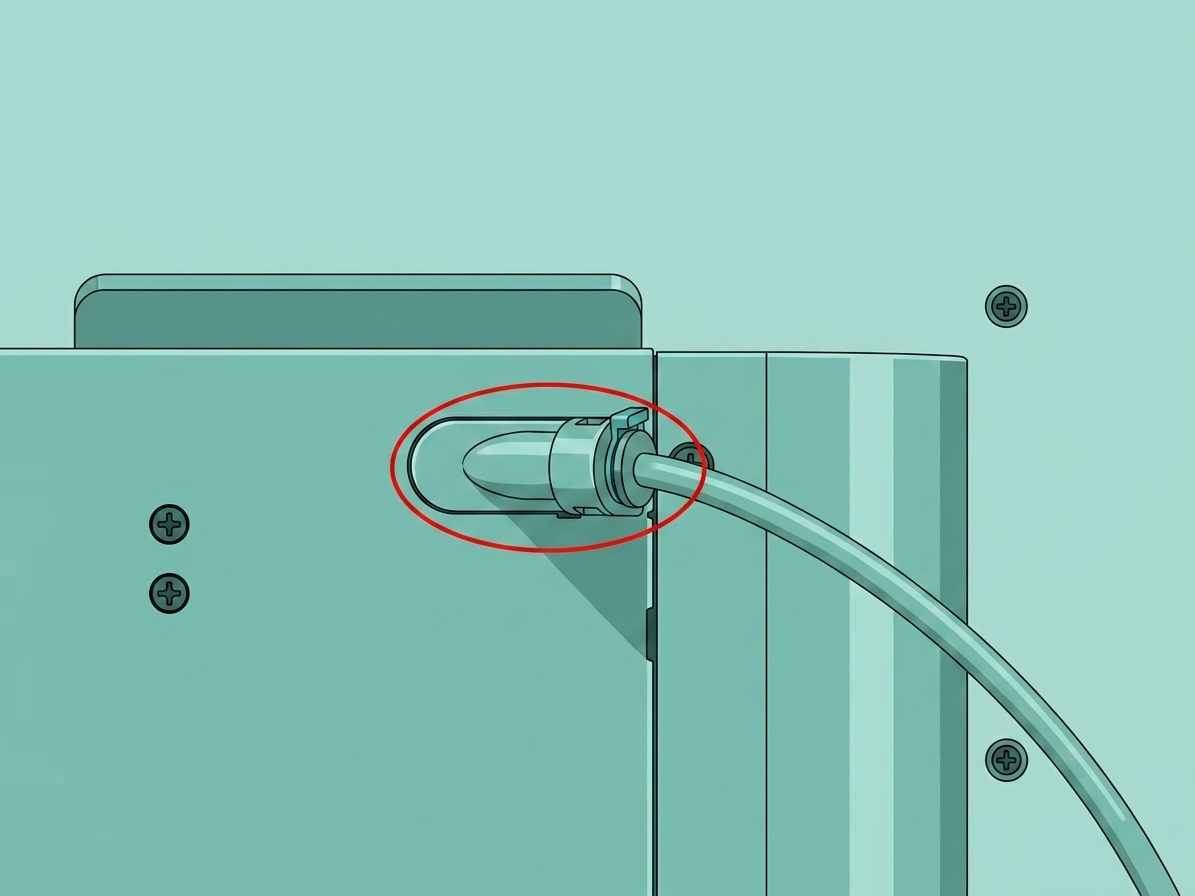

Шаг 1: Снимите кронштейн трубки PTFE
См. инструкции позамене кронштейна трубки PTFEдля снятия кронштейна трубки.

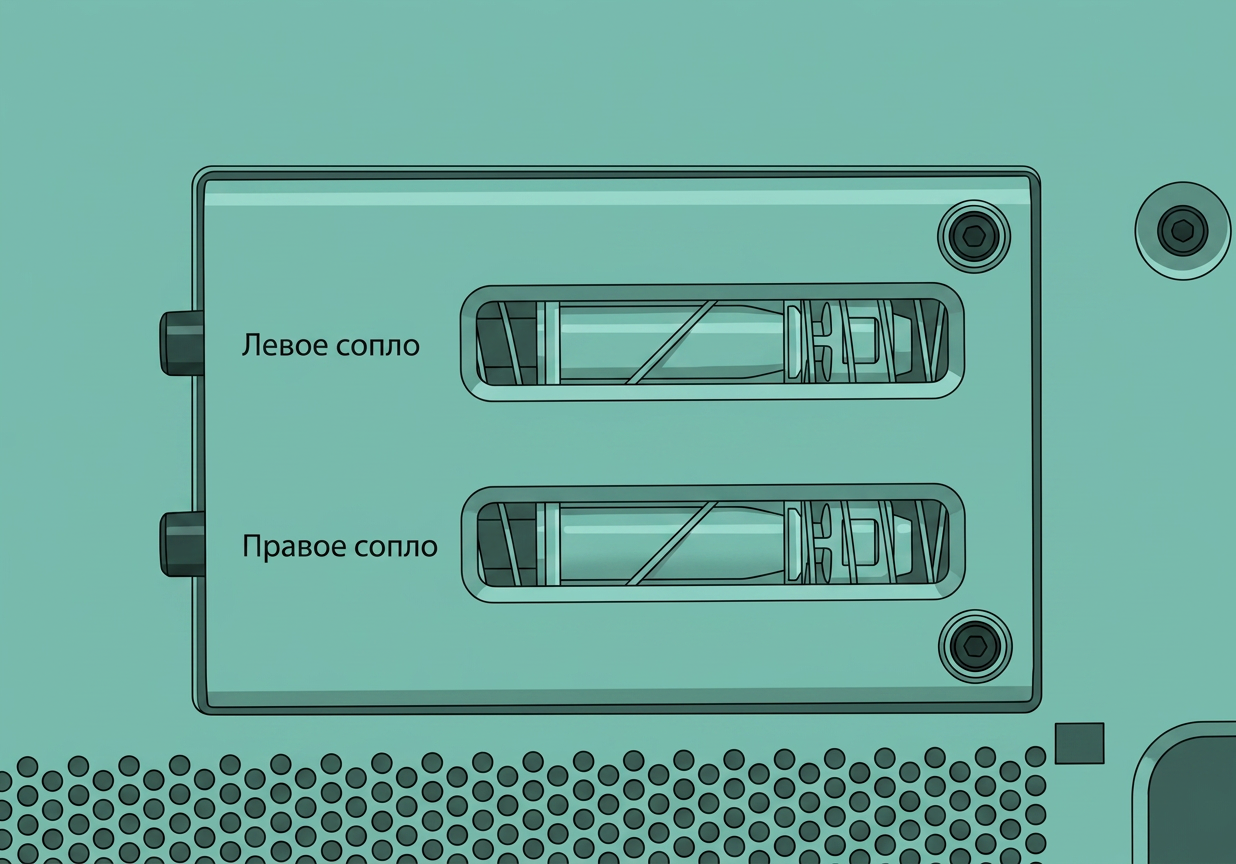

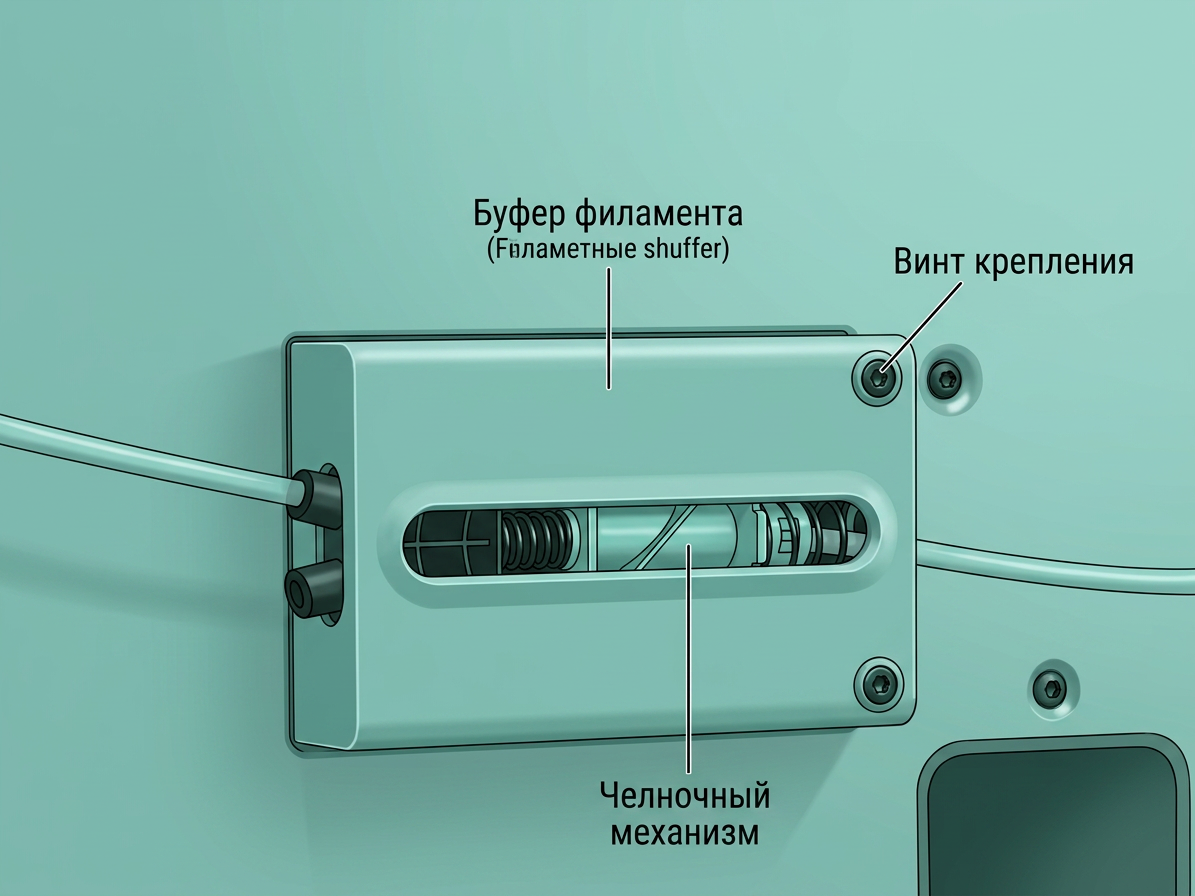

filament-buffer">Шаг 2: Снимите буфер филамента
См. соответствующую Wiki для вашей модели принтера, чтобы снятьбуфер филамента:
 |
 |
|---|---|
| P2S | X2D |
Шаг 3: Снимите заднюю панель
См. соответствующую Wiki для вашей модели принтера, чтобы снятьзаднюю панель:
 |
 |
|---|---|
| P2S | X2D |
Шаг 4: Снимите блок адаптивного переключения воздушного потока
-

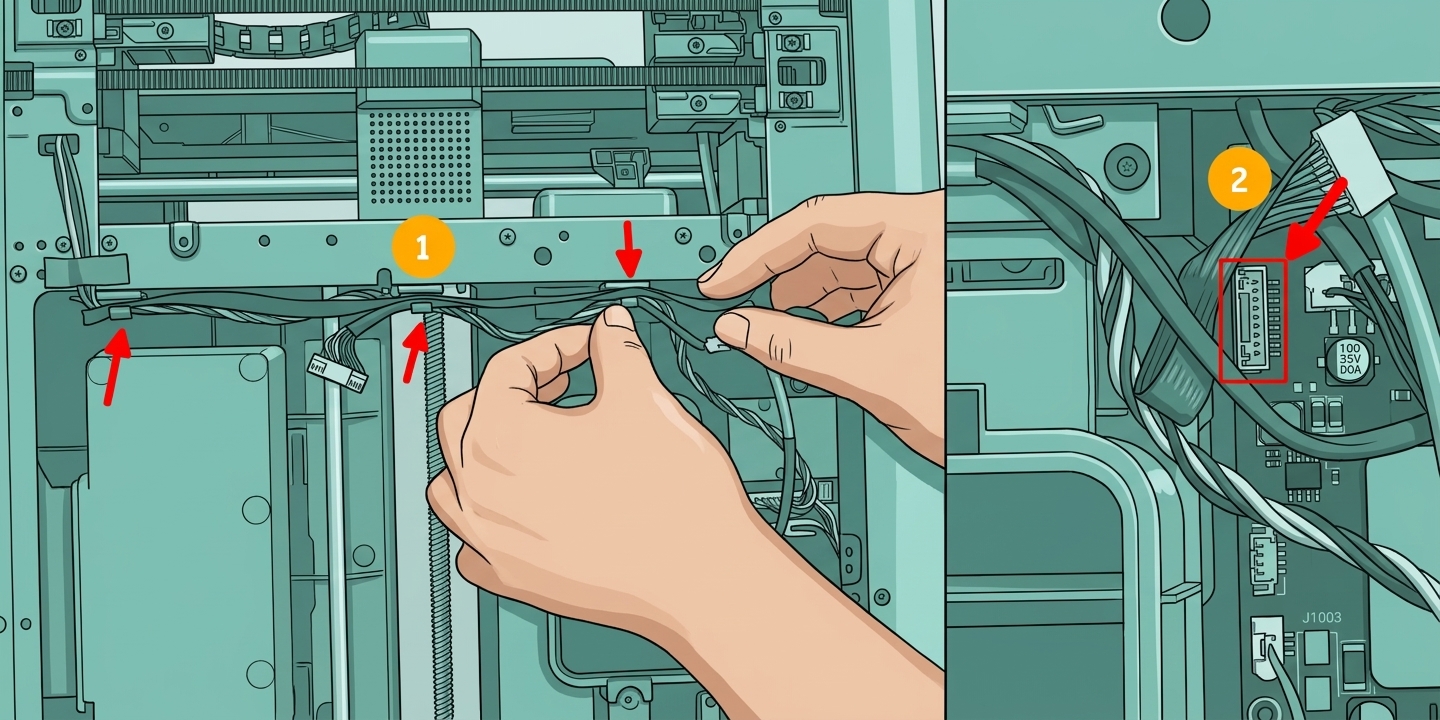

Нажмите на зажим разъема, чтобы отсоединить кабель от платы MC, затем поочередно снимите кабель с трех зажимов на балке.
-
Отрегулируйте нагреваемый стол примерно на половину высоты с помощью ремня Z-оси. Затем используйте шестигранный ключ H2.0 для снятия трех винтов.
-
Потяните за ремень Z-оси, чтобы опустить нагреваемый стол в нижнее положение.
-
Аккуратно поднимите блок переключения воздушного потока вверх, чтобы освободить его, затем подденьте блок адаптивного переключения воздушного потока, поднимите его по диагонали вверх и снимите его.
Установка блока адаптивного переключения воздушного потока
Шаг 1: Установите блок адаптивного переключения воздушного потока
-

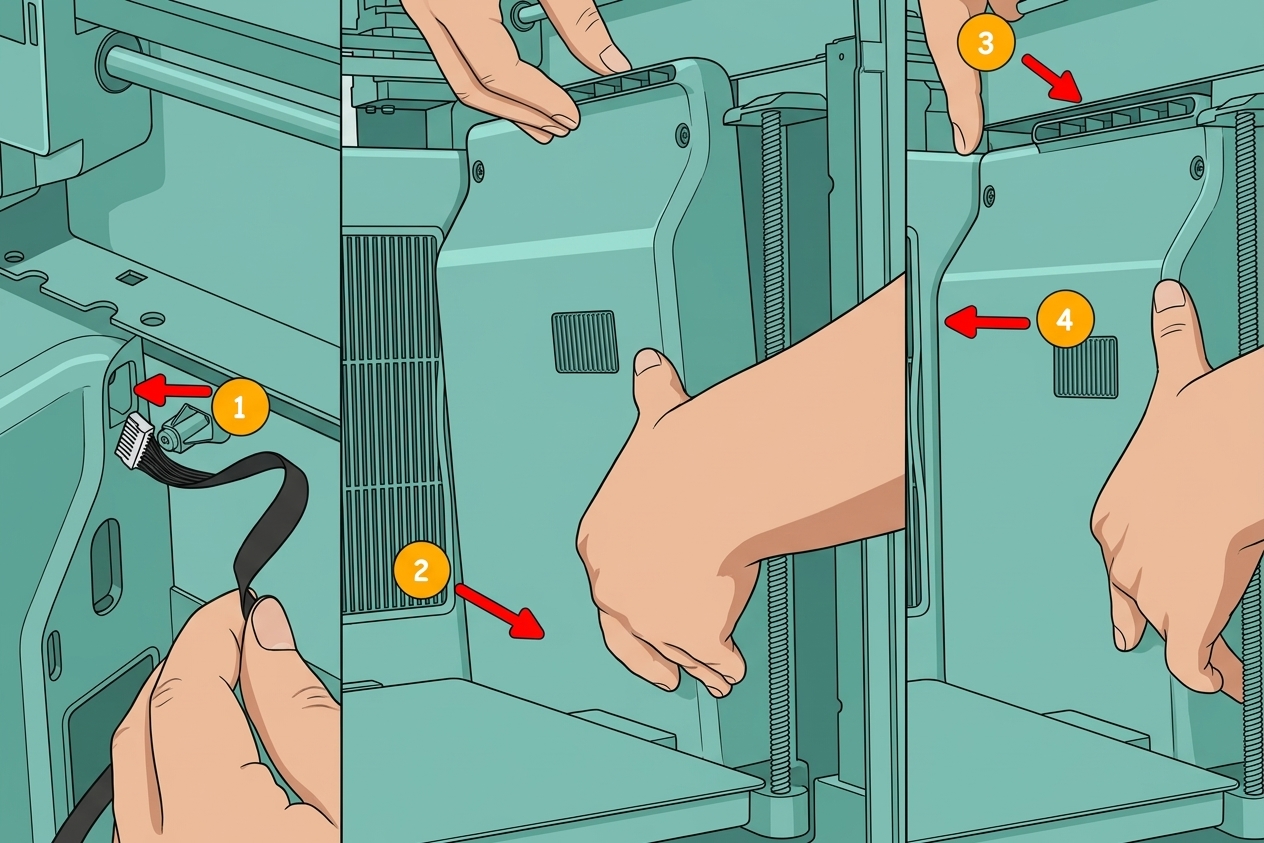

Пропустите кабель через маленькое отверстие между обшивкой и боковой панелью. Затем установите нижнюю часть блока адаптивного переключения воздушного потока на основание, расположите верхнюю часть в направлении балки и затем push it toward the back of the printer until the assembly is fully in contact with the lining.
-
Наклоните принтер и потяните за ремень Z-оси, чтобы поднять нагреваемый стол в среднее положение.
-
Используйте шестигранный ключ H2.0 для затяжки трех винтов.
Закрепите кабели в трех зажимах на балке слева направо, затем подключите их к разъемам платы MC.
Шаг 2: Установите заднюю панель
См. соответствующую Вики для вашей модели принтера, чтобы установитьзаднюю панель:
|
|
|---|---|
| P2S | X2D |
Шаг 3: Установка буфера филамента
См. соответствующую Вики для вашей модели принтера, чтобы установитьбуфер филамента:
|
|
|---|---|
| P2S | X2D |
Шаг 4: Установка кронштейна трубки PTFE
Следуйте инструкциям позамене кронштейна трубки PTFEдля его установки.
Проверка работоспособности
- Включите принтер.
- Управляйте экраном.
- Убедитесь, что режим цикла переключается нормально.
