Описание проблемы

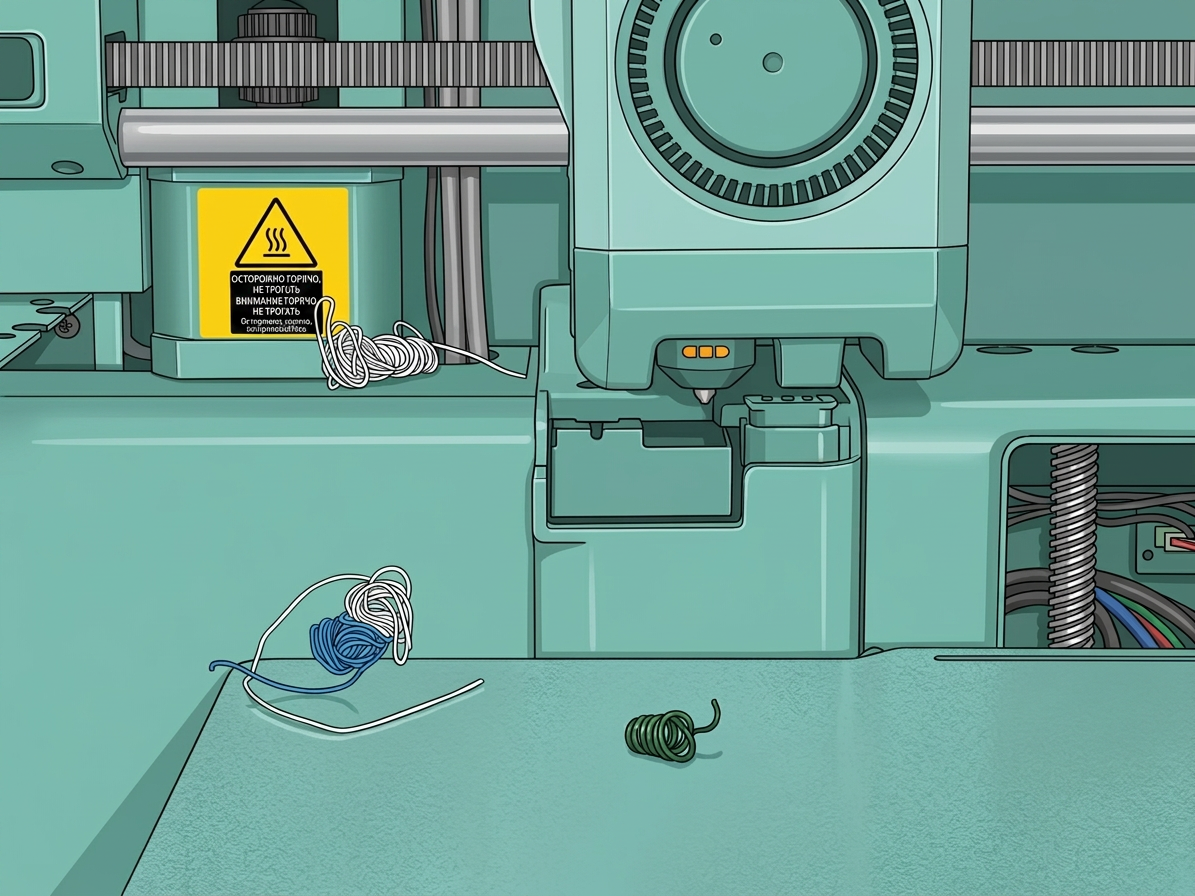

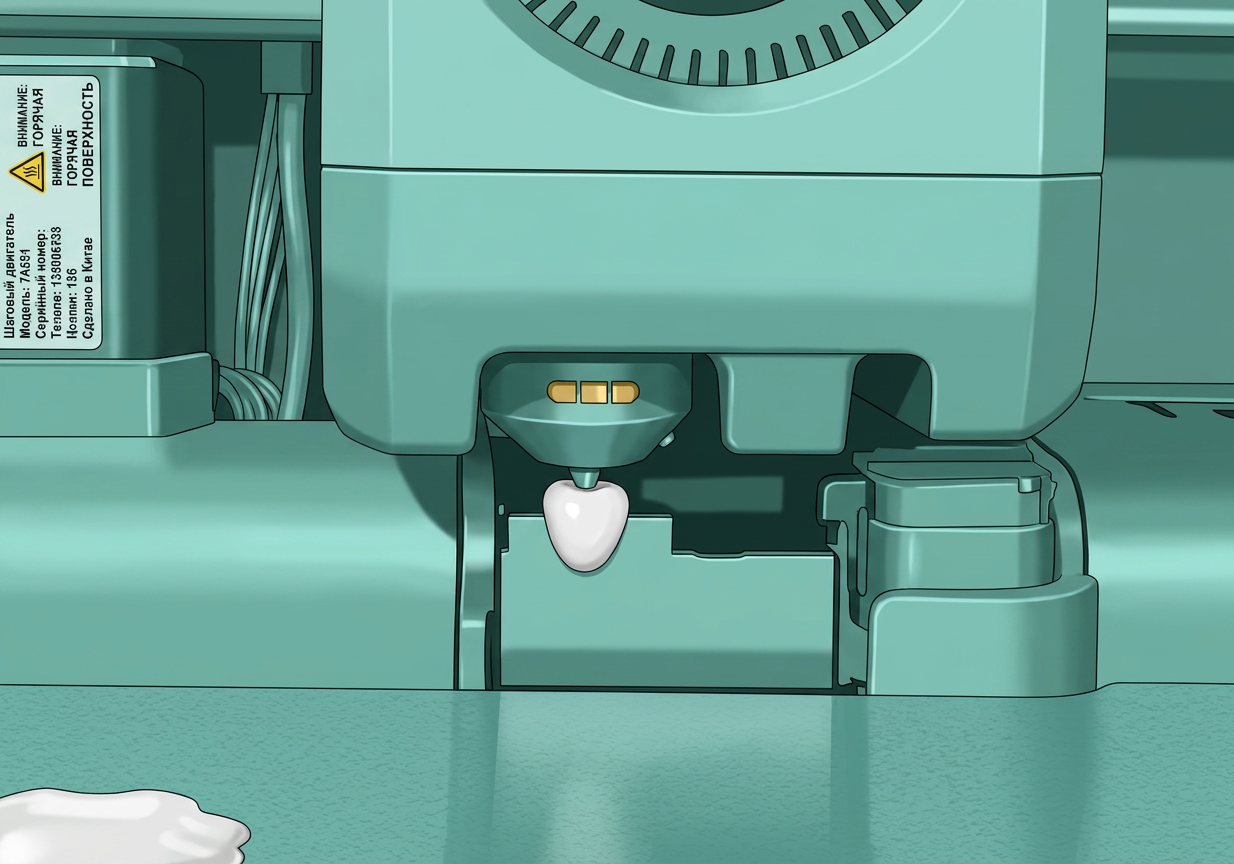

Во время работы, если возникает смещение при очистке или накопление филамента, это может быть вызвано отклонением положения сопла во время очистки. Далее приведена инструкция по проверке, вызвано ли это смещением сопла при очистке, и как выполнить калибровку положения.
 |
 |
Калибровка смещения влево/вправо (смещение по оси X) положения очистки
Необходимые файлы перед калибровкой
- Файл обнаружения смещения при очистке (для P2S/X2D): purge_pos_test.gcode
- Пакет файлов калибровки P2S: cali.7z
- Пакет файлов калибровки X2D: x2d_trash_cali.zip
Проверка наличия смещения при очистке

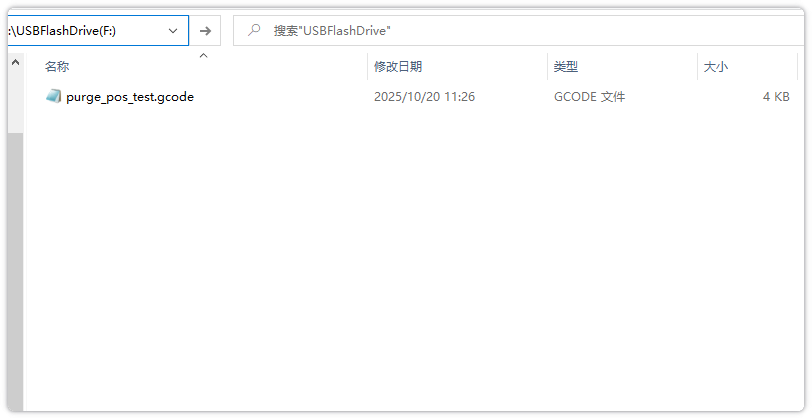

Сохраните файл обнаружения смещения при очистке (purge_pos_test.gcode) в корневую директорию USB-накопителя, вставьте накопитель в устройство и начните печать.

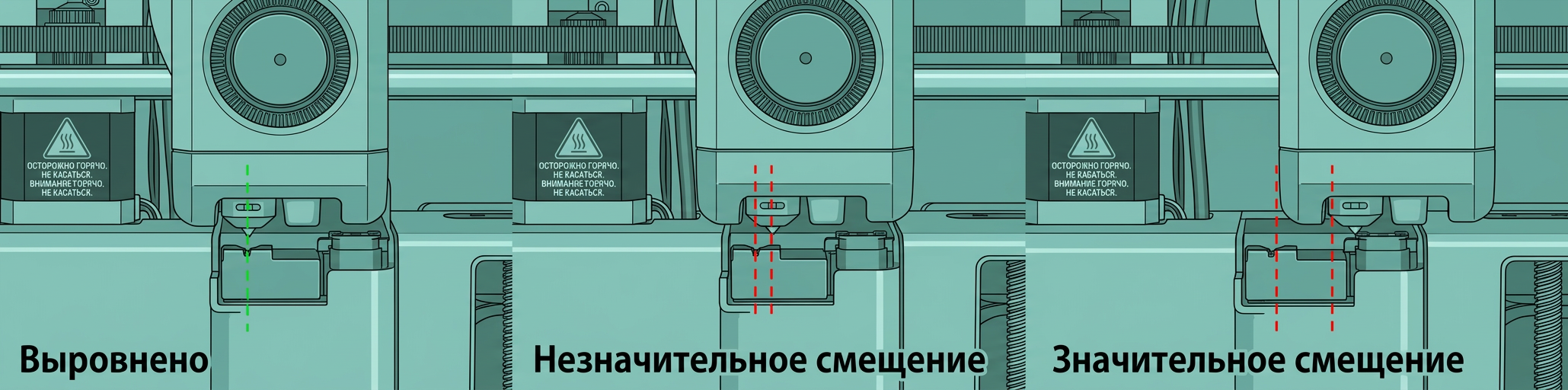

Проверьте, выровнено ли сопло с канавкой перегородки очистителя. Различные степени смещения соответствуют различным методам устранения неполадок.

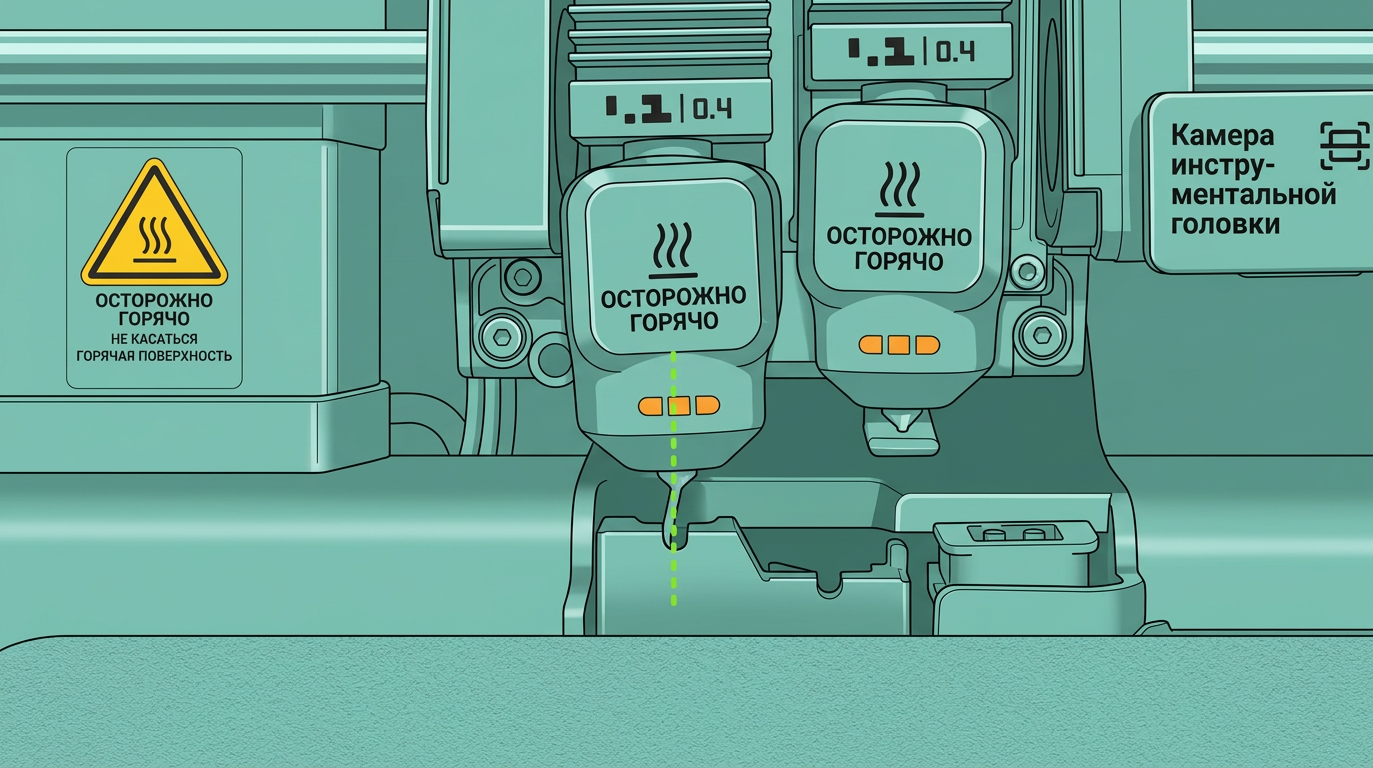

Для X2D точкой наблюдения является левое сопло и V-образное отверстие скребка очистки.
1. Выровнено
Проблема не связана с инструментальной головкой. Выполните следующие проверки:
- Осторожно нажмите на толкатель мусорного бункера, чтобы проверить наличие бокового смещения без возврата пружины (в выдвинутом состоянии).
- Визуально осмотрите мусорный бункер на предмет перекоса и проверьте, не деформирована ли часть крепления внутреннего вкладыша. Убедитесь, что боковые и вертикальные крепления надежны.
- Проверьте, не ослаблен ли синхронный ремень. Проверьте усилие натяжения, чтобы исключить возможность пропуска зубьев.
2. Небольшое смещение
- Пожалуйста, отрегулируйте положение с помощью следующей процедуры ручной калибровки.
3. Большое смещение
-
Проверьте наличие физических препятствий в области, обозначенной на изображении ниже, которые могут помешать корректному возврату в ноль инструментальной головки. P2S Точка возврата в ноль X-рейки P2S Точка возврата в ноль Y-рейки P2S X2D Точка возврата в ноль X-рейки X2D Точка возврата в ноль Y-рейки X2D Ручная калибровка 1. Подготовка файлов калибровки Распакуйте пакет файлов калибровки и скопируйте все распакованные файлы GCode в корневую директорию USB-накопителя. Этот пакет содержит специальные файлы калибровки, адаптированные для различных значений смещения сопла и бункера очистки. Например: "offset(-3_0mm)_cali" означает, что сопло смещено на 3 мм влево, а "offset(+3_0mm)_cali" означает, что сопло смещено на 3 мм вправо. 2. Вставка USB-накопителя Корректно вставьте USB-накопитель с файлами калибровки в USB-порт 3D-принтера. 3. Запуск файлов калибровки Сначала запустите эталонный файл калибровки (offset -0_0mm). После запуска этого файла сопло автоматически выполнит установку координат и переместится в позицию очистки бункера. В этот момент н
