HMS_0700-4000-0002-0002: Ошибка сигнала положения буфера филамента: Датчик положения может быть неисправен.

Описание проблемы

При использовании AMS буфер филамента (или хаб AMS) устанавливается между AMS и принтером.

Буфер состоит използунка, пружины, и двухдатчиков Холла:

• Когда AMS подает филамент в экструдер, давление филамента толкает ползунок вперед.
• Первый датчик Холла, расположенный на входе, определяет, вошел ли филамент в буфер.
• Второй датчик Холла, расположенный над ползунком, определяет положение ползунка и отправляет обратную связь в AMS и принтер.
• Если сигнал буфера потерян, AMS не сможет подавать филамент плавно.

Предупреждение о безопасности

ВАЖНО!

Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила создаетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.

Когда задача по техническому обслуживанию требует включения принтера, используйтеизолирующие перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголенные провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.

Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,создайте новый тикет на нашей странице поддержкидля получения помощи.

Шаги устранения неполадок

Шаг 1. Переподключите кабель буфера на задней панели принтера.

Пожалуйста, проверьте кабель буфера на задней панели принтера. Отсоедините его, подключите снова и включите принтер, чтобы убедиться, что проблема решена.

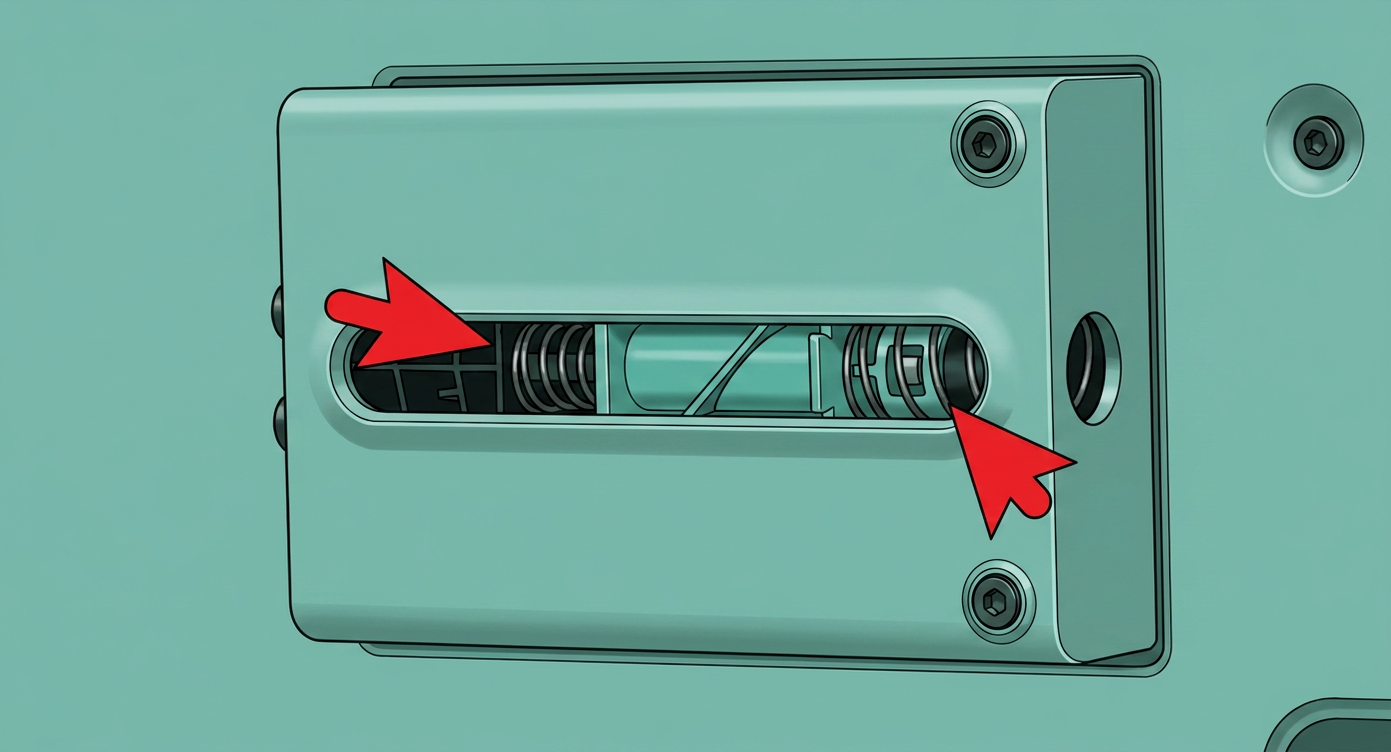

Шаг 2. Проверьте, не перекручена ли пружина буфера

Шаг 3. Проверьте 6-контактный кабель

Убедитесь, что 6-контактный кабель плотно подключен к заднему порту AMS:

• Если он ослабевает при легком натяжении, соединение ненадежно.
• Рекомендуется использовать кабель поддержки AMS второго поколения. Различия между двумя типами кабелей следующие:

Шаг 4. Проверьте и переподключите 6-контактный кабель

Распространенные проблемы с 6-контактными кабелями включают ослабленные или погнутые контакты (на следующем рисунке показан 4-контактный кабель в качестве примера).

Сначала проверьте внешний вид, затем отсоедините и снова вставьте кабель:

Шаг 5. Проверьте внутренний сигнальный кабель AMS

Если проблема сохраняется, проверьте, не ослаблен ли сигнальный кабель внутри AMS. Для этого:

1. Нажмите кнопку освобождения трубки PTFE на задней панели AMS, затем вытяните трубку.

ams-2-pro_maintenance_disassembly-and-assembly_image-13.png" width="800"/>

2. Зажмите фиксатор изнутри нижней крышки и поддерживайте кнопку освобождения сзади, чтобы пружина не выскочила и не потерялась.

3. Снимите узел ведомой опорной втулки с двух средних желобков.

4. Открутите два винта (BT3x8).

5. Поднимите заднюю часть основной рамы полностью и поставьте ее вертикально на нижнюю крышку AMS. При подъеме рекомендуется сначала приподнять переднюю часть основной рамы, затем сдвинуть ее вперед, чтобы освободить место для задней части. При установке основной рамы AMS вертикально будьте осторожны, чтобы не раздавить электронные компоненты демпфера.

6. Проверьте, плотно ли вставлен сигнальный кабель. Если нет, вставьте его снова. Затем отсоедините сигнальный и силовой кабели и извлеките среднюю раму.

7. Еще раз проверьте, плотно ли вставлен сигнальный кабель.

Шаг 6. Измерьте напряжение и сопротивление

Если у вас есть мультиметр, вы можете дополнительно проверить состояние сигнальной линии. Для этого:

1. Выгрузите филамент обратно в AMS; ползунок буфера должен быть слева.
2. Измерьте напряжение 6-контактного кабеля (когда он отключен от AMS).

Нормальный диапазон напряжения следующий (сумма двух должна составлять 3.0~3.3 В):

Совет: Вы можете перемещать ползунок буфера, чтобы измерить напряжение в разных точках. Сумма всегда должна оставаться в диапазоне 3.0–3.3 В.

3. Если сопротивление аномальное, разберите AMS и измерьте его непосредственно на материнской плате. Нормальный диапазон составляет 4–6 кОм. Если значение выходит за пределы этого диапазона, материнская плата AMS может быть повреждена.

Нормальный диапазон сопротивления следующий:

Примечания
