Описание проблемы
Адаптивная система воздушного потока состоит из фильтра-переключателя заслонки и воздуховодов. Она автоматически переключается на определенные режимы воздушного потока в зависимости от потребностей принтера. Если компоненты заслонки не перемещаются в положение или не удерживают его правильно, система не переключится на соответствующий режим воздушного потока. Если заслонка заклинивает или калибровка не удаётся, следуйте шагам по устранению неполадок ниже.
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача технического обслуживания требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые открытые провода, разъемы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытыми участками кожи.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.
Шаги по устранению неполадок
Процесс изоляции неисправности

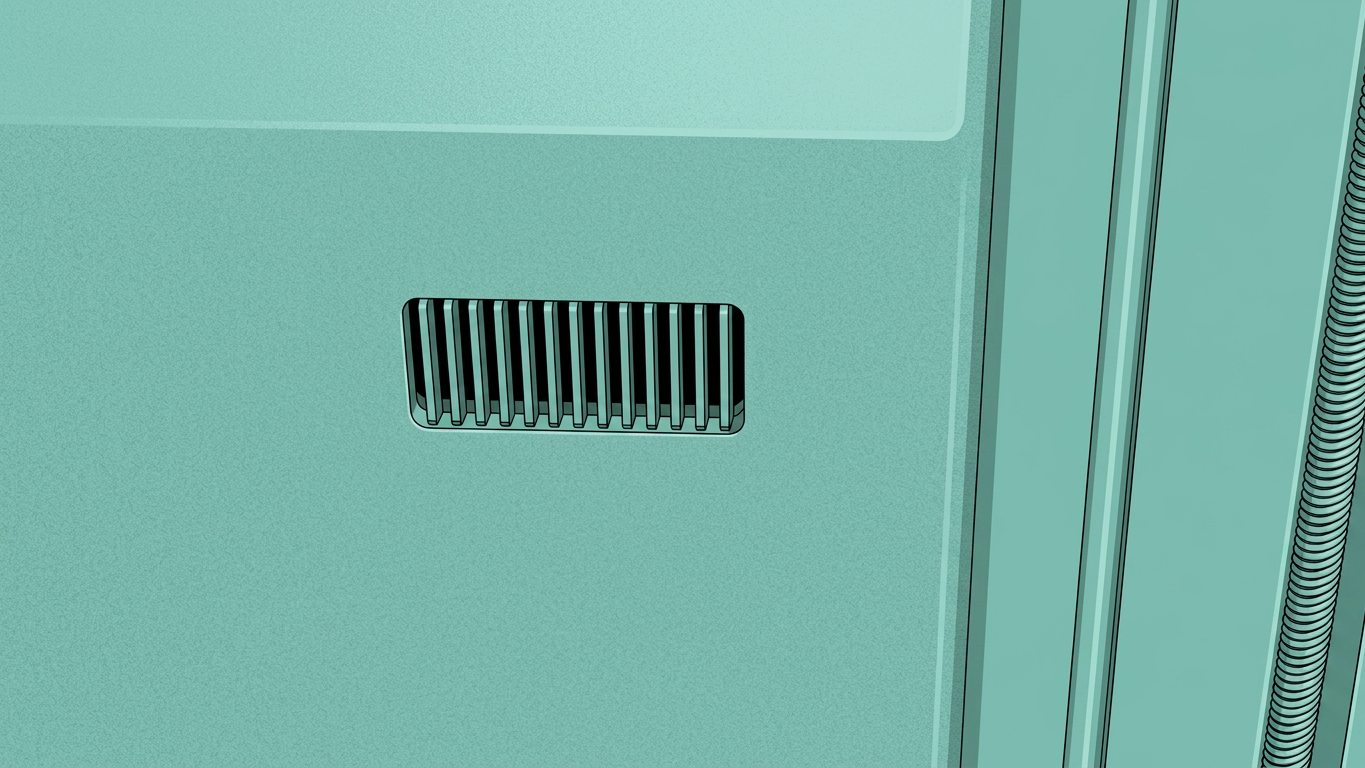

- Когда заслонка находится в режиме охлаждения (желтая заслонка видна), включите правый вентилятор. В нормальных условиях воздух должен выдуваться из верхнего правого угла (выходное отверстие внешнего циркуляционного воздуха).
- Когда заслонка находится в режиме температуры камеры (желтая заслонка скрыта), включите правый вентилятор. В нормальных условиях воздух должен выдуваться из середины правой стороны (выходное отверстие внутренней циркуляции воздуха).
- Если фактическое направление выхода воздуха не соответствует описанию выше, заслонка может быть заклинившей, что может быть вызвано неисправностью передаточного компонента или наличием мусора.
- Если фактическое направление выхода воздуха соответствует описанию выше, датчик Холла или магнит могут быть неисправны. Проверьте, не сместился ли магнит на шестерне.
Шаг 1: Проверка подключения адаптивного переключателя воздушного потока
Вы можете ознакомиться с этой Вики, чтобы снять заднюю панель принтера:Руководство по снятию задней панели P2S.

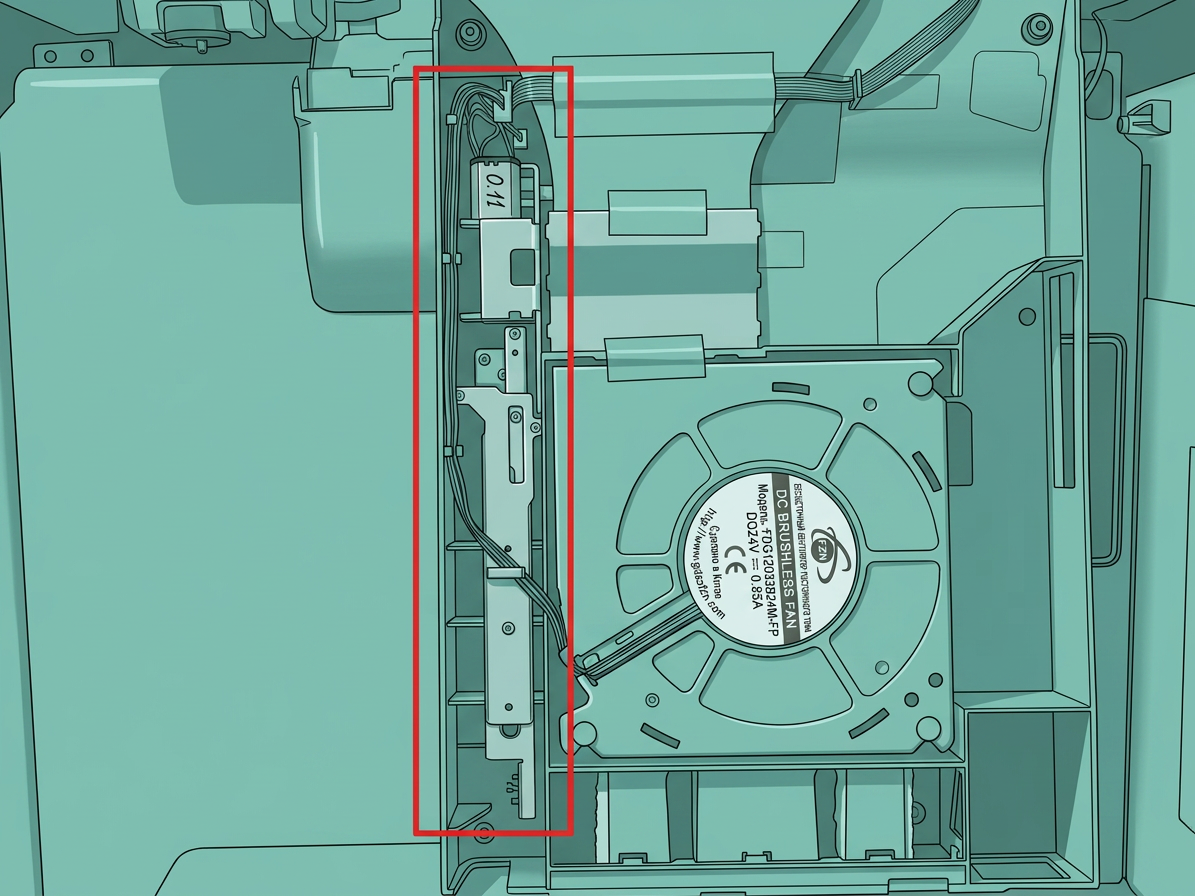

Проверьте, надежно ли закреплен зажим на разъеме кабеля адаптивного переключателя воздушного потока; при необходимости подключите заново.

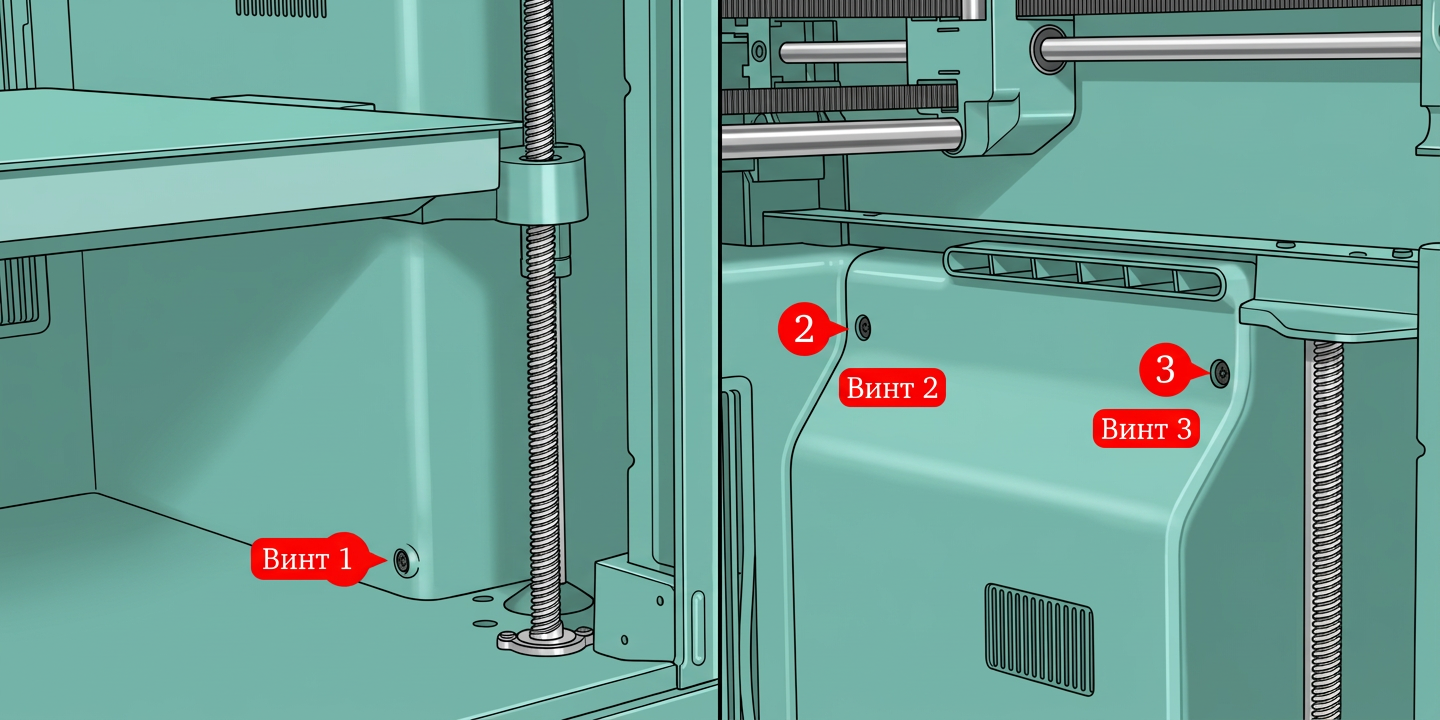

Шаг 2: Открутите три винта, крепящие блок адаптивного переключателя воздушного потока
Поднимите вверх, а затем потяните наружу, чтобы открыть блок адаптивного переключателя воздушного потока.
Шаг 3: Проверка передаточных компонентов и двигателей на наличие мусора, повреждений или деформации
- Если кабель ослаблен или присутствует мусор, подключите кабель заново или удалите мусор, чтобы решить проблему.
- Если обнаружены повреждения, такие как трещины, деформация или ожоги, рекомендуетсязаменить блок адаптивного переключателя воздушного потока.
Шаг 4: Проверка платы и магнитов на шестернях

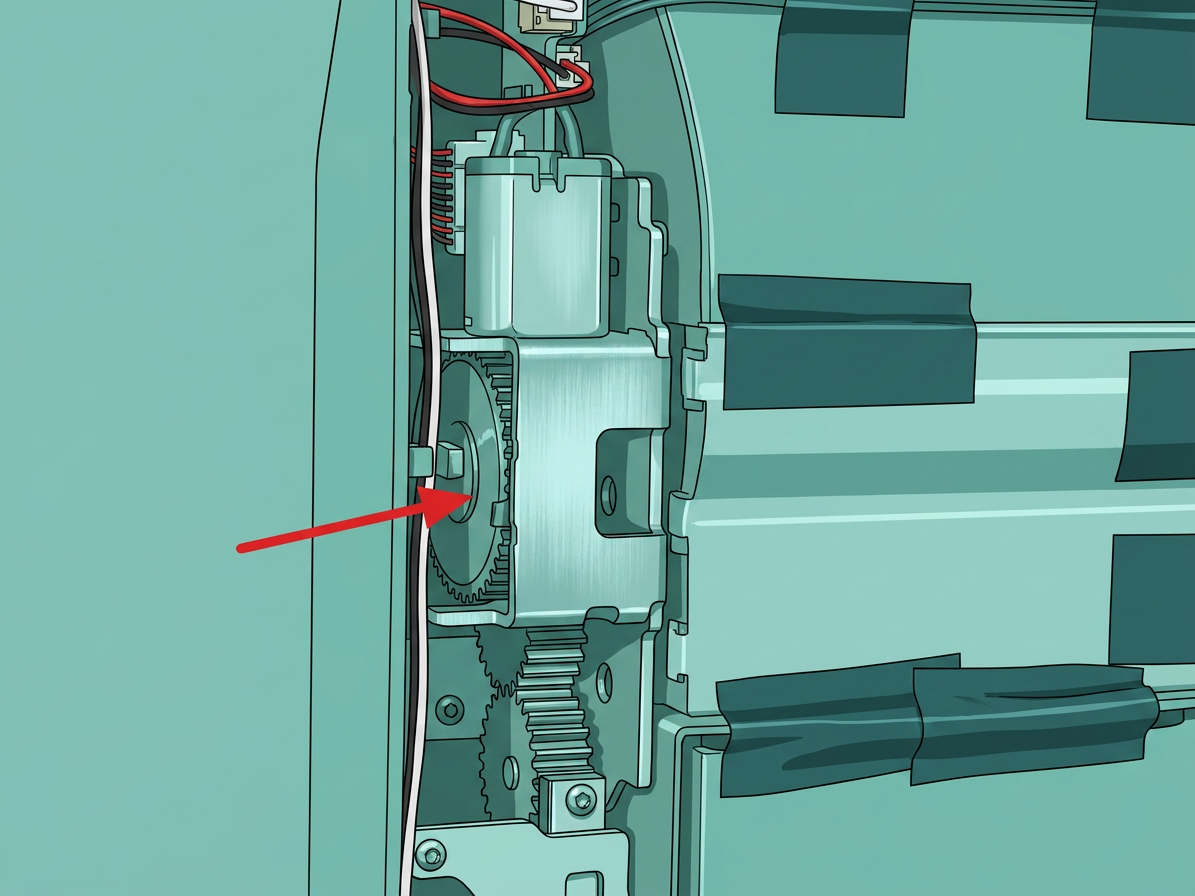

Проверьте плату на наличие следов перегрева и убедитесь, что магниты на шестернях не ослабли.
- Если плата подтверждена как поврежденная, обратитесь кЗамена блока адаптивного переключателя воздушного потока P2S.
