Описание проблемы
Плата MC принтера интегрирует несколько датчиков тока для измерения тока двигателя. При запуске система использует эти датчики для проверки сопротивления двигателя и определения корректности его работы. Если обнаружено аномально высокое сопротивление, система указывает на неисправность обрыва цепи двигателя.
Возможные причины:
- Ослаблен кабель двигателя
- Двигатель поврежден
- Неисправна плата MC
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей среды.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголенные провода, разъемы или платы. Кроме того,сопло может быть чрезвычайно горячимпоэтому никогда не касайтесь его открытыми участками кожи.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
Шаги устранения неполадок
Шаг 1: Снимите заднюю крышку принтера
См.P2S Back Panel Replacementи снимите заднюю крышку принтера, чтобы получить доступ к плате MC.
Шаг 2: Найдите кабели двигателей

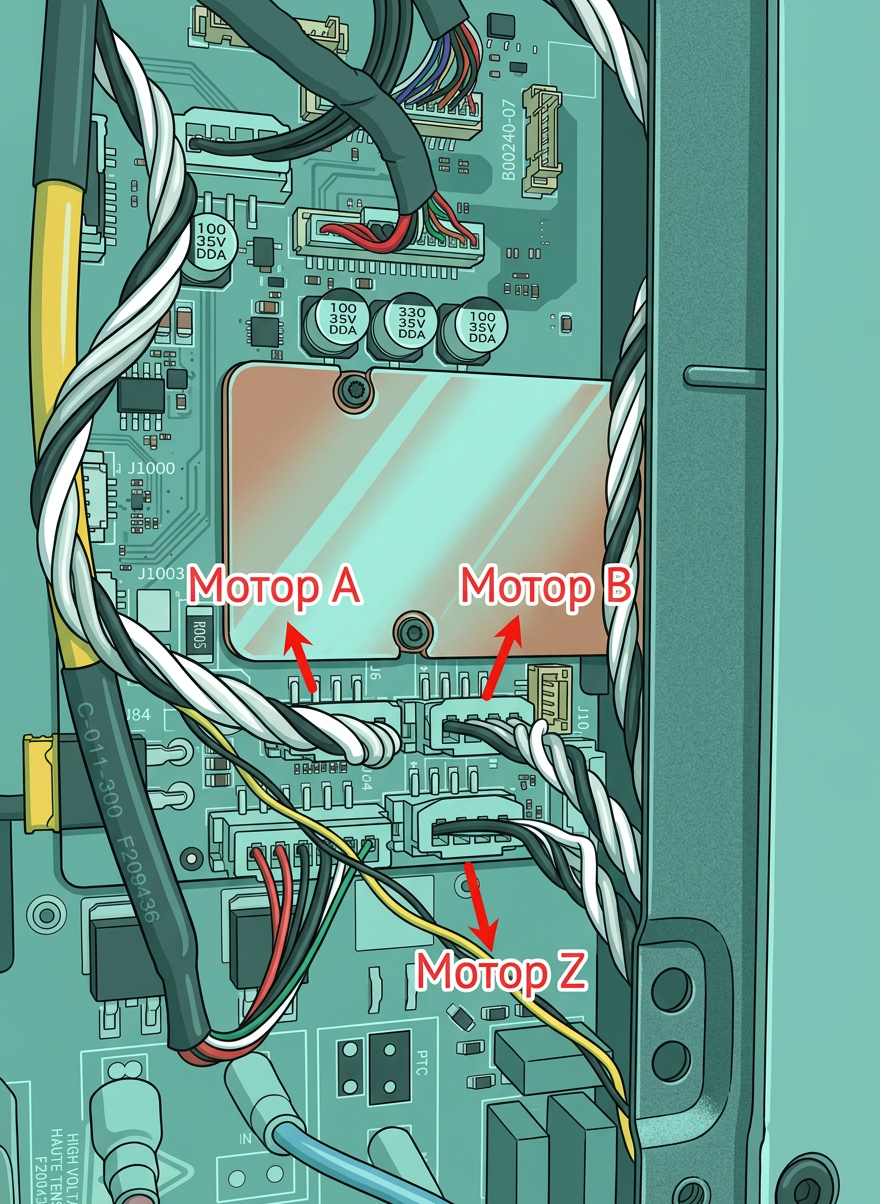

Как показано на изображении, плата MC имеет три подключения двигателей:
- Мотор Z – снизу справа
- Мотор B – сверху справа
- Мотор A – сверху слева
Шаг 3: Проверьте и переподключите кабель мотора B
Отключите и снова подключите кабель мотора B, затем проверьте, появляется ли ошибка. Если да, продолжите устранение неполадок.
Шаг 4: Проверка путем замены подключений двигателей
Поменяйте местами разъемы мотора B и мотора Z на основной плате управления:
- Если исходная ошибка «Обрыв цепи мотора B» меняется на «Обрыв цепи мотора Z», неисправность следует за двигателем → корневая причина: неисправный двигатель.
- Если ошибка остается «Обрыв цепи мотора B», неисправность не перемещается → корневая причина: неисправная плата MC.
Эквивалентные коды HMS
Следующие коды HMS представляют тот же тип неисправности.
| Код HMS | Описание неисправности |
|---|---|
| 0300_0700_0001_0003 | Сопротивление мотора B аномальное, возможна неисправность двигателя. |
| 0300_0600_0001_0003 | Сопротивление мотора A аномальное, возможна неисправность двигателя. |
| 0300_0800_0001_0003 | Сопротивление мотора Z аномальное, возможна неисправность двигателя. |
