Описание проблемы
Управление температурой нагревательного стола работает некорректно — MC-плата не может считывать значения NTC-датчика с нагревательного стола. Возможные причины:
- Ослабленный сигнальный кабель нагревательного стола
- Поврежденный нагревательный стол
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте источник питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача технического обслуживания требует включения принтера, используйтеизолирующие перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголенные провода, разъемы или платы. Кроме того,сопло может быть очень горячимпоэтому никогда не касайтесь его открытыми участками кожи.
Необходимые инструменты и материалы
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
Шаги устранения неполадок
Шаг 1: Снимите заднюю панель
Открутите четыре крепежных винта.

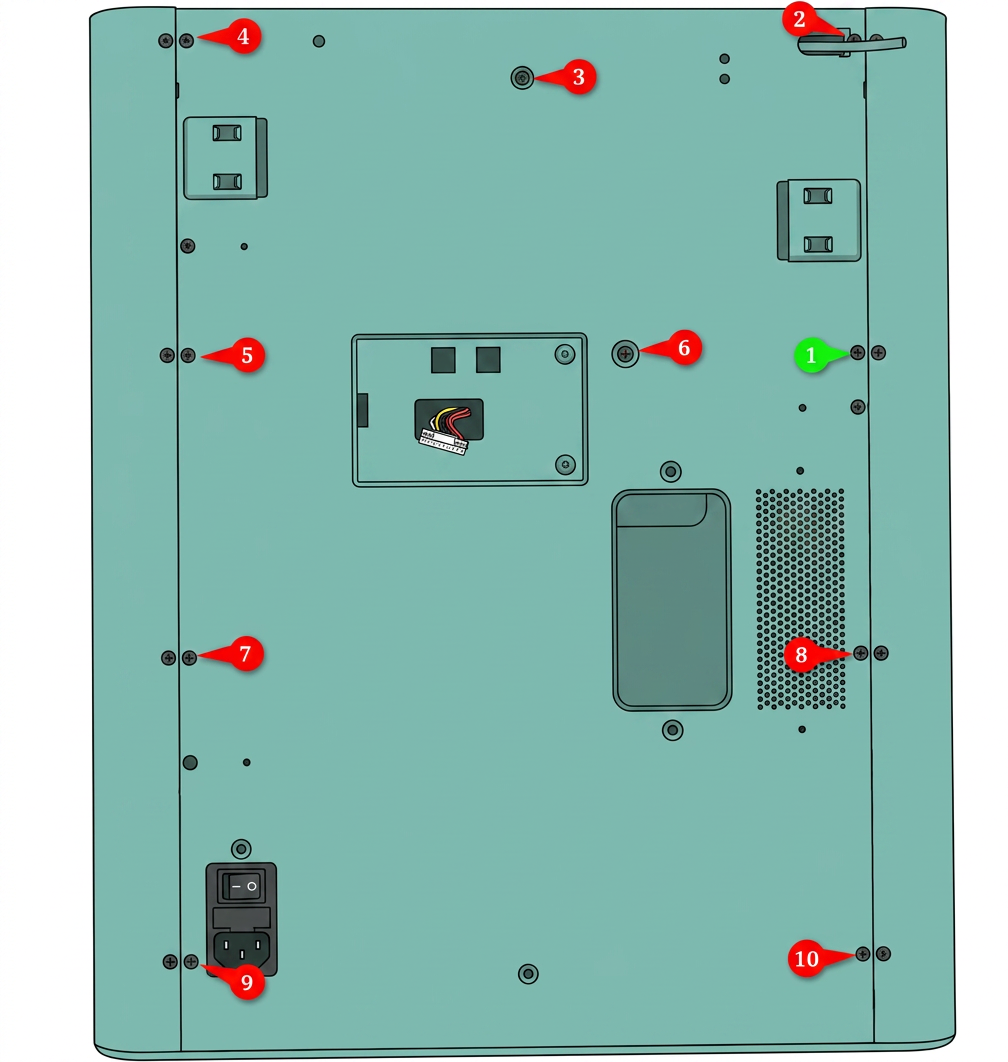

Как показано на изображении ниже, сначала открутите один винт, отмеченный зеленым, затем открутите девять винтов, отмеченных красным.
heatbed-signal-cable">Шаг 2: Переподключите сигнальный кабель нагревательного стола
Отключите и снова подключите сигнальный кабель нагревательного стола, затем включите принтер и проверьте, устранена ли проблема. Если проблема сохраняется, перейдите к следующему шагу.

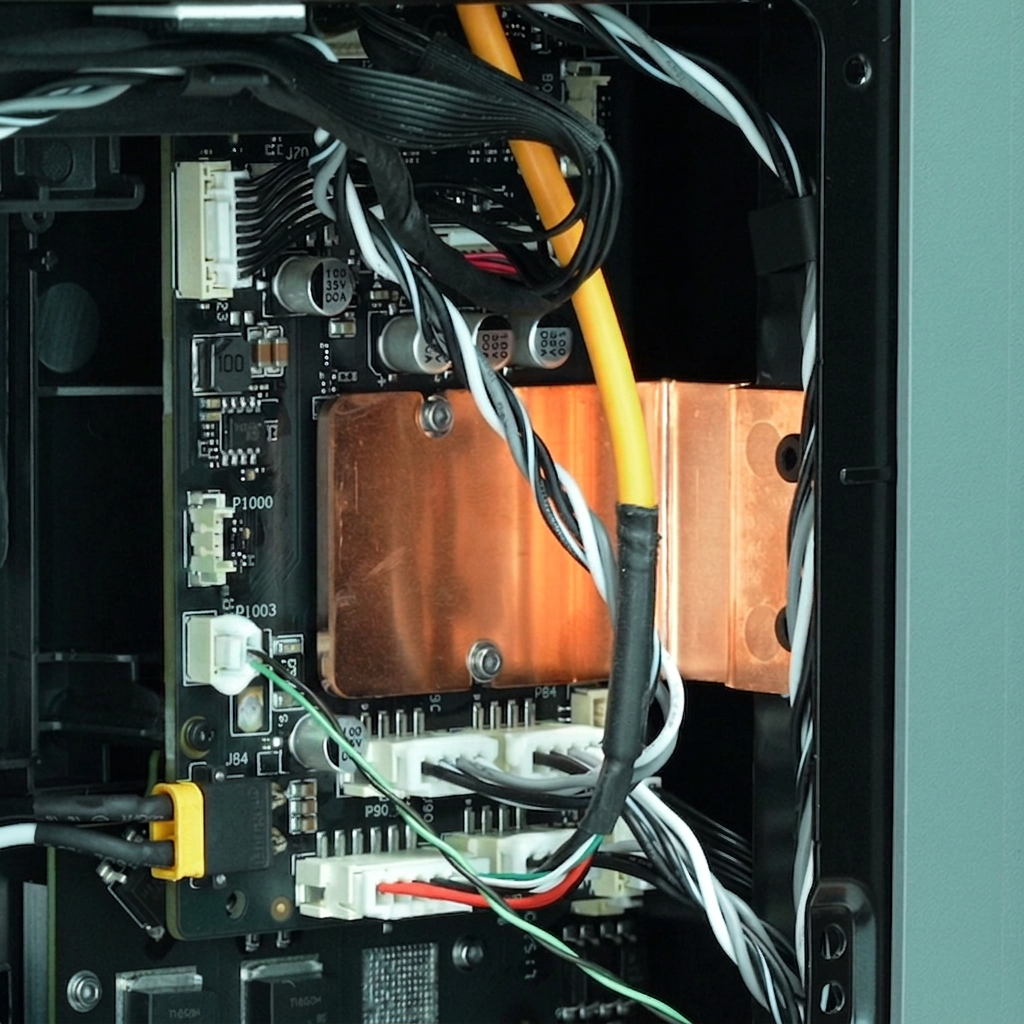

Местоположение сигнального кабеля нагревательного стола.

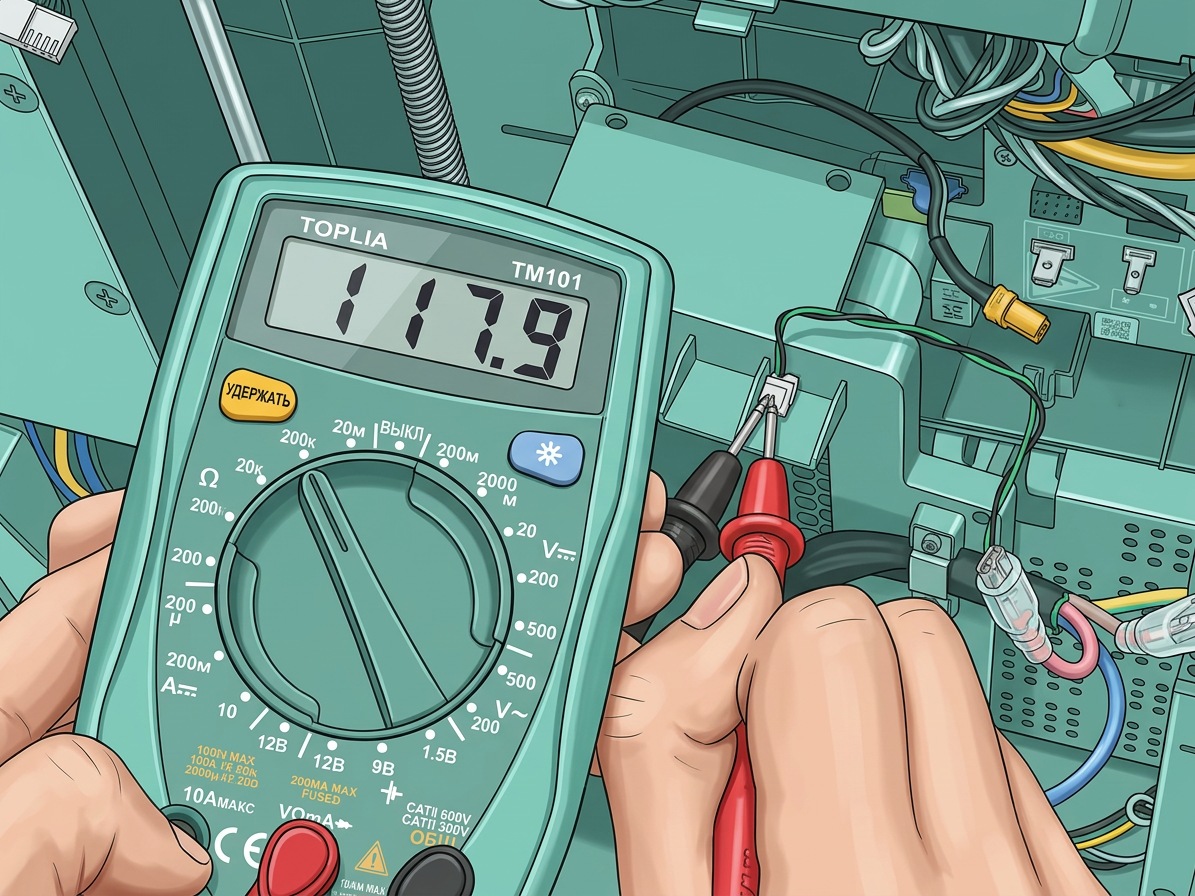

Шаг 3: Измерьте сопротивление на обоих концах сигнального кабеля нагревательного стола
Если кабель и разъемы целы и условия позволяют, используйте мультиметр для измерения сопротивления на обоих концах сигнального кабеля нагревательного стола, чтобы помочь диагностировать причину неисправности.
См. Как использовать мультиметр для проверки исправности цепи для инструкций по использованию мультиметра.
При комнатной температуре сопротивление на обоих концах сигнального кабеля нагревательного стола должно составлять около100 кОм.
Фактические измерения могут незначительно отличаться в зависимости от температуры окружающей среды.

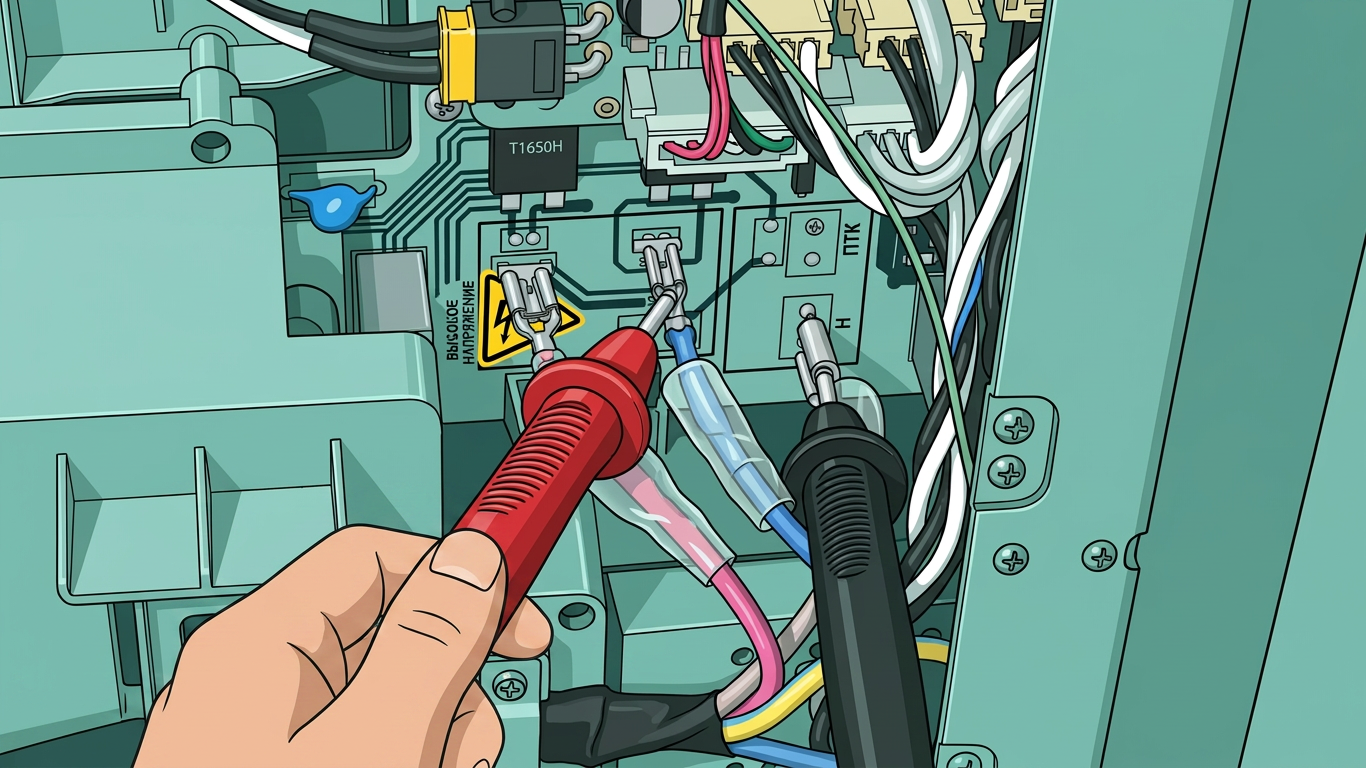

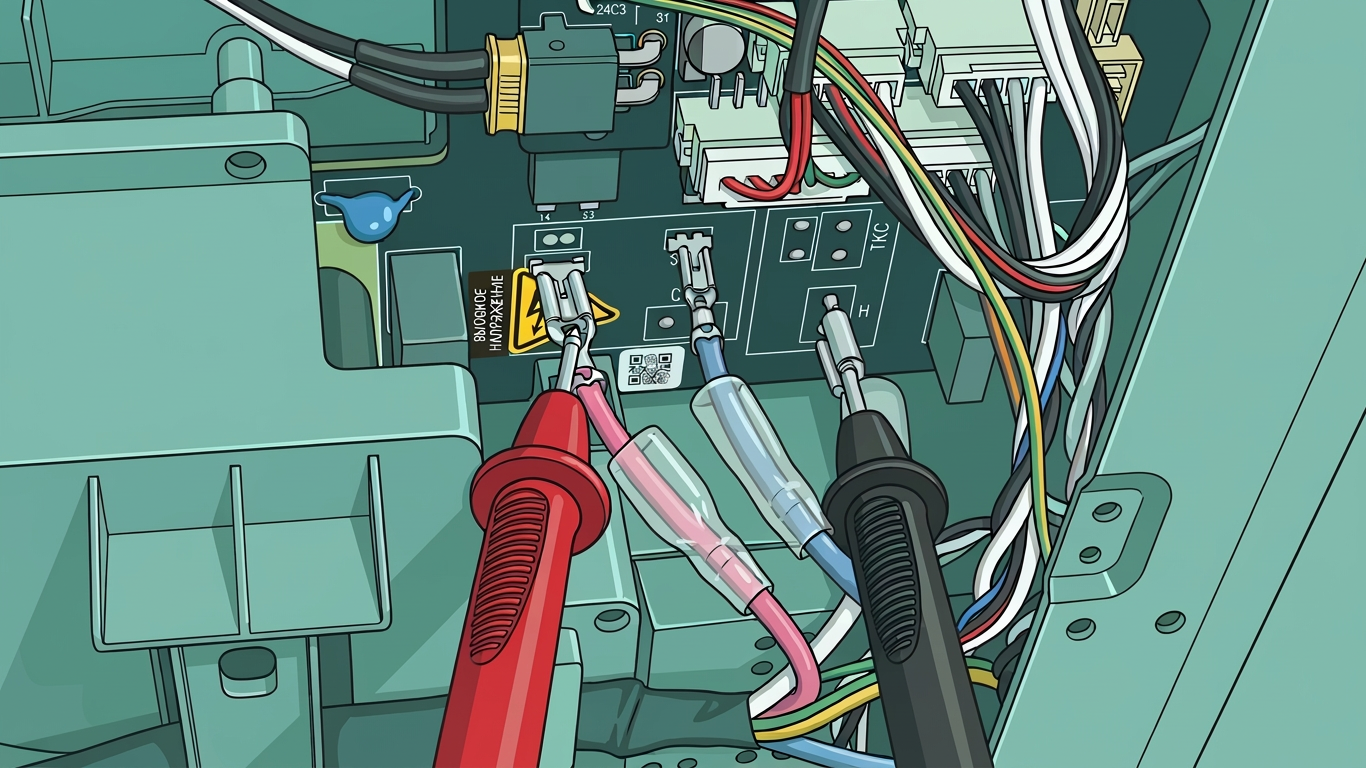

Шаг 4. Измерьте сопротивление вилки питания нагревательного стола
Сдвиньте изолирующую резиновую втулку назад, используйте мультиметр для измерения двух значений сопротивления.
| Напряжение | Нормальное сопротивление нагревательного стола |
|---|---|
| 110 В | 15 Ом |
| 220 В | 50 Ом |
 |
 |
- Если измеренное сопротивление значительно отклоняется от нормы →нагревательный столвероятноповрежден.
- Если измерение в целом нормальное →MC-платавероятнонеисправна.
