Руководство по распаковке P2S Combo и P2S

• Сохраните все упаковочные материалы и винты. Они обеспечивают лучшую защиту, если вам потребуется транспортировать принтер.
• Упаковка и комплектующие могут со временем обновляться. Пожалуйста, ориентируйтесь на фактические полученные предметы. Подробную информацию об обновлениях см. в шагах ниже.

Видеоинструкция

Комплект P2S

P2S

Комплектация

Комплект P2S

P2S, AMS 2 Pro, Коробка для аксессуаров, Коробка для инструментов

Примечание: Примечание: Кабель питания и экран находятся во внутренней коробке для аксессуаров камеры.

P2S

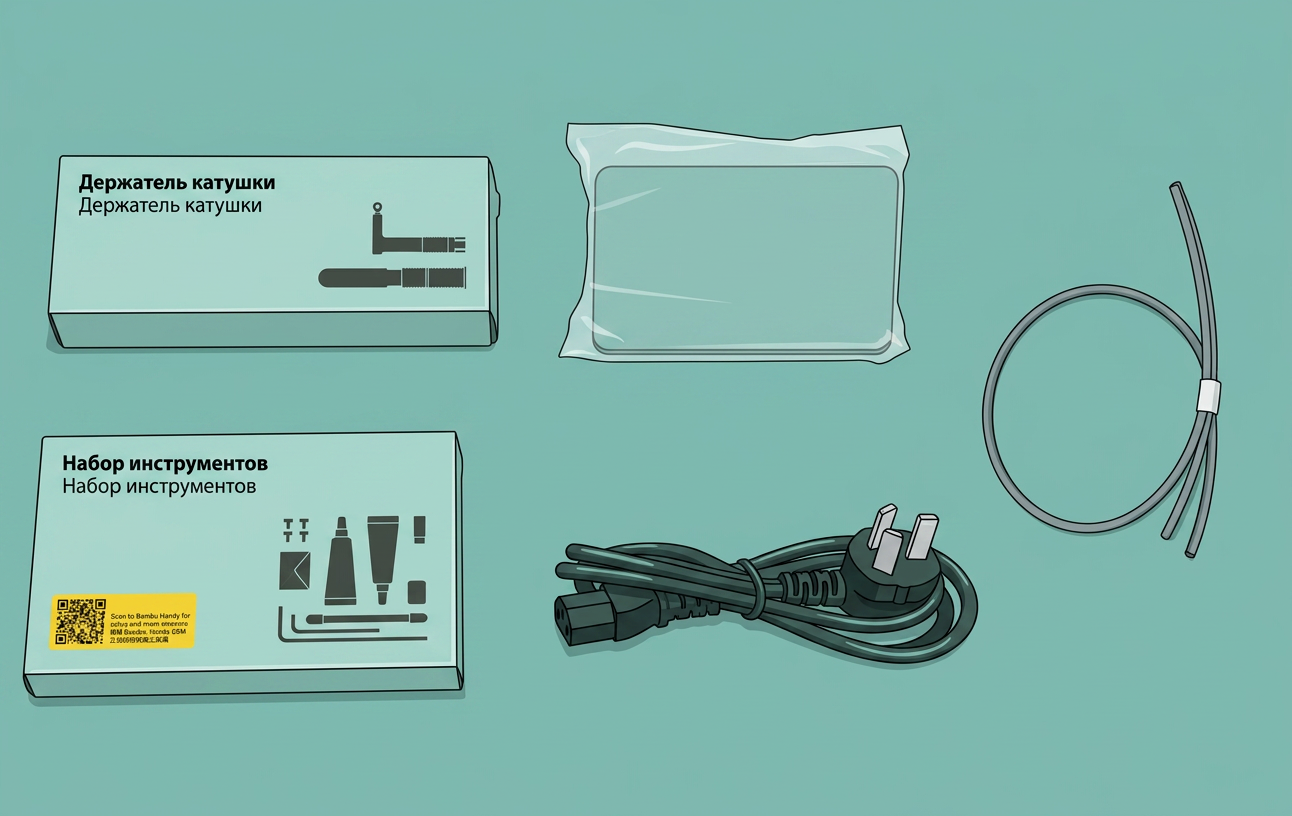

P2S, Коробка для инструментов, Узел крепления катушки, Сенсорный экран, Трубки PTFE, Кабель питания.

Примечание: Кабель питания находится в верхней коробке для аксессуаров камеры.

Шаги распаковки

Комплект P2S

Шаг 1 - Удаление упаковки

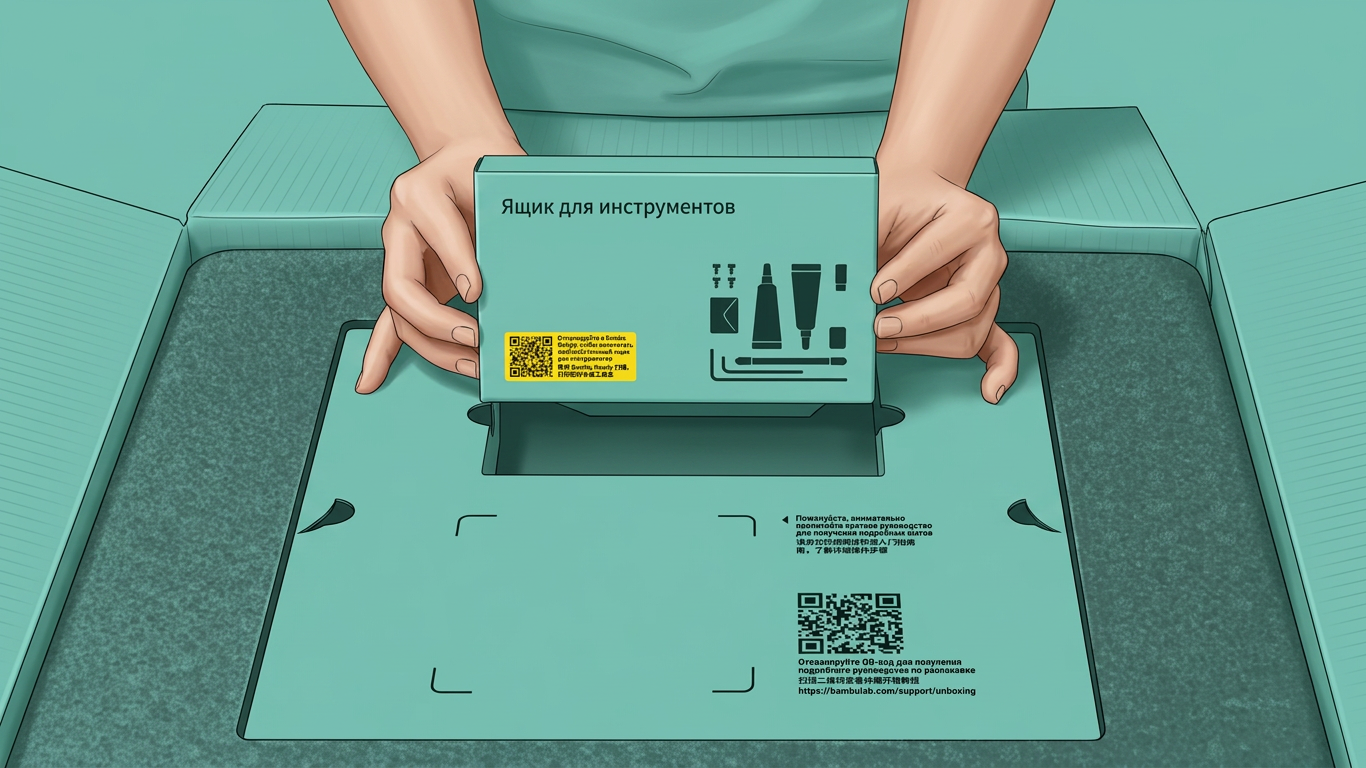

• Откройте внешнюю коробку и достаньте коробку для инструментов и Руководство по быстрому запуску.

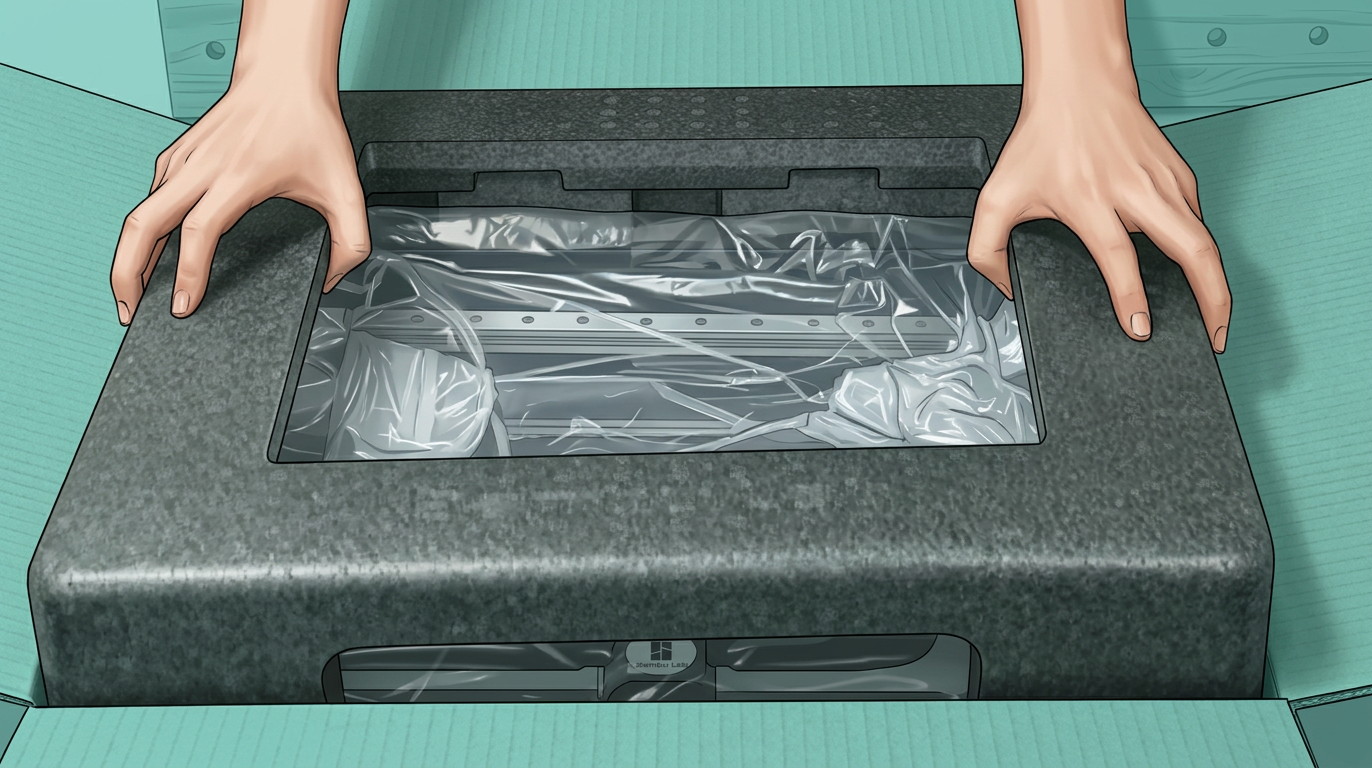

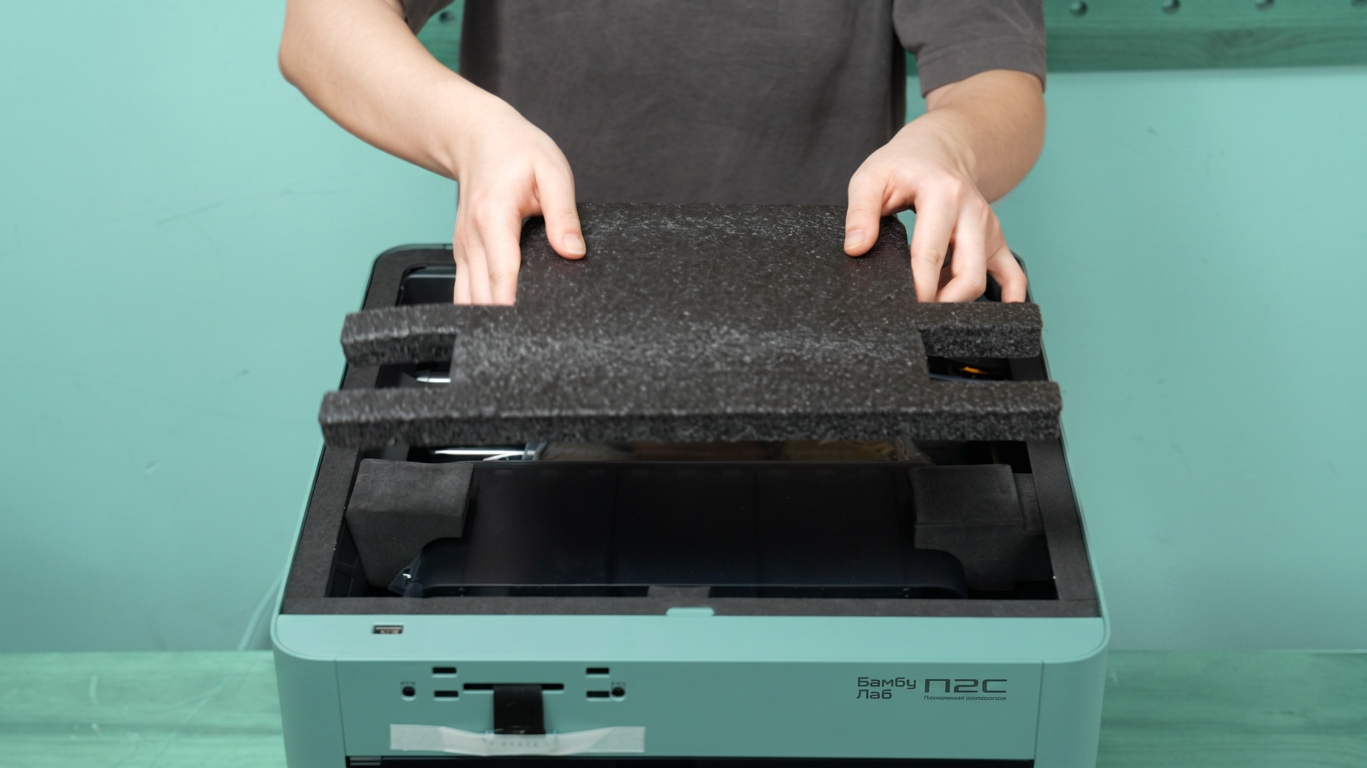

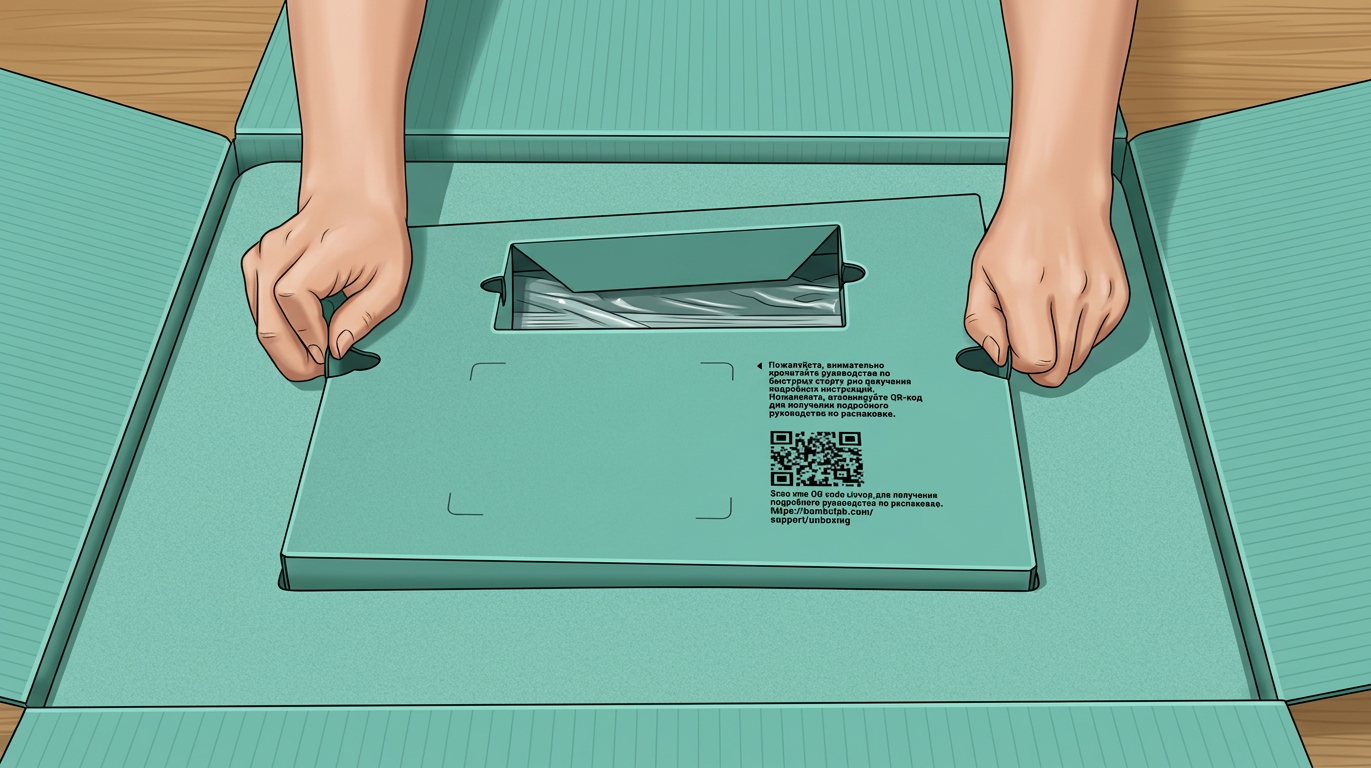

• Удалите картон и верхний пенопласт.

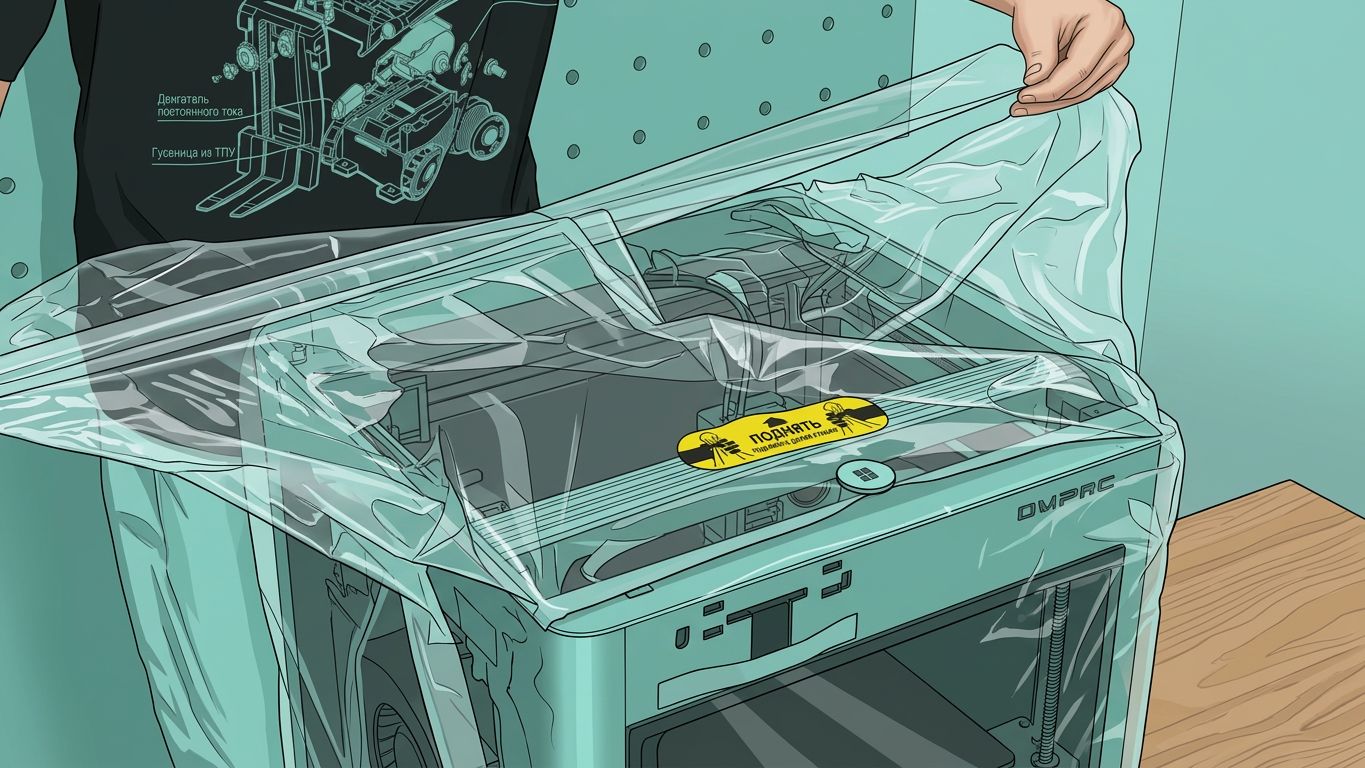

• Поднимите принтер, поместите его на устойчивую поверхность и снимите влагозащитный пакет.

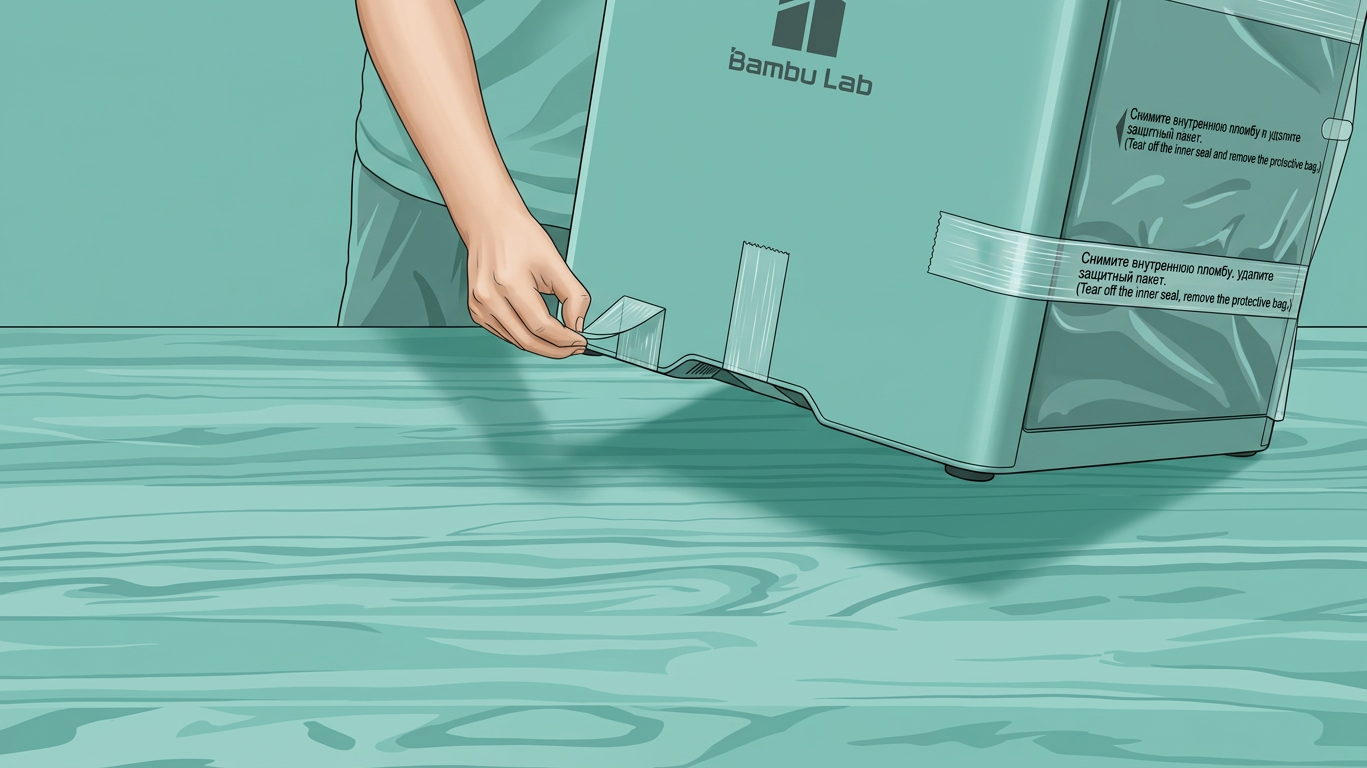

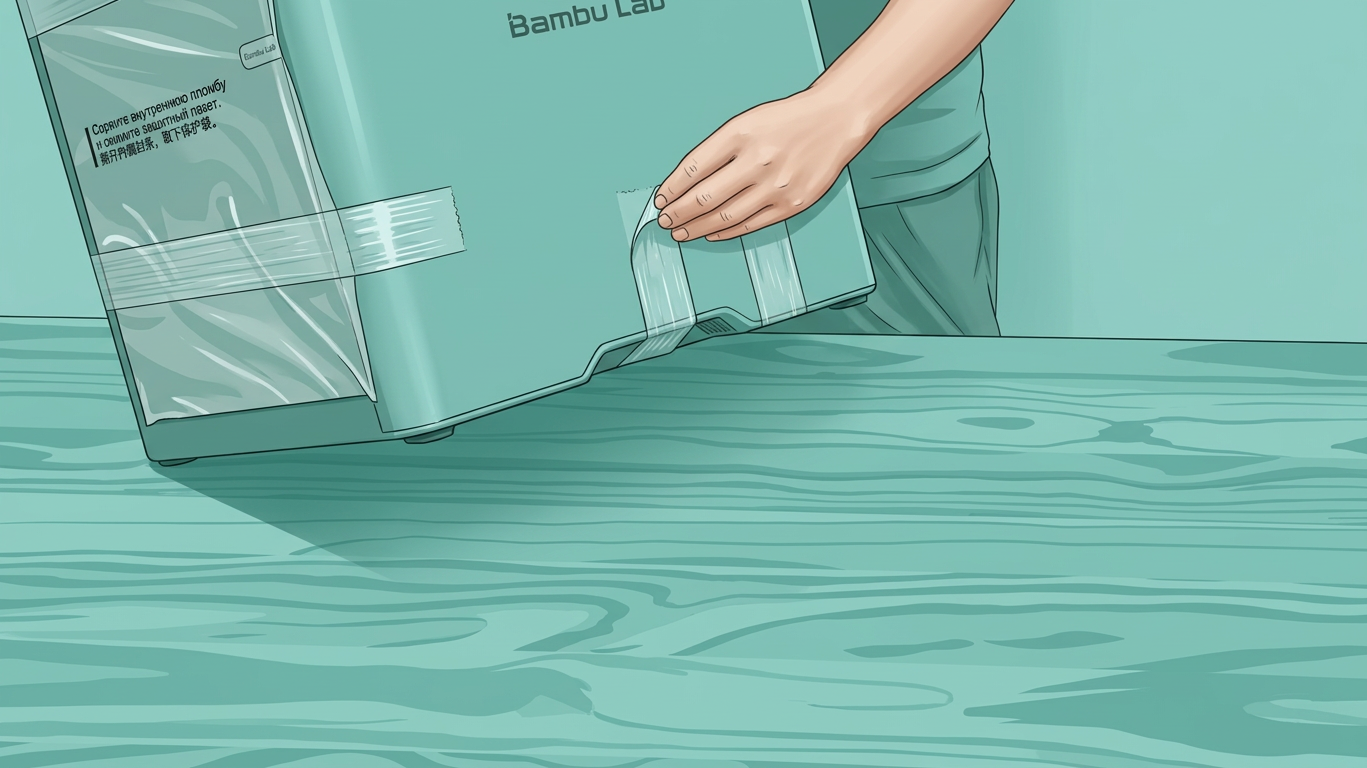

• Снимите ленту с нижней части боковых панелей.

Неполное удаление ленты с нижней части боковых панелей может заблокировать охлаждение и повлиять на производительность принтера.

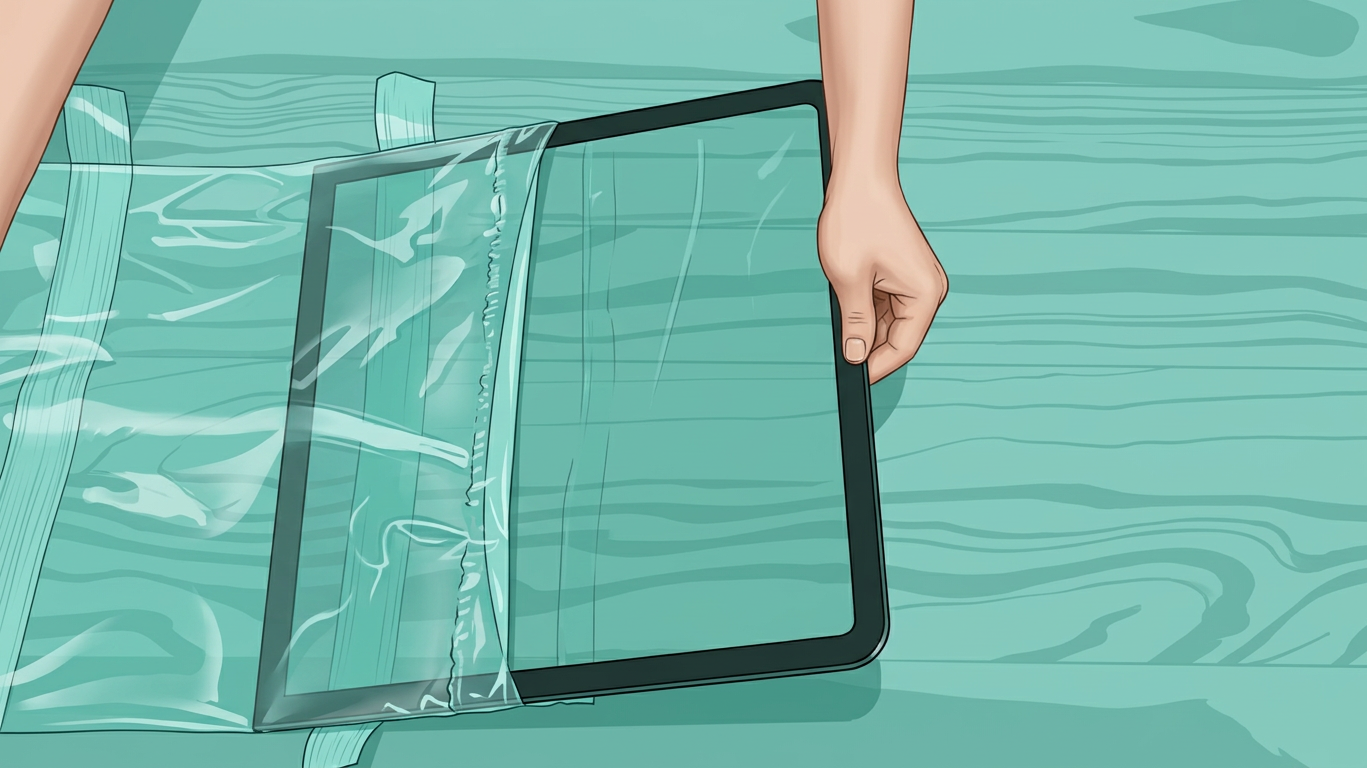

• Снимите верхнюю ленту, уберите стеклянную верхнюю крышку и снимите защитный пакет.

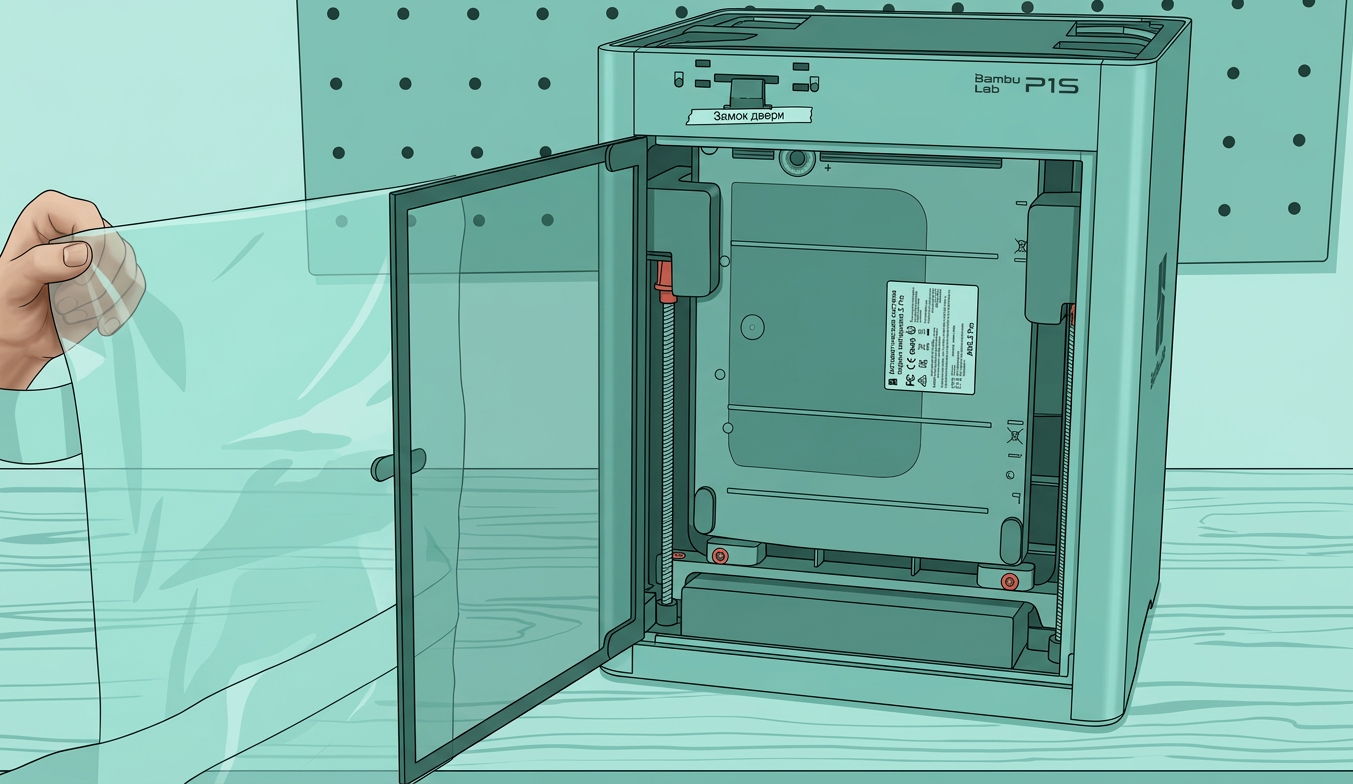

• Снимите ленту на передней двери и снимите защитный пакет.

ams-2-pro">Шаг 2 - Извлечение аксессуаров и AMS 2 Pro

• Достаньте коробку для аксессуаров и удалите все верхние кусочки пенопласта.

• Используйте шестигранный ключ H2.0 для удаления 2 винтов, отмеченных красным.


Оставьте пену вокруг heated bed на месте до завершения калибровки.

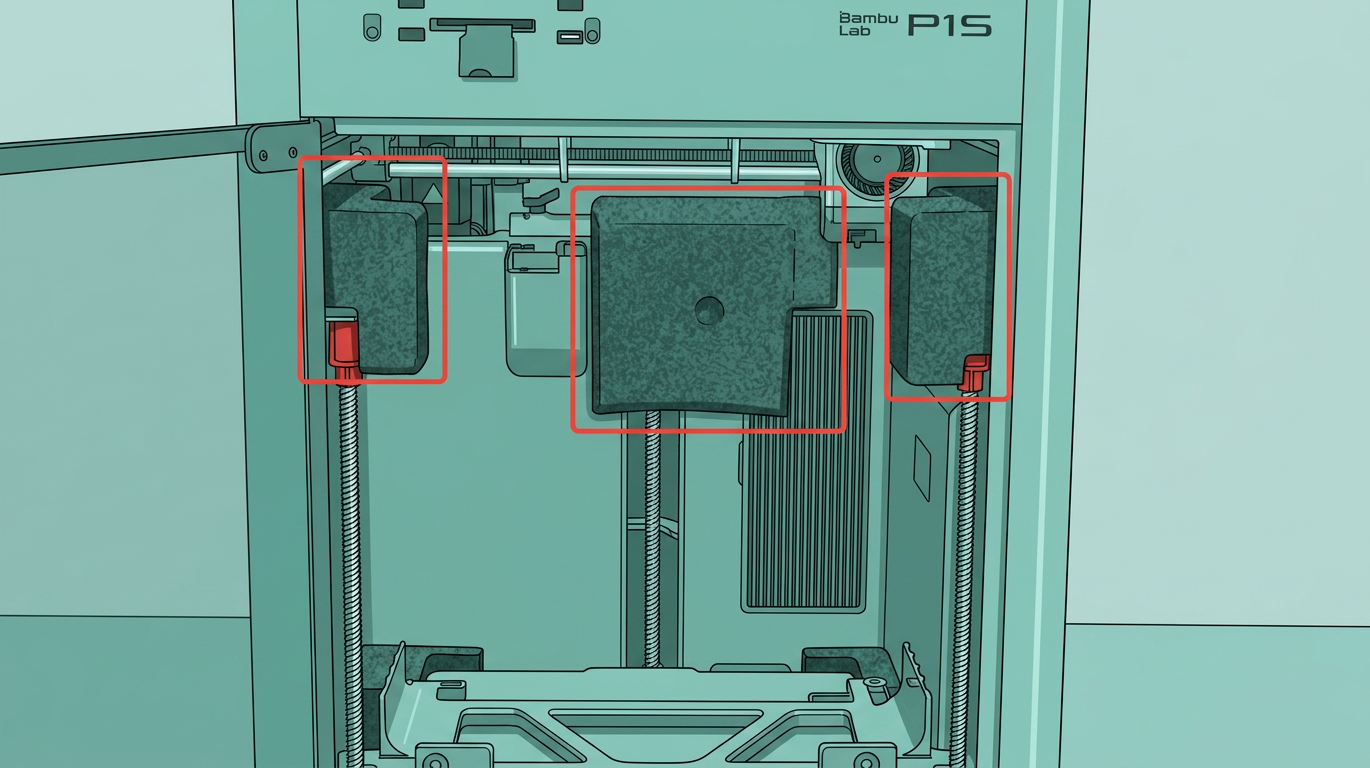

• Извлеките AMS 2 Pro и снимите пену защиты по бокам AMS.

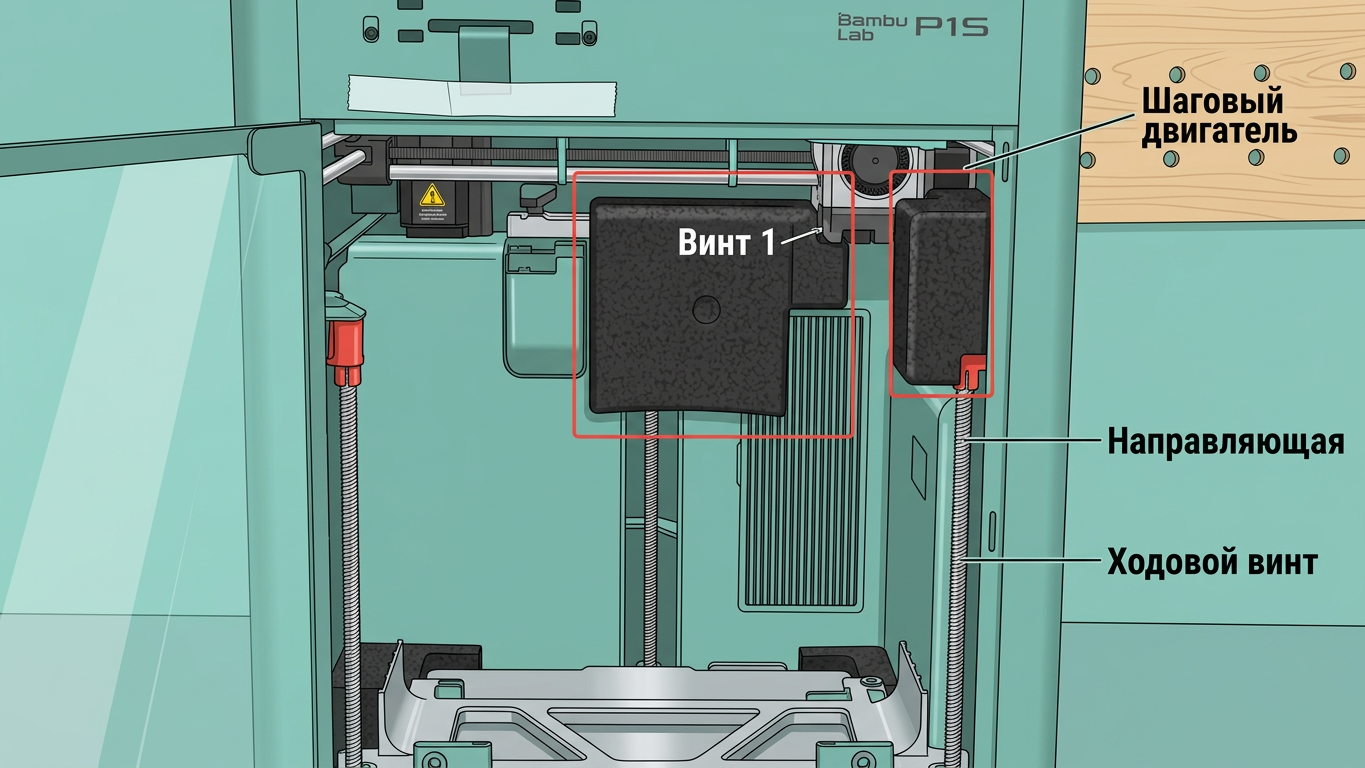

Обновление упаковки: в последней версии упаковки левый пеноблок внутри камеры больше не включается. Просто снимите пену справа и сзади.

Шаг 3 - Удаление транспортных материалов

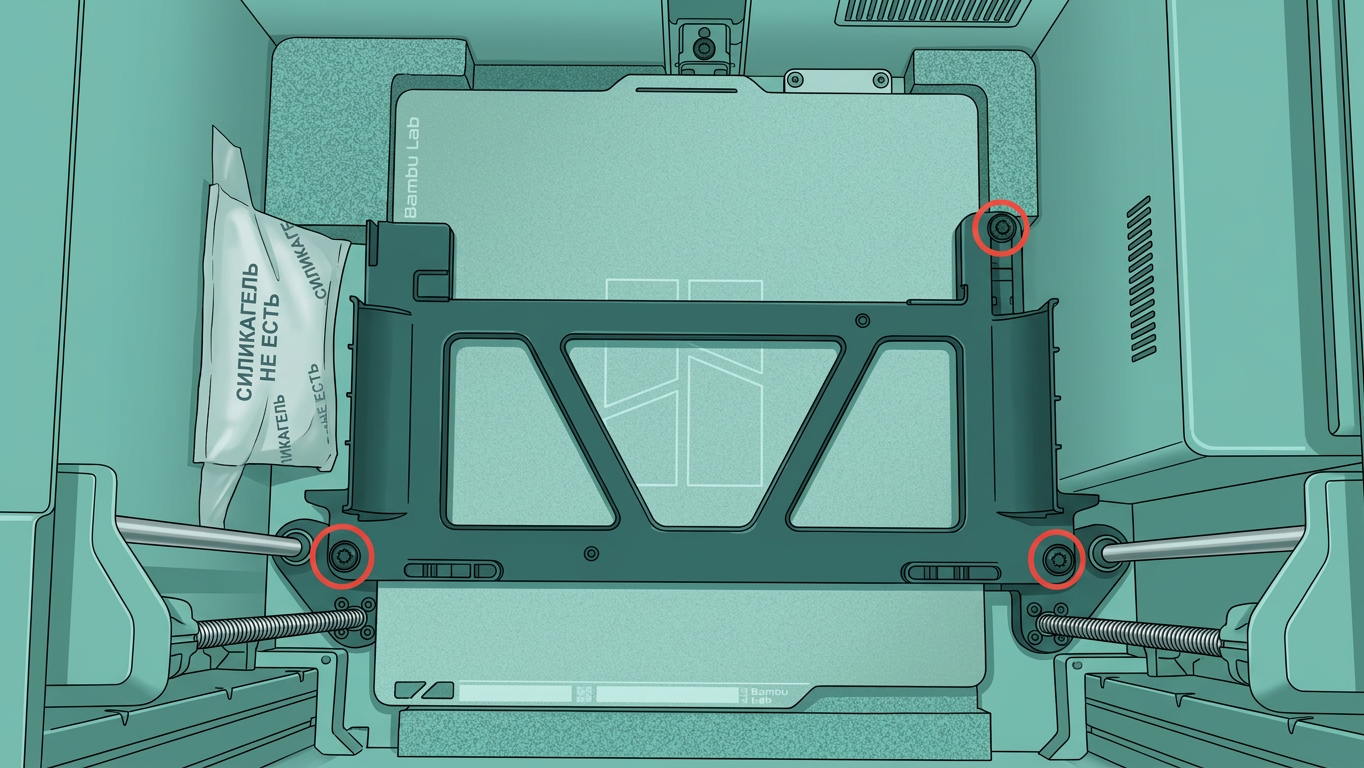

• Открутите 3 винта, отмеченных красным, затем извлеките транспортное крепление.

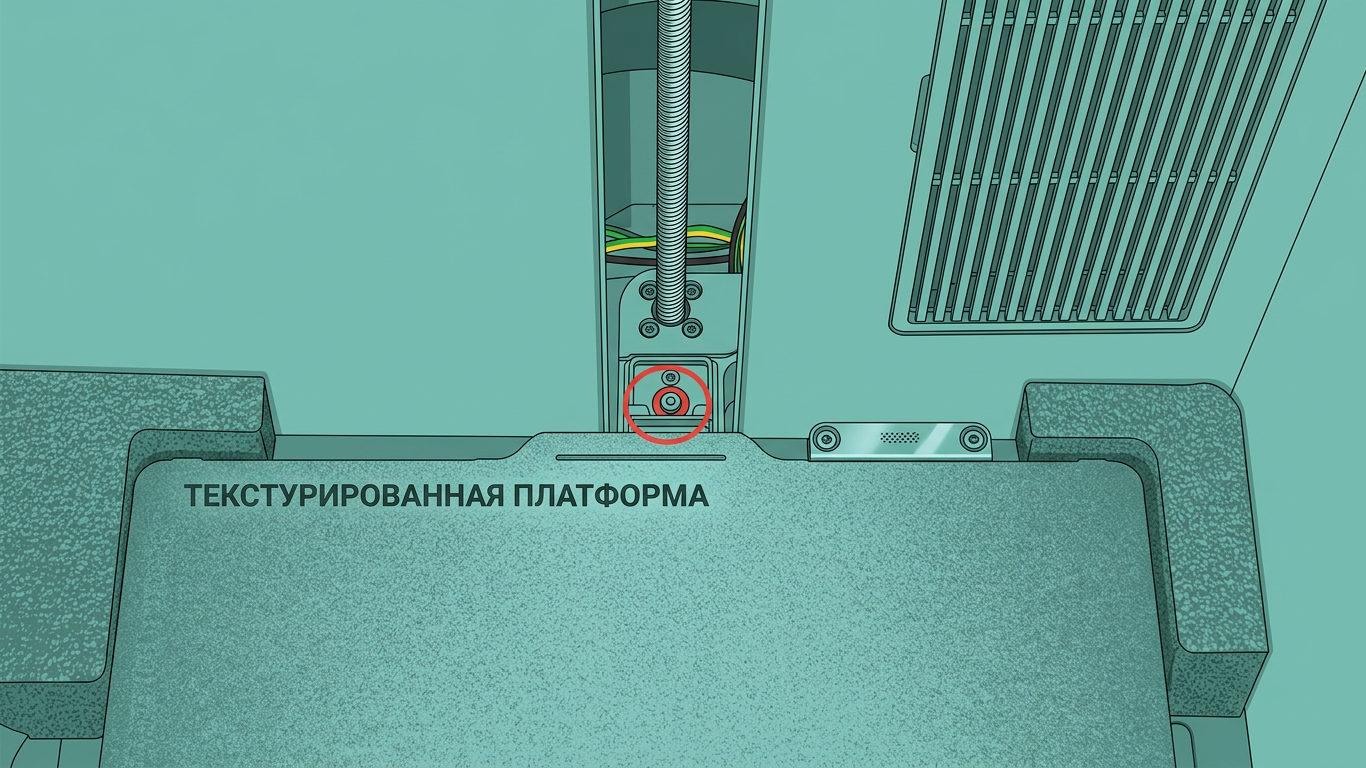

• Открутите винт, отмеченный красным, чтобы разблокировать heated bed.


Примечание: При откручивании винтов крепления heated bed с задней стороны принтера винты могут легко выпасть в корпус. Рекомендуется заранее подготовить магнитную отвертку, пинцет или аналогичные инструменты, чтобы поймать или извлечь винты и предотвратить их падение внутрь устройства.

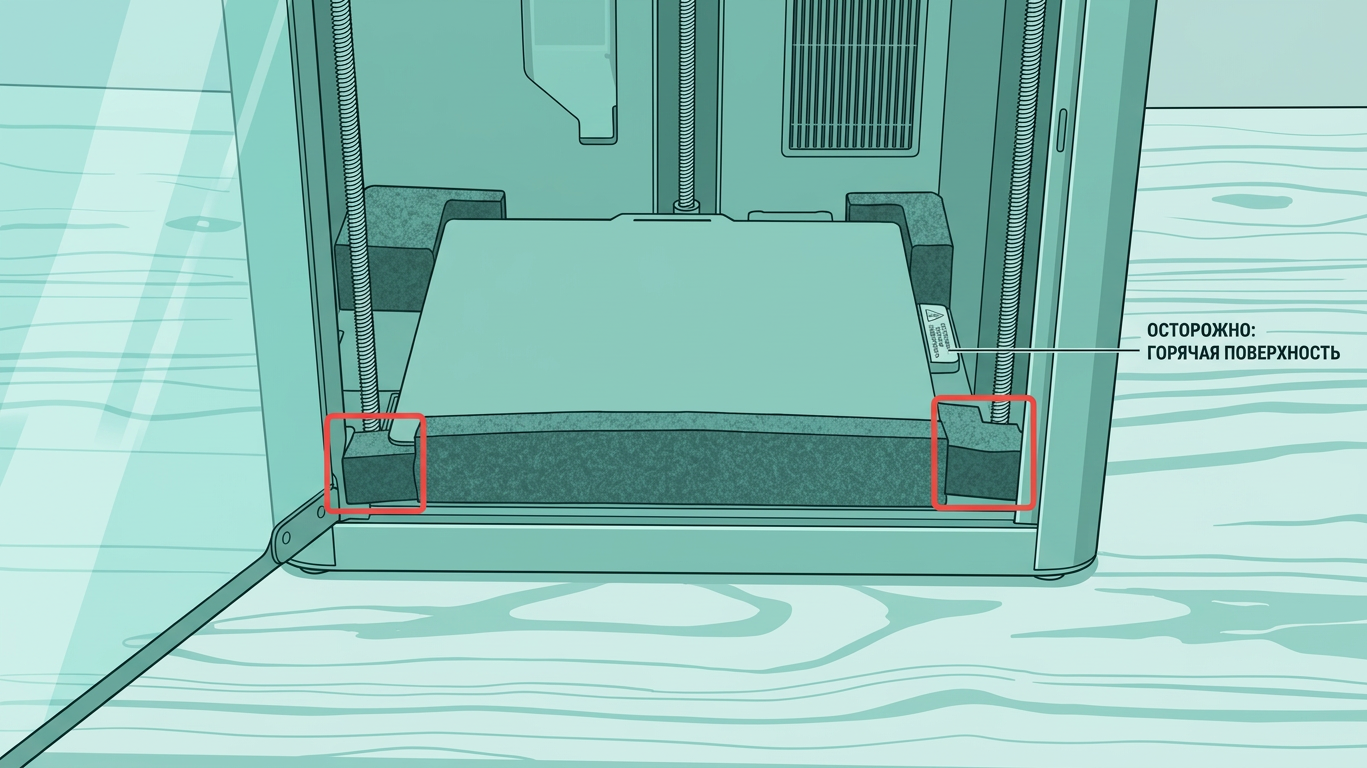

Обновление упаковки: в последней версии упаковки два пеноблока перед heated bed больше не включаются. Если они присутствуют, удалите их на этом этапе.

• Извлеките силикагель внутри принтера.

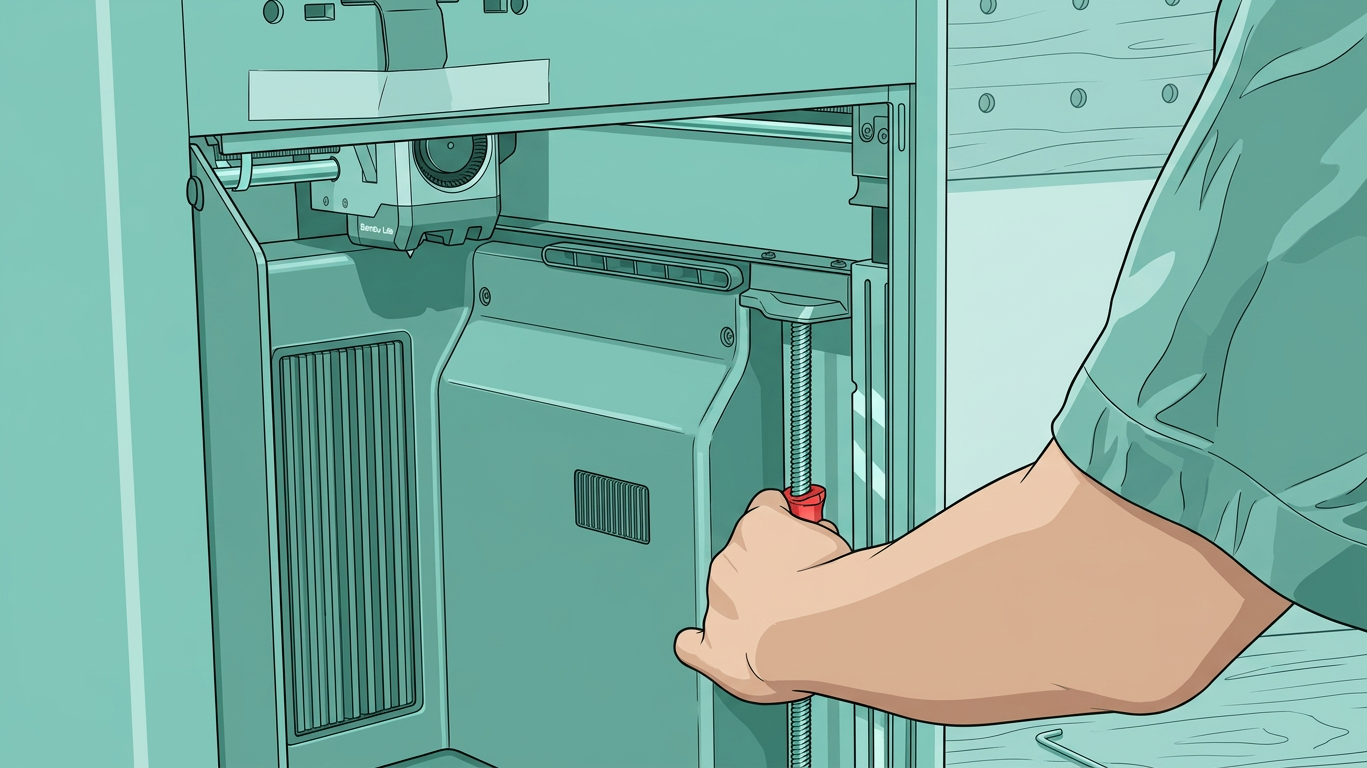

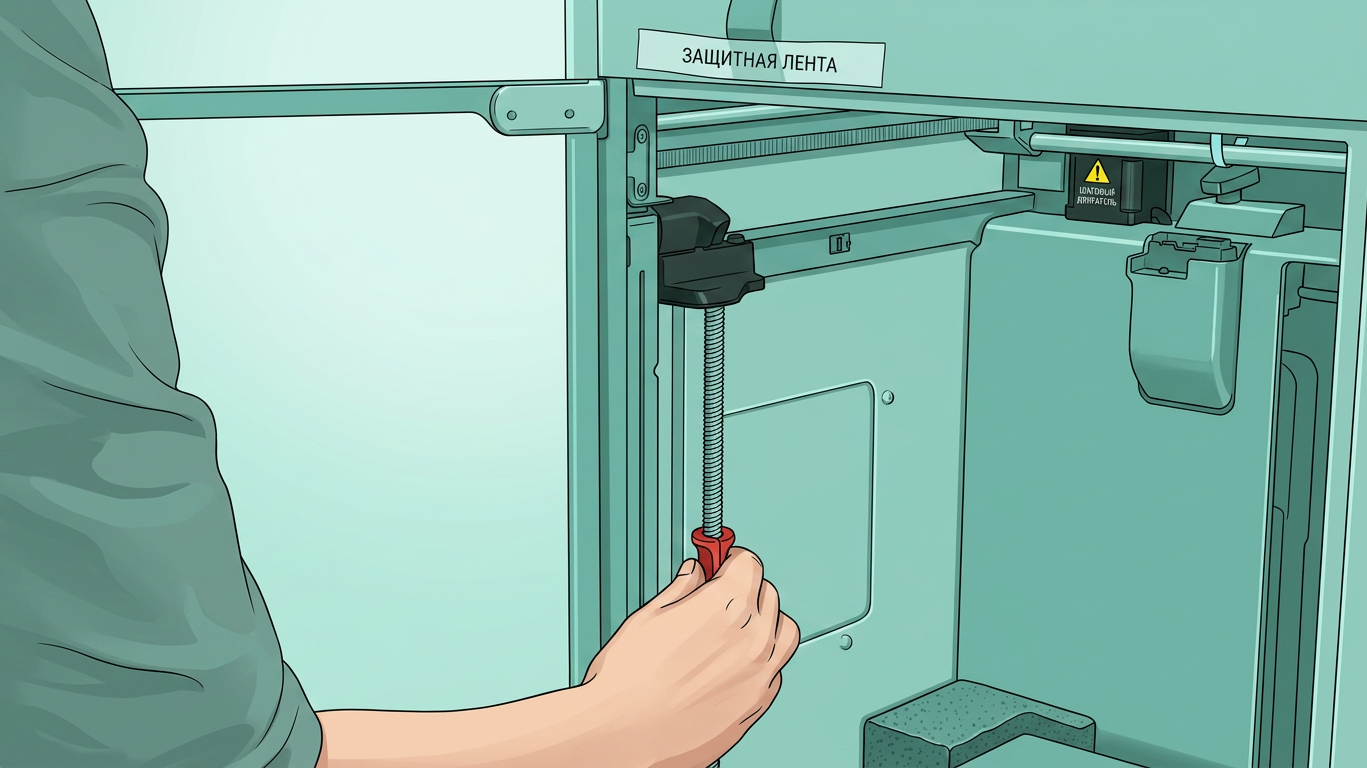

• Снимите красные пластиковые защитные колпачки с обоих ходовых винтов.

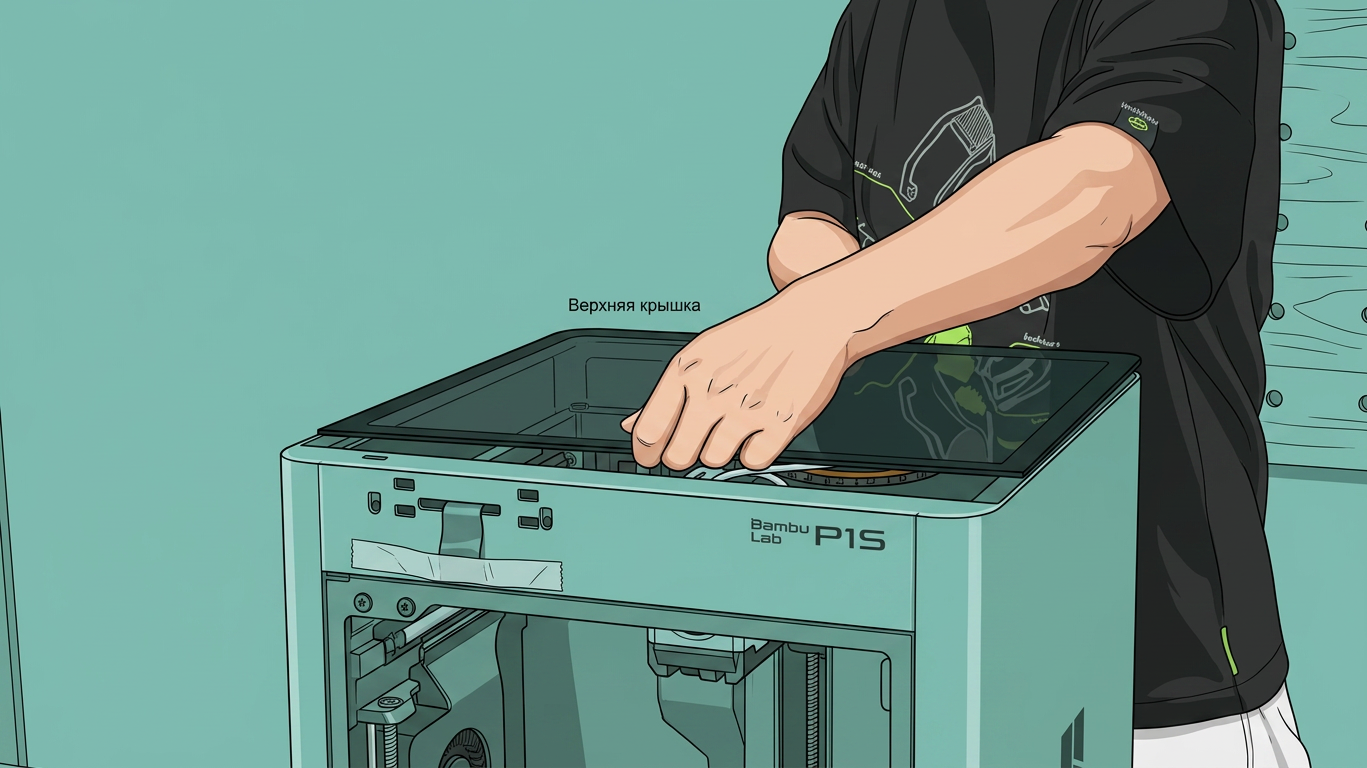

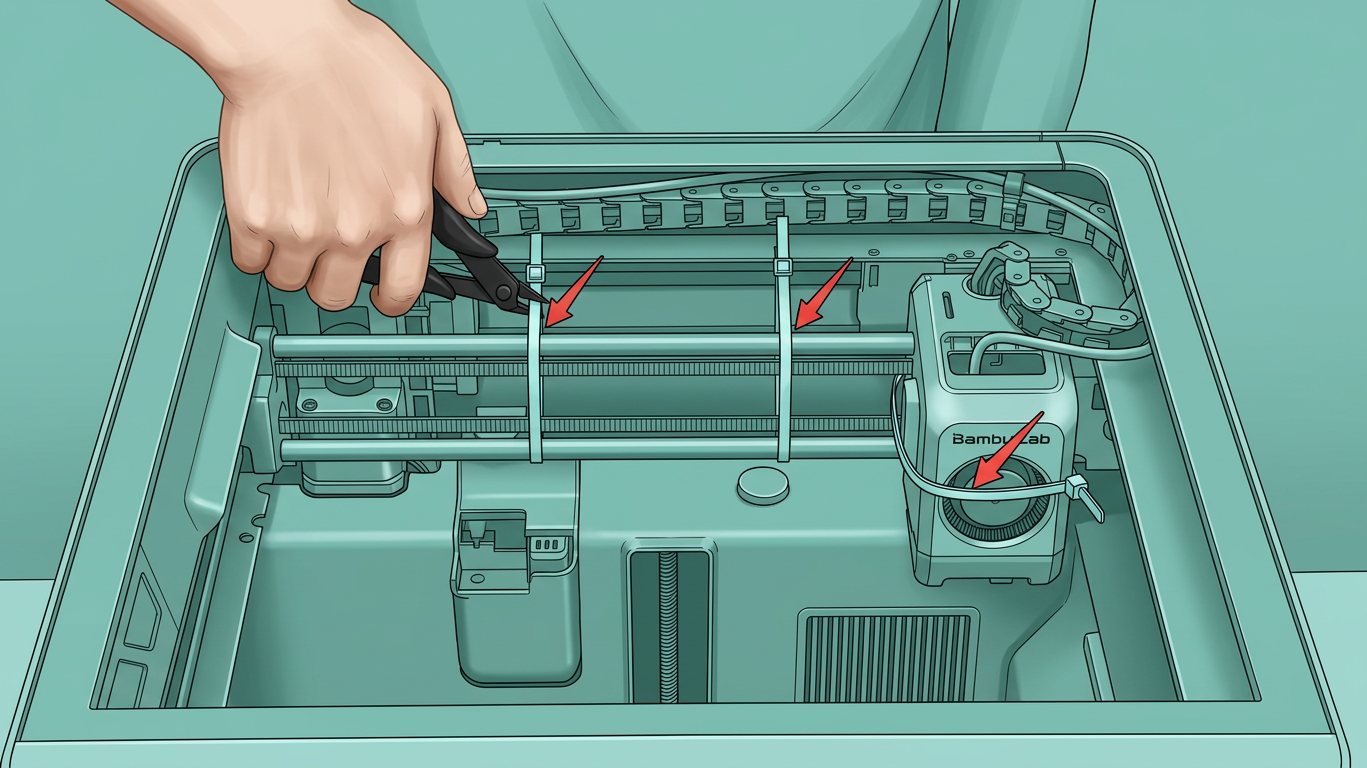

• Срежьте и удалите все стяжки, затем установите стеклянную верхнюю крышку обратно на принтер.

Шаг 4 - Установка сенсорного экрана

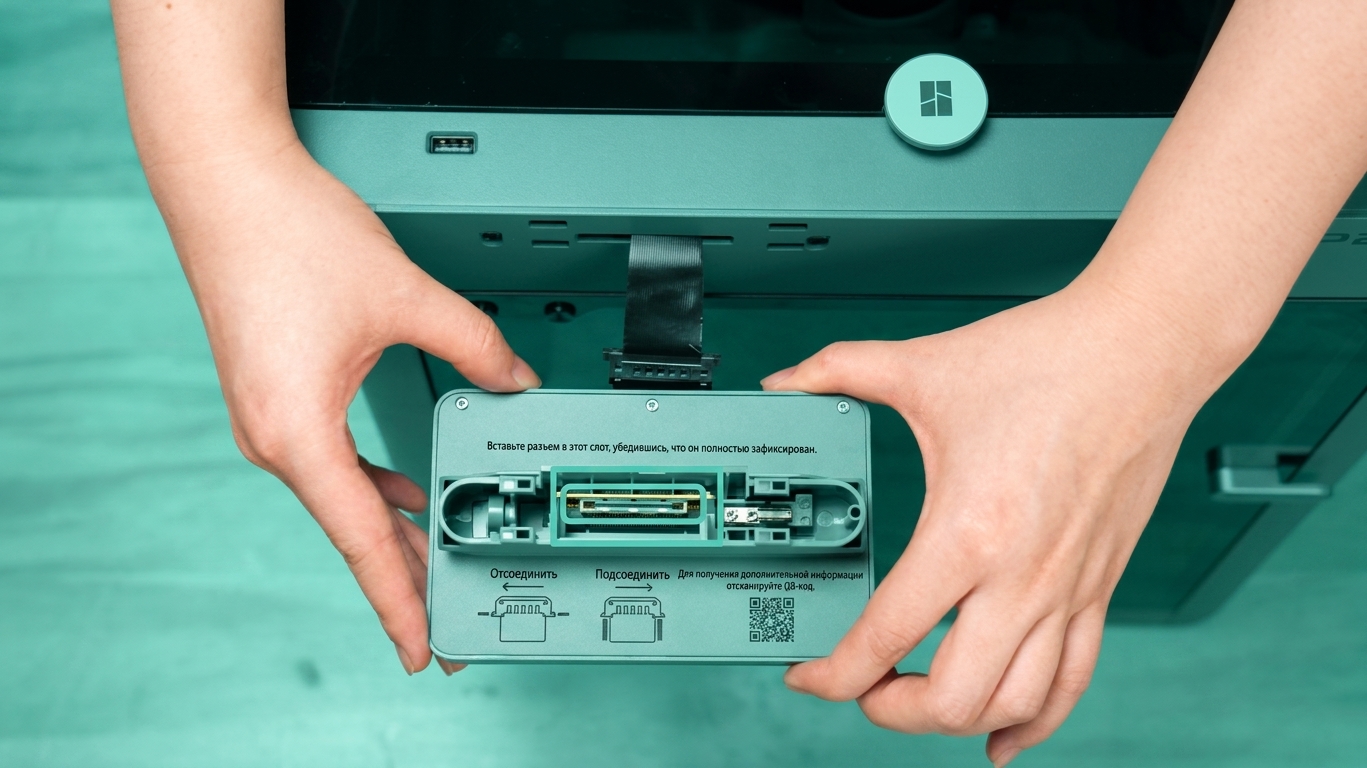

• Снимите ленту, затем нажмите на клеммы с обеих сторон кабеля и вставьте его в порт экрана.

• Вставьте гибкий кабель обратно в слот принтера. Затем вставьте экран и сдвиньте его влево для фиксации.


Шаг 5 - Установка AMS 2 Pro

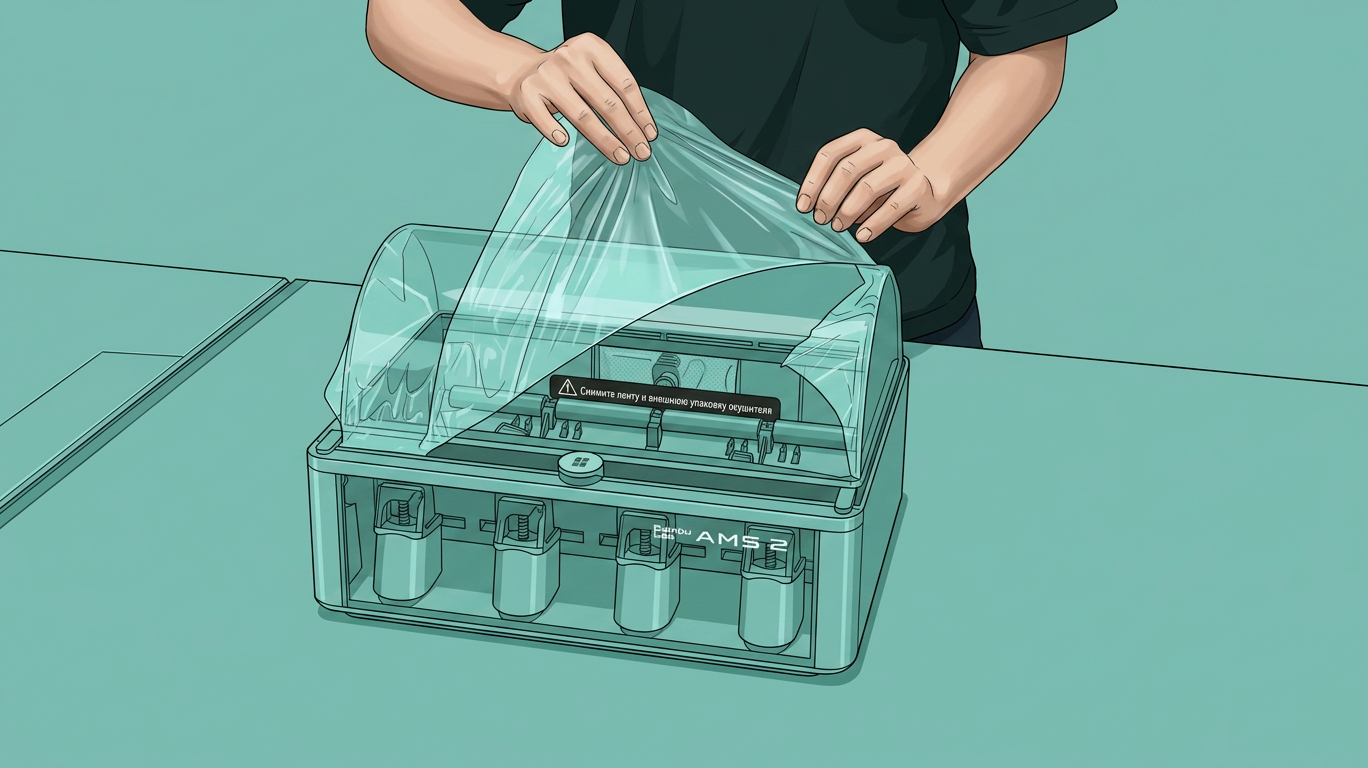

• Снимите защитную пленку и внутреннюю пену с AMS 2 Pro.

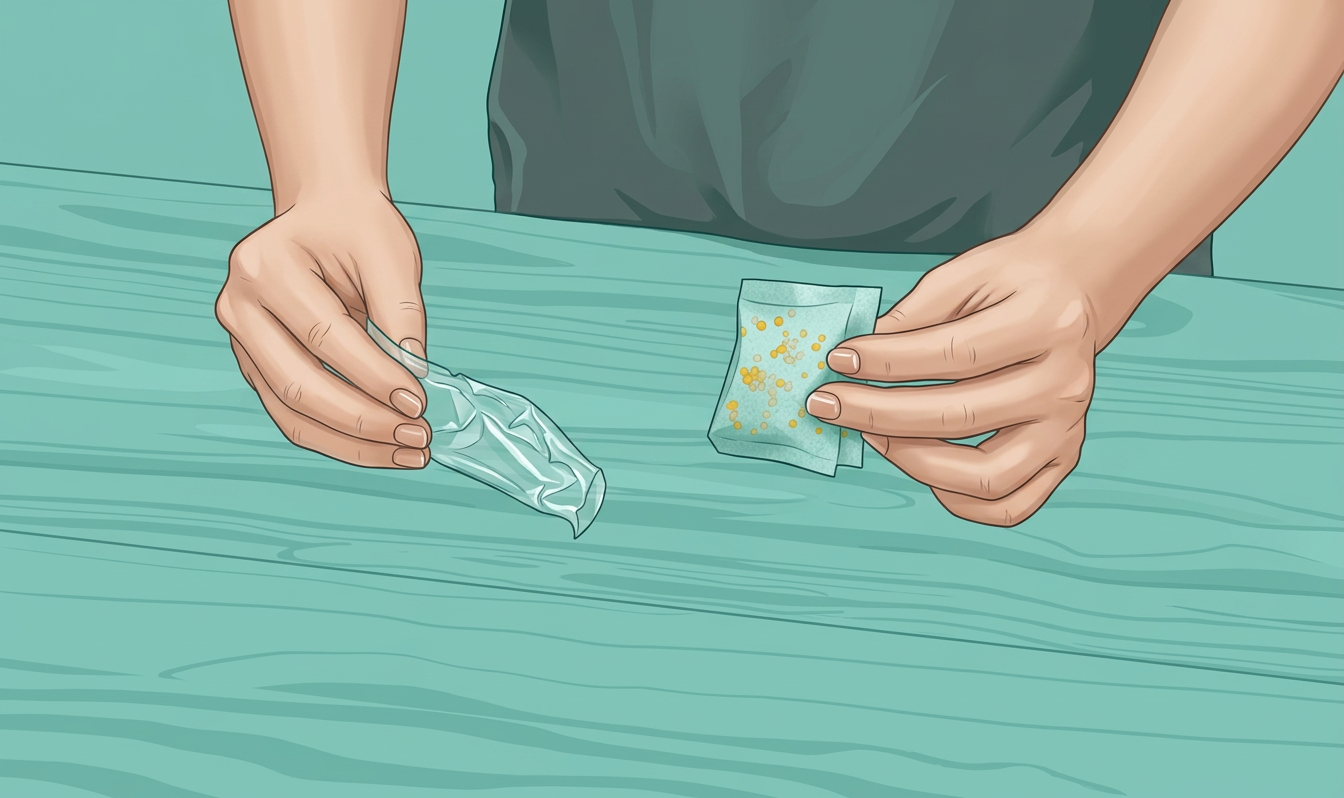

• Извлеките пакеты с силикагелем. Удалите упаковочный материал и поместите их на исходное место.

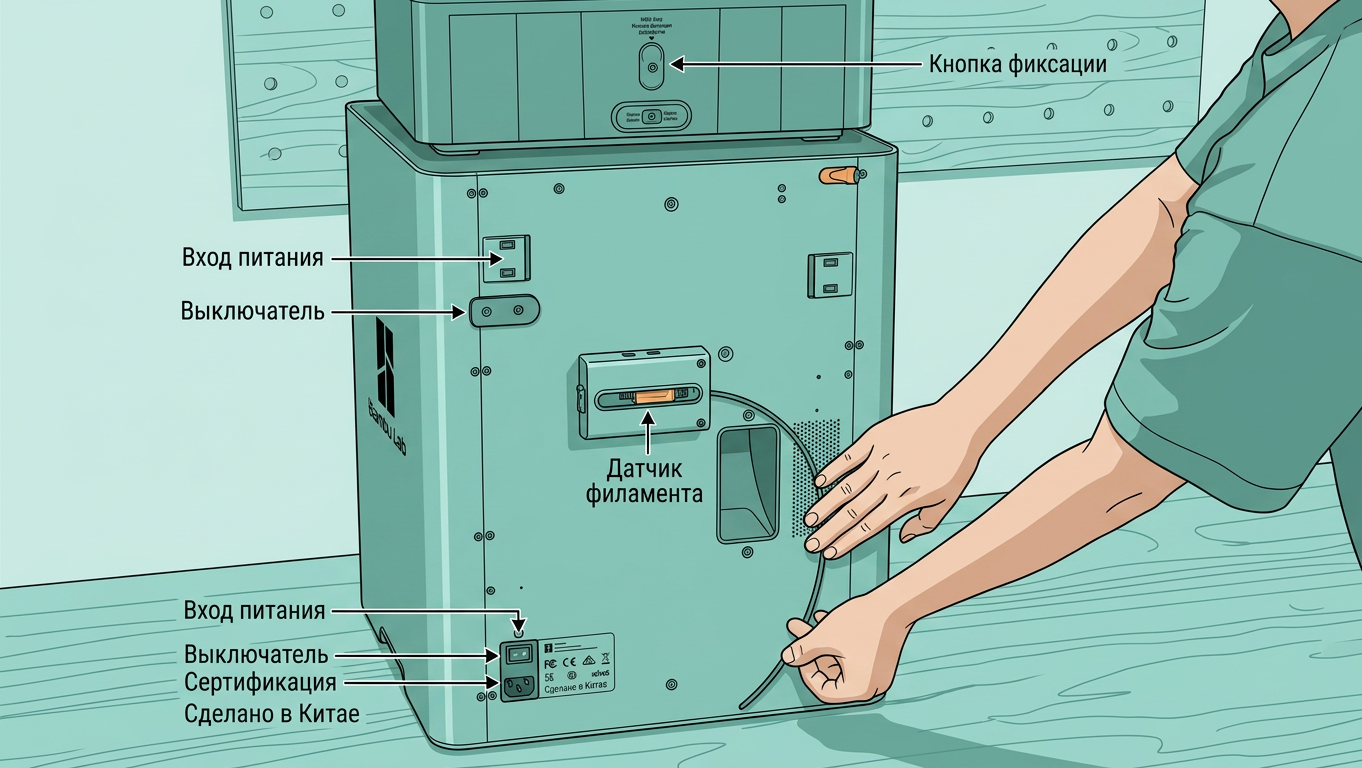

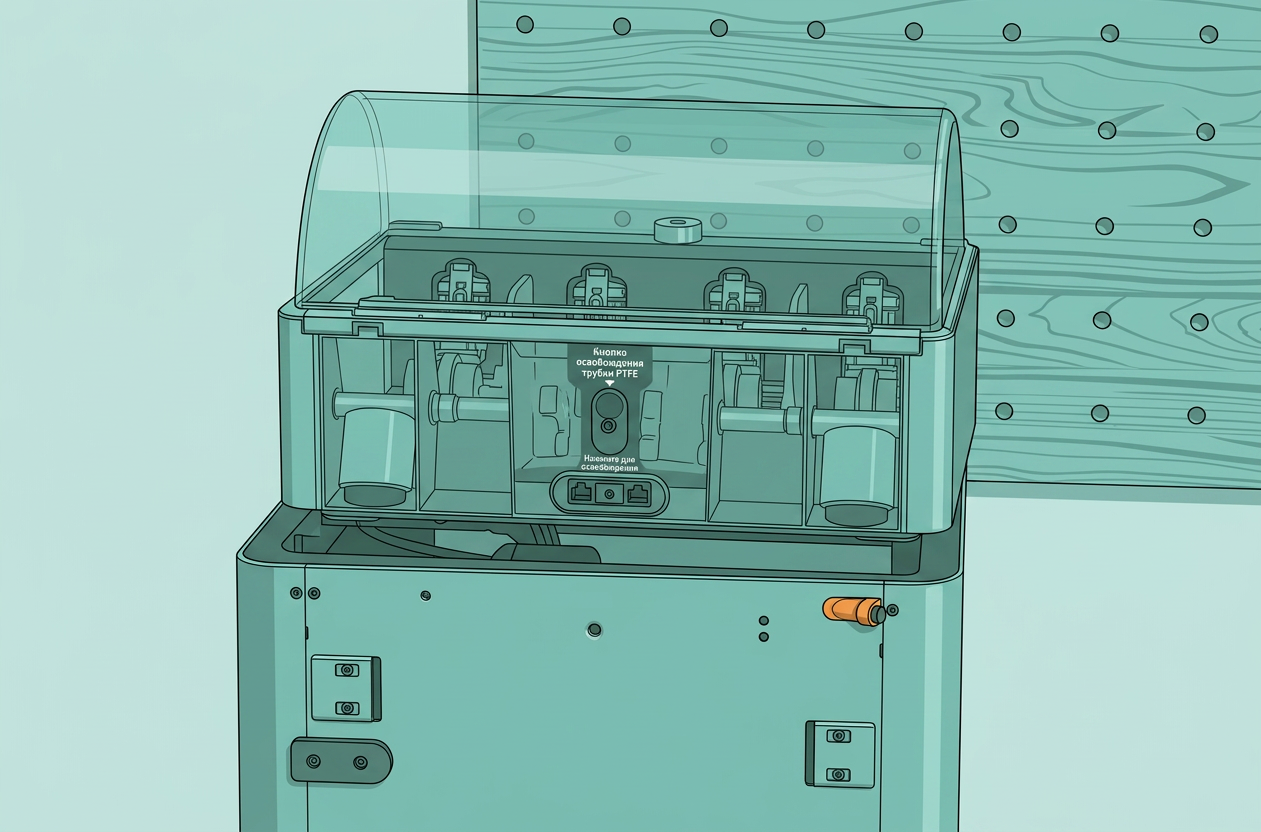

• Установите AMS 2 Pro сверху на принтер.

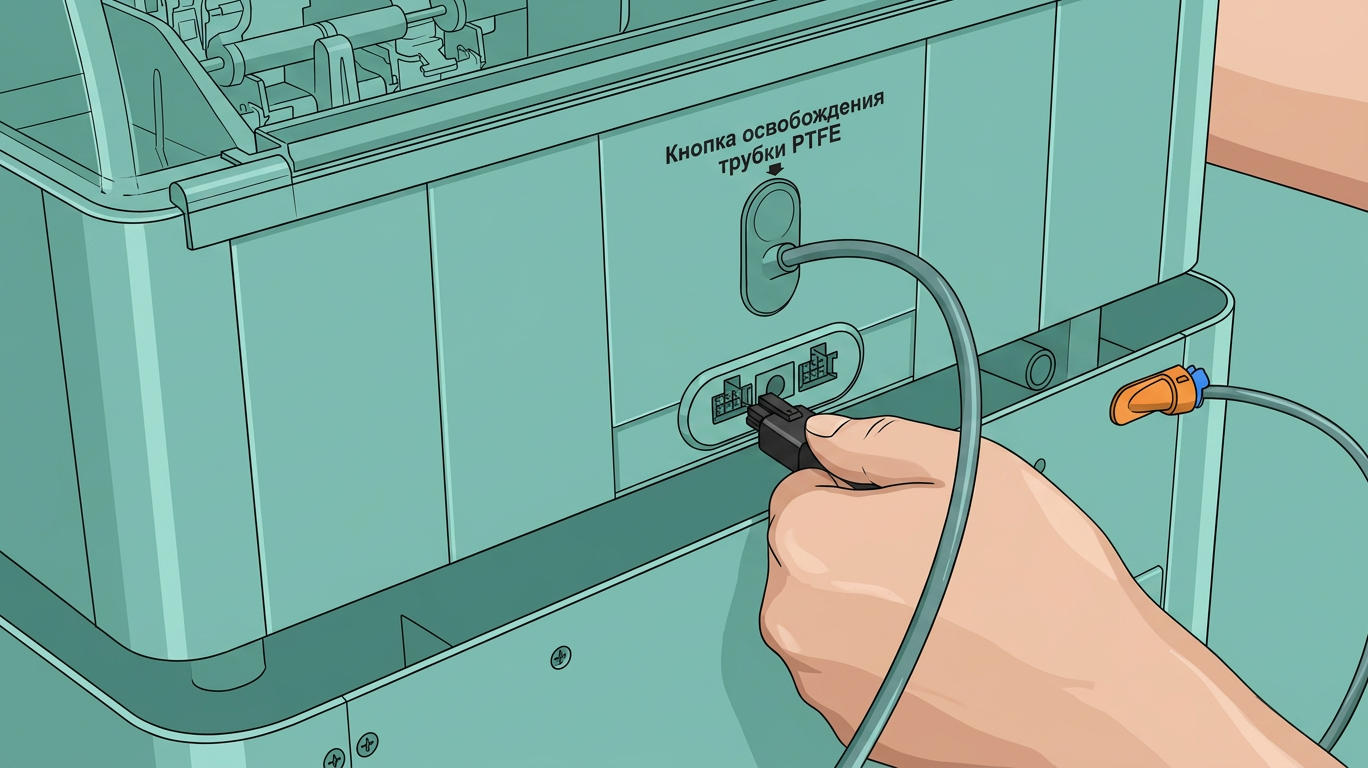

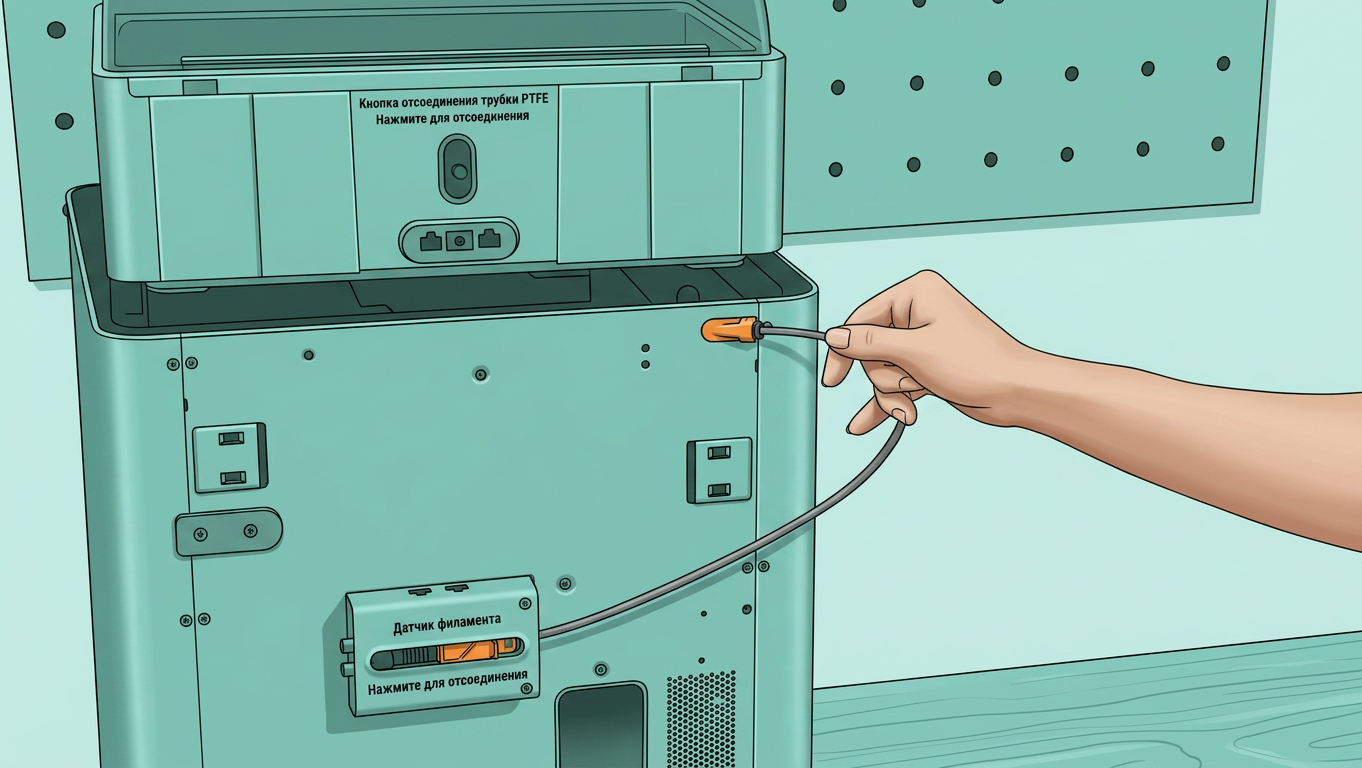

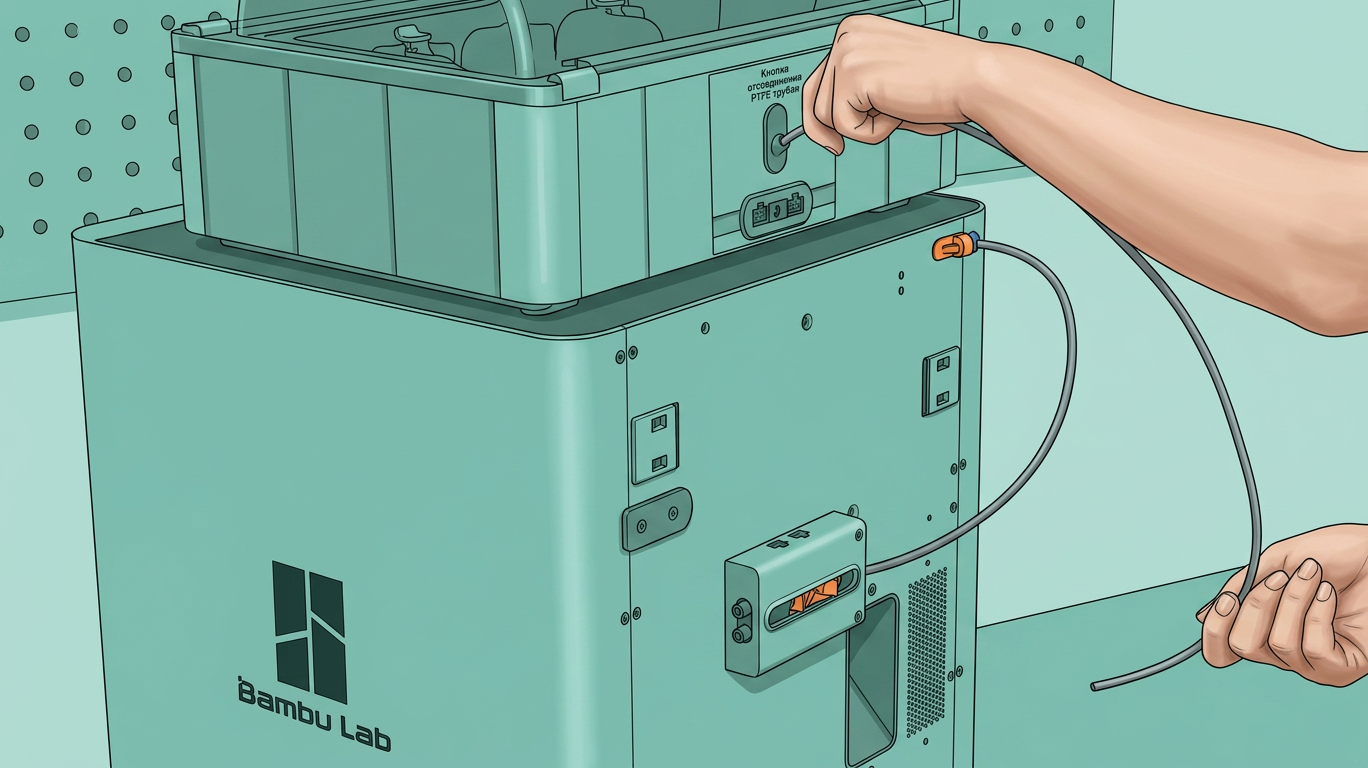

• Снимите ленту, фиксирующую PTFE трубку, и подключите её к разъему PTFE трубки принтера.

• Вставьте самую длинную PTFE трубку в выходное отверстие филамента AMS 2 Pro и в любой разъем PTFE трубки на буфере филамента.

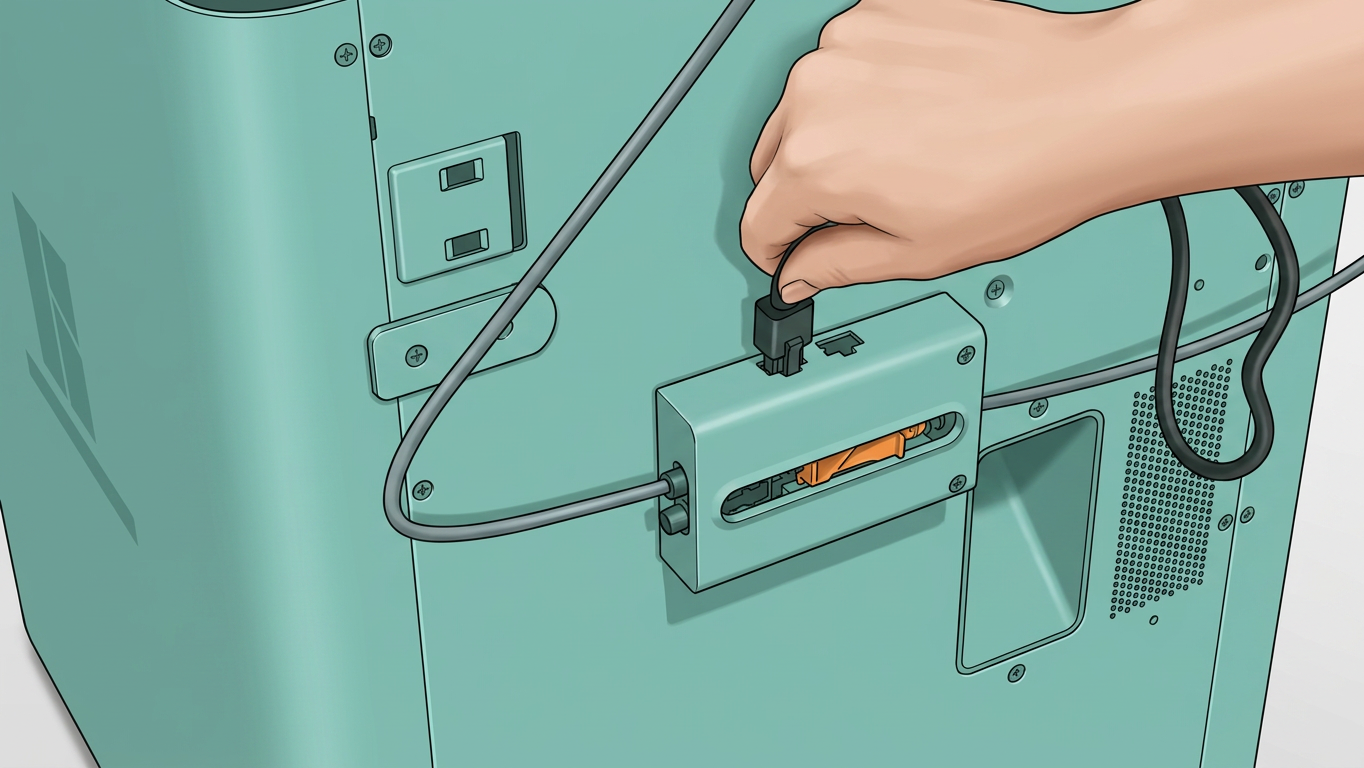

• Вставьте кабель Bambu Bus на 6 контактов в любой порт на 6 контактов на буфере филамента и AMS 2 Pro.

Шаг 6 - Установка узла держателя катушки

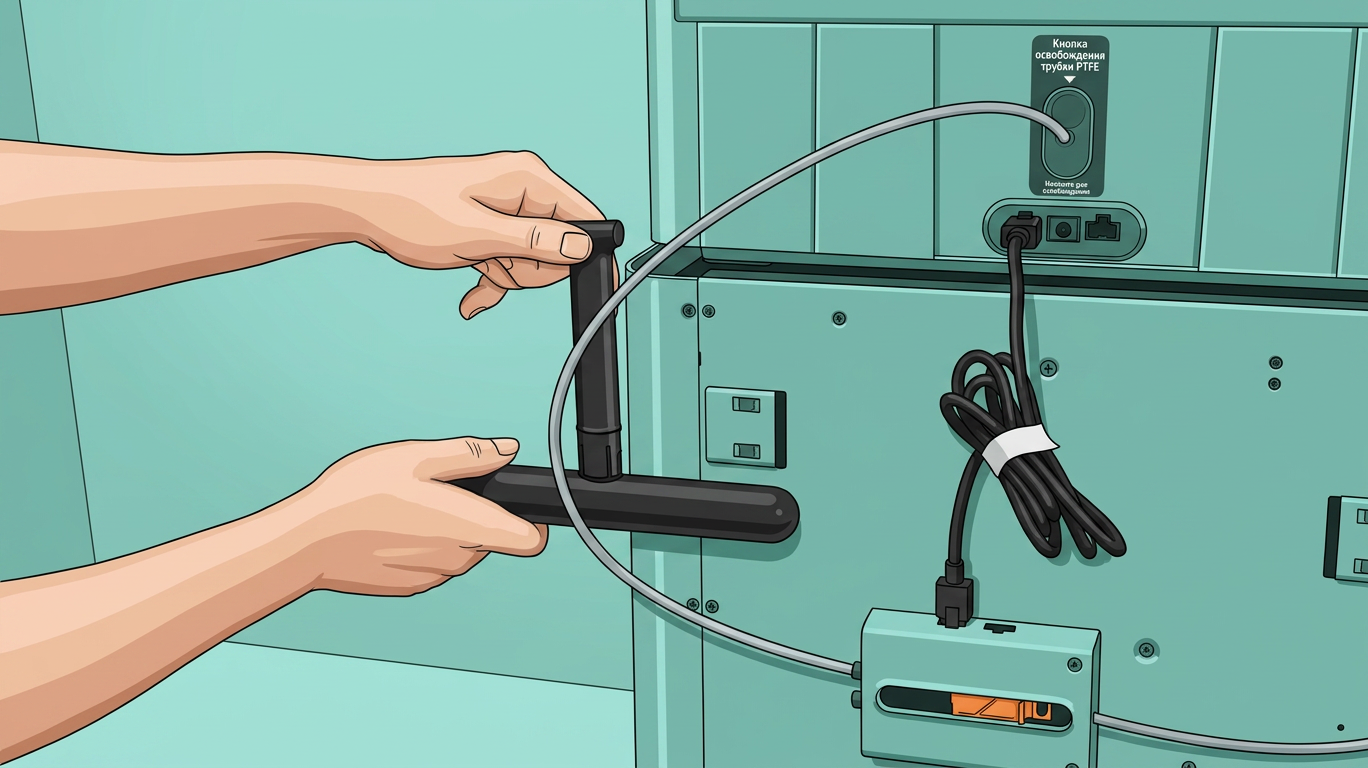

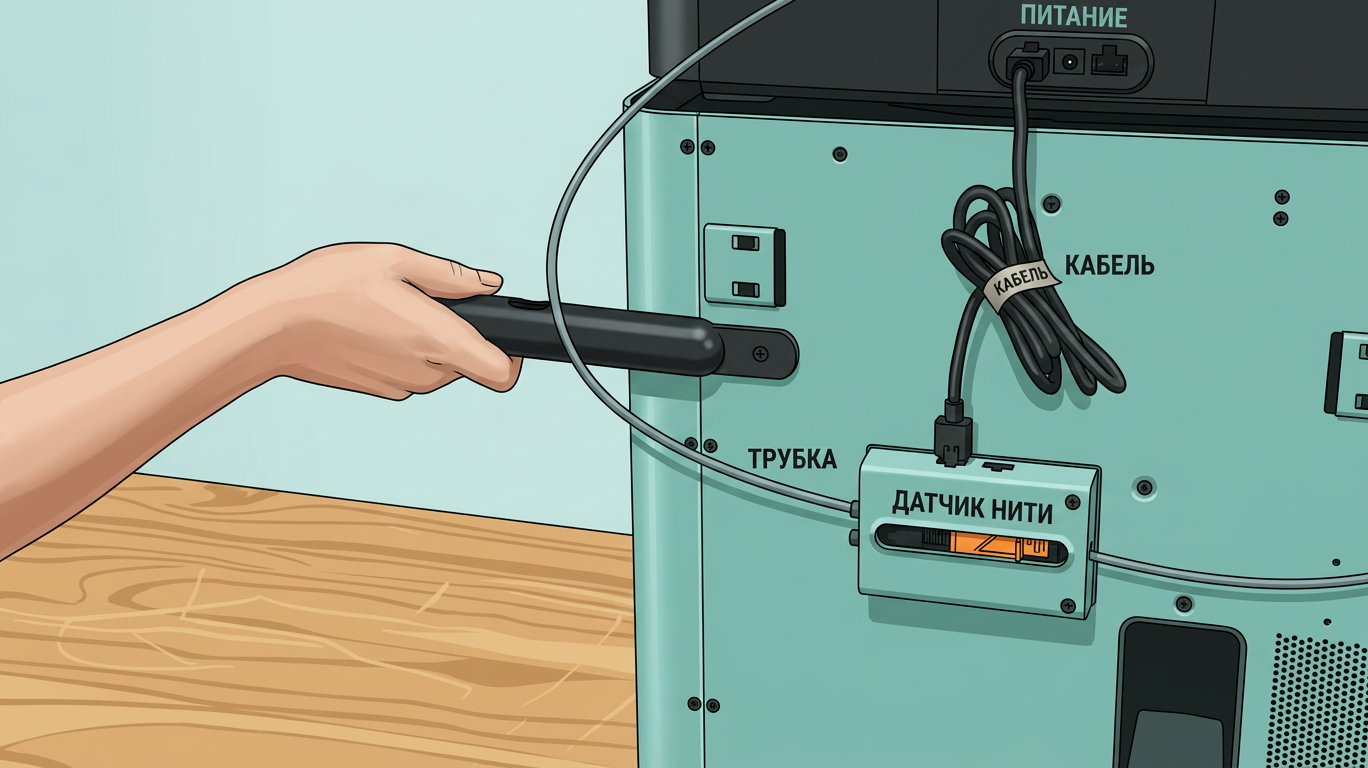

• Сдвиньте держатель катушки в основание до щелчка.


• Вставьте держатель PTFE трубки в слот держателя катушки.

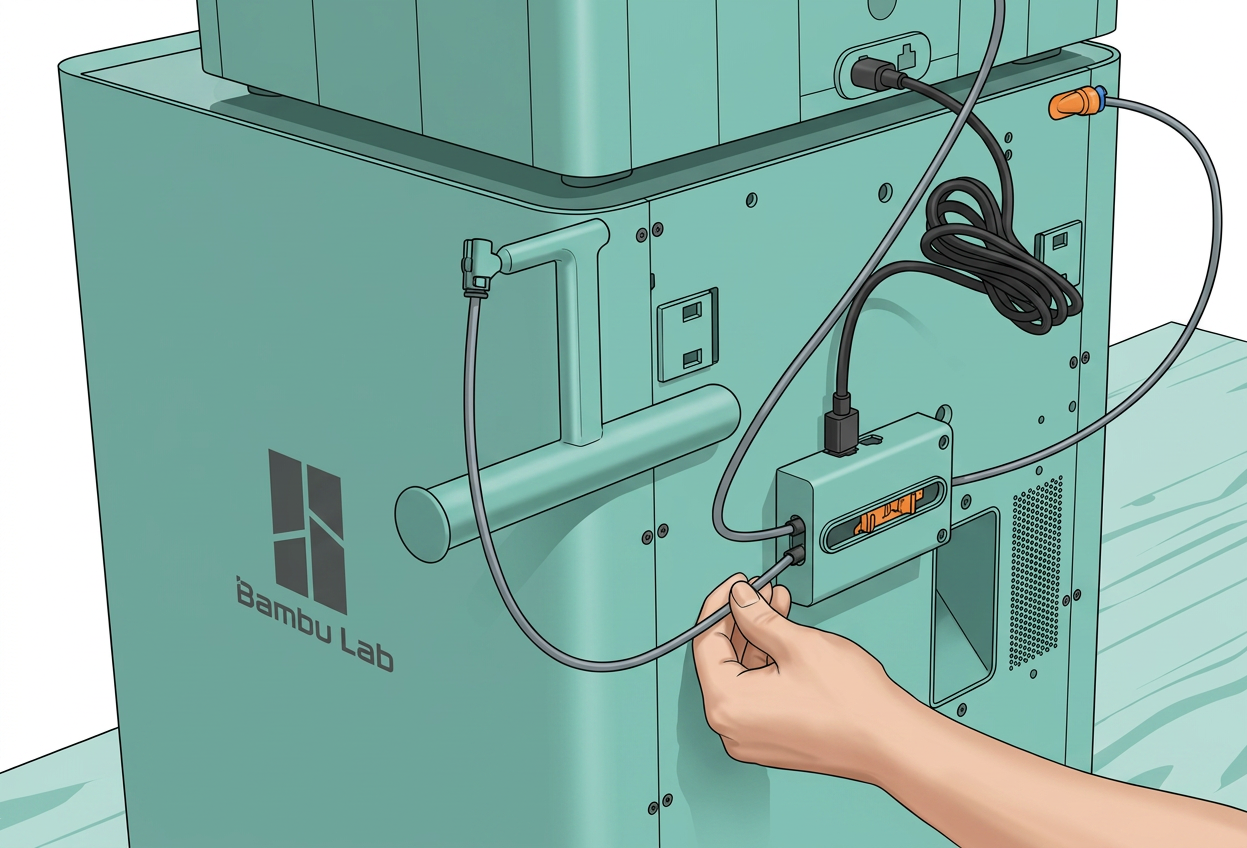

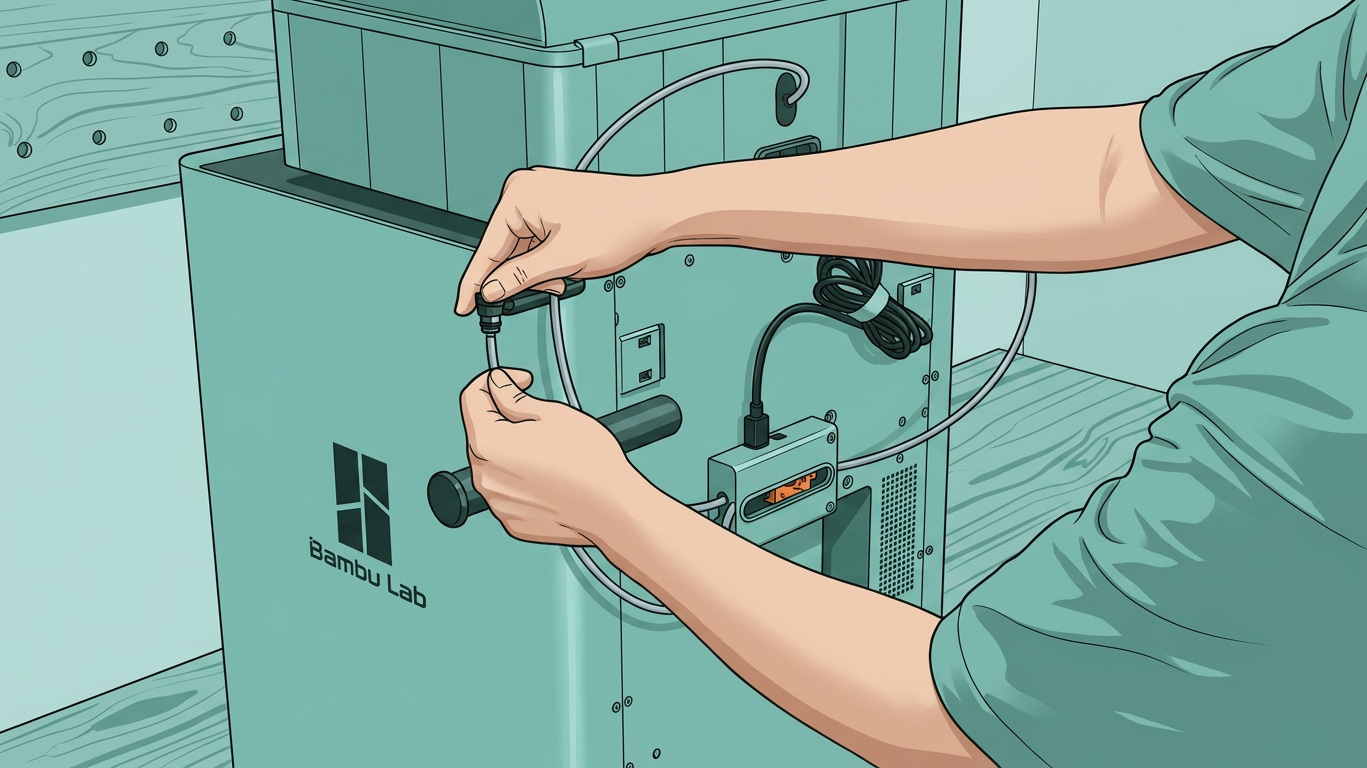

• Вставьте короткую PTFE трубку в разъемы трубок на узле держателя катушки и буфере филамента.

Напоминание: Чтобы снять ПТФЭ-трубку, подключенную к буферу филамента, нажмите на черный пневматический разъем и аккуратно вытяните трубку наружу. При отделении держателя катушки первое действие может потребовать усилий. Рекомендуется сначала покачать держатель вверх-вниз, а затем плавно извлечь его.

Шаг 7 - Включение и калибровка

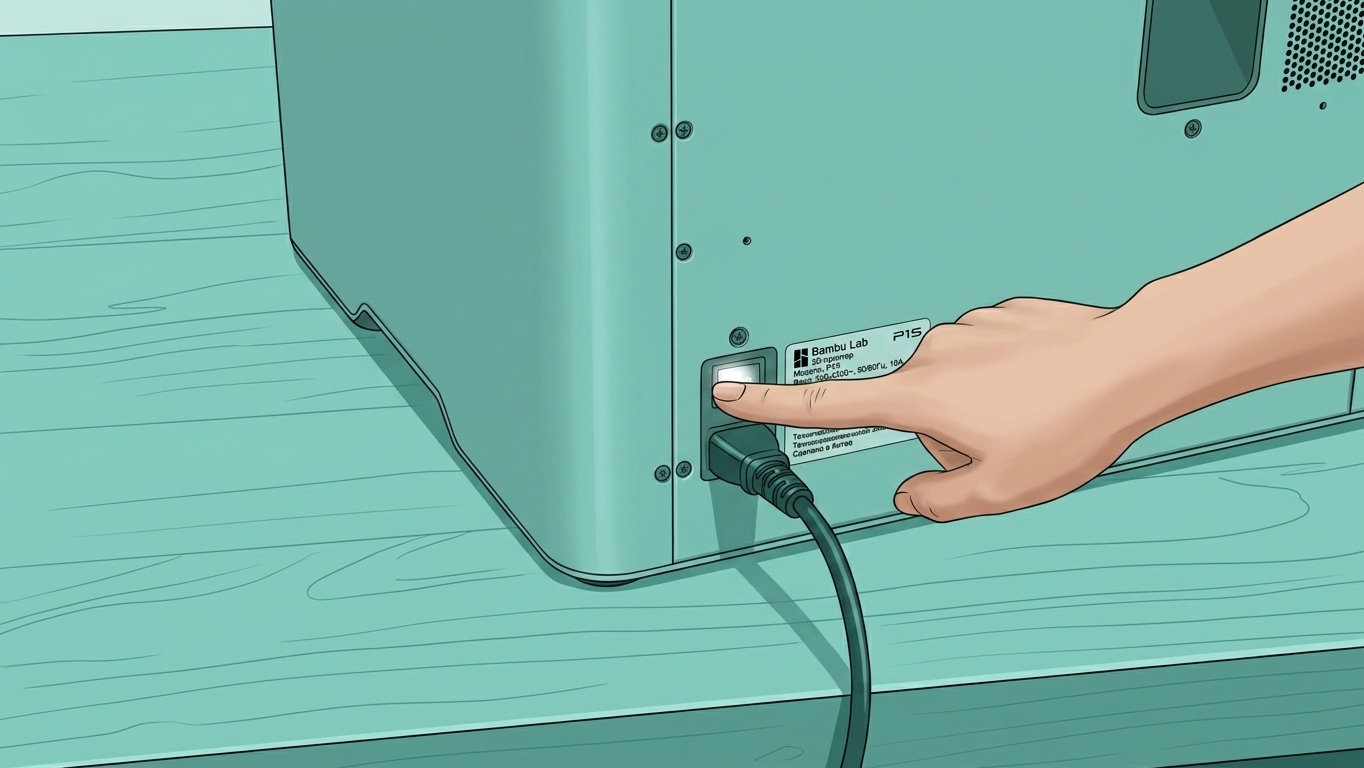

• Подключите кабель питания и включите принтер.

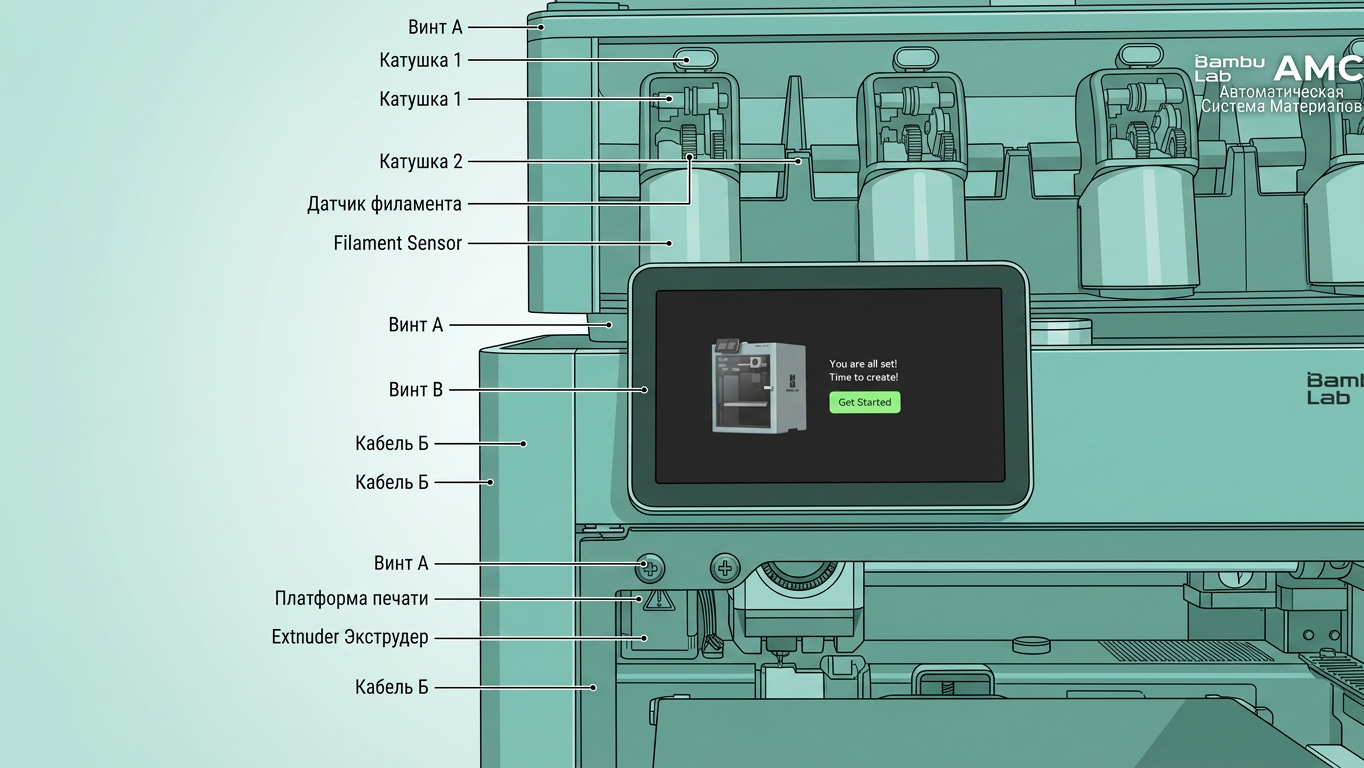

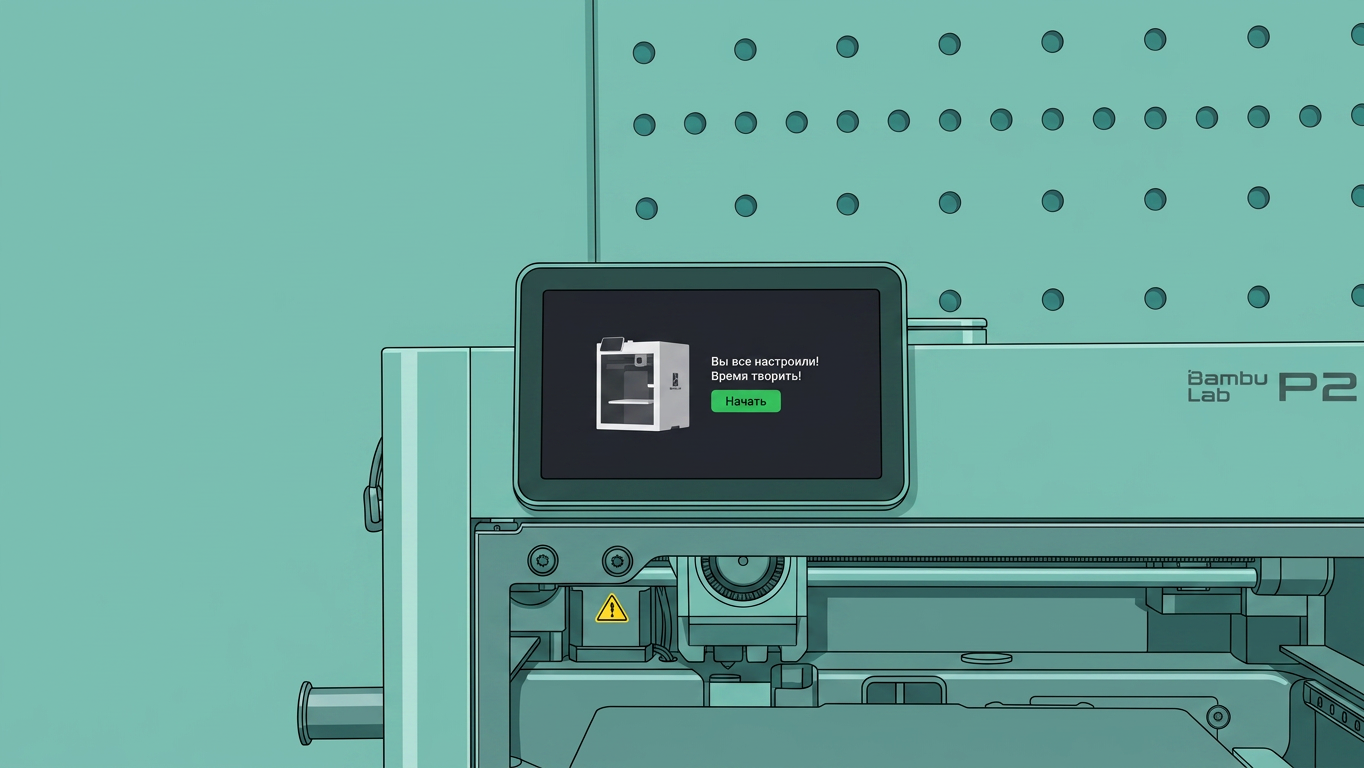

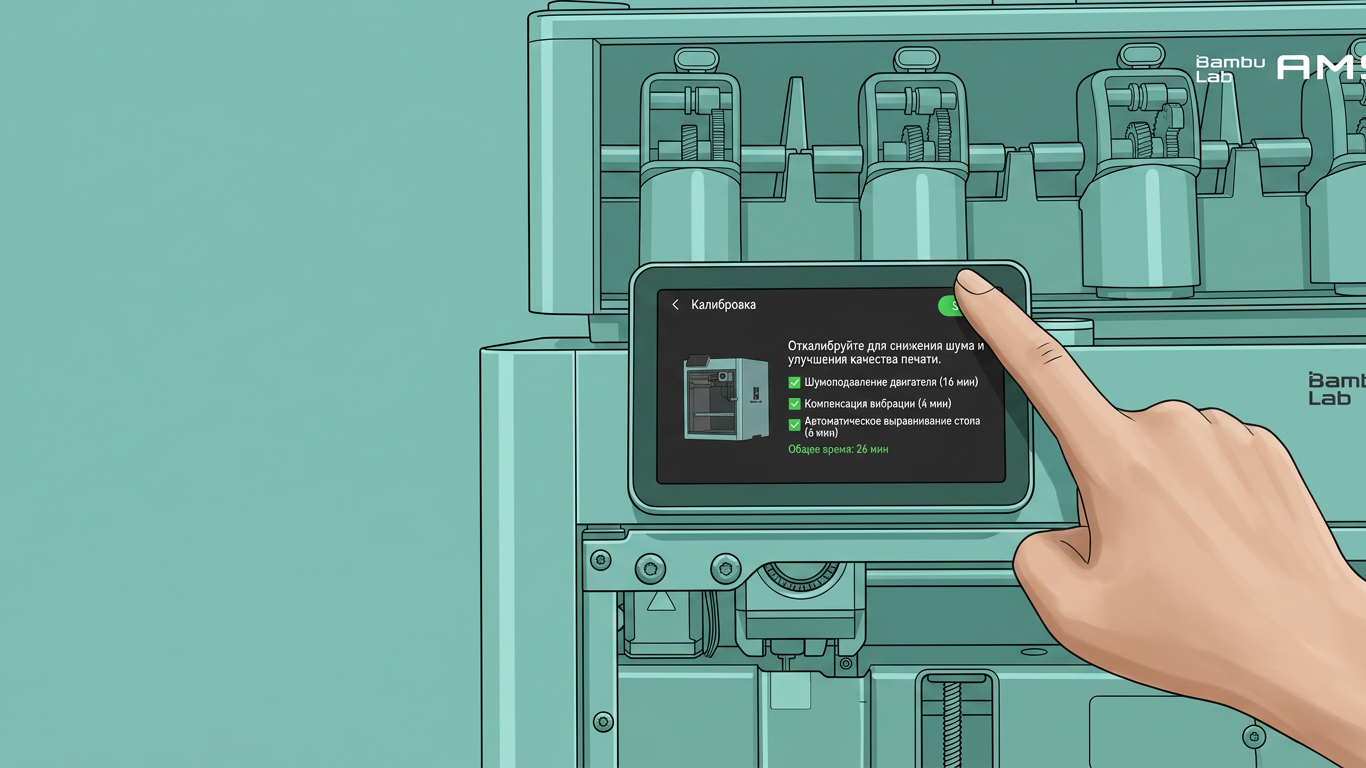

• Следуйте инструкциям на экране, чтобы завершить начальную калибровку.


Перед калибровкой убедитесь, что печатная платформа правильно установлена на нагреваемый стол.

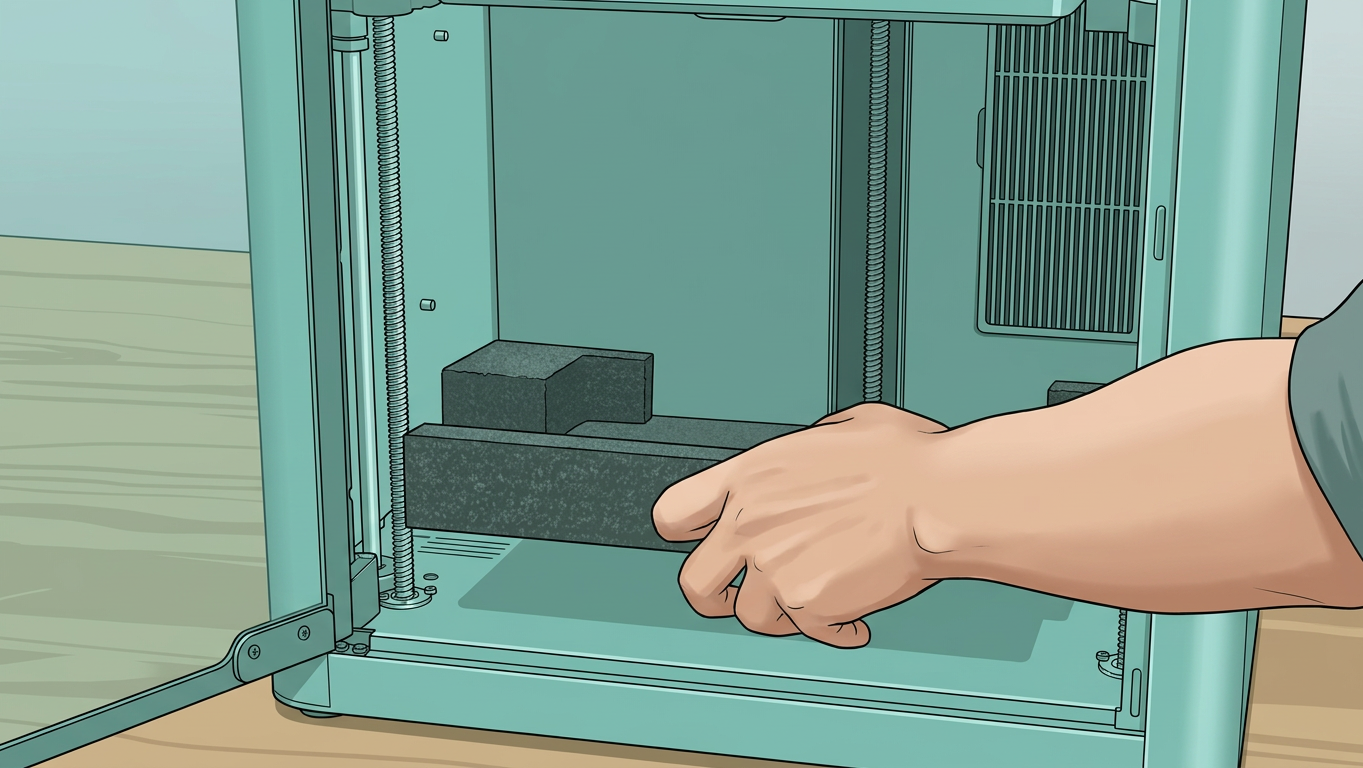

• После калибровки удалите пену под нагреваемым столом.

Всё готово! Пожалуйста, обратитесь к P2S: Первая печать, чтобы начать первую печать.

P2S

Шаг 1 - Удаление упаковки

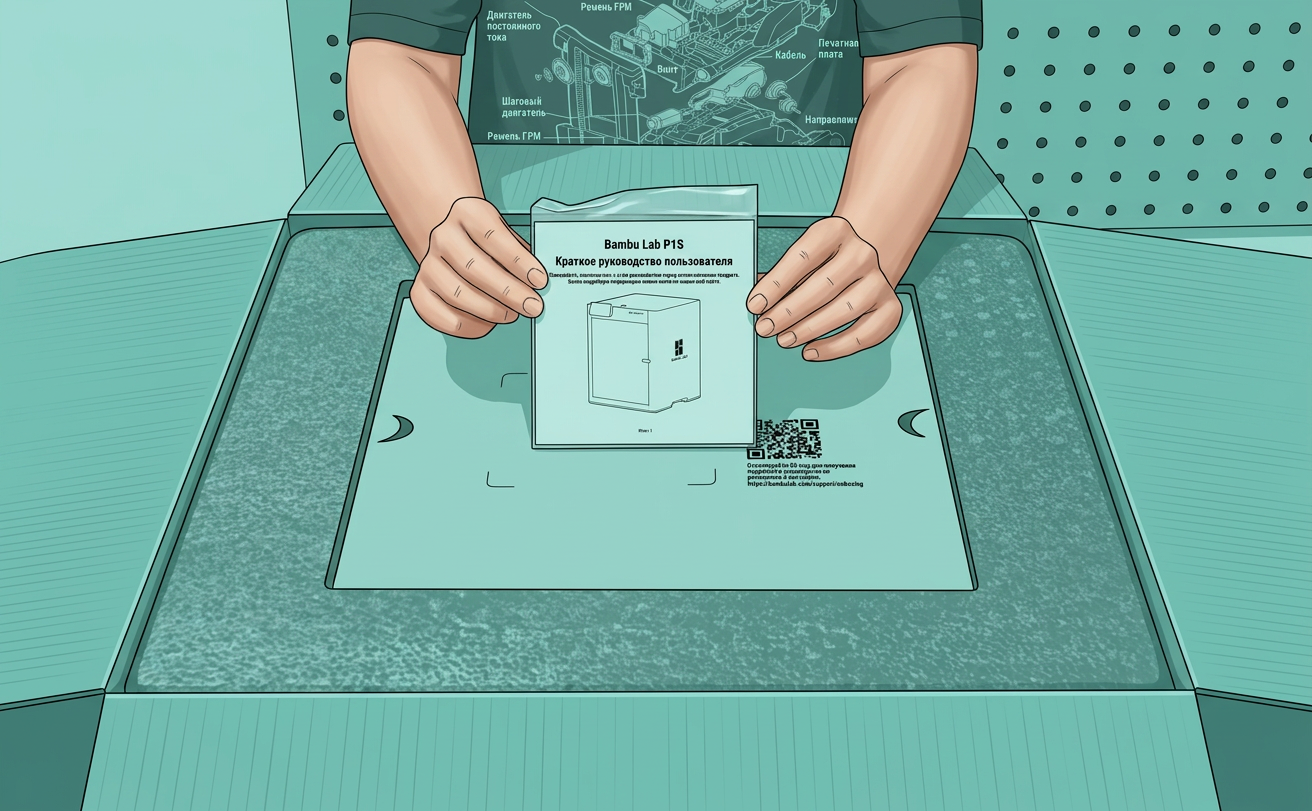

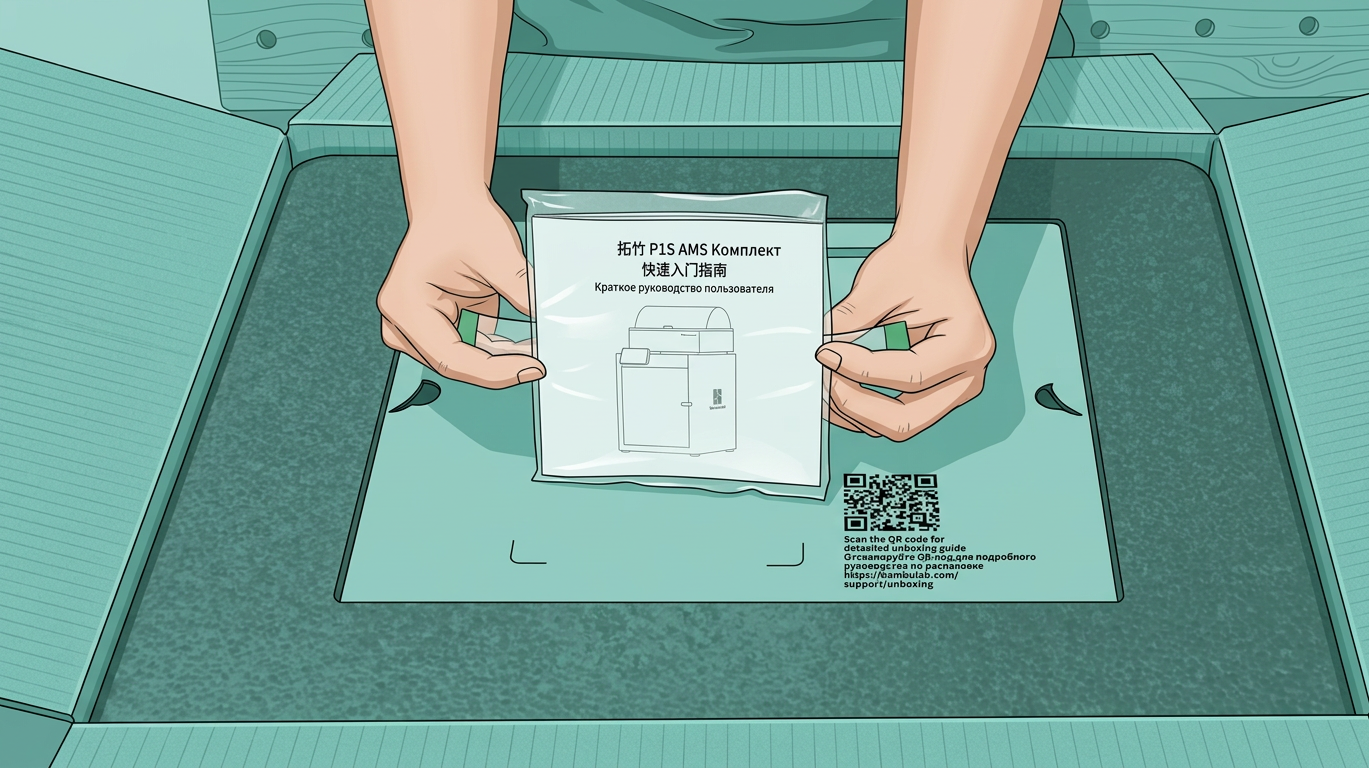

• Откройте внешнюю коробку и прочитайте Руководство по быстрому запуску.

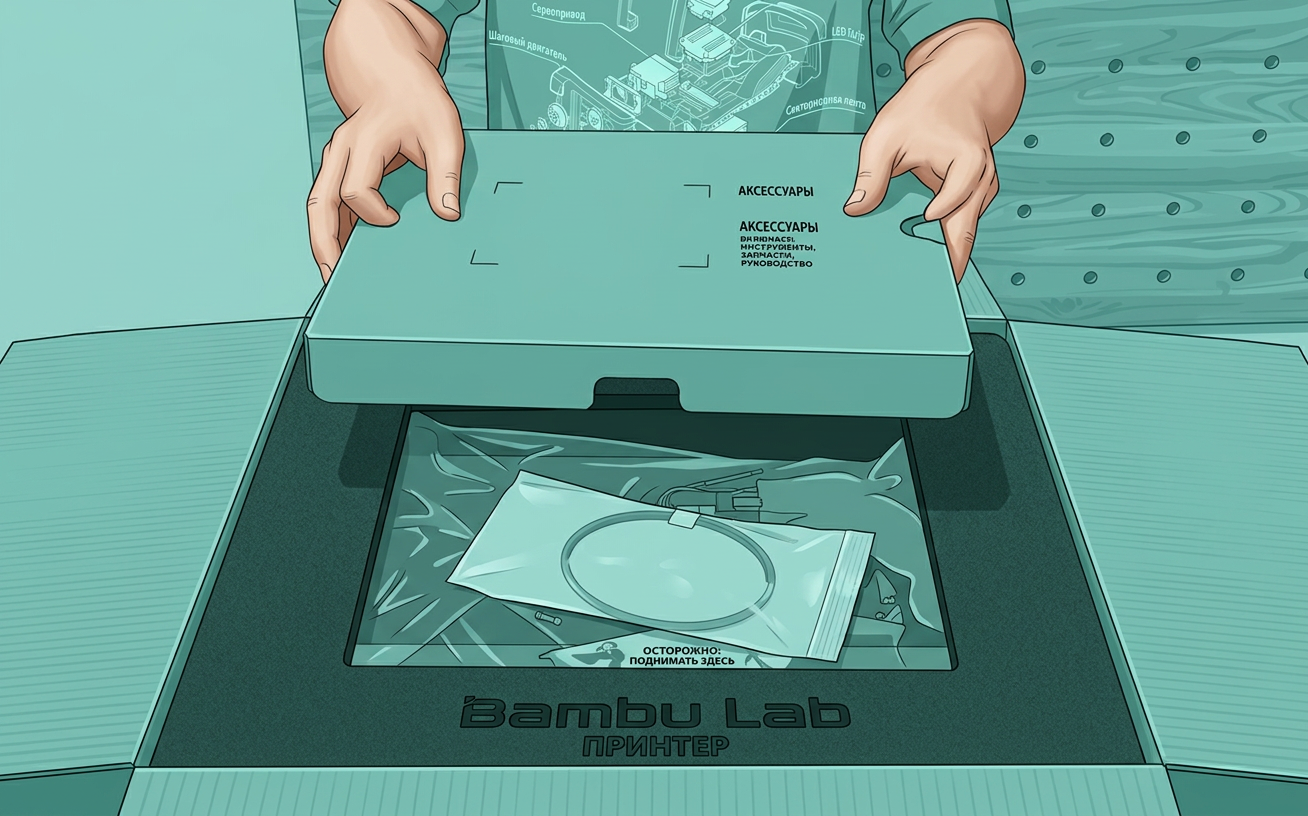

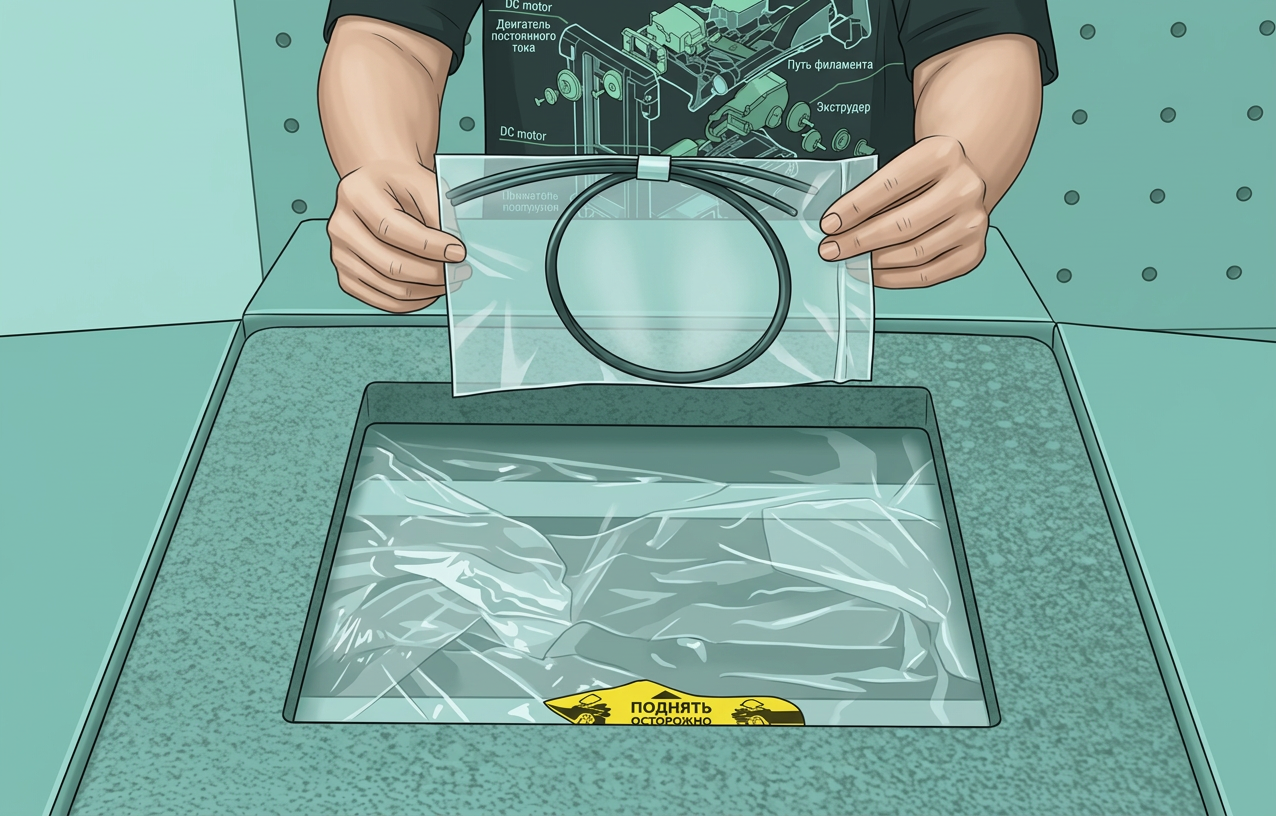

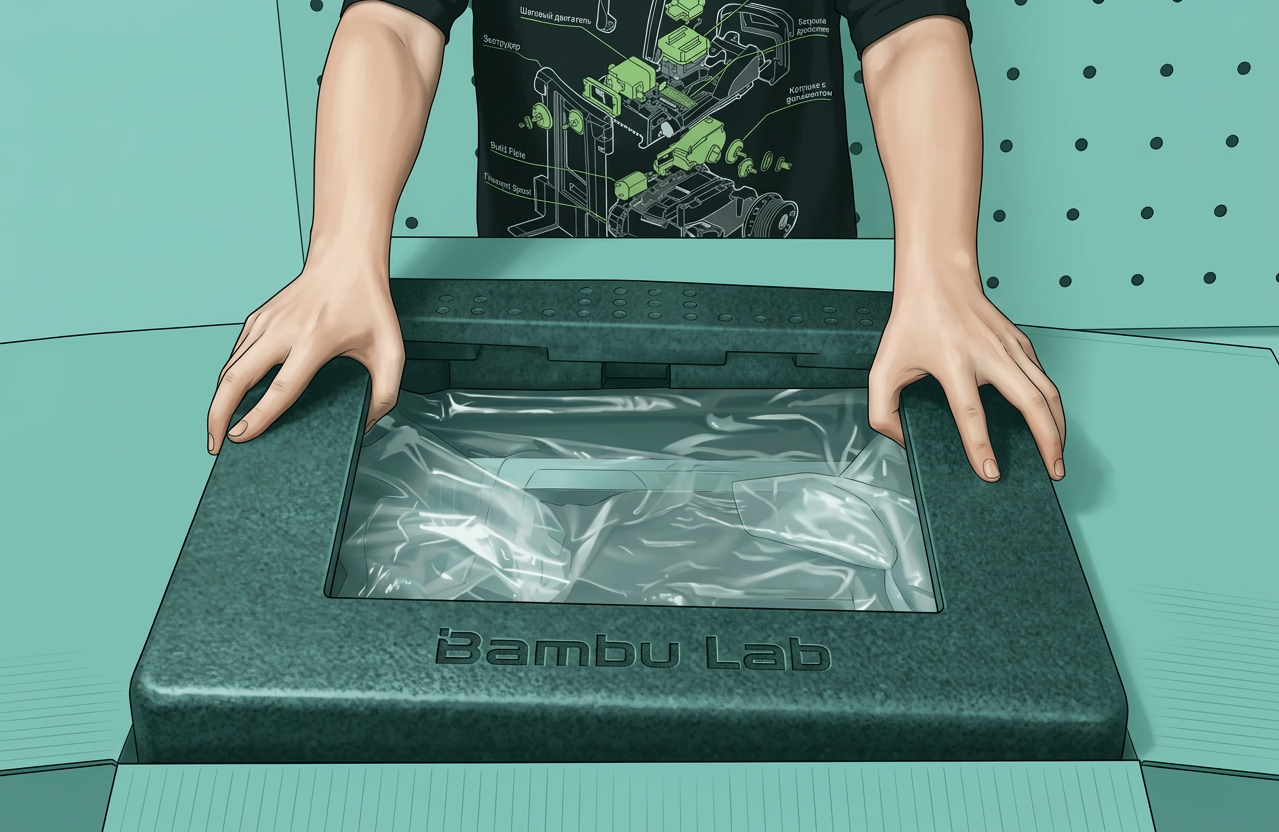

• Удалите картон, извлеките ПТФЭ-трубку, а затем снимите верхнюю пену.

• Поднимите принтер, поместите его на устойчивую поверхность и снимите влагозащитный пакет.

• Снимите ленту с нижней части боковых панелей.

Неполное удаление ленты с нижней части боковых панелей может заблокировать охлаждение и повлиять на производительность принтера.

• Снимите верхнюю ленту, уберите стеклянную верхнюю крышку и снимите защитный пакет.

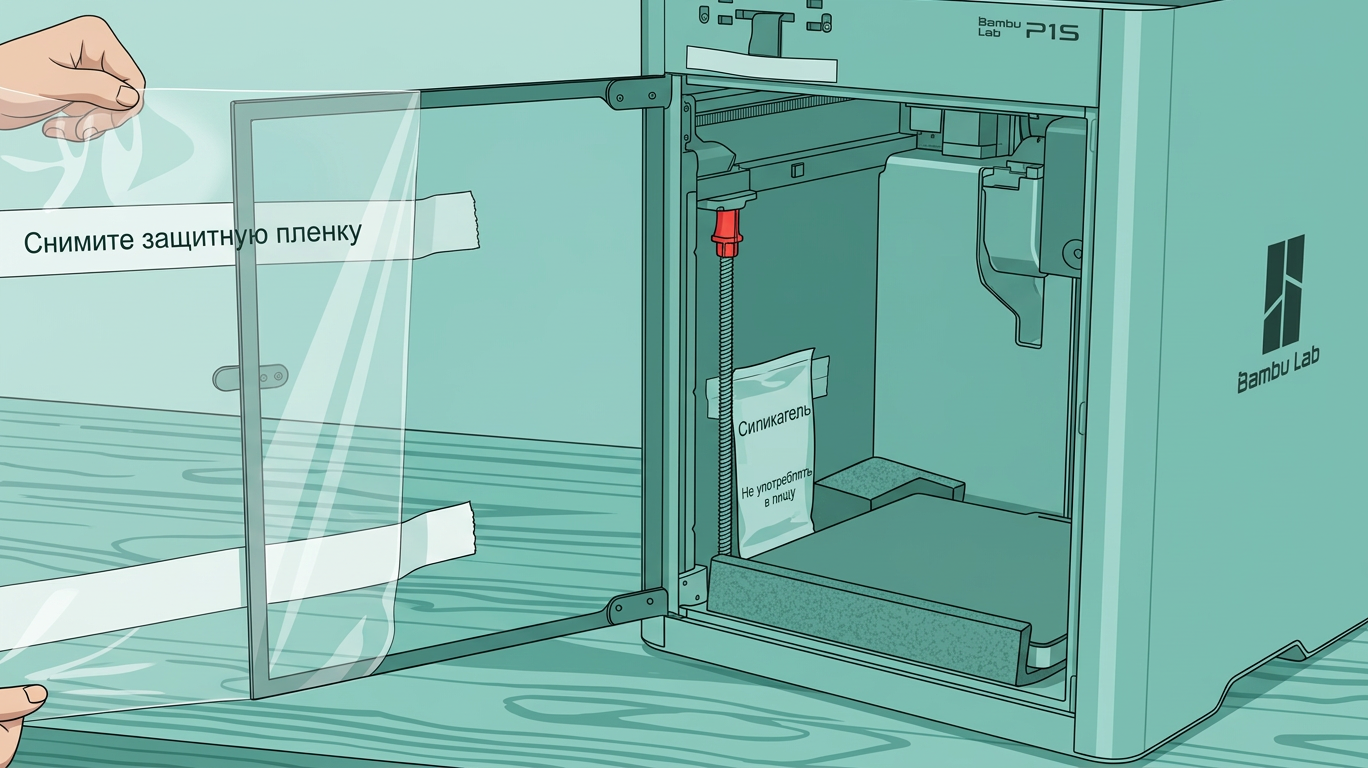

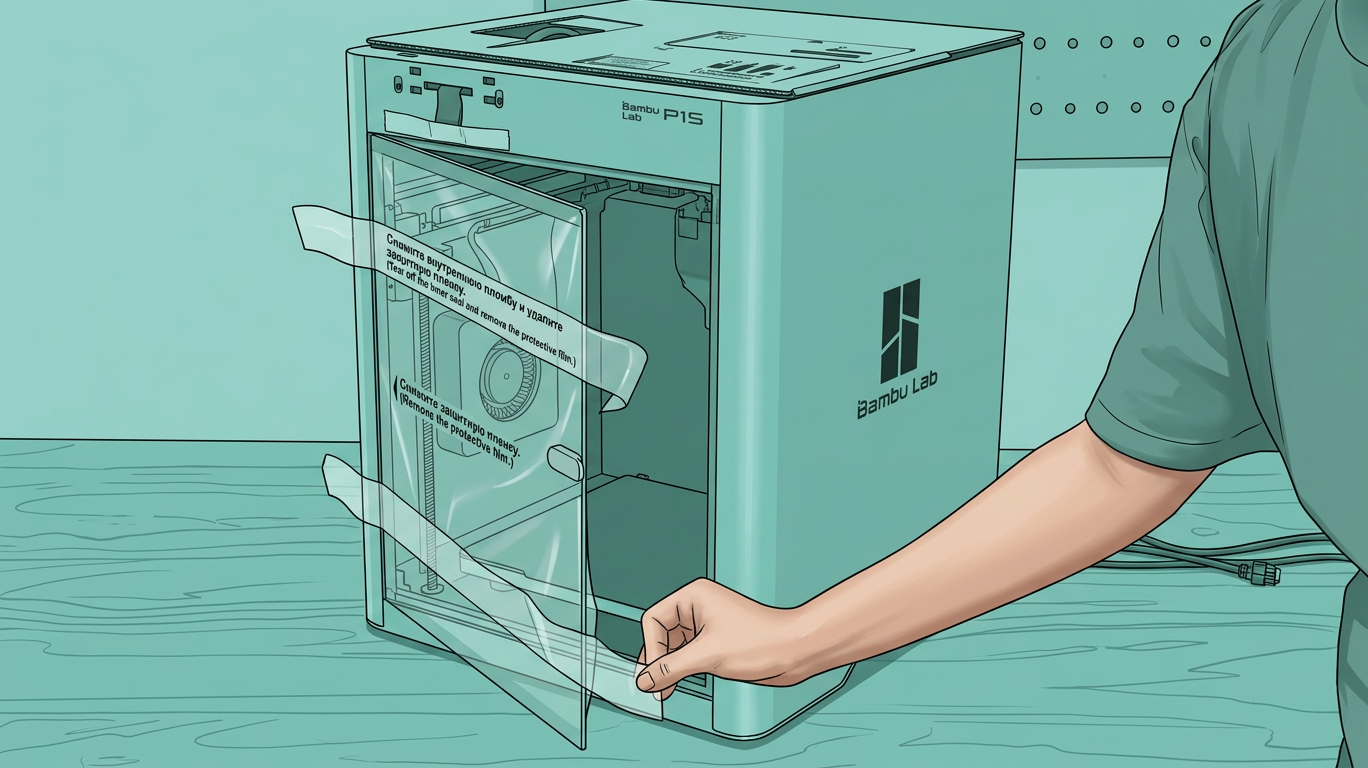

• Снимите ленту спереди и уберите защитный пакет с передней двери.

Шаг 2 - Извлечение аксессуаров

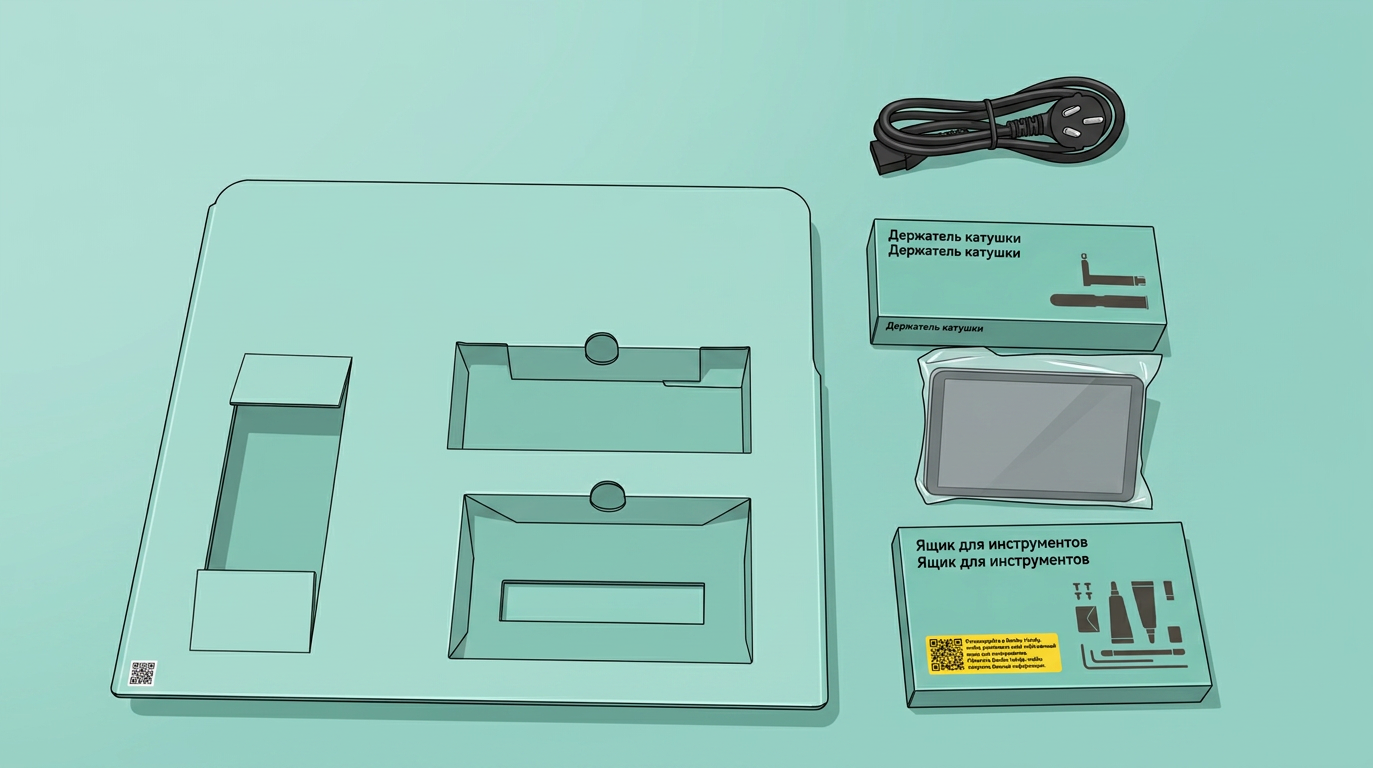

• Извлеките все аксессуары и удалите картон.


Шаг 3 - Удаление транспортных материалов

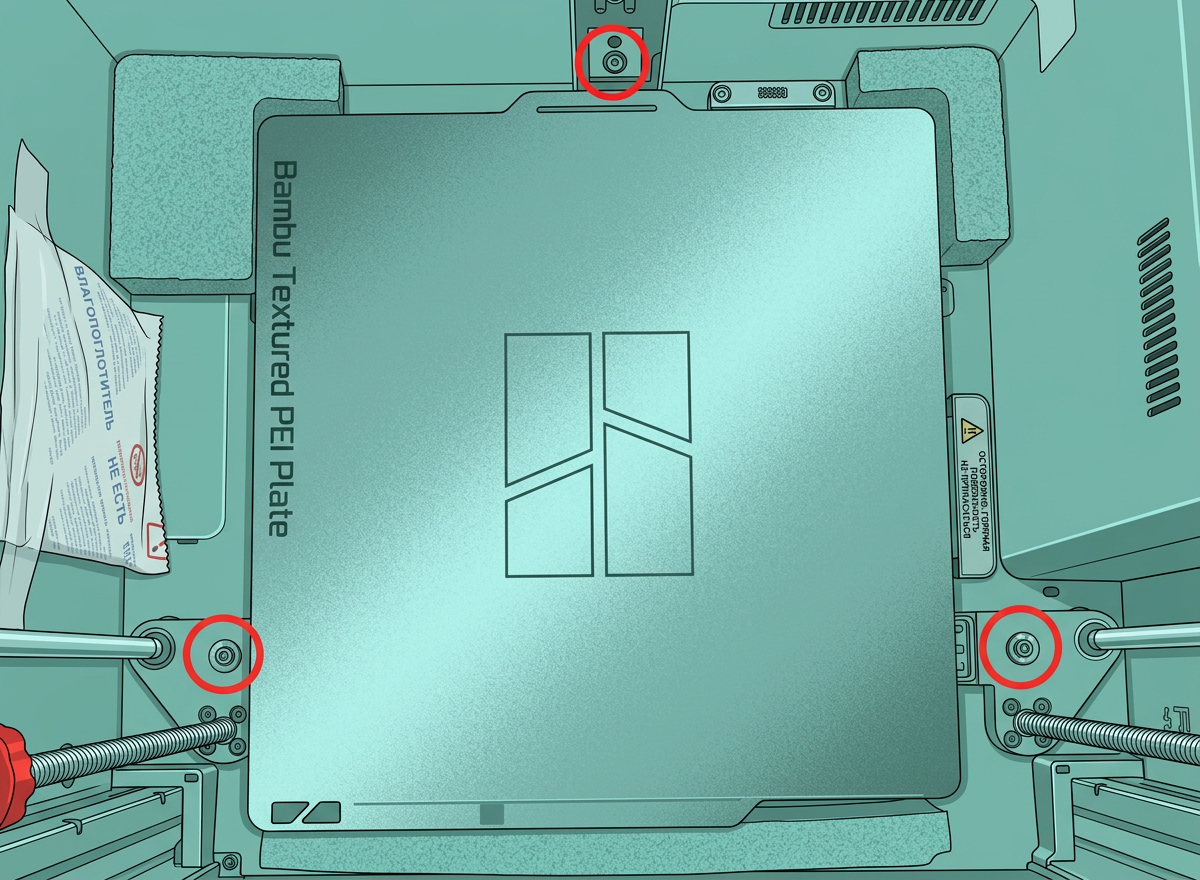

• Используйте шестигранный ключ H2.0, чтобы открутить 3 винта, отмеченных красным.


Примечание: При откручивании винтов крепления heated bed с задней стороны принтера винты могут легко выпасть в корпус. Рекомендуется заранее подготовить магнитную отвертку, пинцет или аналогичные инструменты, чтобы поймать или извлечь винты и предотвратить их падение внутрь устройства.

Оставьте пену вокруг heated bed на месте до завершения калибровки.

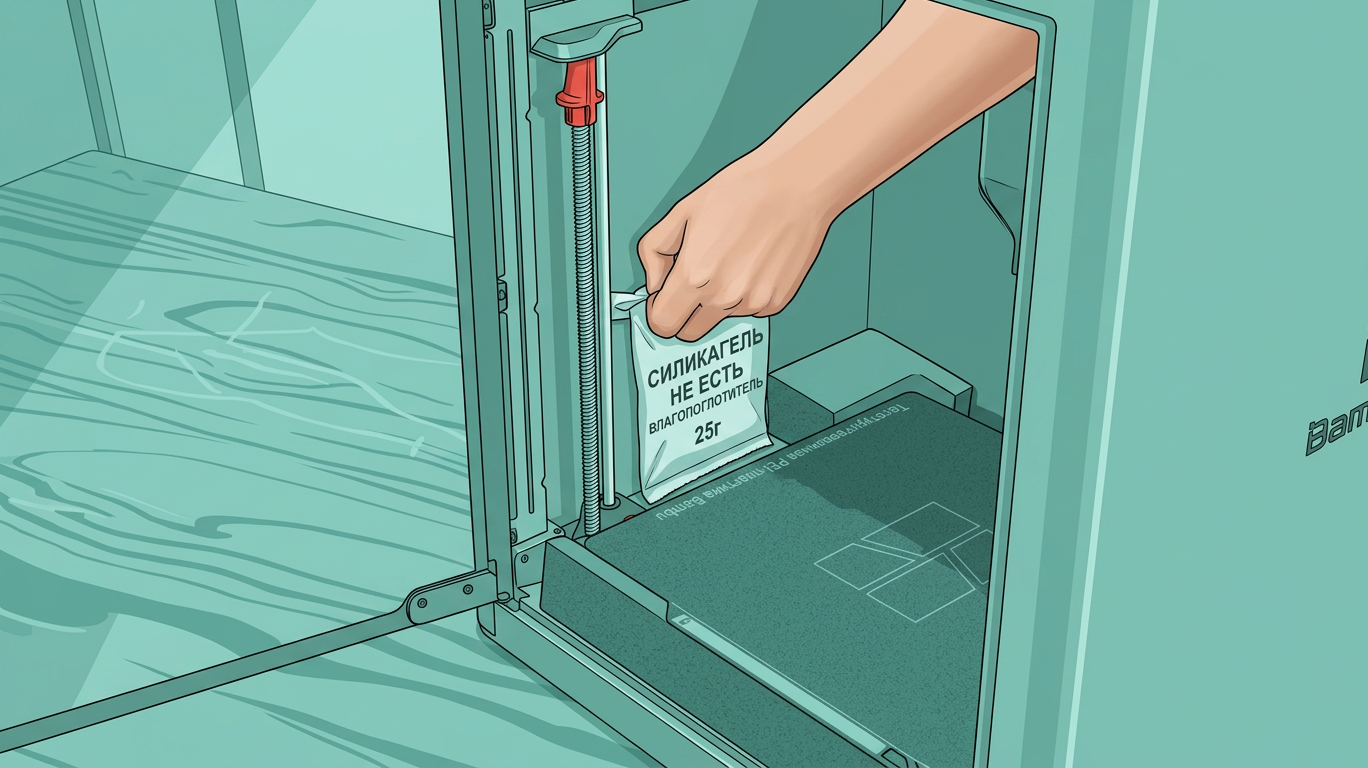

• Удалите влагопоглотитель и ленту внутри принтера.

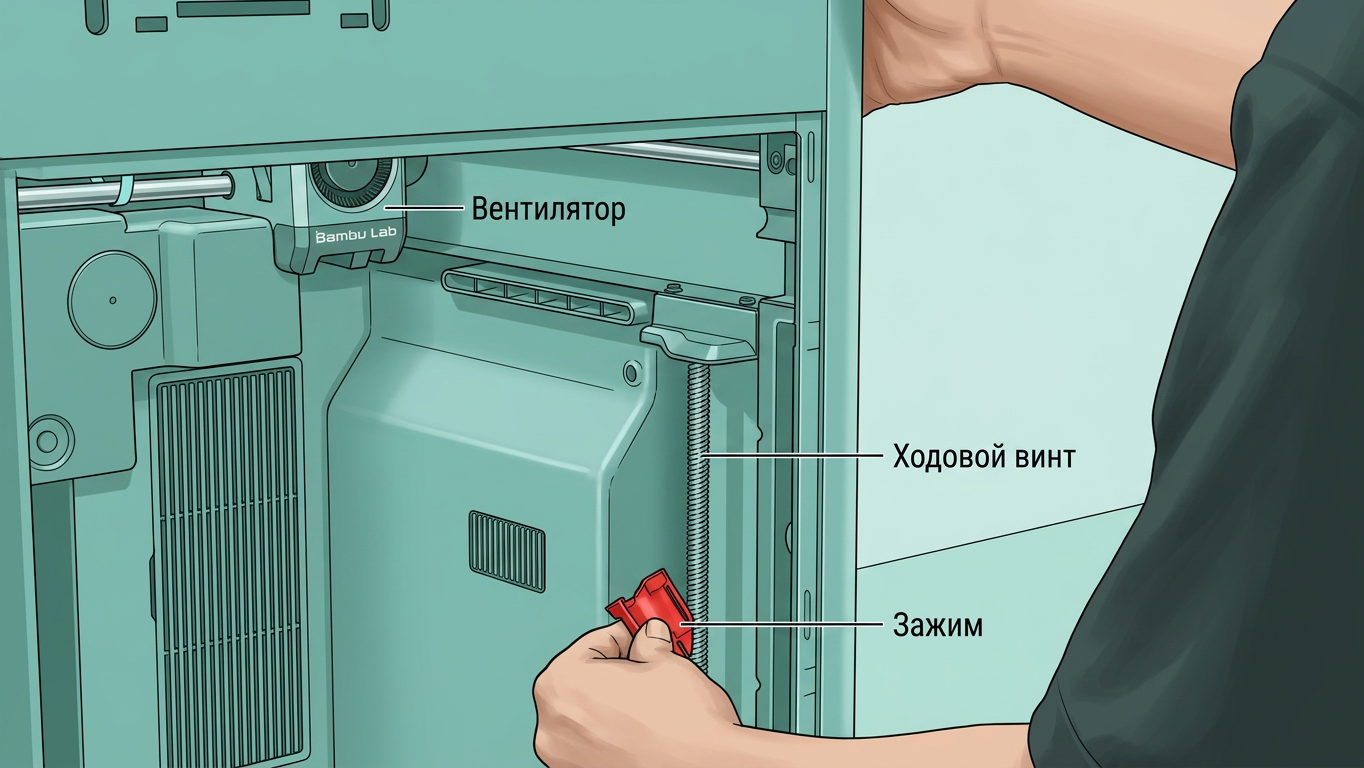

• Снимите красные пластиковые защитные колпачки с обоих ходовых винтов.

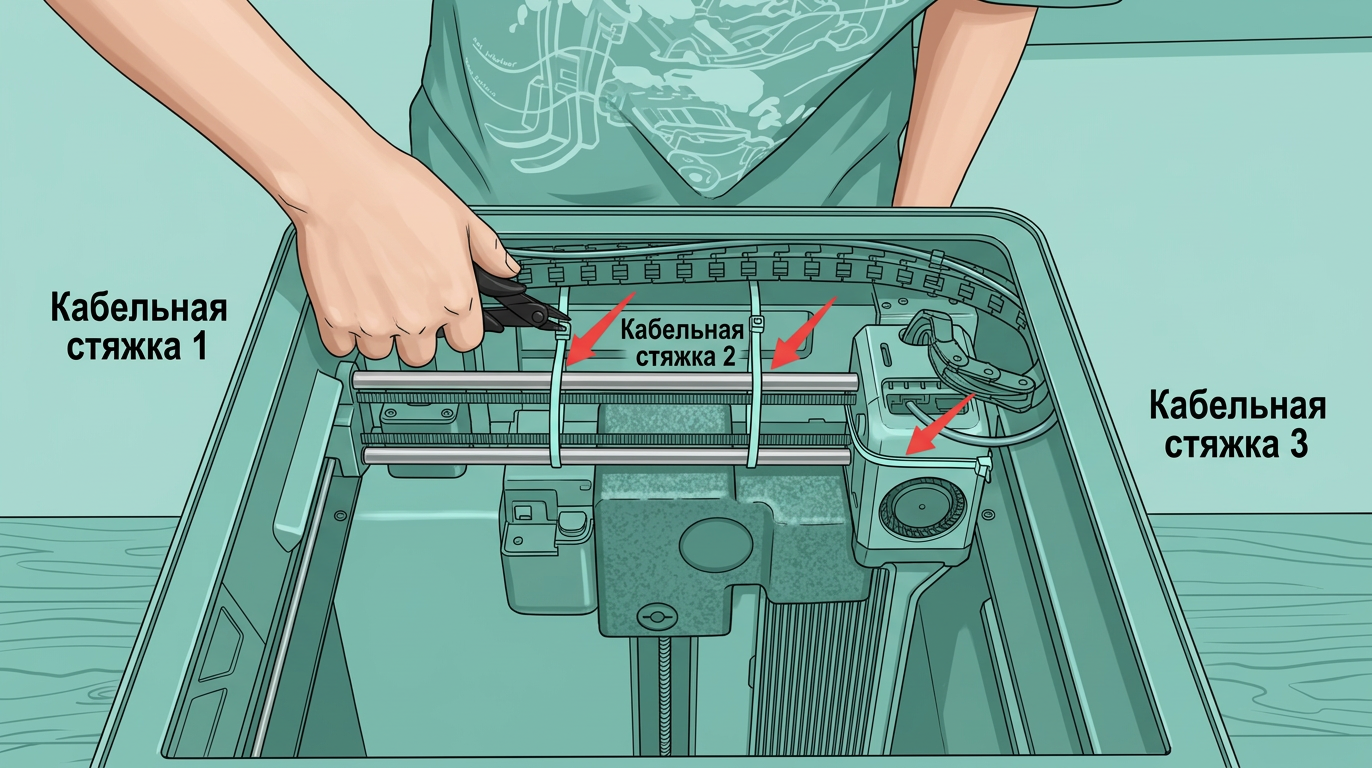

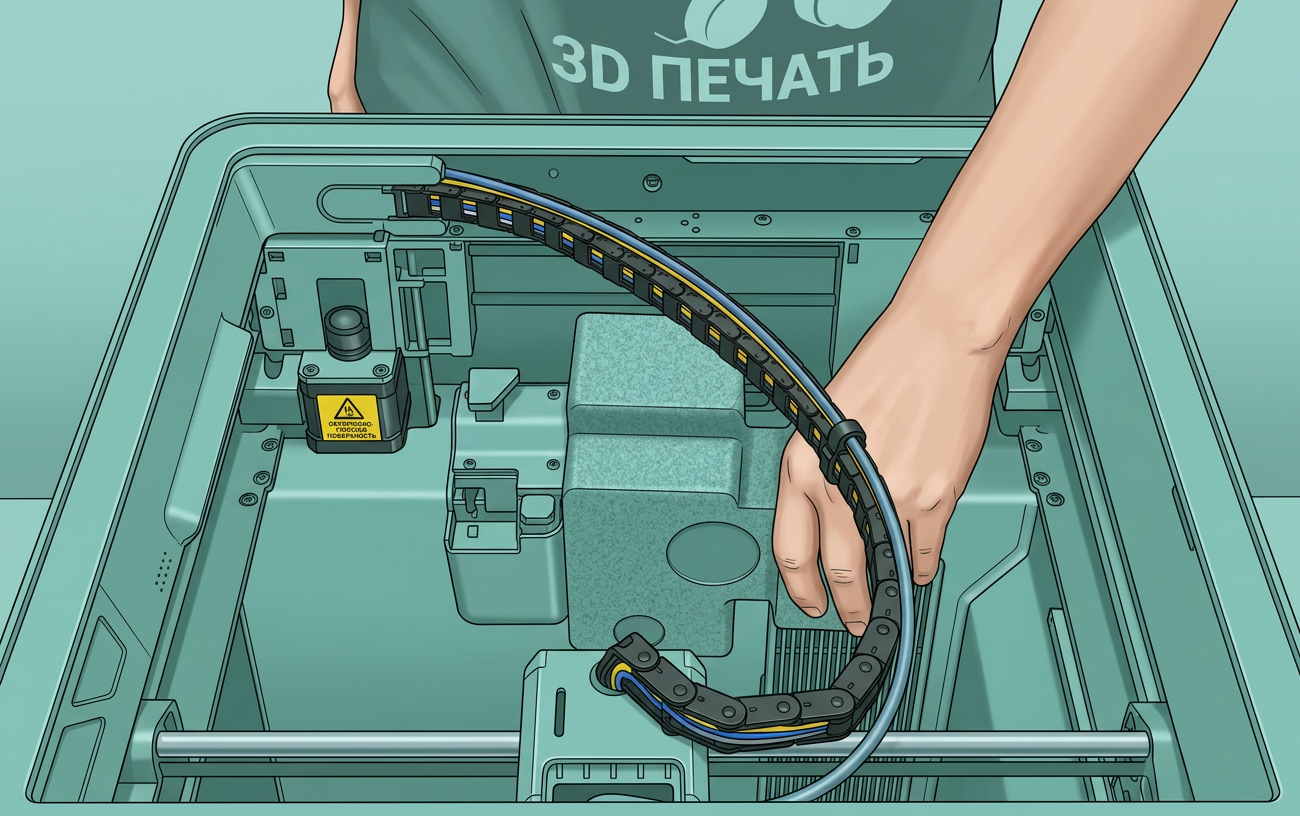

• Отрежьте и удалите все стяжки, переместите печатающую головку вперед и снимите пену.

Шаг 4 - Установка сенсорного экрана

• Снимите ленту, затем нажмите на клеммы с обеих сторон кабеля и вставьте его в порт экрана.

• Вставьте гибкий кабель обратно в слот принтера. Затем вставьте экран и сдвиньте его влево для фиксации.


Шаг 5 - Установка узла держателя катушки

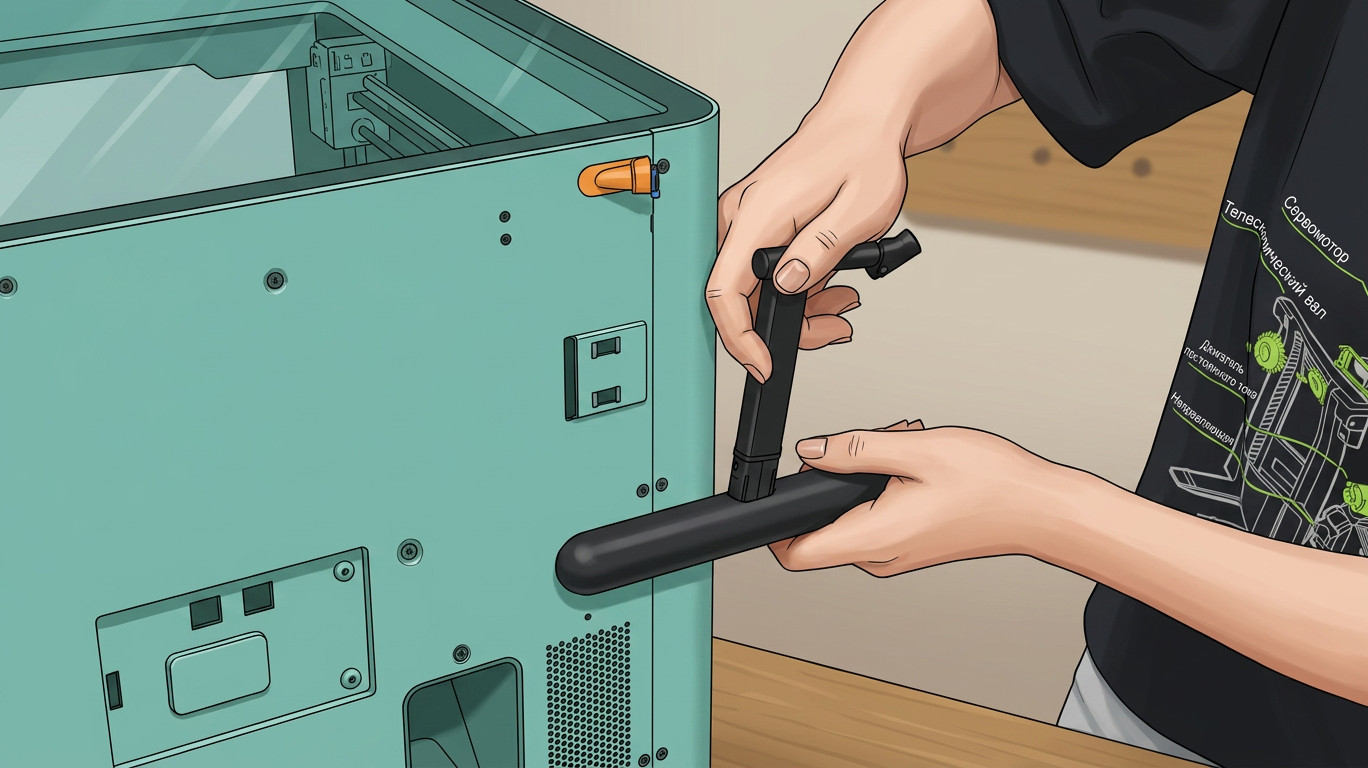

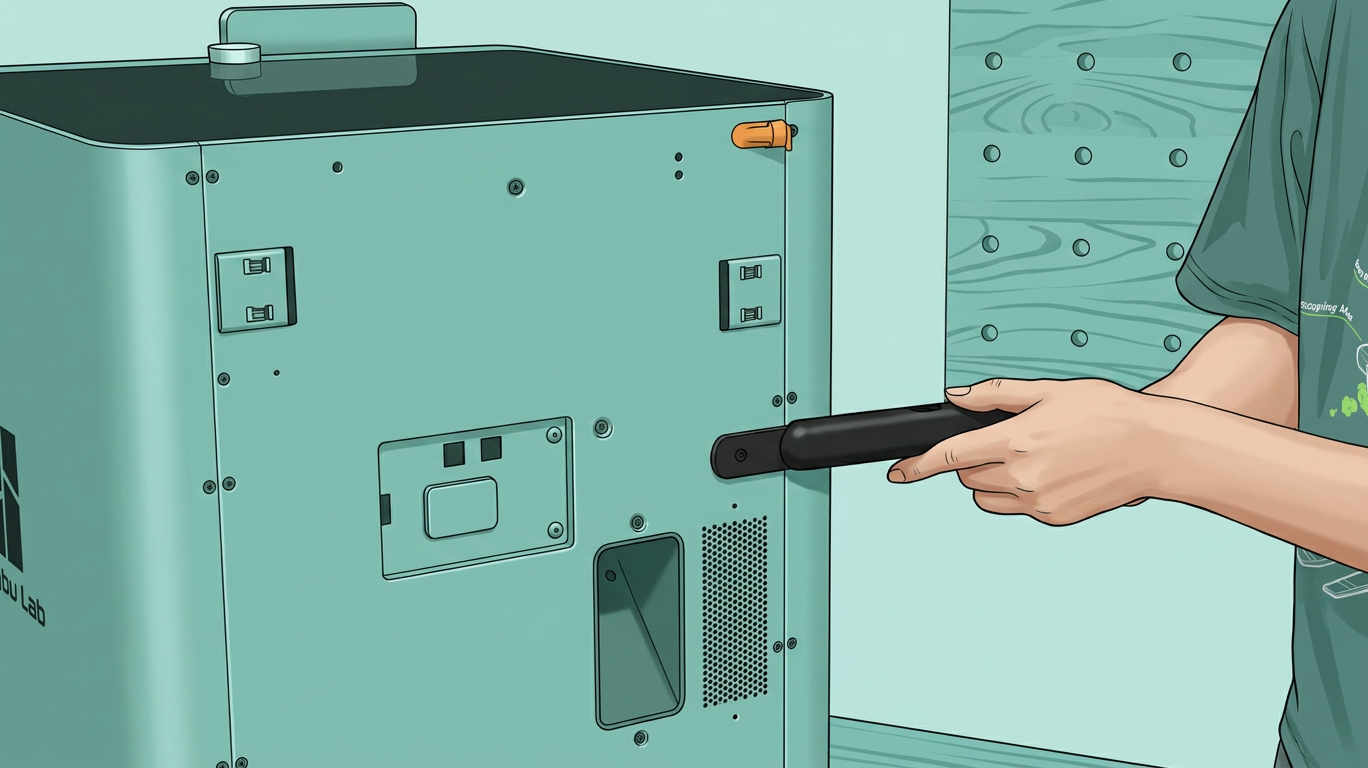

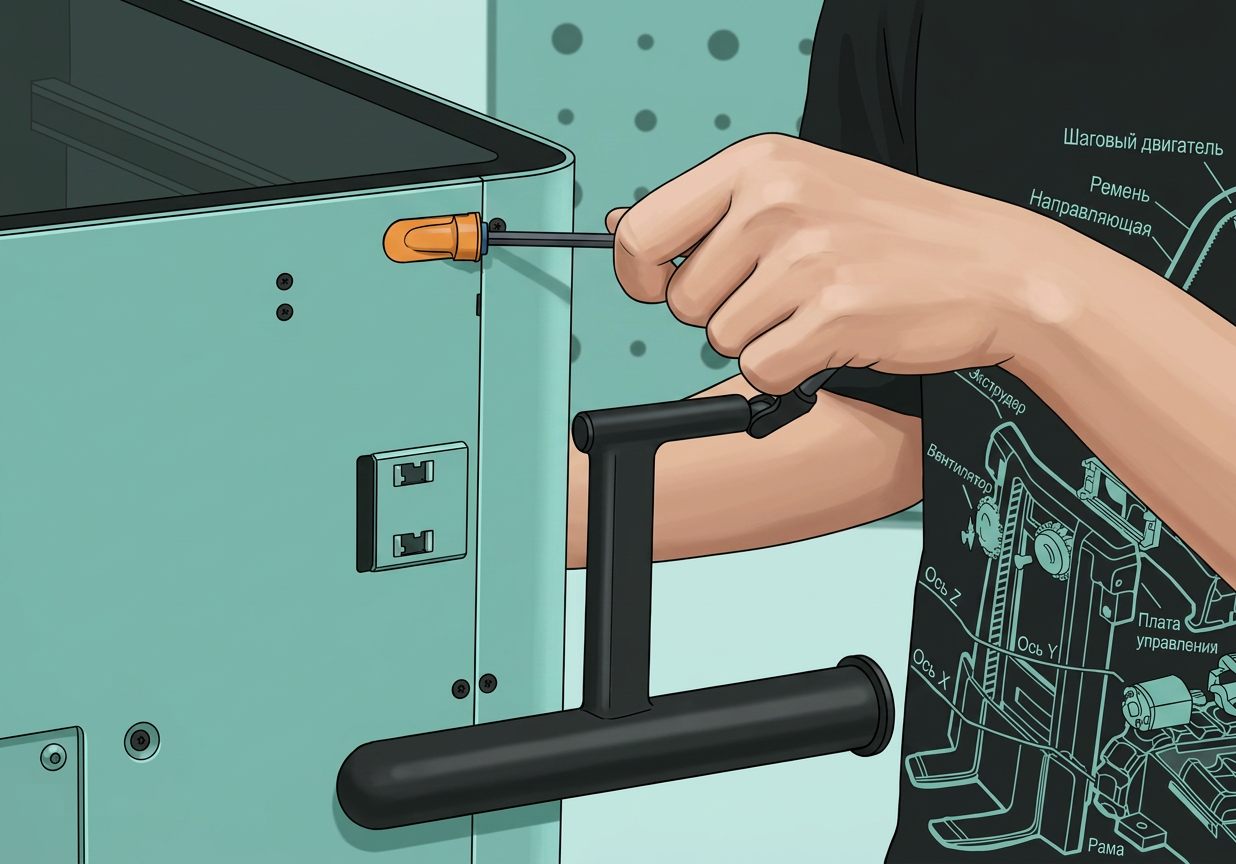

• Сдвиньте держатель катушки в основание до щелчка.


• Вставьте держатель PTFE трубки в слот держателя катушки.

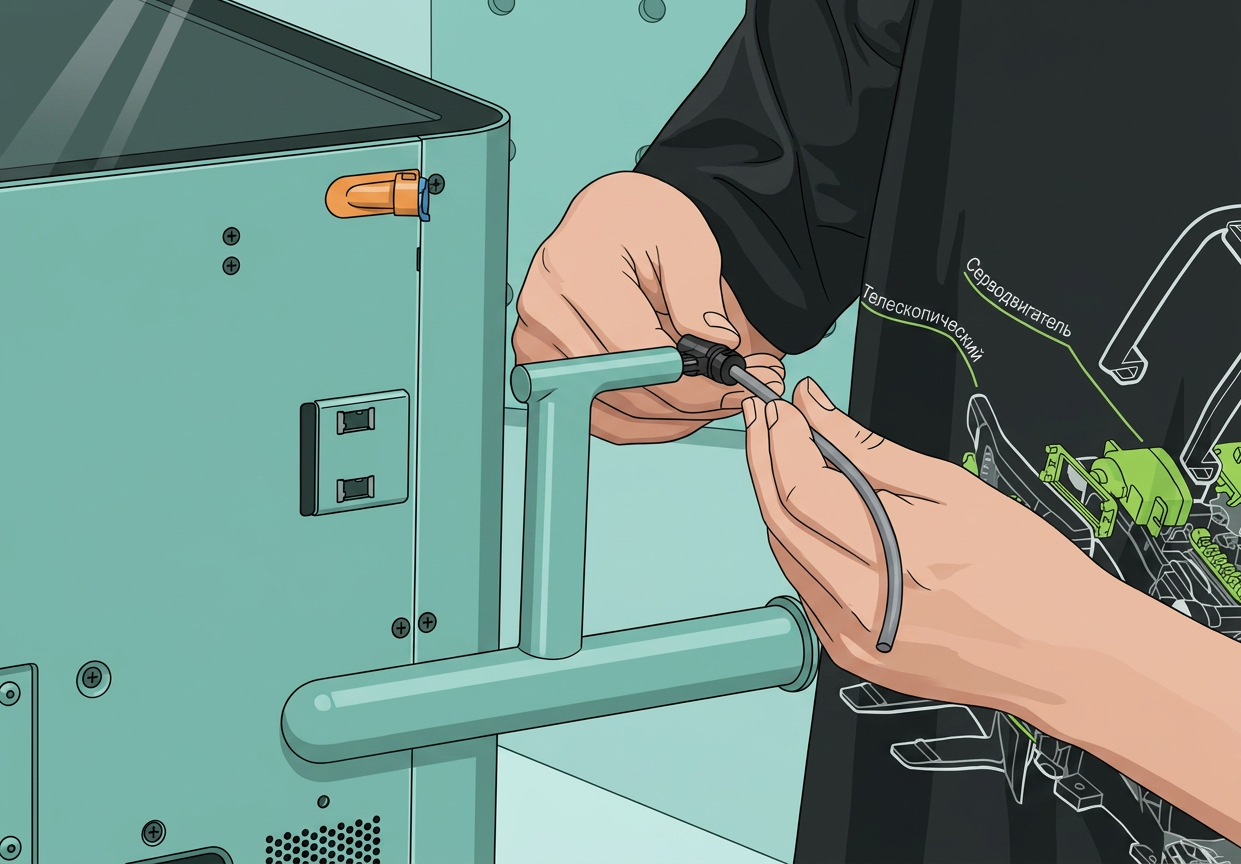

• Вставьте более короткую трубку PTFE в соединители трубок на узле держателя катушки и на принтере.

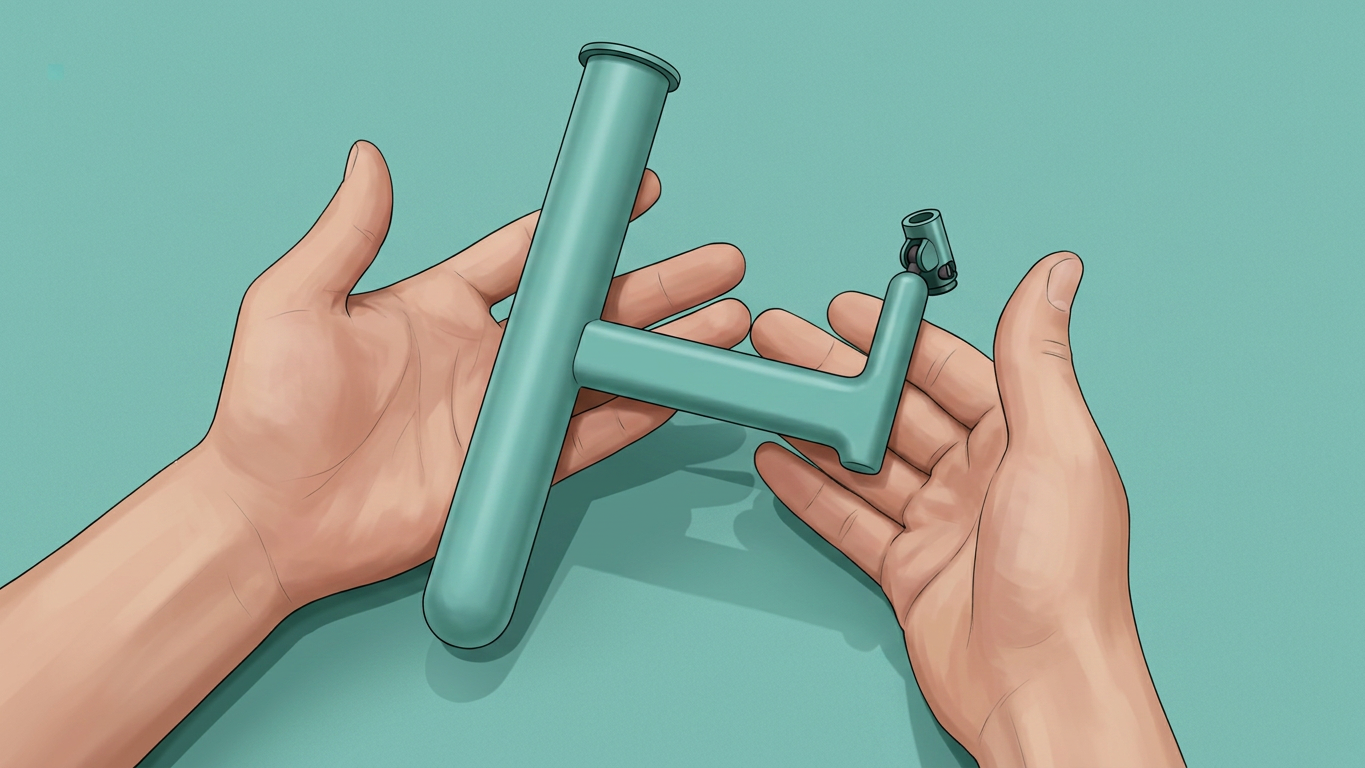

Напоминание: При разделении держателя катушки первое действие может потребовать усилий. Рекомендуется сначала покачать держатель вверх-вниз, а затем плавно вытащить его.

Шаг 6 - Включение и калибровка

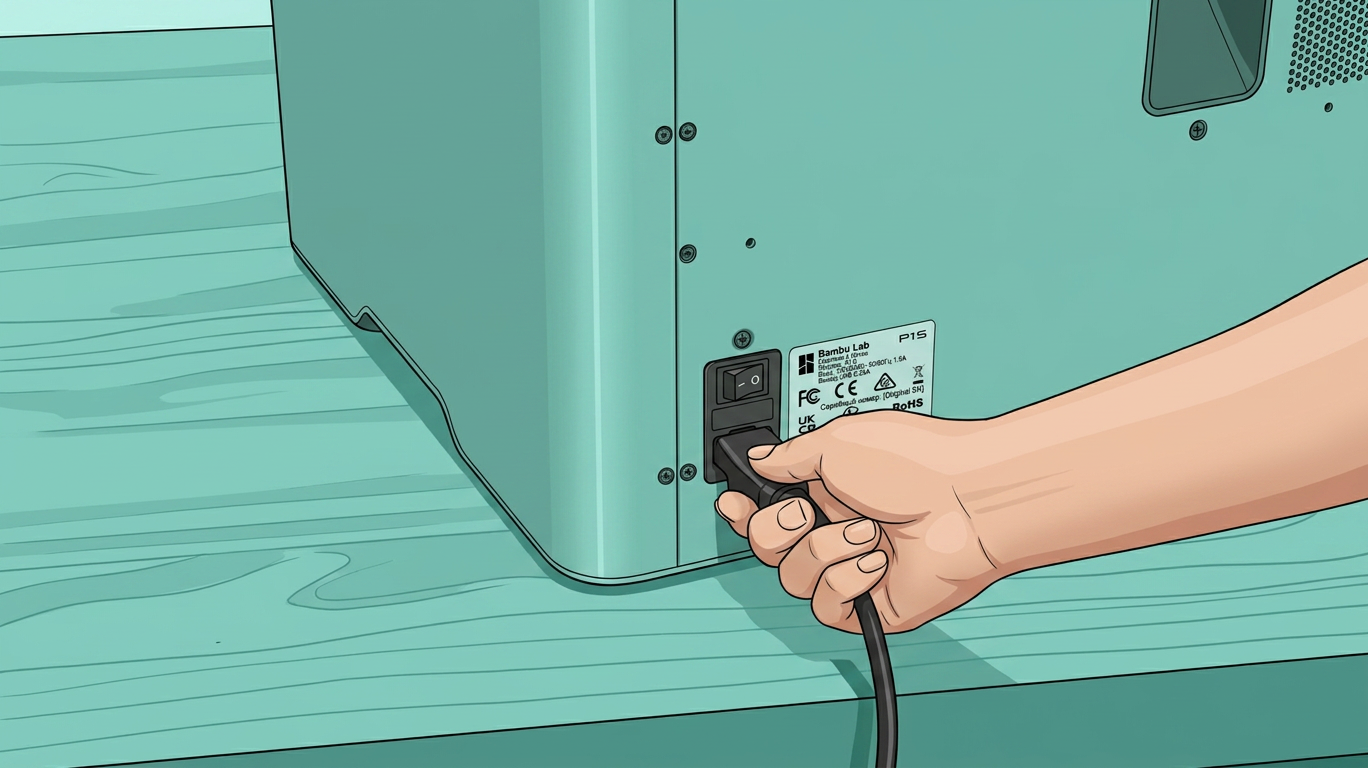

• Подключите кабель питания и включите принтер.

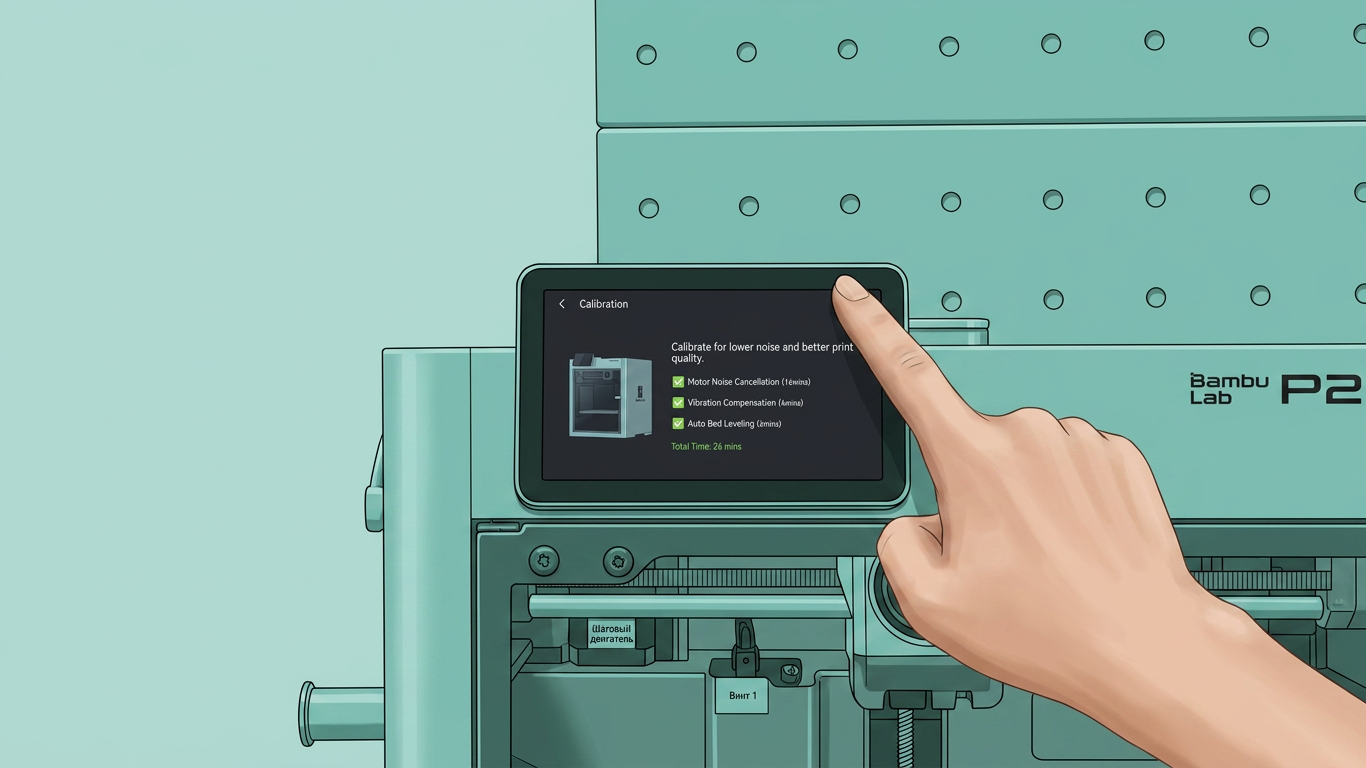

• Следуйте инструкциям на экране, чтобы завершить начальную калибровку.


Перед калибровкой убедитесь, что печатная платформа правильно установлена на нагреваемый стол.

• После калибровки удалите пену под нагреваемым столом.

Шаг 7 - Поместите коробку или контейнер для сбора филамента, выпадающего из желоба при промывке

Маленькая коробка, в которой поставляется филамент, — отличное решение до тех пор, пока не будет найдена лучшая альтернатива. Обязательно поместите контейнер под прямоугольным отверстием желоба для промывки сзади принтера (пример на P1S показан ниже).

Более постоянное решение можно будет напечатать позже, поискав контейнер для промывки P2S на MakerWorld.

Всё готово! Пожалуйста, обратитесь к P2S: Первая печать, чтобы начать первую печать.
