Как работает P2S?
3D-принтер P2S использует пластиковый филамент для создания трёхмерных объектов слой за слоем.
В большинстве случаев P2S может печатать 3D-модели в формате STL. Перед печатью файл необходимо предварительно обработать с помощью слайсера. Например, в Bambu Studio слайсер разбивает STL-файл на несколько слоев и преобразует каждый слой в инструкции, понятные машине, которые управляют траекторией движения и скоростью осей принтера.
Кроме того, программное обеспечение для слайсинга может интегрировать несколько параметров печати в сгенерированный код, такие как температура печати филамента, скорость экструзии и поддержки для определенных частей модели.
Система движения CoreXY
Bambu Lab P2S построен на архитектуре Core-XY, состоящей из двух шаговых двигателей и нескольких натяжных шкивов. Каждый шаговый двигатель соединён с инструментальной головкой с помощью отдельного ремня. Согласованная передача между двигателями и ремнями обеспечивает точное движение и позиционирование инструментальной головки.
Принцип работы
В системе Core-XY двигатели A и B независимо управляют двумя петлями ремня. Как показано ниже, когда левый двигатель B работает отдельно, он приводит в движение только левый ремень оси Y, заставляя инструментальную головку двигаться по диагонали под углом 45°.
Аналогично, когда правый двигатель A работает отдельно, он приводит в движение правый ремень оси Y, перемещая инструментальную головку по диагонали в противоположном направлении под углом 45°.
Такая конструкция снижает вес подвижных частей, обеспечивая более быстрое и плавное движение, а также улучшенное качество печати и эффективность. Для получения дополнительной информации о системе движения CoreXY посетите эту ссылку .

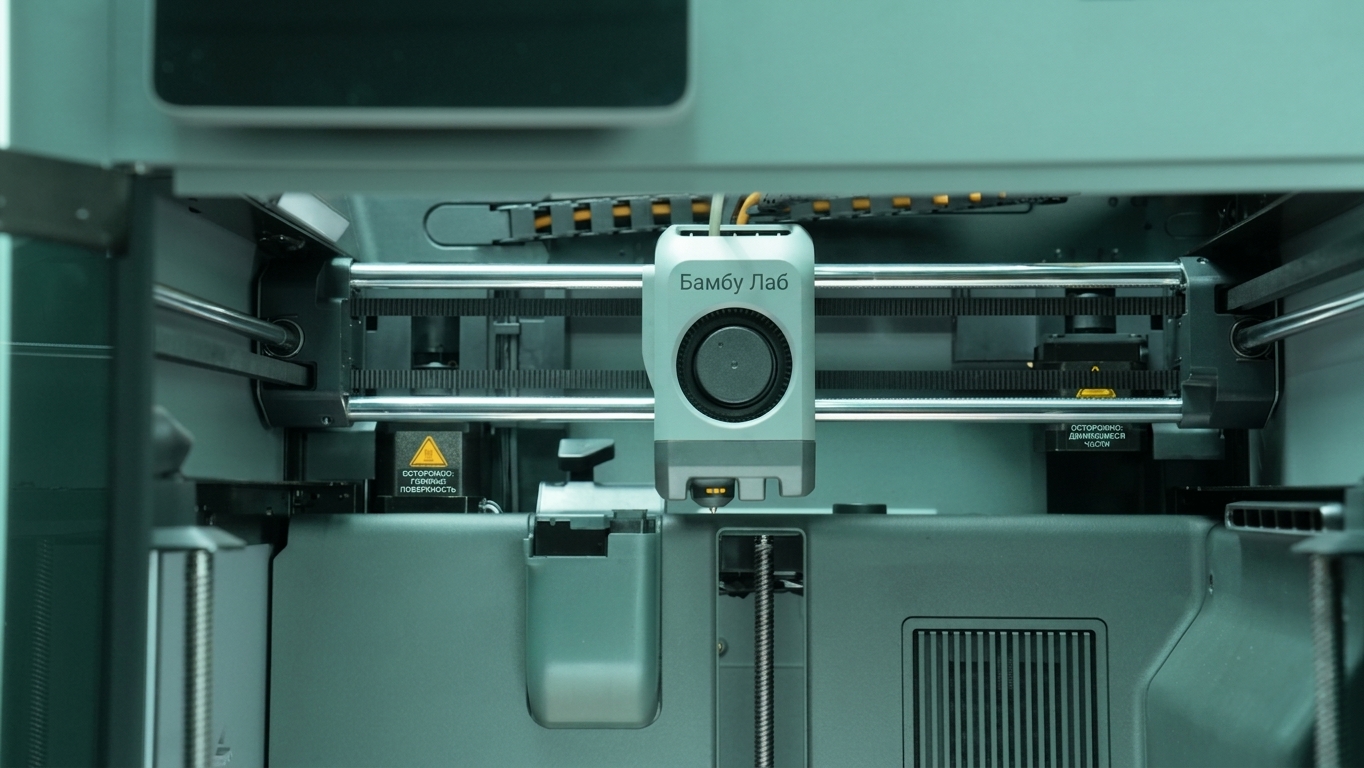

Ось X
Ось X управляет движением инструментальной головки слева направо. В отличие от конструкции с углеродными стержнями, используемой в серии X1/P1, P2S использует гладкие полые стальные стержни и ременную передачу. Гладкая поверхность облегчает очистку и упрощает плановое техническое обслуживание. Движение оси X приводится в действие обоими шаговыми двигателями A и B.
Ось Y
Ось Y управляет движением инструментальной головки спереди назад. Инструментальная головка и ось X перемещаются как единый узел вдоль стержней оси Y, расположенных по обеим сторонам рамы принтера. Это движение также приводится в действие двигателями A и B.

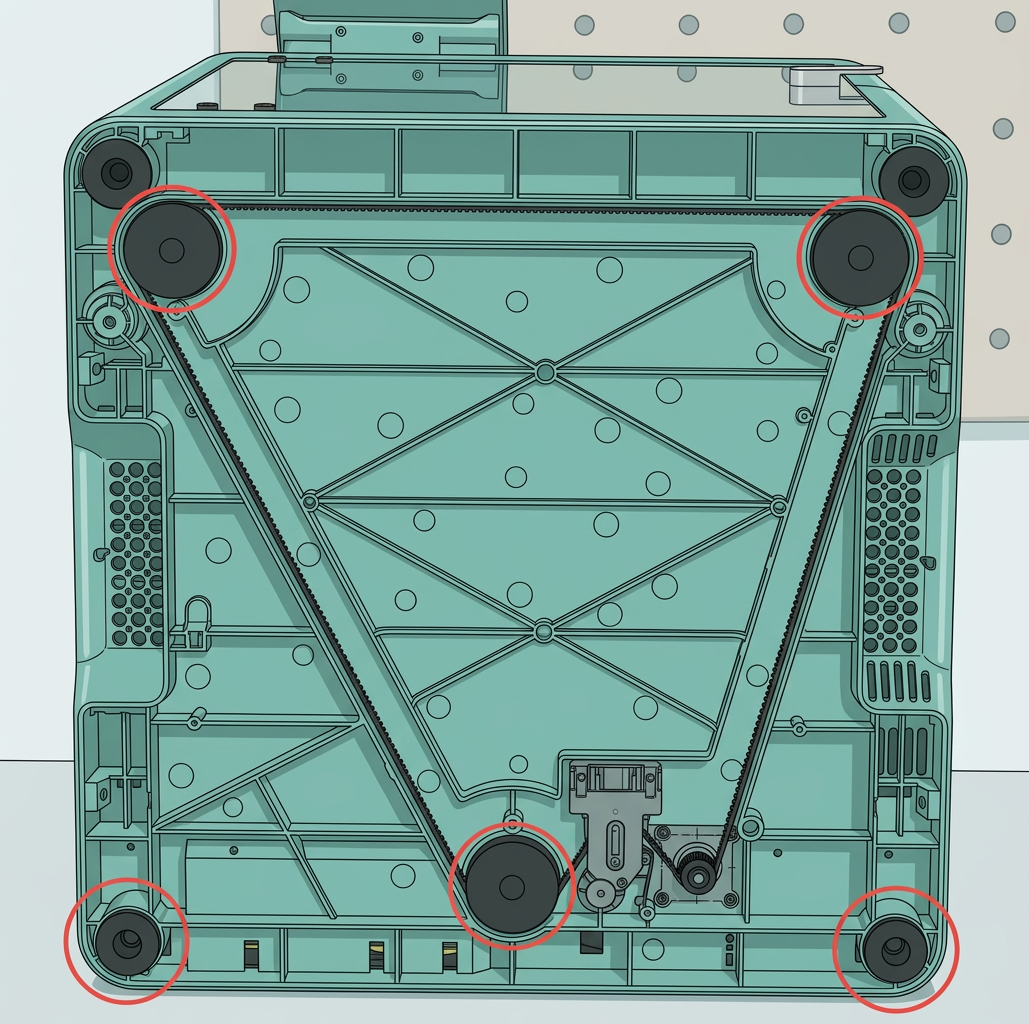

Ось Z
Ось Z состоит из ходовых винтов и линейных стержней, расположенных в переднем левом, переднем правом и заднем центральном участках нагреваемого стола. Три ходовых винта соединены с одним шаговым двигателем оси Z с помощью ремня, обеспечивая синхронное вращение и подъём платформы. Направляющие стержни обеспечивают точное позиционирование, подавляя люфт, вызванный вращением винта, и удерживая платформу стабильной.
 |  |
Инструментальная головка
Инструментальная головка является одним из самых важных компонентов 3D-принтера. Она нагревает, плавит и экструдует филамент с высокой точностью, нанося его слой за слоем для формирования модели. Инструментальная головка состоит из нескольких ключевых частей:

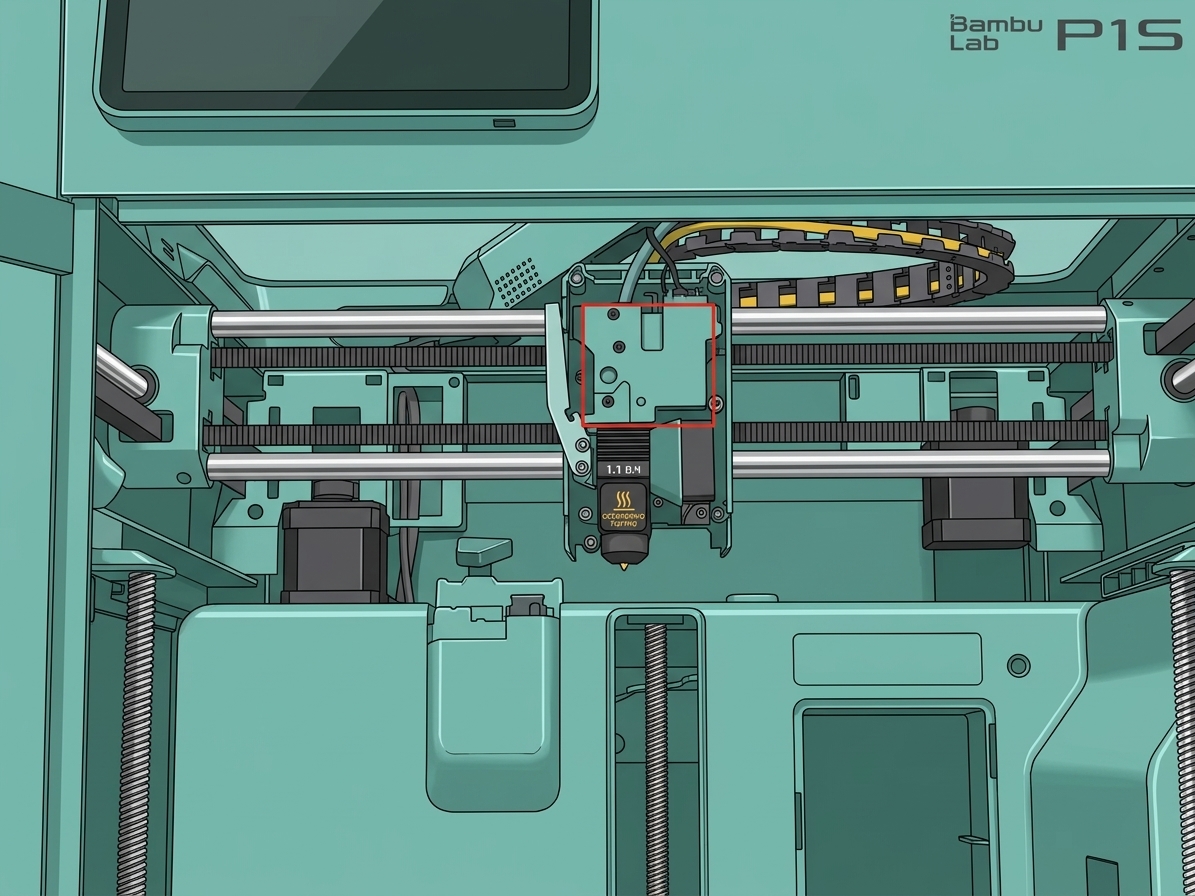

Экструдер
Экструдер захватывает и подаёт филамент в хотэнд, где он плавится и выдавливается через сопло. Точная экструзия и ретракция критически важны для размерной точности и качества поверхности.
Ключевые компоненты экструдера:

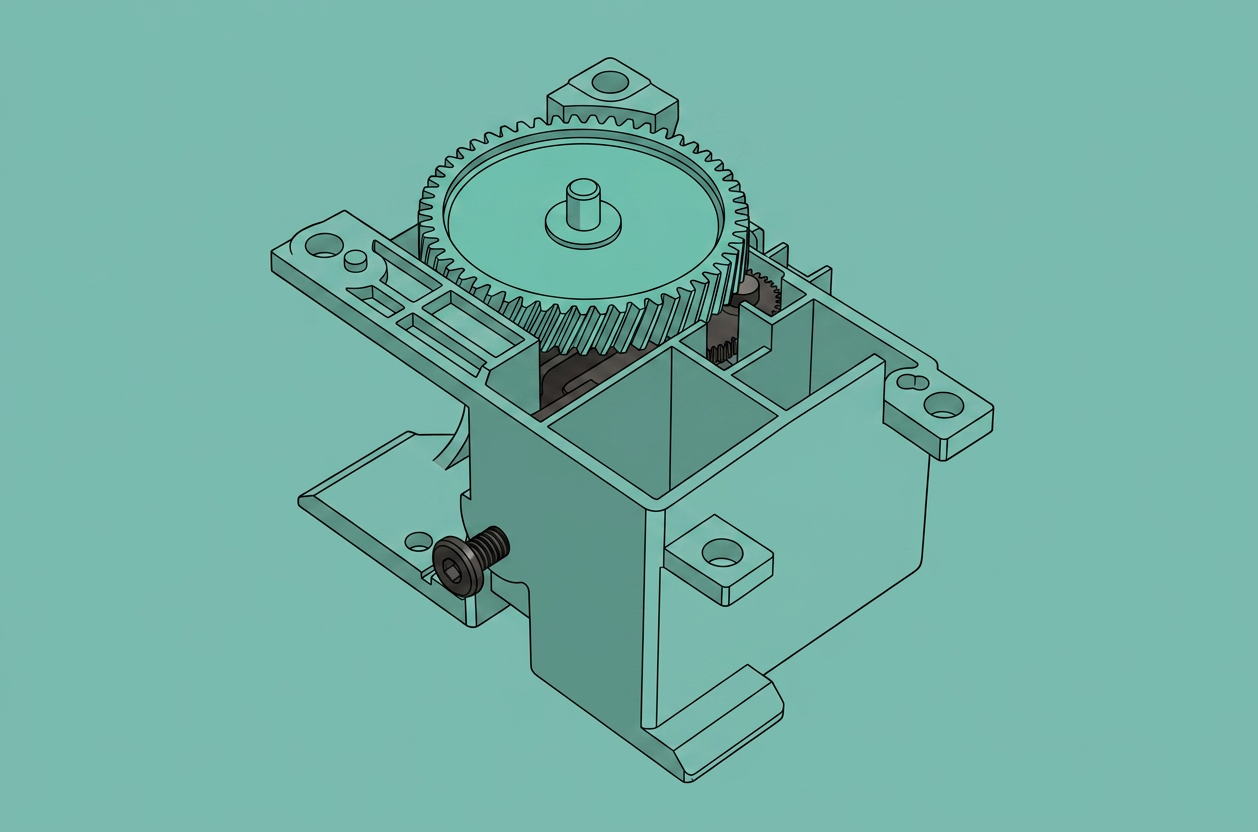

- Зубчатая передача : Закалённые стальные приводные шестерни (ведущая и ведомая шестерни) точно подают филамент под управлением шагового двигателя.
- Двигатель экструдера : Расположен сзади экструдера. Это высокоточный синхронный двигатель постоянного магнита (разработан Bambu Lab), который приводит в движение шестерни и отслеживает изменения сопротивления. Поддерживает обнаружение запутывания филамента, обеспечивая плавную работу.
-motor.jpg" src="/pages/images/wiki_new_p2s_manual_p2s
Узел хотэнда
Хотэнд нагревает филамент до целевой температуры и наносит его тонкими слоями для построения модели. Он включает:
- Модуль нагрева. Состоит из нагревателя, датчика температуры NTC и быстросъемного фиксатора. Обеспеч
