Держатель катушки / Разъем трубки PTFE
Держатель катушки:Пластиковый кронштейн, закрепленный на задней панели принтера для удержания внешней катушки филамента.
Разъем трубки PTFE:Соединитель, используемый для подключения трубки PTFE к катушке филамента.

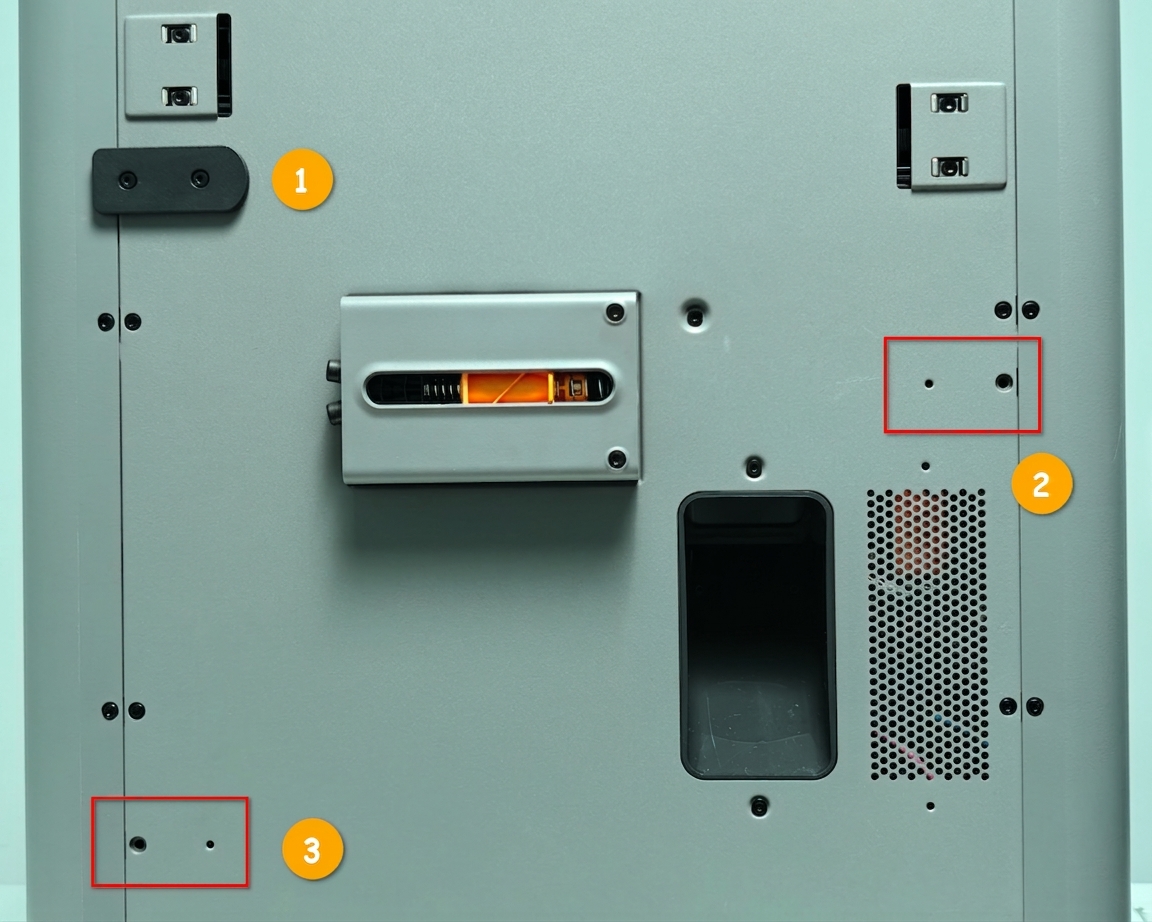

Примечание: На задней панели принтера есть три позиции для установки держателя катушки, которые можно выбрать в соответствии с личными потребностями.

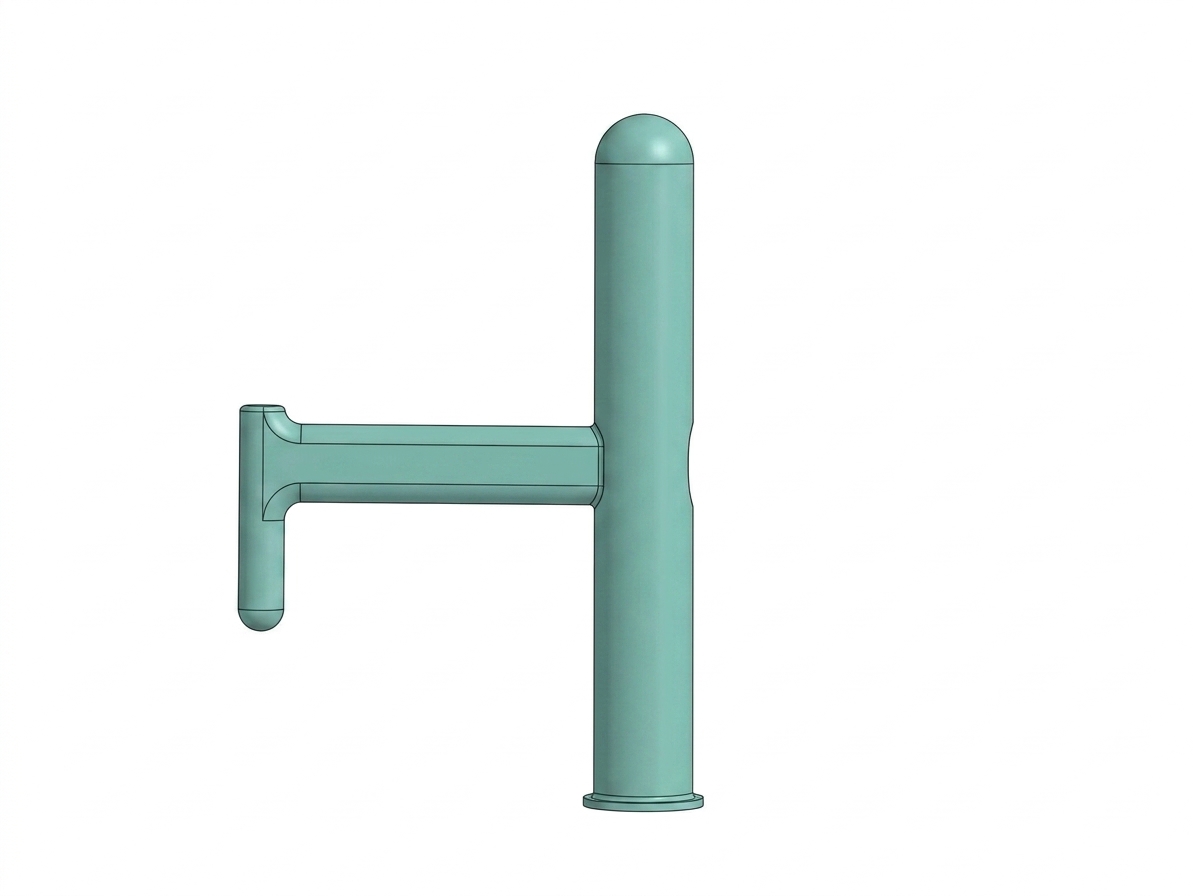

Дополнительный держатель катушки можно напечатать, загрузив 3mf ниже или используя встроенные модели.
spool_holder.gcode.3mf
Когда использовать это руководство
- Держатель катушки поврежден
- Разъем трубки PTFE вышел из строя
Примечание:Это руководство также можно использовать как справочное при изменении положения разъема трубки PTFE.
Необходимые инструменты и материалы
- Новый держатель катушки
- Шестигранный ключ H2.0
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей среды.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне зажимая, не повреждая и не оказывая давление налюбые открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.
Снятие держателя катушки
Шаг 1: Снимите держатель катушки
Удерживайте держатель катушки и вытяните его со стороны принтера.
Шаг 2: Разберите держатель катушки
Удерживайте конец, где установлен соединитель трубки филамента, упритесь в вал катушки и приложите усилие, чтобы отделить держатель катушки.
Важное напоминание: При отделении держателя катушки первое действие может быть немного затруднительным. Рекомендуется сначала потрясти держатель вверх-вниз, а затем плавно вытянуть его.
Шаг 3: Снимите разъем трубки PTFE

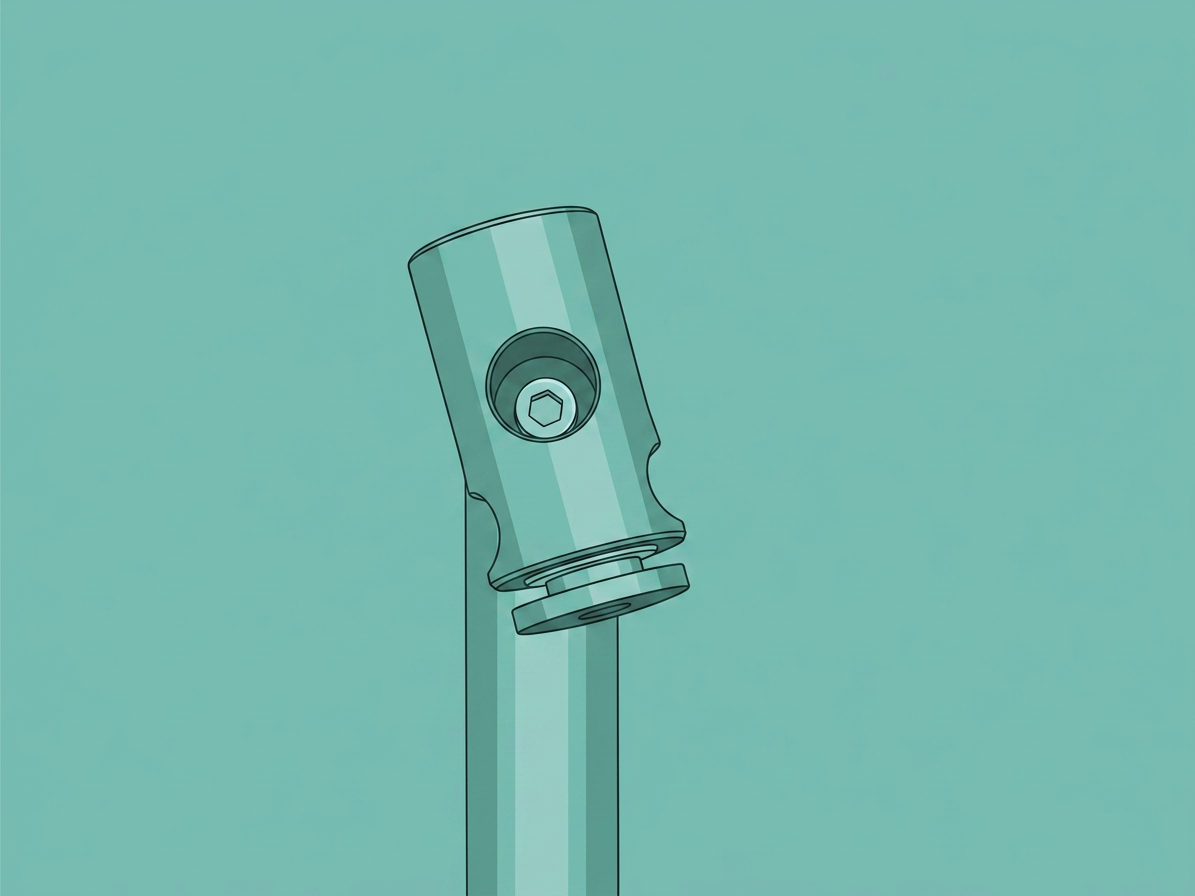

Используйте шестигранный ключ H2.0, чтобы открутить винт с круглой головкой и снять разъем трубки PTFE.
Шаг 4: Снимите основание держателя катушки

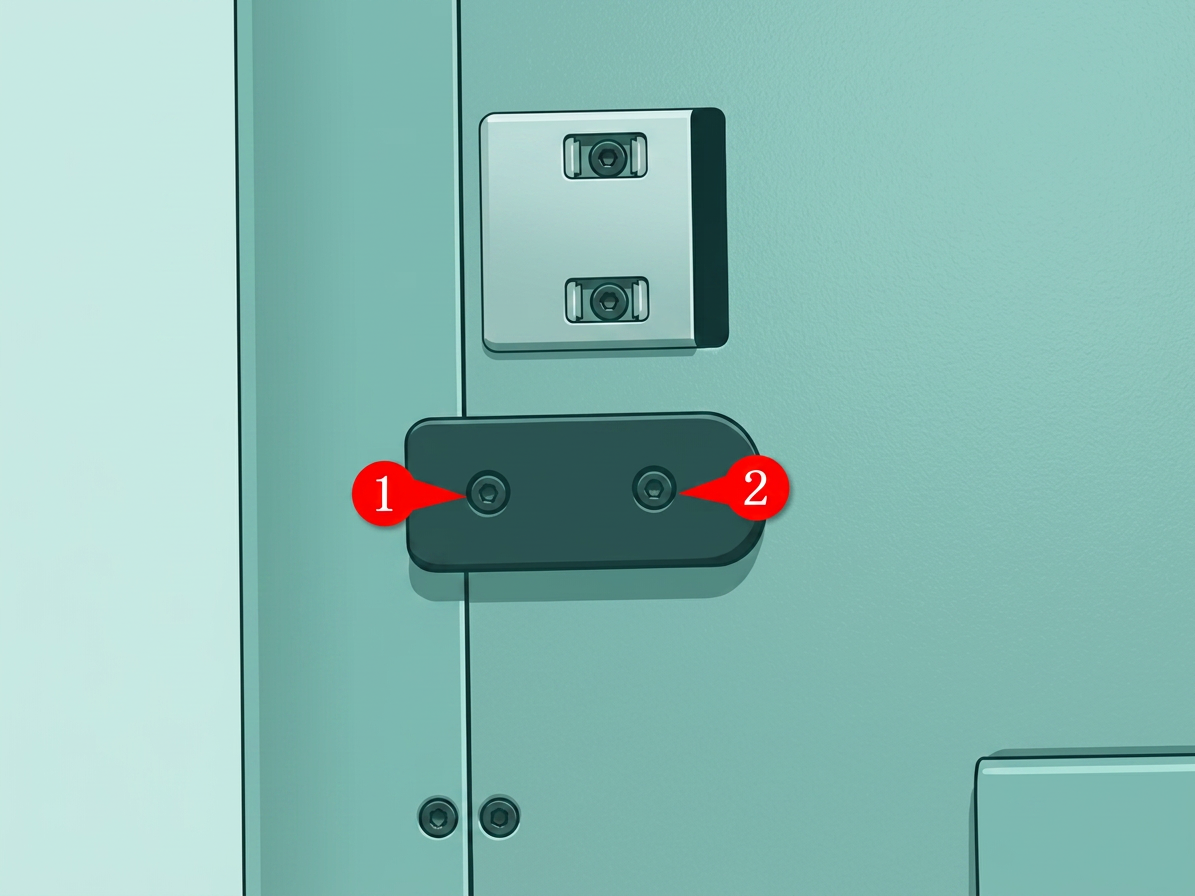

Используйте шестигранный ключ H2.0, чтобы открутить два винта и снять основание держателя катушки.
Установка держателя катушки

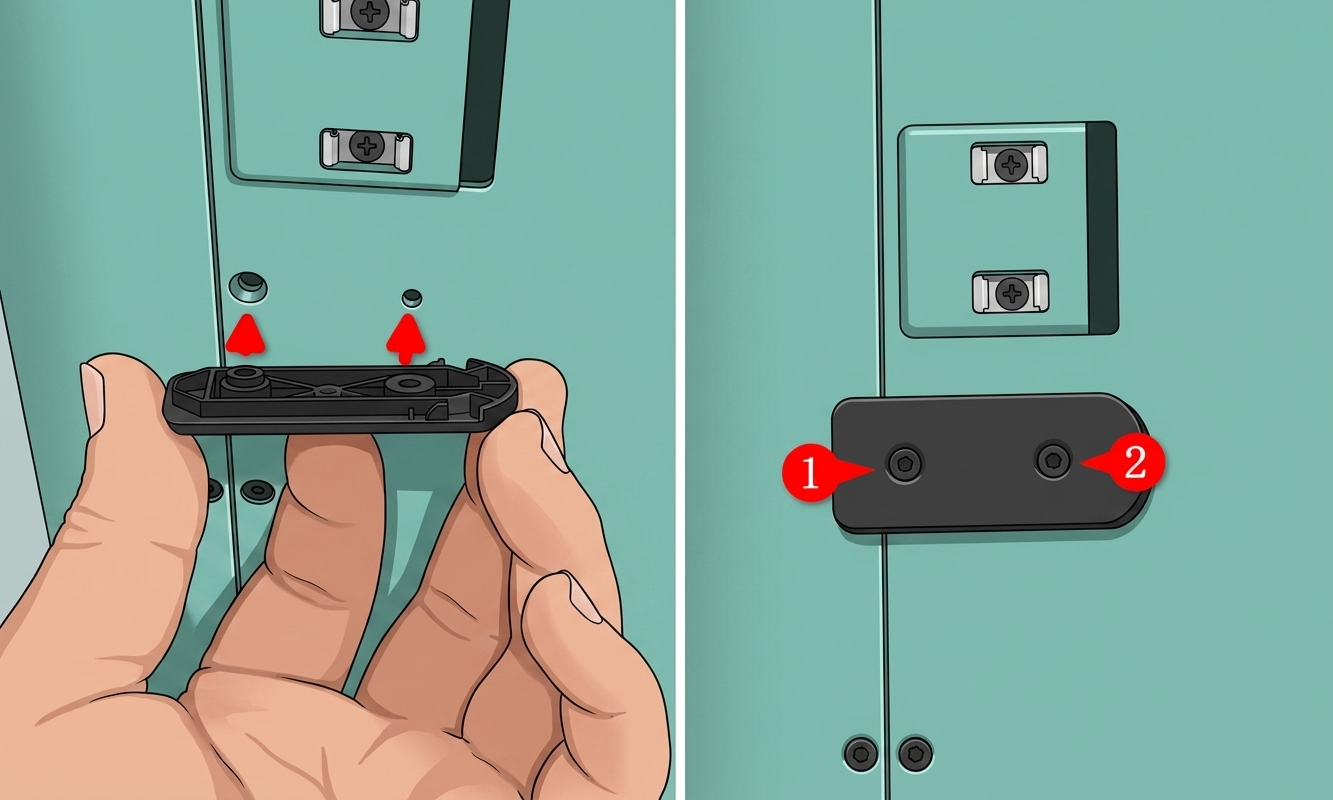

Шаг 1: Установите основание держателя катушки
Разместите основание держателя катушки в желаемом положении установки и закрепите его двумя винтами.
Шаг 2: Установите разъем трубки PTFE
Установите разъем трубки PTFE на кронштейн трубки и затяните винт с круглой головкой с помощью шестигранного ключа H2.0.
Шаг 3: Установите держатель катушки
Установите катушку на основание держателя и убедитесь, что вы слышите щелчок, указывающий на правильную фиксацию.

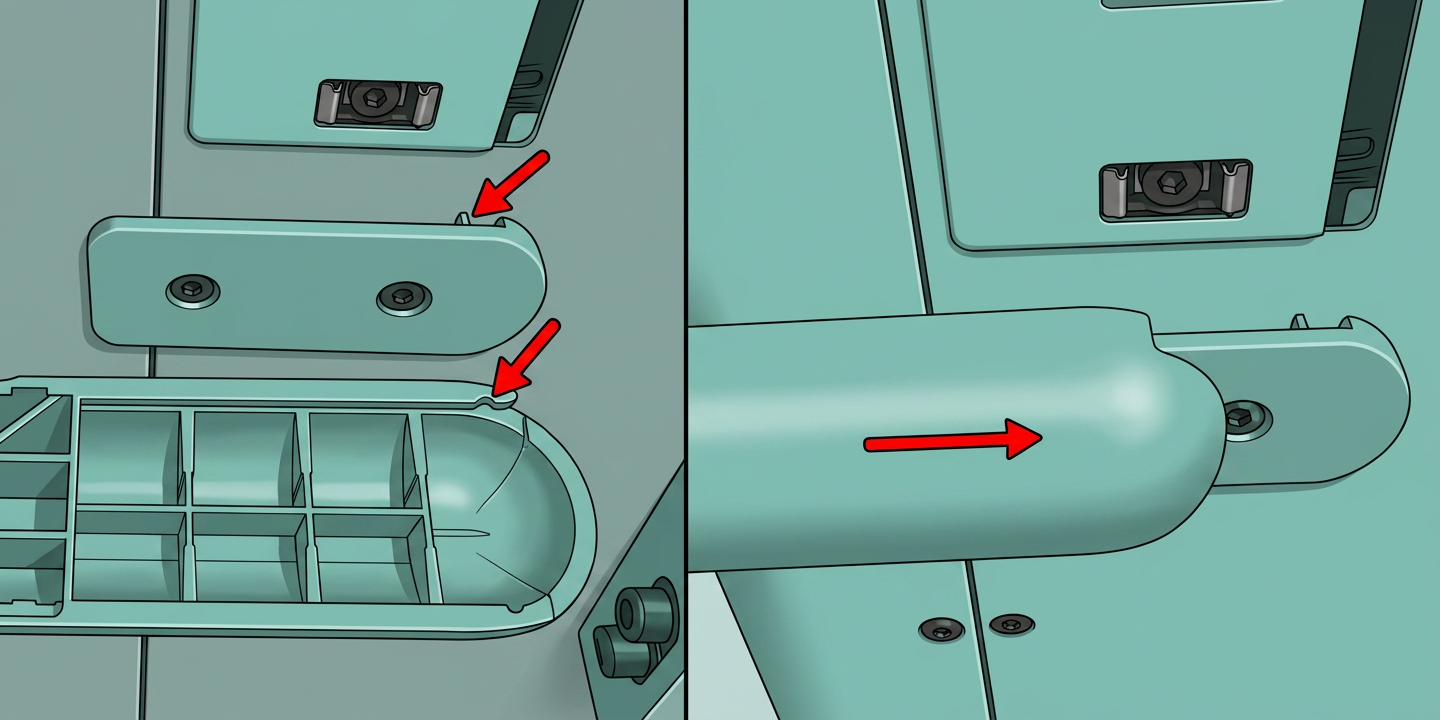

Шаг 4: Подсоедините держатель катушки и кронштейн трубки филамента

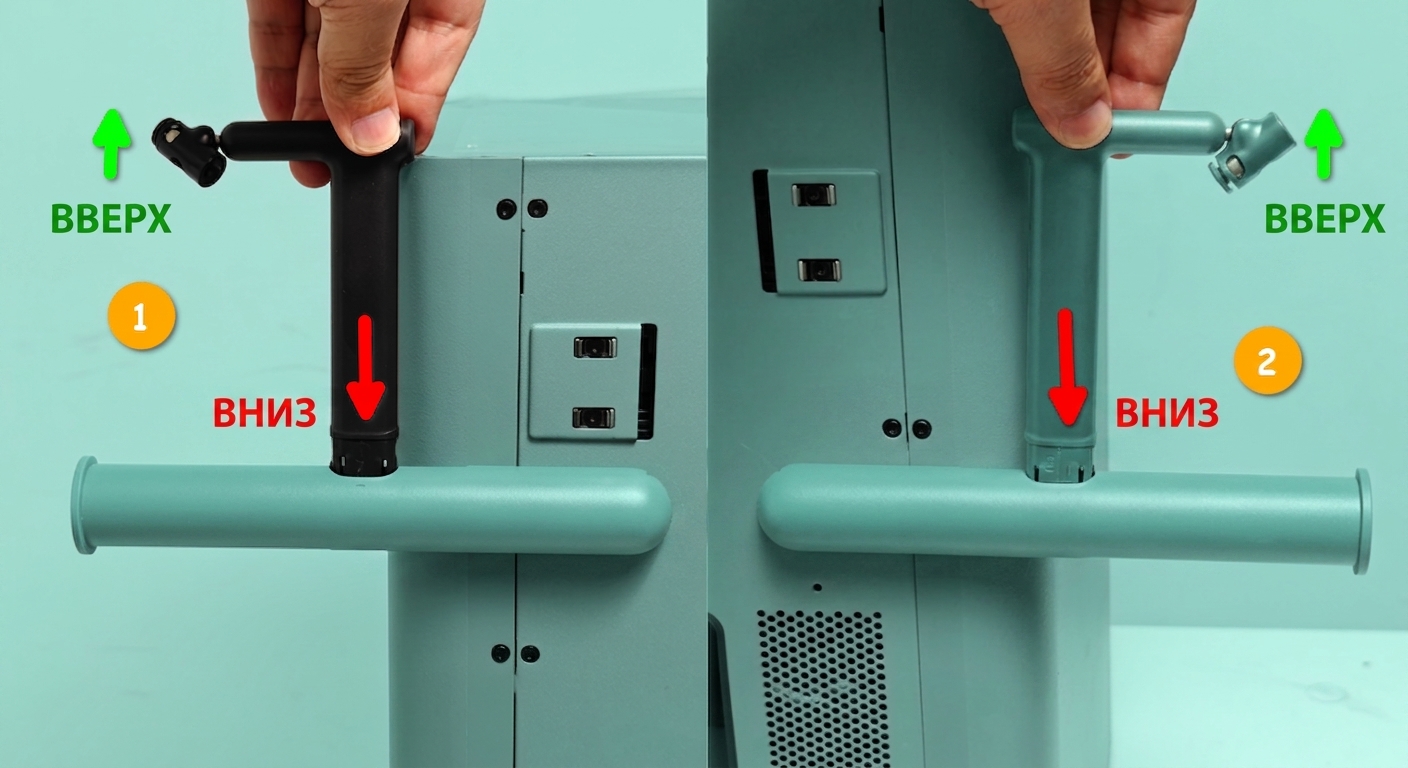

Выровняйте кронштейн трубки с монтажным отверстием, затем подключите его к держателю катушки. Установка вала катушки отдельно может помочь предотвратить ошибки в ориентации разъема трубки PTFE.
Проверка функциональности
- Держатель катушки должен полностью закрывать основание держателя и не должен легко скользить.
- Разъем трубки PTFE должен быть направлен вверх.
