Задняя крышка сенсорного экрана

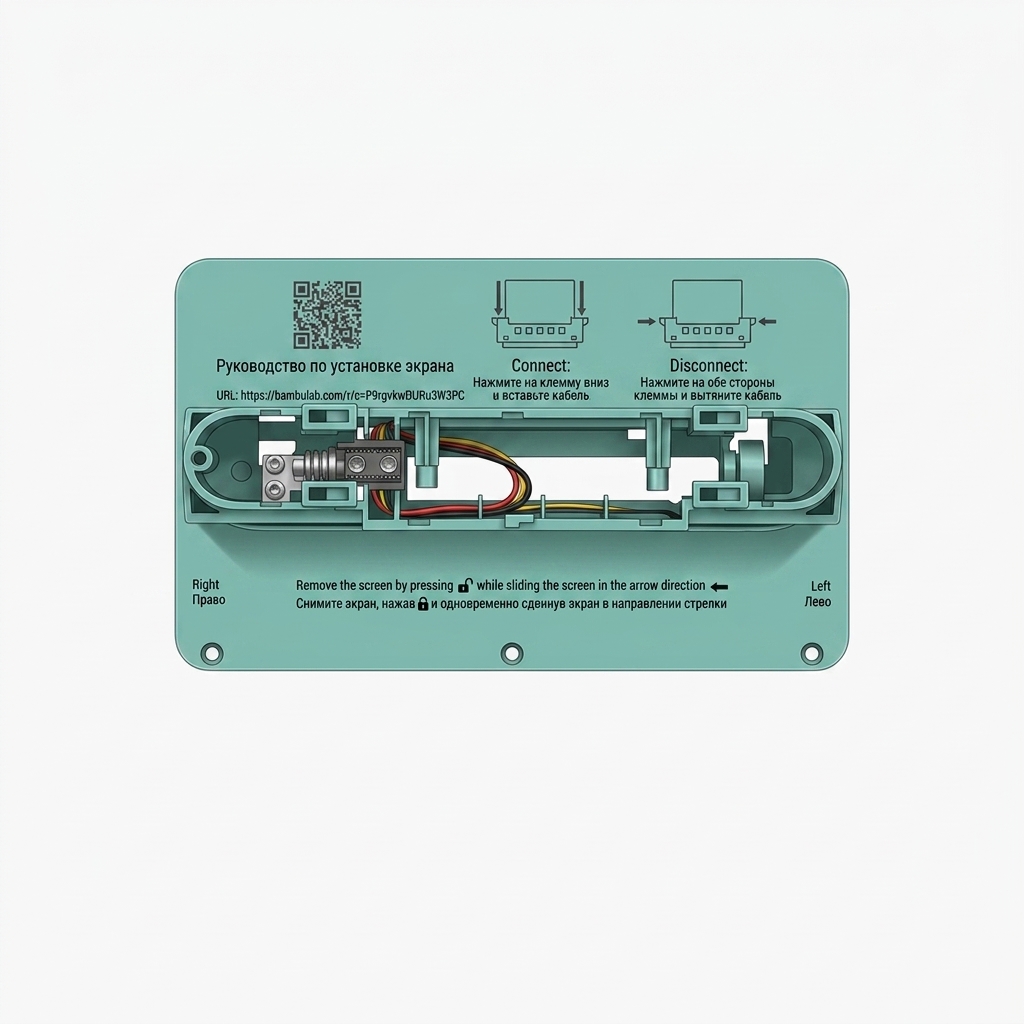

Задняя крышка экрана — это компонент, устанавливаемый на задней панели экрана. Она имеет зажимы, которые крепят экран к принтеру. Комплект поставки задней крышки экрана включает:
- Задняя крышка экрана * 1
- Винт BT2x5 * 5
Когда использовать это руководство
- Задняя крышка экрана повреждена.
- Петля задней крышки экрана сломана.
Необходимые инструменты и материалы
- Новая задняя крышка экрана * 1
- Шестигранный ключ H1.5
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей среды.
Когда выполнение задачи по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголенные провода, разъемы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытыми участками кожи.
Если у вас возникли вопросы или проблемы, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.
Снятие задней крышки экрана
Шаг 1: Снятие экрана

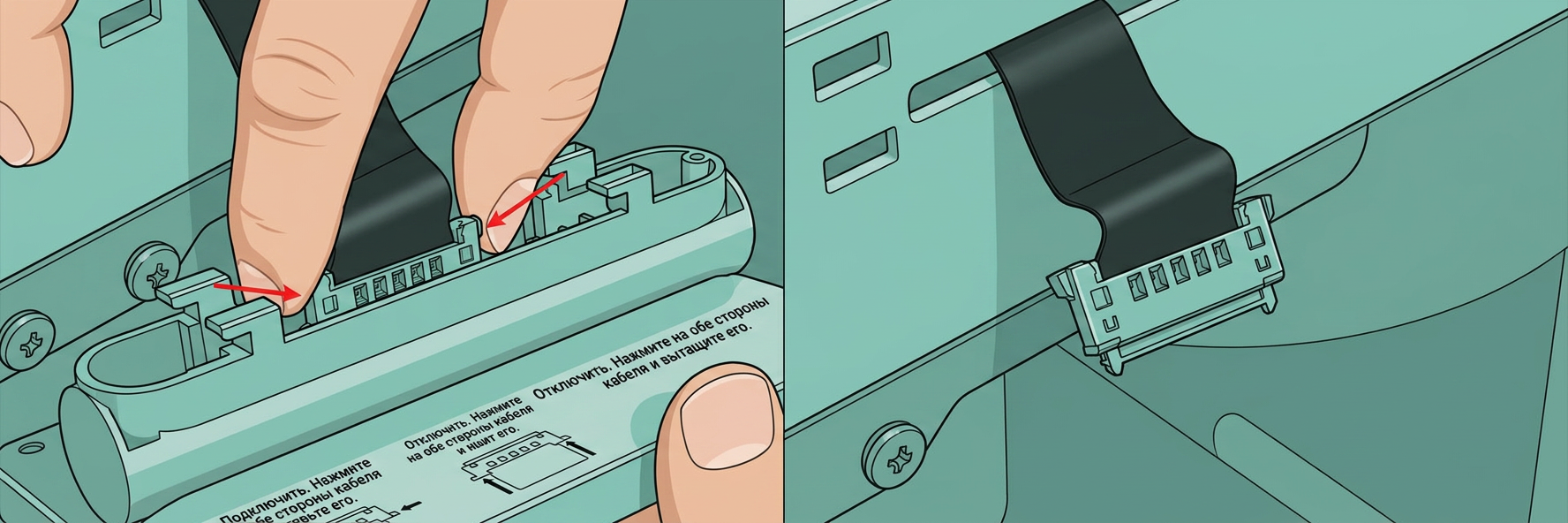

См. инструкции позамене сенсорного экранадля снятия экрана.
Шаг 2: Снятие задней крышки сенсорного экрана

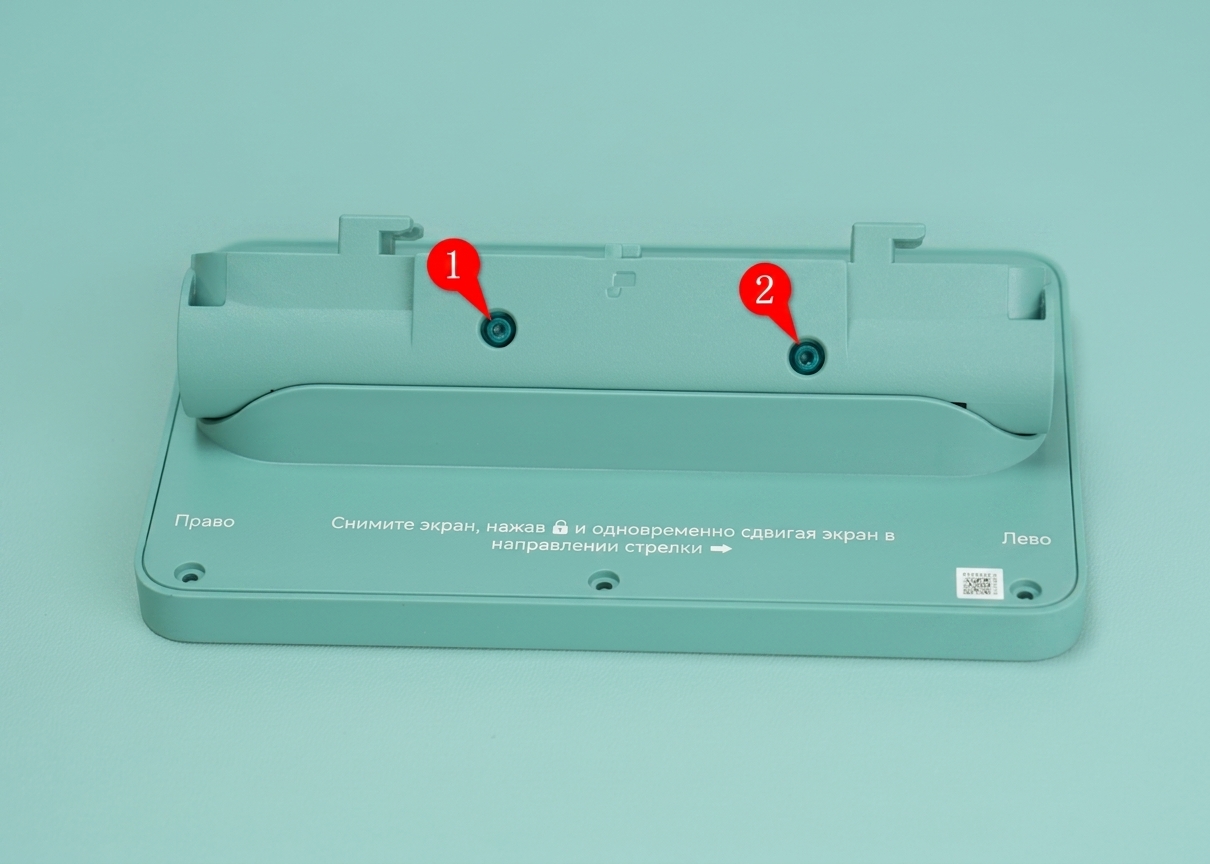

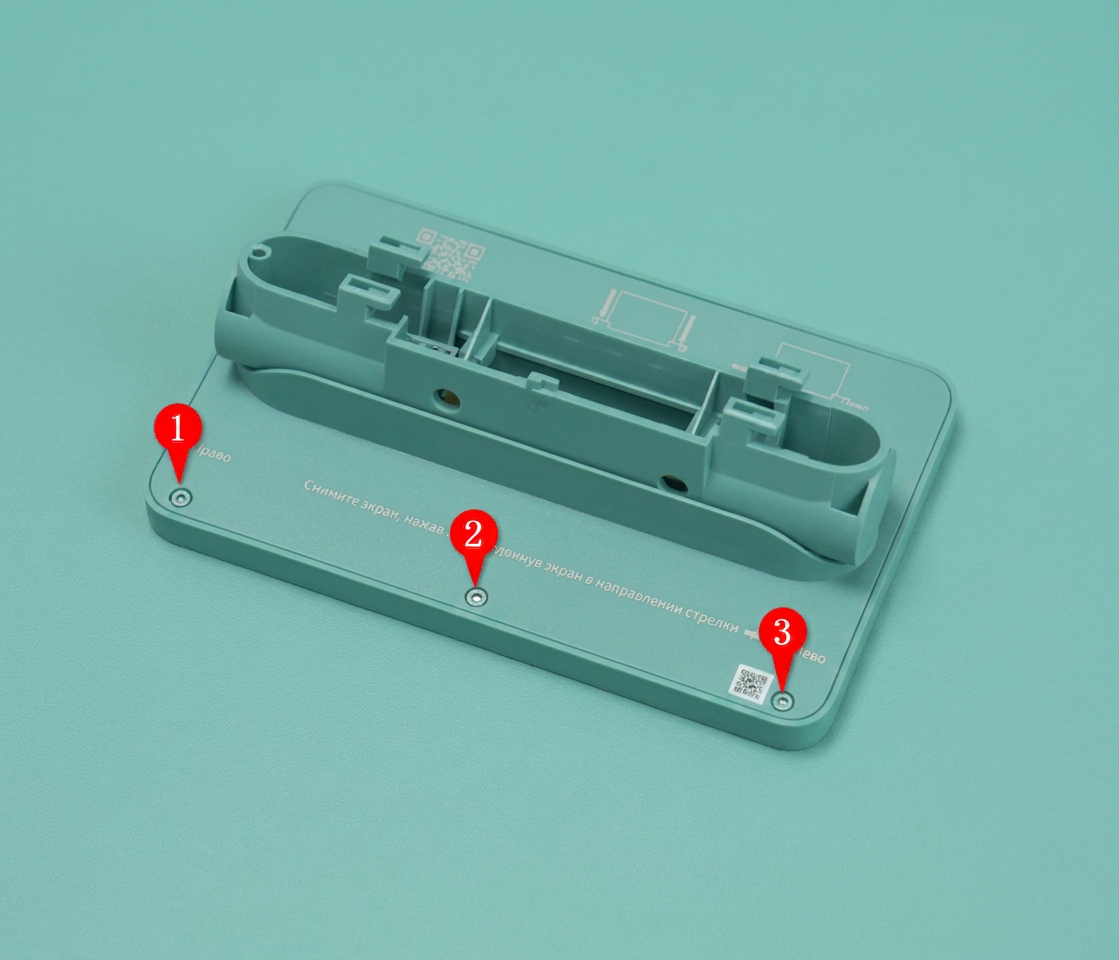

Используйте шестигранный ключ H1.5 для откручивания трех винтов BT2x5, крепящих заднюю крышку экрана. Затем используйте шестигранный ключ H1.5 для откручивания двух винтов BT2x5, крепящих плату интерфейса шлейфа экрана.
 |
 |

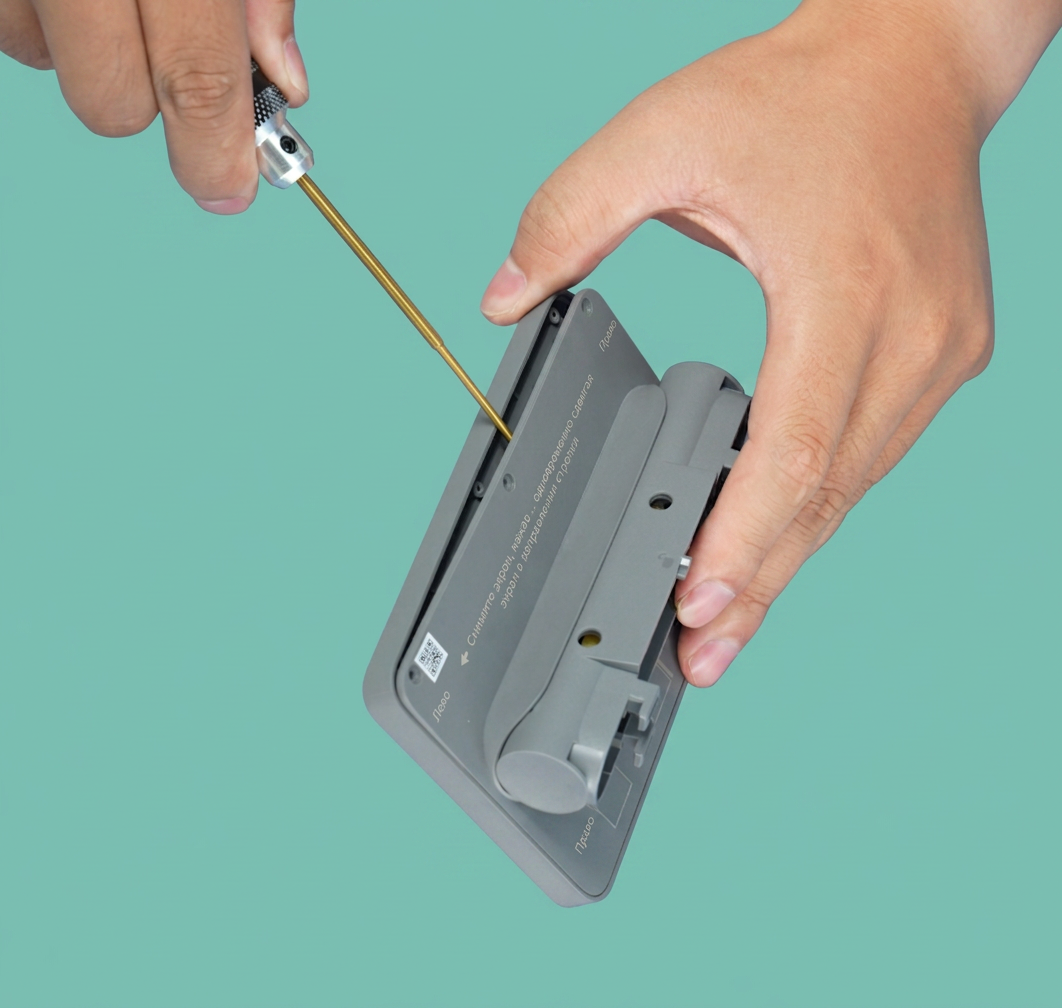

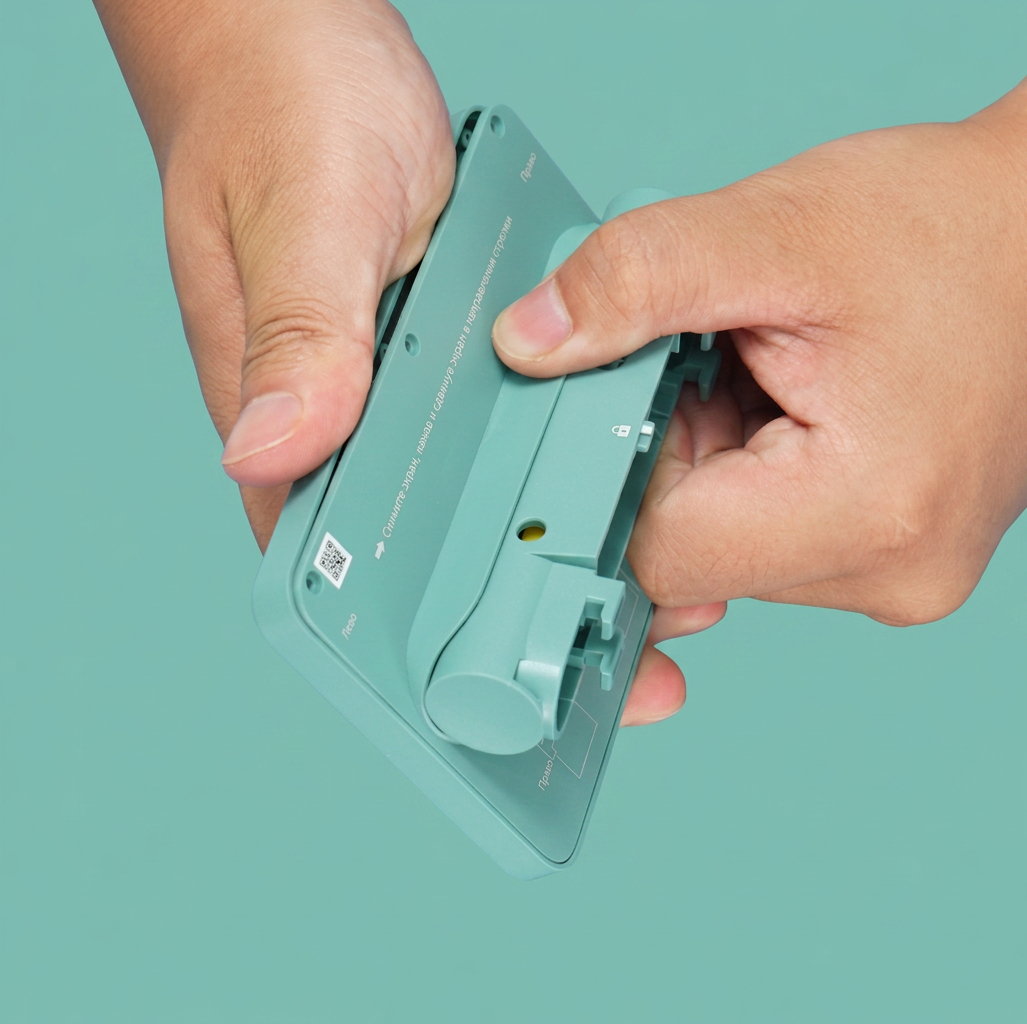

Удерживая петлю, аккуратно потяните её вверх, чтобы открыть паз под отверстием для винта. Затем аккуратно отщелкните зажимы с обеих сторон вдоль отверстия. После освобождения боковых зажимов потяните заднюю крышку вниз, чтобы отсоединить верхние зажимы, затем снимите заднюю крышку.
Избегайте принудительного отсоединения задней крышки, так как это может привести к повреждению.
 |
 |
 |
Установка задней крышки сенсорного экрана
Шаг 1: Установка задней крышки сенсорного экрана

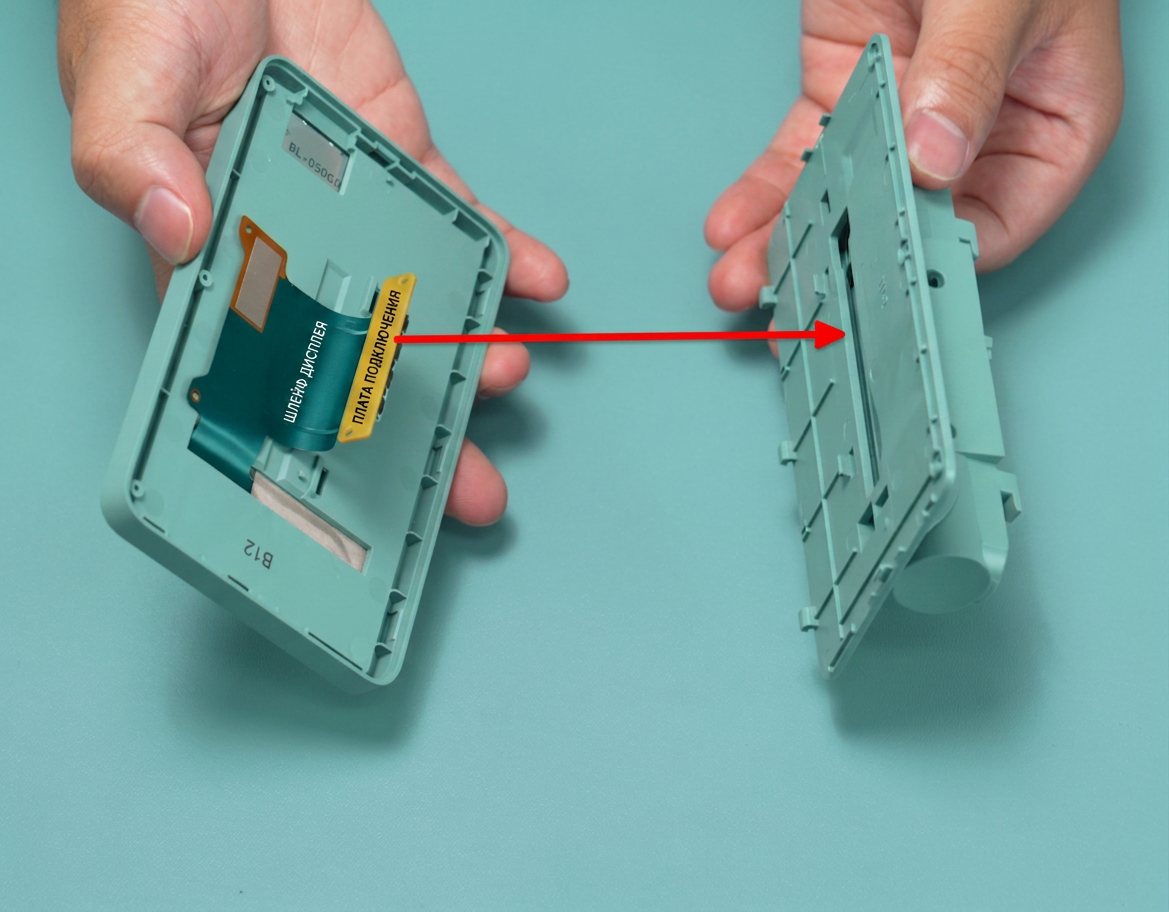

Пропустите плату интерфейса шлейфа экрана через петлю задней крышки (убедитесь в правильной ориентации) и совместите плату интерфейса с отверстиями для винтов.
 |
 |

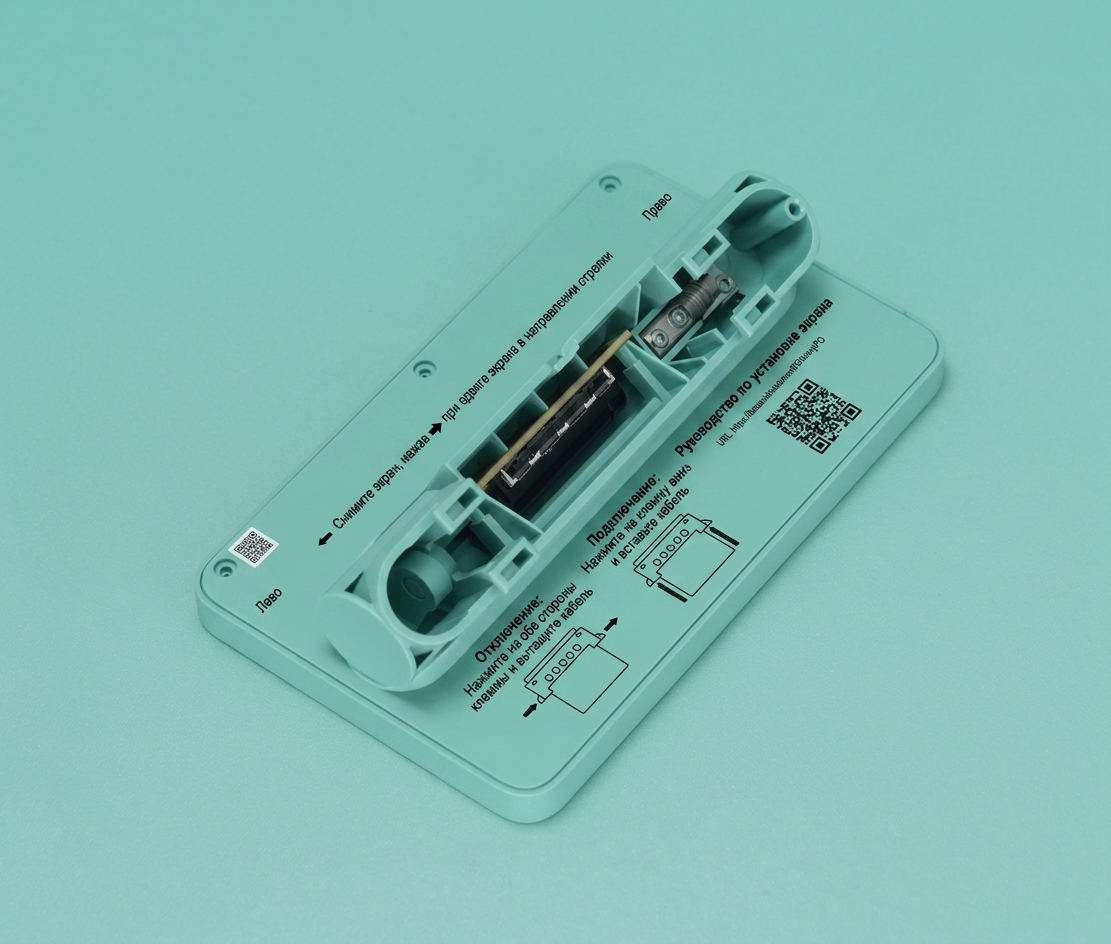

Сначала вставьте нижнюю часть задней крышки экрана в экран, убедившись, что она установлена заподлицо. Затем нажмите по краям, чтобы защелкнуть зажимы.
 |
 |
Используйте шестигранный ключ H1.5 для затягивания двух винтов BT2x5, крепящих интерфейс шлейфа экрана. Затем, используя тот же шестигранный ключ, затяните три винта BT2x5, крепящих заднюю крышку экрана.
|
|
Шаг 2: Установка экрана

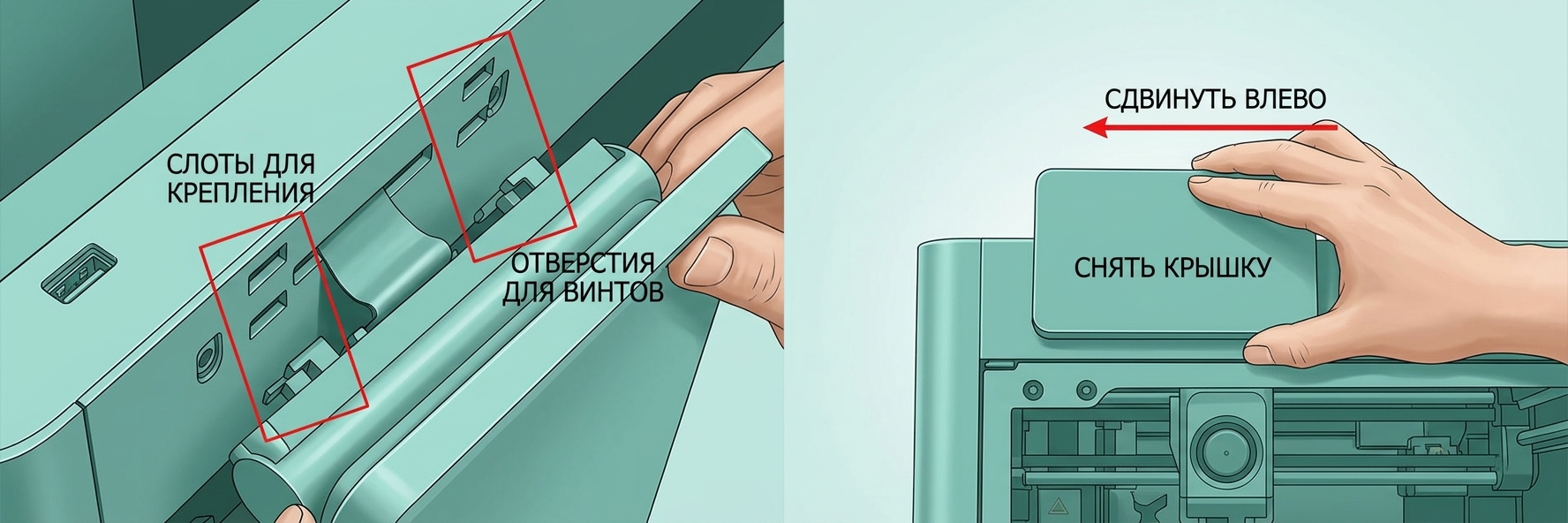

См. инструкции позамене экранадля правильной установки экрана.
Проверка работоспособности
- Проверьте, надежно ли закреплен экран на принтере.
- Включите принтер и убедитесь, что экран отображает изображение корректно и сенсорный экран работает нормально.
