Кабель FPC сенсорного экрана
5-дюймовый сенсорный экран спереди P2S подключен к AP-плате через ленточный кабель гибкой печатной платы (FPC).
Когда использовать это руководство
Кабель FPC, соединяющий экран и AP-плату, поврежден.
Необходимые инструменты и материалы

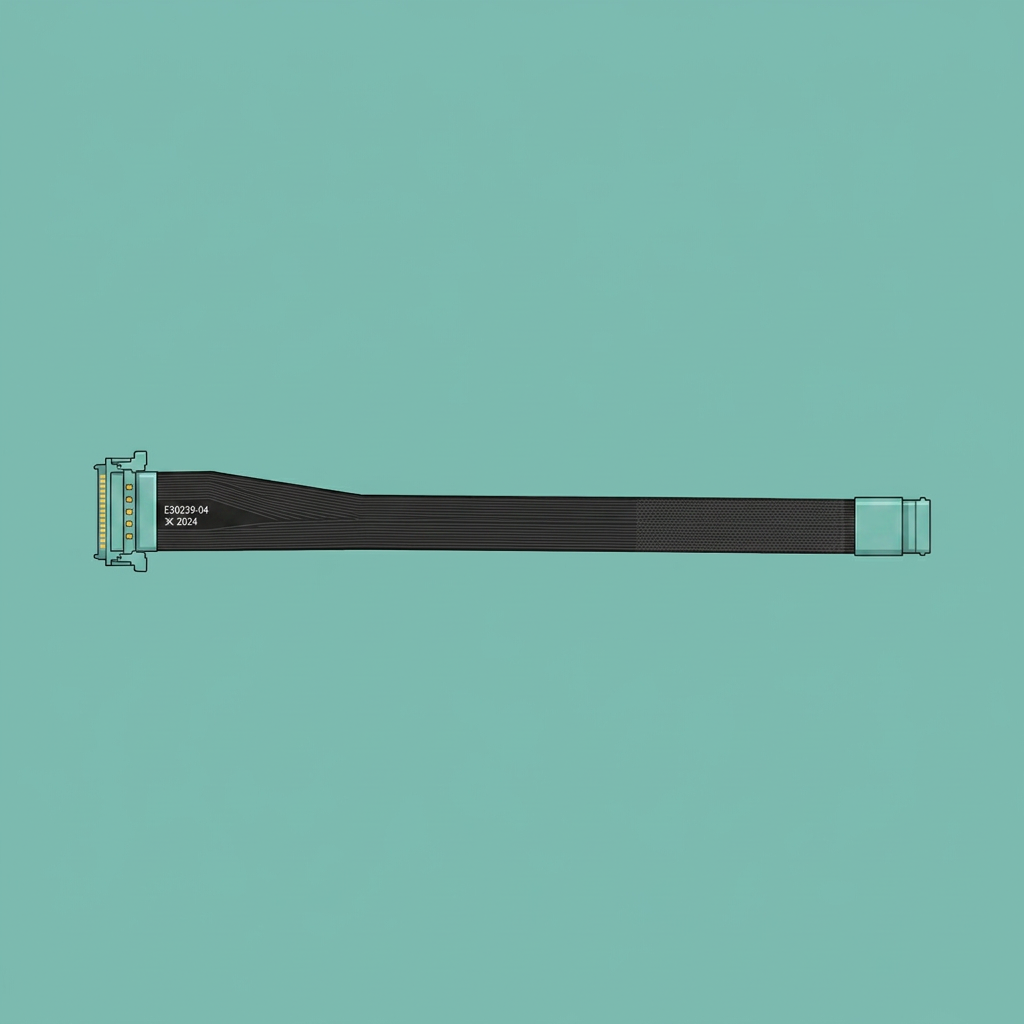

- Новый кабель FPC экрана
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте источник питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск удара током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача технического обслуживания требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые оголенные провода, разъемы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новую заявку на нашей странице поддержкидля получения помощи.
Снятие кабеля сенсорного экрана
Шаг 1: Снятие экрана

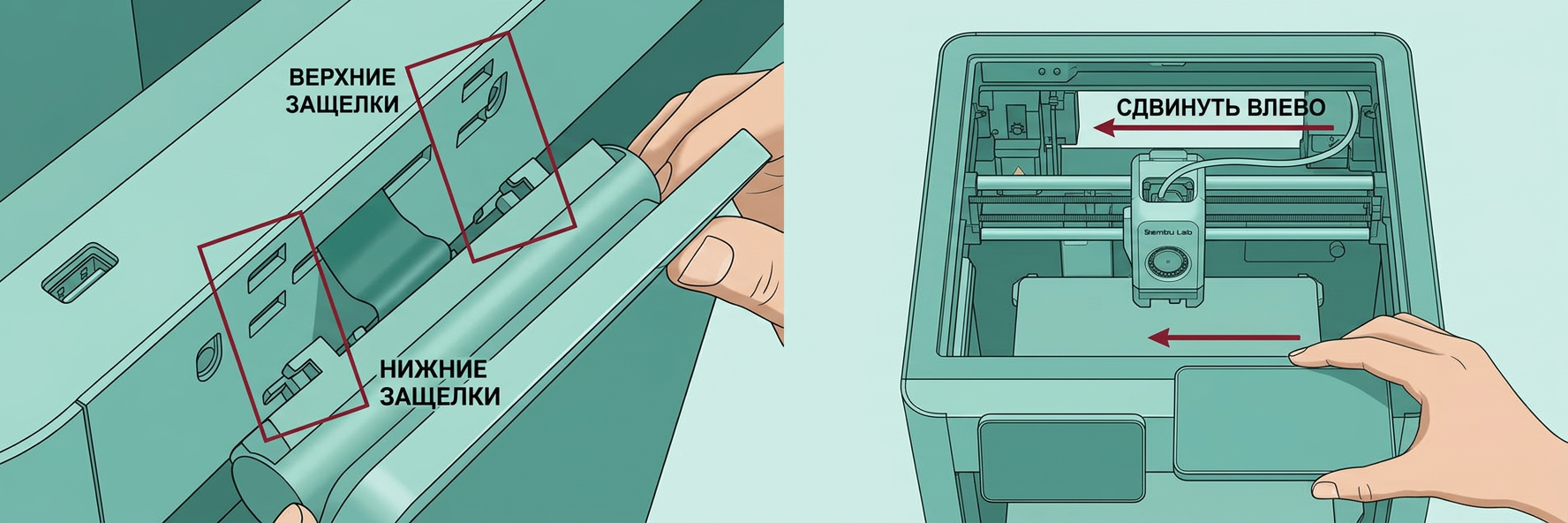

Сначала обратитесь кРуководству по замене экранастранице wiki для снятия экрана.
Шаг 2: Снятие кабеля

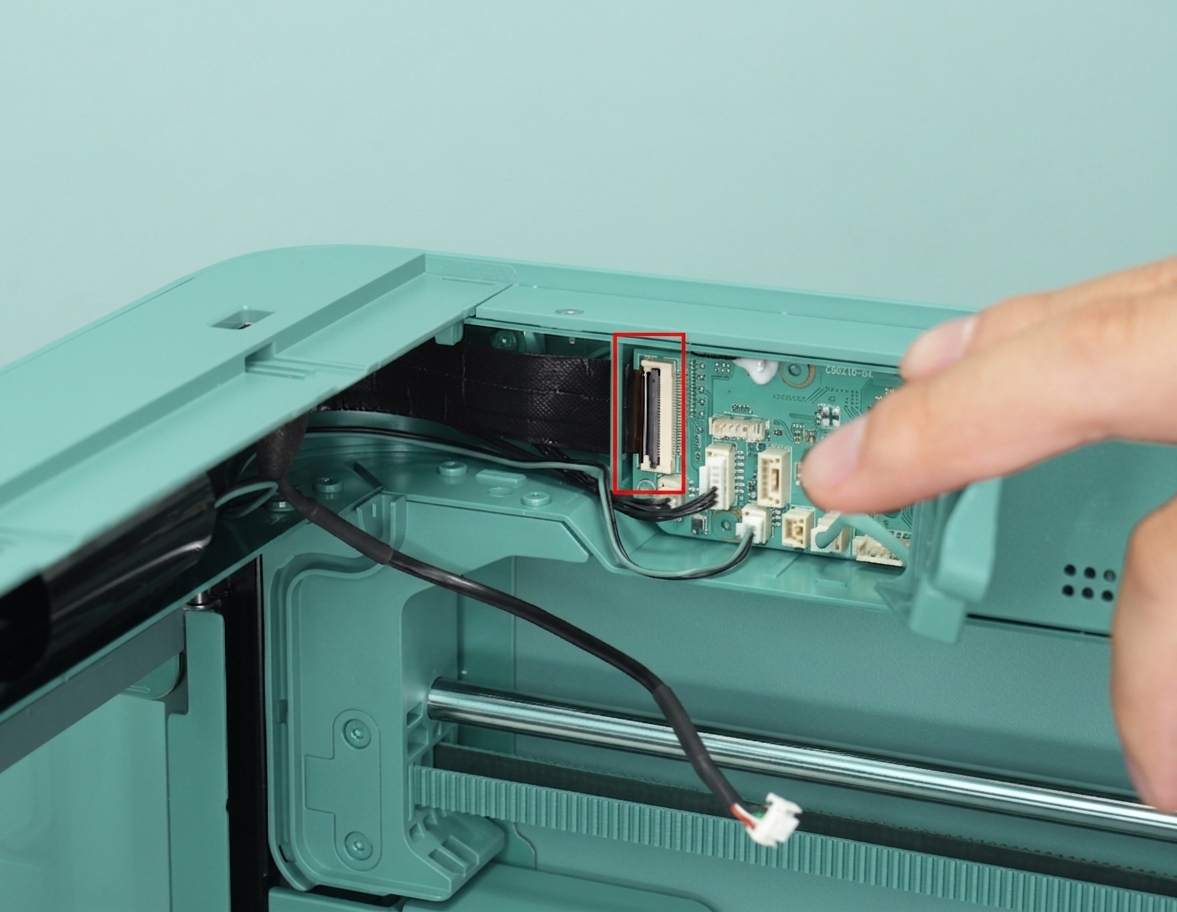

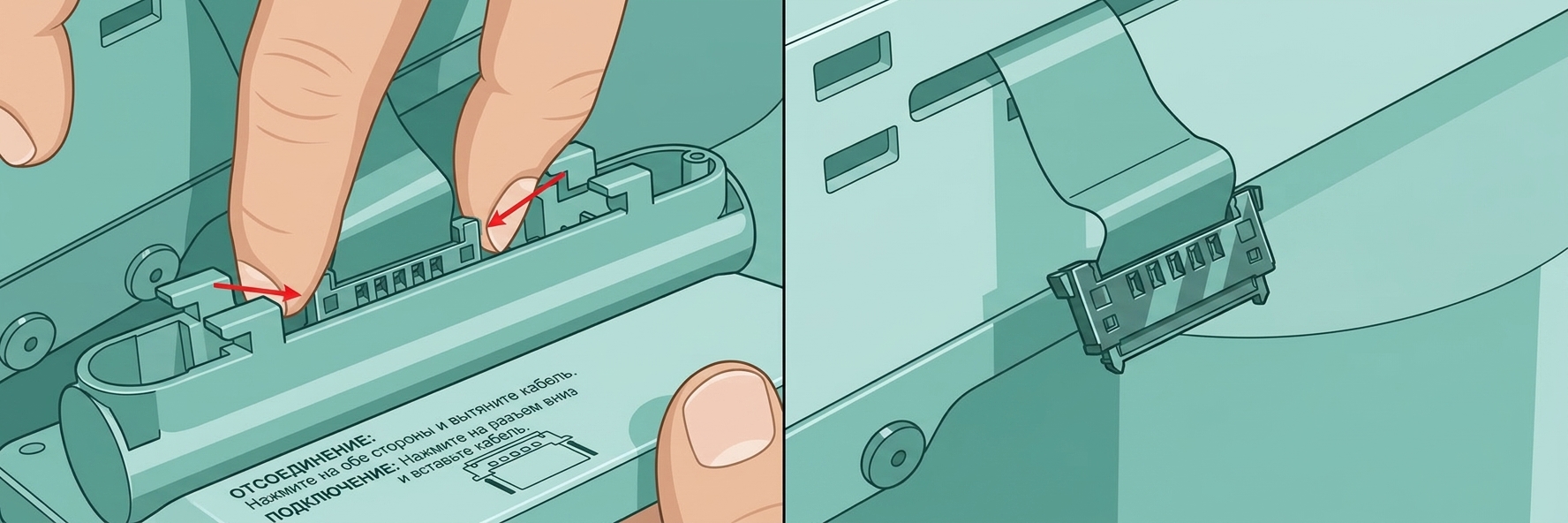

Откройте переднюю часть крышки AP, затем разблокируйте замок кабеля FPC экрана на AP-плате, чтобы отсоединить кабель от AP-платы.
Удалите старый ленточный кабель из разъема AP-платы.

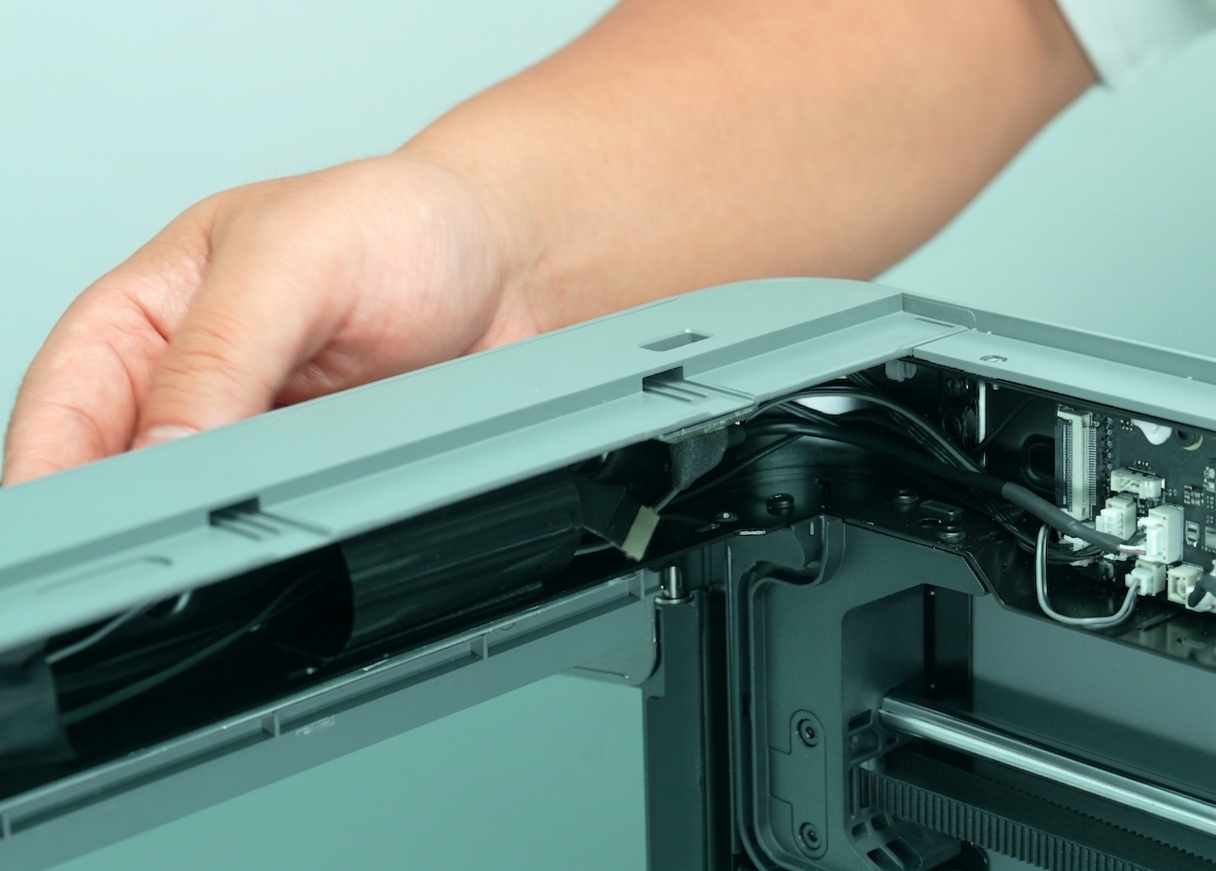

Вытяните кабель со стороны, соединяющейся с экраном, направляя другой конец через паз, пока весь кабель не освободится.
Установка кабеля сенсорного экрана
Шаг 1: Установка кабеля экрана

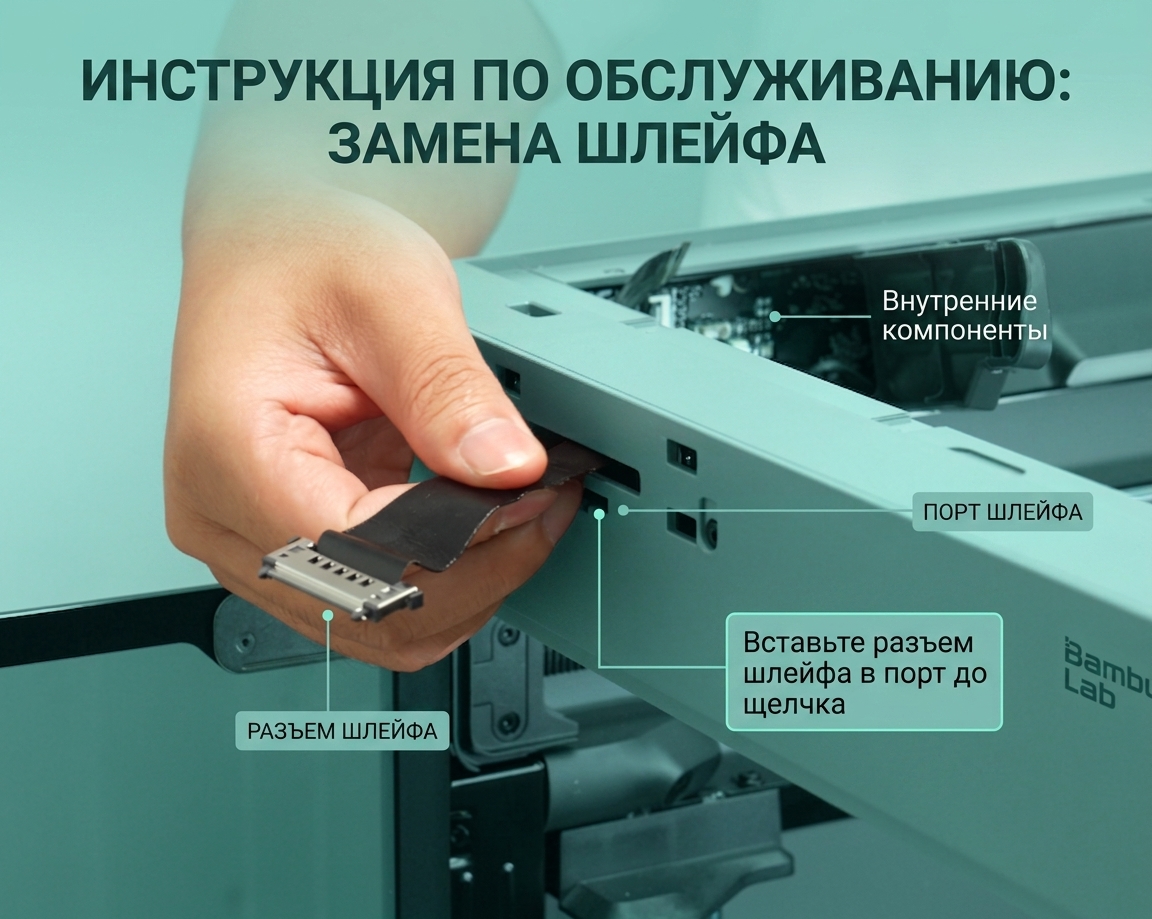

Вставьте тонкий конец кабеля в паз для кабеля экрана и проложите его в сторону AP-платы, оставив более толстый металлический разъем там, где установлен экран.

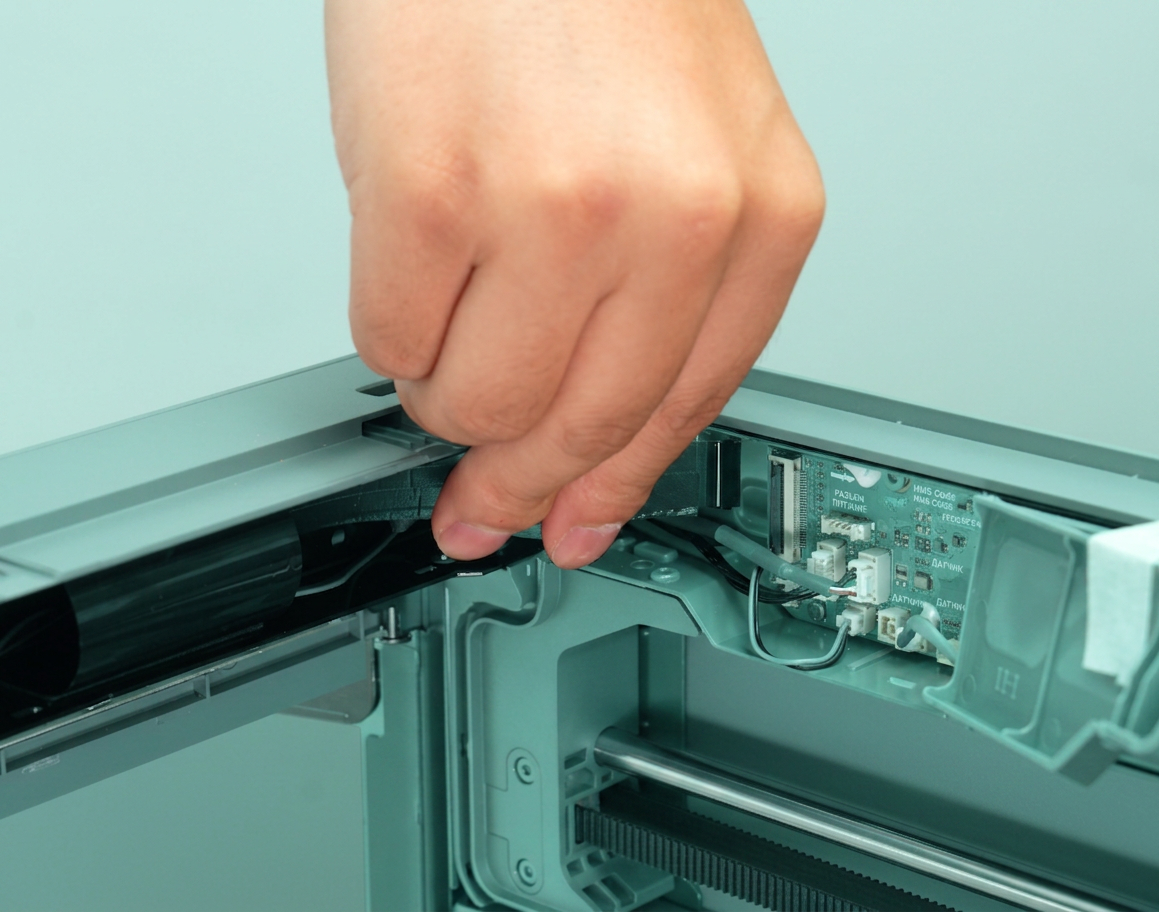

Кабель должен сделать резкий поворот в сторону AP-платы после вставки через паз спереди.

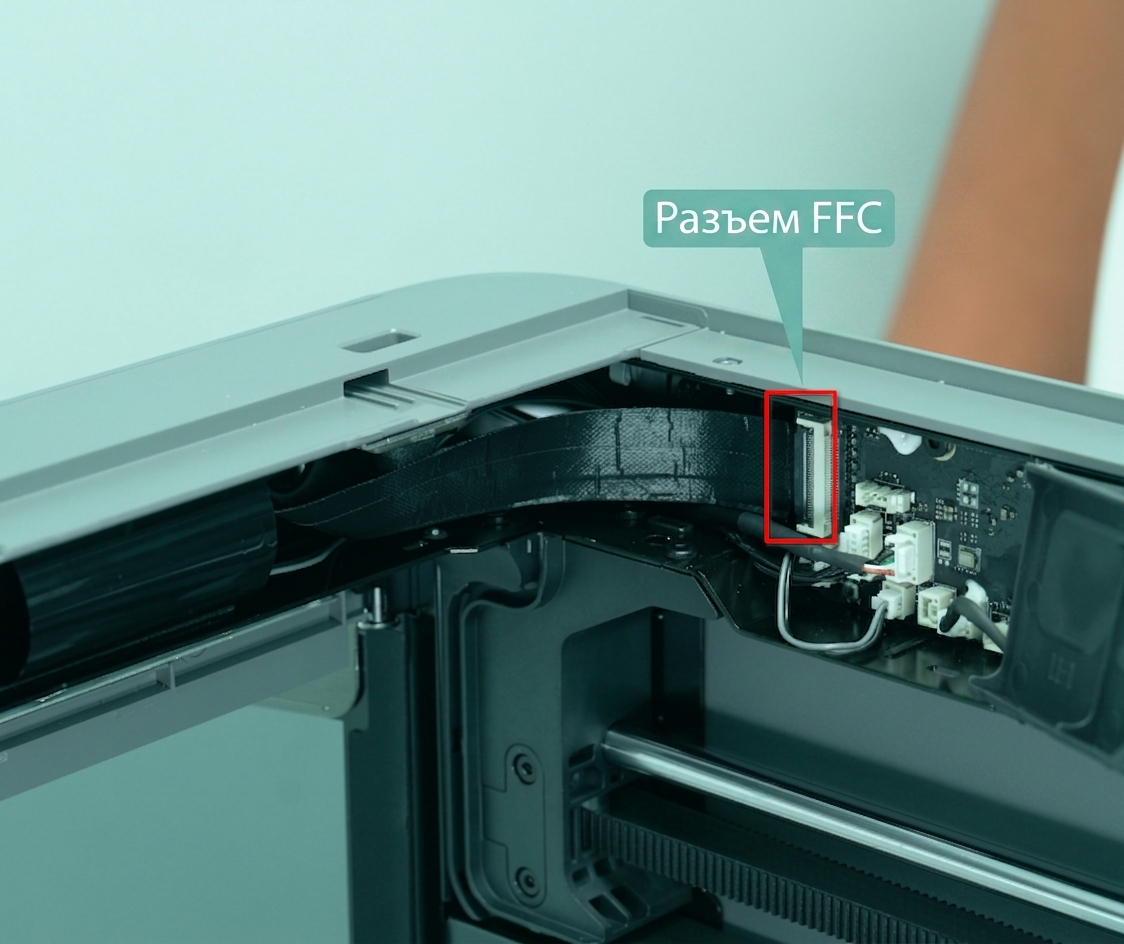

Выровняйте тонкий разъемный конец кабеля экрана с гнездом на AP-плате, будьте осторожны, вставляйте его прямо и по центру в гнездо с фиксирующим зажимом.
Зафиксируйте зажим над вставленным кабелем, избегая чрезмерного усилия и убедившись, что кабель вставлен полностью и выровнен правильно.

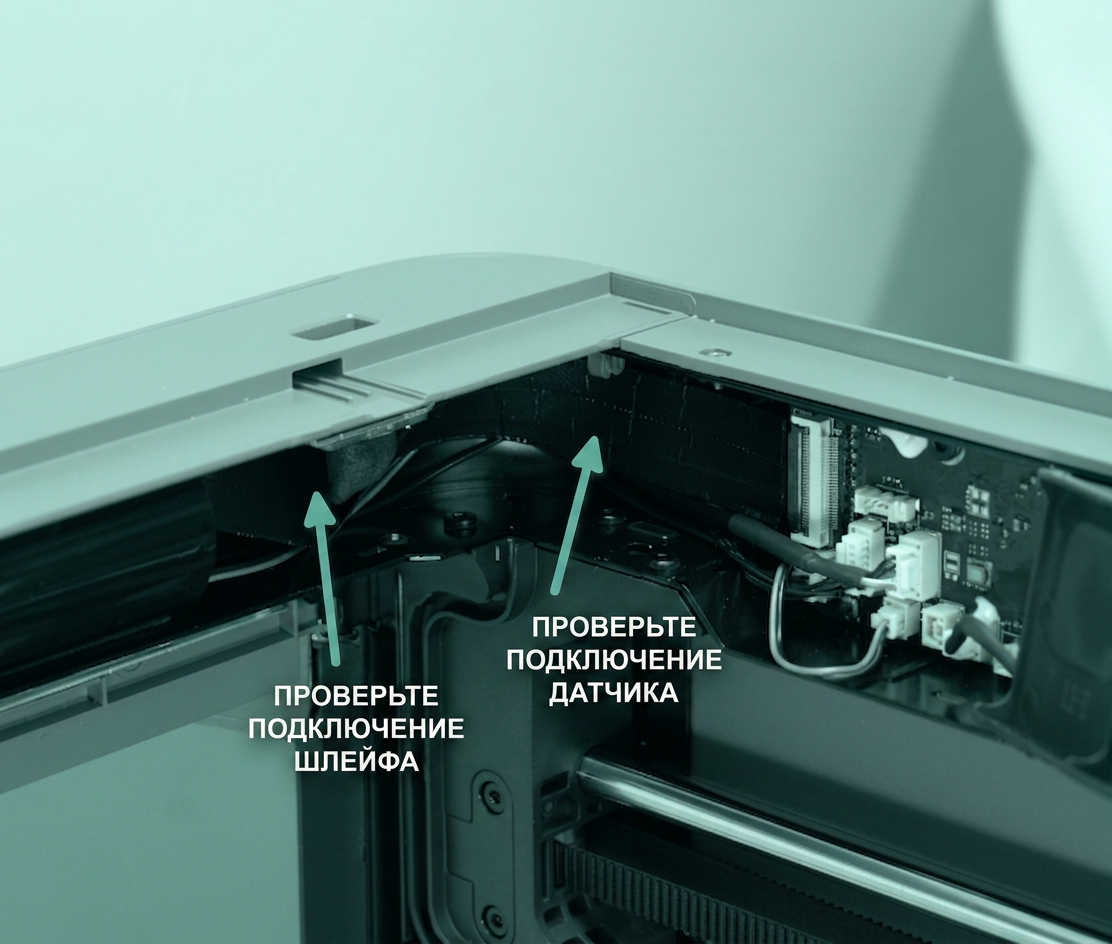

Обязательно проложите кабель экрана за компонентом USB-порта, свисающим сверху рамы принтера в углу.
Шаг 2: Установка экрана
Обратитесь кРуководству по замене экранастранице wiki для повторной установки экрана.
Проверка функциональности
Подключите блок питания и включите принтер, чтобы проверить, отображается ли экран правильно и регистрирует ли он сенсорный ввод нормально.
