Светодиодная подсветка - передняя
Светодиодная подсветка - передняя: Светодиодная световая полоса, установленная внутри передней крышки, которая может использоваться для подсветки камеры принтера.
В комплект аксессуаров входит:
- Светодиодная подсветка - передняя* 1 шт.
Когда заменять
- Соединительный кабель светодиодной подсветки - передней повреждён;
- Светодиодная подсветка - передняя не включена/мерцает/частично тусклая.
Советы по технике безопасности
Важное напоминание! Перед выполнением любого технического обслуживания принтера и его электроники (включая кабель инструментальной головки) выключите принтер и отсоедините сетевой шнур, чтобы избежать коротких замыканий, которые могут привести к дополнительному повреждению электроники и потенциально создать угрозу безопасности. При выполнении технического обслуживания или устранении неполадок на вашем принтере сначала убедитесь в температуре горячего конца и нагреваемого стола и избегайте работы в условиях высокой температуры. Если необходимо работать в условиях высокой температуры, наденьте теплозащитные перчатки, чтобы обеспечить безопасное и эффективное выполнение работ.
Снятие светодиодной подсветки - передней
Шаг 1 - Отсоединение кабелей

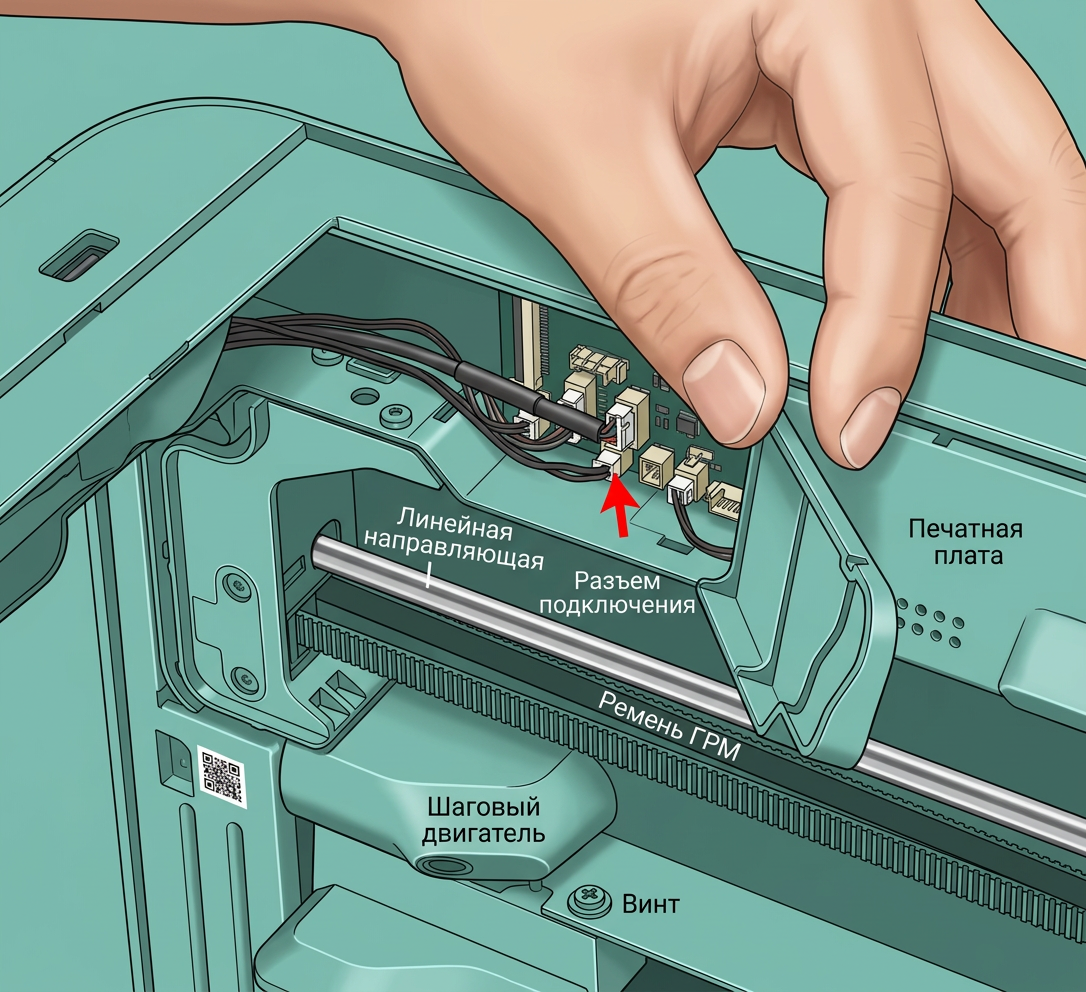

Откройте крышку AP-платы со стороны доступа и отсоедините соединительный кабель светодиодной подсветки - передней от AP-платы;
Шаг 2 - Снятие светодиодной подсветки - передней
Аккуратно отогните светодиодную подсветку - передней немного с левой стороны (как показано стрелкой), а затем вытяните кабель из небольшого отверстия на балке в сторону световой полосы.

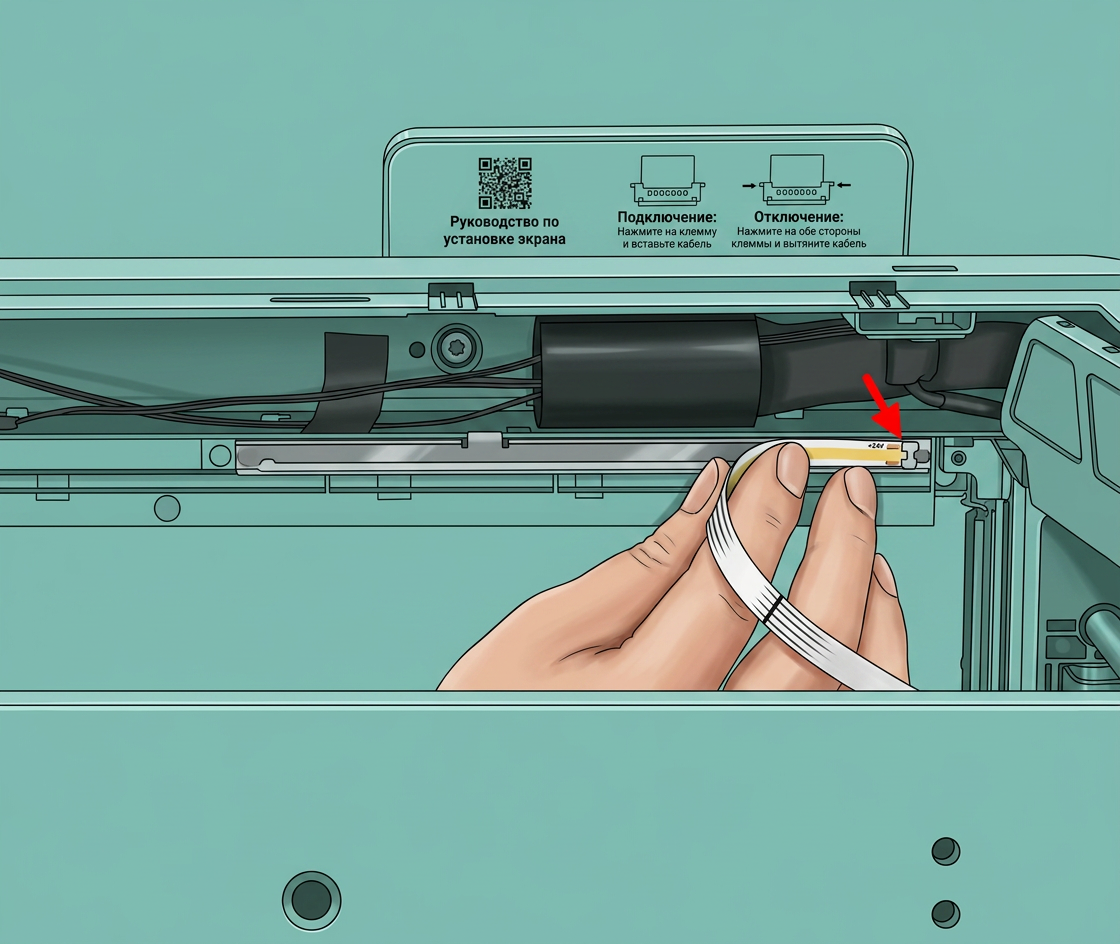

Наконец, оторвите светодиодную подсветку - передней от металлической планки.
Установка светодиодной подсветки - передней
Шаг 1 - Установка светодиодной подсветки - передней

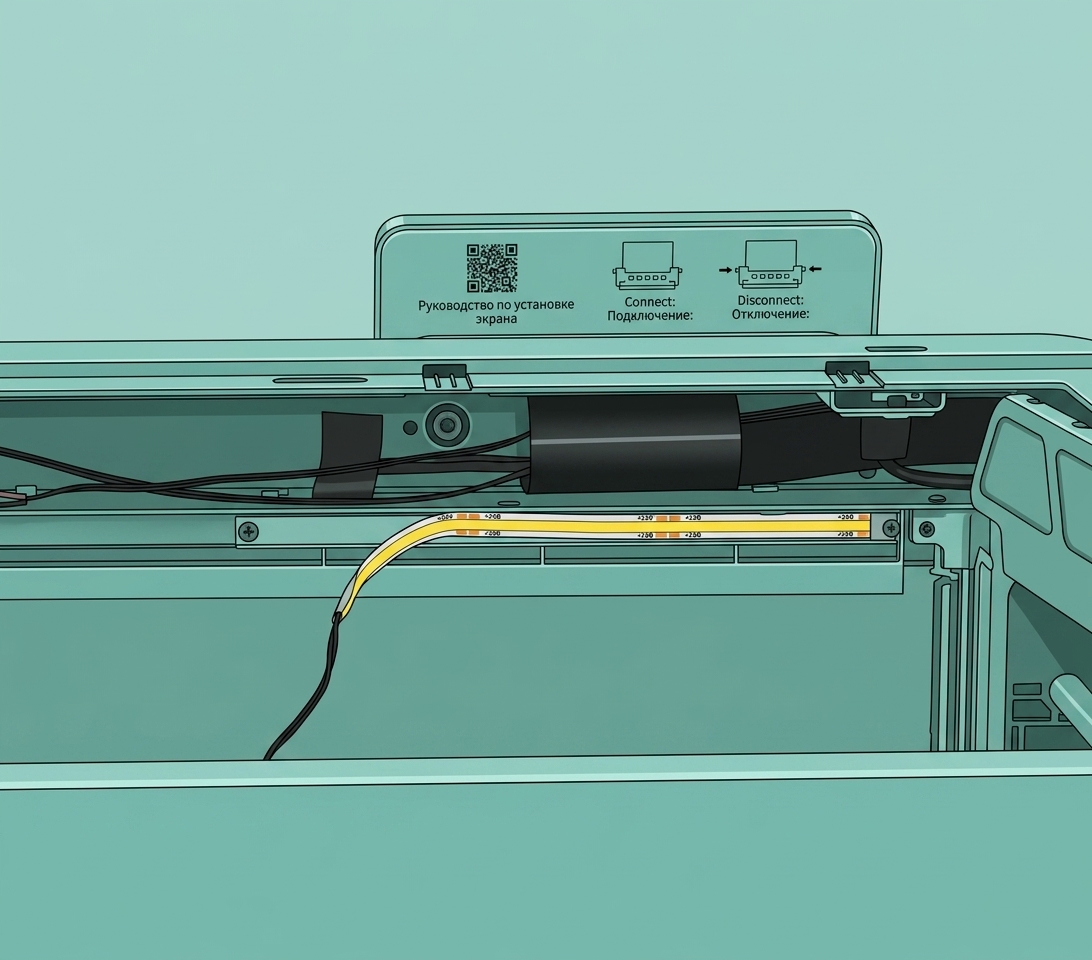

Снимите клеевую основу с новой светодиодной подсветки. Совместите подсветку с левой стороной теплоизолирующего стержня на металлической планке. Закрепите правую сторону светодиодной подсветки вдоль металлической планки. Пока оставьте конец соединительного провода незакреплённым.

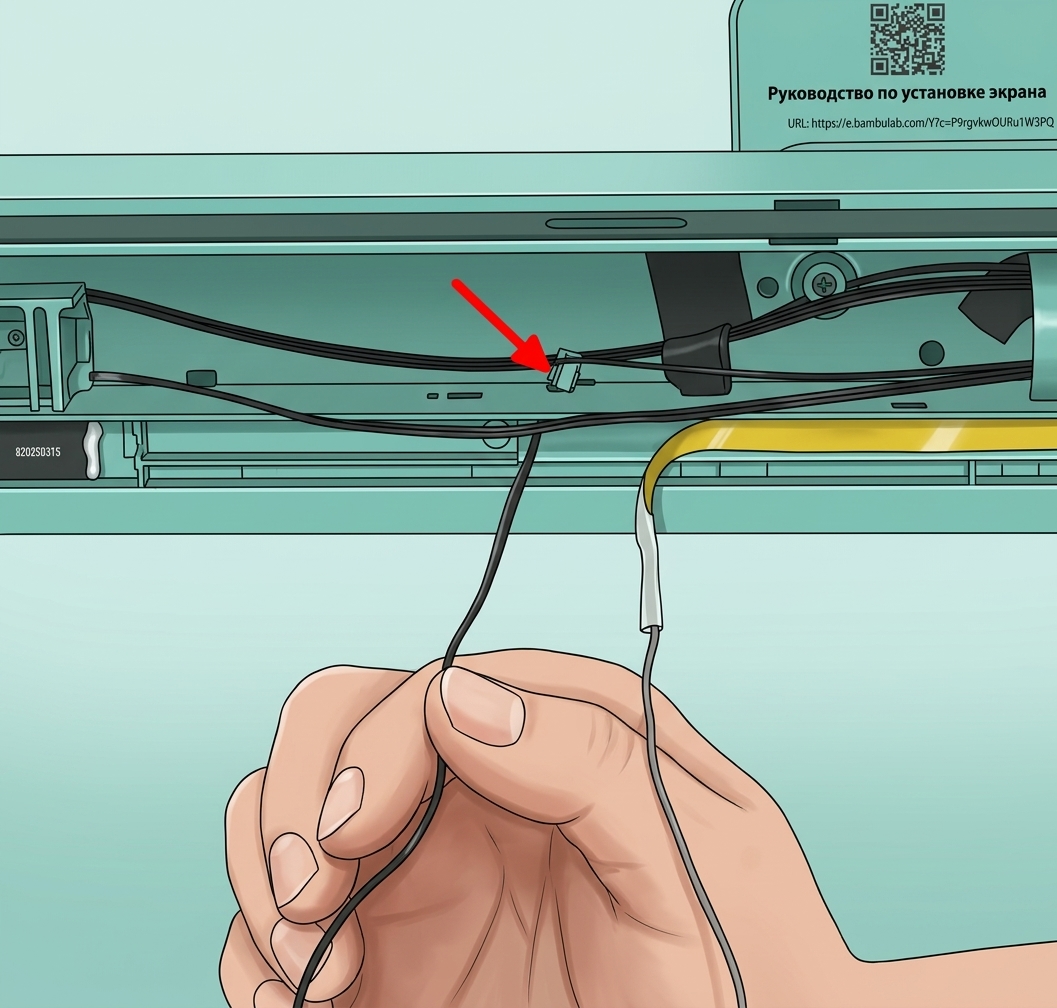

Затем проведите штекер на передней части светодиодной подсветки через небольшое отверстие на балке, а затем проложите кабель вдоль балки к месту расположения AP-платы.
Шаг 2 - Подключение кабелей
Подключите передний соединительный кабель LED-подсветки к плате AP и повторно закрепите крышку платы AP со стороны проверки.
Как проверить успешность
Подключите блок питания, включите принтер и проверьте, работает ли LED-подсветка нормально.
Если возникнут какие-либо проблемы, пожалуйста, вернитесь к предыдущим шагам и проверьте, что передний кабель LED-подсветки подключен правильно, затем проверьте снова, работает ли она корректно. Если проблема сохраняется, пожалуйста, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.
