Направляющий ролик
Направляющий ролик или идлер — это гладкий или зубчатый свободно вращающийся ролик, установленный на подшипнике, который перенаправляет или натягивает зубчатые ремни, приводящие в движение систему движения core-XY принтера P2S. В P2S используется всего 12 направляющих роликов, их расположение и количество следующие:
- По одному направляющему ролику спереди слева и спереди справа
- По два направляющих ролика сзади слева и сзади справа
- Два натяжителя ремней XY с одним идлером каждый
- Два идлера на левых и два на правых Y-роликах. Каждый комплект направляющих роликов содержит:

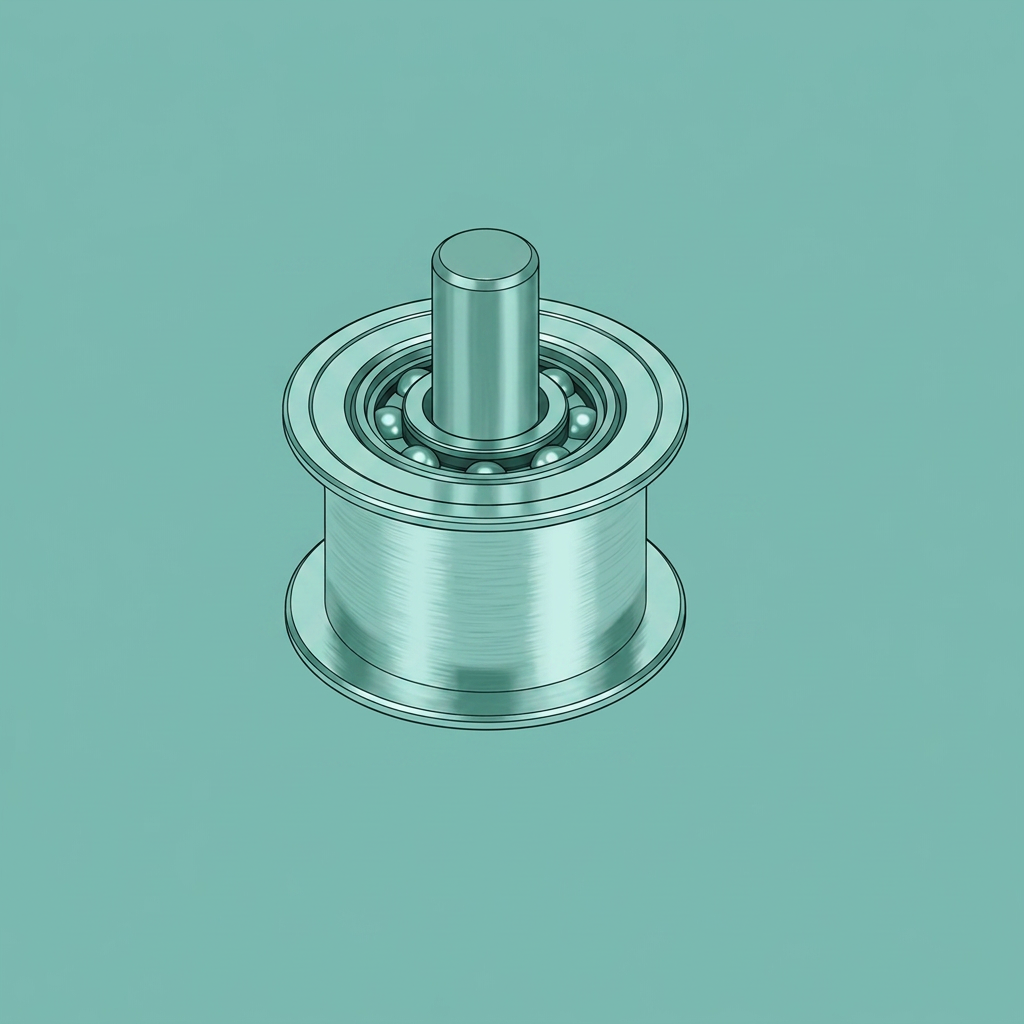

- Одно колесо направляющего ролика
- Одна ось идлера 4x16.5
Когда использовать это руководство
- Деформация или износ направляющего ролика
Необходимые инструменты и материалы
- Новый направляющий ролик
- Шестигранный ключ H2.0
Инструкции по разборке
- Перед заменой направляющих роликов на системе core-XY необходимо сначала ослабить винты натяжителя XY, чтобы ремень был в более расслабленном состоянии, а после завершения замены ремни XY следует снова натянуть.
- Поскольку операция разборки направляющего ролика на левой и правой сторонах системы XY одинакова, в этом руководстве в качестве примера показана правая сторона, а операция на левой стороне выполняется аналогично.
- Идлер на ролике оси Y нельзя заменить отдельно, только вместе с компонентом оси X.
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает наличиериска поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолирующие перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникнут вопросы или опасения, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
Замена заднего правого (или левого) направляющего ролика
Шаг 1: Ослабьте винты натяжителя

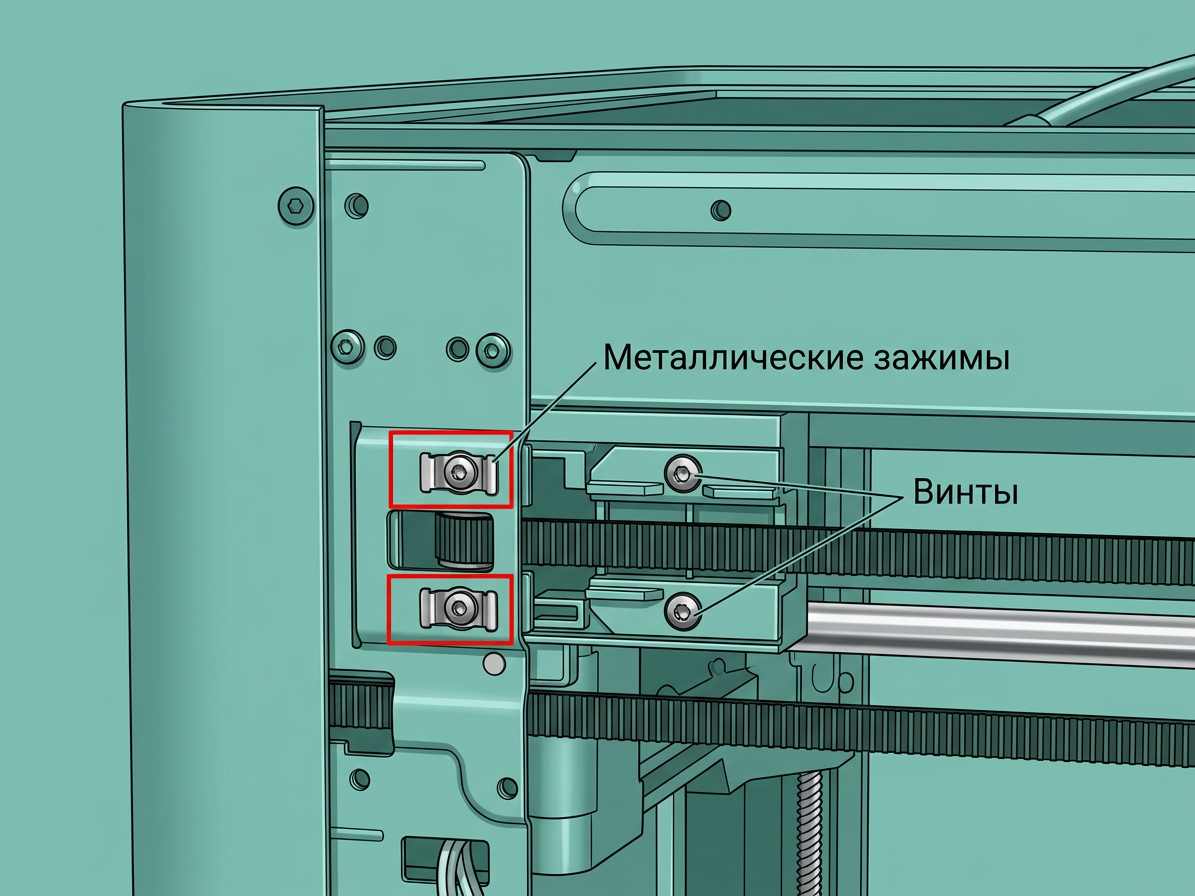

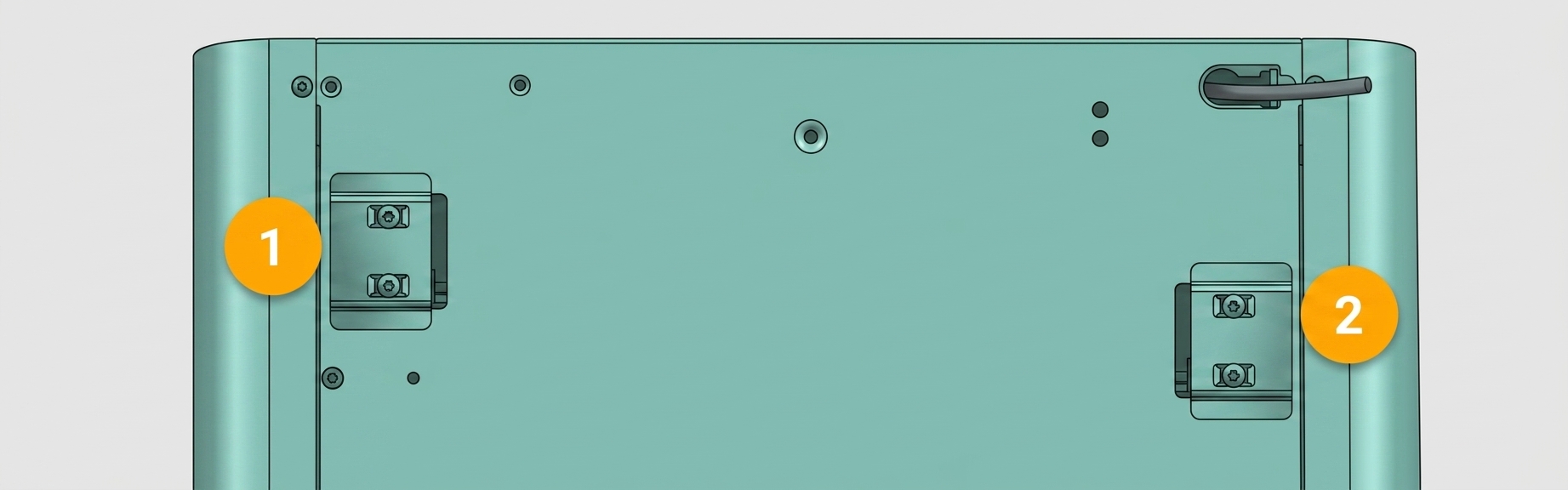

Ослабьте две пары винтов натяжителя с помощью шестигранного ключа H2.0, чтобы ослабить ремень XY для следующих шагов.
Поскольку замена идлеров потребует ослабления ремней, мы ослабляем винты натяжителя для этого.
Шаг 2: Снимите идлеры

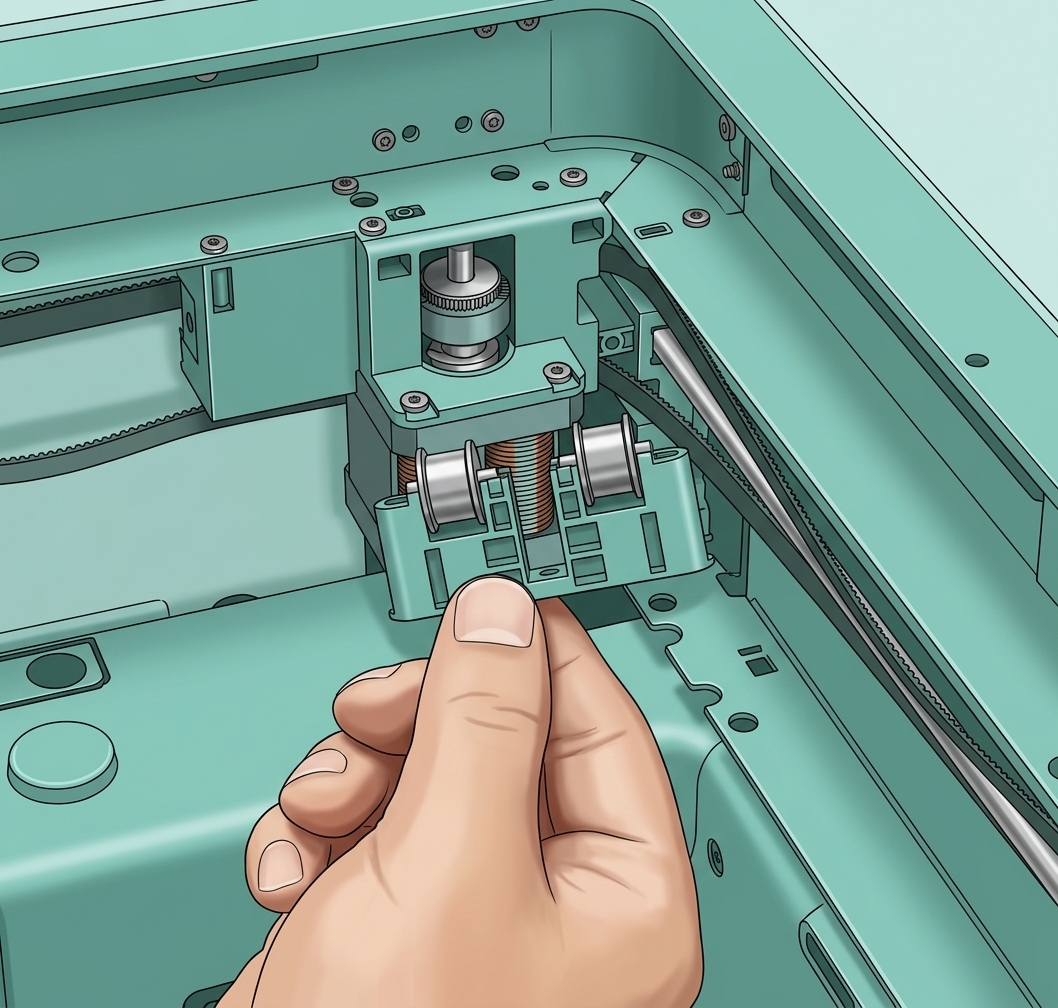

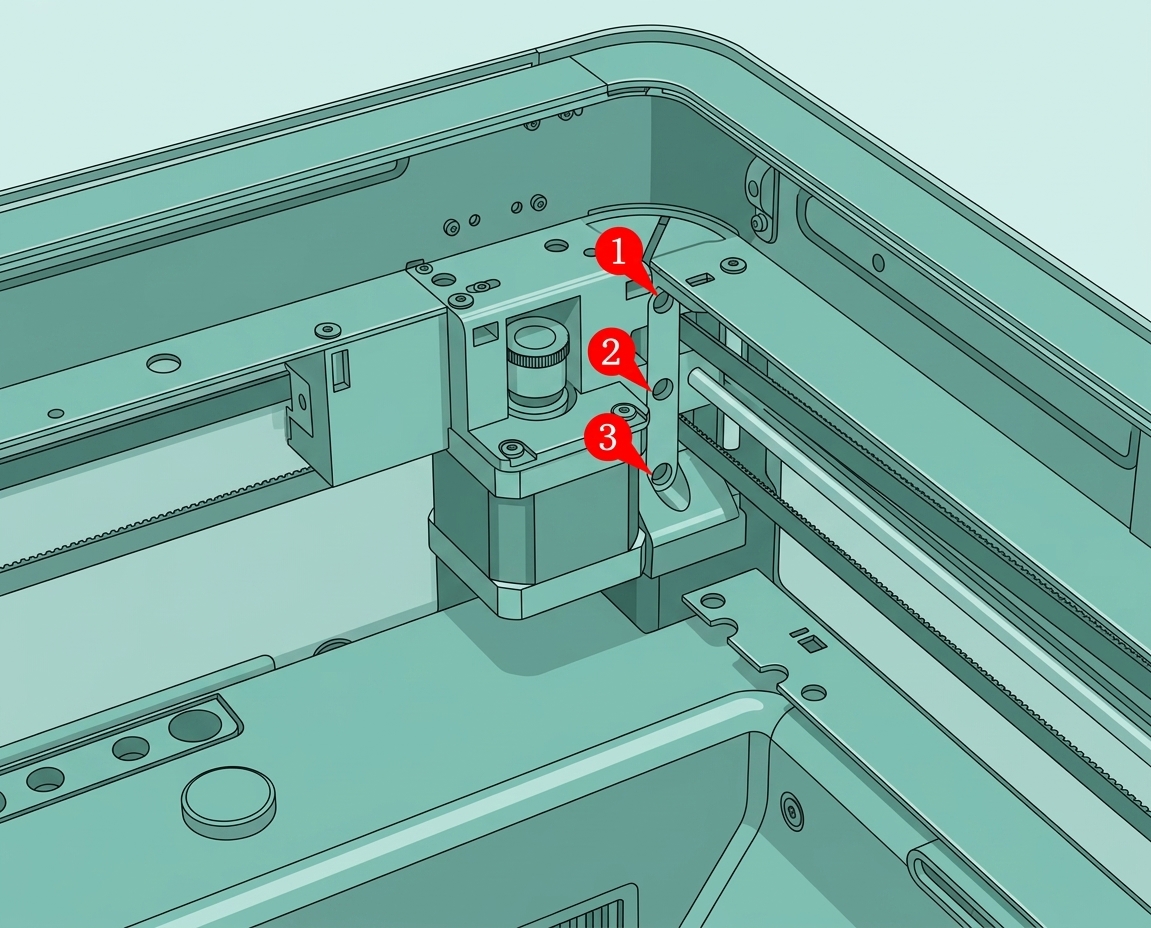

Используйте шестигранный ключ H2.0, чтобы ослабить три винта, показанные ниже, и снять кронштейн идлера в заднем правом углу.
 |
 |

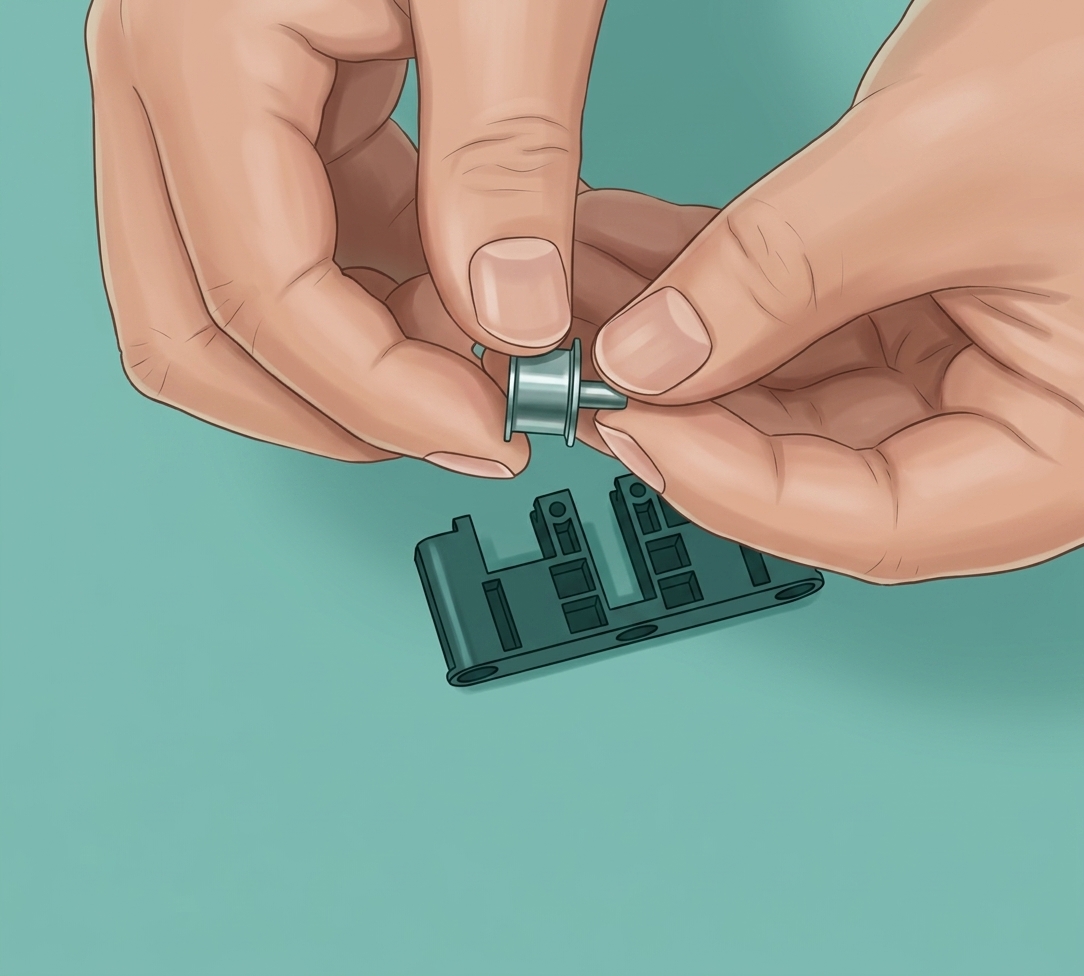

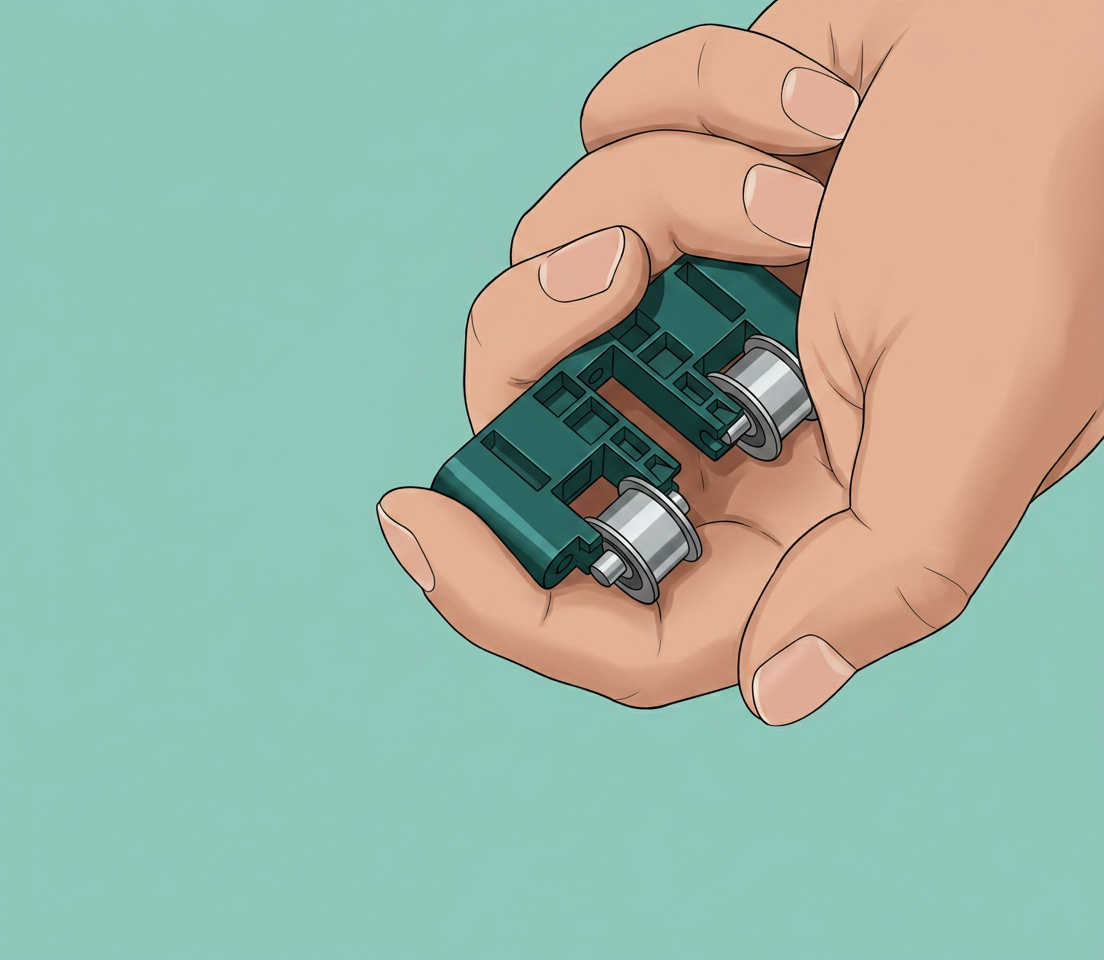

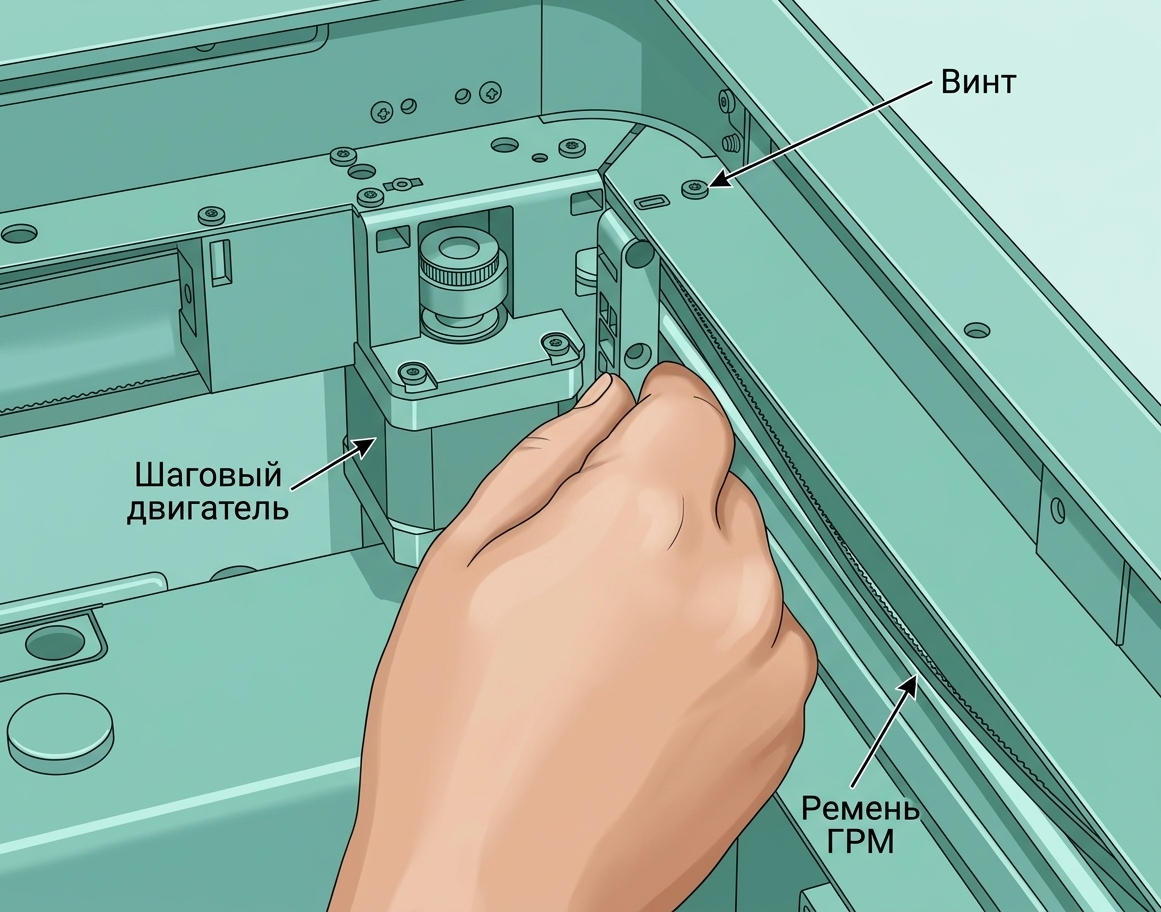

Кронштейн имеет два идлера, которые можно заменить по мере необходимости (в зависимости от износа или повреждения). Идлеры и их оси могут потребовать извлечения из их положения с помощью монтажного инструмента (также подойдет шестигранный ключ).
 |
 |
Шаг 3: Установите новые идлеры

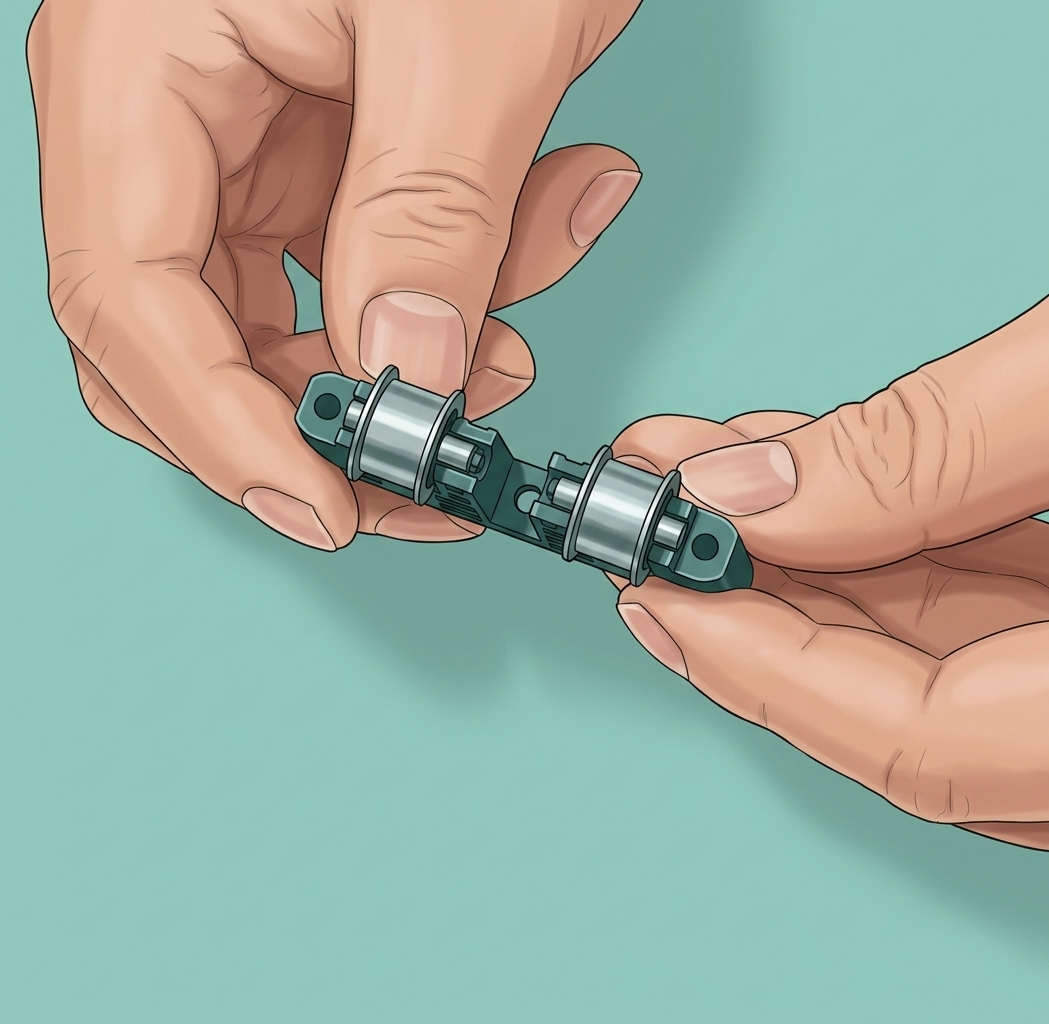

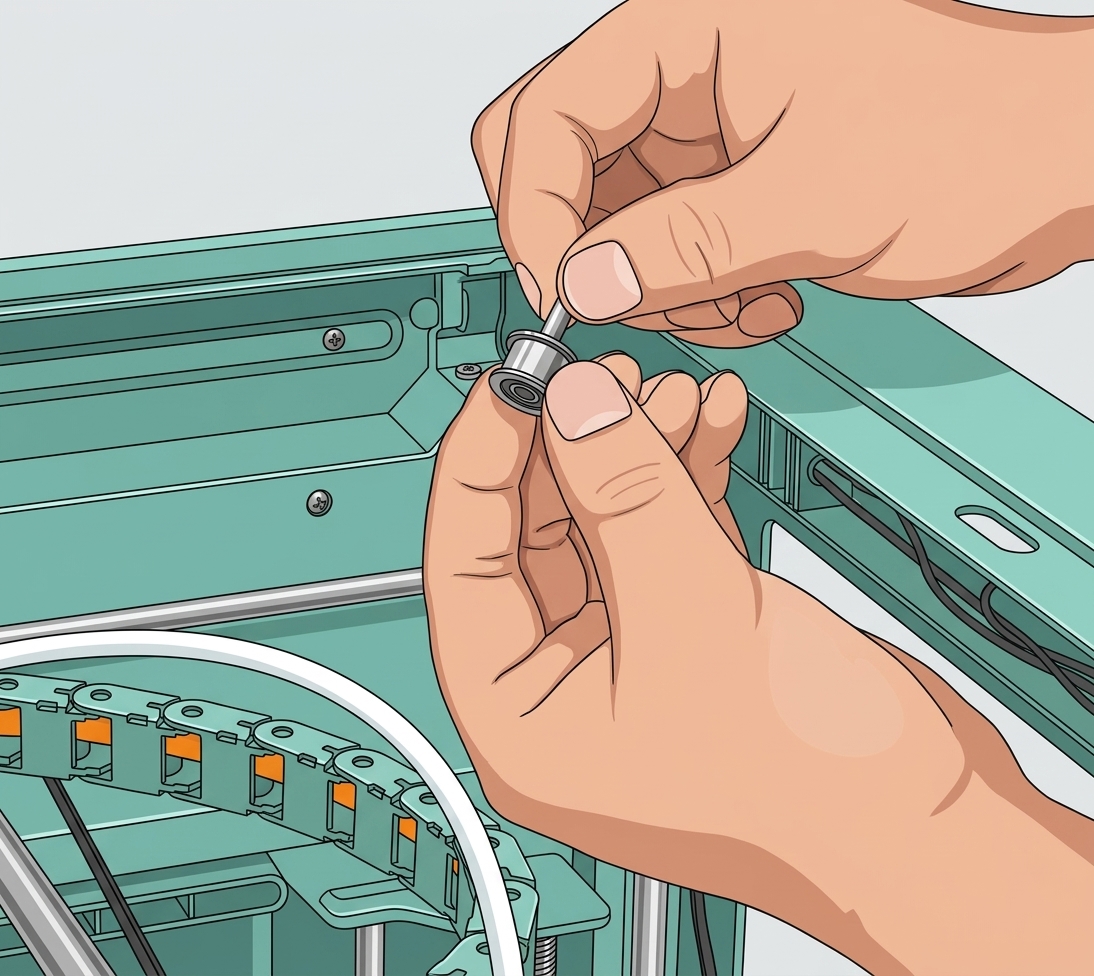

Вставьте ось через центр нового идлера так, чтобы она была по центру. Совместите ось с пазами в кронштейне, затем надавите на идлер или ось идлера, пока оба конца оси не будут полностью вставлены в пазы. Идлер должен быть прямым и вращаться свободно.
При установке нового идлера рекомендуется добавить смазочное масло на ось идлера.
 |
 |
После замены обоих идлеров установите кронштейн идлера и закрутите все три винта с помощью шестигранного ключа H2.0.
|
|
xy-belt">Шаг 4: Натяните ремень XY
Если больше не нужно заменять направляющие ролики, переместите печатную головку вперед и назад, влево и вправо 3–5 раз. Затем снова затяните все четыре винта натяжения сзади принтера.
Замена переднего правого (или левого) направляющего ролика
Шаг 1: Ослабьте винты натяжителя
Ослабьте две пары винтов натяжителя с помощью шестигранного ключа H2.0, чтобы ослабить ремень XY (если он еще не ослаблен после замены других идлеров).
Шаг 2: Снимите передний направляющий ролик

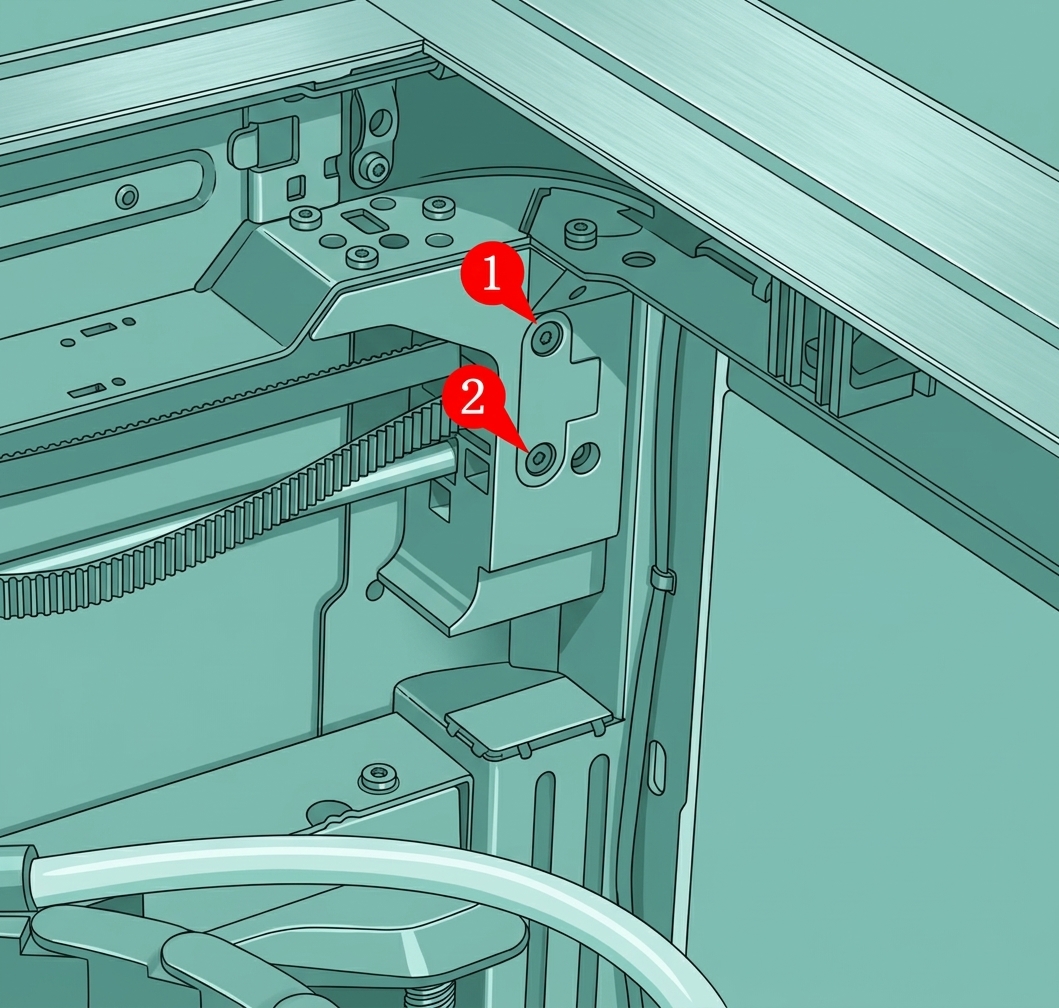

Используйте шестигранный ключ H2.0, чтобы снять три винта (M2.5x5) блока крепления ремня и снять ремень с печатной головки.

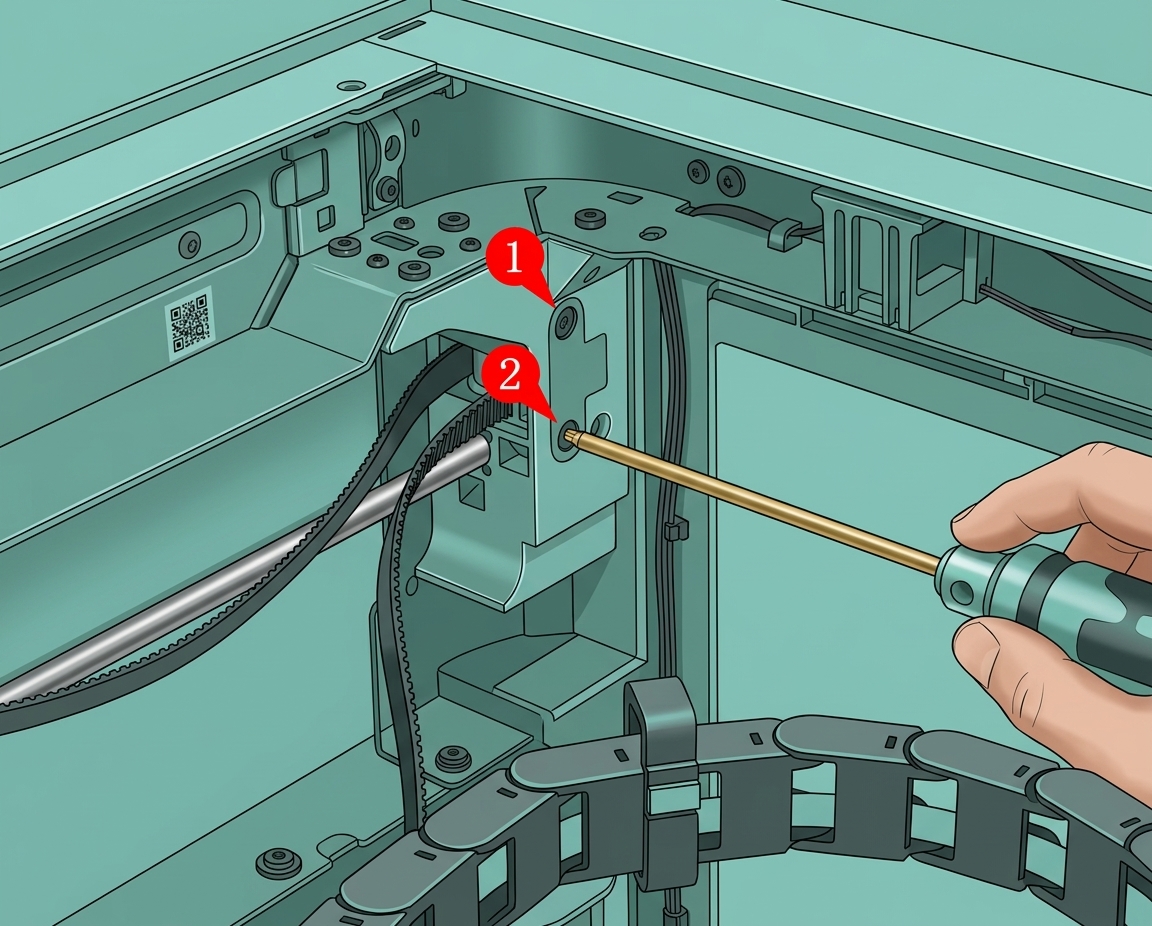

Снимите два винта с помощью шестигранного ключа H2.0, чтобы снять крышку направляющего ролика в переднем правом углу корпуса.
 |

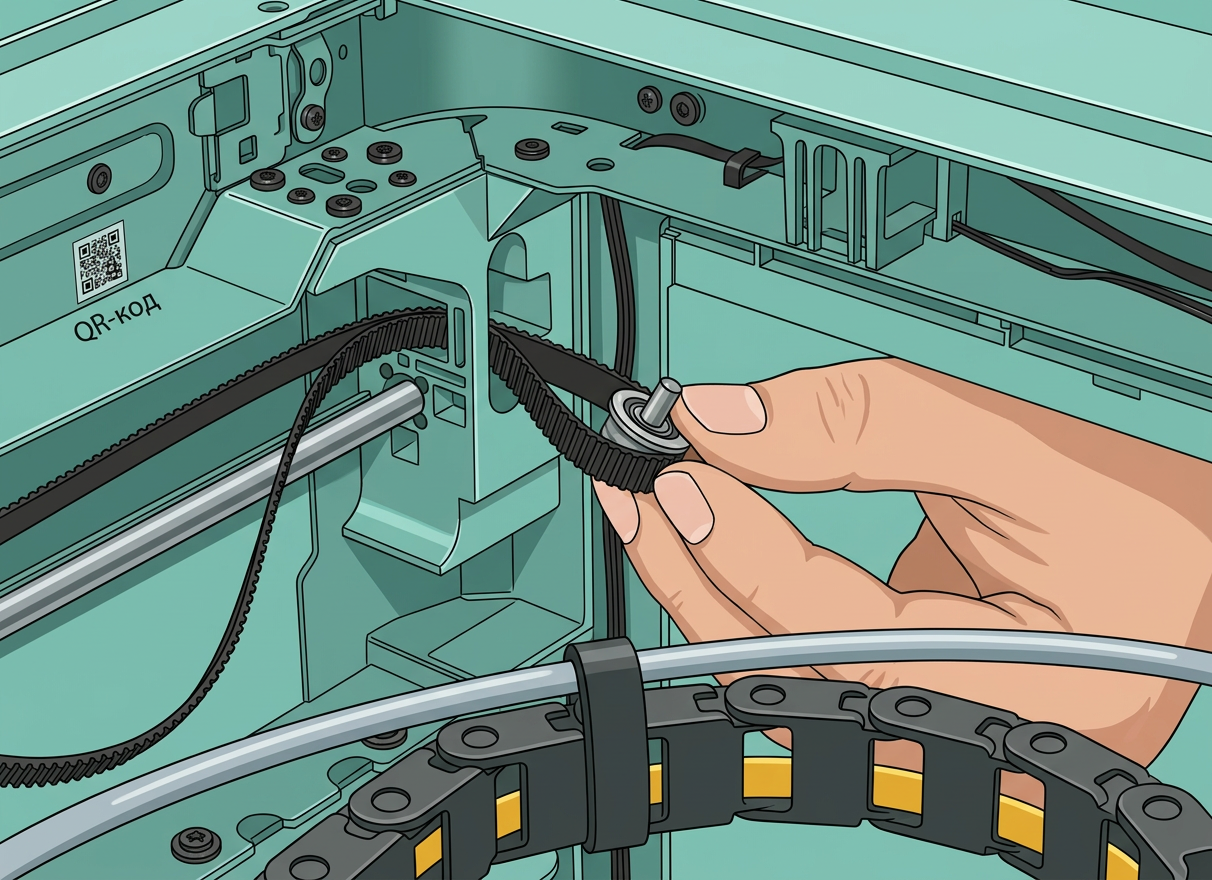

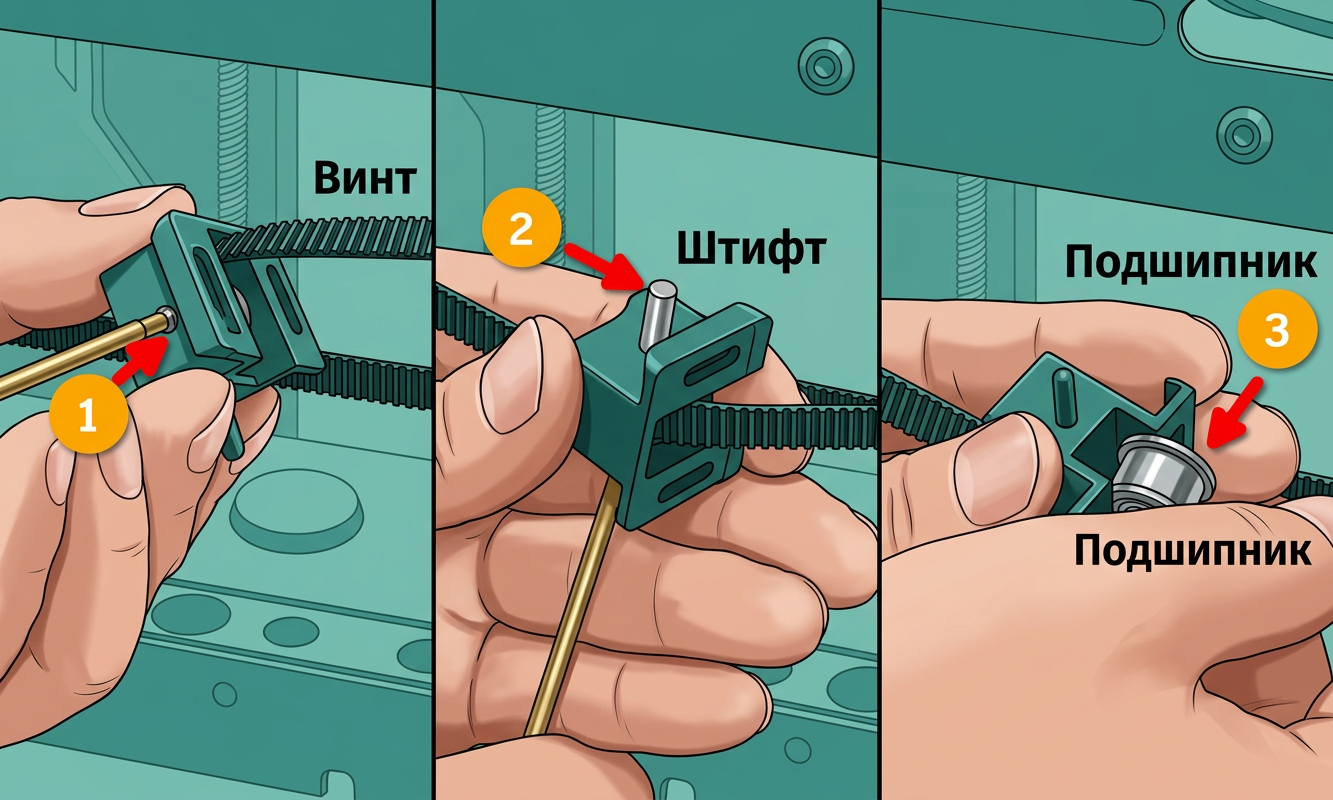

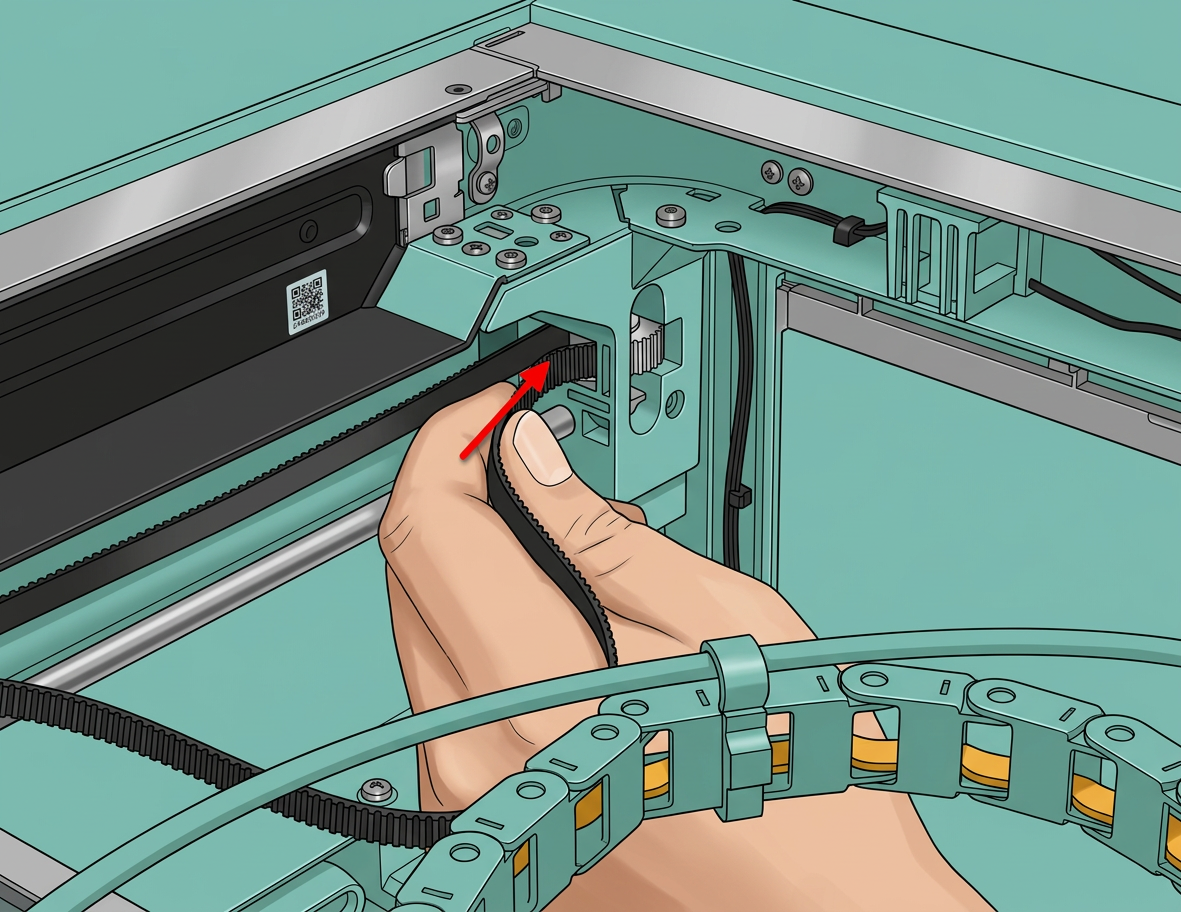

Подтолкните ремень к идлеру, пока он не вытолкнет идлер из паза. Снимите идлер и ось для осмотра и замены при необходимости.
 |
 |
Шаг 3: Установите новый идлер

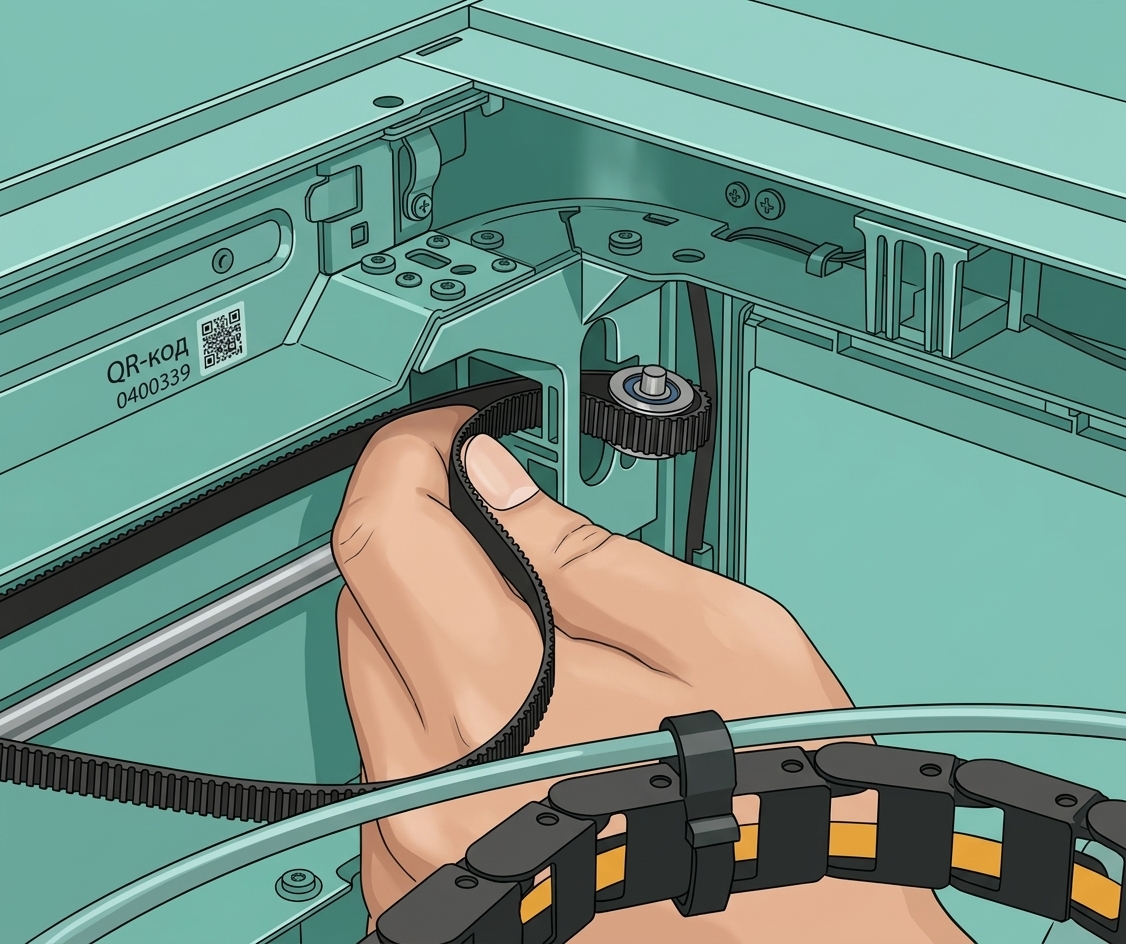

Вставьте ось в идлер, пропустите петлю ремня через область паза идлера так, как было до снятия, и оберните ремень вокруг идлера.
При установке нового идлера рекомендуется добавить смазочное масло на ось идлера.
 |
 |
Вместе вставьте идлер и ремень в паз идлера. Тяните обе стороны ремня с другого конца, чтобы помочь полностью вернуть идлер в правильное положение. Примечание: Убедитесь, что ось идлера не выпадет из идлера при их установке на место.
 |
 |
Установите крышку направляющего ролика и затяните два винта с помощью шестигранного ключа H2.0.

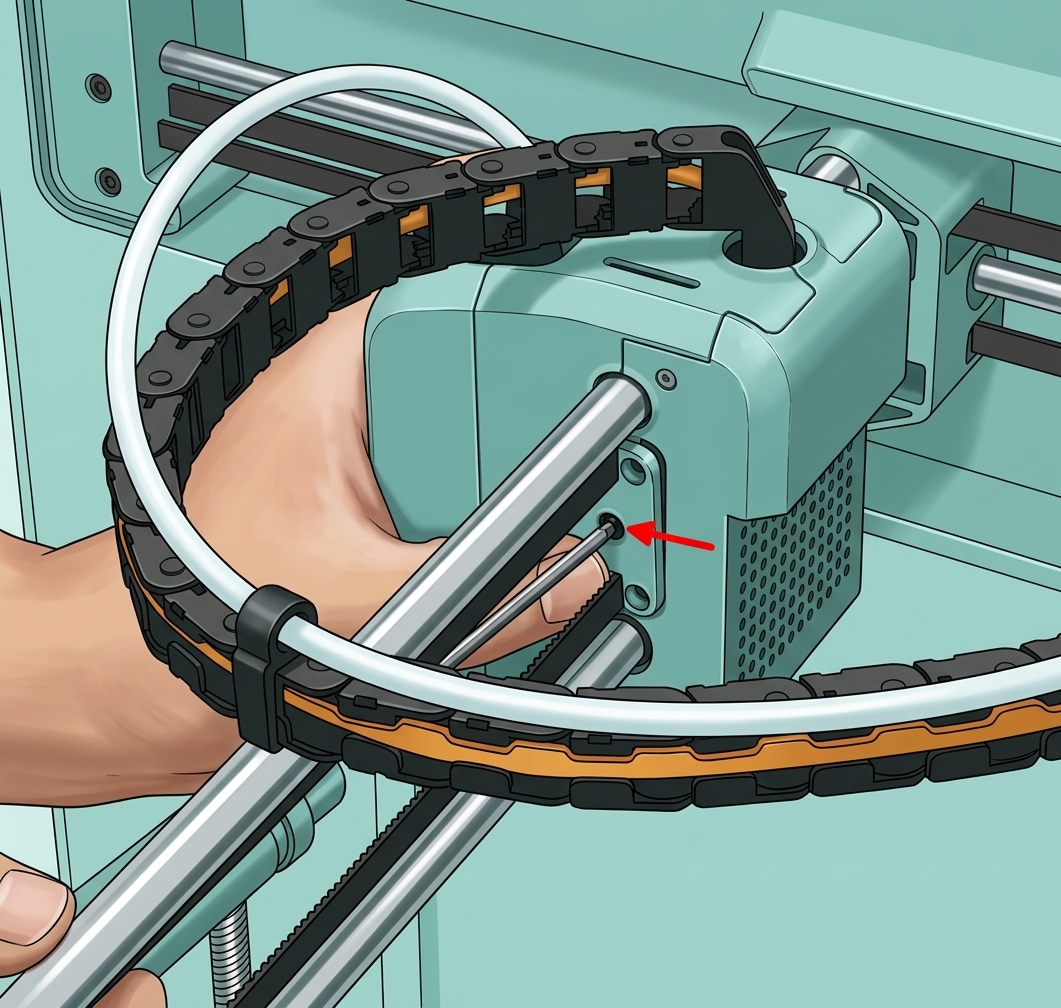

Установите блок крепления ремня обратно в печатную головку и затяните центральный винт, а затем два дополнительных винта сверху и снизу с помощью шестигранного ключа H2.0.
 |
|
Шаг 4: Натяните ремень XY
Если больше не нужно заменять направляющие ролики, переместите печатную головку вперед и назад, влево и вправо 3–5 раз. Затем снова затяните все четыре винта натяжения сзади принтера.
Замена натяжных роликов XY
Если кронштейн натяжителя поврежден, вам потребуется заменить весь натяжитель. Пожалуйста, обратитесь круководствупозамене ремня XYдля завершения этого процесса*.*
Шаг 1: Удаление блокирующих компонентов
Вы можете обратиться к следующим страницам вики, чтобы последовательно снять кронштейн ПТФЭ-трубки, буфер филамента и заднюю панель, чтобы оба натяжителя были полностью открыты.
Руководство по замене кронштейна ПТФЭ-трубки
Руководство по замене буфера филамента
Руководство по замене задней панели P2S
Шаг 2: Снятие фиксирующего кронштейна натяжителя XY

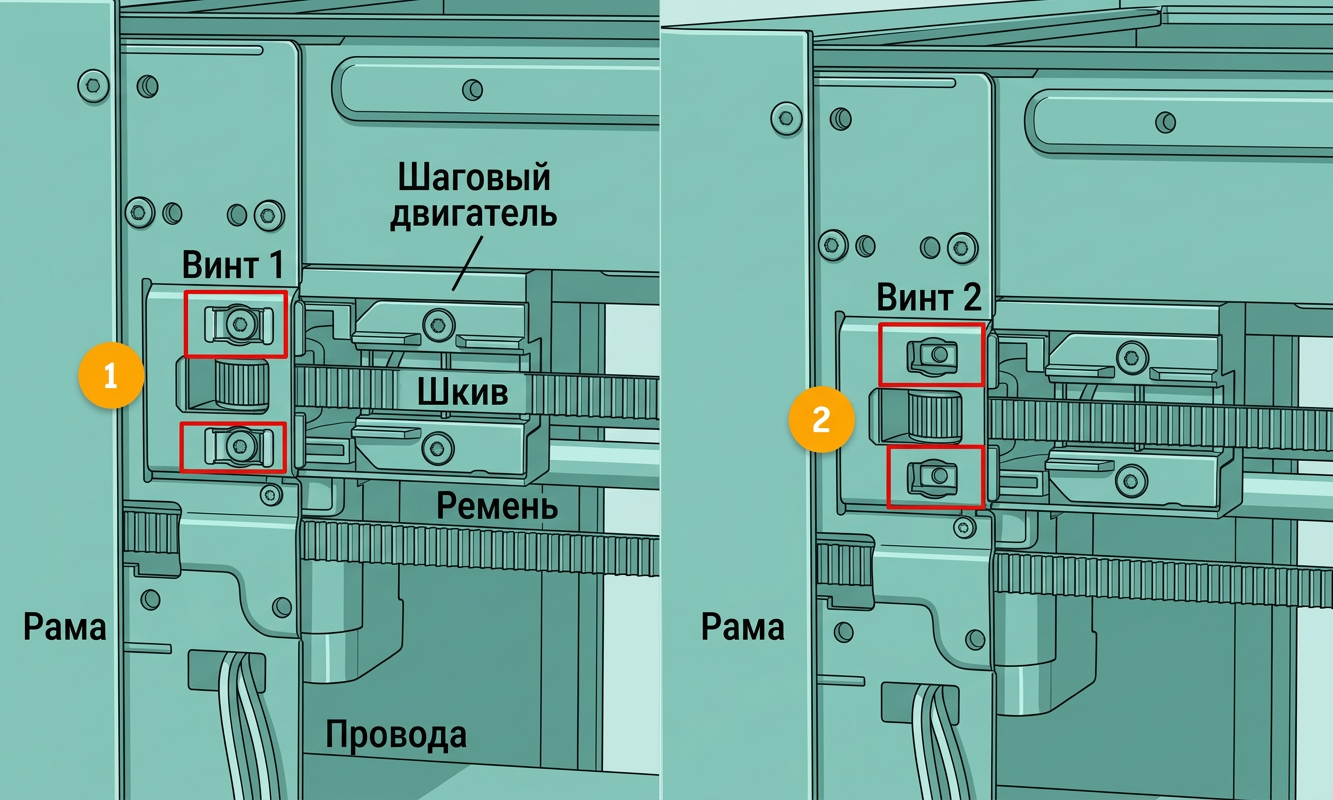

Используйте шестигранный ключ H2.0, чтобы полностью открутить и снять оба винта натяжителя, а также их металлические кронштейны. Правый натяжитель (при просмотре спереди принтера) показан в этом примере.
Используйте шестигранный ключ H2.0, чтобы снять два винта фиксирующего кронштейна натяжителя, затем снимите кронштейн, монтажные кронштейны натяжителя и пружины.
Шаг 3: Снятие натяжного ролика XY

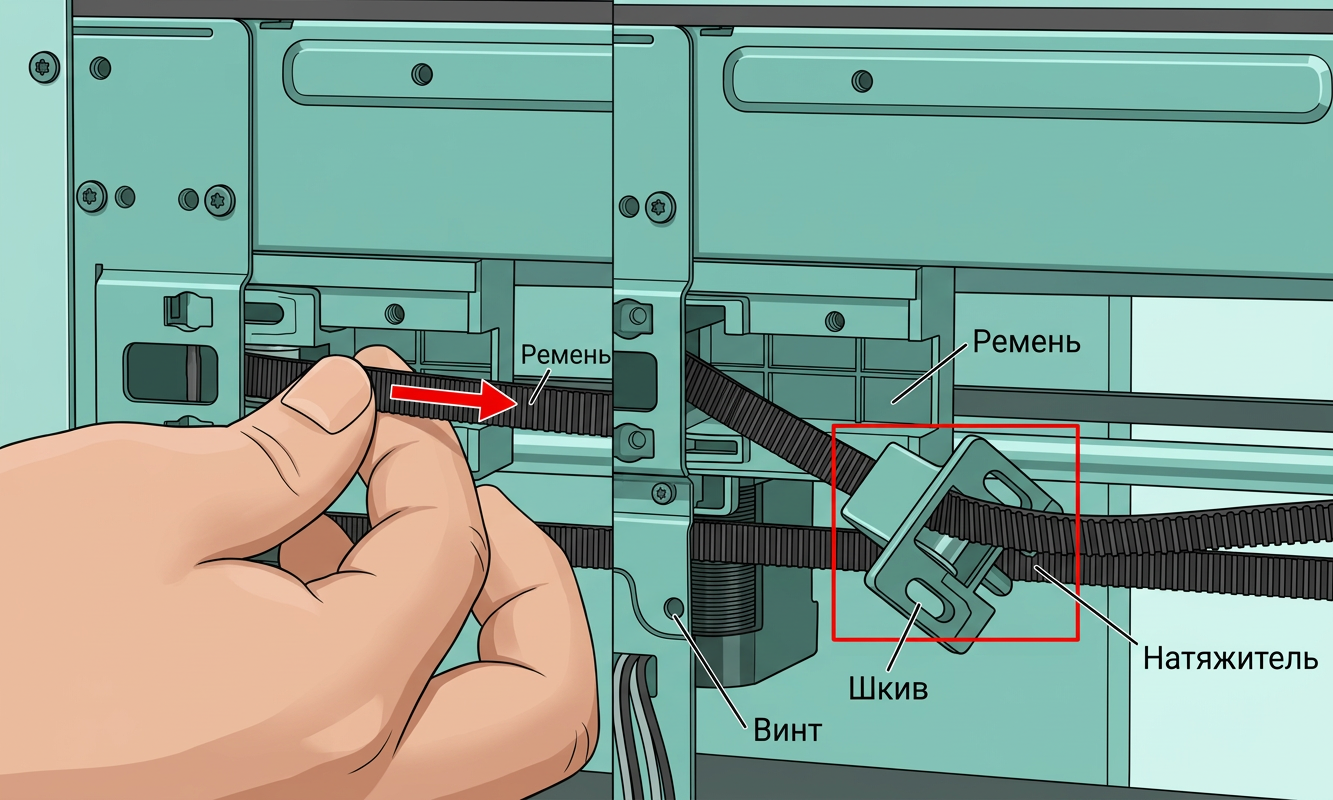

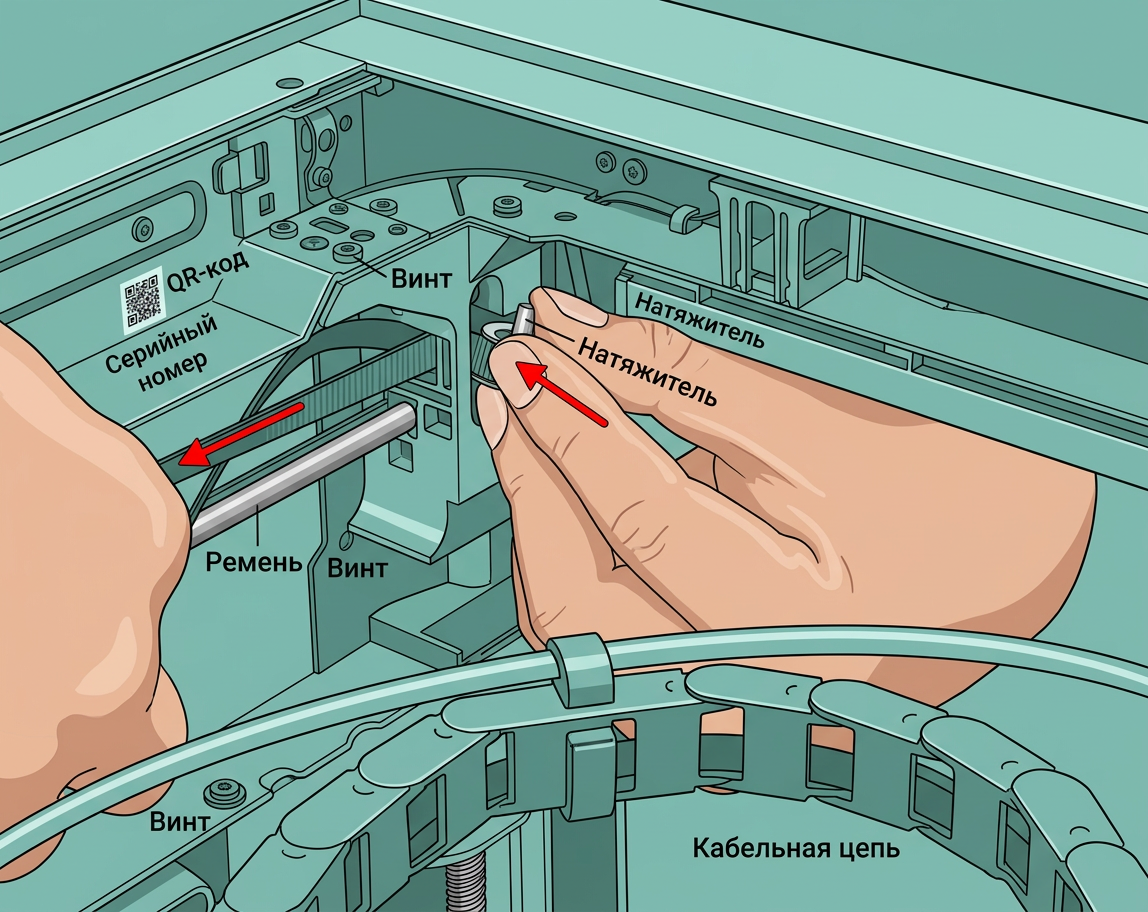

Потяните за ремень, пока кронштейн натяжителя не выйдет, как показано ниже.

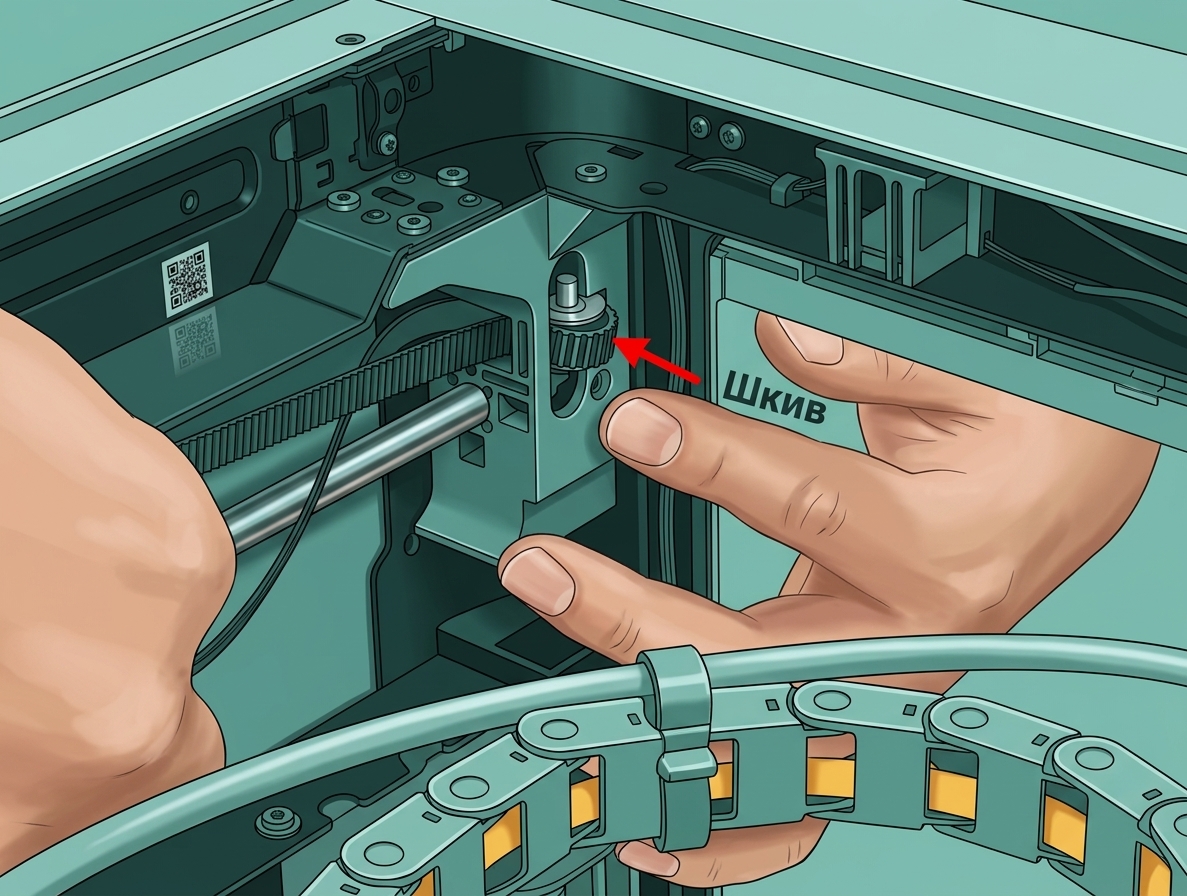

Используйте шестигранный ключ, чтобы протолкнуть вал ролика через кронштейн и освободить сам натяжной ролик.
Шаг 4: Установка натяжного ролика XY

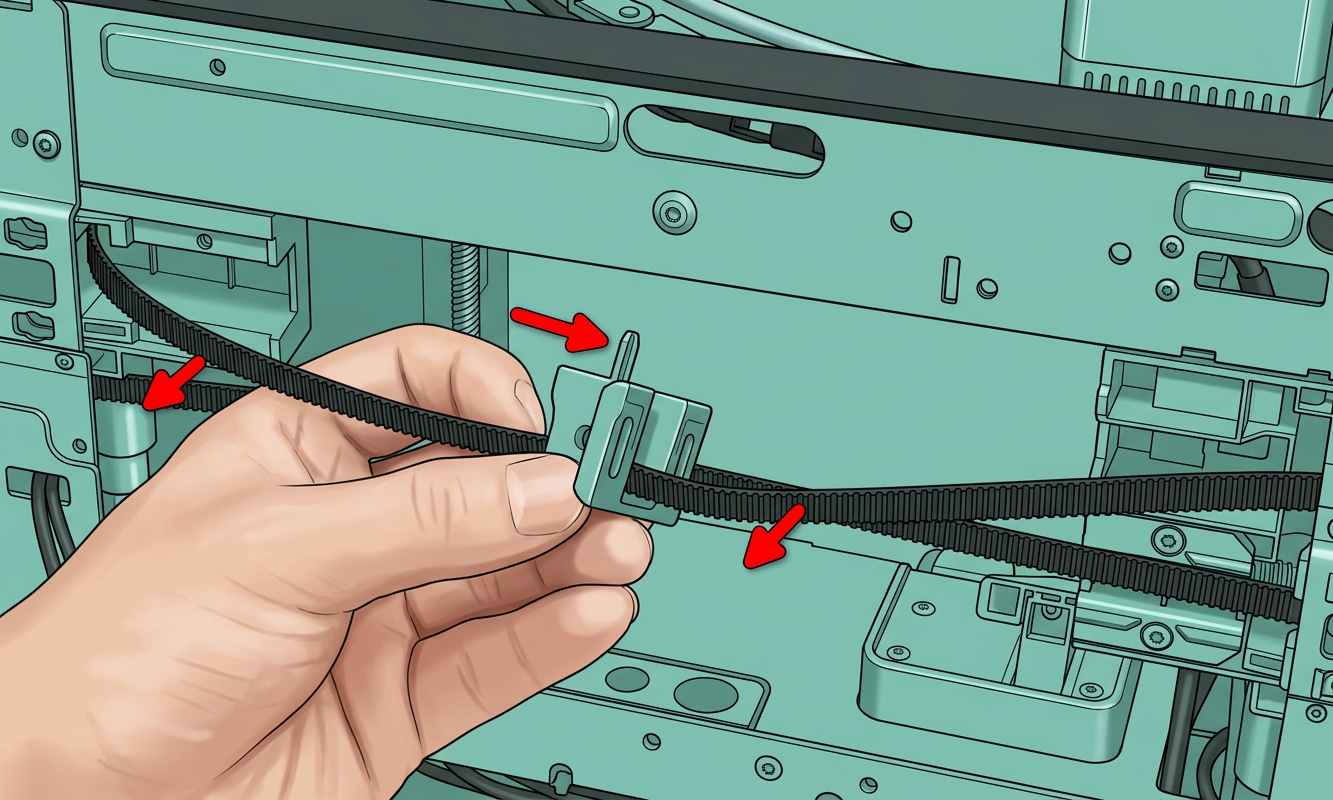

Убедитесь, что зубья ремня направлены наружу, а стойка пружины (на фото) направлена вверх.

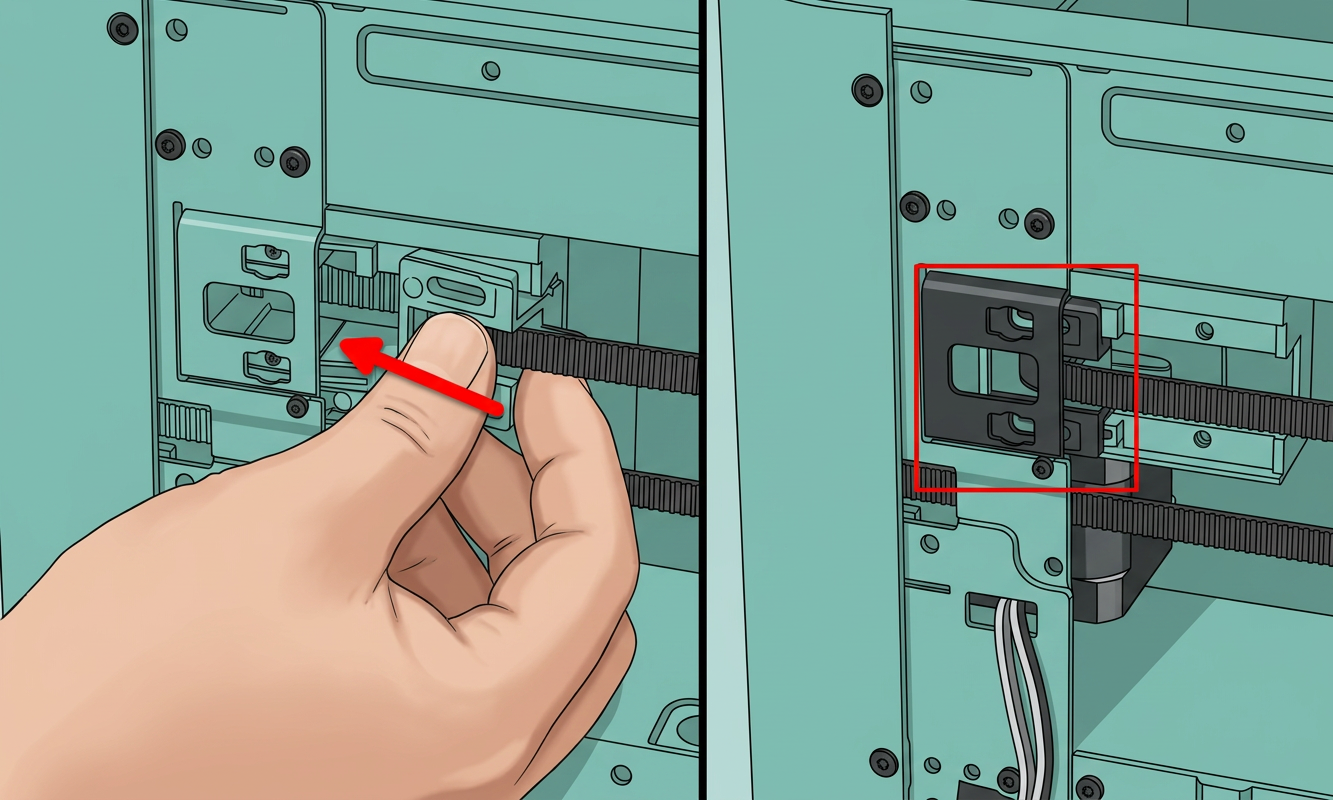

Вставьте натяжной ролик в кронштейн натяжителя и выровняйте его с отверстиями вала. Вставьте вал через кронштейн и ролик до тех пор, пока он не будет заподлицо с обеих сторон, убедившись, что ролик неподвижен, но вращается свободно.
Вставьте кронштейн натяжителя XY на место, пока не вкручивая винты.
Шаг 5: Установка фиксирующего кронштейна натяжителя XY

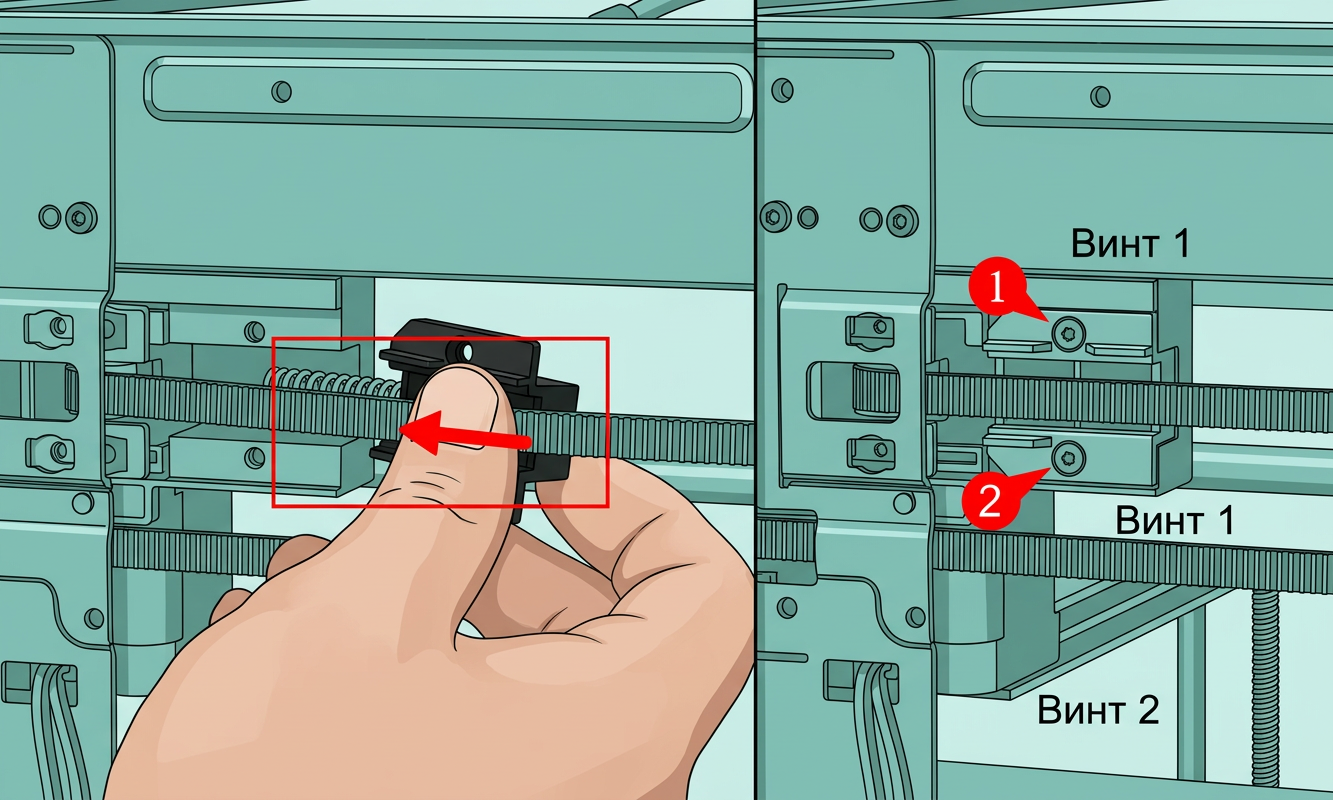

Установите пружину на кронштейн натяжителя, затем установите фиксирующий кронштейн натяжителя. Замените и затяните два винта фиксирующего кронштейна натяжителя.
Установите обратно металлические кронштейны и винты натяжения.
Шаг 6: Установка задней панели
Вы можете обратиться к ранее упомянутым страницам вики, чтобы последовательно заменить кронштейн ПТФЭ-трубки, буфер филамента и заднюю панель.
Руководство по замене кронштейна ПТФЭ-трубки
Руководство по замене буфера филамента
Руководство по замене задней панели P2S
Шаг 7: Натяжение ремня XY
Если вы больше не заменяете натяжные ролики, переместите печатающую головку вперед и назад, влево и вправо 3–5 раз. Затем повторно затяните все четыре винта натяжения сзади принтера.
Для подробностей обратитесь к:Натяжение ремня P2S
Проверка работоспособности
Подключите блок питания, включите принтер, запустите процесс самодиагностики принтера и следите за процессом тестирования на наличие любых аномальных звуков или ошибок.
Если возникнут проблемы, проверьте ремни и ролики на правильность установки и движения. Если проблема сохраняется, пожалуйста, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.
