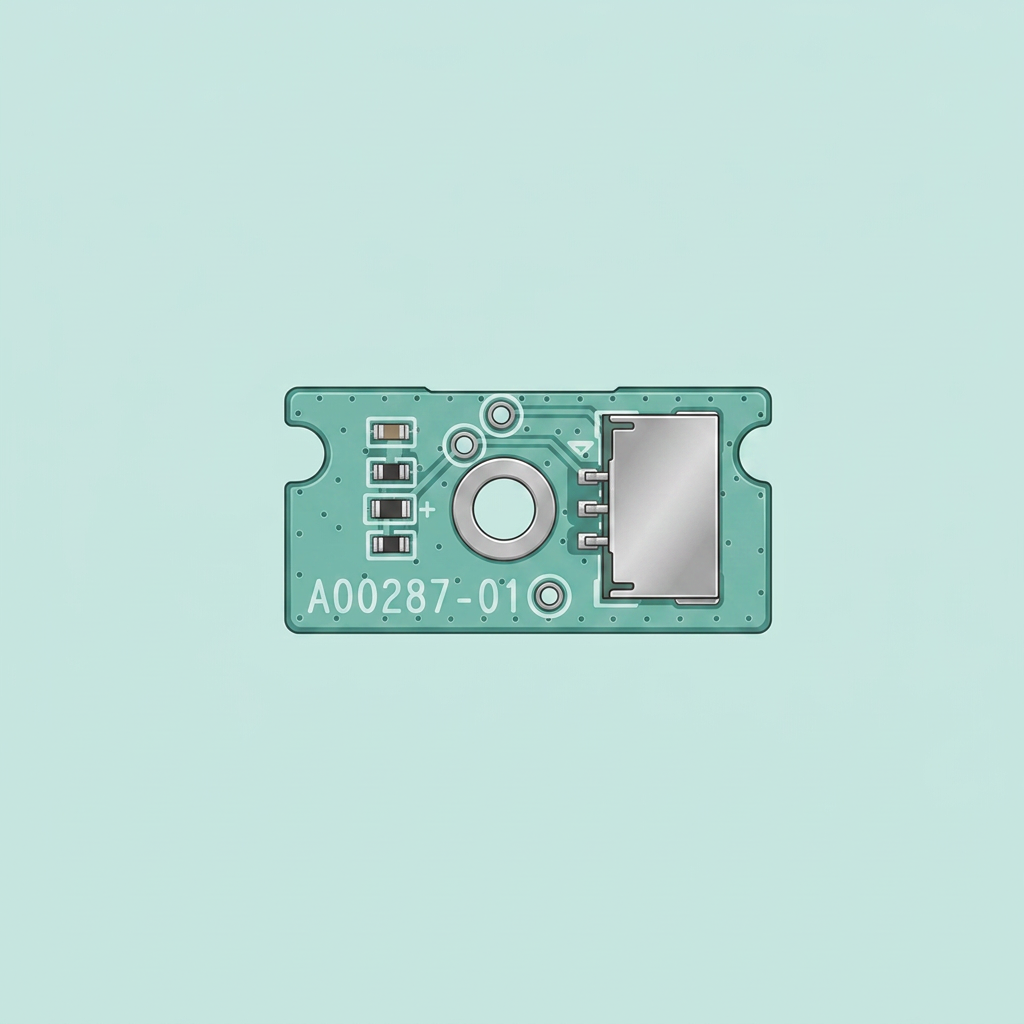

Датчик передней двери
Датчик передней двери представляет собой небольшую печатную плату, установленную внутри передней колонны принтера для определения статуса открытия или закрытия стеклянной передней двери P2S.
Комплект замены датчика двери содержит:
- Одна печатная плата датчика передней двери
- Один винт ST2x3.5
Примечание: Кабель не входит в комплект этого аксессуара, и если кабель окажется поврежденным, потребуетсякомплект проводов принтерадля замены кабеля.
Когда использовать это руководство
- Когда обнаружение двери не работает или всегда показывает дверь открытой, даже когда она физически закрыта, и когда кабель датчика двери не поврежден.
Необходимые инструменты и материалы
- Запасной датчик передней двери
- Шестигранный ключ H1.5
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей среды.
Когда выполнение задачи по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникнут вопросы или проблемы, связанные с вышеизложенным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
front-glass-door-handle">Проверьте магнит в ручке передней стеклянной двери.

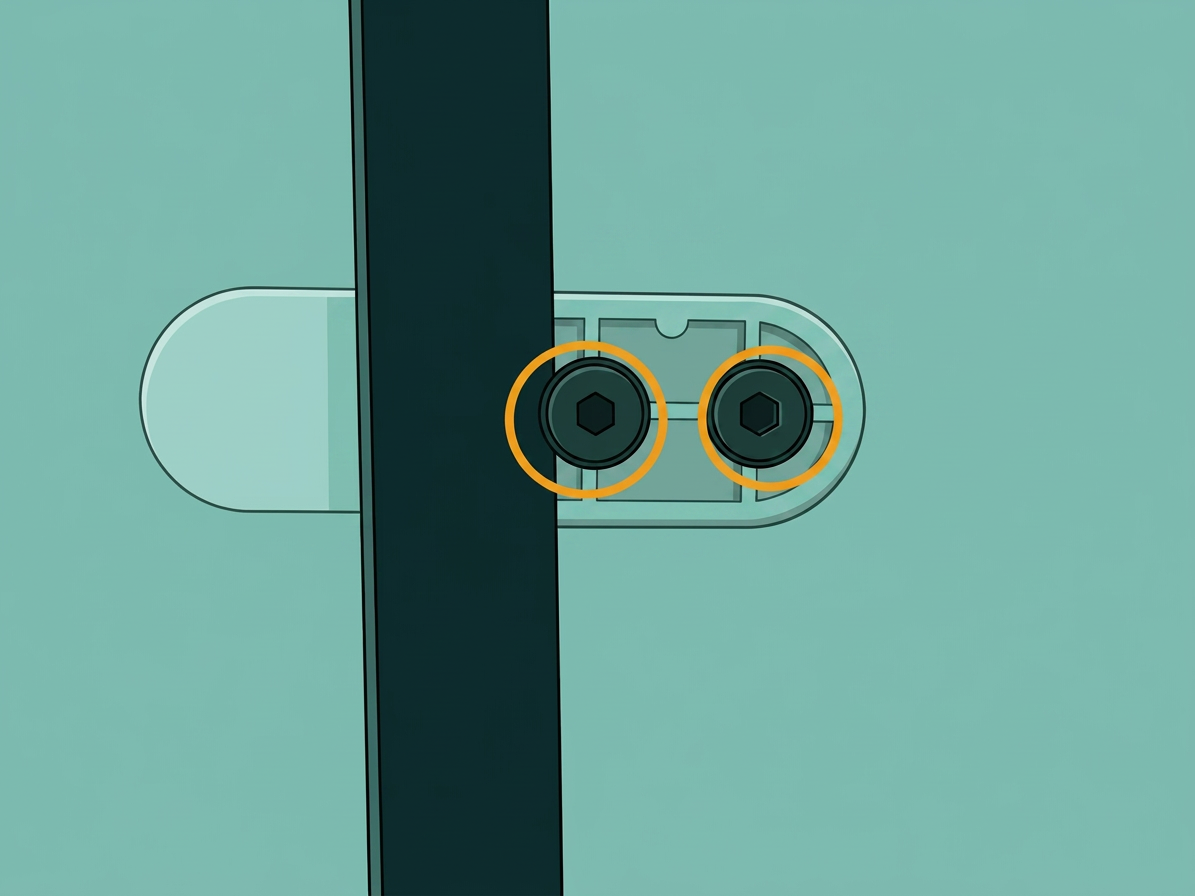

Шаг 1 - Снимите ручку
Откройте переднюю дверь. С помощью шестигранного ключа H2.0 открутите два винта, крепящих ручку. Затем ручка снимется легко.

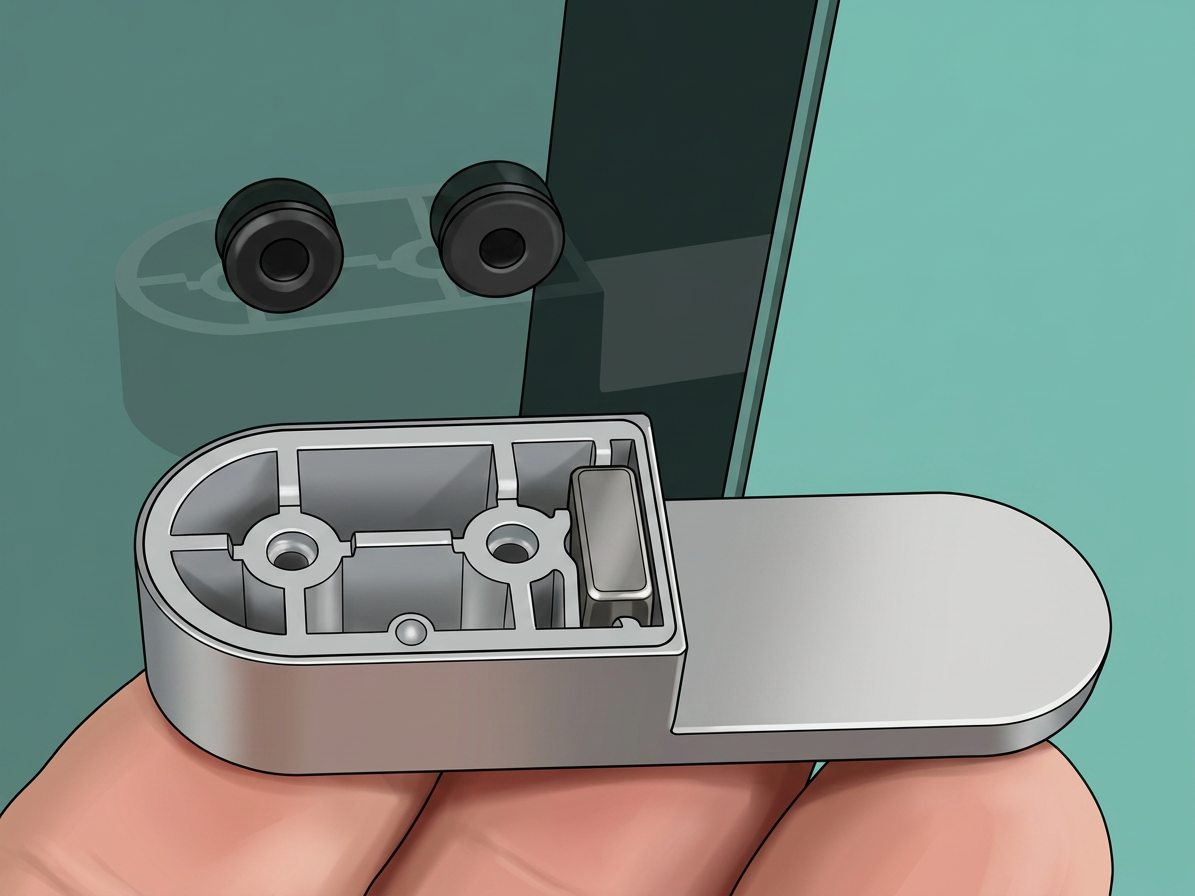

Шаг 2 - Проверьте магнит
Если квадратный магнит отсутствует или не может быть закреплен из-за повреждения ручки, замените её на новую ручку.
Снятие датчика двери

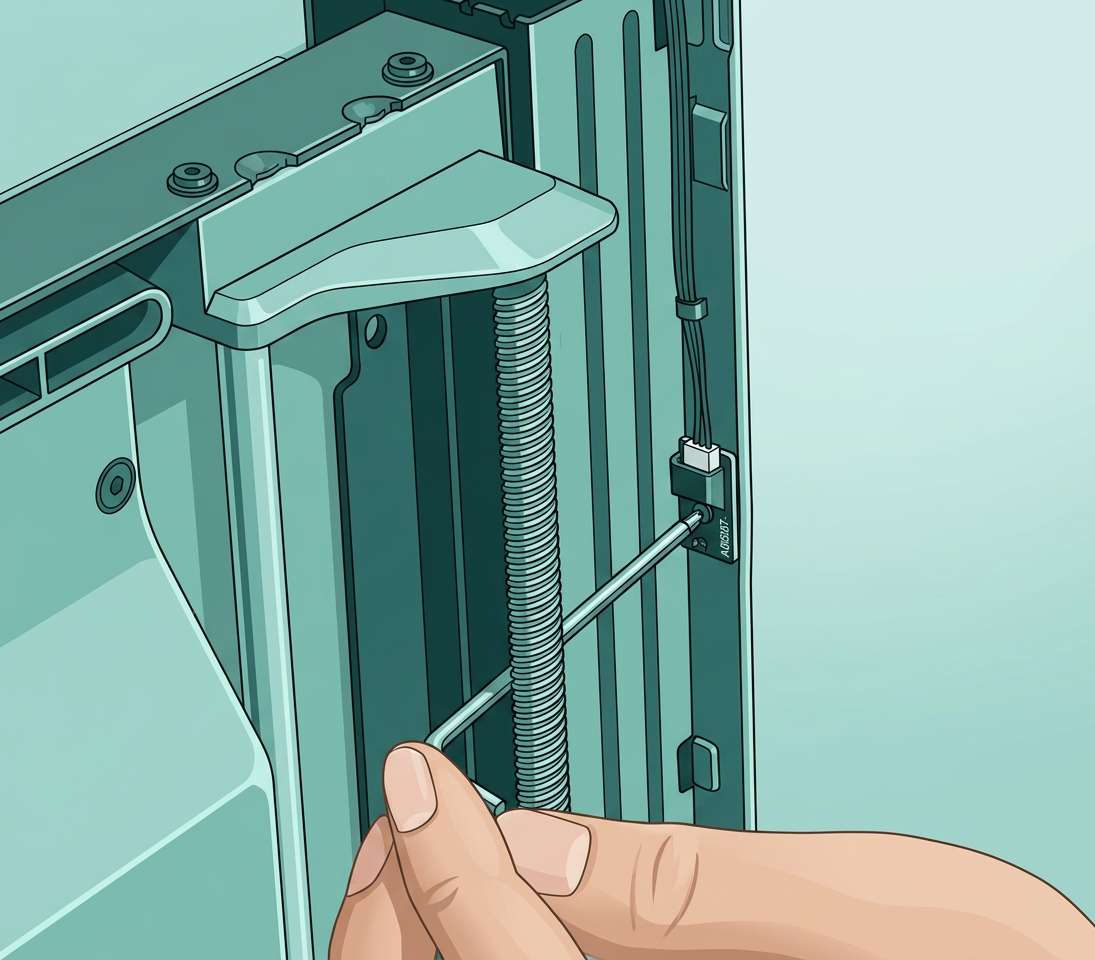

Шаг 1: Открутите винт датчика двери
Откройте стеклянную переднюю дверь, найдите плату датчика двери за правой рамой двери и открутите винт с помощью шестигранного ключа H1.5.

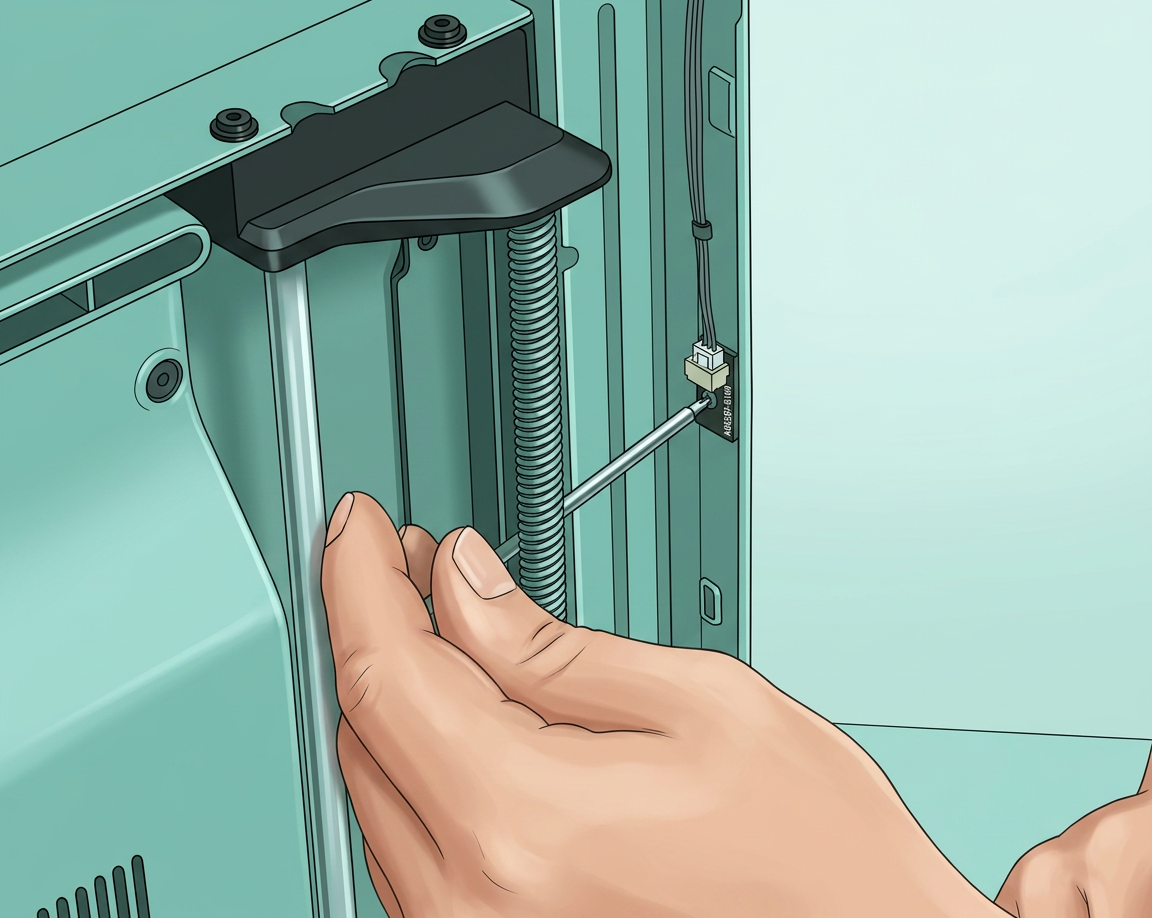

Шаг 2: Снимите черную ленту
Аккуратно отогните силиконовую полосу, обрамляющую раму двери, и снимите черную ленту на датчике двери (отложите эту ленту в сторону, чтобы при желании использовать повторно).
Шаг 3: Снимите датчик двери
Отсоедините кабель от платы датчика двери и извлеките старую плату датчика двери из принтера.
Установка датчика двери

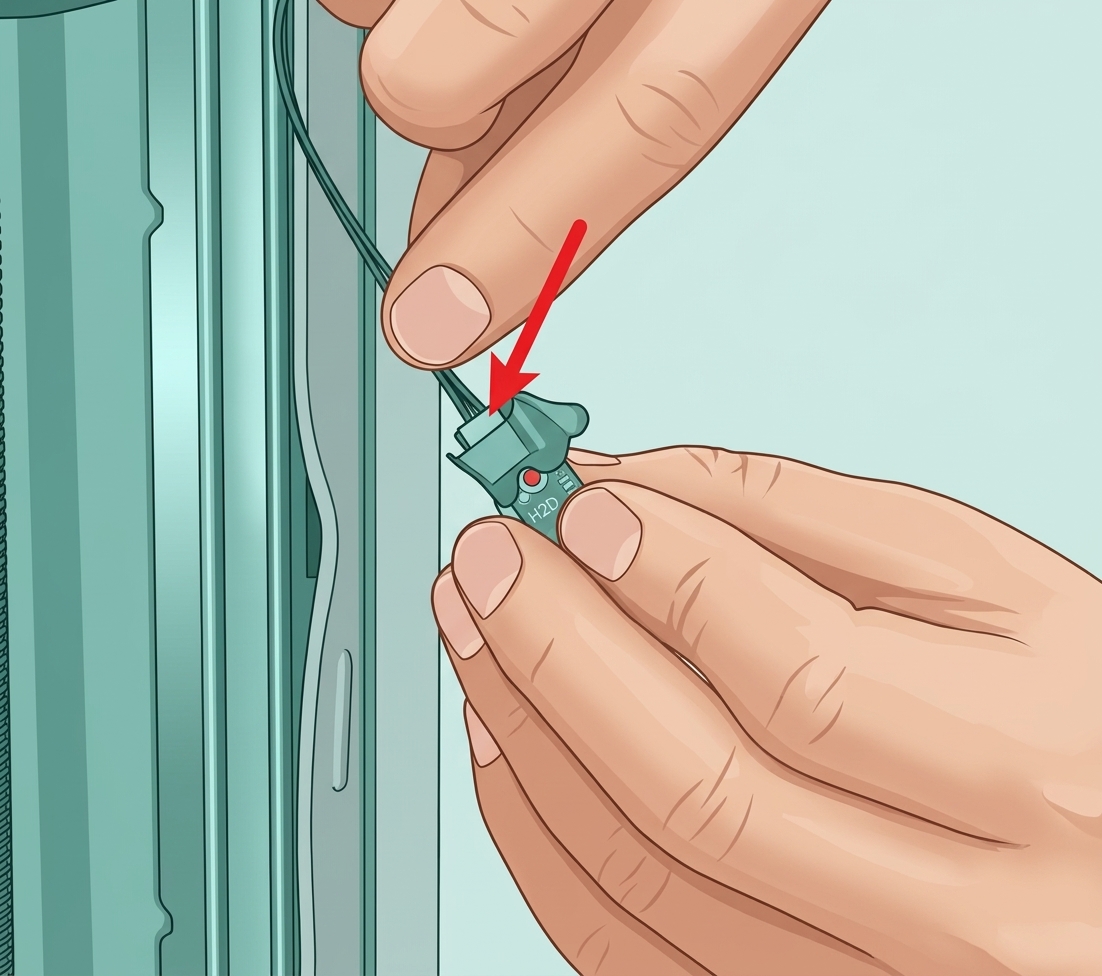

Шаг 1: Подключите кабель
Подключите кабель к запасной плате датчика двери.
Шаг 2: Установите датчик двери
Выровняйте плату датчика двери с отверстием для винта и используйте шестигранный ключ H1.5, чтобы вкрутить винт.
Шаг 3: Замените черную ленту
Аккуратно отогните силиконовую полосу и замените черную ленту вокруг платы датчика двери.
Проверка работоспособности
Датчик двери работает только во время использования принтера. Во время тестовой печати откройте стеклянную переднюю дверь принтера и проверьте, появляется ли сообщение «дверь открыта». Затем закройте дверь и убедитесь, что сообщение исчезает.
