Руководство по замене кронштейна натяжителя XY для P2S/X2D

XY натяжитель

XY натяжитель крепится на задней панели принтера. Он состоит из пластикового основания с ведомым роликом, в то время как держатель натяжителя включает пластиковое основание и пружину. Вместе эти два компонента обеспечивают эластичное натяжение ремня XY.

Когда использовать это руководство

• Повреждён XY натяжитель или держатель

Необходимые инструменты и материалы

• Пинцет

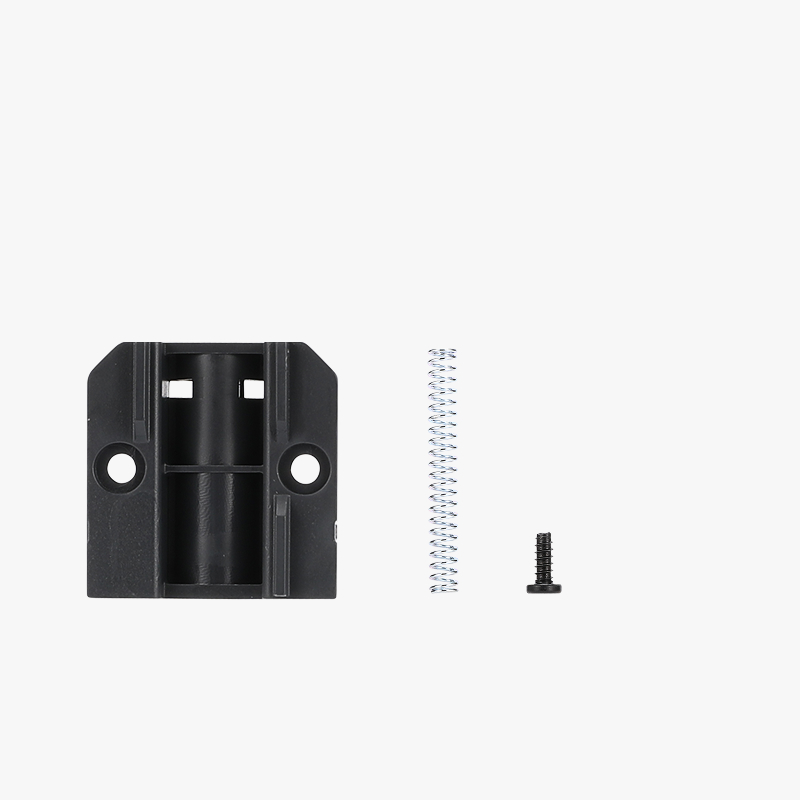

• Новый держатель натяжителя XY

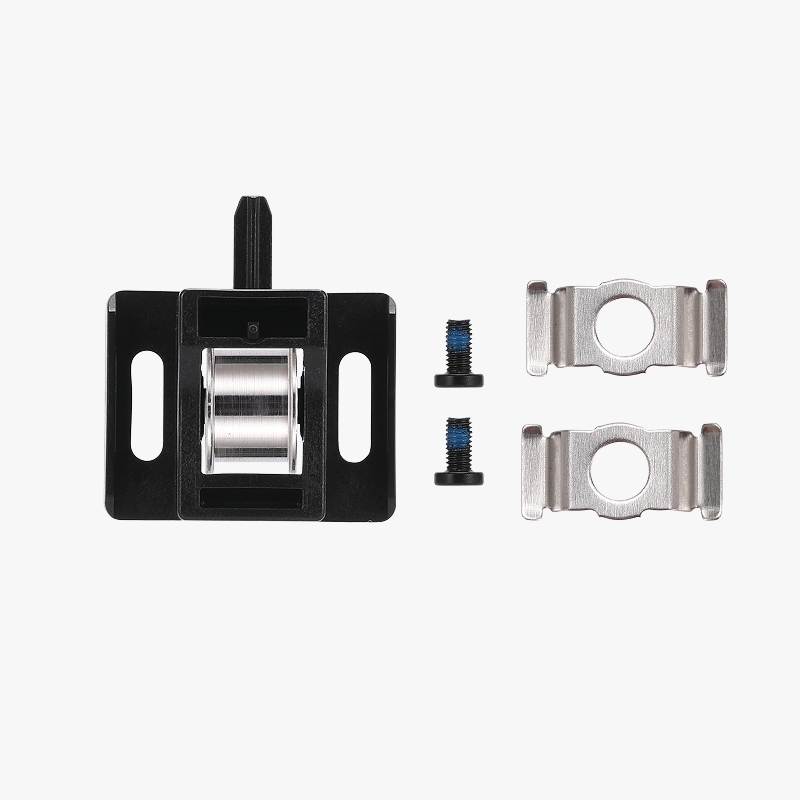

• Новый натяжитель XY
• Шестигранный ключ H2.0

Предупреждение по безопасности

Важное напоминание!

Перед выполнением любого технического обслуживания принтера и его электронных компонентов (включая кабель инструментальной головки) обесточьте принтер и отключите его от сети питания, чтобы предотвратить случайные прикосновения к экрану или короткое замыкание, которое может привести к дополнительному электронному повреждению или опасным ситуациям.

При выполнении техобслуживания или устранении неполадок на принтере сначала всегда проверяйте температуру хотэнда и нагреваемой столешницы. Избегайте работы при высоких температурах. Если вы должны работать при высоких температурах, носите термостойкие перчатки, чтобы обеспечить безопасное и эффективное обслуживание.

Замена правого натяжителя

Шаг 1: Снимите заднюю панель

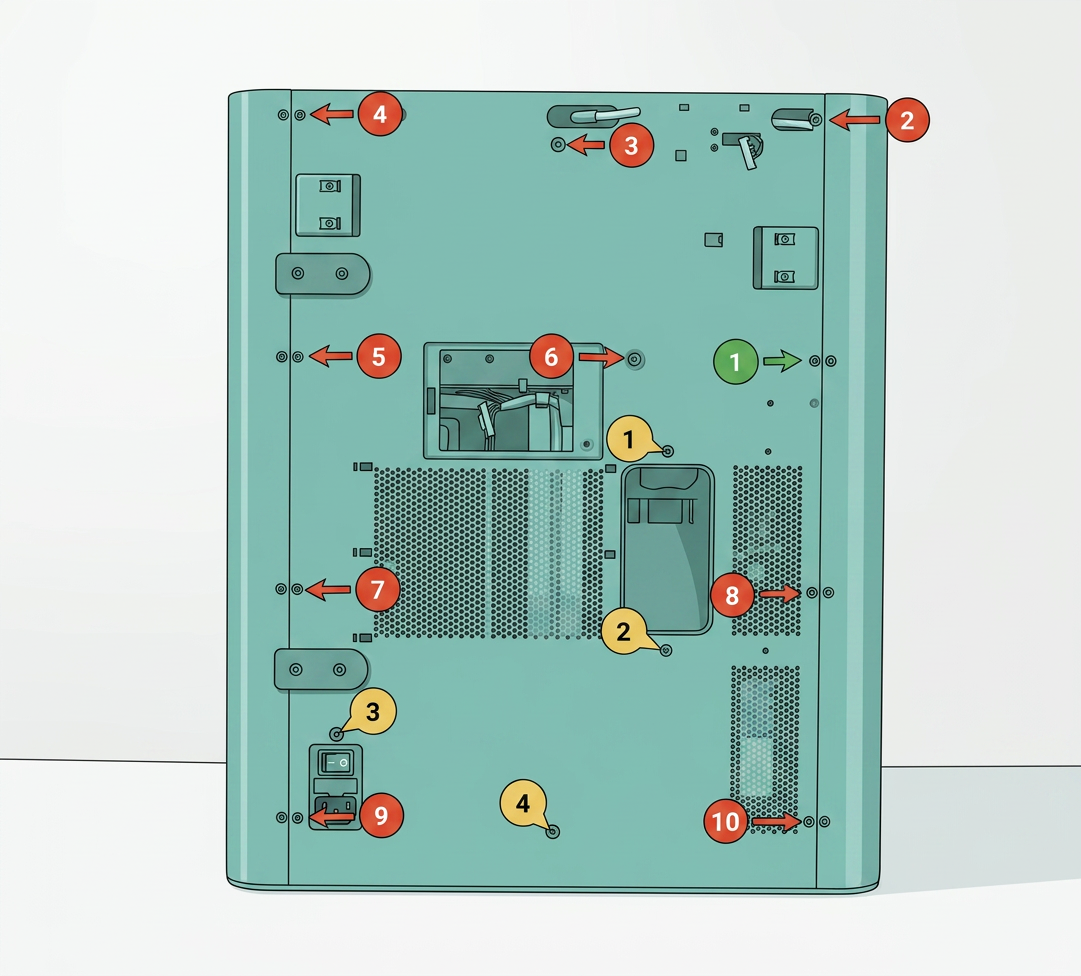

Обратитесь к соответствующей Wiki для вашей модели принтера, чтобы снять заднюю панель:

• P2S
• X2D

P2S	X2D

Шаг 2: Снимите держатель правого натяжителя

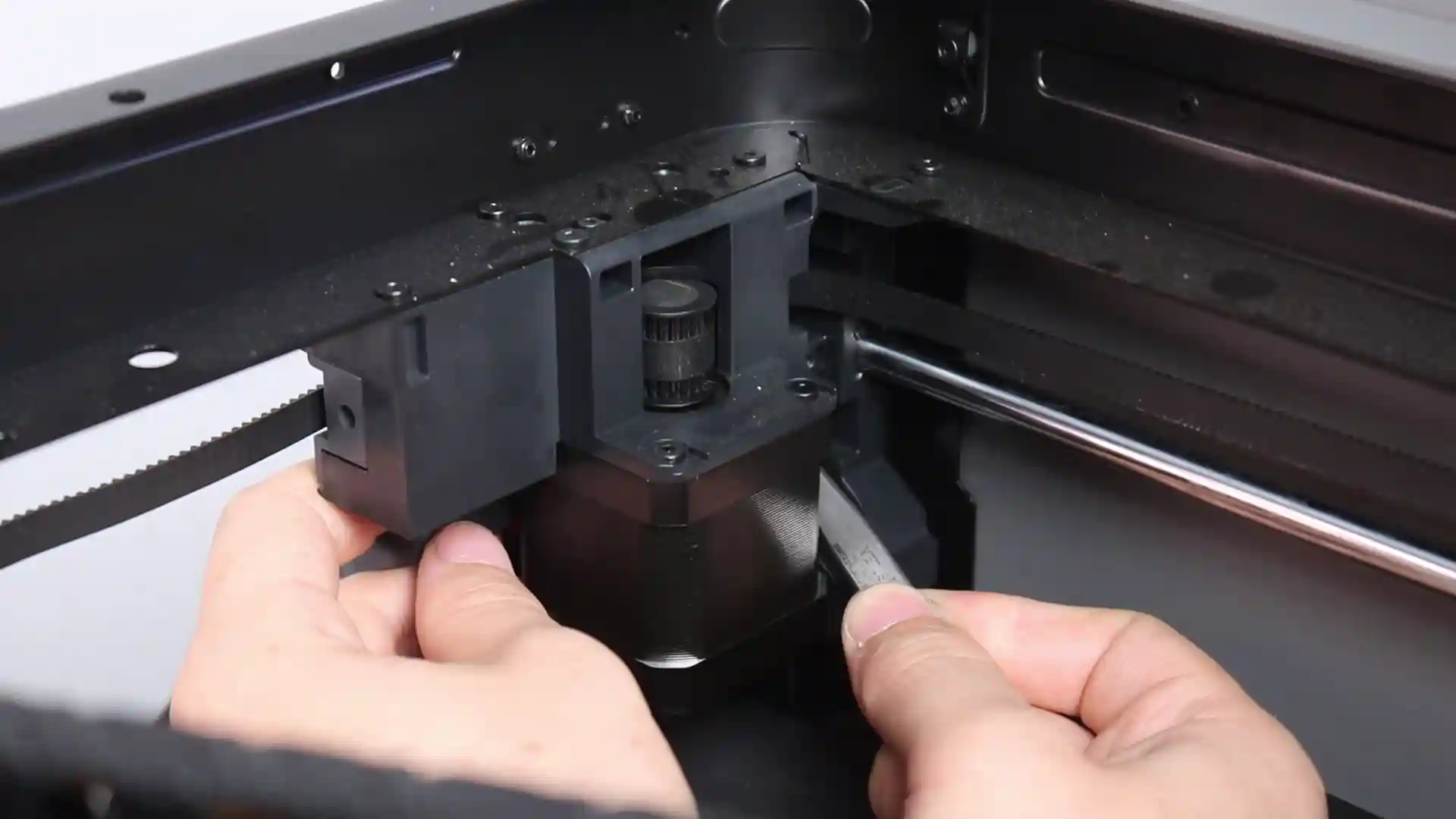

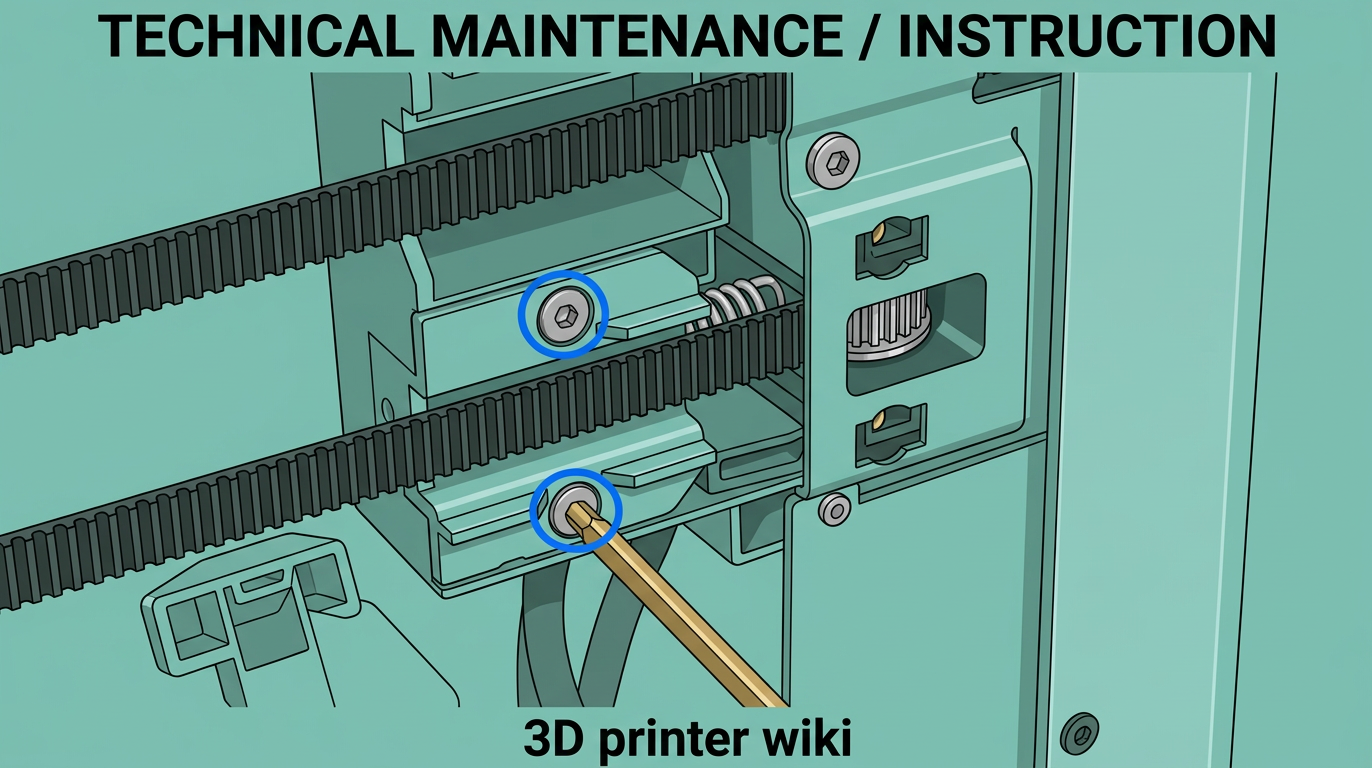

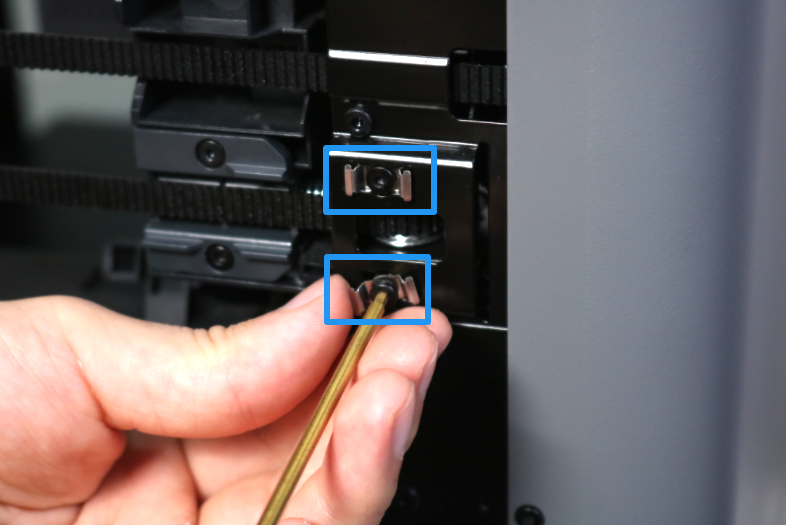

Сначала используйте шестигранный ключ H2.0 для снятия двух фиксирующих винтов натяжителя.

Затем используйте шестигранный ключ H2.0 для снятия фиксирующего винта держателя натяжителя.

При снятии фиксирующего винта держателя натяжителя удерживайте его рукой, чтобы он не распахнулся и не потеряли детали.

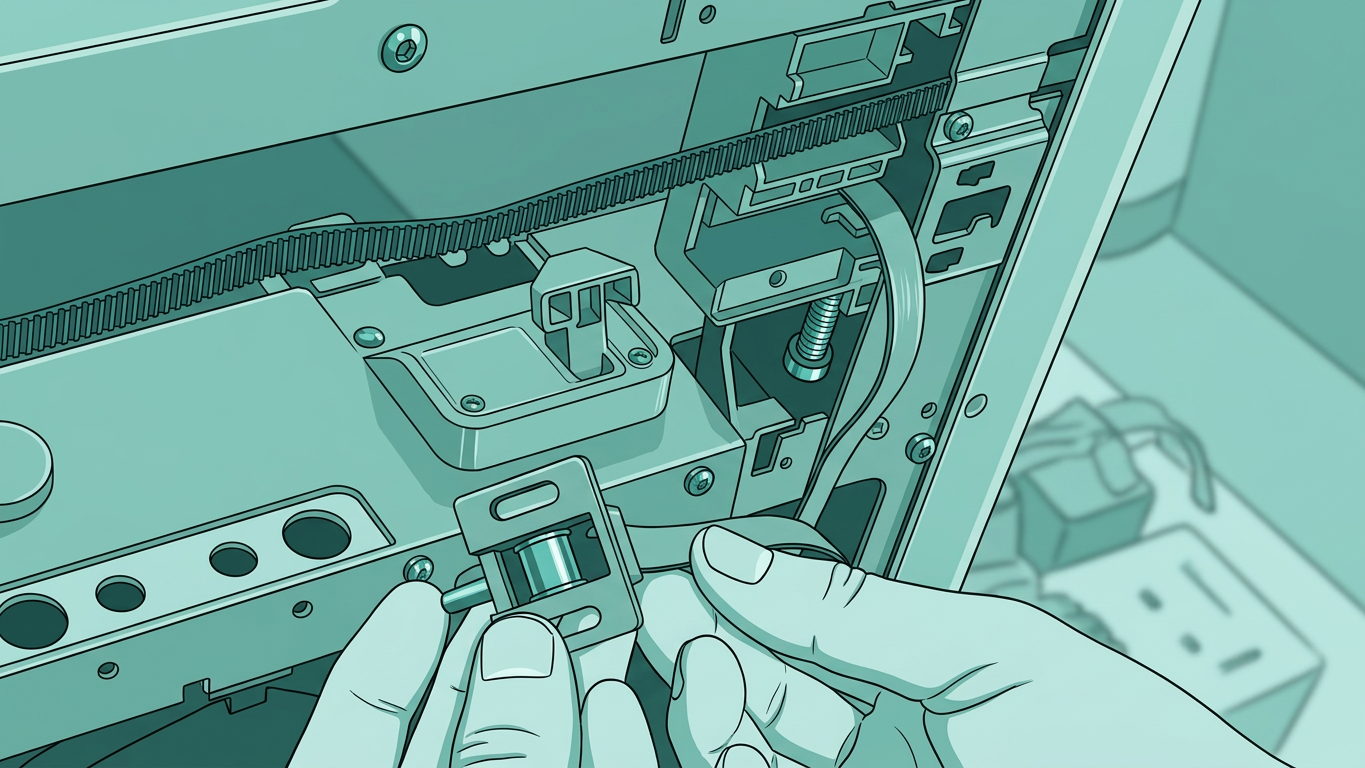

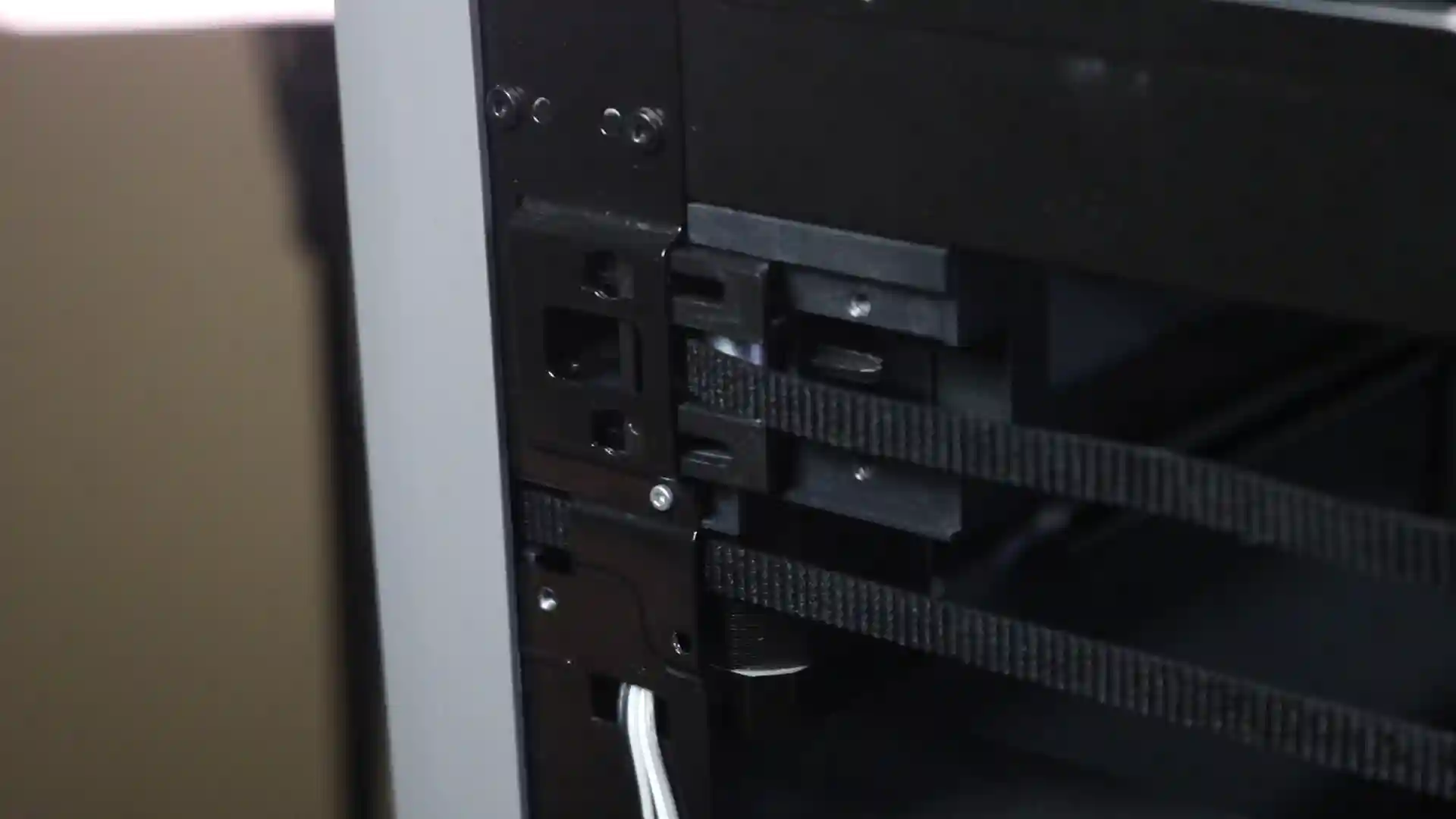

Удерживайте держатель натяжителя и медленно снимите его с принтера.

Шаг 3: Снимите ремень

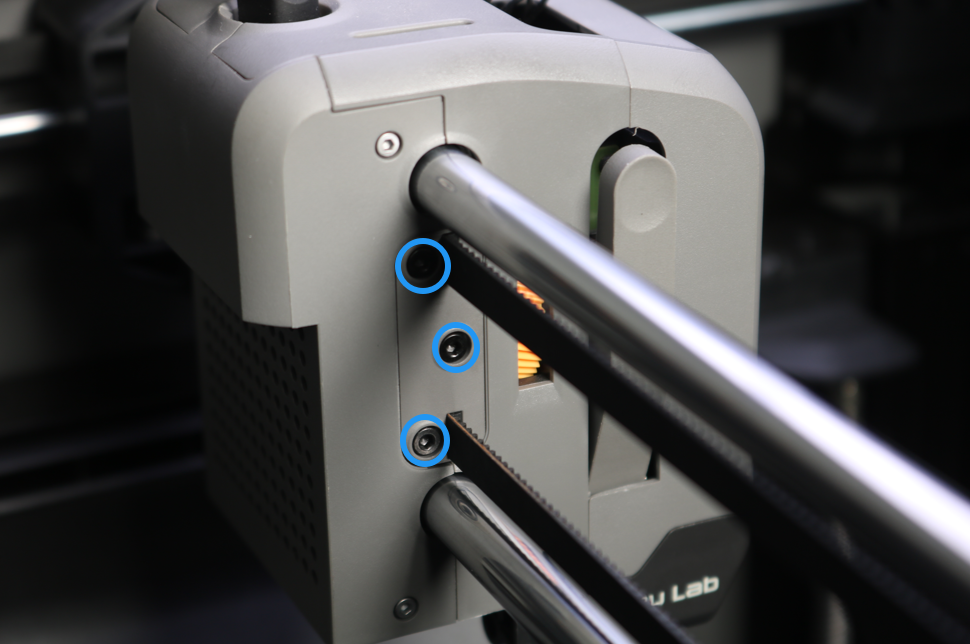

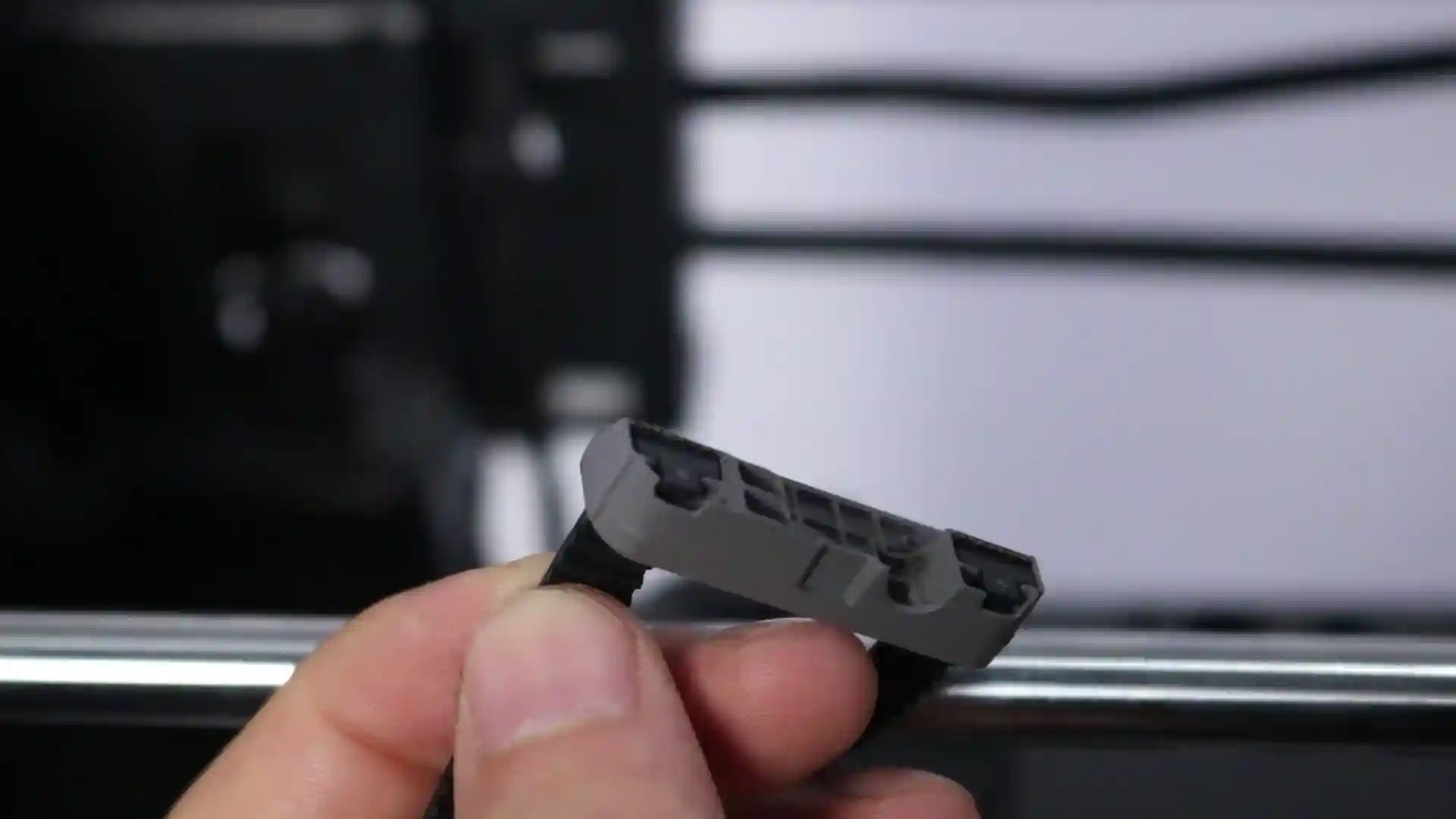

Ослабьте три винта на правом зажиме ремня инструментальной головки и вытолкните блок зажима ремня.

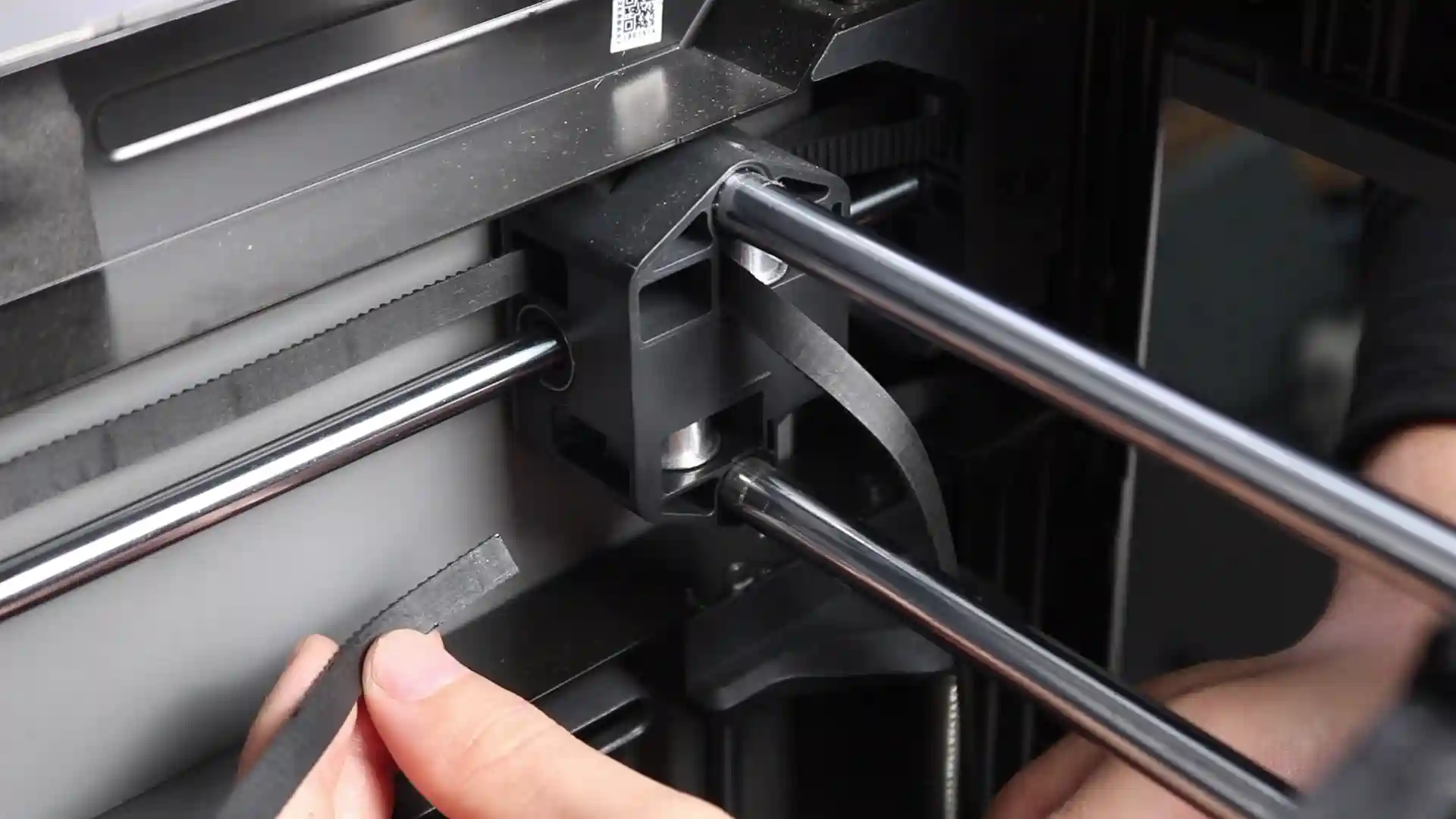

Вытяните ремень сзади.

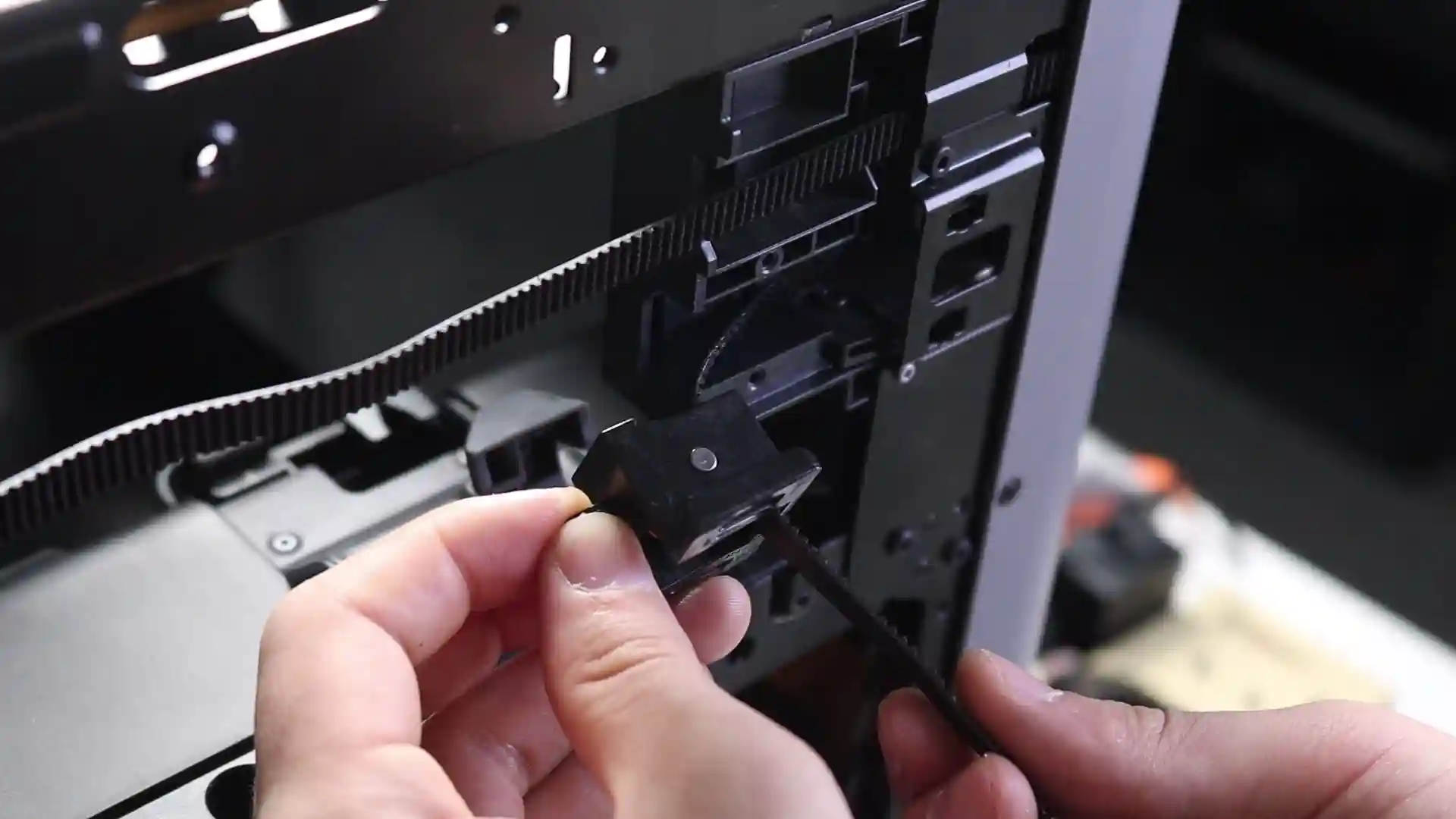

Шаг 4: Установите новый натяжитель

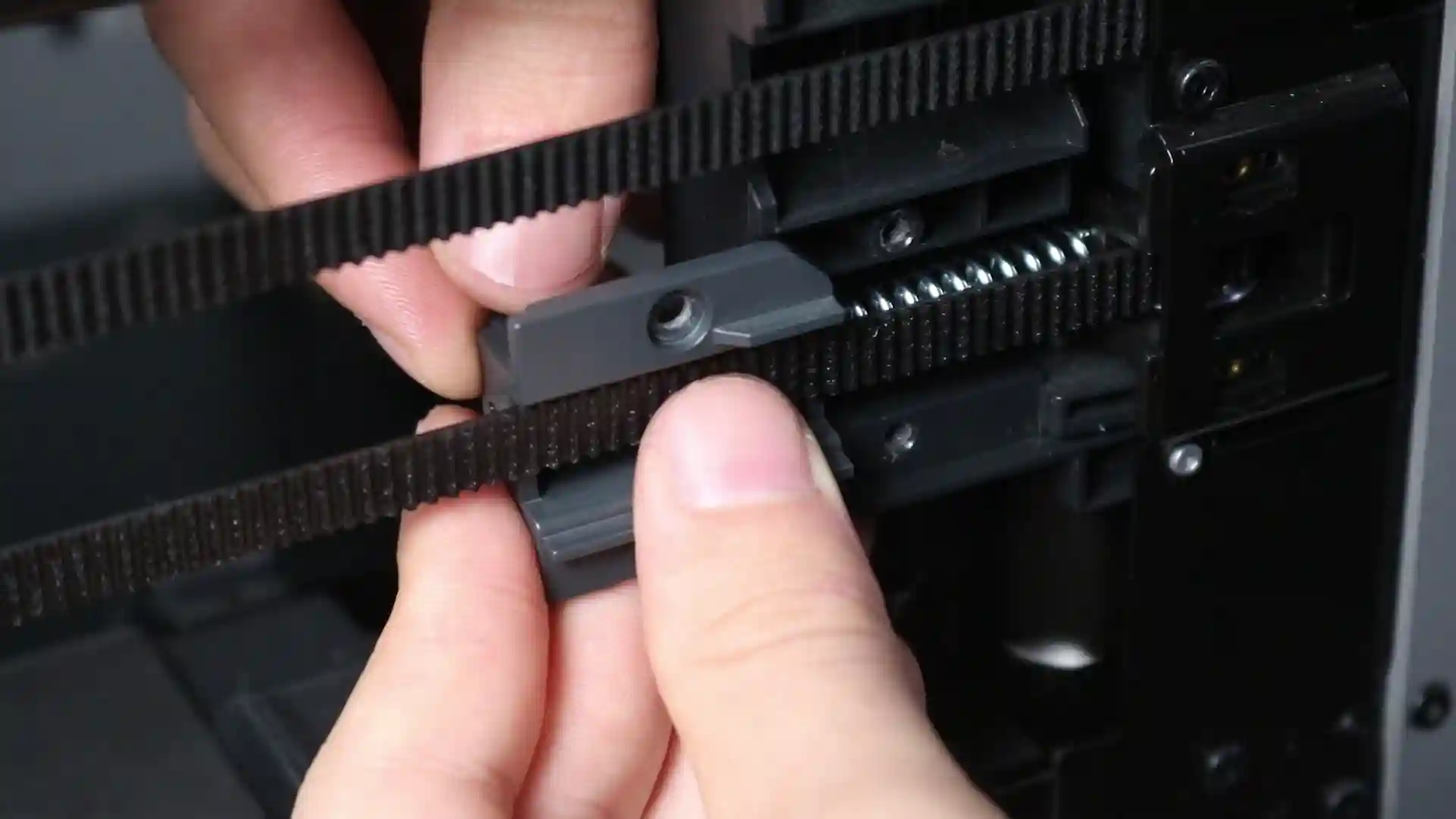

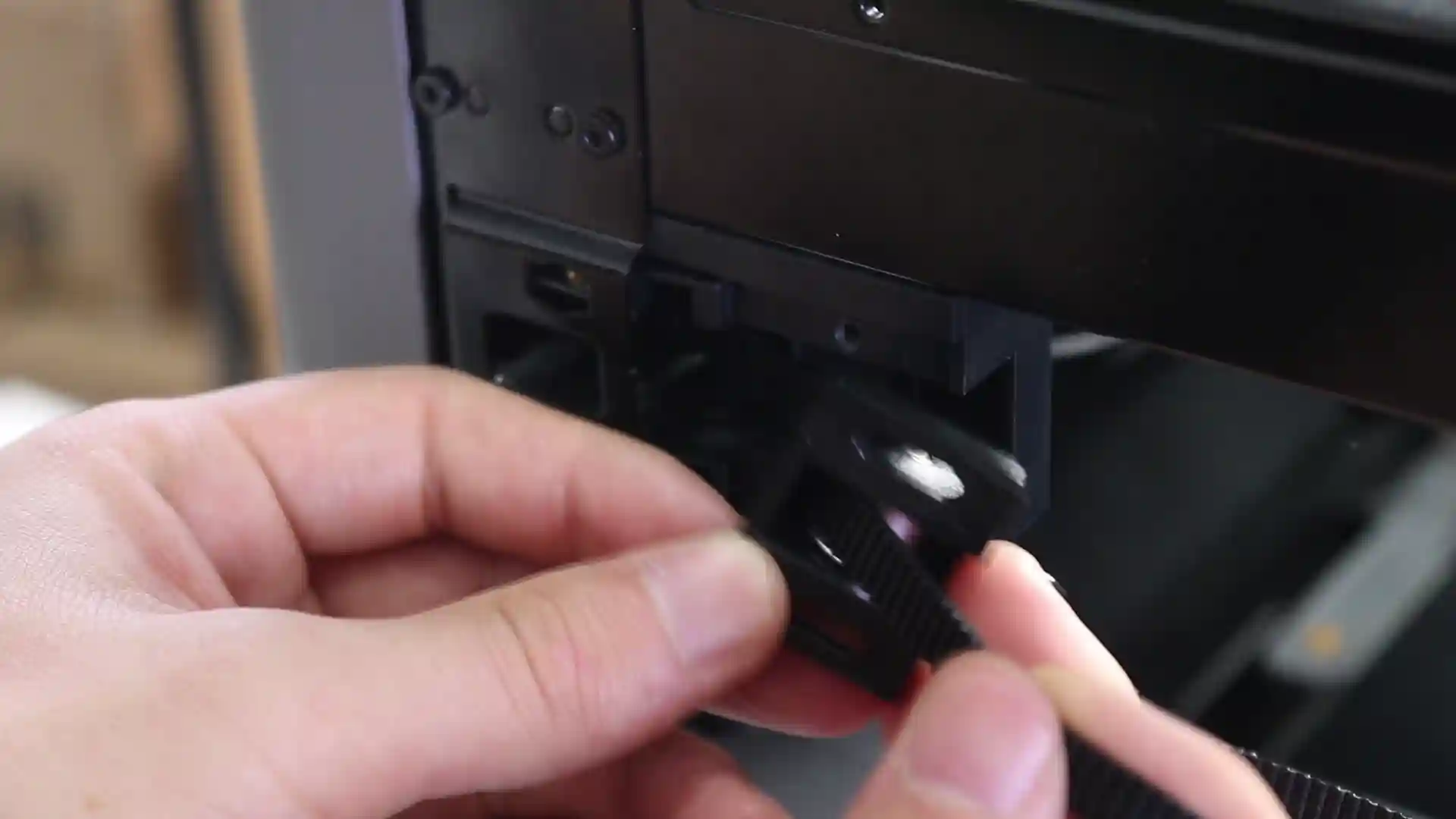

Пропустите ремень через новый натяжитель, убедившись, что ремень не перекручен.

Затем вставьте натяжитель в раму.

Шаг 5: Установите ремень

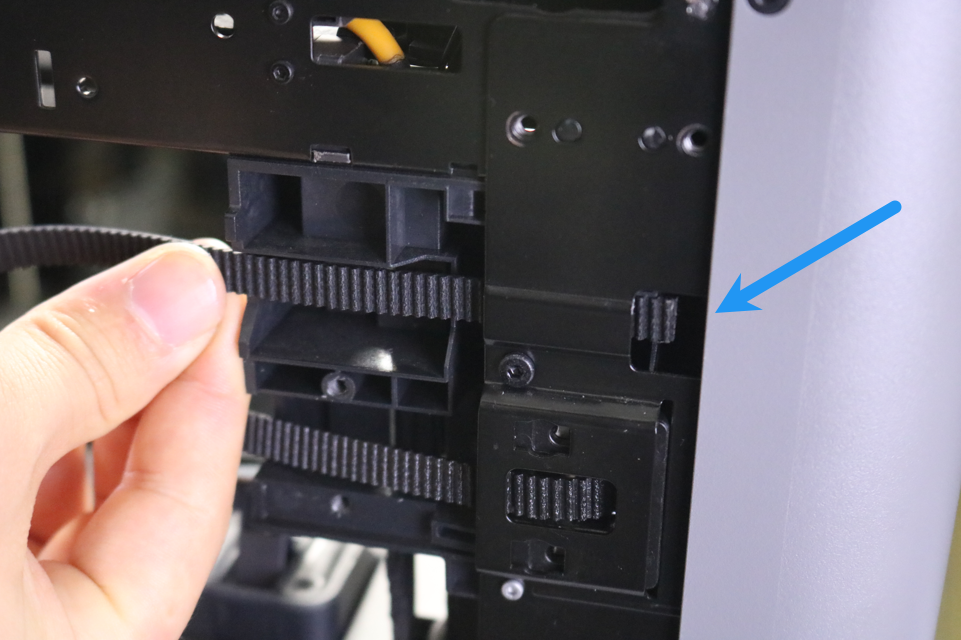

Вставьте ремень в раму.

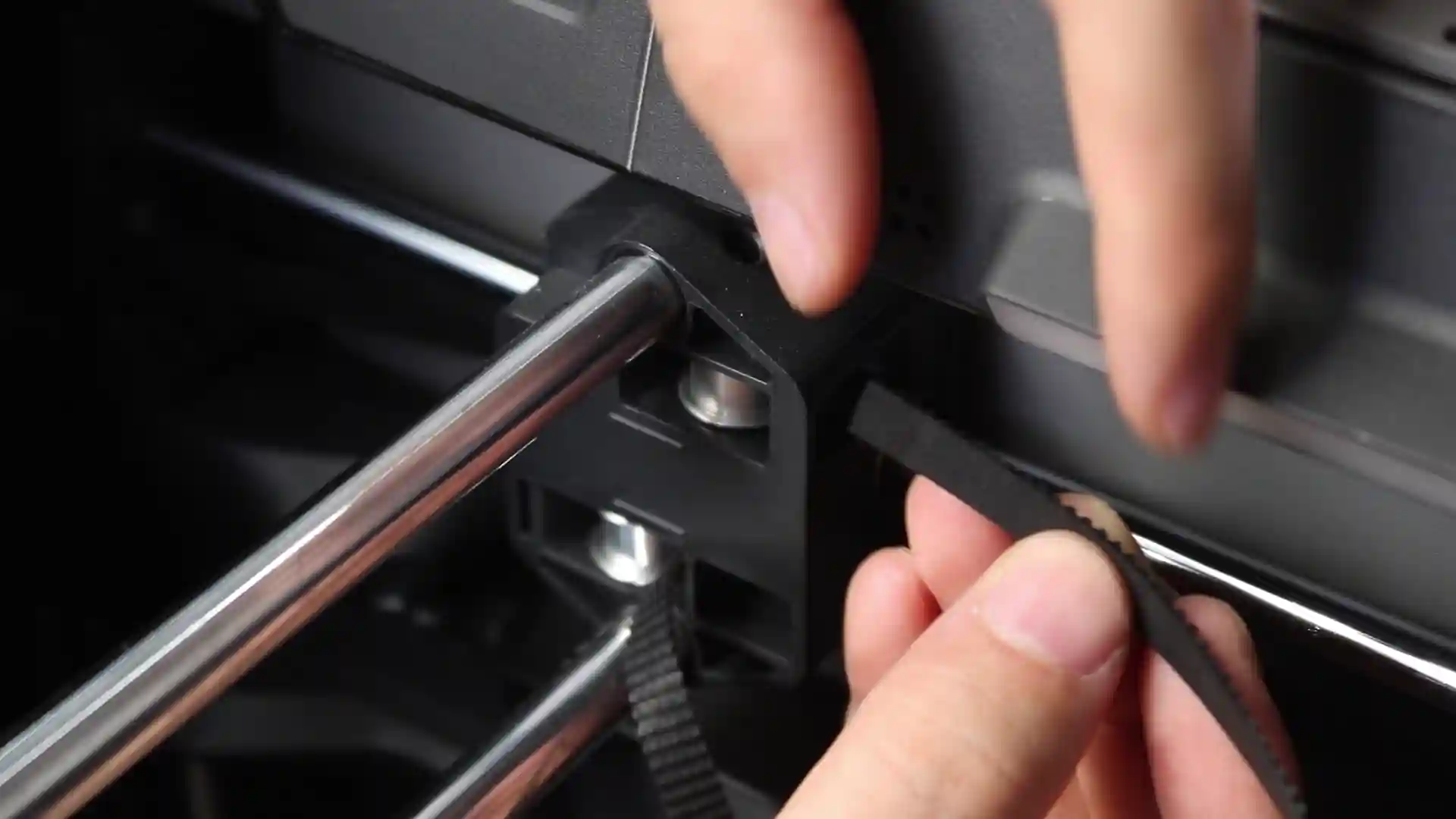

Возьмитесь пинцетом за ремень и вытяните его.

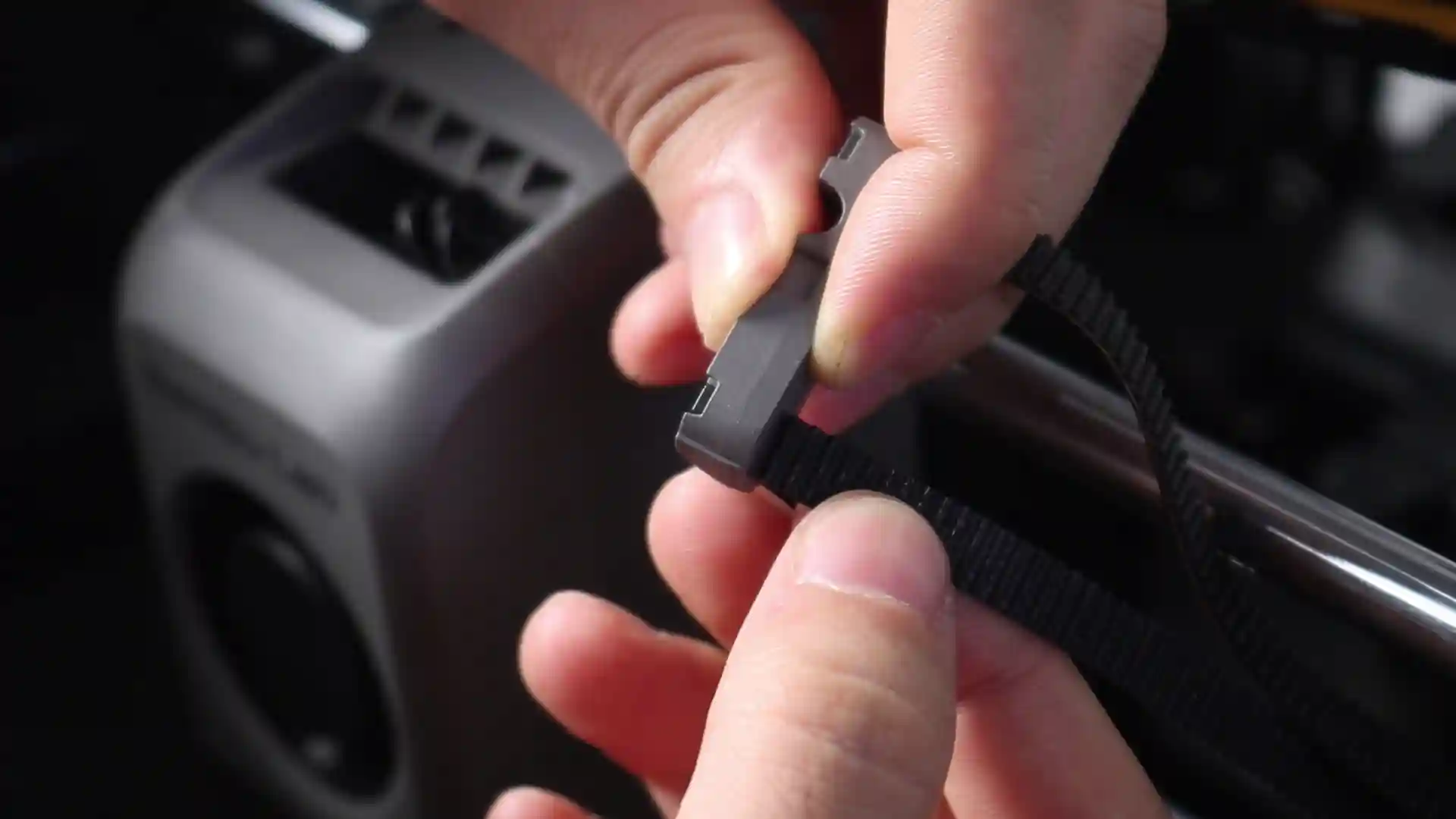

Сожмите конец ремня, чтобы согнуть его — это облегчит прокладывание одной части с одной стороны, чтобы она вышла с другой.

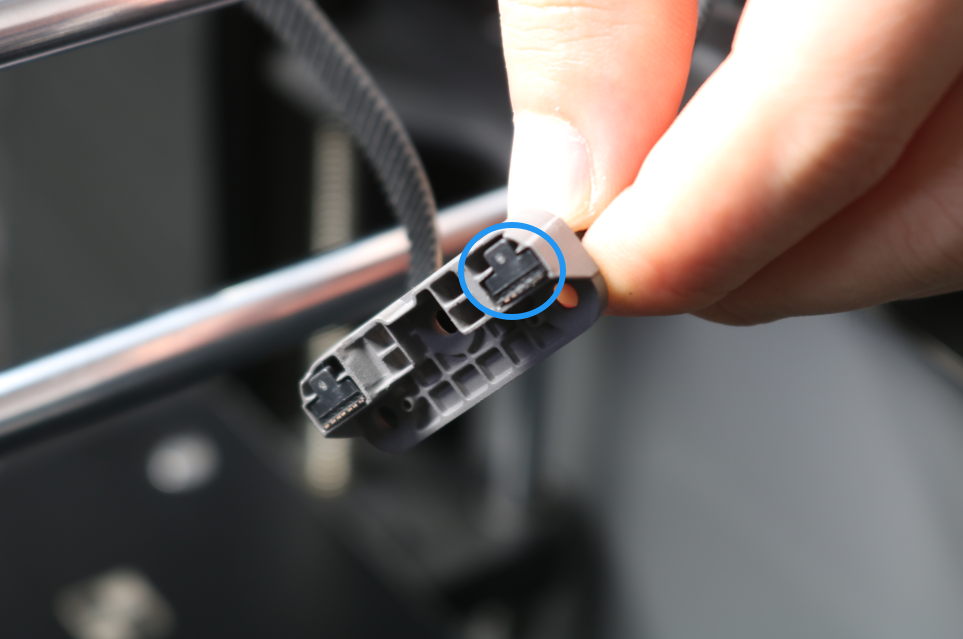

Установите блок зажима ремня.

xy-belt_13_013.png" alt="" style="max-width:100%;height:auto;" />
Затяните три винта зажима ремня.
|

Шаг 6: Установите натяжитель

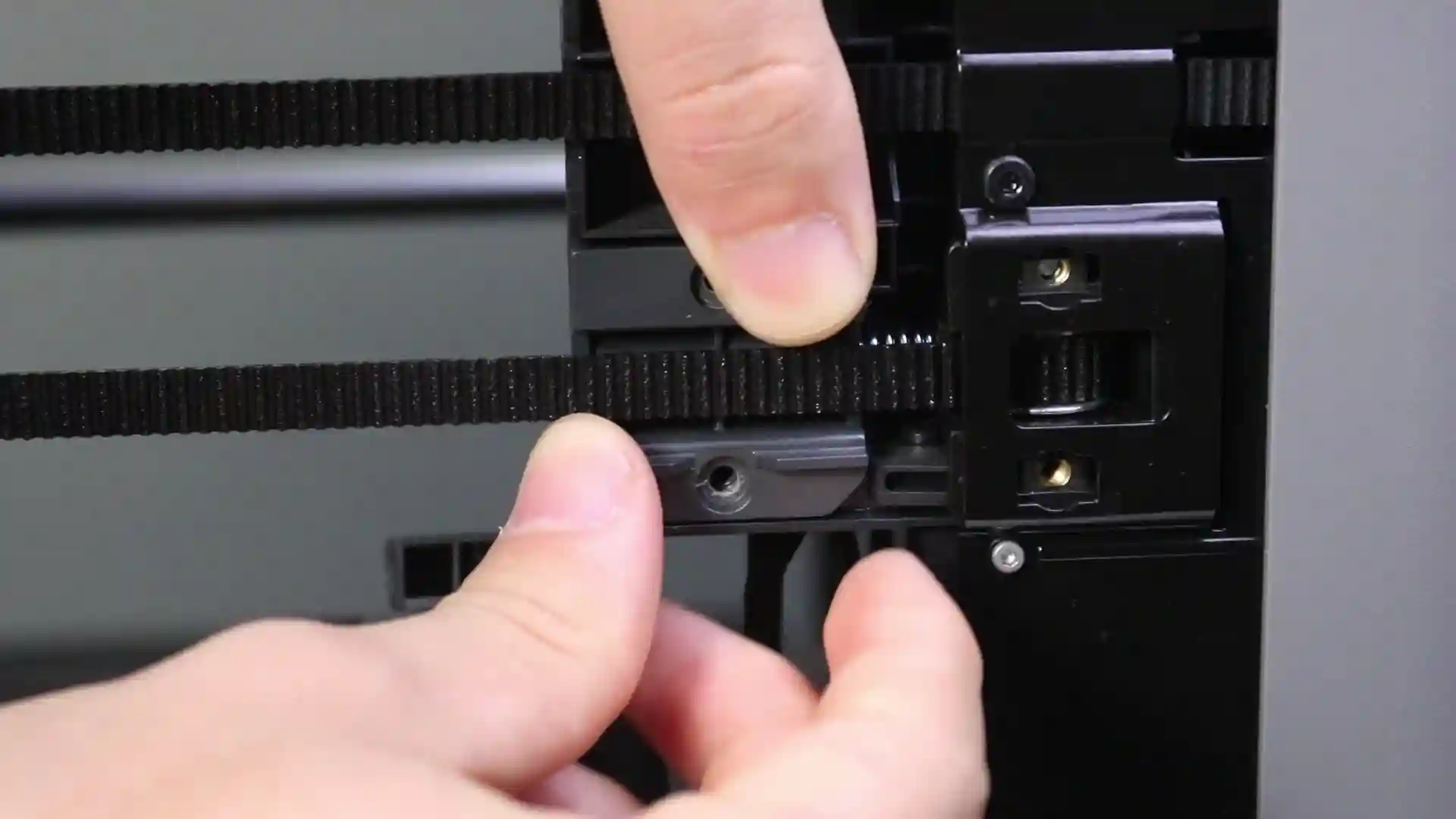

Вставьте держатель натяжителя в раму.

Затем установите фиксирующий винт держателя.

Потяните и оттолкните инструментальную головку, чтобы обеспечить плавное движение, затем установите фиксирующие винты натяжителя.

Не затягивайте этот винт слишком сильно, чтобы не сорвать резьбу.

Замена левого натяжителя

Шаг 1: Снимите держатель левого натяжителя

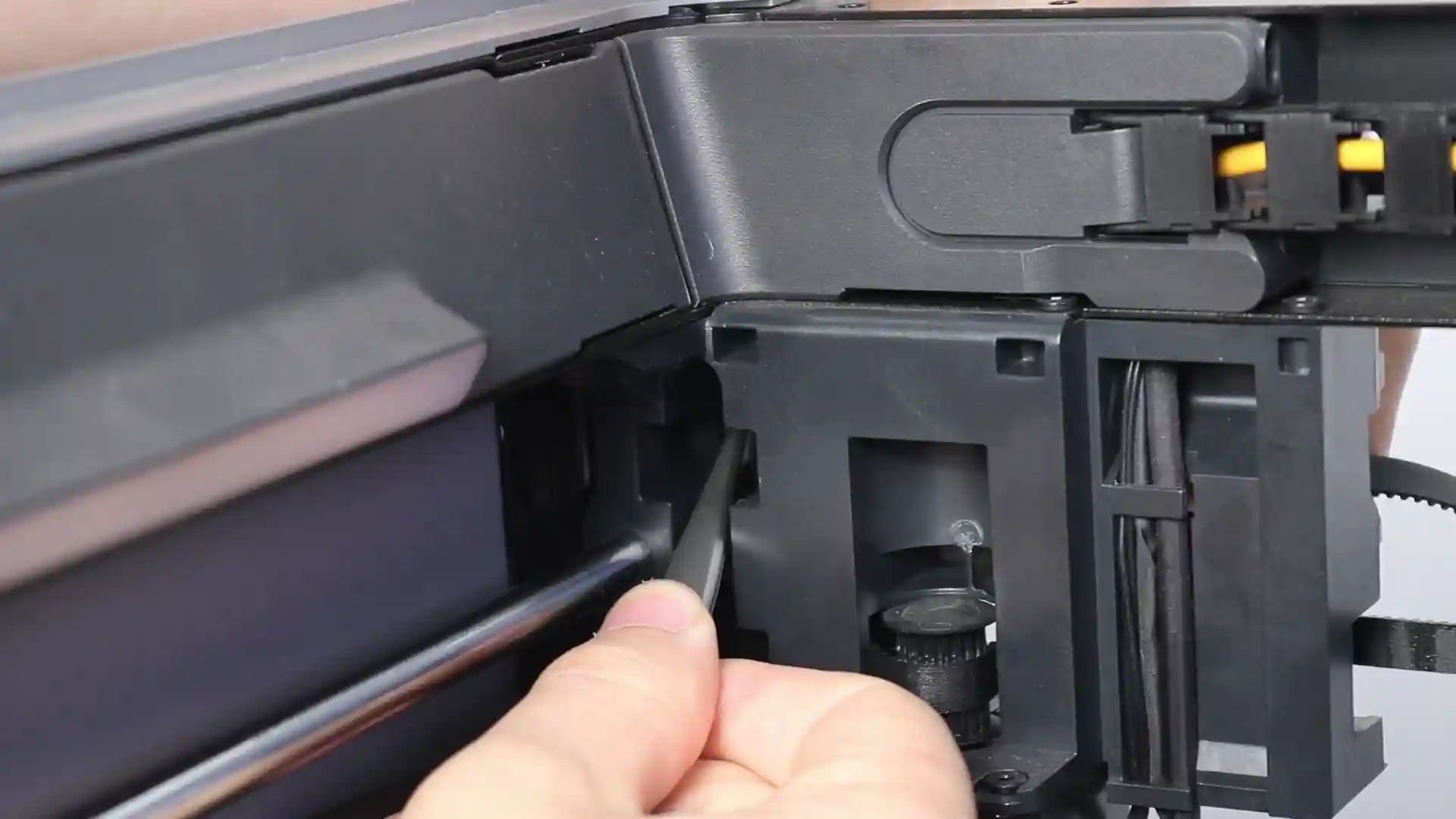

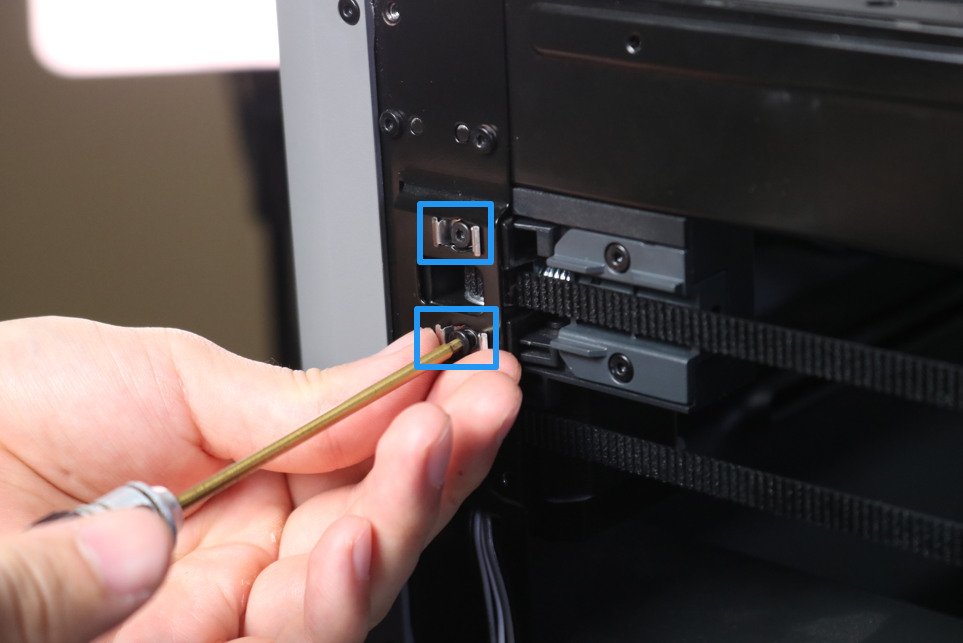

Сначала используйте шестигранный ключ H2.0 для снятия двух фиксирующих винтов натяжителя.

Затем используйте шестигранный ключ H2.0 для снятия фиксирующего винта держателя натяжителя.

При снятии фиксирующего винта держателя натяжителя удерживайте его рукой, чтобы он не распахнулся и не потеряли детали.

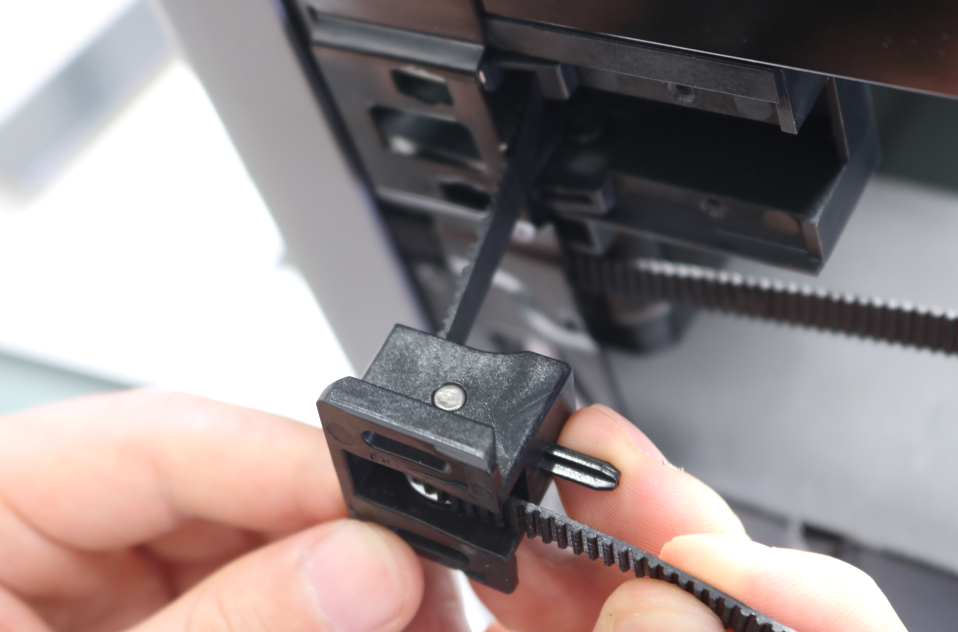

Удерживайте держатель натяжителя и медленно снимите его с принтера.

Шаг 2: Снимите ремень

Ослабьте три винта на левом зажиме ремня инструментальной головки и вытолкните блок зажима ремня.

Вытяните ремень с задней стороны.

Шаг 3: Установка нового натяжителя

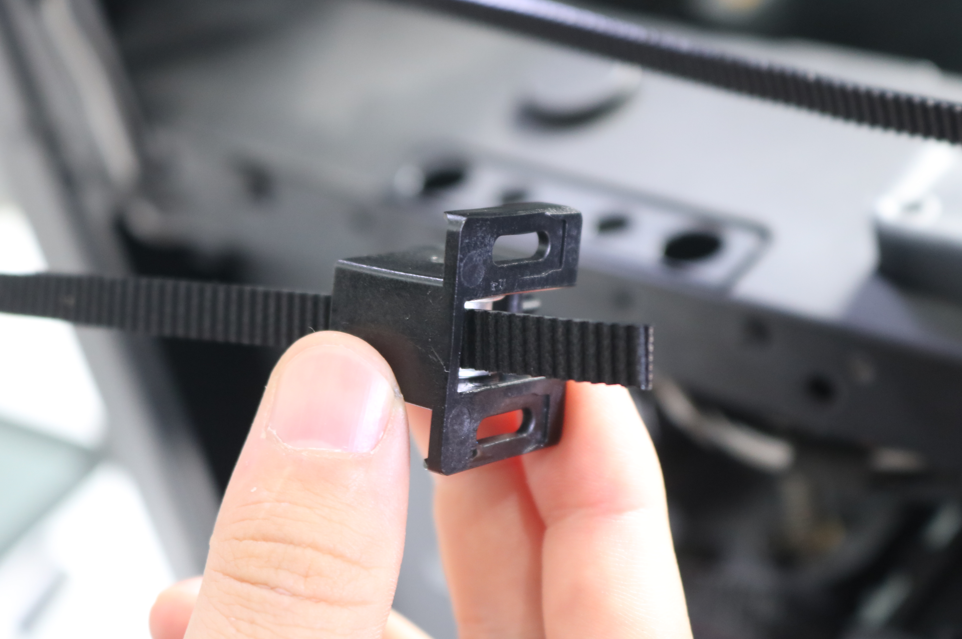

Пропустите ремень через новый натяжитель.

Убедившись, что ремень не скручен.

затем вставьте натяжитель в раму.

Шаг 4: Установка ремня

Вставьте ремень в раму.

используйте пинцет, чтобы ухватить ремень и вытянуть его.

Нажмите на кончик ремня, чтобы согнуть его — это облегчит подачу с одной стороны и выдвижение с другой.

Установите зажимной блок ремня.

Установите три винта зажимного блока ремня.

Шаг 5: Установка натяжителя

Вставьте держатель натяжителя в раму, затем установите винт крепления держателя.

Подвигайте головку инструмента вперед-назад, чтобы обеспечить плавное движение, затем установите винты крепления натяжителя.

Не перетягивайте этот винт, чтобы не сорвать резьбу.

Шаг 6: Установка задней панели

Обратитесь к соответствующей Wiki для вашей модели принтера для установки задней панели:

• P2S
• X2D

P2S	X2D

Как проверить успешность

Головка инструмента должна перемещаться нормально, роликовый натяжитель должен вращаться без необычного шума, и не должно появляться ошибоки резонансной частоты ремня или предупреждения о низкой частоте. Если возникает ошибка «ремень слишком ослаблен», обратитесь к натяжке ремня и подтяните ремень.

Если вы столкнулись с проблемами, сначала повторите шаги и попробуйте снова. Если проблема сохраняется, свяжитесь со службой поддержки Bambu Lab за дальнейшей помощью.
