График смазки
В зависимости от частоты использования мы рекомендуем следующие интервалы технического обслуживания:
- Частое использование (среднее время печати в день ≥ 5 часов): проводите полную очистку и смазку оси XY раз в месяц; проводите глубокое обслуживание оси Z раз в 3 месяца.
- Регулярное использование (среднее время печати в день 1–5 часов): проводите обслуживание оси XY раз в 2 месяца; проводите обслуживание оси Z раз в 4 месяца.
- Редкое использование (среднее время печати в день < 1 часа): проводите обслуживание оси XY раз в 3 месяца; проводите обслуживание оси Z раз в 5 месяцев.
Напоминание: Если вы используете летучие филаменты, такие как ABS/ASA, рекомендуется осматривать ось X еженедельно. Если на обоих концах накапливается заметный остаток, выполните очистку и обслуживание, удалив остаток и нанеся смазку заново. Если принтер простаивал длительное время (например, более двух недель), проверьте оба конца оси X на наличие затвердевшего остатка перед повторным использованием. Удалите любой остаток и нанесите смазку перед возобновлением печати.
Необходимые материалы
- Смазочное масло
- Смазочная паста
- Нетканая салфетка
- Спирт
Видеоинструкция
- Эта функция объясняется на примере принтера P2S; она также применима к принтерам X2D.
Обслуживание и смазка оси X

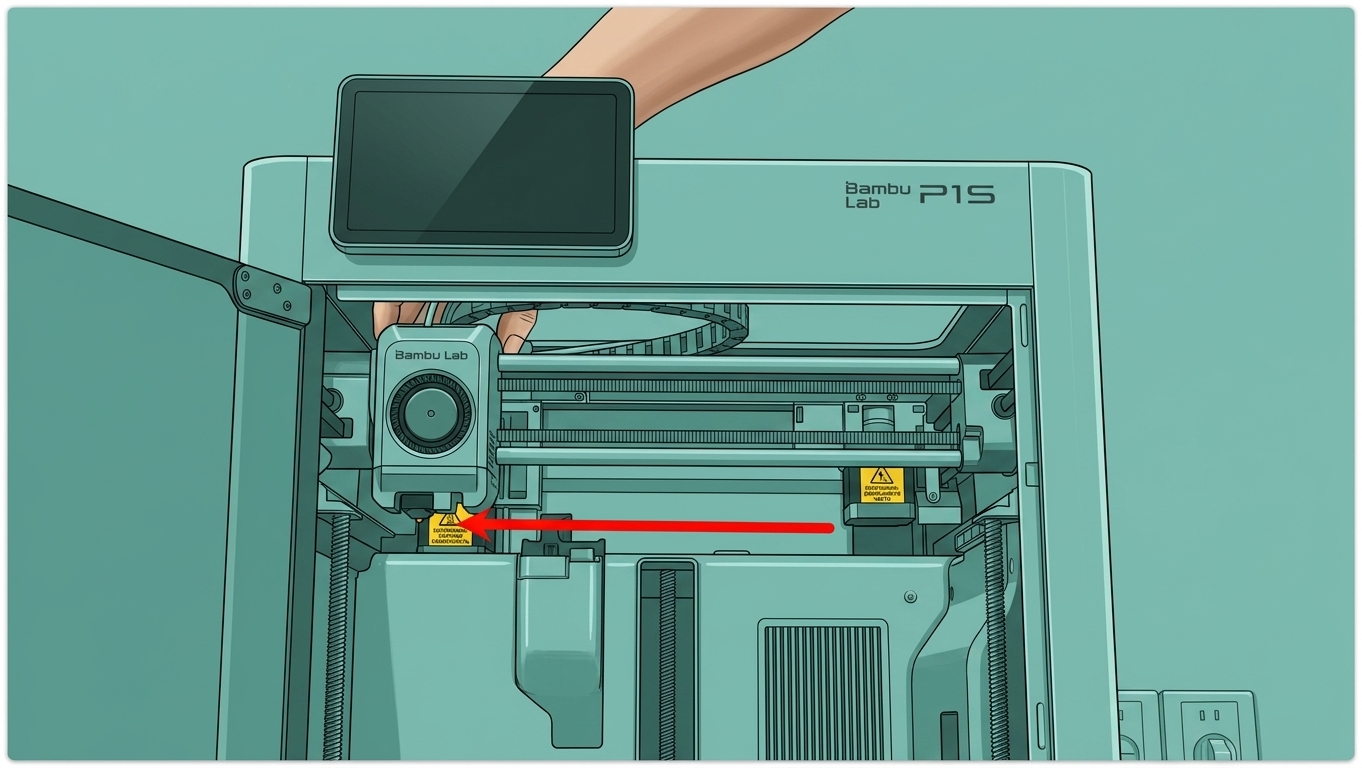

Выключите принтер, переместите печатающую головку в левый крайний конец и распылите спирт на подготовленную нетканую салфетку.
 |
 |

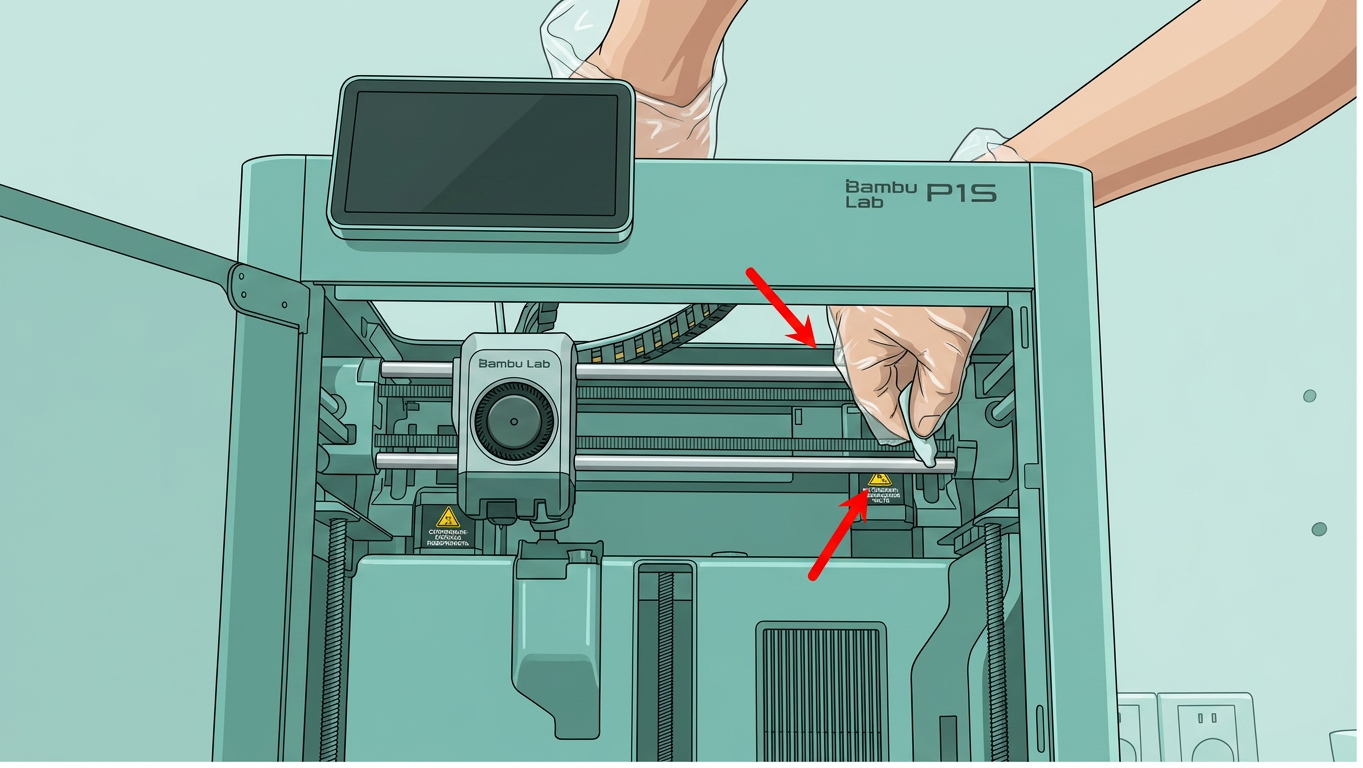

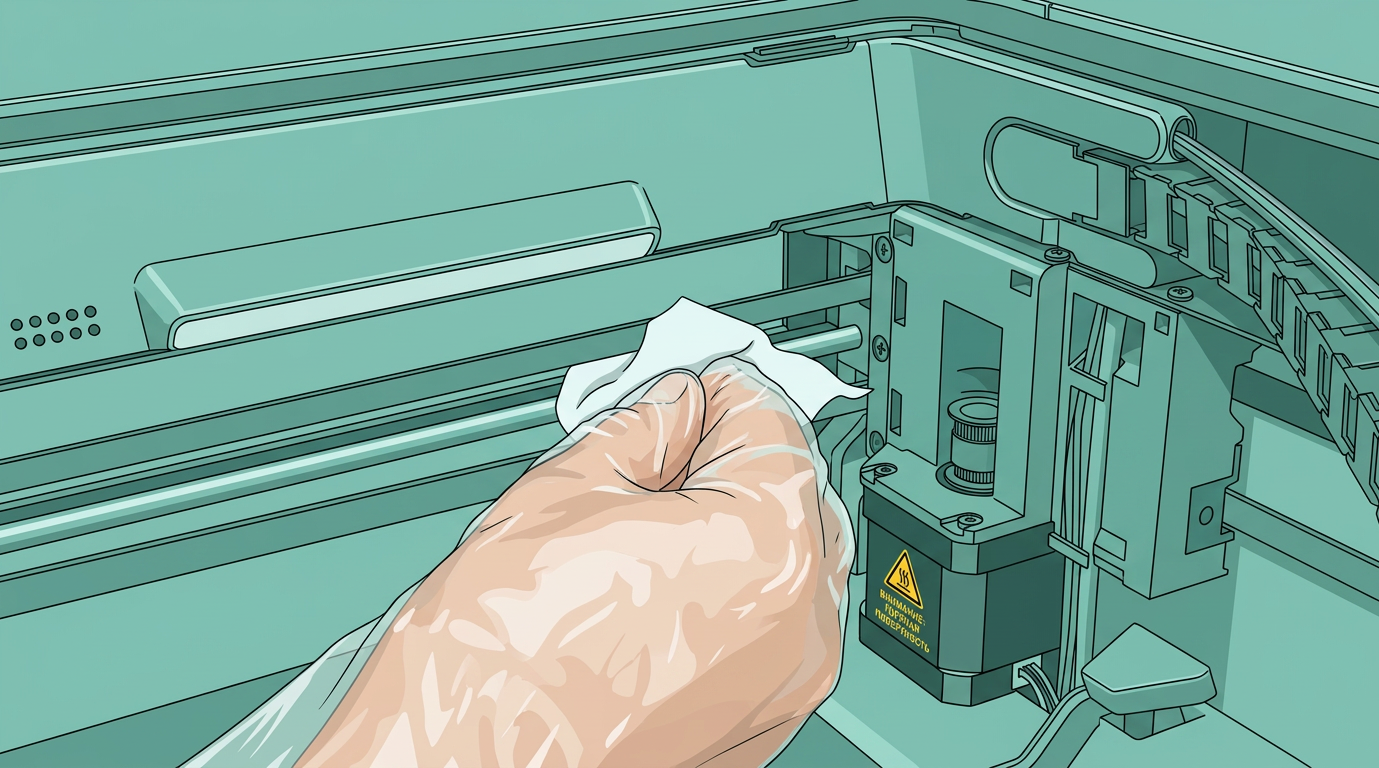

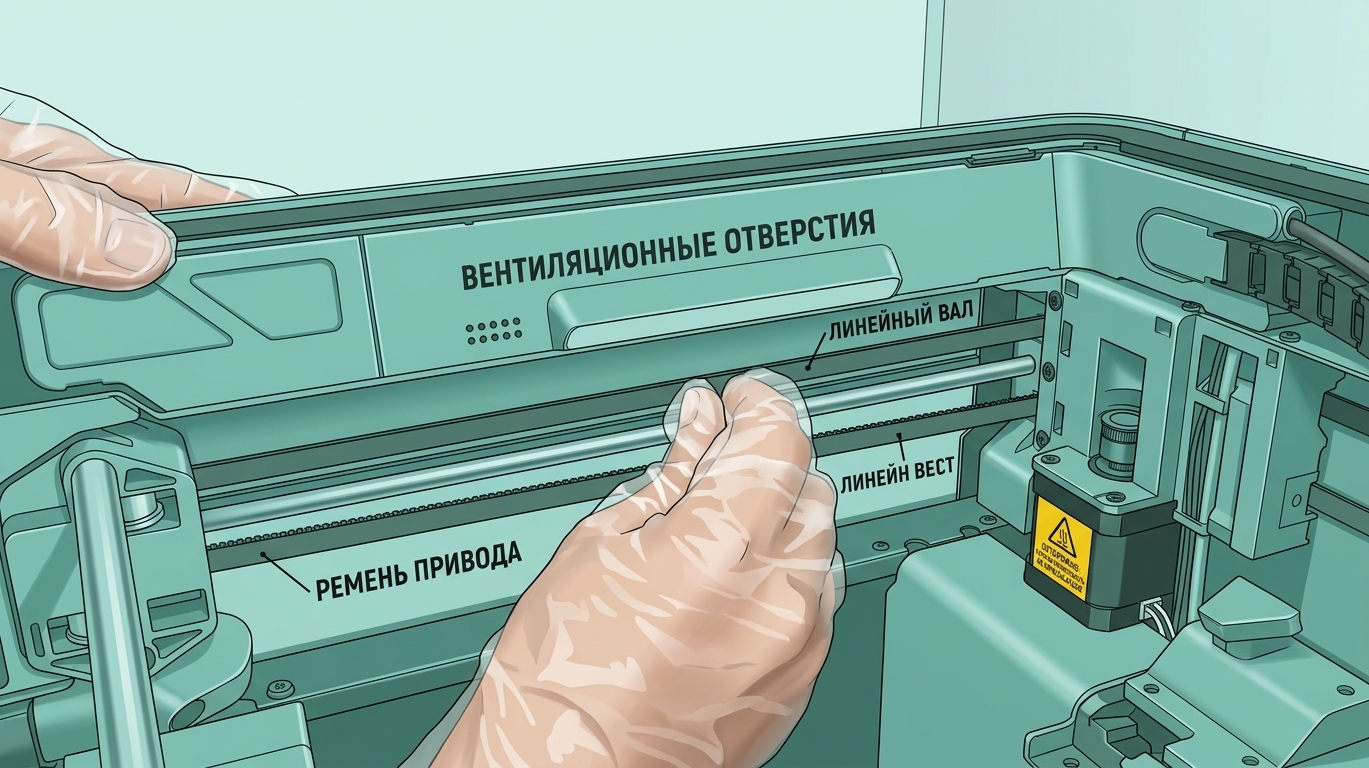

Протирайте стержни оси X туда-сюда, пока не исчезнет видимая смазка или остатки филамента. Также рекомендуется проверить поверхность ремней и очистить их нетканой салфеткой, если обнаружена грязь.

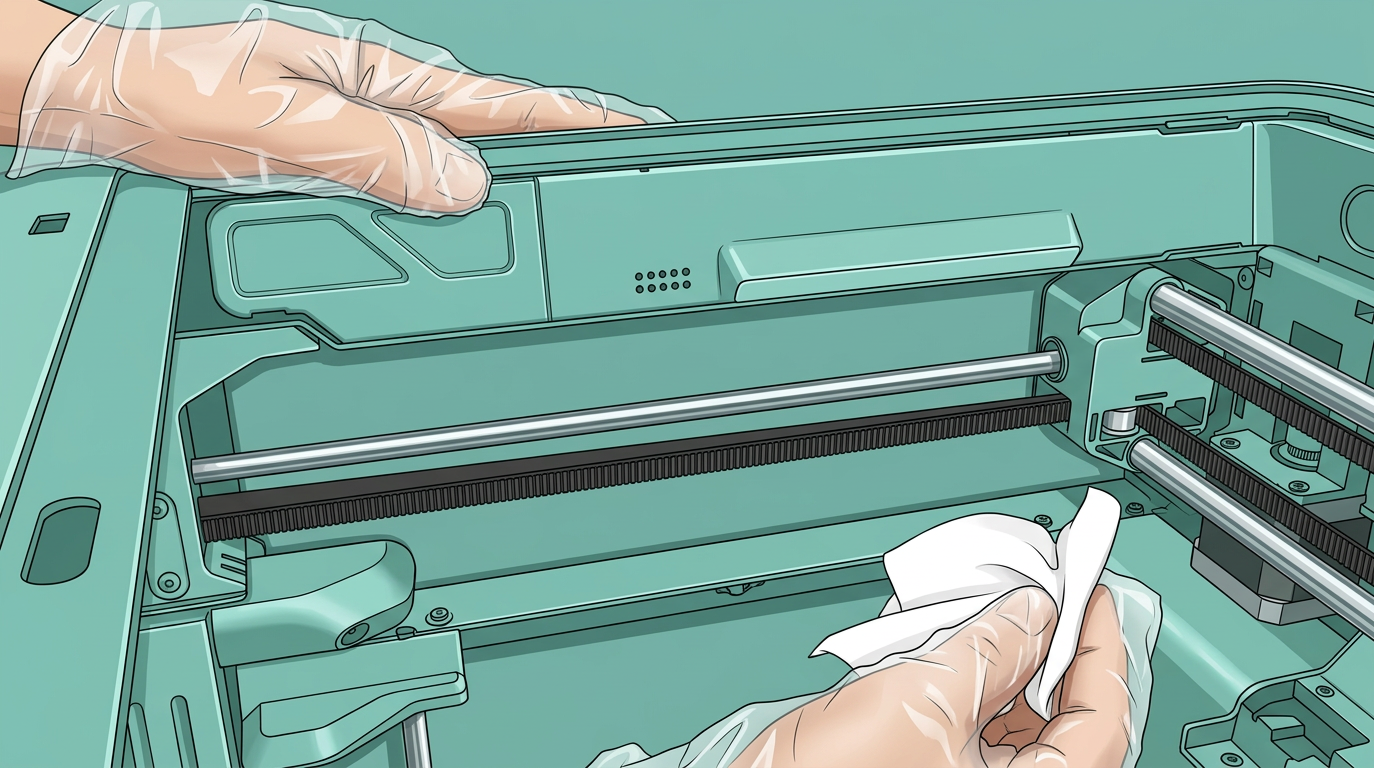

Переместите печатающую головку в правый крайний конец, чтобы очистить левую часть стержней, которая ранее была закрыта.
 |
 |
Равномерно нанесите смазочное масло вдоль вала линейной направляющей точками (добавляйте 1-2 капли на каждые 5 см длины). Необходимо обработать как верхний, так и нижний валы линейных направляющих.
Не наносите смазочную пасту

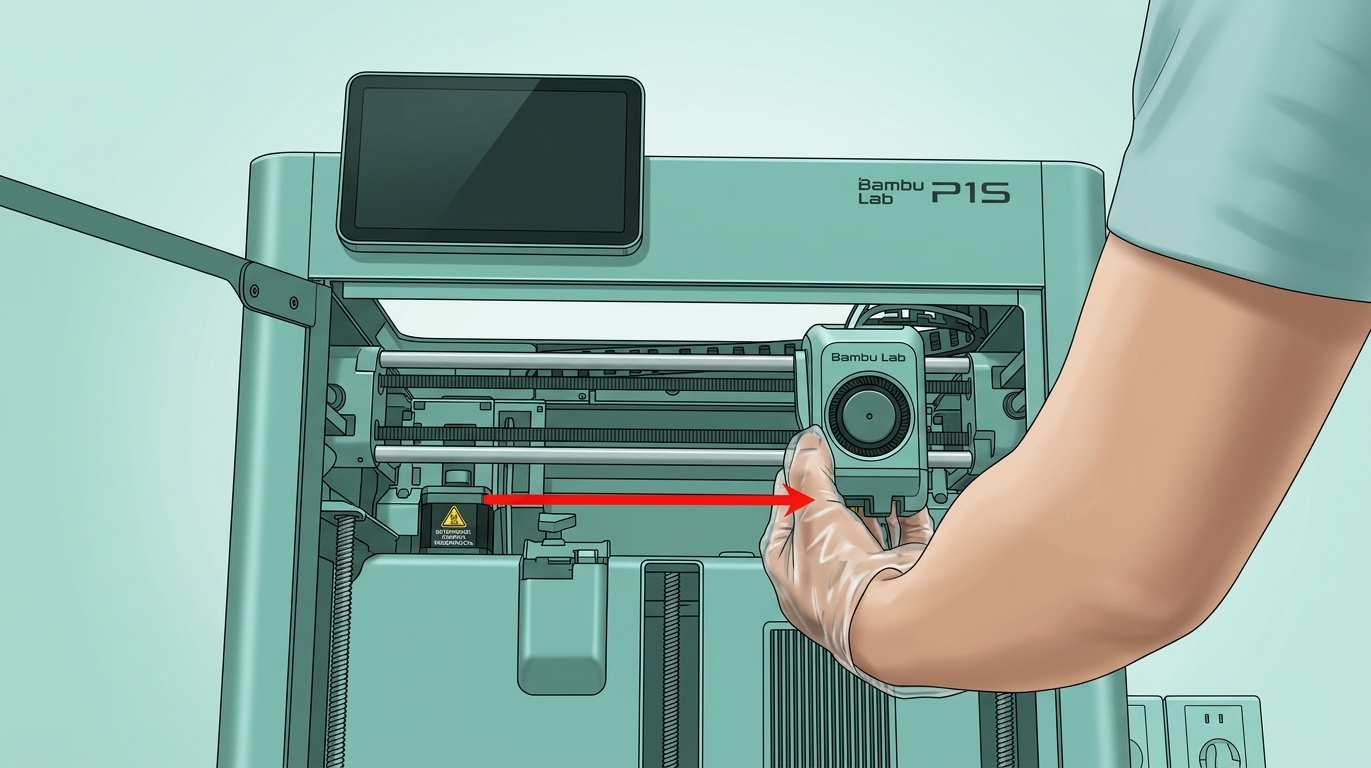

После завершения переместите печатающую головку влево, чтобы нанести смазочное масло на правый вал линейной направляющей.
Вручную перемещайте печатающую головку вдоль оси X 3-5 раз на всю длину хода, чтобы убедиться, что смазочное масло образует равномерную масляную пленку на поверхности вала линейной направляющей.
Пожалуйста, поддерживайте медленную скорость при перемещении печатающей головки, чтобы графитовая втулка могла полностью впитать смазочное масло. Если скорость перемещения слишком высока, смазочное масло может быть непосредственно вытеснено на основную раму, что повлияет на эффект смазки.
После завершения вы можете аккуратно протереть оба конца вала линейной направляющей нетканой салфеткой, чтобы удалить излишки смазки и предотвратить накопление пыли.
 |
 |
Обслуживание и смазка оси Y

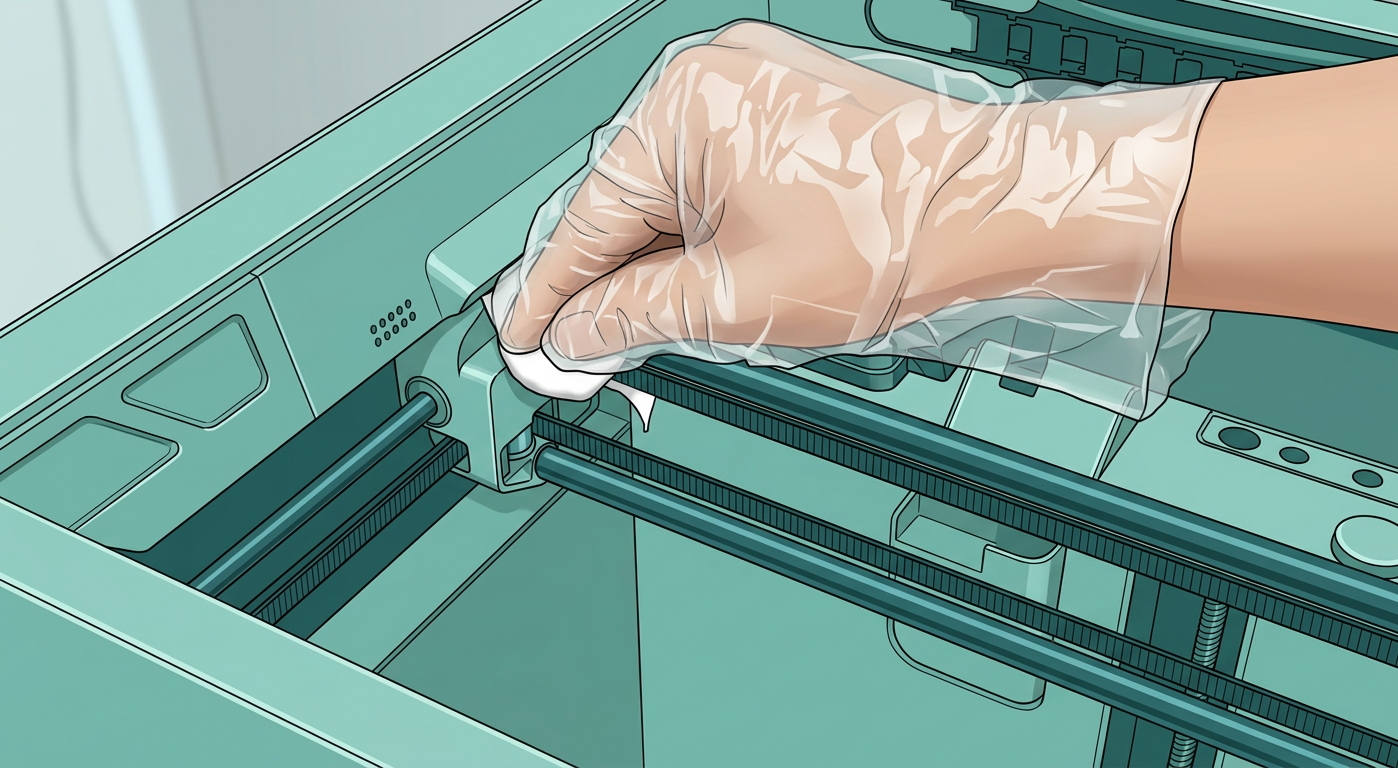

Используйте нетканую салфетку, опрысканную спиртом, чтобы тщательно протереть стержни оси Y.
Переместите ось Y в переднюю часть принтера, чтобы очистить скрытые участки направляющих, убедившись, что нет неочищенных мест.
 |
 |
После очистки равномерно нанесите смазочное масло на направляющие (обратитесь к оси X для указания правильного количества).
Далее очистите левые направляющие таким же образом.
 |
 |
Равномерно нанесите смазочное масло на направляющие.
 |
 |
Вручную перемещайте печатающую головку вперед и назад вдоль оси Y 3–5 раз, чтобы масло полностью проникло в подшипники.
Если на направляющих осталось лишнее масло, протрите их безворсовой тканью, чтобы предотвратить накопление пыли.
Обслуживание и смазка оси Z
Включите принтер, выполните команду «Home» на панели управления, дождитесь, пока печатный стол вернется в механическое положение «Домой», затем используйте кнопку «Вниз», чтобы опустить стол в нижнее положение.
 |
 |

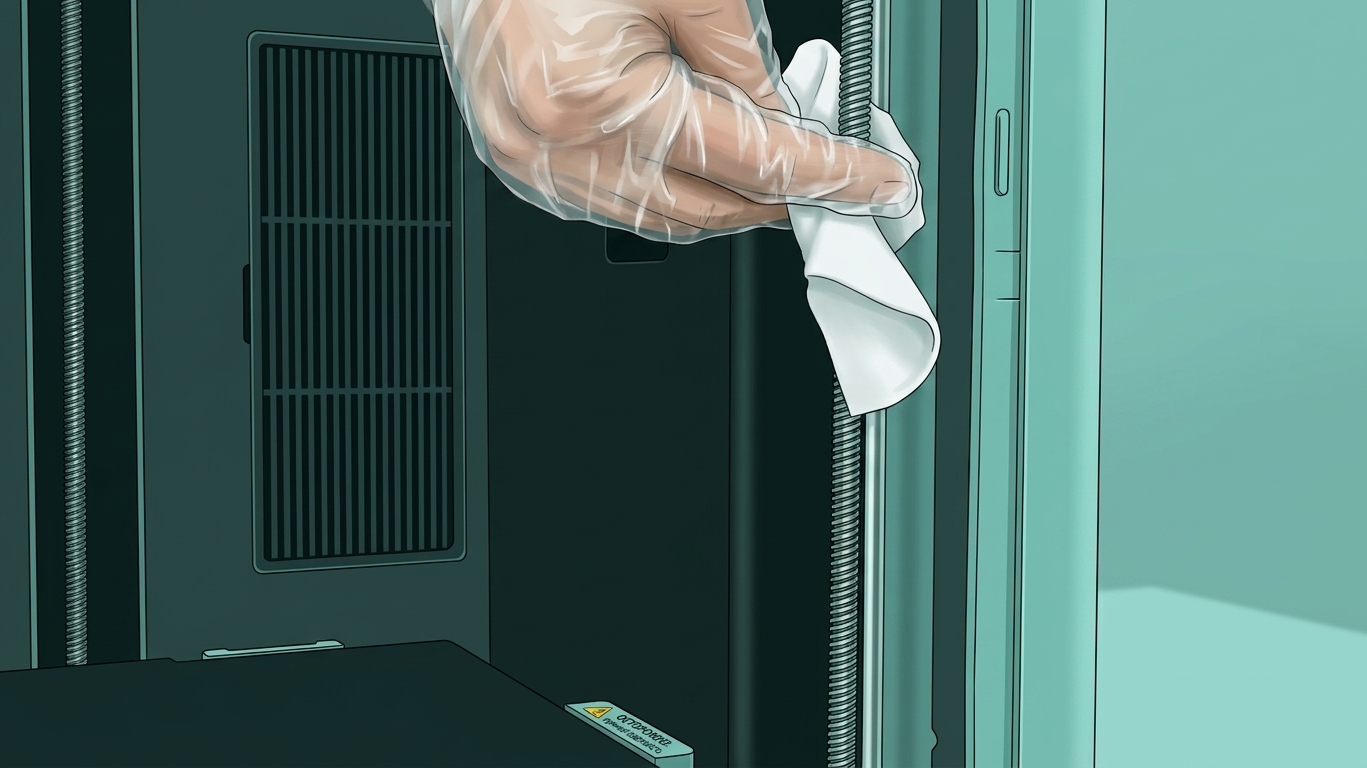

Используйте нетканую салфетку, смоченную в спирте, для очистки левых и правых ходовых винтов, направляющих и заднего ходового винта печатного стола. Убедитесь, что в резьбе винтов нет остатков. Особое внимание уделите очистке зоны контакта между гайкой ходового винта и самим винтом. Для удаления остатков филамента можно использовать пинцет.
 |
 |

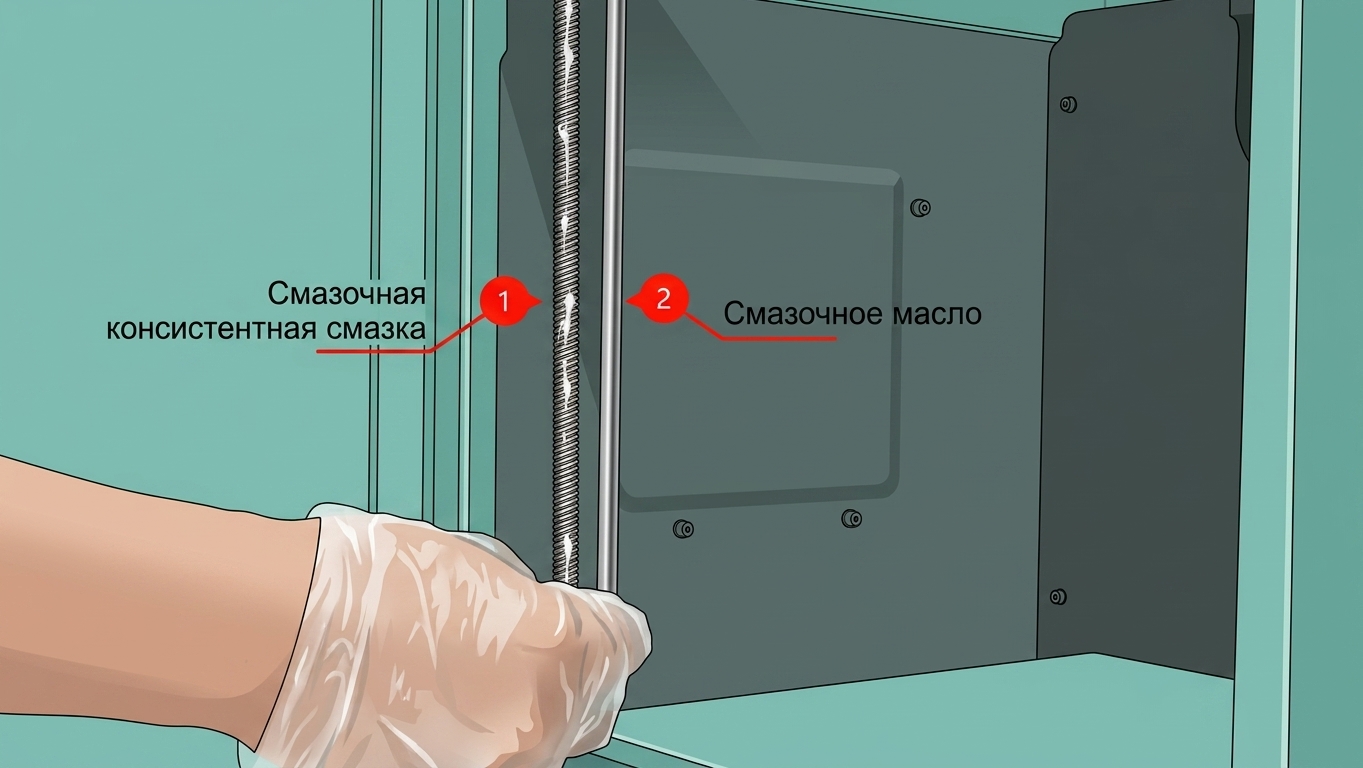

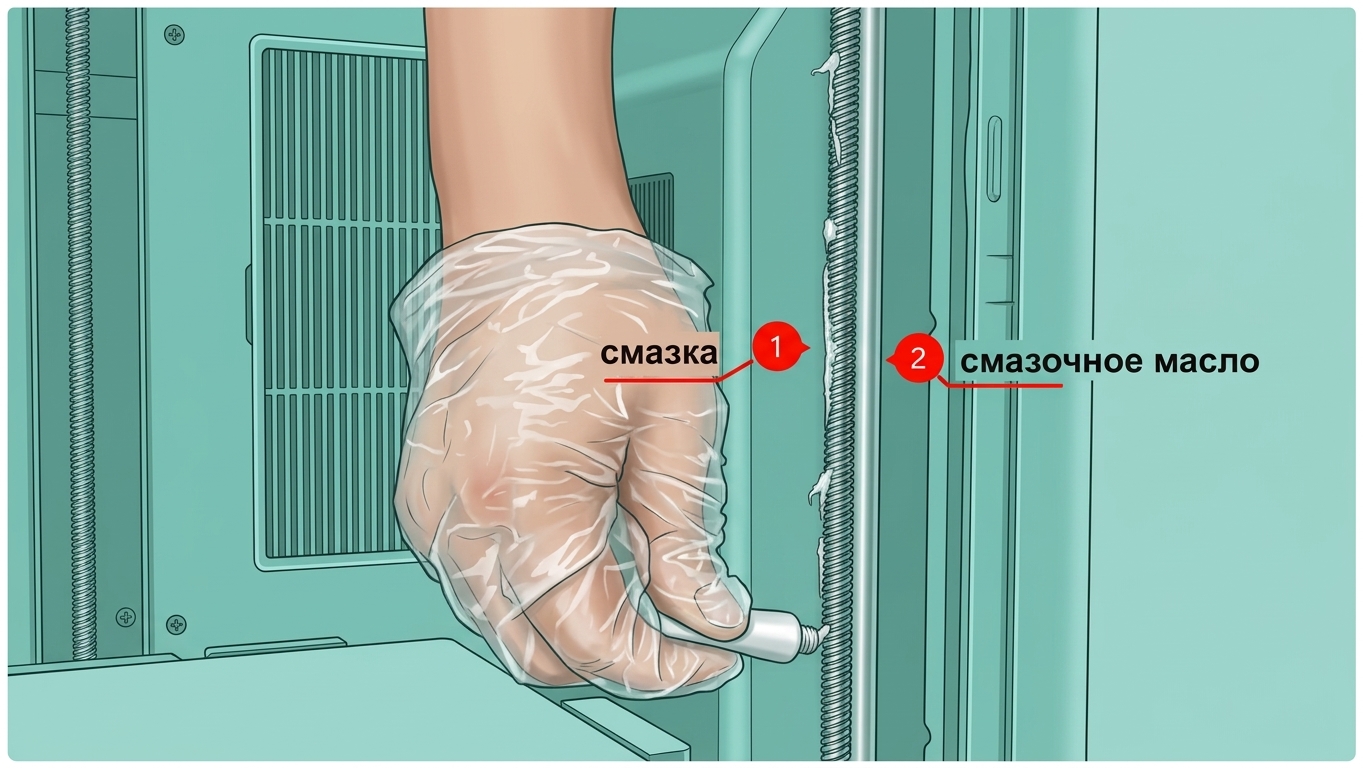

После очистки равномерно нанесите смазку на три ходовых винта и смазочное масло на левые и правые направляющие.
 |
 |
После завершения используйте панель управления, чтобы переместить печатный стол из нижнего положения в верхнее и обратно, повторяя этот цикл 3–5 раз. Это обеспечивает равномерное распределение смазки и масла на винтах и направляющих.
Далее смажьте подшипники оси Z.

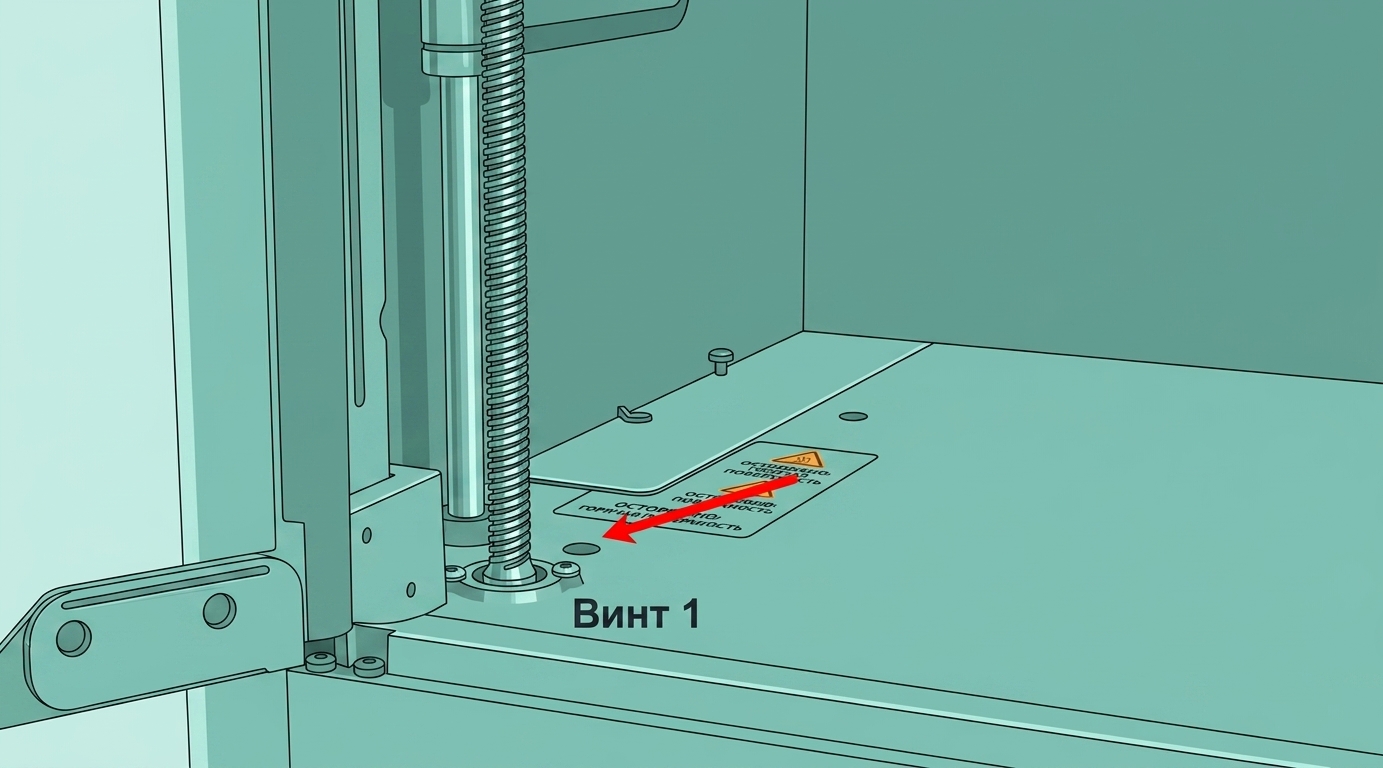

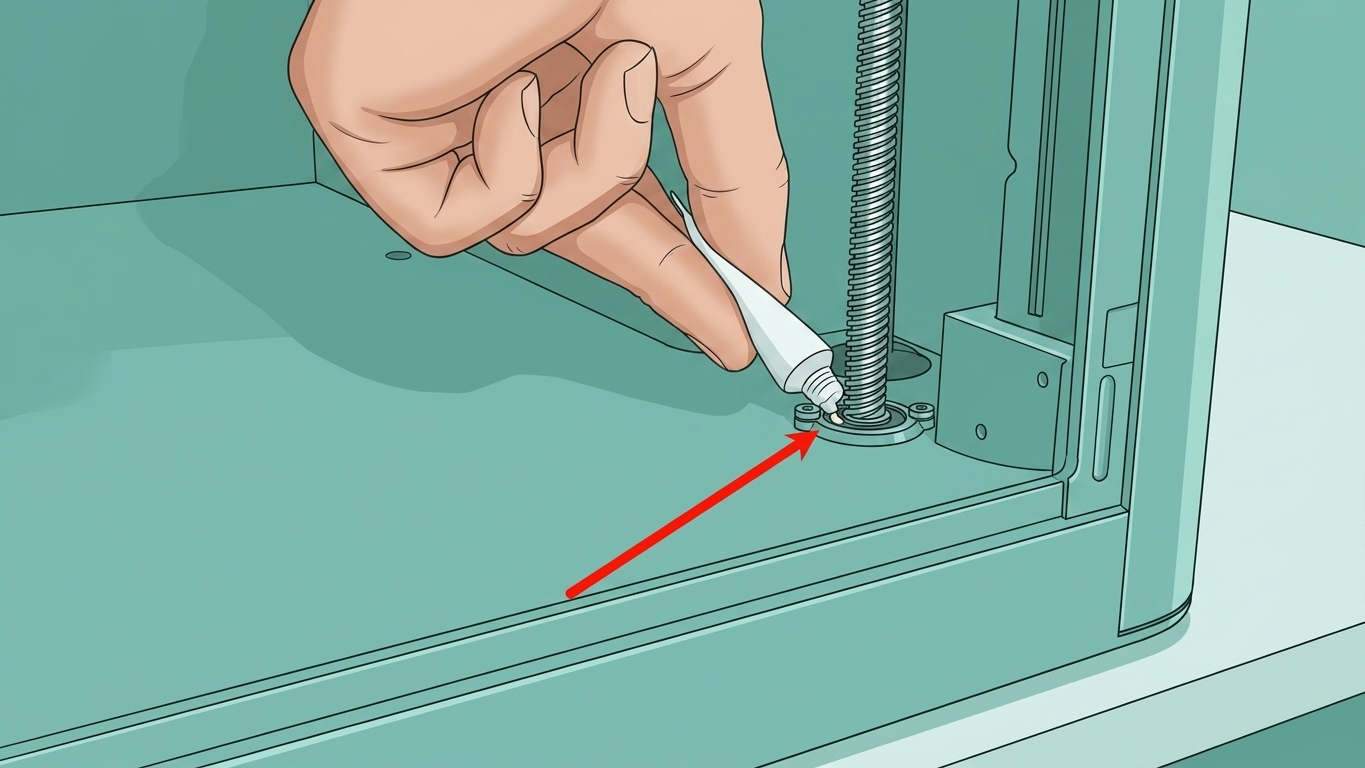

Как показано ниже, нанесите смазочное масло на подшипники внизу трех ходовых винтов. Если внизу присутствуют частицы филамента или мусор, очистите их безворсовой салфеткой.
 |
 |
Затем используйте экран принтера, чтобы перемещать печатный стол вверх и вниз, позволяя маслу равномерно распределиться внутри подшипников.
Полная калибровка

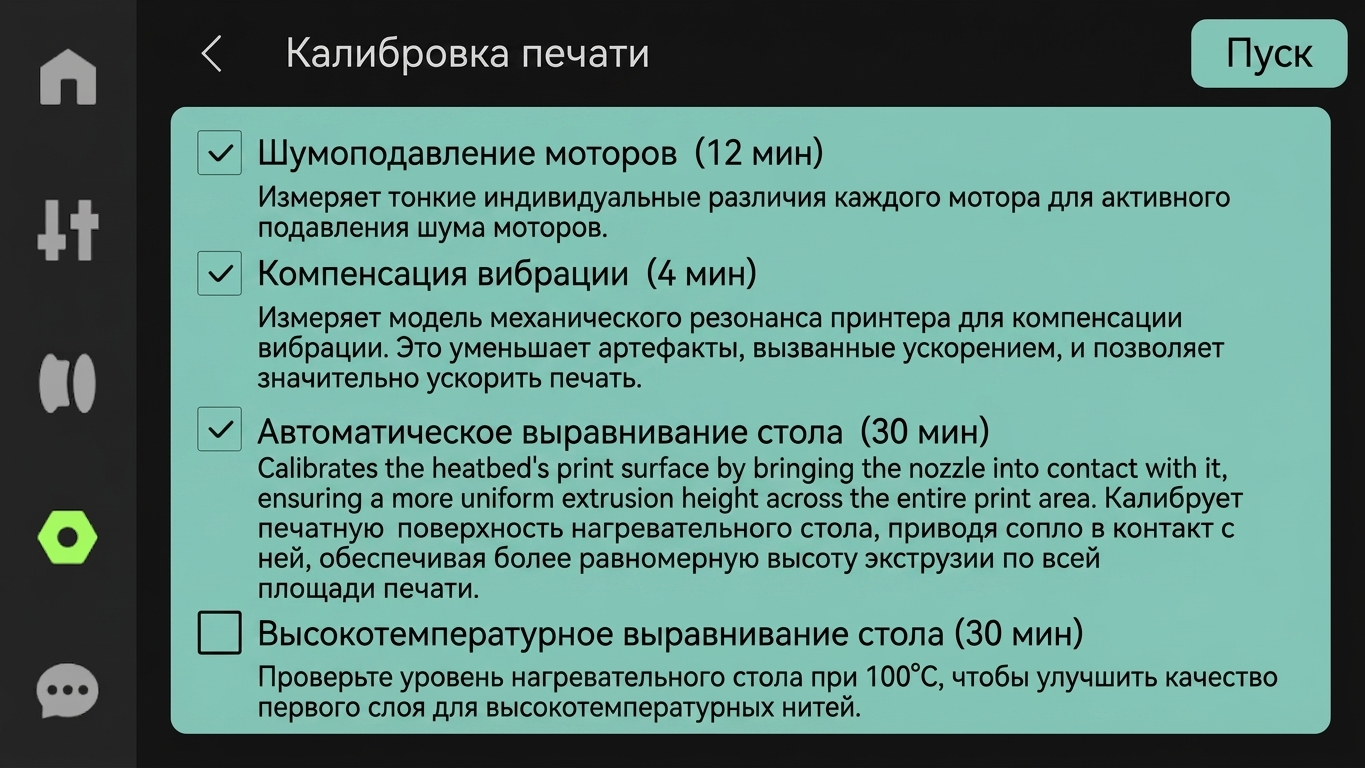

После завершения очистки и смазки осей XYZ перейдите в интерфейс калибровки и выполните полную калибровку, чтобы убедиться, что все механические компоненты работают в оптимальном режиме.
Это включает: Шумоподавление двигателя, Компенсацию вибраций и Автоматическое выравнивание стола.
После автоматического завершения процесса полной калибровки вы можете начать тестовую печать.
