p1p-enclosure-kit">Комплект ограждения P1P
Мы представили новый 3D-принтер P1S и одновременно запустили официальный комплект для модернизации, позволяющий всем воспользоваться большинством улучшений, представленных в P1S. Чтобы упростить процесс модернизации, мы обобщили инструкции по установке соответствующих аксессуаров, входящих в комплект для модернизации, в этой статье. Примечание: Начиная с версии OTA серии P1 01.05.00.00 (узнать больше об этом из

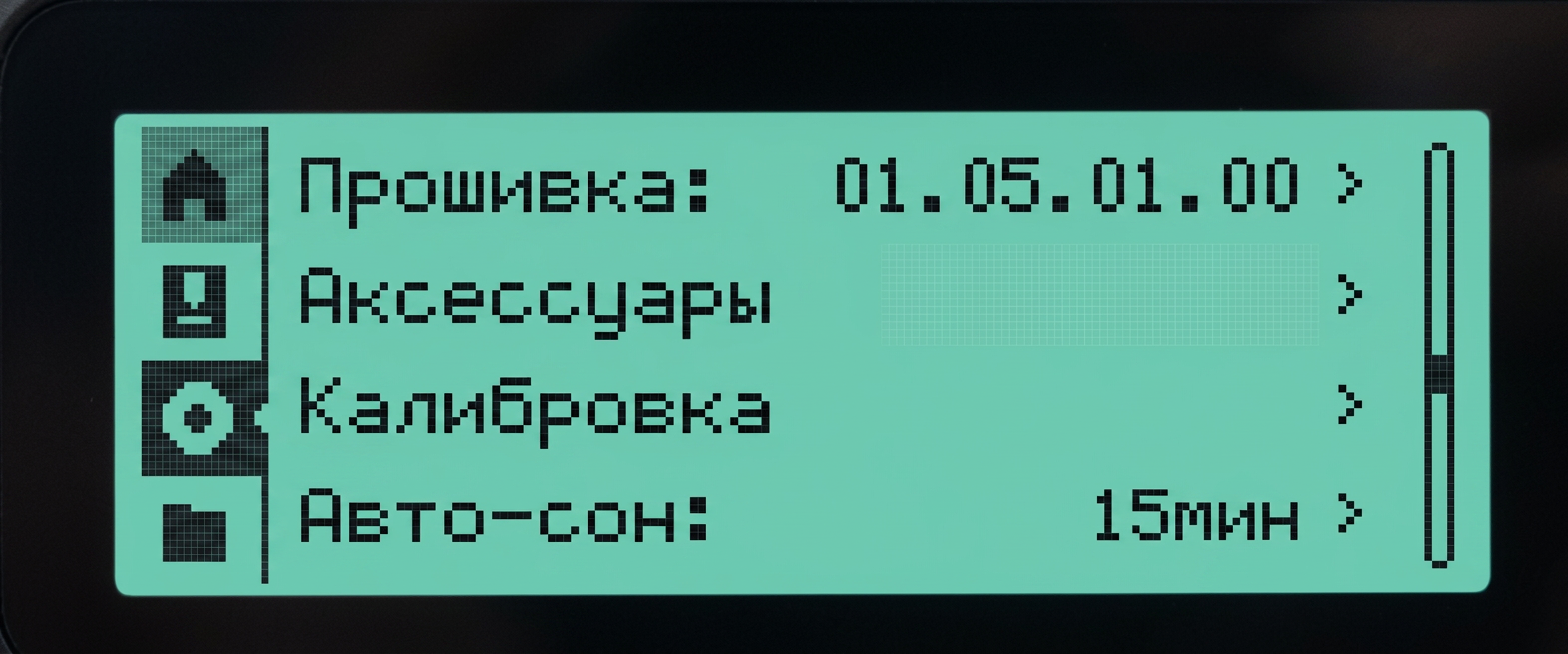

История релизов прошивки P1P/P1S и AMS), P1P теперь поддерживает флаг, подтверждающий, что P1P был модернизирован с помощью ограждения. Он доступен в разделе «Аксессуары» -> «Комплект для модернизации». Когда эта опция выбрана, вы можете использовать профили P1S Bambu Studio без сообщения «Неверная модель принтера». (Поддерживаемая версия Studio: 1.8.1 и выше).

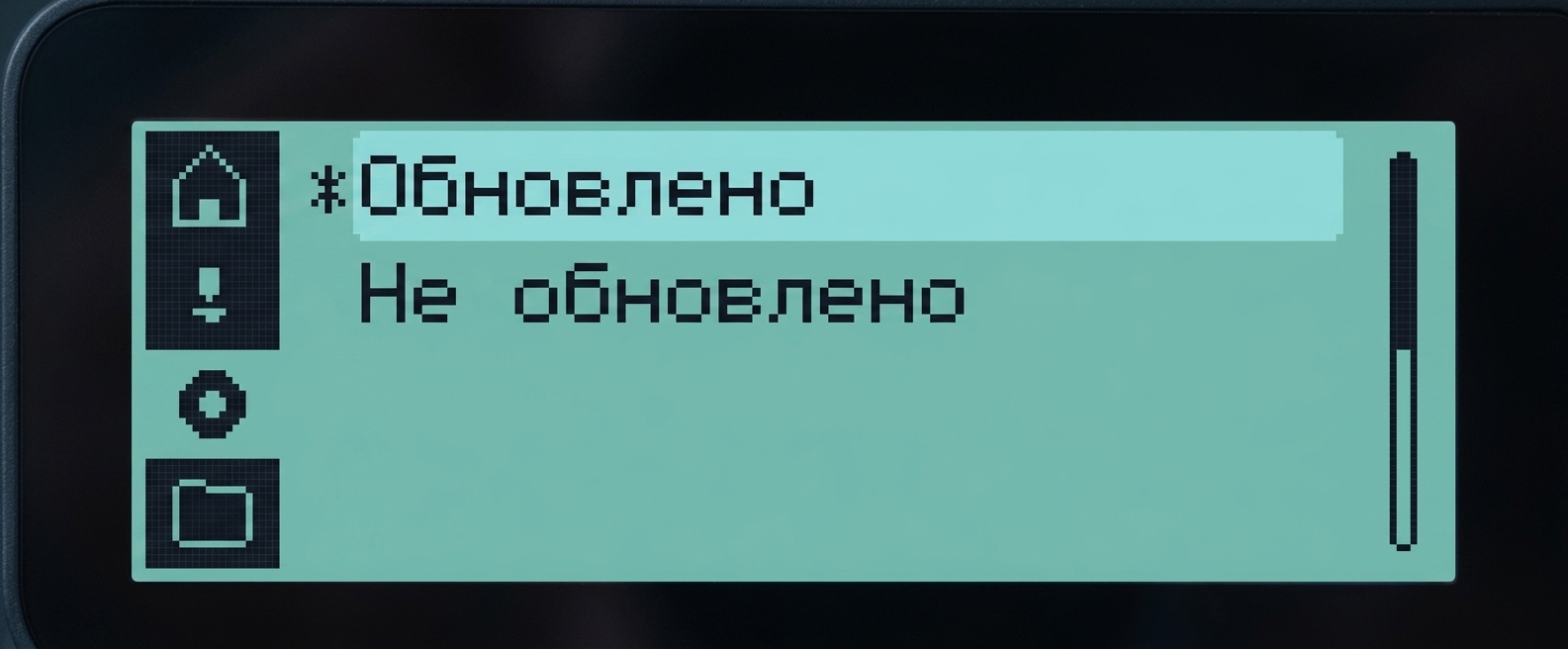

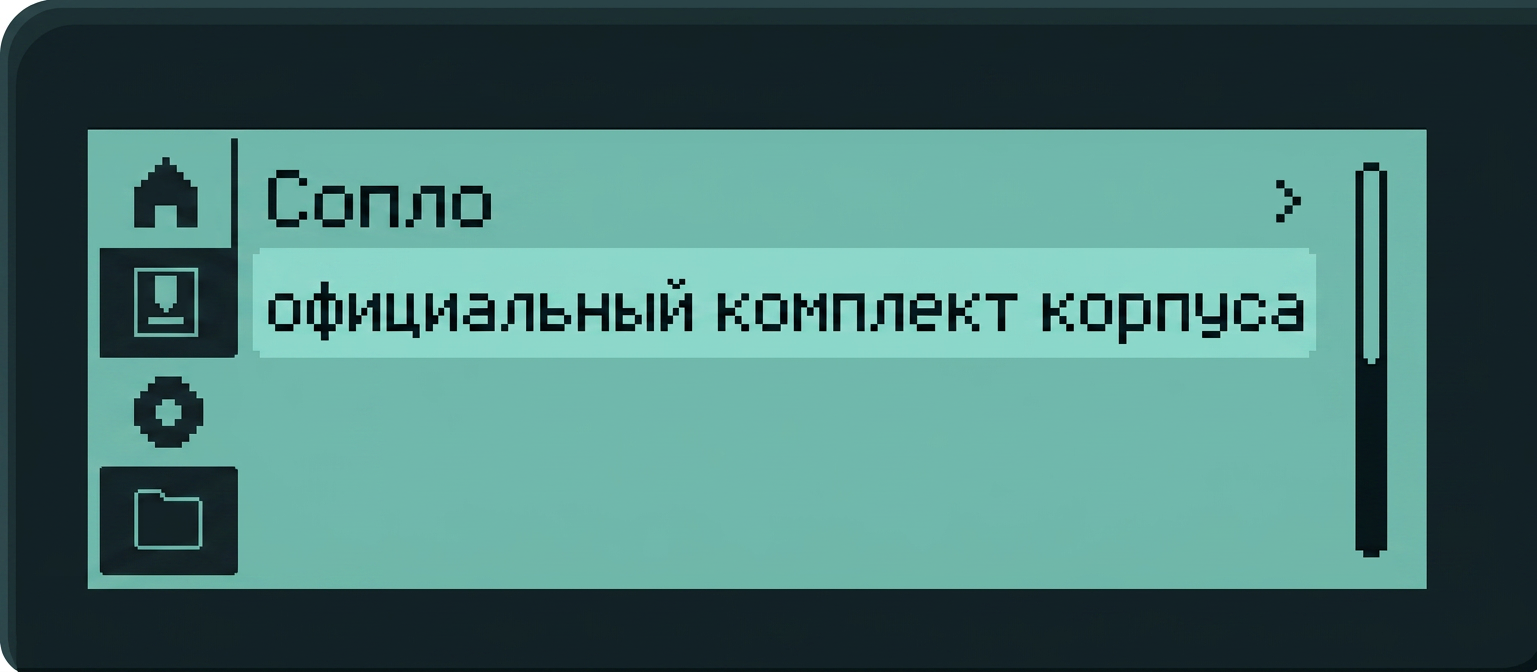

После успешной установки комплекта ограждения P1P,выполните следующие настройки на P1P: Нажмите «Аксессуары» → «Официальный комплект ограждения» → «Модернизирован».



Вы также можете обратиться к этомуОбновлению прошивкидля обновления прошивки P1P до последней версии.
В комплекте
(№1~№7 — детали ограждения; №8~№14 — детали для модернизации)
| № | Наименование | № | Наименование | № | Наименование | № | Наименование |
| 1 | Стеклянная крышка | 5 | Правая пластиковая панель P1S | 8 | Трубка PTFE | 12 | Сборка кабельной цепи |
| 2 | Передняя стеклянная дверь | 6 | Задняя металлическая панель P1S | 9 | Вспомогательный вентилятор охлаждения детали | 13 | Усиленный кабель инструментальной головки P1P |
| 3 | Комплект крепления передней двери | 7 | Передняя крышка P1S | 10 | Вентилятор платы управления | ||
| 4 | Левая пластиковая панель P1S | 11 | Вентилятор регулятора температуры камеры |
Примечание: Перед началом модернизации рекомендуется напечатать на 3D-принтере воздуховод для вентилятора регулятора температуры камеры.
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Установка комплекта для модернизации
Важно
1. Пожалуйста,напечатайте воздуховод(.3mf модель) перед обновлением, и мырекомендуем сначала установить кабель-цепь(Руководство по установке).

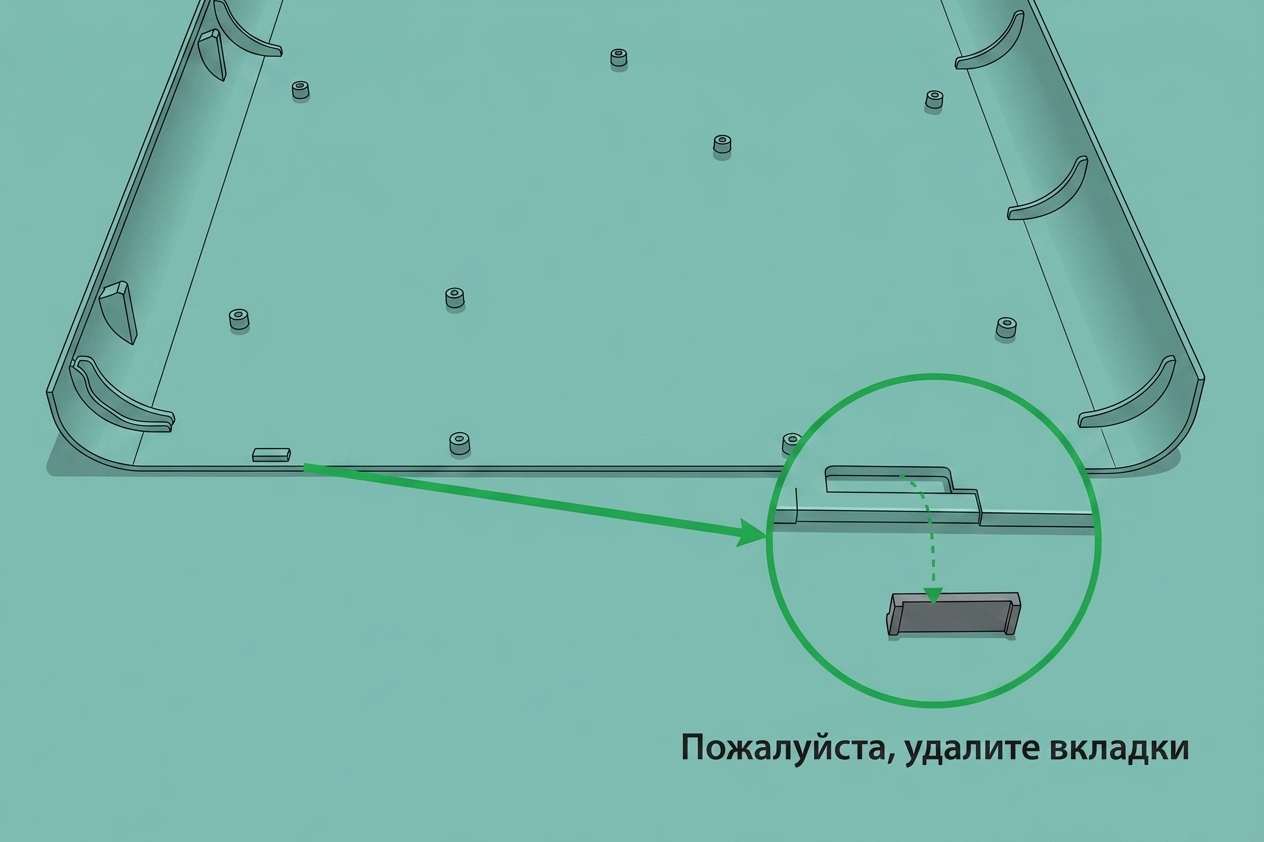

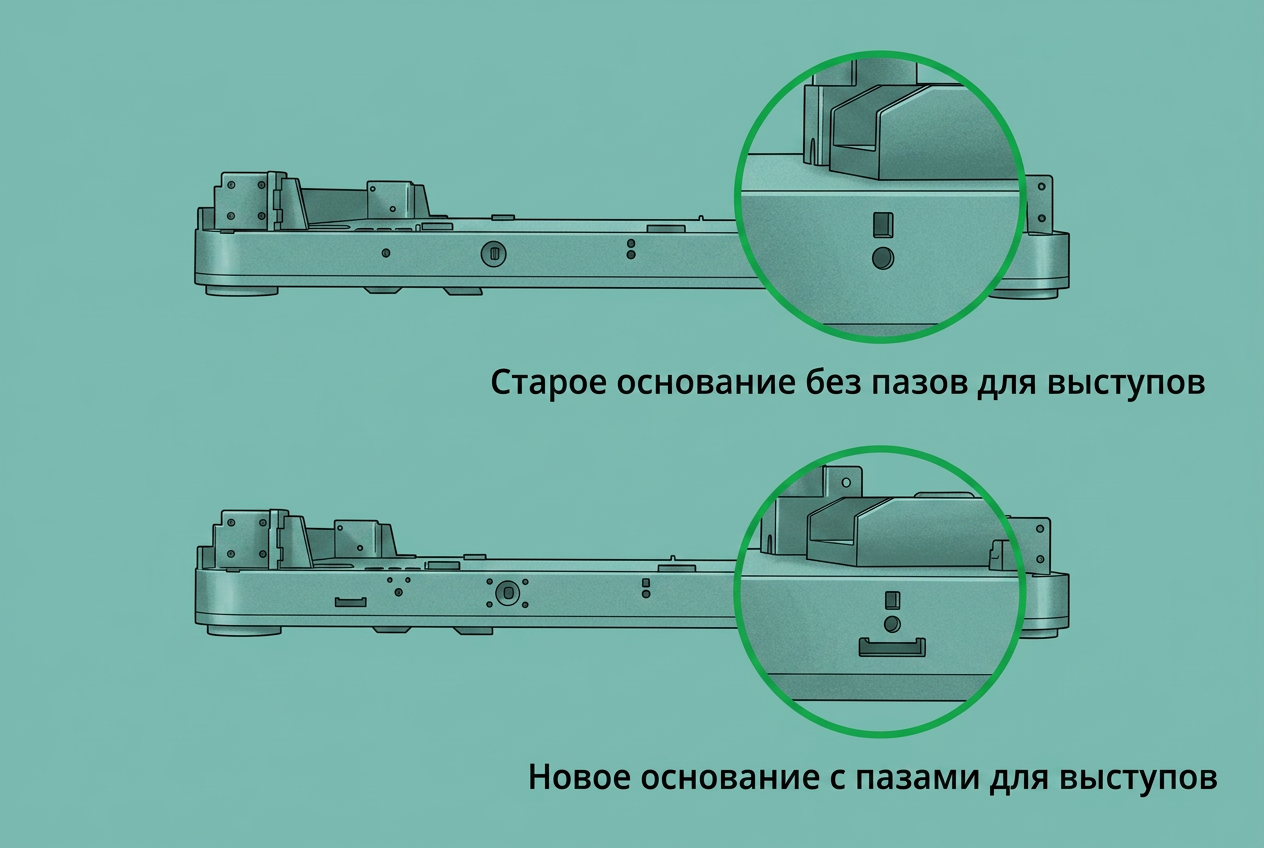

2. Из-за структурных обновлений в P1S, пожалуйста, следуйте инструкциям ниже, чтобы проверить боковые панели и основание принтера перед установкой боковых панелей. При необходимости удалите язычки.
Видео-руководство:
Шаги выполнения:
1. Напечатайте воздуховод (Нажмите, чтобы скачать .3mf модель воздуховода)
2. Установите сборку кабель-цепи и PTFE трубку, следуя руководству по установке (нажмите здесь)
3. Извлеките SD-карту, экран, а затем снимите переднюю крышку P1P

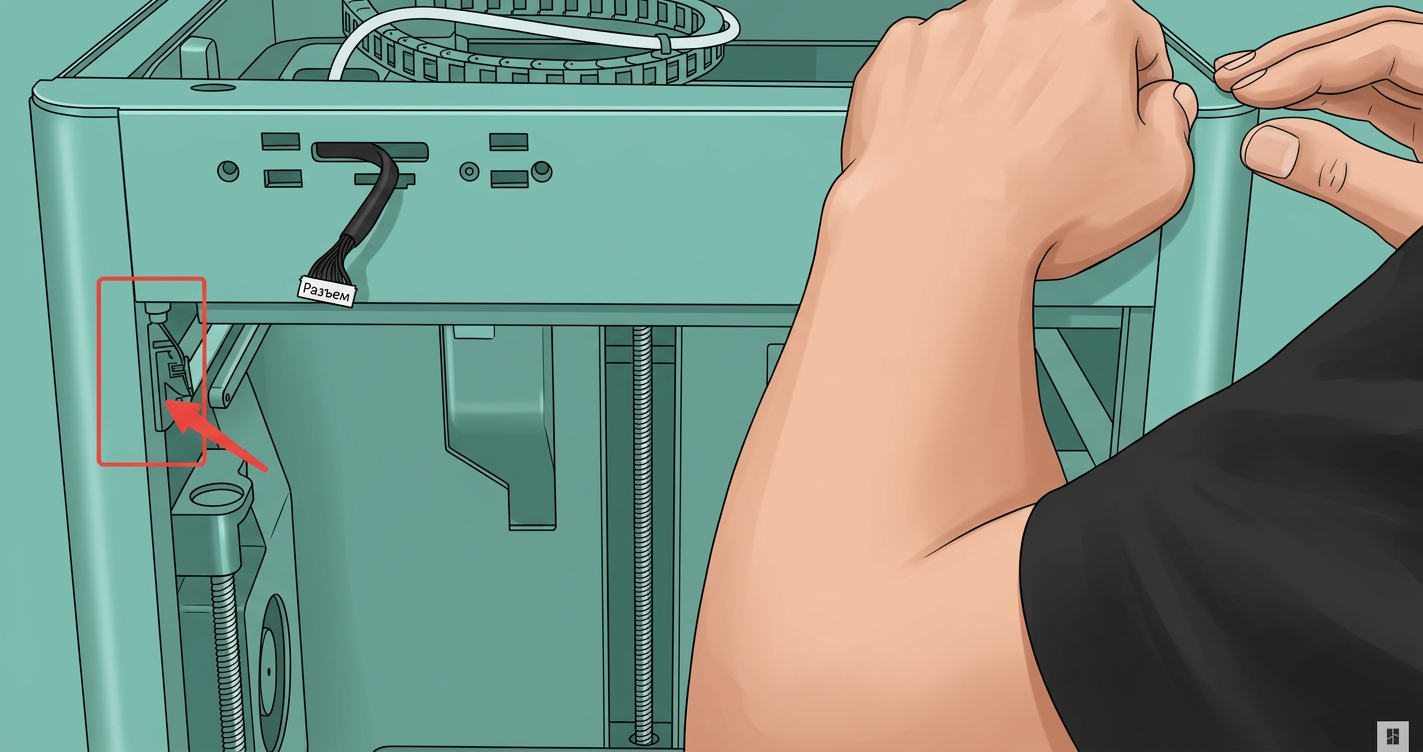

4. Установите комплект крепления передней двери (для нижнего шарнира достаточно 1 винта, если вы хотите закрепить 2 винта, вам нужно слегка согнуть мешающий выступ)
5. Снимите держатель катушки и заднюю металлическую панель P1P
6. Снимите кронштейн вспомогательного вентилятора охлаждения детали (если был установлен ранее)
7. Установите левую панель
8. Установите вспомогательный вентилятор охлаждения детали
9. Снимите радиатор платы MC и установите вентилятор платы MC

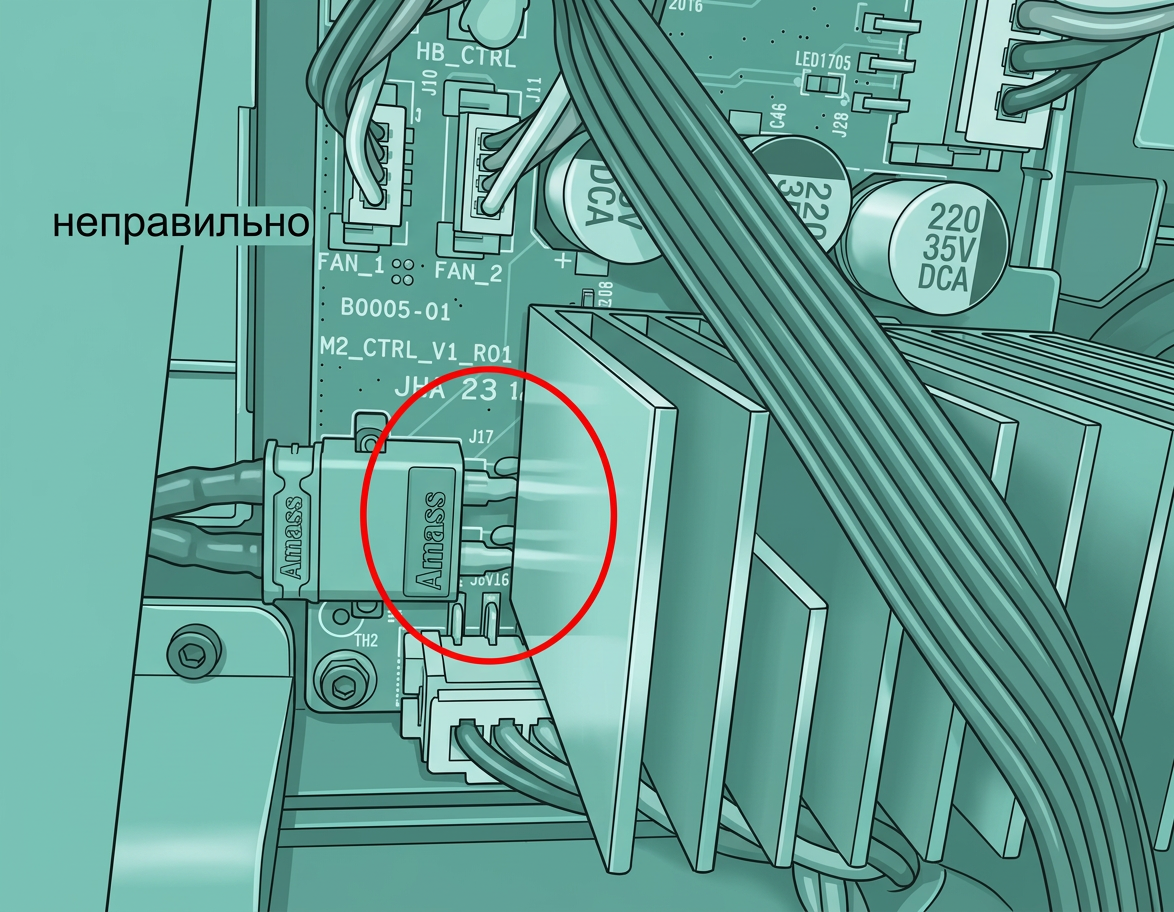

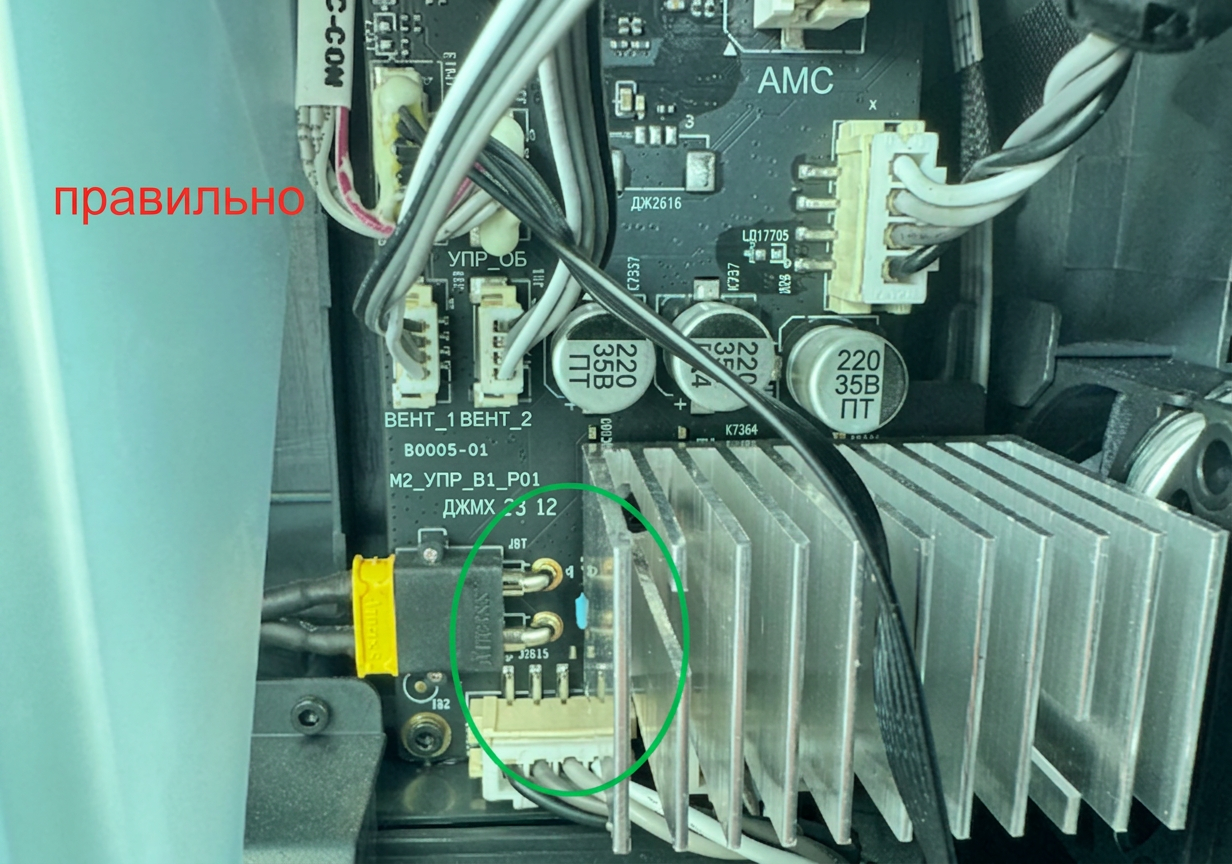

Примечание: При установке оригинального радиатора платы MC P1P убедитесь, что направление радиатора правильное. Установка радиатора в обратном направлении может привести к прямому контакту между радиатором и источником питания 24В, что вызовет короткое замыкание.
10. Установите правую панель
11. Установите вентилятор регулятора температуры камеры и поместите угольный воздушный фильтр

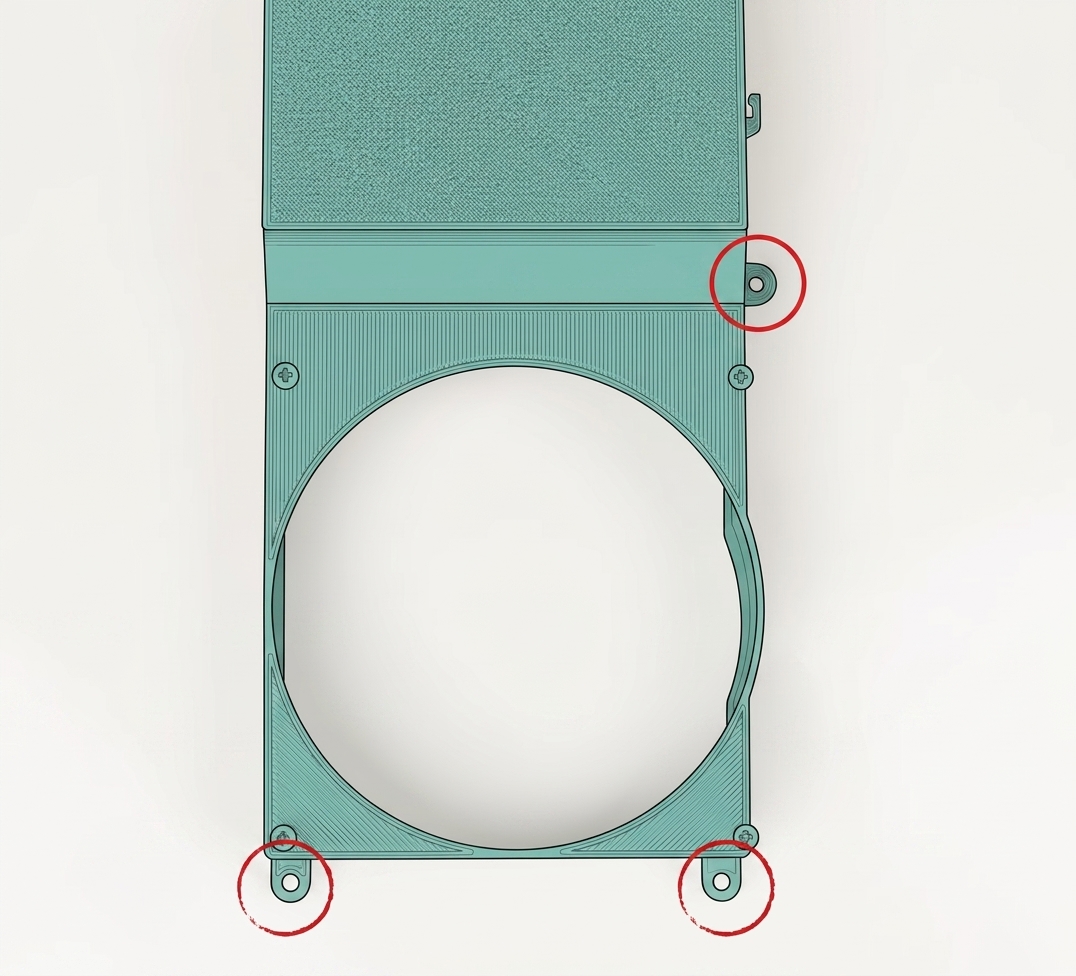

При установке вентилятора винты не требуются. Просто прикрепите вентилятор к воздуховоду. Как показано на видео, для крепления соединения между воздуховодом и внутренней обшивкой принтера требуются три винта.

12. Установите заднюю металлическую панель P1S и установите держатель катушки (Пожалуйста, убедитесь, что установка кабель-цепи завершена перед установкой задней панели)
13. Установите переднюю крышку P1S, экран и микро SD-карту
При установке передней крышки поверните шарнир наружу, чтобы он не застрял внутри передней крышки.

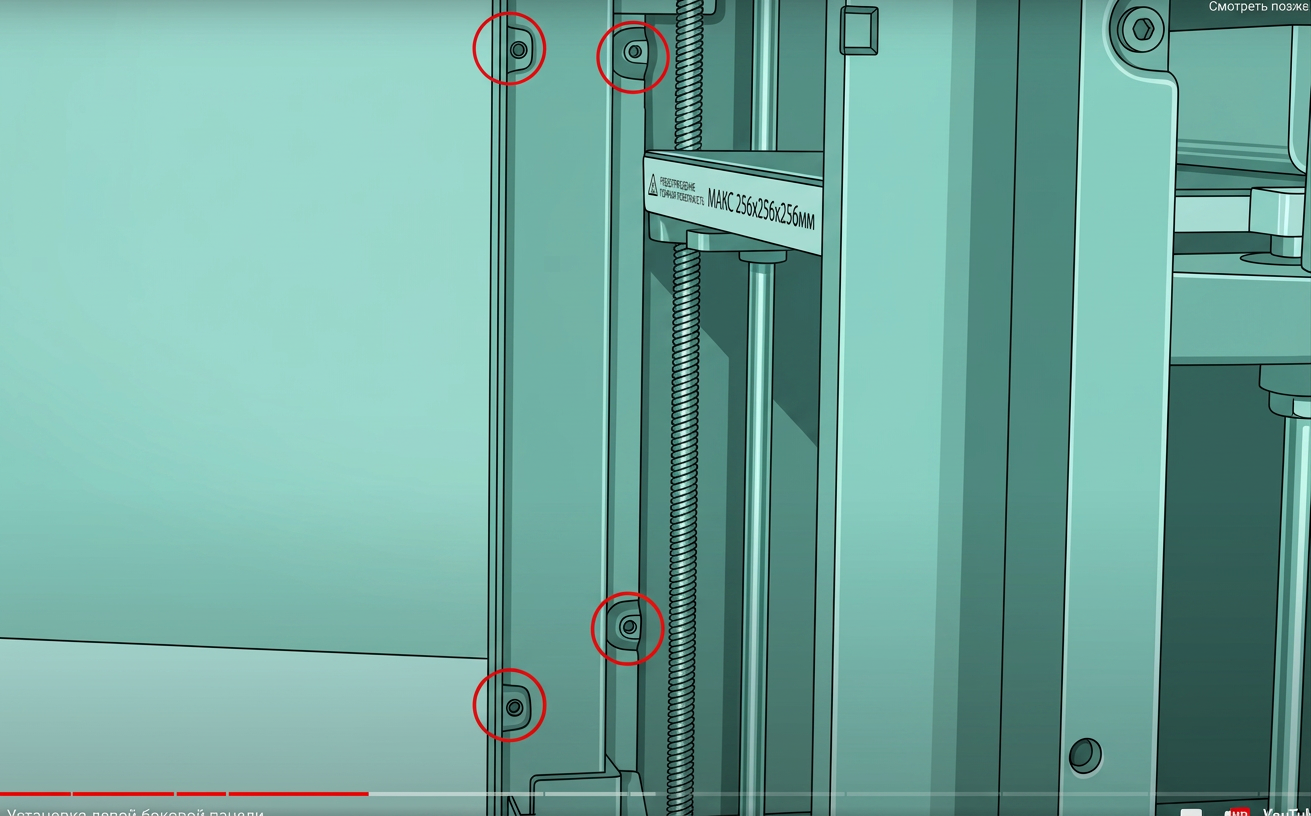

Если вы столкнетесь с трудностями при установке передней крышки, попробуйте слегка ослабить винты, расположенные спереди левой и правой боковых панелей (как показано на схеме ниже). Это облегчит установку передней крышки.
14. Установите резиновую полосу передней двери, установите стеклянную переднюю дверь и поместите стеклянную верхнюю пластину
Уплотнитель передней двери эластичен и может деформироваться во время установки. Мы рекомендуем выравнивать уплотнитель передней двери по положению магнита.

Список винтов
| Модель | Позиция | Чертеж | Модель | Позиция | Чертеж | ||
| Винт A | BT2*5 |
Корпус инструментальной головки (4 шт.) |
Винт B | BT2*8 | Крышка кабель-цепи (1 шт.) | ||
| Винт C | BT3*8 |
Нижний шарнир (2 шт./ 1 шт.) |
Винт D |
ST2*3.5 (2 шт.) |
Верхний шарнир (2 шт.) |
||
| Винт E | ST3*8 |
Держатель катушки (2 шт.) |
Винт F |
BT3*5
|
Задняя панель и передняя крышка (4 шт. +1 шт.) |
||
| Винт G | ST3*4.5 |
Задняя панель и передняя крышка (9 шт. +2 шт.) |
Винт H | BT3*6 |
Левая и правая панель (12 шт. + 12 шт.) |
||
| Винт I | ST3*4.5 |
Задняя часть панелей (4 шт. + 4 шт.) |
Винт J | ST2*3.5 |
Верхняя часть левой и правой панели (4 шт. + 4 шт.) |
||
| Винт K | BT3*12 |
Вентилятор вспомогательного охлаждения детали (2 шт.) |
Винт L | M2*5 |
Радиатор (2 шт.) |
||
| Винт M | BT2*6 |
Воздуховод (3 шт.) |
Винт N | M3*3 |
Передняя стеклянная дверь (4 шт.) |
Проверка завершения/успеха
1. Включите принтер и убедитесь, что экран отображается нормально, а кнопки на нем реагируют должным образом.

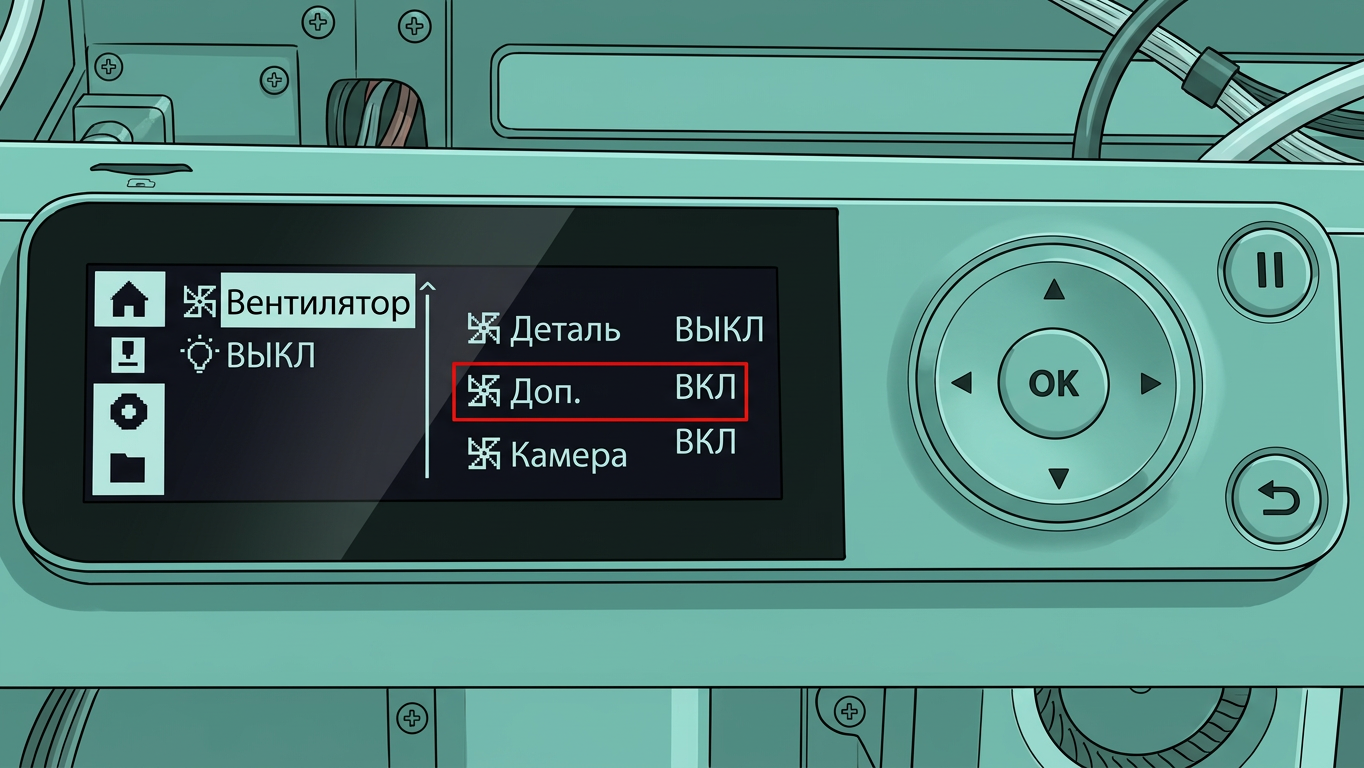

2. Нажмите на экране иконку вспомогательного вентилятора охлаждения, чтобы активировать его. Убедитесь, что вентилятор включается и выключается нормально.

Шаг калибровки после операции

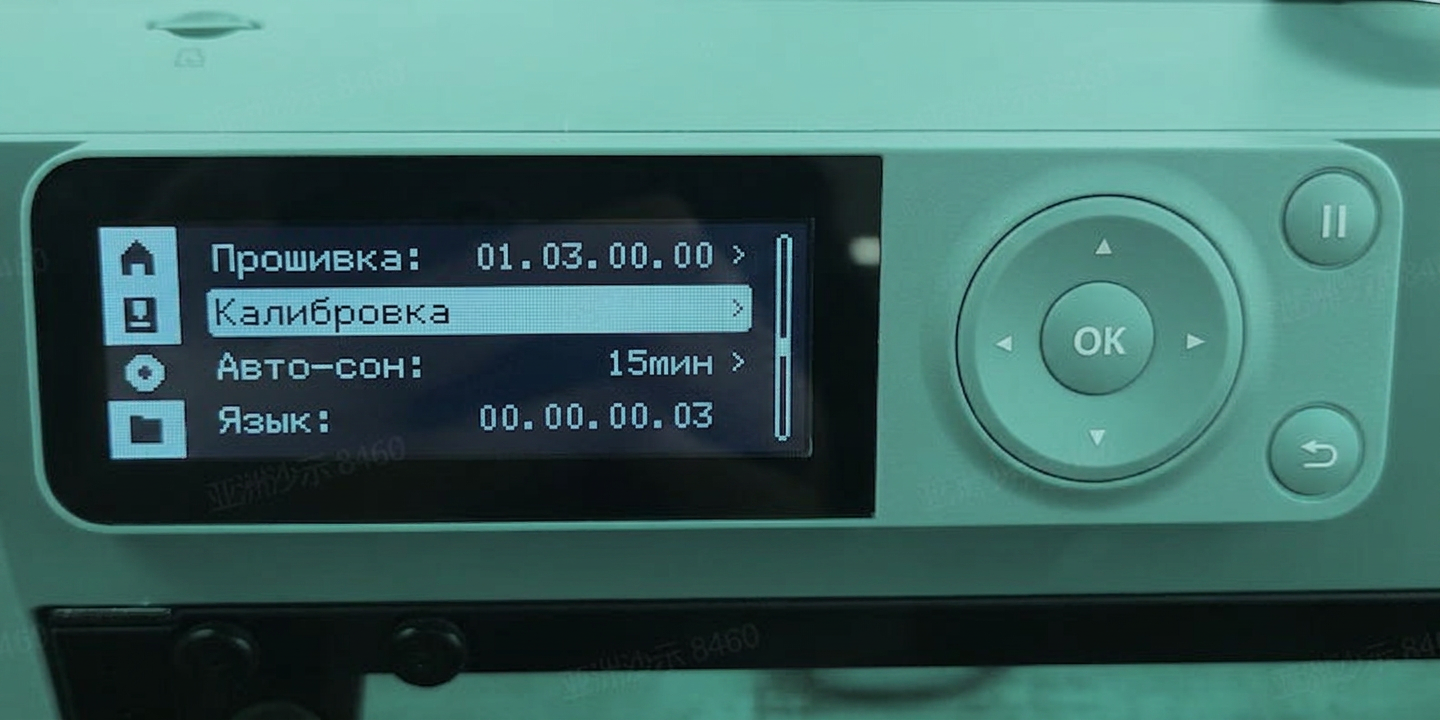

Выполните действия на экране, запустите процесс калибровки устройства и убедитесь, что калибровка устройства завершена успешно и пройдена.
