Вкратце

Расширительная плата — это плата разработки, предназначенная для добавления расширенных и пользовательских функций для Bambu Lab. Она в первую очередь совместима с серией P1P, и все обновления и итерации продукта в первую очередь ориентированы на совместимость с серией P1P. Ниже вы можете увидеть несколько примеров добавления функций, которые могут служить ориентиром для других моделей.

Что вам понадобится

• Комплект расширительной платы
• Светодиод (Необязательно)
• Охлаждающий вентилятор (Необязательно)
• Камера и совместимый кабель затвора (Необязательно)

Для реализации функций может потребоваться несколько строк G-кода. Следуйте инструкциям ниже, скопируйте пример кода или обратитесь к нашей странице WIKI для продвинутого программирования.

Как применить G-код к расширительной плате

• Включите настройку 'Advanced' в Bambu Studio.

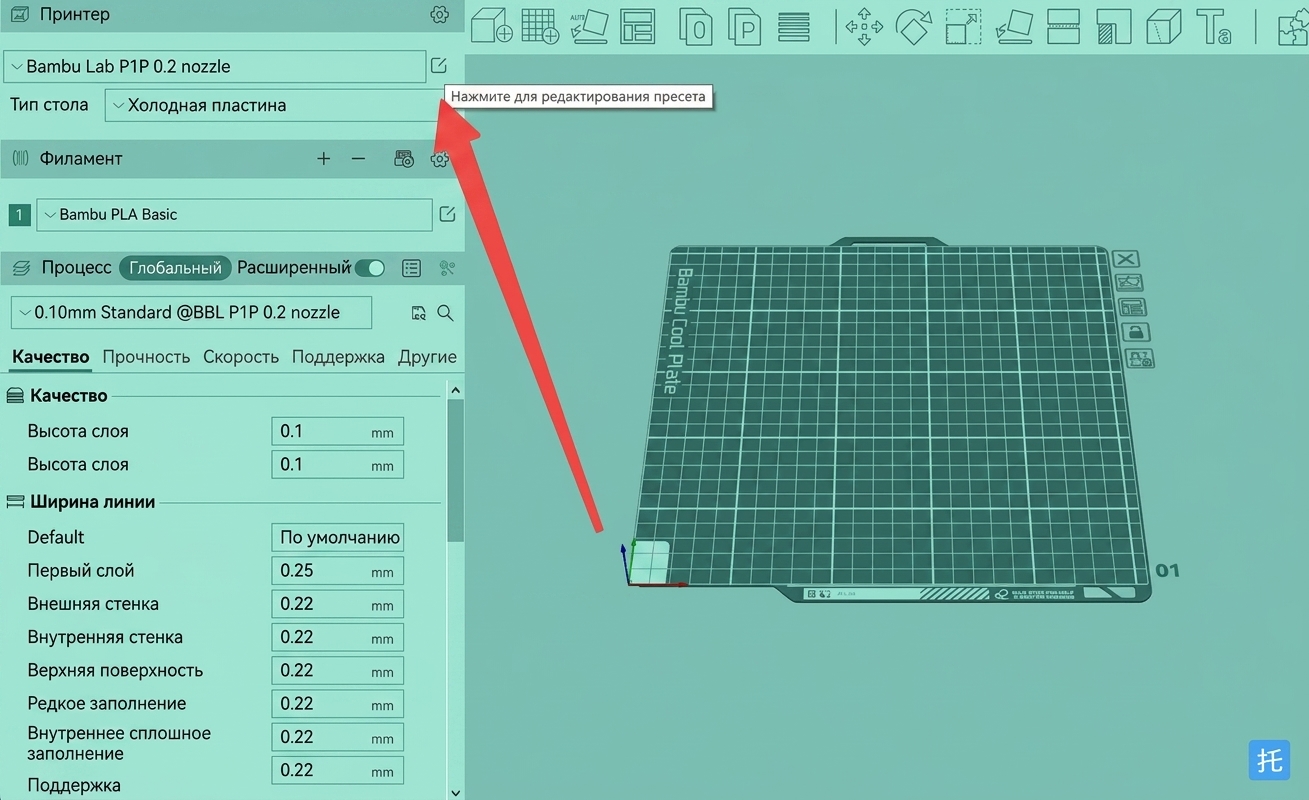

• Нажмите значок 'edit' для настройки G-кода.

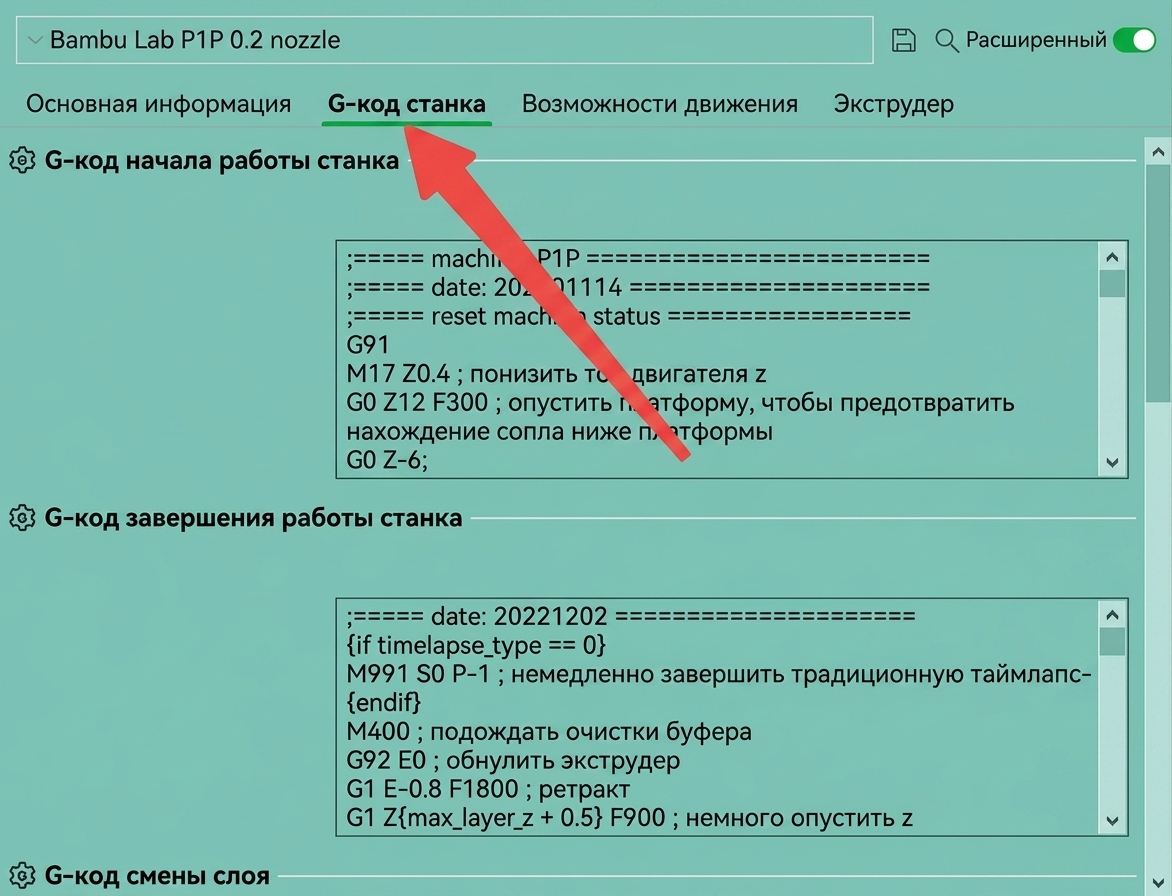

• В G-коде документальные комментарии задаются после точки с запятой. Вы можете вставить свой код в начале печати, в конце печати, во время смены слоя или филамента и т.д. При запуске задачи печати информация конфигурации будет записана в расширительную плату.

Интерфейс расширительной платы

На фото представлена схема распиновки расширительной платы Bambu Lab:

Предустановки расширительной платы

Плата предустанавливает некоторые конфигурации следующим образом:

• Переключатель #0 может одновременно управлять включением и выключением двух интерфейсов светодиодов. Ползунковый потенциометр #0 может управлять яркостью двух светодиодов, цвет светодиодов по умолчанию белый.
• Переключатель #1 может управлять включением и выключением четырех вентиляторов. Ползунковый потенциометр #1 может управлять скоростью двух 4-контактных вентиляторов.
• Если вы хотите управлять только одним каналом, например, использовать переключатель #0 и ползунковый потенциометр #0 для управления светодиодом #0, вы можете применить следующий код в начале G-кода принтера. Вы можете внести дальнейшие изменения, просмотрев обширную документацию Справочника G-кода расширительной платы.

; M1004 is commanding the Extension board. Configure #0 switch(I=0) to control LED(F=1) of #0(D=0)
M1004 S7 I0 F1 D0
; Configure #0 Slide(I=0) to control LED(F=0) of #0(D=0)
M1004 S6 I0 F0 D0

Примеры

Используйте переключатель для включения и выключения реле.

• Подключите реле к электрическим компонентам или устройствам, которые вы хотите контролировать.

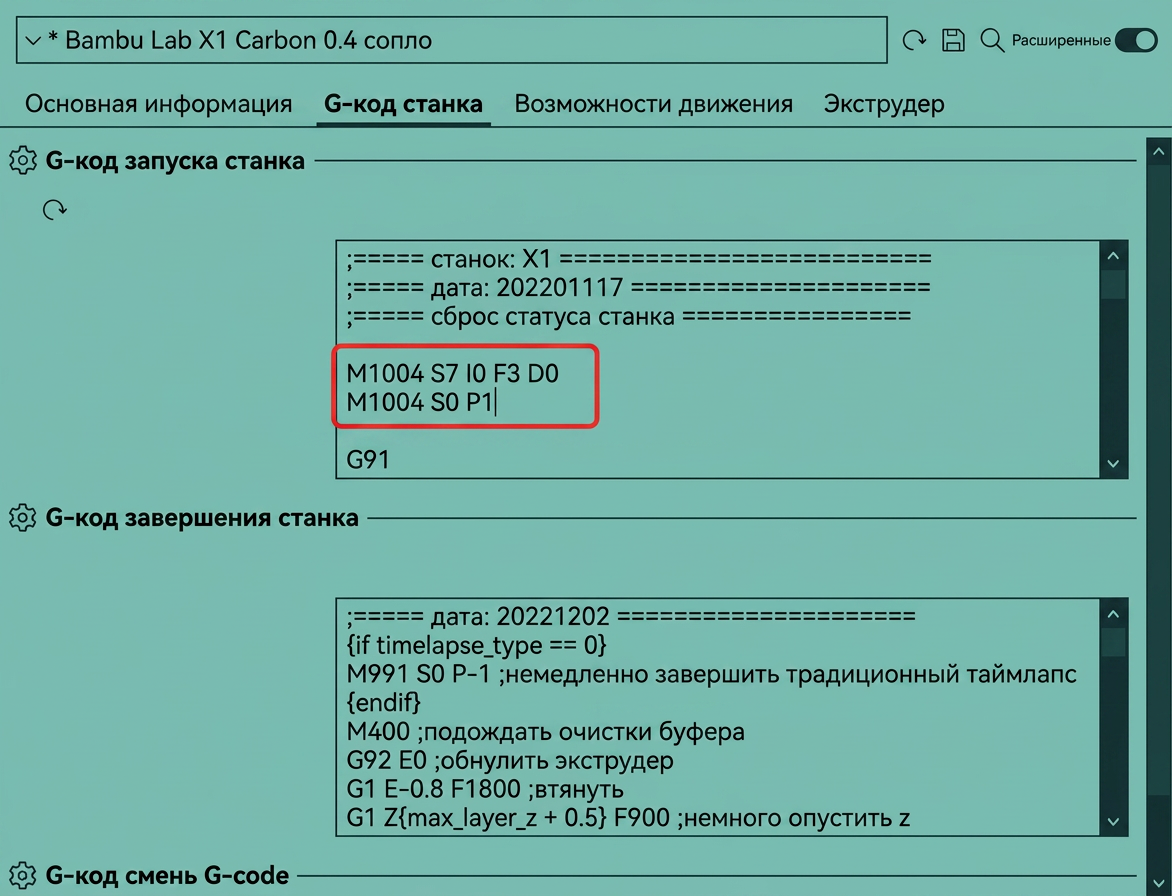

• Вставьте M1004 S7 I0 F3 D0 в конец G-кода запуска принтера. I0 представляет переключатель #0, F3 управляет реле, D0 представляет реле #0 (D0 можно опустить). Кроме того, если вы хотите сохранить конфигурацию после отключения питания, вставьте M1004 S0 P1.

M1004 S7 I0 F3 D0
M1004 S0 P1

Управление затвором камеры для создания таймлапс-видео.

Если вы хотите получить идеальный таймлапс с помощью собственной камеры, вам нужно делать по одному снимку после завершения печати каждого слоя головкой инструмента.

• Подключите вашу камеру и плату расширения с помощью кабеля спуска затвора камеры.
• Вставьте код в G-код смены слоя для выполнения снимка.

Перед съемкой необходимо установить затвор в ручной режим и не позволять камере автоматически переходить в спящий режим.

Обратите внимание, что может возникнуть конфликт между командой съемки камеры и логикой кодов таймлапса, использующими встроенную камеру. Выберите позицию для вставки кода в соответствии со следующими условиями.

Встроенные команды для таймлапса следующие. Условный оператор if-else будет выполняться каждый раз при смене слоя. Если режим таймлапса 0 (традиционный режим), встроенная камера сделает снимок немедленно (команда M971 управляет встроенной камерой). Если режим 1 (плавный режим), головка инструмента переместится в определенное положение, и встроенная камера сделает снимок.

M622.1 S1 ; for prev firmware, default turned on
M1002 judge_flag timelapse_record_flag
M622 J1
{if timelapse_type == 0} ; timelapse without wipe tower
M971 S11 C10 O0
{elsif timelapse_type == 1} ; timelapse with wipe tower
G92 E0
G1 E-[retraction_length] F1800
G17
G2 Z{layer_z + 0.4} I0.86 J0.86 P1 F10000 ; spiral lift a little
G1 X65 Y245 F12000 ; move to safe pos
G17
G2 Z{layer_z} I0.86 J0.86 P1 F10000
G1 Y265 F3000
M400 P100
M971 S11 C10 O0
G92 E0
G1 E[retraction_length] F300
G1 X100 F5000
G1 Y255
{endif}
M623

Случай 1

Если вы не используете встроенную камеру (режим плавного таймлапса P1P еще не выпущен), вы можете вставить следующий код в начало кода смены слоя:

Случайный снимок

; take a photo
M1004 S5 P1

Таймлапс, когда головка инструмента находится на башне очистки

; timelapse with wipe tower
G92 E0
G1 E-[retraction_length] F1800
G17
G2 Z{layer_z + 0.4} I0.86 J0.86 P1 F10000 ; spiral lift a little
G1 X65 Y245 F12000 ; move to safe pos
G17
G2 Z{layer_z} I0.86 J0.86 P1 F10000
G1 Y265 F3000
M400 P100 ; wait for 100 ms
M1004 S5 P1 ; take a photo
G92 E0
G1 E[retraction_length] F300
G1 X100 F5000
G1 Y255

Случай 2

Если вы хотите использовать встроенную камеру вместе со своей камерой одновременно, вы можете вставить код (выделенный зеленым) в существующие операторы if-else в зависимости от фактических условий. В этом случае функция таймлапса должна быть включена в Bambu Studio.

M622.1 S1 ; for prev firmware, default turned on
M1002 judge_flag timelapse_record_flag
M622 J1
{if timelapse_type == 0} ; timelapse without wipe tower
M971 S11 C10 O0
{elsif timelapse_type == 1} ; timelapse with wipe tower
G92 E0
G1 E-[retraction_length] F1800
G17
G2 Z{layer_z + 0.4} I0.86 J0.86 P1 F10000 ; spiral lift a little
G1 X65 Y245 F12000 ; move to safe pos
G17
G2 Z{layer_z} I0.86 J0.86 P1 F10000
G1 Y265 F3000
M400 P100
M971 S11 C10 O0
M1004 S5 P1; only executed when smooth timelapse is on and take a photo while toolhead is at wipe tower
G92 E0
G1 E[retraction_length] F300
G1 X100 F5000
G1 Y255
{endif}
M623

Программирование пользовательских светодиодов

Светодиоды будут постепенно менять цвет на каждом слое.

• Подключите светодиод к плате расширения.
• Вставьте строки в начале G-кода смены слоя.

; change the led color slightly with the number of layers
M1004 S1 L0 M0 B{30 + layer_num * 200 / total_layer_count} ; set red between 30-200
M1004 S1 L1 M0 B{255 - layer_num * 200 / total_layer_count} ; set green between 255 and 55
M1004 S1 L2 M0 B{55 + layer_num * 100 / total_layer_count} ; set blue between 55 and 155
