Z-ремень синхронизации
Инструменты
-
Шестигранный ключ H2.0/H1.5
-
Пинцет
Подготовка
Отключите кабель питания.
Разборка

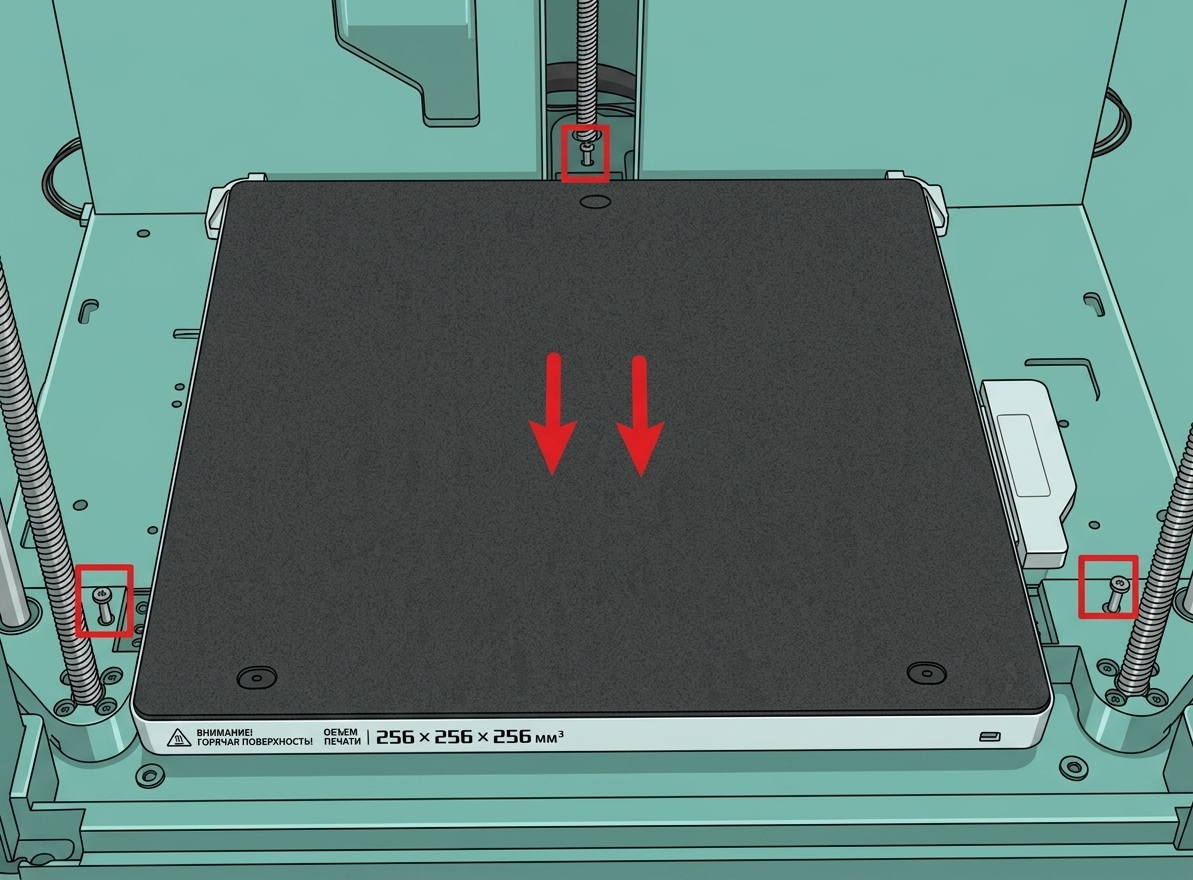

Шаг 1 - Опустите нагреваемый стол и зафиксируйте слайдеры Z-оси
Наклоните принтер, потяните ремень Z-оси, чтобы опустить нагреваемый стол вниз, и затяните 3 вспомогательных винта для фиксации 3 слайдеров Z-оси.
Шаг 2 - Открутите винты
Положите принтер на правую сторону, снимите пружину натяжения Z-оси и открутите 3 винта крышки натяжителя шестигранным ключом H1.5.
 |
 |

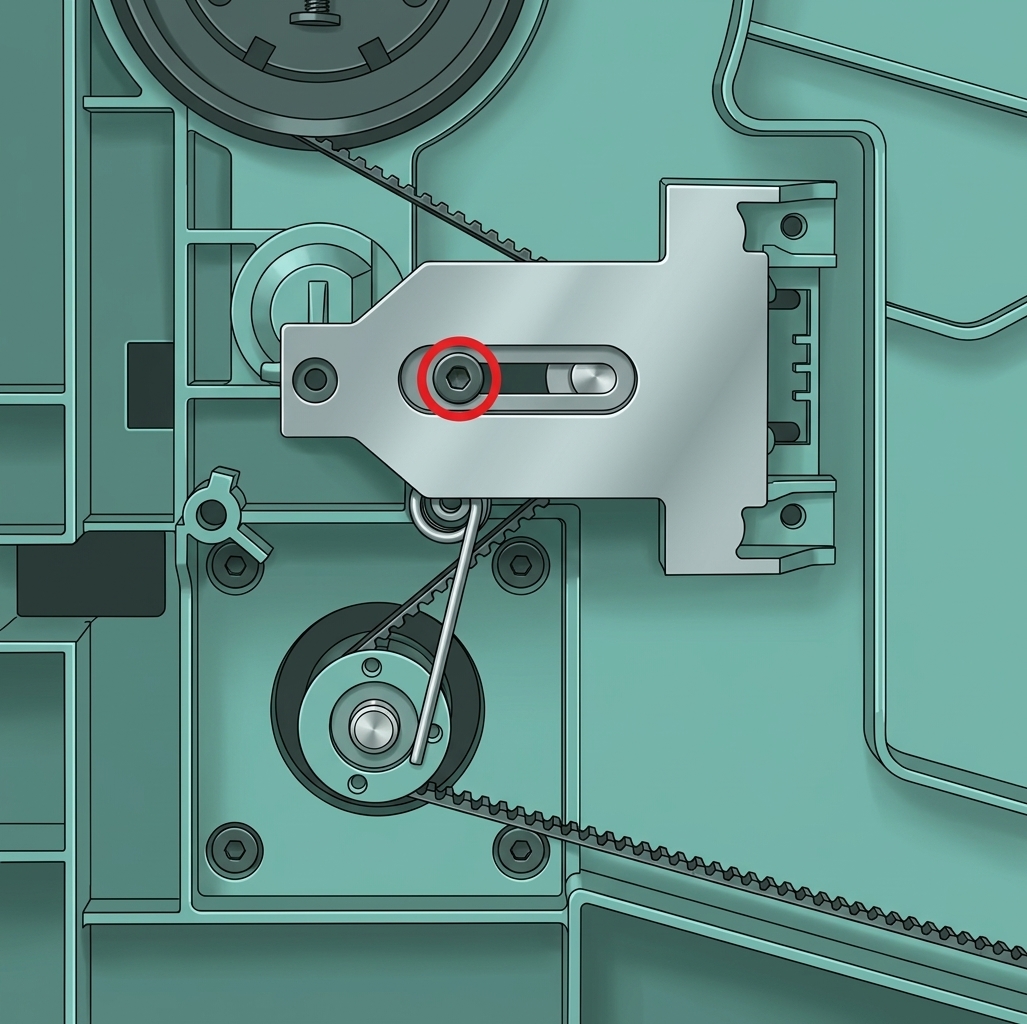

Шаг 3 - Снимите натяжитель Z-оси
Открутите винт натяжителя шестигранным ключом H2.0, снимите крышку натяжителя Z-оси, а также пружину натяжения Z-оси и сам натяжитель.
 |
 |
Шаг 4 - Снимите Z-ремень синхронизации
Теперь Z-ремень синхронизации можно снять.
Сборка

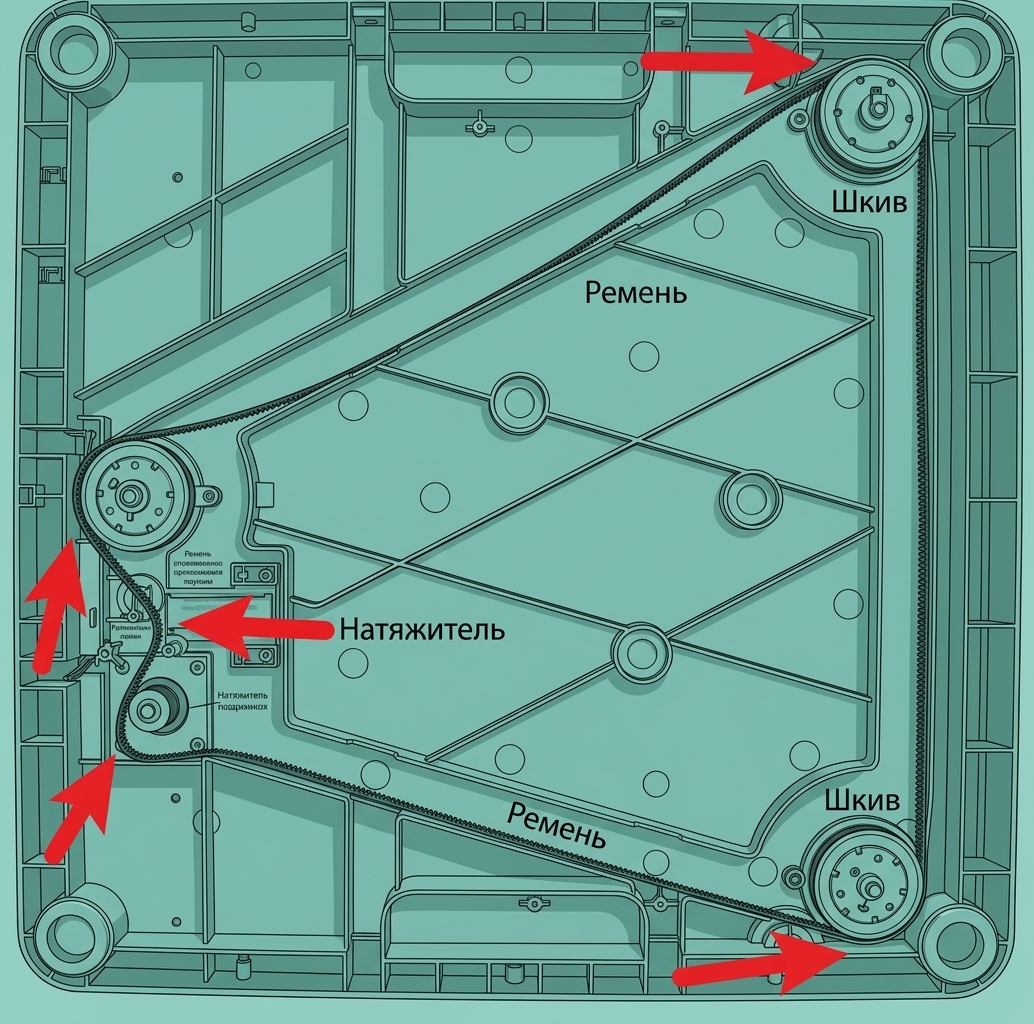

Шаг 1 - Установите Z-ремень синхронизации
Установите Z-ремень синхронизации снизу принтера, расположите его, как показано на рисунке, и обратите внимание, что сторона с зубьями должна быть направлена внутрь.

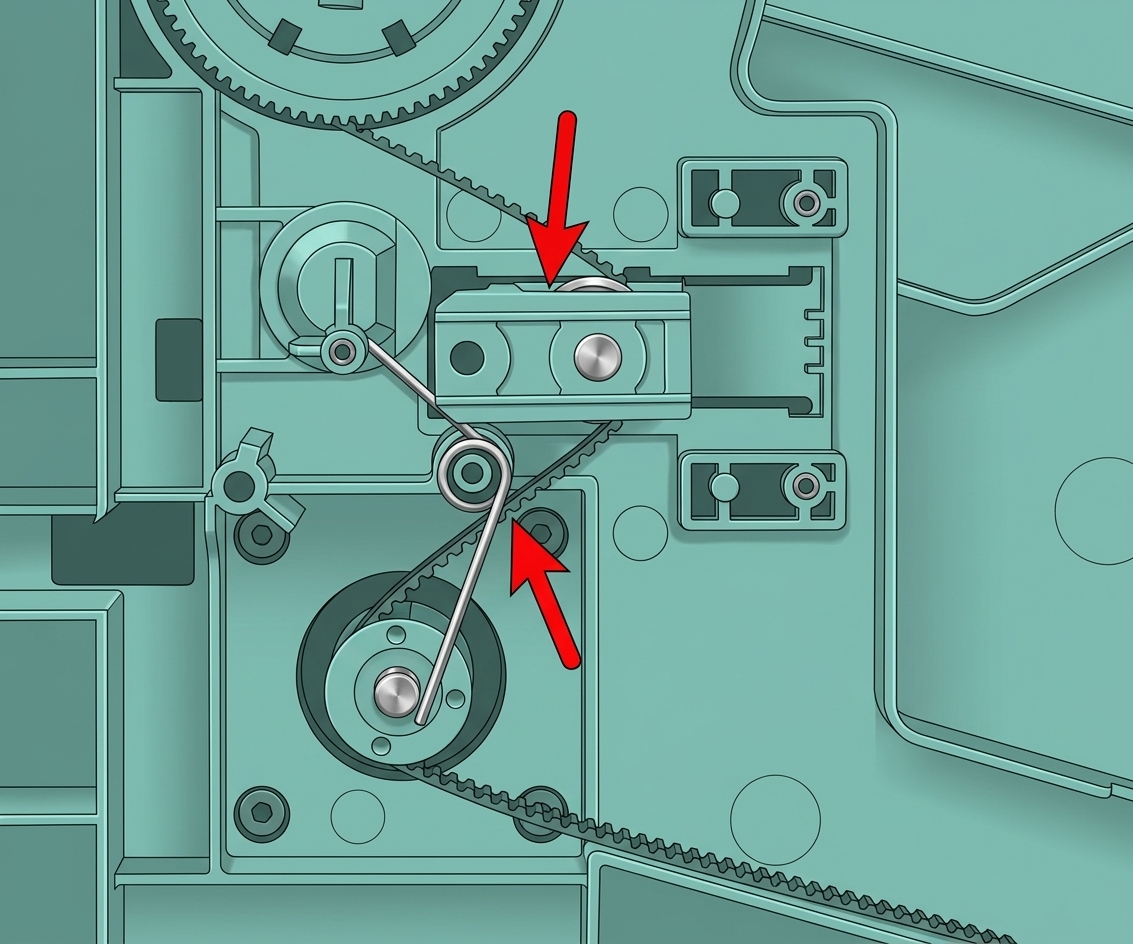

Шаг 2 - Снимите натяжитель Z-оси и пружину
Убедитесь, что гайка на натяжителе на месте, затем установите натяжитель и пружину, обратите внимание, чтобы не перепутать направление длинного и короткого плеча пружины.
 |
|
Шаг 3 - Установка крышки натяжителя
Установите крышку натяжителя, закрепите 1 винт натяжителя (не затягивая) и 3 винта крепления крышки, затем защёлкните длинное плечо пружины на месте.
|
|
Шаг 4 - Разблокировка Z-слайдов
Установите принтер вертикально, затем открутите 3 винта, фиксирующих Z-слайды.

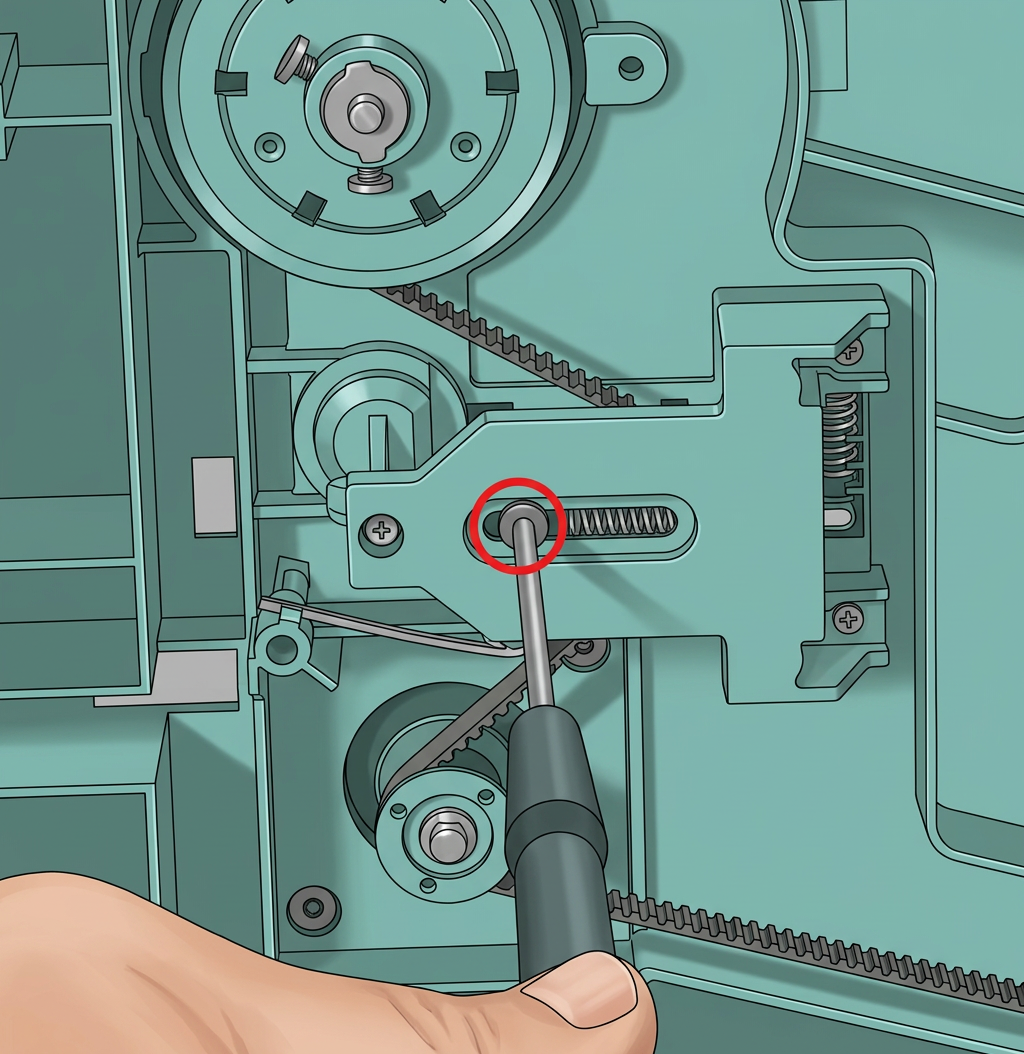

Шаг 5 - Фиксация винтов натяжителя
Снова положите принтер на правый бок, потяните Z-ремень, чтобы перемещать heated bed вверх и вниз, убедитесь, что движение не имеет отклонений, затем затяните винт натяжителя.
 |
 |
Как проверить
Подключите кабель питания, включите принтер и запустите процесс калибровки устройства. Если калибровка прошла успешно, операция выполнена верно.
