Ролик натяжителя XY
Инструменты
Шестигранный ключ H2.0
Подготовка
Отключите питание принтера перед выполнением любых работ по техническому обслуживанию.
Разборка
Примечание: Шаги разборки и сборки роликов двух XY натяжителей аналогичны.

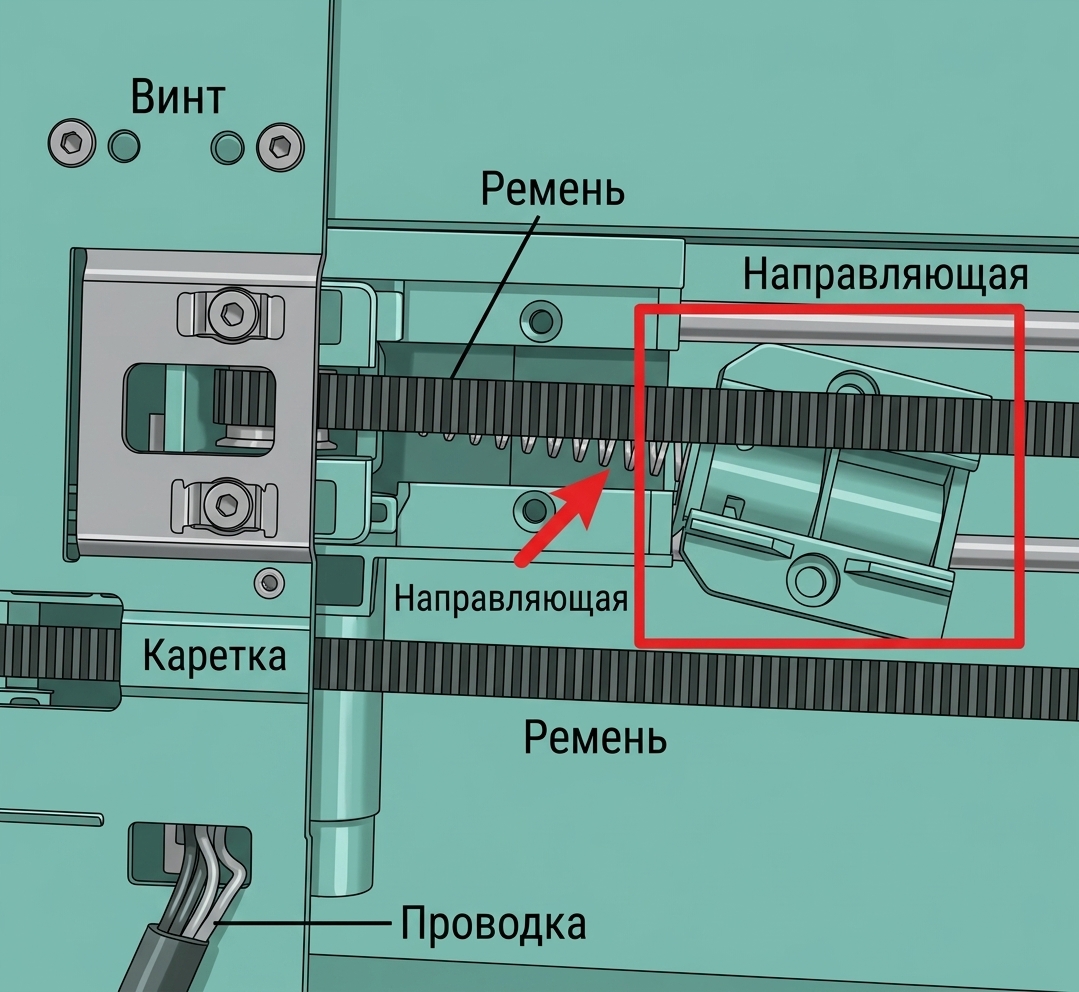

Шаг 1 - Снимите держатель натяжителя
Чтобы снять натяжную пружину и её держатель, используйте шестигранный ключ H2.0, чтобы ослабить и выкрутить два винта, фиксирующих их.
 |
 |

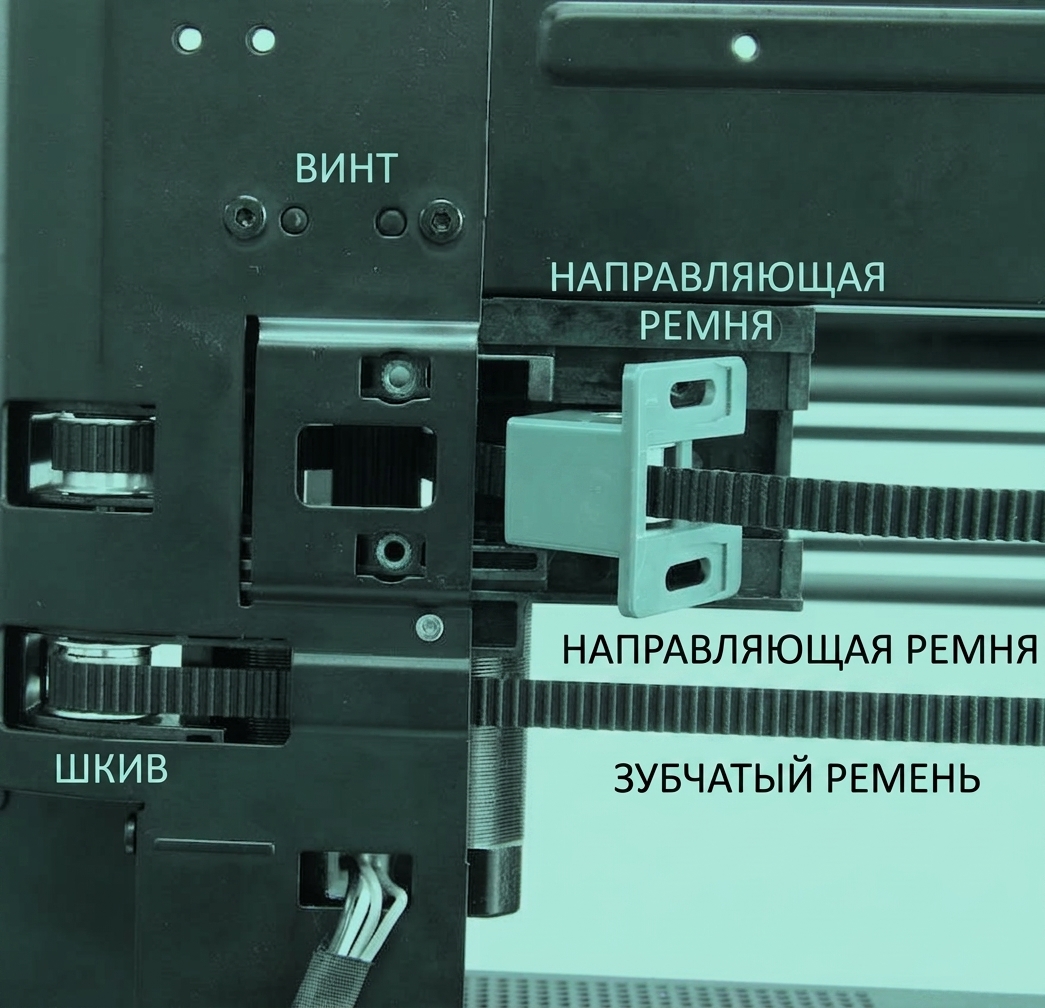

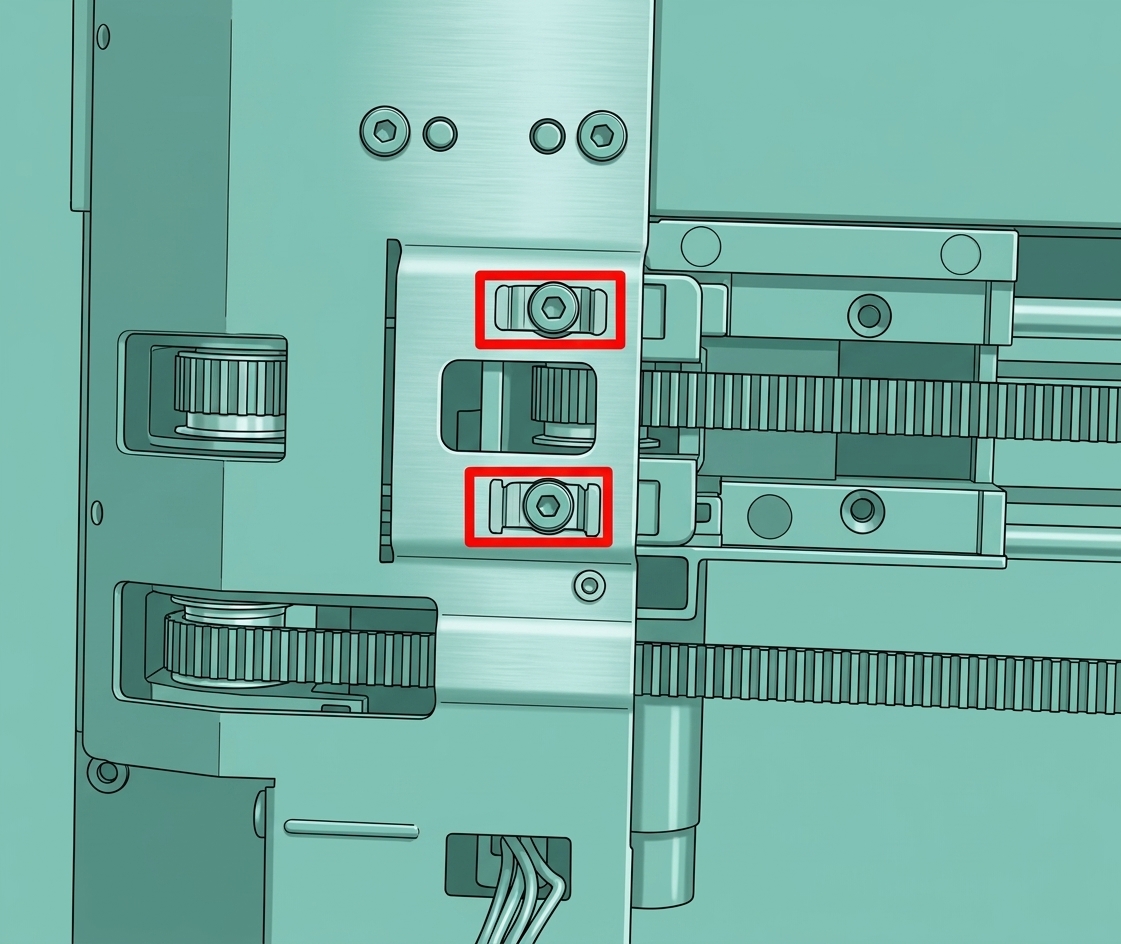

Шаг 2 - Ослабьте натяжитель
Используйте шестигранный ключ H2.0, чтобы ослабить два винта, фиксирующих их. После ослабления натяжитель можно снять.
 |
 |

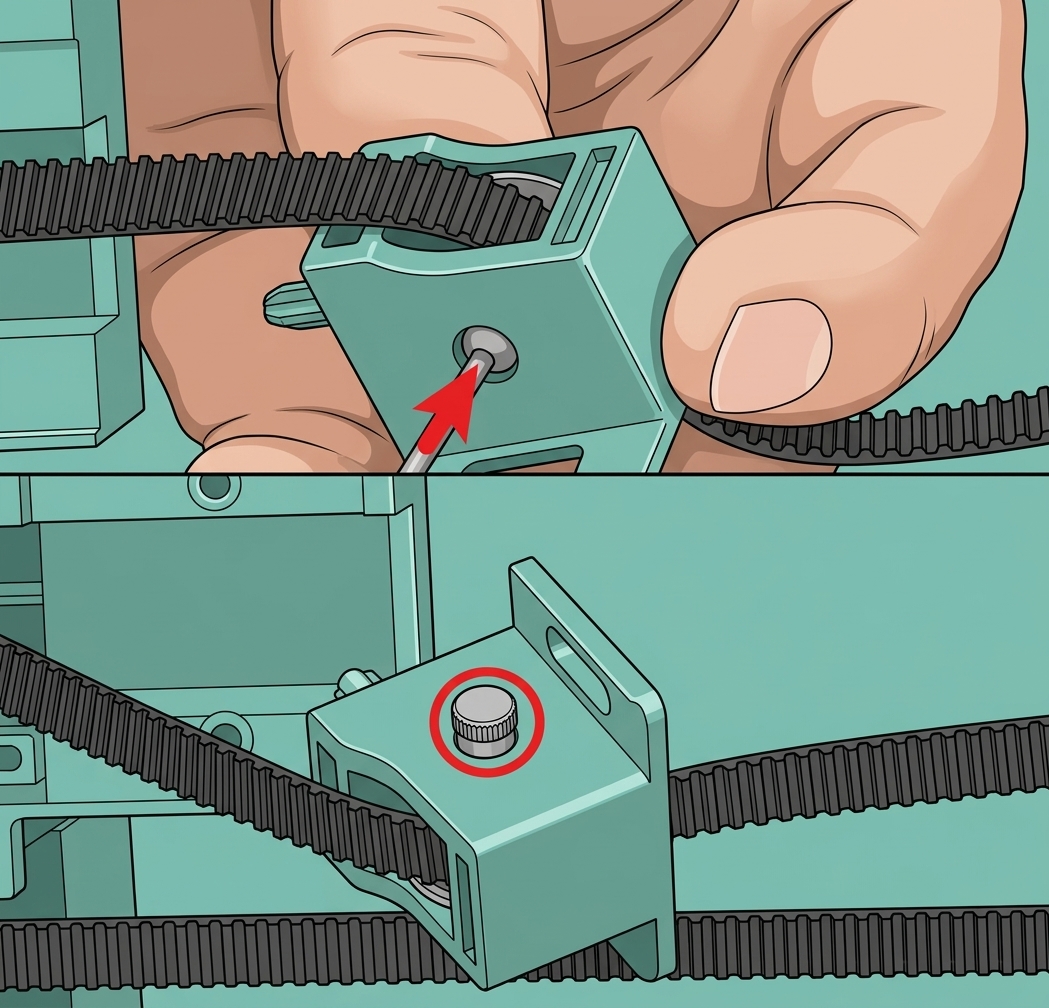

Шаг 3 - Снимите ролик
Используя шестигранный ключ, вытолкните вал ролика снизу вверх, затем снимите вал и ролик.
 |
 |
Сборка
Шаг 1 - Установите шайбы
Подготовьте новый ролик натяжителя и установите две шайбы на оба конца ролика. Возможно, вам потребуется использовать руку, чтобы зафиксировать их.

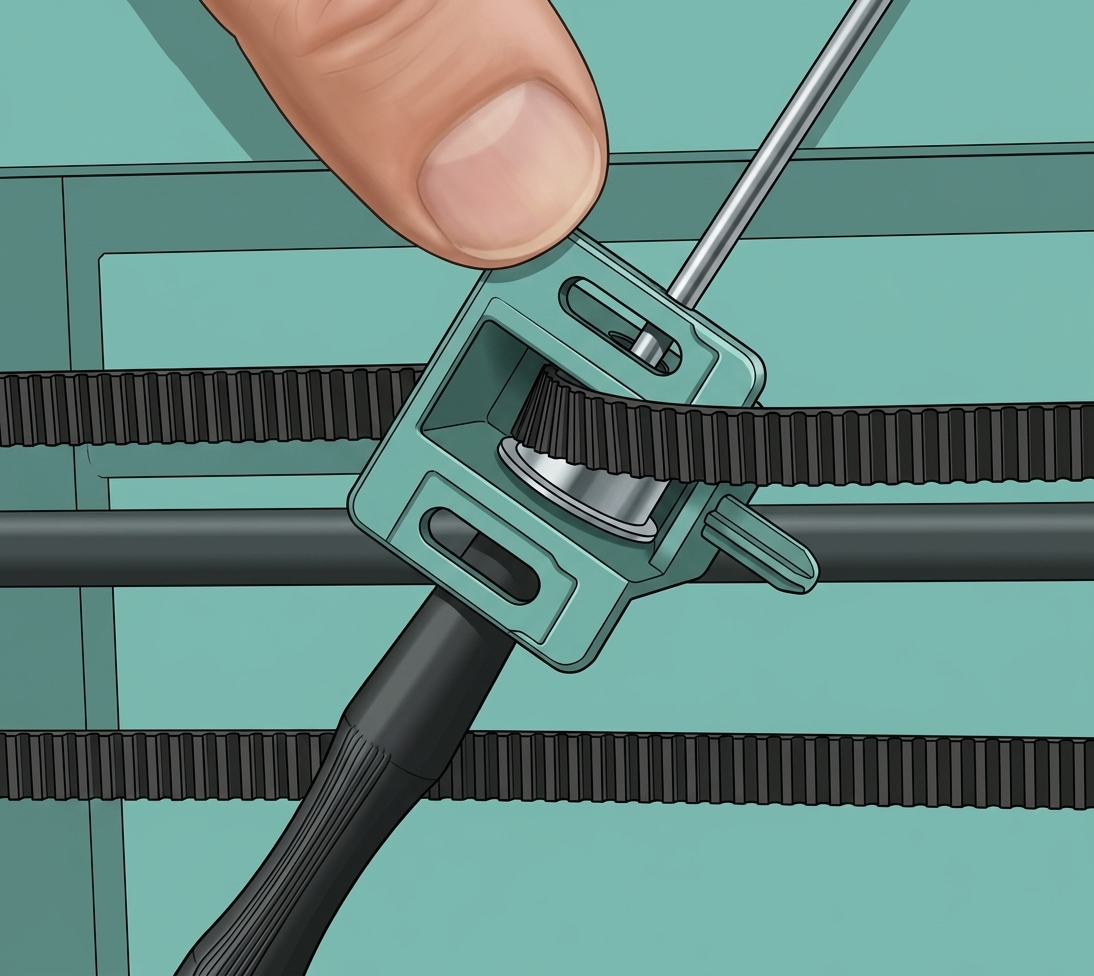

Шаг 2 - Установите ролик

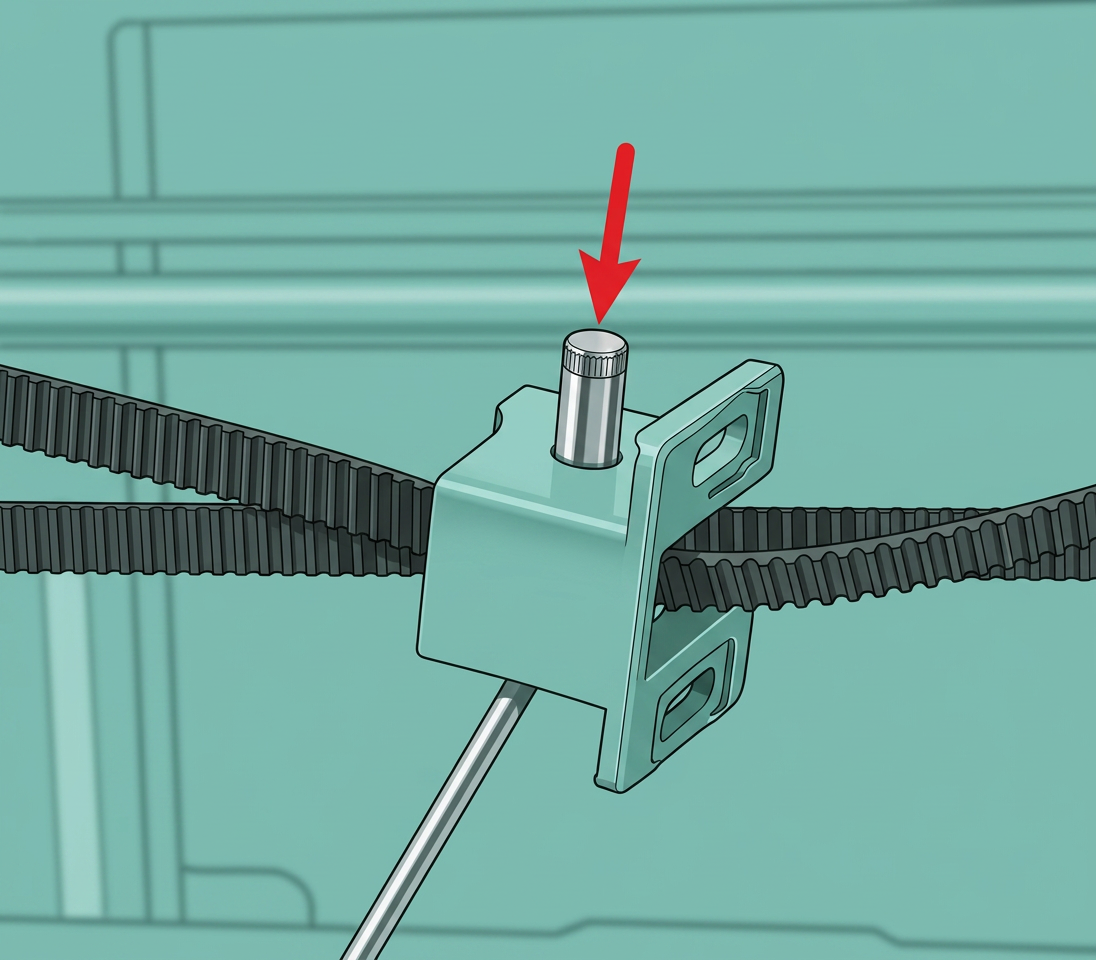

Установите ролик натяжителя на кронштейн ролика. Временно наживите его шестигранным ключом, чтобы убедиться, что ролик и две шайбы на месте. Затем вдавите вал сверху вниз и убедитесь, что он полностью вставлен.
 |
 |

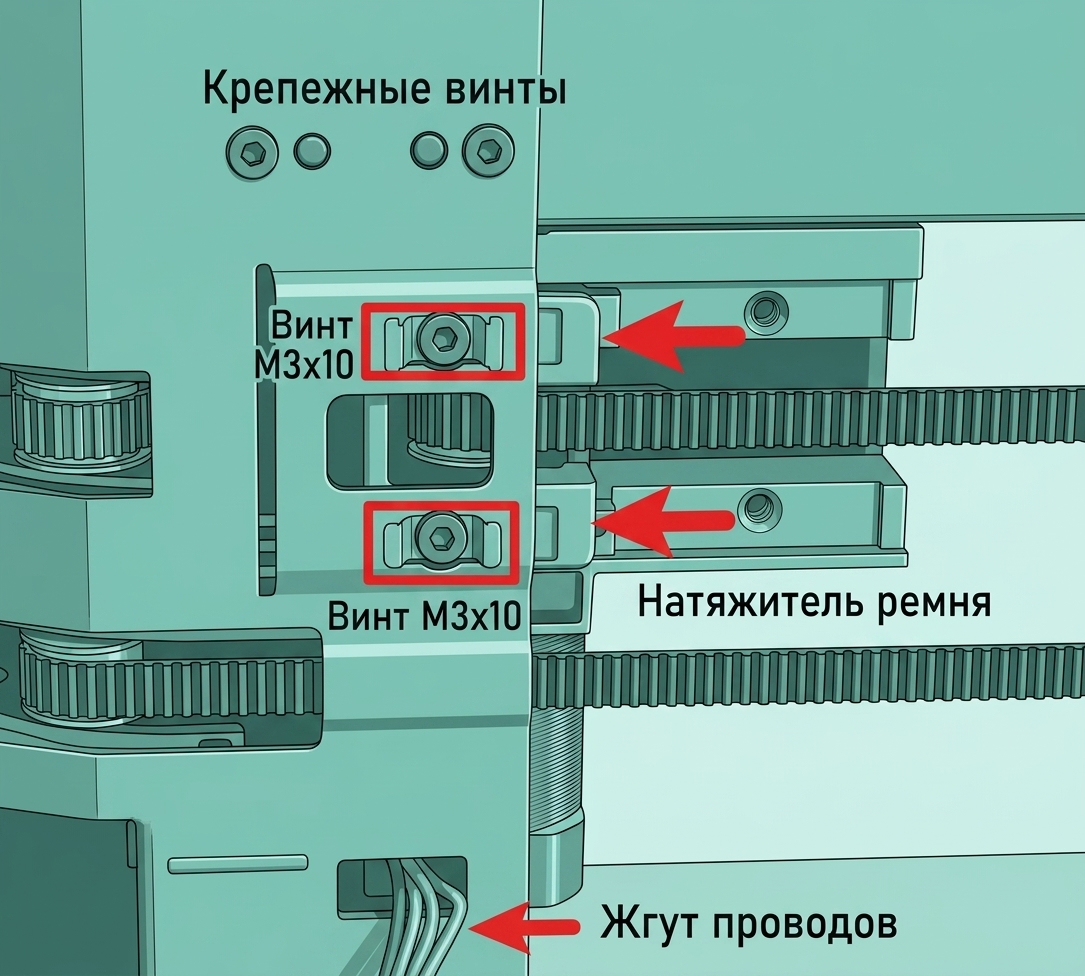

Шаг 3 - Установите натяжитель
Вставьте сборку натяжителя на место и вкрутите 2 винта (с кронштейнами). Пока не затягивайте винты; оставьте их ослабленными.

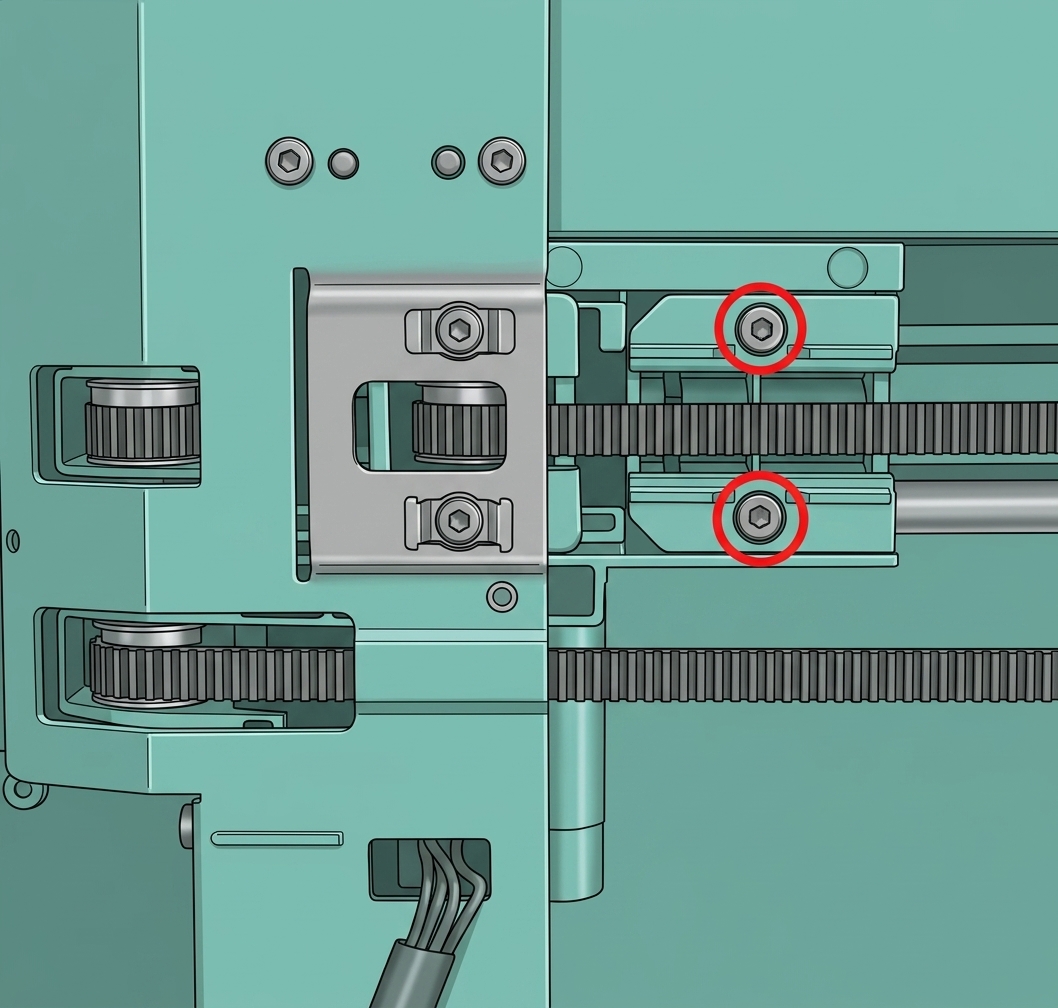

Шаг 4 - Установка держателя натяжителя
Для установки пружины натяжителя и её держателя поместите их в отведённое место и закрепите двумя винтами. Убедитесь, что винты затянуты надёжно для обеспечения правильного крепления, что гарантирует корректную работу натяжителя.
|
|

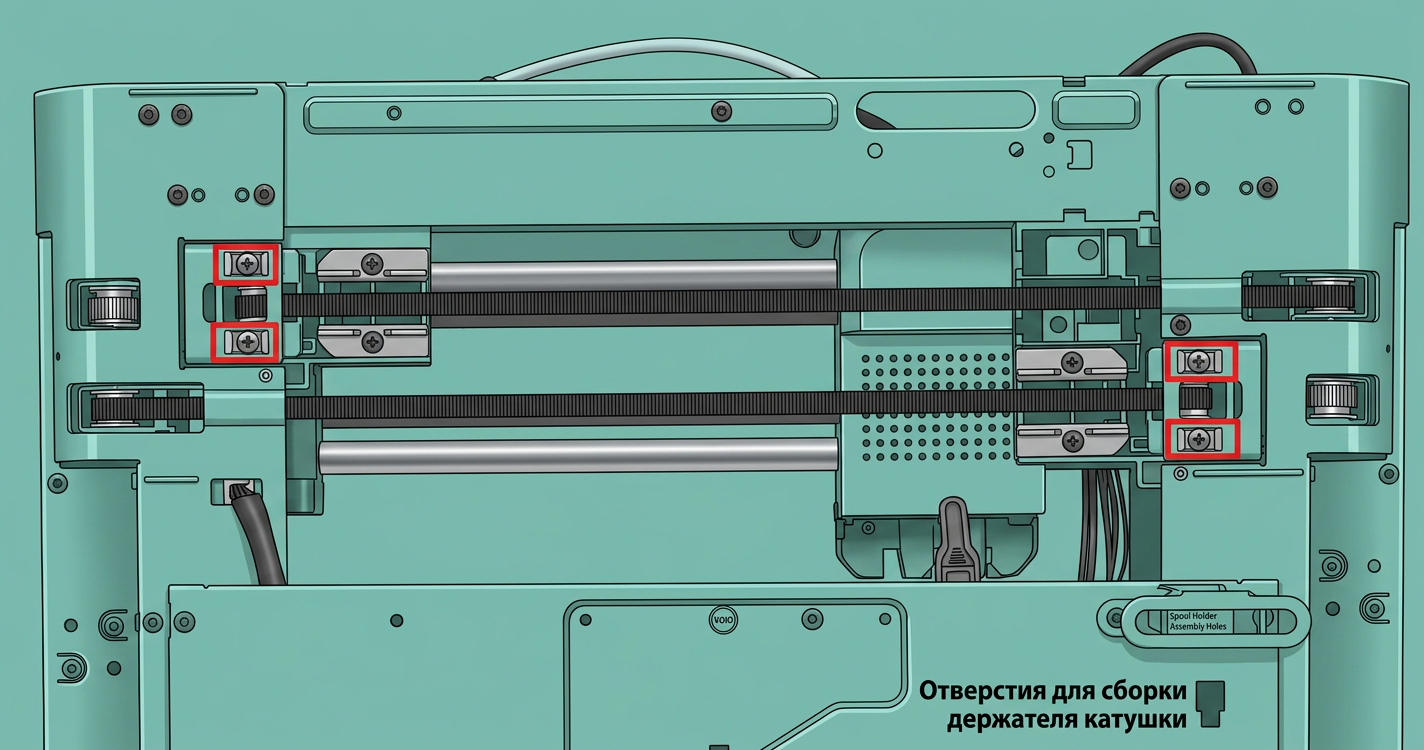

Шаг 5 - Натяжение ремня

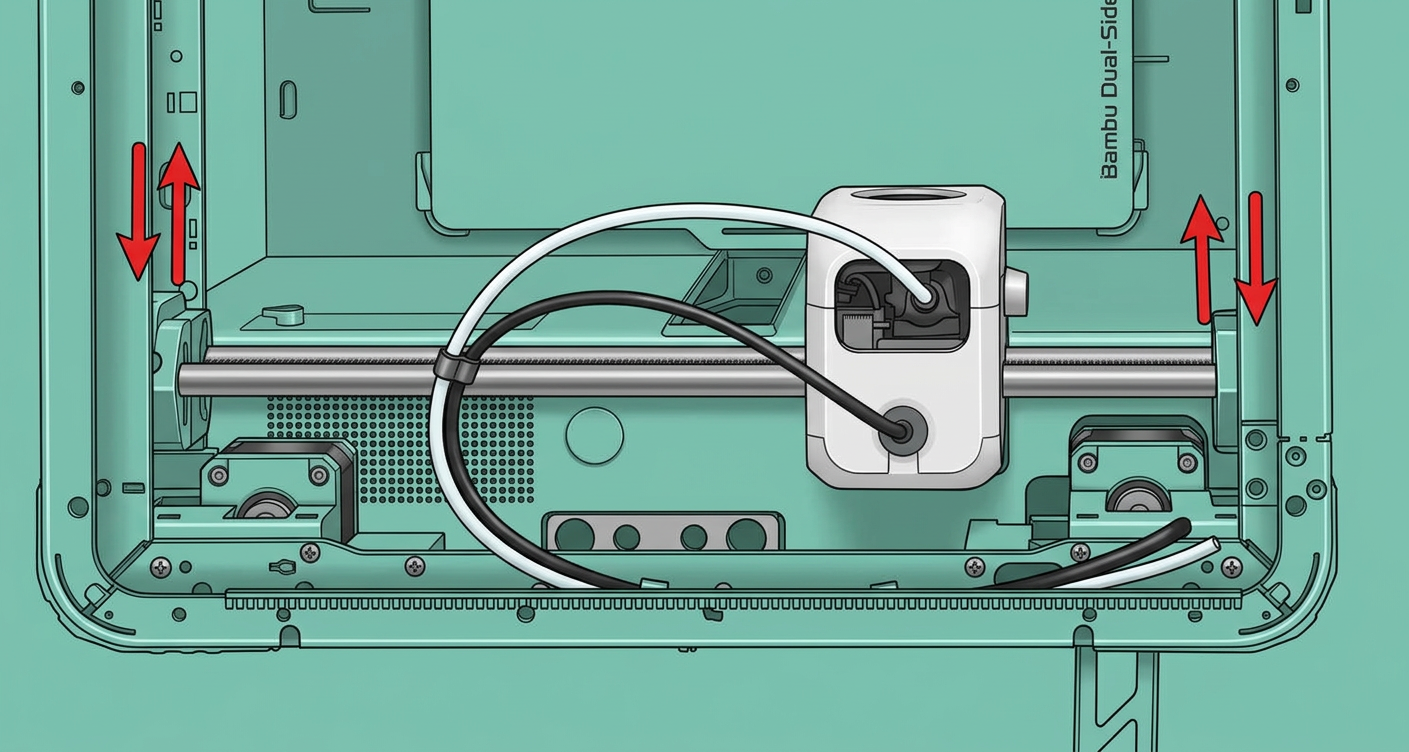

Ослабьте 2 винта другого натяжителя, перемещайте печатную головку несколько раз вперёд-назад и выведите оба конца назад. Затем затяните винты на обоих натяжителях. Более подробные инструкции см. на нашей странице по натяжению ремня.
Как проверить завершение/успех
Включите принтер и запустите процесс калибровки. Если во время теста не возникнет ошибок, замена прошла успешно.
Если возникнут какие-либо проблемы, сначала вернитесь к предыдущим шагам и повторно натяните ремень перед повторной попыткой. Если проблемы сохранятся, свяжитесь с нашей службой поддержки клиентов для получения дополнительной помощи.
