Соединитель трубок
Инструменты
Шестигранный ключ H2.0
Подготовка
Выгрузите филамент.
Разборка
ptfe-tubes">Шаг 1 - Отсоедините PTFE трубки

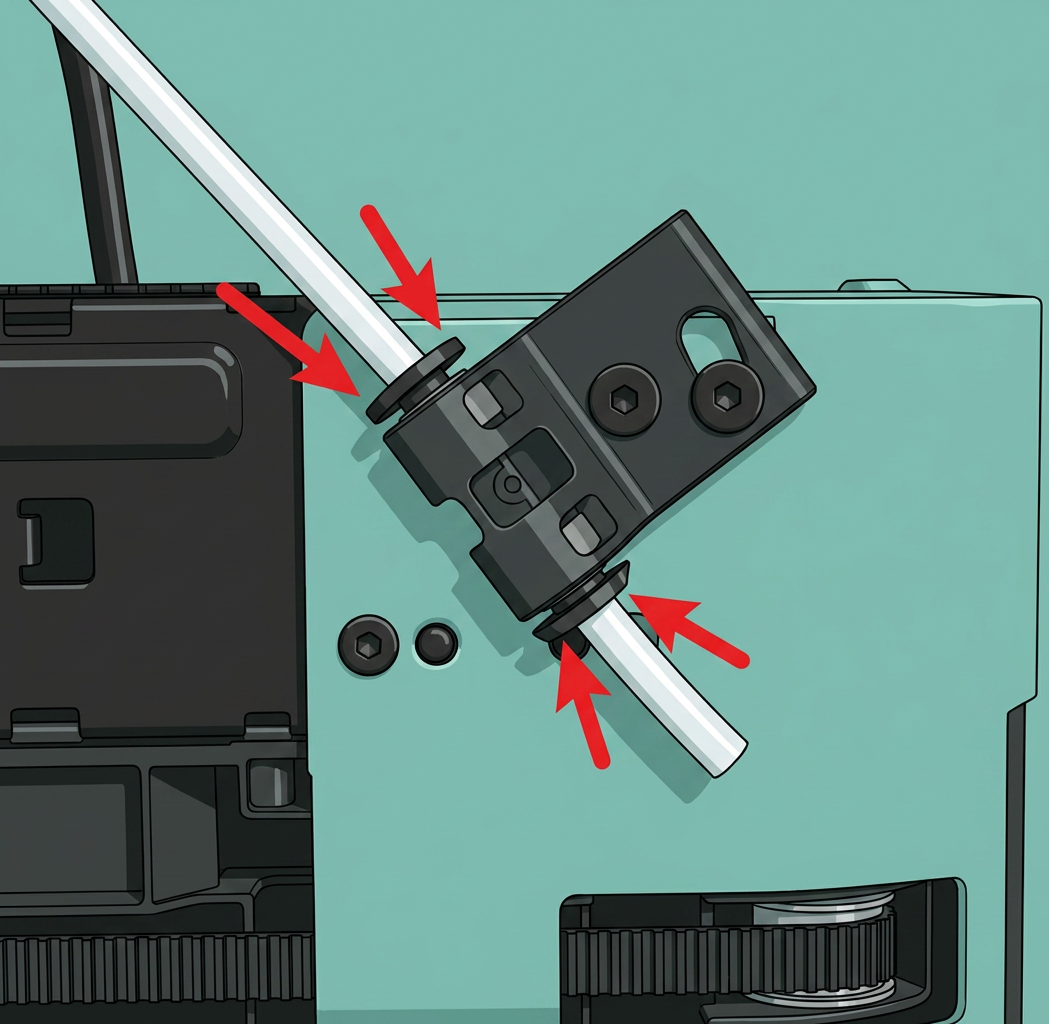

Нажмите на пневматический соединитель, чтобы отсоединить трубки с обоих концов

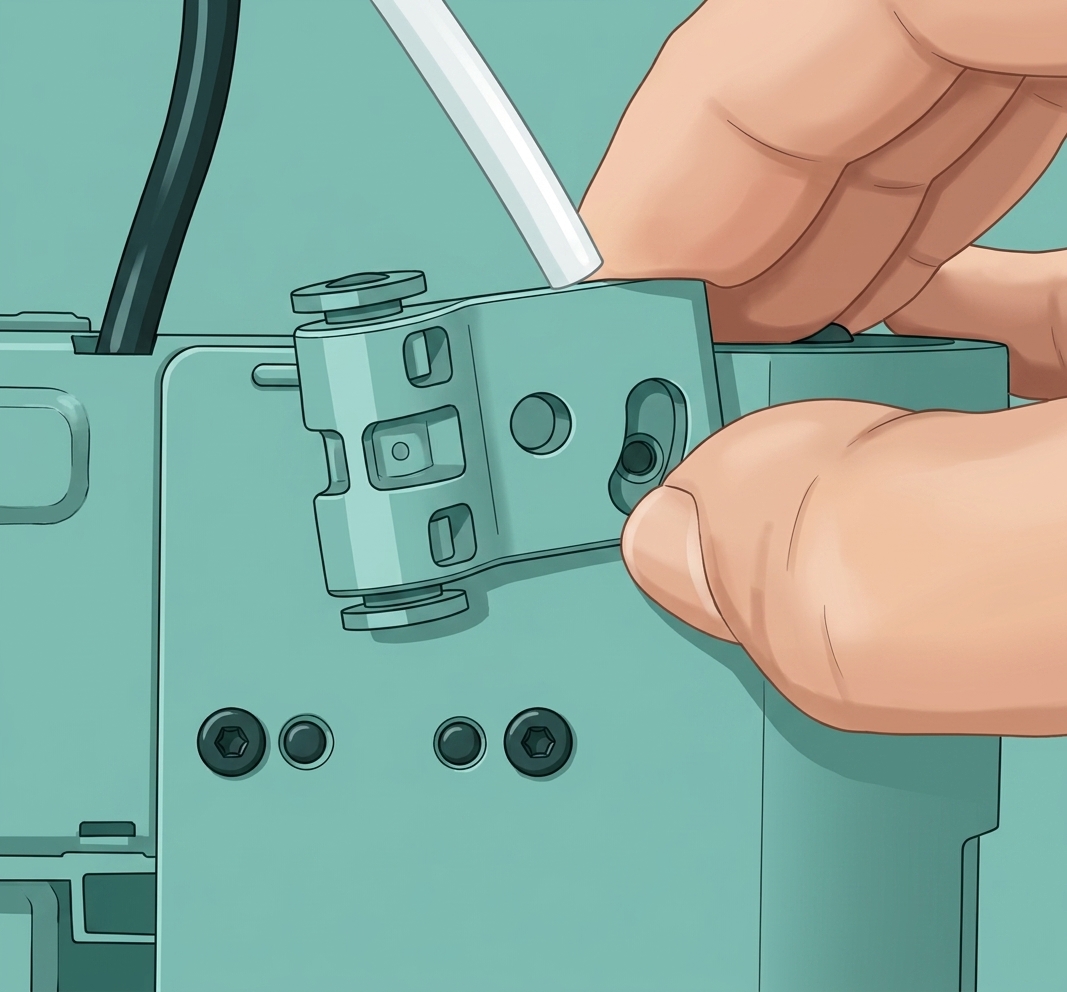

Шаг 2 - Снимите PTFE соединитель

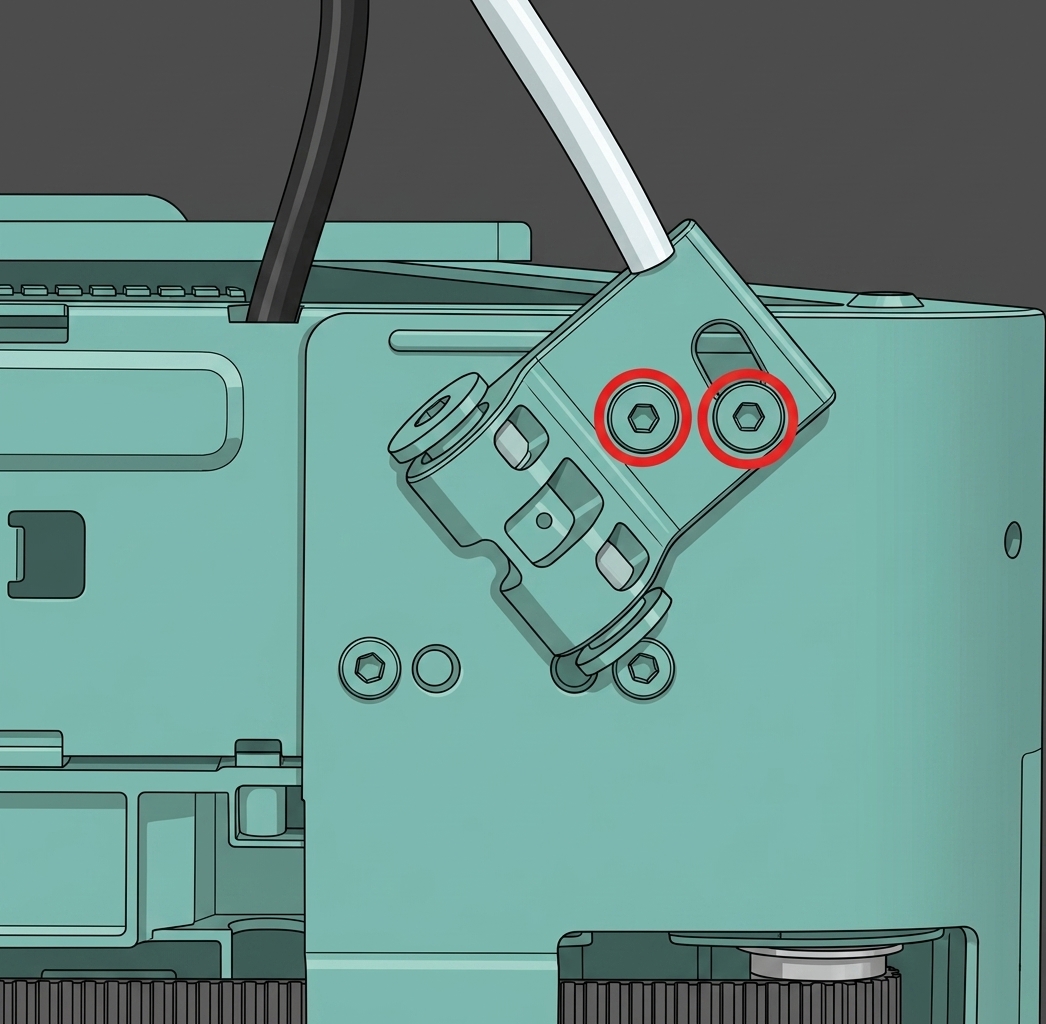

Открутите и снимите PTFE соединитель.
Сборка

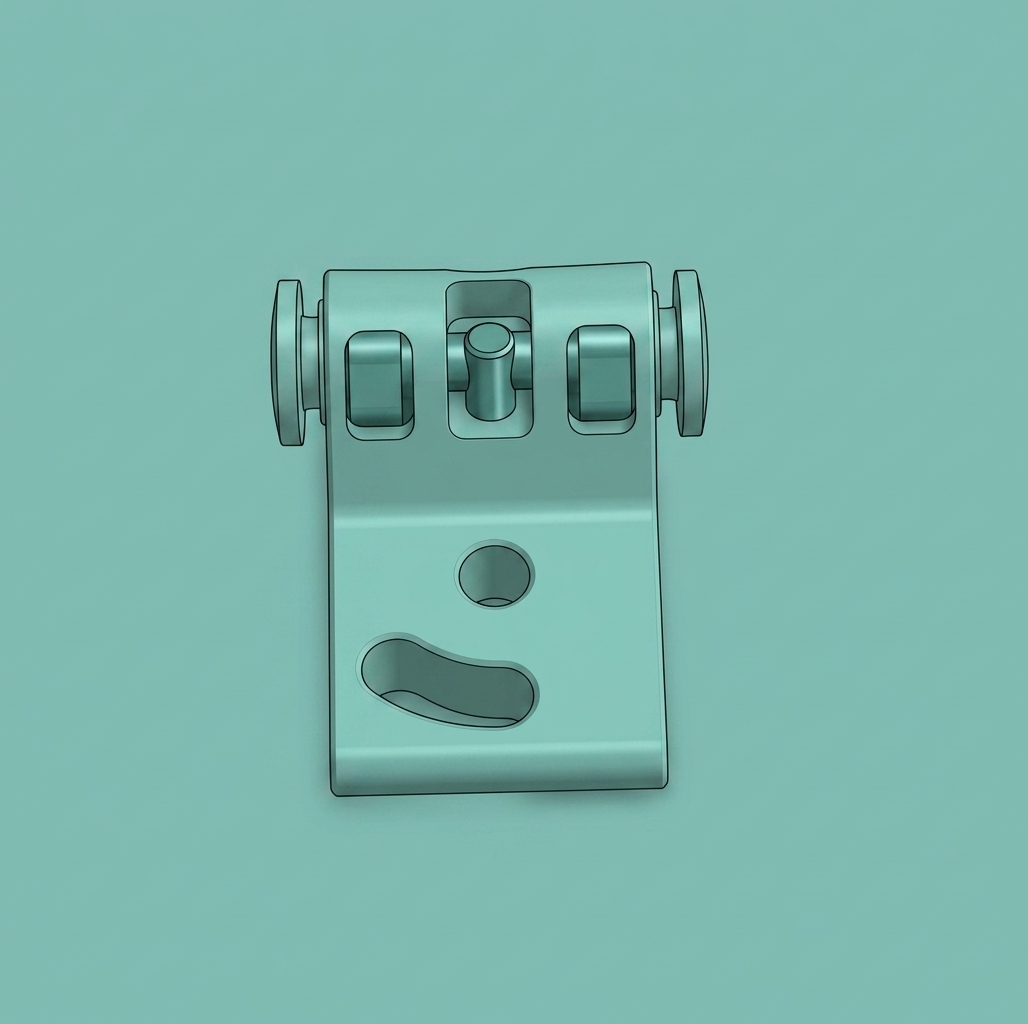

Шаг 1 - Установите PTFE соединитель

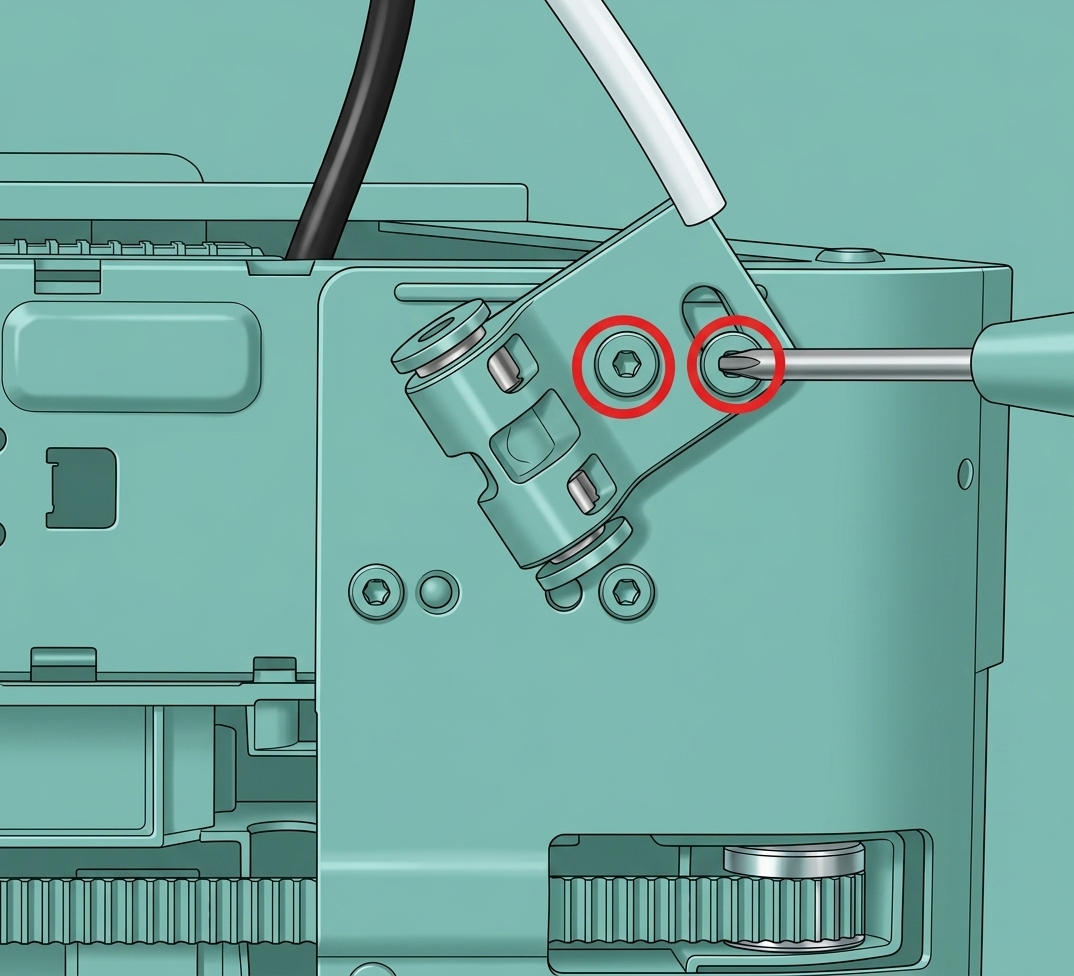

Установите PTFE соединитель на принтер, как показано на изображении ниже, и затяните 2 винта, чтобы зафиксировать соединитель на месте.
 |
 |
Шаг 2 - Подсоедините трубки
Подсоедините филаментные трубки к соединителю и убедитесь, что PTFE трубки вставлены правильно.
Как проверить
1. PTFE соединитель подвижен;
2. Аккуратно потяните за трубки, чтобы убедиться, что обе трубки надежно зафиксированы.
