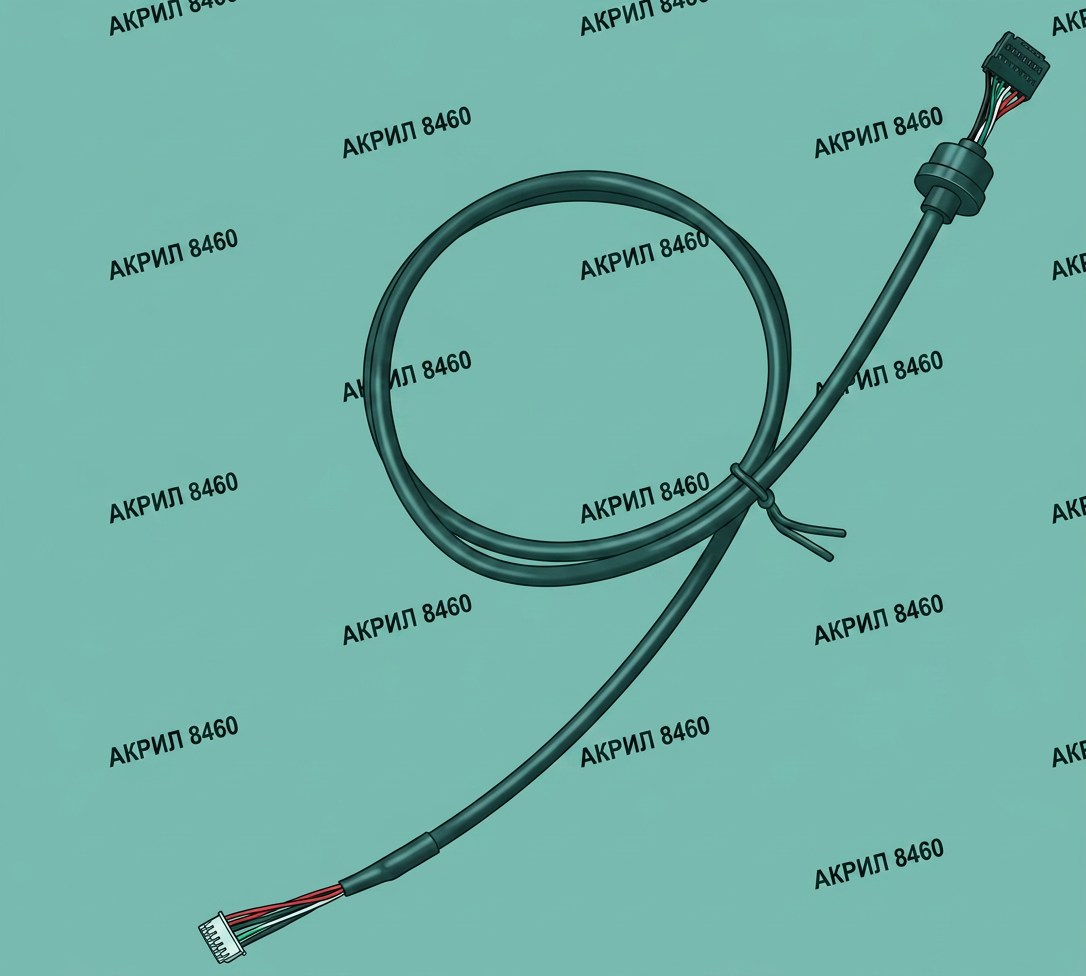

Кабель инструментальной головки
Это сигнальный кабель от платы MC до платы экструдера на инструментальной головке.
Инструменты
Шестигранный ключ H1.5/H2.0
Подготовка
Отключите кабель питания
Разборка
Шаг 1 - Снимите заднюю панель

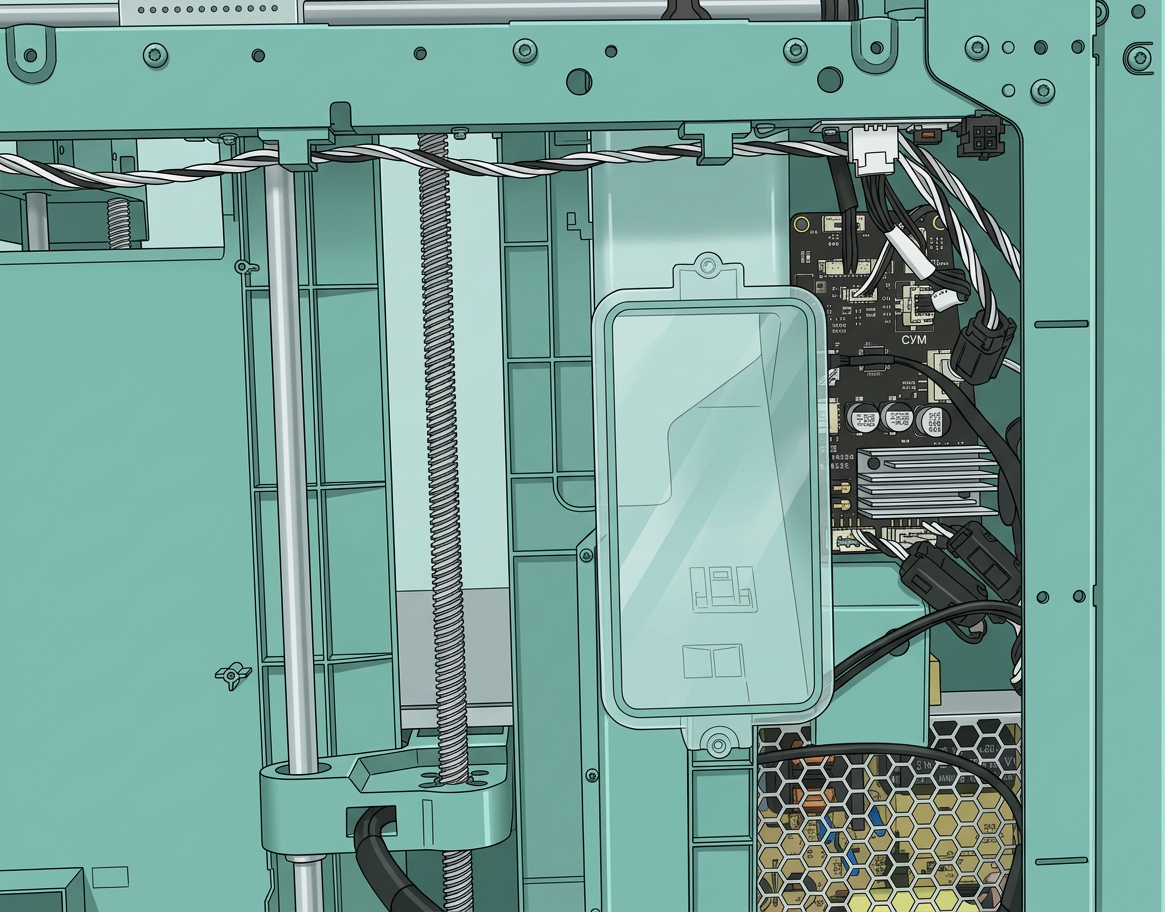

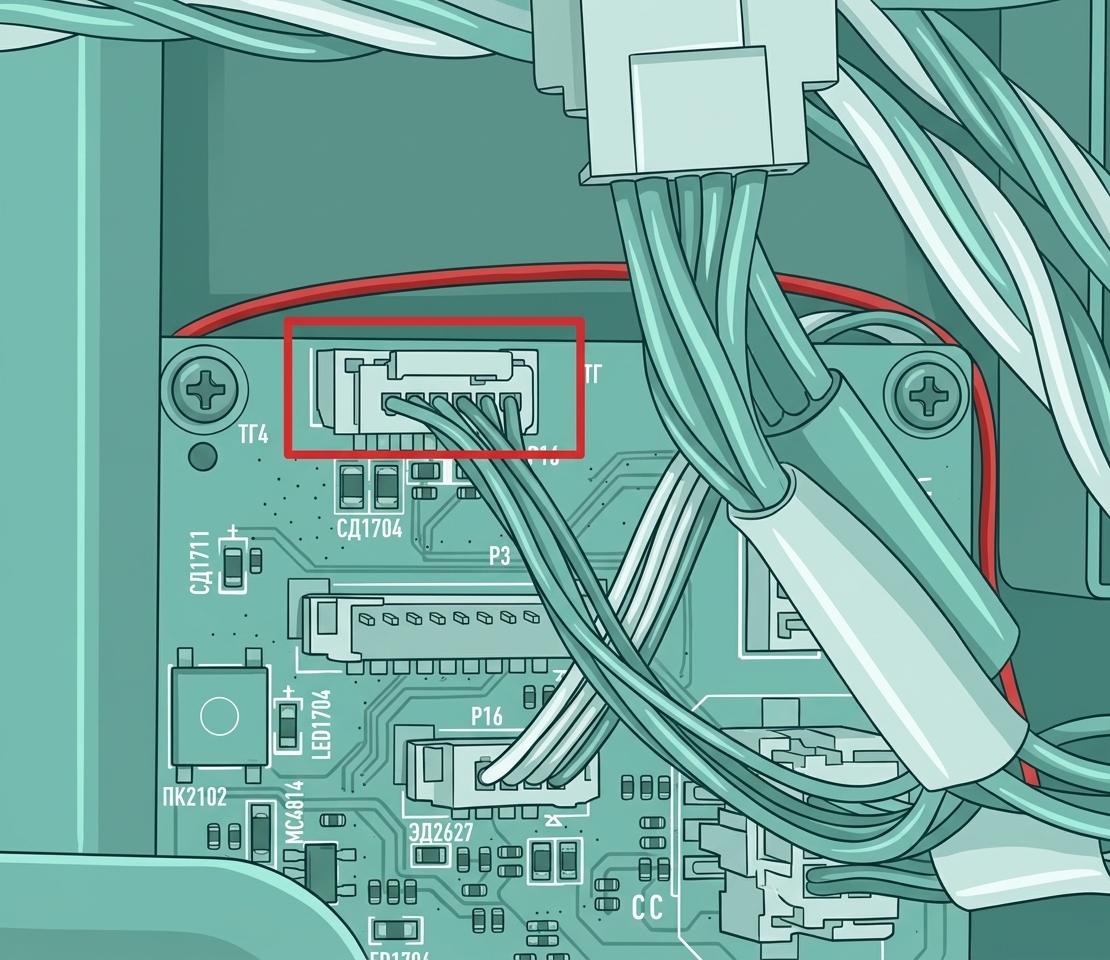

Снимите заднюю панель / заднюю металлическую панель, затем отключите кабель инструментальной головки от платы MC.
 |
 |

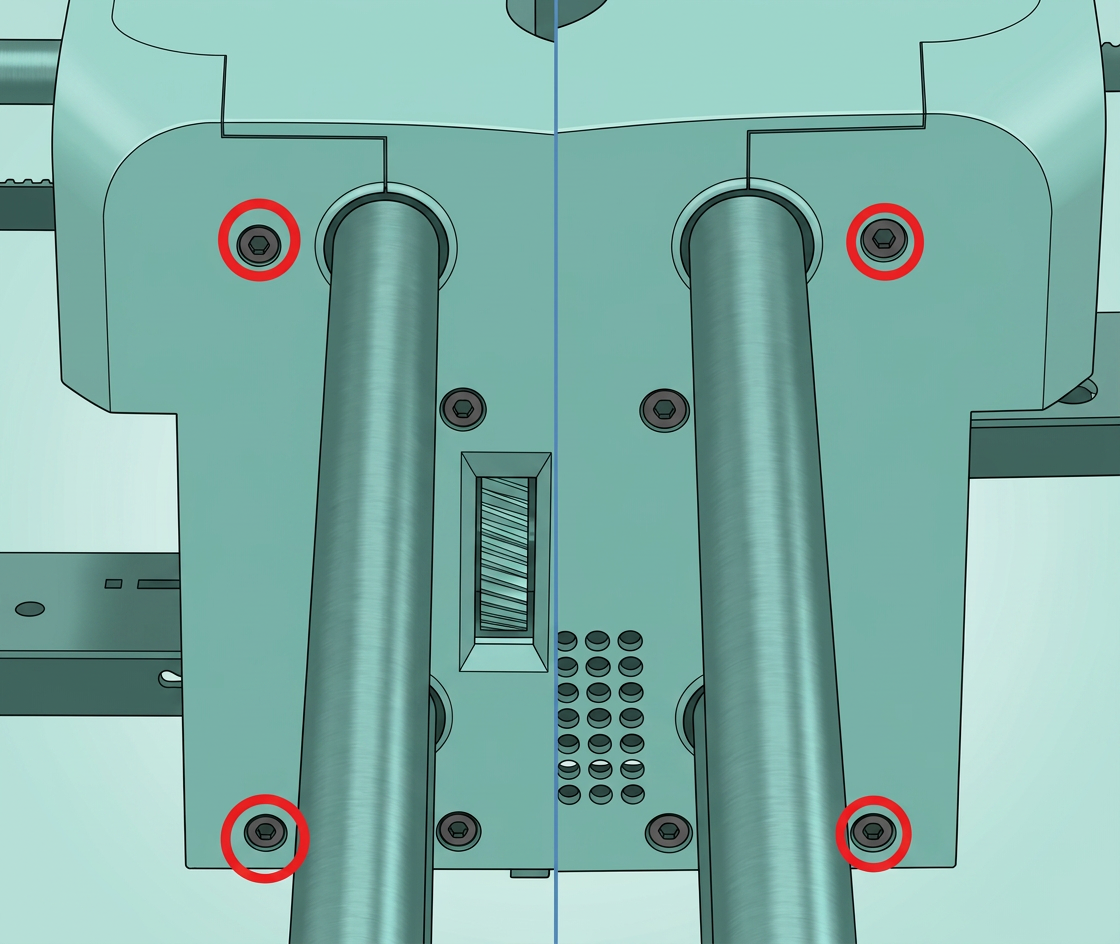

Шаг 2 - Снимите задний корпус инструментальной головки
Открутите 4 винта, фиксирующих задний корпус инструментальной головки, и снимите задний корпус.
 |
 |

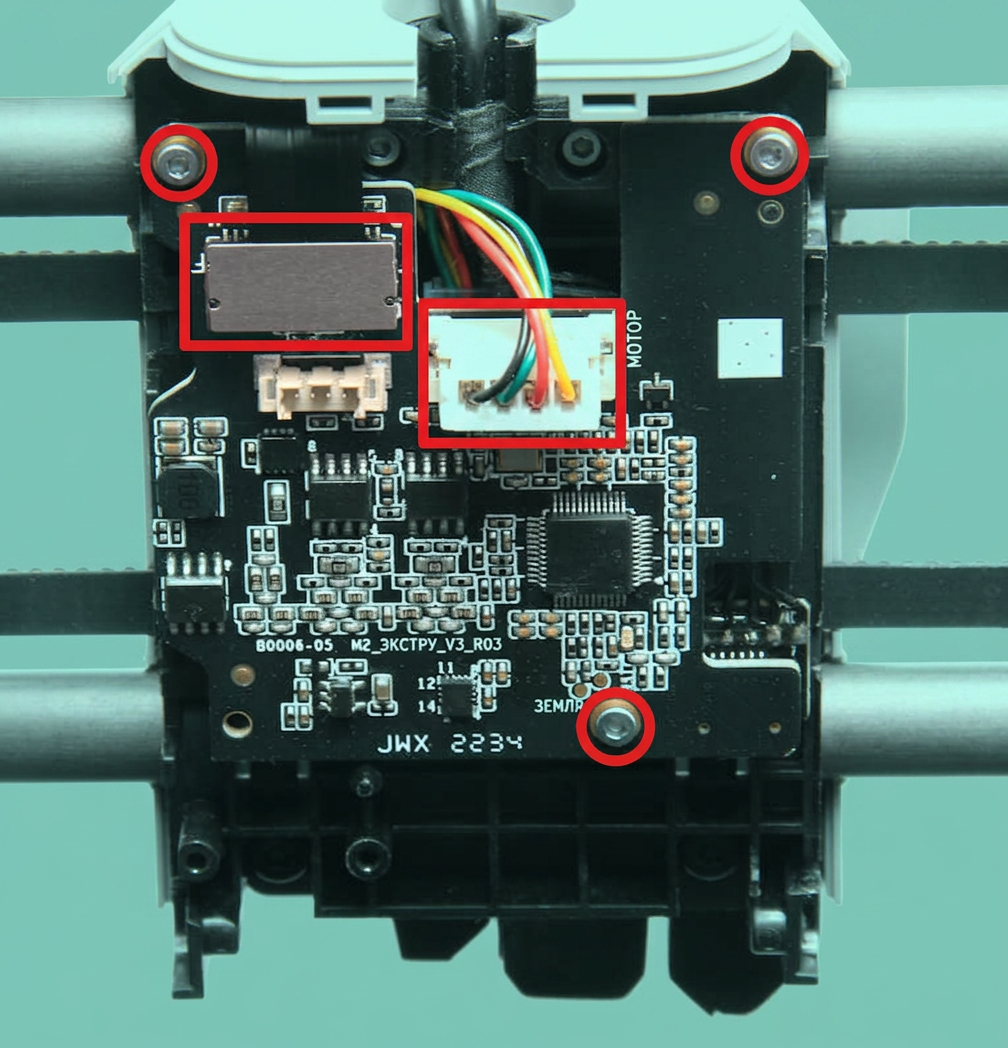

Шаг 3 - Снимите плату экструдера

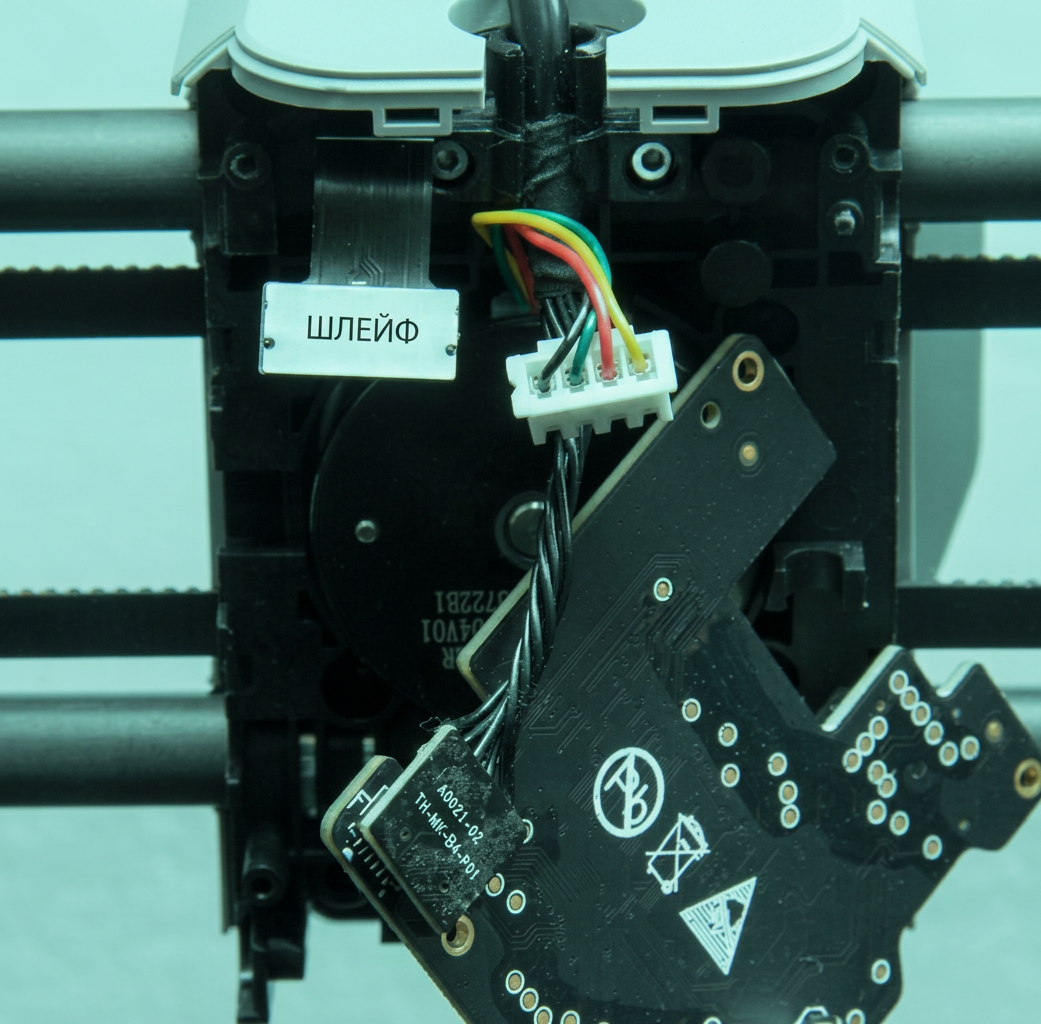

Отключите кабель FPC экструдера и кабель двигателя, открутите 3 винта шестигранным ключом H1.5 и ослабьте плату экструдера. Затем переверните плату экструдера, отключите кабель снизу платы экструдера и снимите плату экструдера.
 |
 |
Шаг 4 - Освободите кабель инструментальной головки из зажимов
Снимите кабель инструментальной головки с 3 кабельных зажимов.
Шаг 5 - Снимите кабель инструментальной головки

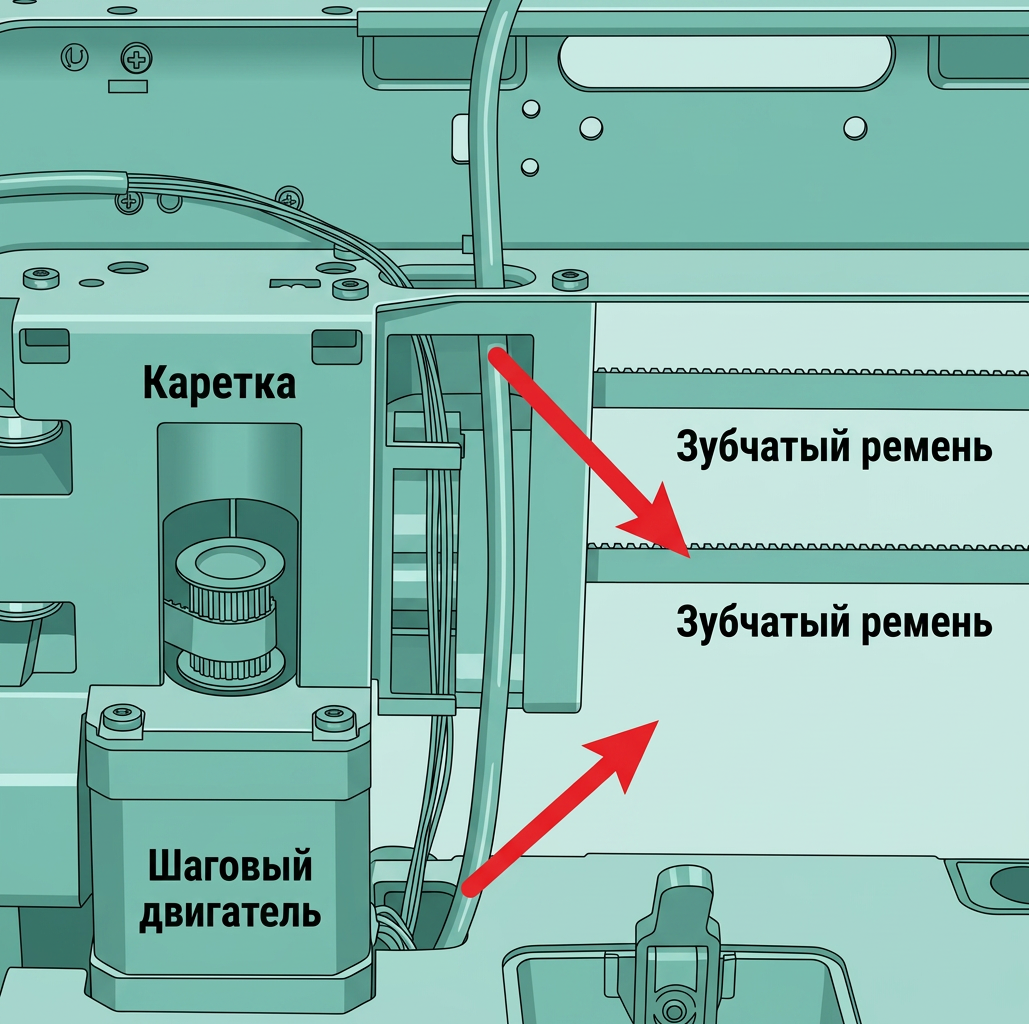

Освободите кабель инструментальной головки из кабельного паза и вытяните кабель.
 |
 |
Сборка

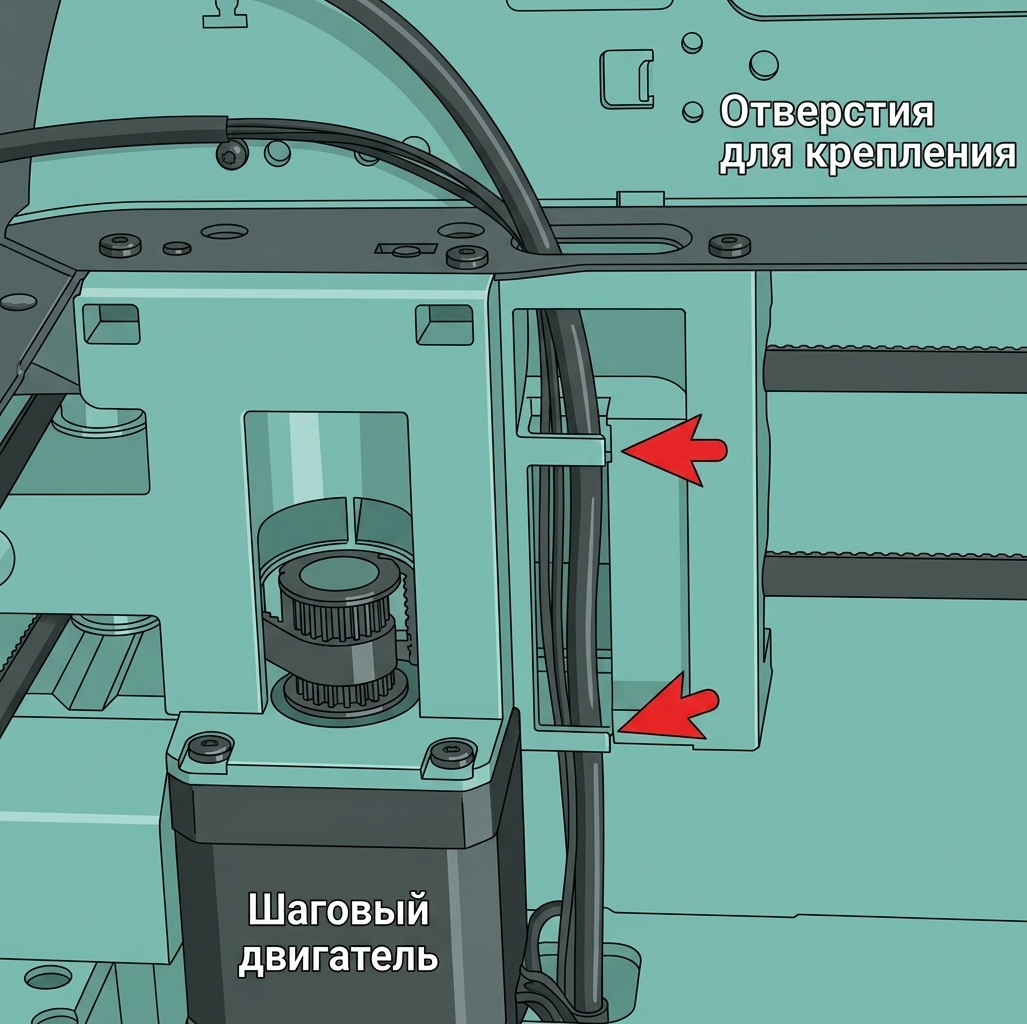

Шаг 1 - Протяните кабель

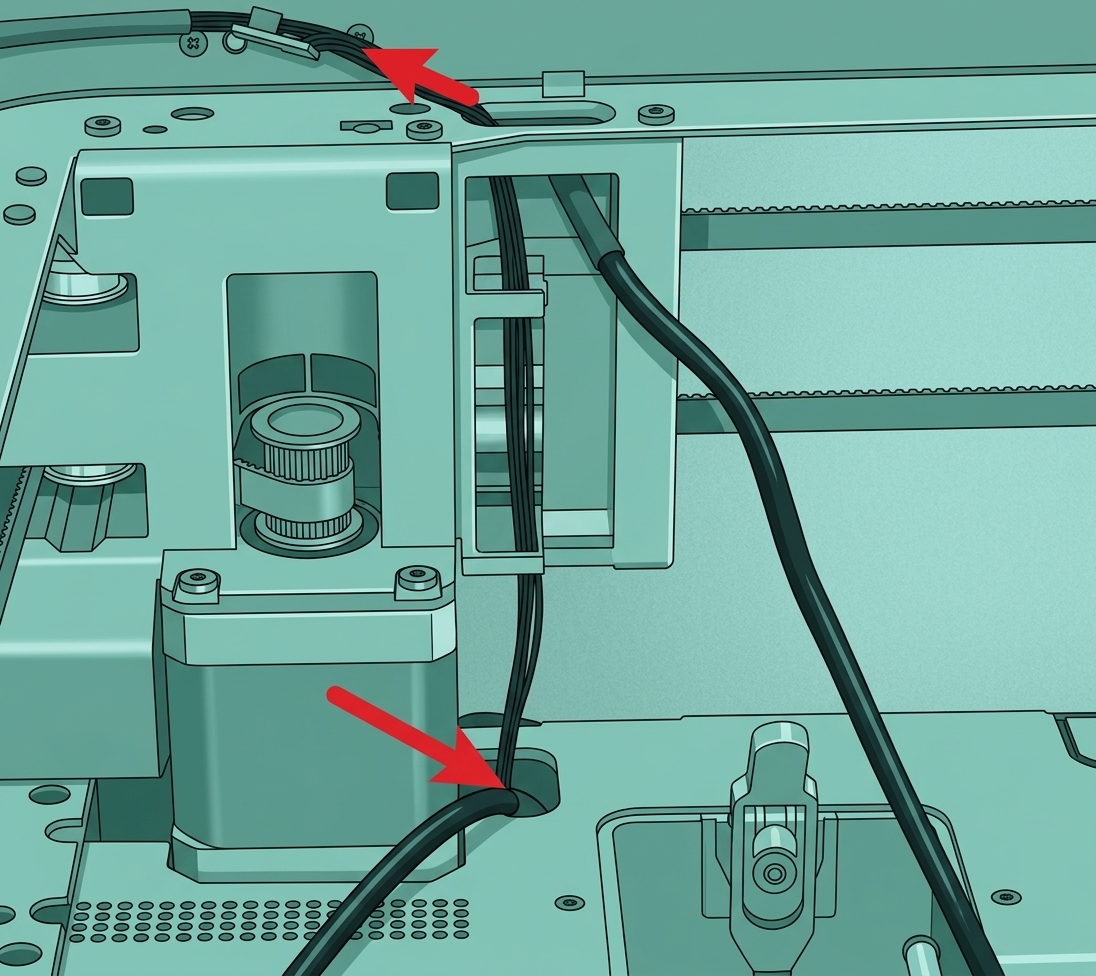

Пропустите оба конца кабеля через кабельные отверстия соответственно и вставьте кабель в кабельный паз.
 |
|
Шаг 2 - Подключение кабеля инструментальной головки

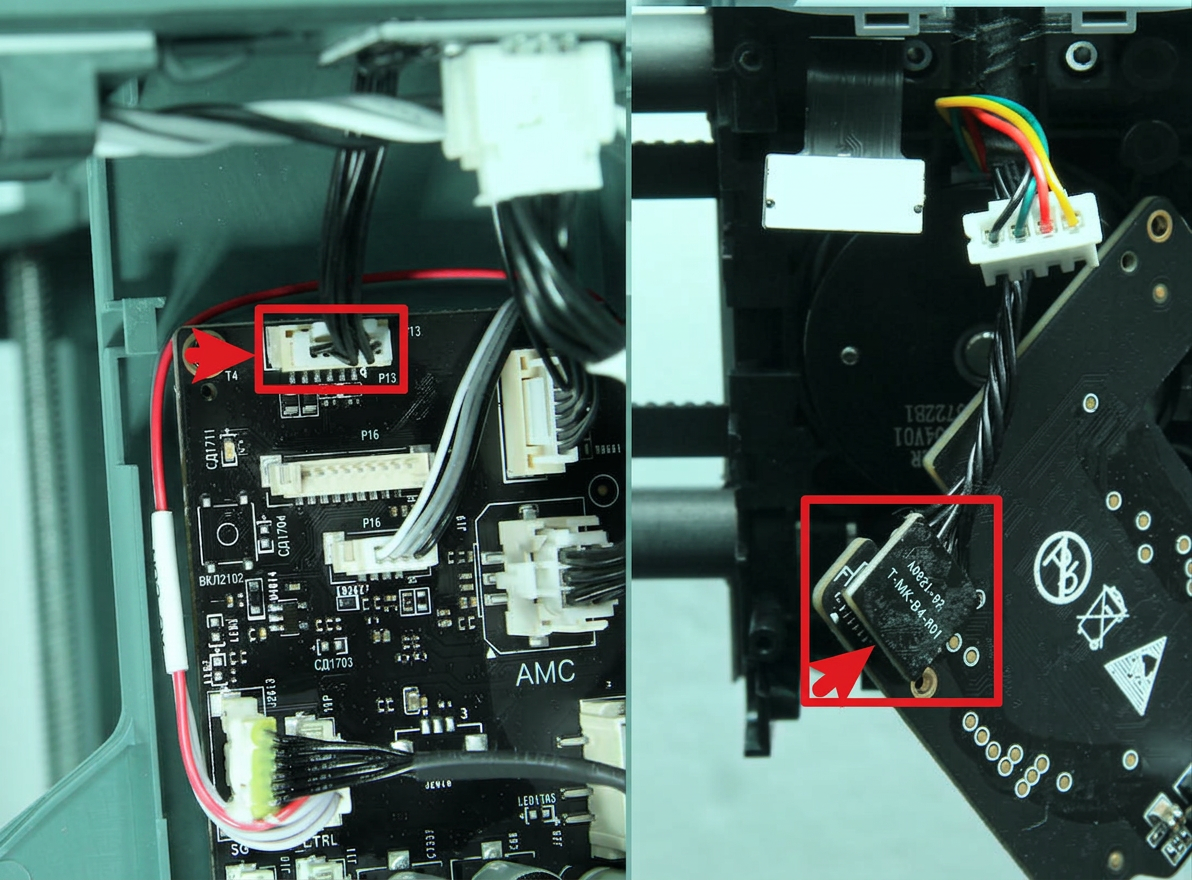

Сначала подключите кабель к разъему на плате MC, а затем к плате экструдера.

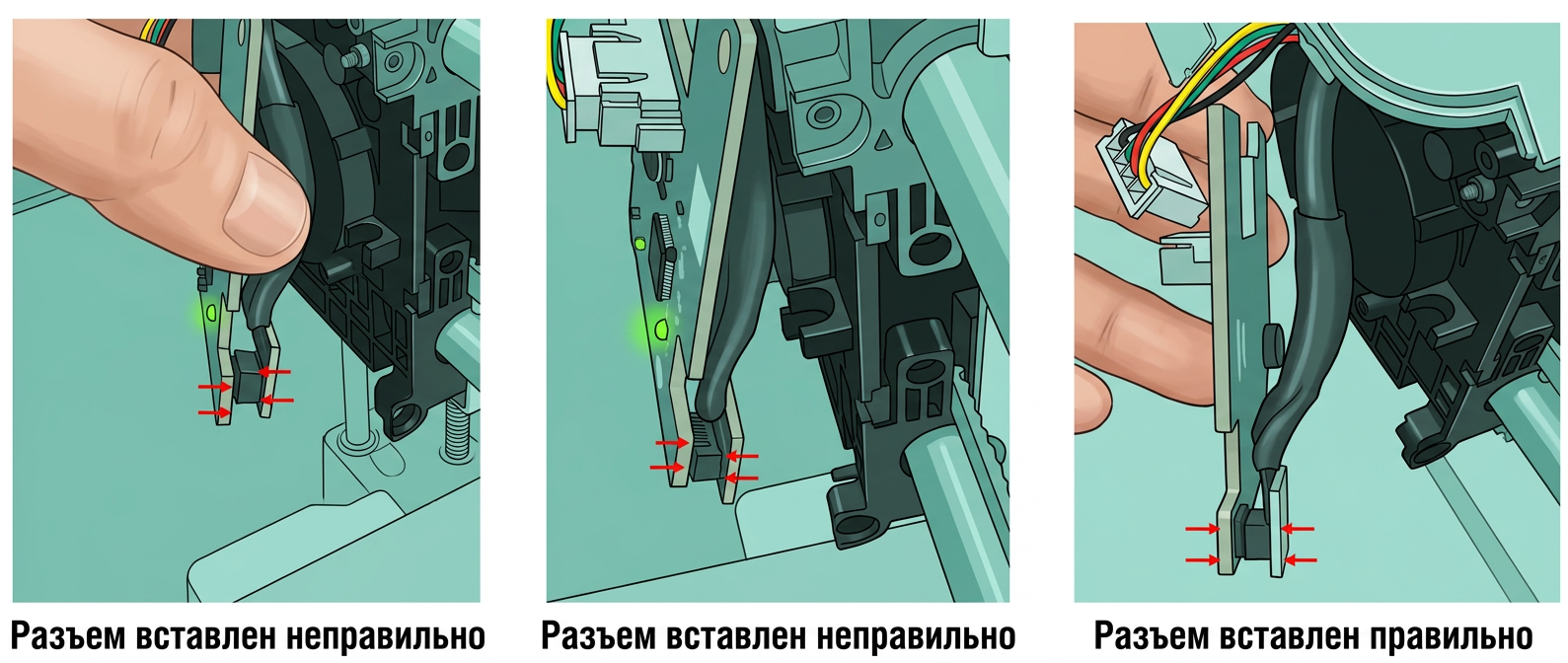

Разъем MC-TH имеет направление, поэтому убедитесь, что коннектор вставлен правильно. Если он вставлен в обратном направлении, это вызовет короткое замыкание по питанию, из-за чего принтер сообщит об ошибке HMS или не сможет включиться.
Шаг 3 - Установка платы экструдера
Переверните плату экструдера так, чтобы разъем мотора был направлен наружу, установите ее на инструментальную головку, закрепите 3 винтами и подключите FPC экструдера и кабель мотора.

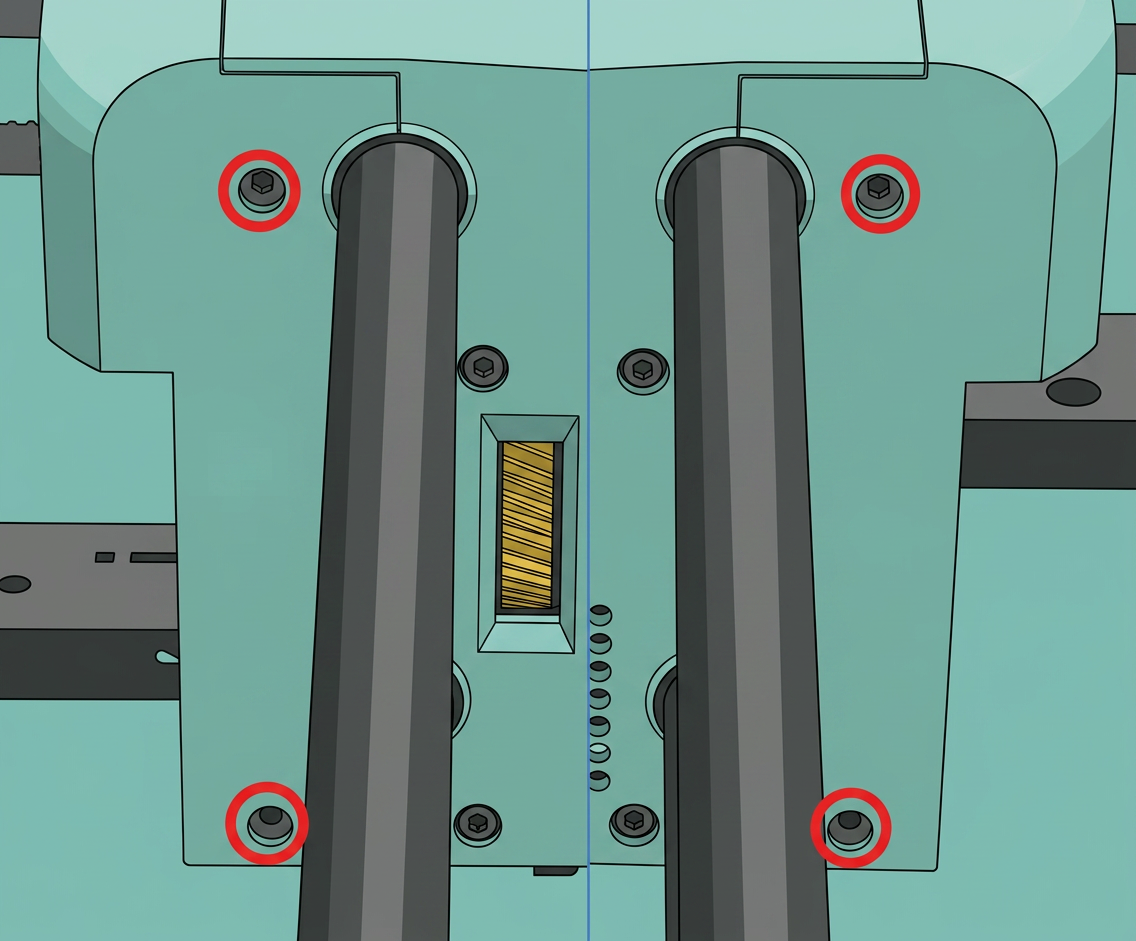

Шаг 4 - Установка заднего корпуса инструментальной головки

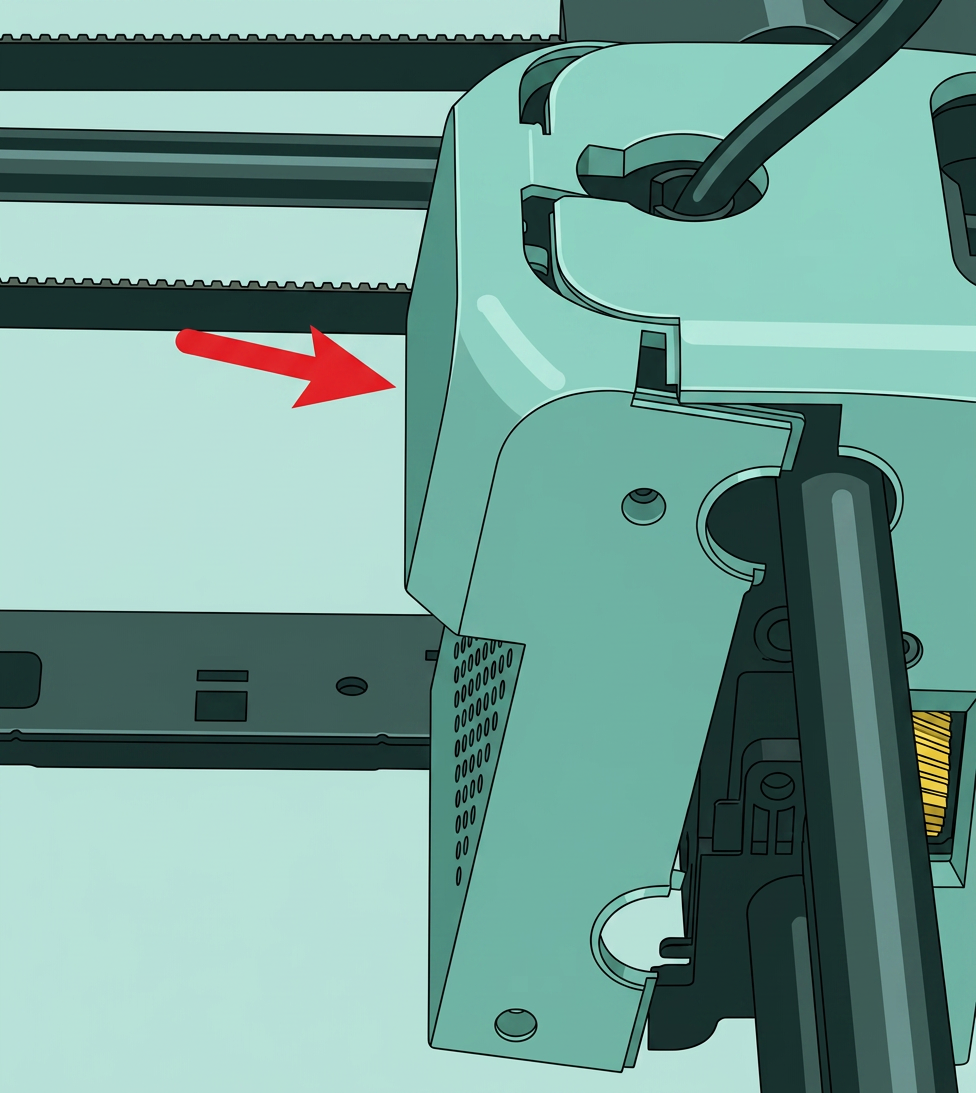

Установите задний корпус инструментальной головки и закрепите 4 винтами.
 |
 |
Шаг 5 - Установка задней панели
Следуйте содержимому задней панели для установки задней панели.
Как проверить
1. Визуально проверьте внешний вид: положения соединений не должны иметь смещений и люфтов;
2. Включите принтер и запустите процесс калибровки устройства. Если калибровка успешна, операция выполнена успешно.
