Узел выключателя питания

Что это такое

Узел выключателя питания — это модуль, установленный в нижнем левом углу задней панели принтера. Он содержит гнездо для сетевого шнура, выключатель для управления питанием принтера и кабели для подключения к блоку питания принтера, AC-плате и заземлению.

Когда заменять

• Когда выключатель поврежден
• Когда поврежден внутренний соединительный кабель
• Когда в розетке плохой контакт

Необходимые инструменты и материалы

• Новый узел выключателя питания
• Шестигранный ключ H1.5 H2.0
• Крестовая отвертка
• Пинцет, отжимная лопатка или другой плоский инструмент
• Плоскогубцы

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер от сети перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода печатающей головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям.

При выполнении технического обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполнены безопасно и эффективно.

Если у вас возникли какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Руководство по эксплуатации - Разборка

Шаг 1 - Отключите сетевой шнур

Отключите сетевой шнур от розетки питания.

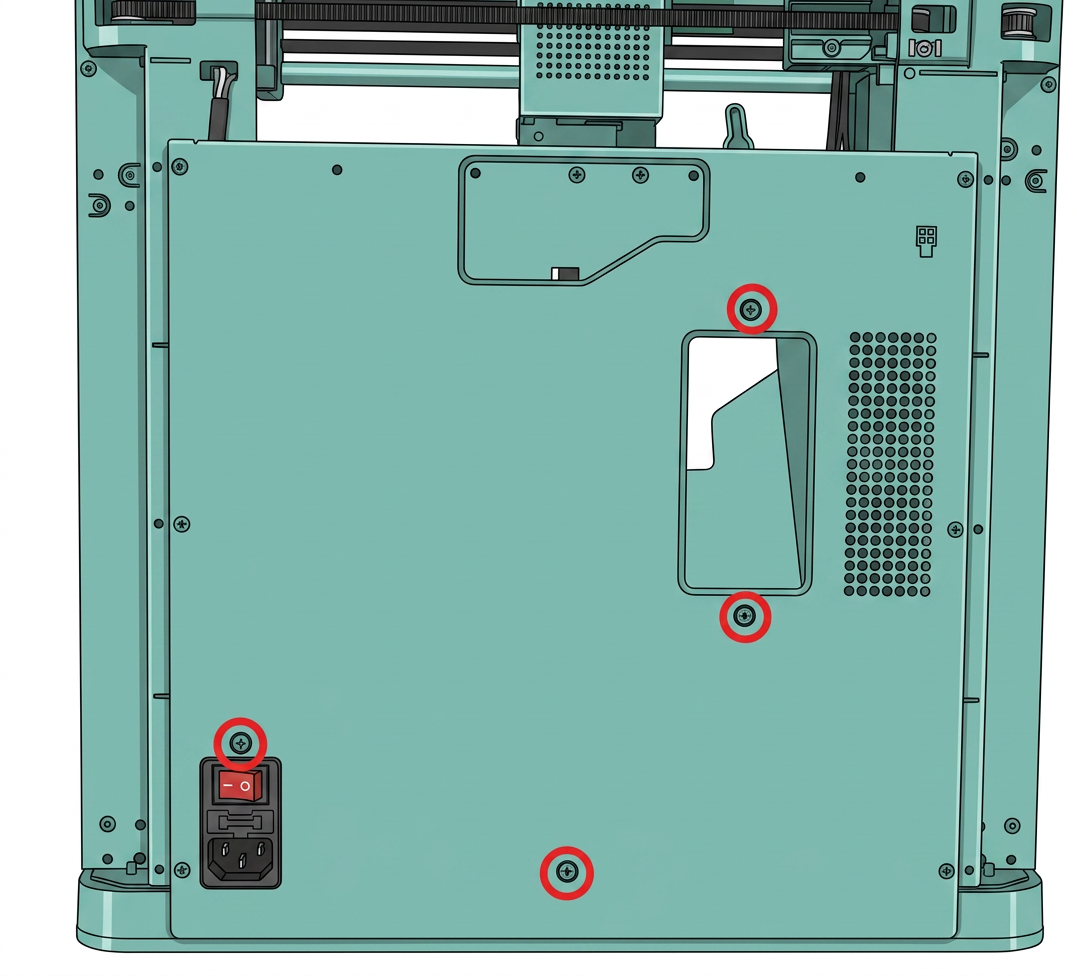

Шаг 2 - Открутите винты

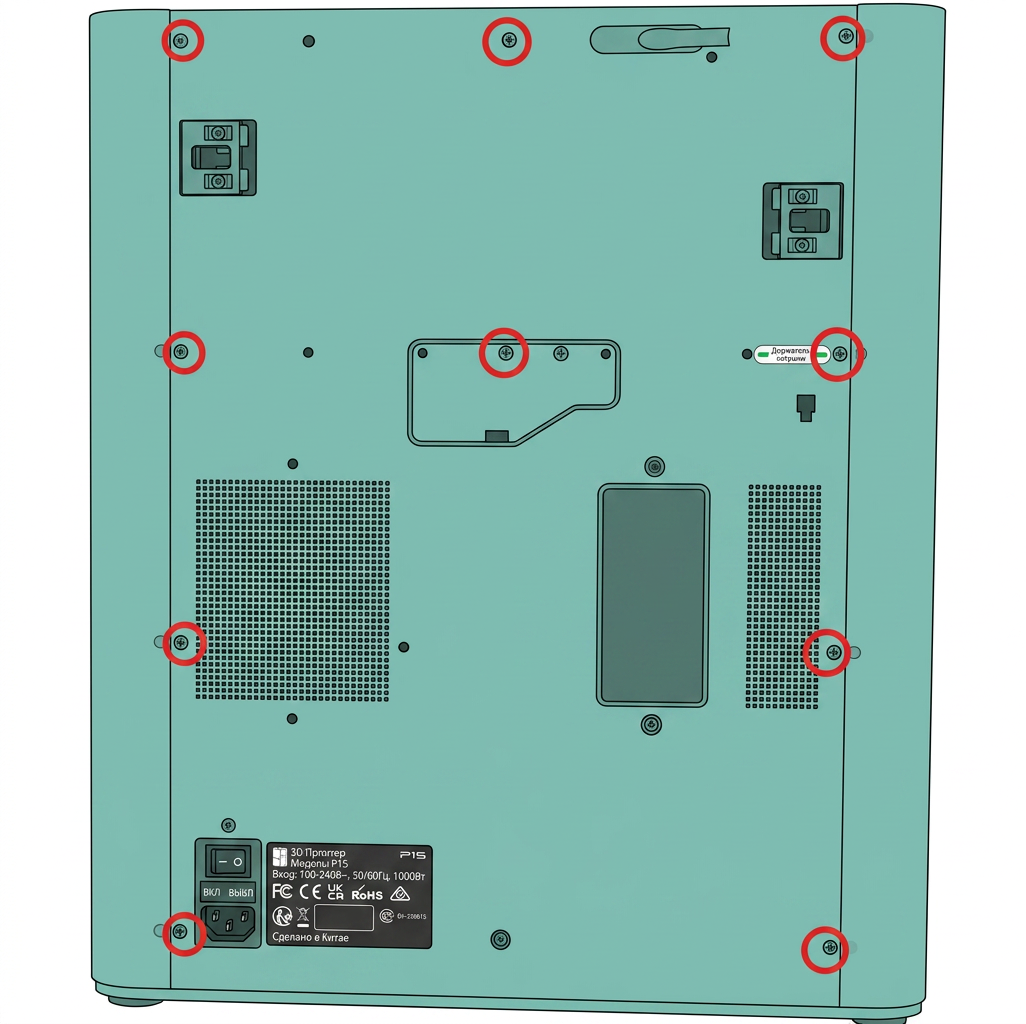

Открутите 4 винта с крупной резьбой на задней крышке. Пользователям P1P нужно открутить 7 винтов с мелкой резьбой, а пользователям P1S — 10 винтов с мелкой резьбой. Эти два типа винтов нельзя смешивать, поэтому храните их отдельно, чтобы не перепутать.

	P1P	P1S

Шаг 3 - Снимите заднюю крышку

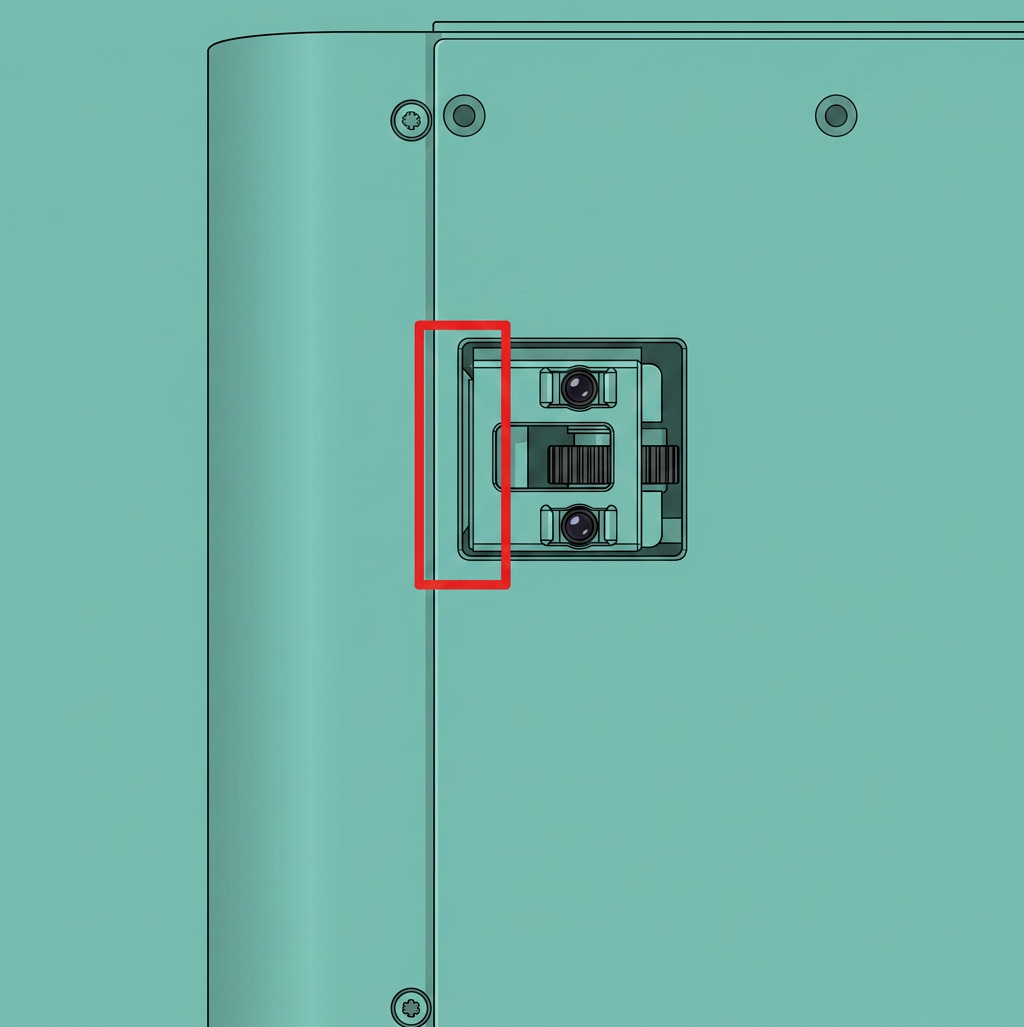

Снимите заднюю крышку, сначала разблокируйте порты натяжения ремня с левой стороны, а затем с правой, чтобы избежать застревания.

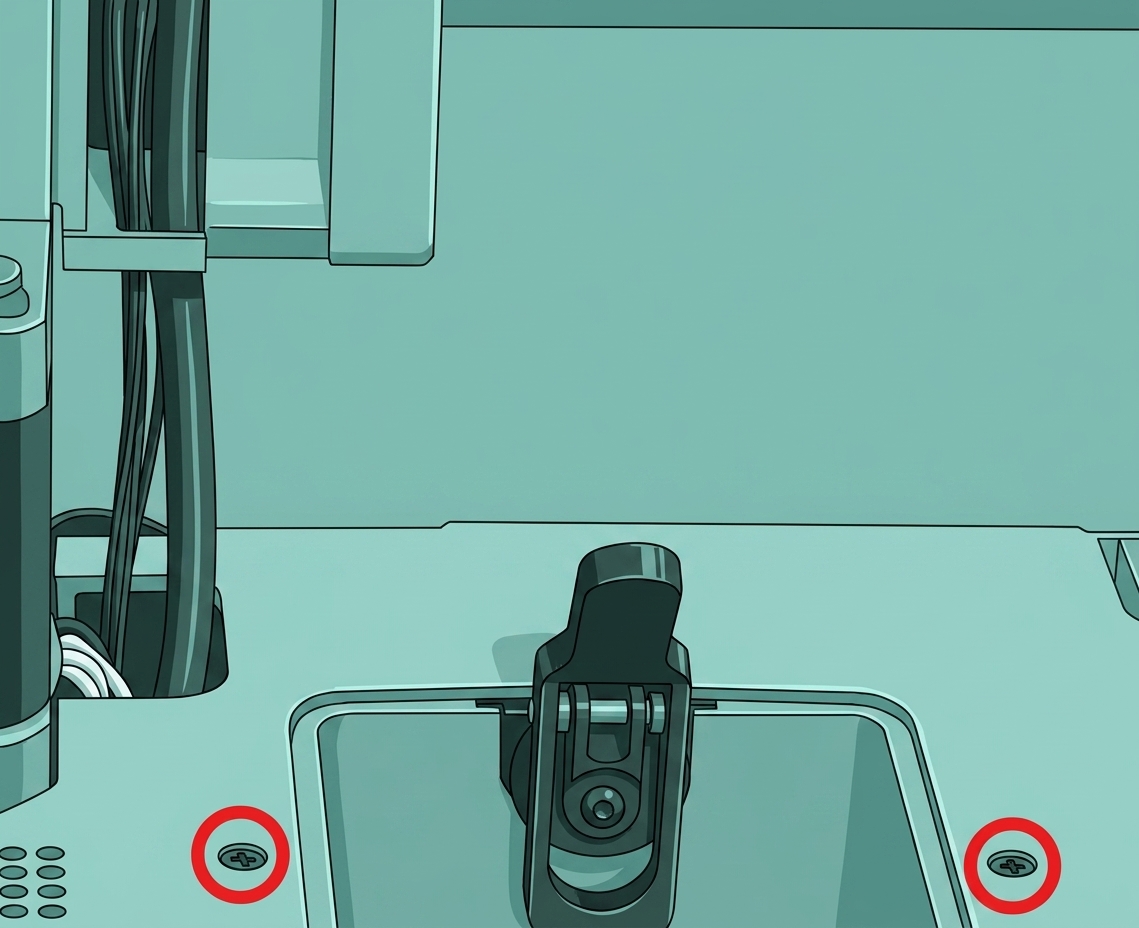

Шаг 4 - Снимите желоб для отходов

Открутите 2 винта и снимите желоб для отходов.

Примечание: В более новых версиях машины есть 1 дополнительный винт на левой стороне салазок, который можно открутить ключом H2.0.

Шаг 5 - Снимите правую боковую панель (P1S)

См.эту Викидля снятия правой боковой панели машины

Шаг 6 - Снимите крышку кабеля

Снимите кабельный канал, открутив 2 винта шестигранным ключом H2.0.

Открутите 6 винтов с помощью шестигранного ключа H1.5, отодвиньте крышку кабеля в сторону.

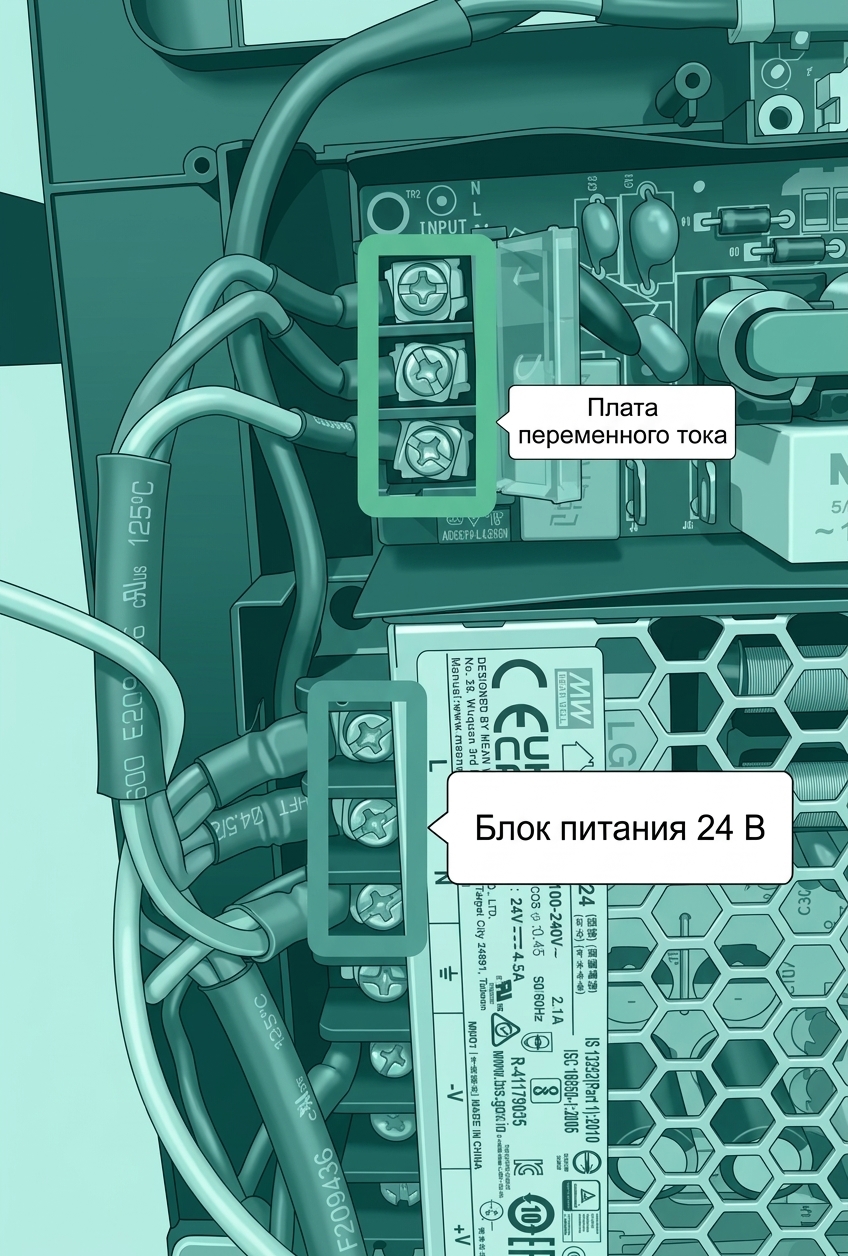

ac-board">Шаг 7 - Отключите силовые кабели от блока питания и AC-платы

Используйте крестовую отвертку, чтобы ослабить 6 кабелей, как показано на изображении ниже, и вытяните их влево, чтобы отключить их.

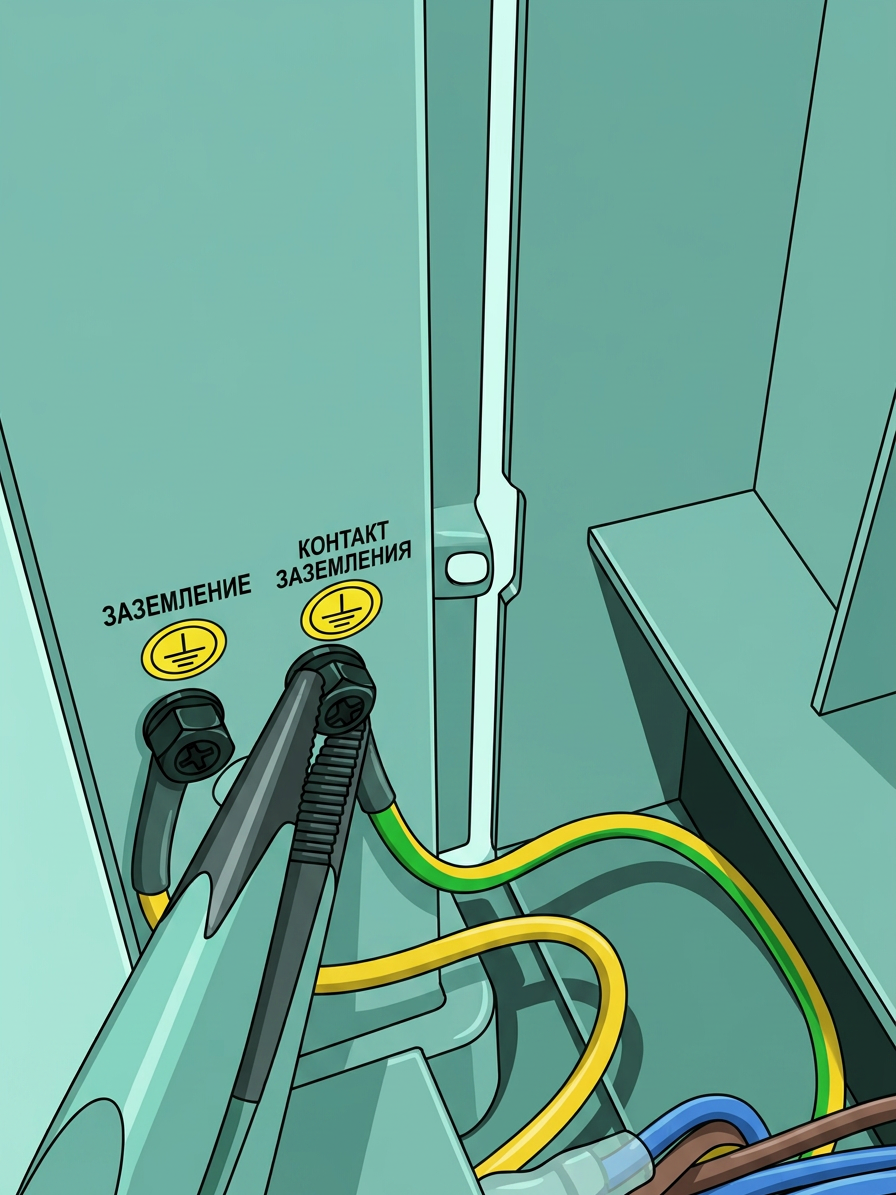

Шаг 8 - Снимите заземляющий провод

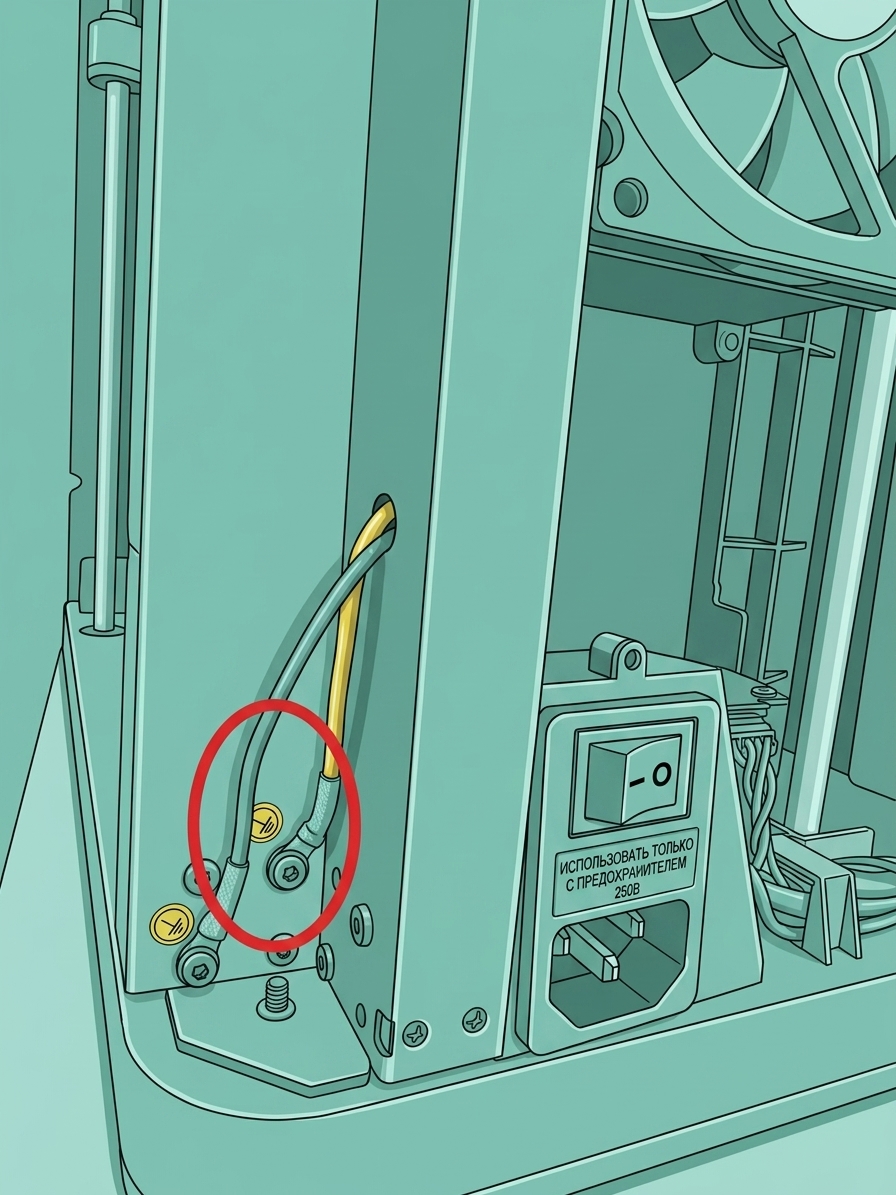

Изнутри вертикальной балки рядом с блоком выключателя питания используйте плоскогубцы, чтобы удерживать гайку, а снаружи вертикальной балки используйте ключ H2.0, чтобы ослабить винты крепления заземляющего провода и снять заземляющий провод.

Примечание: На вертикальной балке закреплены два заземляющих провода: один для заземления всего принтера (подключен к блоку выключателя питания), а другой для заземления стола с подогревом. Просто ослабьте заземляющий провод всего принтера.

Заземляющий провод питания P1S расположен на правой стороне принтера. Пожалуйста, обратитесь к этой вики для инструкций по снятию правой боковой панели.

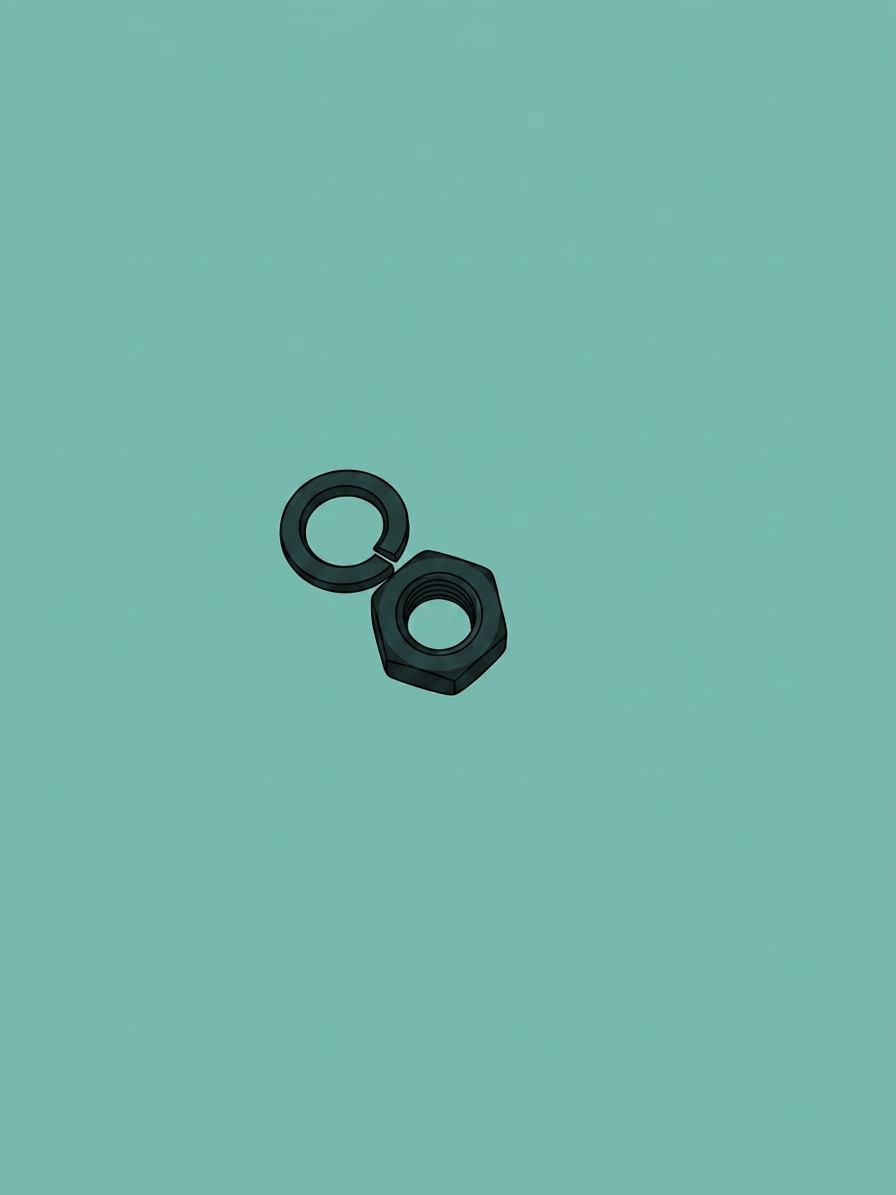

Примечание: Внутри вертикальной балки, помимо гайки, есть шайба, поэтому будьте осторожны, чтобы не потерять её.

Шаг 9 - Снимите модуль выключателя питания

Используйте плоский инструмент, чтобы ослабить четыре защелки через четыре отверстия в раме по обе стороны от рамы выключателя питания.

Снимите ленту жгута проводов и удалите кабель, который был отключен на шаге 7, пропустив его через зажимы для проводов справа налево. Затем узел выключателя питания можно снять вместе с кабелем для завершения разборки.

Руководство по эксплуатации - Сборка

Шаг1 - Установка узла выключателя питания

Протяните все кабели нового узла переключателя питания через раму. Вставьте узел переключателя питания внутрь до тех пор, пока все фиксаторы не встанут на место и узел не будет надежно закреплен на раме.

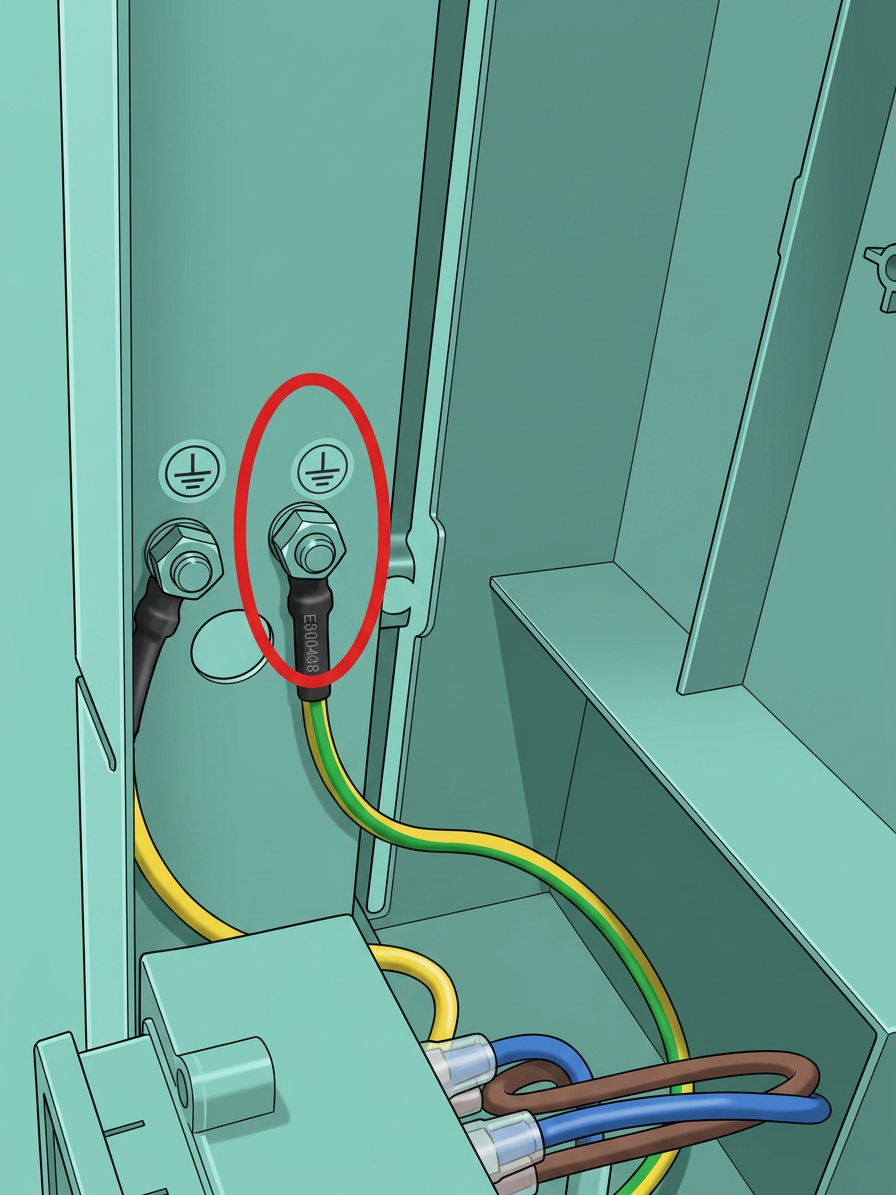

Шаг 2 - Подключение заземляющего провода

Закрепите заземляющий провод, удерживая гайку плоскогубцами изнутри вертикальной балки, и затяните установочный винт заземляющего провода снаружи вертикальной балки с помощью ключа H2.0.

Заземляющий провод питания P1S расположен с правой стороны принтера. Пожалуйста, обратитесь к этой вики-странице для инструкций по снятию правой боковой панели.

Примечание: Заземление — важная мера обеспечения электробезопасности, поэтому обязательно надежно закрепите заземляющий провод.

P1P	P1S & X1C

Шаг 3 - Подключение кабеля

Протяните кабели через кабельные зажимы слева направо и наложите стяжную ленту. Используйте крестовую отвертку, чтобы закрепить разъем кабеля на модуле питания и плате переменного тока с помощью крестовых винтов.

ПРИМЕЧАНИЕ: При подключении верхней платы переменного тока последовательность проводов сверху вниз должна быть Ноль-Фаза-Земля, т.е. цвета: Синий-Коричневый-Желто-Зеленый. Некоторые устройства, отправленные до августа 2023 года, имеют переключенное подключение Ноль-Фаза (как показано на картинке). Из-за защиты цепи это явление не влияет на работу принтера, но сработает защита при подключении принтера к поляризованной розетке.

Шаг 4 - Установка крышки кабеля

Закрепите 6 винтов с помощью шестигранного ключа H1.5 для фиксации крышки кабеля.

Установите кабельную направляющую, закрепив 2 винта с помощью шестигранного ключа H2.0.

Шаг 5 - Установка боковой панели

Обратитесь кэтой вики-страницедля установки правой боковой панели.

Шаг 6 - Установка дополнительного кабельного желоба

Установите дополнительный кабельный желоб, закрепите его 2 винтами.

Если дополнительный винт был удален со стороны желоба, не забудьте вернуть его на место.

Шаг 7 - Установка задней крышки (P1S)

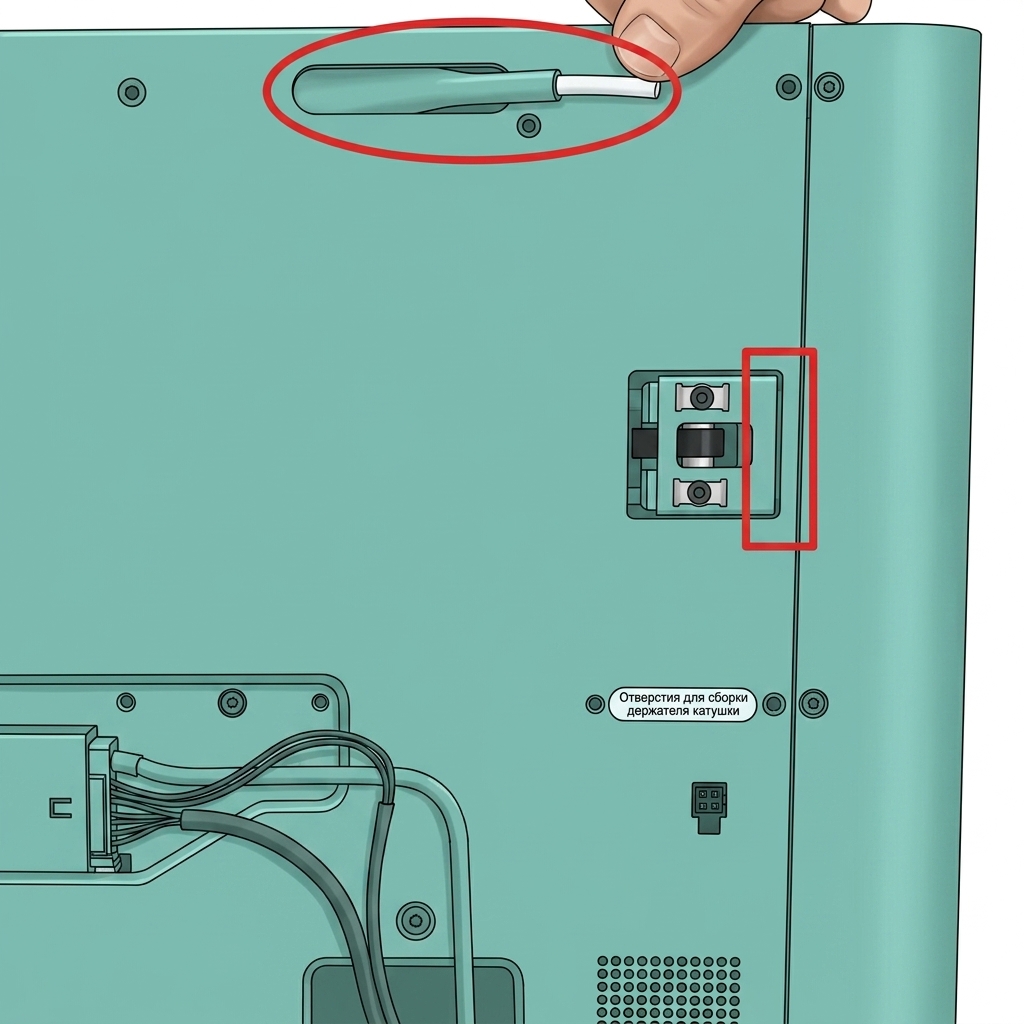

Сначала пропустите через кронштейн трубки и порт натяжения ремня с правой стороны, затем установите заднюю крышку.

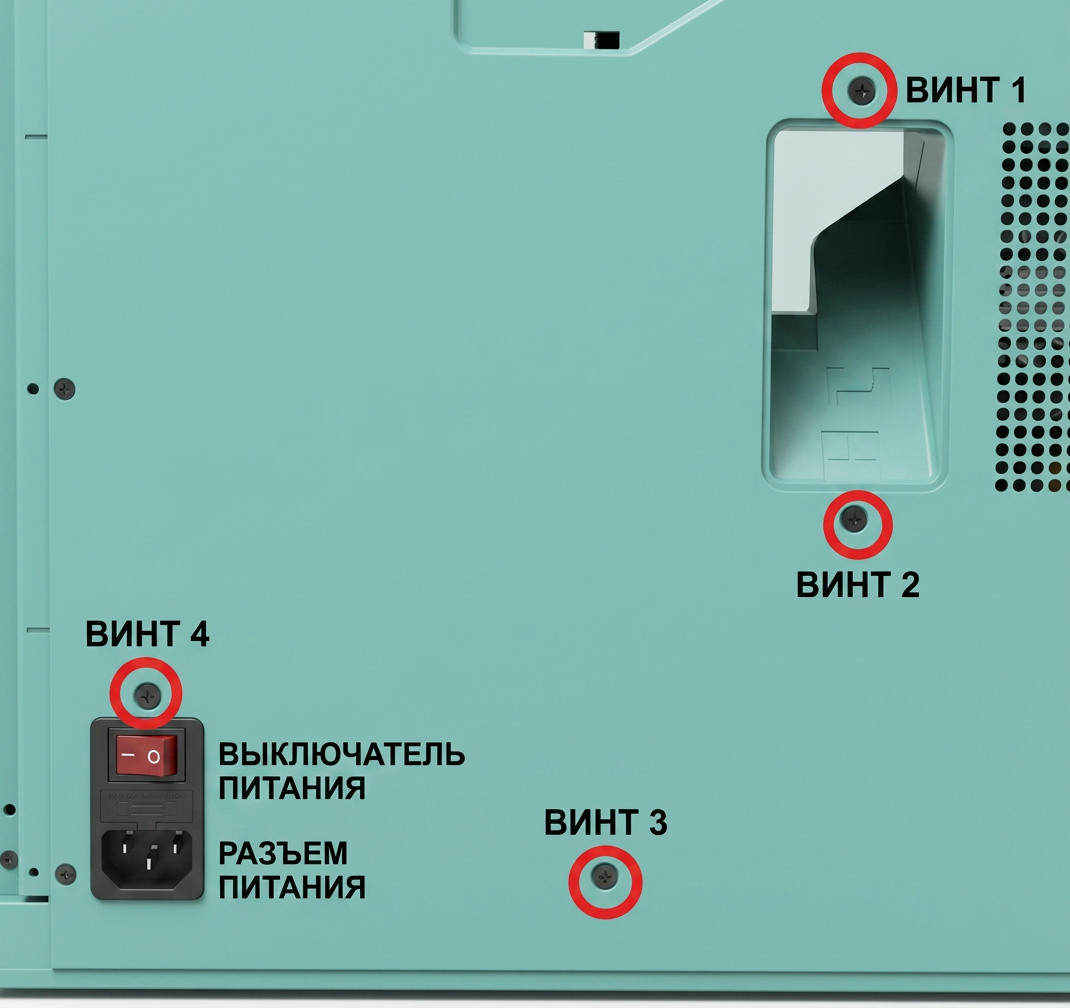

Шаг 8 - Закрепление винтов

Закрутите заднюю панель обратно. Обратите внимание на различные типы используемых винтов.

Проверка функциональности

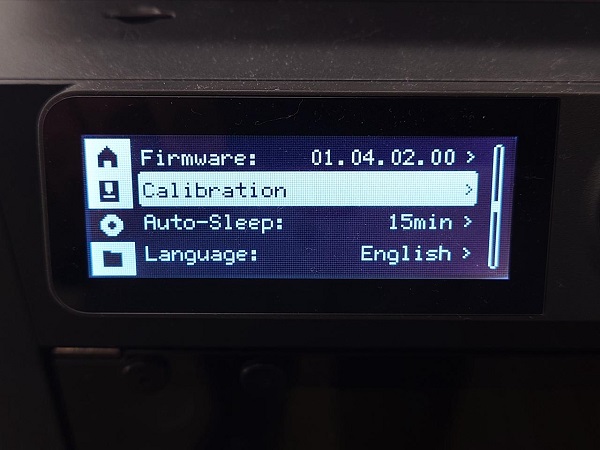

Подключите сетевой шнур и включите питание. Запустите самотестирование. Если ошибок не возникнет, замена выполнена успешно.
