Магнитная поверхность нагревательного стола

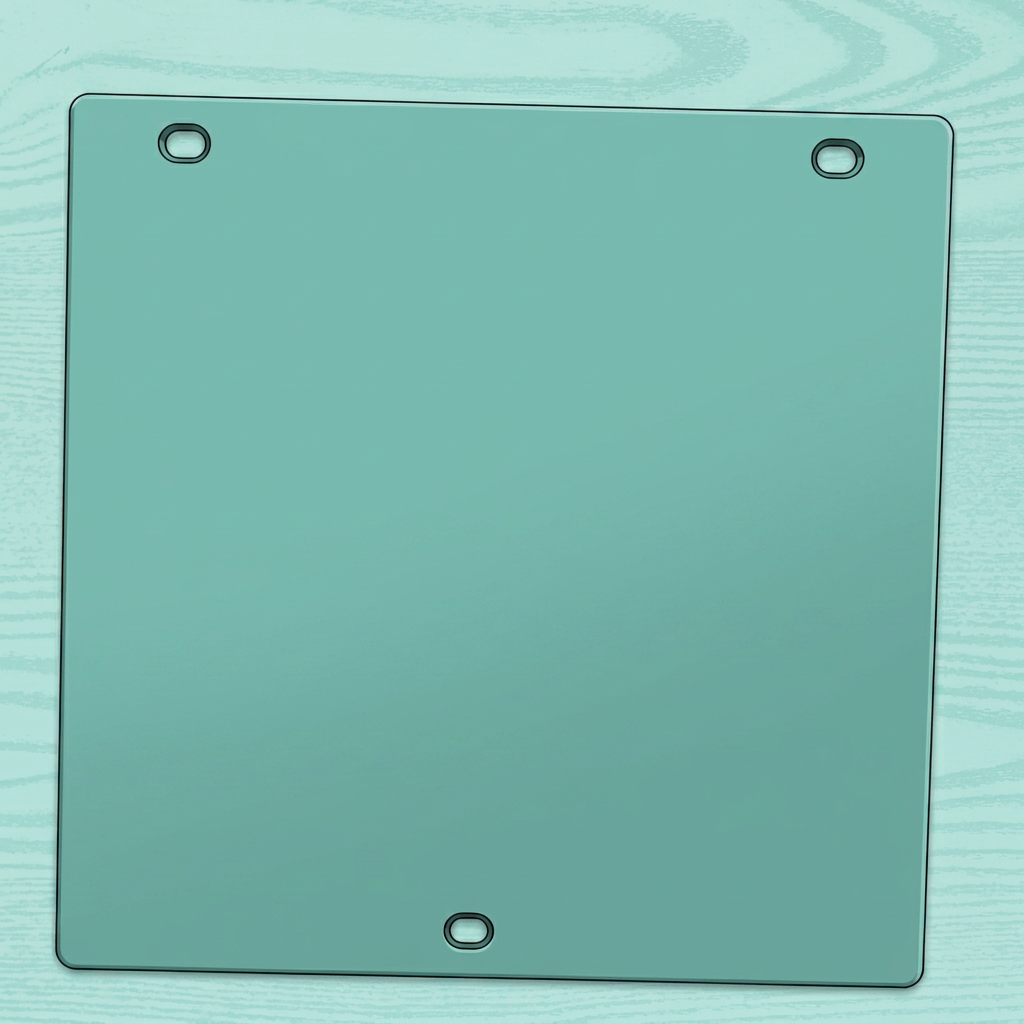

Магнитная поверхность нагревательного стола представляет собой намагниченную мягкую резину, приклеенную к алюминиевой базовой пластине нагревательного стола. Её основная цель — обеспечить прочное магнитное соединение с печатающей платформой. В принтерах серии P1 существуют две версии магнитной поверхности нагревательного стола из-за конструктивных различий. Одна версия имеет отверстия для размещения винтов выравнивания, в то время как другая версия не имеет их.

Принтеры серии X1 используют версию без отверстий.

Если вашему принтеру требуется замена магнитной поверхности, убедитесь, что вы заказываете правильную версию, чтобы избежать ошибок.

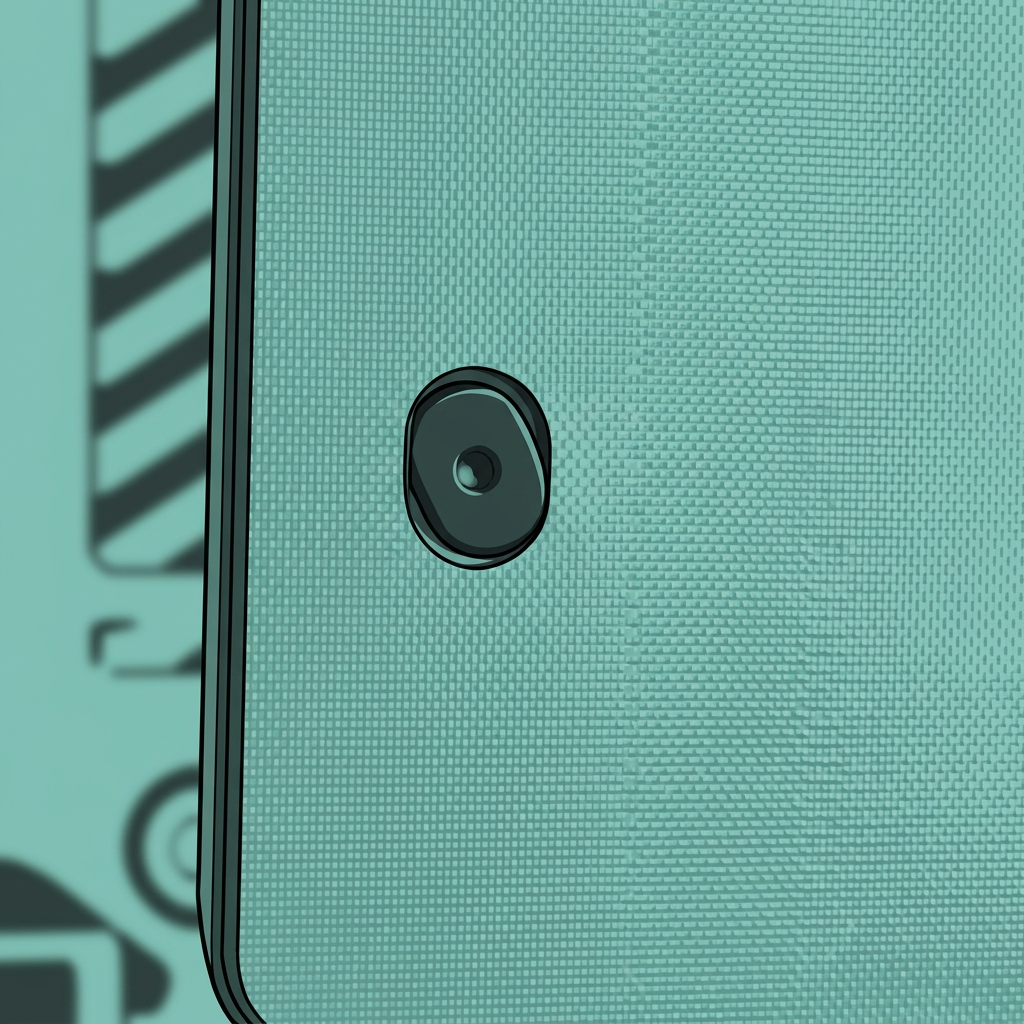

В случае, если вы ошибочно приобрели неправильную версию, замену все еще можно выполнить. После прикрепления магнитной поверхности вам нужно будет лишь просверлить отверстия в соответствующих местах, чтобы полностью открыть винты снизу.

Когда заменять

1. Если магнитная поверхность пузырится, после установки печатающей платформы могут появиться заметные выпуклости.

2. Если магнитная поверхность повреждена и загнута вверх, после установки печатающей платформы могут появиться видимые выпуклости.

3. Если магнитная поверхность не обладает достаточной силой притяжения для печатающей платформы.

Важное напоминание: Небольшие царапины, вмятины или мелкие повреждения магнитной поверхности не повлияют на функциональность печати и не требуют замены, пока печатающая платформа надежно закреплена.

Список инструментов

• Новая магнитная поверхность нагревательного стола
• Перчатки
• Чистая ткань
• Спирт
• Скребок

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер от питания перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям.

При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая нагревательный блок. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Таким образом, вы сможете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.

Если у вас возникнут какие-либо опасения или вопросы по поводу следования этому руководству,откройте новую заявку на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Удаление неисправной старой магнитной поверхности нагревательного стола

Независимо от того, есть ли на магнитной поверхности нагревательного стола отверстия или нет, процедура удаления идентична. Здесь мы иллюстрируем процесс на примере магнитной поверхности нагревательного стола с отверстиями.

Шаг 1 - Нагрейте нагревательный стол

Обычно предварительно нагретый нагревательный стол облегчает удаление магнитной поверхности.

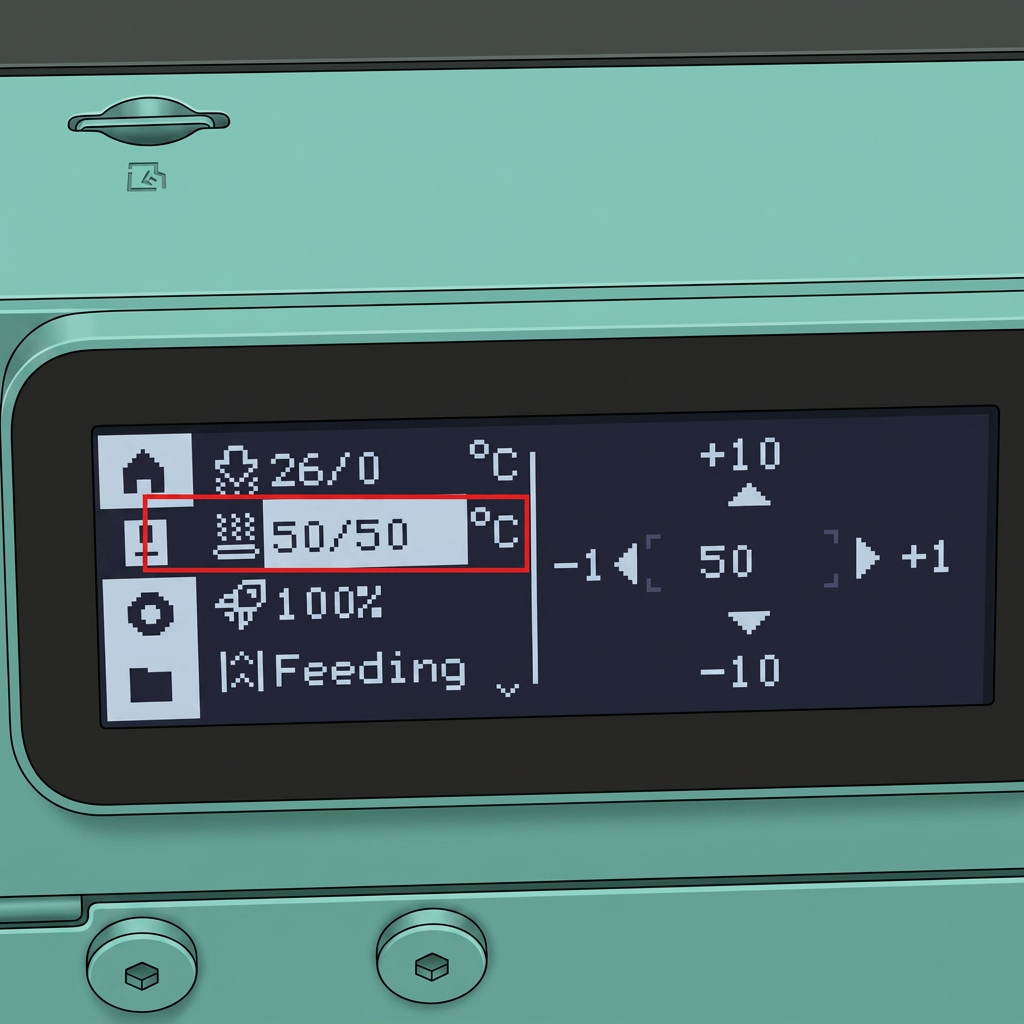

Запустите принтер, установите нагревательный стол на 50 градусов Цельсия, затем выключите и отключите питание. Для удобства работы при установке новой магнитной поверхности отрегулируйте винты так, чтобы они были идеально параллельны отверстиям магнита.

Шаг 2 - Удаление магнитной поверхности нагревательного стола

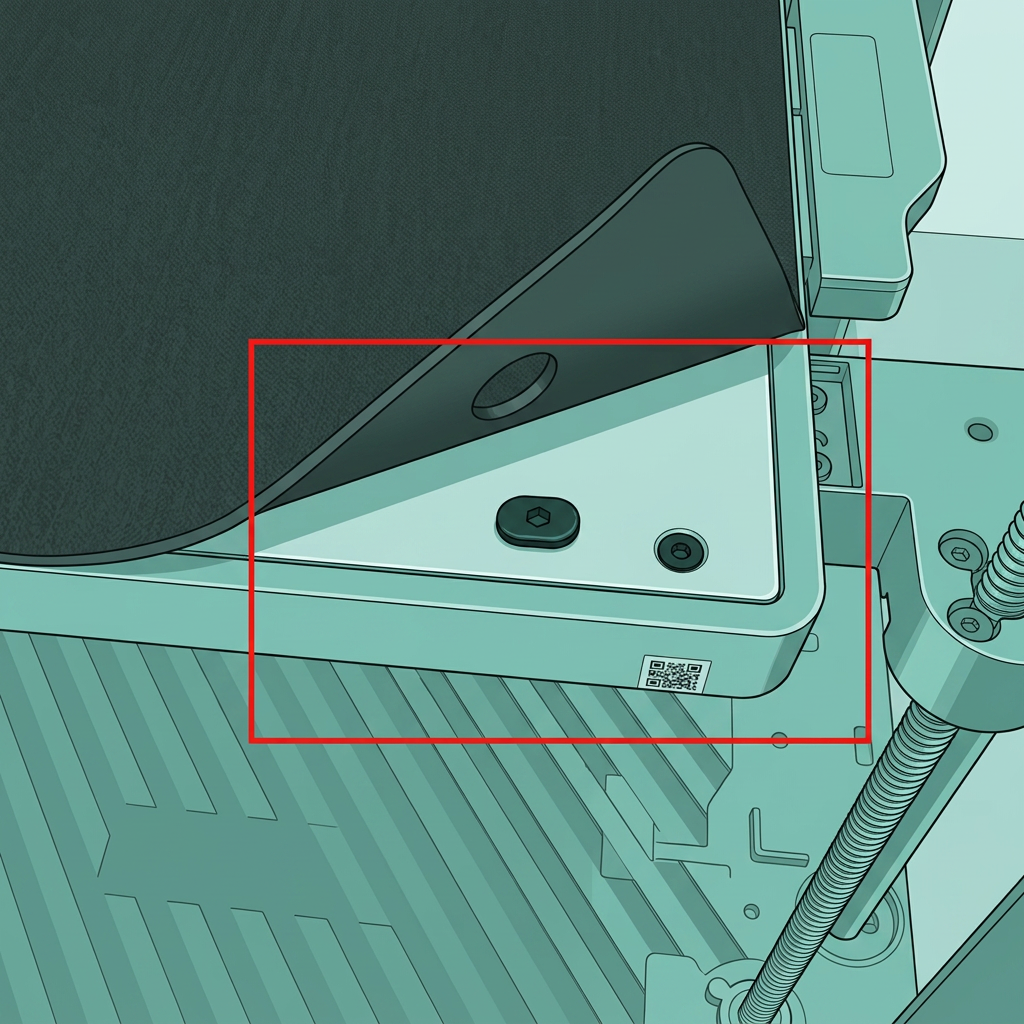

Используйте скребок, чтобы аккуратно поддеть магнитную поверхность с угла. Убедитесь, что двусторонний скотч на магнитной поверхности также поднимается от алюминиевой подложки, предотвращая остаточный клей на поверхности алюминия.


Если во время удаления магнитной поверхности произойдет какое-либо повреждение, рекомендуется приостановить работу, использовать скребок для помощи в поддевании оставшейся части, а затем продолжить удаление магнитной поверхности.

Процесс отрыва магнитной поверхности требует медленных и осторожных действий, с постоянным изменением положения магнитной поверхности. Кроме того, поскольку нагревательный стол горячий, необходимо носить изолированные перчатки, чтобы предотвратить возможные ожоги и волдыри от длительного контакта с горячими поверхностями.

Видеоролик:

remove_the_maget.mp4

Шаг 3 - Очистка алюминиевой подложки

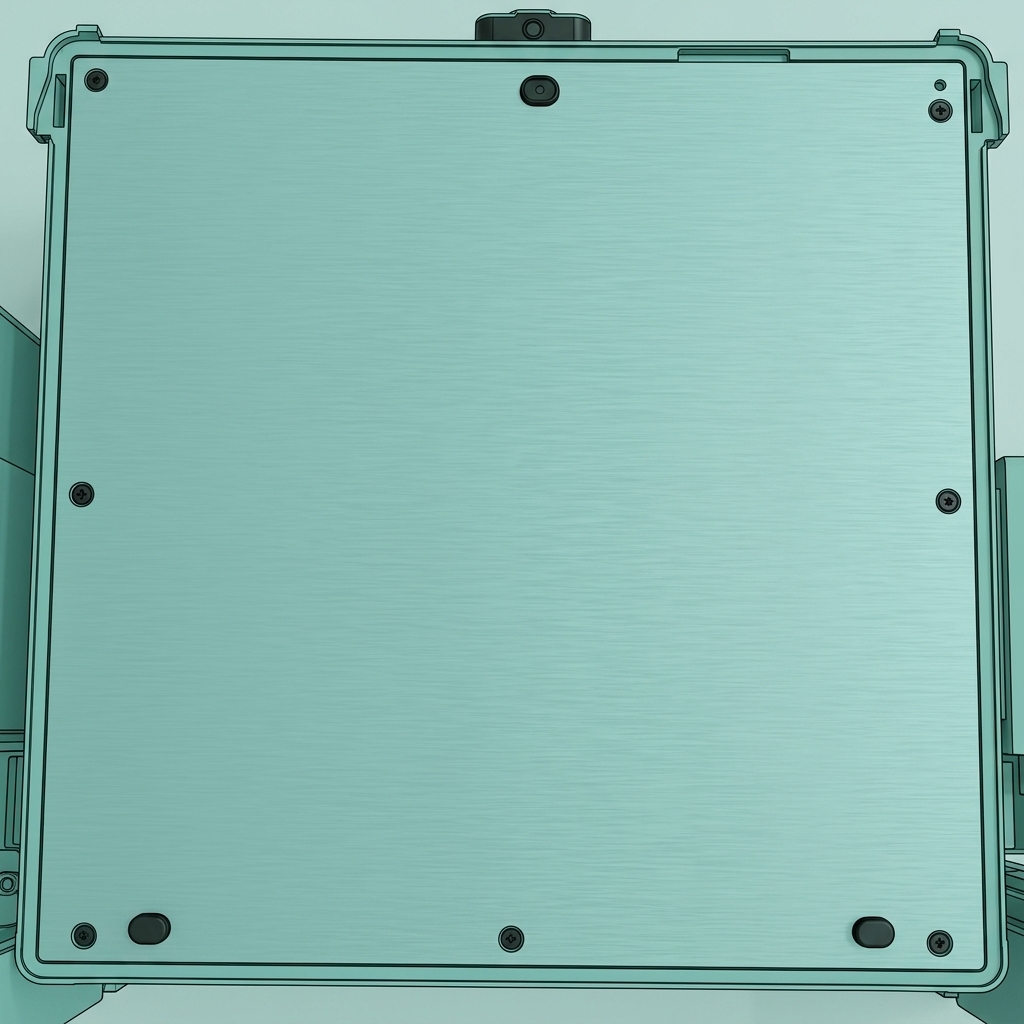

После удаления магнитной поверхности необходимо очистить поверхность алюминиевой подложки перед установкой новой. Это включает удаление остатков клея, отпечатков пальцев или масляных пятен. Распылите спирт на поверхность алюминиевой подложки, а затем тщательно очистите поверхность чистой тканью.

Установка новой магнитной поверхности нагревательного стола

Шаг 1 - Подтверждение места установки

Перед прикреплением магнитной поверхности рекомендуется поместить её с защитной бумагой на поверхность нагревательного стола и подтвердить направление и положение установки. Особенно для версии с отверстиями убедитесь в совпадении отверстий с винтами выравнивания.

Шаг 2 - Прикрепление магнитной поверхности нагревательного стола

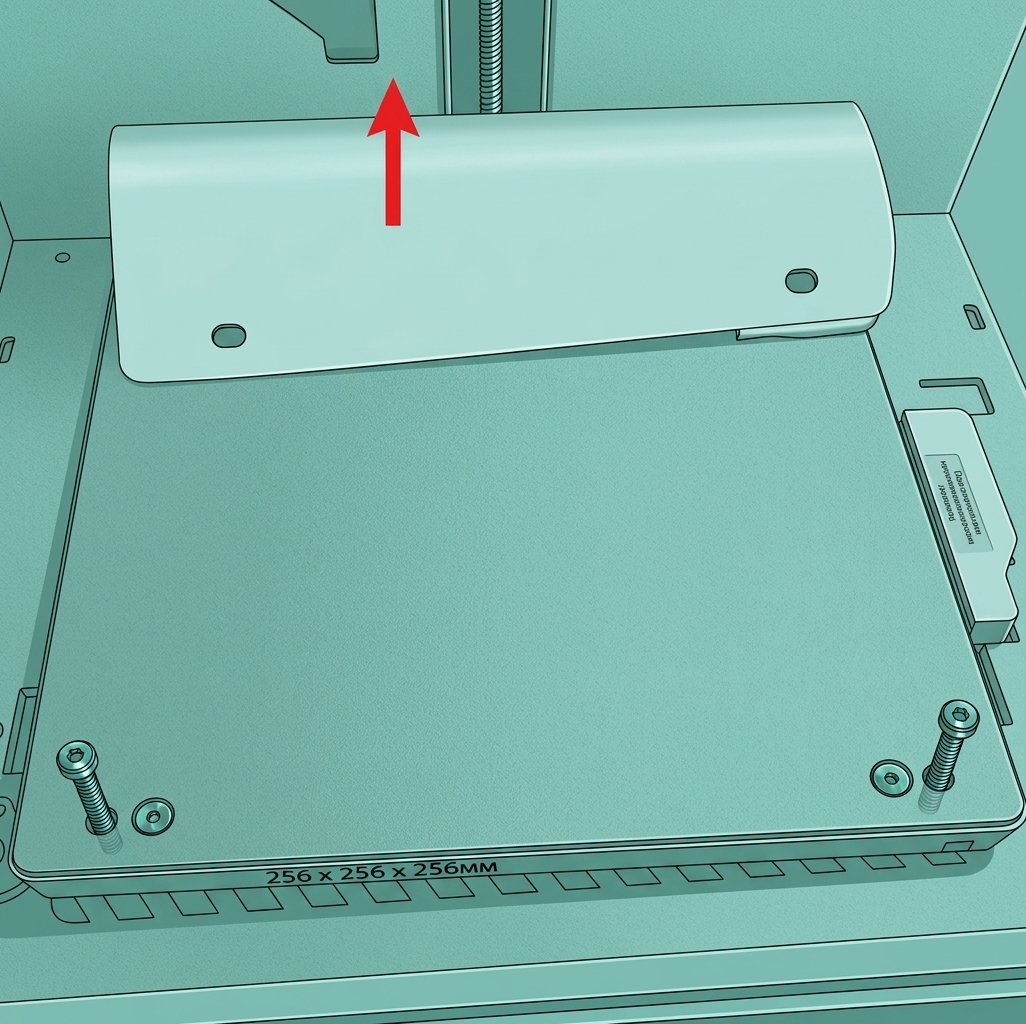

При прикреплении магнитной поверхностис отверстиями, следуйте этим шагам:

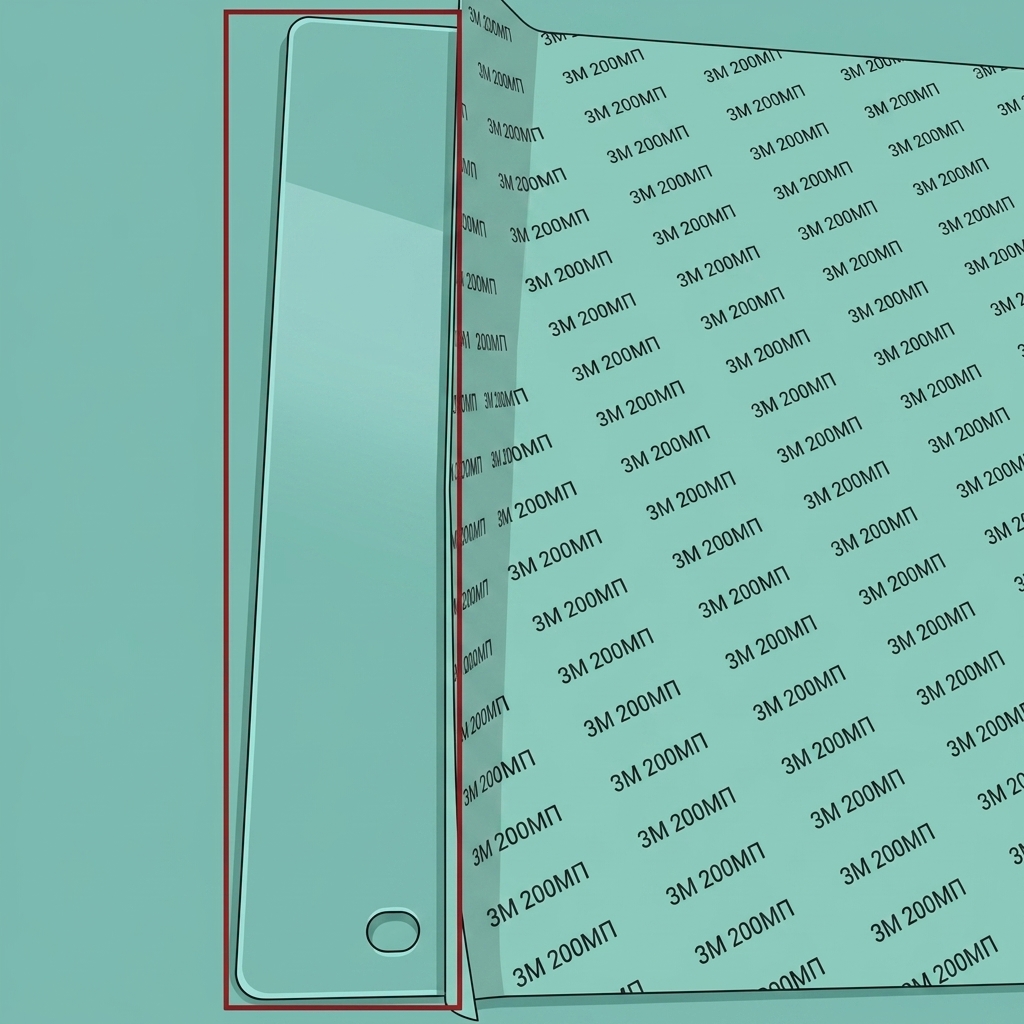

1. Начните с отклеивания части защитной бумаги.
2. Совместите два отверстия с двумя винтами выравнивания спереди.
3. Потяните защитную бумагу спереди назад, прикрепляя магнитную поверхность к алюминиевой подложке.

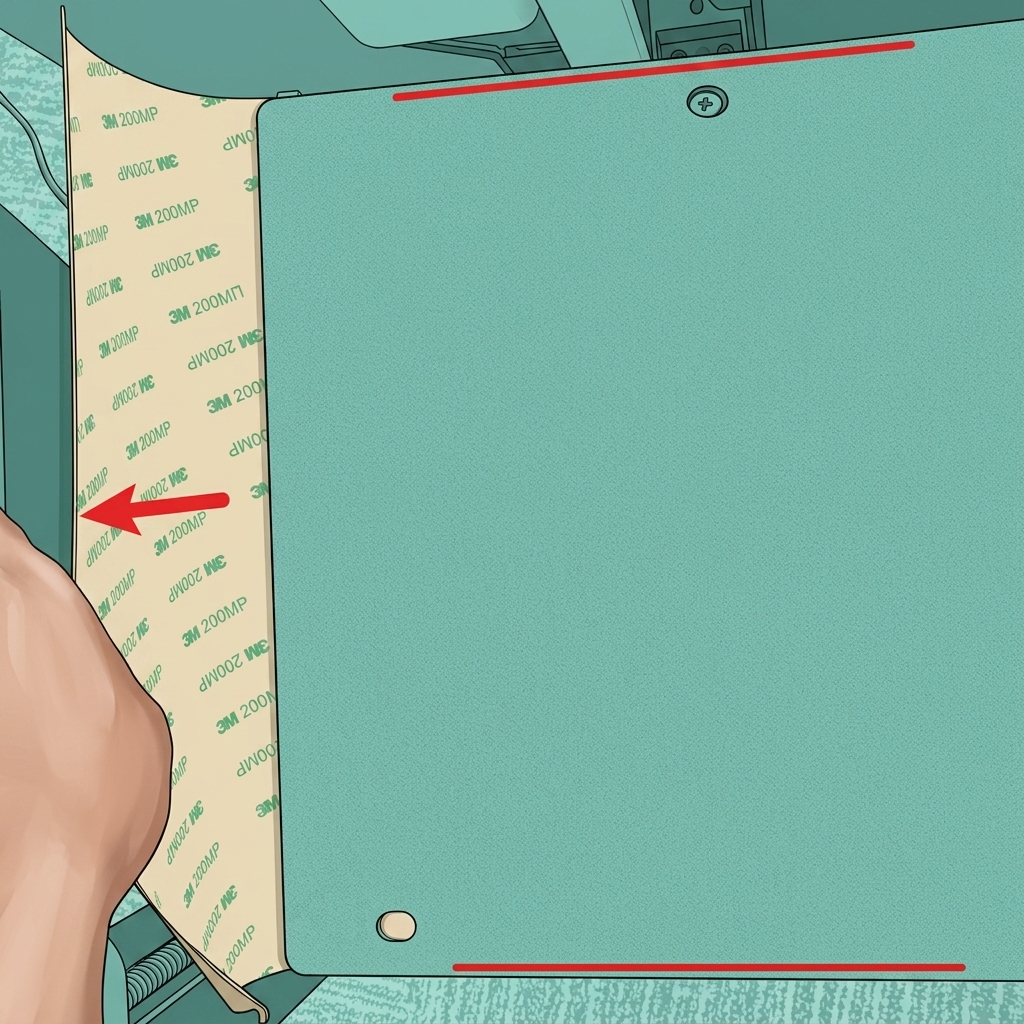

При прикреплении магнитной поверхности без отверстий следуйте этим шагам:

1. Сначала выровняйте правый край, оставив зазор около 0.5 мм между магнитной поверхностью и правым краем нагревательного стола.
2. Держите внутреннюю и внешнюю стороны параллельно.
3. Вытяните защитную бумагу влево, прикрепляя магнитную поверхность к алюминиевой подложке нагревательного стола справа налево.

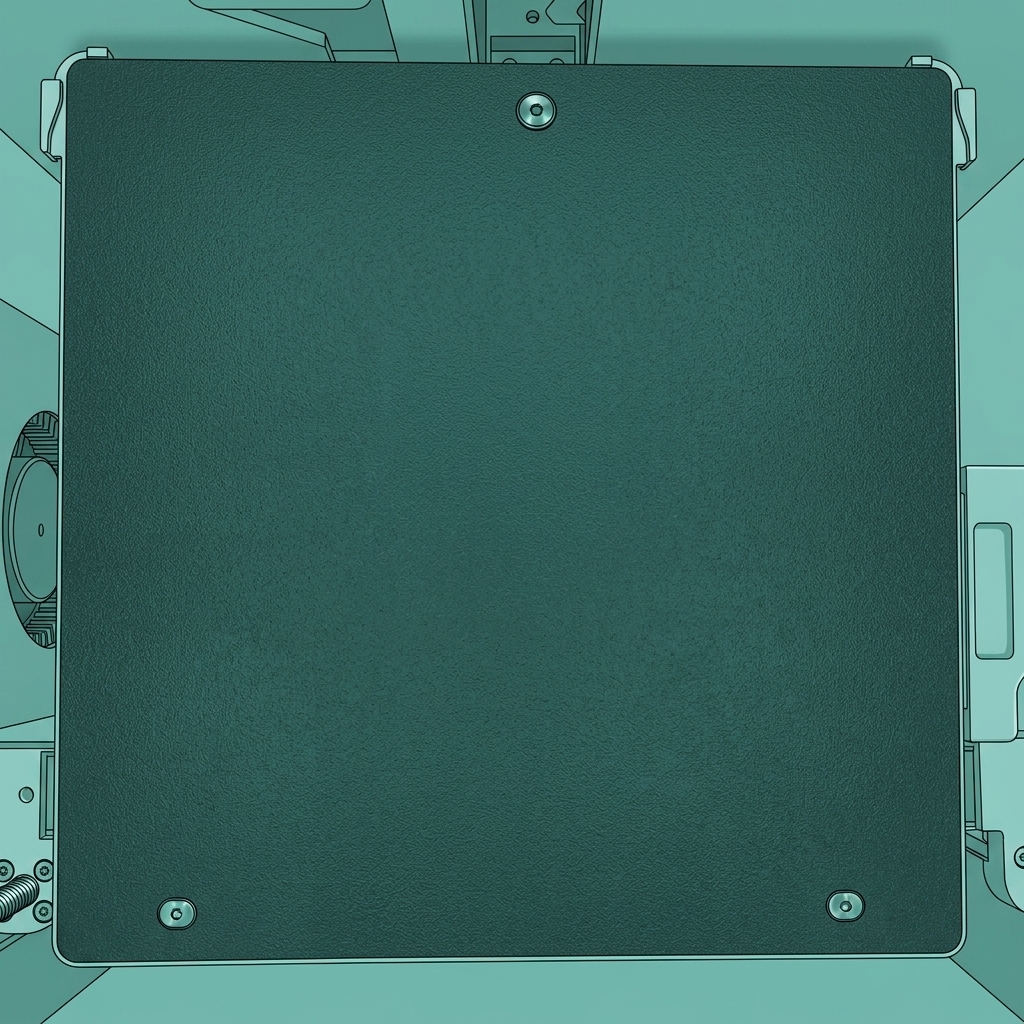

Обратите внимание, что в процессе прикрепления магнитной поверхности избегайте нажимать на неё рукой. Обращайте внимание на любые возможные смещения и вносите необходимые тонкие настройки по мере необходимости. Если после прикрепления магнитной поверхности наблюдается небольшое отклонение, но оно не выходит за пределы кромочной полосы нагревательного стола, нет необходимости переприкреплять её. Повторное удаление магнитной поверхности может привести к появлению складок.

Шаг 3 — Очистка и Прижатие

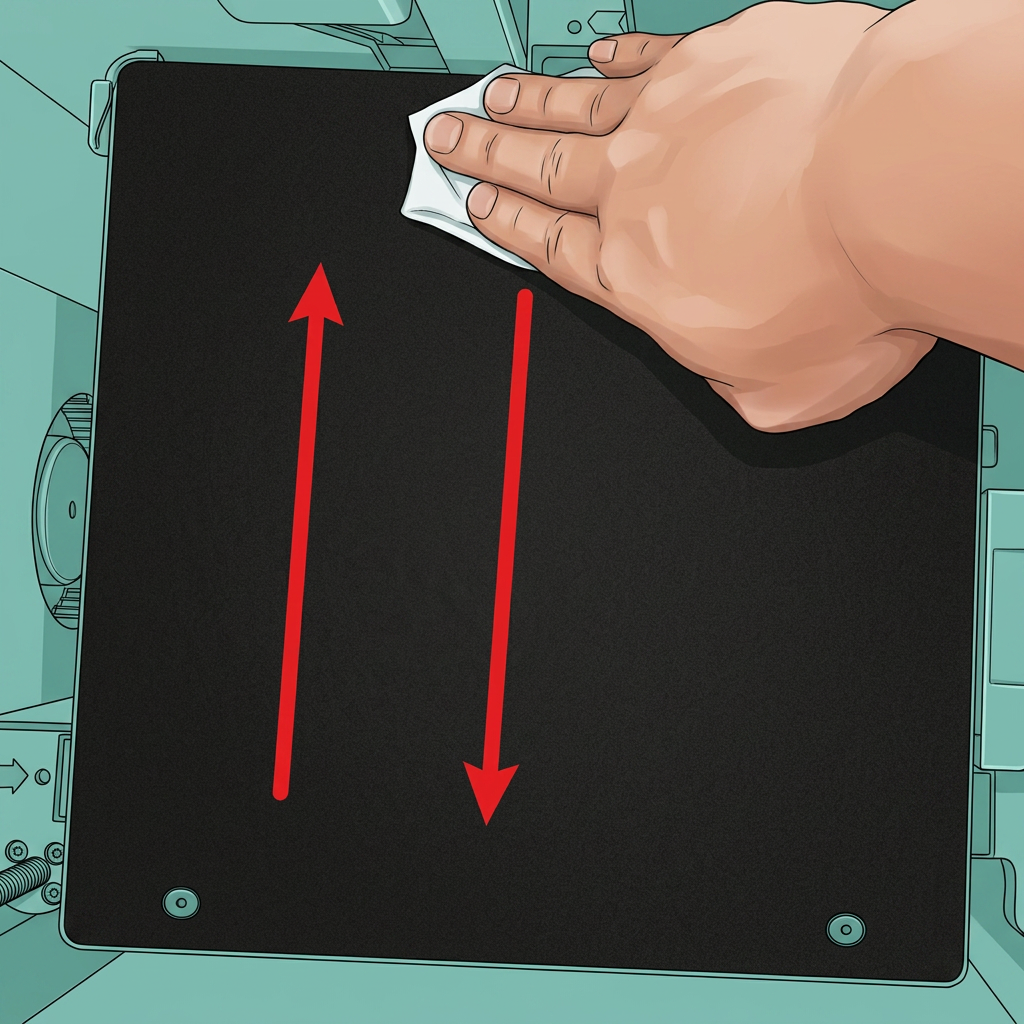

После подтверждения того, что поверхностный магнит установлен, его можно очистить. Окуните чистую ткань в спирт, протрите поверхность движениями вперед-назад и приложите умеренное давление, чтобы обеспечить надежное крепление магнита во время очистки.

Проверка работоспособности

После замены поверхностного магнита нагреваемого стола обратитесь кРучное выравнивание столачтобы выполнить процедуру ручного выравнивания.

Калибровка

После завершения операции рекомендуется выполнить калибровку принтера, чтобы обеспечить корректную работу нагреваемого стола и связанных компонентов.
