Сигнальный кабель нагревательной платформы
Нажмите здесь, чтобы просмотреть руководство по замене для серии X1.
Инструменты
Шестигранный ключ H2.0/1.5
Пинцет
Подготовка
Отключите кабель питания
Разборка

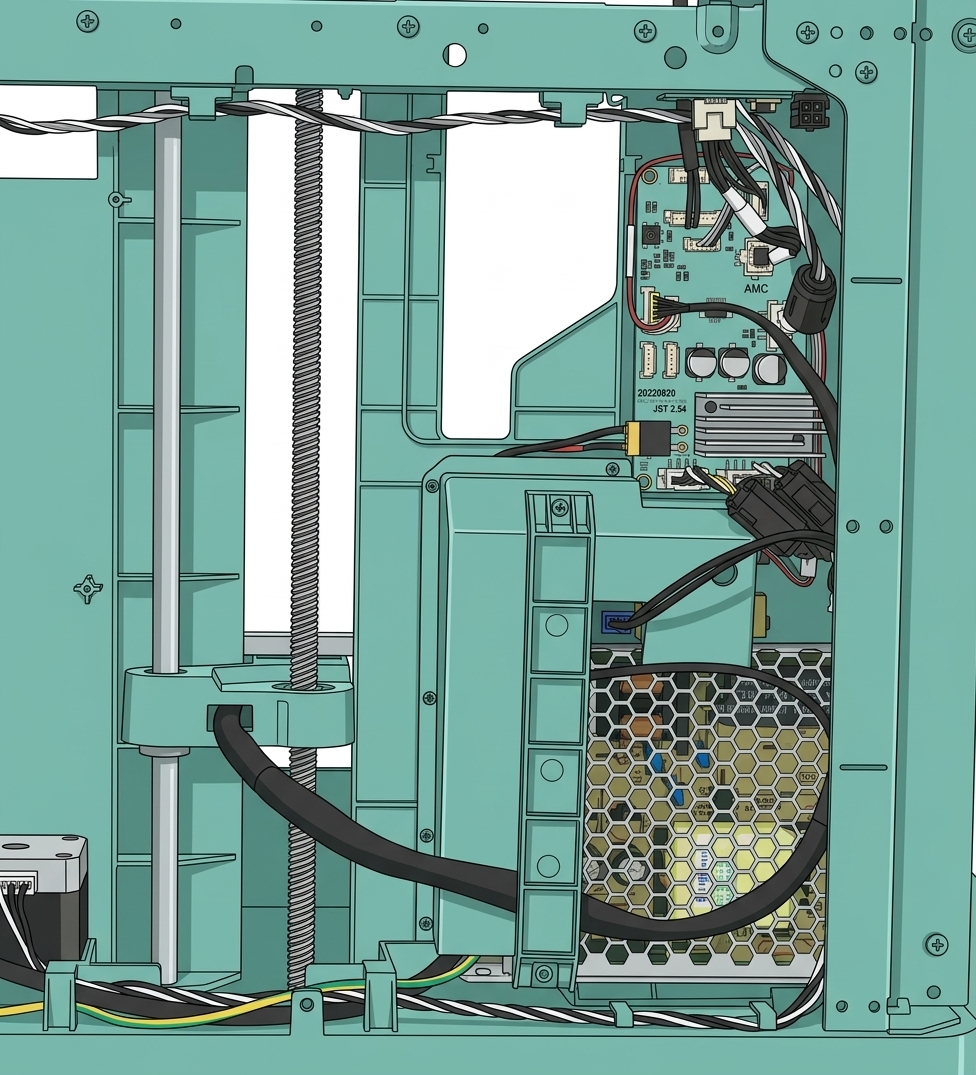

Шаг 1 - Снимите заднюю панель и отвод
См. соответствующие разделы, посвященные задней панели и отводу, чтобы снять заднюю панель и отвод.

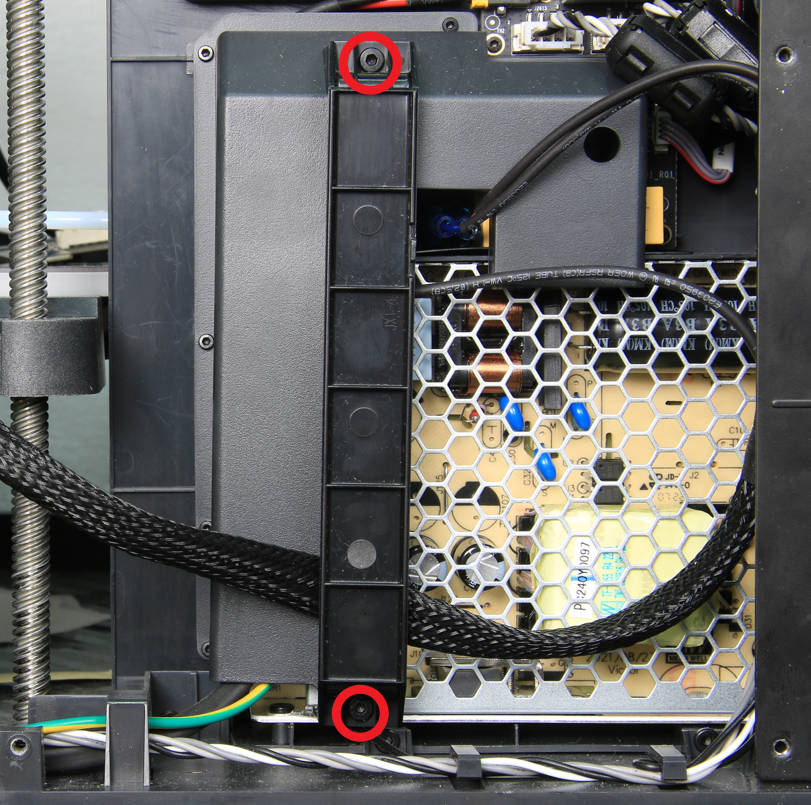

Шаг 2 - Снимите кабельную направляющую
Открутите 2 винта шестигранным ключом H2.0 и снимите кабельную направляющую.
Шаг 3 - Отключите сигнальный кабель нагревательной платформы
Сначала отключите кабель подключения MC-AC, затем удалите силикон с сигнального кабеля нагревательной платформы и отключите сигнальный кабель.
💡 Примечание: Силикон в основном используется для фиксации разъема во время транспортировки. При удалении силикона можно использовать пинцет или небольшой нож. Пожалуйста, проявляйте осторожность, чтобы не поцарапать и не повредить разъем или кабель.

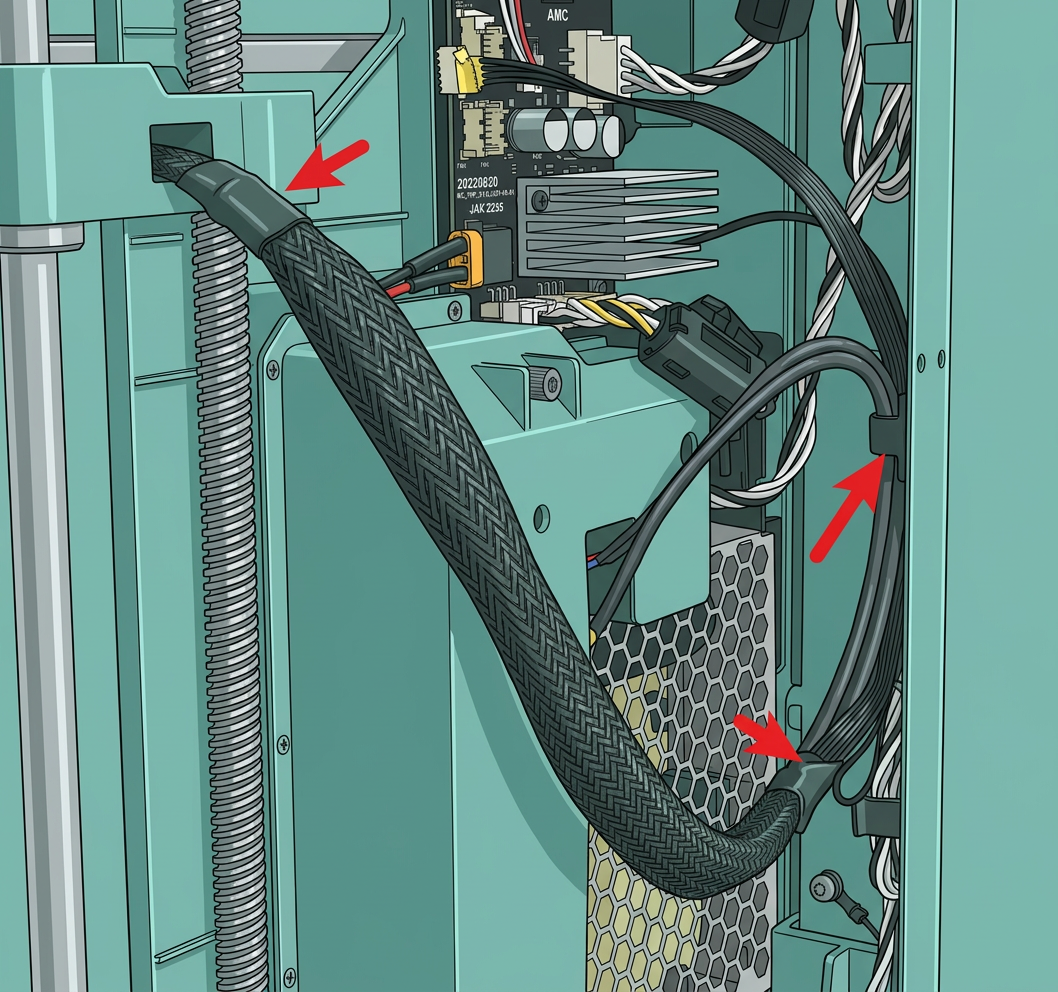

Шаг 4 - Освободите сигнальный кабель нагревательной платформы из кабельной сетки

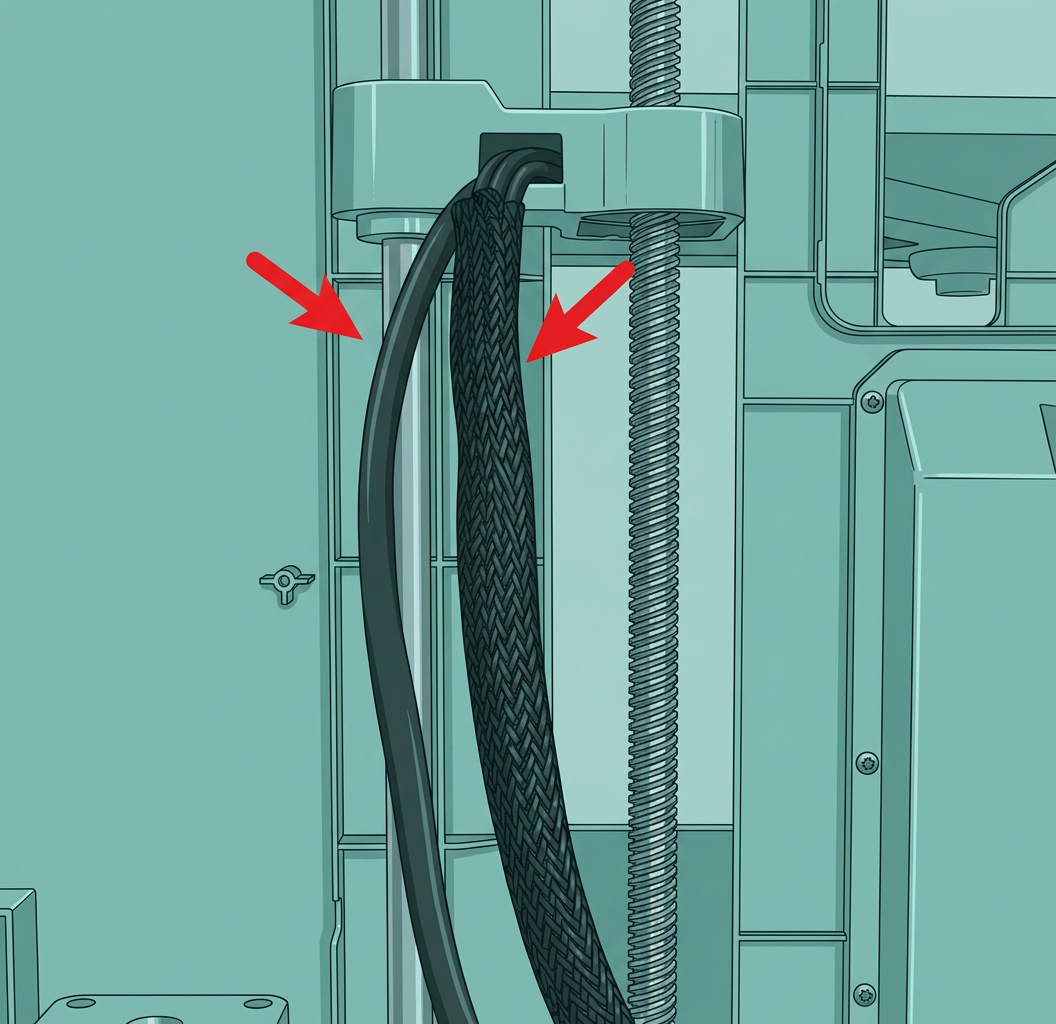

Освободите кабели нагревательной платформы из кабельных зажимов, оторвите ленту на обоих концах кабельной сетки и вытяните сигнальный кабель.
 |
 |
Шаг 5 - Поднимите нагревательную платформу
Поставьте принтер на правую сторону и поднимите нагревательную платформу примерно на 2/3 полного хода, потянув ремень оси Z.
 |
 |
Шаг 6 - Снимите удерживающую пластину
Открутите 2 винта и снимите удерживающую пластину.
Шаг 7 - Разблокируйте нагревательный стол

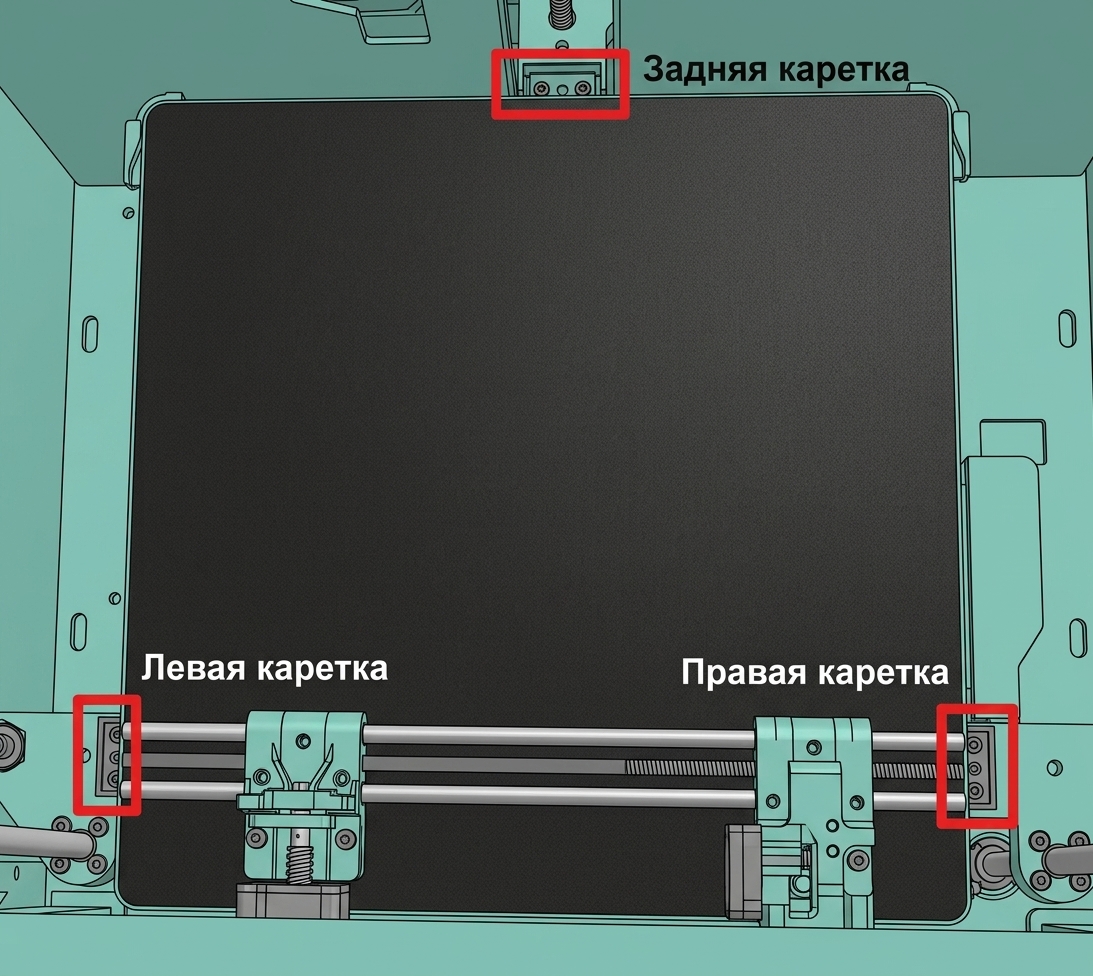

Верните принтер в вертикальное положение и открутите 6 винтов, фиксирующих нагревательный стол.
Шаг 8 - Снимите нагревательный стол
Переверните нагревательный стол, немного вытяните кабели в сторону нагревательного стола, а затем поместите нагревательный стол лицевой стороной вниз на нижнюю поверхность принтера.
Шаг 9 - Снимите регулировочные гайки

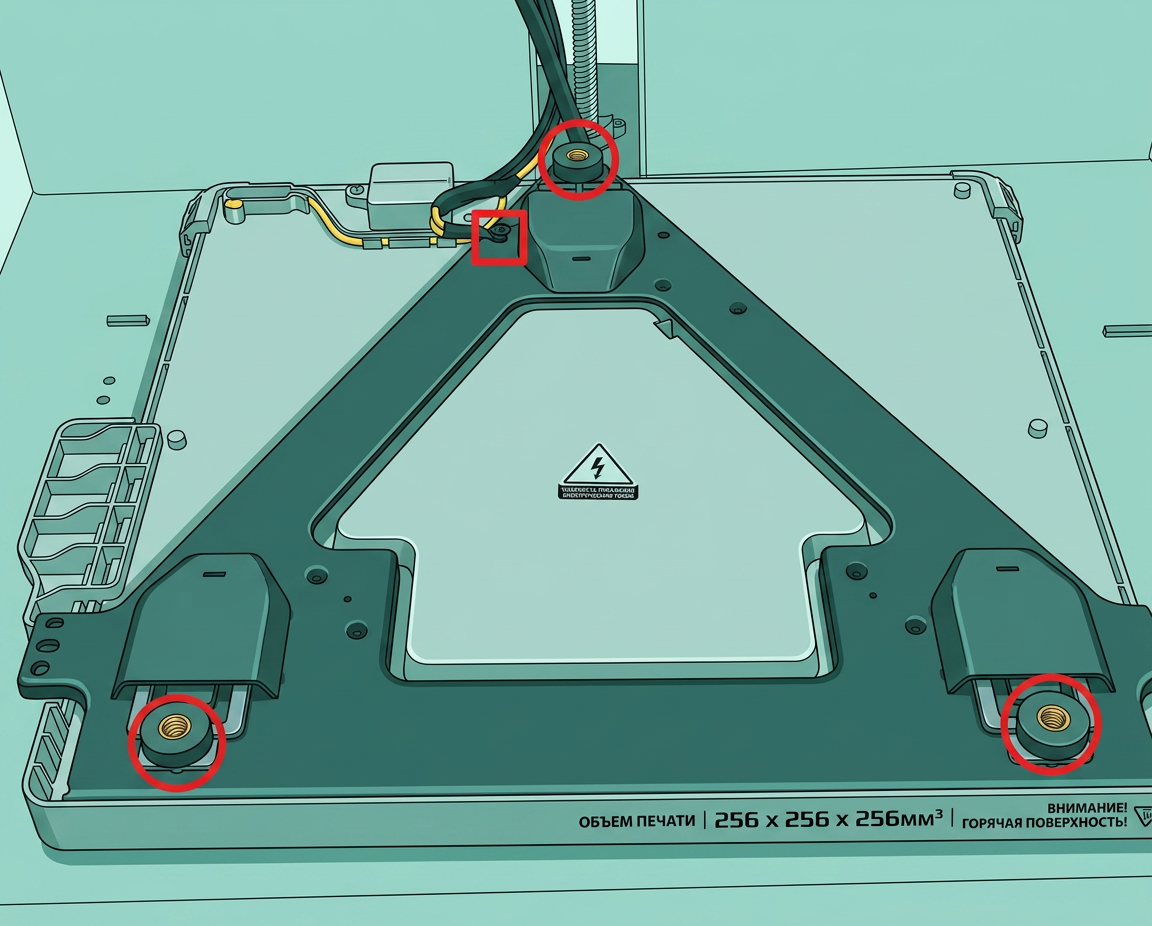

Снимите 3 регулировочные гайки и резиновые прокладки, а также открутите винт крепления заземляющего кабеля.

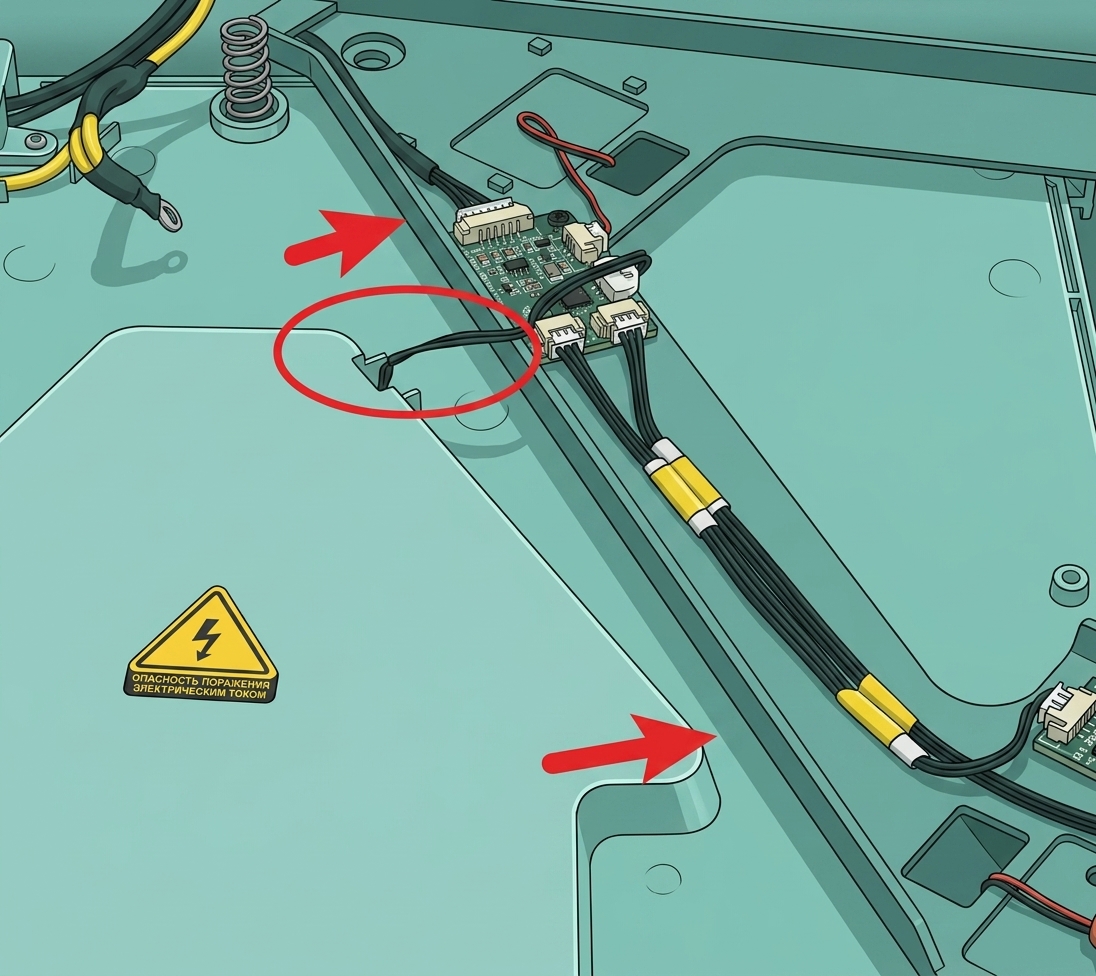

Шаг 10 - Откройте кронштейн нагревательного стола
Переверните с левой на правую сторону, чтобы открыть кронштейн нагревательного стола, обратите внимание, что на плате подключен 2-контактный кабель, не повредите его.
Шаг 11 - Снимите сигнальный кабель нагревательного стола

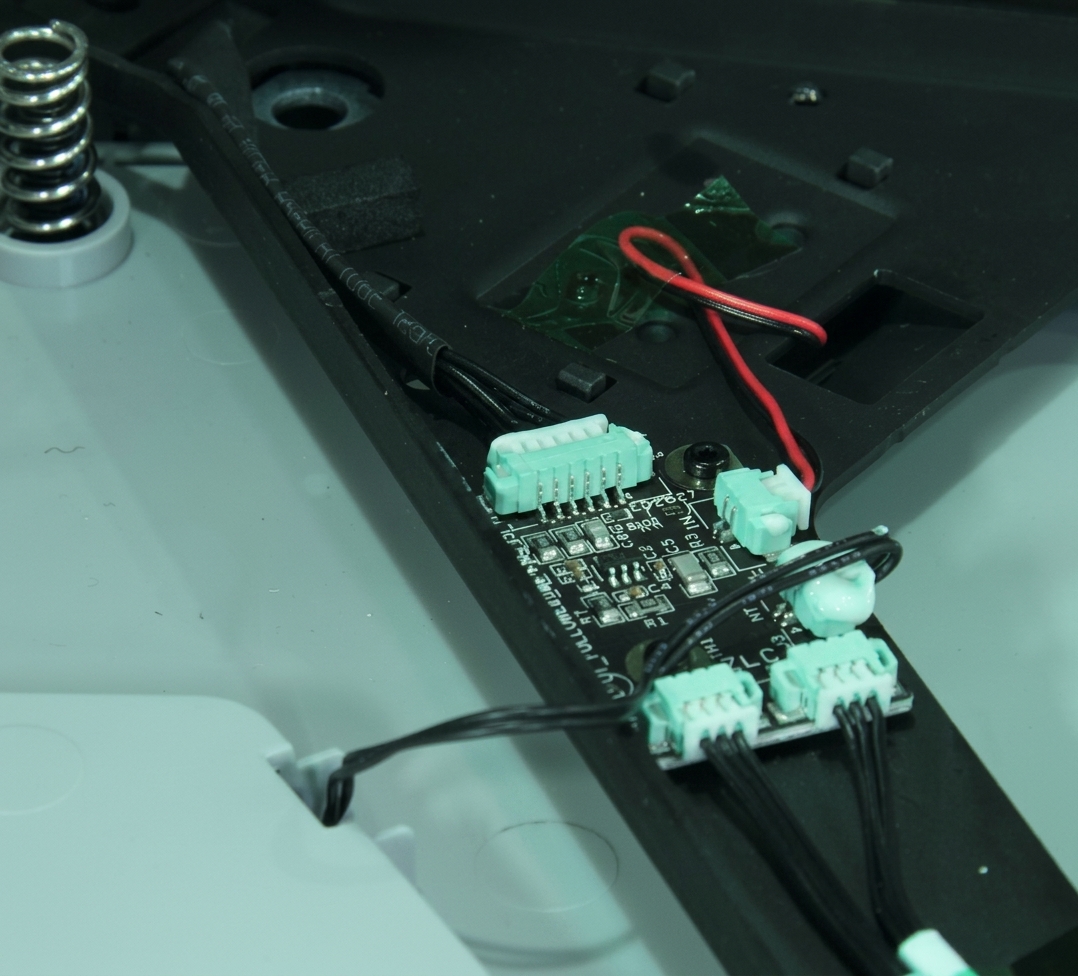

Очистите силиконовый клей на разъеме сигнального кабеля нагревательного стола, отсоедините его, а затем снимите сигнальный кабель нагревательного стола.
💡 Примечание: Силикон в основном используется для фиксации разъема во время транспортировки. При удалении силикона можно использовать пинцет или небольшой нож. Пожалуйста, проявляйте осторожность, чтобы не поцарапать и не повредить разъем или кабель.
Сборка

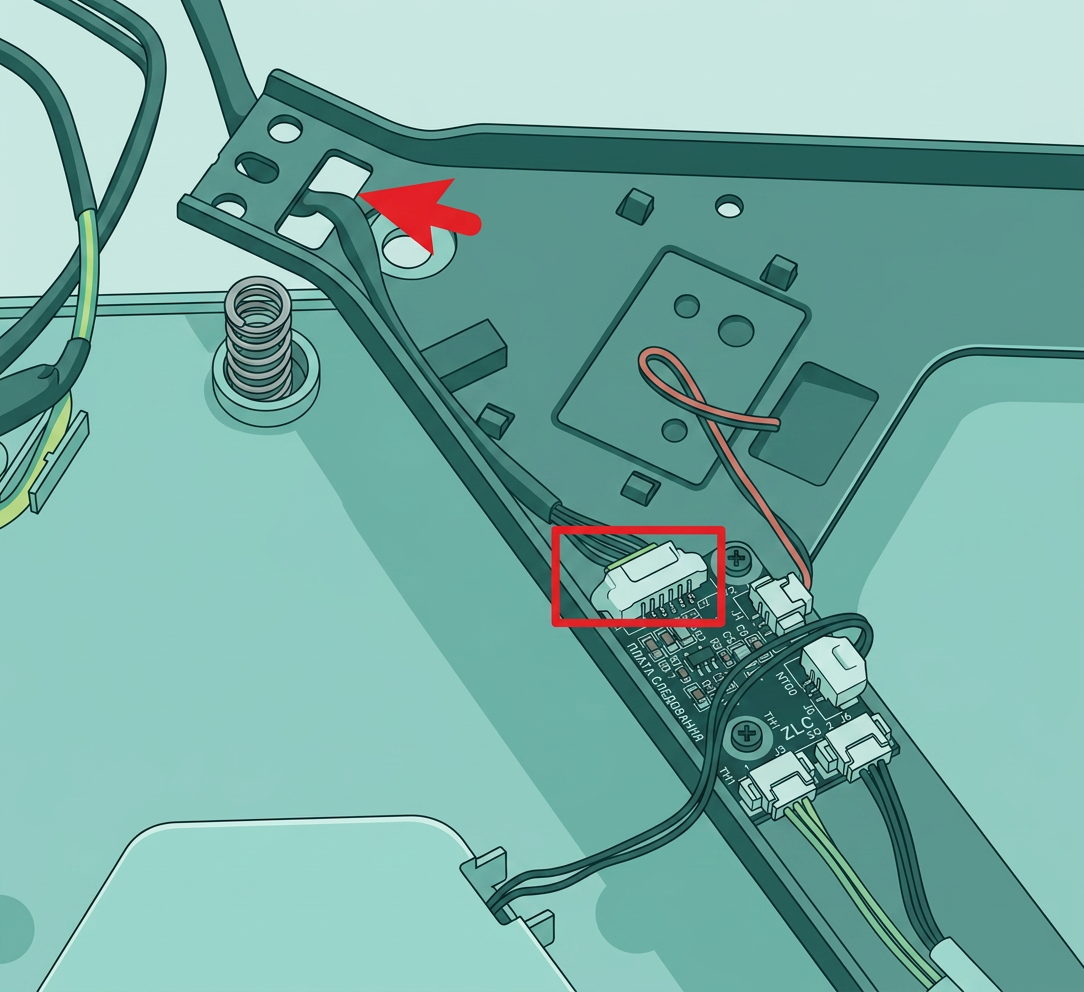

Шаг 1 - Подключите сигнальный кабель нагревательного стола

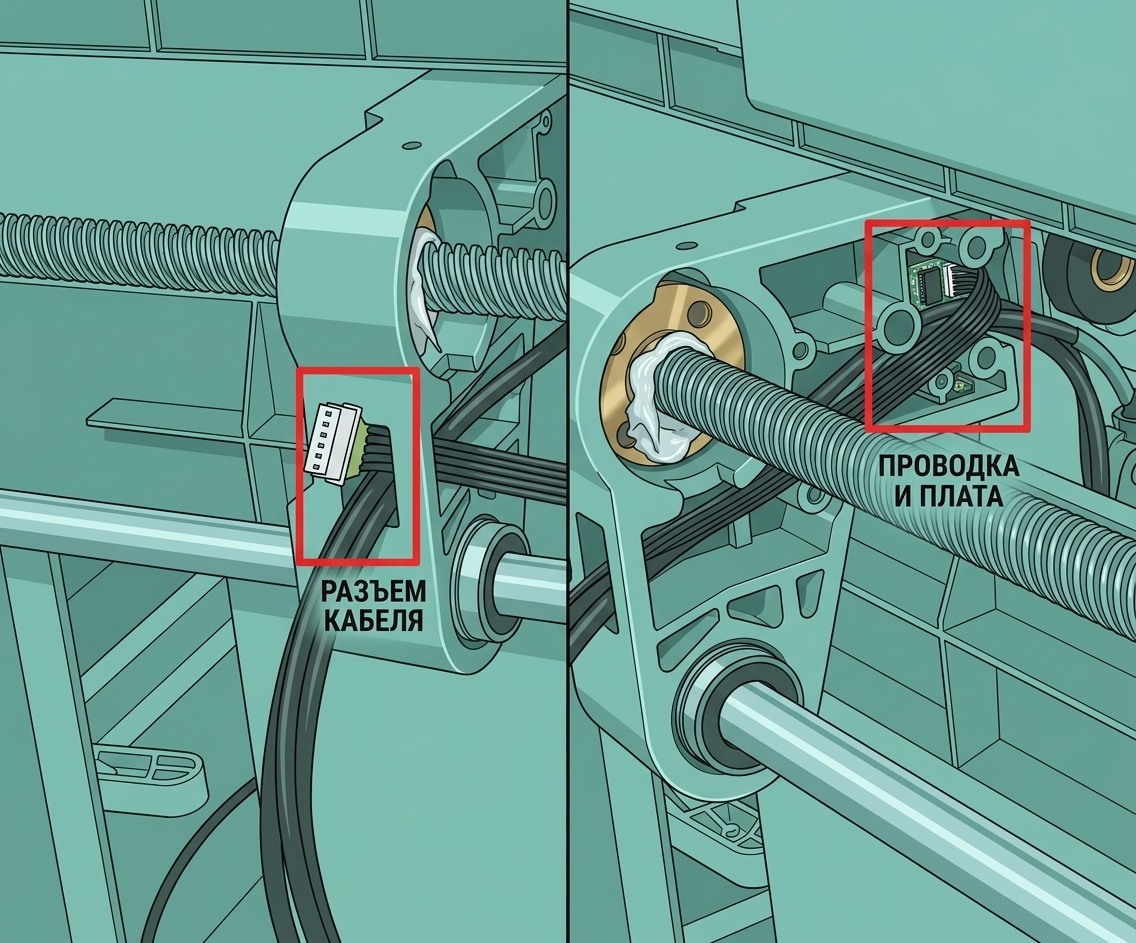

Пропустите сигнальный кабель нагревательного стола через кабельное отверстие на кронштейне нагревательного стола, подключите к разъему на плате и закрепите силиконовым клеем.
Шаг 2 - Установите кронштейн нагревательного стола
Установите кронштейн нагревательного стола и отрегулируйте положение.

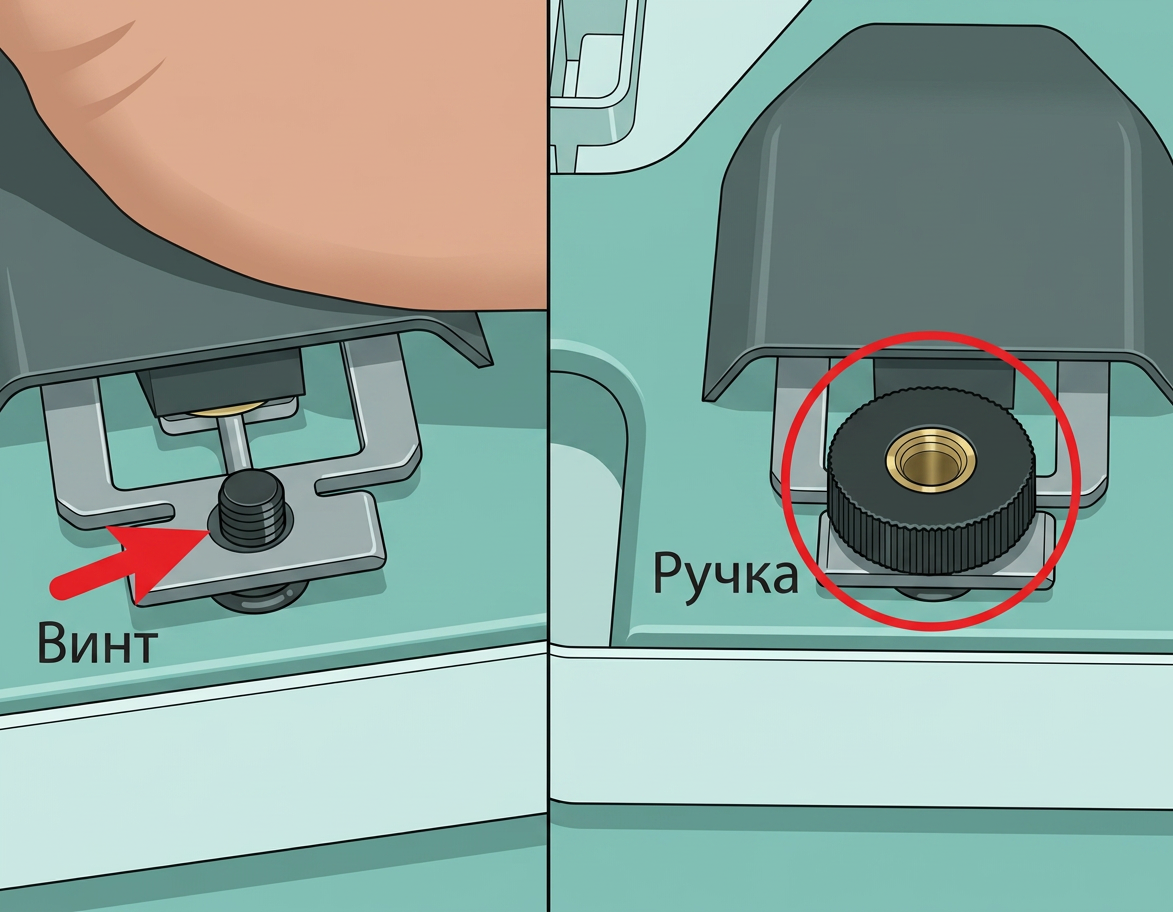

Шаг 3 - Установите регулировочные гайки
Нажмите на кронштейн нагревательного стола, чтобы обнажить шпильки, вкрутите 3 регулировочные гайки по очереди, старайтесь вкрутить их на одинаковую высоту, а затем закрепите заземляющий кабель.
 |
|
Шаг 4 - Установка нагревательного стола
Установите нагреваемый стол на 3 Z-направляющих, переместите стол максимально вперед и закрепите 6 винтами.
 |
 |
Шаг 5 - Пропустите кабели нагреваемого стола, закрепите удерживающую пластину

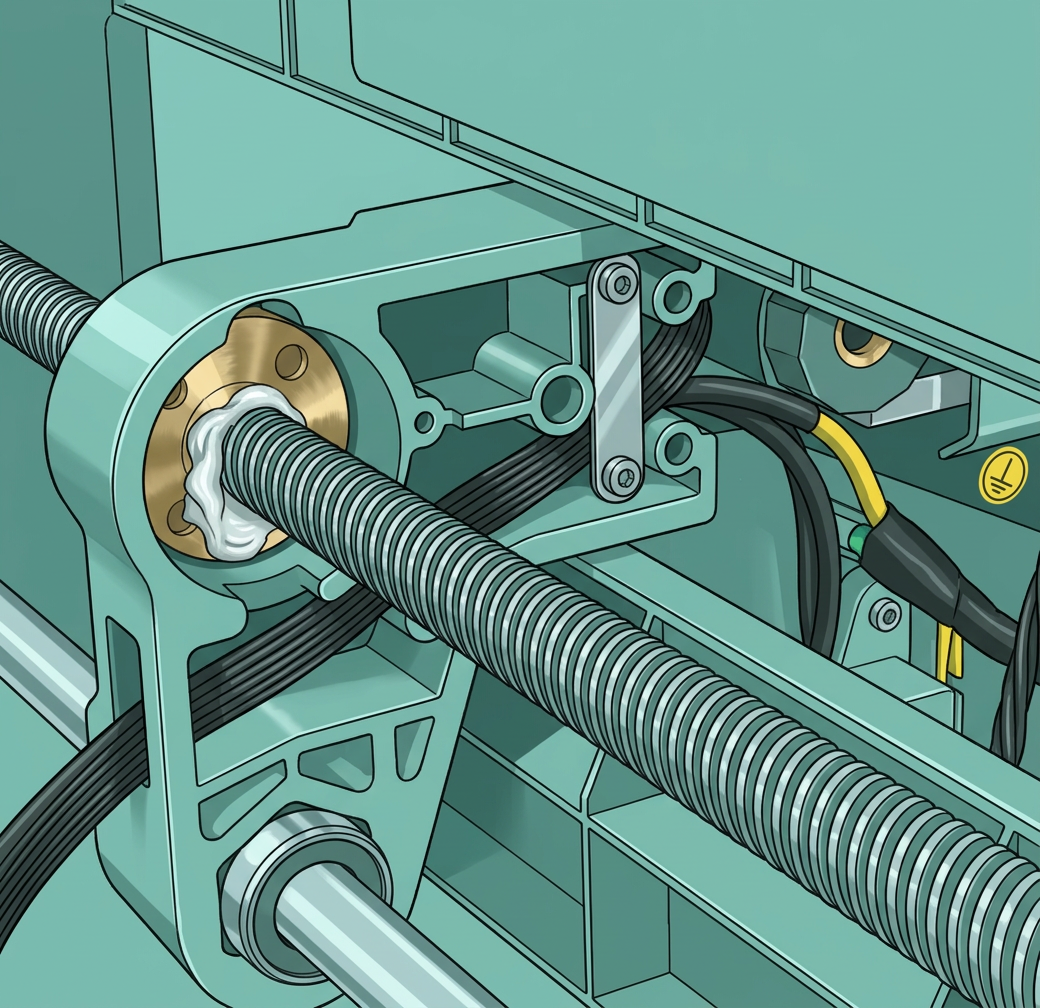

Положите принтер на правую сторону, пропустите сигнальный кабель нагреваемого стола через кабельное отверстие на задней направляющей, расположите кабели и вставьте их в кабельный паз задней направляющей, затем установите удерживающую пластину для кабелей и закрепите 2 винтами.
 |
 |
Шаг 6 - Закрепите кабельную сетку

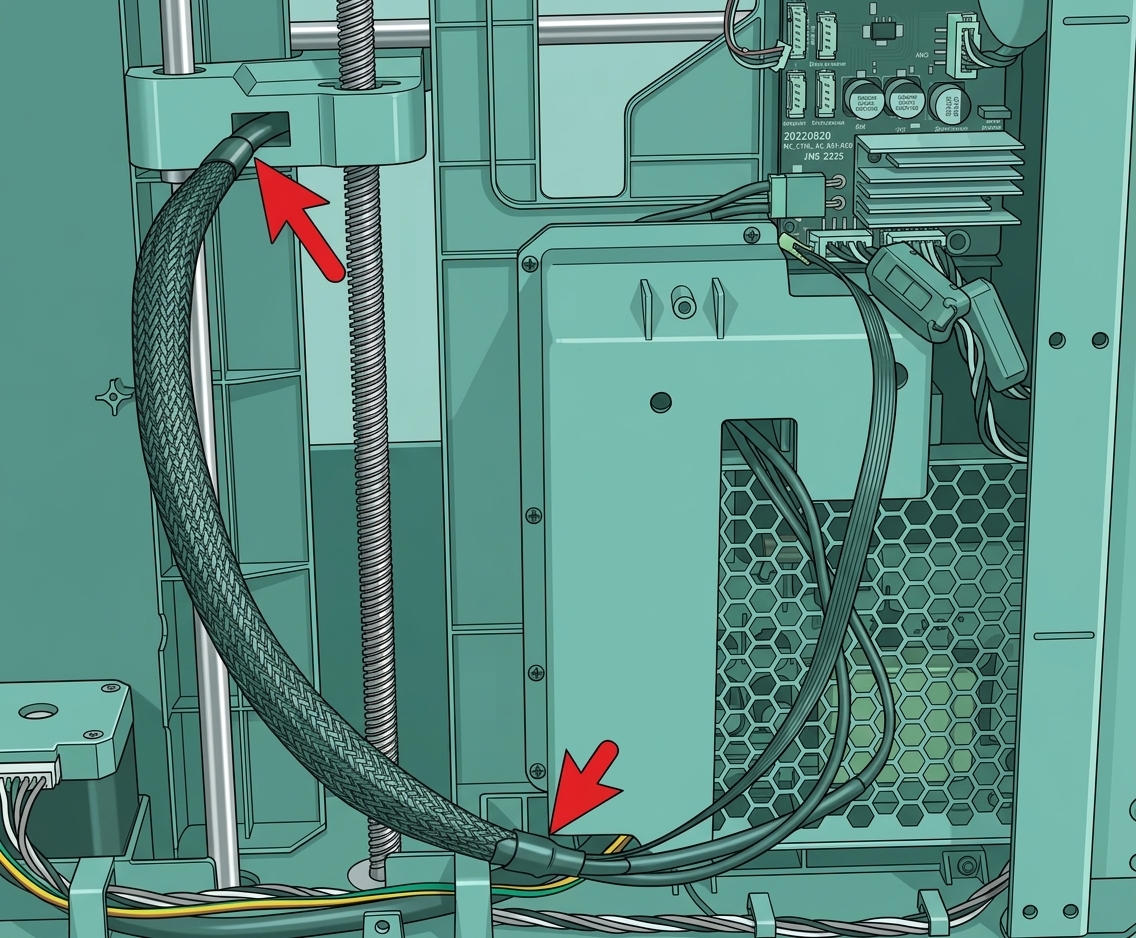

Поставьте принтер вертикально, пропустите сигнальный кабель нагреваемого стола через кабельную сетку, затем обмотайте лентой оба конца сетки для фиксации и разместите кабели в кабельном зажиме, прикрепленном к колонне.
Шаг 7 - Подключите сигнальный кабель к плате MC

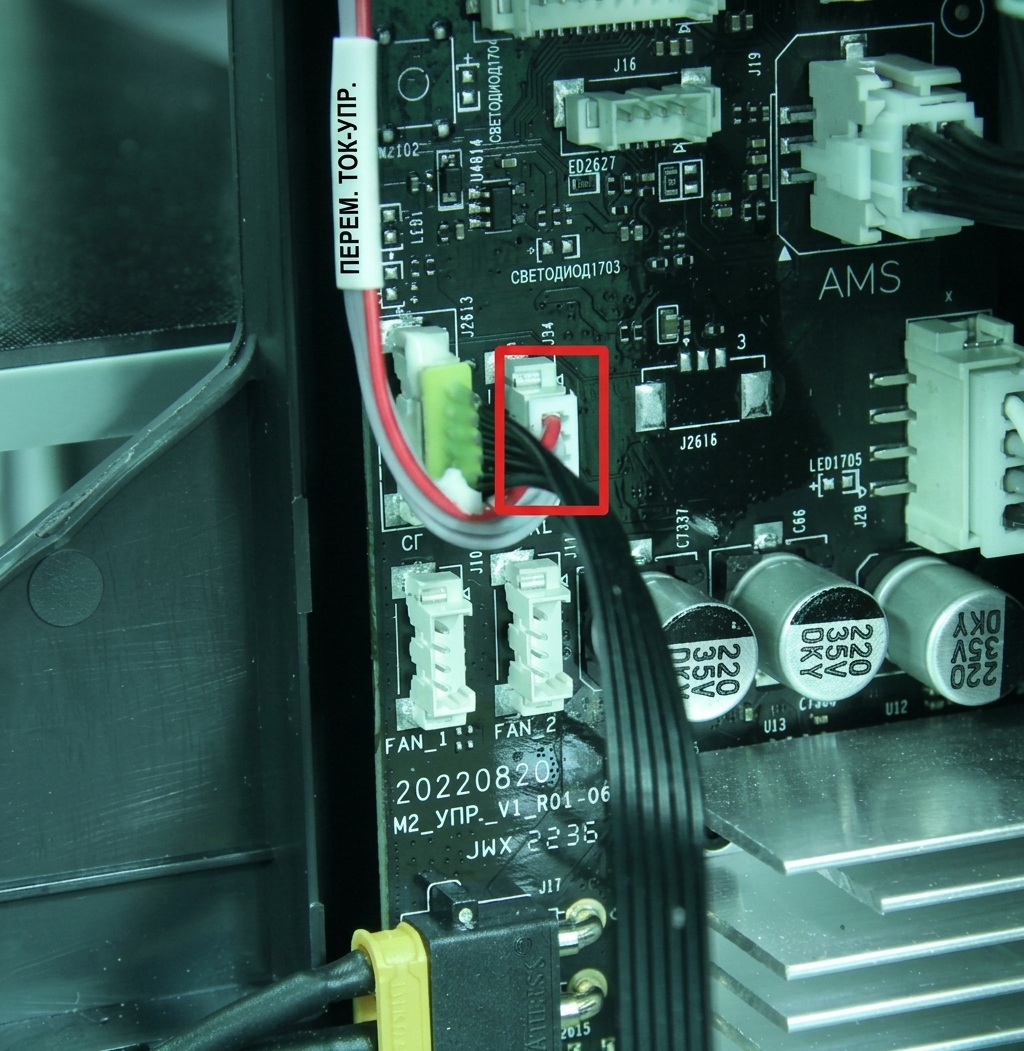

Подключите сигнальный кабель нагреваемого стола к соответствующему разъему на плате MC, закрепите разъем силиконовым клеем, затем подключите кабель соединения MC-AC.
 |
 |
Шаг 8 - Установите кабельный поручень
Установите кабельный поручень на кабельный кожух и закрепите 2 винтами с помощью шестигранного ключа H2.0.
Шаг 9 - Установите отвод для излишков и заднюю панель
См. соответствующий раздел «Отвод для излишков и задняя панель» для установки отвода для излишков и задней панели.
Как проверить
Подключите сетевой кабель принтера, включите принтер и запустите процесс калибровки устройства. Если калибровка прошла успешно, операция выполнена успешно.
