Настройка AMS

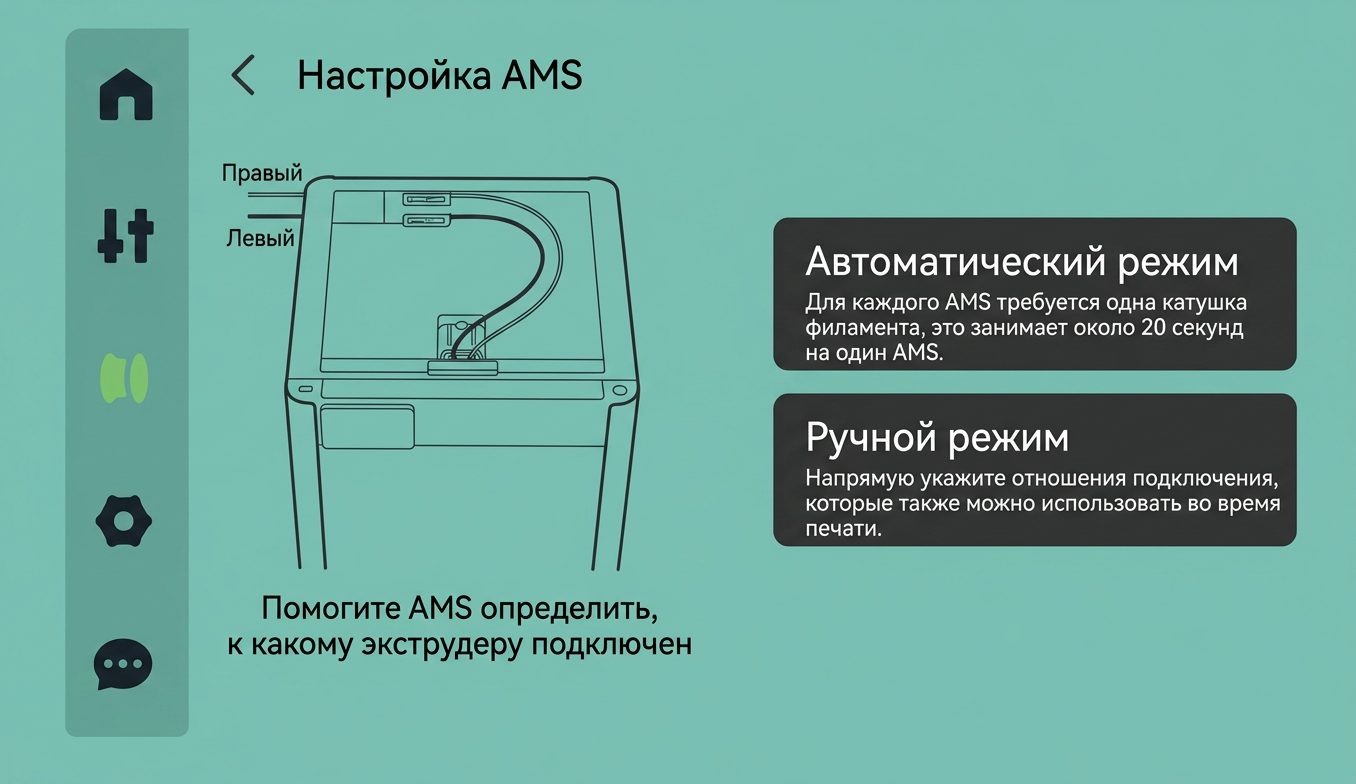

При первом подключении AMS HT к принтеру H2D необходимо выполнить инициализацию. Поскольку H2D оснащен двумя экструдерами, этот шаг направлен на определение того, к какой стороне экструдера подключен AMS. На странице «Филамент» → «Настройка AMS» выберите «Автоматический режим» или «Ручной режим», чтобы начать настройку AMS.
ams-ht-workflow-and-features_image-13.png" alt="">

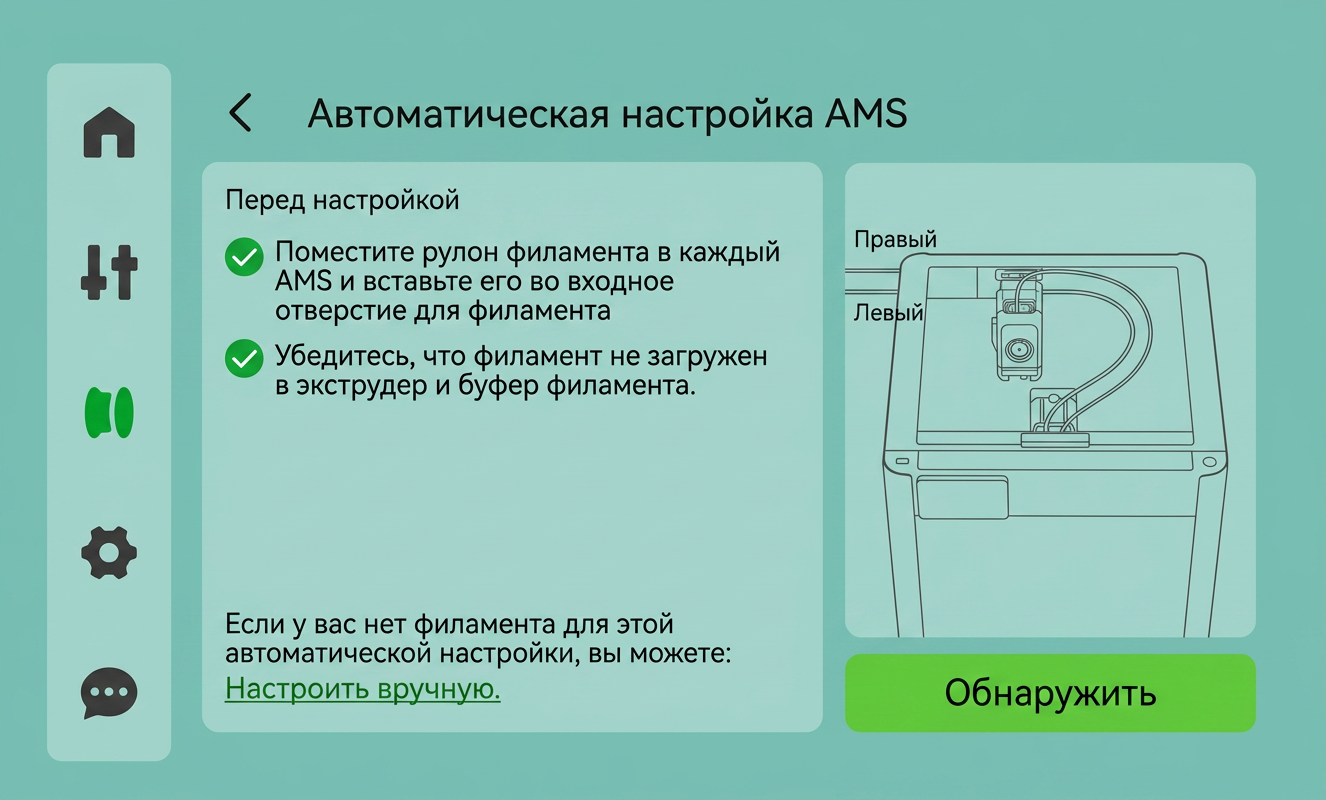

Автоматический режим
Шаги выполнения:
Войдите в экран принтера «Филамент» → «Настройка AMS» → выберите «Автоматический режим»;
Система автоматически определяет экструдер (левый/правый), к которому подключен AMS.
Примечание:
Убедитесь, что филамент вставлен в AMS HT.
Загруженный филамент должен быть предварительно выгружен.
Убедитесь, что внутри буфера филамента нет остатков филамента (чтобы избежать остатков внутри).
Принцип работы:
AMS подает филамент в экструдер. Каждый левый и правый экструдер оснащен датчиком Холла. Сигнал, срабатывающий от датчика Холла, используется для определения того, с каким экструдером сопряжен AMS.

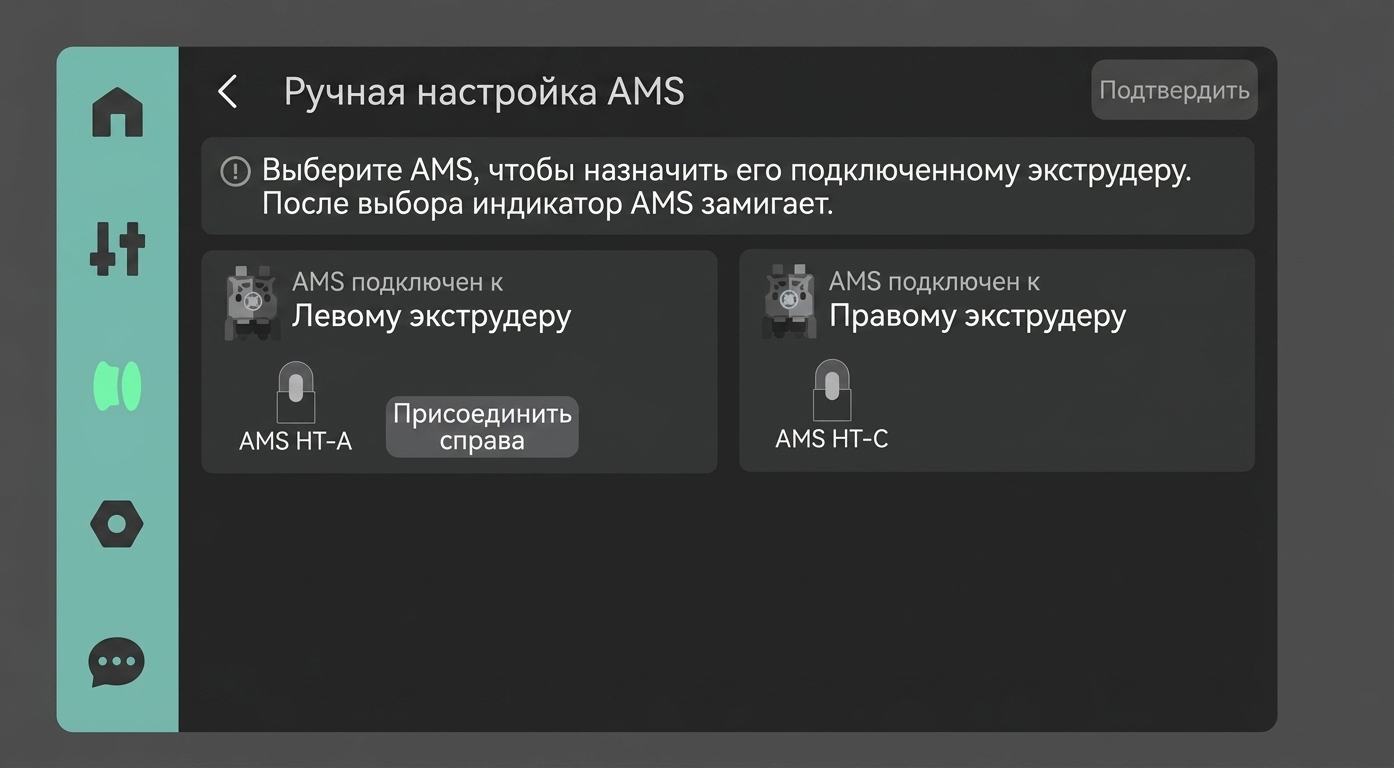

Ручной режим
Применимые сценарии: Ручная настройка связи между AMS и экструдером, когда в AMS нет филамента.
Шаги выполнения:

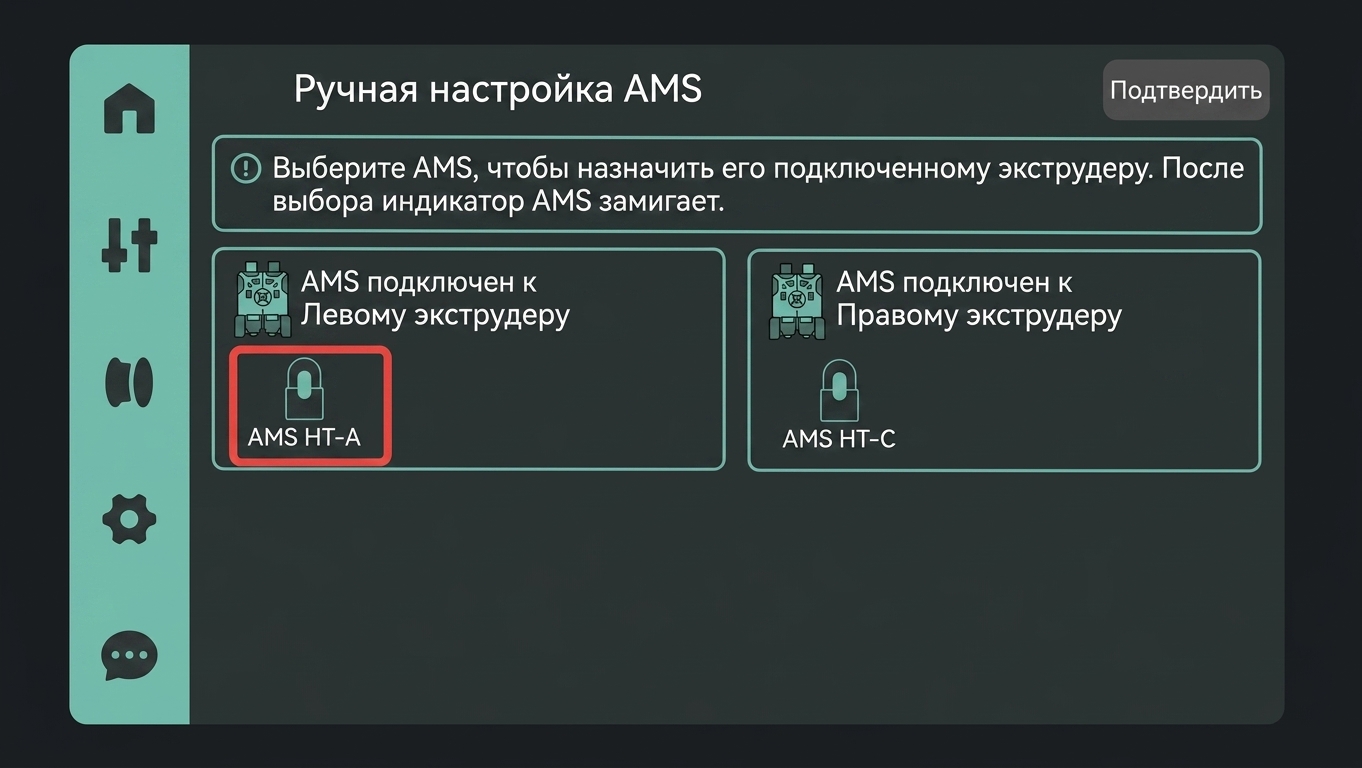

Войдите в «Филамент» → «Настройка AMS» → выберите «Ручной режим»;
Вручную укажите сторону экструдера (левую/правую), к которой подключен AMS.
Ограничения:
- Когда AMS подал филамент в экструдер, значок AMS станет серым, и связь с экструдером нельзя будет изменить.
Возможности AMS
Предзагрузка
Функция: Затянуть катушку филамента, чтобы убедиться, что филамент на катушке не ослаблен, и обеспечить интерактивную обратную связь при вставке.
Способ активации: Когда AMS HT простаивает, вставьте филамент в фидер → автоматическая предзагрузка (вспомогательный мотор подает филамент к датчику Холла сзади AMS, а затем тянет его обратно).
Функция помощи при вставке: Нажмите на значок пустого слота → внутренний вспомогательный мотор начинает вращаться, что можно использовать для помощи при вставке.
Чтение RFID
Настройки режима:

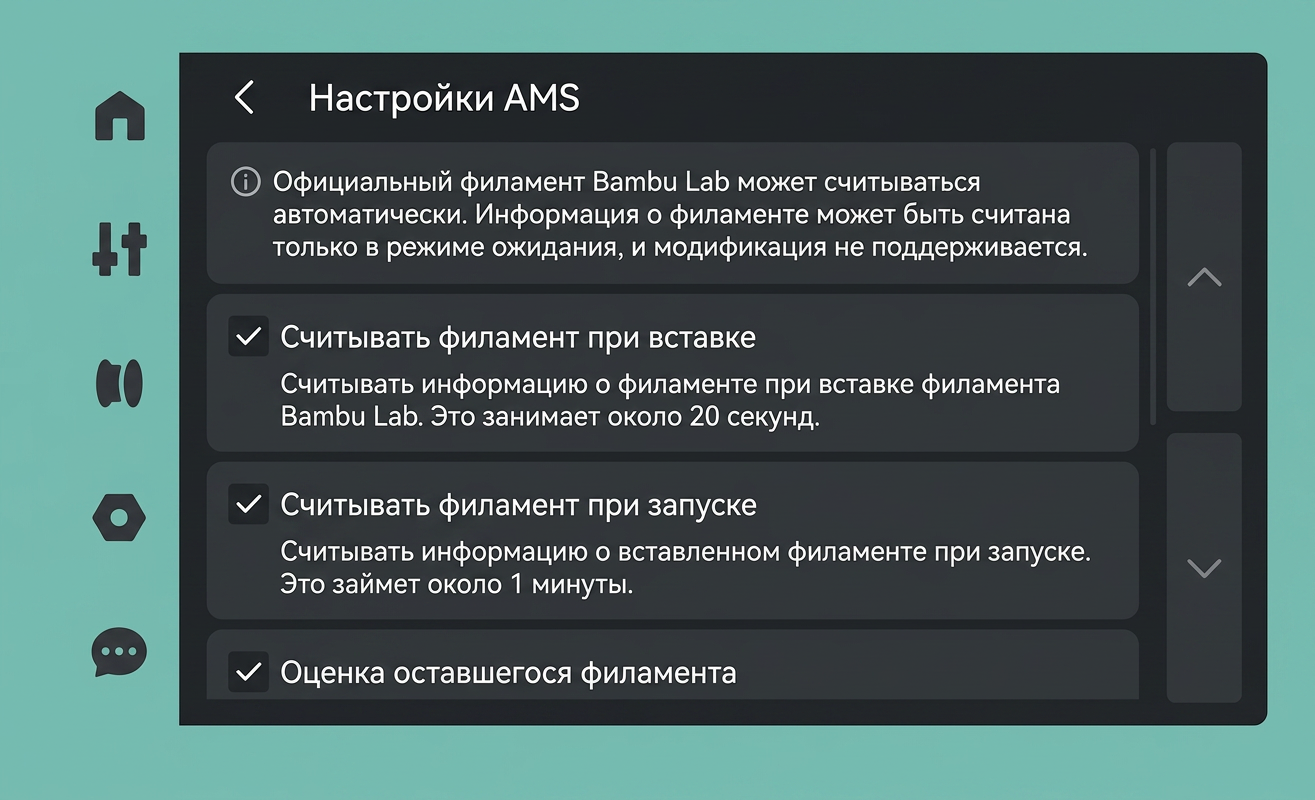

Вы можете настроить функцию чтения RFID на экране «Настройки» - «Параметры AMS».
Читать филамент при вставке: автоматически читать RFID после вставки филамента;
Читать филамент при запуске: автоматически читать информацию RFID вставленного филамента после перезапуска AMS;

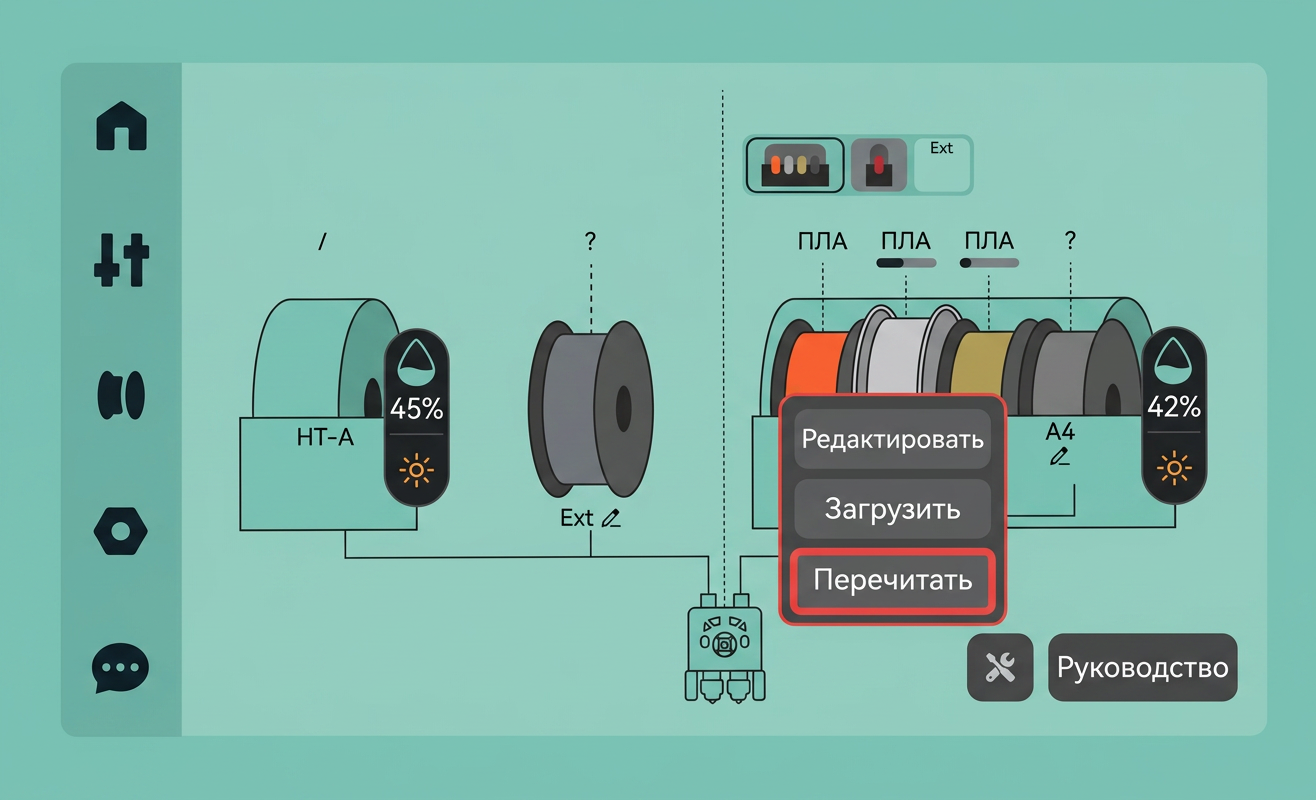

- Ручное чтение: нажмите на соответствующий слот → «Повторное чтение», чтобы повторно прочитать RFID слота.
 |
 |
|---|
Оценка остатка филамента

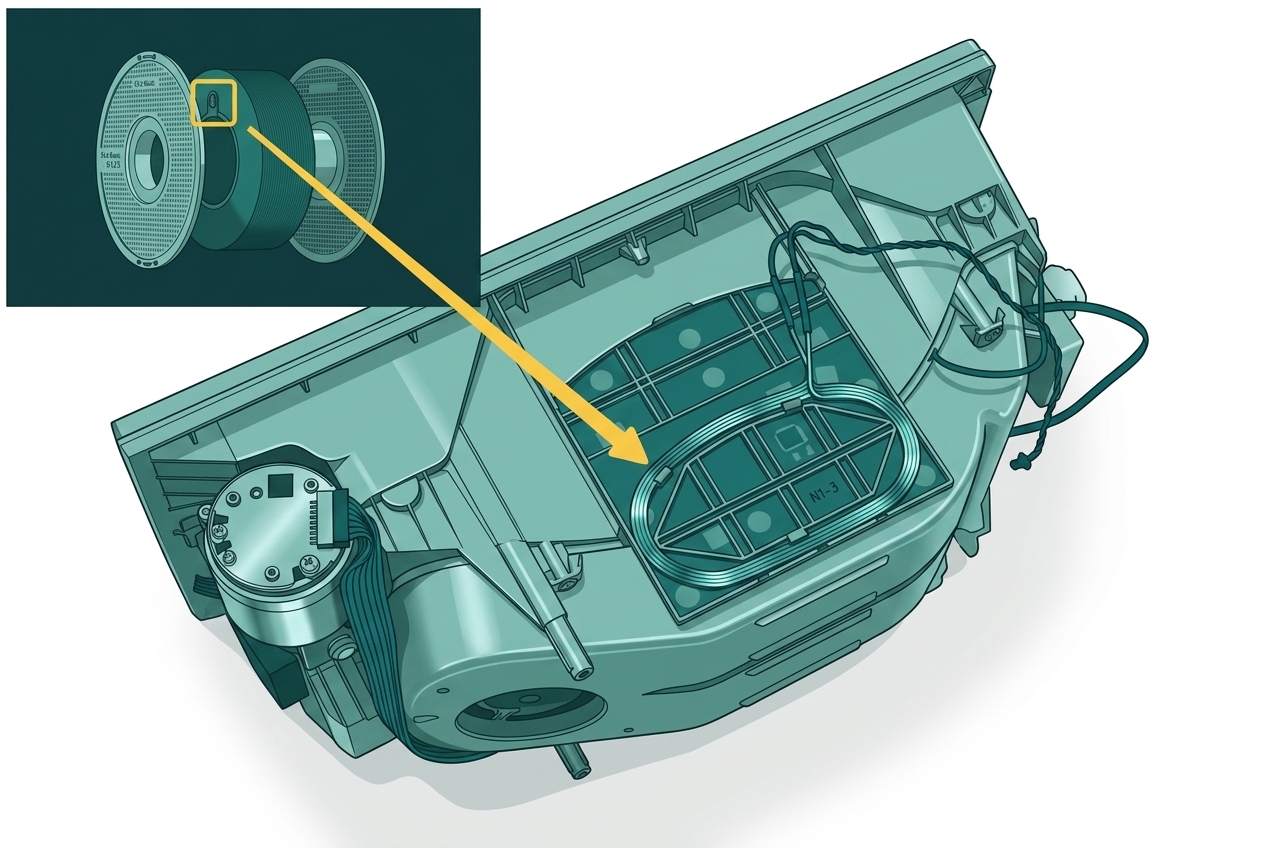

Принцип работы: Остаток филамента оценивается по длине филамента, поданного меткой RFID после одного оборота (полная катушка филамента 1 кг по умолчанию составляет 100% емкости). Если эта функция включена, процесс чтения RFID выполняется дважды: первый раз для чтения информации о филаменте, второй раз для оценки оставшейся емкости.

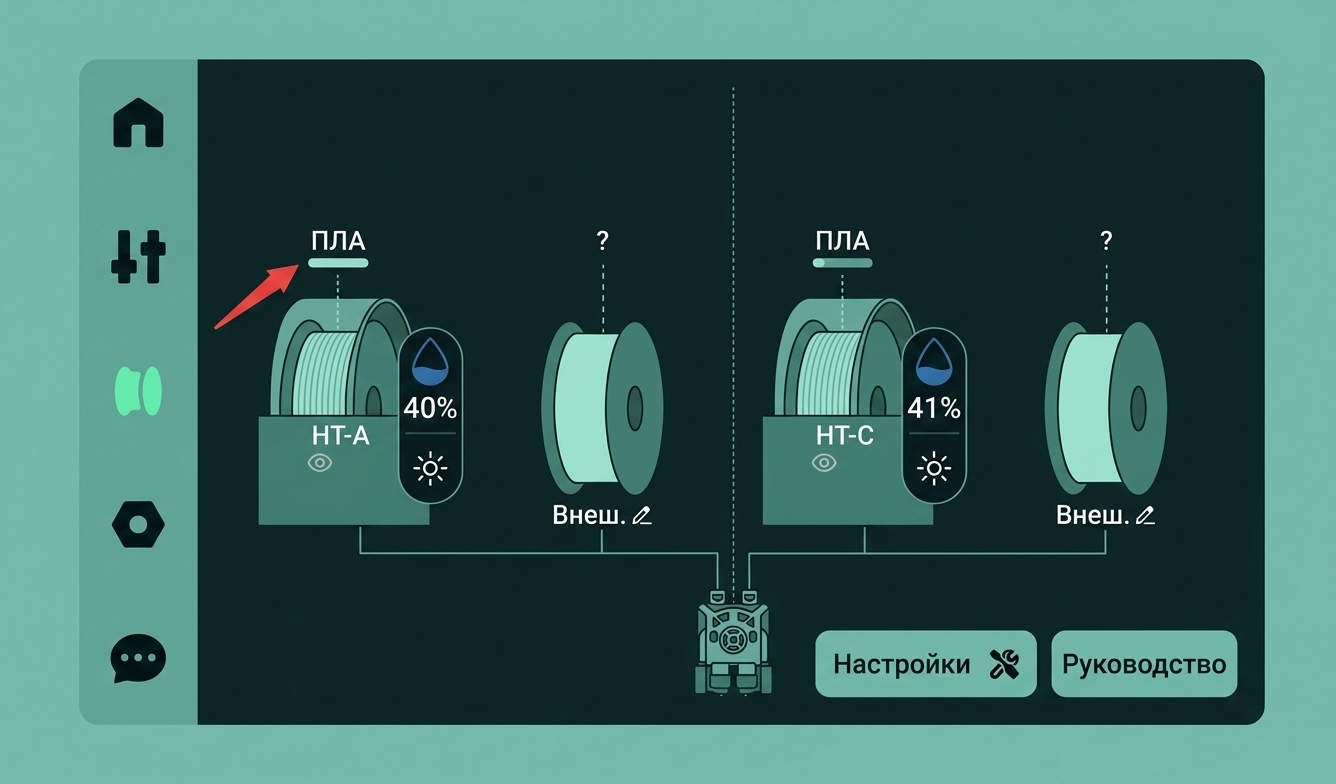

Место отображения: Маленькая горизонтальная полоска под названием филамента показывает оценку оставшегося филамента.

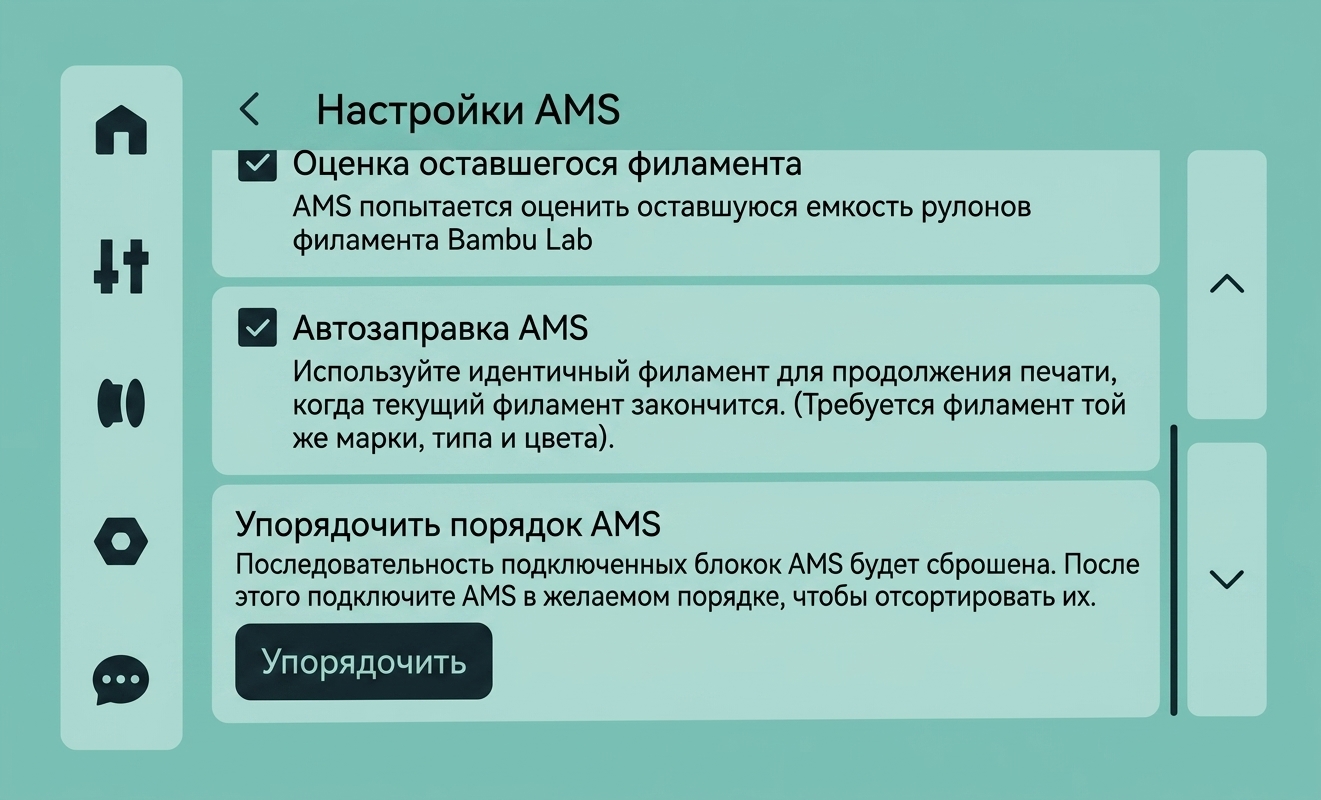

Настройка порядка AMS
Логика порядка по умолчанию: Каждому AMS будет присвоен порядок и отображен на экране. Подключенный напрямую к принтеру через 6-контактный кабель — это AMS A, а каскадные — B, C и D;
Ручной сброс: Нажмите «Настроить» → Переподключите AMS при необходимости.
Автодозаправка AMS
Условия активации:
Свойства филамента должны быть идентичными (бренд, тип и цвет) для формирования связи дозаправки.
Филаменты должны находиться в AMS, подключенном к тому же экструдеру (левый к левому, правый к правому).
Шаги выполнения:
- «Настройки» → «Параметры AMS» → Выберите «Автодозаправка AMS», чтобы активировать функцию автодозаправки.

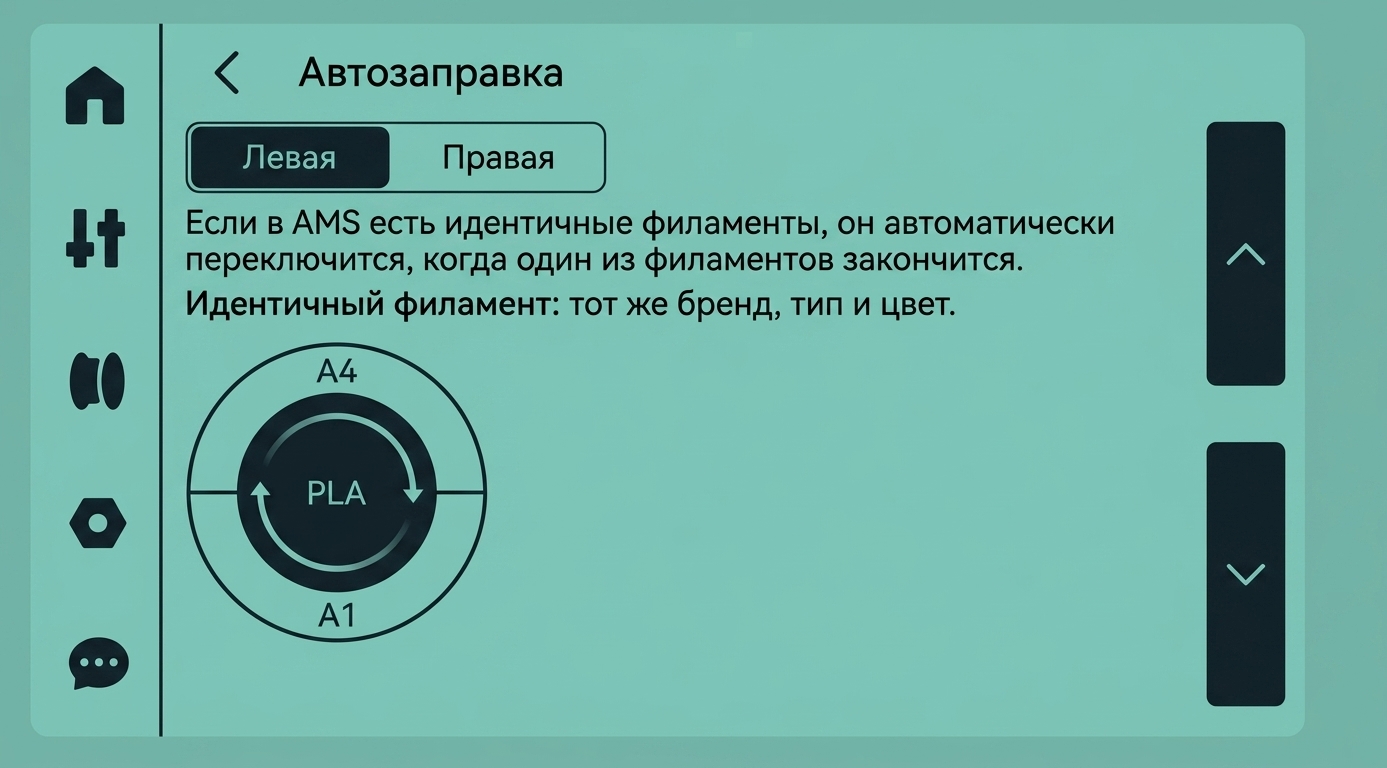

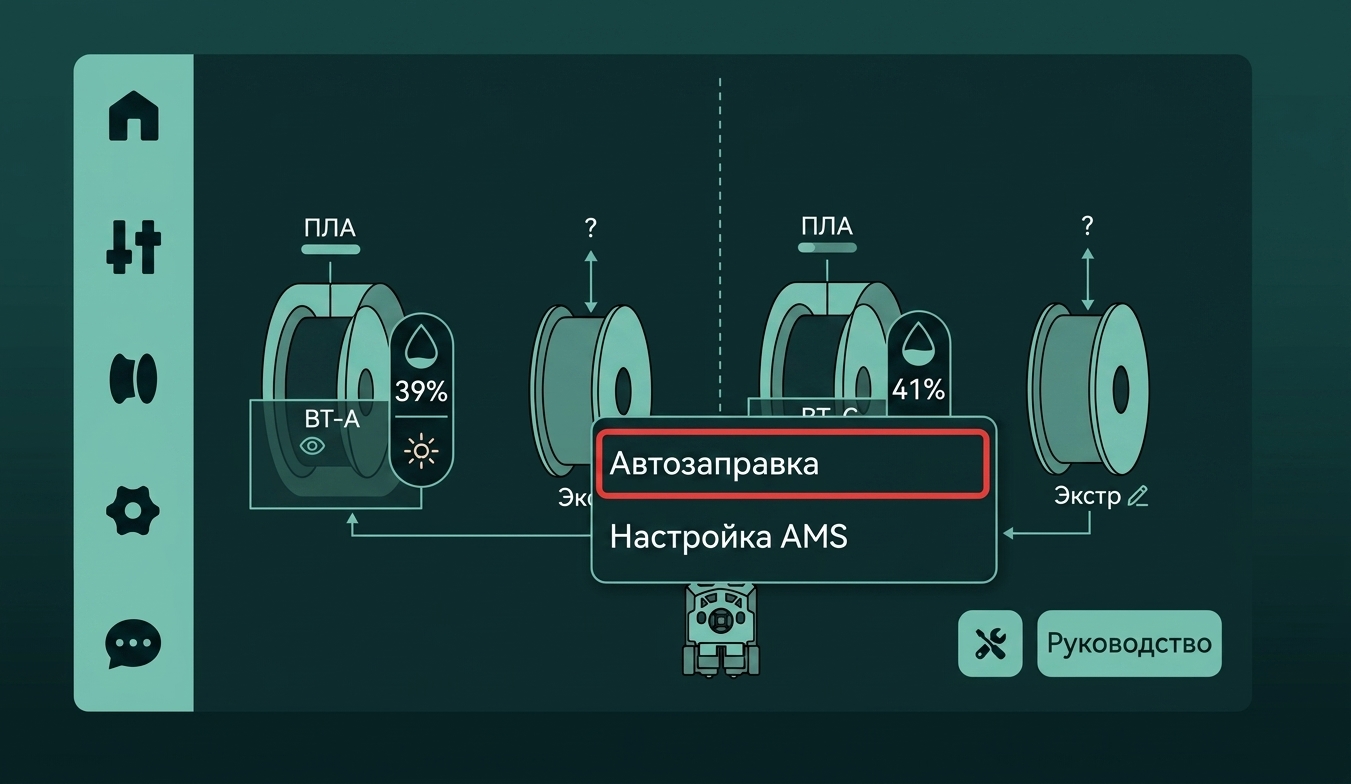

- «Филамент» → «Автодозаправка» → Просмотрите связь дозаправки на страницах левого и правого экструдера.
Сушка филамента
Обзор функции

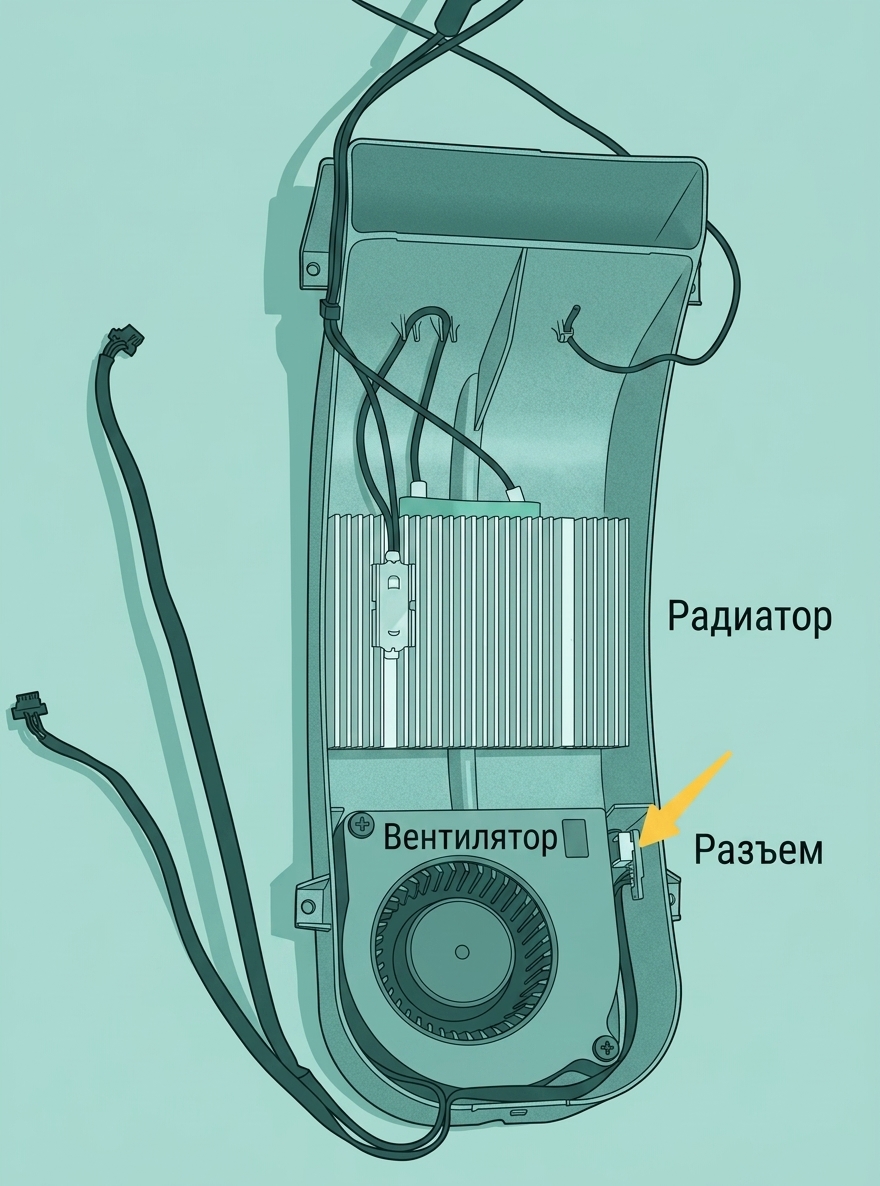

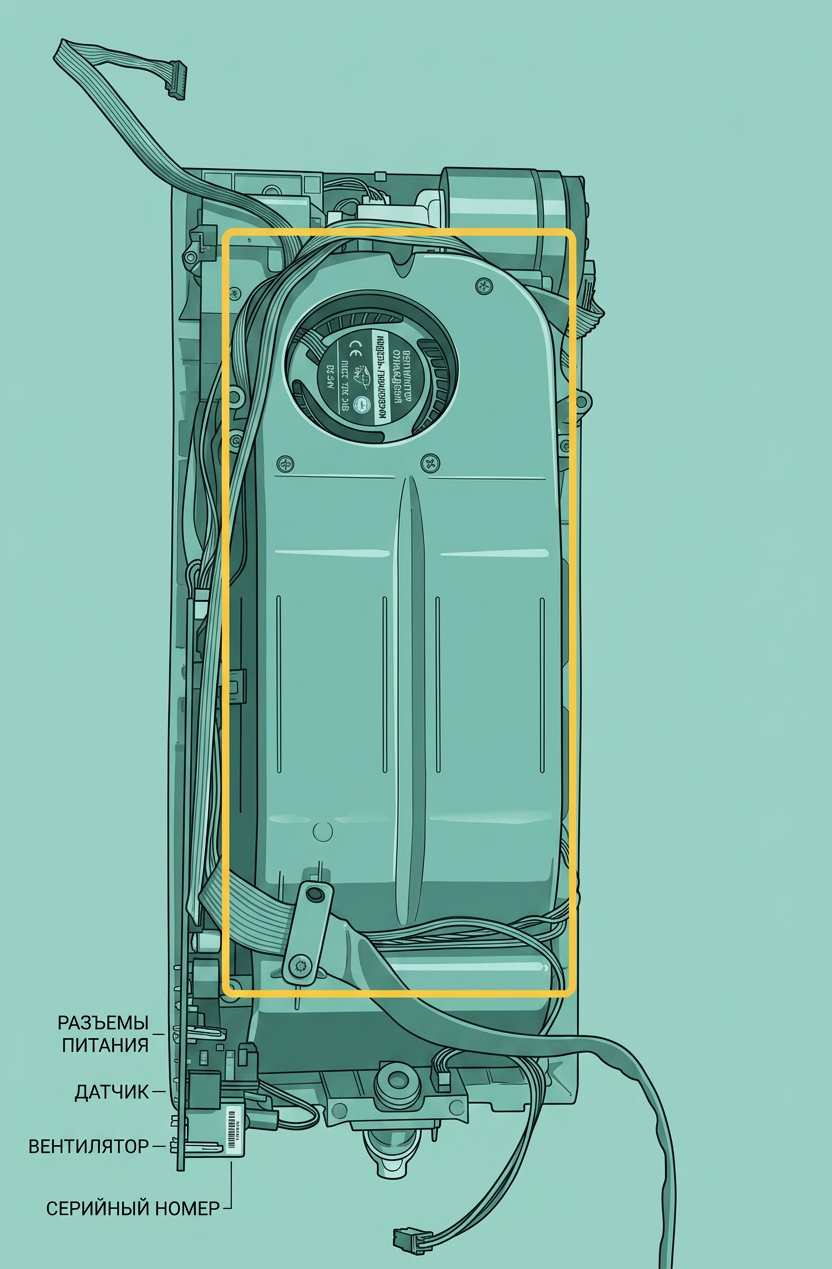

- Аппаратная конфигурация: AMS HT оснащен встроенным модулем нагрева и сушки (расположен под средней рамой), с максимальной температурой сушки 85°C;
- Применимые сценарии: Если филамент влажный, вы можете использовать функцию сушки для его сушки. Все филаменты можно сушить с помощью AMS, но некоторые филаменты требуют температуры сушки выше 85°C и могут не высохнуть полностью, такие как PPS, PPA.
Руководство по эксплуатации
Процесс сушки:

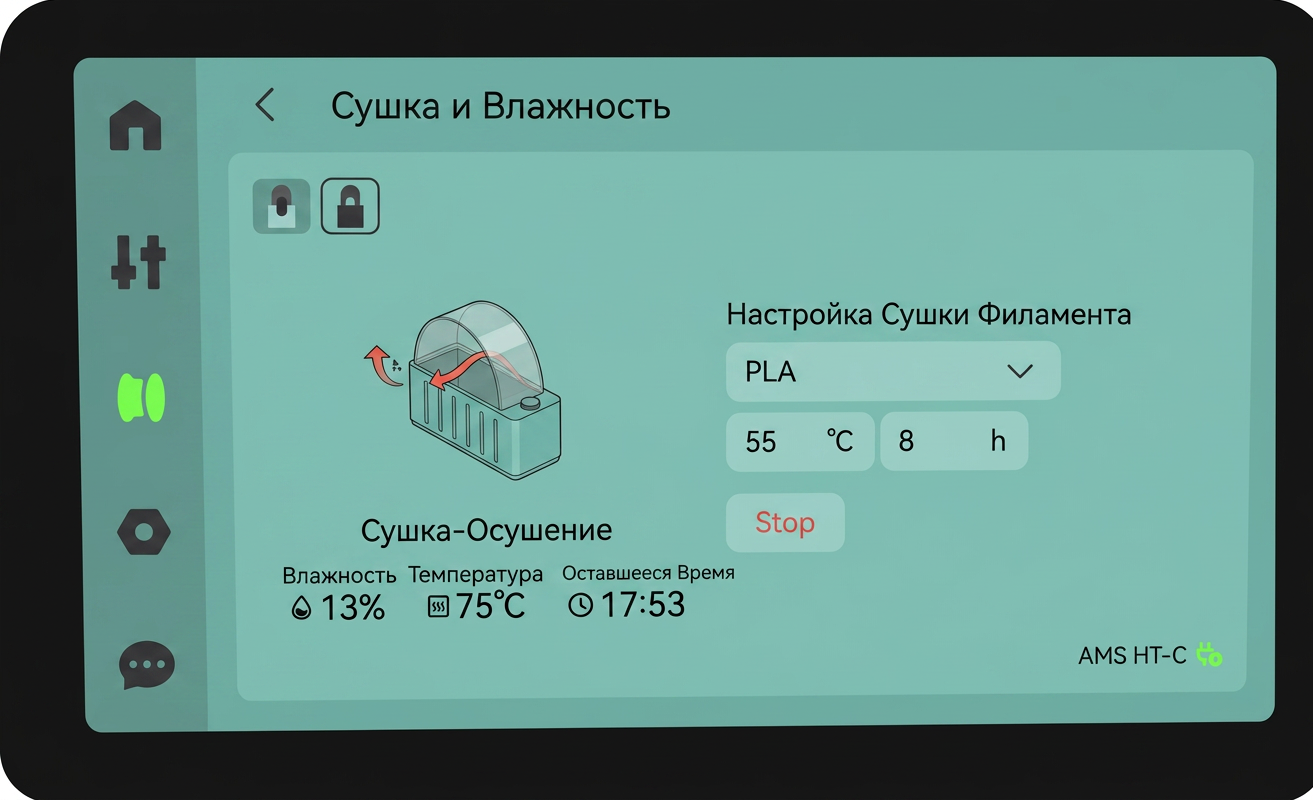

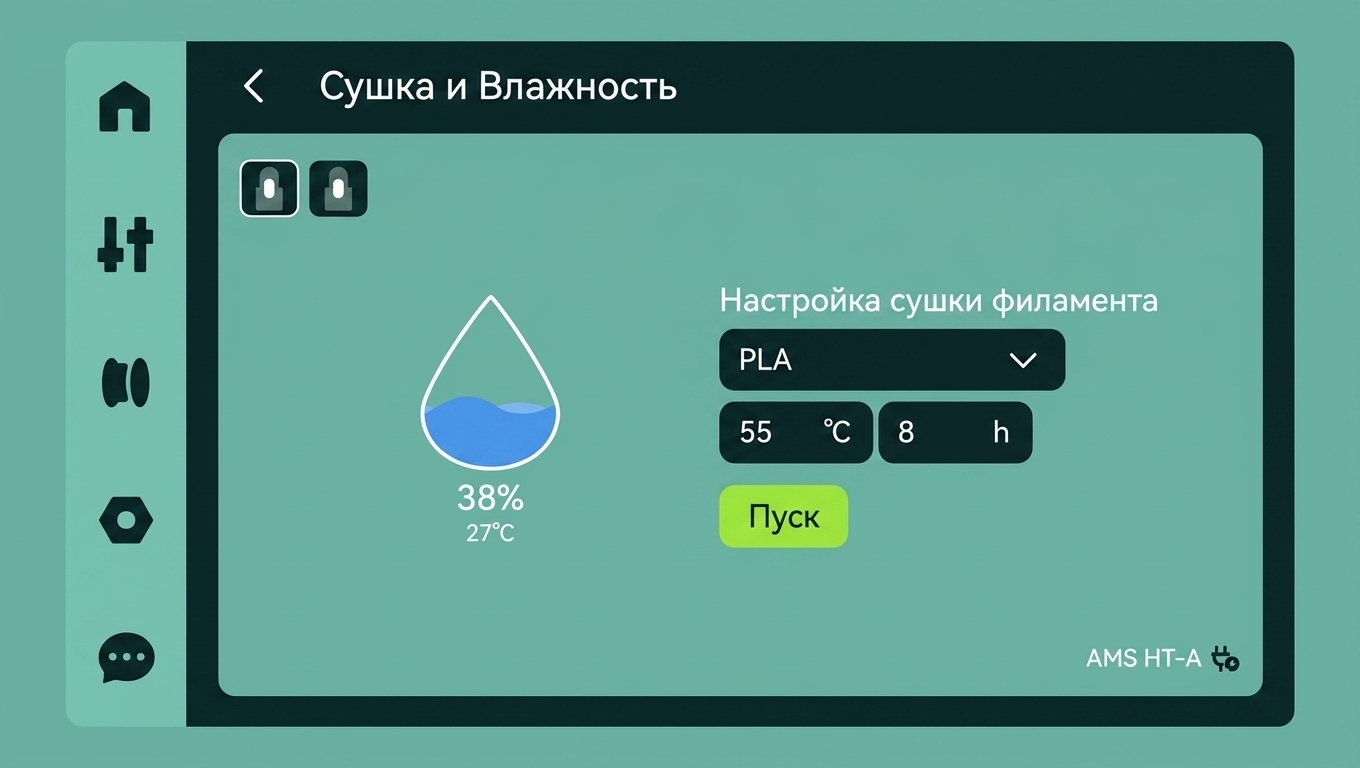

Закройте верхнюю крышку AMS HT → войдите на страницу «Сушка и влажность»;
Выберите филамент для сушки → установите температуру и длительность → начните сушку. При подключении нескольких AMS вы можете переключать устройства по очереди для начала сушки через страницу «Филамент» или переключать AMS в верхнем левом углу страницы сушки.
Примечание

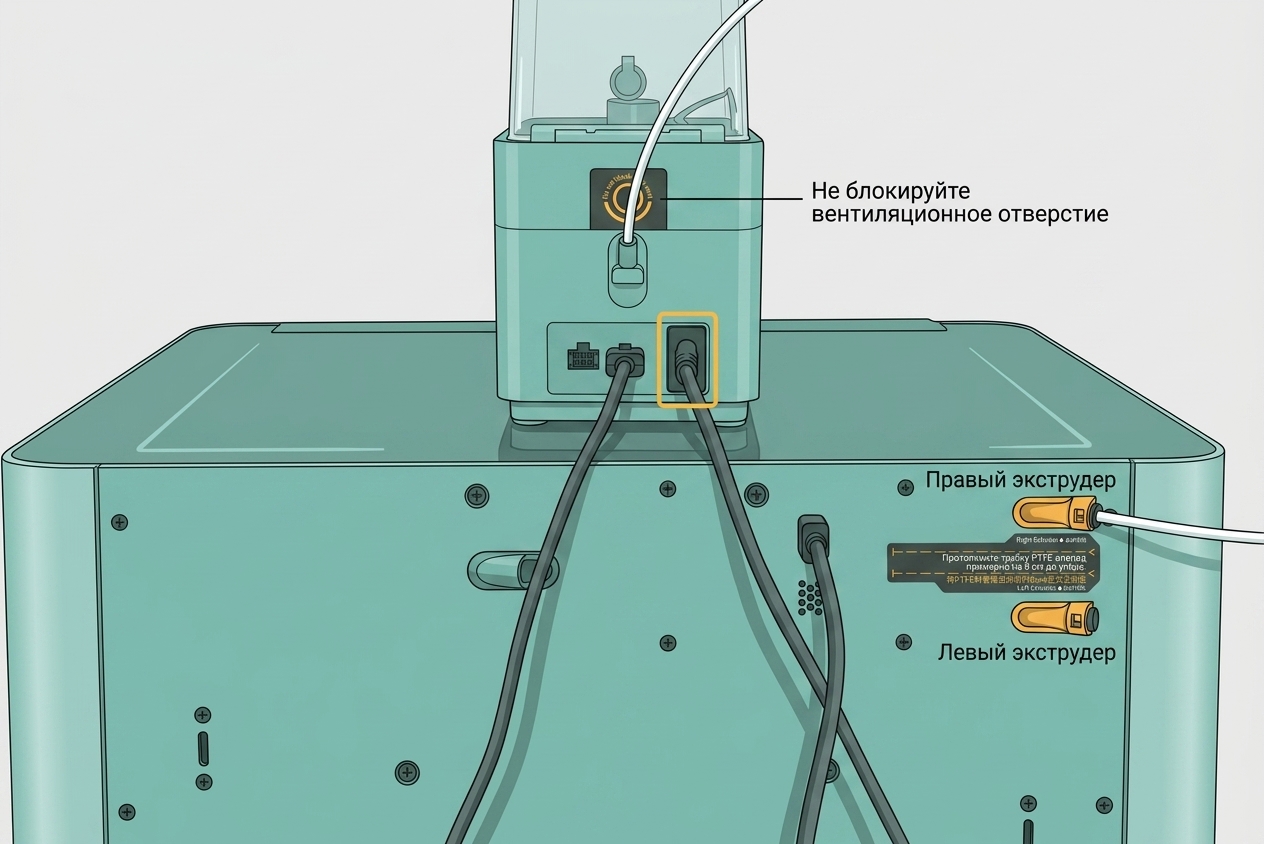

- Требования к питанию: Должно быть питание независимо с использованием стандартного силового кабеля (принтер не может питать функцию сушки AMS HT);
Индикация статуса:
Не подключено к питанию → Значок питания в правом нижнем углу страницы серого цвета, и процесс сушки не может быть запущен;
Подключено к питанию → Значок питания в правом нижнем углу страницы становится зеленым.
Из-за ограниченного внутреннего пространства AMS HT при сушке сильно влажного филамента (например, полностью впитавшего воду PVA) может образоваться конденсат внутри. Если вы заметили капли воды, пожалуйста, ненадолго откройте крышку AMS HT, чтобы выпустить пар и предотвратить возможные короткие замыкания.
Описание метода сушки
Режим 1: Вращательная сушка

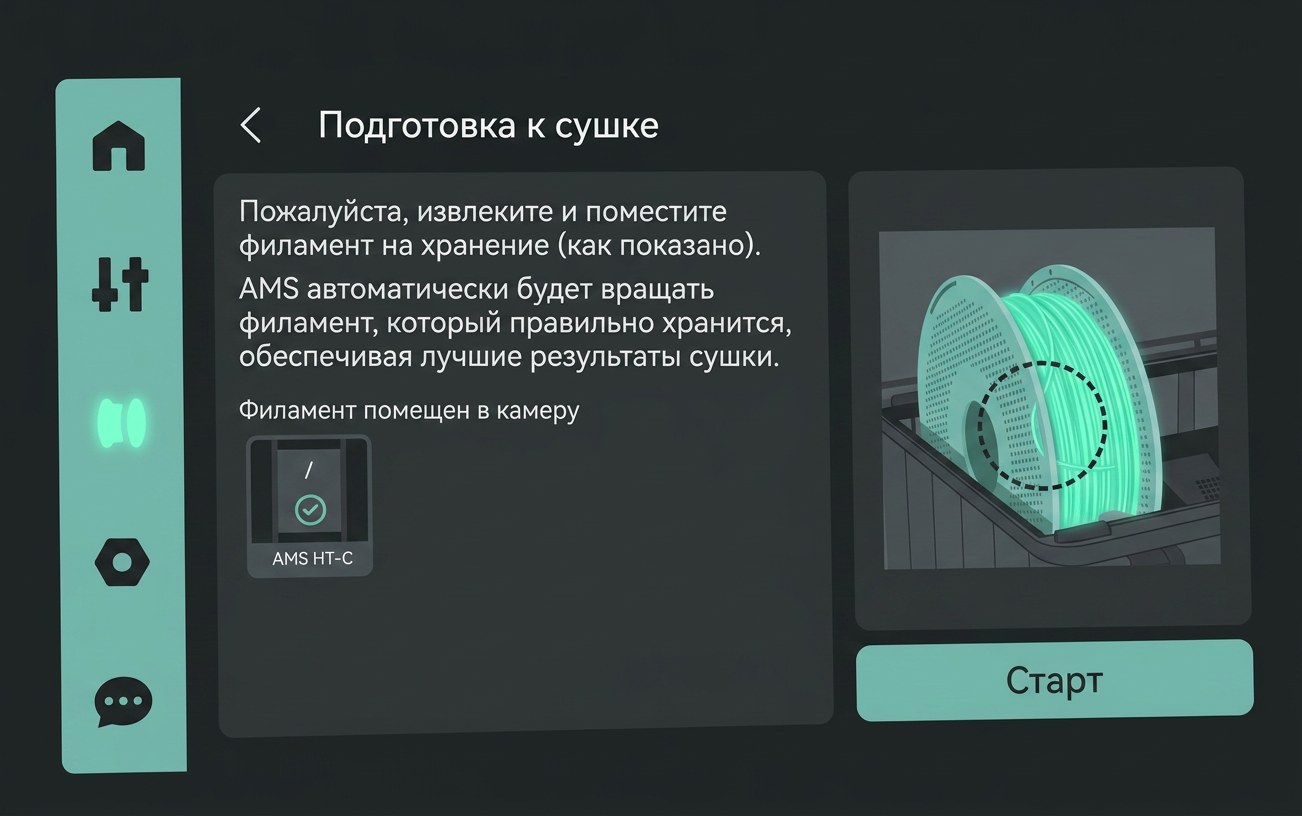

Метод: Вытяните филамент из фидера и храните его на катушке;
Правило вращения катушки: Вращать на 30° каждые 5 минут для равномерной сушки.
Режим 2: Статическая сушка
Не применимо к филаментам: Филаменты с температурой размягчения < температуры сушки (такие как PLA, PVA, Поддержка для PLA/PETG и TPU);
Метод: Вставьте филамент в фидер;
Принцип: Катушка зафиксирована и полагается только на циркуляцию горячего воздуха для сушки.
Управление забором и выпуском воздуха
Функция:

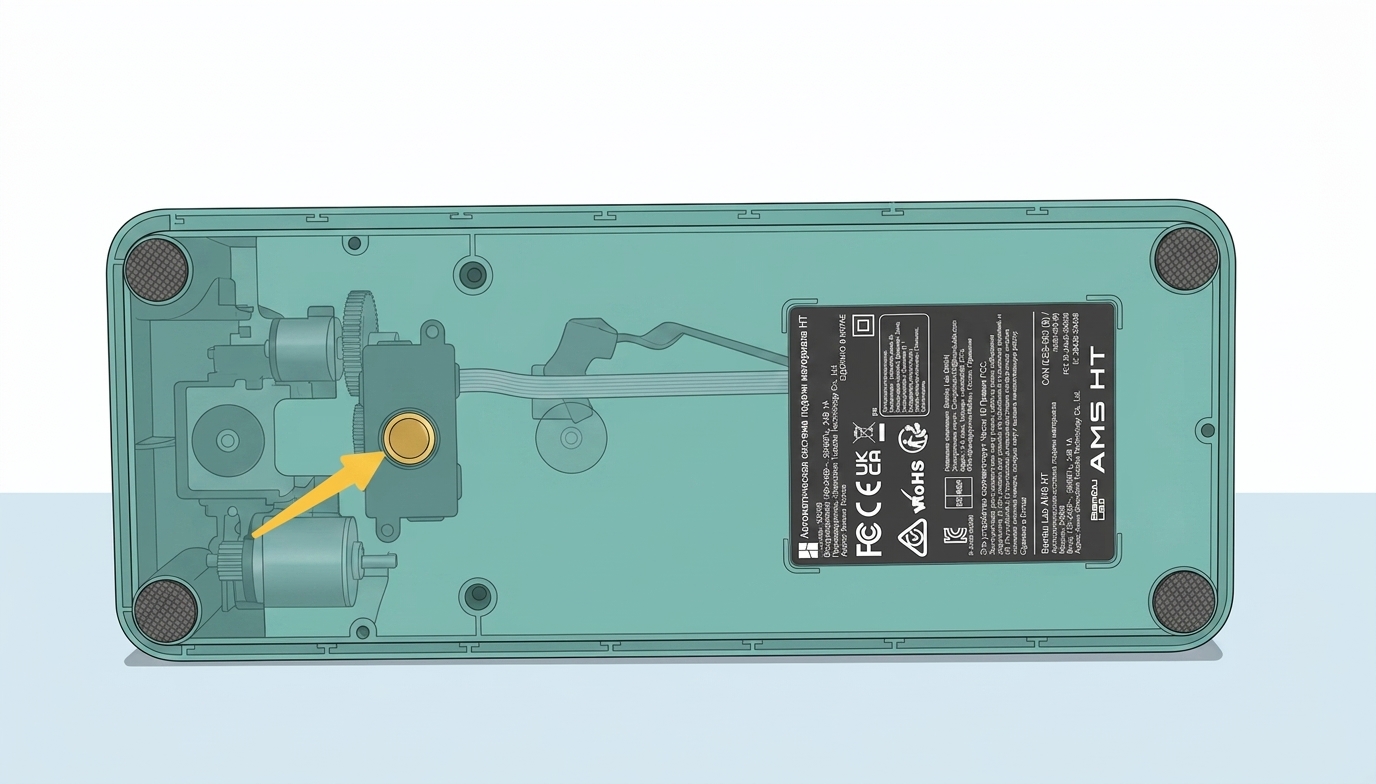

AMS HT оснащен активным забором и выпуском воздуха. Во время сушки AMS откроет забор и выпуск воздуха для удаления влаги через внешнюю циркуляцию.
Логика работы:
Состояние без сушки: Забор и выпуск воздуха закрыты, чтобы предотвратить попадание влажного воздуха;
Начало сушки: Забор и выпуск воздуха открываются и закрываются один раз, предупреждая пользователя о начале сушки и одновременно выполняя самопроверку;
Температура камеры ниже целевого значения во время процесса сушки: Забор и выпуск воздуха закрыты для быстрого повышения температуры камеры;
Температура камеры достигает целевого значения во время процесса сушки: Забор и выпуск воздуха открываются для удаления влажного воздуха из камеры;
Проверка перед подачей: Перед началом подачи AMS, если температура камеры выше температуры размягчения филамента, который будет загружен, вентилятор включится на период охлаждения, и подача не начнется, пока температура камеры не упадет.
| Сушка-Нагрев | Сушка-Удаление влаги |
|---|---|
 |
 |
Мониторинг влажности
AMS HT имеет датчик в модуле сушки, который может использоваться для обнаружения влажности и температуры внутри AMS.

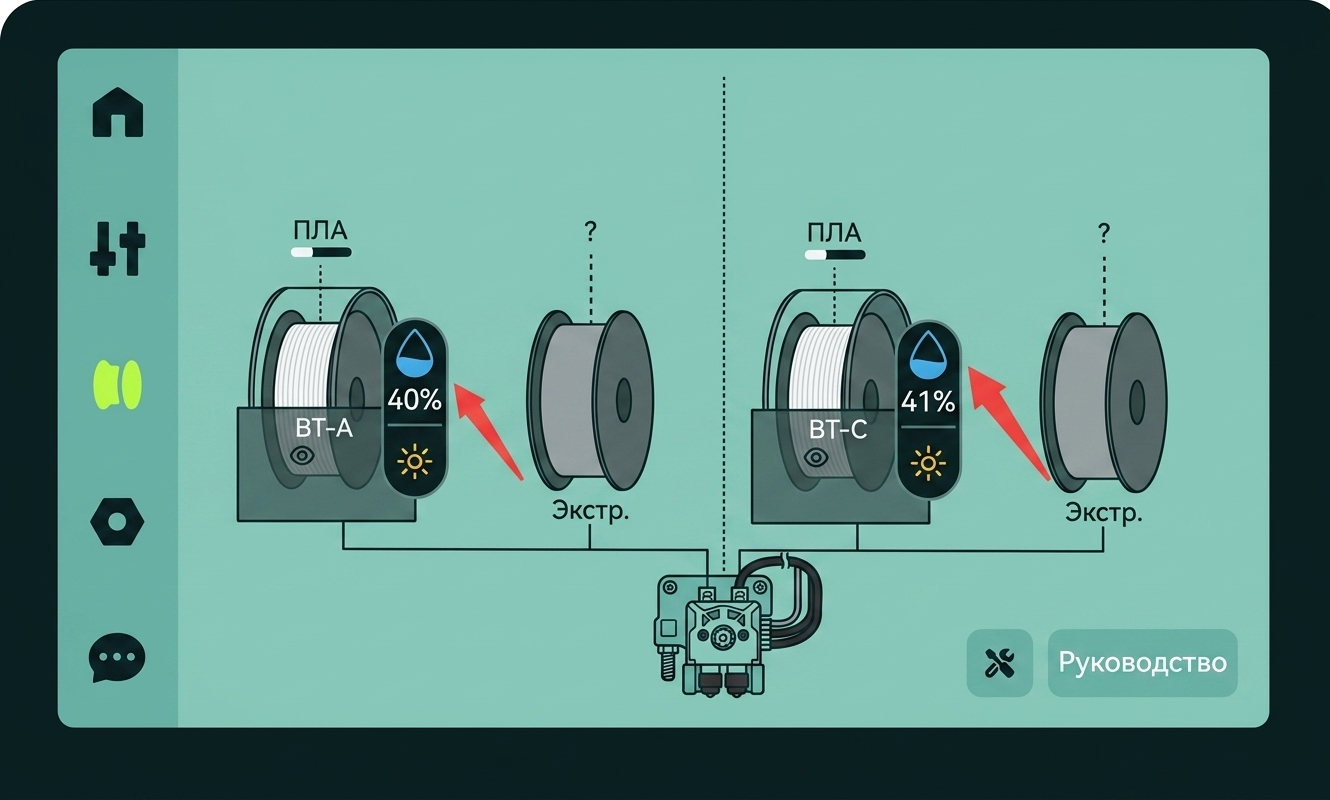

- Путь просмотра: «Филамент» → Нажмите на значок влажности AMS → Войдите на страницу «Сушка и влажность»;
- Содержимое отображения: Нажмите на значок в верхнем левом углу, чтобы переключаться между различными устройствами и просматривать данные о влажности и температуре в реальном времени для каждого AMS.
Автонастройка
При запуске задачи многоцветной печати будет автоматически назначена наиболее эффективная схема печати с двумя экструдерами. Вы также можете настроить выбор филамента в окне для отправки задач печати. Подробности см.: Введение в стратегию группировки филаментов для принтеров с двумя соплами
Рабочий процесс AMS
Загрузка/Выгрузка

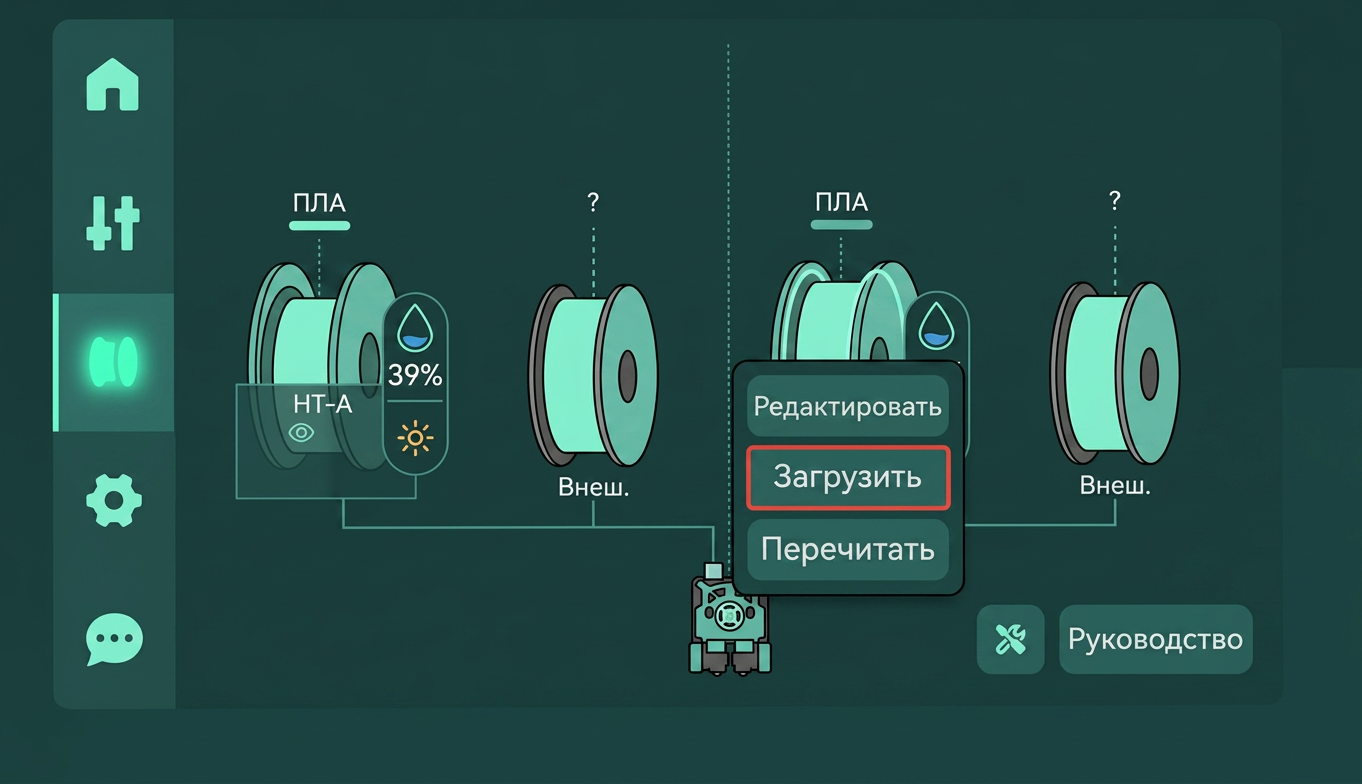

Загрузка: Выберите слот → нажмите кнопку «Загрузка» или отправьте задачу печати, и AMS HT автоматически загрузит филамент.

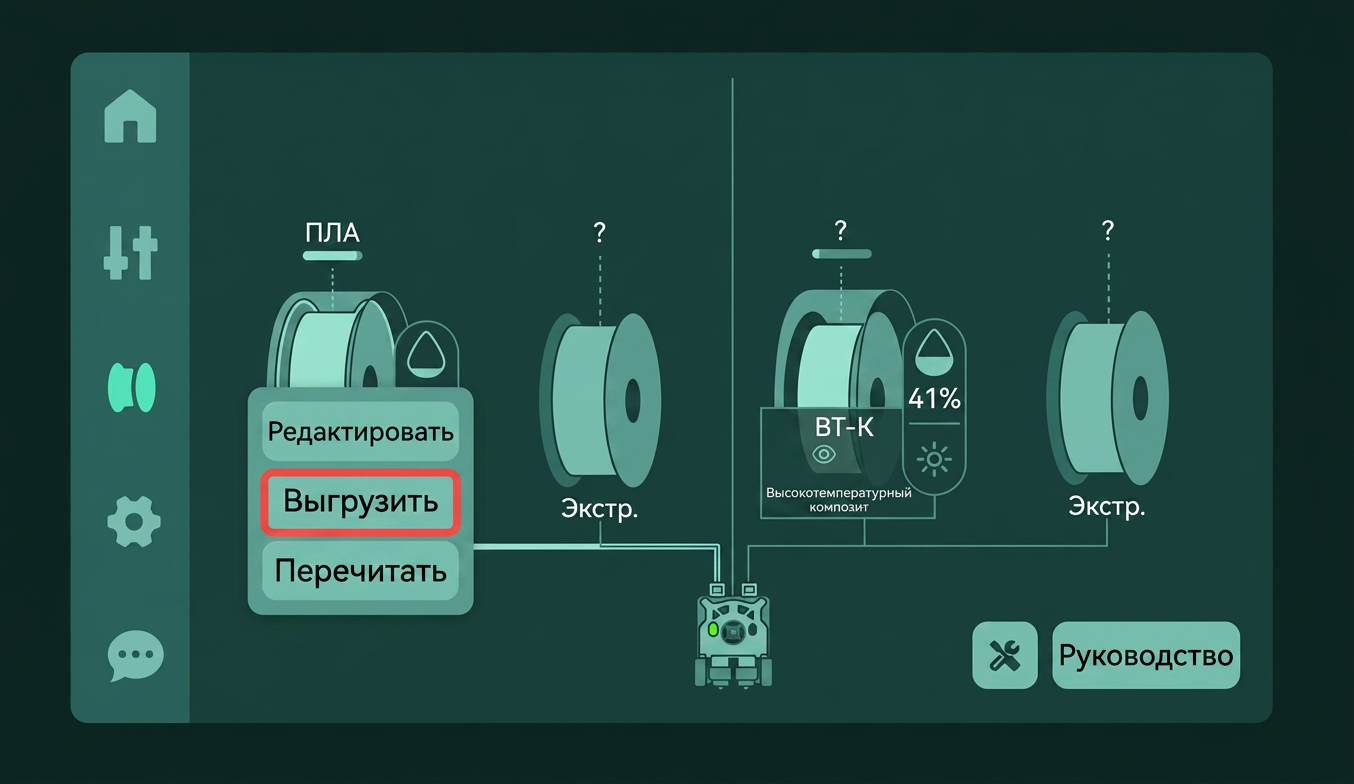

Выгрузка: Слот загружен → Нажмите «Выгрузка», чтобы автоматически вытолкнуть филамент. Филамент также будет автоматически вытолкнут в конце печати, но он не будет автоматически вытолкнут, если задача печати завершена вручную. Во время процесса выгрузки фидер и мотор филамента работают одновременно. Фидер отвечает за вращение катушки, а мотор Hub филамента тянет филамент назад, пока он не вернется внутрь AMS.
Запуск многоцветной задачи печати
Вы можете обратиться к Wiki для запуска многоцветной задачи печати: Первая печать H2D Combo
Режим помощи при подаче
Во время печати AMS помогает подавать или втягивать филамент в соответствии с сигналом от буфера (обратная связь положения слайдера, сопротивление статуса);
AMS перейдет в режим помощи при подаче после того, как филамент будет подан в экструдер и вернется в режим простоя после перезапуска. Режим помощи при подаче определяет только, продолжать ли подачу, в зависимости от обратной связи буфера, независимо от того, идет печать или нет.
Статус светодиодов
| № | Статус LED | Статус AMS HT |
| Статус ошибки (красный свет) | ||
| 1 | Красный свет мигает | Связь AMS нарушена, и принтер не может обнаружить AMS. |
| 2 | Красный свет дышит | 1. При начале печати в соответствующие слоты не был вставлен филамент. После вставки филамента в фидер он вернется в нормальное состояние; 2. Аномальное состояние во время сушки; 3. Когда модуль сушки простаивает, NTC отключен или температура воздуховода слишком высока. Проверьте, плотно ли вставлены кабели каждого компонента. |
| 3 | Красный свет горит постоянно | Филамент не обнаружен фидером, но обнаружен Филаментным Hub. Возможно, филамент сломан внутри Филаментного Hub. |
| 4 | Красный свет мигает одиночно | Возможно, слот не смог подать филамент, и филамент обнаружен фидером, но не обнаружен филаментным Hub. Филамент находится внутри AMS. Необходимо проверить, работает ли фидер должным образом. |
| Нормальное состояние (белый свет) | ||
| 1 | Белый свет мигает по очереди | Когда AMS включается и инициализируется, белые светодиоды мигают по очереди, и после завершения инициализации четыре слота остаются включенными. |
| 2 | Белый свет горит постоянно | 1. После включения и инициализации AMS или при пробуждении экрана все четыре слота имеют вставленный филамент (светодиод в слоте с вставленным филаментом загорится при пробуждении экрана) 2. В процессе предзагрузки, чтения RFID или печати (включая загрузку и выгрузку). |
| 3 | Белый свет не горит | 1. После выключения экрана в течение 15 минут в слоте не было предзагрузки, чтения RFID или печати (включая загрузку и выгрузку), и белый свет выключается; 2. При предзагрузке или чтении RFID белый свет загорится снова, и белый свет погаснет через 10 секунд после окончания действия; 3. После завершения инициализации при включении AMS в течение 20 минут не было действий предзагрузки, чтения RFID или печати (включая загрузку и выгрузку), и белый свет выключен. |
| 4 | Белый свет дышит одновременно | Нормальный статус сушки |
