В этом руководстве показано, как заменить нагреваемый стол на A1
Примечание:
Новая версия нагреваемого стола не имеет четырех силиконовых крышек. Кроме того, для каждого винта предусмотрено только одно отверстие. Новые и старые версии будут поставляться случайным образом.
Старая и новая версии отличаются только наличием силиконовых крышек и отверстий под винты, что не влияет на нормальную работу. Обновление необходимо для предотвращения неправильной установки при замене.

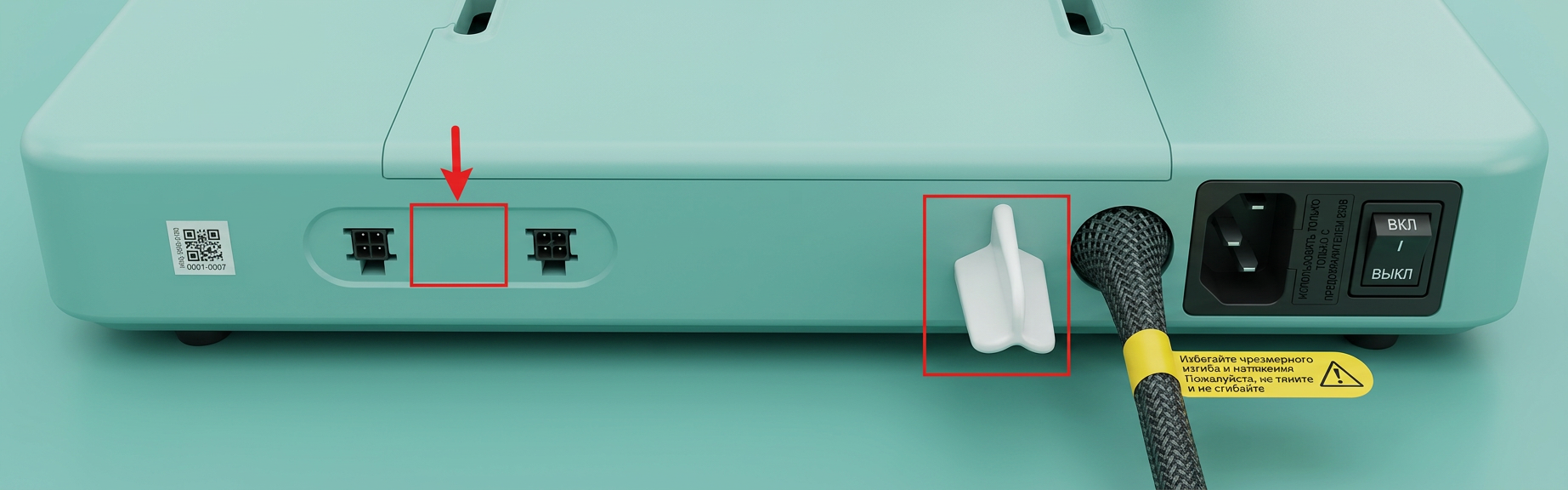

Белый силиконовый стопор больше не производится. В последующих партиях отдельный нагреваемый стол будет обновлен для использования заднего стопора звездчатой формы.
Список винтов
| Модель | Место установки | Рисунок | Модель | Место установки | Рисунок |
|---|---|---|---|---|---|
| BT3-27 | Коробка кабелей (1 шт.) |
![]() |

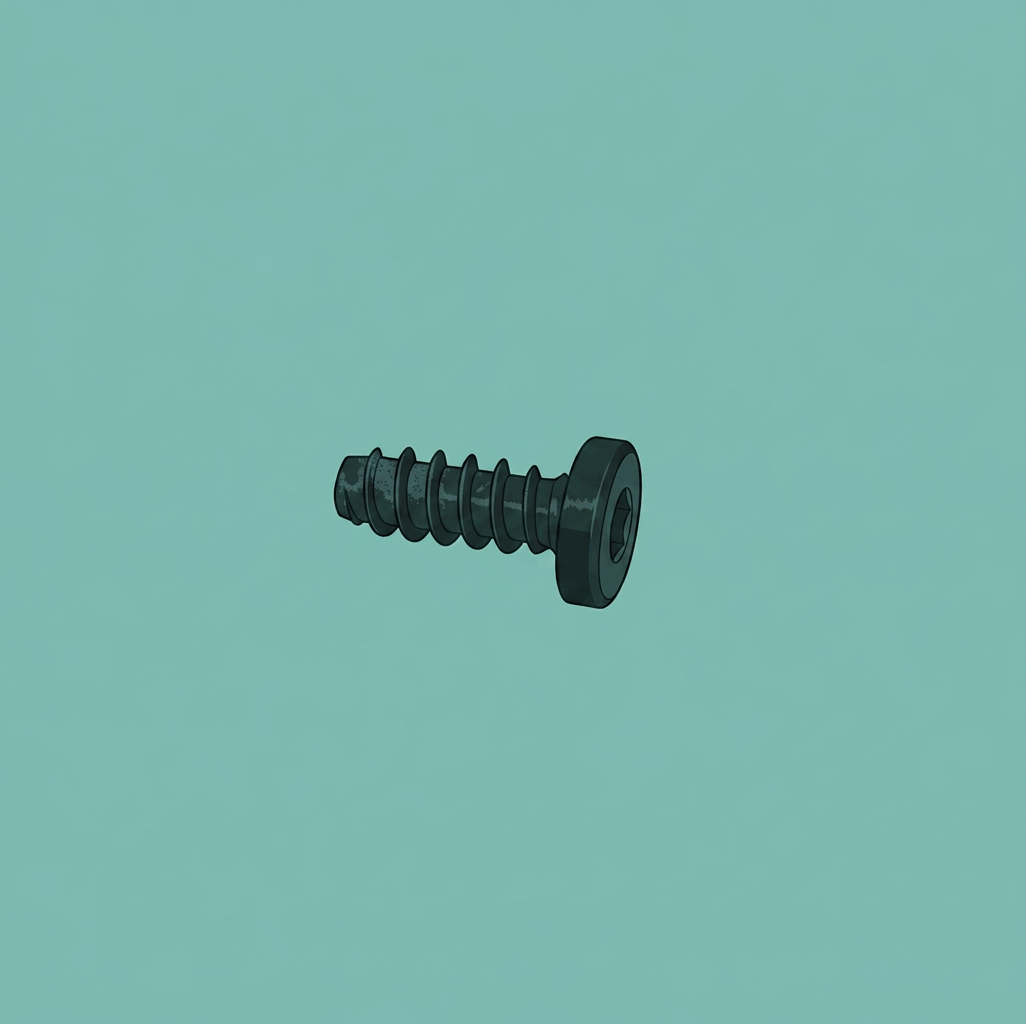

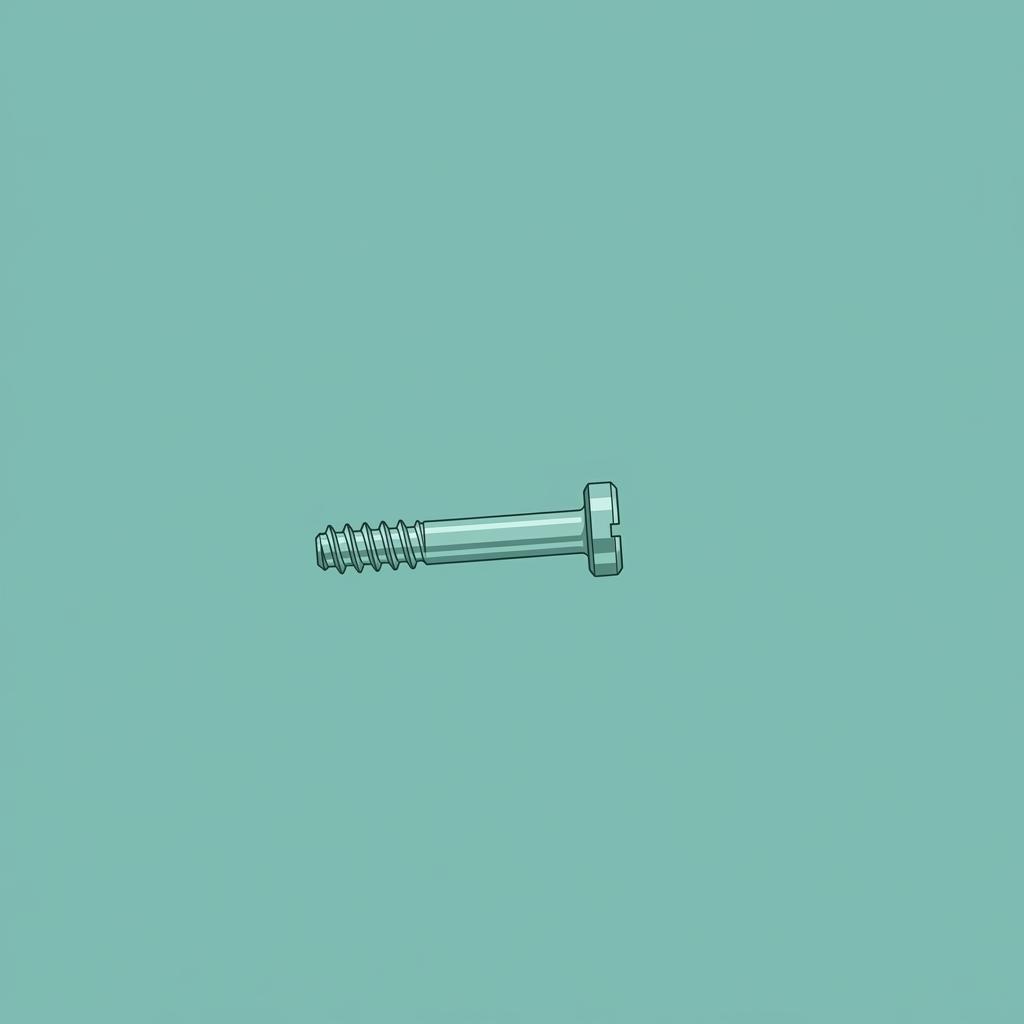

BT3-8 | Нижняя крышка (16 шт.) |
![]() |

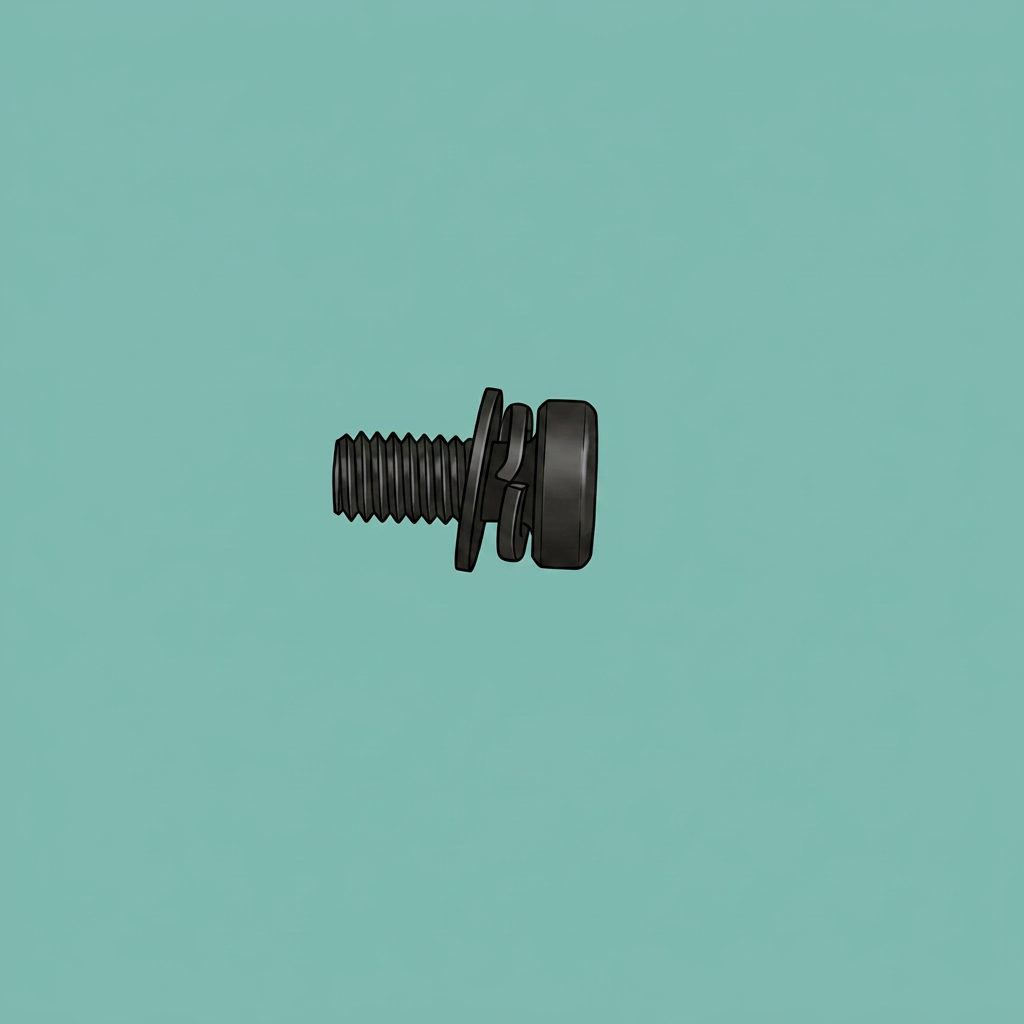

| Заземляющий провод (1 шт.) |
![]() |

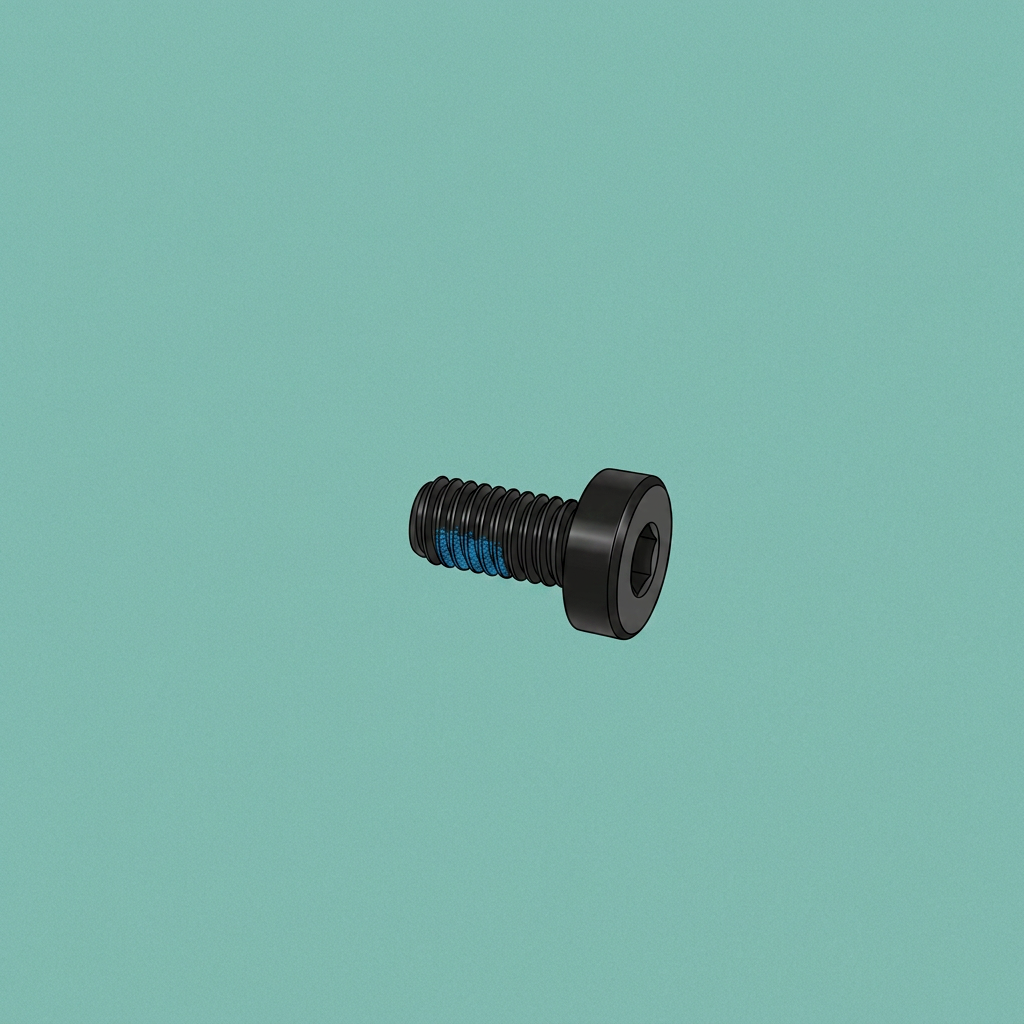

M3-6 | Нагреваемый стол (4 шт.) |
![]() |
Когда использовать?
Это руководство следует использовать, если нагреваемый стол A1 неисправен и требует замены. Его также можно использовать, если кабель нагреваемого стола поврежден. Общие проблемы, вызванные нагреваемым столом A1:
- Нагреваемый стол не нагревается
- Поверхность нагреваемого стола повреждена
- Кабель нагреваемого стола неисправен
- Рекомендуется службой поддержки Bambu Lab
Необходимые инструменты и материалы

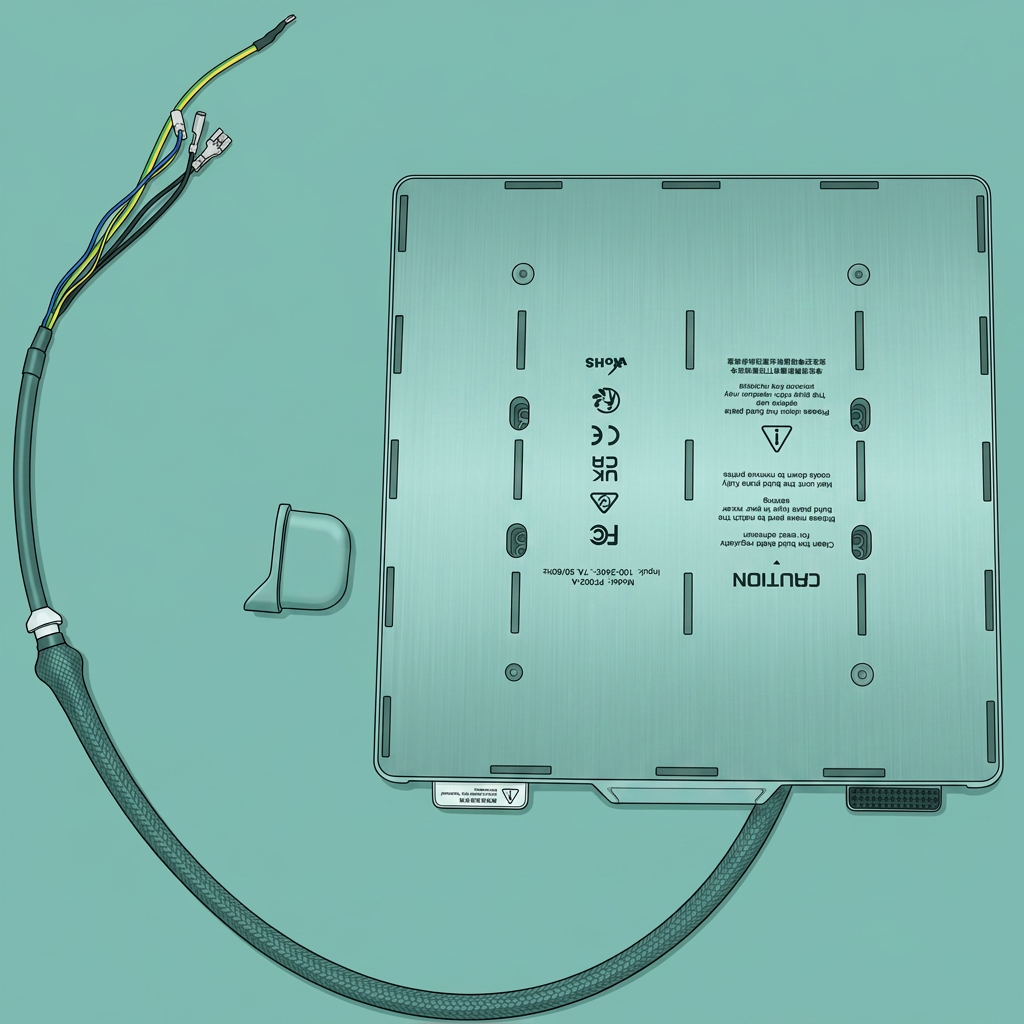

- Нагреваемый стол Bambu Lab для A1
- Шестигранный ключ H2.0
- Ориентировочное время выполнения: 30-45 минут
Предупреждение о безопасности
Bambu Lab недавно получила сообщения о нестабильных показаниях температуры и проблемах с нагревом A1. Всестороннее расследование показало, что кабель, соединяющий нагреваемый стол и основание A1, подвержен преждевременному износу.
Потенциальные дефекты A1 могут привести к перегреву, потере питания или, в редких случаях, даже к короткому замыканию или возгоранию частей A1 или окружающих предметов, что подвергает пользователей и окружающих риску ожогов и поражения электрическим током.
ВАЖНО!
Крайне важнообесточить принтер перед выполнением любых работ по обслуживаниюпринтера и его электроники, включая провода печатающей головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и созданию опасной ситуации.
При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включен. Это, кроме того, может повредить электронику принтера.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по обслуживанию.
Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Видео-руководство
Мы настоятельно рекомендуем посмотреть видео по установке перед следованием этому руководству. Это поможет понять процесс, необходимый для замены нагреваемого стола на A1.
Шаги по снятию старого узла нагреваемого стола
1. Подготовка принтера
Начните с осторожного вытягивания нагреваемого стола к задней части принтера. Затем, как показано на изображении ниже, осторожно надавите на боковые стороны оси X в сторону верхней секции принтера.
Когда ось X достигнет верха, как показано на изображении ниже, вы можете перейти к следующему шагу.
2. Снятие нагреваемого стола с принтера
Начните с снятия четырех силиконовых крышек с нагреваемого стола. Это откроет доступ к винтам.

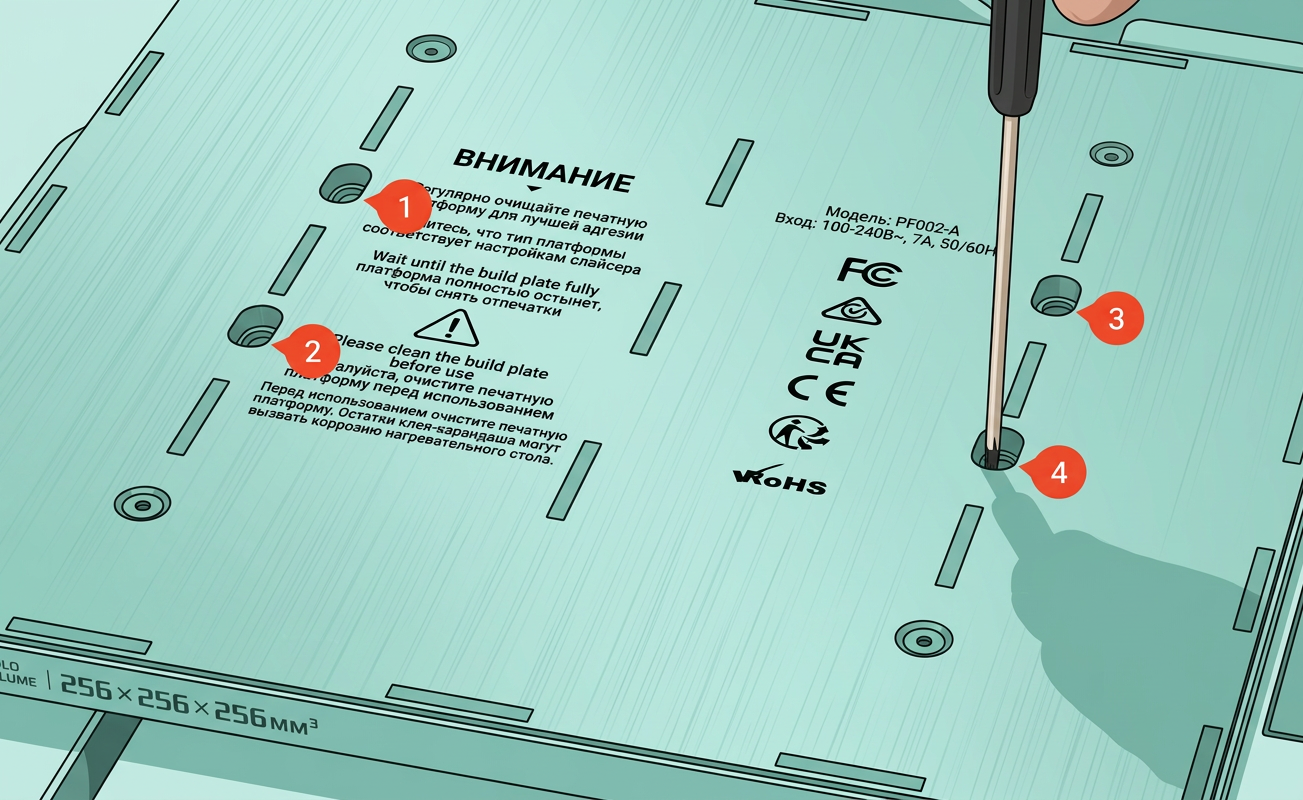

После снятия силиконовых крышек вы можете открутить четыре винта (M3×6), удерживающие нагреваемый стол, прикрепленный к оси Y.

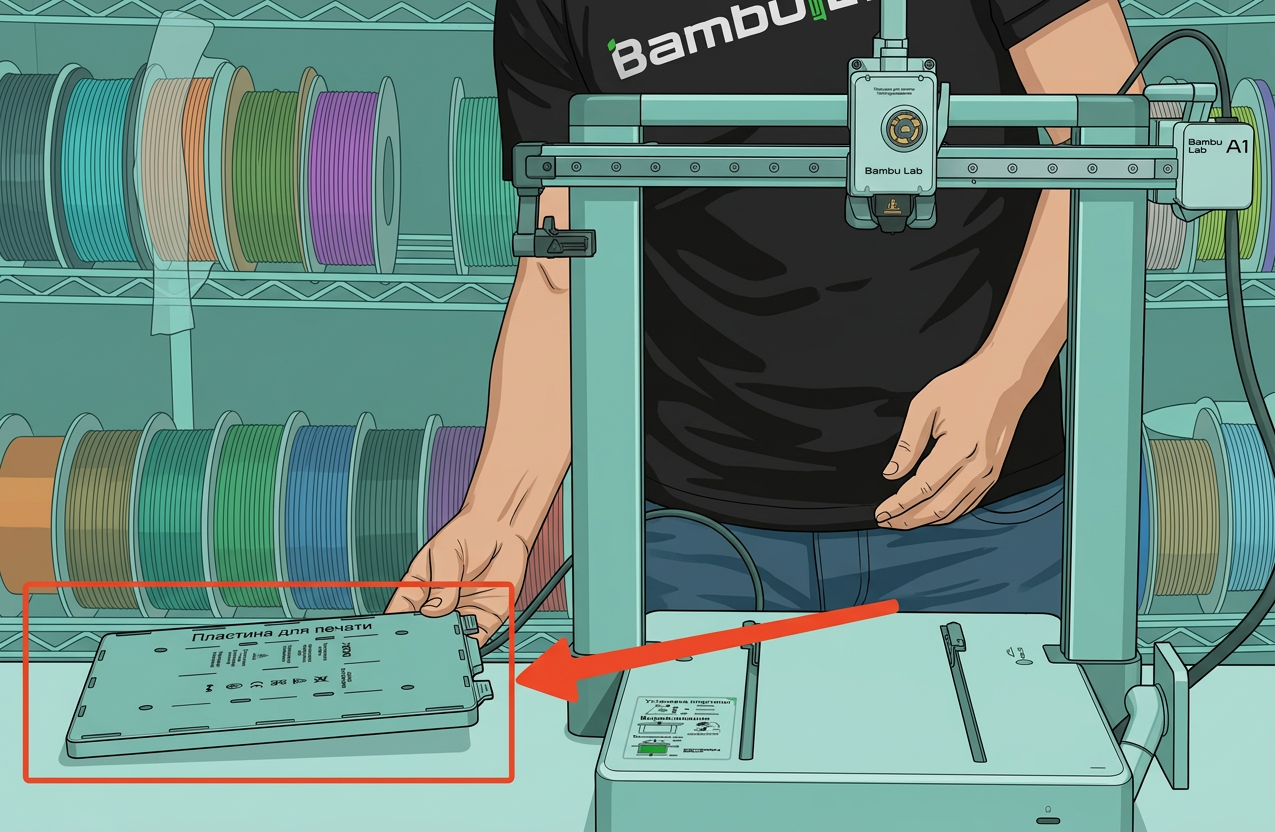

После снятия винтов нагреваемый стол больше не закреплен на основании принтера. Осторожно поднимите нагреваемый стол и поместите его сбоку от принтера.
3. Установите принтер на бок
Чтобы получить доступ к нижней части машины, нам нужно установить принтер на бок. Начните с размещения коробки с филаментом сбоку от машины, затем наклоните принтер, как показано на изображении ниже. Левая стойка оси Z должна опираться на коробку, чтобы избежать повреждения очистителя филамента.
Выполняйте эту операцию осторожно, чтобы не натянуть кабель нагреваемого стола, который находится сбоку, и не уронить его.
Принтер будет опираться на углы, показанные на изображении ниже:
4. Отсоедините провода и снимите коробку кабелей

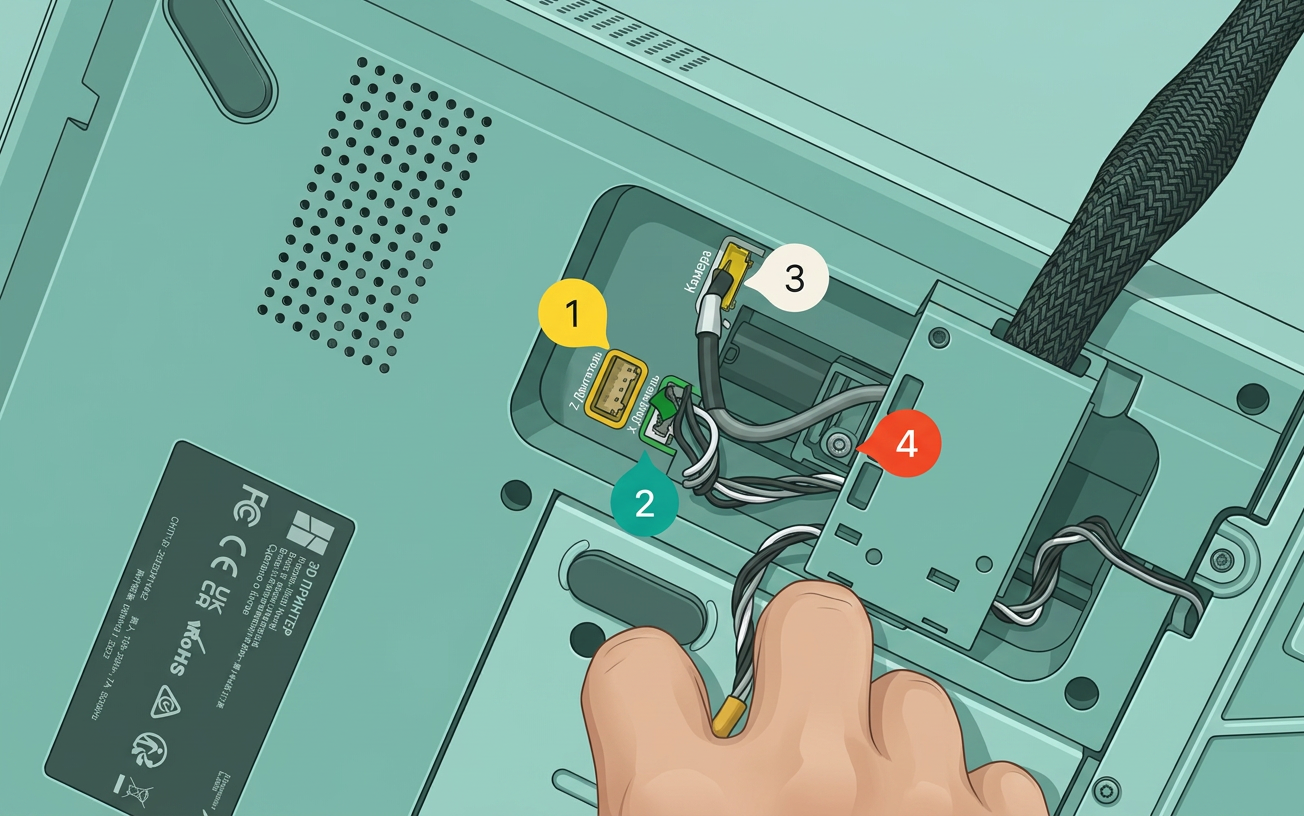

На следующем шаге необходимо отсоединить кабели камеры, мотора X и мотора Z. Затем снимите винт, удерживающий коробку кабелей на месте. 1. Кабель мотора Z 2. Кабель мотора X 3. Кабель камеры 4. Винт, удерживающий коробку кабелей (BT3×27)
Вы сможете просто отодвинуть кабельный блок назад, чтобы отключить USB-кабель.
5. Снимите нижние крышки

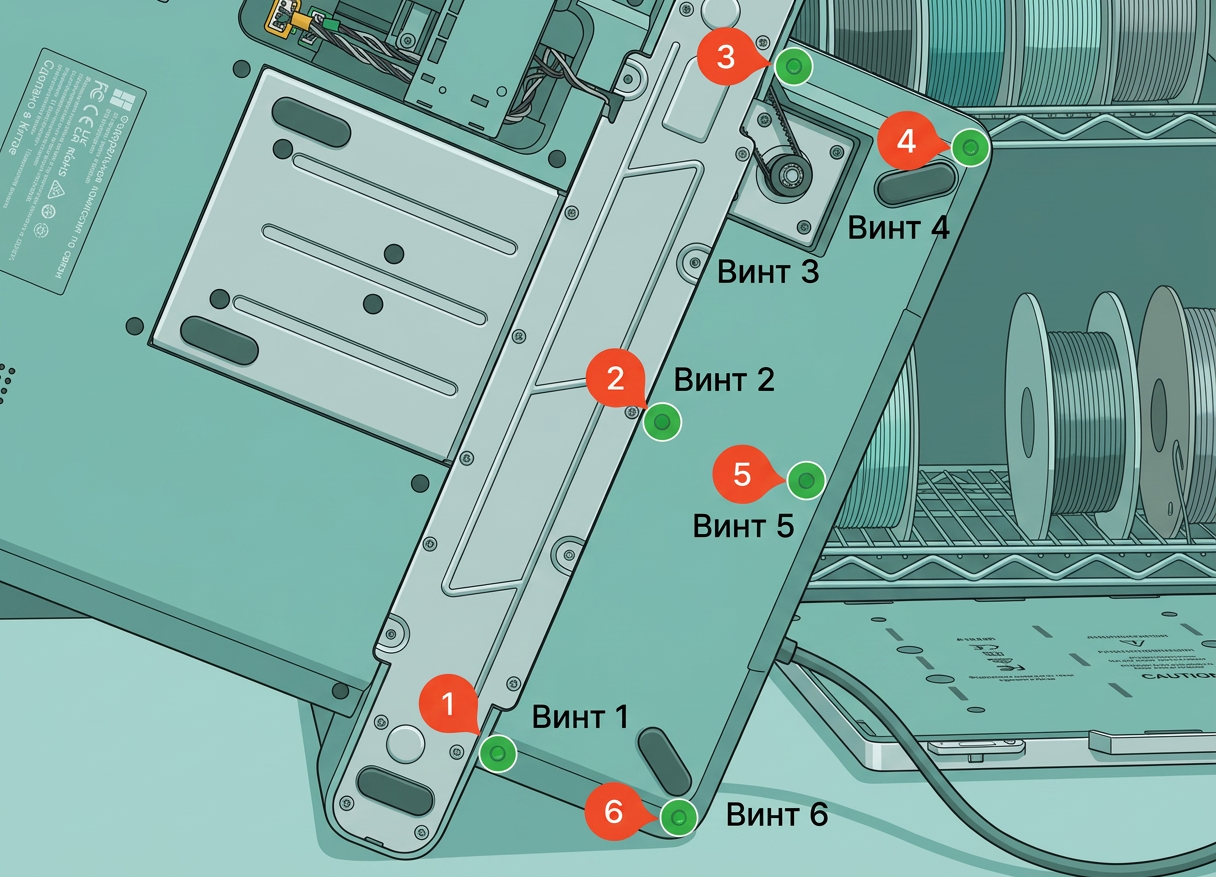

Начните с откручивания 6 винтов (BT3×8), удерживающих заднюю нижнюю крышку, затем аккуратно подденьте её, потянув за верхнюю часть рядом с винтом № 4
Далее открутите остальные 10 винтов (BT3×8), удерживающих переднюю нижнюю крышку принтера. Вы сможете аккуратно поддеть пластиковую крышку, потянув за верхний правый сектор рядом с винтом № 7.
6. Отключите кабели нагревательного стола

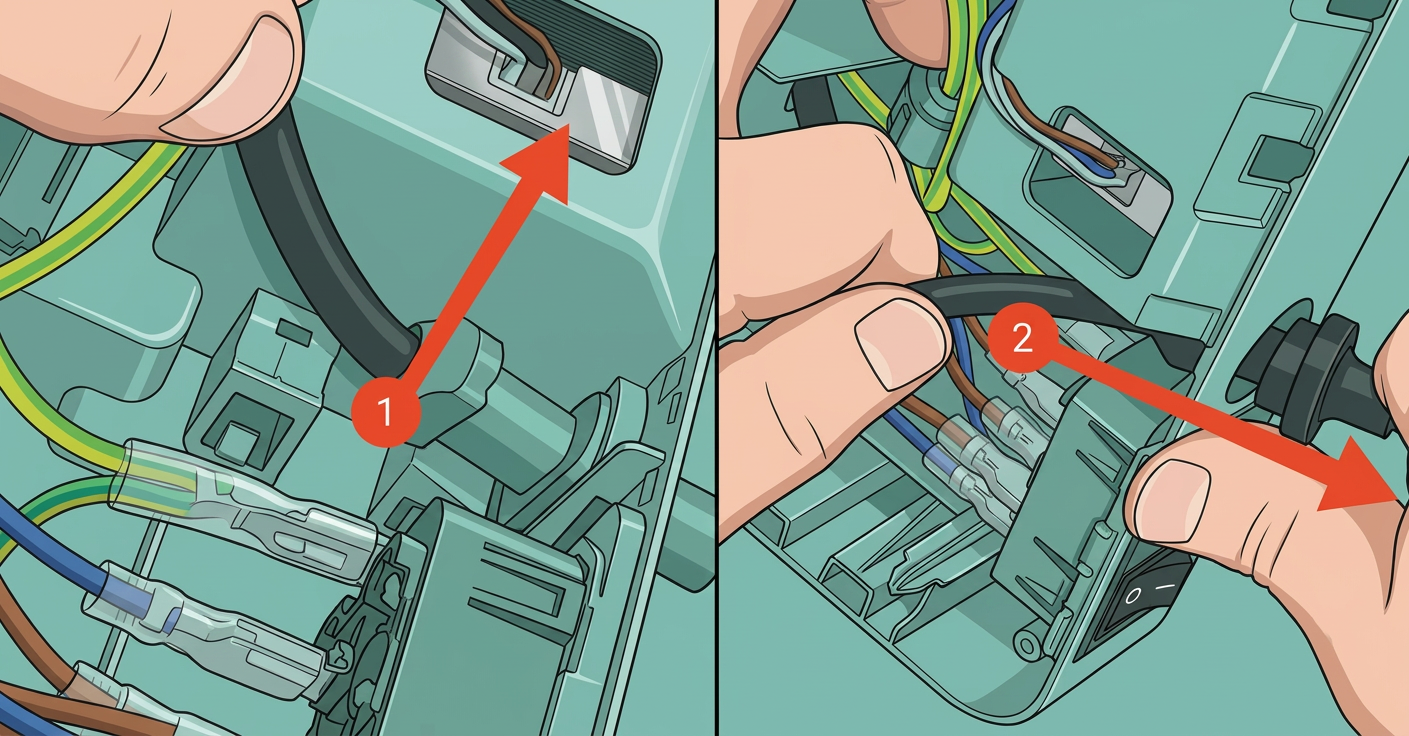

На следующем шаге можно начать отключать силовые кабели нагревательного стола. Аккуратно нажмите на разъемы, показанные на изображении ниже, затем аккуратно потяните на себя. На разъемах есть небольшие фиксирующие язычки, удерживающие их на плате, но нажатие на разъемы освободит их.

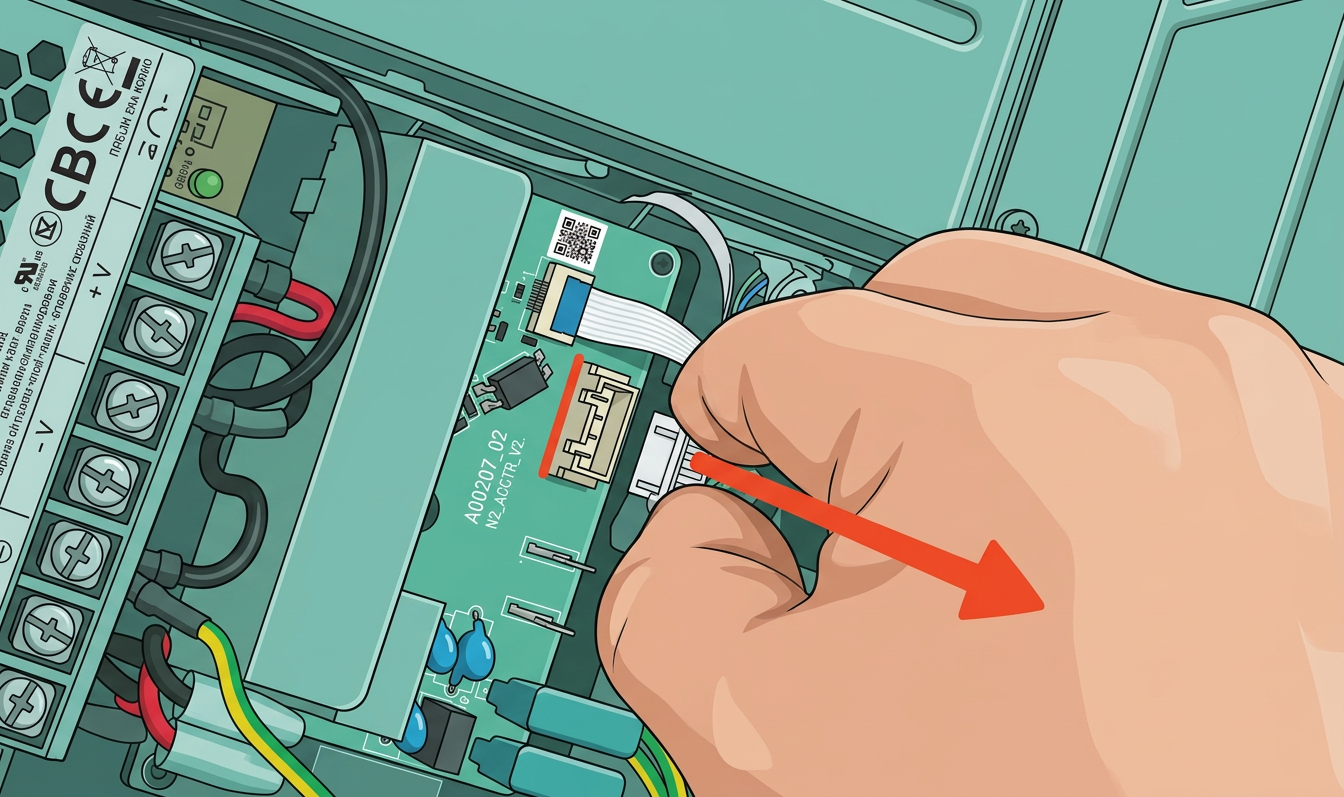

Теперь можно снять 4-контактный сигнальный кабель. Просто возьмитесь за него с боков разъема и потяните на себя.
В углу платы провода будут удерживаться силиконовым клеем. Просто аккуратно потяните за провода, и они освободятся.

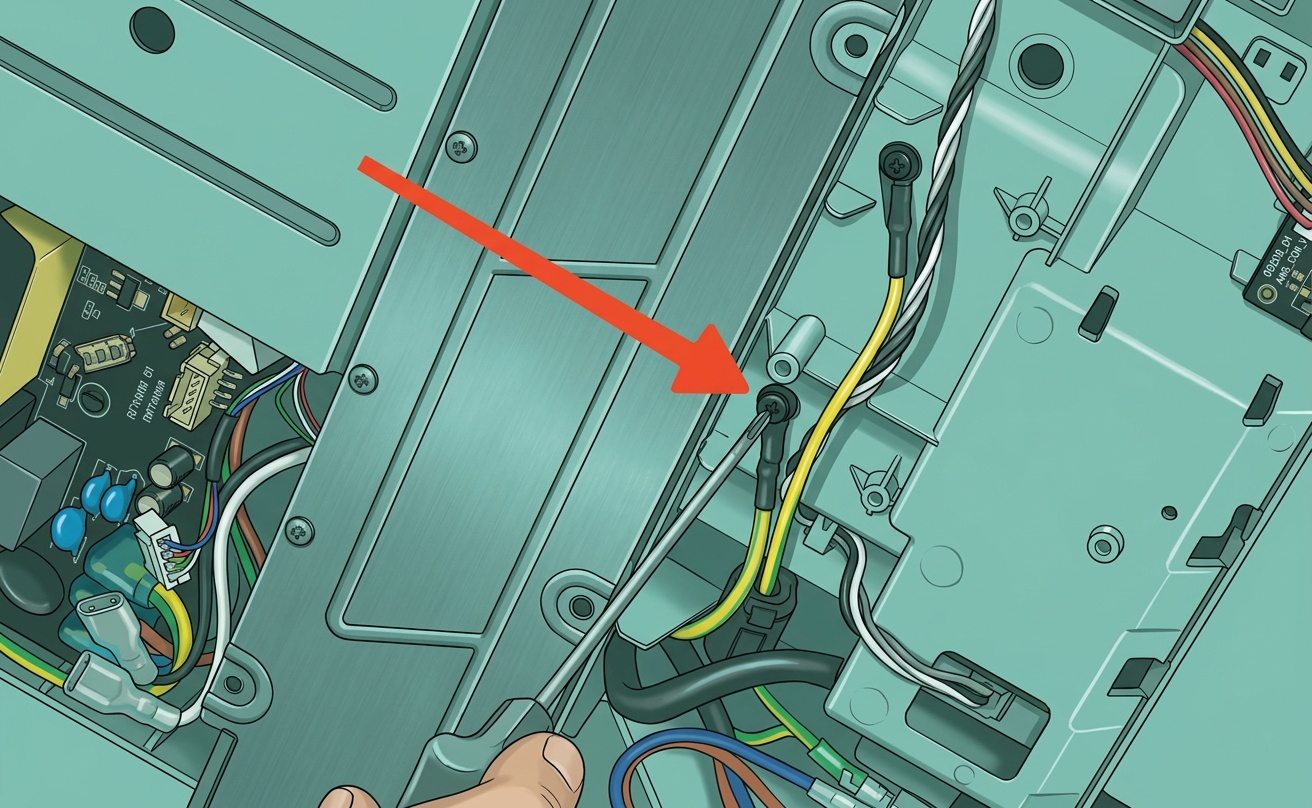

Последним элементом кабеля является желтый заземляющий провод, идущий к задней части принтера. Просто открутите клемму, чтобы освободить его.
7. Полностью снимите нагревательный стол с принтера
Разъемы кабеля нагревательного стола теперь свободны, поэтому мы можем снять старый нагревательный стол с принтера. Просто поднимите заднюю часть кабеля вверх, затем потяните за заднюю часть провода. Это позволит полностью снять кабель нагревательного стола и начать процесс установки нового нагревательного стола.
Шаги по установке нового блока нагревательного стола
1. Переверните принтер вверх дном
Мы начинаем процесс установки, переворачивая принтер вверх дном, при этом убедитесь, что держите боковые провода. Это позволит вам установить принтер горизонтально и избежать потенциального повреждения проводов.
2. Установите новый блок нагревательного стола и винты
Аккуратно выровняйте металлическую раму нагревательного стола относительно двух металлических стоек на оси Y, убедившись, что отверстия для винтов стола совпадают.
Вы можете внести небольшие корректировки для выравнивания отверстий для винтов, когда нагревательный стол опущен на стойки.
ВАЖНО

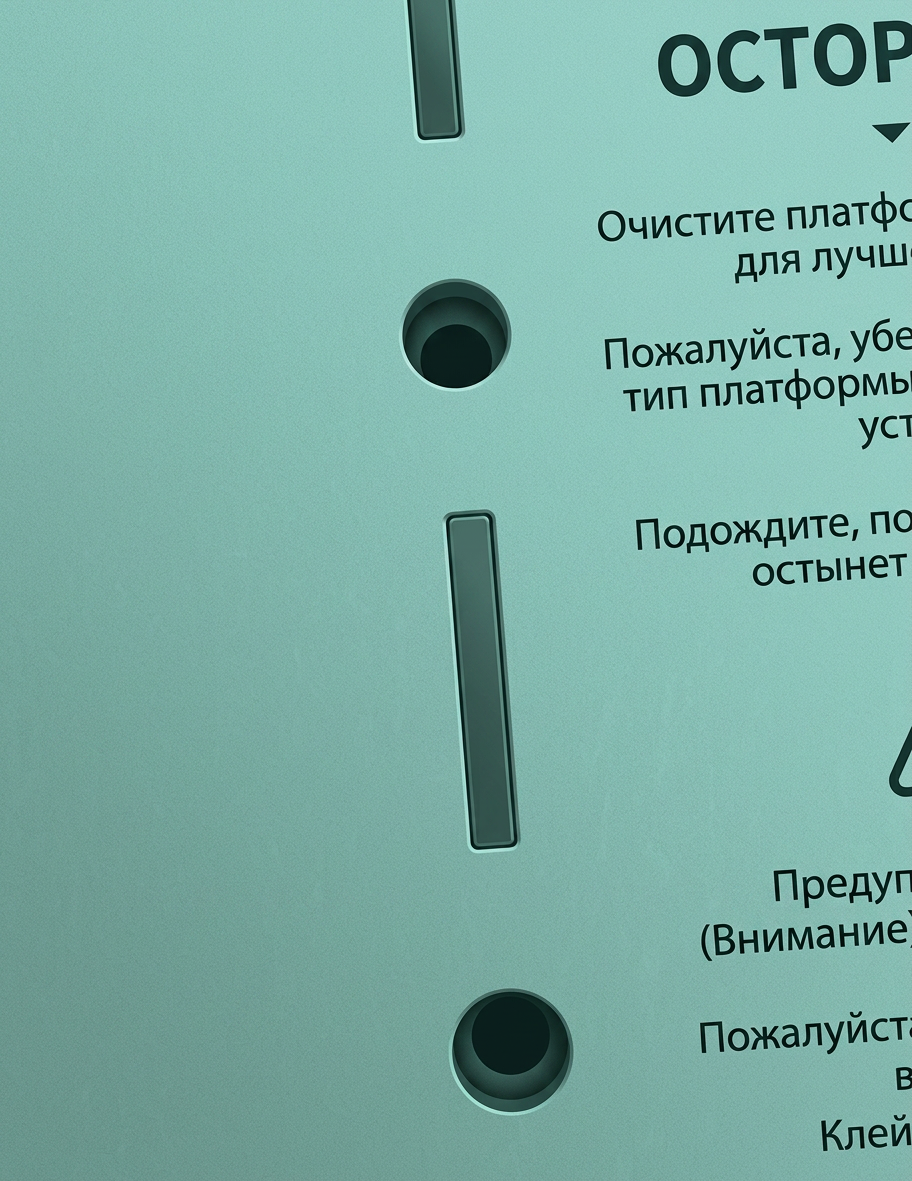

Выровняйте отверстия для винтов нагревательного стола, как показано. Нижние отверстия — это те, куда будут вкручиваться винты. Они отмечены зеленым цветом на этом изображении. Также обратите внимание на ориентацию текста, чтобы обеспечить правильную установку.

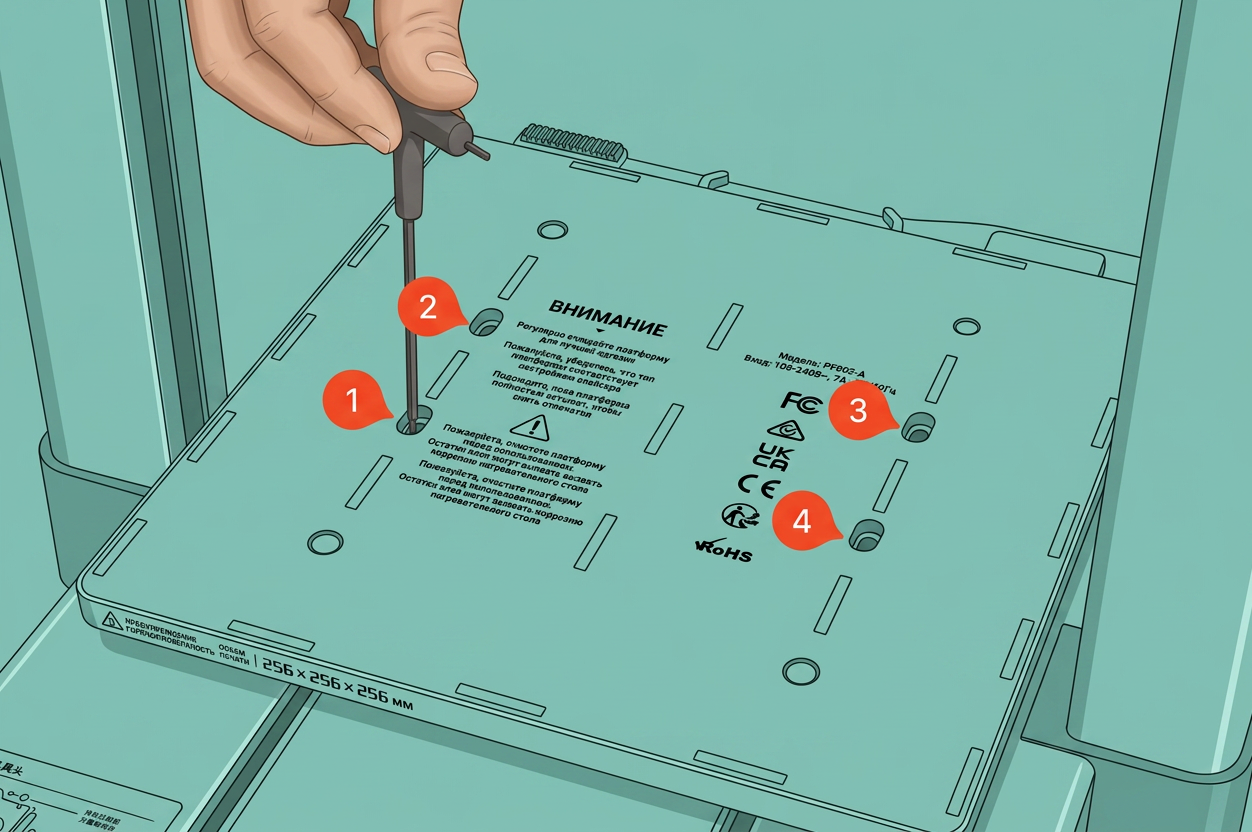

Перейдите к установке четырех винтов (M3×6) на нагревательный стол, как показано на изображении ниже. Когда закончите, вы также можете установить четыре силиконовые крышки, снятые ранее.
3. Положите принтер на бок
Поместите коробку с филаментом сбоку от машины, затем наклоните принтер, как показано на изображении ниже. Левая стойка оси Z должна опираться на коробку, чтобы избежать повреждения скребка филамента.
Выполняйте эту операцию осторожно, чтобы не натянуть кабель нагревательного стола, который находится сбоку, и не уронить его.
4. Проложите провода внутри принтера
Начните с аккуратной укладки кабеля нагревательного стола, чтобы избежать перекручивания или изгибов, затем аккуратно проденьте провода через заднюю часть машины.

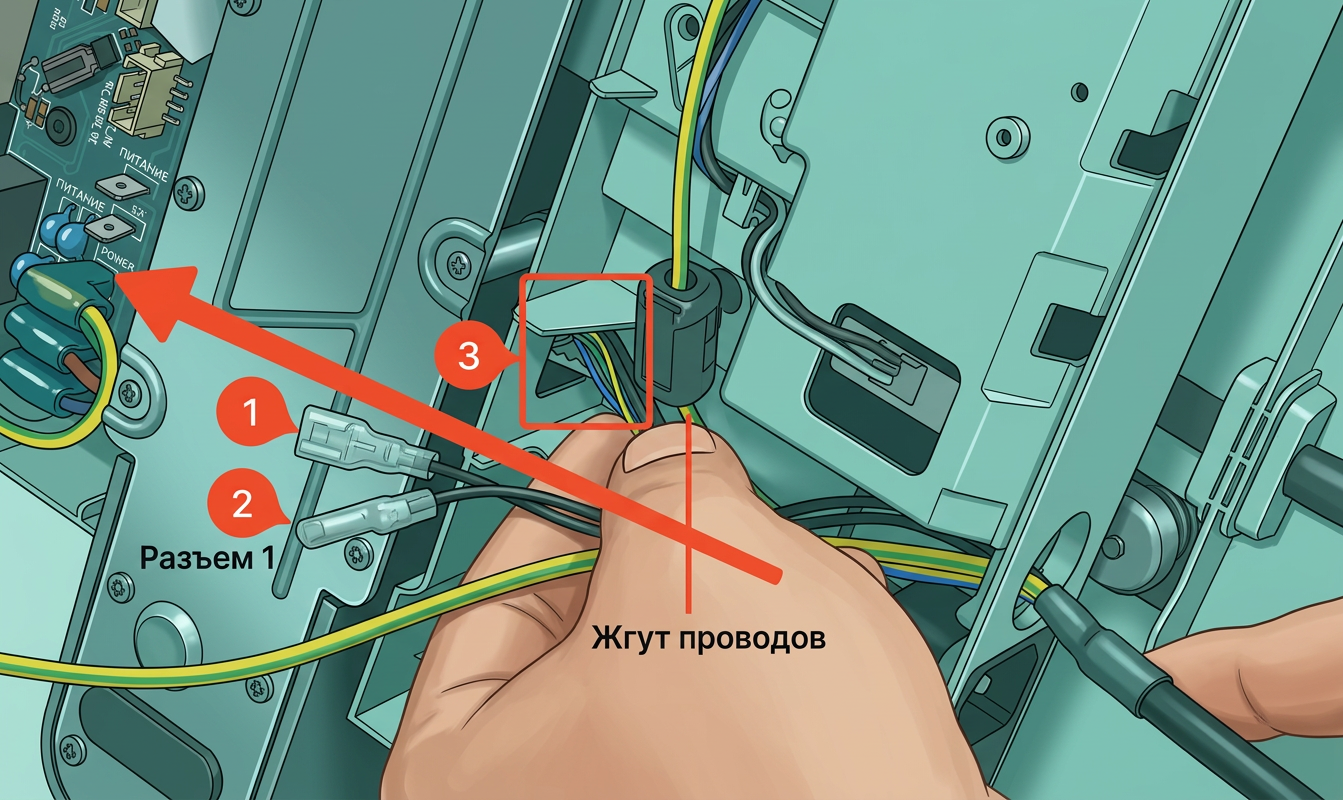

Продолжайте прокладывать провода с маркировкой 1, 2, 3 к плате питания принтера, аккуратно проталкивая их через отверстие, показанное на изображении ниже.
Желтый провод должен остаться снаружи, так как мы подключим его позже.

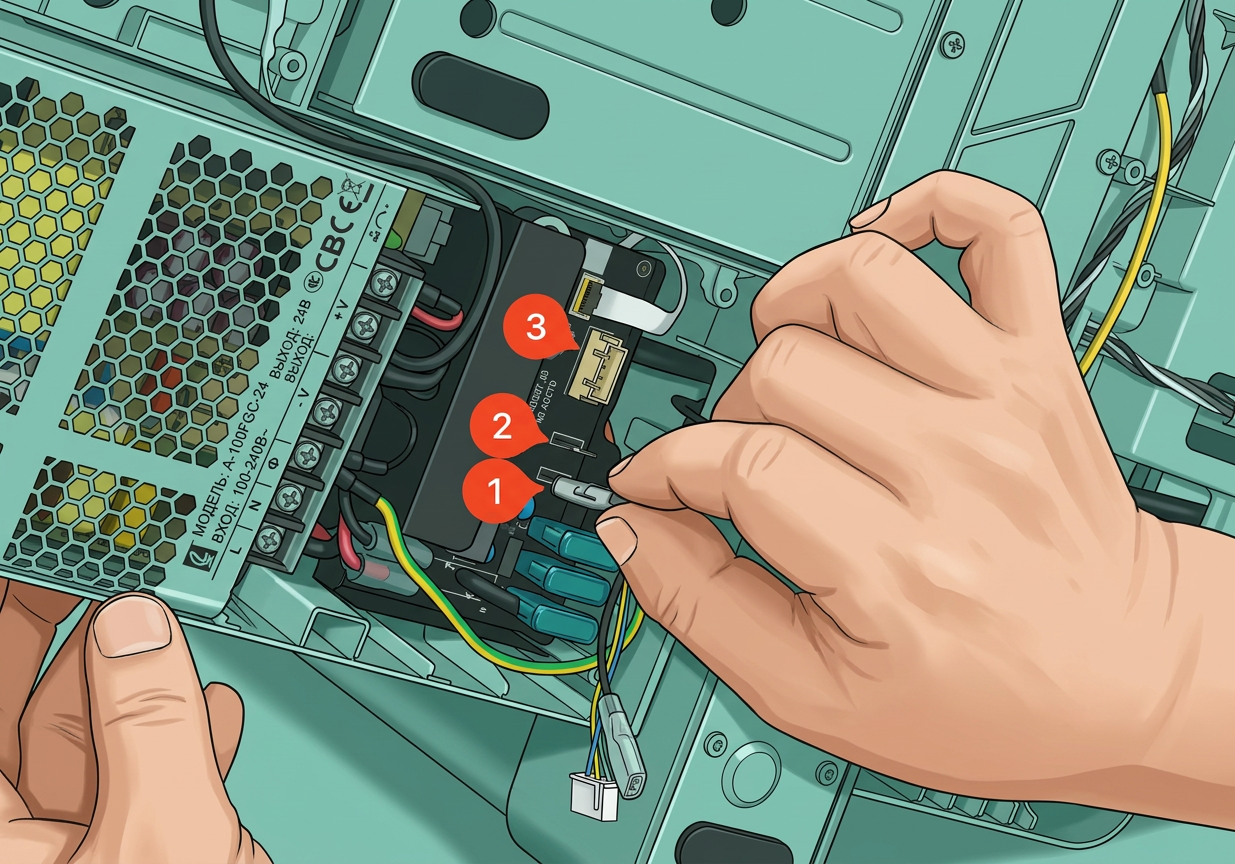

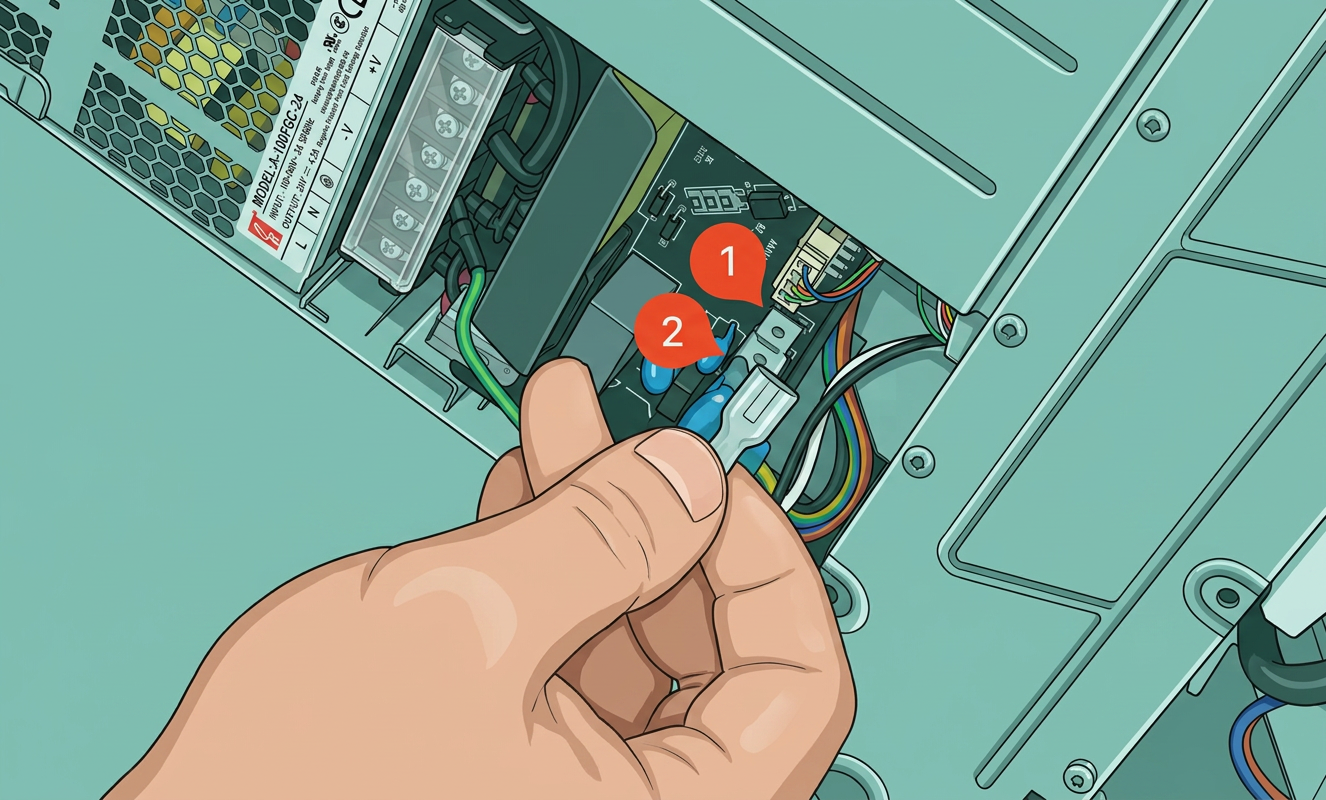

После того как провода пройдут через принтер, вы можете подключить их обратно на плате питания. Черные провода будут подключены к портам с маркировкой 1 и 2, а сигнальный кабель — к порту с маркировкой № 3.
Убедитесь, что сигнальный кабель полностью вставлен перед прокладкой кабелей

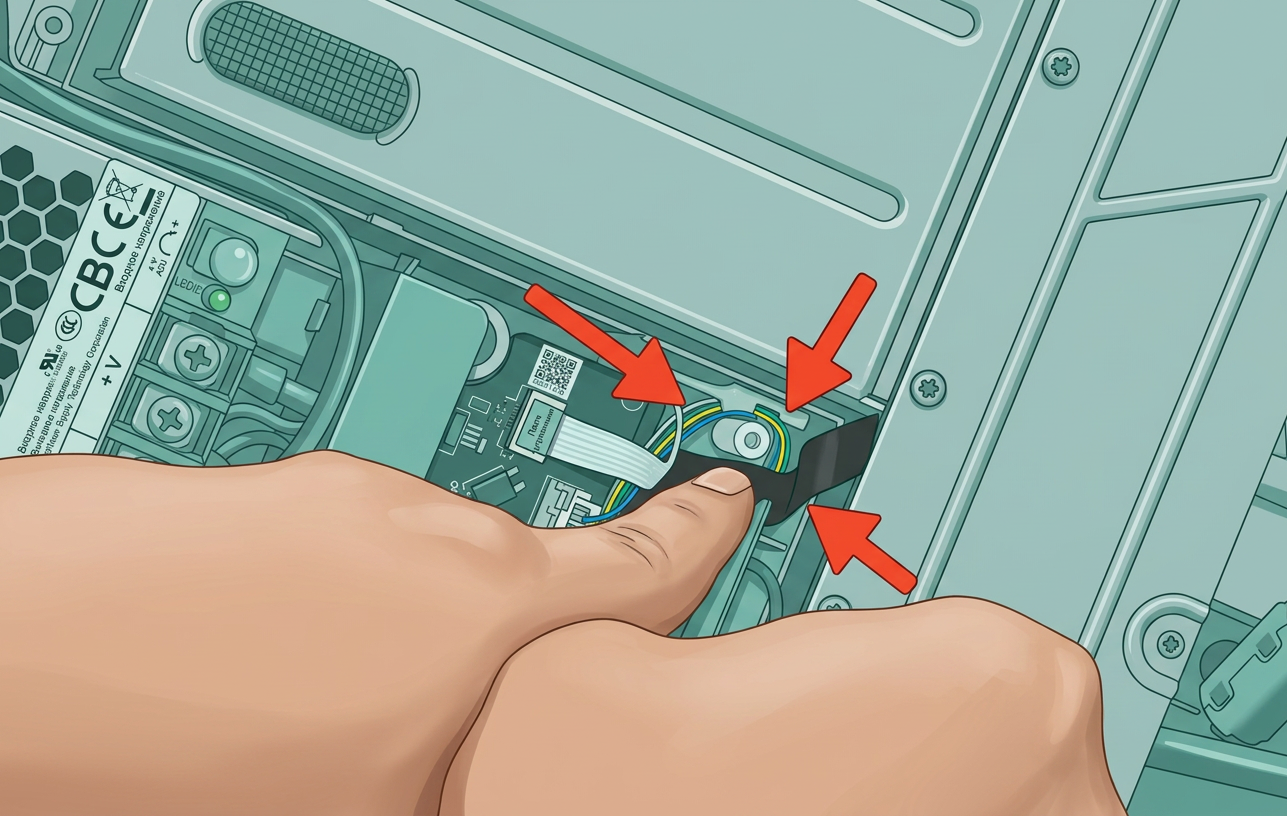

Не забудьте проложить 4-контактный сигнальный кабель нагревательного стола вокруг пластиковой стойки, затем закрепите его на месте с помощью ленты.
Этот шаг важен, так как сигнальный провод может быть поврежден при установке нижней крышки, если этот шаг будет пропущен.
Также сделайте фотографию проводов после установки, так как она требуется для отправки нашей команде поддержки клиентов в открытом тикете.

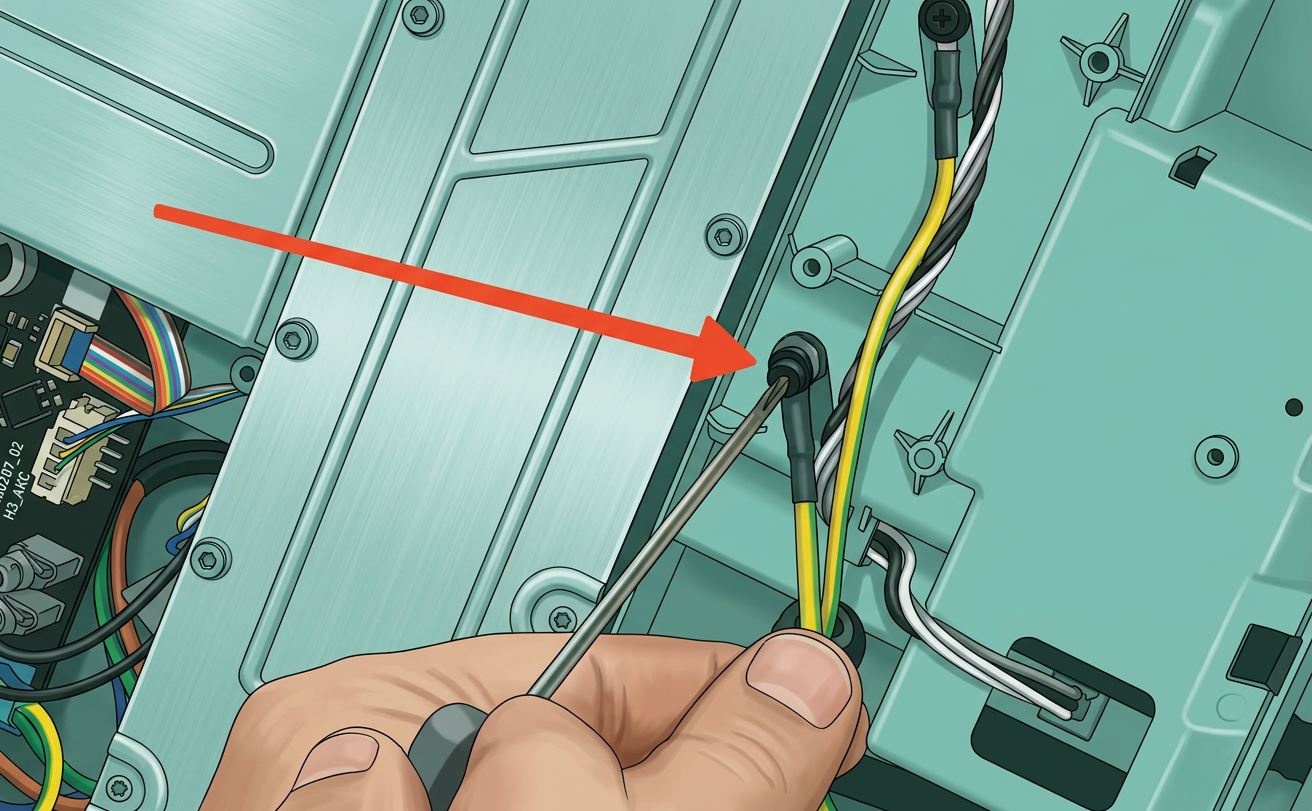

Теперь вы можете прикрепить клемму желтого заземляющего кабеля к принтеру, как показано на изображении ниже.
Убедитесь, что металлическая часть провода касается металлической стороны принтера, а винт надежно затянут.
Также сделайте фотографию провода после установки, так как она требуется для отправки нашей команде поддержки клиентов в открытом тикете.
5. Установите переднюю нижнюю крышку

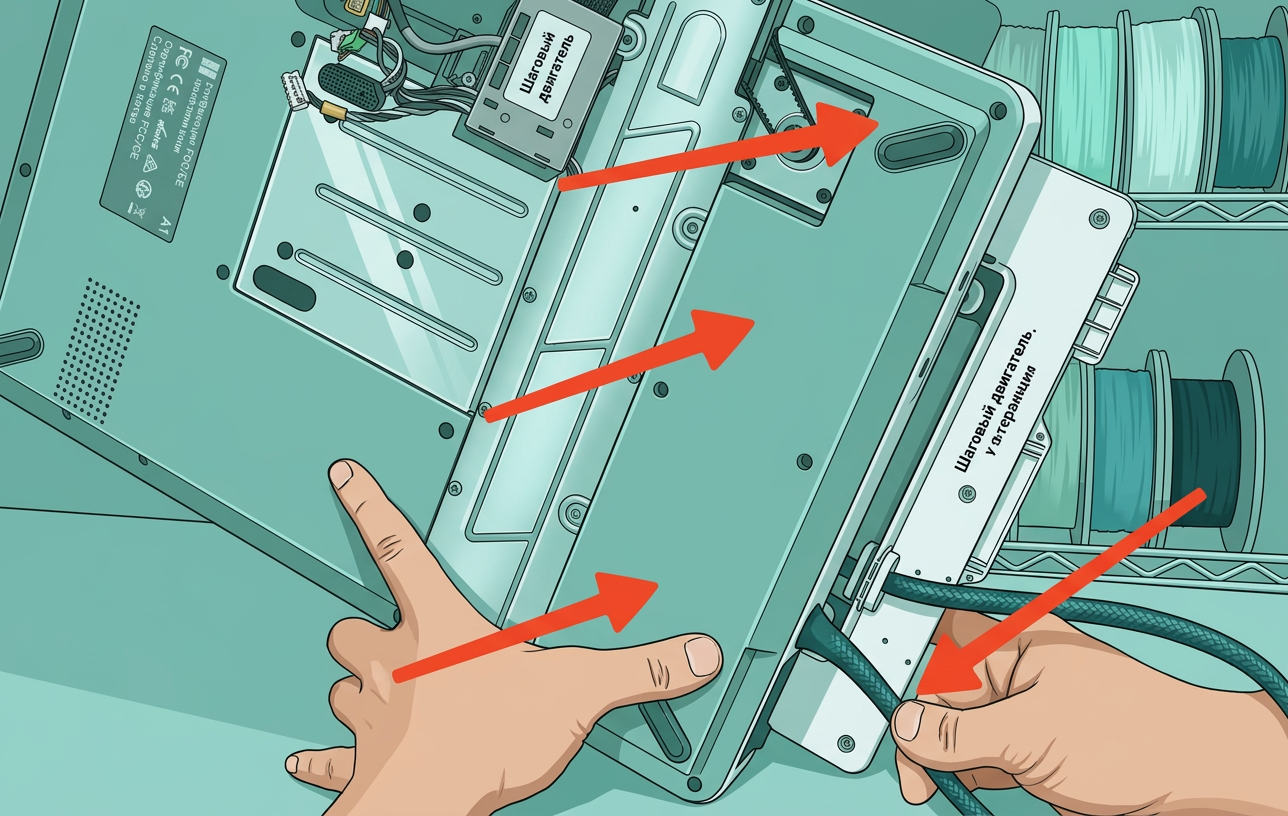

Далее установите переднюю нижнюю крышку принтера и защелкните её на месте. Затем установите 10 винтов (BT3×8), показанных на изображении ниже, чтобы закрепить её. Избегайте чрезмерной затяжки винтов, так как они могут повредить пластиковые резьбы.
ВАЖНО При выполнении этой операции обратите особое внимание на провод мотора оси Z, который расположен между винтами № 7 и 8. Важно аккуратно проложить его в сторону, чтобы избежать зажима проводов и повреждения.
6. Уложите провод нагревательного стола, затем установите переднюю нижнюю крышку

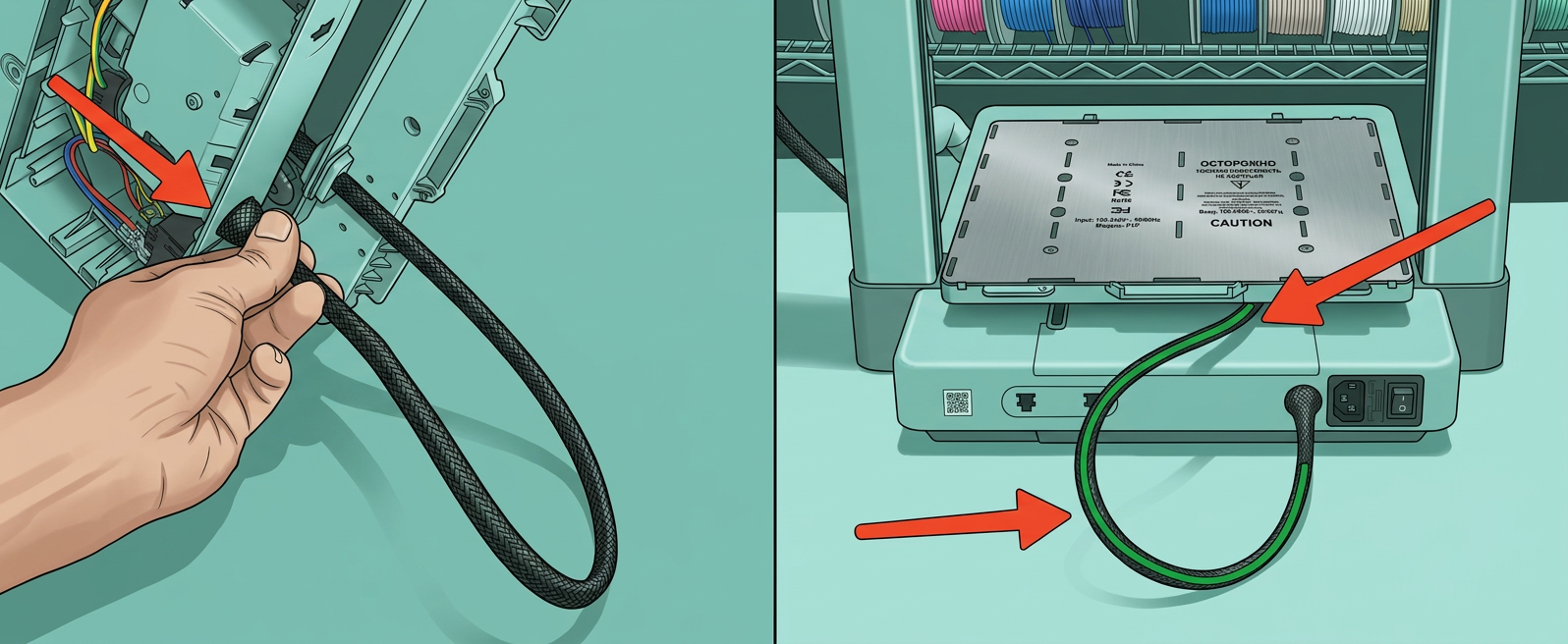

Аккуратно поверните кабель нагревательного стола со стороны принтера так, чтобы кабель выровнялся по центру принтера, как показано на изображении ниже. Этот шаг важен, чтобы избежать ненужного натяжения кабеля, а также обеспечить правильное движение кабеля.
На примере ниже вы можете увидеть, как выглядит провод при неправильной укладке. Этого следует избегать
Когда вы найдете положение, прокладывающее провод, как показано выше, аккуратно выровняйте переднюю нижнюю крышку с принтером, затем защелкните её на месте. Это зафиксирует кабель нагревательного стола.
Продолжите установку 6 винтов (BT3×8) для закрепления нижней крышки на месте, как показано на изображении ниже. Избегайте чрезмерной затяжки винтов, так как они могут повредить пластиковые резьбы.
7. Подключите провода принтера и кабельный блок
Аккуратно выровняйте кабельный блок, затем максимально продвиньте порт USB-C к передней части принтера. При выполнении этой процедуры обратите внимание на провода мотора оси Z, показанные желтой стрелкой на изображении ниже. Аккуратно уложите их в пластиковый канал, как показано.

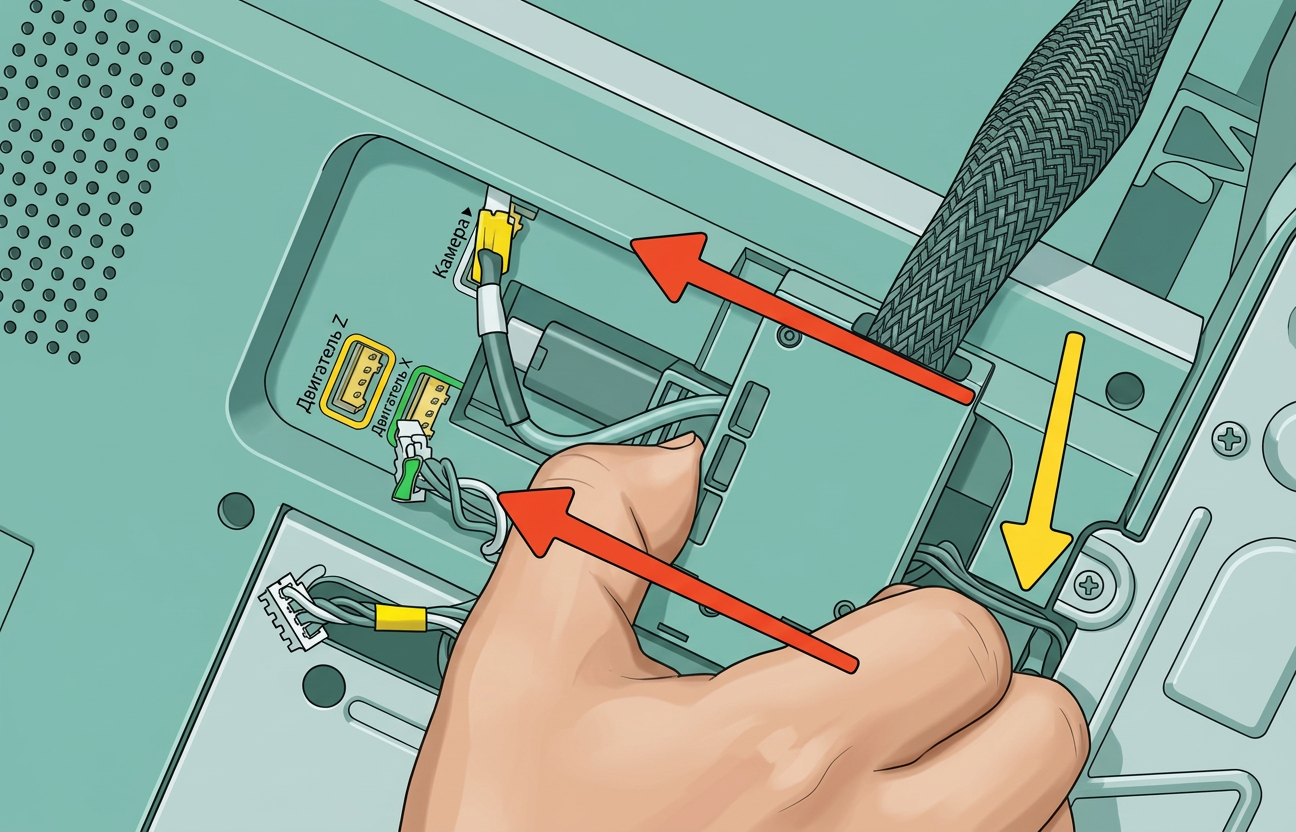

На следующем шаге необходимо повторно подключить кабели камеры, мотора X и мотора Z. 1. Кабель мотора Z 2. Кабель мотора X 3. Кабель камеры 4. Винт, удерживающий кабельный блок (BT3×27)
Не забудьте затянуть винт, удерживающий кабельный блок, помеченный № 4
8. Установите силиконовый упор
Последний шаг — перевернуть принтер в вертикальное положение, затем установить силиконовый упор.

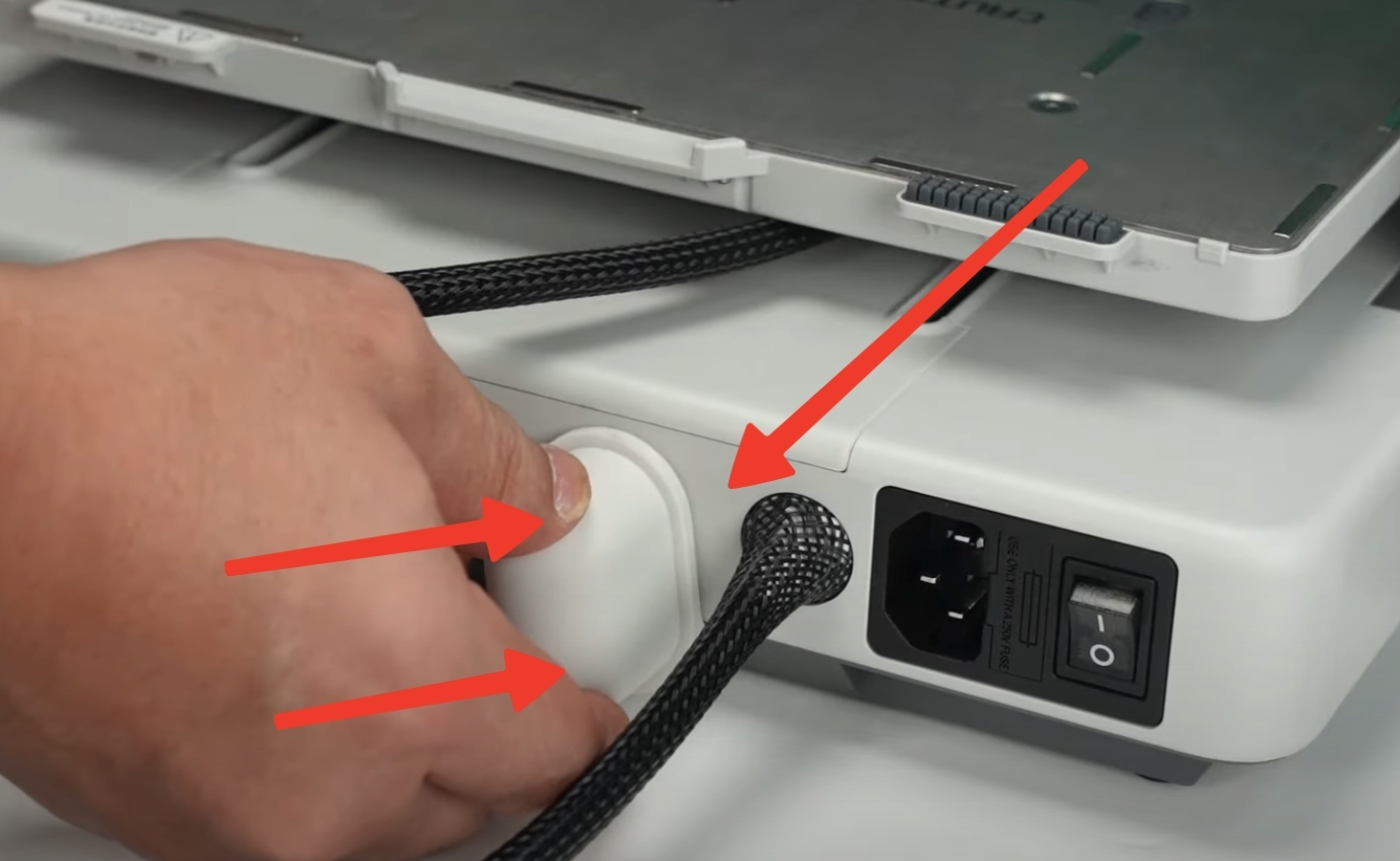

Просто снимите защитную наклейку с силиконового упора, затем установите его, как показано на изображении ниже. Прижмите его на 3 секунды, чтобы обеспечить хорошее сцепление.
Этот шаг завершает часть процесса замены нагревательного стола «сделай сам».Однако обратите внимание, что требуется проведение теста квалифицированным электриком в соответствии с европейским гармонизированным стандартом EN 50678 или любым применимым местным эквивалентным стандартом (если вы сами не являетесь квалифицированным электриком).
Проверка функциональности

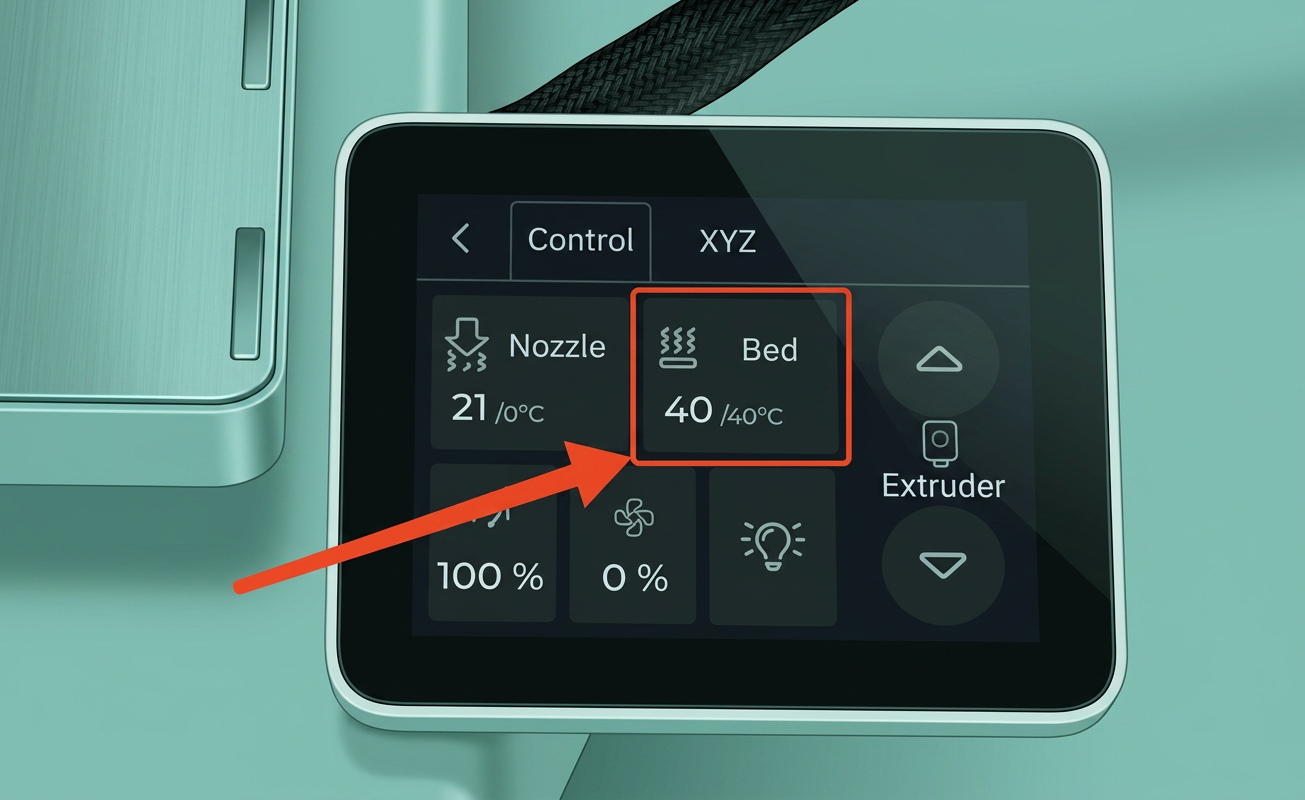

Для проверки установки вы можете использовать экран, чтобы установить температуру нагревательного стола на 40C. Если температура поднимется и достигнет 40C, а затем останется стабильной, установка подтверждена как успешная.
Калибровка
После замены нагревательного стола мы настоятельно рекомендуем выполнить ручную трамбовку нагревательного стола (или выравнивание стола), чтобы обеспечить плоскую поверхность. Скачайте G-код
A1 Bed Tramming Gcodeна вашу SD-карту, а затем обратитесь к видео ниже для подробностей.
Для получения дополнительной информации о трамбовке стола, пожалуйста, проверьтеA1 Bed TrammingСтатья в Вики.
