h2s-laser-upgrade">Апгрейд лазера H2S

Чтобы обновить ваш H2S до версии H2SL, просто приобретите комплект апгрейда лазера 10W и строго следуйте шагам, описанным в этом руководстве. Процесс установки апгрейда лазера относительно сложен. Перед началом работы внимательно прочитайте это руководство и посмотрите обучающее видео для комплекта апгрейда лазера, чтобы убедиться, что вы полностью освоили метод установки.

Примечание:Некоторые схемы в этом руководстве используют иллюстрации модели H2D; однако основная логика установки совпадает с H2S, поэтому процесс обновления и замены не будет затронут.

Необходимые инструменты и материалы

• Комплект апгрейда лазера
• Шестигранный ключ H2.0
• Примерное время: 1 час

Предупреждение о безопасности

ВАЖНО!

Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами головки инструмента. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть накоротко, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по выполнению этого руководства мы рекомендуем оформитьтехнический тикетпо вашей проблеме, и мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Видеоинструкция

Следующее справочное видео представляет собой демонстрацию работы апгрейда лазера H2D. За исключением необходимости пропустить шаг «Замена бокового стекла», остальной процесс обновления идентичен модели H2S и может быть выполнен непосредственно по инструкции.

Руководство по установке

laser-upgrade-kit">Распакуйте комплект апгрейда лазера

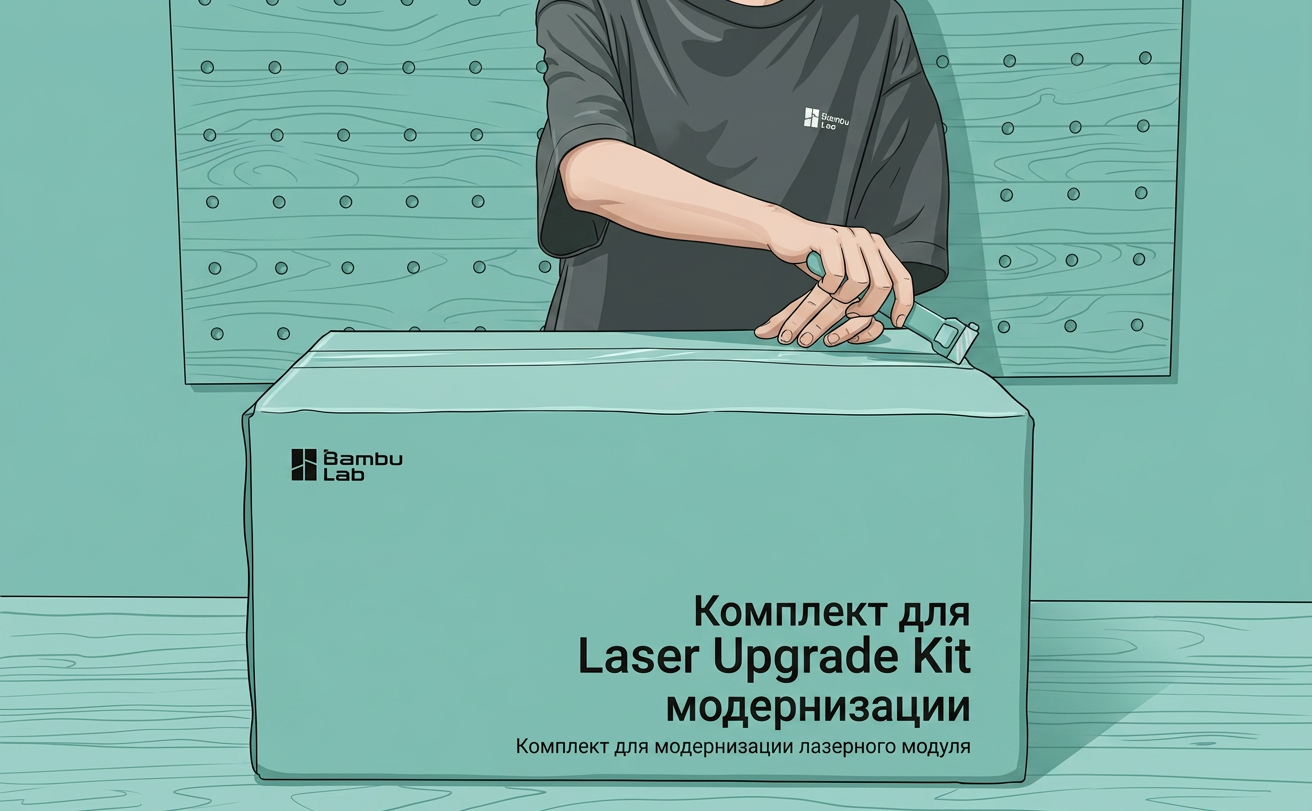

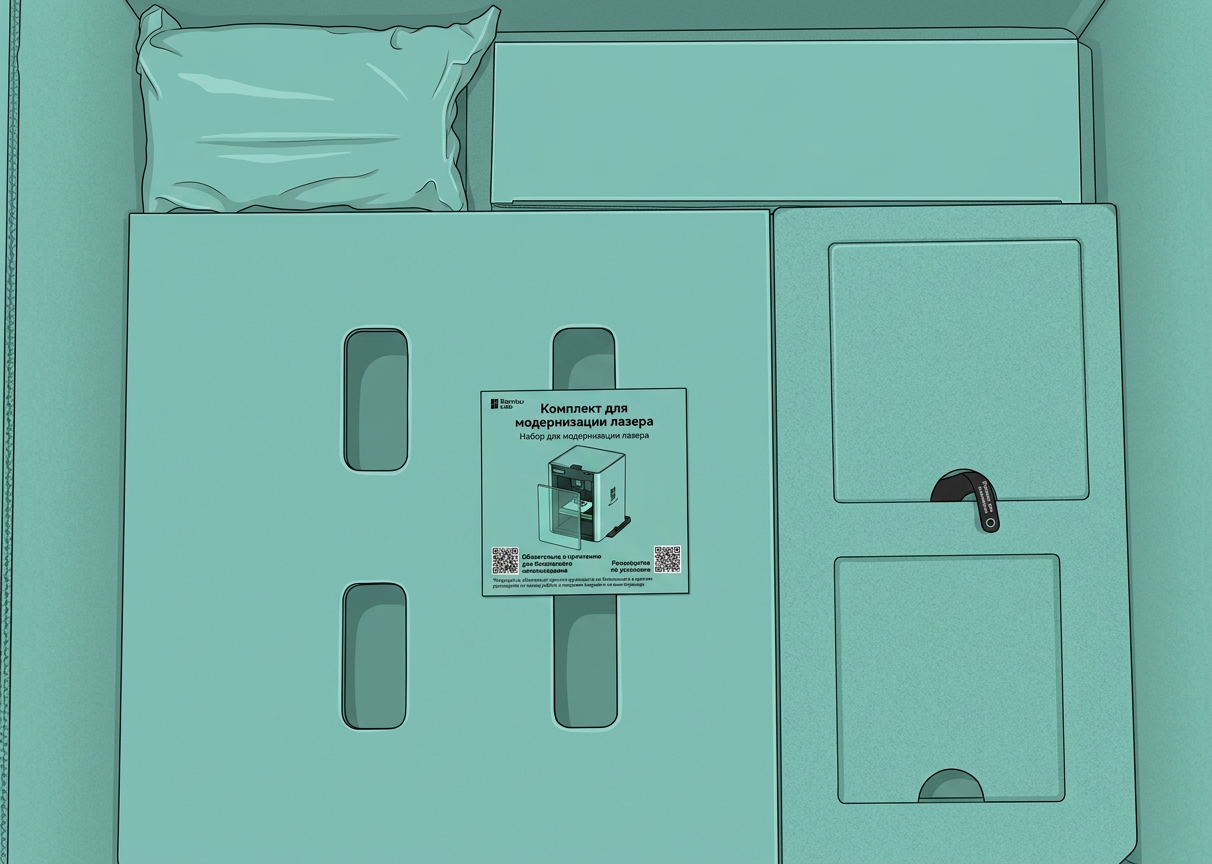

• Аккуратно разрежьте коробку комплекта апгрейда лазера.

• Удалите пенопластовые вставки, чтобы получить доступ к компонентам комплекта.

• Извлеките все компоненты комплекта из пены и разместите их на рабочей поверхности.

Примечание: Крепления и винты камеры BirdsEye не отмечены на следующем изображении, но входят в комплект апгрейда.

1. Основание лазера
2. Верхняя защитная пластина лазера
3. Переднее защитное окно лазера
4. Ламели *6
5. Камера Birds Eye
6. Шестигранный ключ H2.5
7. Трубка дымовой вентиляции
8. Трубка поддува
9. Кабель подключения воздушного насоса
10. Лазерный модуль 10W
11. Хомут для трубы
12. Кнопка аварийной остановки
13. Очистная щетка
14. Воздушный насос
15. Адаптер для трубки дымовой вентиляции
16. Прижимной блок *4

Замена переднего защитного окна лазера

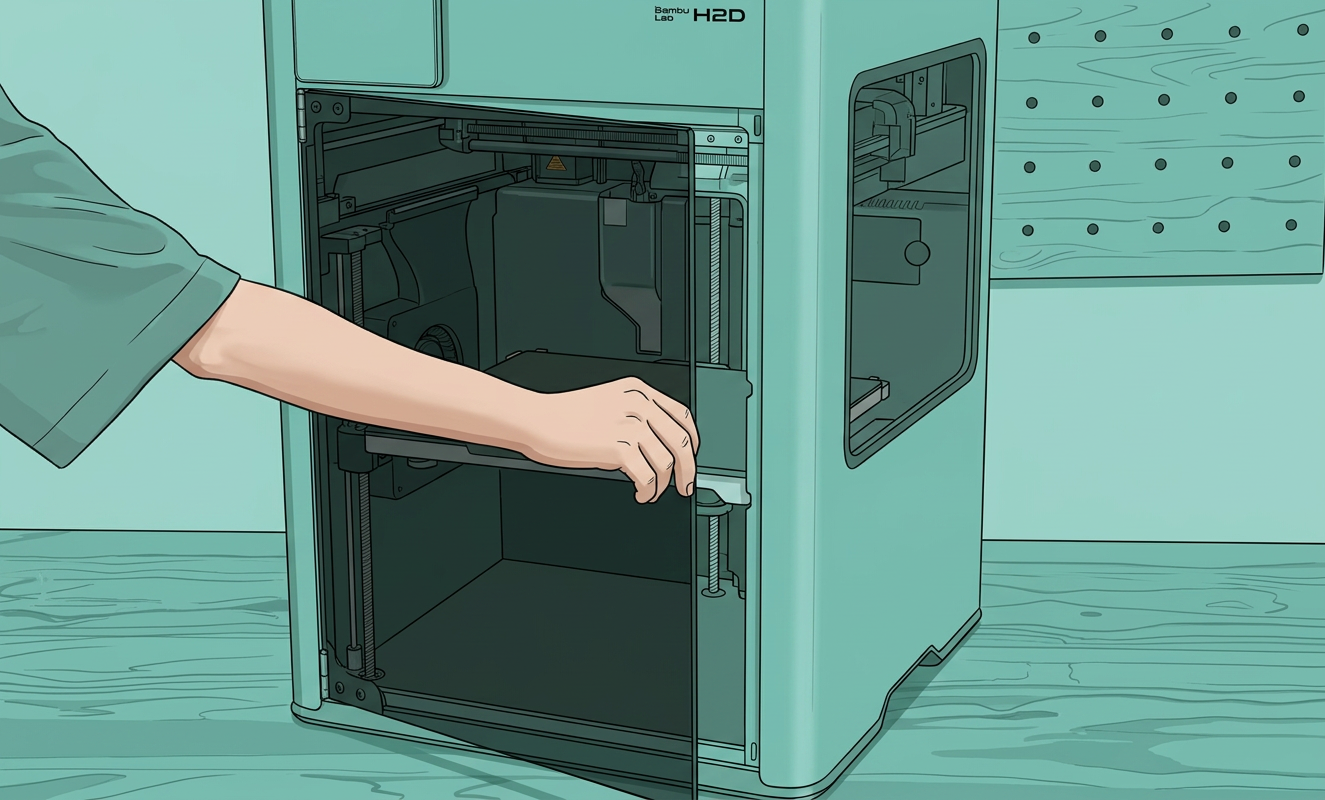

front-glass-door">Снимите обычную переднюю стеклянную дверь H2D

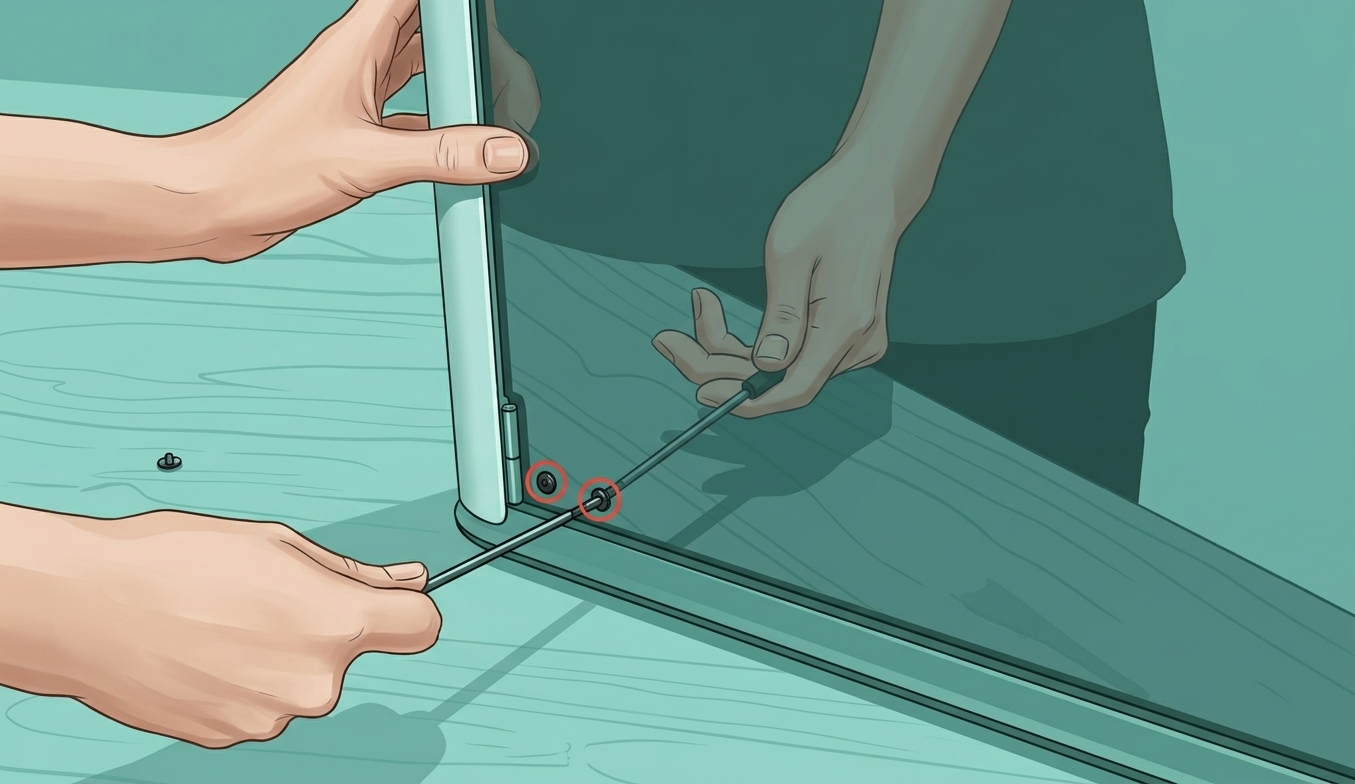

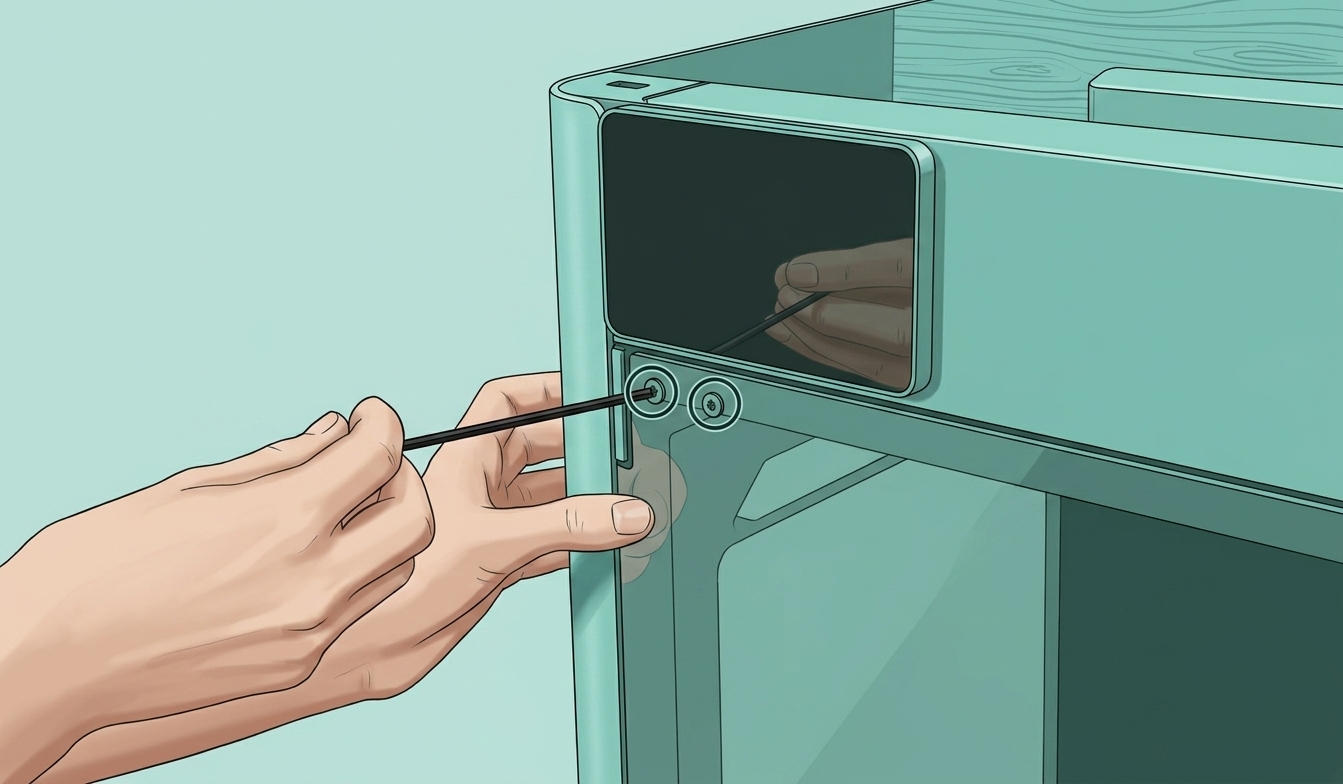

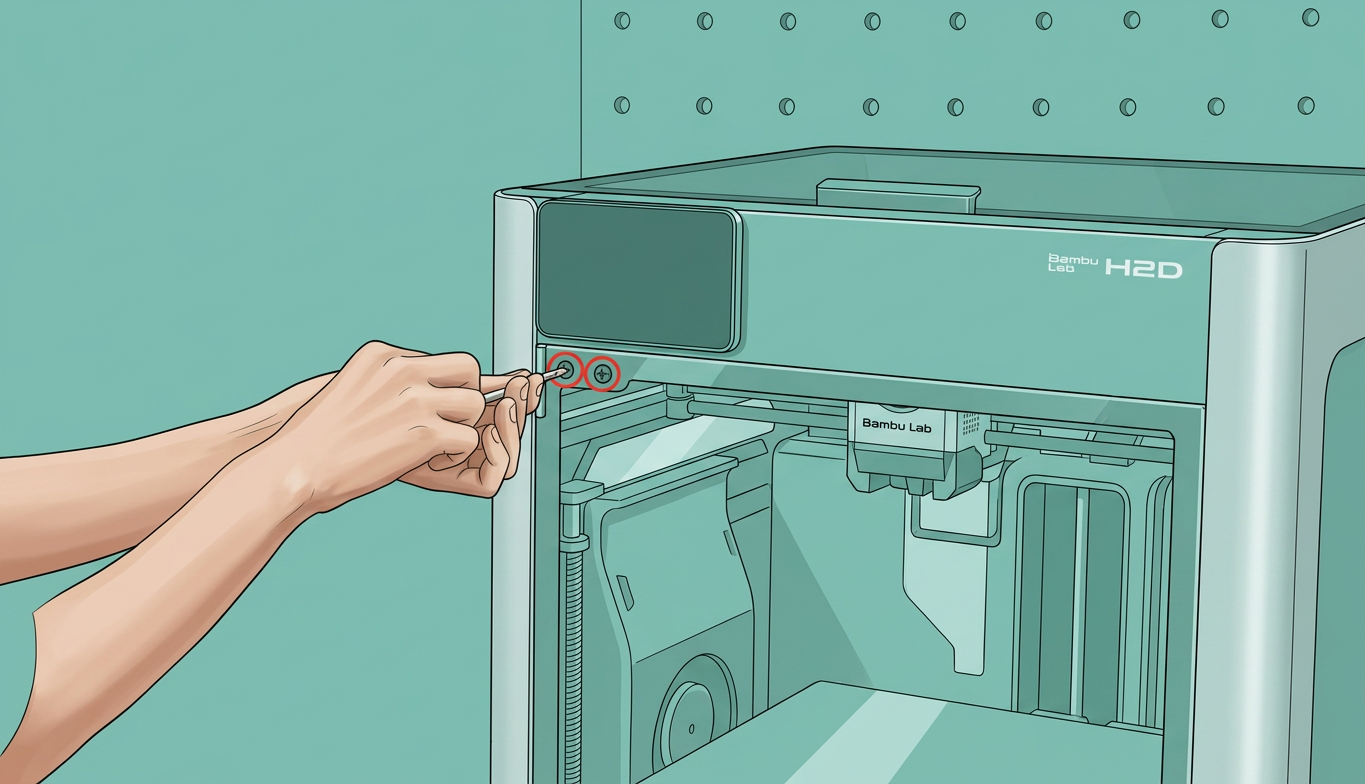

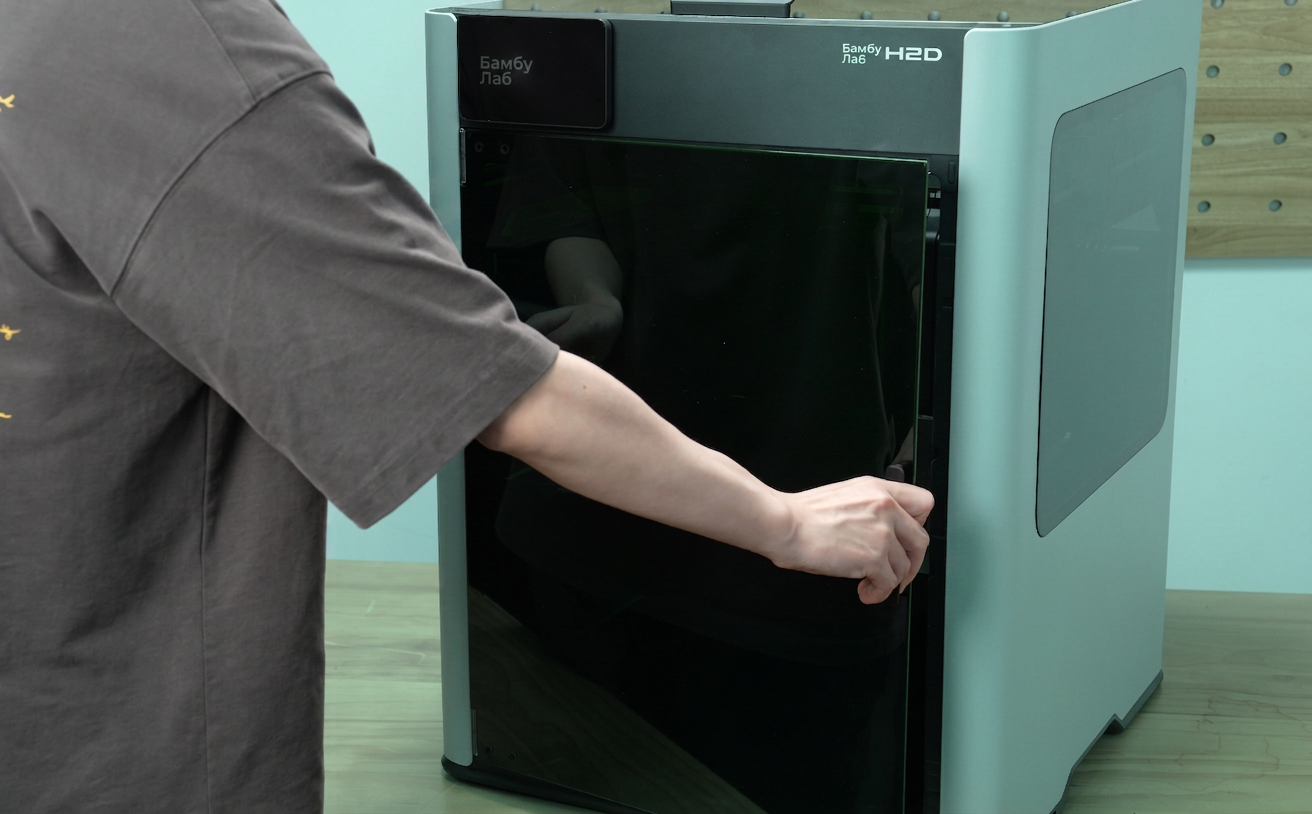

• Открутите два винта сверху и снизу двери рядом с петлей.

Примечание: При откручивании последних винтов обязательно держите переднюю стеклянную дверь руками, чтобы предотвратить её падение и повреждение.

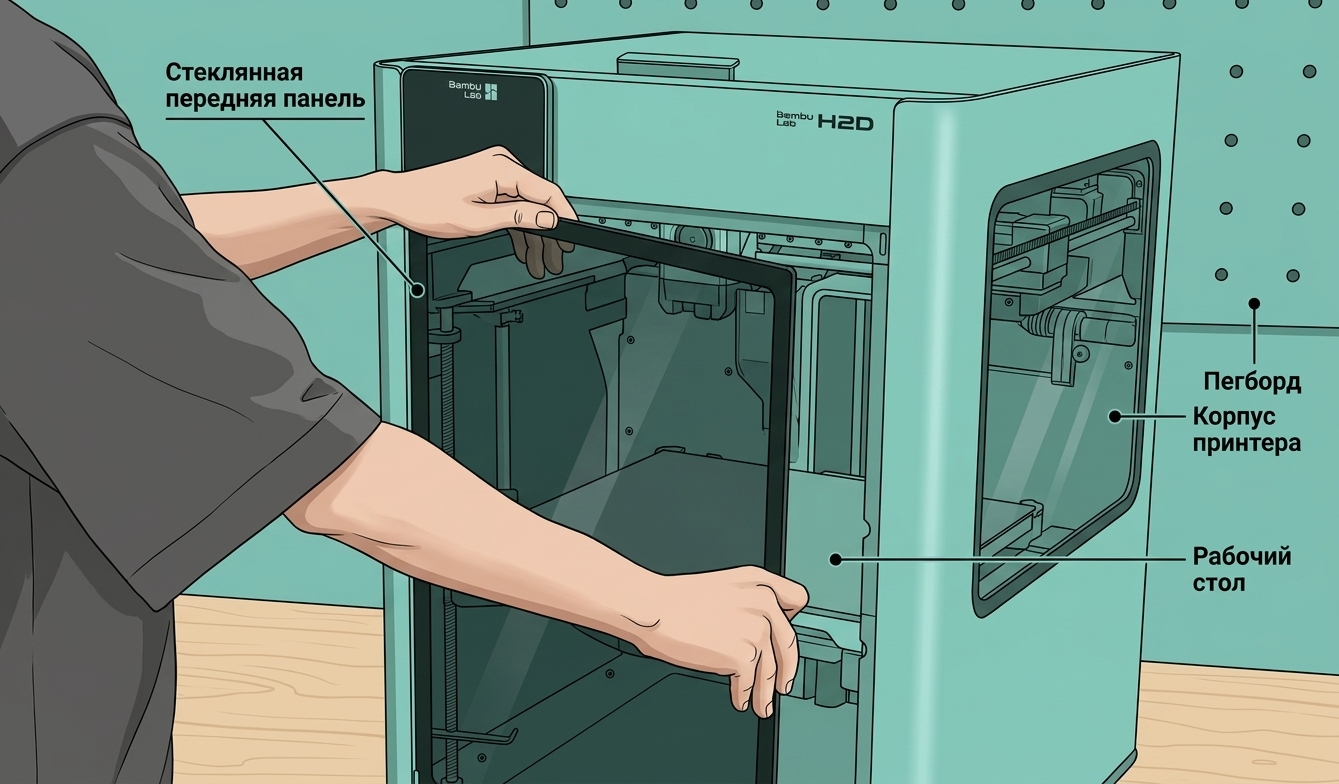

• Снимите стекло передней двери.

Примечание: Будьте особенно осторожны, чтобы ничего твердого не ударилось о стеклянную дверь при обращении с ней или хранении. Особое внимание уделите защите внешних краев стекла.

Установка переднего защитного окна лазера

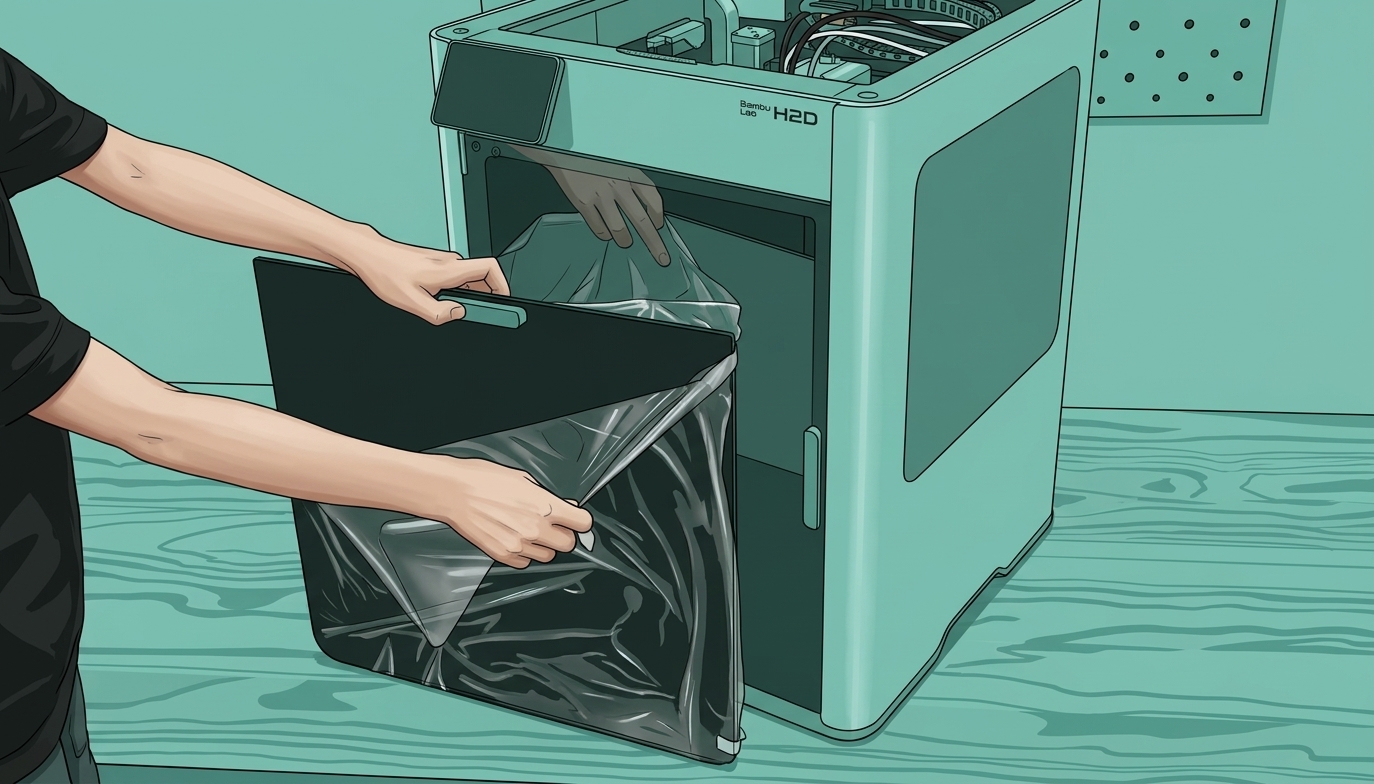

• Снимите защитную пленку с переднего защитного окна лазера;

• Подготовьте 4 винта, которые крепили оригинальную дверь.

• Прижмите защитное окно лазера рукой, выровняйте его по отверстиям для винтов и затяните два винта сверху и два снизу. Винты должны быть затянуты плотно, но не перетягивайте их.

• После завершения установки проверьте переднее защитное окно лазера, открыв и закрыв его, чтобы убедиться в правильной установке.

Установка камеры Birdseye

Совет по конфиденциальности: Убедитесь, что камера установлена правильно, так чтобы угол обзора камеры был направлен в камеру принтера, чтобы избежать проблем с обнаружением печатной платформы или сопел.

Закрепите камеру Birdseye

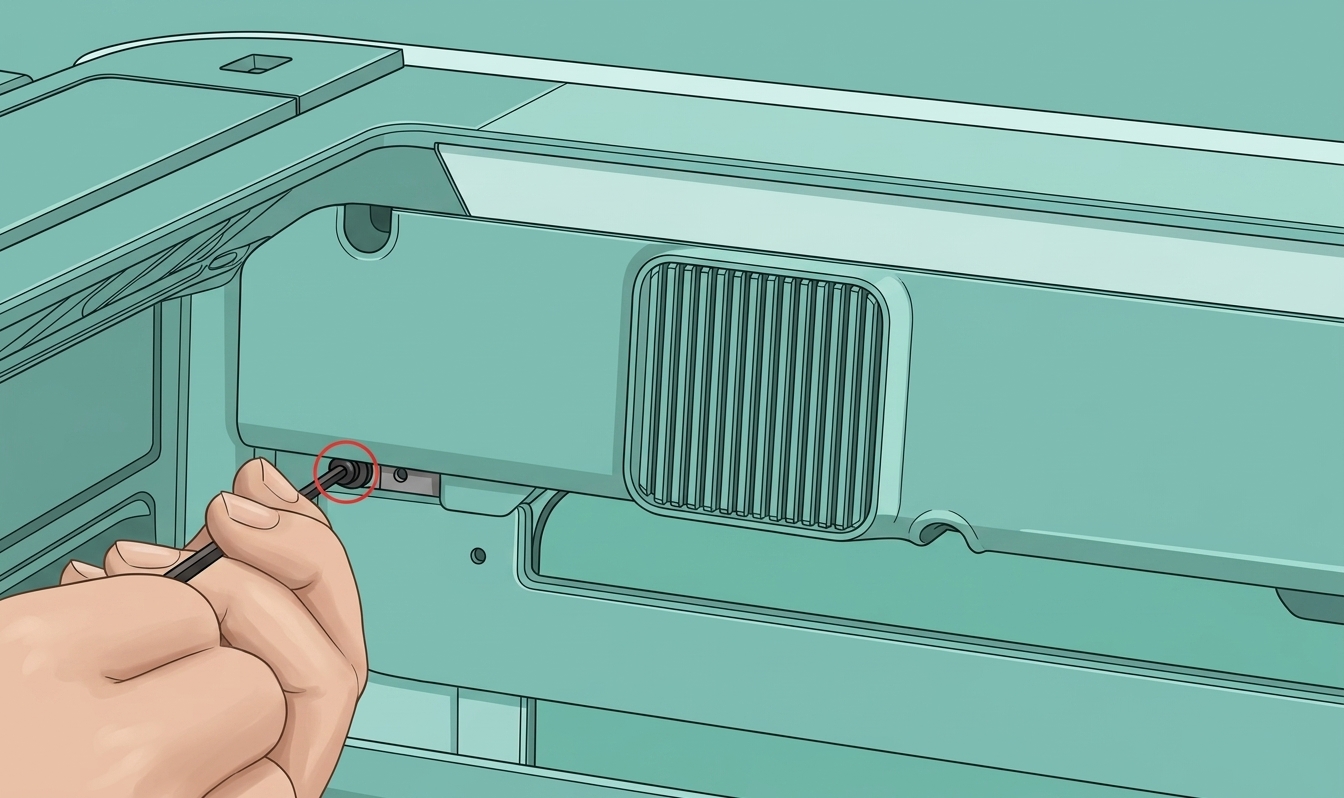

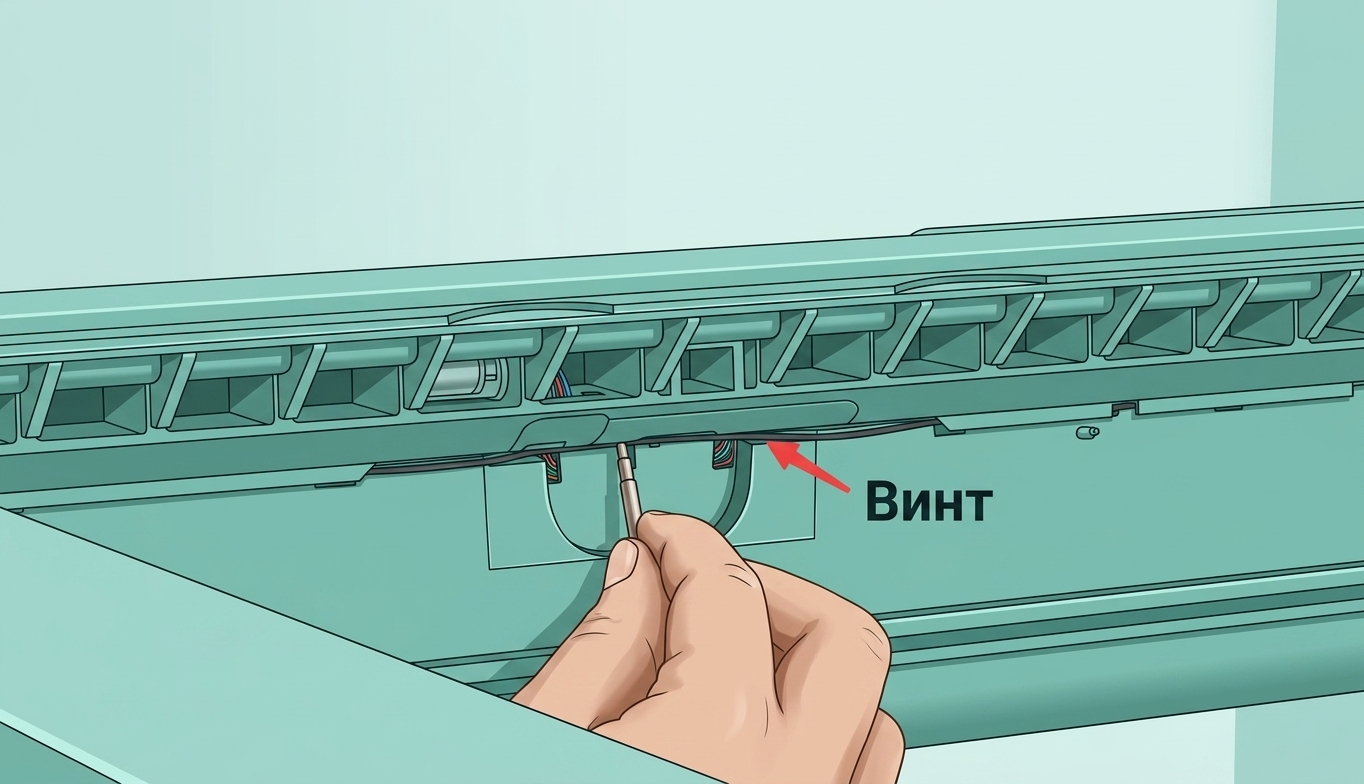

• Открутите винт крышки платы AP, как показано на картинке.

• Откройте крышку платы AP, потянув снизу.

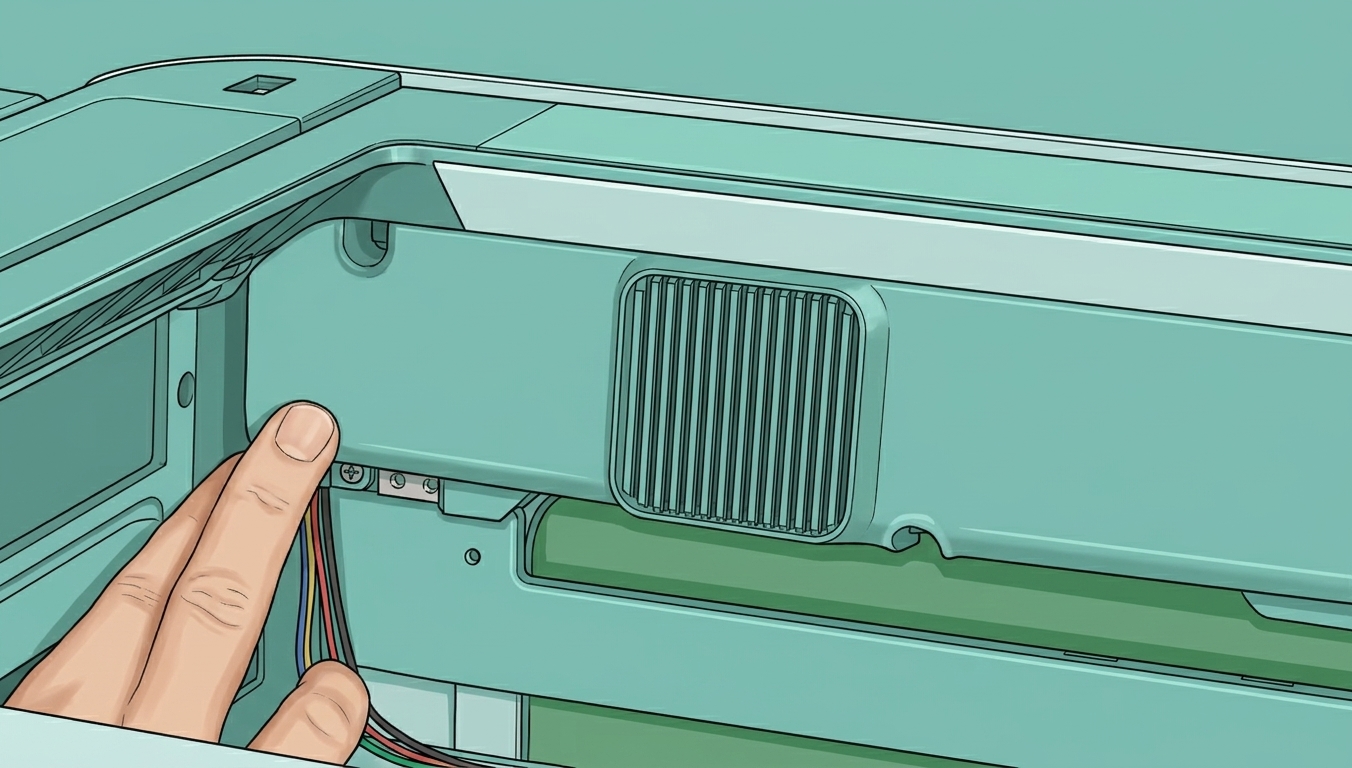

• Используйте шестигранный ключ, чтобы аккуратно отодвинуть кабель LED, как показано на картинке, чтобы не зажать кабель при установке камеры Birdseye.

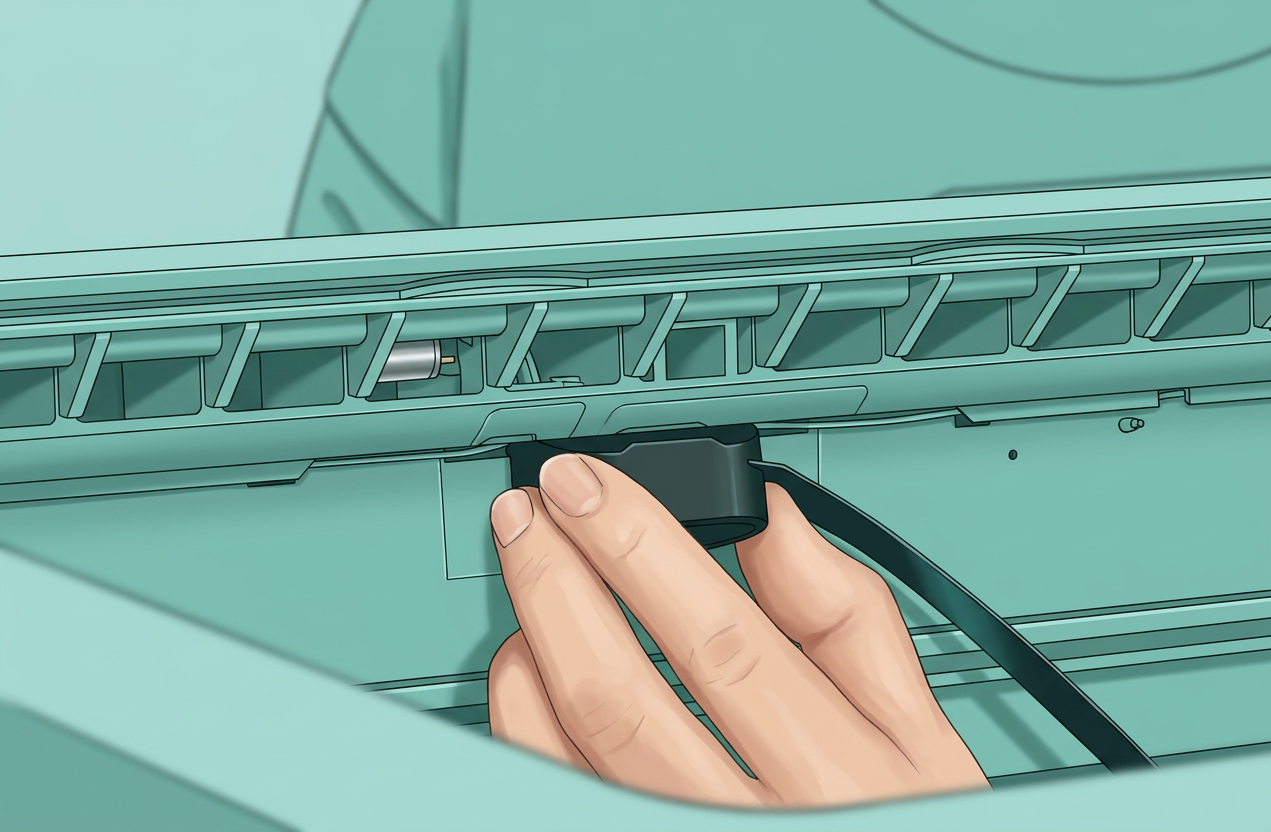

• Установите камеру Birdseye. Совместите две боковые защелки на корпусе камеры с двумя небольшими пазами на принтере, как показано.

• Аккуратно надавите на корпус камеры вверх, пока не услышите щелчок, что указывает на надежную установку.

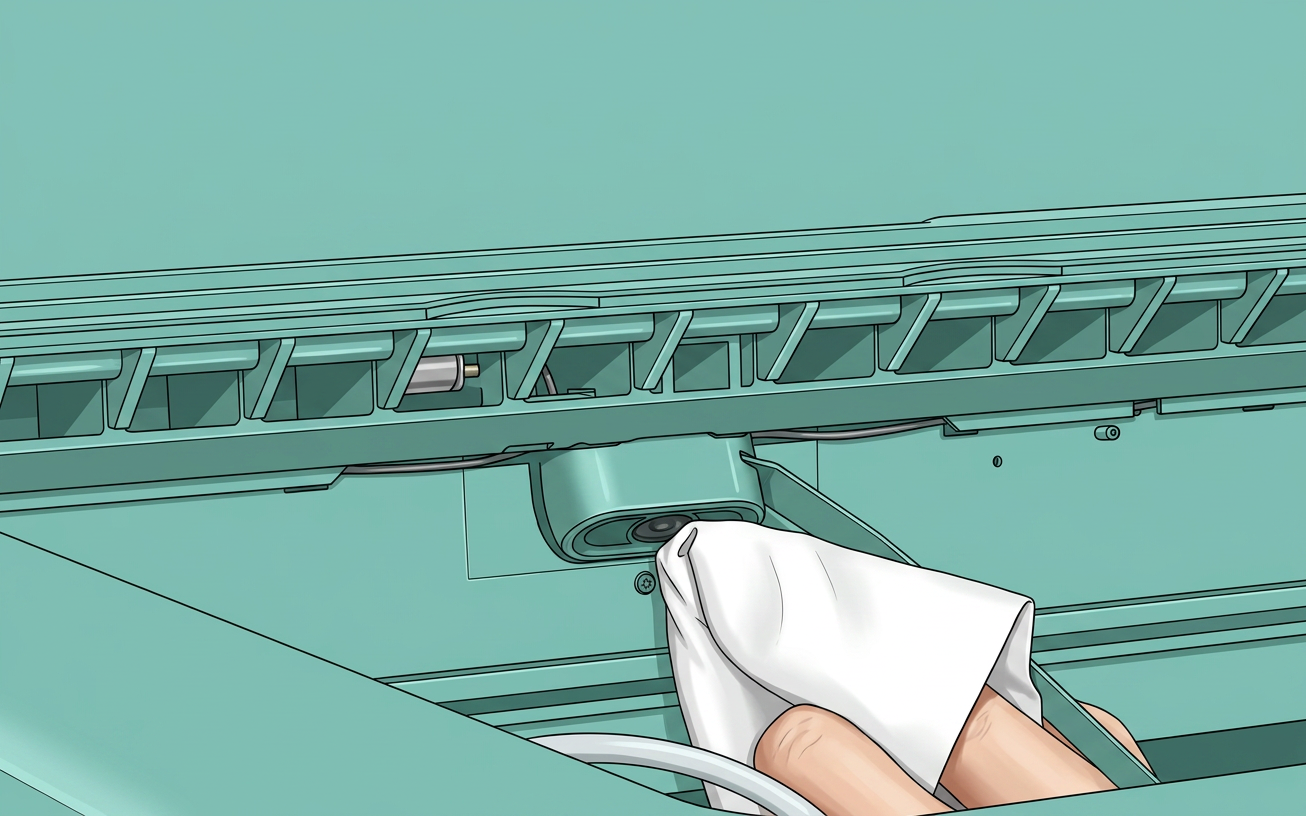

• Протрите объектив камеры микрофиброй, чтобы удалить пыль.

Подключите кабель камеры BirdsEye

• Снимите клейкую основу кабеля.

• При прокладке кабеля избегайте блокировки датчика температуры камеры и датчика пламени, выделенных на изображении ниже.

Примечание: Прикрепляя кабель, прикладывайте непрерывное и сильное давление в течение примерно 30 секунд для обеспечения надежного сцепления.

• Аккуратно откройте тонкую защелку в верхнем левом углу платы AP.

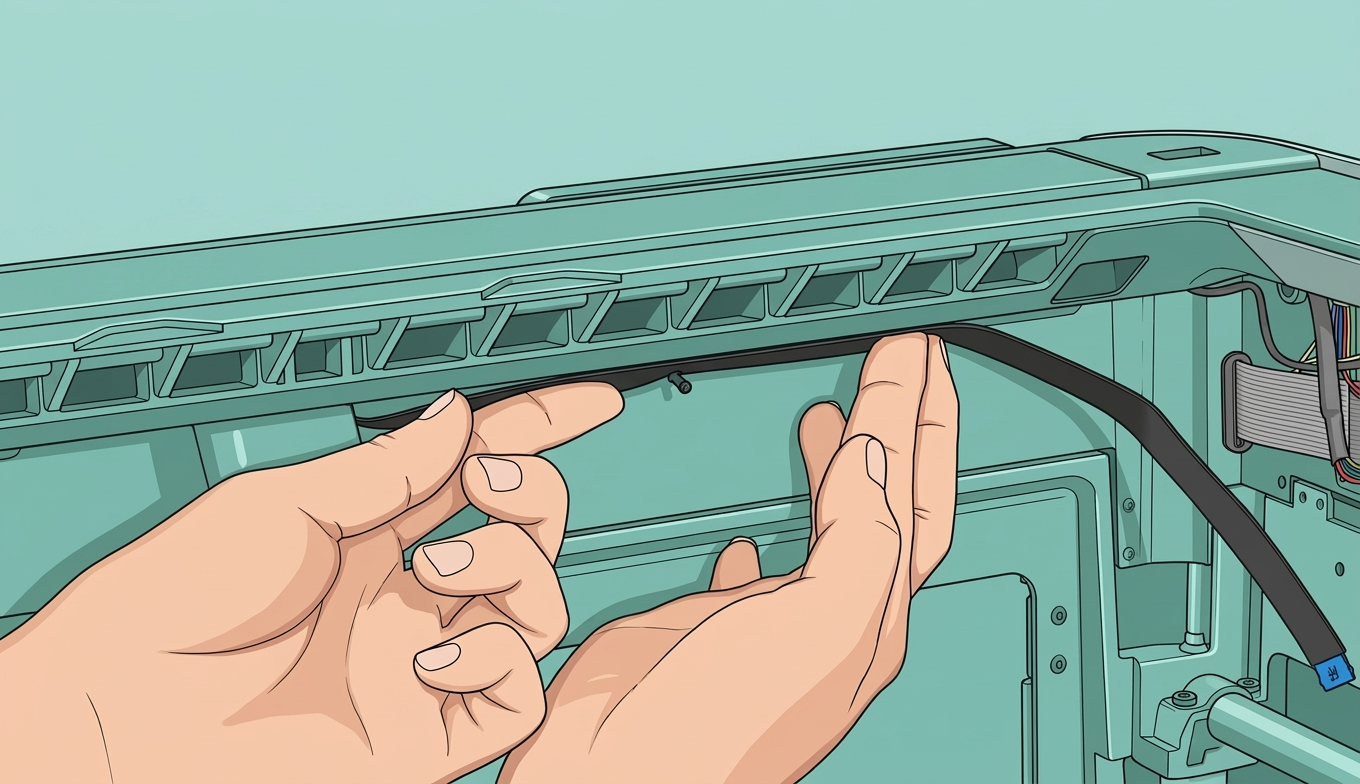

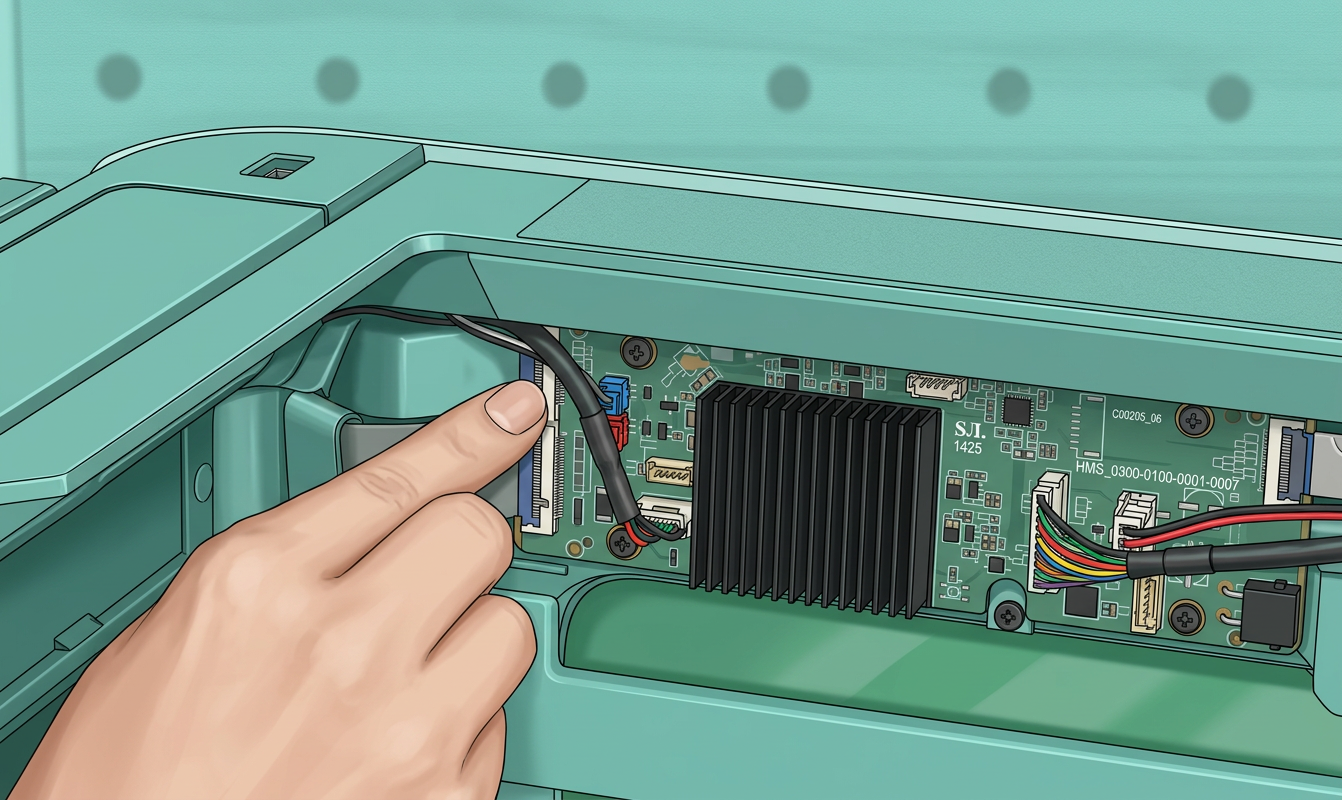

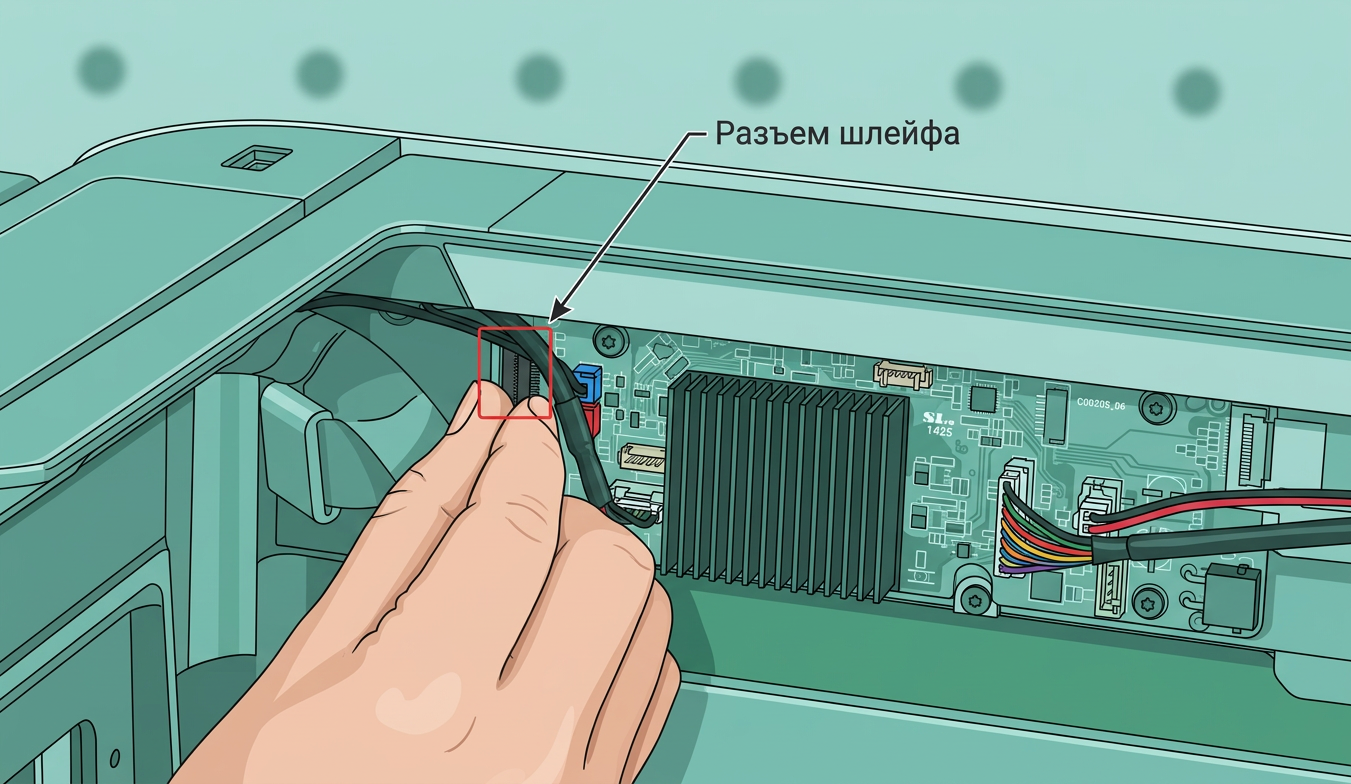

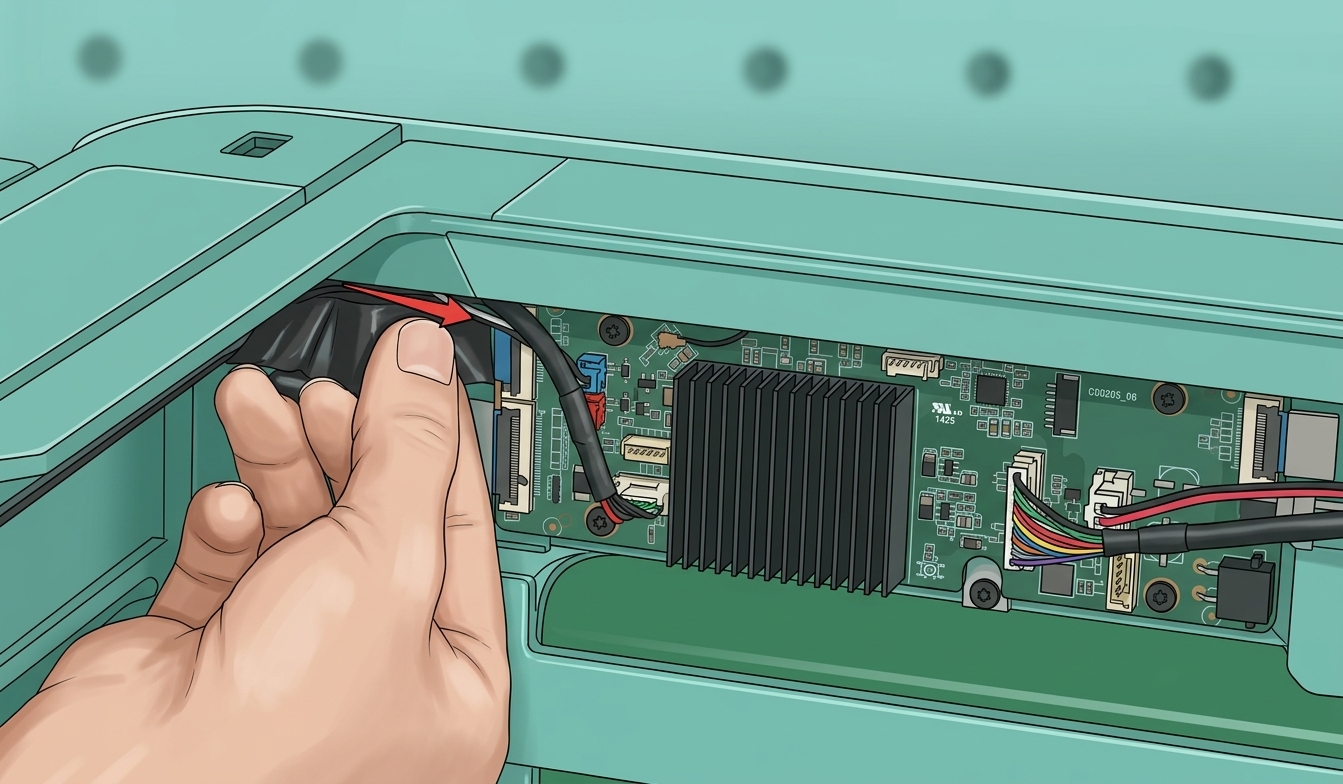

• Проложите кабель камеры за другими проводами и подключите его к плате AP в разъем с только что открытой защелкой.

• Убедитесь, что кабель полностью вставлен и прямой, и плотно нажмите на защелку, чтобы зафиксировать его.

• Закройте крышку платы AP.

• Затяните фиксирующий винт.

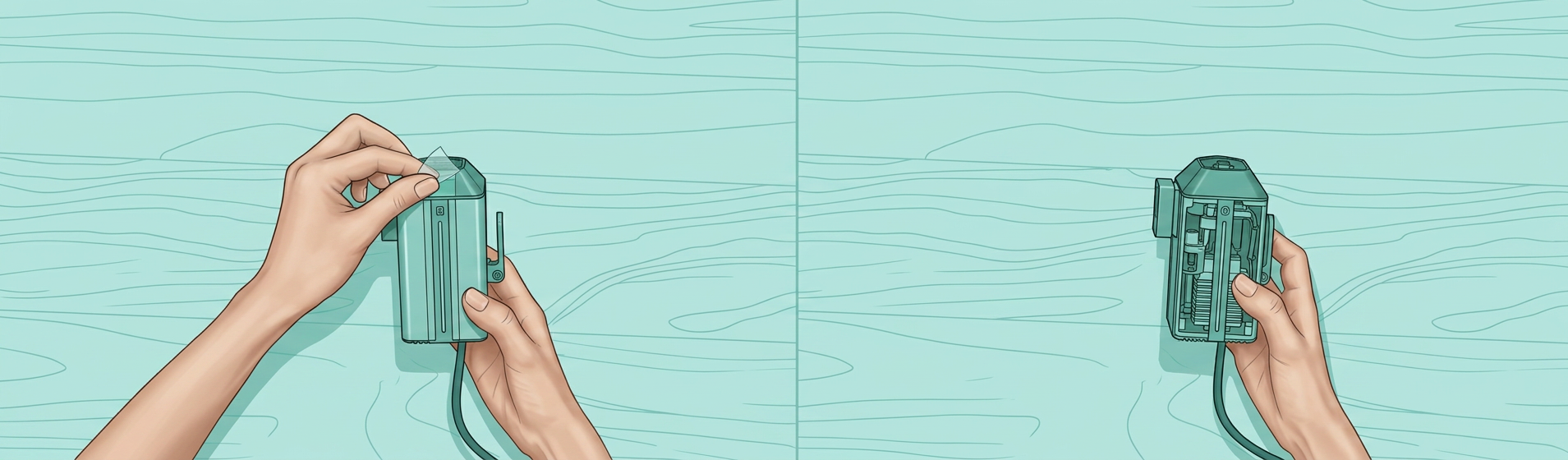

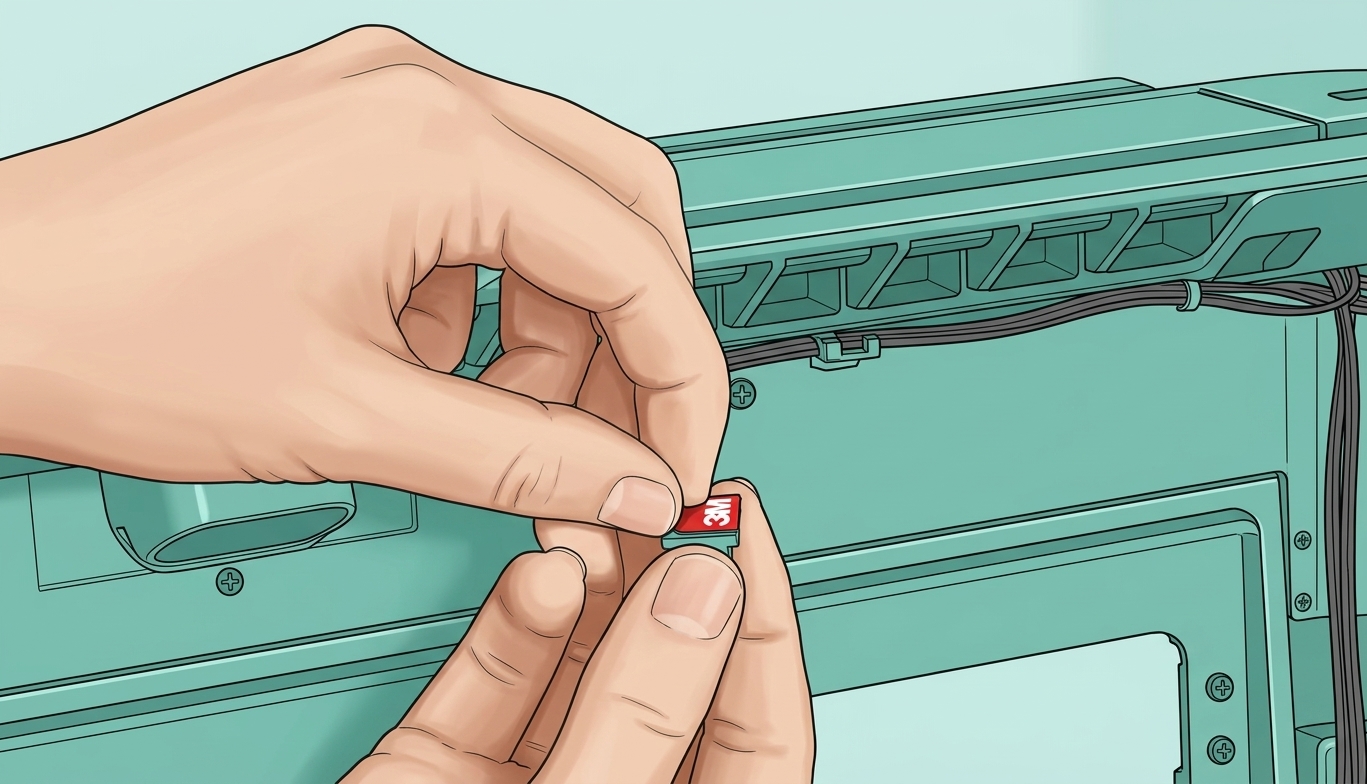

• Снимите клейкую основу с крепления кабеля.

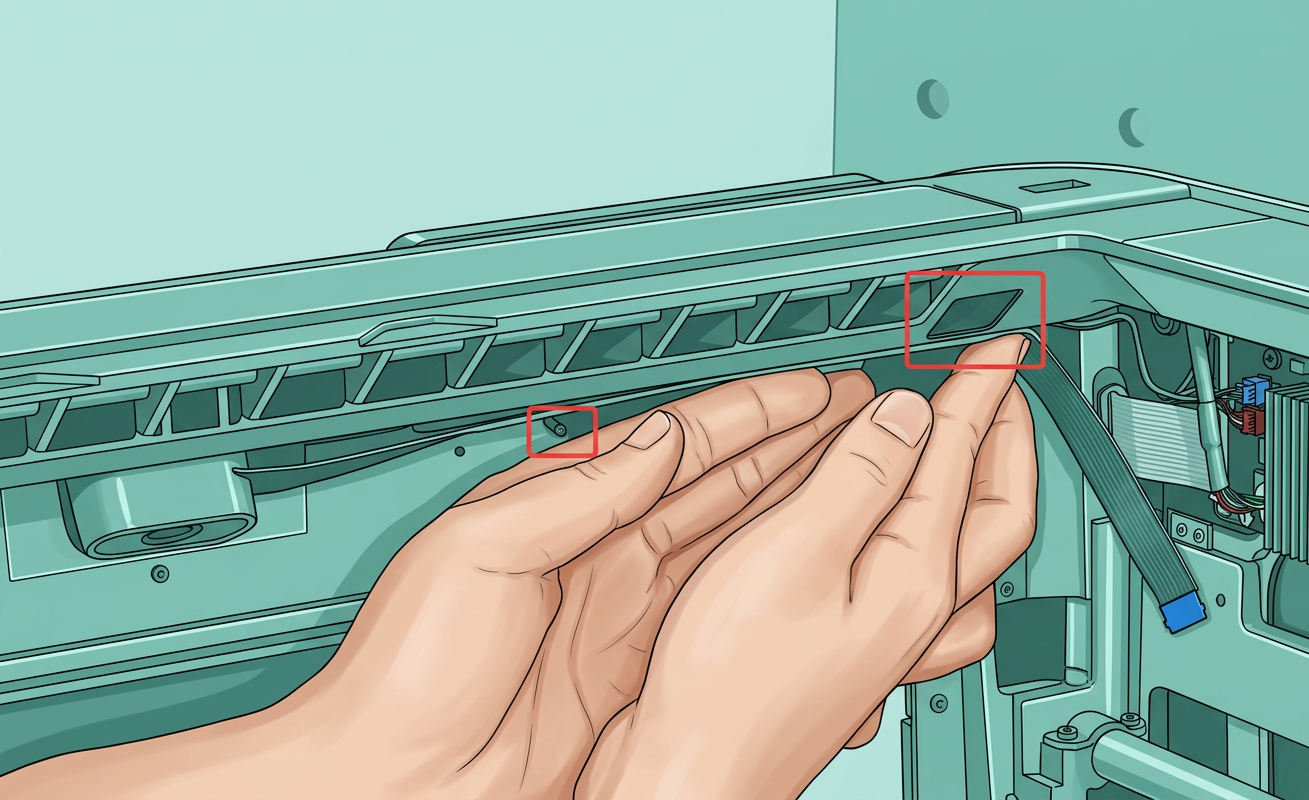

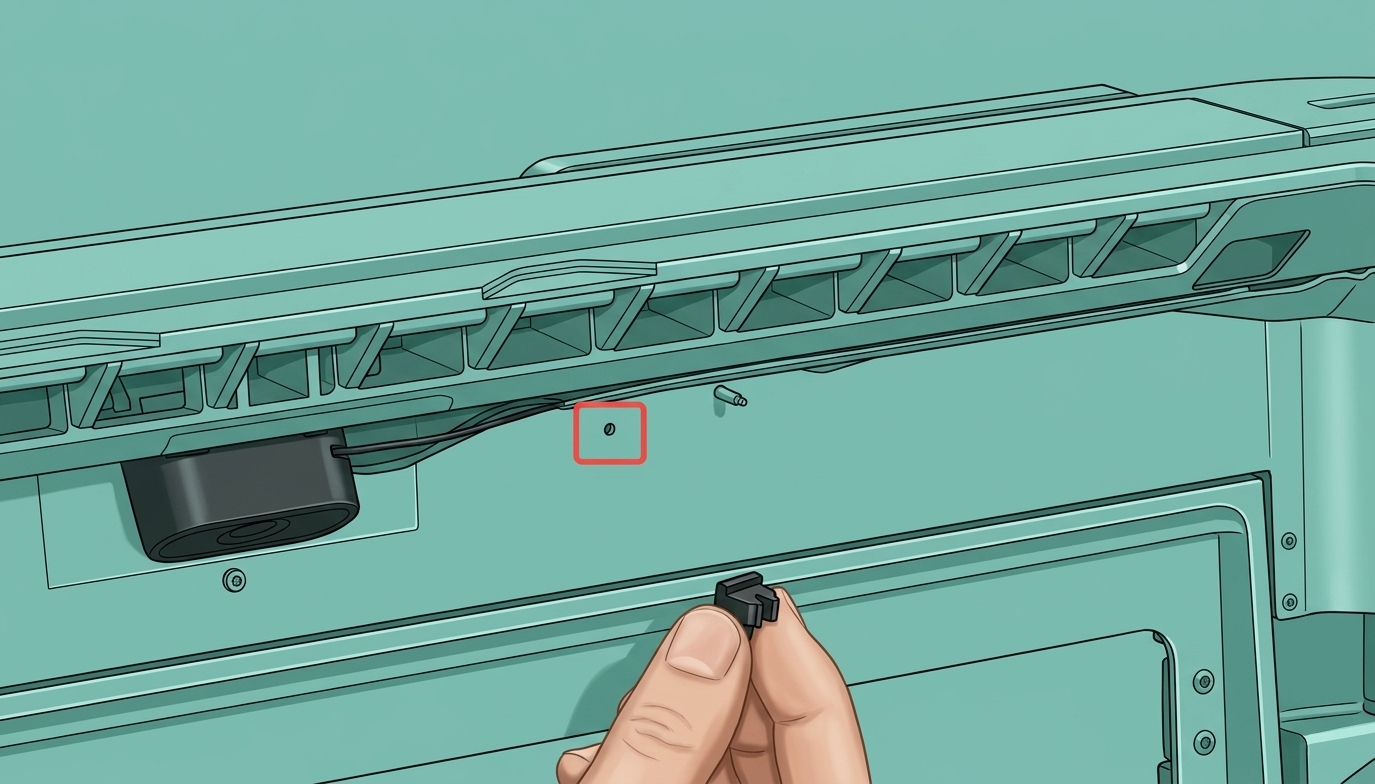

• Совместите крепление с отверстием под винт справа от камеры BirdsEye и приклейте его на место, как показано ниже.

Примечание: Прикрепляя крепление, прикладывайте непрерывное и сильное давление в течение примерно 15 секунд для обеспечения надежного сцепления.

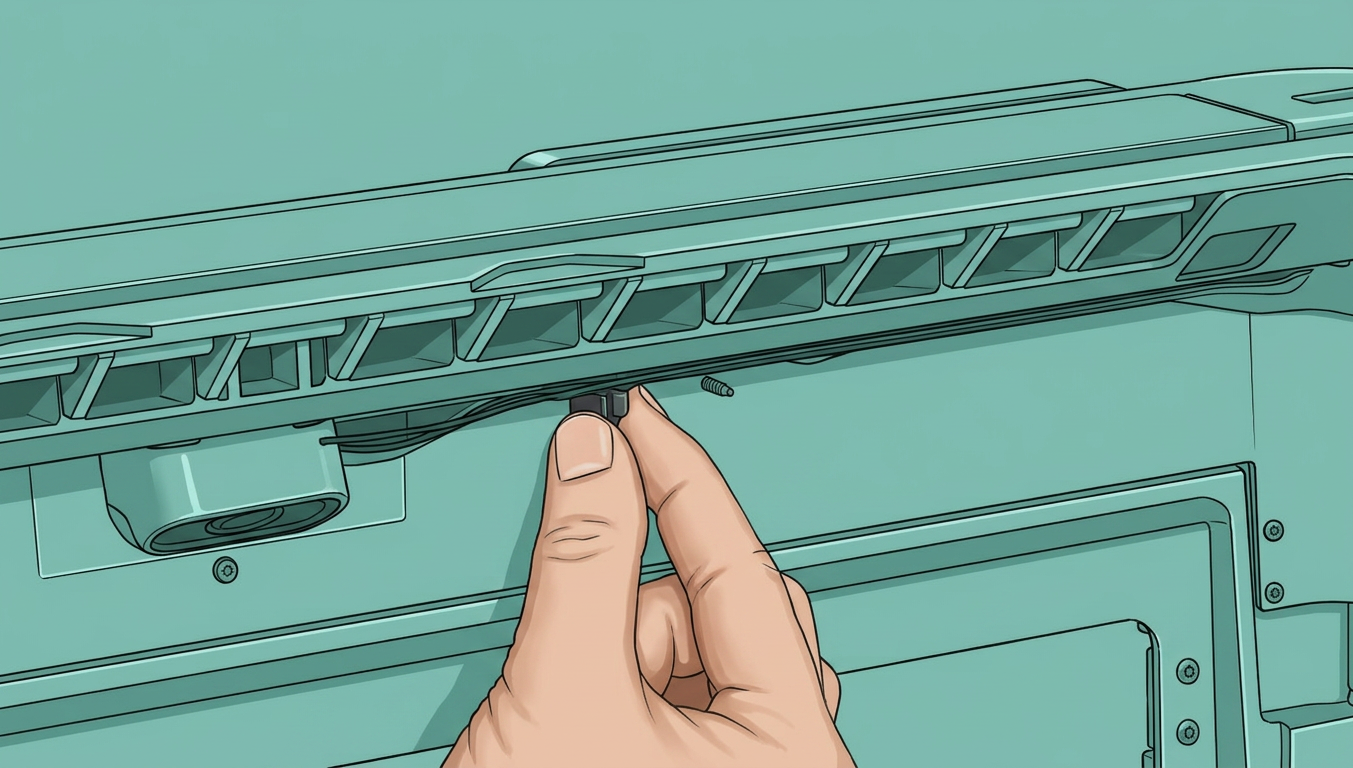

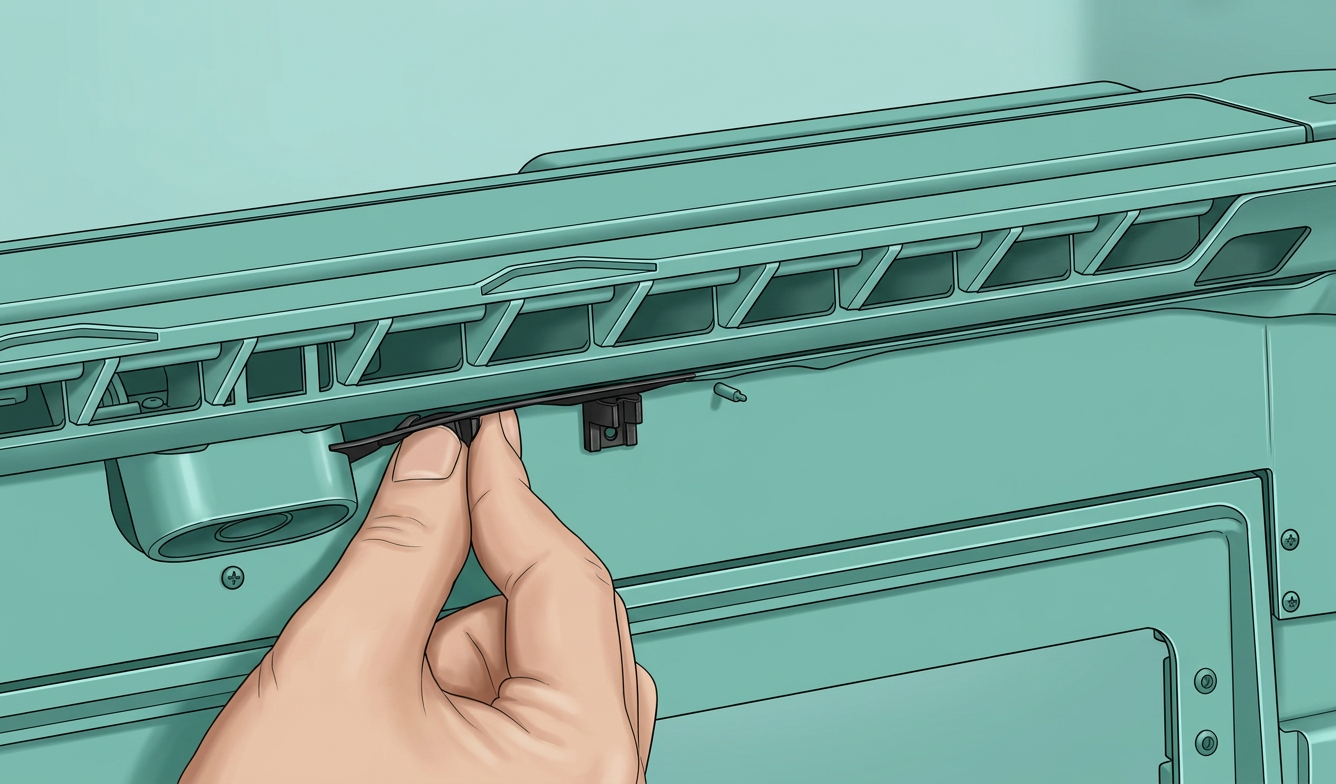

• Установите второе крепление в средней секции между камерой BirdsEye и первым креплением, затем плотно прижмите его на место;

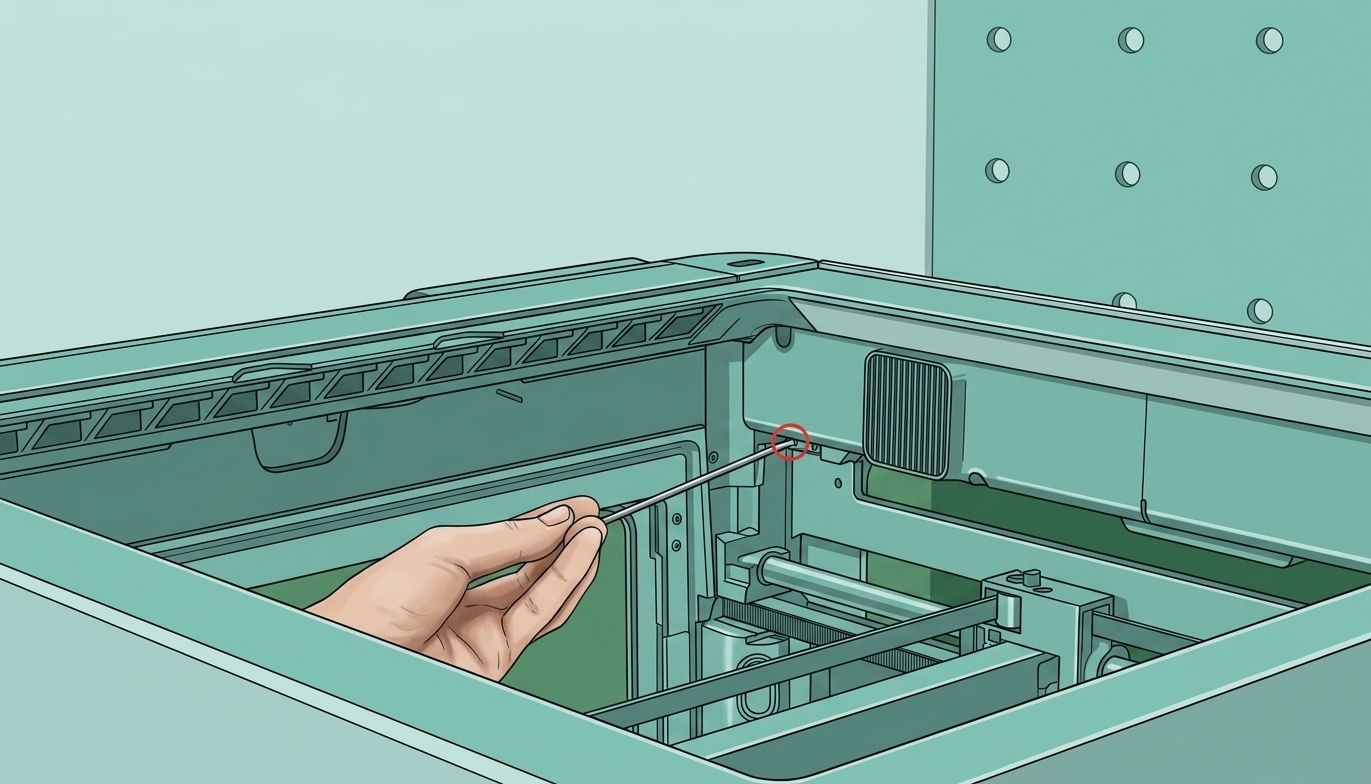

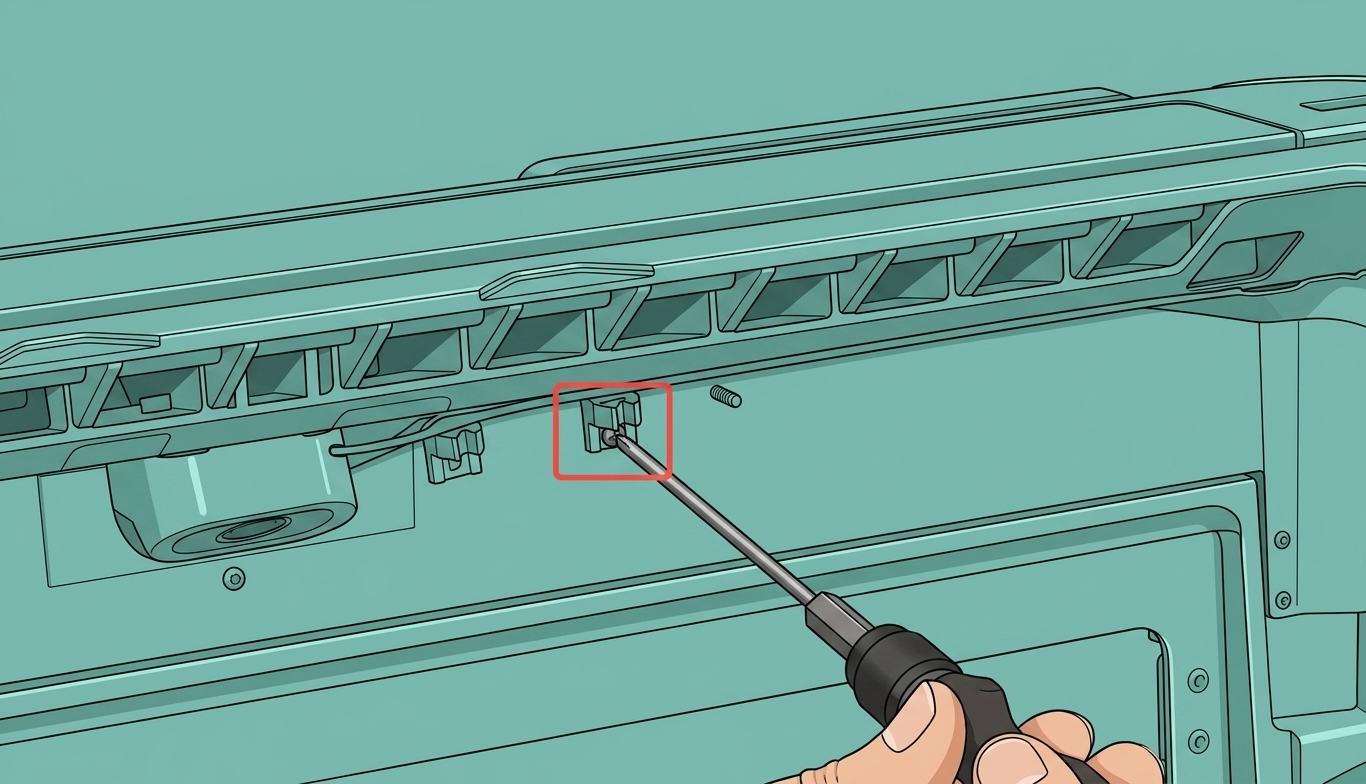

• Затяните винт, чтобы закрепить крепление.

Примечание: На некоторых версиях принтера нет зарезервированных отверстий под винты. Вам нужно только приклеить два зажима по мере необходимости.

Установите воздушный насос

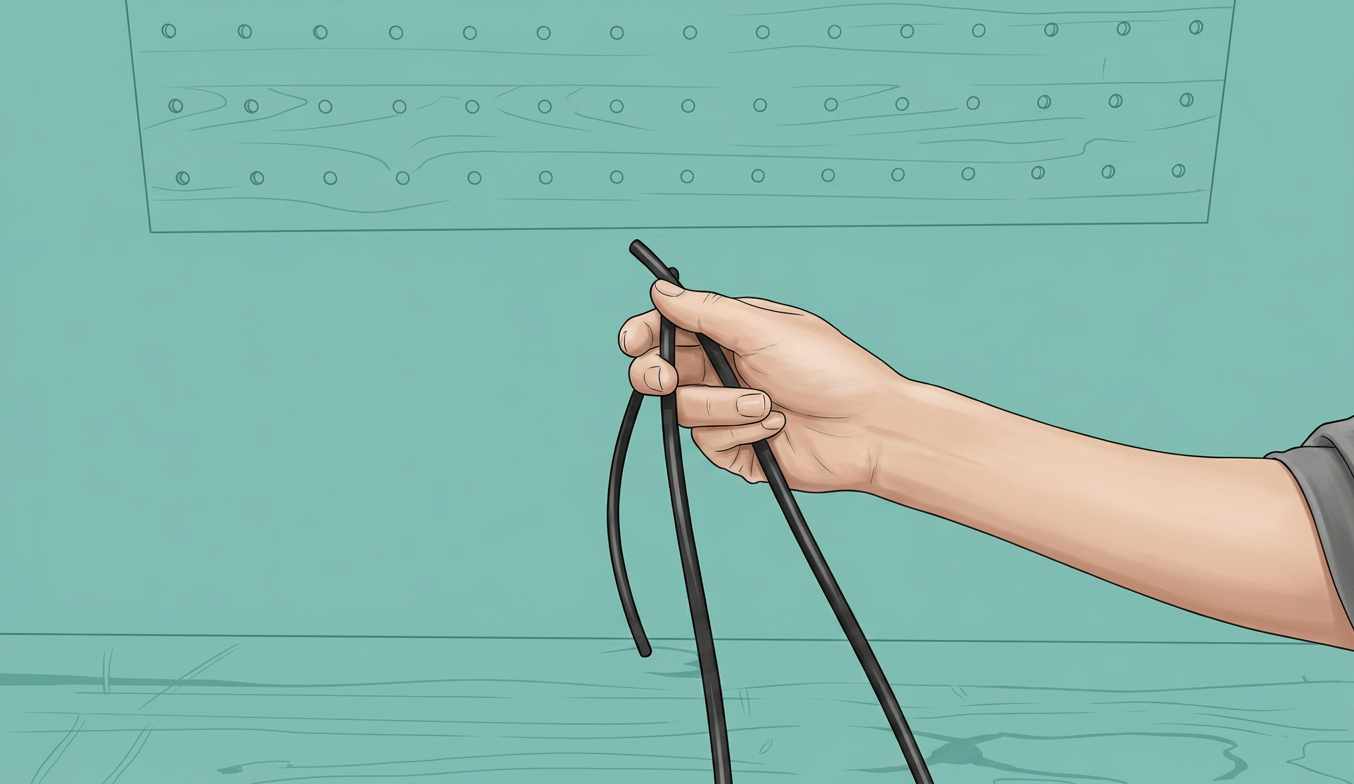

Обратите внимание на разницу в длине трубок воздушной помощи. Обратите внимание на наклейку на длинной трубке.

• Вставьте короткую трубку воздушной помощи в вход для филамента TPU сзади принтера.

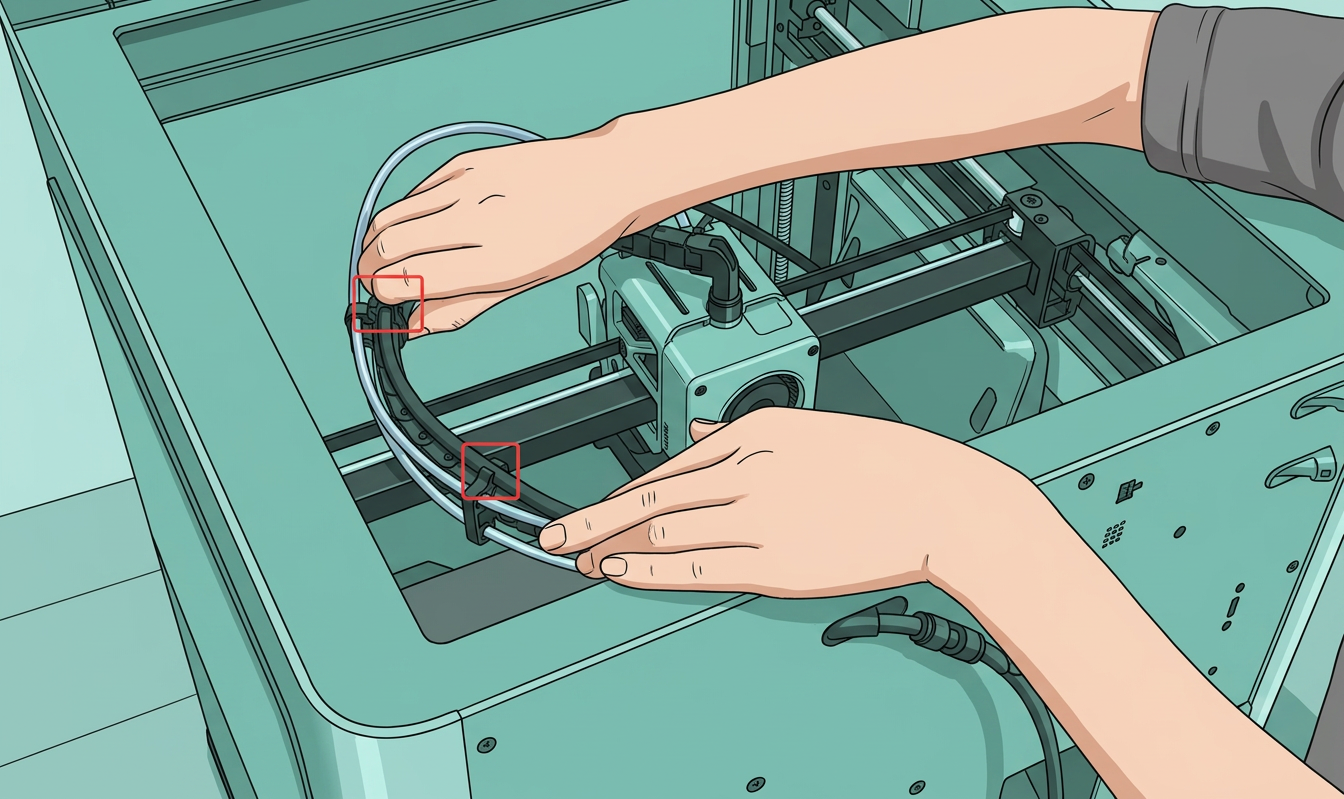

• Закрепите трубку воздушной помощи в двух зажимах вдоль кабельной цепи инструмента.

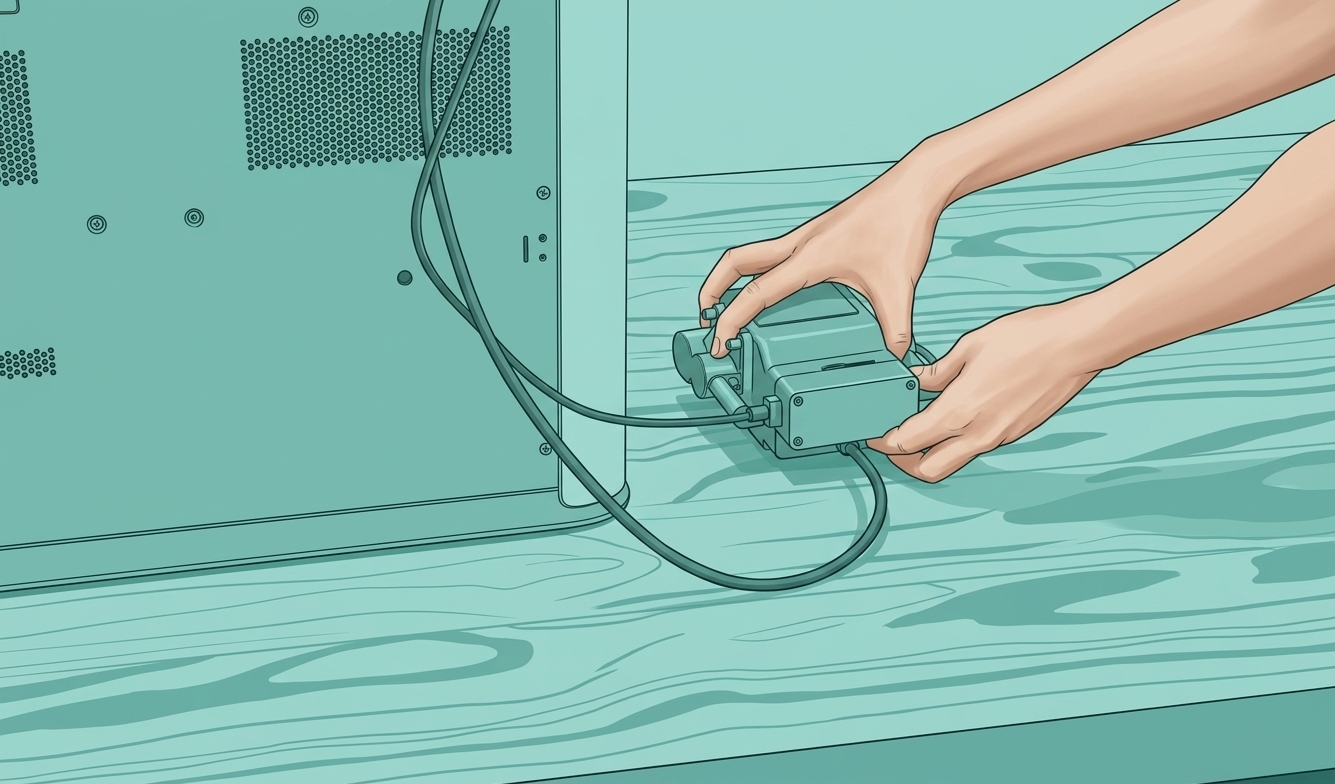

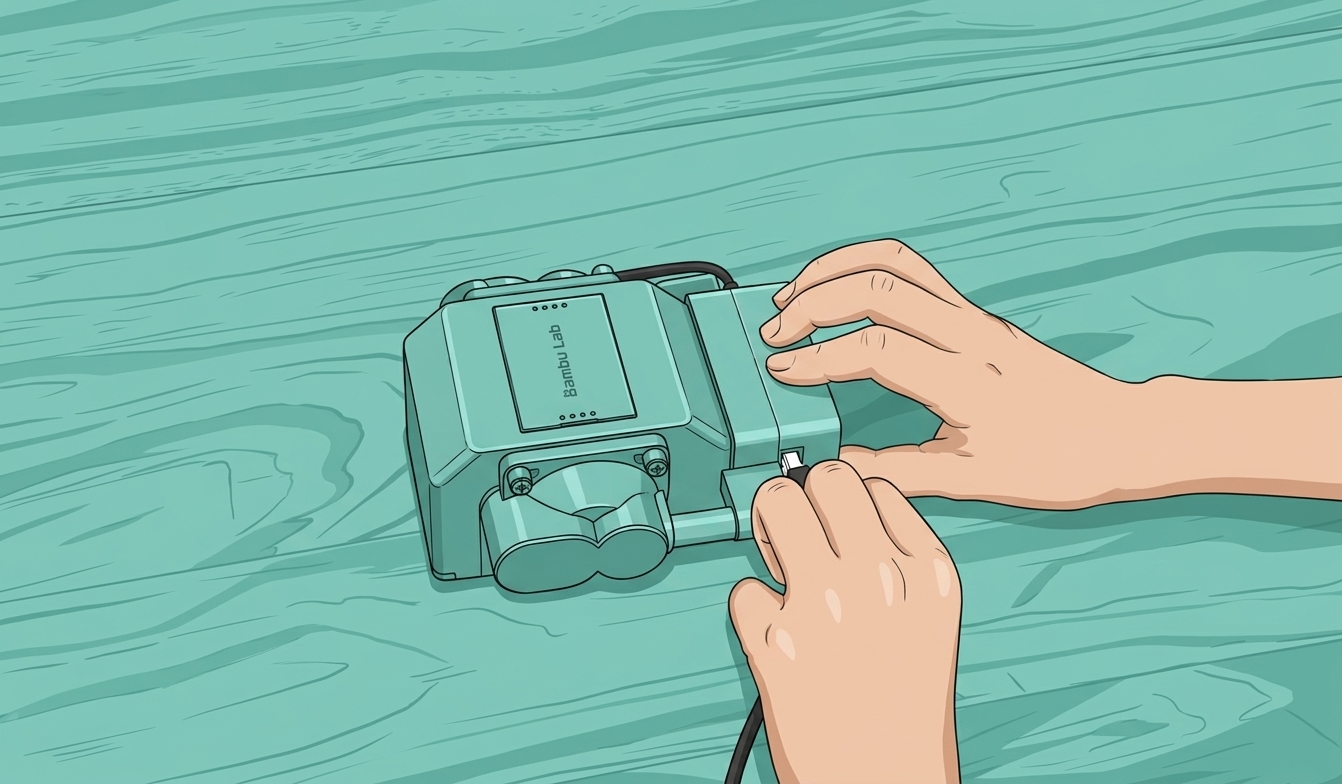

• Подключите кабель воздушного насоса к насосу.

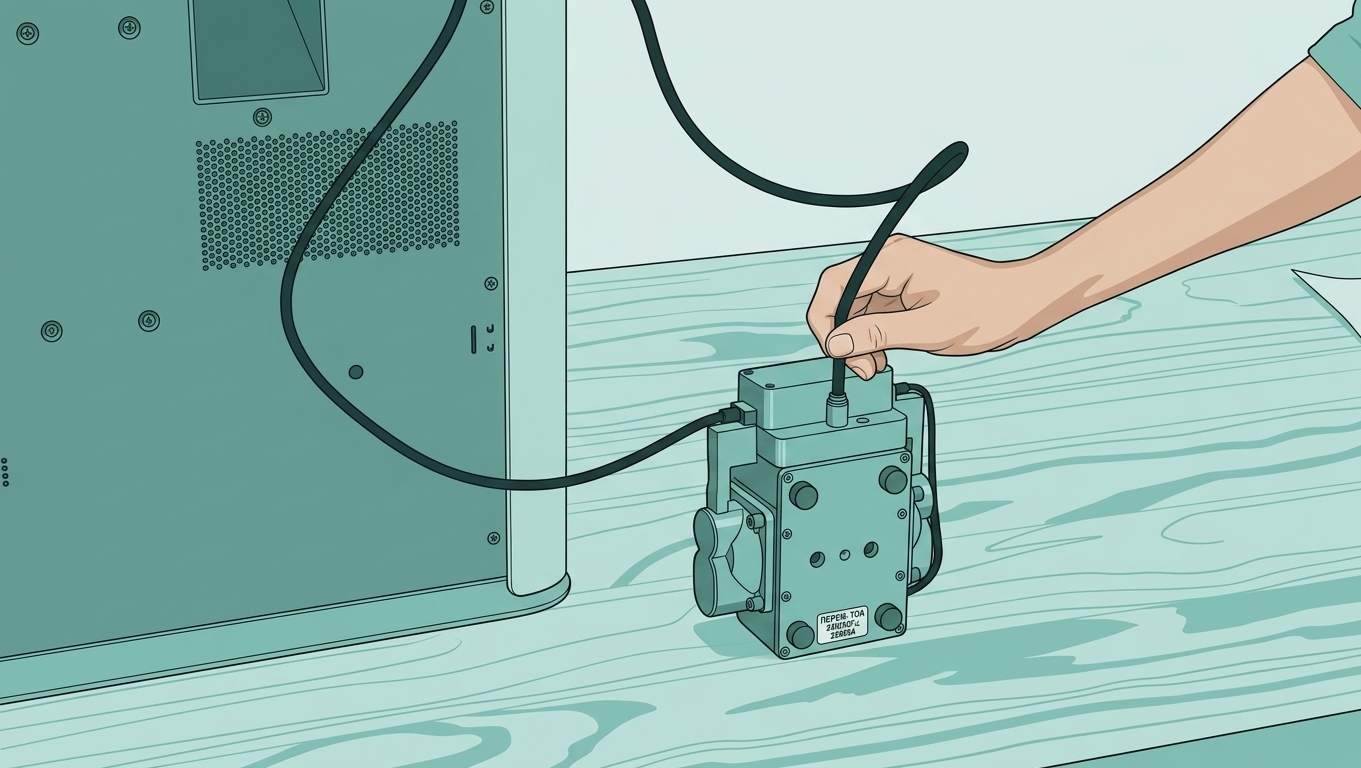

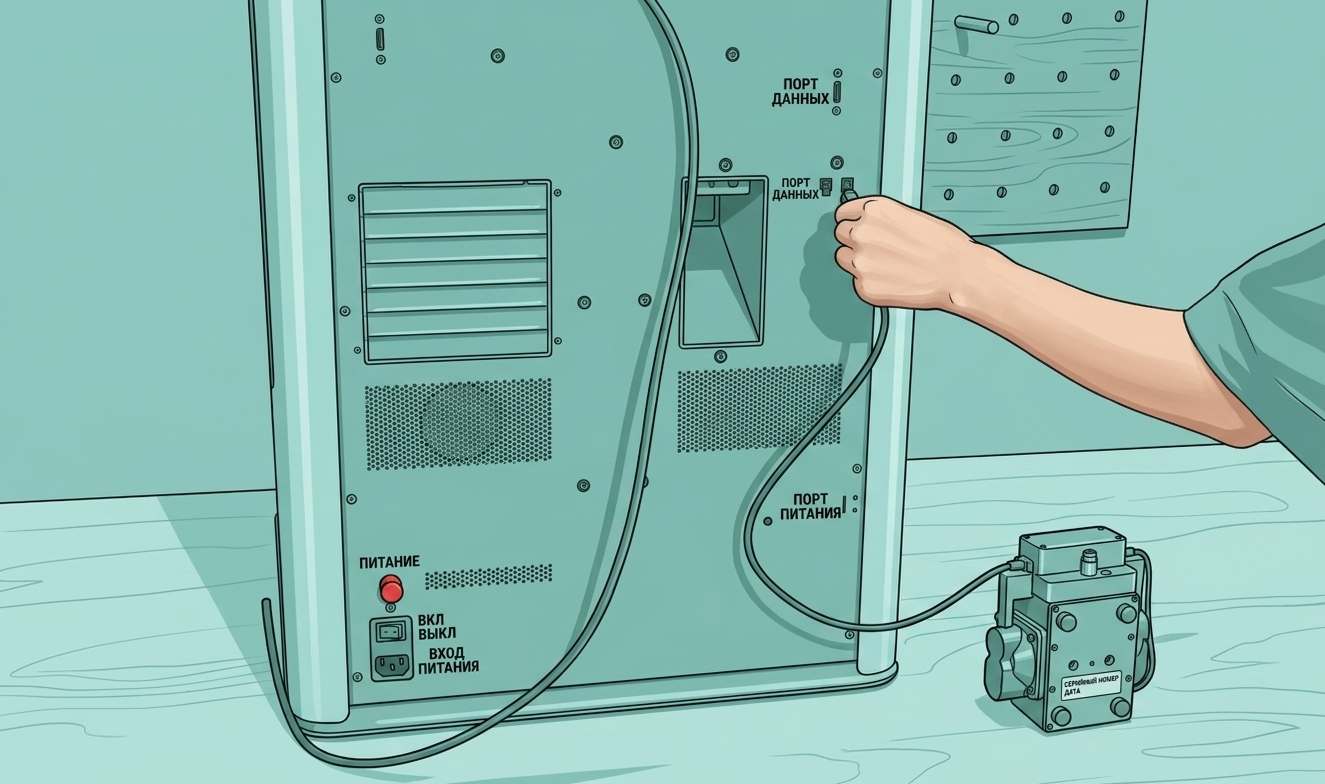

• Подключите 4-контактный разъем кабеля воздушного насоса к одному из 4-контактных портов на задней панели принтера.

• Подключите оставшийся конец трубки воздушной помощи к интерфейсу воздушного насоса.

• После вставки аккуратно покачайте трубку воздушной помощи, чтобы убедиться, что трубка полностью подключена.

• Положите воздушный насос плашмя на стол.

Примечание: Воздушный насос может вибрировать, поэтому важно убедиться, что он placed в безопасном месте, чтобы он не упал и не повредился.

Установите трубу для вентиляции дыма

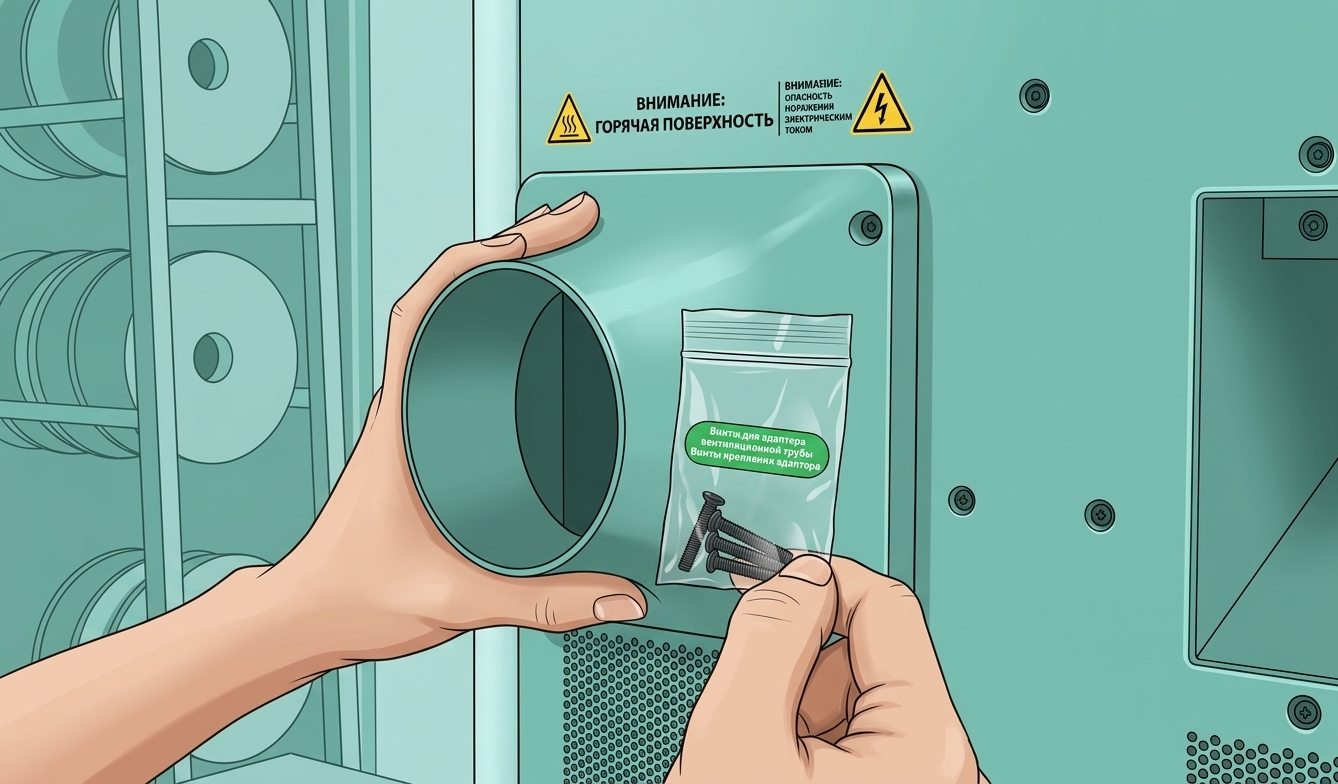

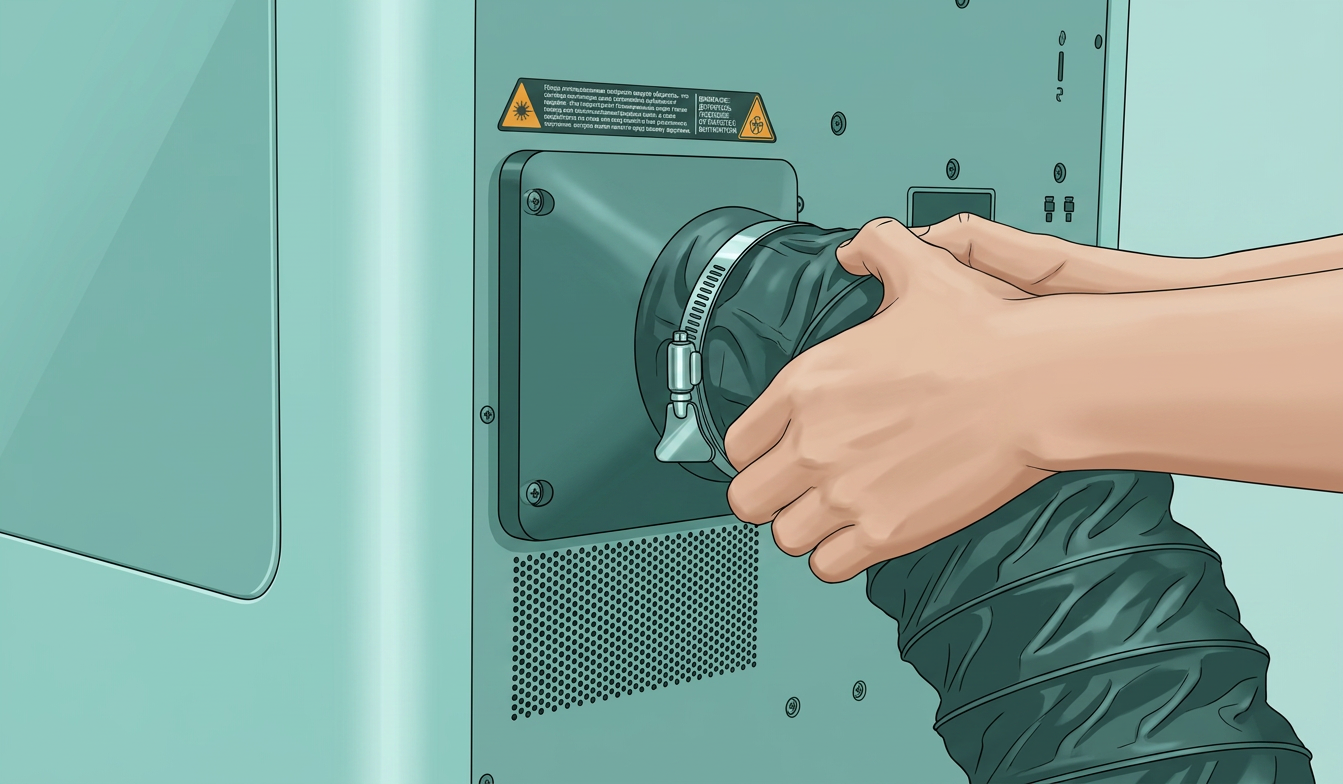

• Поместите адаптер вентиляционной трубы на вытяжной вентилятор камеры сзади принтера и затяните четыре винта.

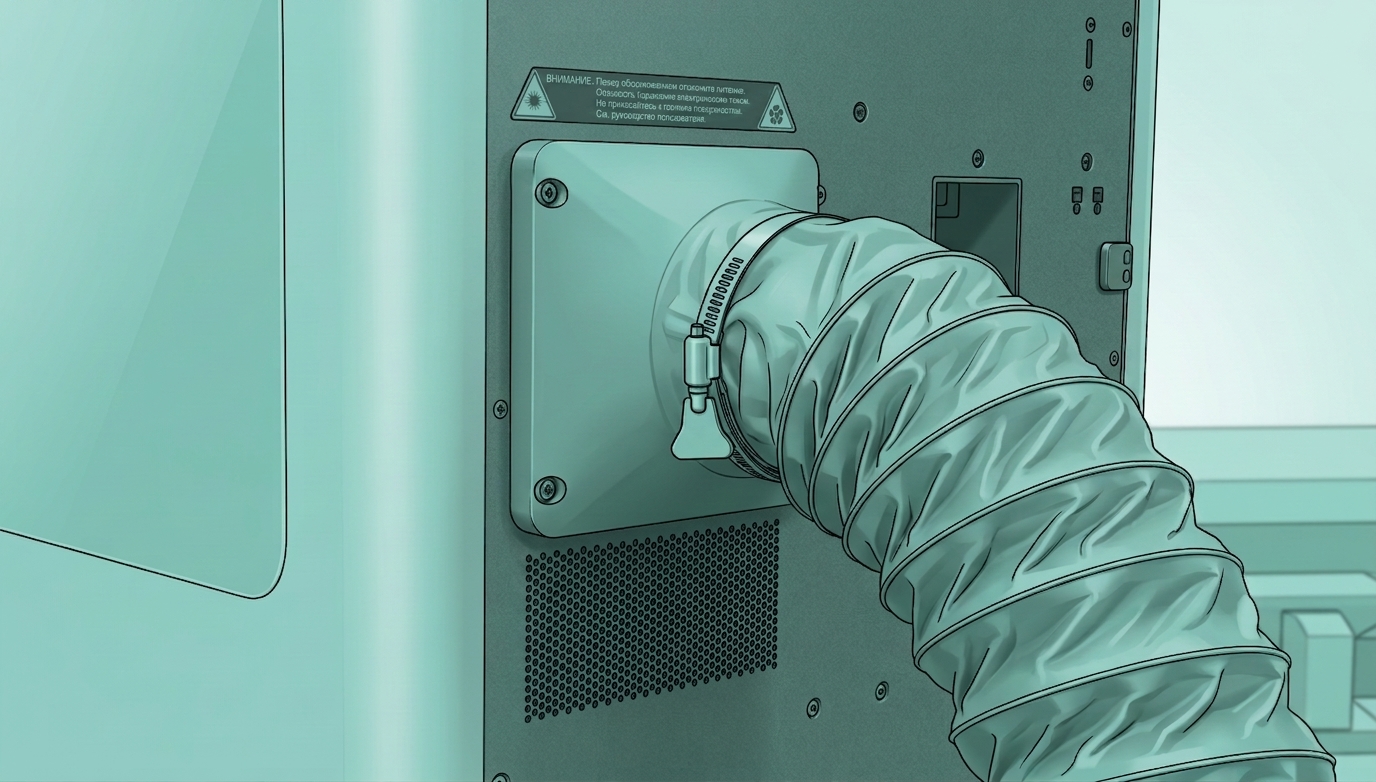

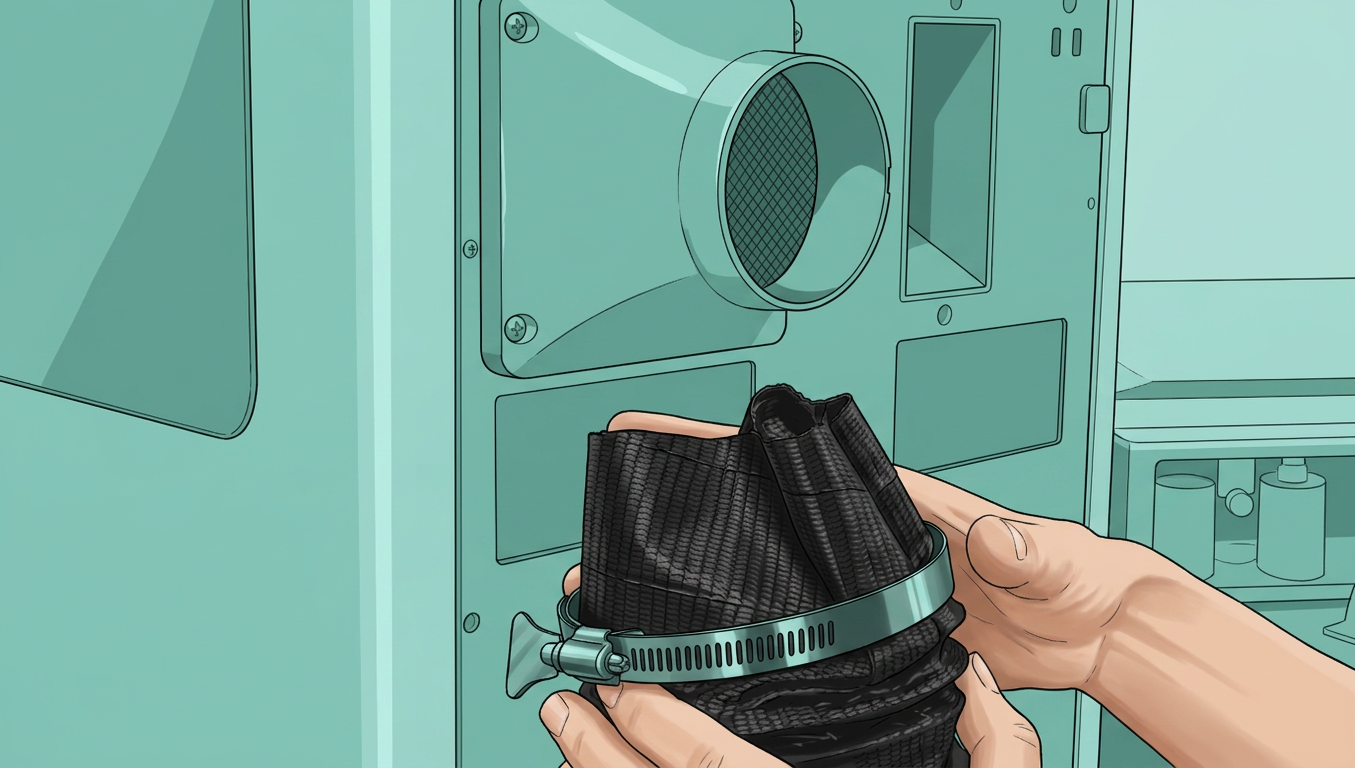

• Наденьте хомут для трубы на один конец трубы для вентиляции дыма и установите трубу поверх адаптера вентиляционной трубы так, чтобы она полностью покрывала адаптер. Затяните хомут для трубы над частью вентиляционной трубы, которая надета на адаптер вентиляционной трубы, до плотного прилегания.

• После установки firmly потяните за вентиляционную трубу, чтобы убедиться, что она полностью закреплена.

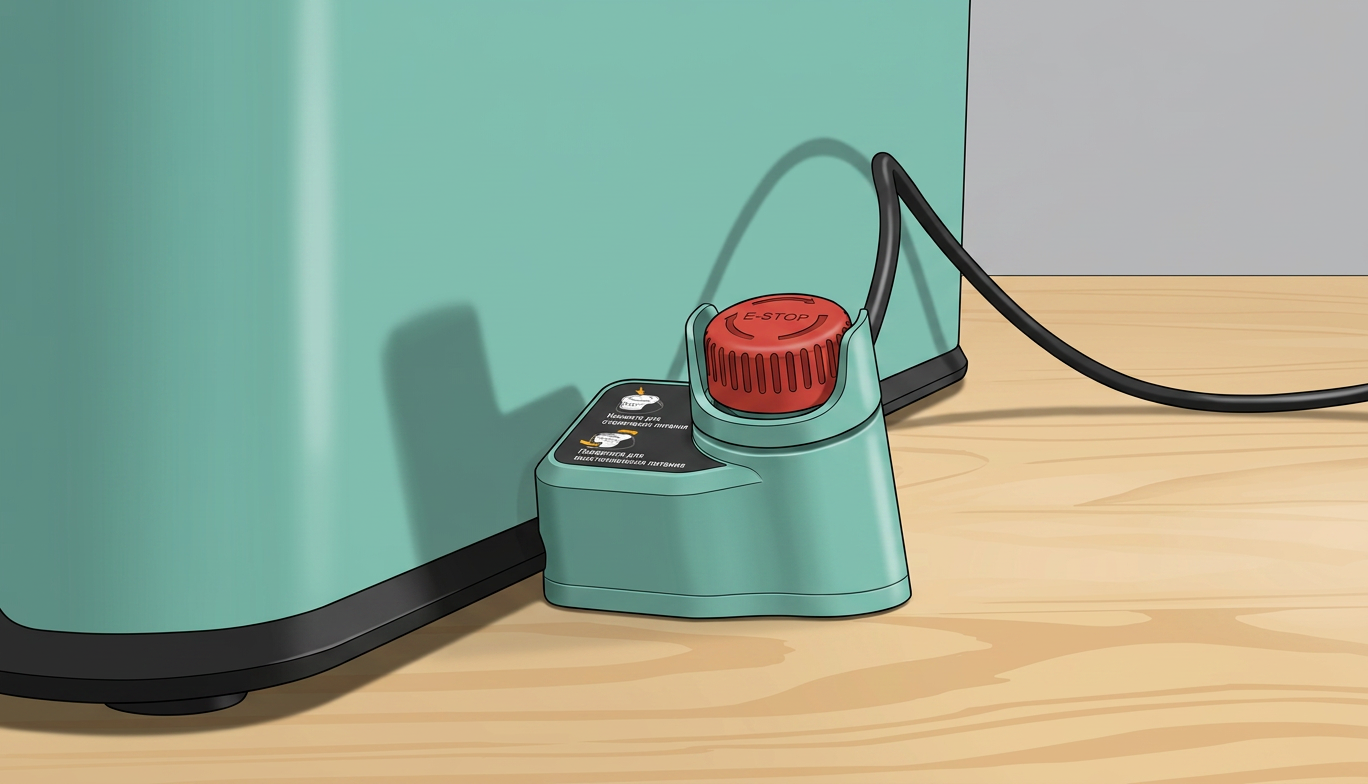

Установите кнопку аварийной остановки

• Проверьте, что защитный ключ вставлен в кнопку аварийной остановки;

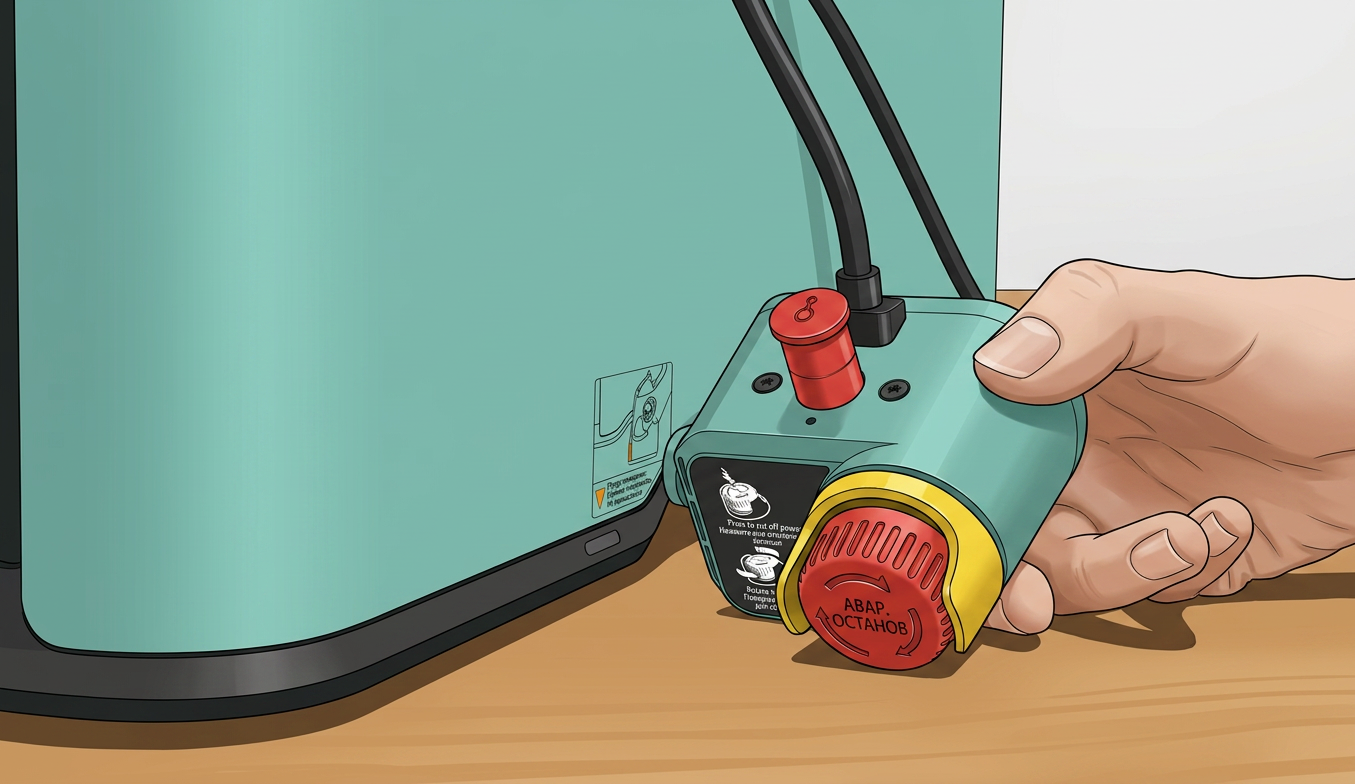

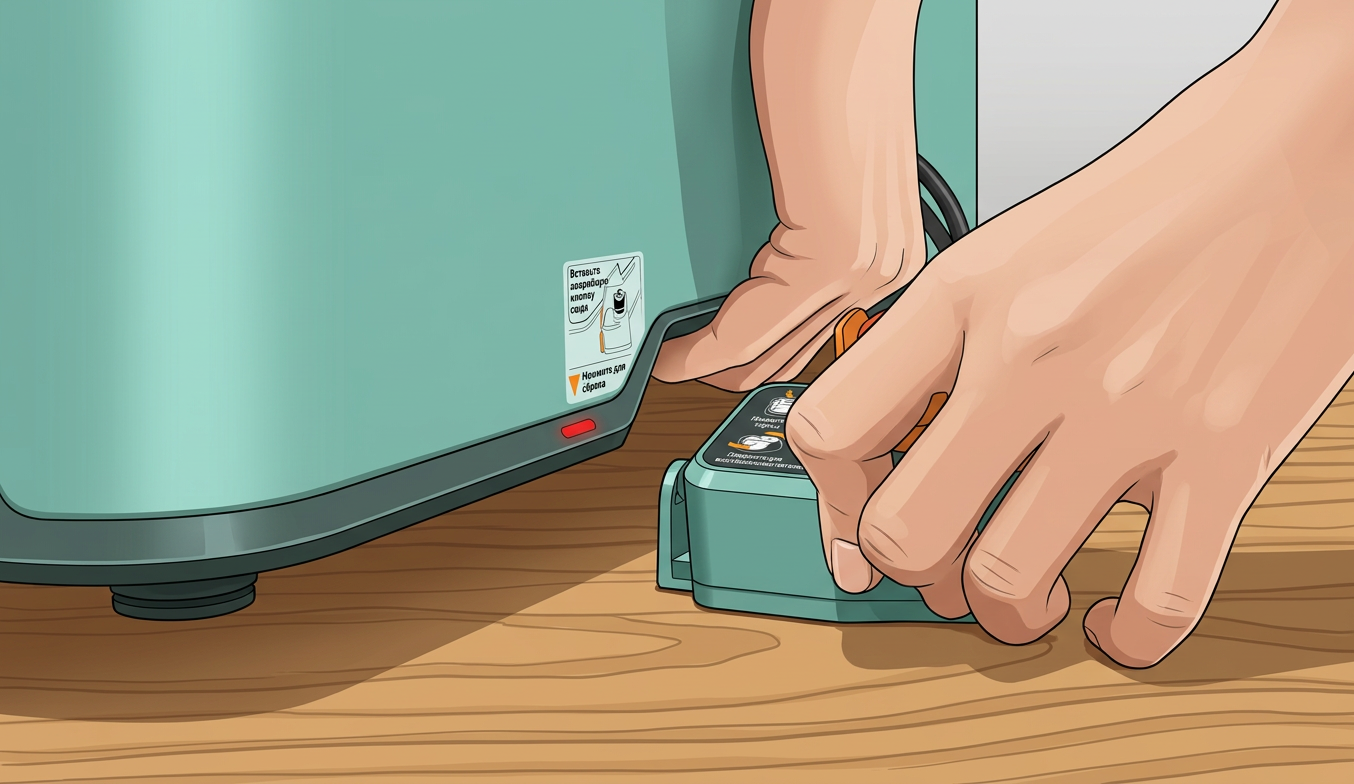

• Установите кнопку аварийной остановки, подняв принтер и поместив зажим кнопки аварийной остановки под выступ принтера.

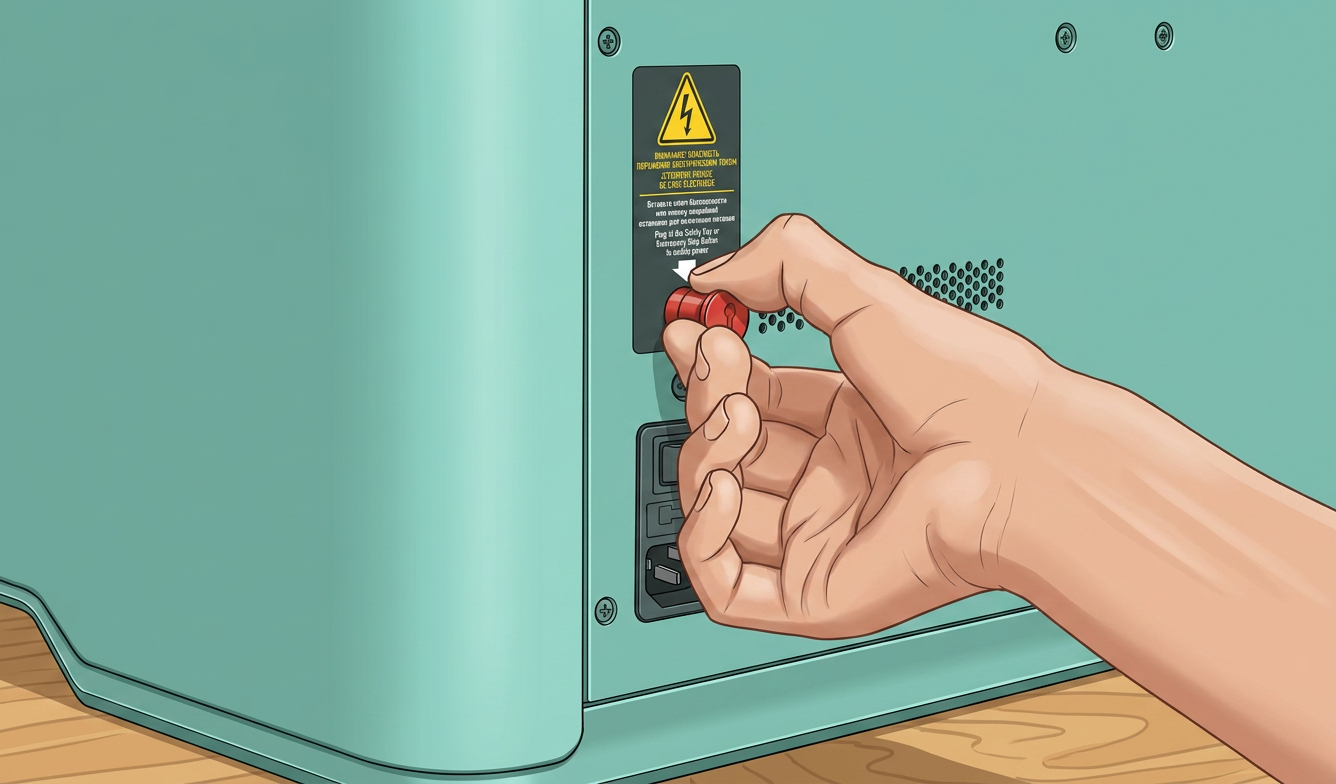

• Снимите защитный ключ питания с задней панели принтера и подключите кабель кнопки аварийной остановки.

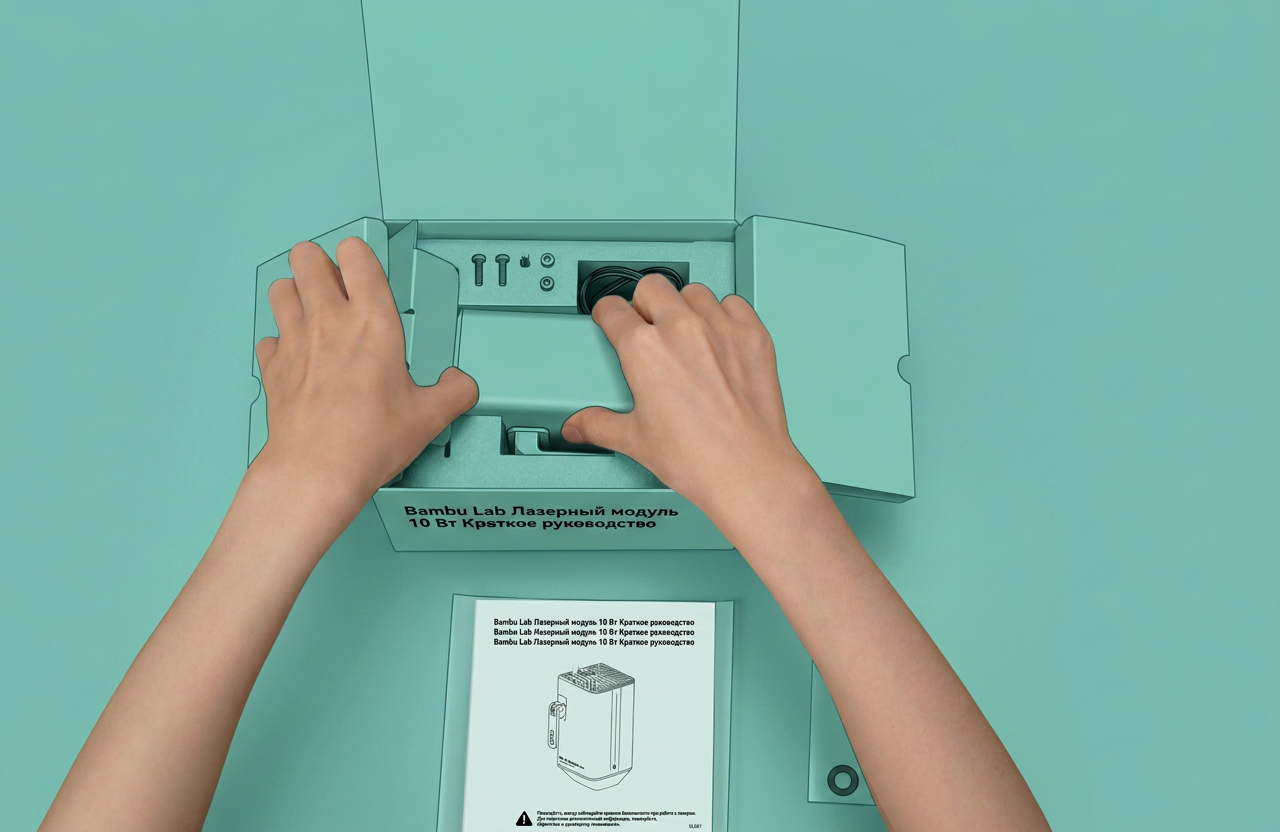

Распакуйте лазерный модуль

• Откройте лазерный модуль;

• Достаньте руководство по быстрому запуску и запасной лазерный объектив;

• Вытащите левые вставные карточки;

• Достаньте лазерный модуль;

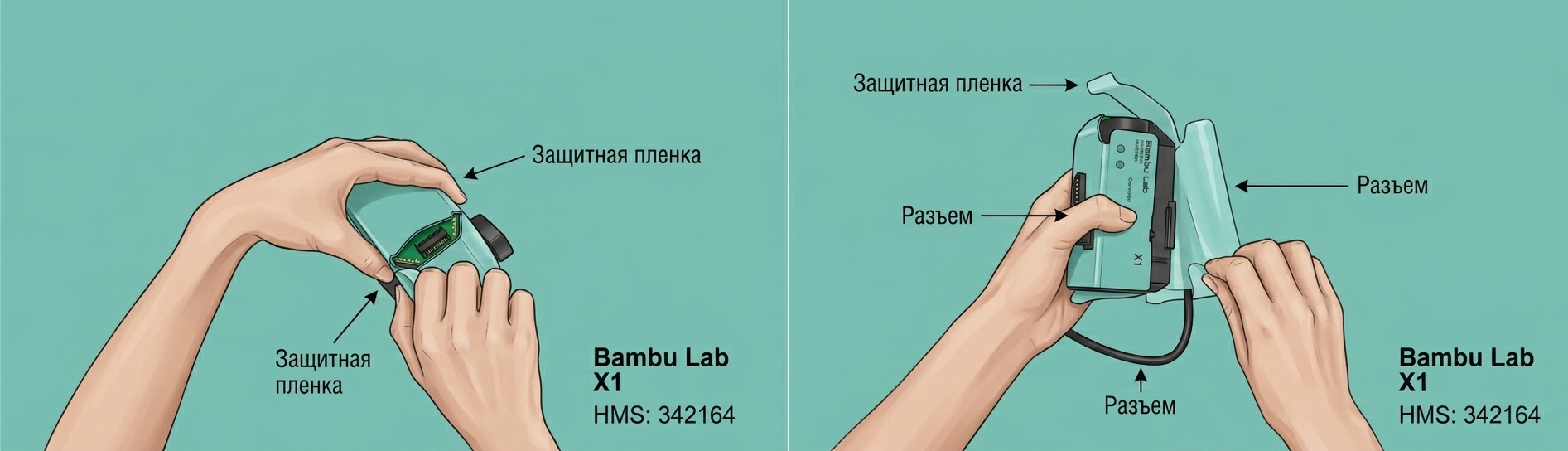

• Снимите защитную крышку лазерного модуля;

• Снимите прозрачную наклейку на поверхности.

Установите лазерный модуль

Возьмитесь за нижнюю часть передней крышки инструмента и потяните вперед, чтобы снять ее.

Затем снимите вращающееся индикаторное колесо.

Совместите лазерный модуль с пазом, вставьте его вдоль направляющей и нажмите защелку, чтобы закрепить его.

Подключите кабель к инструменту.

toolhead-enhanced-cooling-fan_image-8_019.png" width="800"/>

Примечание: Перед печатью обязательно снимите защитную пленку лазера и проверьте, что внутри камеры нет посторонних предметов или остатков печати, чтобы избежать риска возгорания.

Подключите один конец воздушной трубки к лазерному модулю, а другой — к пневматическому фитингу на задней панели принтера.

После установки это должно выглядеть так, как показано ниже:

Настройка камеры Birdseye

• Убедитесь, что на heated bed нет объектов, особенно меток калибровки, выделенных на изображении ниже.

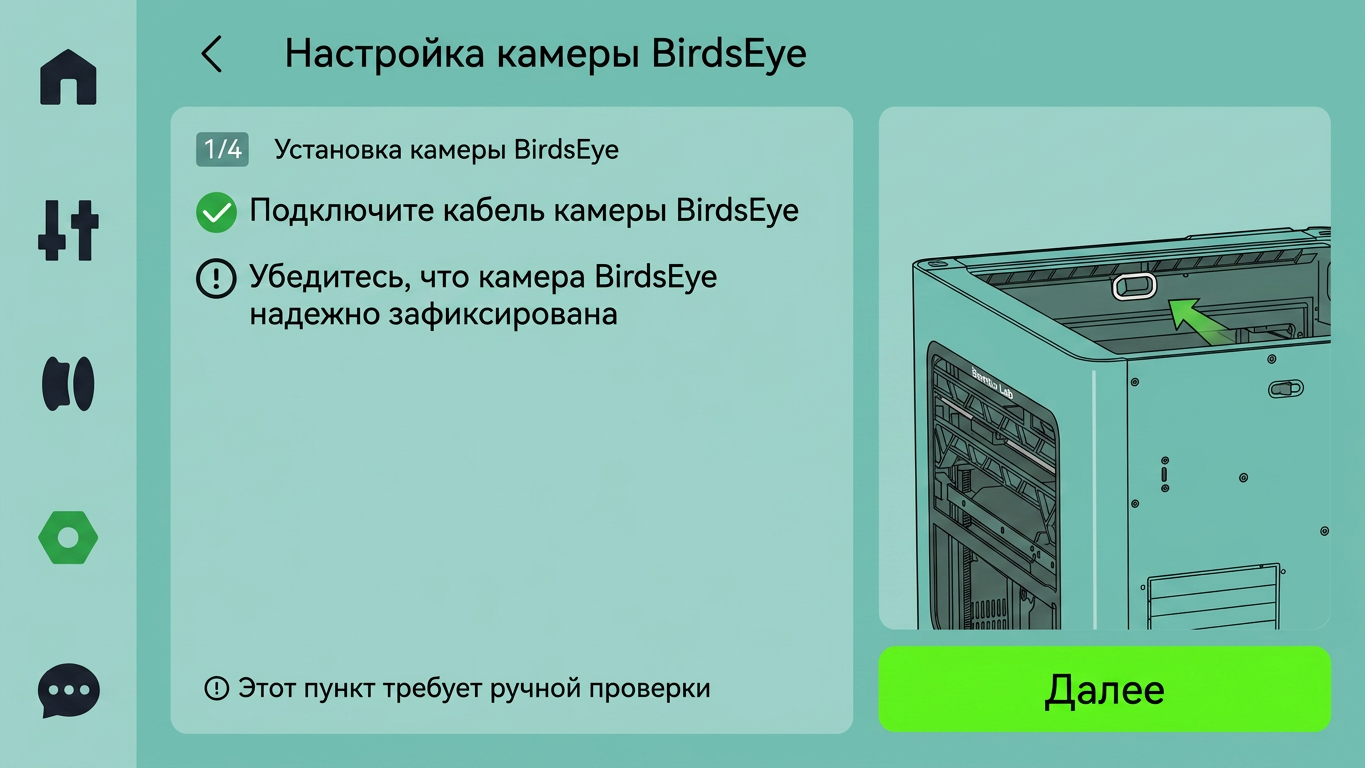

• Перейдите на страницу настройки камеры BirdsEye со страницы HMS или «Настройки-Инструментальная панель»;

Установите лазерную платформу

• Установите планки на лазерной платформе, вставив их в пазы с обеих сторон. Звук щелчка указывает на то, что планка установлена. Размещайте планку каждые 4 паза, как показано на картинке.

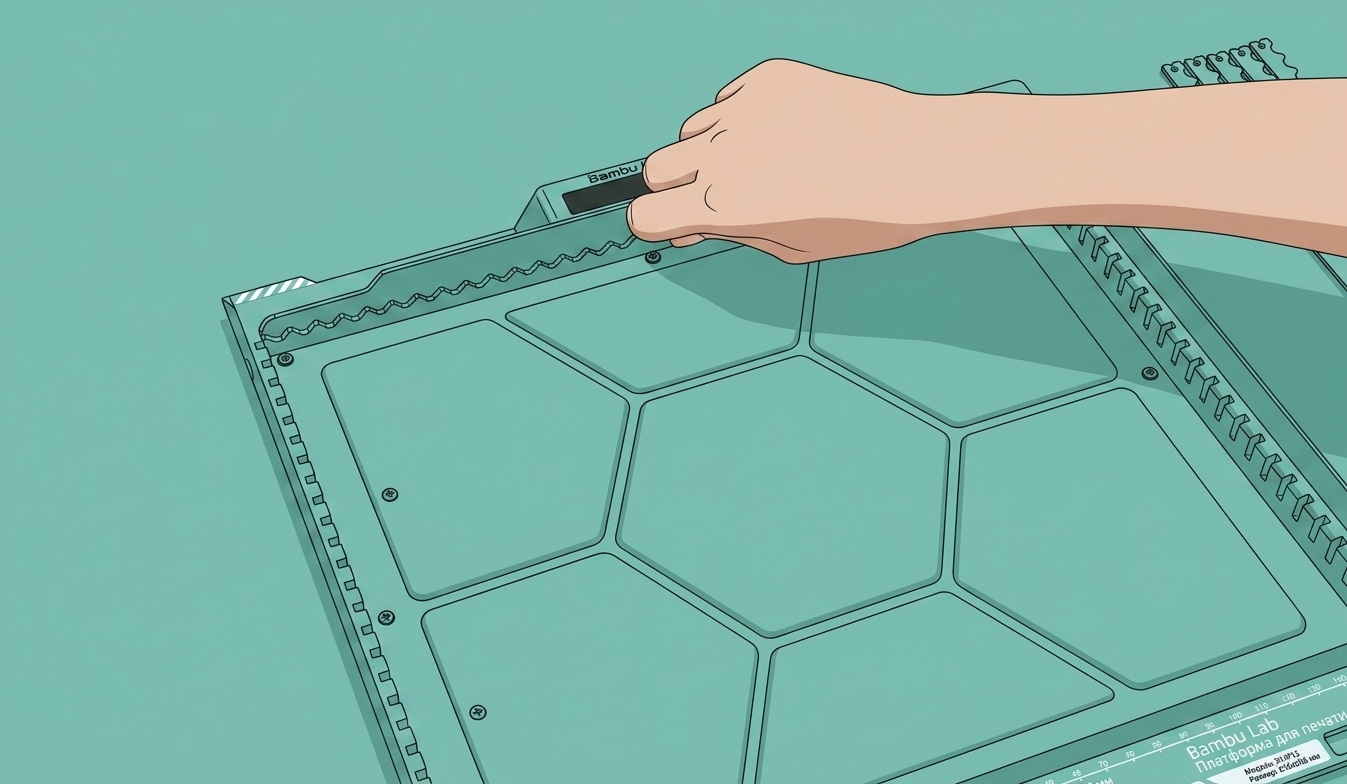

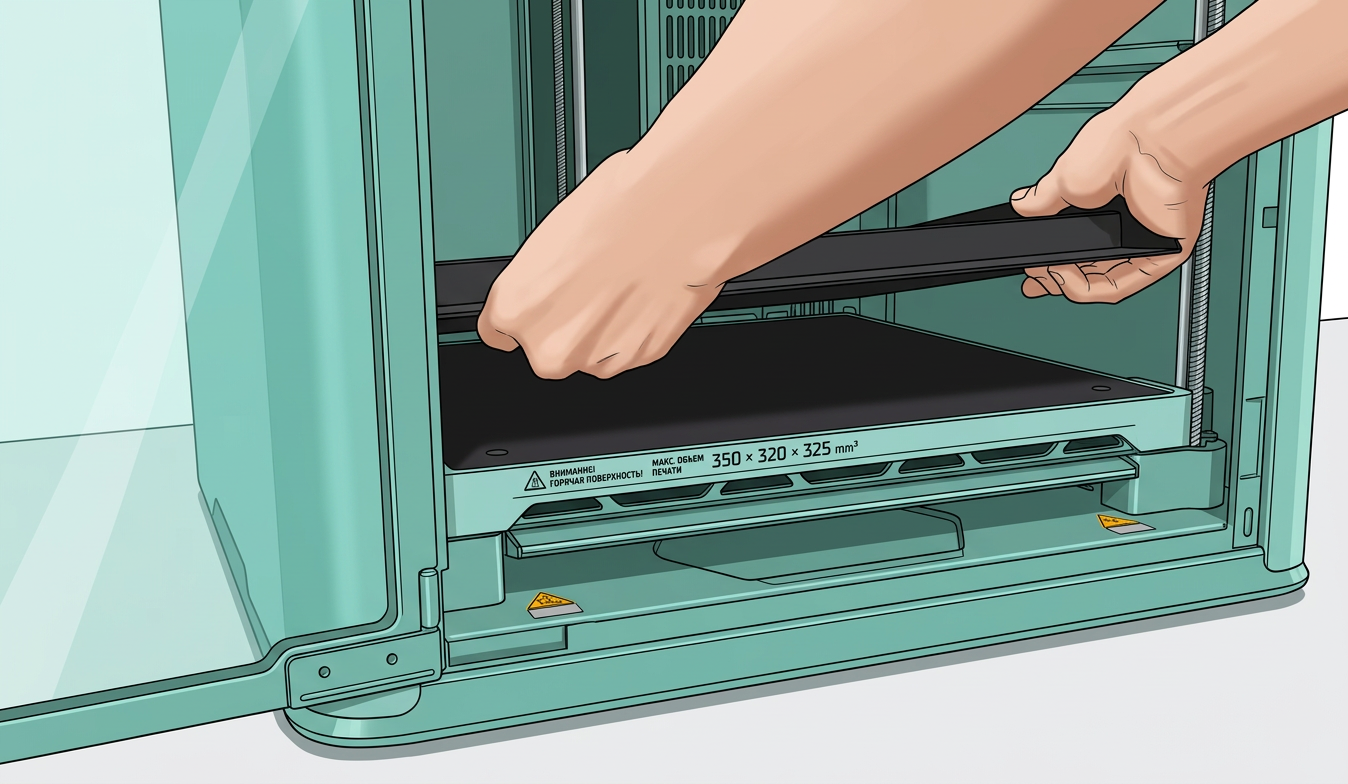

• Разместите лазерную платформу на нагреваемом столе и убедитесь, что совместите два маркера лазерной платформы с упорами нагреваемого стола.

Установите верхнюю защитную пластину лазера

• Снимите защитную пленку с верхней защитной пластины лазера.

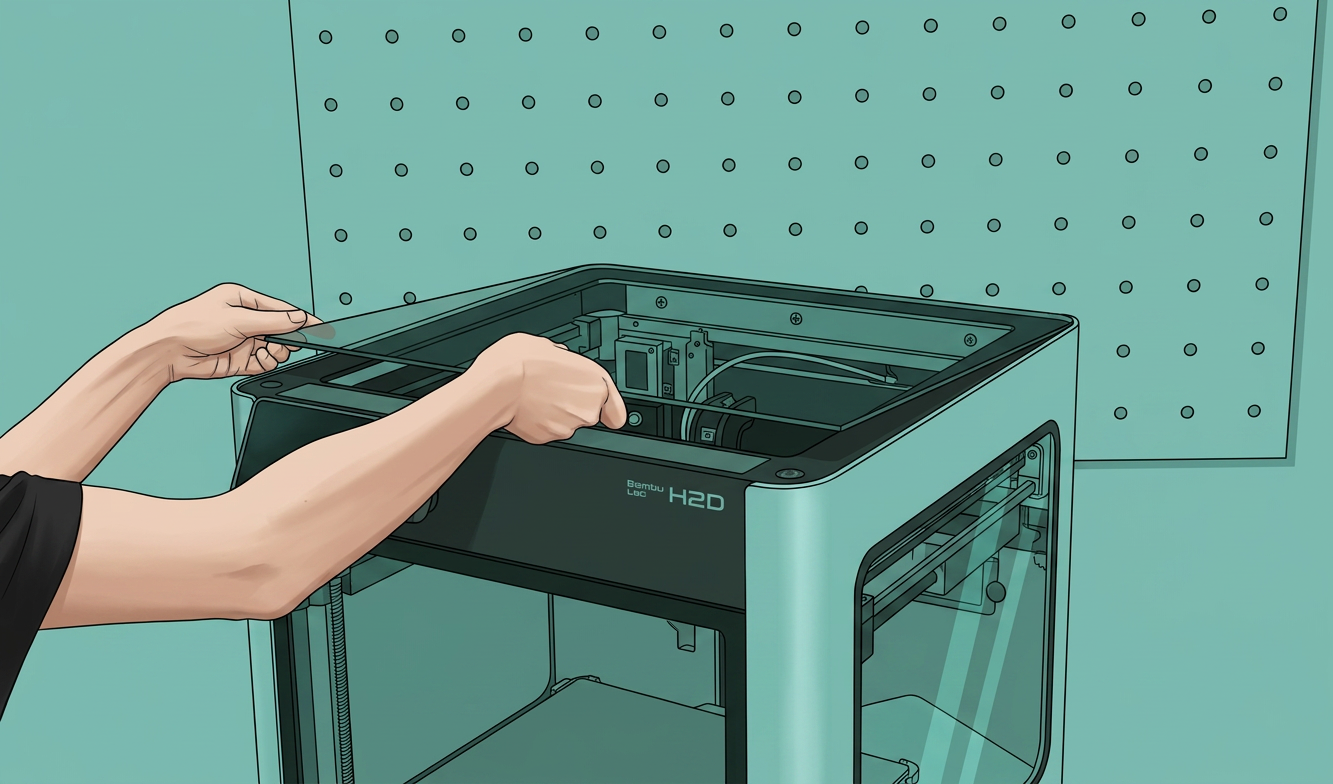

• Вставьте верхнюю защитную пластину лазера в углубление в верхней части принтера.

Настройка лазерного модуля

• Разместите карту калибровки фокуса лазера в задней центральной части лазерной платформы, как показано на изображении ниже.

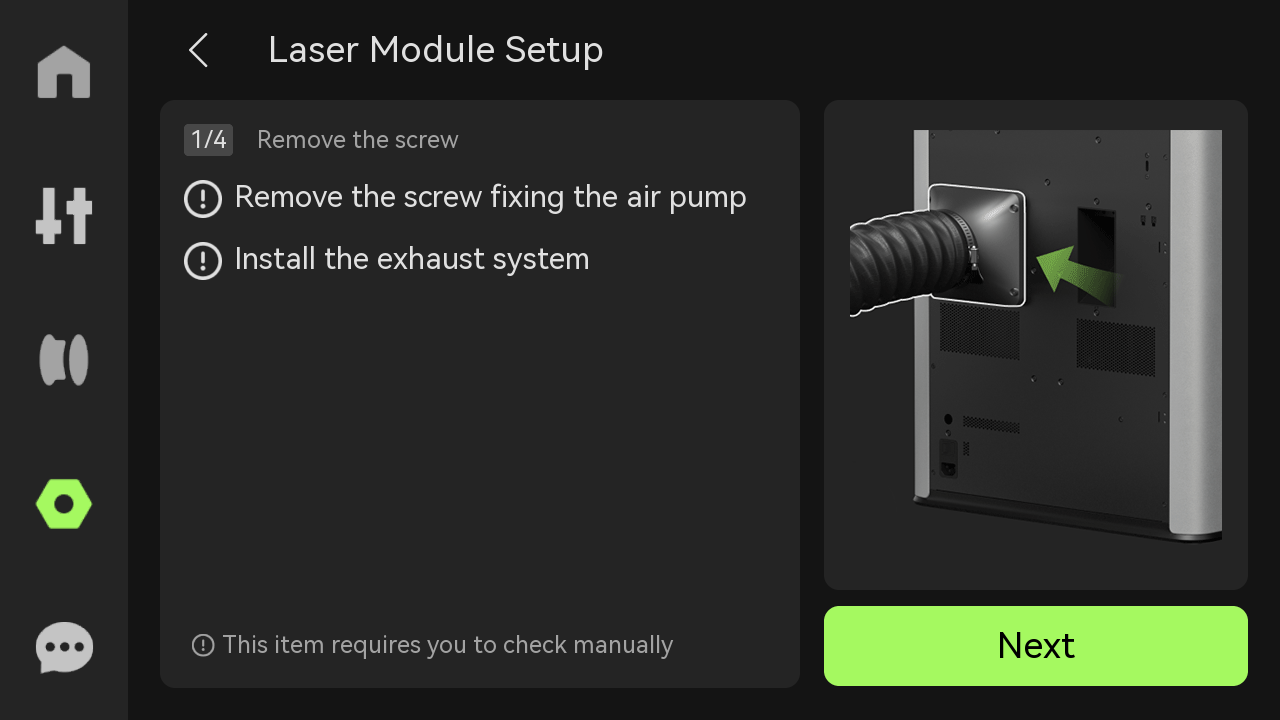

• Перейдите на страницу настройки лазерного модуля со страницы HMS или "Настройки-Инструменты";

• После завершения настройки лазерного модуля откройте переднюю дверцу и снимите карту калибровки фокуса лазера.

Для получения дополнительной информации о калибровке фокуса лазера обратитесь кВведение в калибровку фокуса лазера.

Приложение

• Для получения ответов на часто задаваемые вопросы об обновлении лазера H2S обратитесь кЧасто задаваемые вопросы по комплекту обновления лазера.
• Для руководства по установке лазерного модуля обратитесь кРуководство по установке лазерного модуля.
