Введение в H2S

Эта страница представляет собой введение в основные компоненты 3D-принтера Bambu Lab H2S, что позволяет получить общее представление о принтере.

Как работает H2S?

3D-принтер H2S использует пластиковую нить для создания трёхмерных объектов слой за слоем. Чаще всего принтер работает с 3D-моделями в формате STL. Перед печатью эти файлы необходимо подготовить с помощью слайсера. Например, в
Bambu Studio, слайсер берет файл STL и делит его на сотни или тысячи тонких слоев. Информация каждого слоя затем преобразуется в машинные инструкции, которые говорят принтеру, как именно двигаться, с какой скоростью и по какому пути. Процесс слайсинга также встраивает ключевые настройки в инструкции, такие как температура печати нити, скорость экструзии и добавление поддержек для нависающих частей модели. Эти поддержки обеспечивают успешную печать сложных форм.

Система движения CoreXY

3D-принтер Bambu Lab H2S использует систему движения Core-XY. Эта конструкция полагается на работу двух шаговых двигателей вместе с несколькими натяжными шкивами для точного перемещения печатающей головки. Каждый двигатель соединен с печатающей головкой через свой зубчатый ремень. Координируя движение обоих ремней, принтер может с высокой точностью контролировать положение и направление печатающей головки. Такая конструкция обеспечивает быструю, точную и эффективную печать при низком весе движущихся частей, что помогает улучшить качество печати.

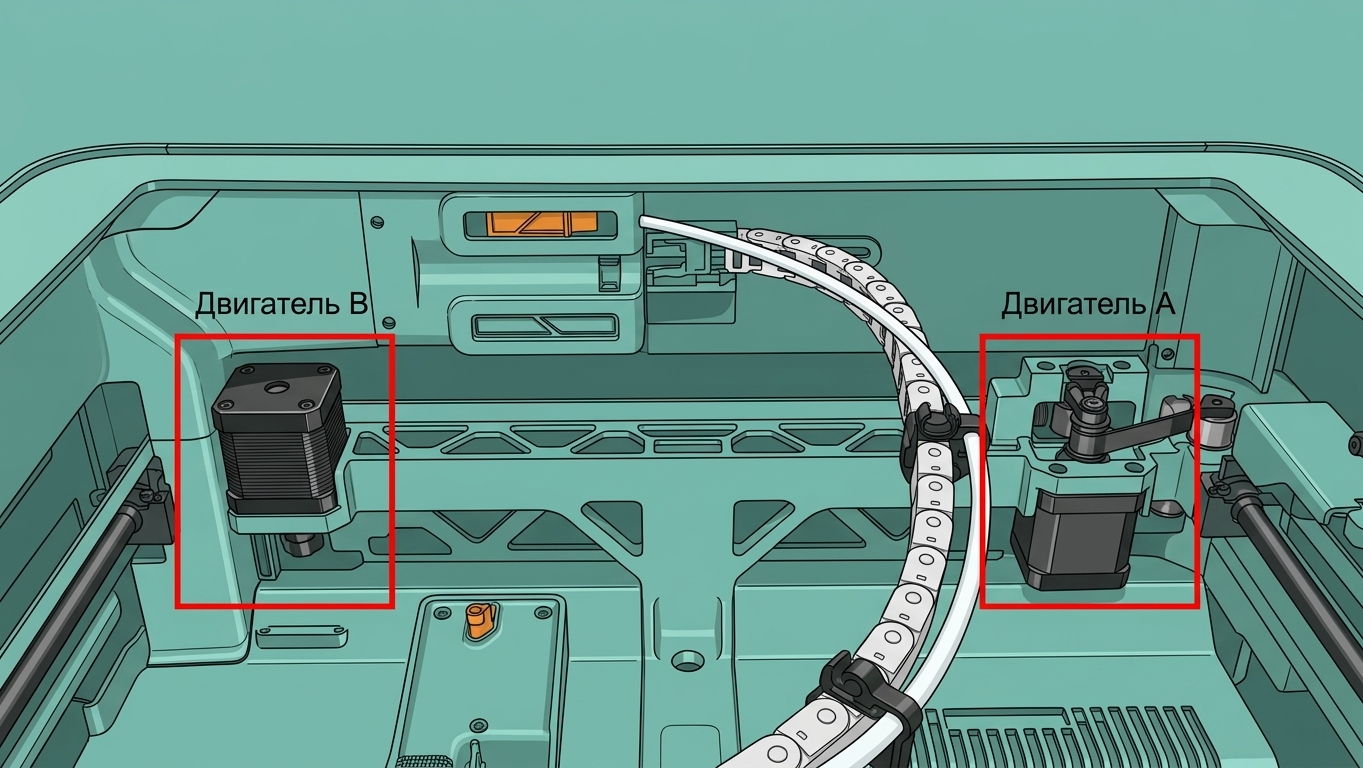

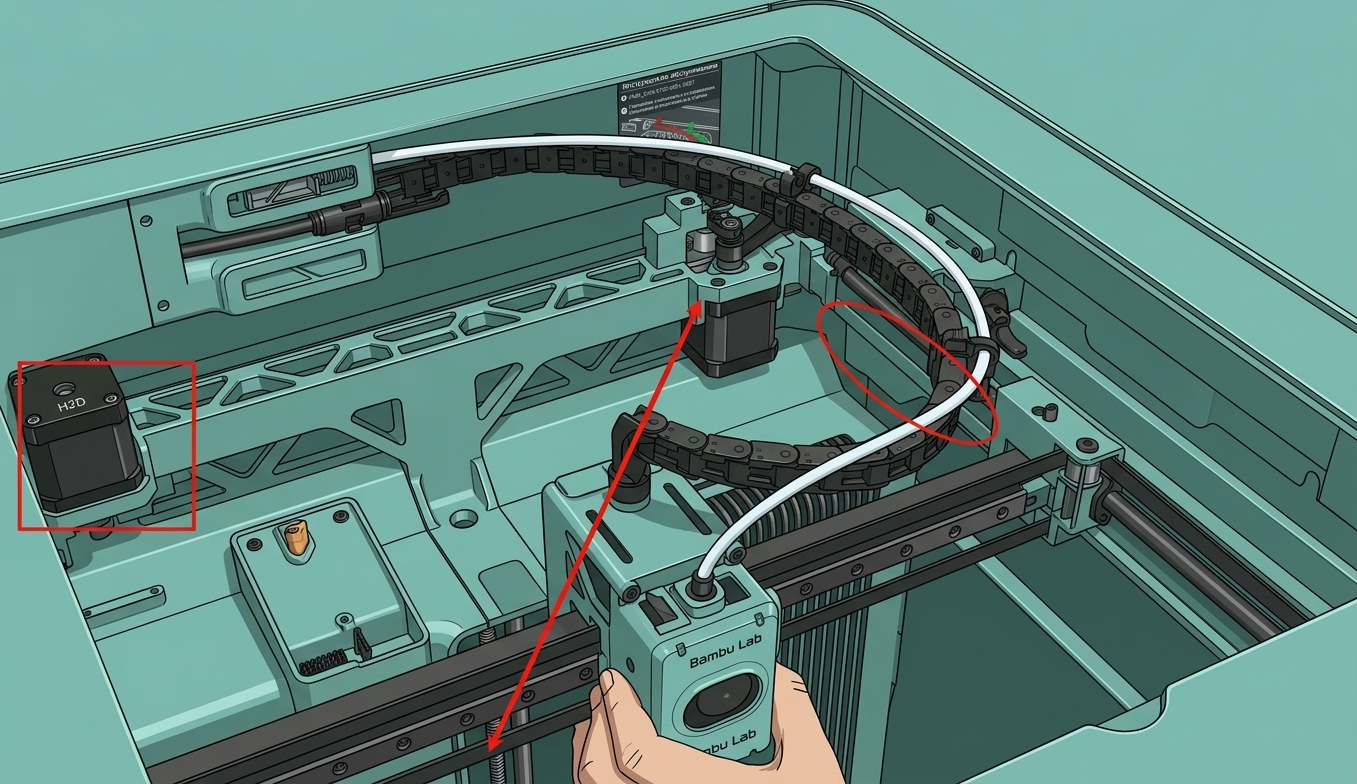

Двигатель A и Двигатель B независимо управляют двумя наборами ремней в системе CoreXY. Как показано на анимированном изображении ниже, когда левый Двигатель B работает отдельно, он приводит в движение только нижний ремень, заставляя печатающую головку двигаться по диагонали под углом 45°.

Аналогично, когда правый Двигатель A работает отдельно, он приводит в движение верхний ремень, заставляя печатающую головку двигаться по диагонали в противоположном направлении под углом 45°.

По сравнению с традиционными 3D-принтерами с Cartesian-механикой, система движения CoreXY в H2S обеспечивает более высокую скорость печати. Это связано с тем, что движущиеся части в системе CoreXY легче, что снижает инерцию и позволяет печатающей головке ускоряться и менять направление быстрее. Сниженный вес является ключевым фактором достижения высокоскоростной печати высокого качества. Для более глубокого понимания того, как работает система движения CoreXY,
вы можете перейти по этой ссылке.

Ось Z

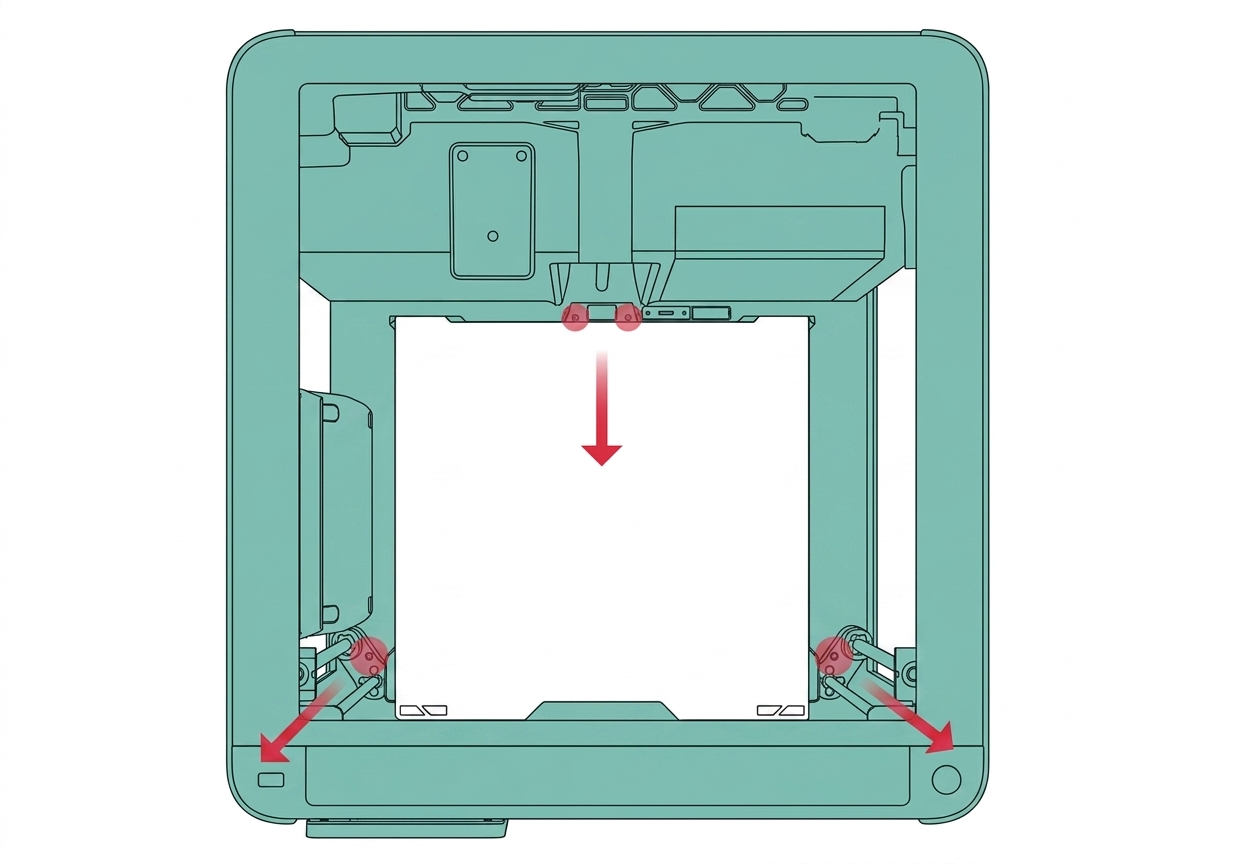

Ось Z принтера приводится в движение тремя винтами, все они связаны с одним Z-шаговым двигателем через ремень. Такая конструкция обеспечивает стабильное и равномерное вертикальное движение платформы для печати, также известной как Heatbed. При отправке H2S уже откалиброван на заводе. Перед первой печатью вам нужно лишь снять четыре винта, крепящие ось Z к основанию. Храните эти винты в безопасном месте, так как они понадобятся снова, если вы когда-либо разберете ось Z для обслуживания или транспортировки принтера.

Корпус принтера

Принтер H2S доступен в двух вариантах:Стандартная версияиЛазерная версия. Лазерная версия по умолчанию включает панель защиты от лазера, в то время как Стандартная версия использует обычные панели. Если вы хотите добавить лазерный модуль к Стандартной версии, вам понадобится будущий
комплект для обновления, который включает зеленую поликарбонатную (PC) переднюю дверь и черную верхнюю защитную крышку. Без установки этих компонентов безопасности принтер автоматически отключит функцию лазера. H2S также имеет
систему обнаружения открытия дверикак для передней двери, так и для верхней крышки.

• Если лазерный модуль установлен и дверь открыта, принтер немедленно показывает красное сообщение об ошибке и приостанавливает задание для безопасности.
• Если лазерный модуль не используется, принтер отображает оранжевое предупреждение «дверь открыта» в HMS (Система мониторинга здоровья), но продолжает печать.

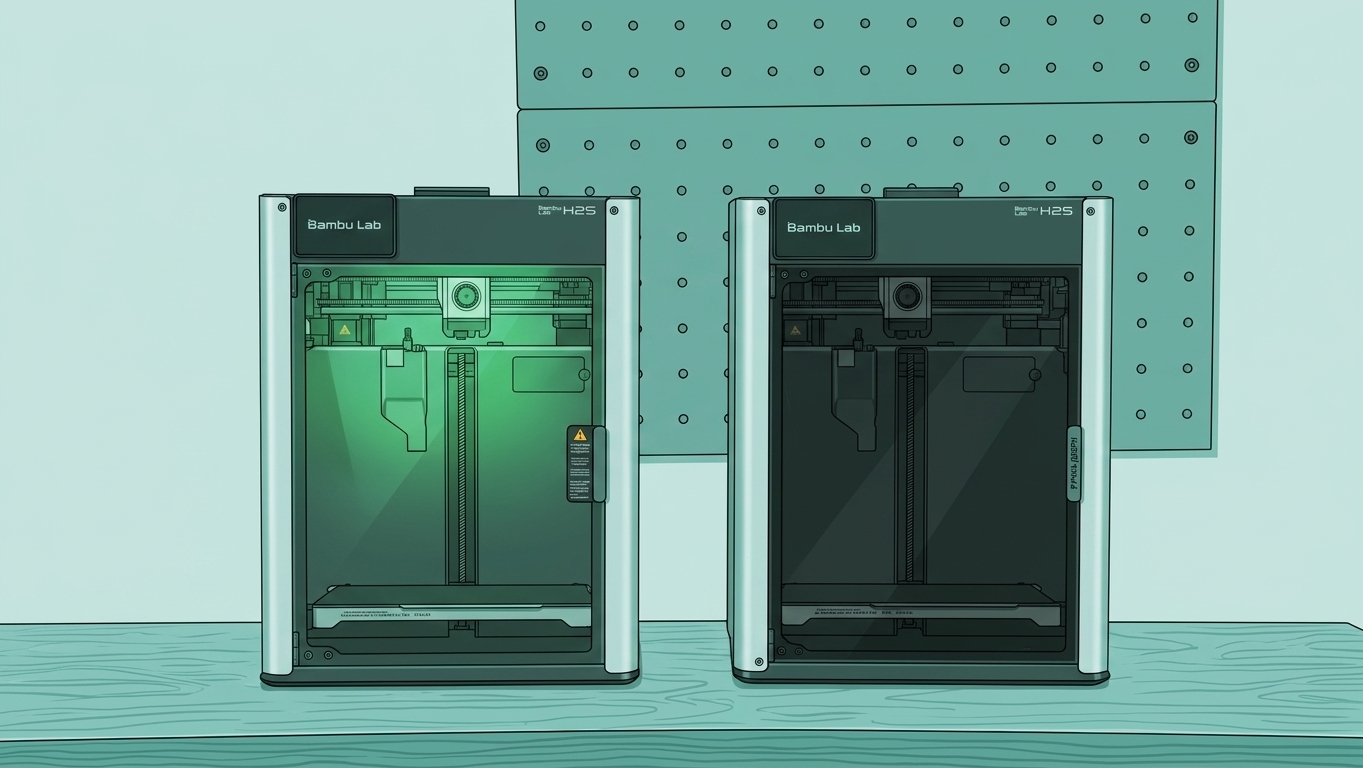

Лазерная версия (слева) рядом со Стандартной версией (справа)

Экструдер

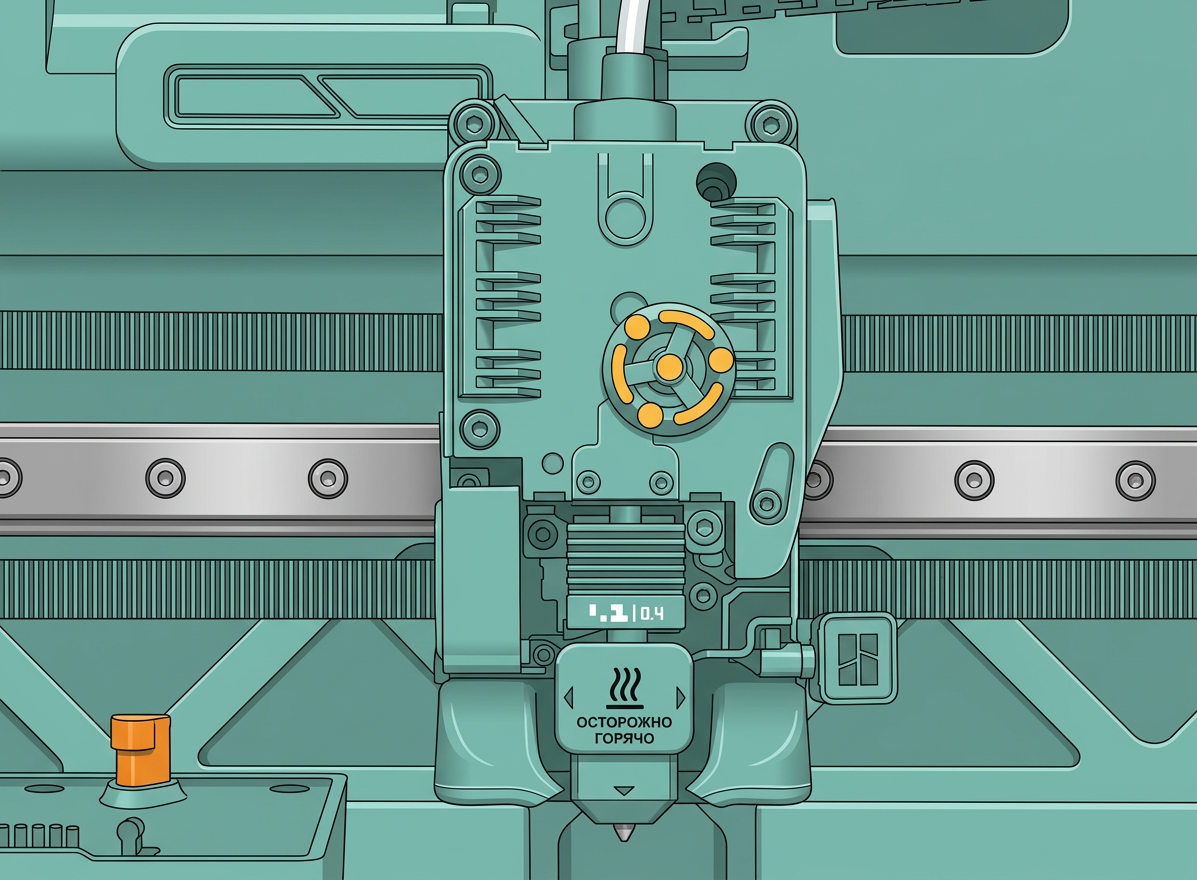

Экструдер — это часть принтера, которая подает нить к соплу, где она плавится и наносится для формирования напечатанного объекта. Он состоит из ключевых компонентов, таких как
двигатель экструдераишестерни экструдера. Двигатель экструдера вытягивает нить с катушки и подает её в хотенд, где она нагревается и плавится. Шестерни экструдера захватывают нить, обеспечивая плавную и стабильную подачу. Точный контроль количества нити, проходящей через хотенд, необходим для точности и качества печати, что делает двигатель экструдера одним из самых важных компонентов всего 3D-принтера.

Внутри экструдера направляющая нити направляет нить к соплу, удерживая её в правильном выравнивании во время подачи. Эту направляющую можно снять, если нужно проверить засоры внутри экструдера или прямо над соплом, что полезно для обслуживания и устранения неполадок. Направляющая нити является важной частью экструдера, так как она обеспечивает удержание нити и её плавную подачу в хотенд. Без неё производительность печати и надежность могут пострадать.

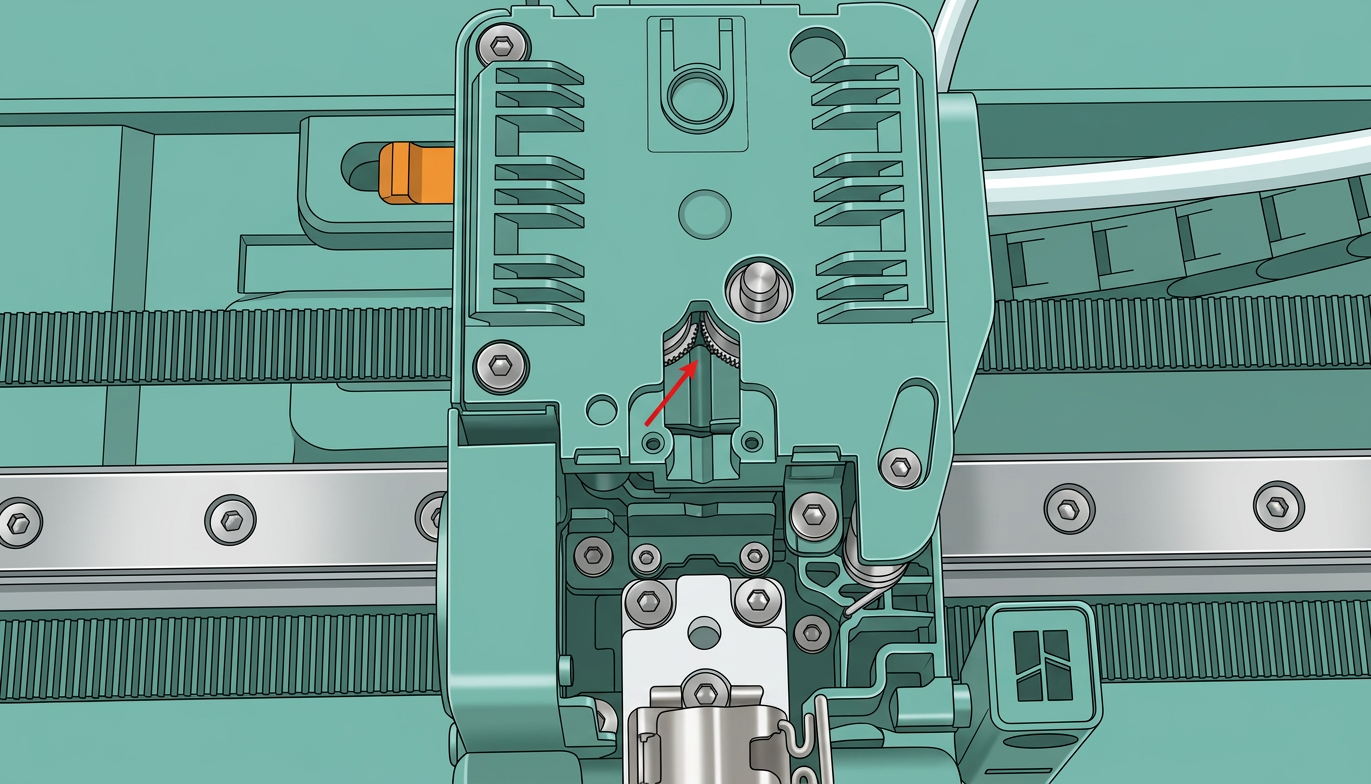

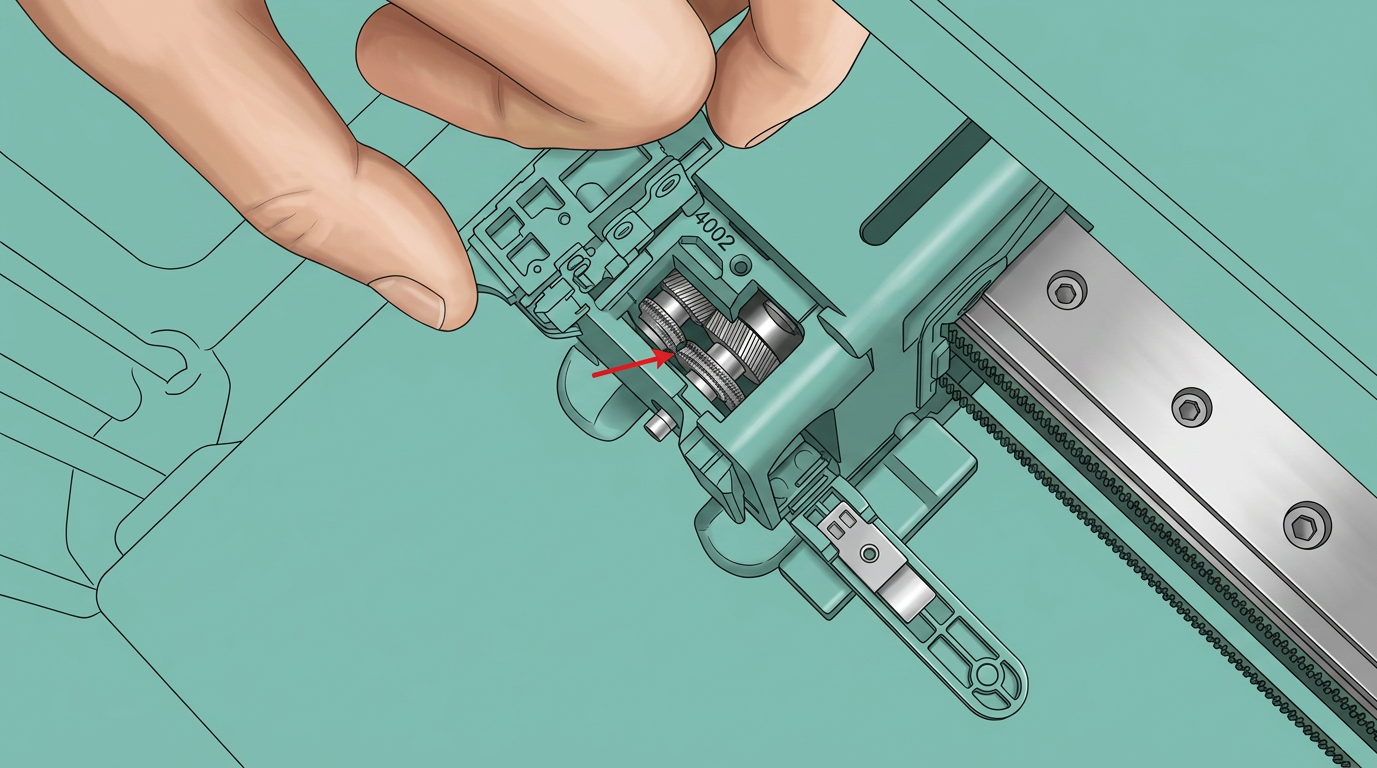

Сбоку экструдера находится рычаг отрезчика нити. Когда этот рычаг ослаблен, вы можете получить доступ и осмотреть шестерню экструдера, чтобы проверить наличие накоплений материала. Если вы видите остатки нити на зубах шестерни, их можно очистить для поддержания плавной и стабильной подачи нити.

Датчик нити

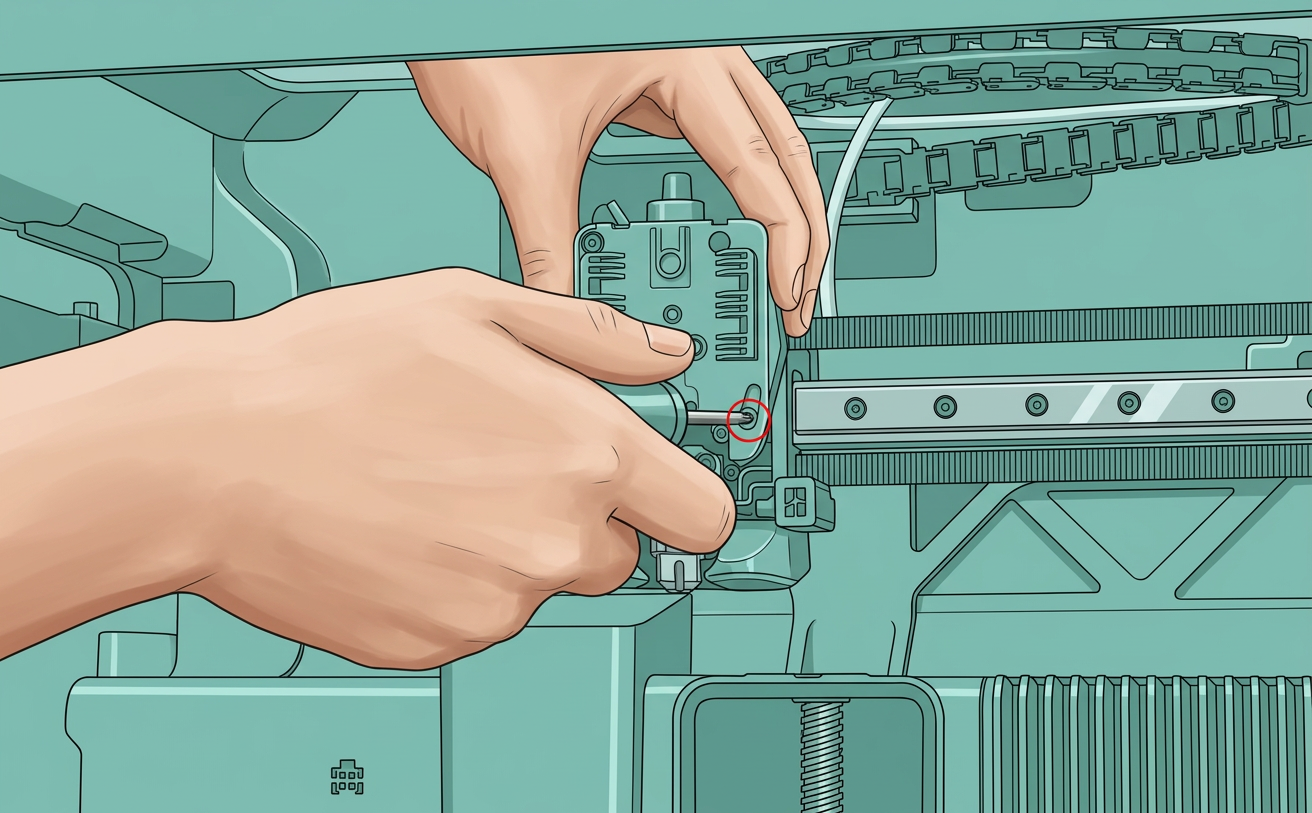

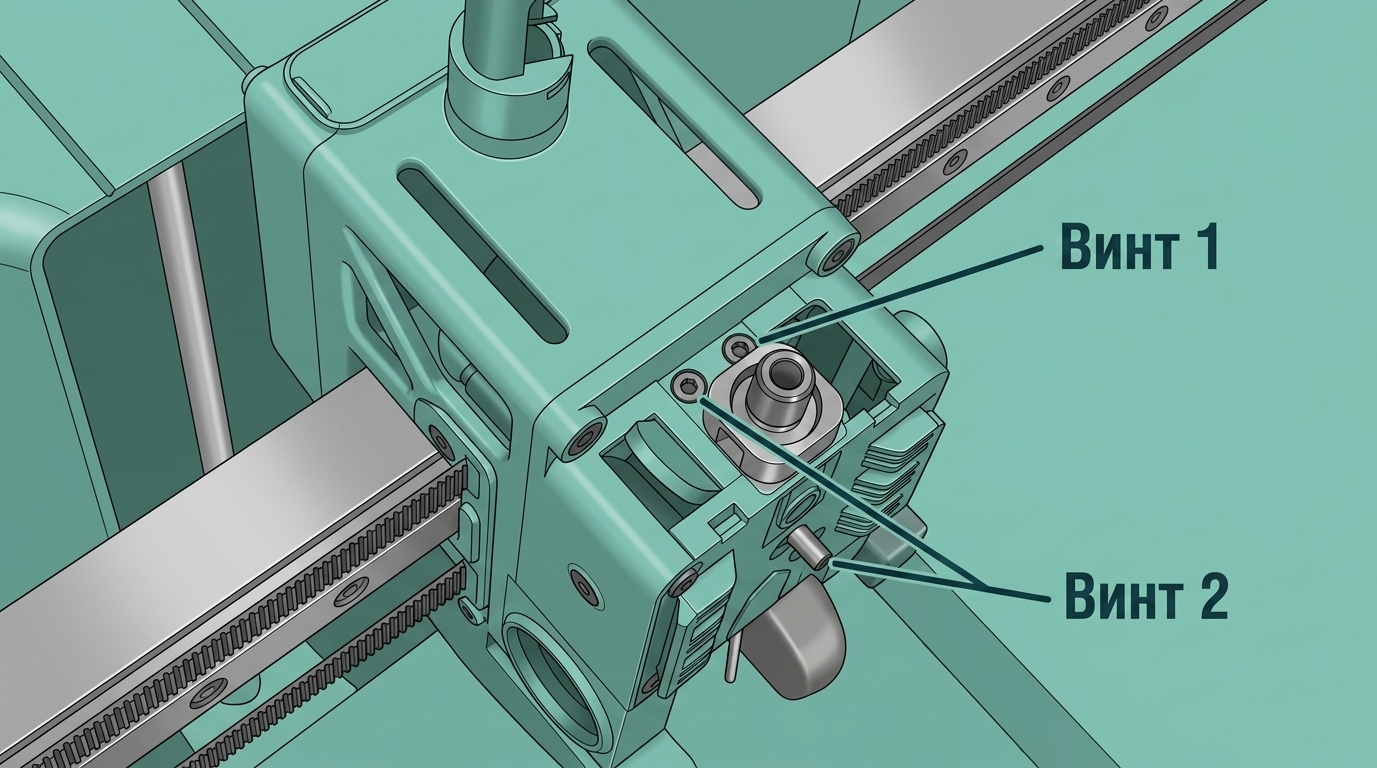

Установленный сверху экструдера, датчик нити определяет наличие нити. Если нить заканчивается, датчик сигнализирует принтеру приостановиться и запросить замену нити. Датчик можно снять для обслуживания или устранения неполадок,
но необходимо соблюдать осторожность, чтобы не повредить тонкий ленточный кабель. Его снятие может помочь устранить застревание нити или позволить очистить область вокруг шестерен экструдера.

Отрезчик нити

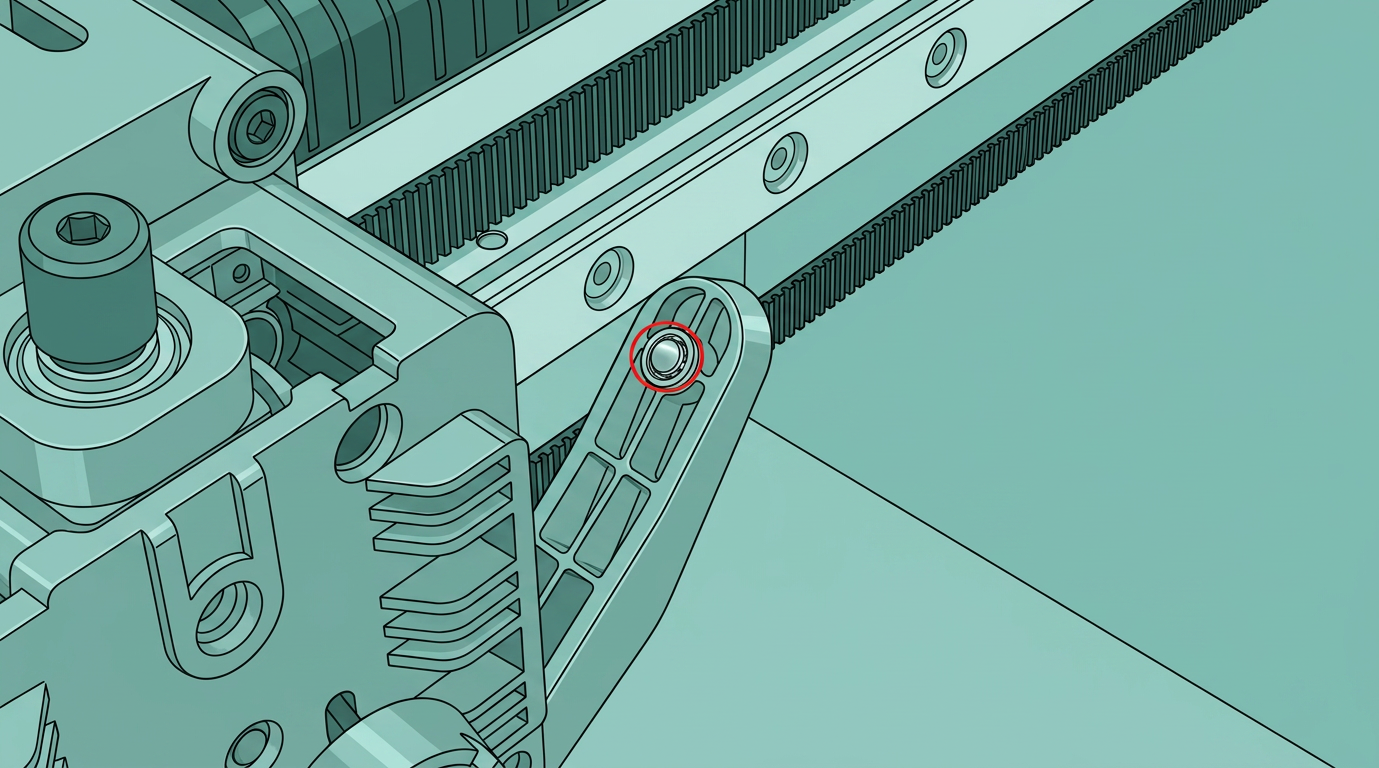

Рычаг отрезчика нити расположен справа от сборки экструдера и управляет движением лезвия отрезчика. Он также содержит магнит для определения положения. В процессе отрезания нити нажатие на рычаг толкает лезвие отрезчика, чтобы разрезать нить. В сочетании с ограничителем отрезчика нити на раме принтера и AMS (Система автоматической подачи материалов) этот механизм может автоматически отрезать и заменять нить, обеспечивая печать несколькими цветами или материалами. После завершения отреза ручка автоматически возвращается в исходное положение.

Рычаг также имеет магнит, выровненный горизонтально с холловским датчиком внутри печатающей головки. Это позволяет принтеру обнаруживать точное положение ручки отрезчика, обеспечивая точную и надежную работу.

Ограничитель отрезчика нити

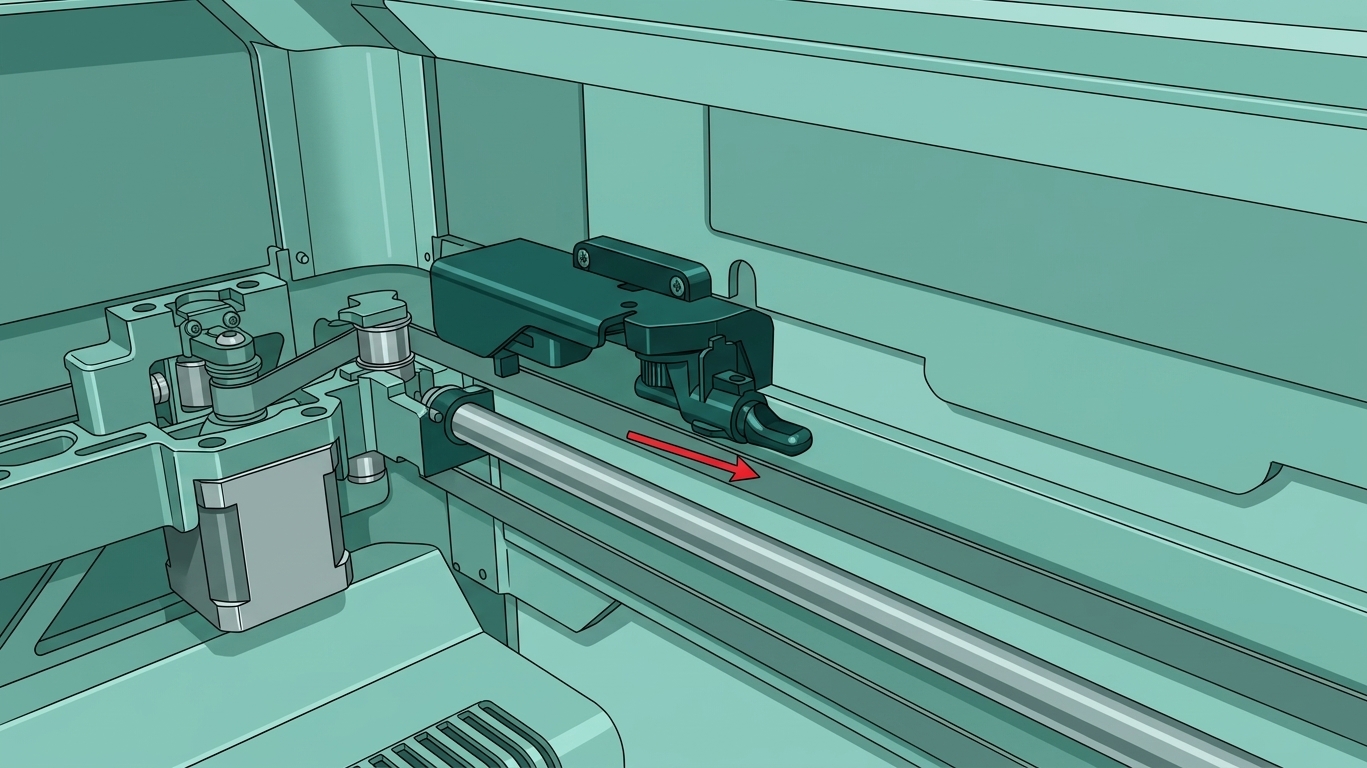

H2S оснащен складным ограничителем отрезчика нити справа, на который давит рычаг отрезчика нити для выполнения действия отрезания. Во время работы ограничитель может перемещаться между тремя положениями:

• Нулевое положение: В большинстве случаев ограничитель остается в этом положении, чтобы не мешать печати.
• Рабочее положение: Когда нить нужно отрезать, ограничитель перемещается в это положение для поддержки отрезчика.
• Позиция избегания при возврате печатающей головки в ноль: Чтобы предотвратить помехи при возврате XY в ноль, ограничитель перемещается в позицию избегания, когда печатающая головка возвращается в ноль.

В отличие от принтеров X1 и P1, стержень выброса отрезчика H2S не ограничивает движение печатающей головки. Это означает, что принтер может использовать полный диапазон печати по X и Y без каких-либо специальных настроек.

Нулевое положение	Рабочее положение	Позиция возврата в ноль

Хотенд

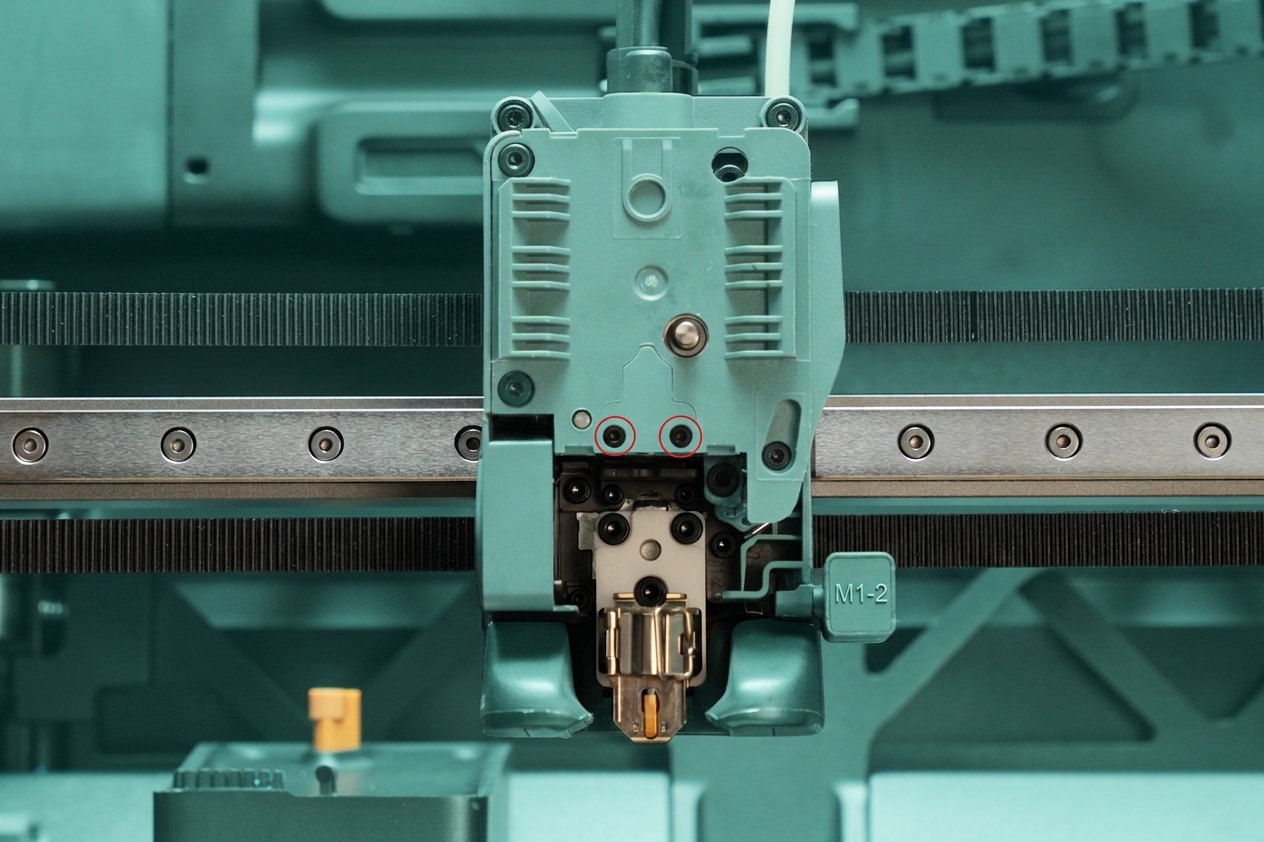

Сборка хотенда является основным компонентом печатающей головки. Она включаетнагревательный узел хотендаисопло, которое само содержит несколько ключевых частей:

• Холодный конец (радиатор): Обеспечивает охлаждение верхне
