Замена узла печатающей головки с осью X

Узел линейных направляющих печатающей головки

В этом документе приведены рекомендации и меры предосторожности по замене узла линейных направляющих печатающей головки H2S, за исключением разборки и сборки самой головки.

Когда заменять

• Узел линейных направляющих печатающей головки поврежден или не работает должным образом

Необходимые инструменты и материалы

1. Новая печатающая головка с сборкой оси X
2. Шестигранные ключи H1.5 и H2.0, короткий шестигранный ключ
3. Шестигранный ключ в форме буквы L
4. Пинцет

Предупреждение о безопасности

Критически важно обесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому критически важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Важные примечания

Пожалуйста, строго следуйте инструкции в шаге 9: вставьте отвертку через поролоновую прокладку и предварительно просверленное отверстие. Не вкручивайте винт под углом сбоку.

Шаги разборки

Шаг 1: Опустите нагревательный стол

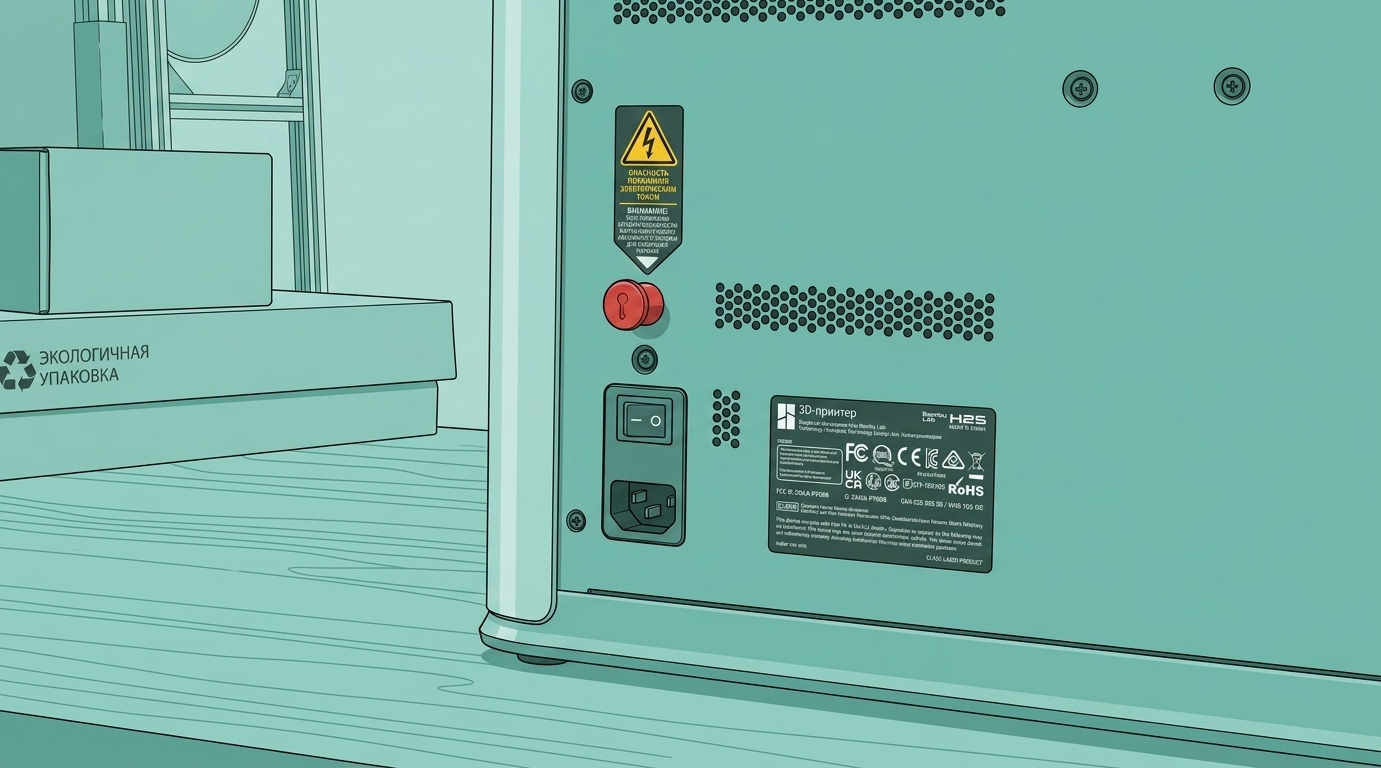

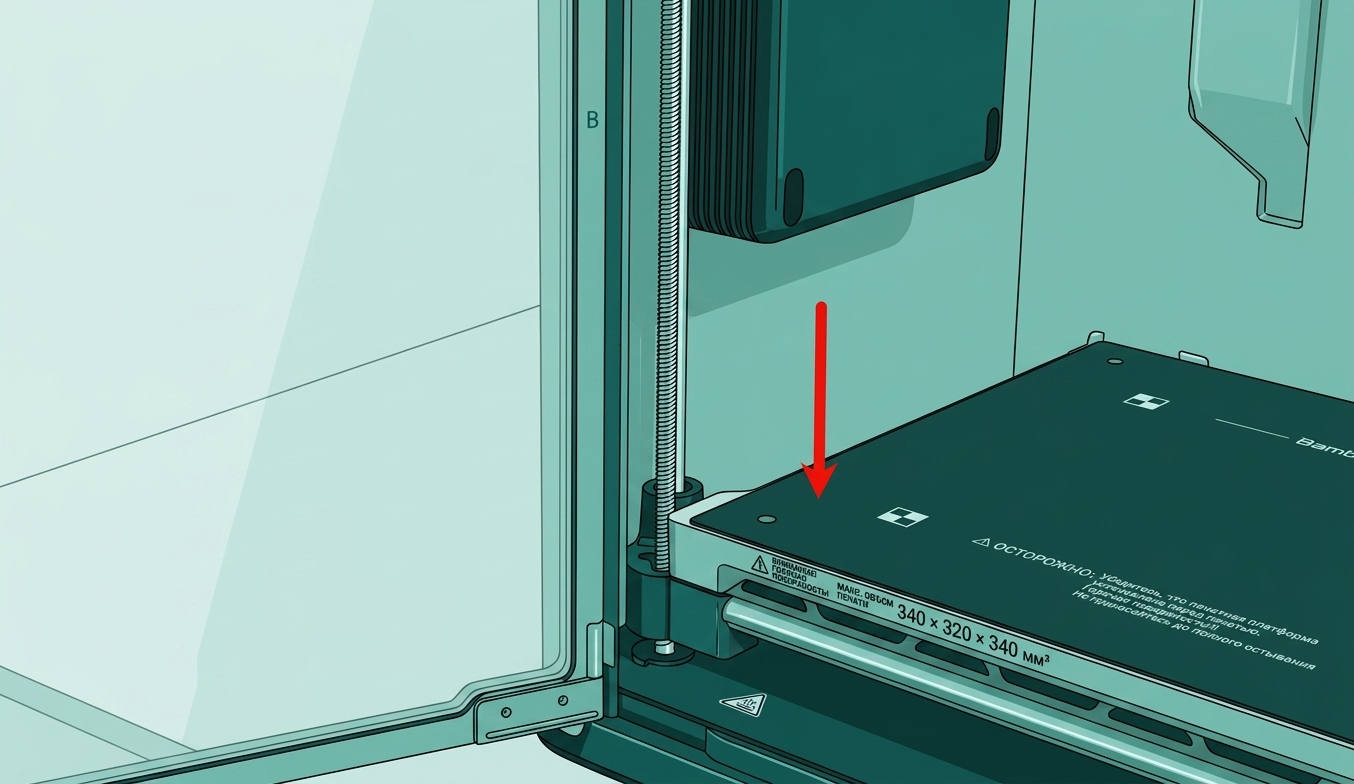

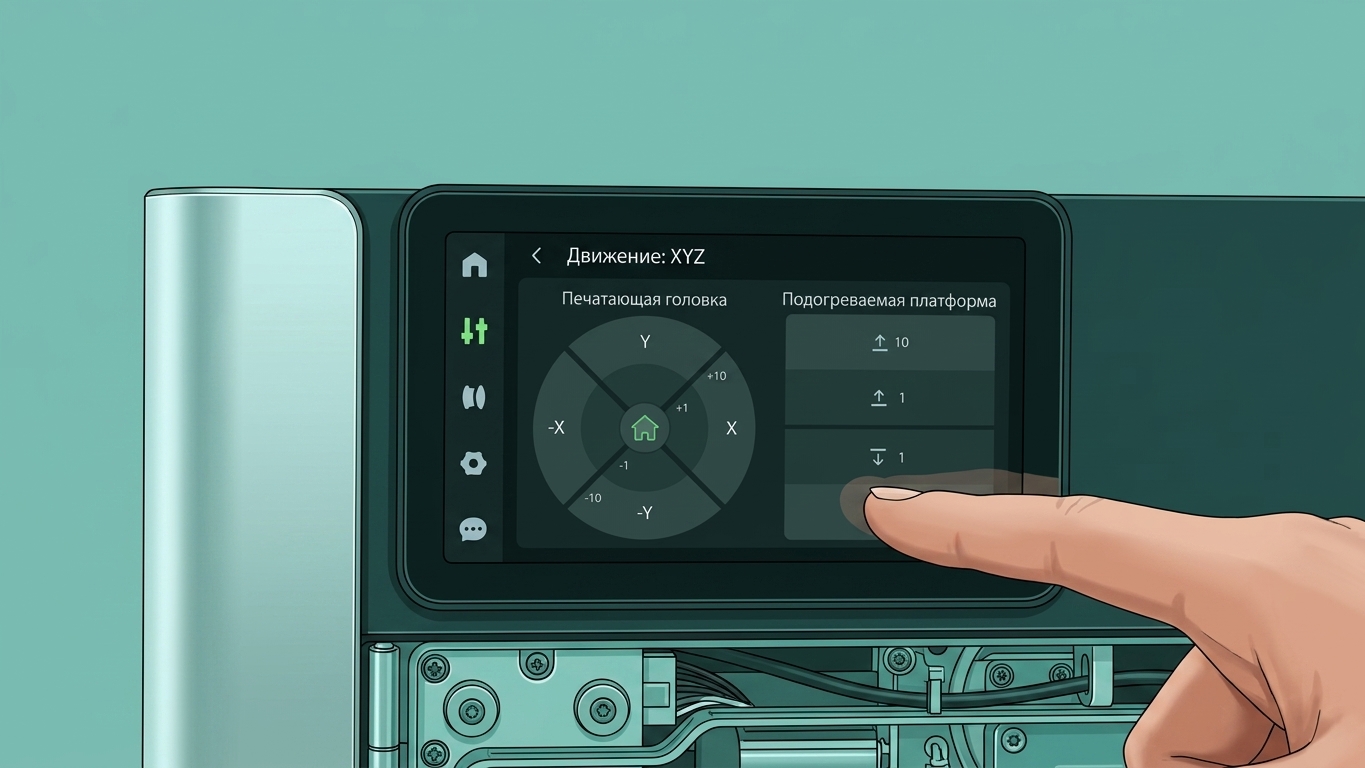

Опустите нагревательный стол через экран, убедитесь, что хотенд остыл до комнатной температуры, затем выключите принтер.

Шаг 2: Снимите ПТФЭ-трубку

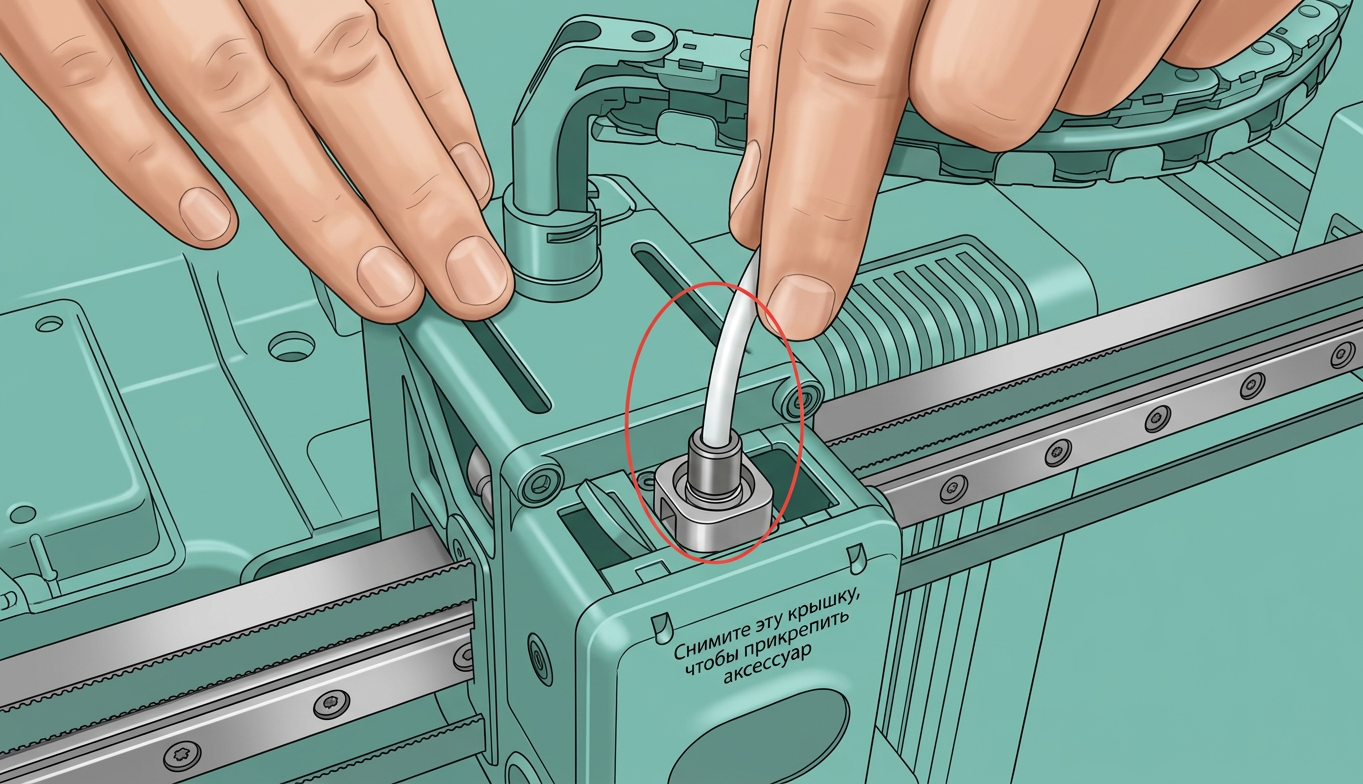

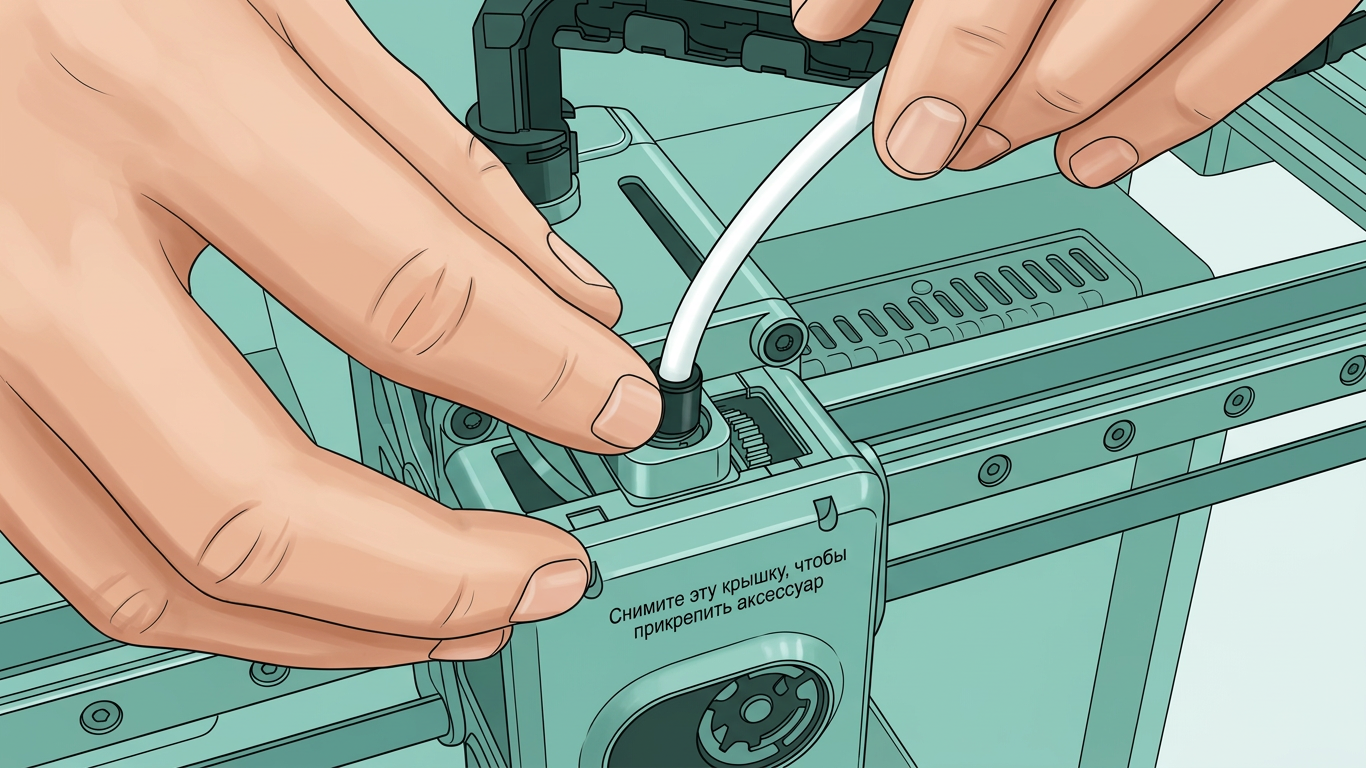

Нажмите на соединитель ПТФЭ-трубки на верхней части печатающей головки, чтобы отсоединить ПТФЭ-трубку над головкой. Вытолкните соединитель ПТФЭ-трубки буфера филамента и нажмите, чтобы разблокировать его.

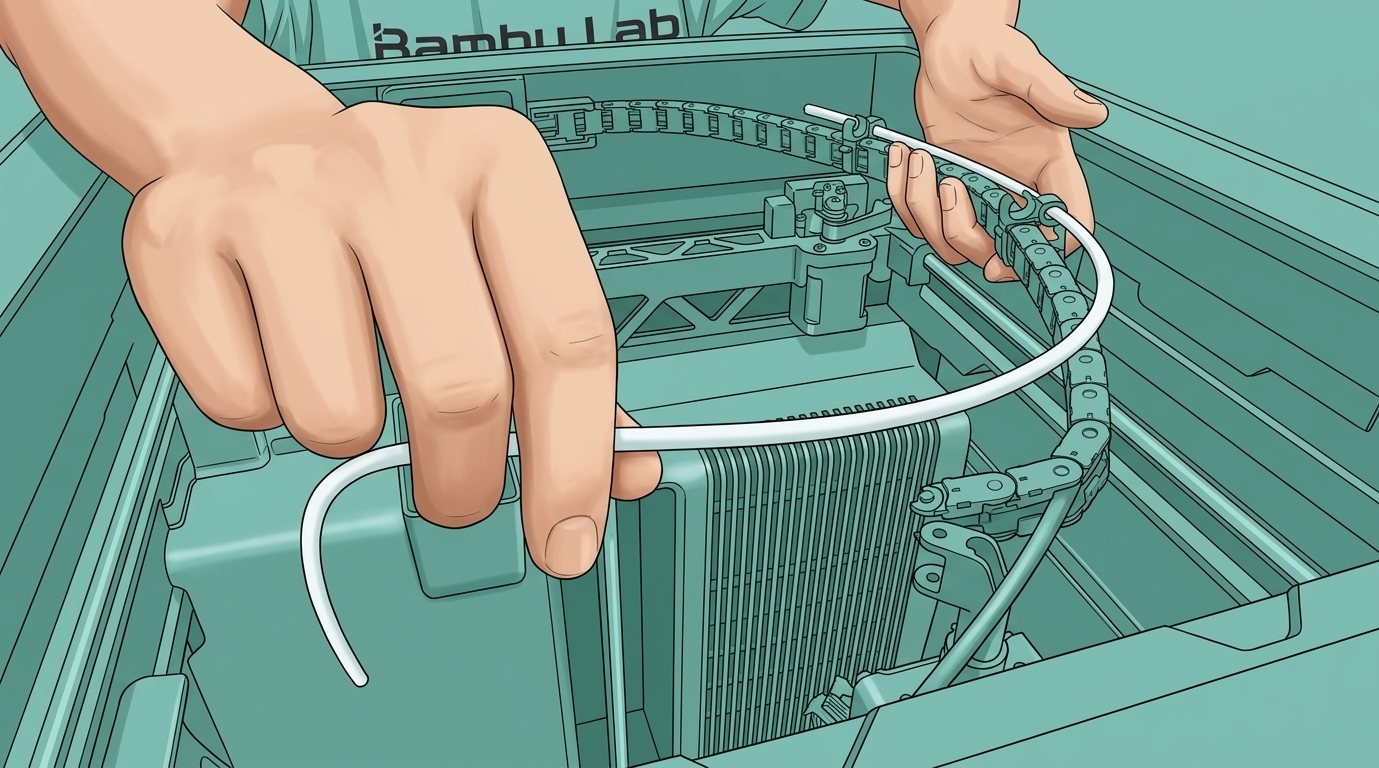

Вытяните ПТФЭ-трубку из кабельного канала.

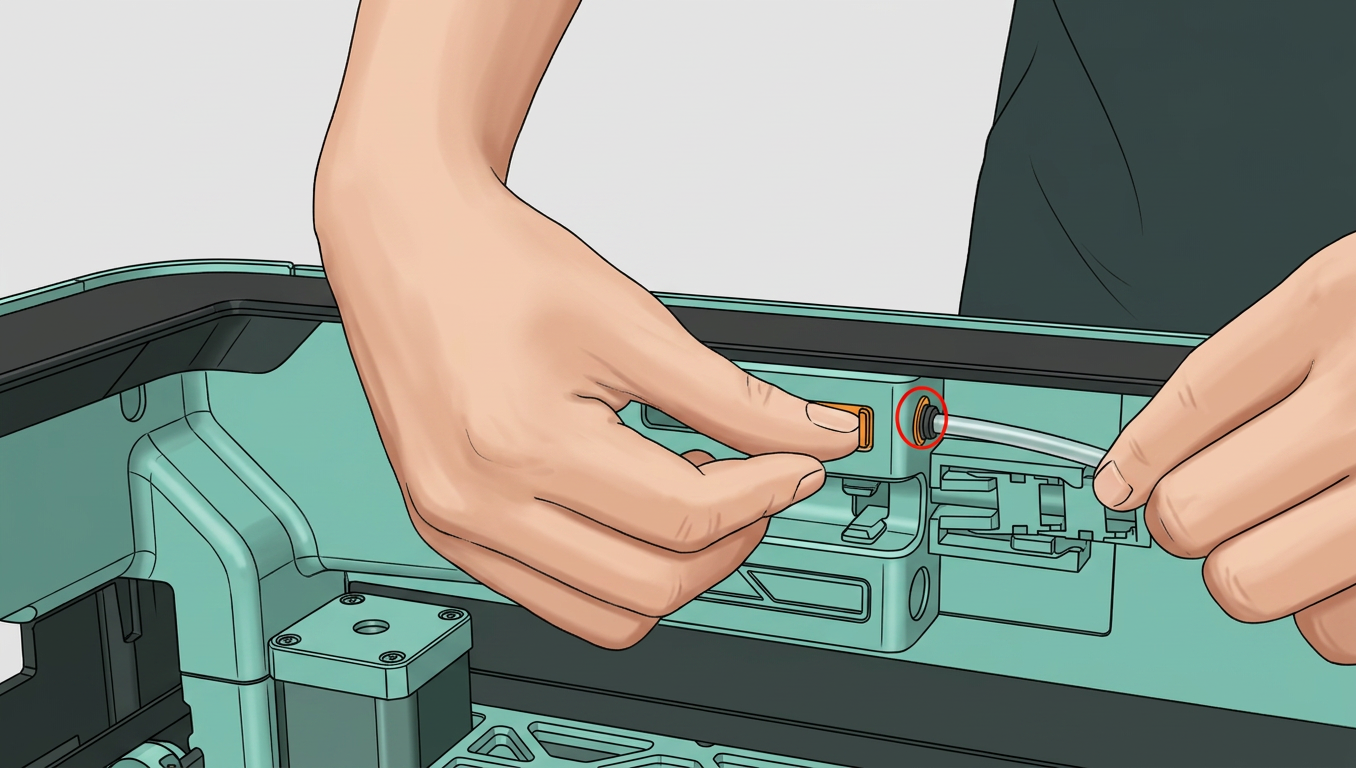

Затем разблокируйте соединитель ПТФЭ-трубки на входе филамента на задней панели принтера и снимите ПТФЭ-трубку.

Шаг 3: Снимите хотенд

Обратитесь к этому руководству, чтобы снять хотенд ( Нажмите здесь, чтобы перейти )

Шаг 4: Снимите крышку органайзера кабеля AP

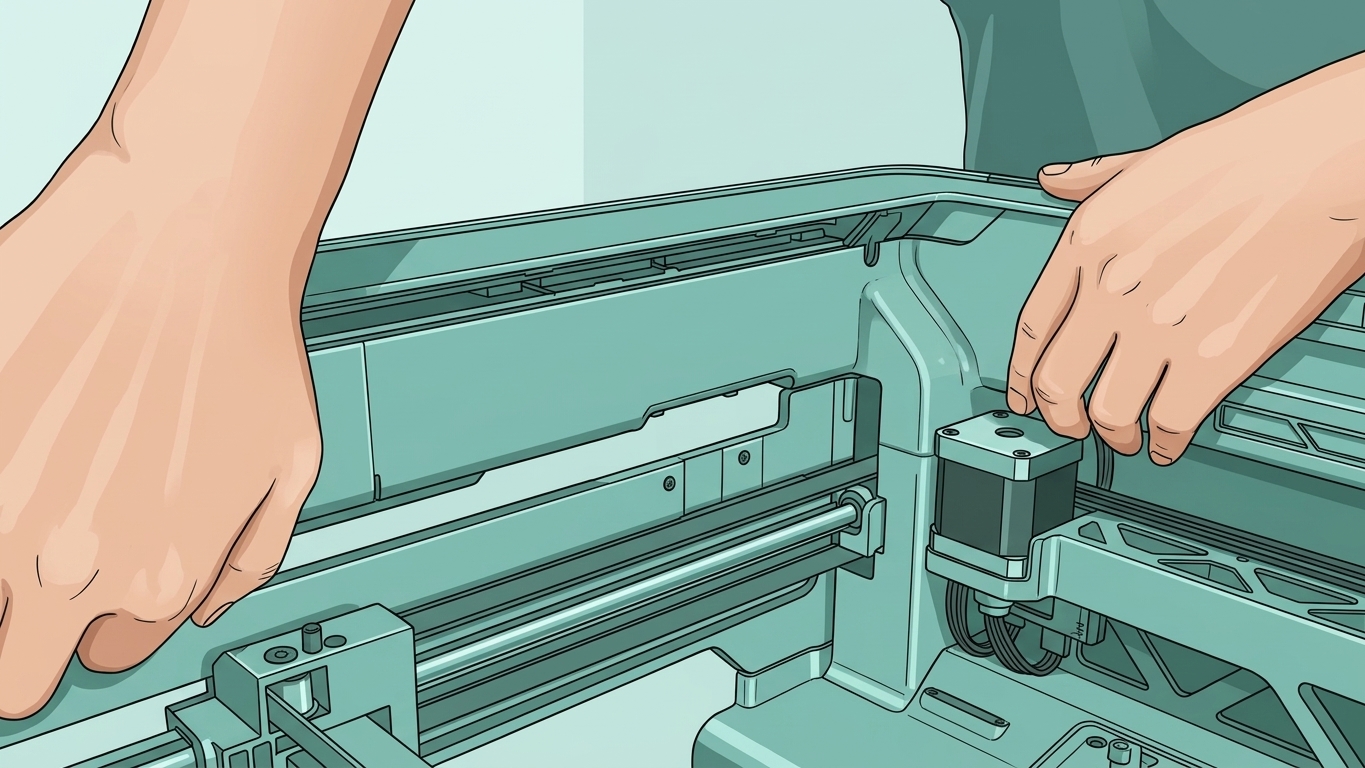

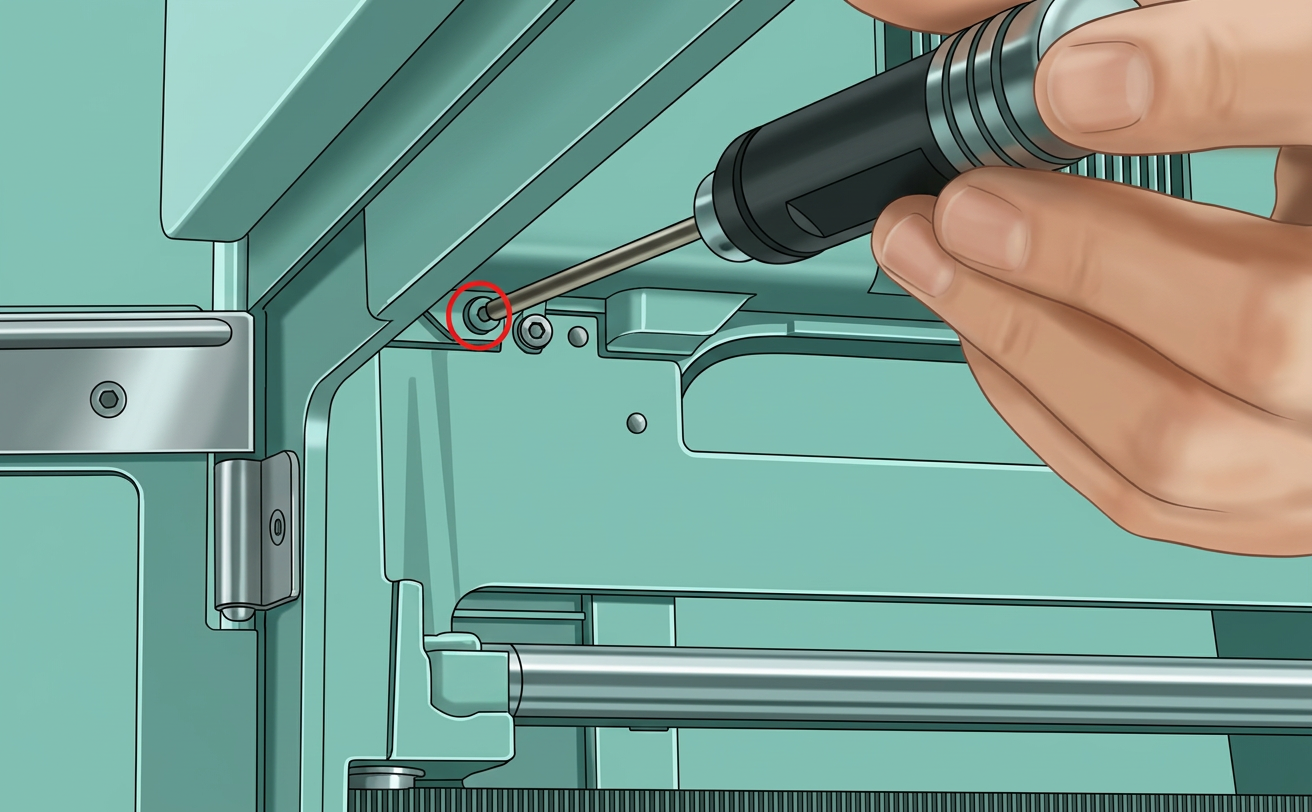

Используйте шестигранный ключ H2.0, чтобы открутить 1 фиксирующий винт (BT2.6x8), затем снимите крышку платы AP со стороны, близкой к передней дверце.

filament-buffer-and-disconnect-the-usb-c-cable">Шаг 5: Снимите буфер филамента и отсоедините кабель USB-C

Открутите винт в зажиме органайзера кабеля USB-C.

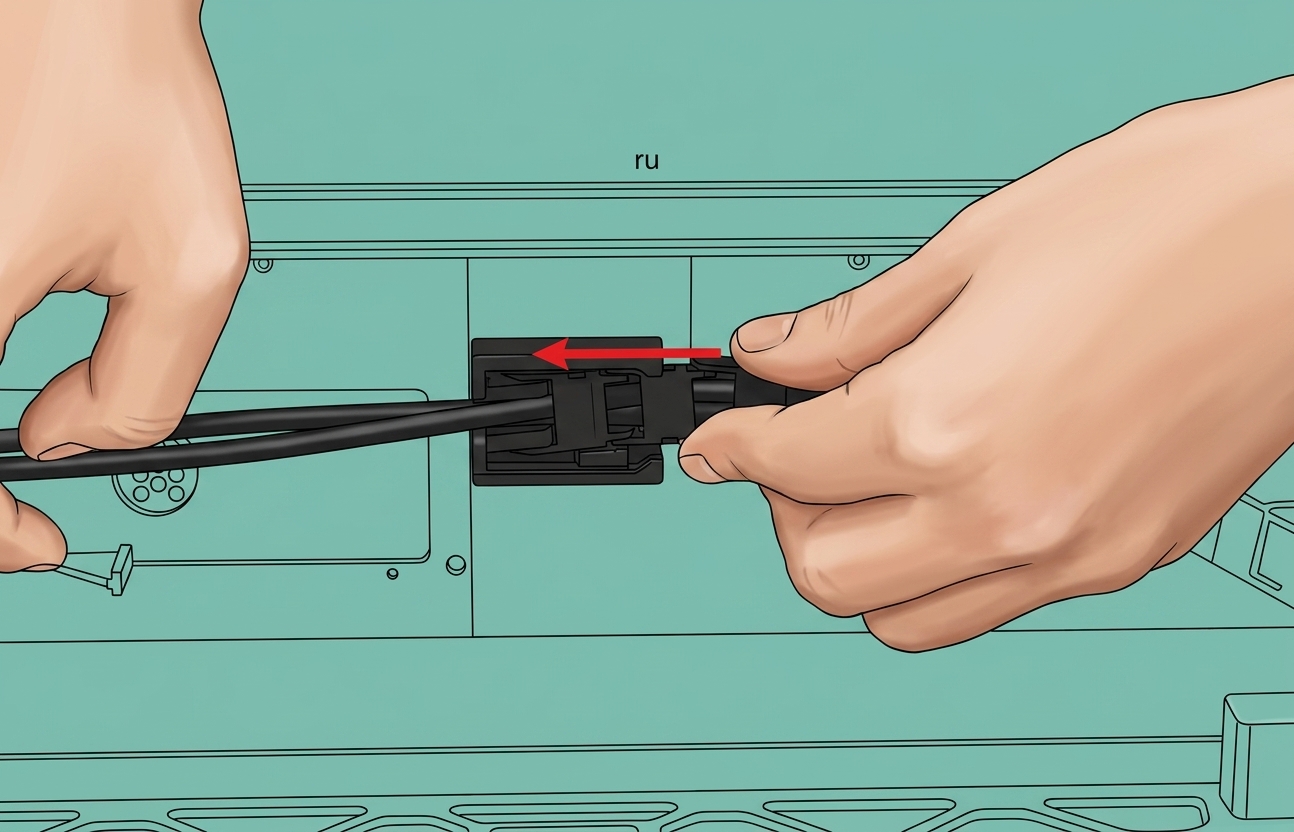

Вытащите кабель из зажима и отсоедините кабель USB-C;

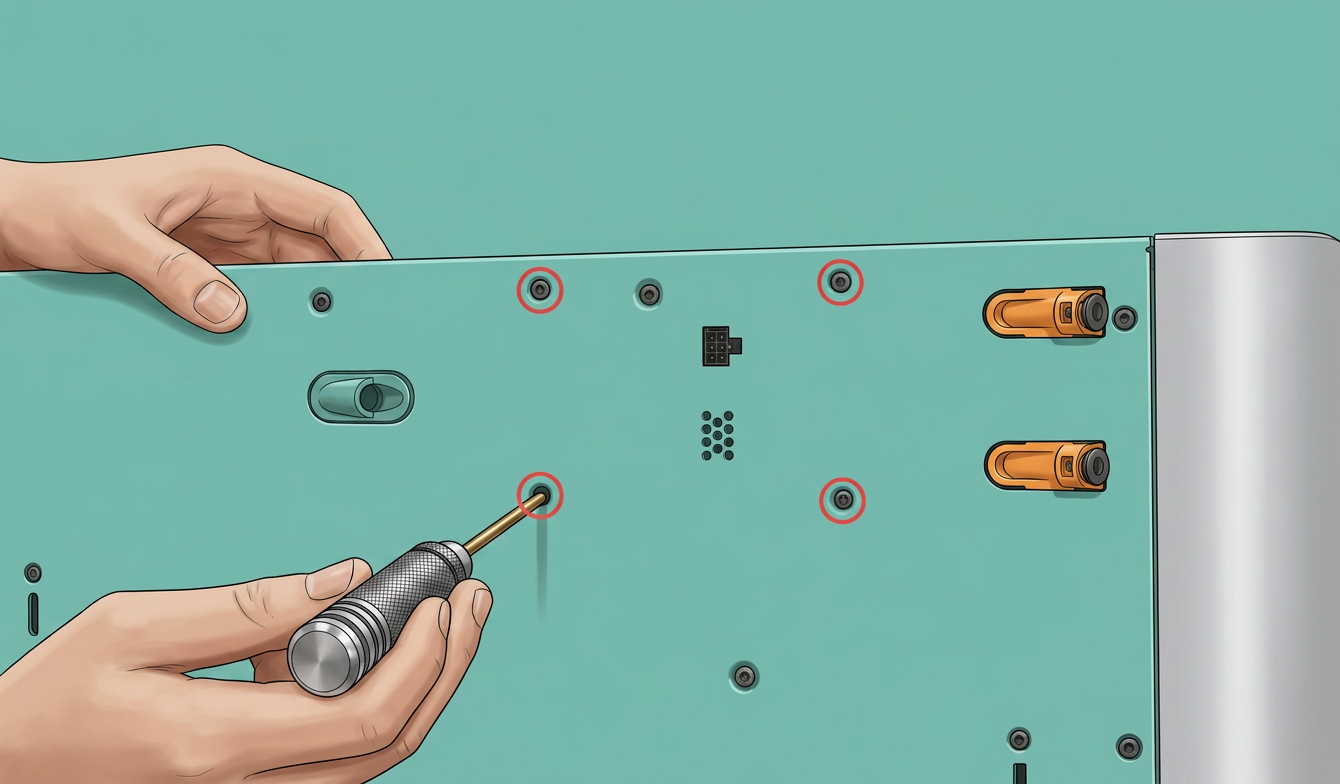

Используйте шестигранный ключ H2.0, чтобы снять четыре фиксирующих винта и ослабить буфер филамента.

Вытащите кабель USB-C из зажима.

Шаг 6: Снимите кабель-цепь

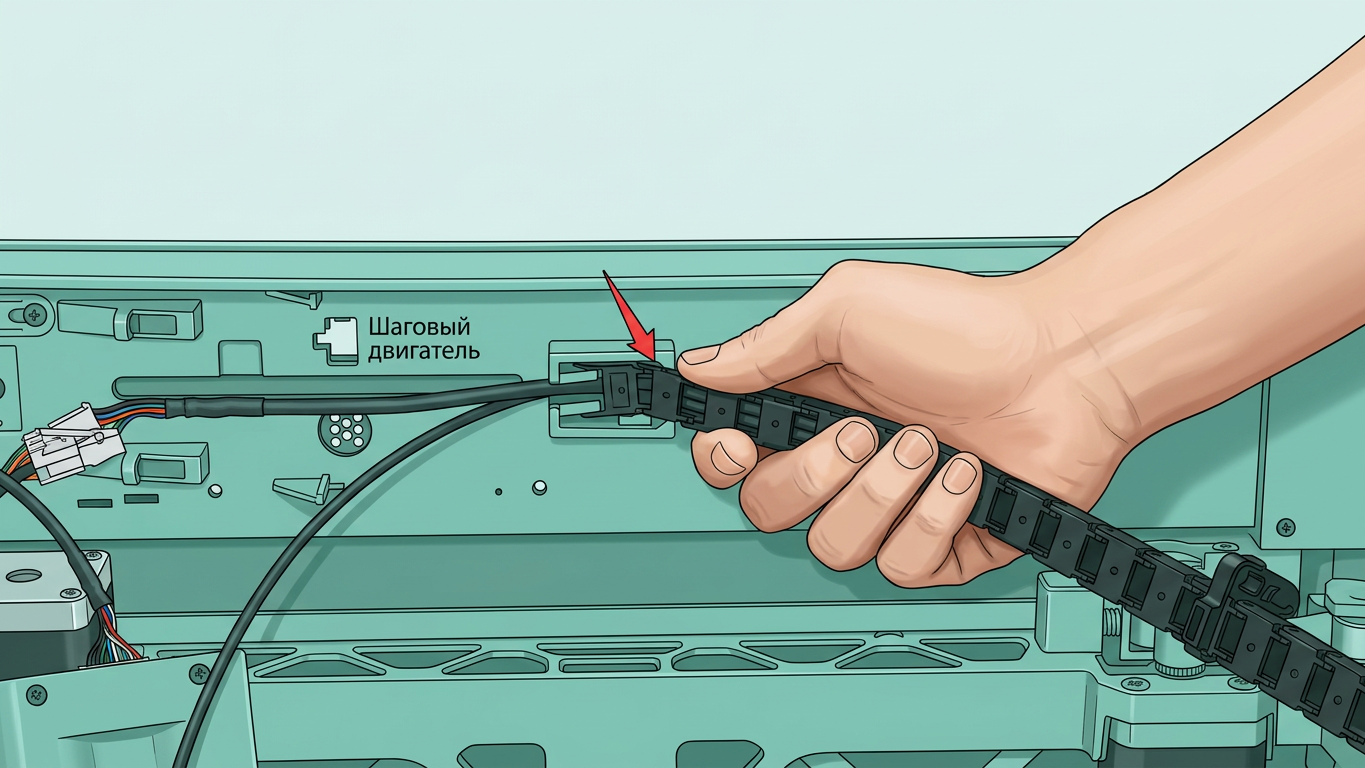

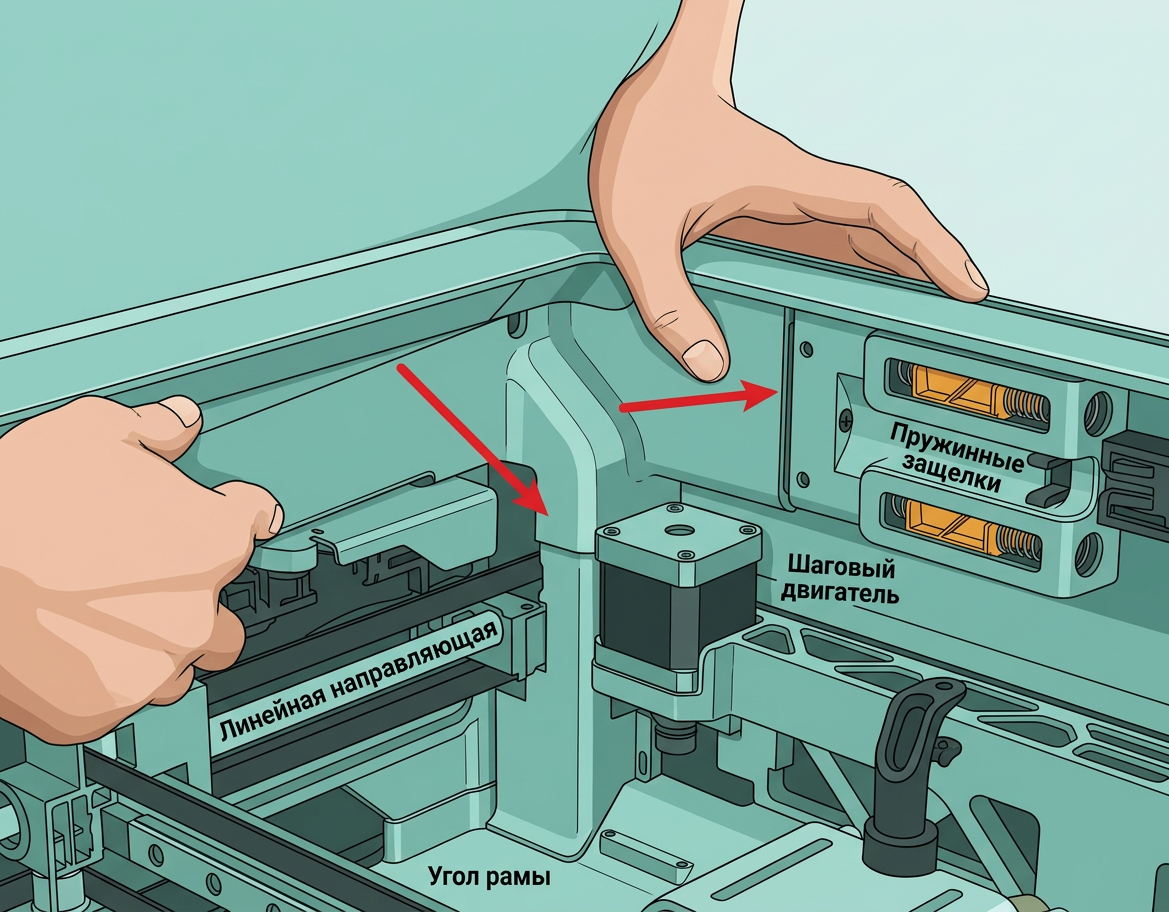

Снимите этот участок кабель-цепи из паза. Примечание: Сначала слегка потяните кабель-цепь вниз, чтобы отсоединить верхний правый угол кабель-цепи от паза, затем с усилием вытяните всю кабель-цепь.

(Пример операции показан на H2D; метод выполнения для H2S идентичен)

Шаг 7: Снимите ремень

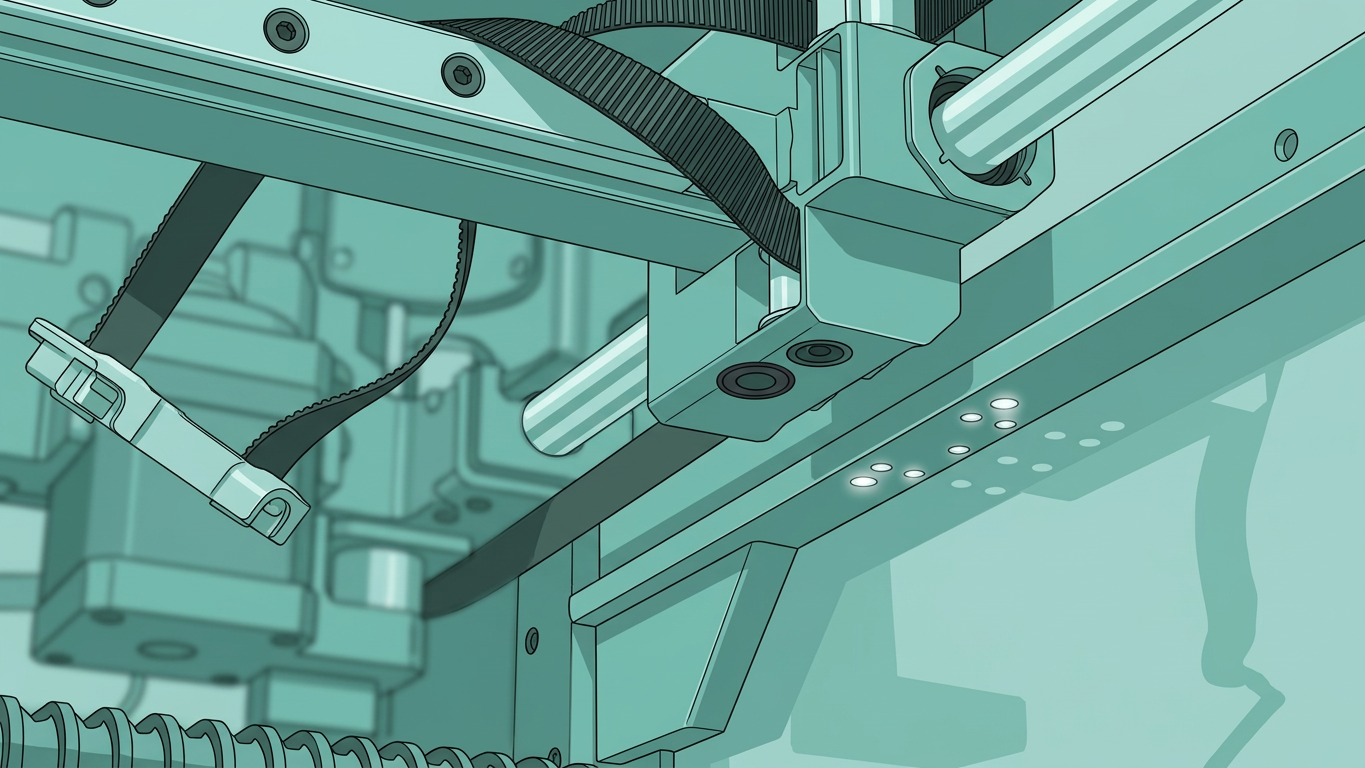

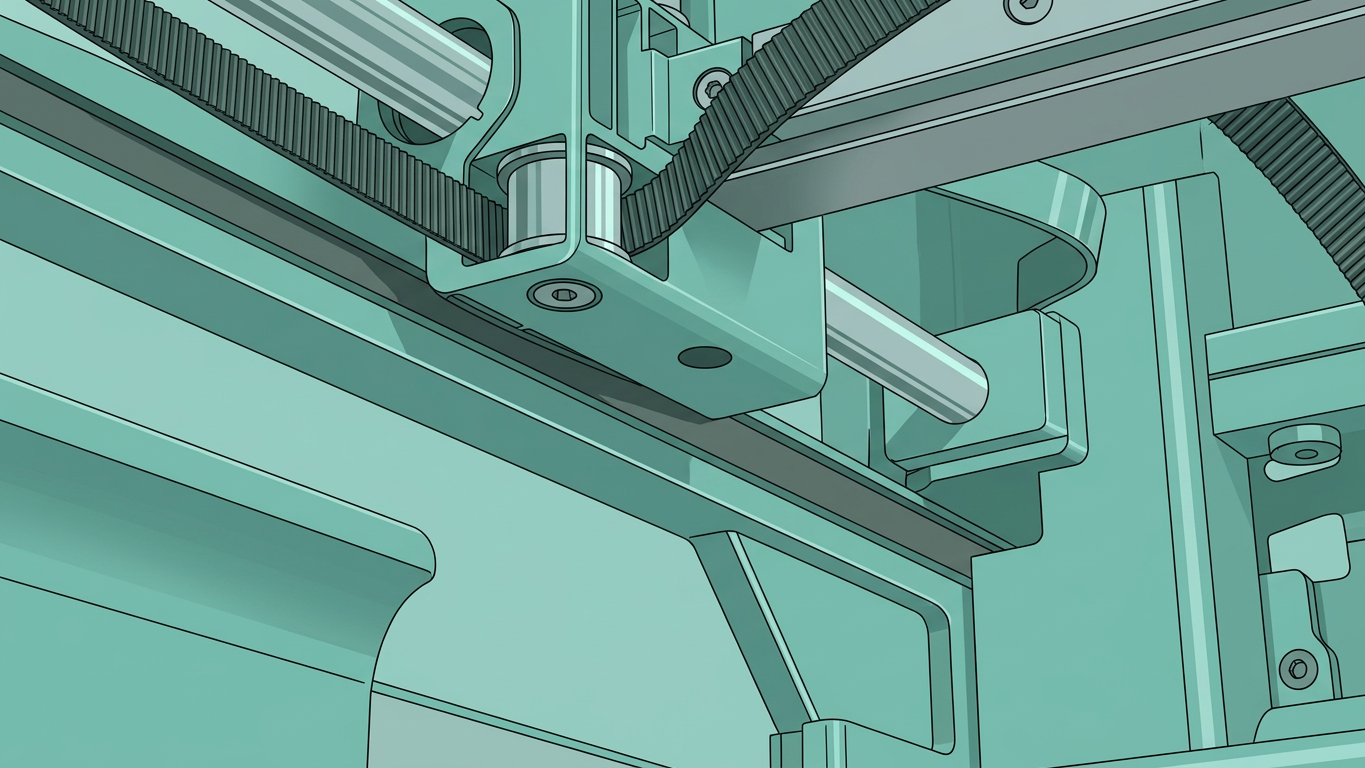

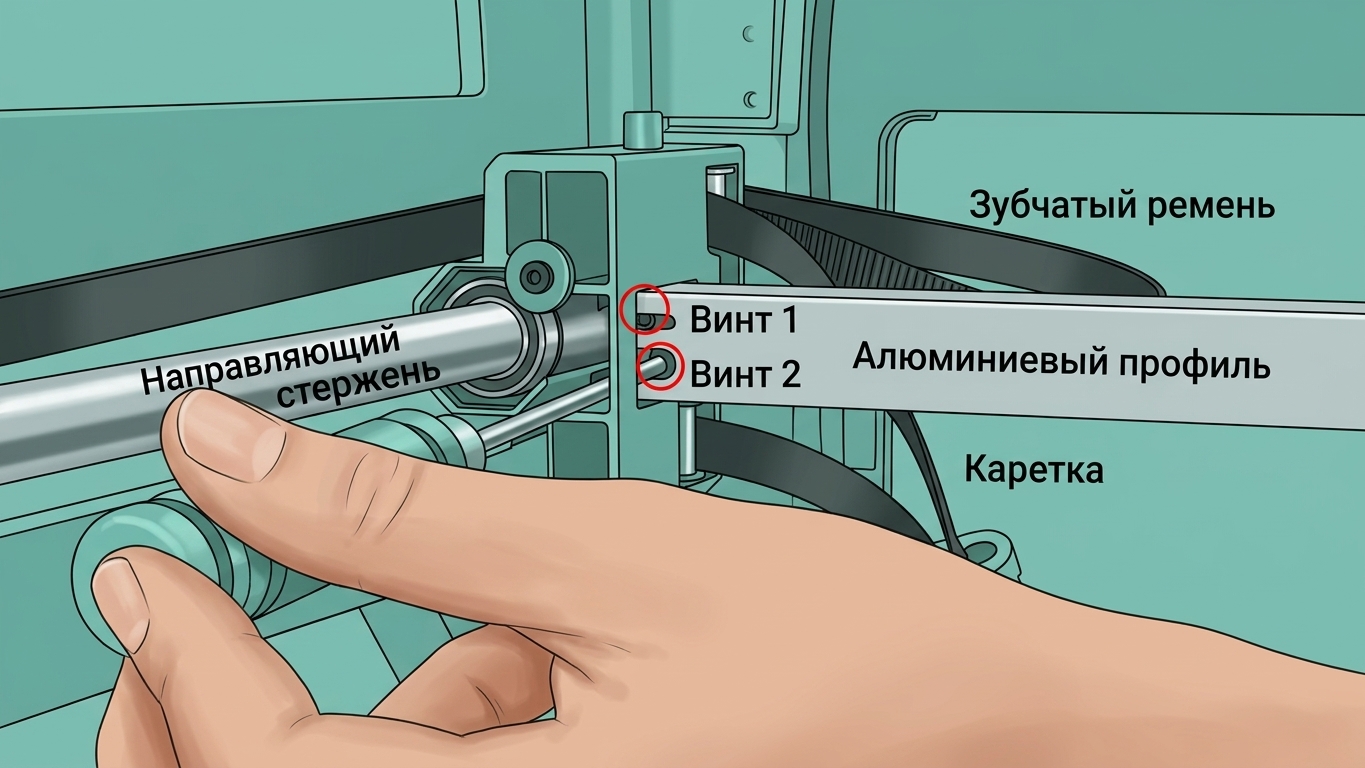

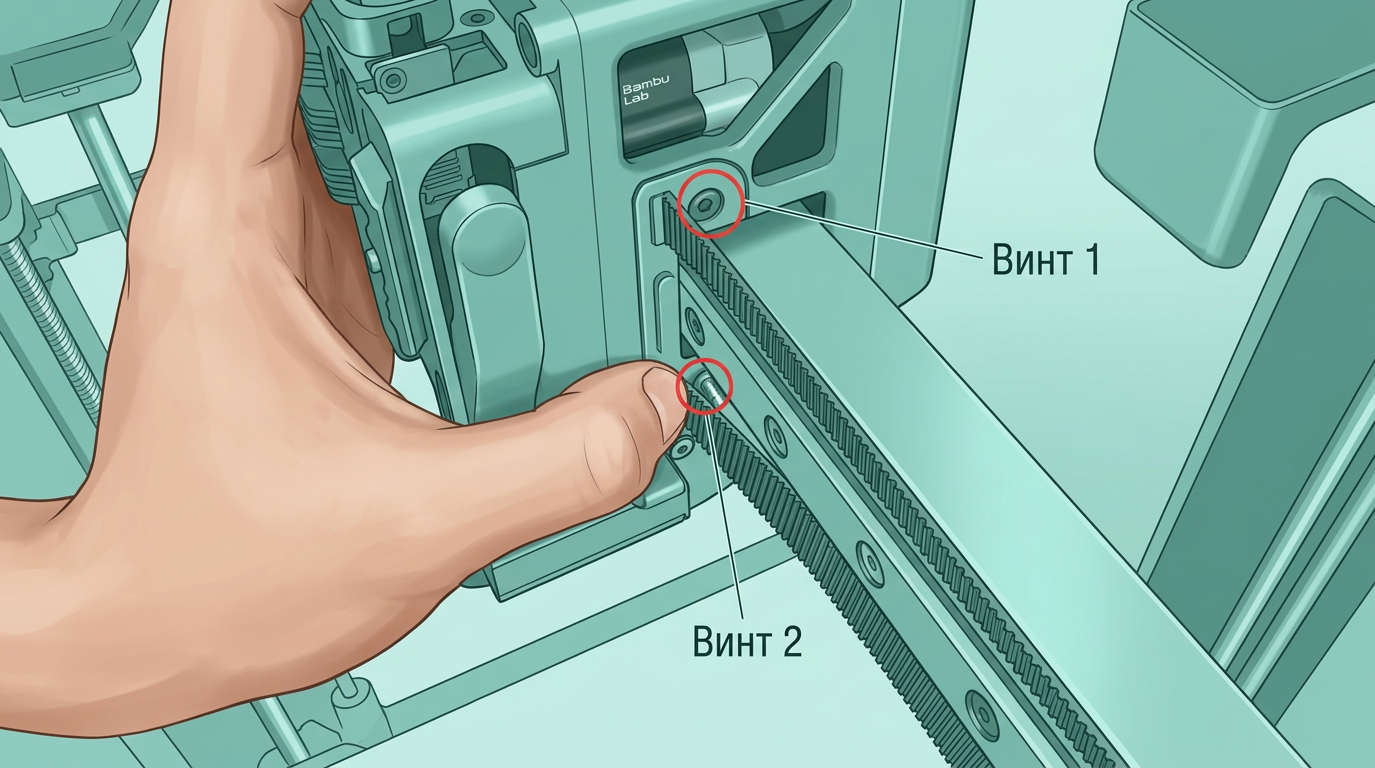

Открутите 2 винта на держателе ремня и снимите держатель ремня.

Снимите держатель ремня с другой стороны тем же способом.

Шаг 8: Прикрепите ленту, не оставляющую следов, с обеих сторон линейной направляющей, чтобы предотвратить выпадение шариков каретки

Прикрепите ленту, не оставляющую следов, с обеих сторон головки. Если ленты, не оставляющей следов, нет, прикрепите бумагу к линейной направляющей и закрепите её прозрачной лентой. Цель этого шага — ограничить движение головки и предотвратить её соскальзывание с линейной направляющей при снятии направляющей.

Шаг 9: Снимите головку вместе с осью X

Используйте пинцет, чтобы помочь снять крышки светодиодов с левой и правой сторон.

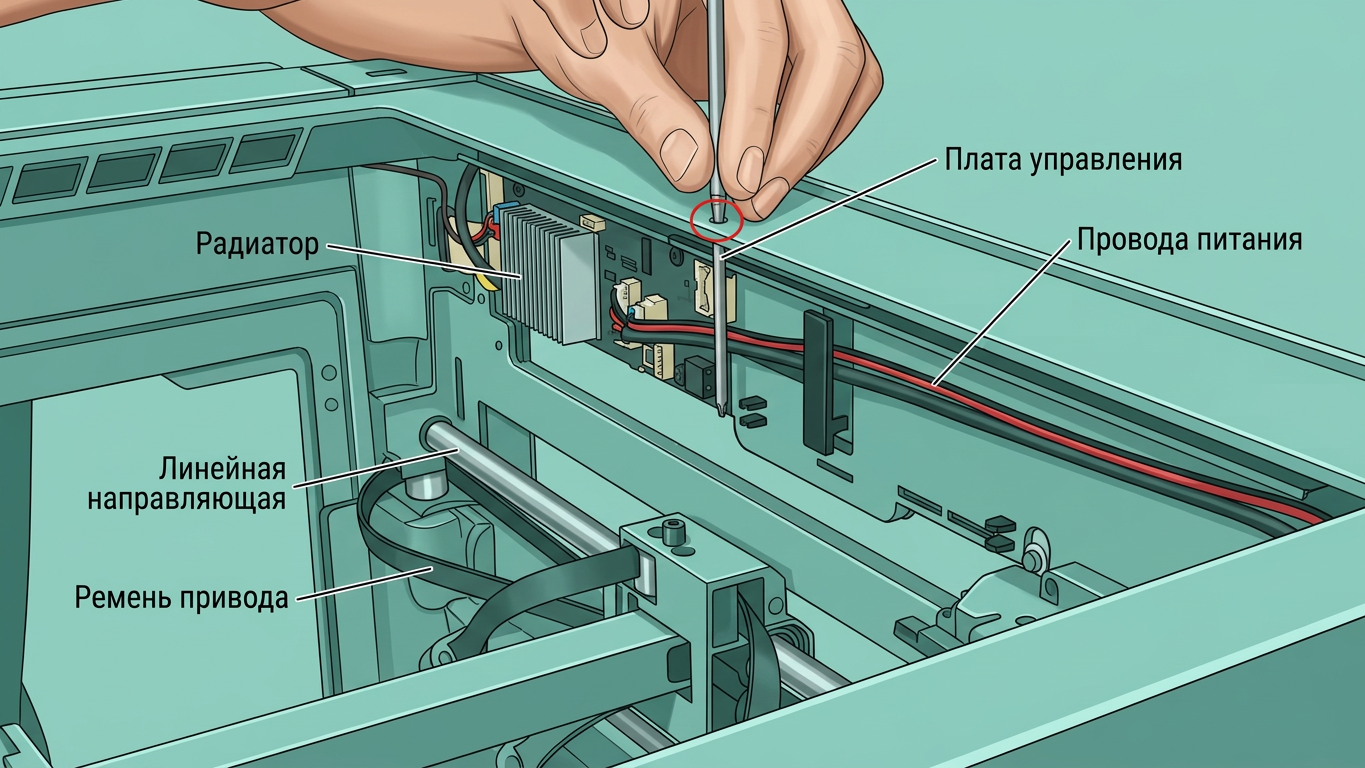

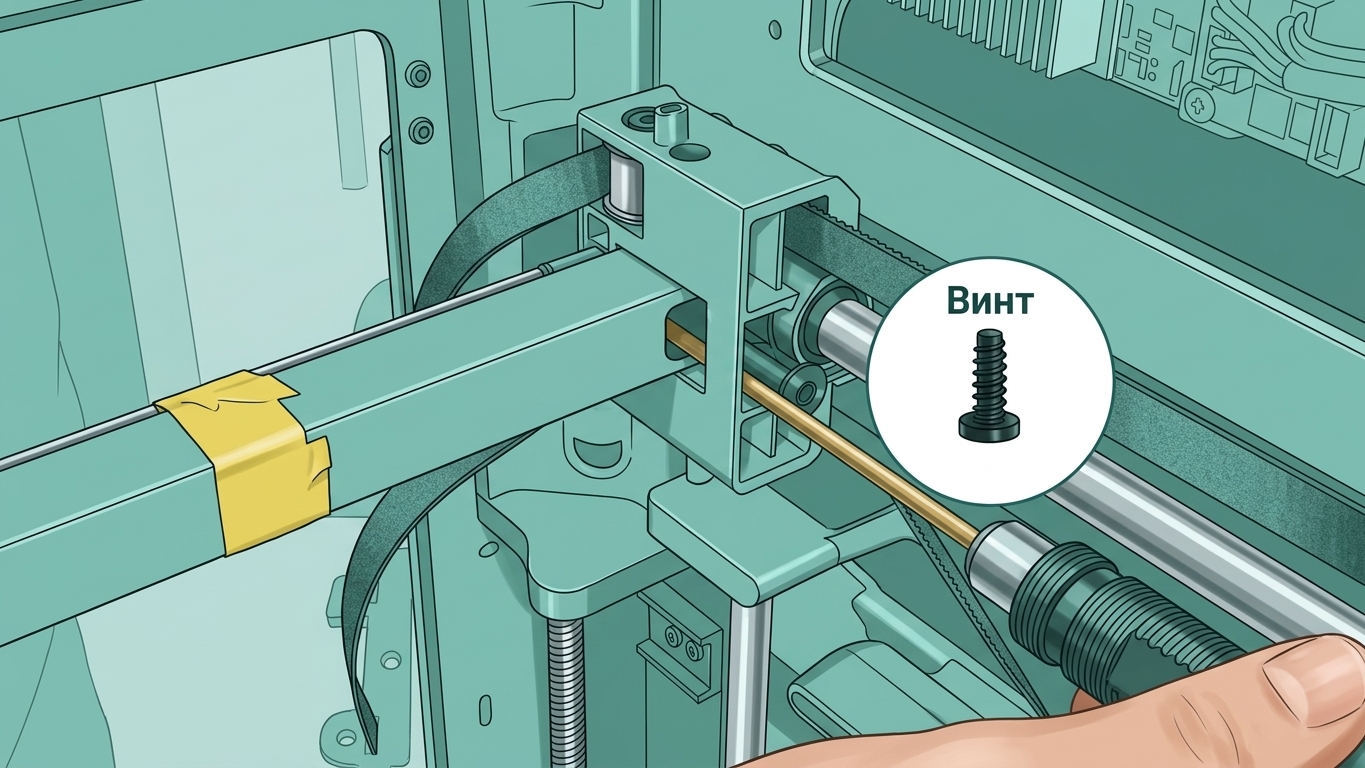

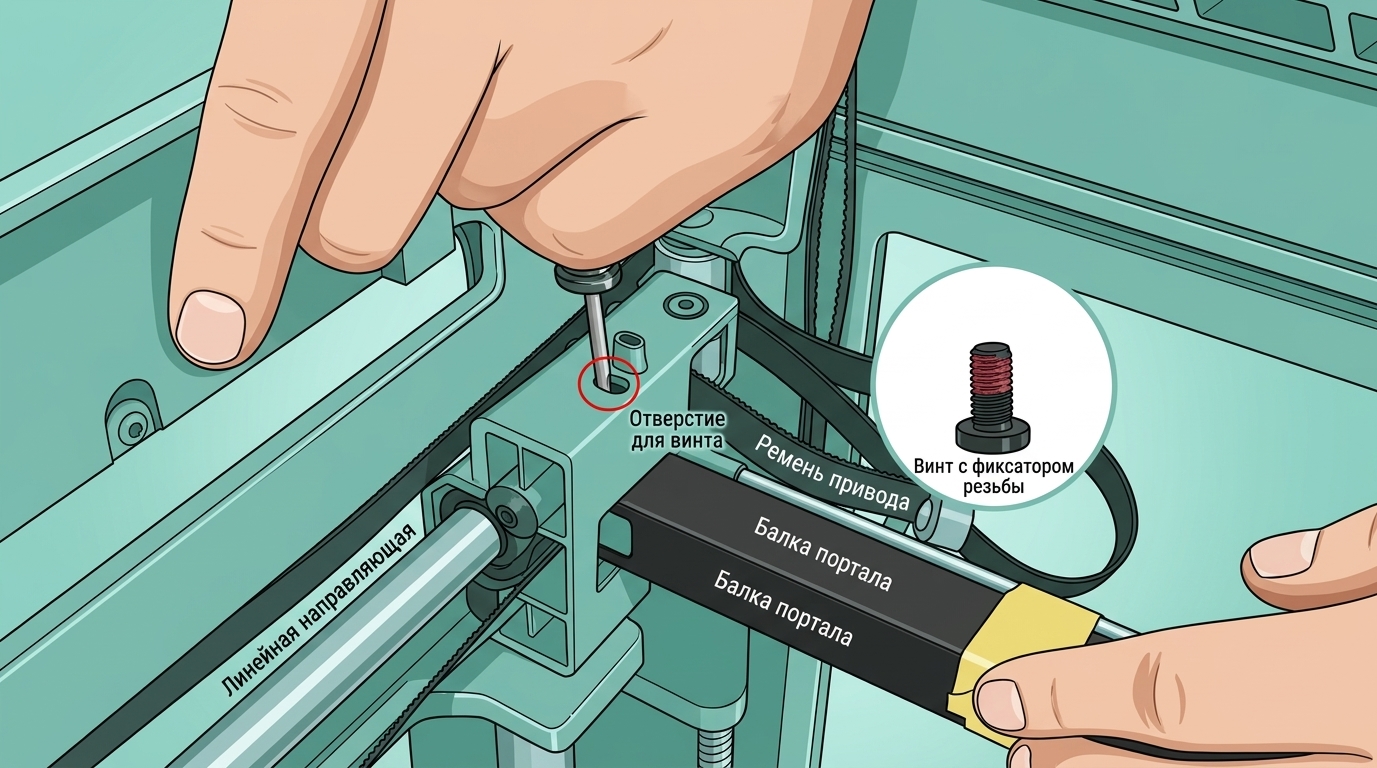

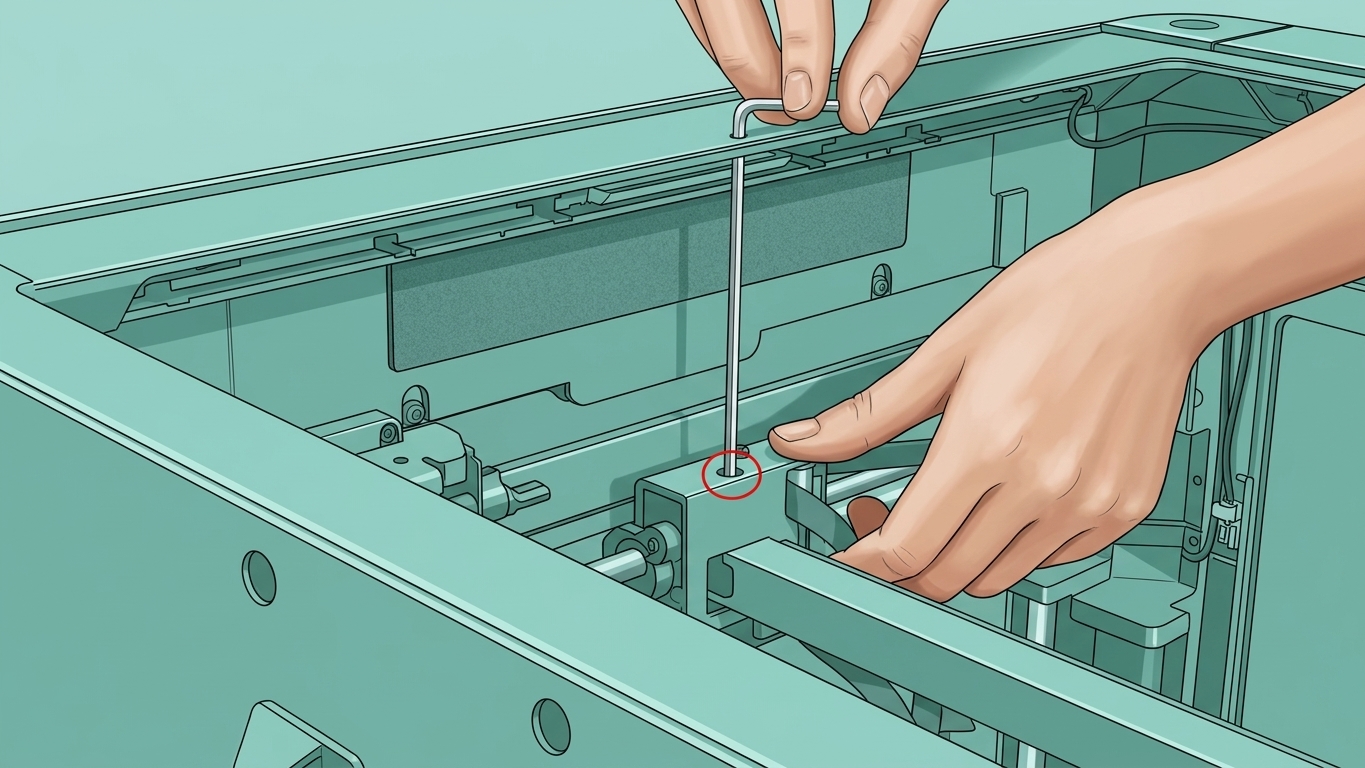

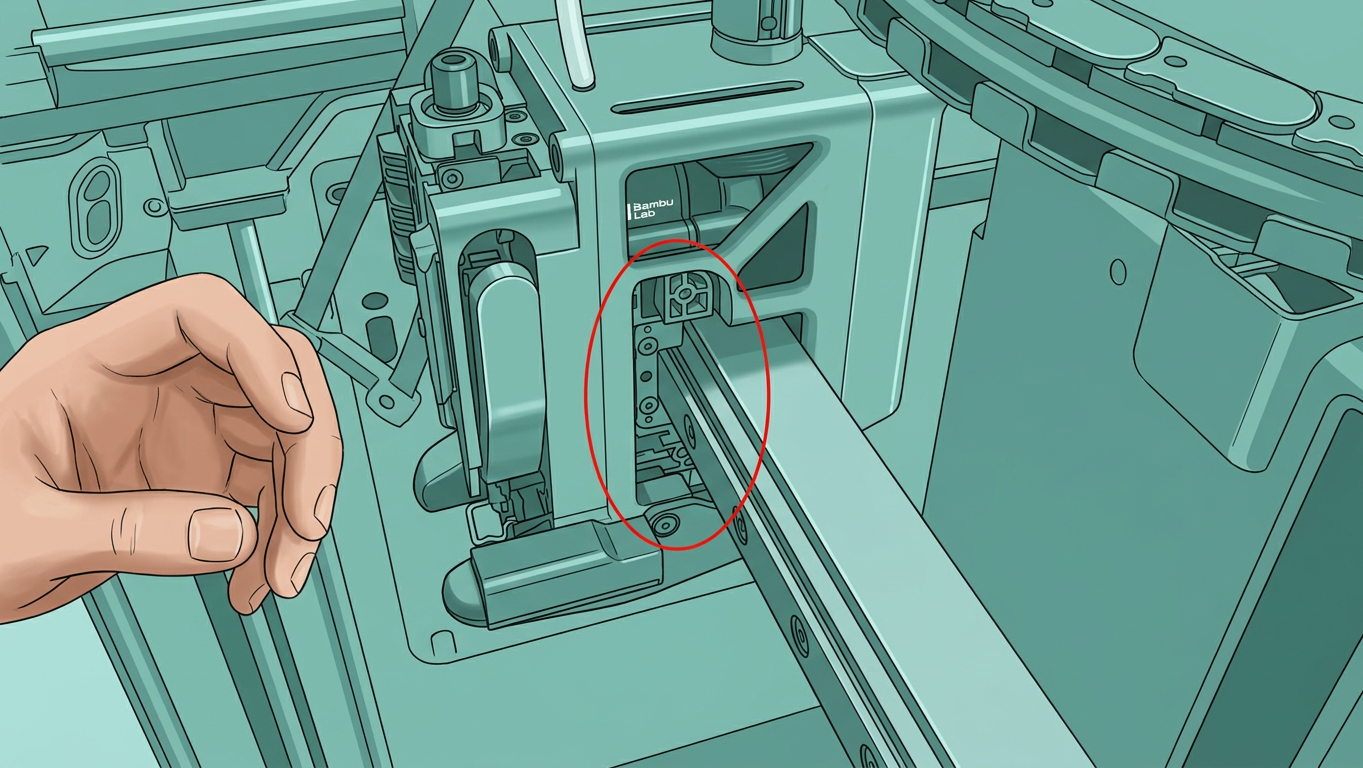

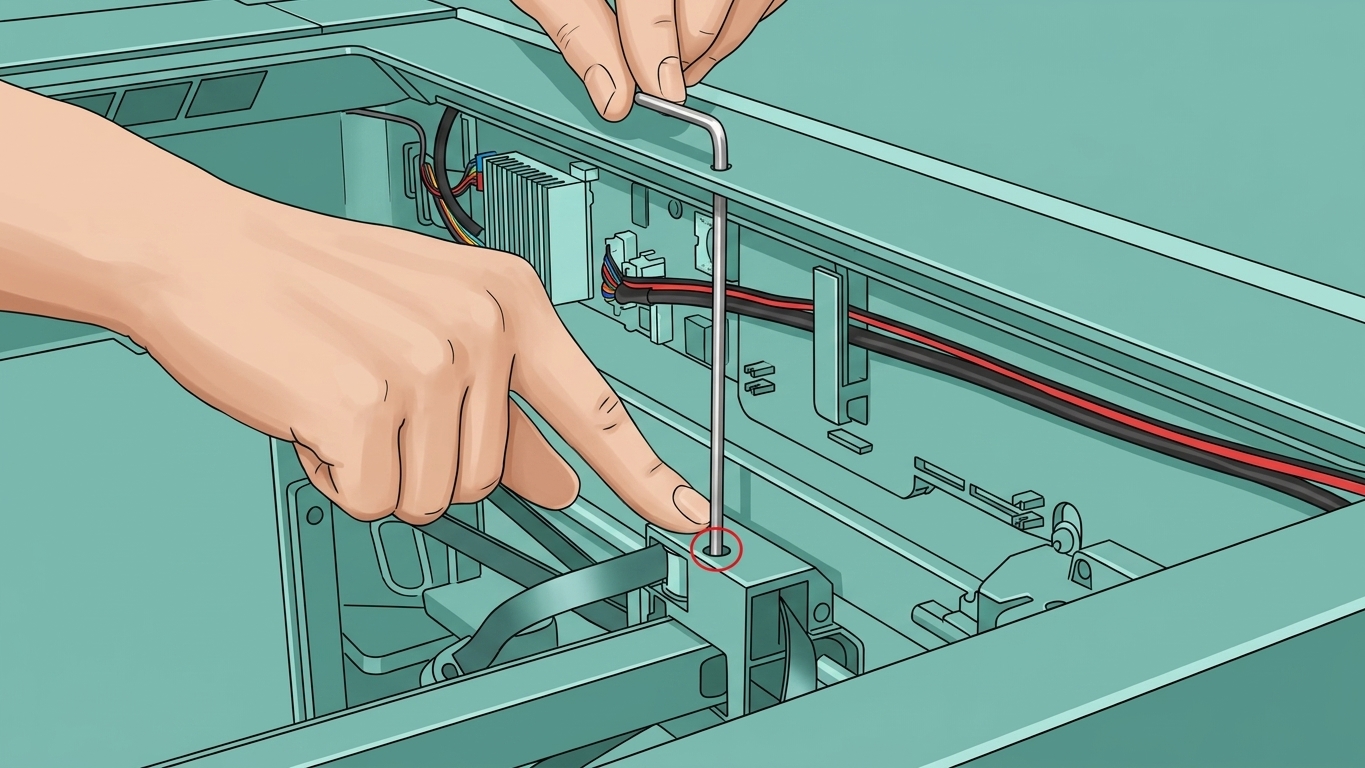

В центре рамы принтера имеется отверстие для доступа. Вставьте L-образный шестигранный ключ через это отверстие, чтобы легко снять винт линейной направляющей на верхней части каретки.

Пожалуйста, строго следуйте инструкции: вставьте отвертку через поролоновую прокладку и предварительно просверленное отверстие. Не вкручивайте винт под углом сбоку.

Удалите винт линейной направляющей на другой каретке, используя тот же метод.

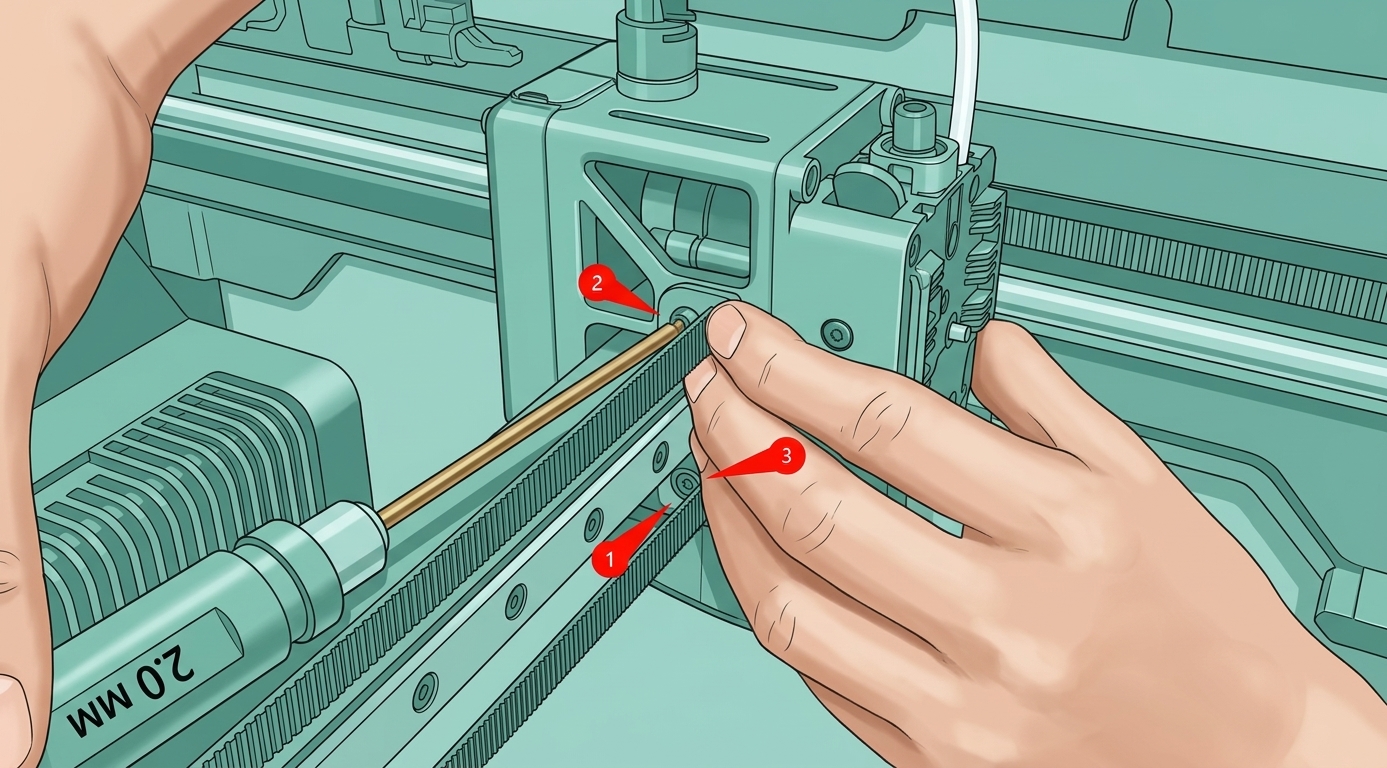

Затем удалите 4 винта по бокам линейной направляющей и 2 винта снизу каретки.

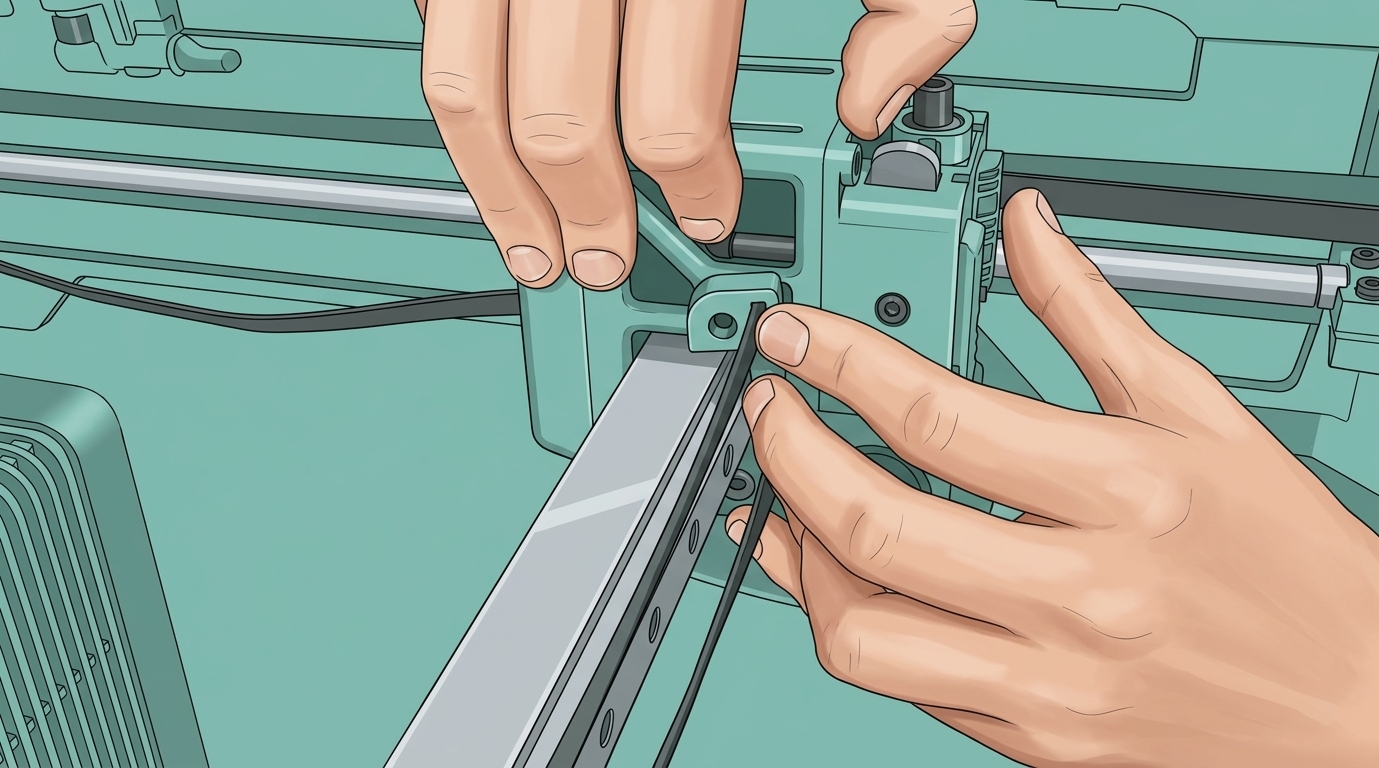

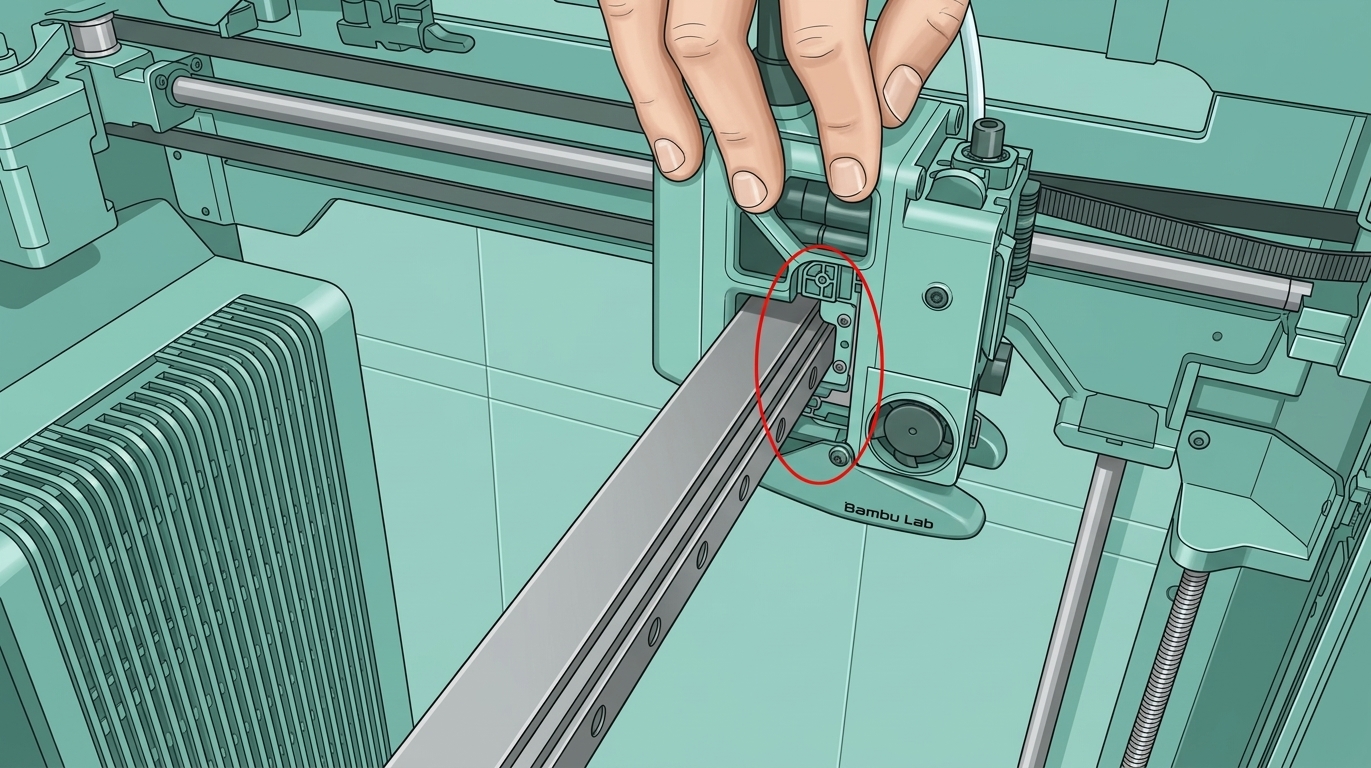

После удаления всех винтов линейную направляющую можно снять. При снятии линейной направляющей сначала отсоедините правую направляющую от каретки, затем левую направляющую от каретки, и затем извлеките направляющую под углом.

Шаги установки

Шаг 1: Установка узла линейной направляющей

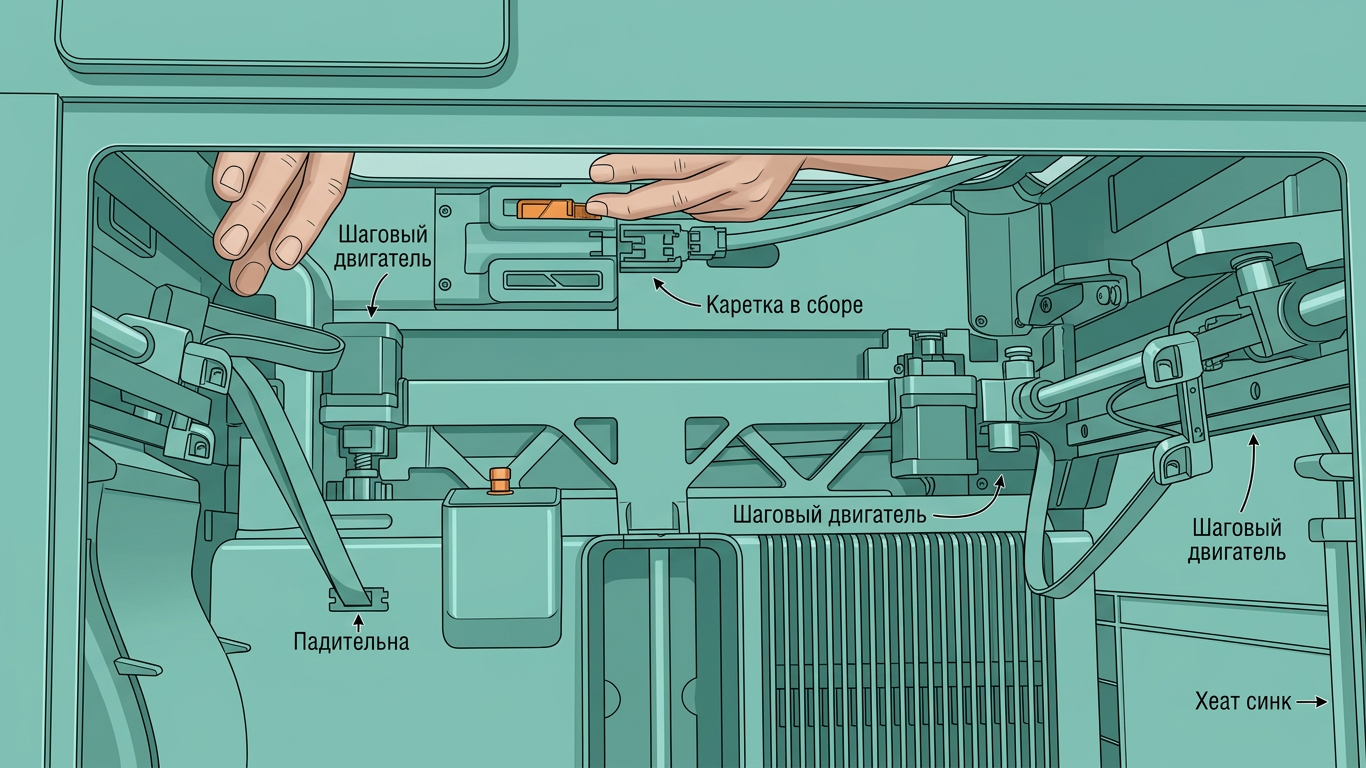

При установке нового узла линейной направляющей сначала вставьте правую направляющую в каретку, затем вставьте левую направляющую в каретку. Толкайте направляющую вперед до упора — этот шаг использует переднюю стойку двери для позиционирования, чтобы обеспечить параллельность направляющей.

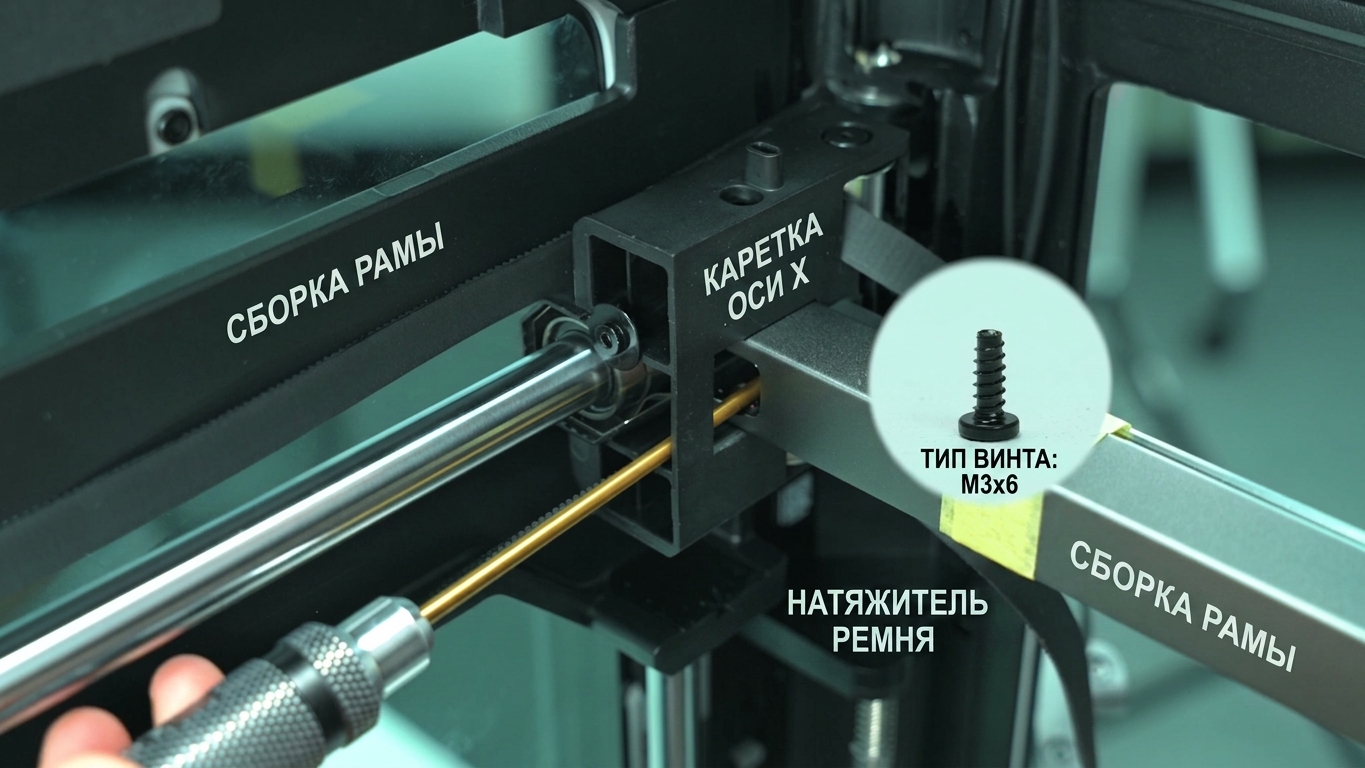

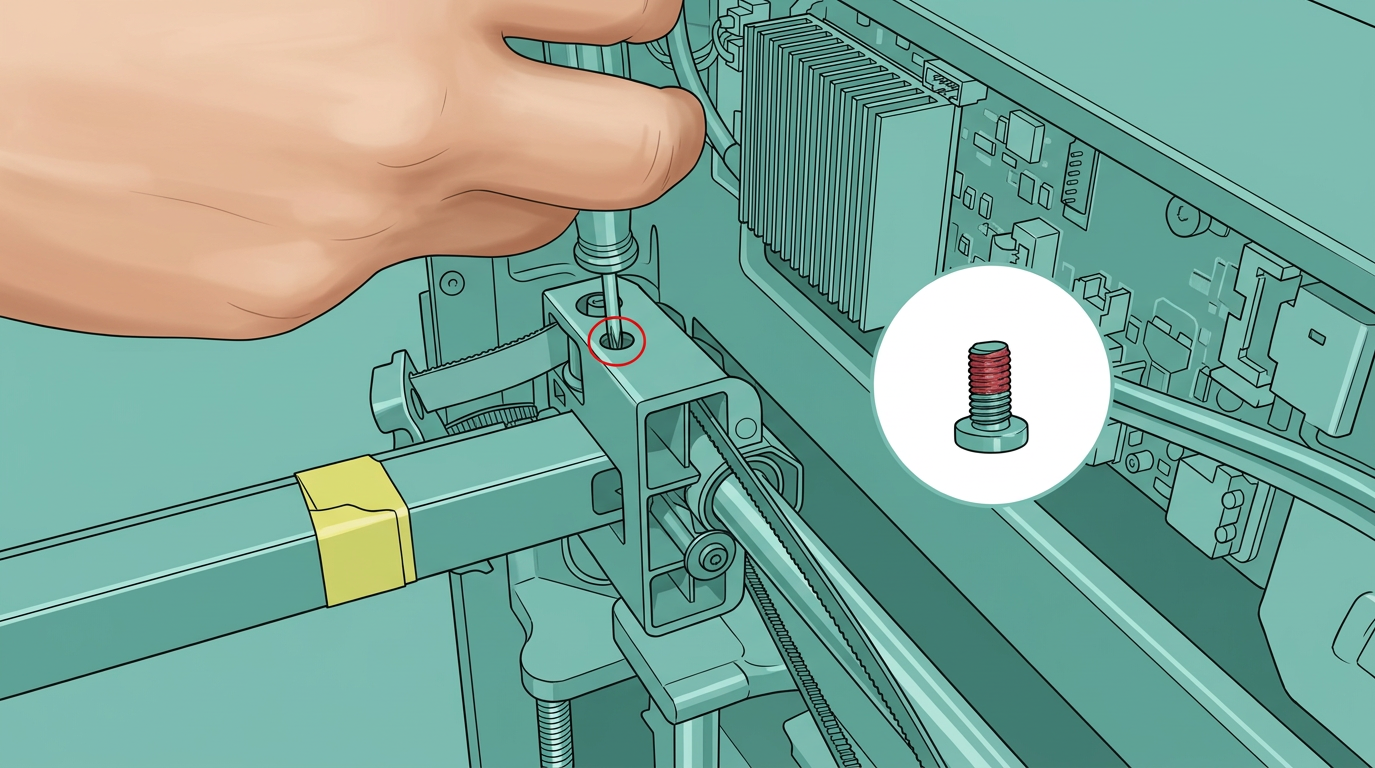

Чтобы обеспечить параллельность линейной направляющей, направляющую необходимо продвинуть в переднее положение перед установкой винтов направляющей. В отличие от шага разборки, направляющую нельзя продвинуть в среднее положение для установки винтов с помощью L-образного шестигранного ключа. Поэтому рекомендуется использовать короткий шестигранный ключ для непосредственной установки 2 винтов на каретке, 4 винтов по бокам направляющей и 2 винтов снизу каретки.

Примечание: Винты сверху и снизу каретки имеют мелкую резьбу, а винты по бокам линейной направляющей — крупную резьбу — не перепутайте их.

Совместите зажимы и переустановите крышки светодиодных ламп слева и справа.

Шаг 2: Снятие кабельных стяжек

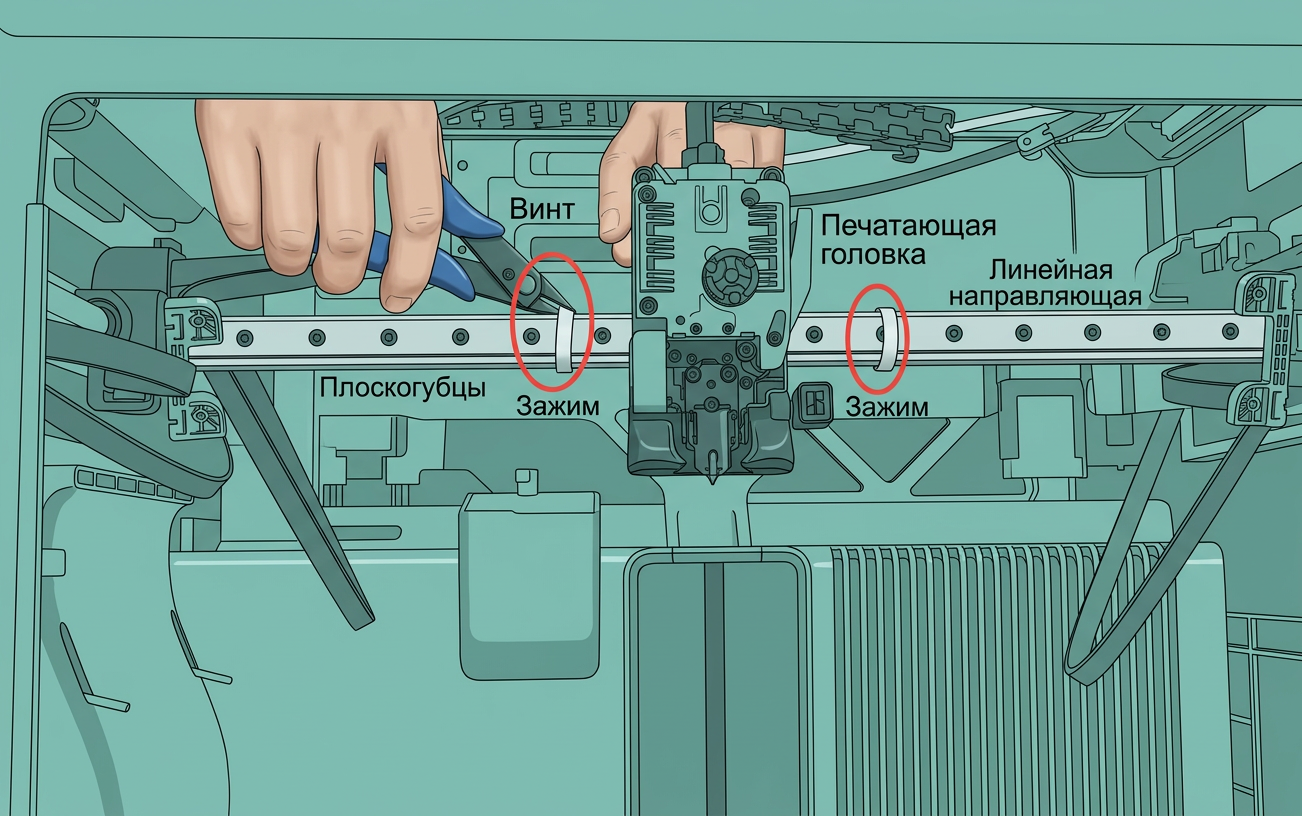

После установки узла линейной направляющей используйте плоскогубцы с узкими губками, чтобы обрезать кабельные стяжки с обеих сторон инструментальной головки.

Шаг 3: Установка ремня

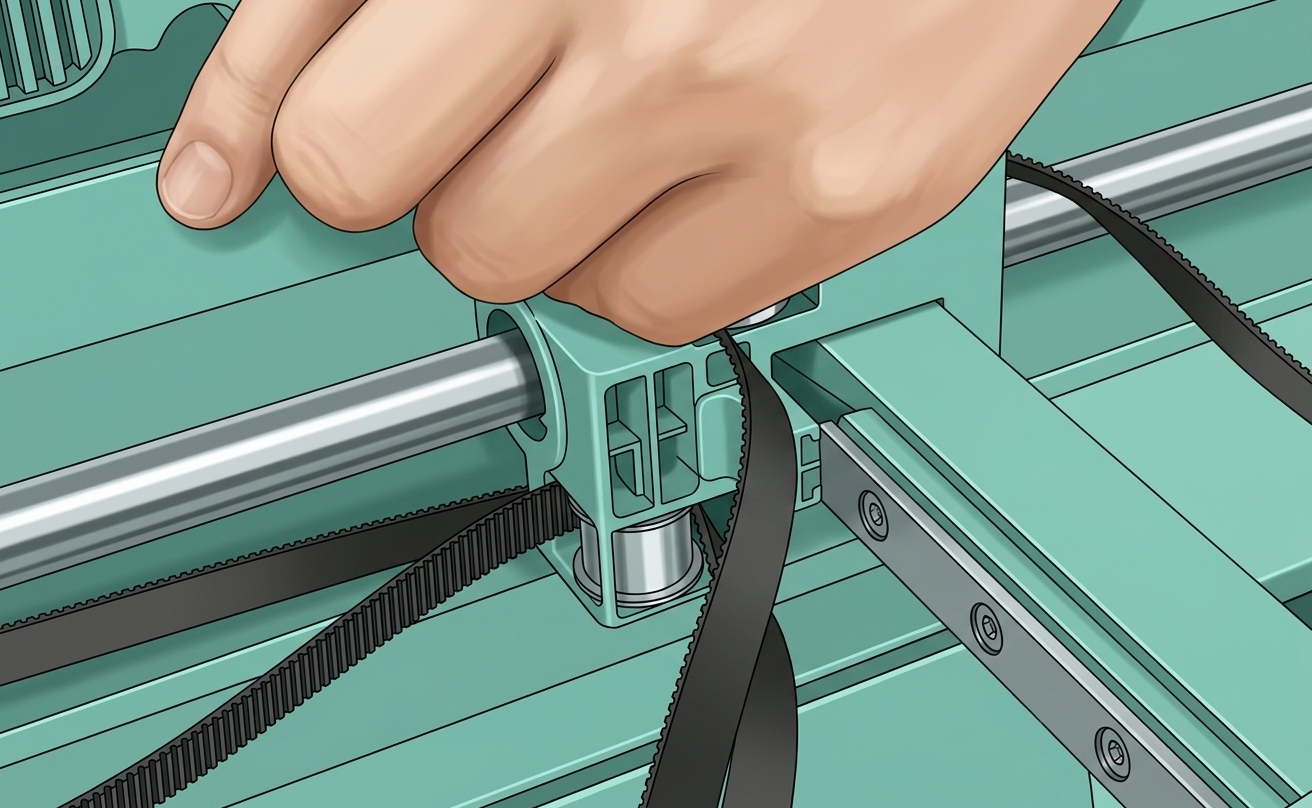

Переустановите держатель ремня в паз инструментальной головки, затем закрутите 3 винта держателя ремня.

Затем продвиньте инструментальную головку на другую сторону и установите другой держатель ремня. Поскольку первый держатель ремня уже установлен, возникающее натяжение может затруднить установку второго. Сначала предварительно затяните средний винт (не затягивайте его полностью). После полной затяжки верхнего и нижнего винтов повторно затяните средний винт.

Шаг 4: Установка кабельной цепи

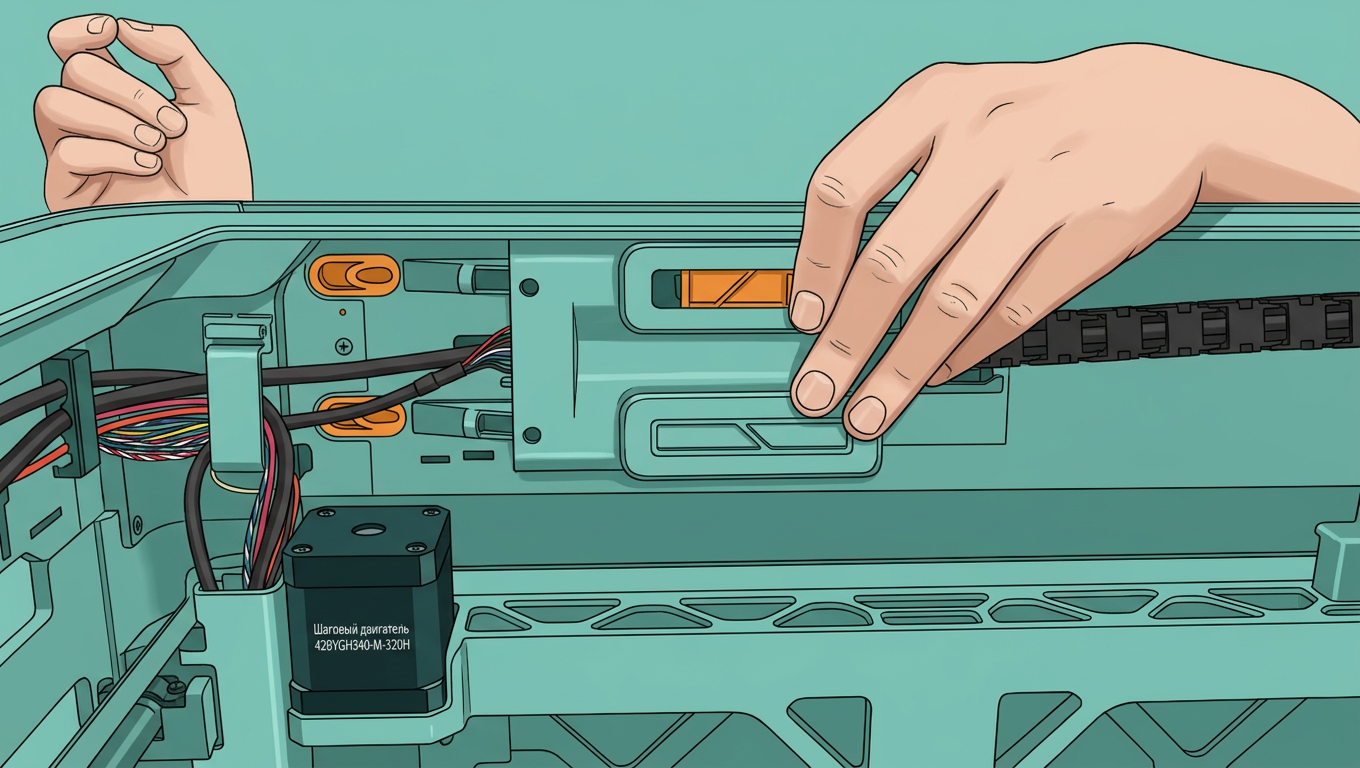

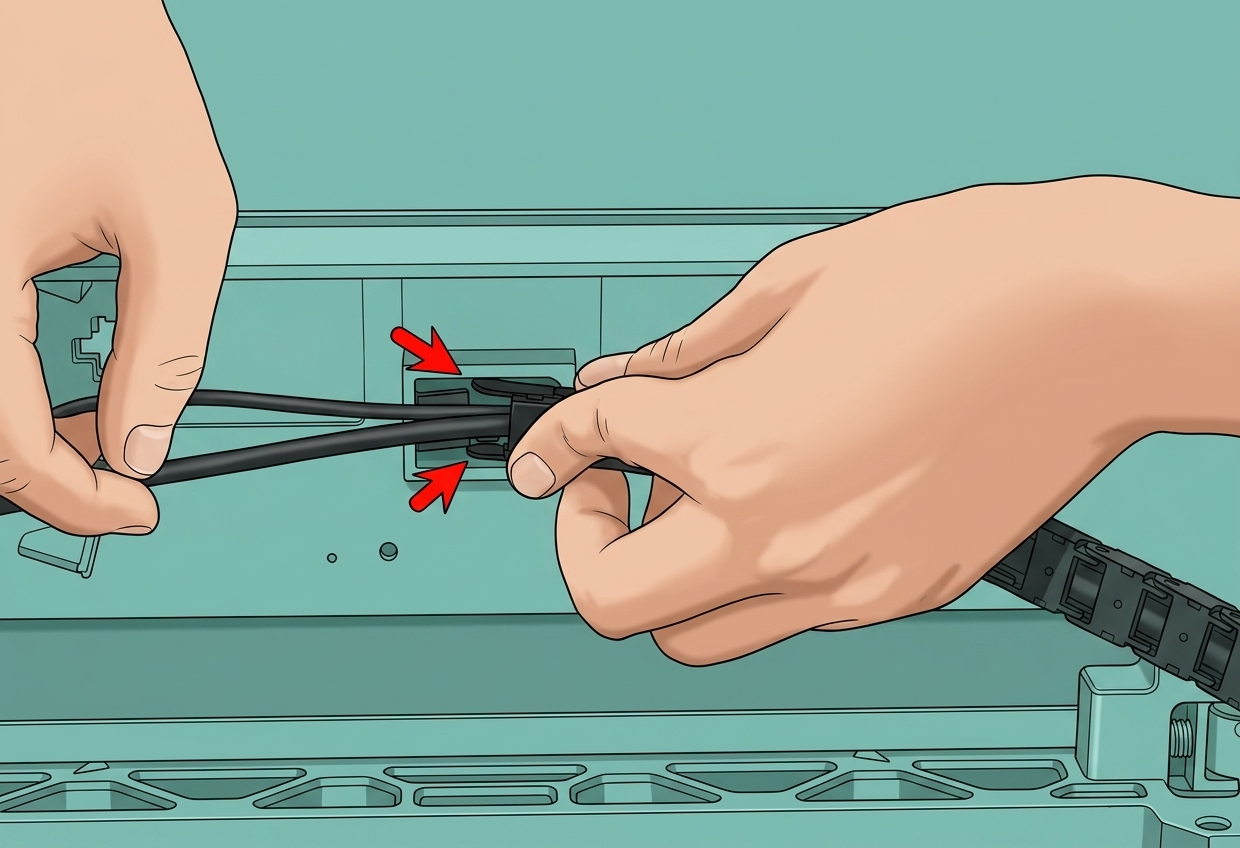

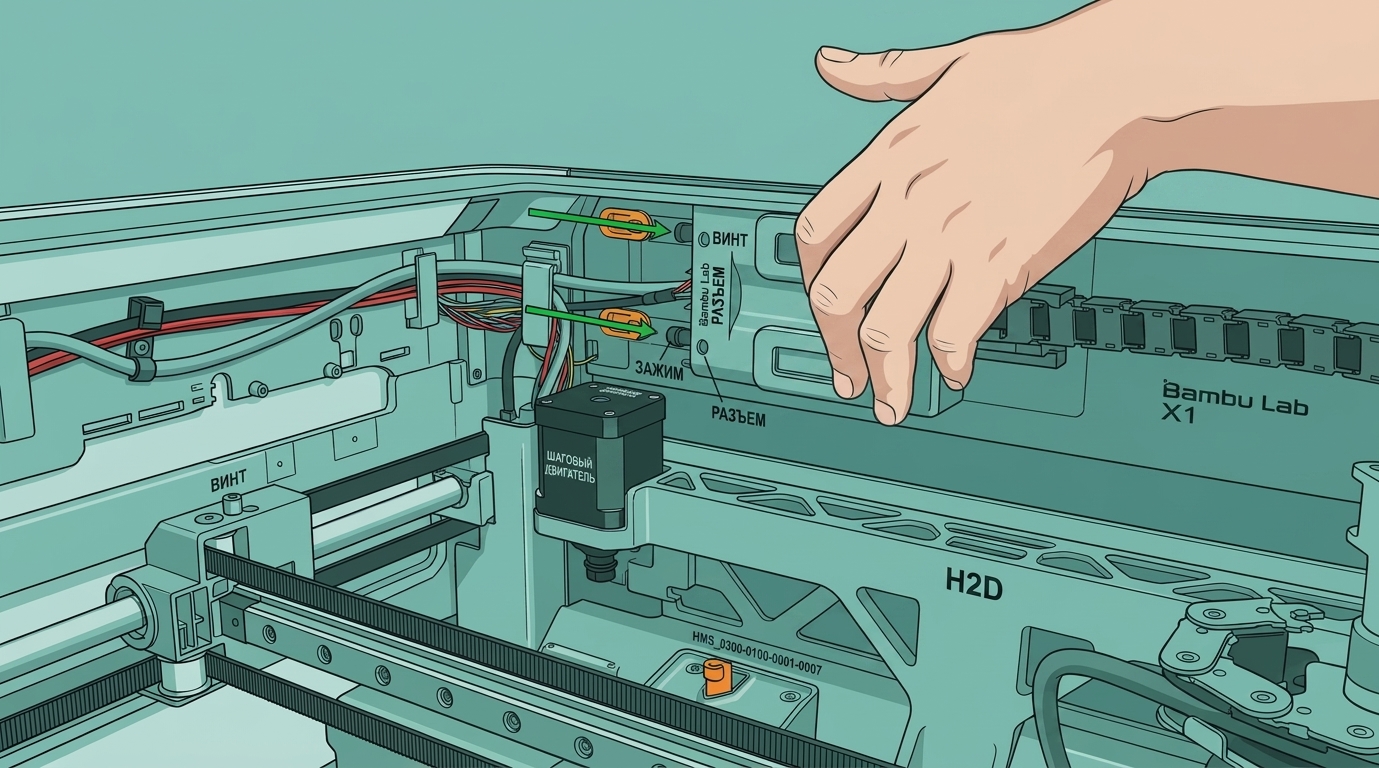

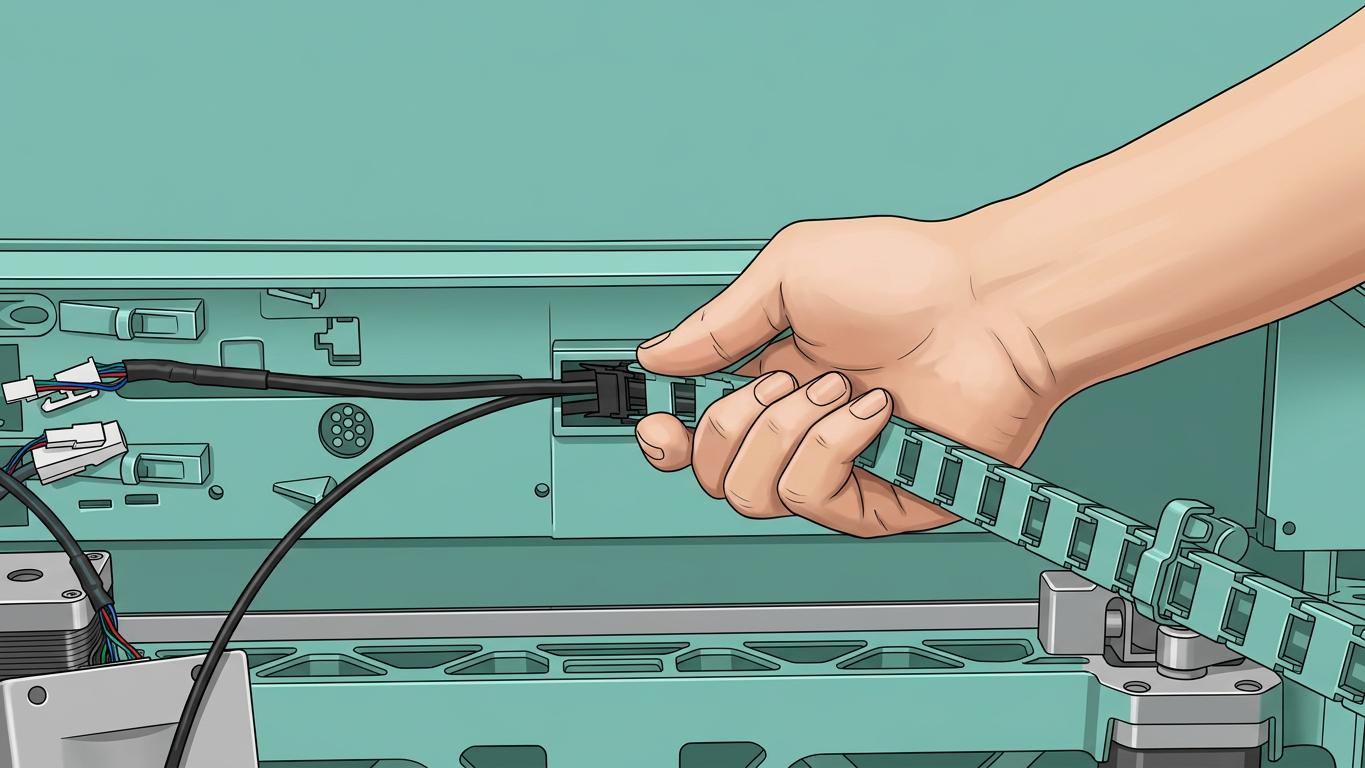

Подключите кабельную цепь к раме принтера (Пример выполнения операции показан на H2D; метод выполнения для H2S идентичен)

После установки выпуклых выступов зажимов кабельной цепи на место, продвиньте вперед для обеспечения правильной установки.

Шаг 5: Установка буфера филамента и подключение кабеля USB-C

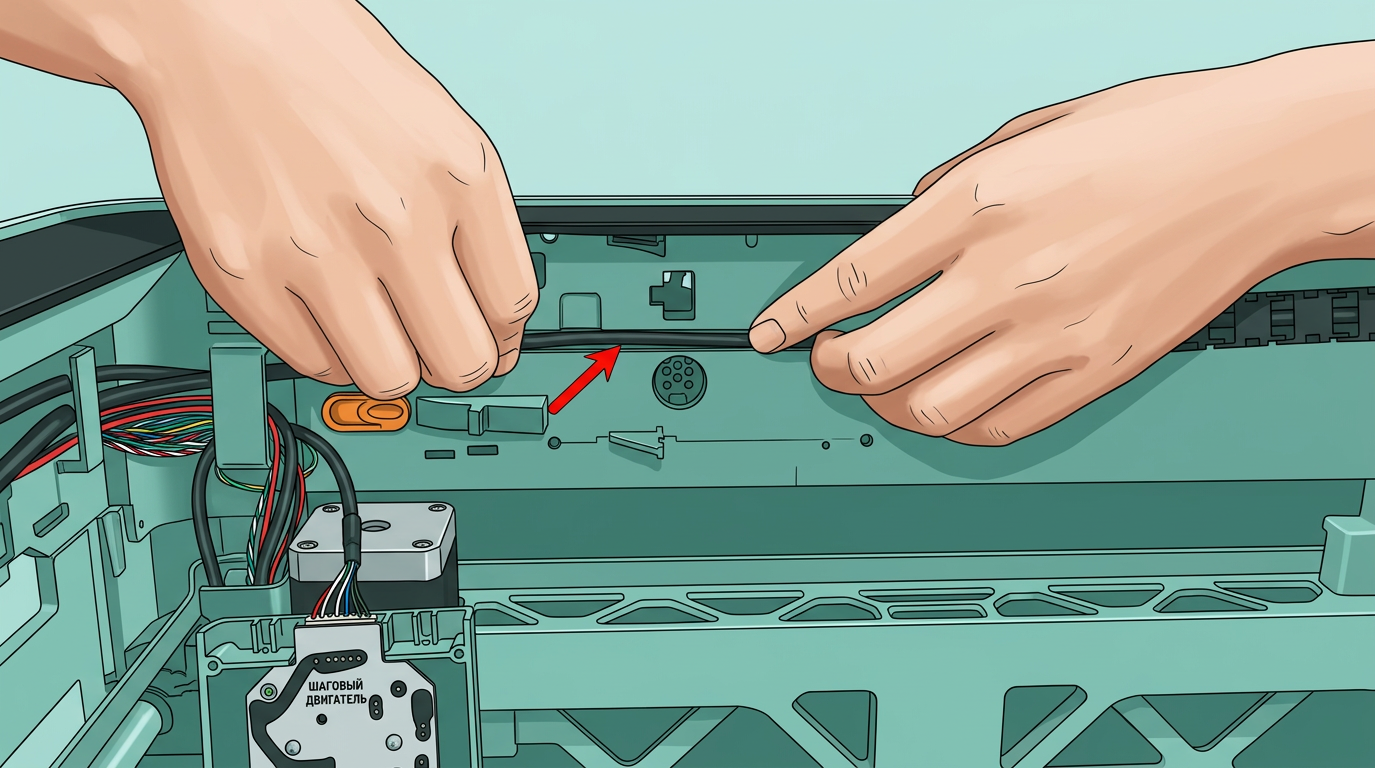

Вставьте кабель USB-C в паз в раме, совместите с отверстиями и переустановите буфер филамента.

После совмещения буфера филамента с отверстиями под винты используйте шестигранный ключ H2.0 для затяжки четырех фиксирующих винтов (BT3×8). В конце повторно подключите две ПТФЭ-трубки к буферу филамента.

При подключении нового кабеля USB-C обратите внимание, что на поверхности разъема есть лента против ослабления — вам потребуется приложить усилие, чтобы вставить его до упора; это указывает на правильную установку.

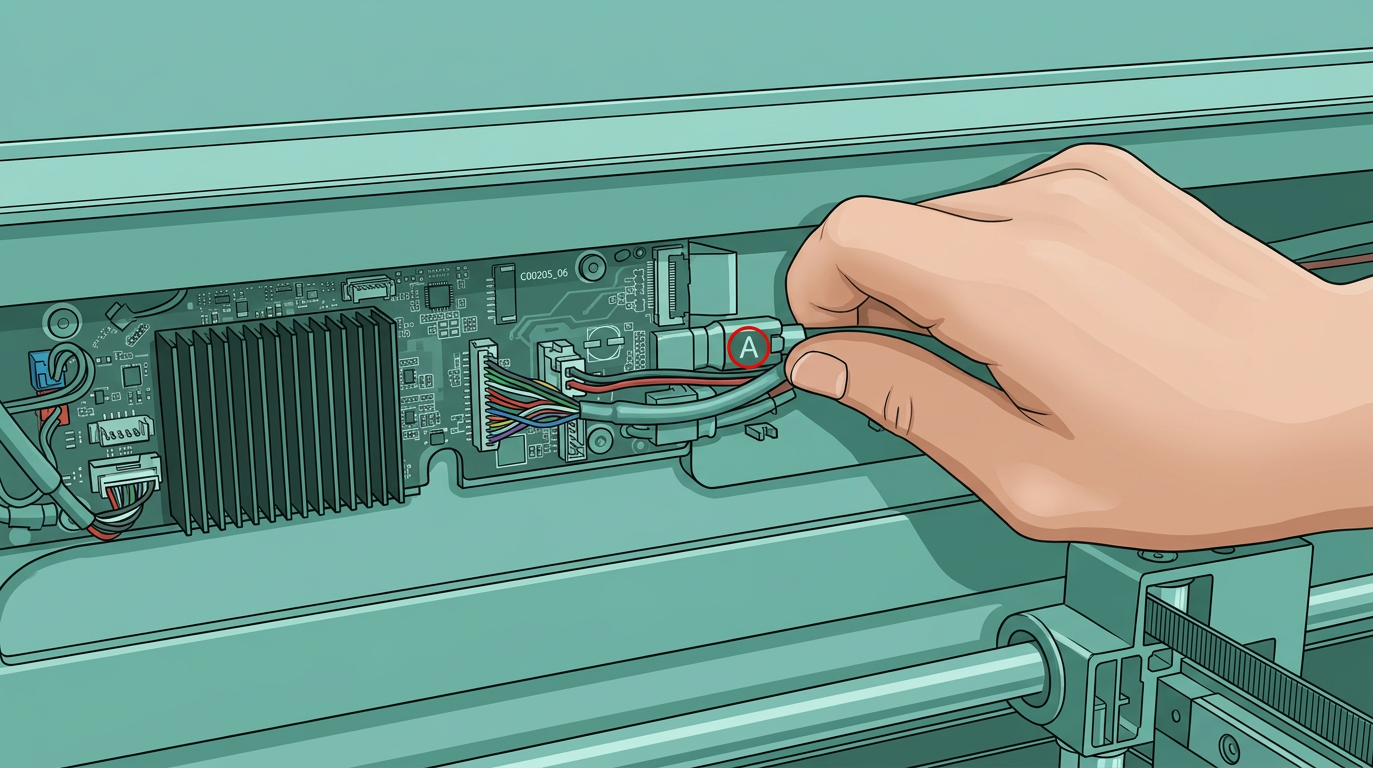

Примечание: Конец, помеченный «A», подключается к плате AP, и маркировка «A» должна быть направлена наружу!

Затем поочередно закрепите кабель в клипсах и повторно затяните фиксирующий винт клипсы.

Шаг 6: Установка крышки кабельного органайзера AP

Сначала закрепите крышку платы AP со стороны, близкой к задней панели принтера. Нажмите обе позиции, указанные стрелками, до упора: правая сторона должна быть вровень с буфером филамента, а нижняя — вровень с защитной крышкой кабеля. Затем используйте шестигранный ключ H2.0 для затяжки 1 фиксирующего винта (BT2.6x8).

Примечание: Перед установкой крышки платы AP проверьте, не перекрывают ли кабели ПТФЭ-трубку, чтобы избежать проблем с последующей установкой ПТФЭ-трубки.

Шаг 7: Установка ПТФЭ-трубки

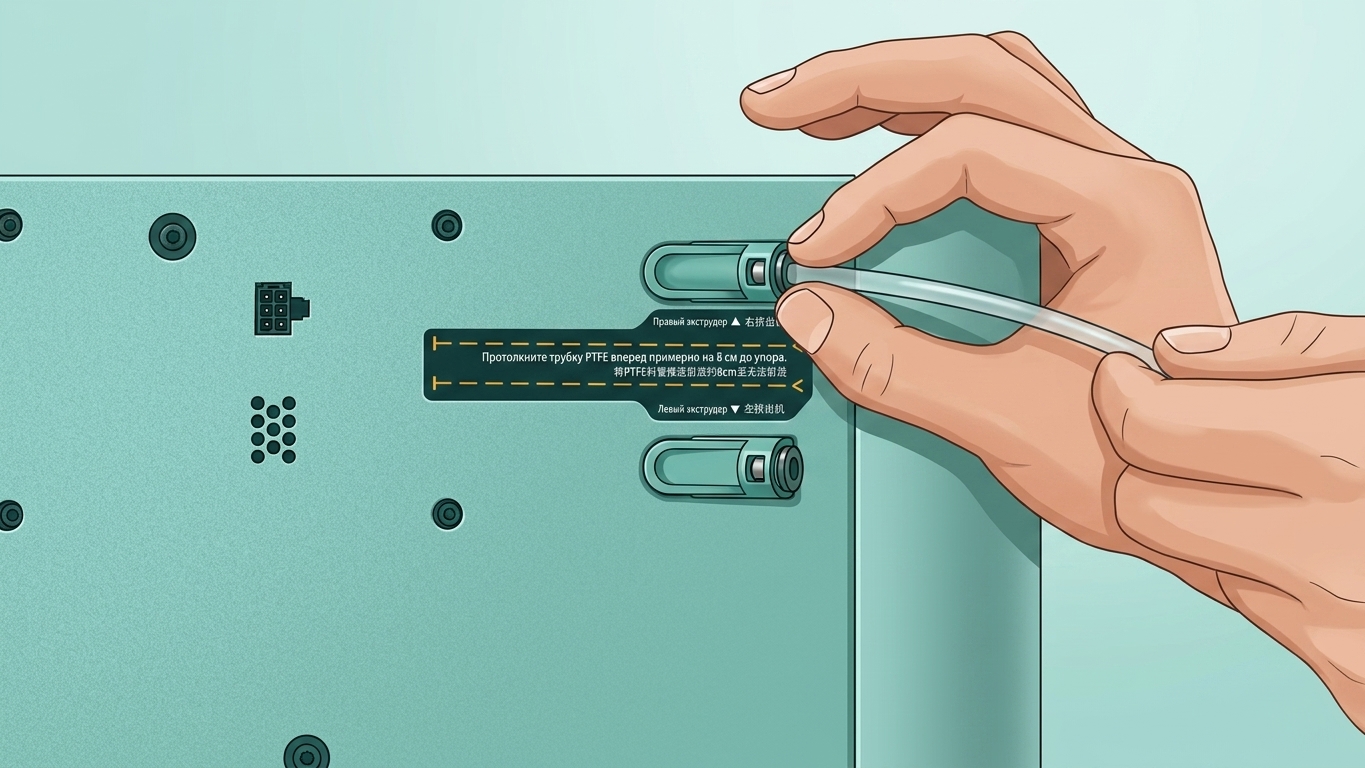

Проденьте ПТФЭ-трубку и подключите соединитель ПТФЭ-трубки.

Шаг 8: Установка хотэнда

Обратитесь к этому руководству для установки хотэнда ( Нажмите здесь, чтобы перейти )

Как проверить завершение/успех

Перезапустите принтер и выполните калибровку для проверки предупреждений об ошибках. Если принтер сообщает, что ремень требует натяжения, натяните ремень.
