h2s-th-board">Плата TH H2S

Когда использовать?

Общие проблемы, которые могут потребовать замены основной платы экструдера принтера H2S (сокращенно плата TH):

• Повреждение разъема платы датчика филамента

• Повреждение нагревательного узла хотенда и цепи датчика NTC

• Экструдерный двигатель не вращается как ожидалось, возможно из-за неисправности драйвера шагового двигателя

• Рекомендация по замене от технической поддержки Bambu Lab

Инструменты и материалы

• Новая плата TH

• Шестигранный ключ H1.5

• 30 минут

Список винтов

• Винт A: всего 3 винта (общие с задней крышкой) для задней части вентилятора обдува детали и задней крышки инструментальной головки: BT2x6.5

• Винт B: всего 2 винта для левой и правой сторон вентилятора обдува детали: BT2x5

• Винт C: всего 3 винта для платы TH: BT2x5

Предупреждение о безопасности

ВАЖНО!

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение операций при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время технического обслуживания или поиска неисправностей может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Удаление старой платы TH

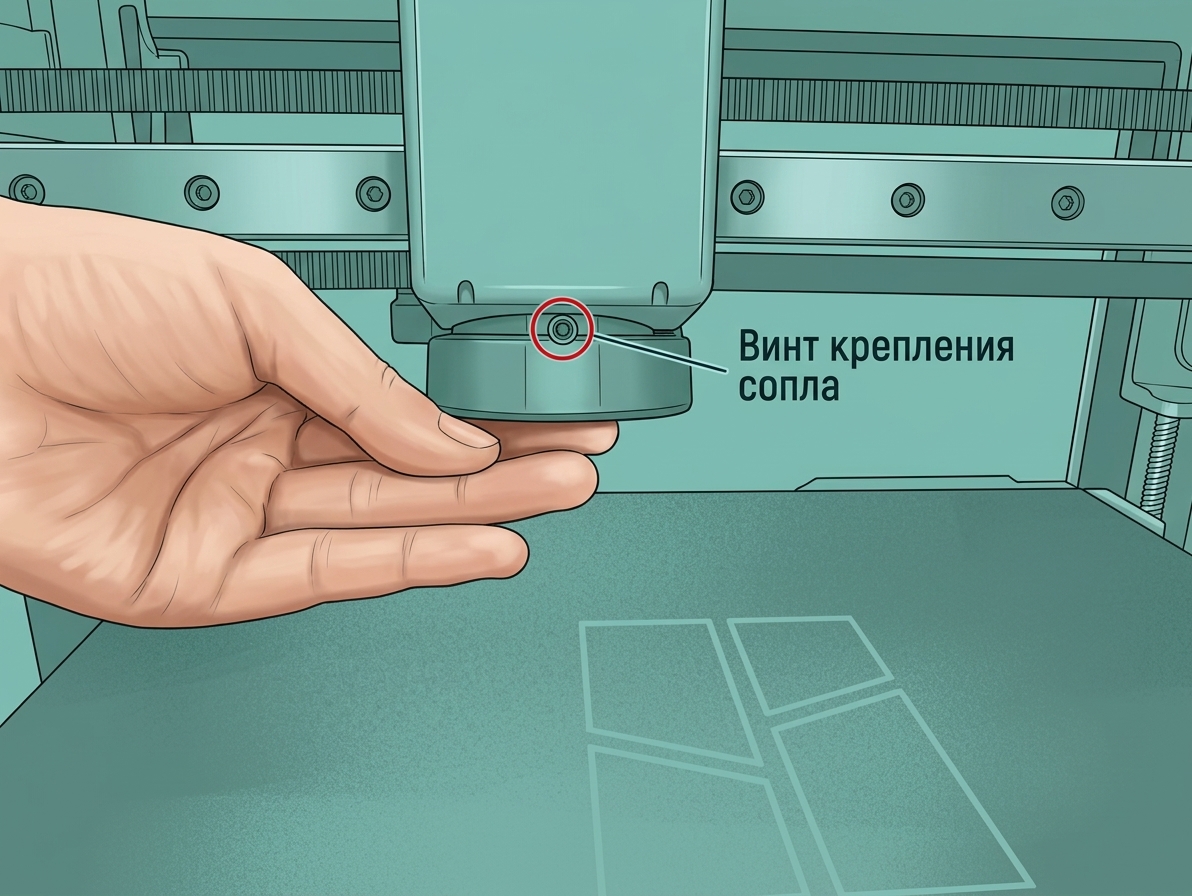

Шаг 1: Ослабление вентилятора обдува детали

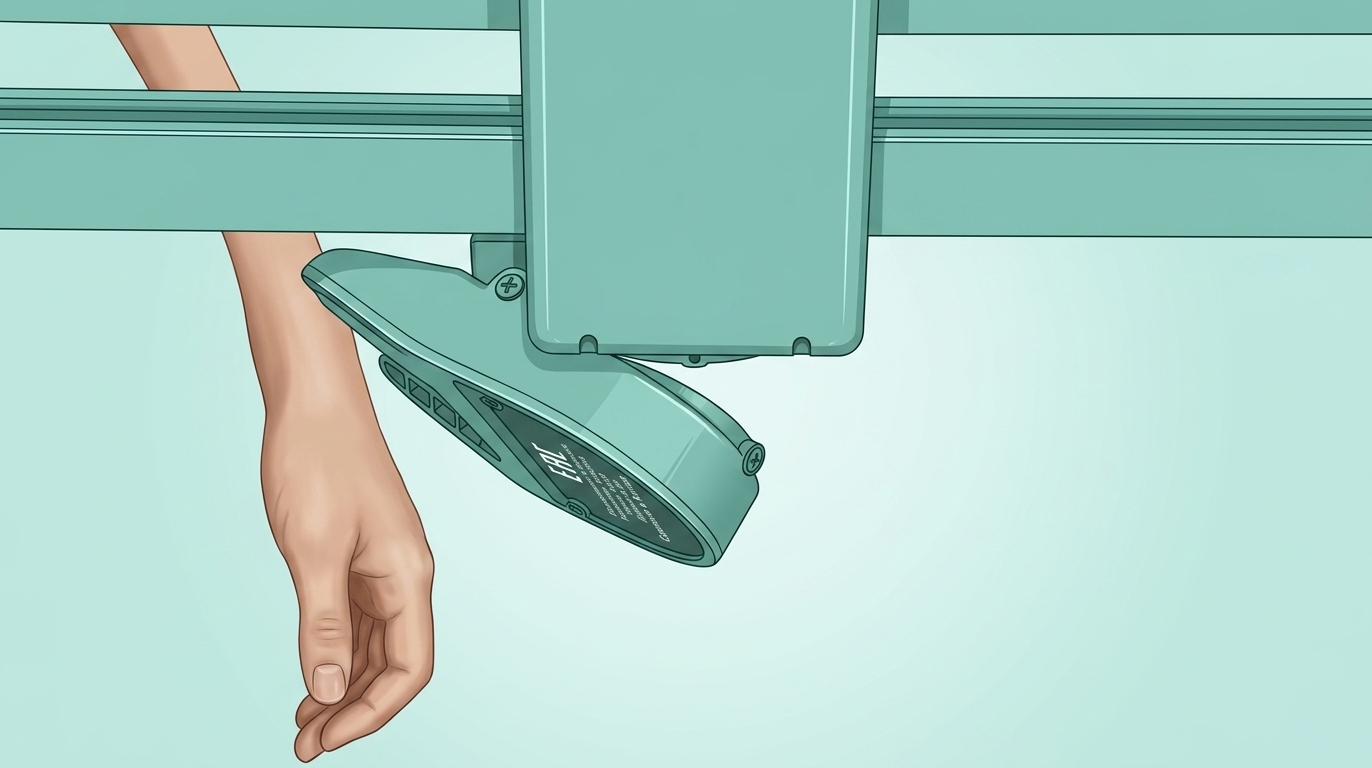

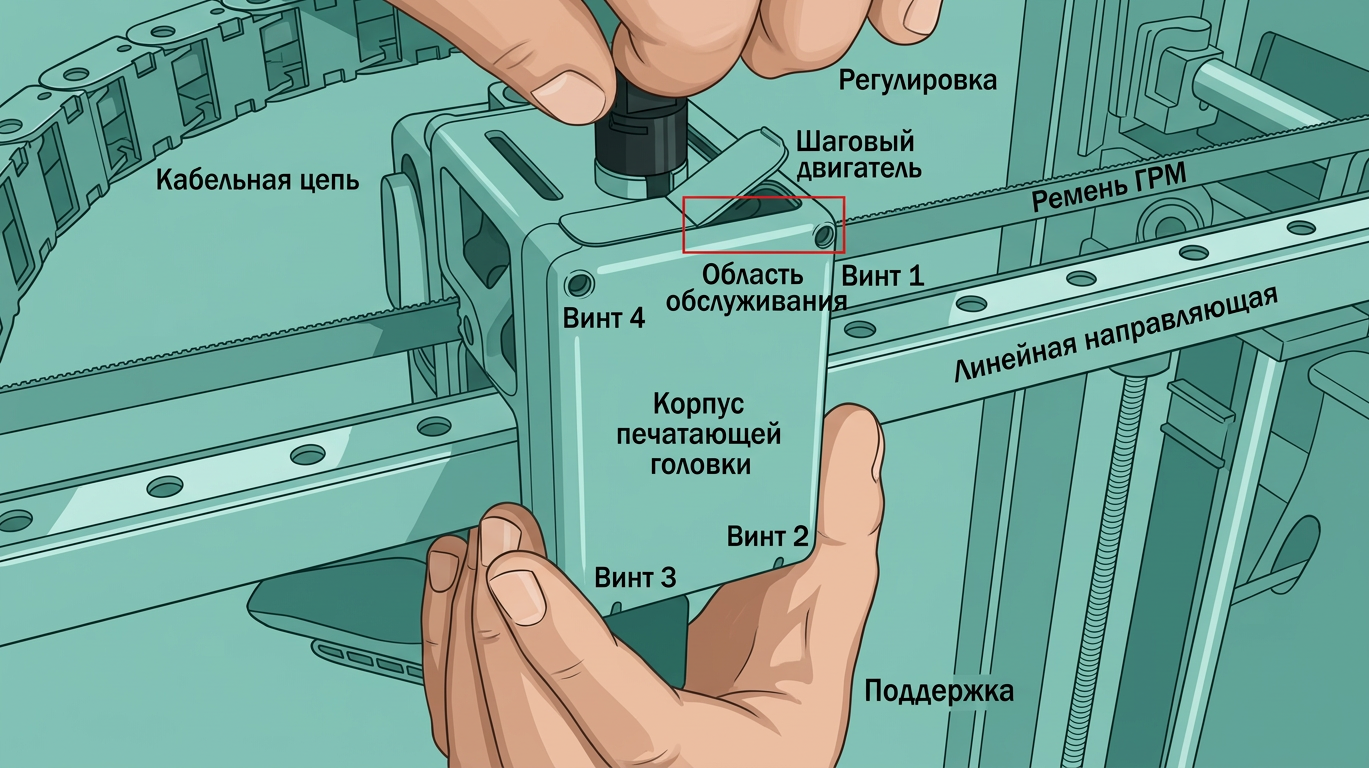

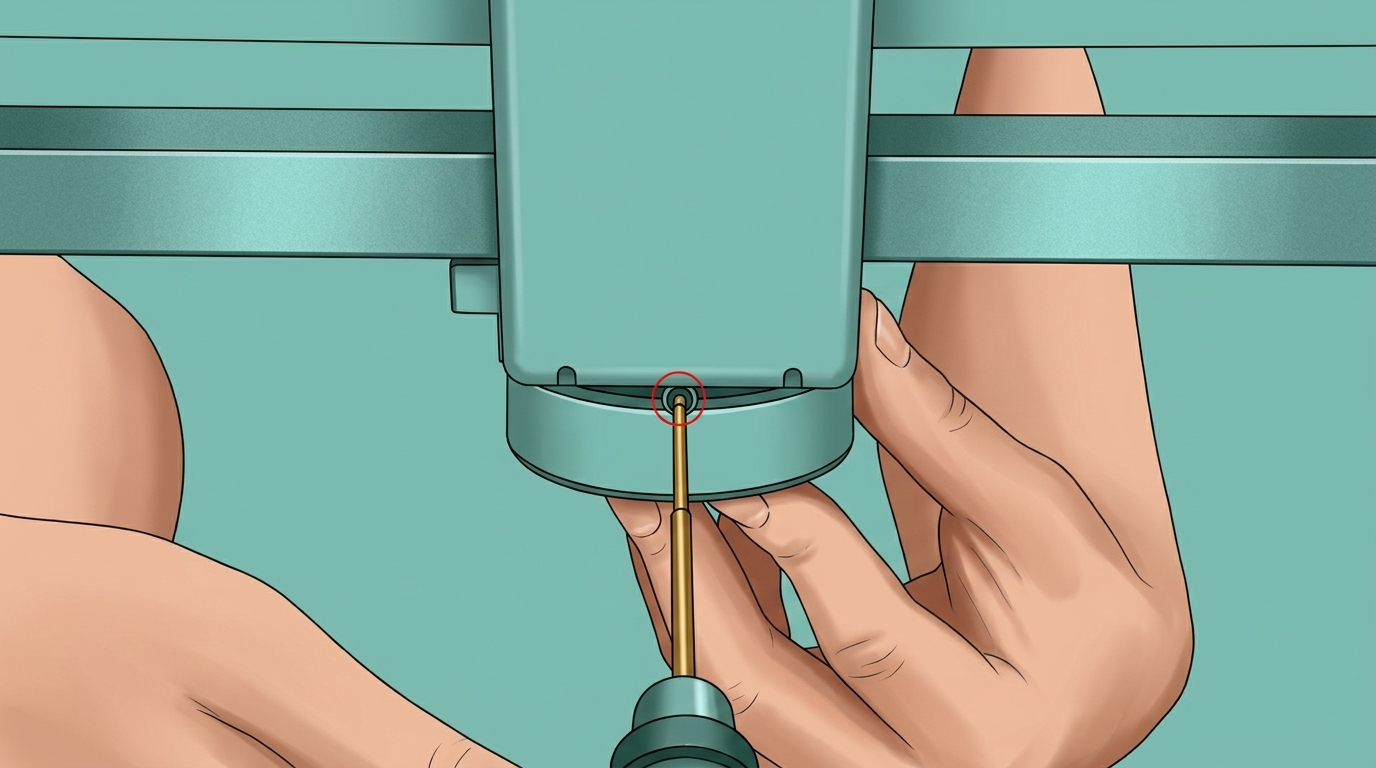

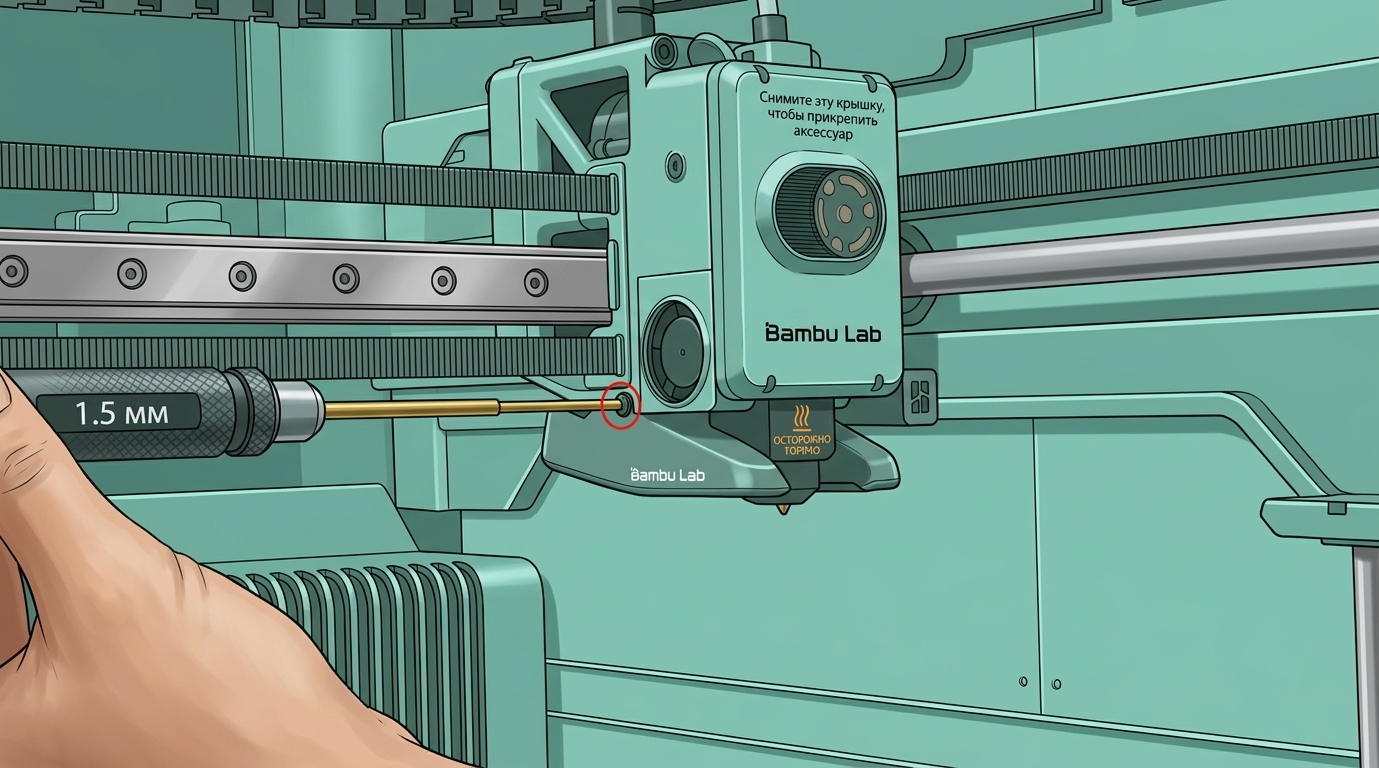

Открутите 3 винта вентилятора обдува детали, из которых 1 винт сзади общий с задней крышкой инструментальной головки.

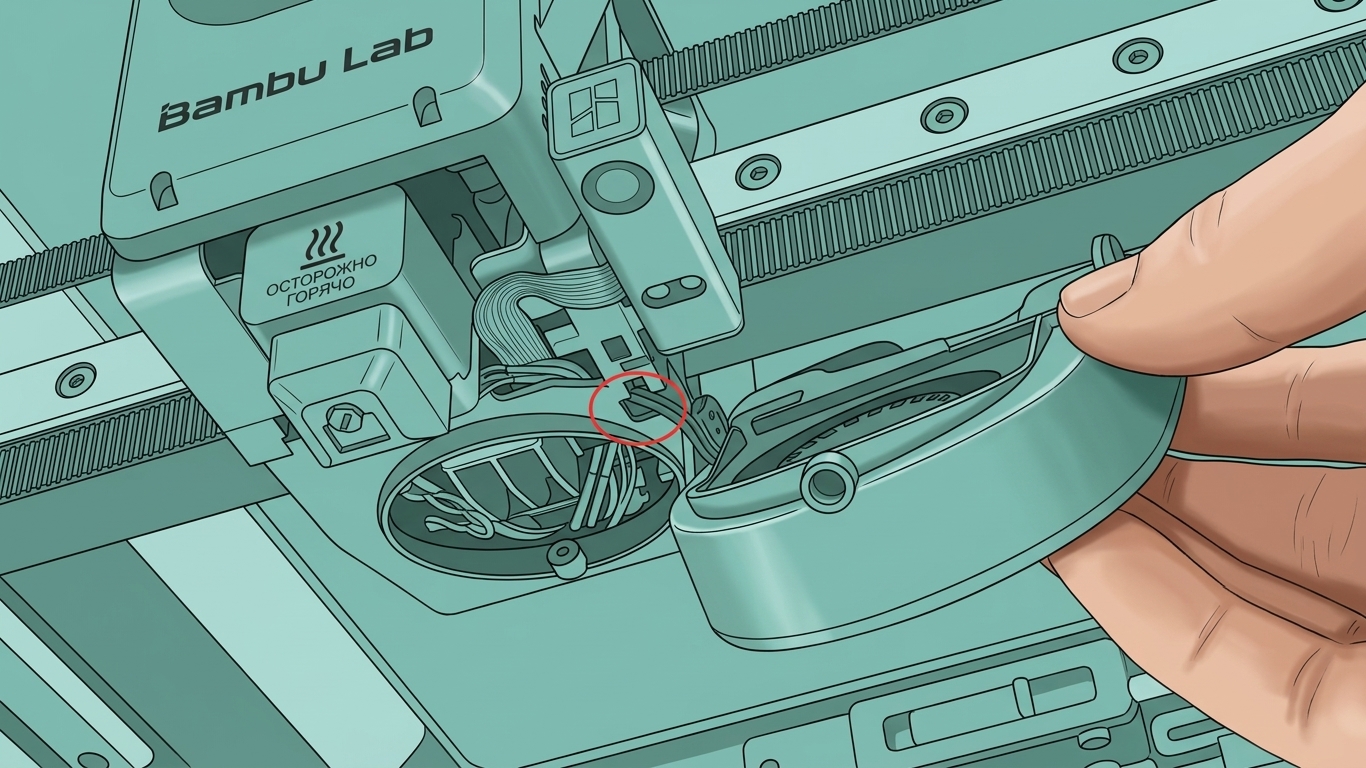

После ослабления винтов не тяните вентилятор; дайте ему свободно висеть, чтобы не повредить разъем.

idth="750"/>

om front to back)" src="/pages/images/wiki_new_h2_h2s_maintenance_replace-th-board_image-12.png" width="750"/>

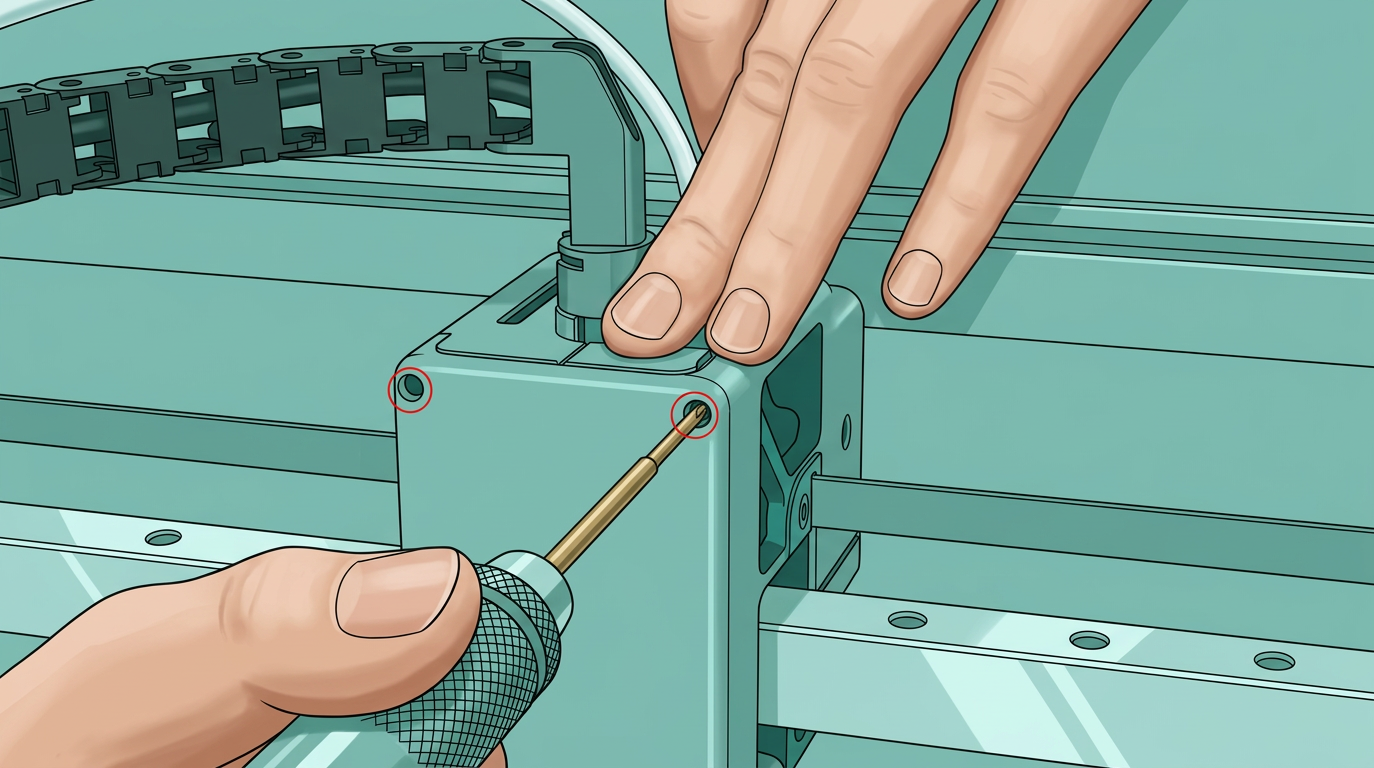

Шаг 2: Ослабление задней крышки инструментальной головки

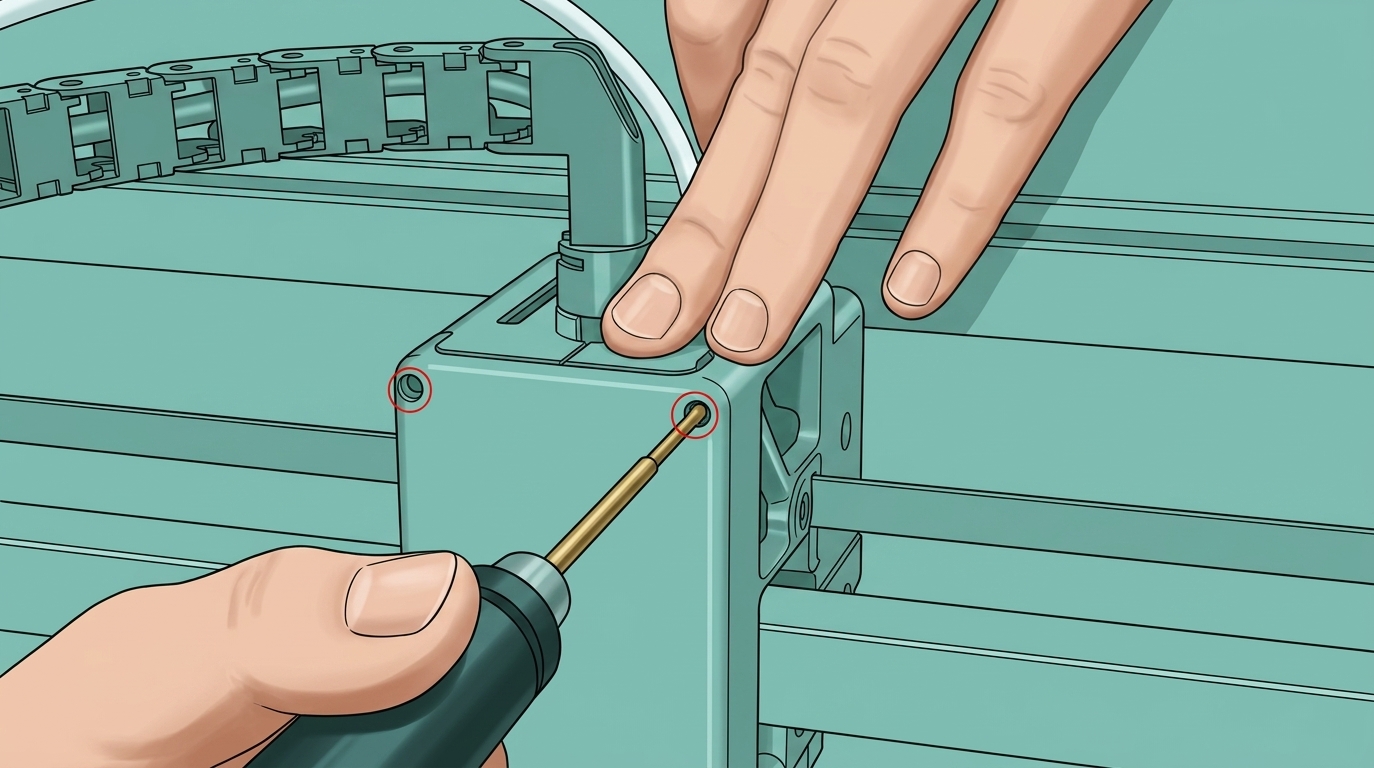

Удалите 2 винта на верхней части задней крышки инструментальной головки и откройте крышку интерфейса модуля.

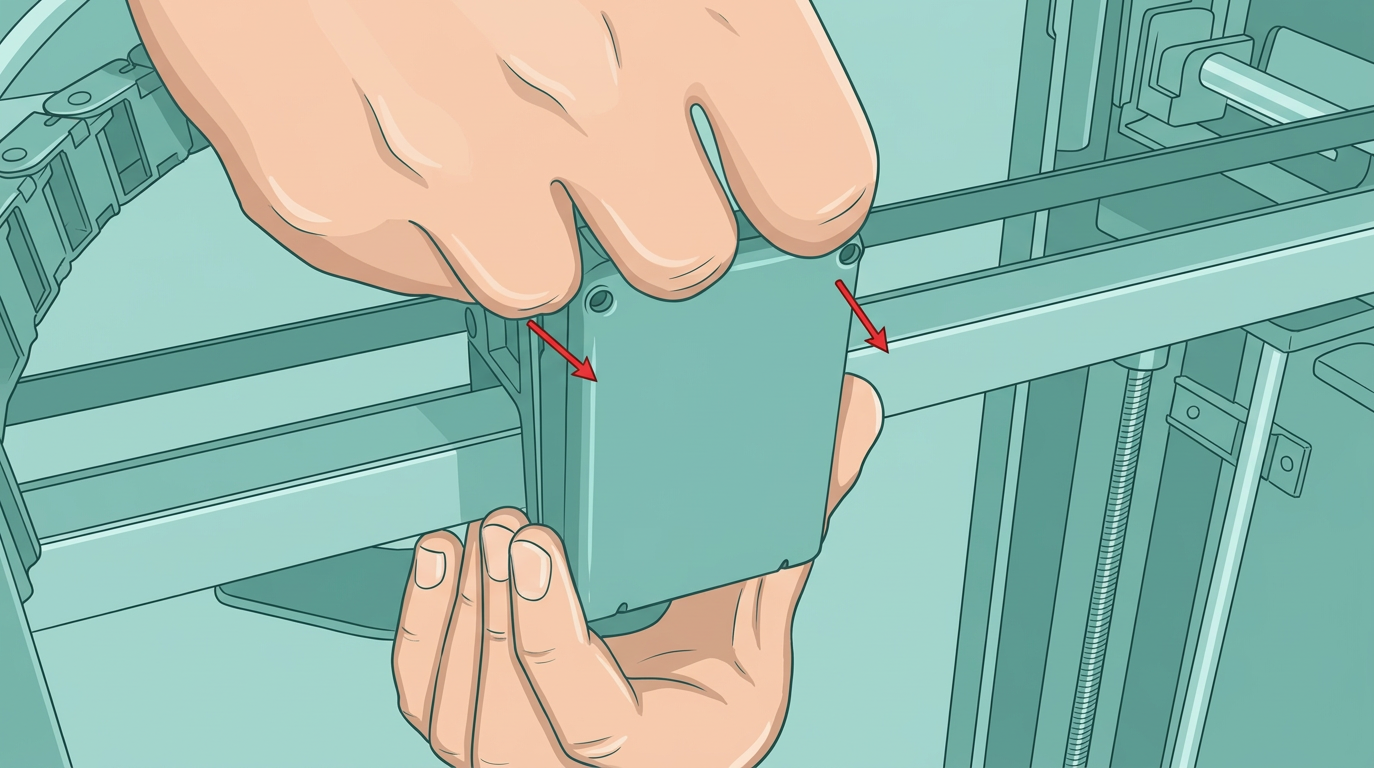

После открытия крышки интерфейса аккуратно надавите пальцами на заднюю крышку инструментальной головки с внутренней стороны в направлении назад.

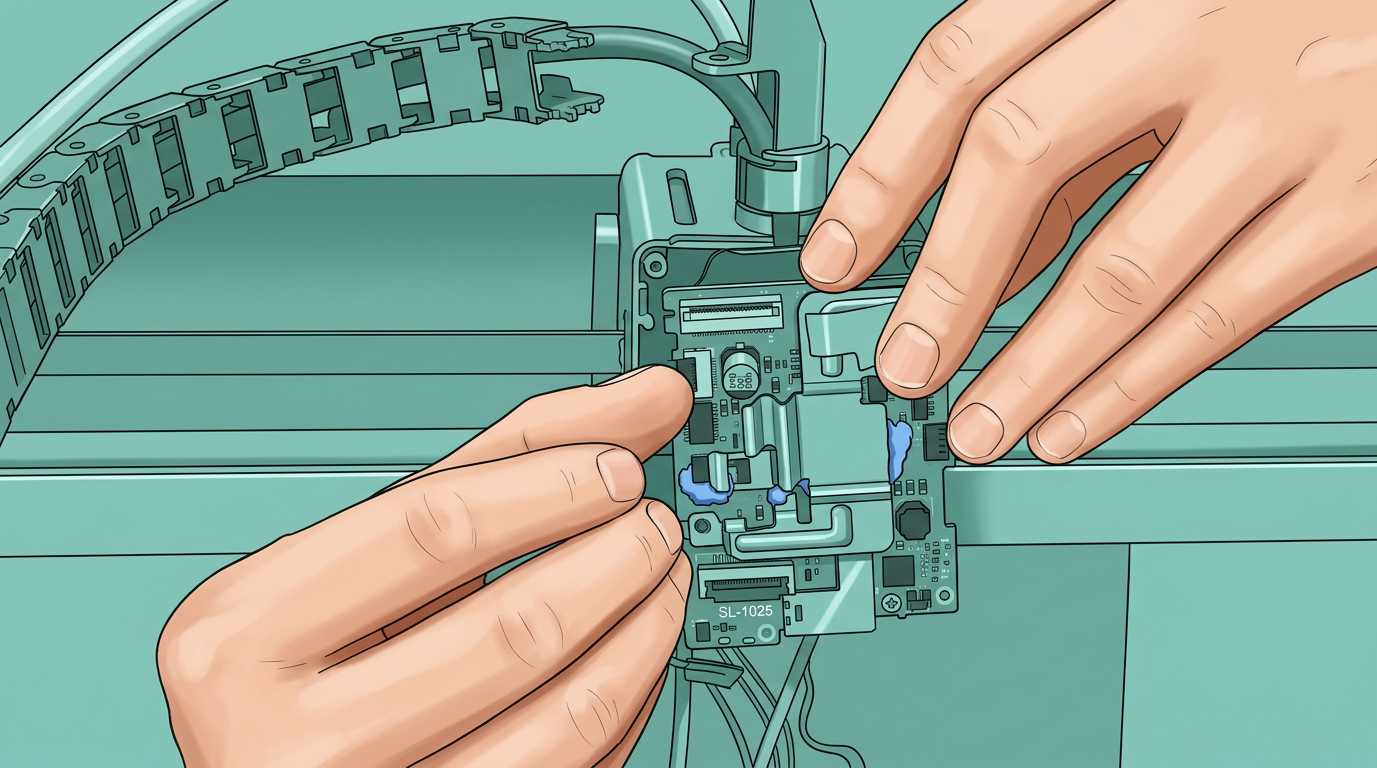

Шаг 3: Отключение всех разъемов на плате TH (кроме разъема датчика филамента Холла и разъема USB-C)

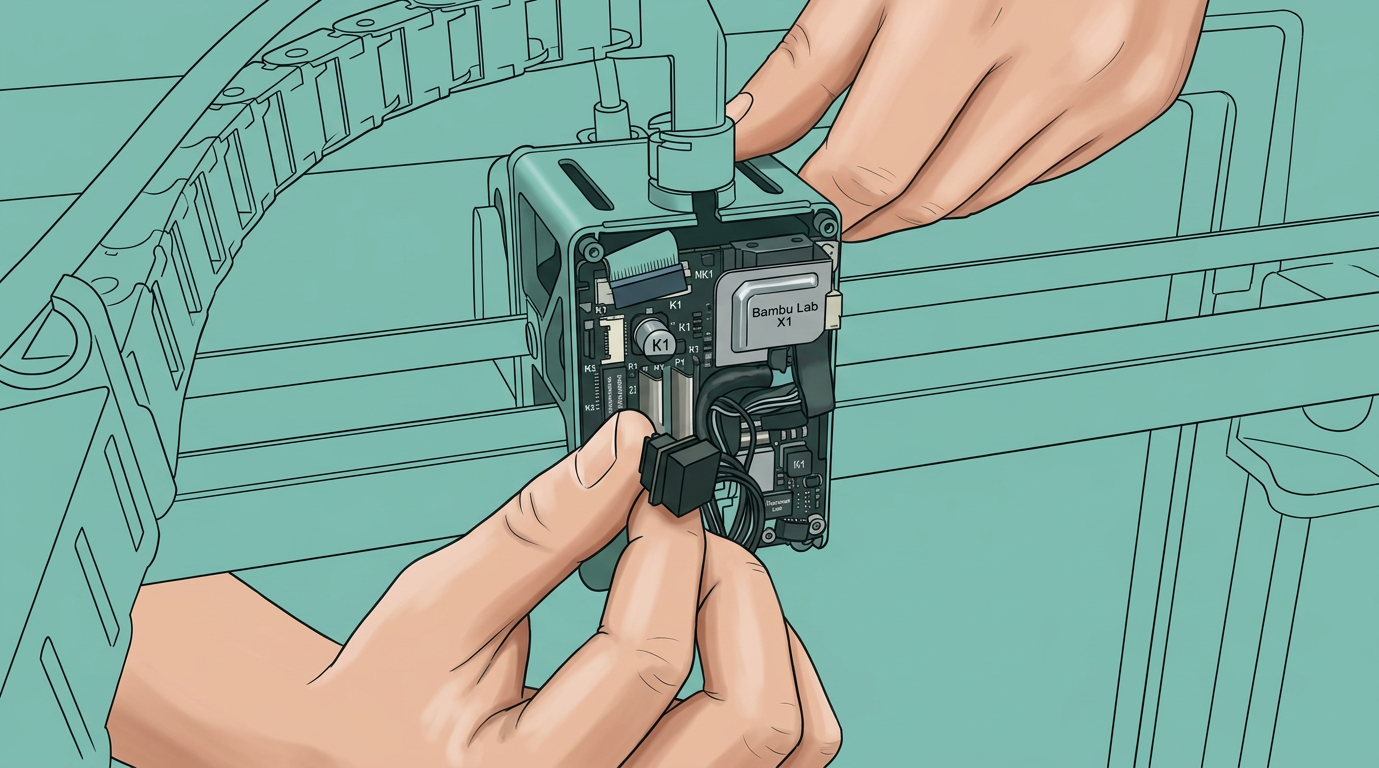

Отключите разъем двигателя экструдера и разъем камеры инструментальной головки;

Отключите разъем нагревательного узла хотенда;

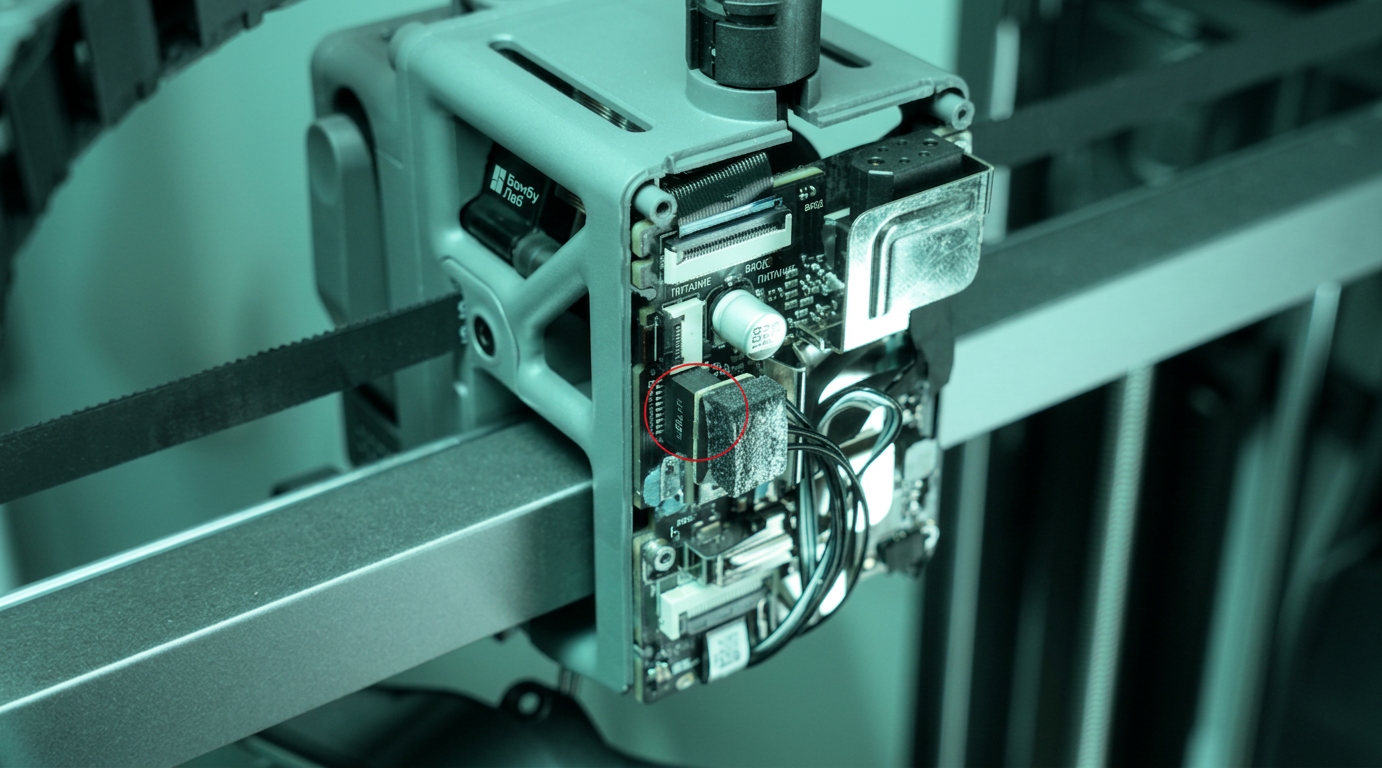

Сорвите ацетатную ленту на разъеме вентилятора обдува детали и сохраните ее; вам понадобится прикрепить ее обратно во время установки.

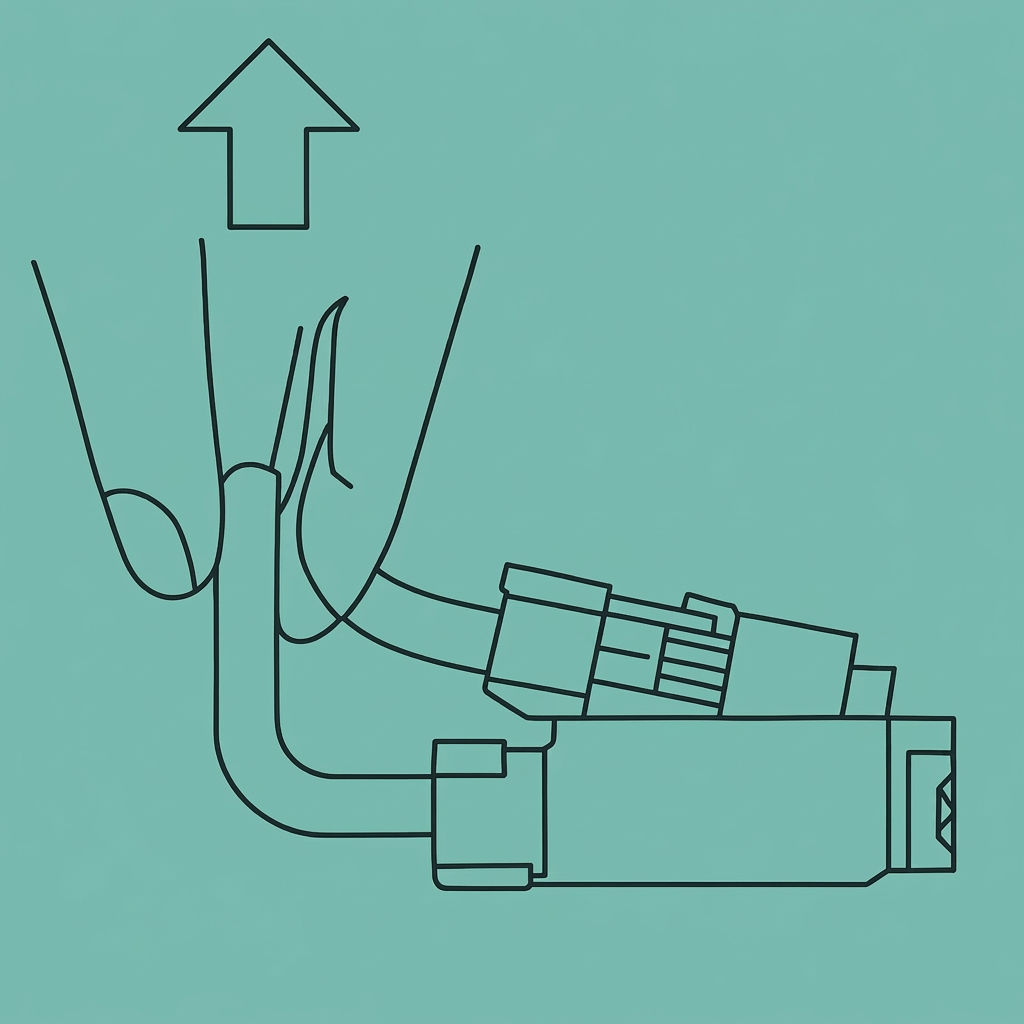

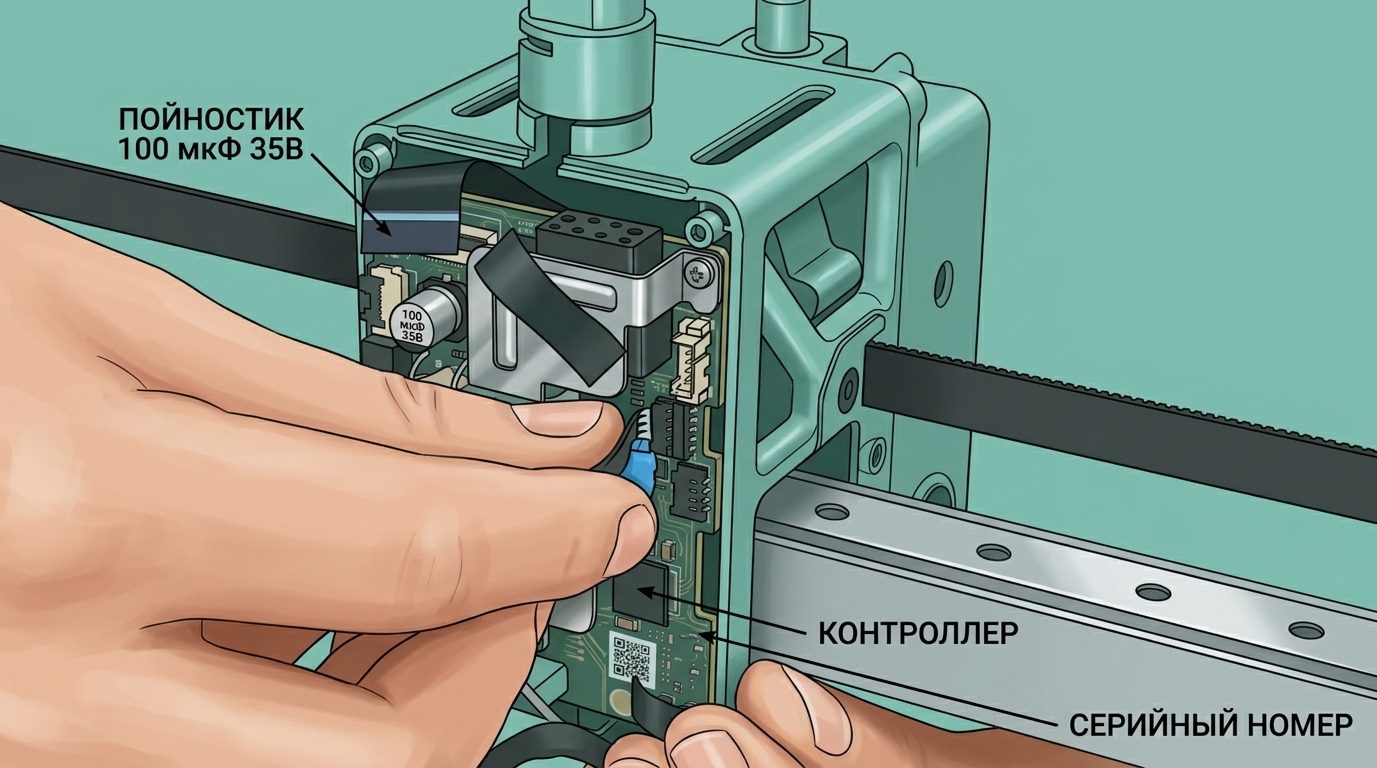

Захватите основание и приложите усилие перпендикулярно плате, чтобы отключить разъемы вентилятора обдува детали и вентилятора охлаждения хотенда.

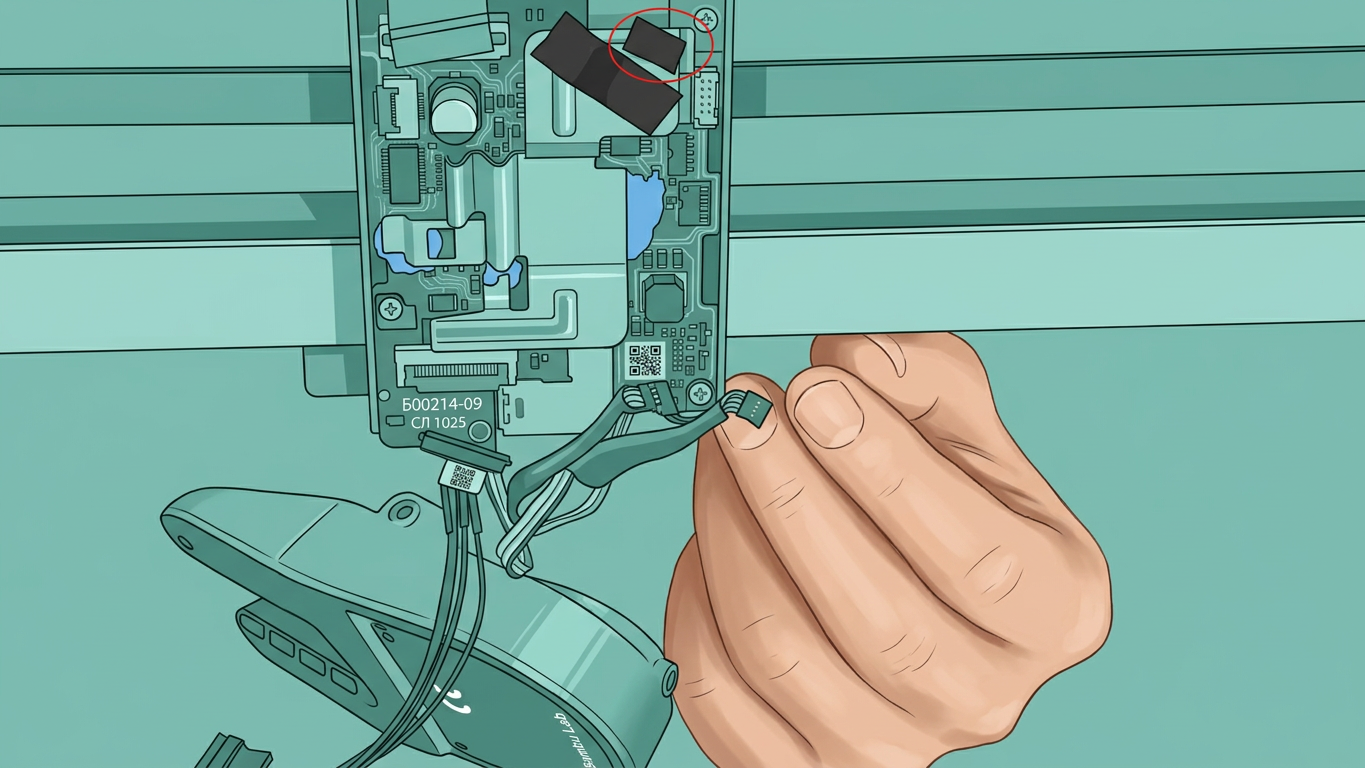

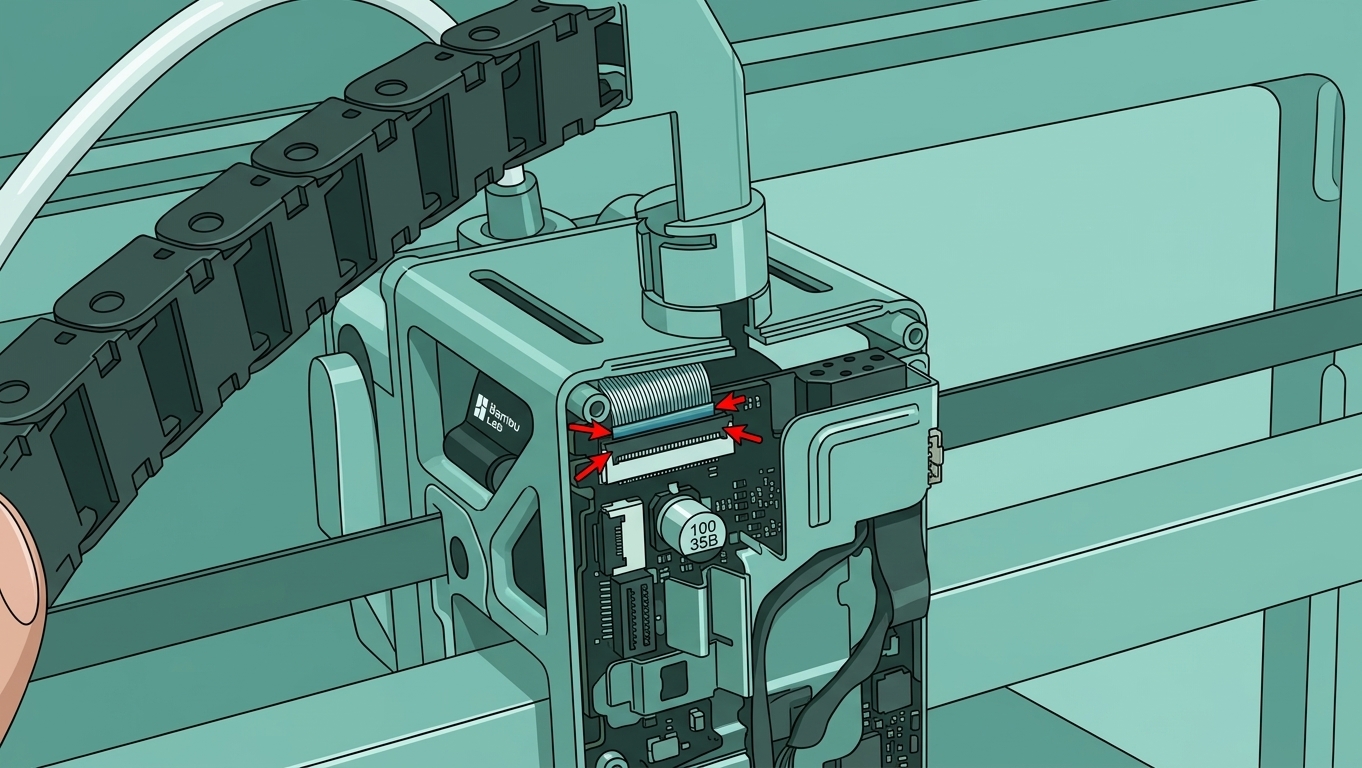

Аналогично, сорвите ленту вихретокового датчика, сохраните ее и отключите разъем вихретокового датчика.

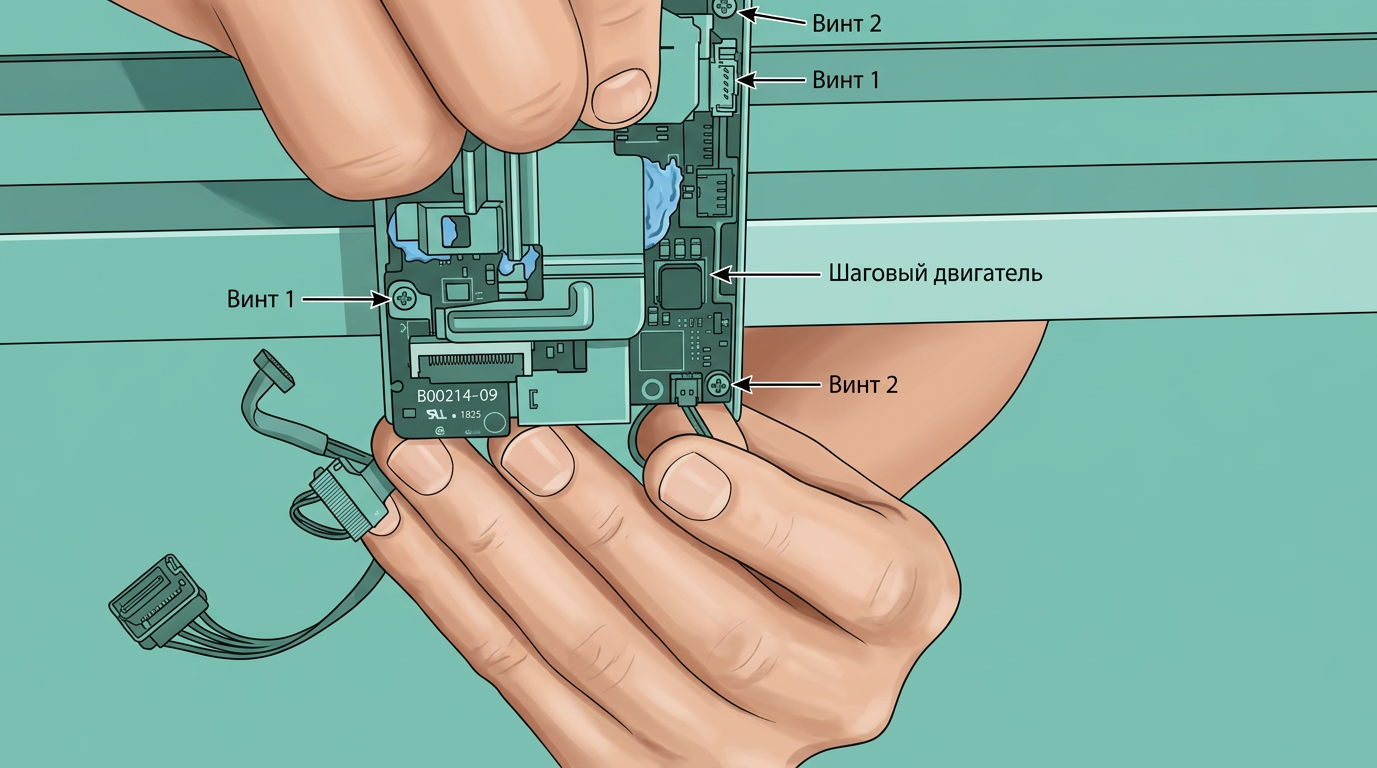

Шаг 4: Откручивание 3 винтов на плате TH

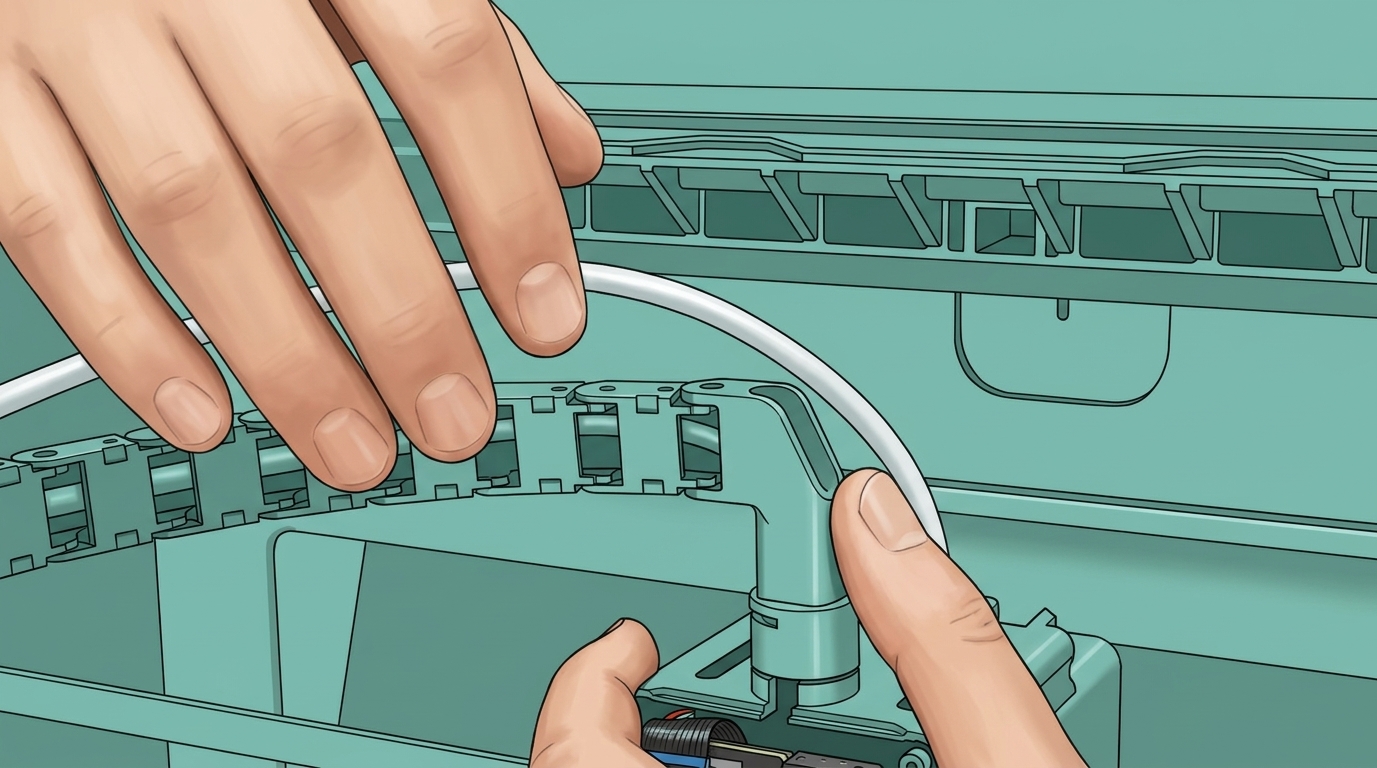

Ослабьте секцию кабельного канала, ближайшую к кронштейну на инструментальной головке.

Открутите 3 винта на плате TH;

Шаг 5: Отсоедините разъем датчика филамента и разъем USB-C

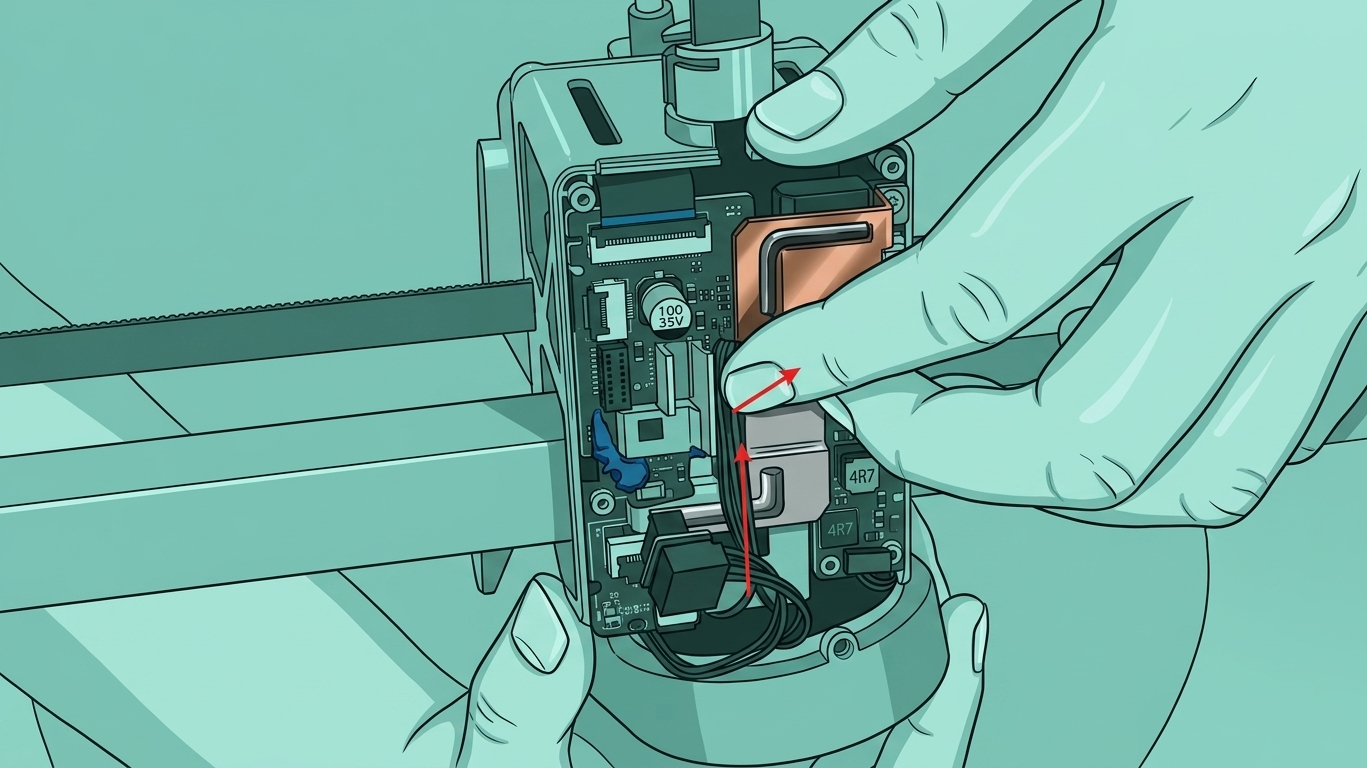

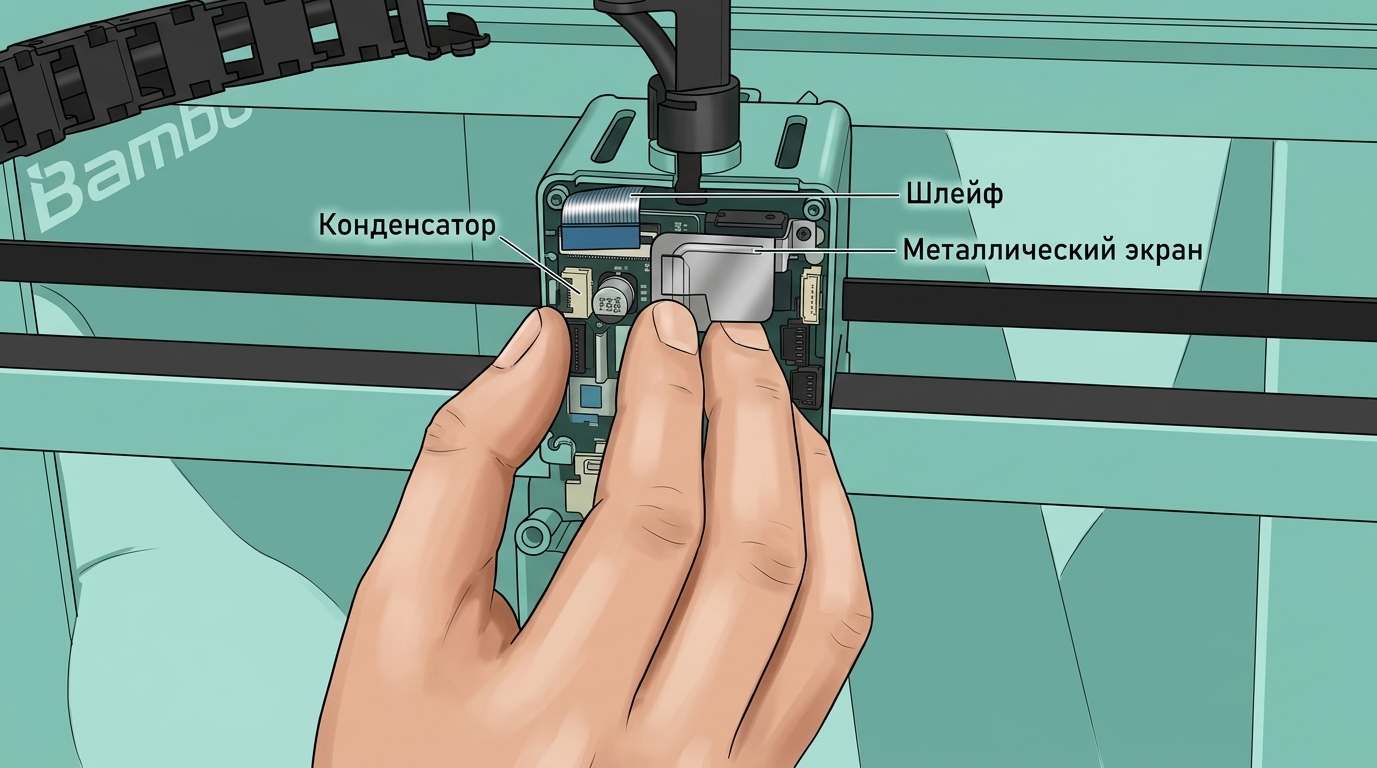

Аккуратно переместите плату TH (держите радиатор пальцами, чтобы он не упал), чтобы освободить место для отсоединения разъема платы датчика филамента, затем отсоедините разъем.

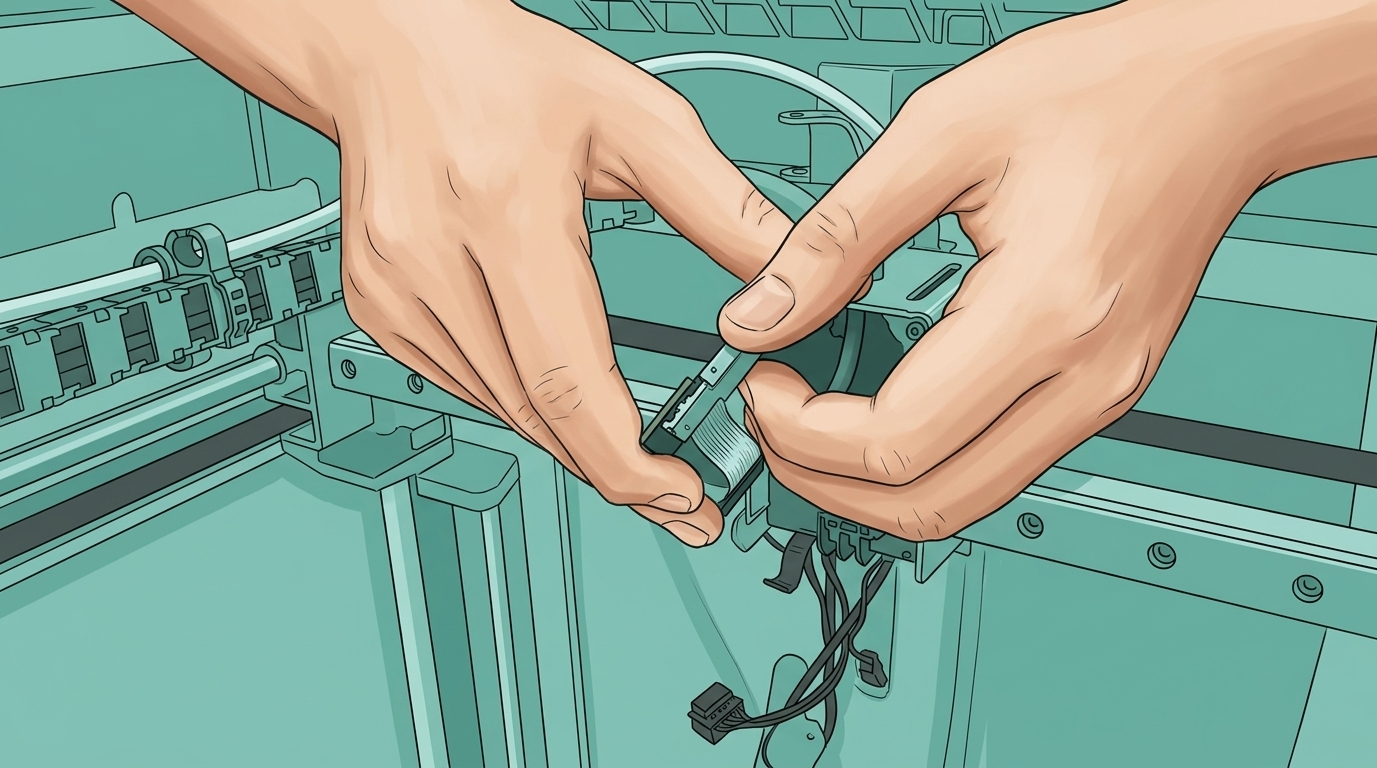

Переверните плату TH и медленно покачивайте, чтобы вытянуть кабель USB-C;

Установите новую плату TH

Шаг 1: Нанесите термопасту на новую плату TH

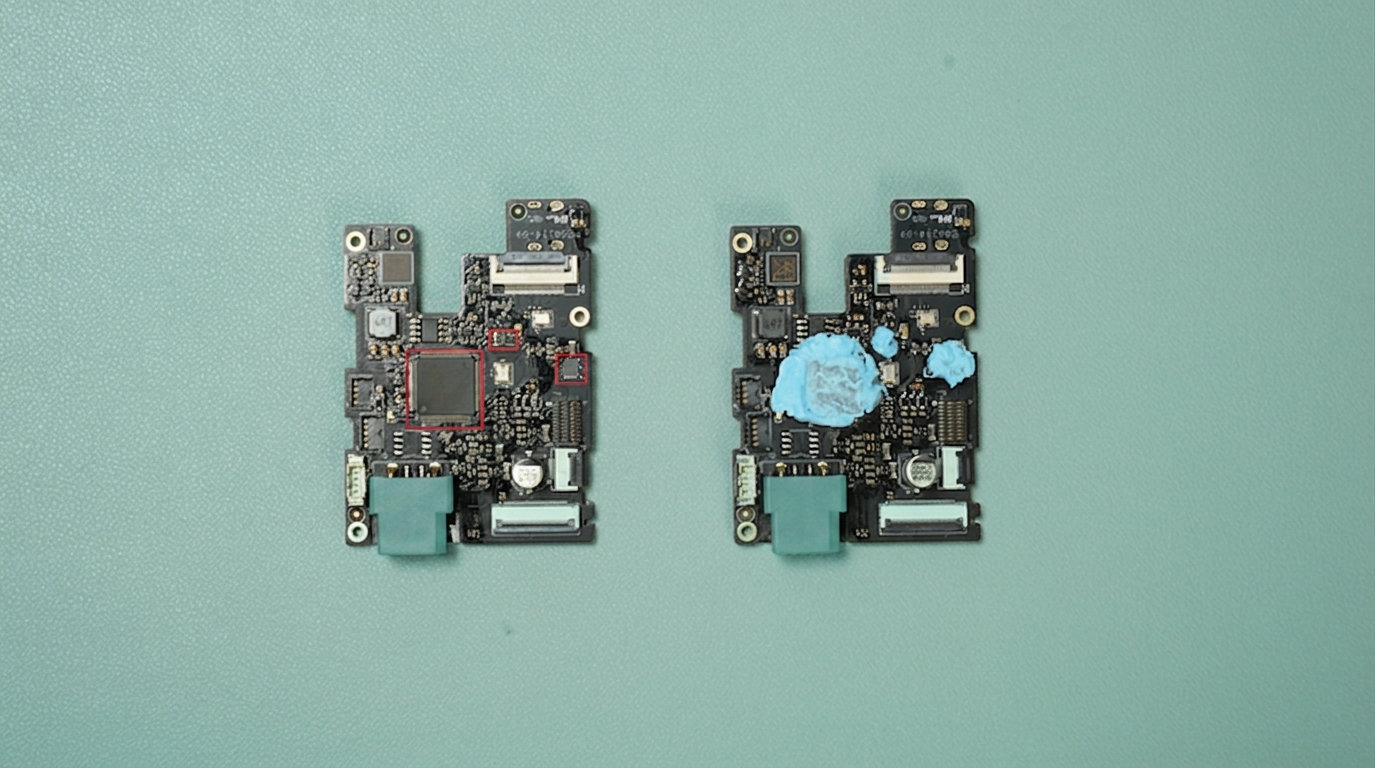

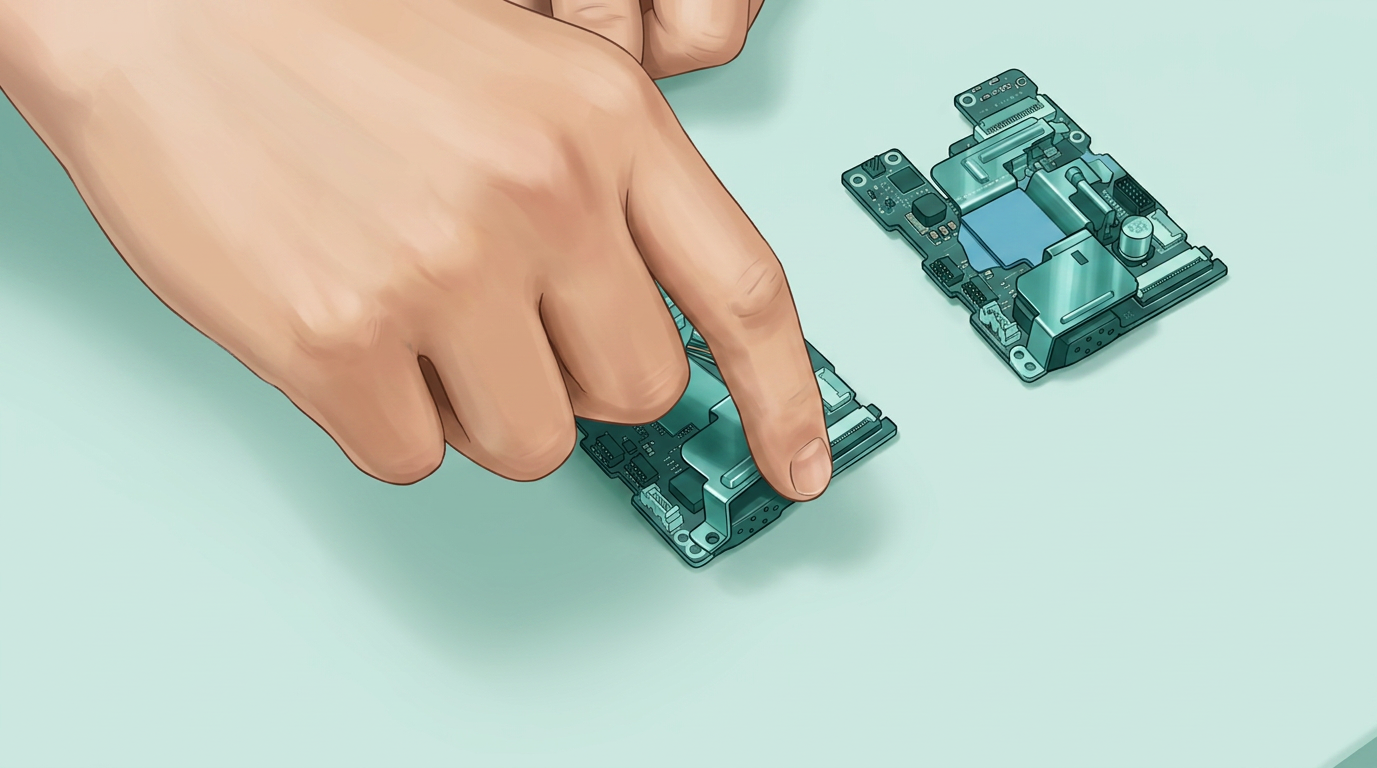

Как показано на картинке, нанесите термопасту на электронные компоненты в этих 3 областях новой платы TH и прижмите термопасту радиатором. Действуйте осторожно и не допускайте попадания термопасты на разъемы или гнезда; для наглядного понимания мест нанесения можно также сравнить со старой платой TH.

Шаг 2: Подключите разъем датчика филамента и разъем USB-C

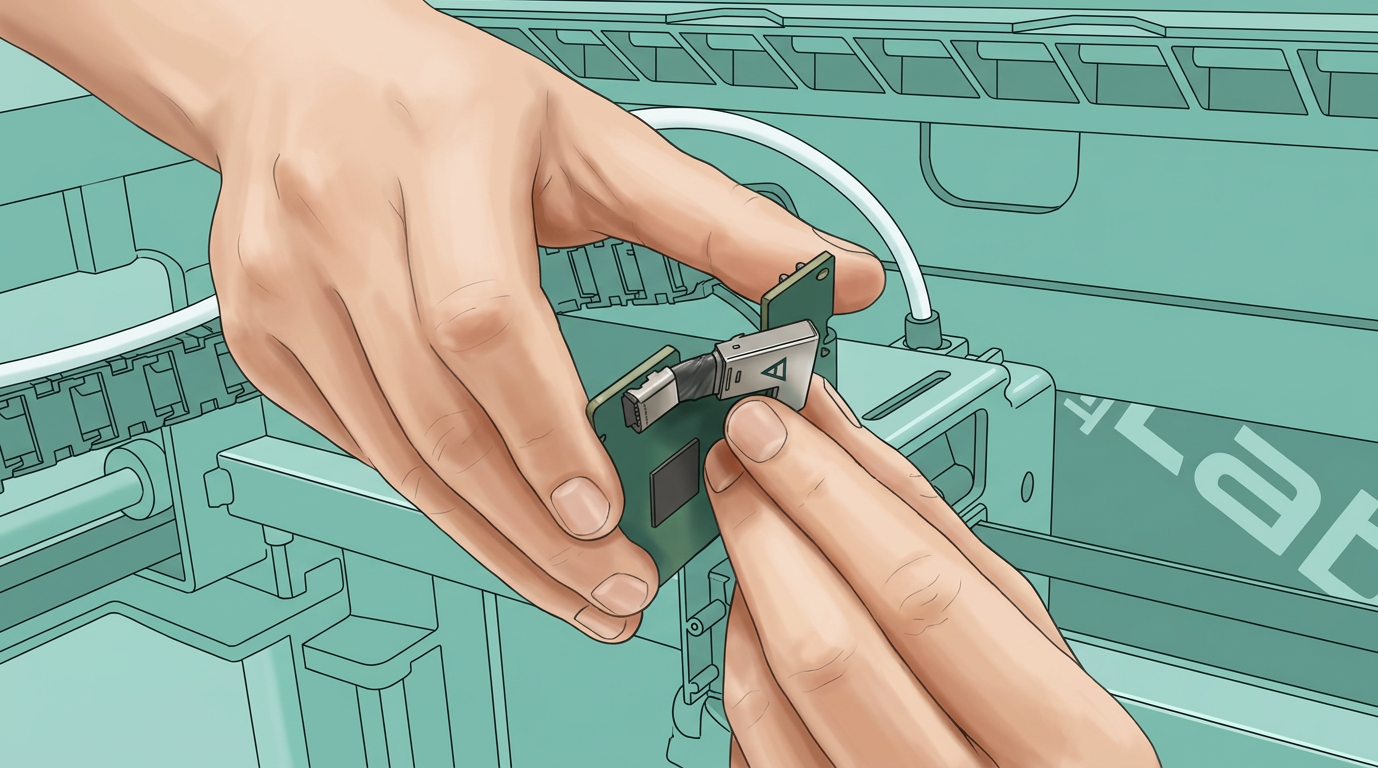

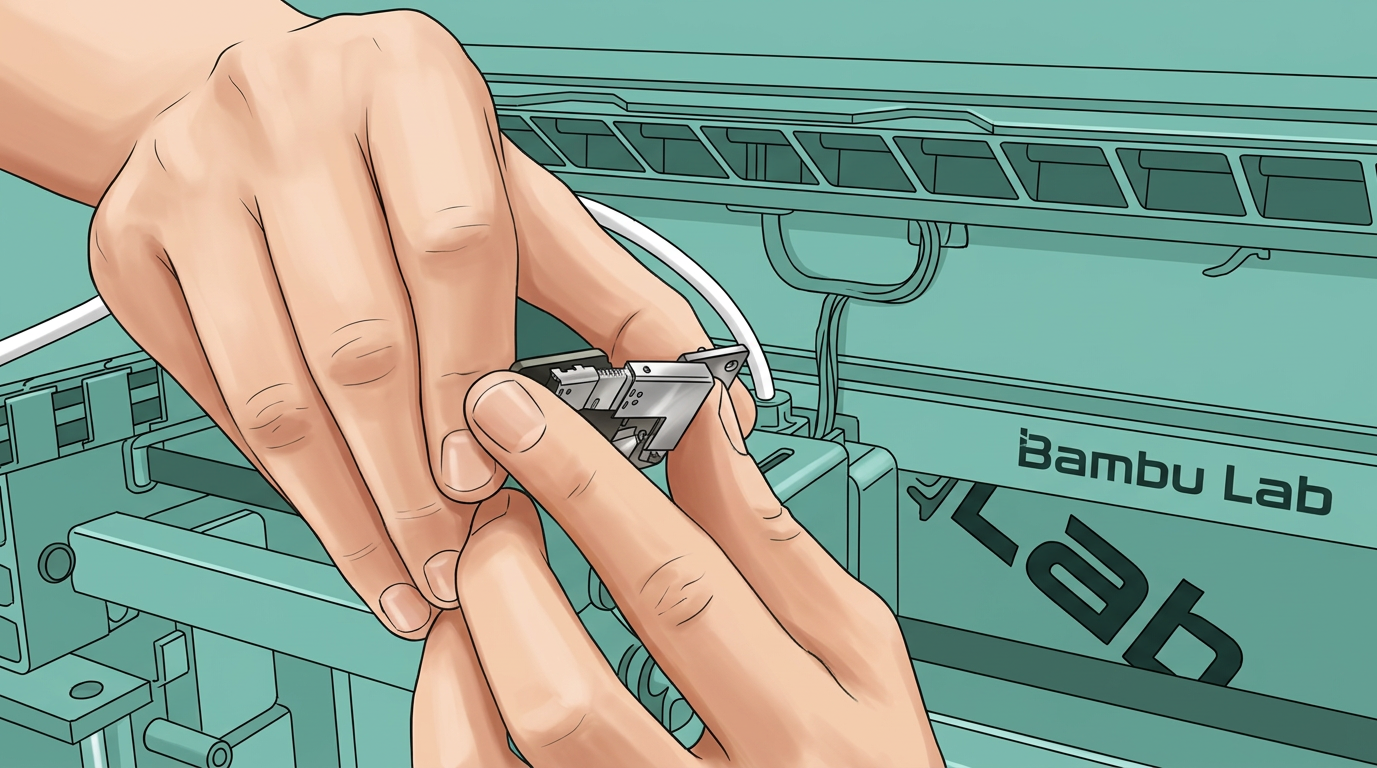

Направьте букву A на заднюю сторону платы TH, медленно покачивайте и вставляйте кабель USB-C до полного вхождения (вы почувствуете сопротивление при полном вставлении).

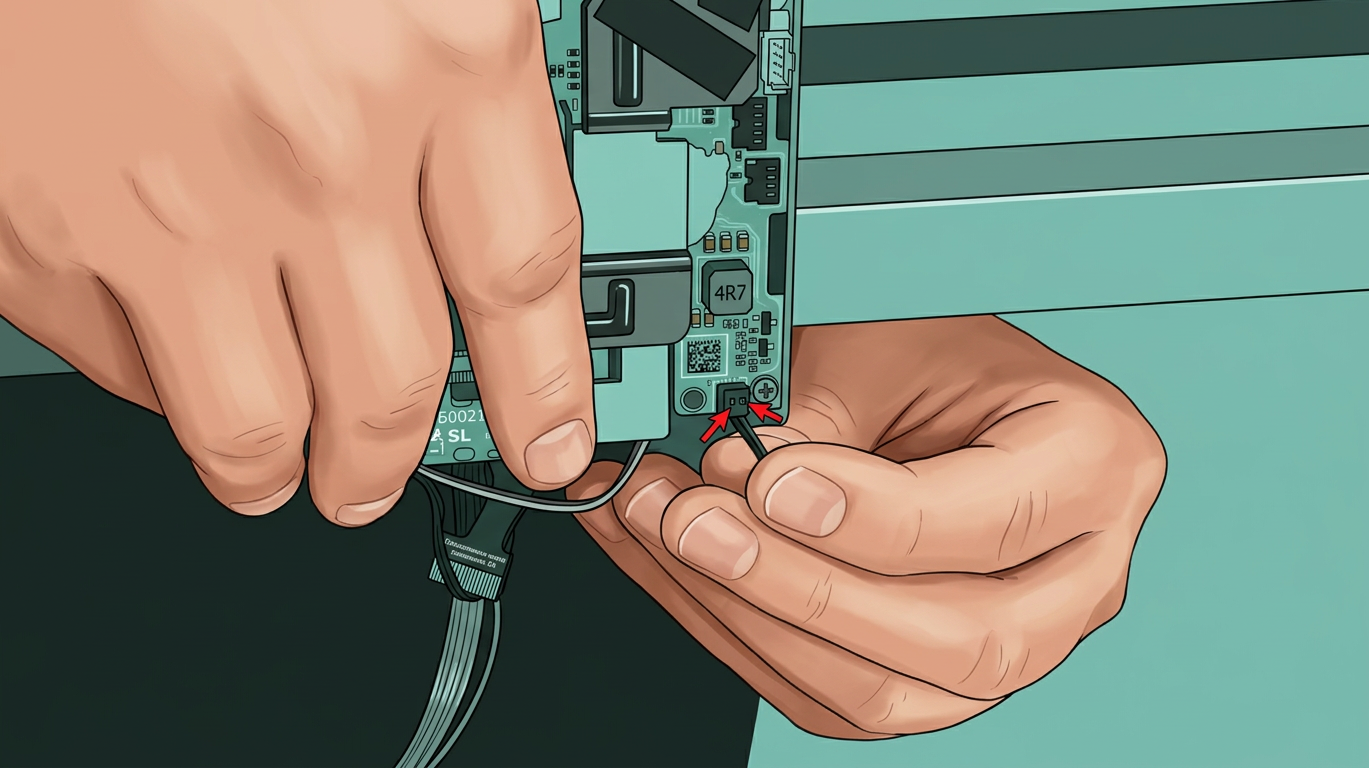

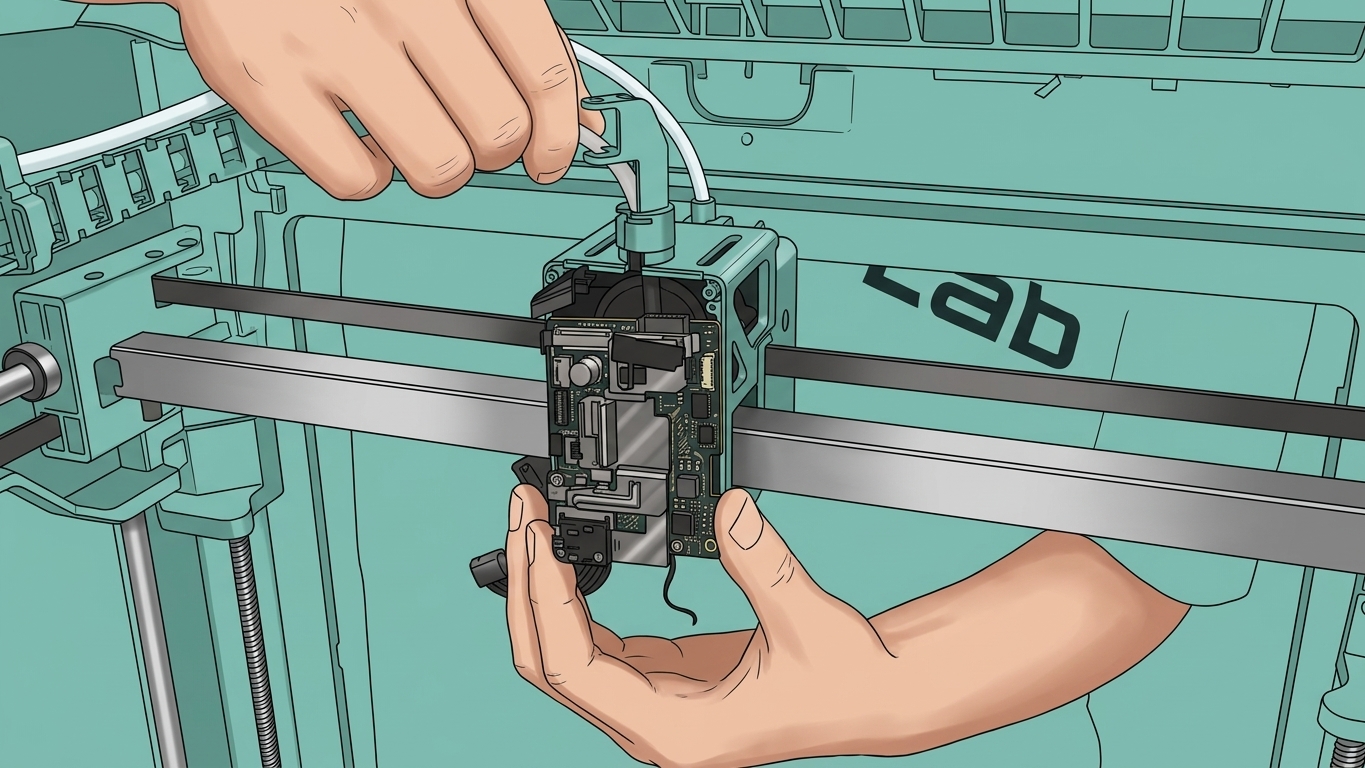

Переверните плату TH (держите радиатор пальцами, чтобы он не упал), потяните кабель USB-C вверх, чтобы расположить разъем платы датчика филамента на подходящей высоте, и вставьте разъем.

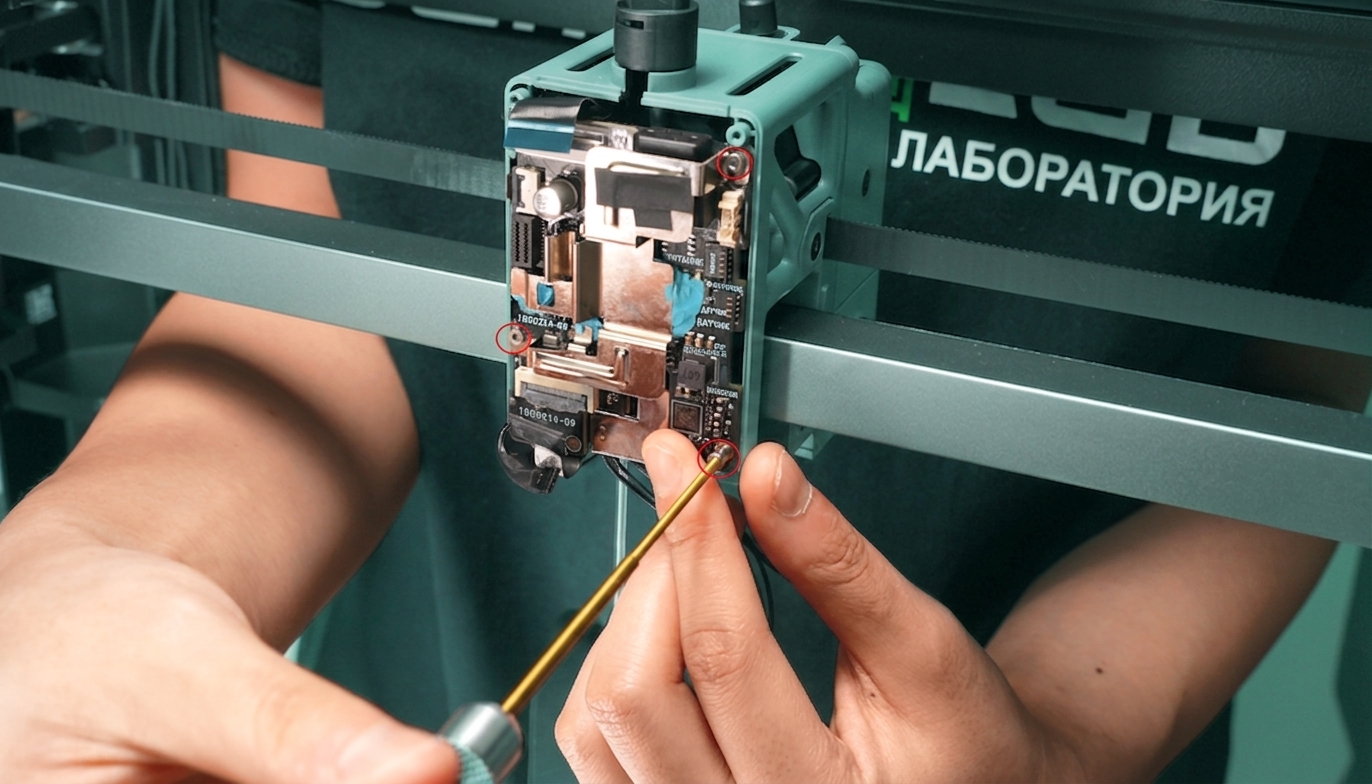

Шаг 3: Закрепите 3 винта платы TH

После проверки того, что другие 5 разъемов не зажаты, совместите с отверстиями для винтов и закрепите 3 винта.

ages/images/wiki_new_h2_h2s_maintenance_replace-th-board_image-20.png" width="750"/>

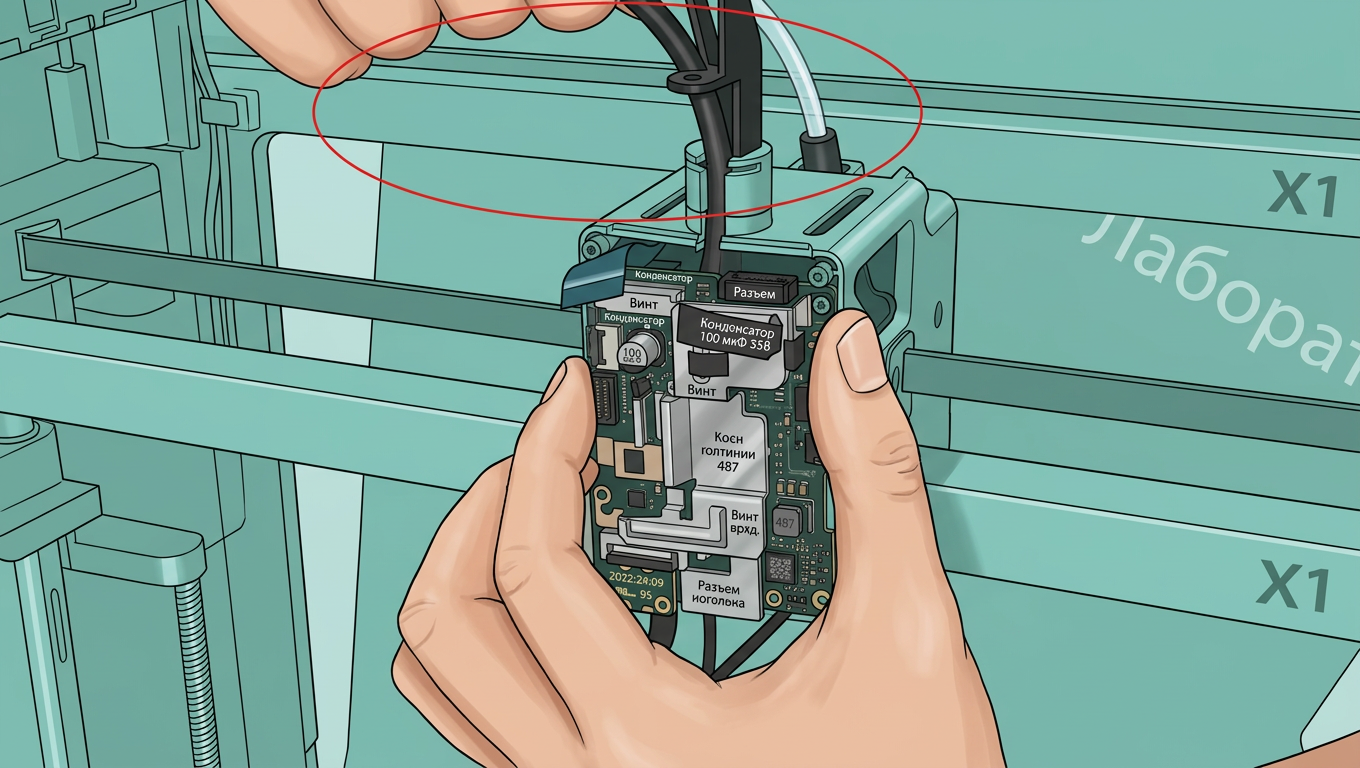

Если трудно совместить отверстия для винтов, аккуратно потяните кабель USB-C вверх, чтобы избежать помех из-за излишней длины при совмещении.

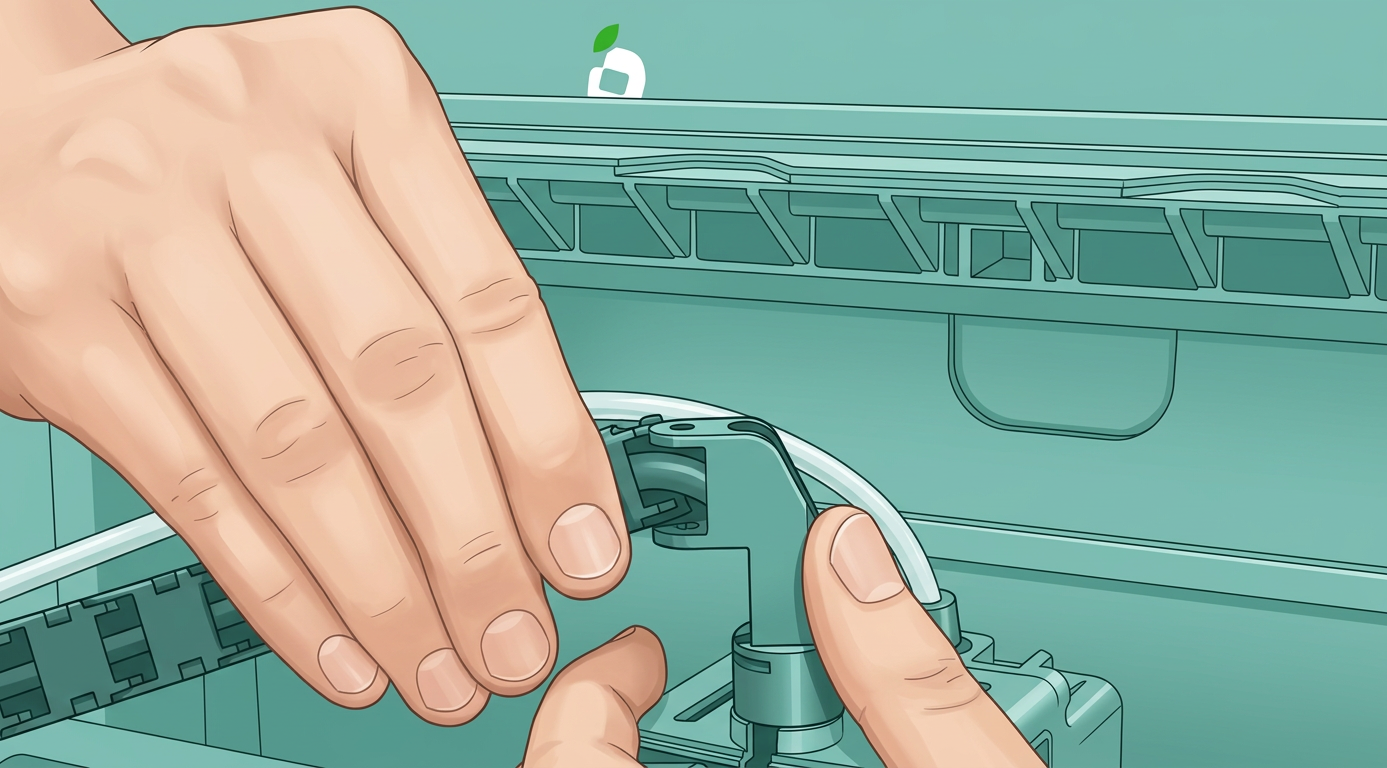

Установите обратно кронштейн кабельной цепи.

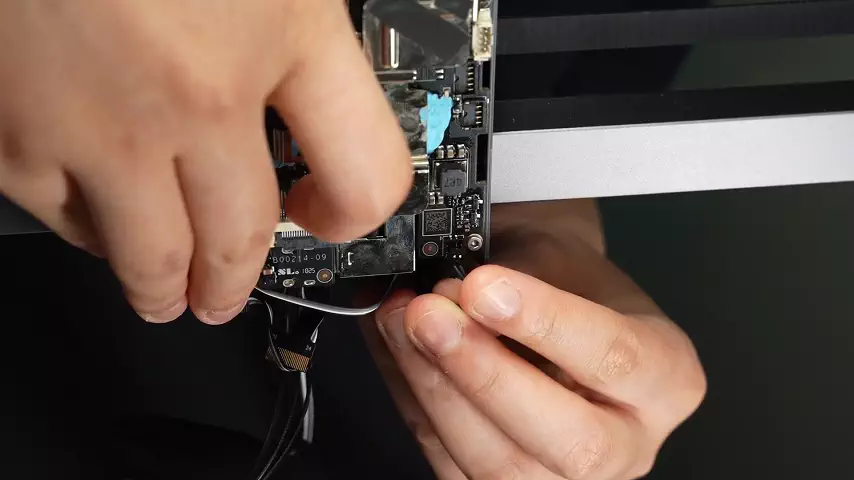

Шаг 4: Вставьте все разъемы на плате TH

Примечание: Разъем 4 и Разъем 5 предназначены для вентилятора хотенда и вентилятора охлаждения детали соответственно. Чтобы избежать неправильного подключения, конструкция обеспечивает, что у вентилятора хотенда 5 контактов, а у вентилятора охлаждения детали — 4 контакта. Пожалуйста, не подключайте их неправильно и не вставляйте с усилием, так как это может повредить разъемы.

Примечание: При вставке катушки вихревого тока и 2 разъемов вентиляторов металлическая сторона должна быть направлена вверх.

После полного вставления разъемов камеры инструментальной головки и двигателя экструдера зажимы должны быть плоскими, а индикаторные линии — горизонтальными.

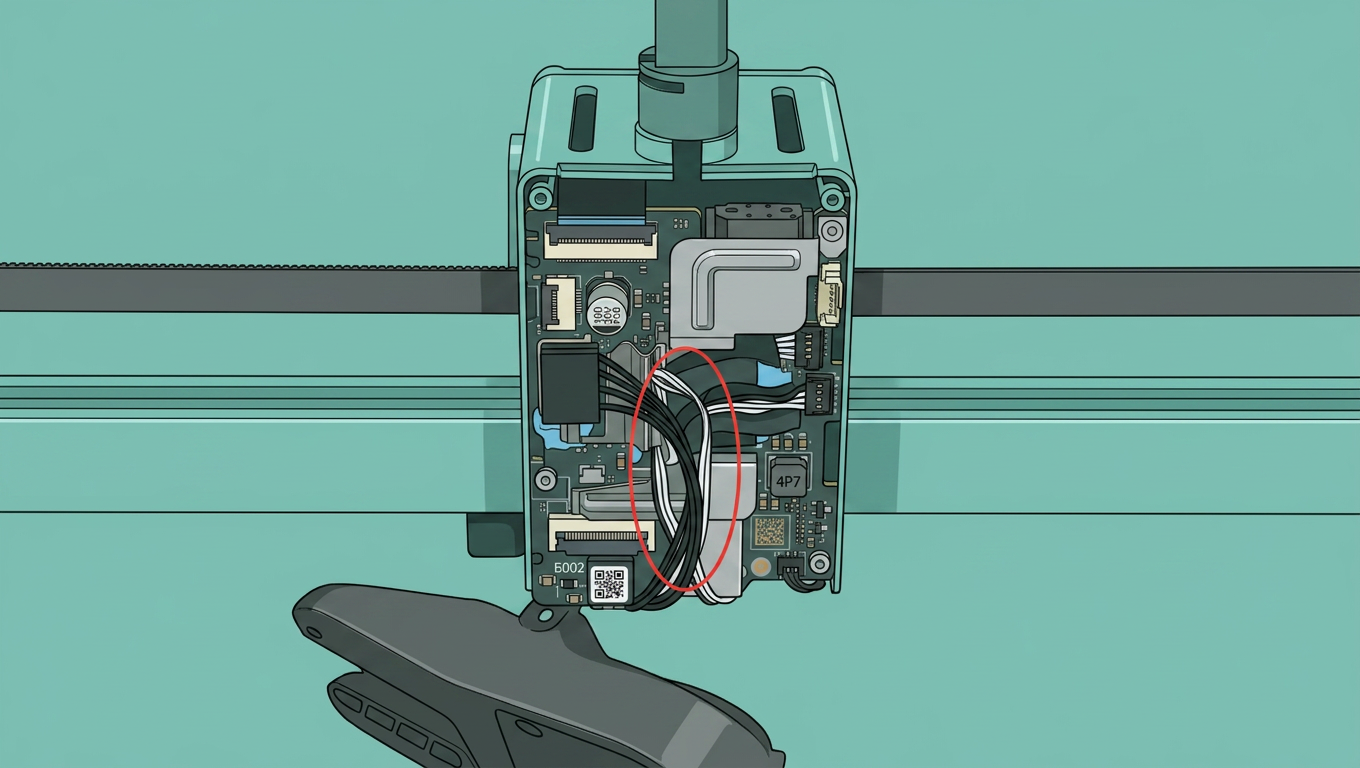

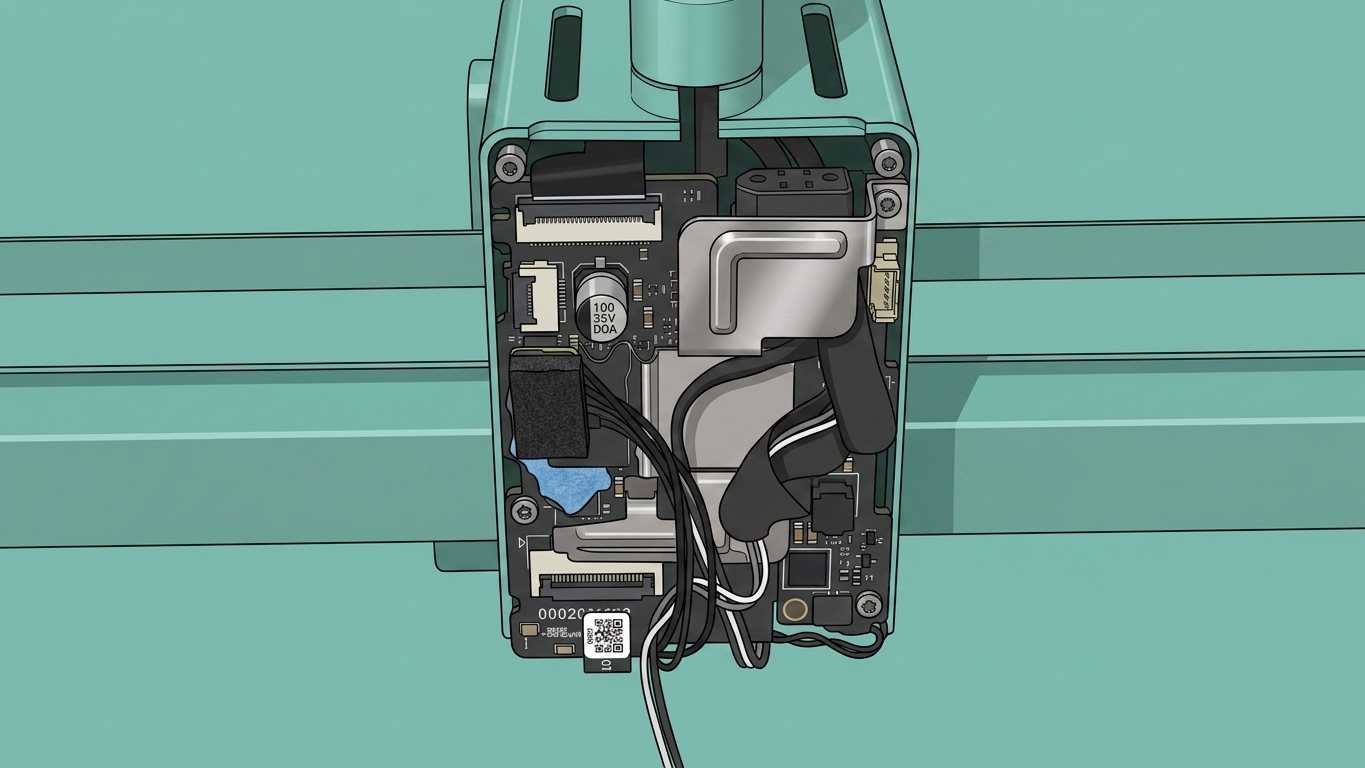

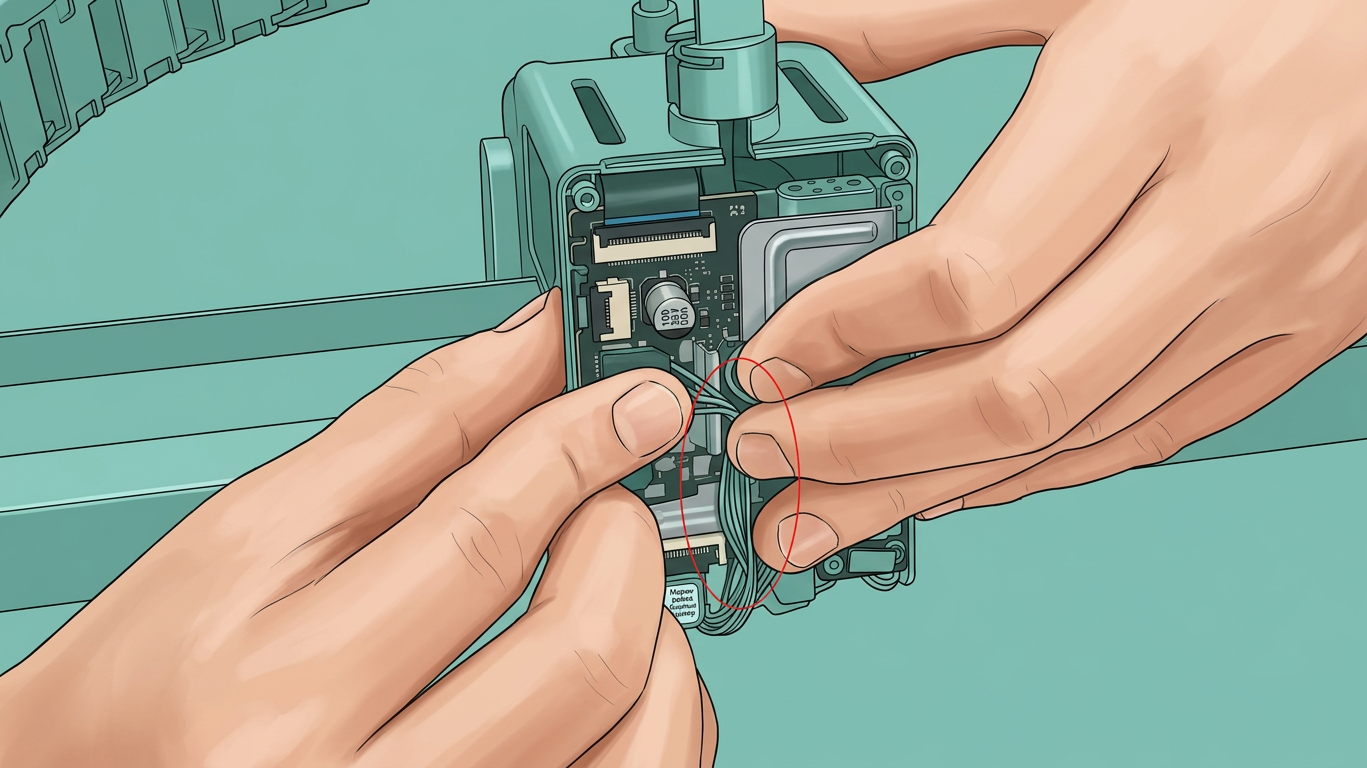

Предварительно совместите отверстия для винтов вентилятора, расположите кабель вентилятора на плате TH, потяните его вверх и сложите излишки кабеля, чтобы избежать его зажатия корпусом вентилятора или задней крышкой инструментальной головки, что может привести к неисправности вентилятора.

После укладки кабелей вставьте разъем нагревательного узла хотенда и используйте разъем нагревательного узла хотенда и кабель, чтобы прижать кабель вентилятора охлаждения детали.

При вставке нагревательного узла хотенда убедитесь, что он совмещен с отверстиями и не смещен.

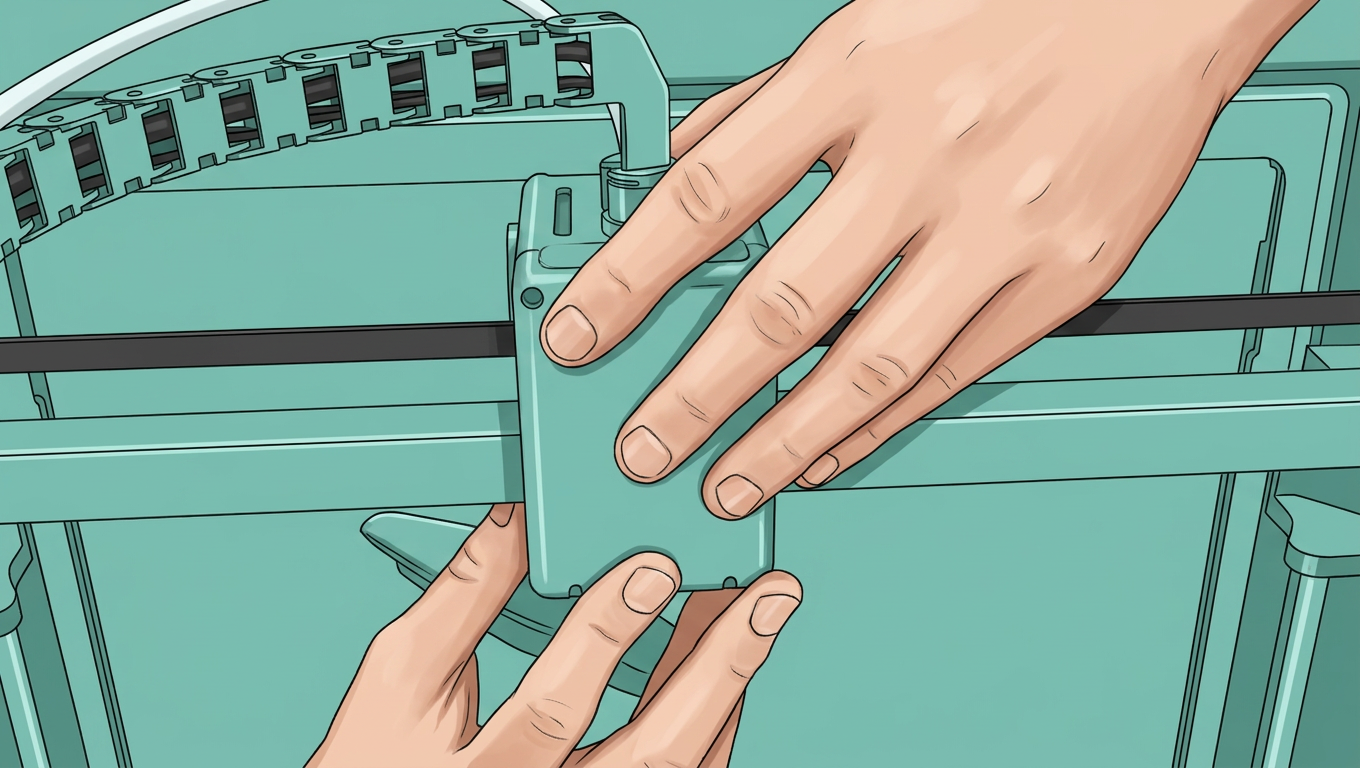

Шаг 5: Установите заднюю крышку инструментальной головки

Установите заднюю крышку инструментальной головки;

После установки проверьте, что кабель вентилятора охлаждения детали находится в специальном пазу, чтобы избежать его зажатия рамой задней крышки;

Закрепите 2 винта крепления задней крышки.

Шаг 6: Установите вентилятор охлаждения детали

Совместите с отверстиями для винтов и установите вентилятор охлаждения детали; при зажиме вентилятора будьте осторожны, чтобы не зажать кабель вентилятора.

Если кабель слишком длинный, вернитесь к шагу 1 руководства по установке, чтобы сначала сложить излишки кабеля.

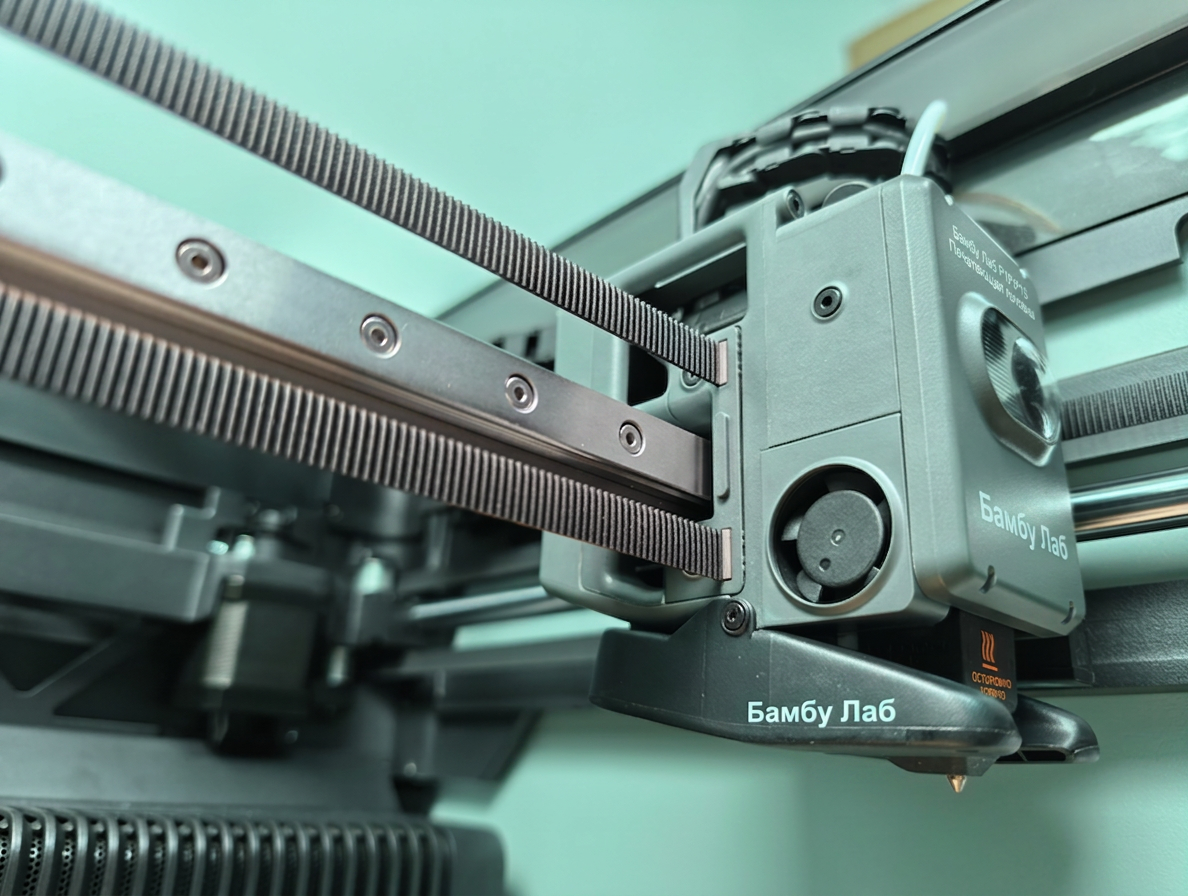

Закрепите 3 винта для фиксации вентилятора охлаждения детали.

Шаги калибровки после операции

Рекомендуется откалибровать принтер после завершения замены.

Возможные проблемы и решения

Если вы столкнулись с проблемами при установке новой основной платы экструдера, проверьте следующие возможные проблемы и решения:

Температура хотенда 0℃

Проверьте разъем нагревательного узла хотенда, чтобы убедиться, что он правильно вставлен, как в шаге 3, и переподключите все кабели.

Убедитесь, что все кабели совмещены с платой TH.

Если проблема сохраняется, провод термистора (белый провод) может быть поврежден.

Хотенд не нагревается

Проверьте разъем нагревательного узла хотенда, чтобы убедиться, что он правильно вставлен, как в шаге 3, и переподключите все кабели.

Убедитесь, что все кабели совмещены с платой TH.

Если проблема сохраняется, провод нагревателя (полупрозрачный провод) может быть поврежден.

Принтер не может выполнить гоминг

Проверьте разъемы катушки вихревого тока, чтобы убедиться, что они правильно установлены на задней стороне платы TH, как в шаге 3, и переподключите все кабели.

Плата датчика филамента не работает

Проверьте разъем датчика филамента, чтобы убедиться, что он правильно установлен на задней стороне платы TH, как в шаге 3, и переподключите все кабели.
