В этом руководстве мы объясним, как заменить нагревательный узел хотэнда H2S.
Когда использовать
Это руководство применяется, если возникла проблема с нагревательным узлом хотэнда.
К распространенным проблемам, требующим замены нагревательного узла хотэнда H2S, относятся:
- Нагревательный узел хотэнда обмотан пластиком из-за сбоев печати
- Поврежденный нагреватель или термистор
- Повреждены металлические зажимы хотэнда
- Рекомендуется технической поддержкой Bambu Lab
Необходимые инструменты и материалы
- Новый нагревательный узел хотэнда
- Шестигранный ключ H1.5/H2.0
- Пинцет с плоскими концами
- 25 минут
Список винтов
- Винт A: всего 3 винта (общие с задней крышкой) для задней части вентилятора обдува детали и задней крышки инструментальной головки: BT2x6.5
- Винт B: всего 2 винта для левой и правой сторон вентилятора обдува детали: BT2x5
- Винт C: всего 3 винта для нагревательного узла хотэнда: M3*10
Предупреждение о безопасности
ВАЖНО!
Всегда отключайте питание принтера перед выполнением любых работ по техническому обслуживанию, включая обслуживание электронных компонентов принтера и проводов инструментальной головки. Выполнение таких операций при включенном принтере может вызвать короткое замыкание, что приведет к повреждению электронного оборудования и созданию опасности.
Во время обслуживания или устранения неполадок может потребоваться разборка компонентов, таких как хотэнд, что приведет к обнажению проводов и электронных компонентов. Если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами при включенном принтере, может произойти короткое замыкание.Это повредит электронные компоненты принтера и вызовет другие проблемы.
Поэтому,обязательно отключите принтер и отсоедините питание перед выполнением любого обслуживаниячтобы предотвратить короткое замыкание или повреждение электронных компонентов принтера, обеспечивая безопасное и эффективное выполнение работ по обслуживанию. Если у вас возникнут вопросы по этому руководству, пожалуйста,нажмите здесь, чтобы создать заявку, и мы оперативно ответим и предоставим помощь.
Снятие нагревательного узла хотэнда

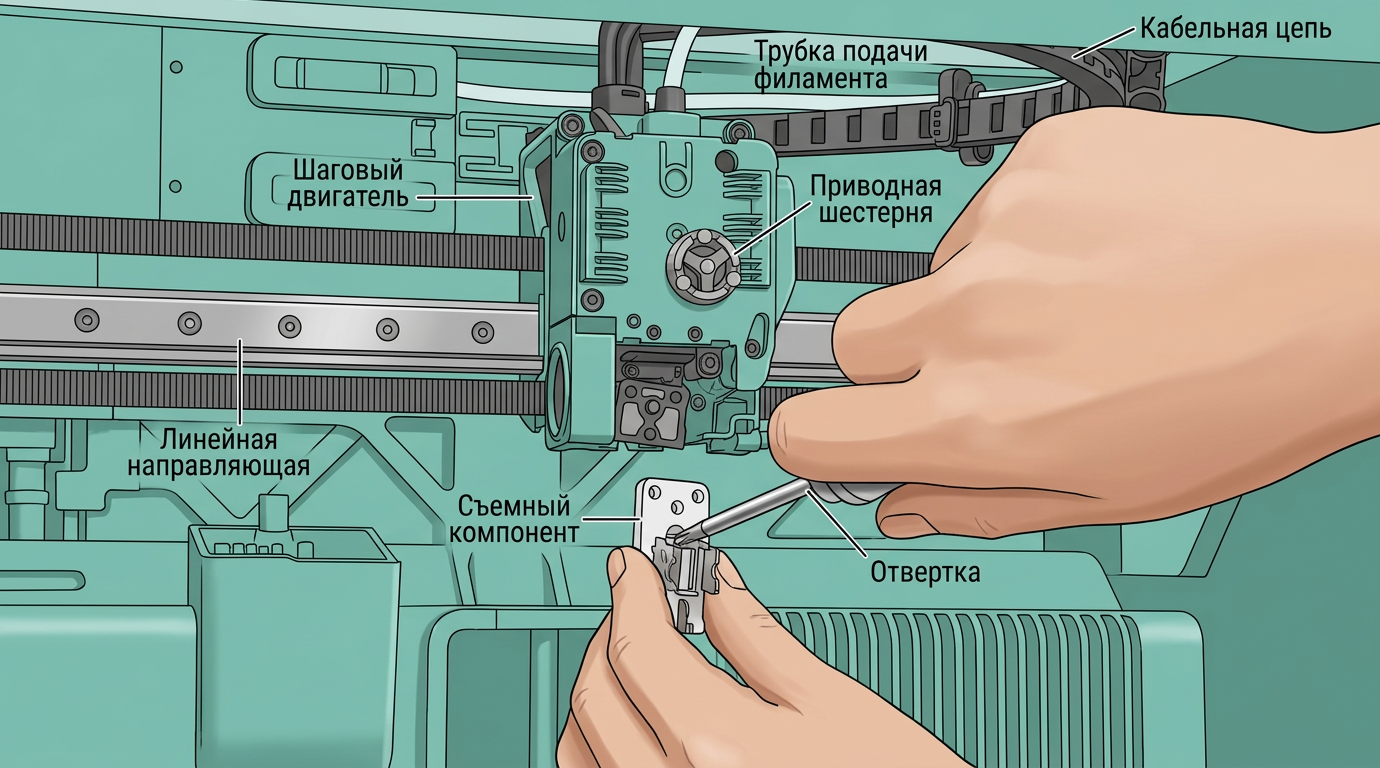

Шаг 1: Ослабление вентилятора обдува детали

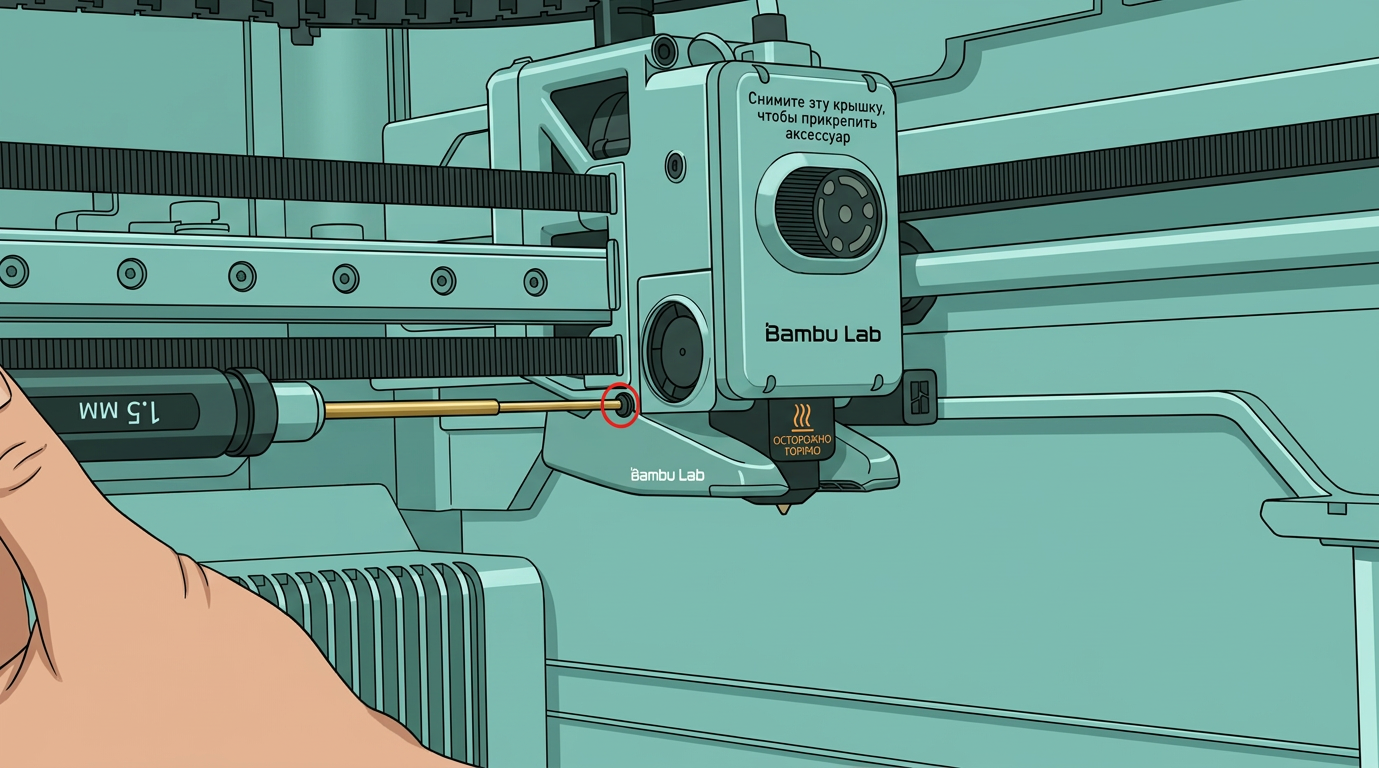

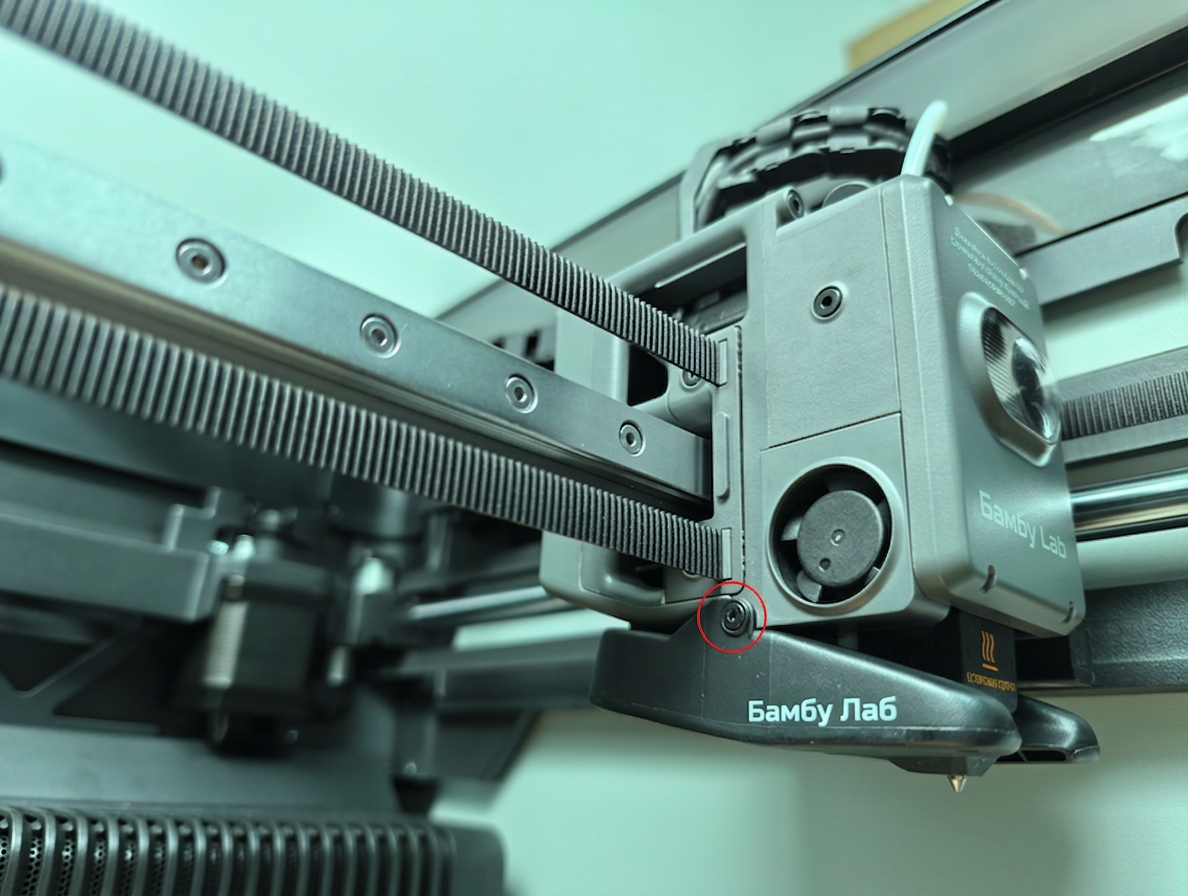

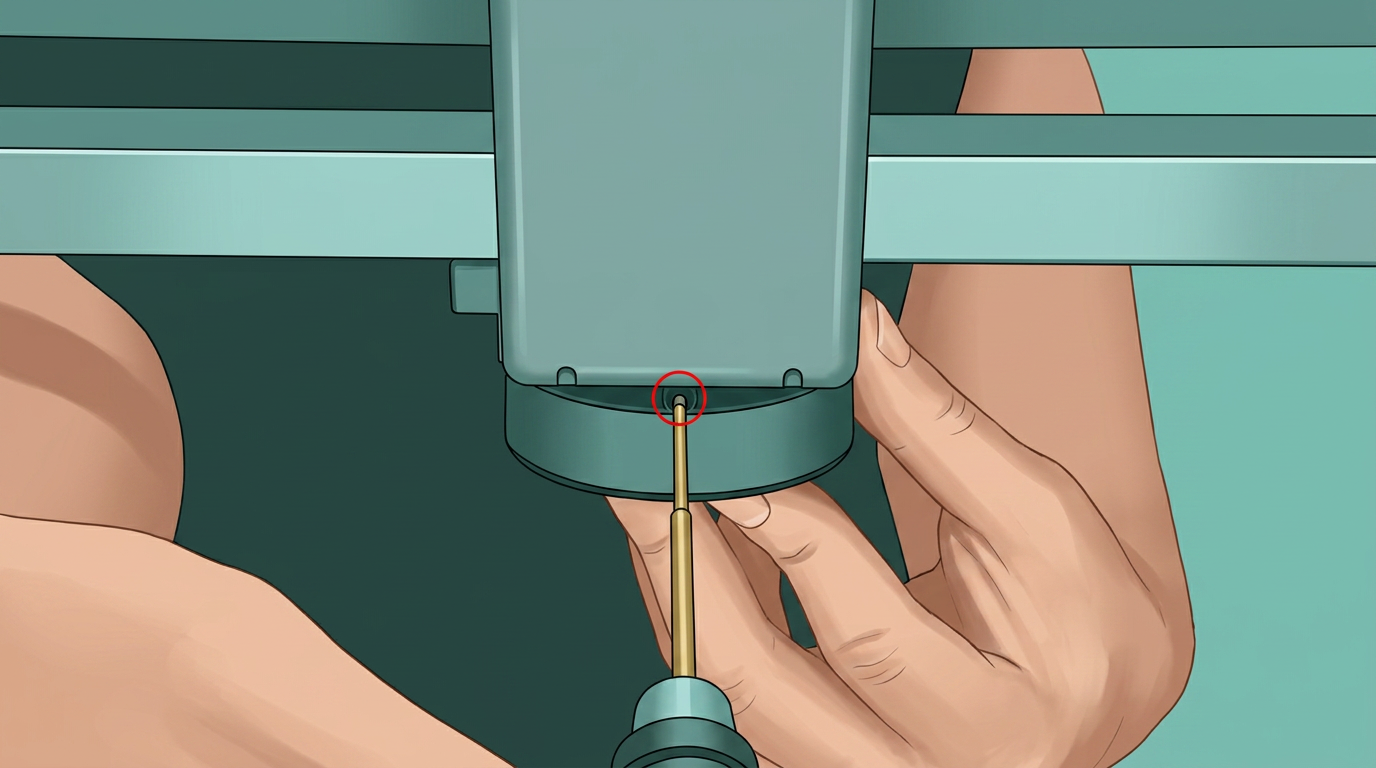

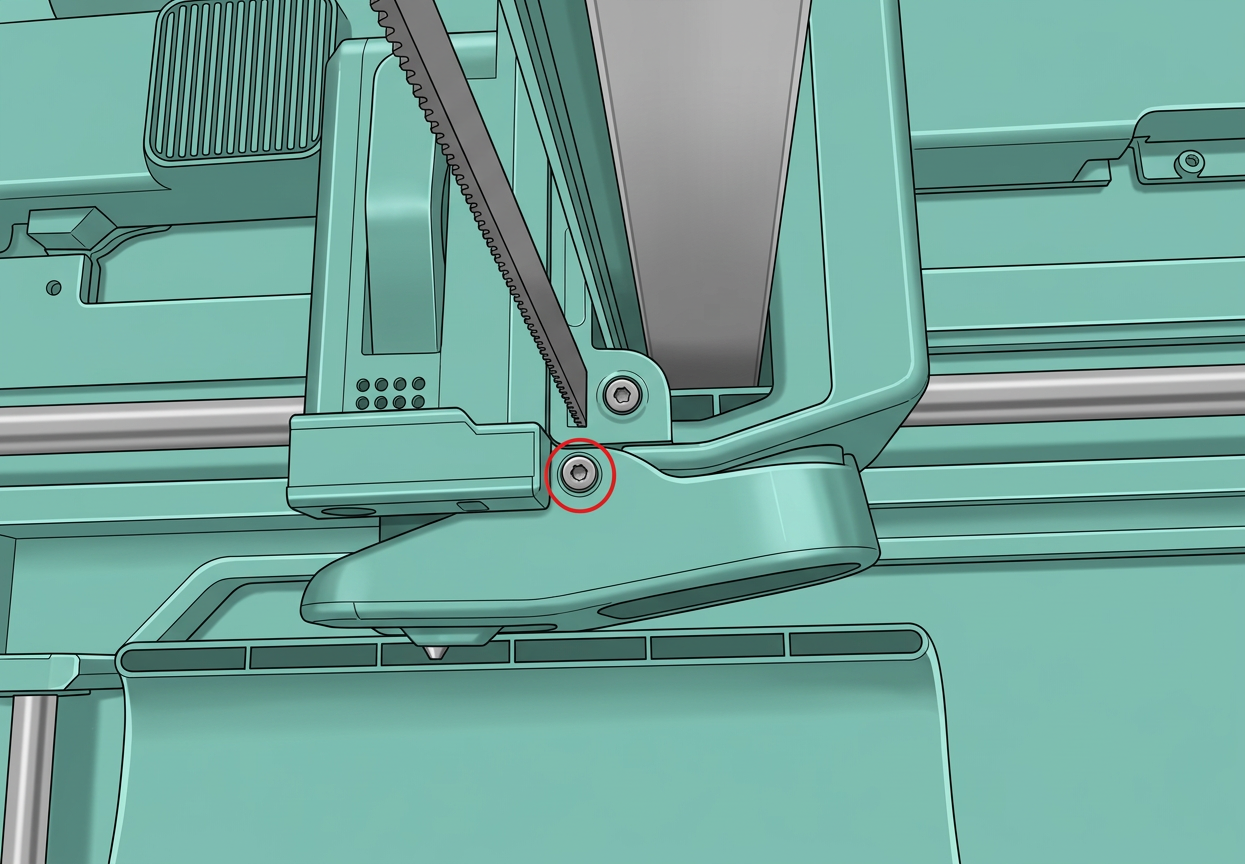

Открутите 3 винта вентилятора обдува детали, из которых 1 винт сзади общий с задней крышкой инструментальной головки.

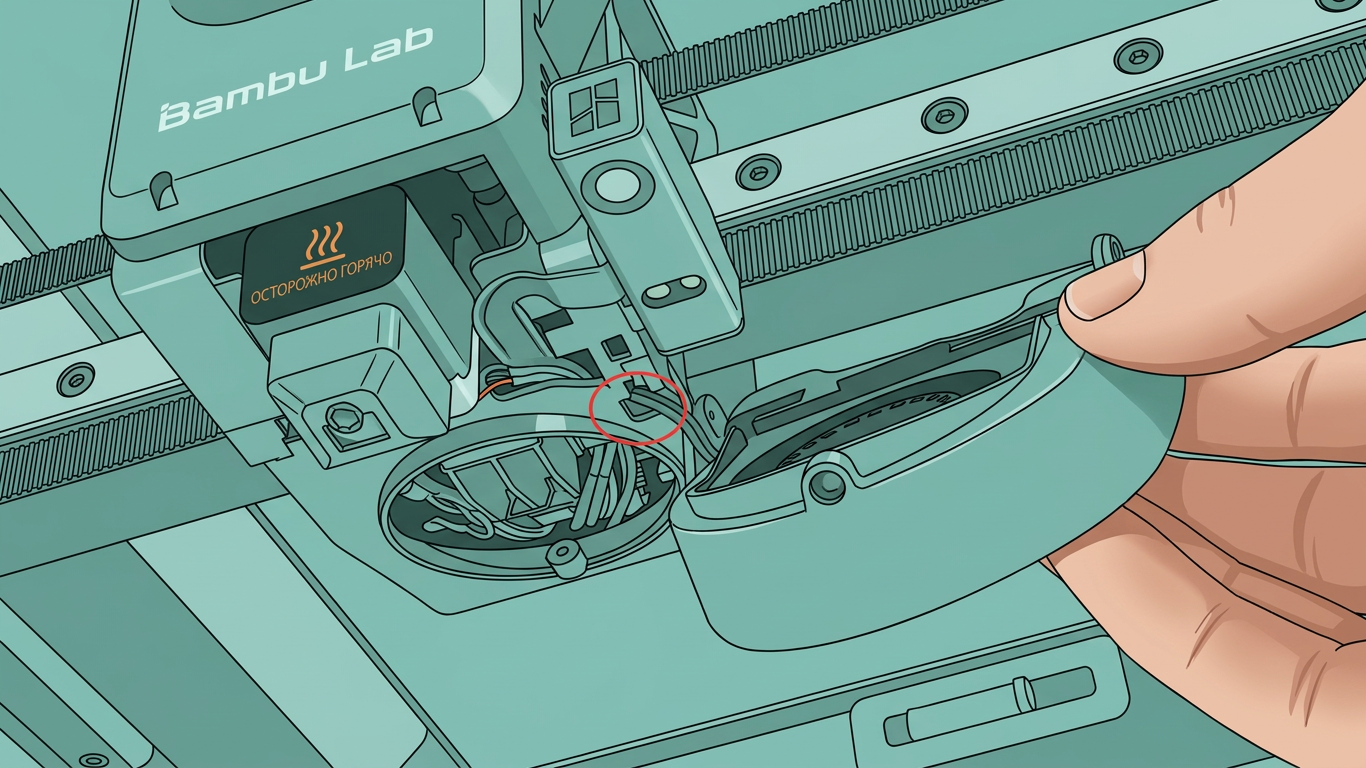

После ослабления винтов вентилятор будет висеть естественно. Не тяните вентилятор, чтобы не повредить разъем!
Шаг 2: Ослабление задней крышки инструментальной головки

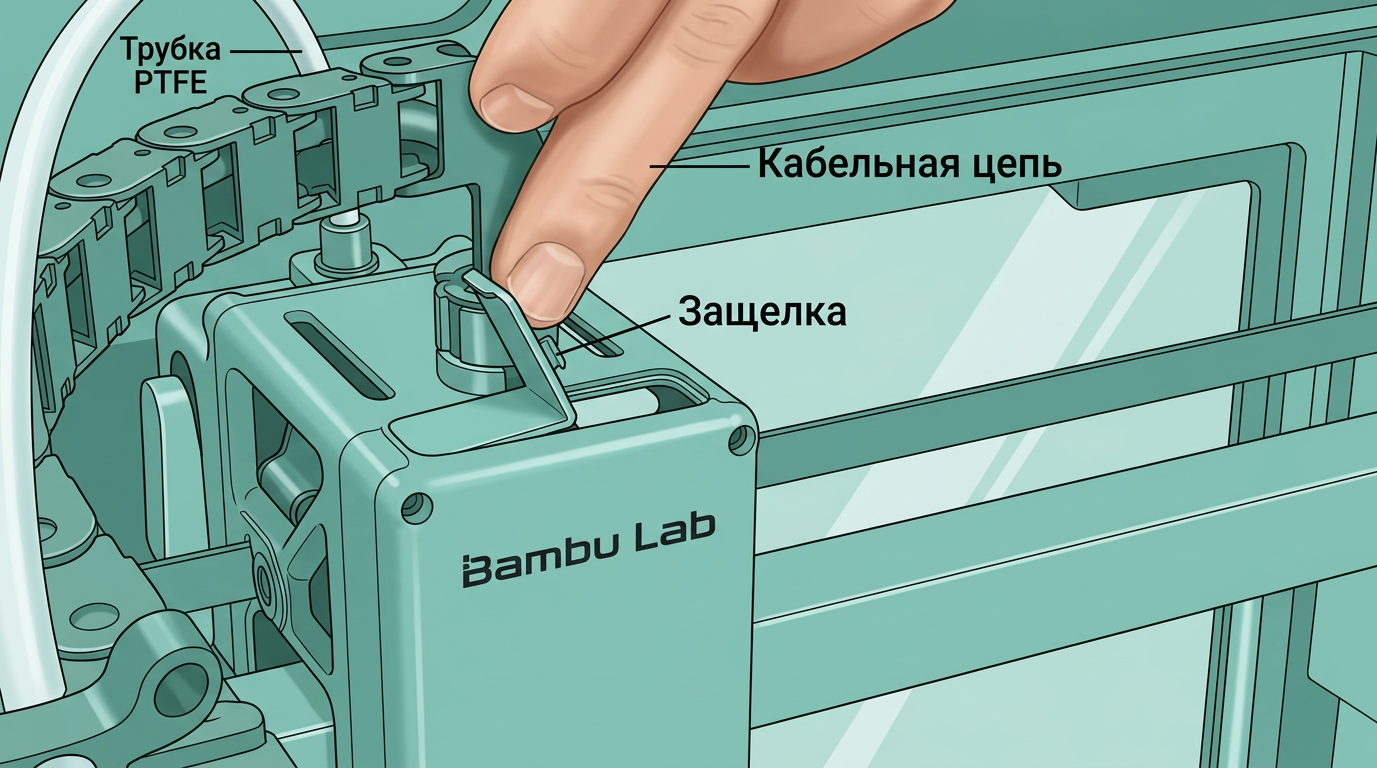

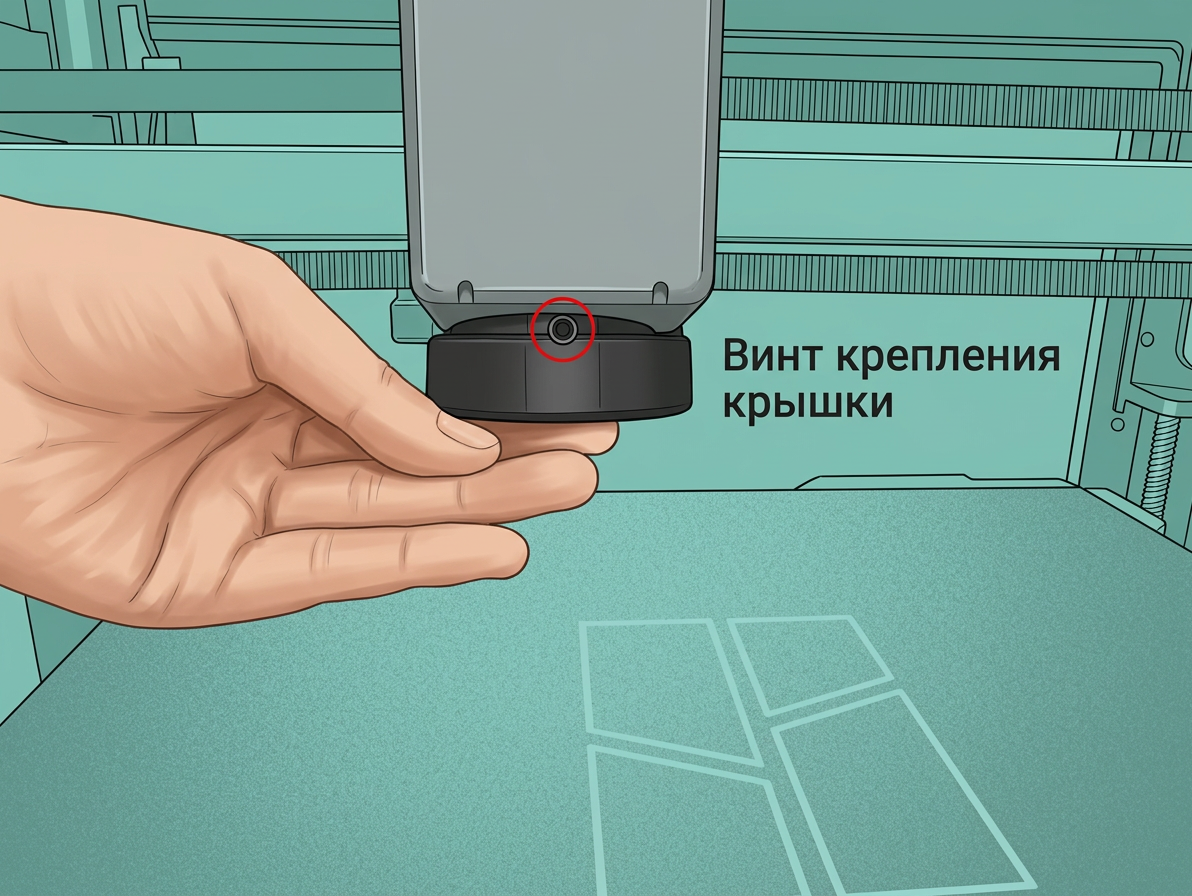

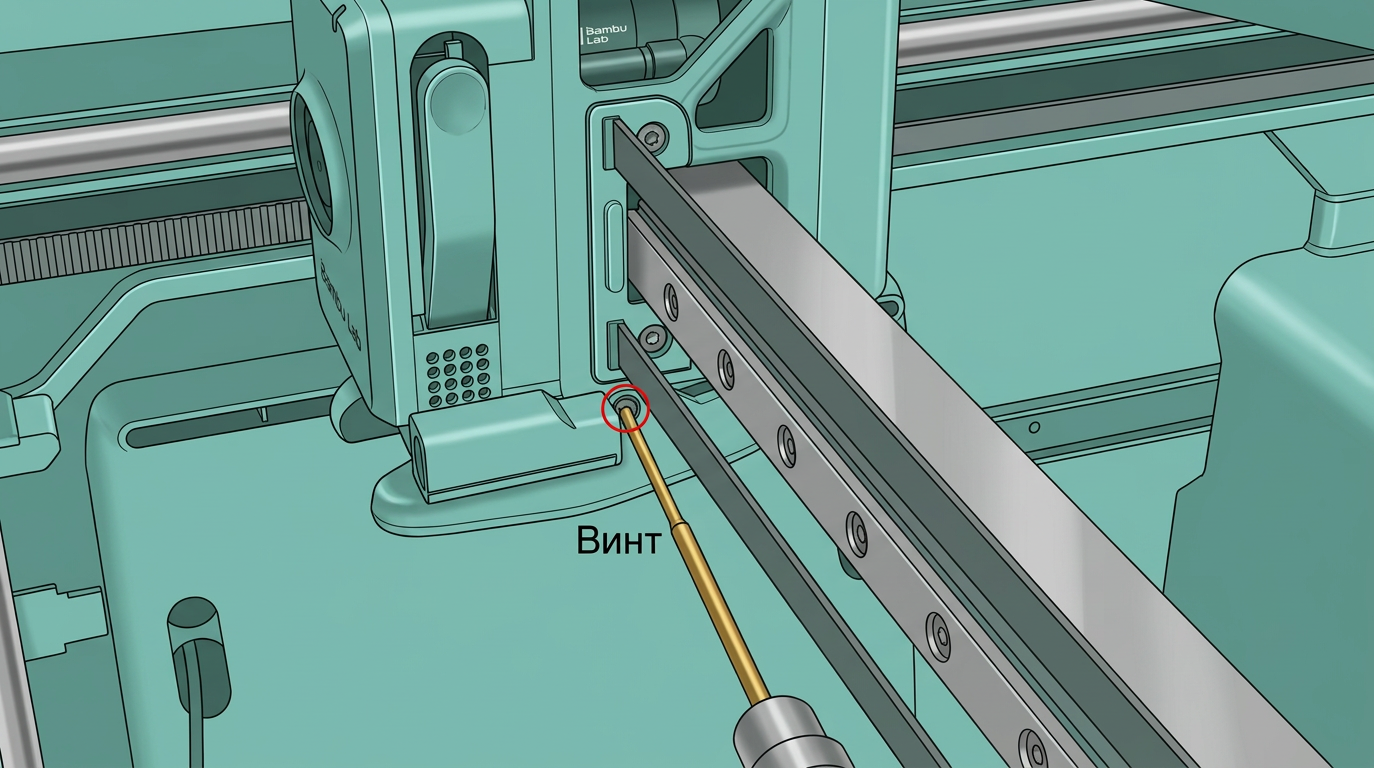

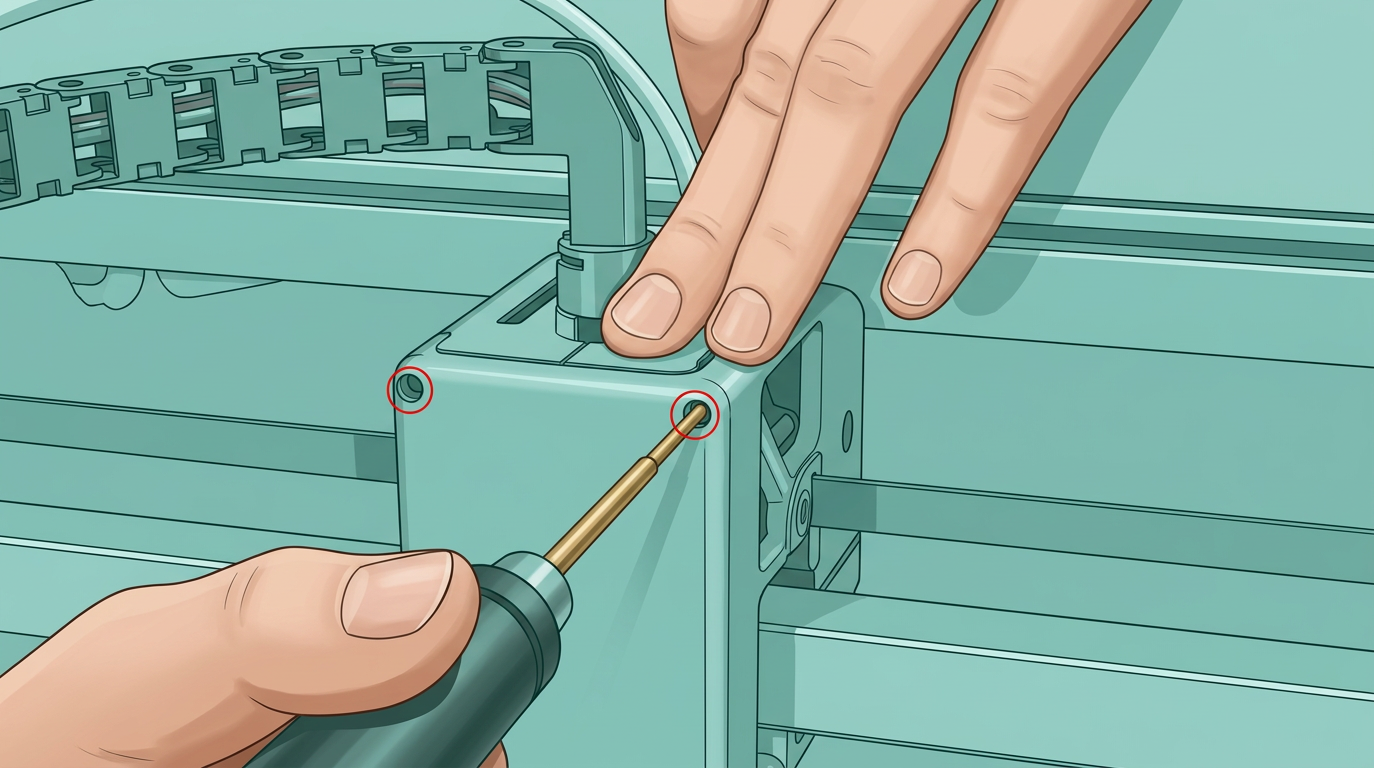

- Удалите 2 винта на верхней части задней крышки инструментальной головки и откройте крышку интерфейса модуля;

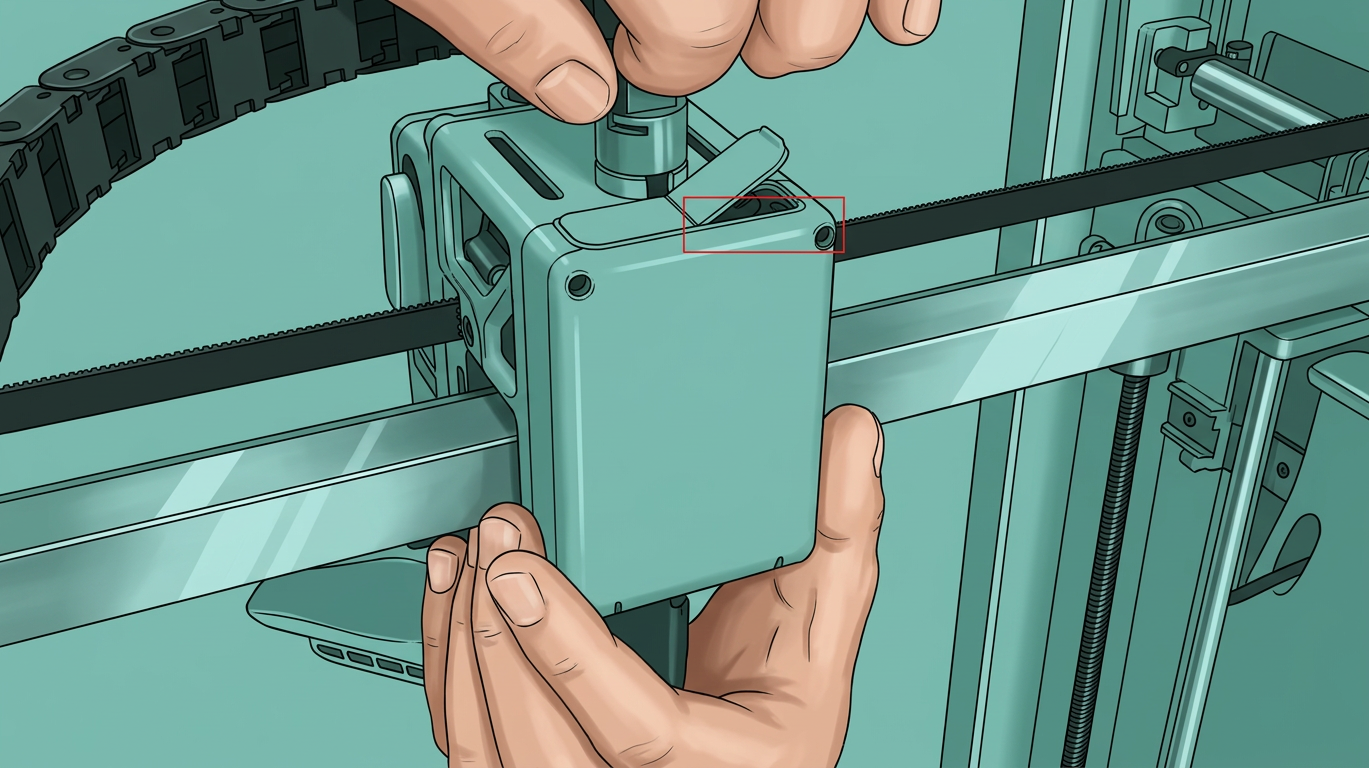

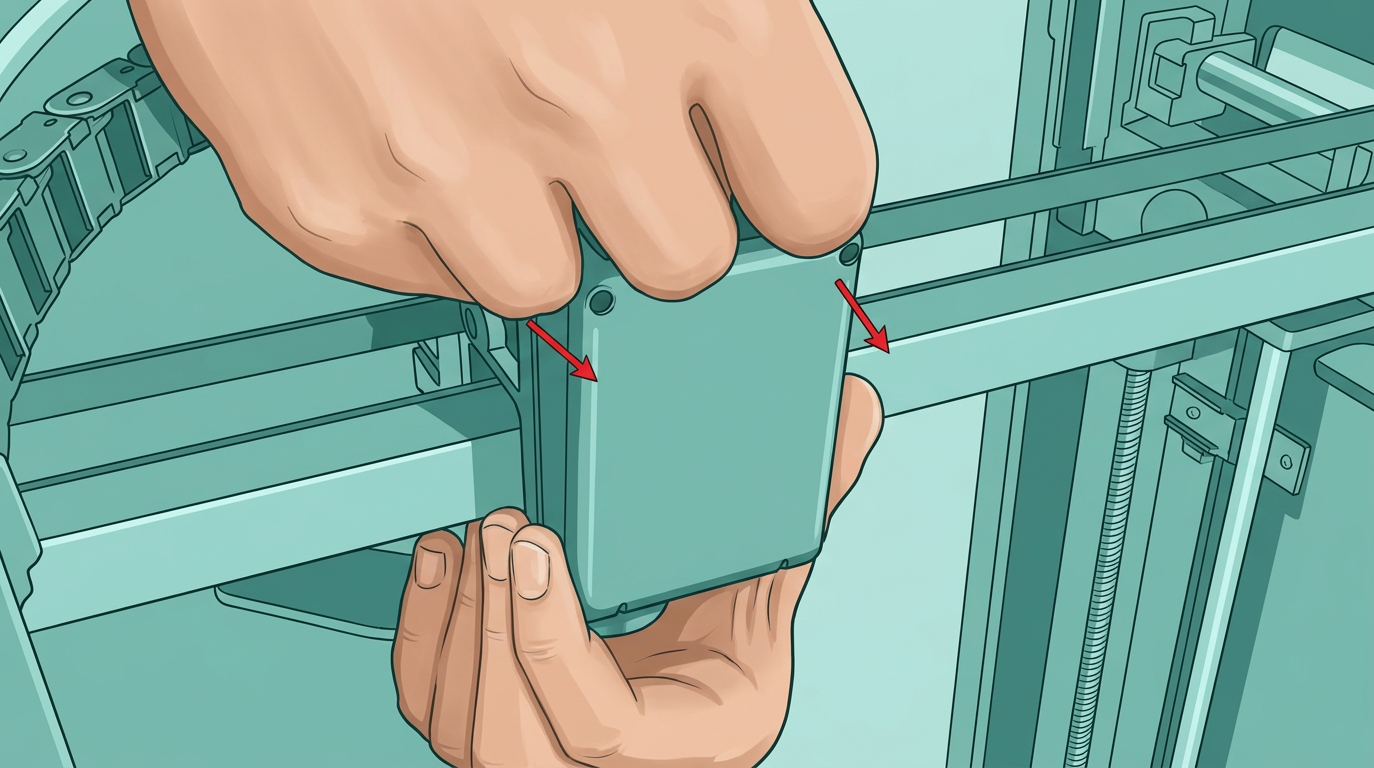

- После открытия крышки интерфейса вы можете вставить пальцы и аккуратно отодвинуть заднюю крышку инструментальной головки назад от внутренней стенки.
Шаг 3: Отсоединение разъема на плате TH

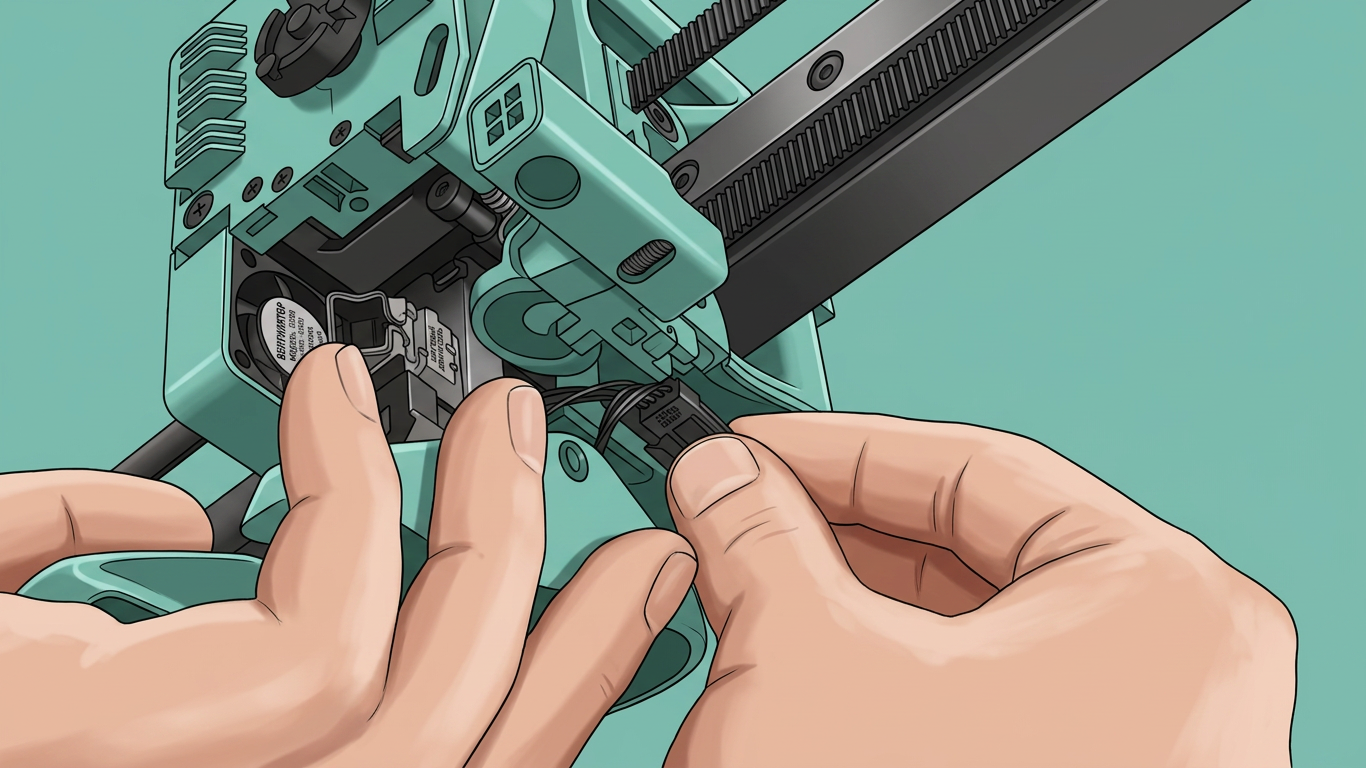

- Отсоедините штекер нагревательного узла хотэнда;

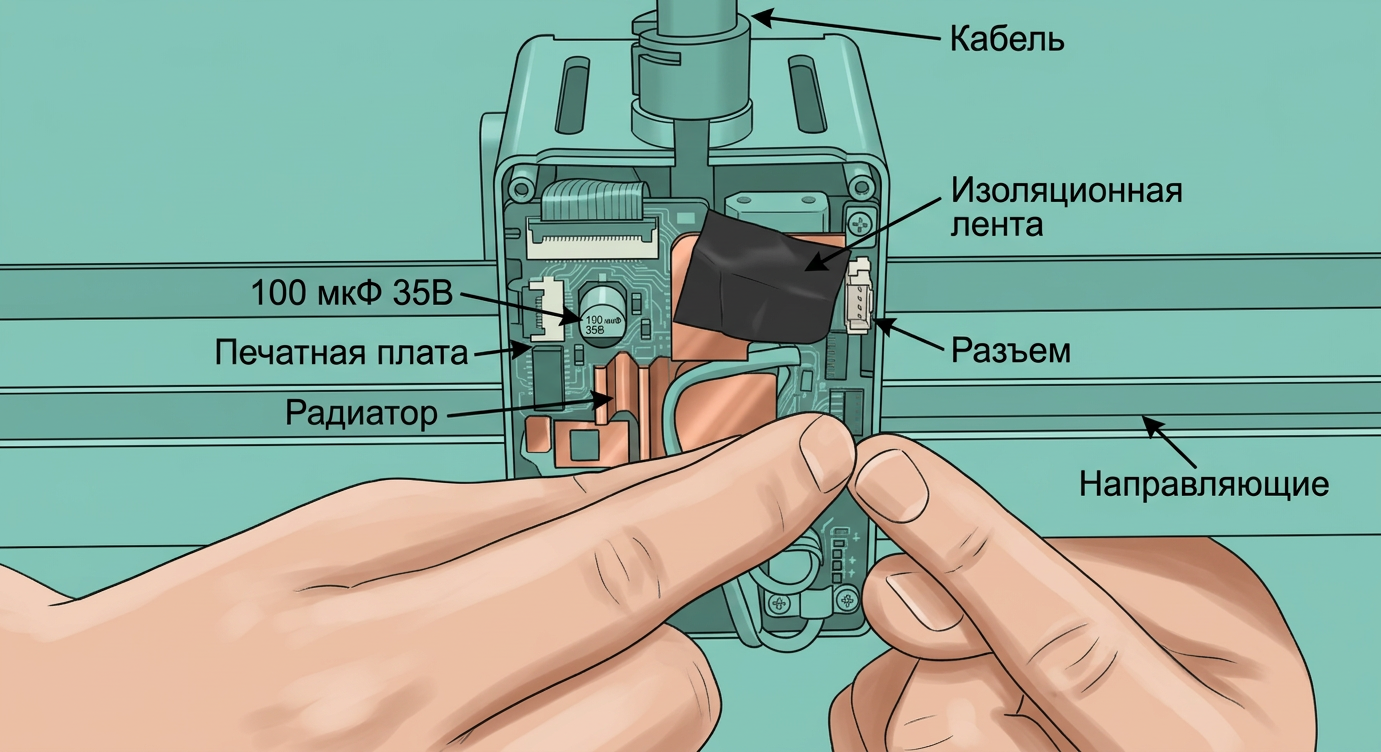

- Снимите ацетатную ленту с разъема вентилятора обдува детали;
Пожалуйста, сохраните ленту, так как вам понадобится прикрепить её обратно во время установки.
- Зажмите основание разъема и приложите усилие в направлении, перпендикулярном печатной плате, чтобы отсоединить штекер вентилятора обдува детали.
Шаг 4: Снятие хотэнда
Обратитесь кэтому руководствудля снятия хотэнда.
Шаг 5: Снятие нагревательного узла хотэнда

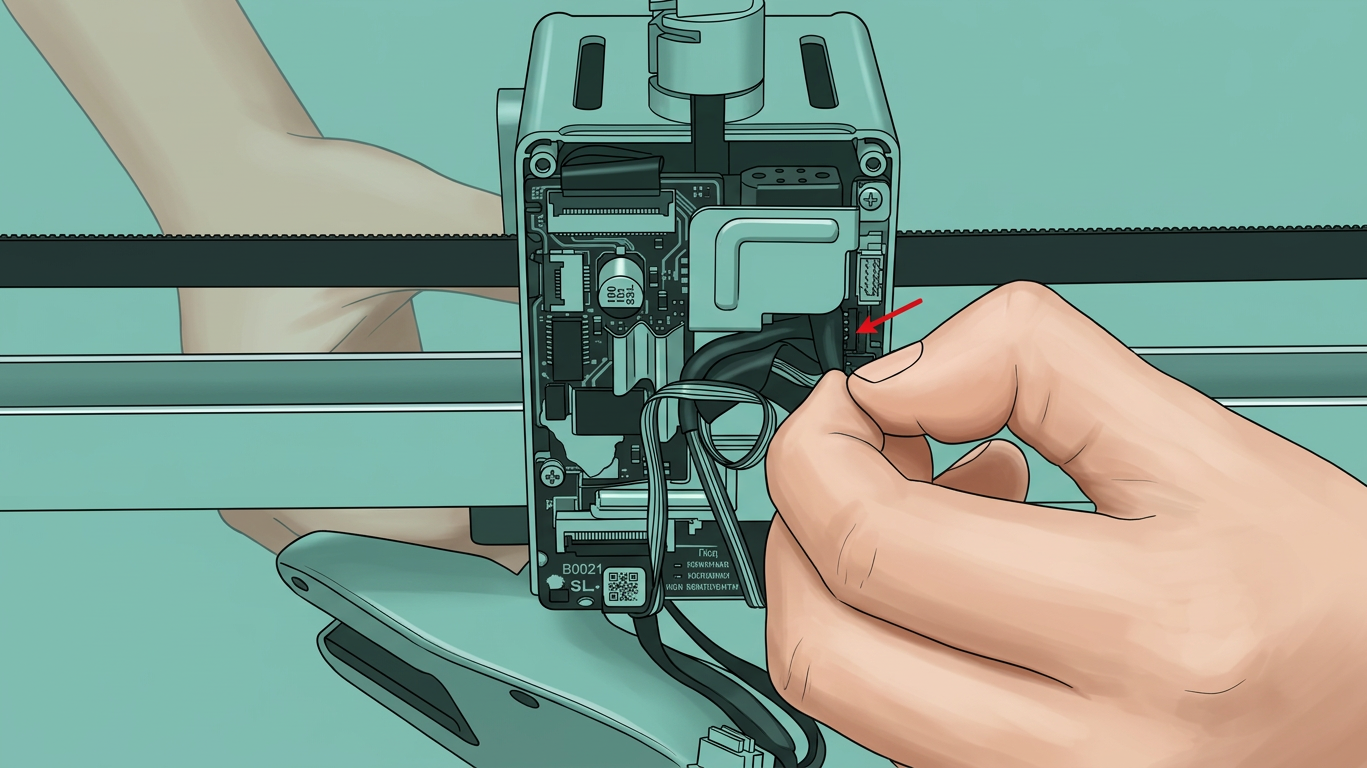

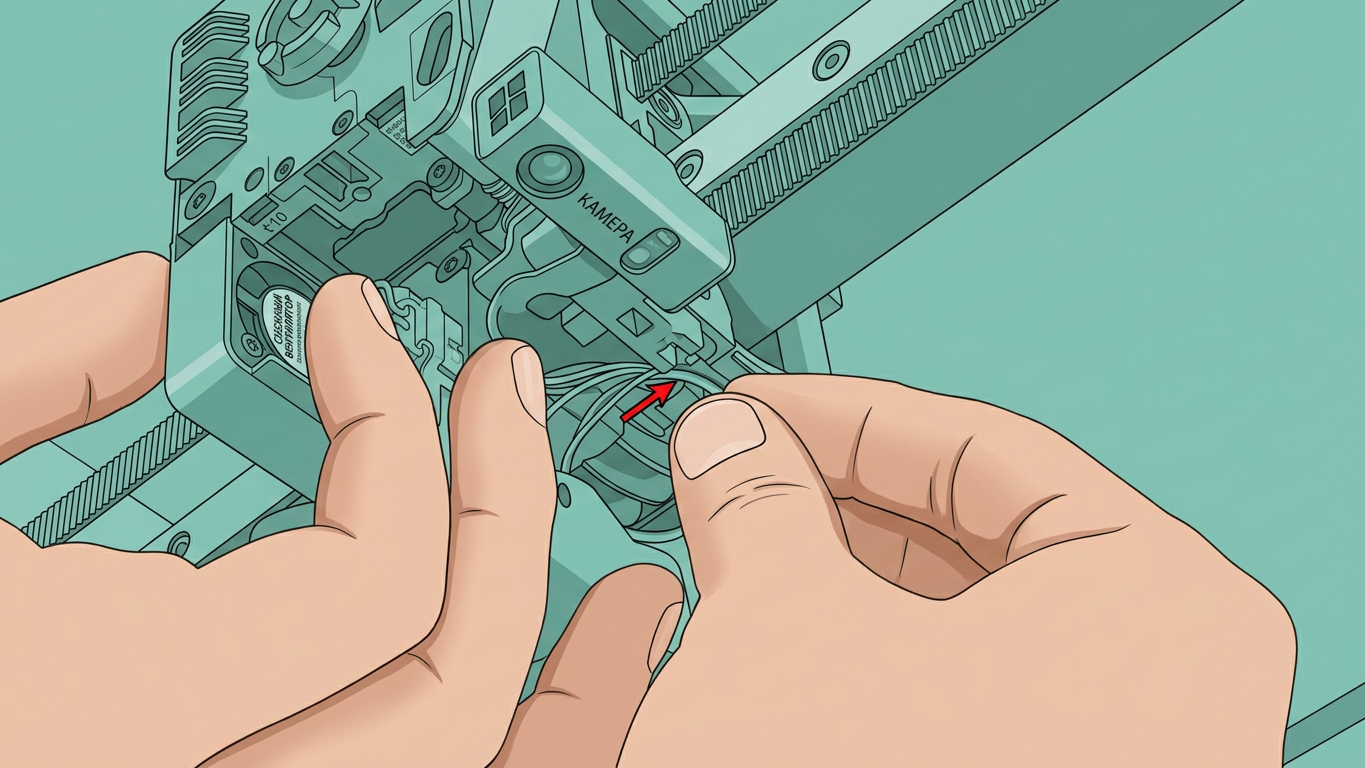

- Извлеките кабель вентилятора обдува детали и кабель нагревателя хотэнда из слота для кабелей;

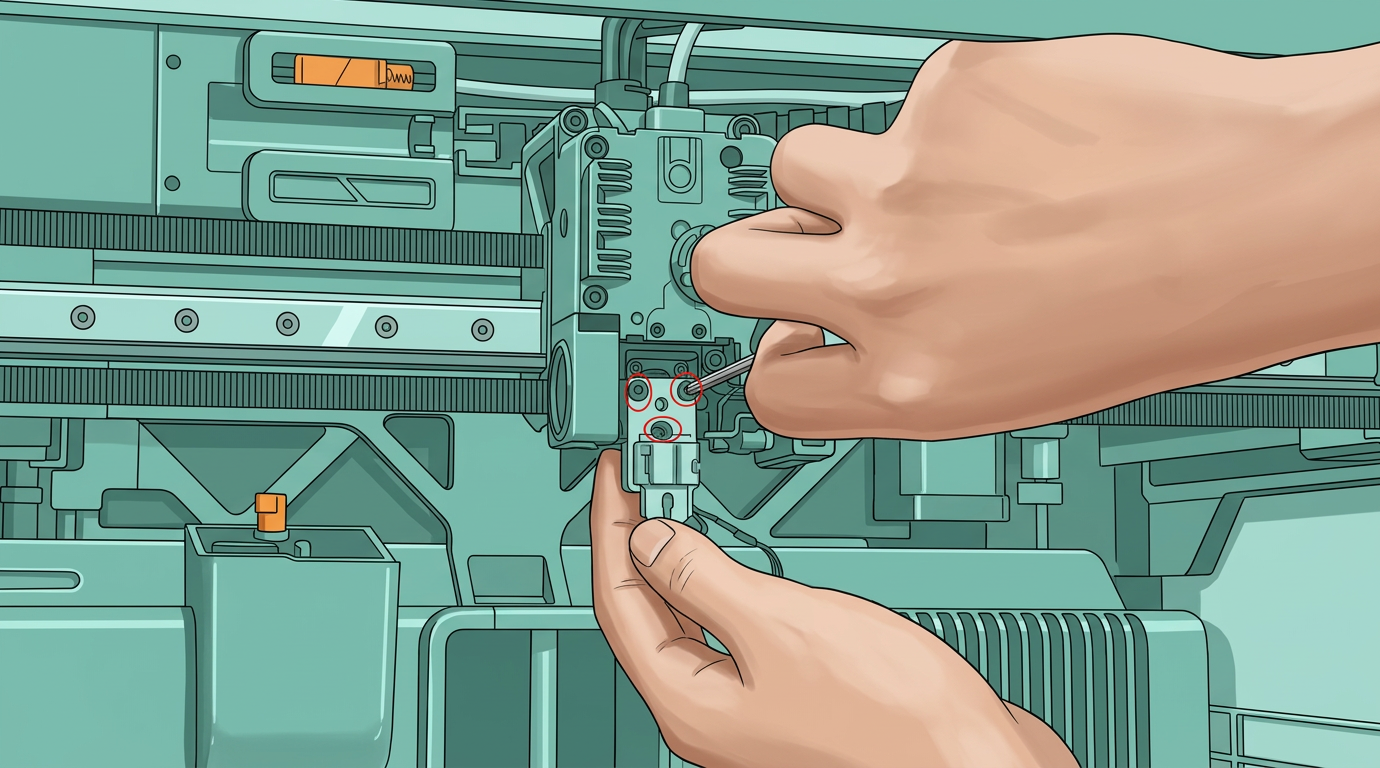

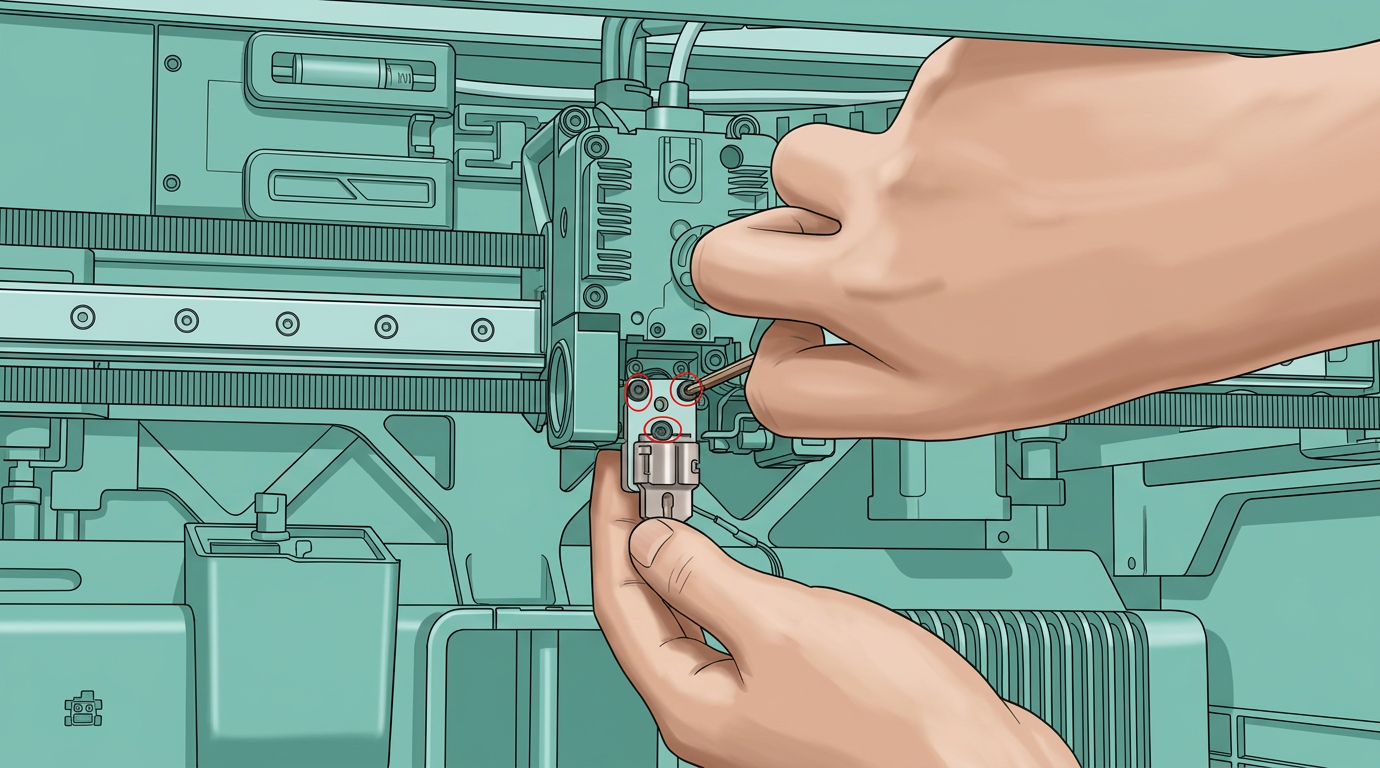

- Открутите 3 винта нагревательного узла хотэнда и снимите нагревательный узел хотэнда и серый теплозащитный экран;
Установка нагревательного узла хотэнда
Шаг 1: Установка нового нагревательного узла хотэнда
- Установите теплозащитный экран (очень важно, не пропускайте его), выровняйте по отверстиям для винтов и средней точке позиционирования и переустановите нагревательный узел хотэнда;
- Затяните 3 фиксирующих винта;

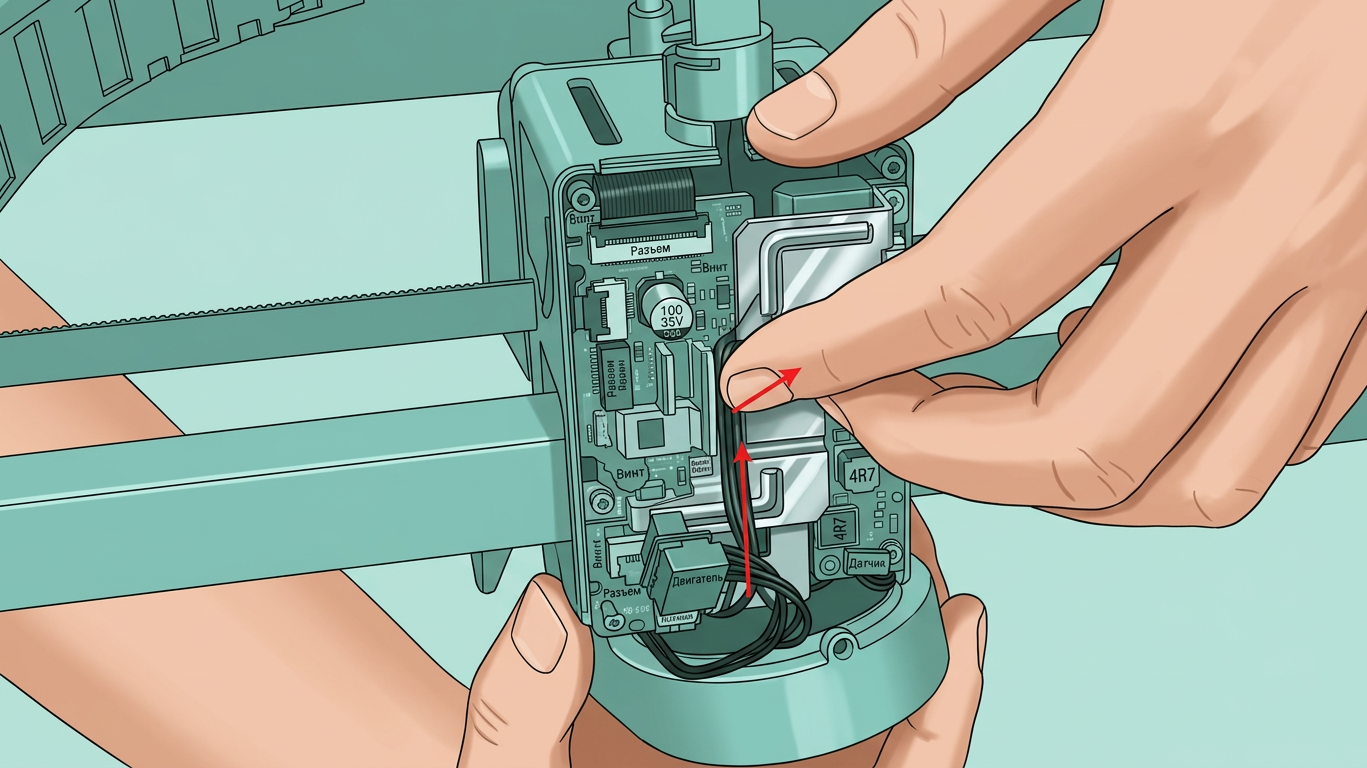

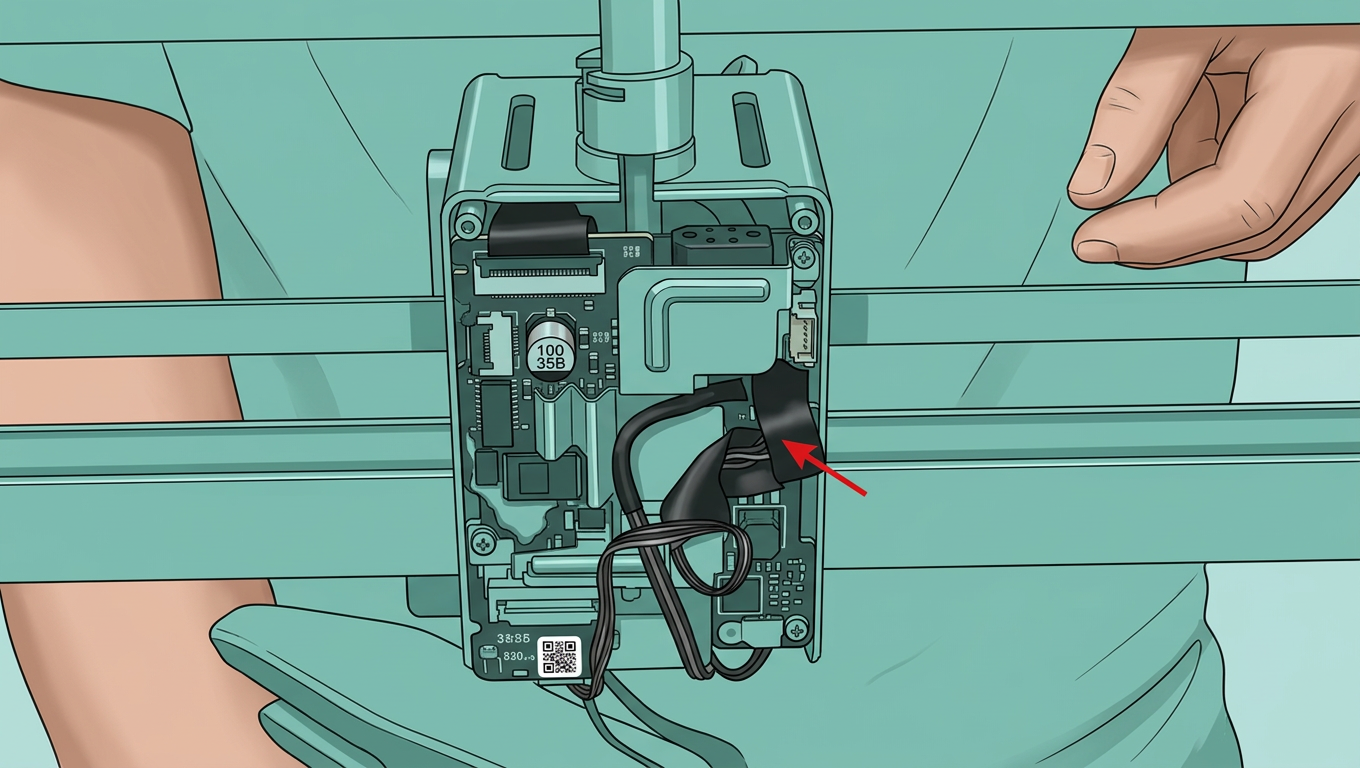

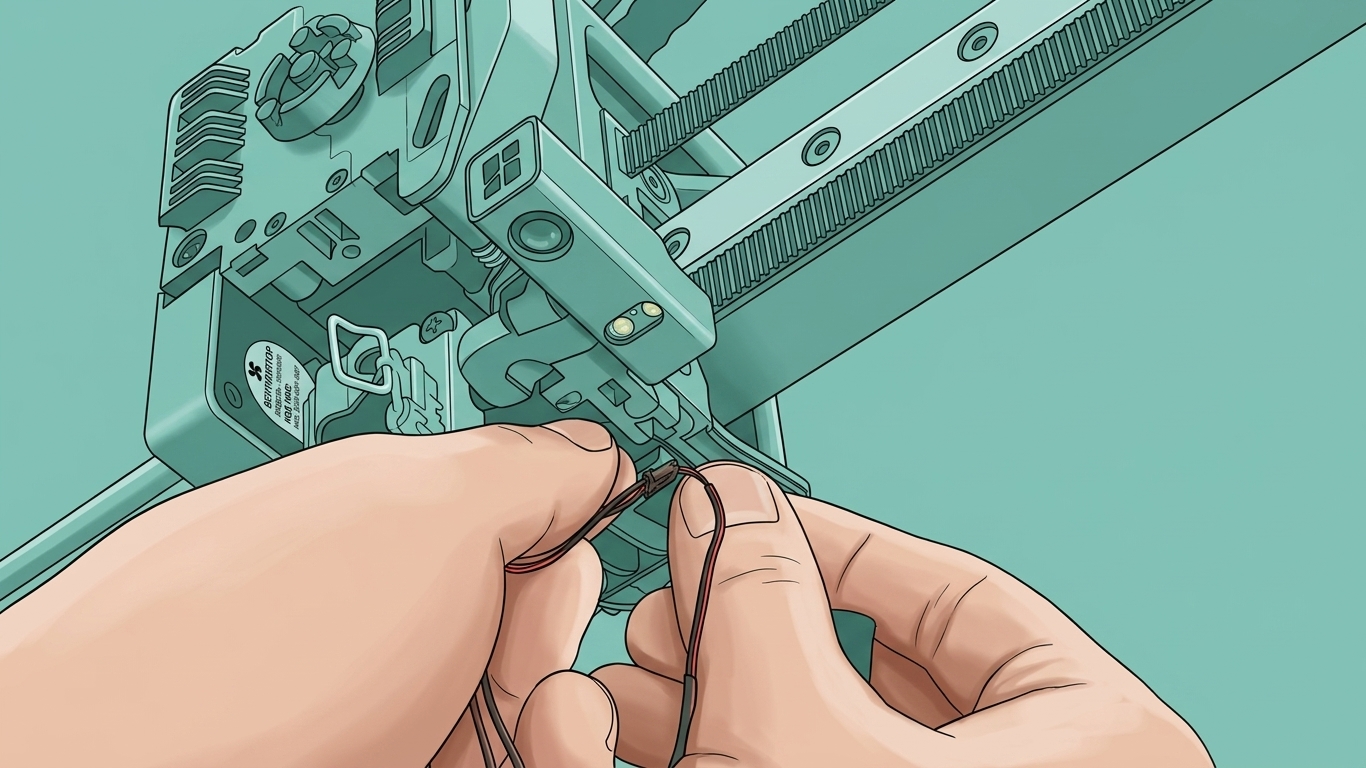

- Закрепите кабель нового нагревательного узла хотэнда в слоте для кабелей. После закрепления кабеля нажмите на область, указанную стрелкой, как показано на видео.
Вставьте кабель вентилятора обдува детали в зажим для кабеля;
Шаг 2: Установка хотэнда
Обратитесь кэтому руководствудля установки хотэнда.
Шаг 3: Подключение разъема на плате TH

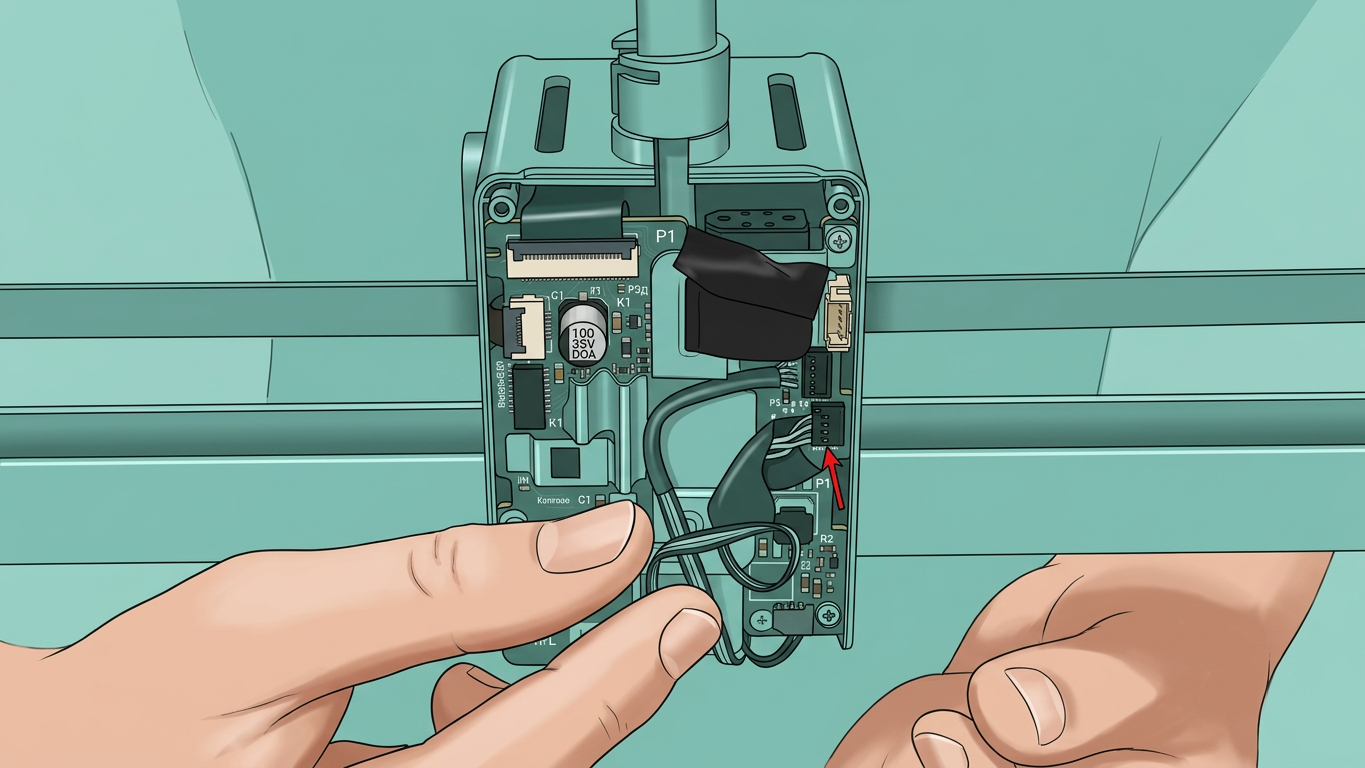

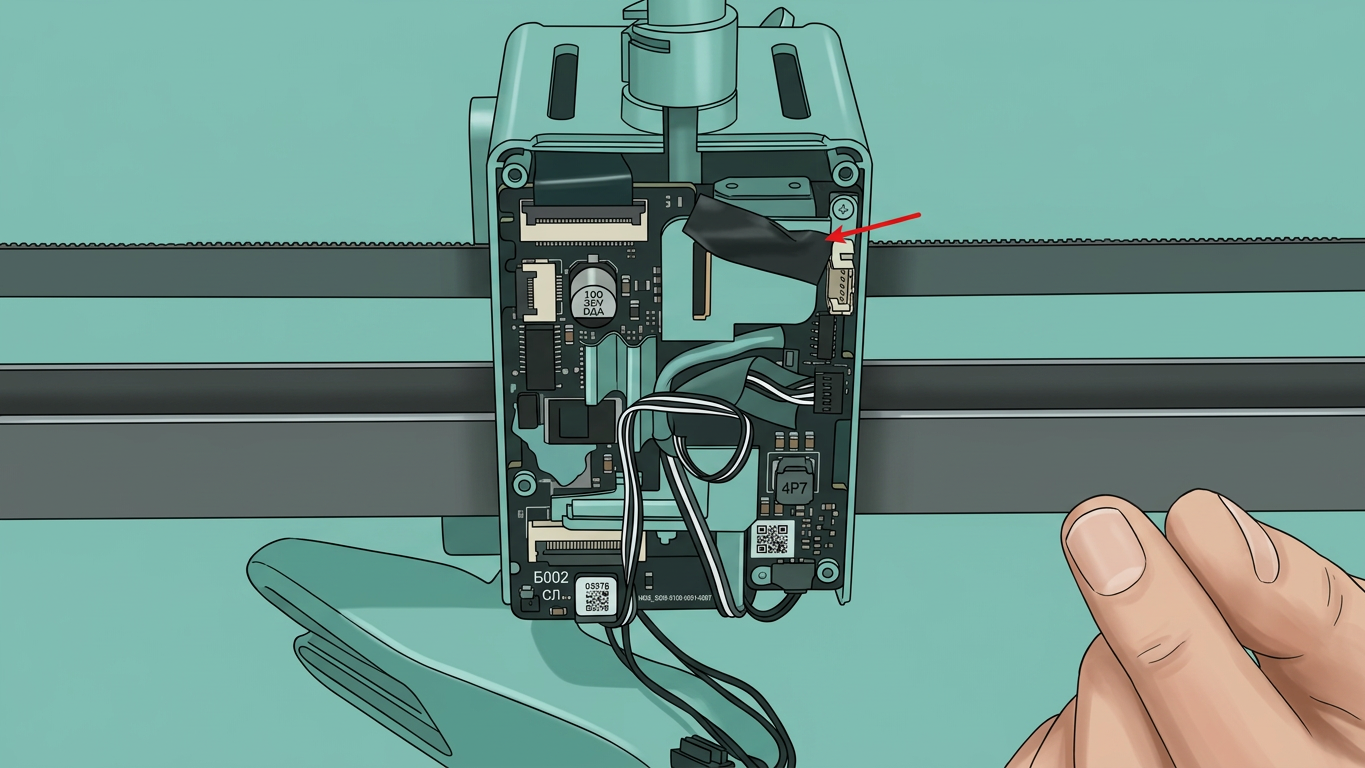

- Подключите кабель вентилятора так, чтобы штекер разъема был направлен в сторону разъема на плате TH (металлические контакты штекера смотрят на заднюю часть корпуса), выровняйте и нажмите на штекер;
- Прикрепите ацетатную ленту;

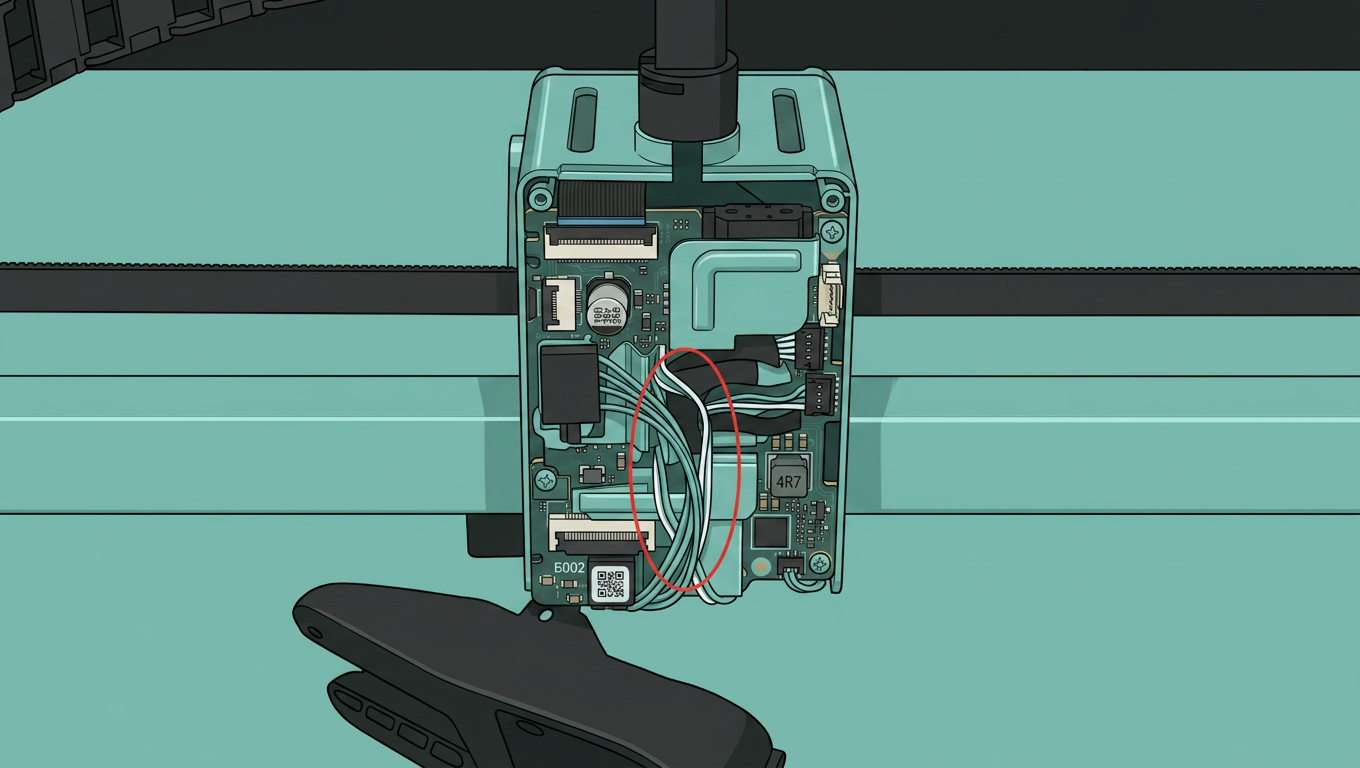

- Предварительно совместите отверстия для винтов вентилятора, расположите кабель вентилятора на плате TH, вытяните его вверх и сложите излишки кабеля, чтобы избежать их зажатия корпусом вентилятора или задней крышкой инструментальной головки, что может привести к неисправности вентилятора.
- После укладки кабелей вставьте разъем нагревательного узла хотэнда и используйте разъем и кабель нагревательного узла хотэнда, чтобы прижать кабель вентилятора обдува детали.
При вставке нагревательного узла хотэнда убедитесь, что он совмещен с отверстиями и не смещен.
Шаг 4: Установка задней крышки инструментальной головки

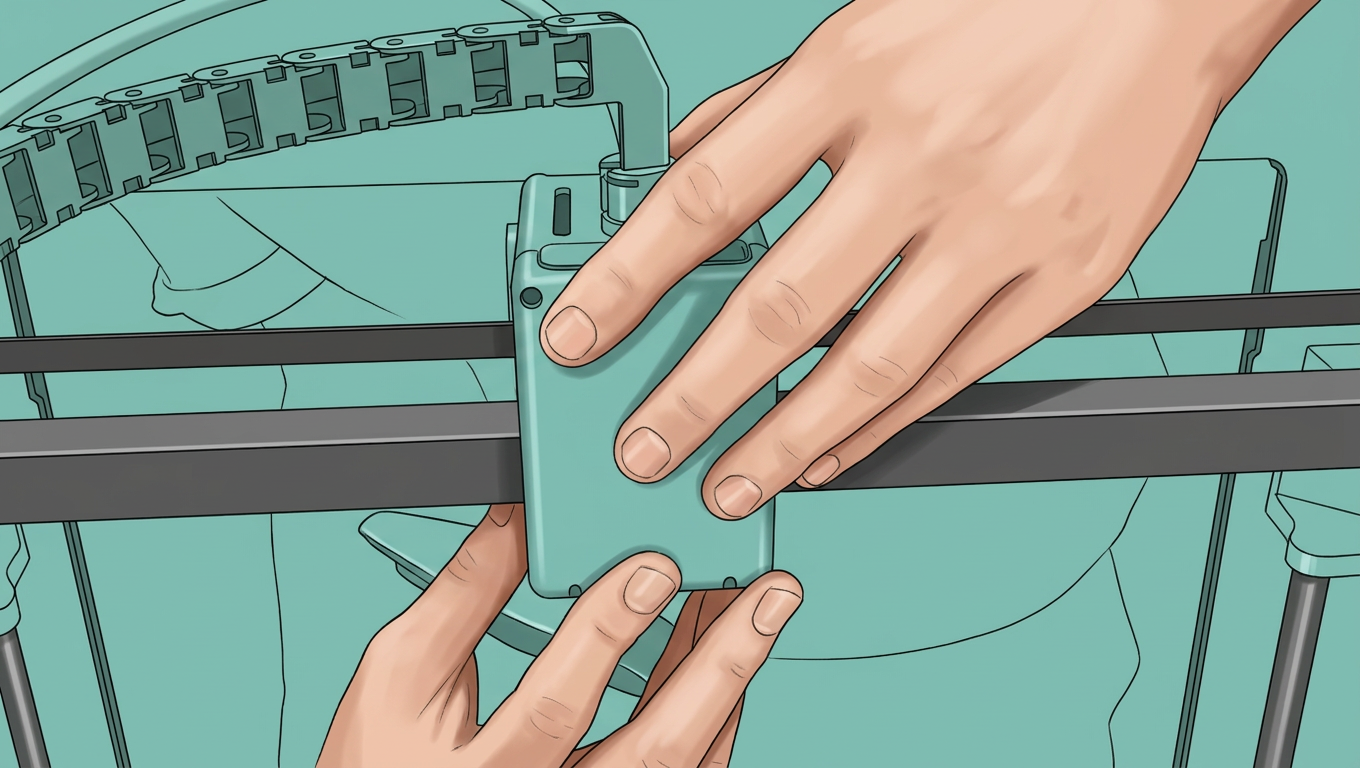

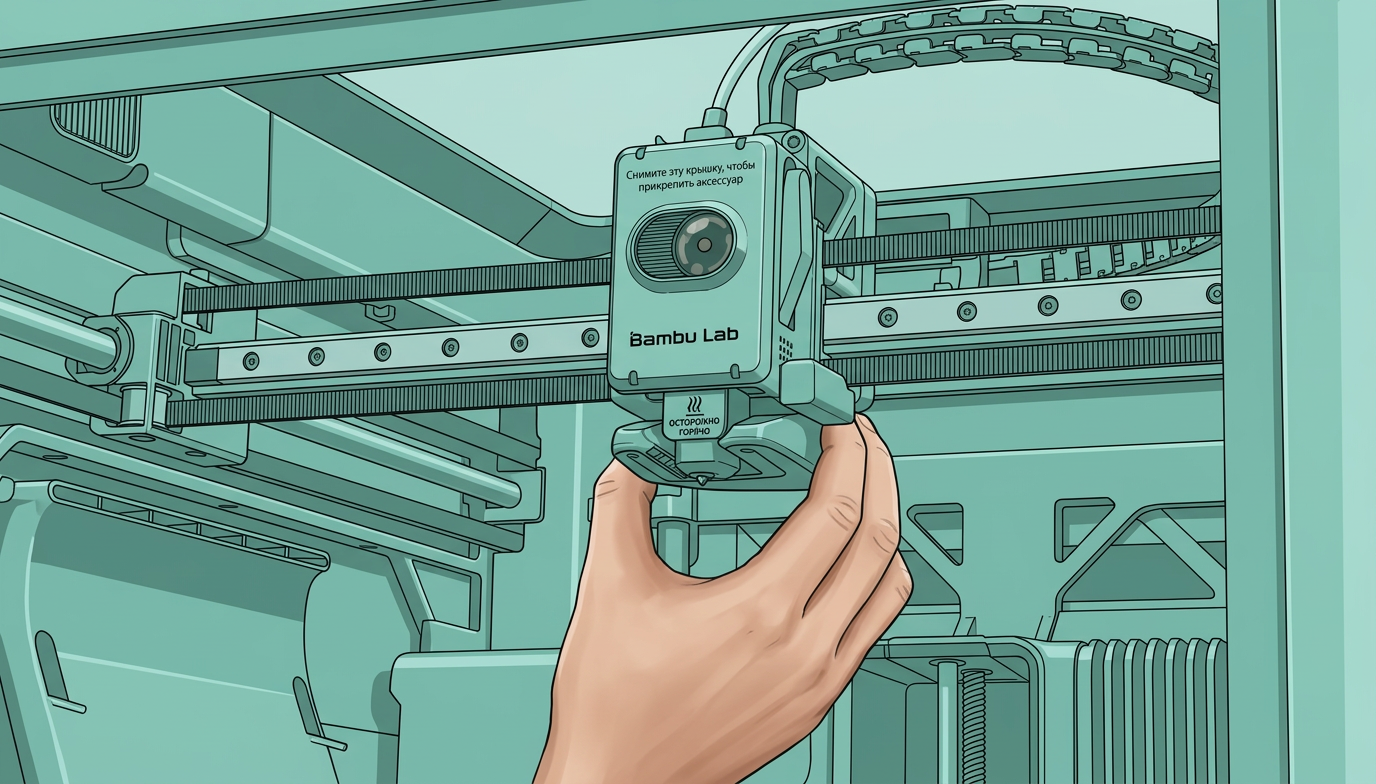

- Установите заднюю крышку инструментальной головки;
- После установки проверьте, что кабель вентилятора обдува детали находится в специальном пазу, чтобы избежать его зажатия рамой задней крышки;

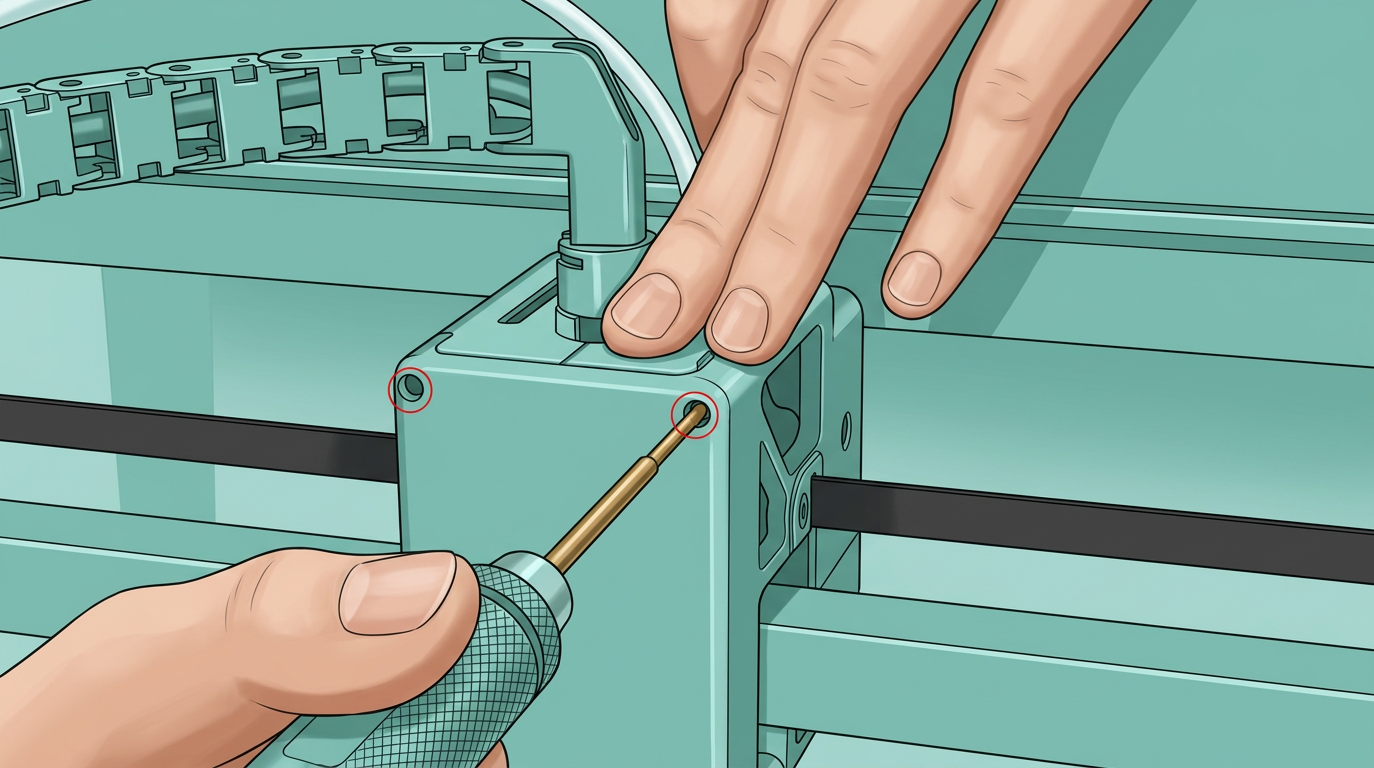

- Закрепите 2 винта фиксации задней крышки.
Шаг 5: Установка вентилятора обдува детали

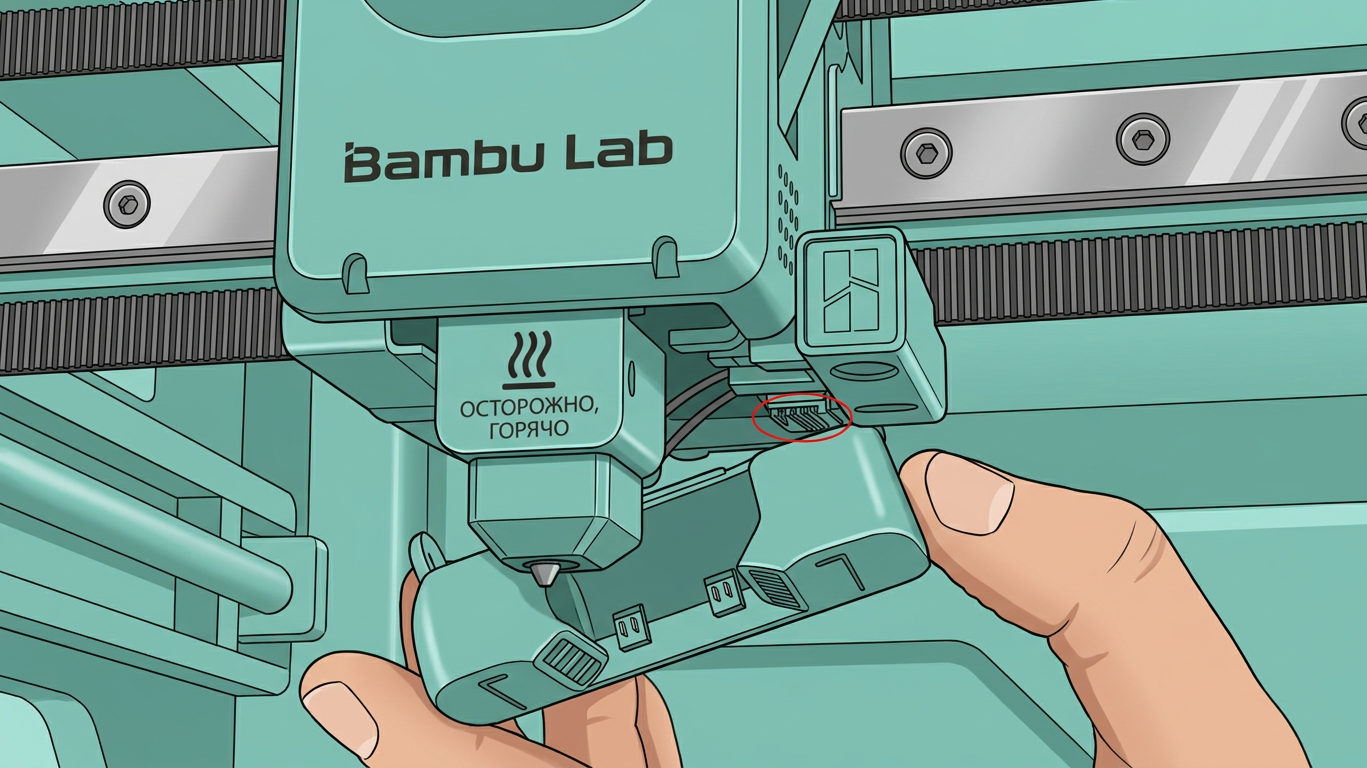

- Совместите с отверстиями для винтов и установите вентилятор обдува детали; при зажиме вентилятора будьте осторожны, чтобы не зажать кабель вентилятора.
Если кабель слишком длинный, вернитесь к шагу 1 руководства по установке, чтобы сначала сложить излишки кабеля.
- Закрепите 3 винта для фиксации вентилятора обдува детали.
Подтверждение работоспособности
Чтобы убедиться, что все работает правильно, установите температуру хотэнда на 100°C. Если настройка успешна, соответствующая температура будет отображена на экране.
Калибровка оборудования
Рекомендуется выполнить полную калибровку принтера после этой операции.
Настоятельно рекомендуетсяочистить текстурированную пластину PEI перед использованиемтак как печатная пластина могла быть загрязнена в процессе.
Возможные проблемы и решения
Если вы столкнулись с проблемами при установке нового нагревательного узла хотэнда, проверьте следующие возможные проблемы и решения:
Температура хотэнда 0°C
Проверьте разъем нагревательного узла хотэнда, чтобы убедиться, что он правильно вставлен. Пожалуйста, обратитесь к
Шаг 5 Подключение кабелей. Штырьки разъема должны быть тщательно выровнены с
платой TH.
Если проблема сохраняется, провод термистора может быть поврежден (белый провод).
Хотэнд не нагревается
Проверьте разъем нагревательного узла хотэнда, чтобы убедиться, что он правильно вставлен. Пожалуйста, обратитесь к
Шаг 5 Подключение кабелей. Штырьки разъема должны быть тщательно выровнены с
платой TH.
Если проблема сохраняется, нагревательный провод может быть поврежден (полупрозрачный провод).
Проблемы первого слоя
Убедитесь, что винты нагревательного узла хотэнда затянуты и функция выравнивания стола включена перед началом печати.
Пожалуйста, обратитесь кПроблемы и решения качества печати первого слоя серии H2Sдля получения дополнительной информации о связанных проблемах и решениях.
