der" id="extruder-motor">Двигатель экструдера

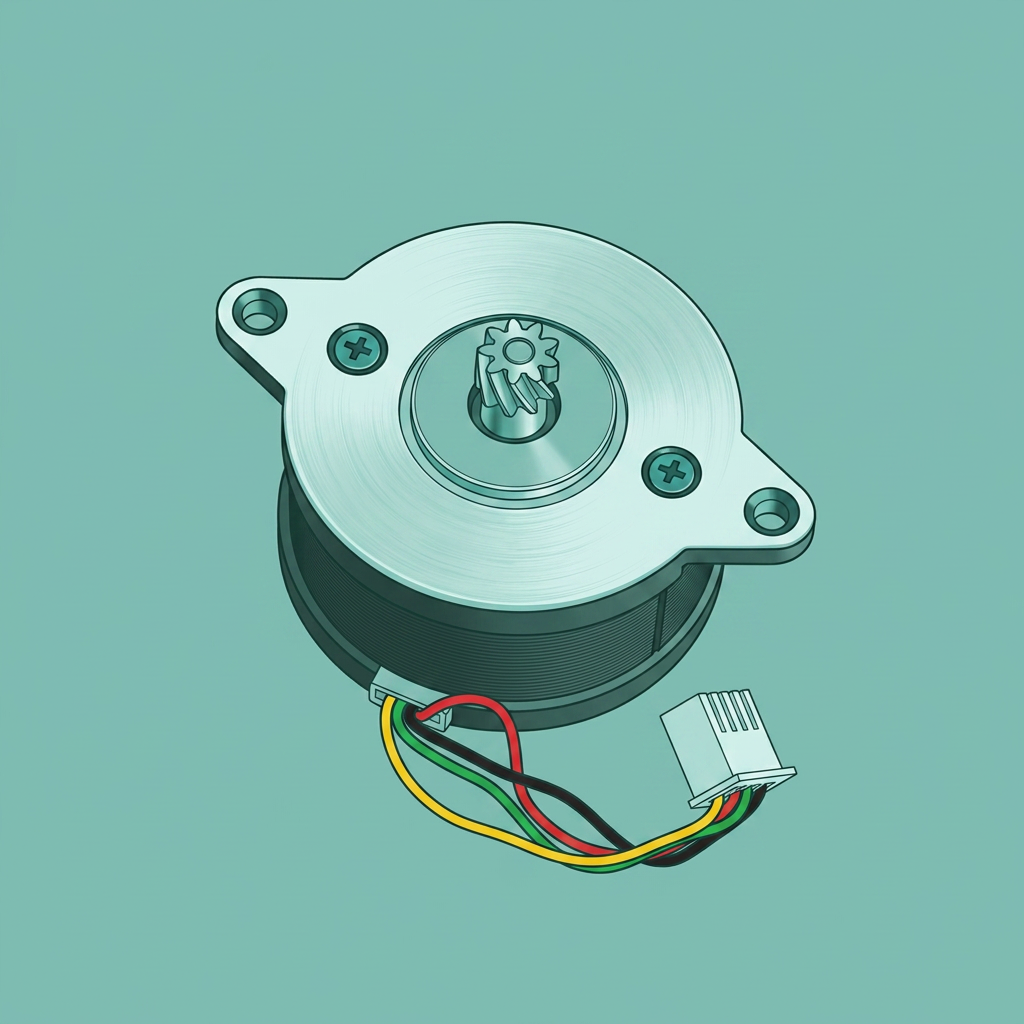

Двигатель экструдера, установленный на инструментальной головке, приводит в движение экструдер. Это круглый шаговый двигатель серии 36.
Когда использовать?
- Двигатель поврежден и не функционирует.
- Команда послепродажного обслуживания подтвердила неисправность двигателя экструдера путем анализа логов.
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывая повреждение электроники и создавая угрозу безопасности.
Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по выполнению этого руководства,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Необходимые инструменты и материалы
- Новый двигатель экструдера
- Шестигранный ключ H2.0/H1.5
- Плоский пинцет
- 20 минут
Снятие двигателя экструдера
Шаг 1: Снятие сборки платы TH
Вы можете обратиться к этой Wiki для снятия сборки платы TH:Руководство по замене платы инструментальной головки - P1P/P1S
 |
 |
Шаг 2: Откручивание винтов
Открутите 8 винтов шестигранным ключом H2.0 последовательно.

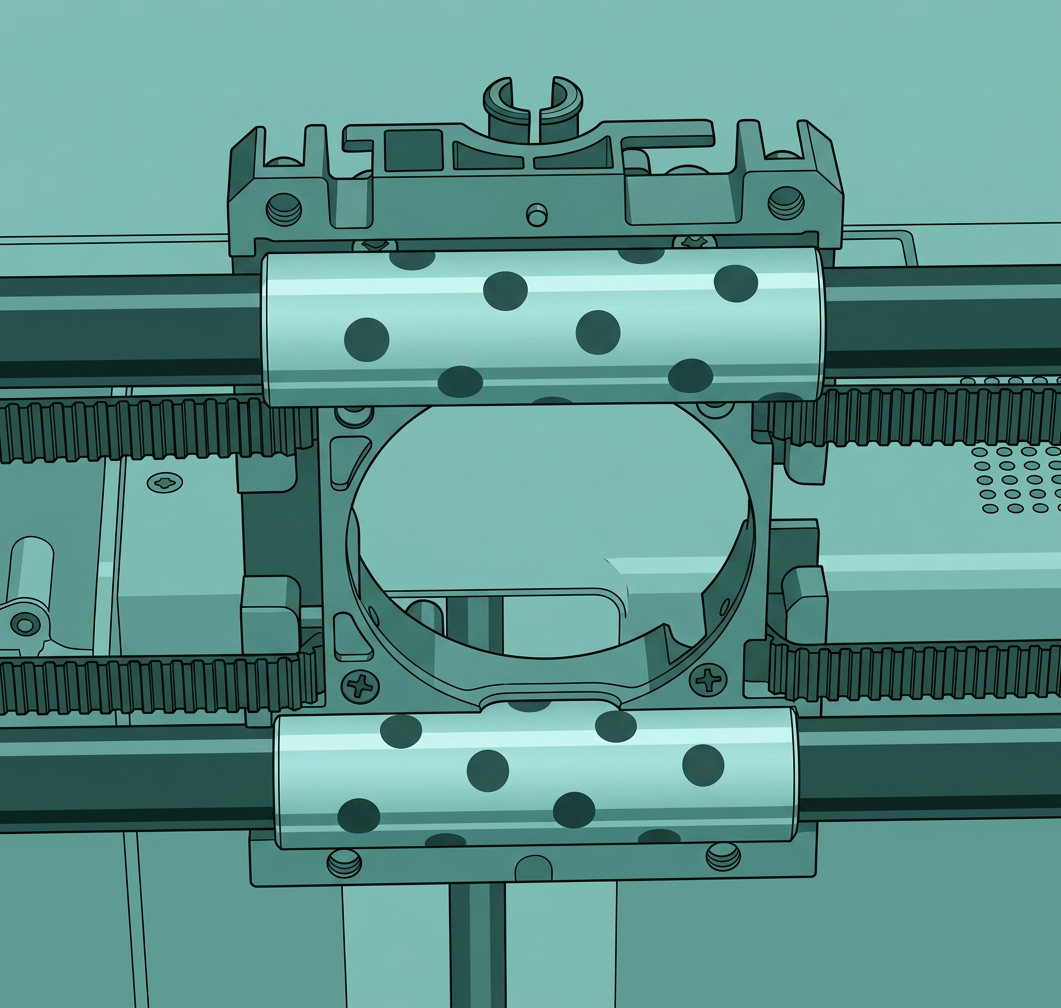

Шаг 3: Снятие передней каретки инструментальной головки (включая экструдер)
Снимите переднюю каретку инструментальной головки (включая экструдер).
 |
 |

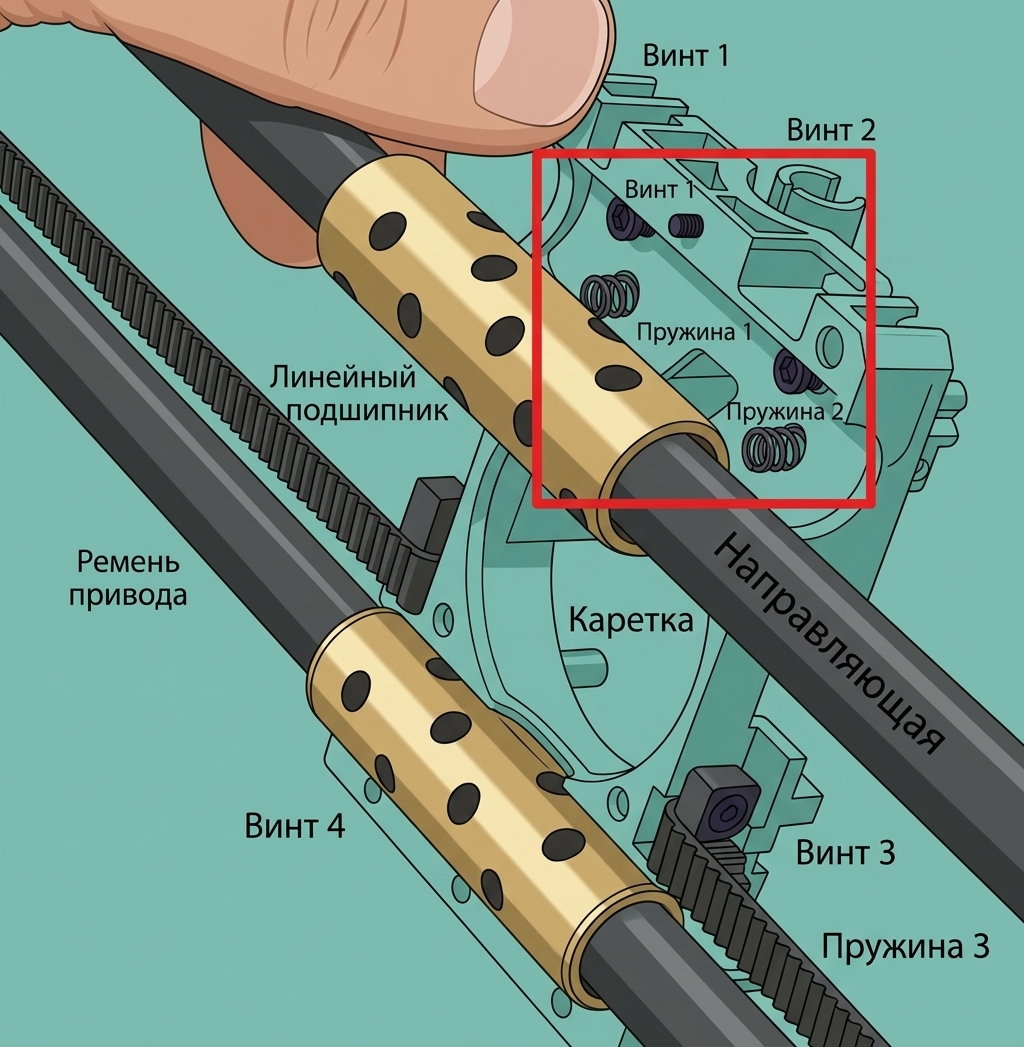

Примечание: На задней крышке слайдера инструментальной головки в верхней части медной гильзы закреплены четыре пружины, чтобы предотвратить его падение.

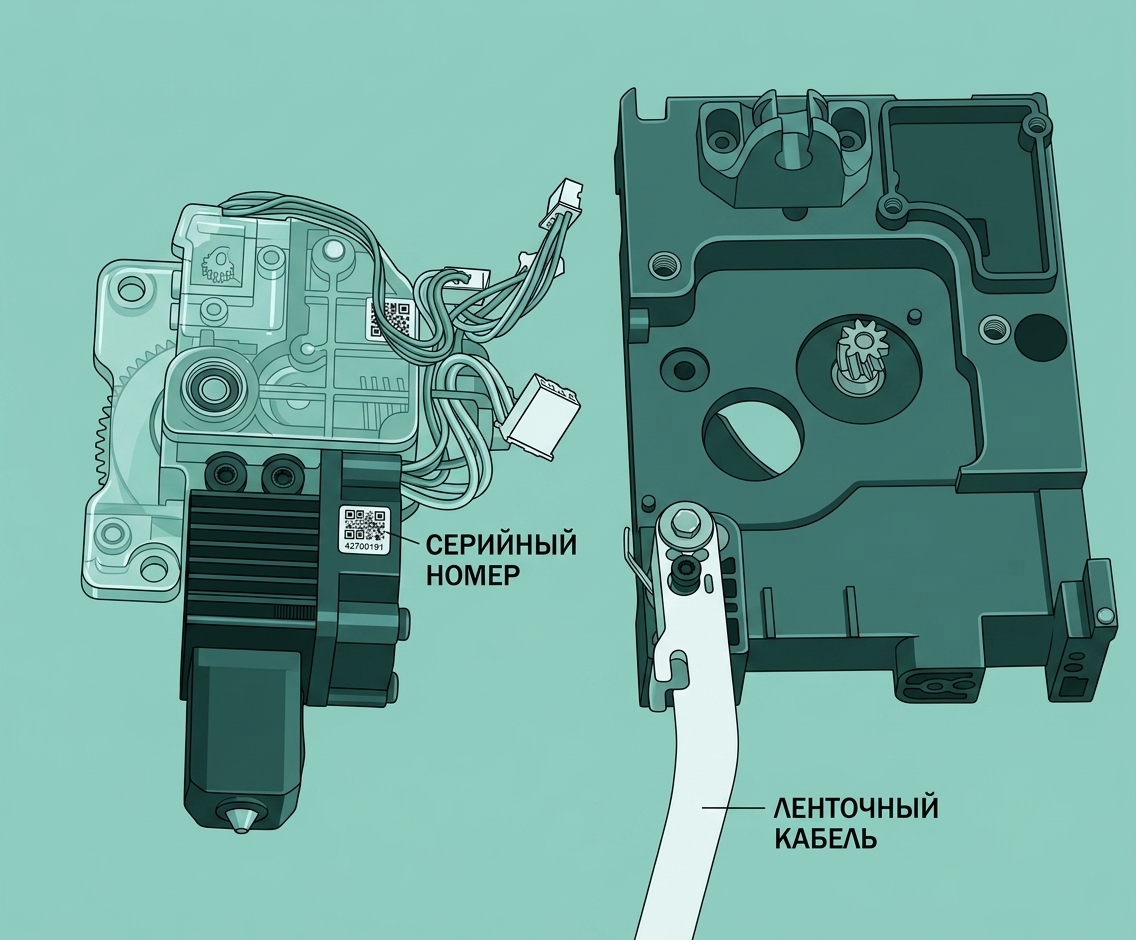

Шаг 4: Снятие экструдера
Открутите 3 винта шестигранным ключом H2.0 и снимите экструдер и хотенд.
 |
 |

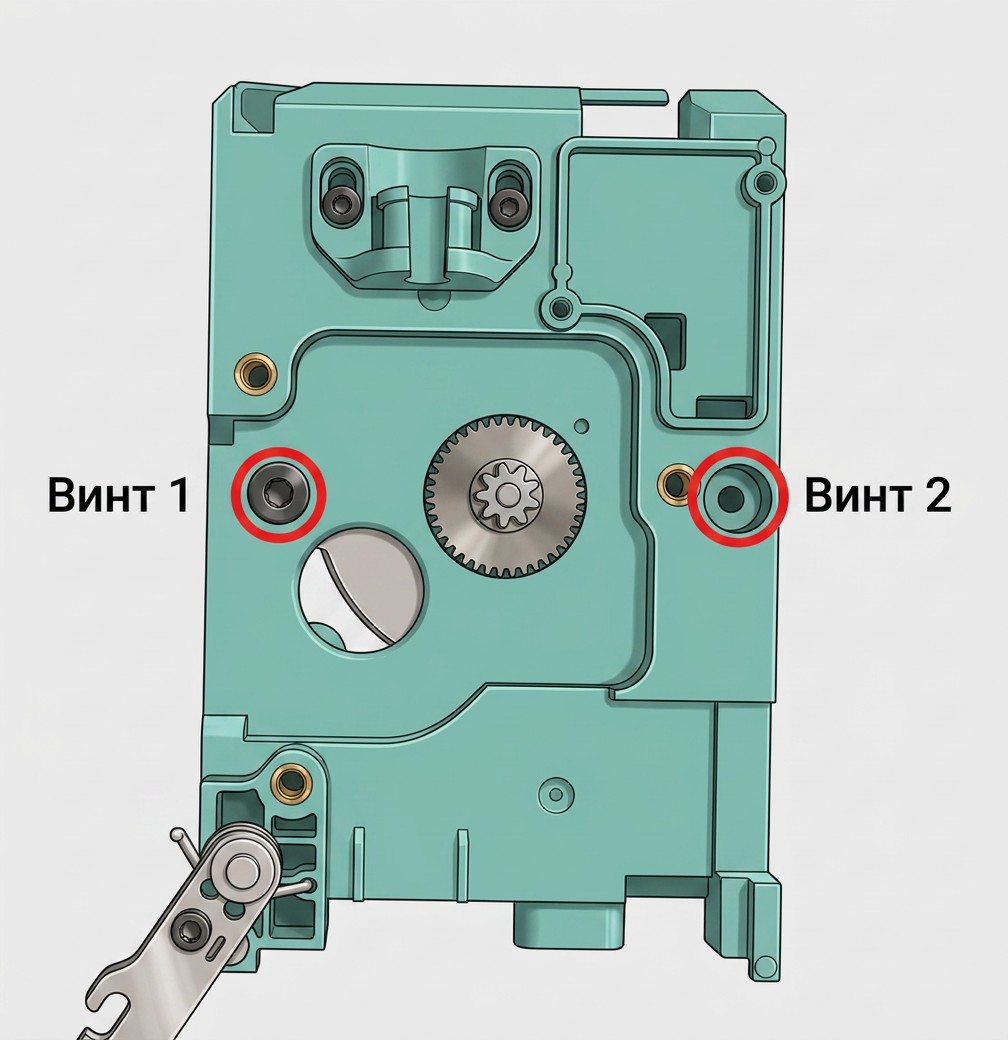

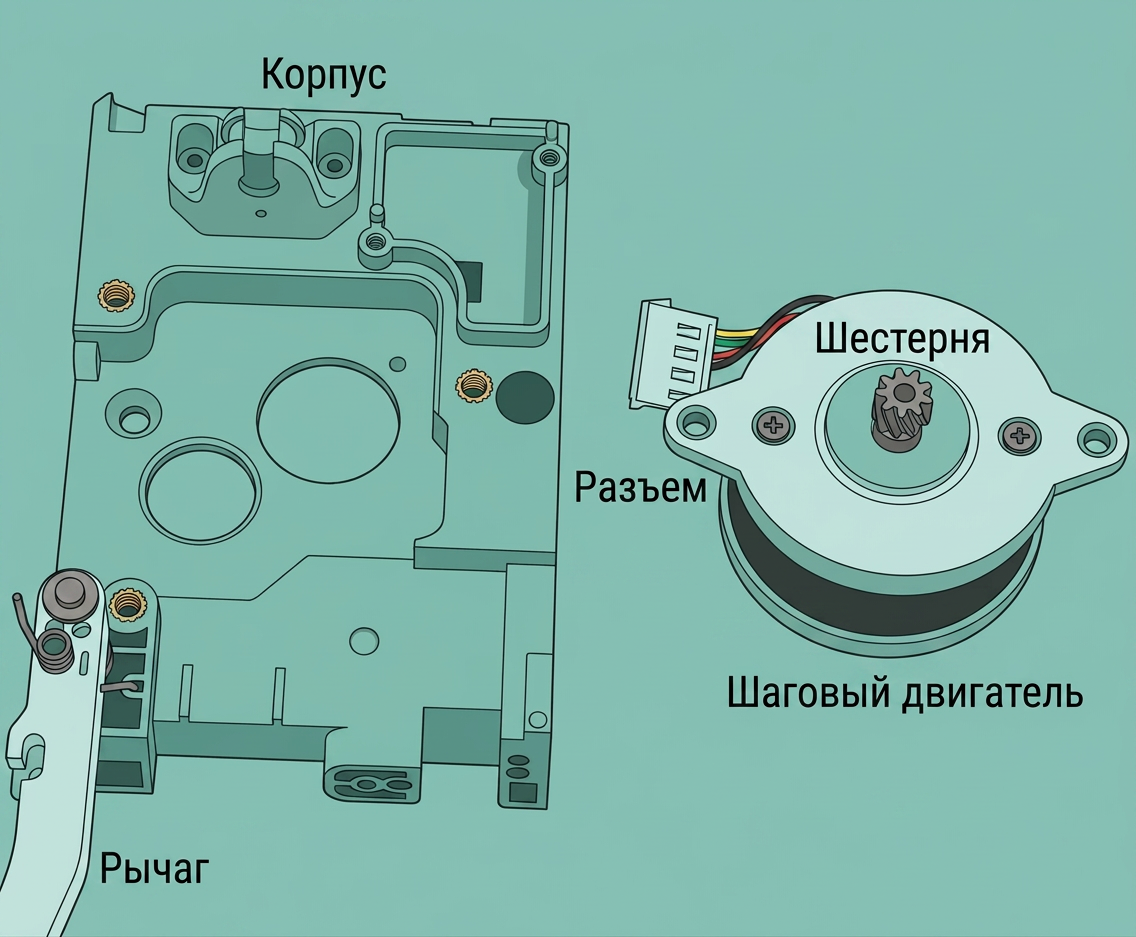

Шаг 5: Снятие двигателя экструдера
Открутите 2 винта шестигранным ключом H2.0 и снимите двигатель экструдера.
 |
 |
Установка двигателя экструдера

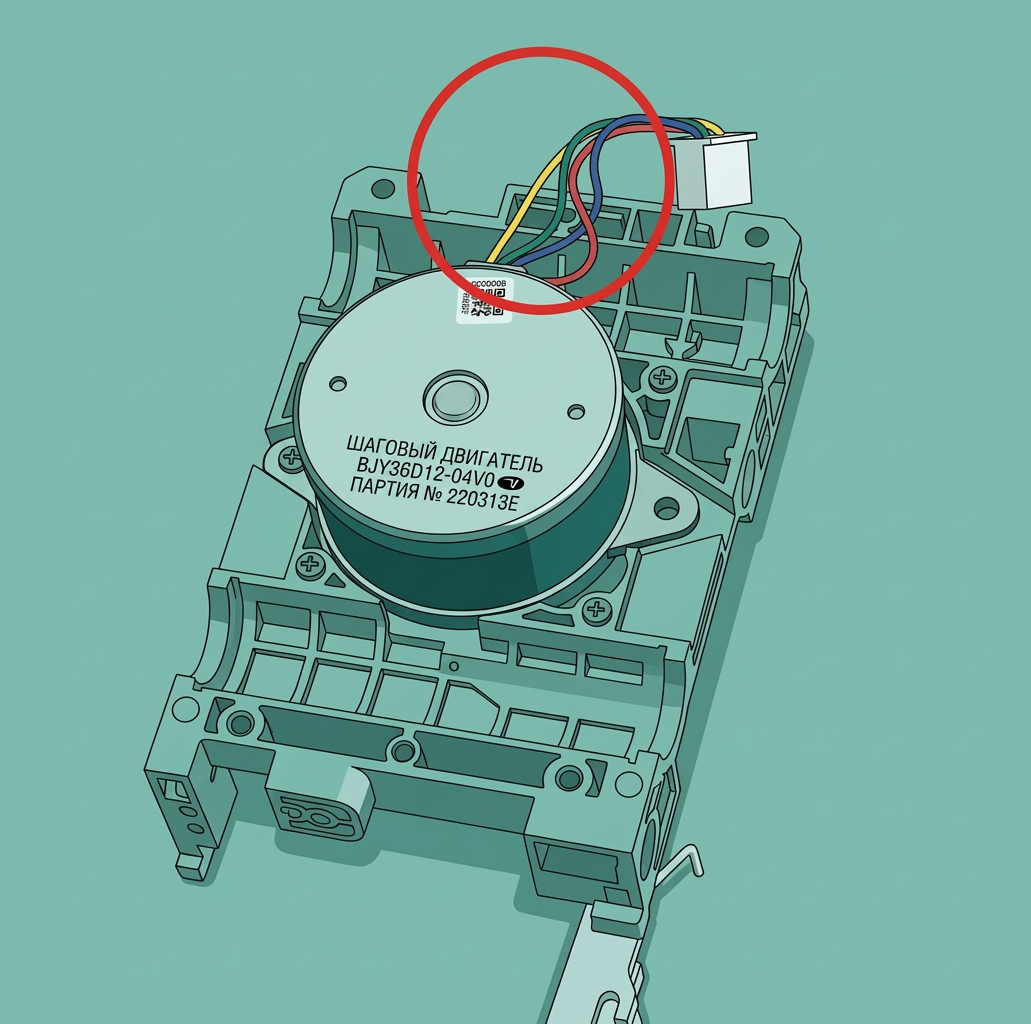

Шаг 1: Установка двигателя экструдера
Установите новый двигатель экструдера на переднюю крышку слайдера, убедившись, что кабель двигателя расположен сверху. Затем закрепите двигатель, затянув 2 винта.
 |
|

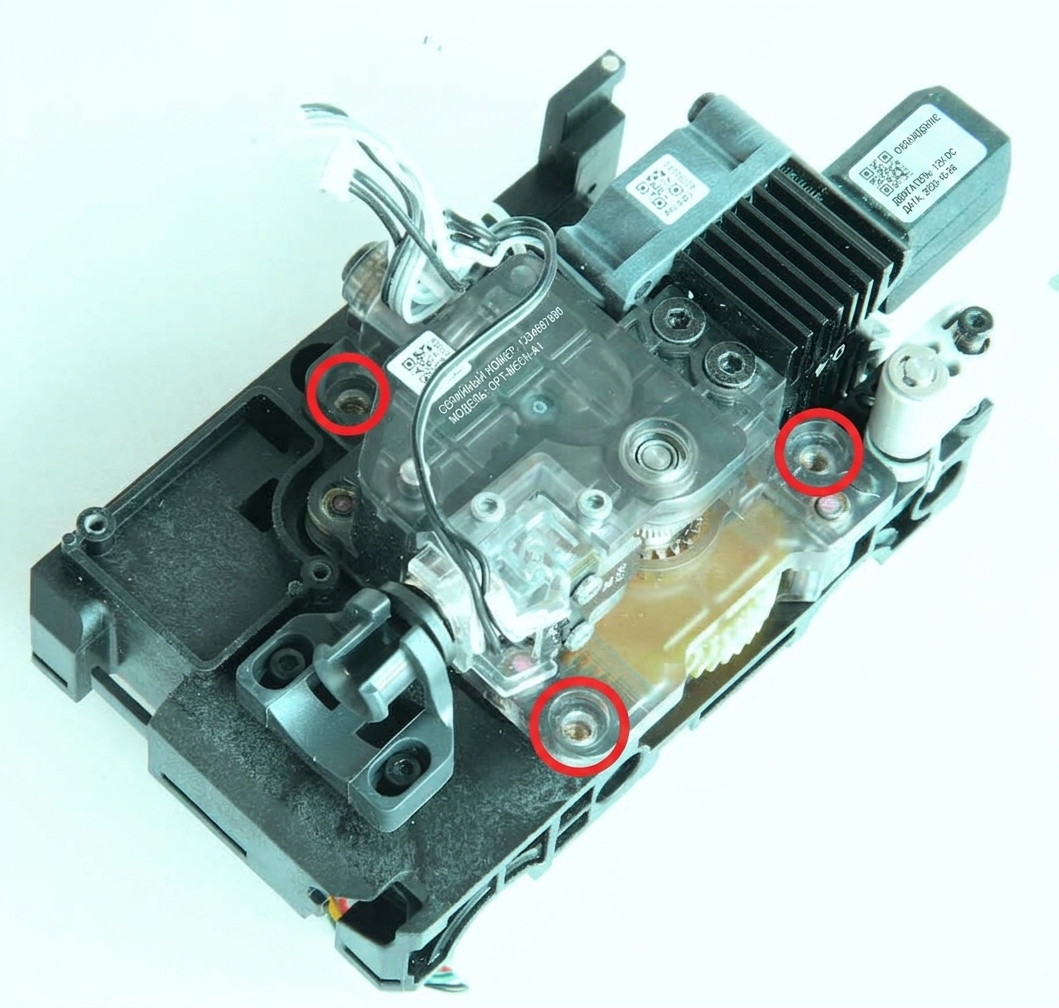

Шаг 2: Установка экструдера
Установите экструдер и хотенд вместе на переднюю крышку слайдера, затем закрепите их 3 винтами.

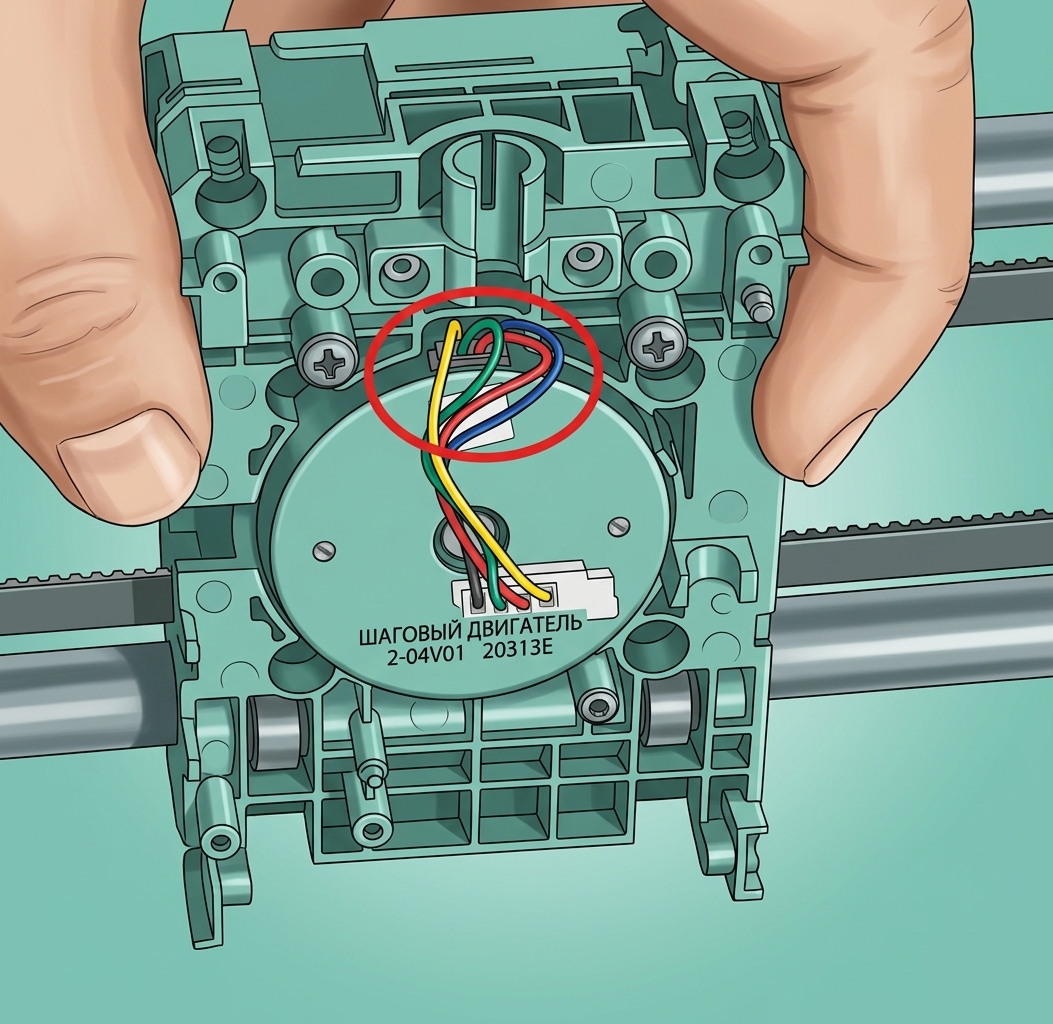

Шаг 3: Установка передней каретки

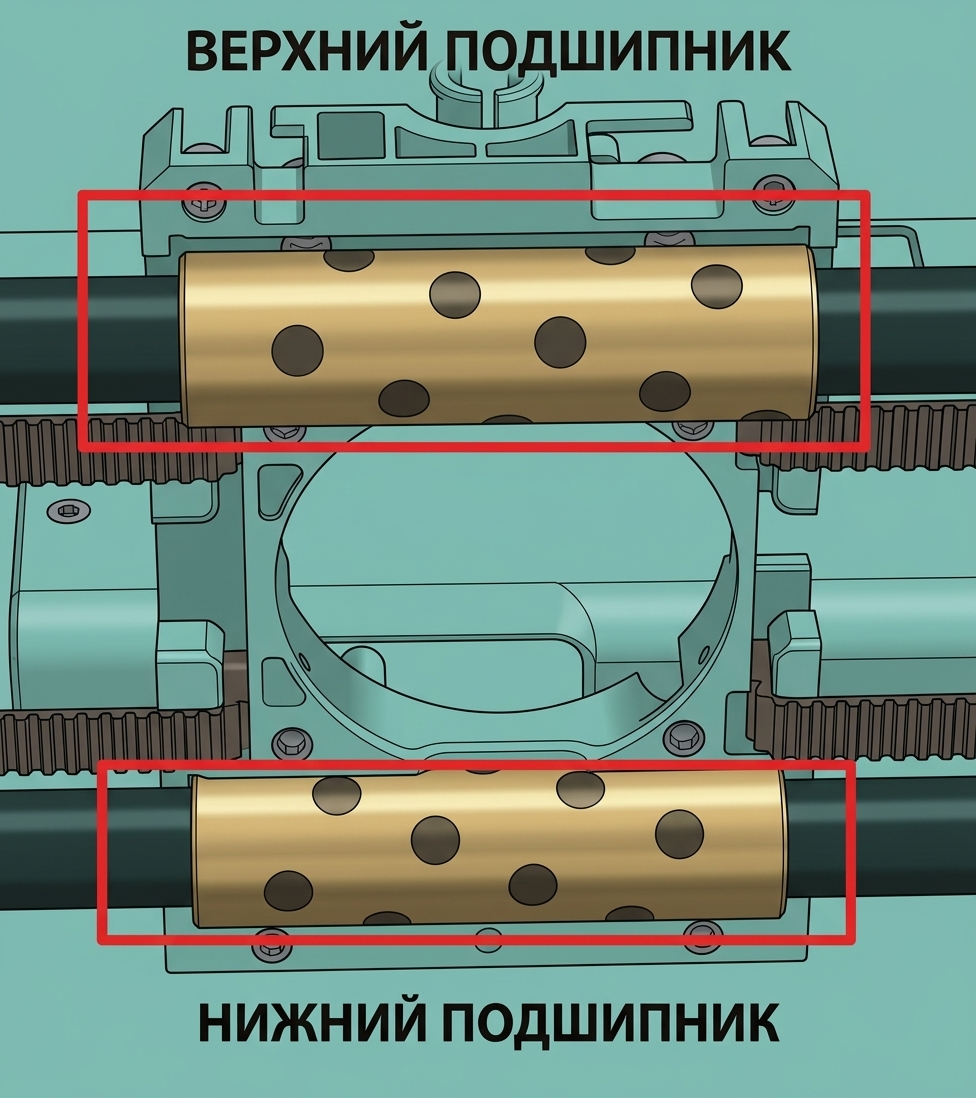

Перед установкой убедитесь, что пружины правильно расположены и обе медные гильзы вставлены в соответствующие пазы на задней крышке слайдера. Затем аккуратно установите переднюю каретку с двигателем экструдера, осторожно не зажимая кабель двигателя.
 |
 |
Шаг 4: Установка винтов

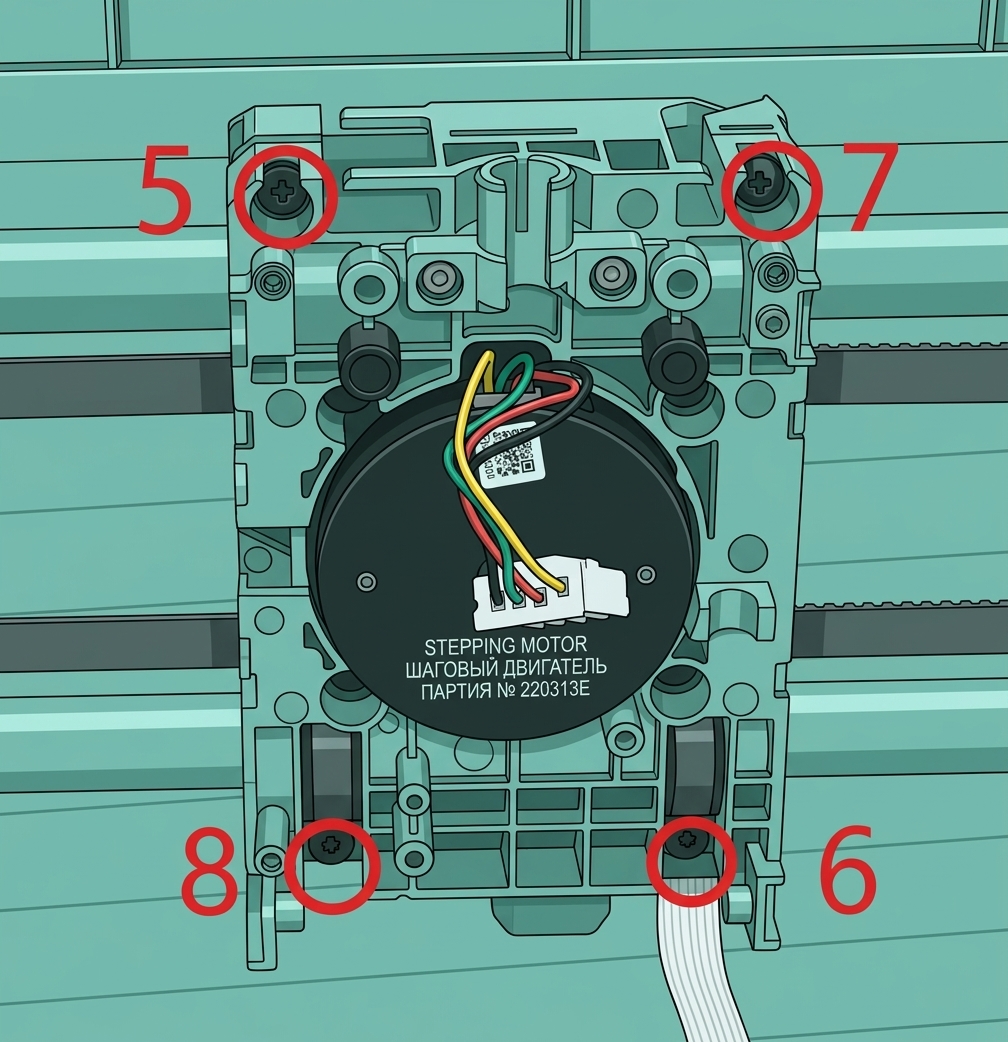

Закрепите винты для фиксации передней каретки. Пожалуйста, затягивайте винты в порядке 1~8, как показано на рисунке ниже.
 |
 |
Шаг 5: Установка сборки платы TH
Вы можете обратиться к этой Wiki для установки сборки платы TH:Руководство по замене платы инструментальной головки - P1P/P1S
Шаг калибровки после операции

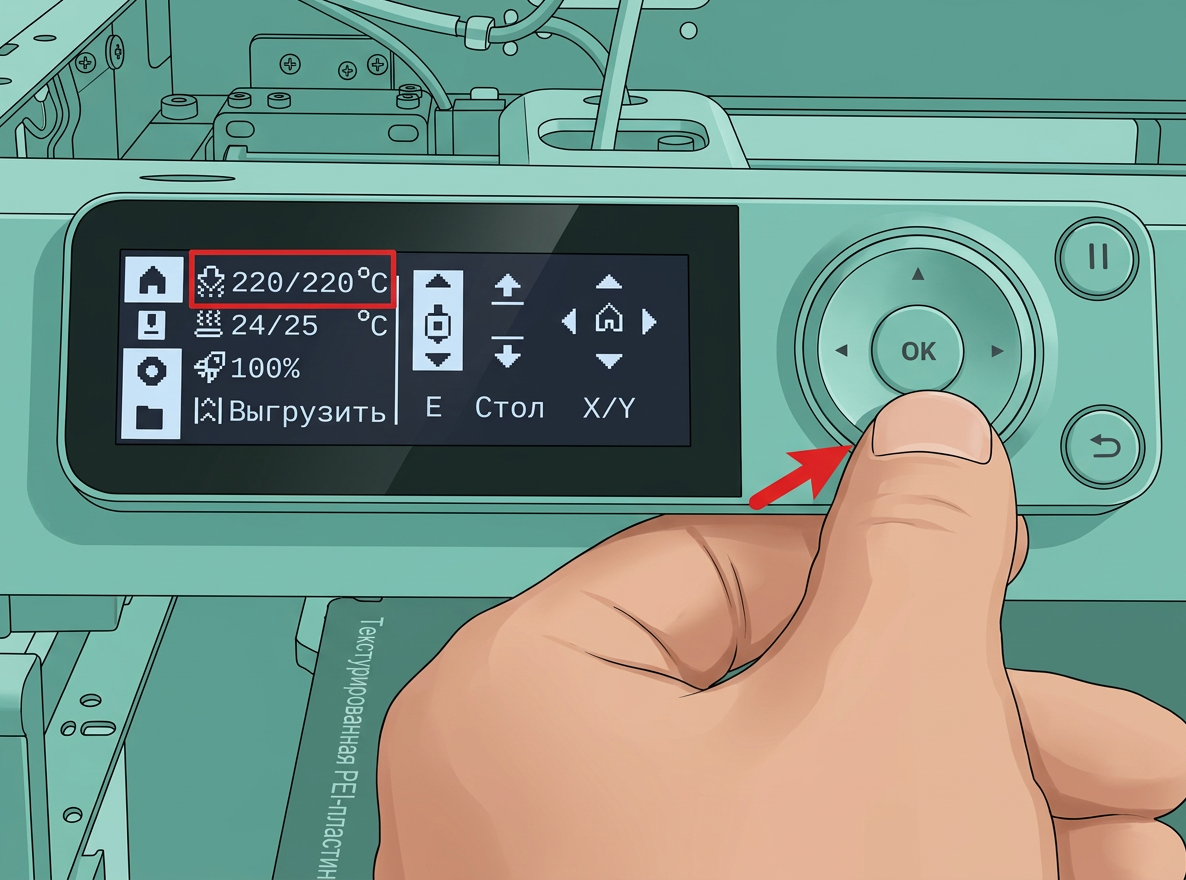

Подключите питание, включите принтер и выполните операцию ручной загрузки и выгрузки. Если нет аномалий, это означает, что операция прошла успешно.
 |
 |
Если возникла аномалия, следуйте шагам, чтобы проверить, есть ли проблема с сборкой. После устранения неполадок снова запустите самодиагностику устройства. Если проблема сохраняется, свяжитесь с командой технической поддержки для дальнейшей помощи.
