Меры предосторожности:
Пожалуйста, строго следуйте последовательности разборки, описанной в этой статье. Особенно перед снятием крышки экструдера убедитесь, что сначала вы сняли датчик филамента экструдера (обращайтесь осторожно, чтобы не тянуть слишком сильно), так как несоблюдение этого может привести к обрыву проводов датчика.
 h2s_maintenance_damage2.png" width="800"/> |
 |
|---|
Когда использовать
Неисправность шестерни экструдера.
Необходимые инструменты и материалы
- Новая шестерня экструдера
- Шестигранные ключи H2.0 и H1.5
- Двусторонний скотч (рекомендуется)
- 20 минут

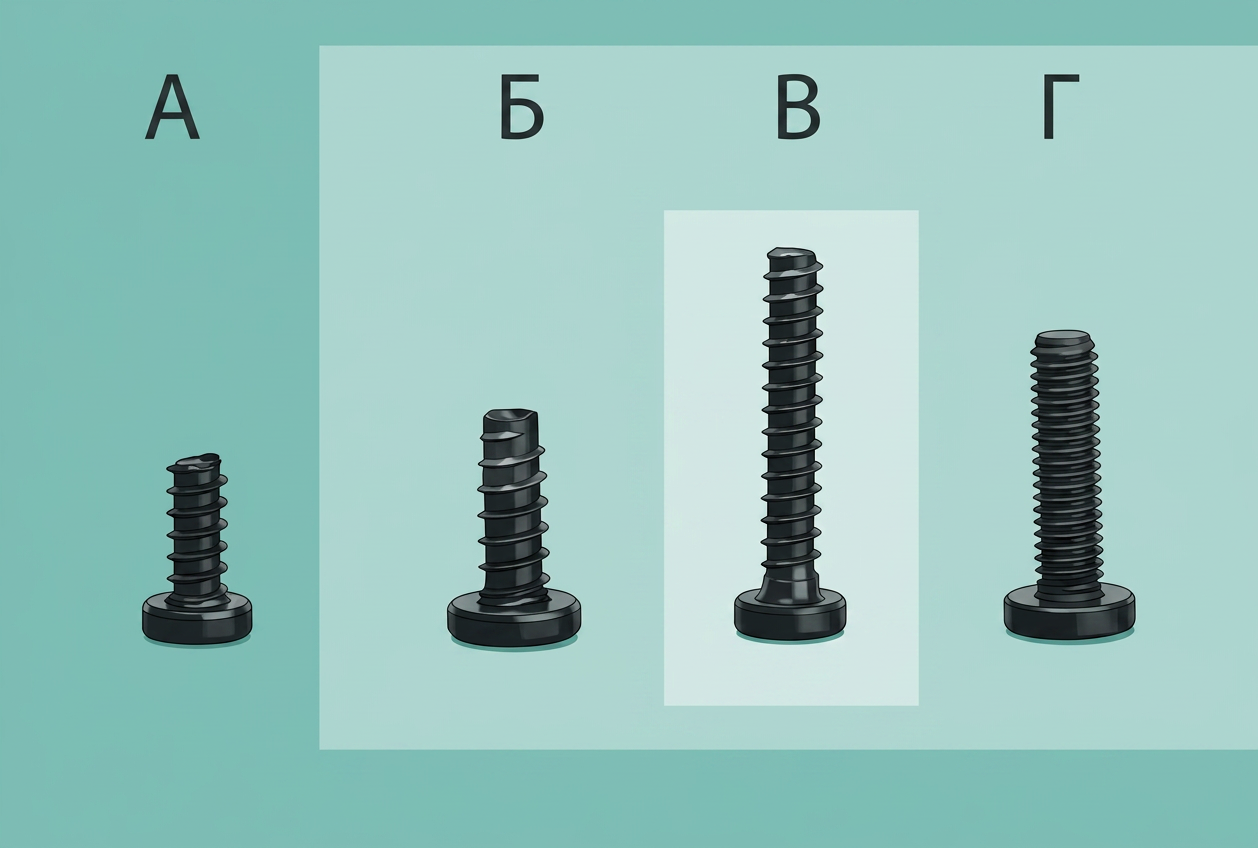

Список винтов
- Винт A: 2 винта для датчика филамента, BT2x6
- Винт B: 4 винта для крепления передней крышки блока экструдера, BT3x8
- Винт C: 1 винт для рукоятки ножа, BT2.6x14.5
- Винт D: 1 боковой винт для экструдера, BT3x12
Предупреждение о безопасности
ВАЖНО!
Перед выполнением любого обслуживания принтера или его электронных компонентов (включая кабели инструментальной головки),выключите принтер и отключите питаниечтобы избежать коротких замыканий, которые могут привести к повреждению электронных устройств и создать угрозу безопасности.
При обслуживании или устранении неполадок принтера сначала проверьте температуру хотэнда и нагревательного стола. Избегайте работы при высоких температурах. Если работа при высоких температурах необходима, наденьте теплозащитные перчатки для обеспечения безопасного и эффективного обслуживания.
Если у вас возникли вопросы по этому руководству, пожалуйста,нажмите, чтобы подать заявку в службу поддержки, и мы оперативно ответим, чтобы предоставить необходимую вам помощь.
Инструкции по разборке
Шаг 1: Снимите хотэнд
См.это руководстводля снятия хотэнда.

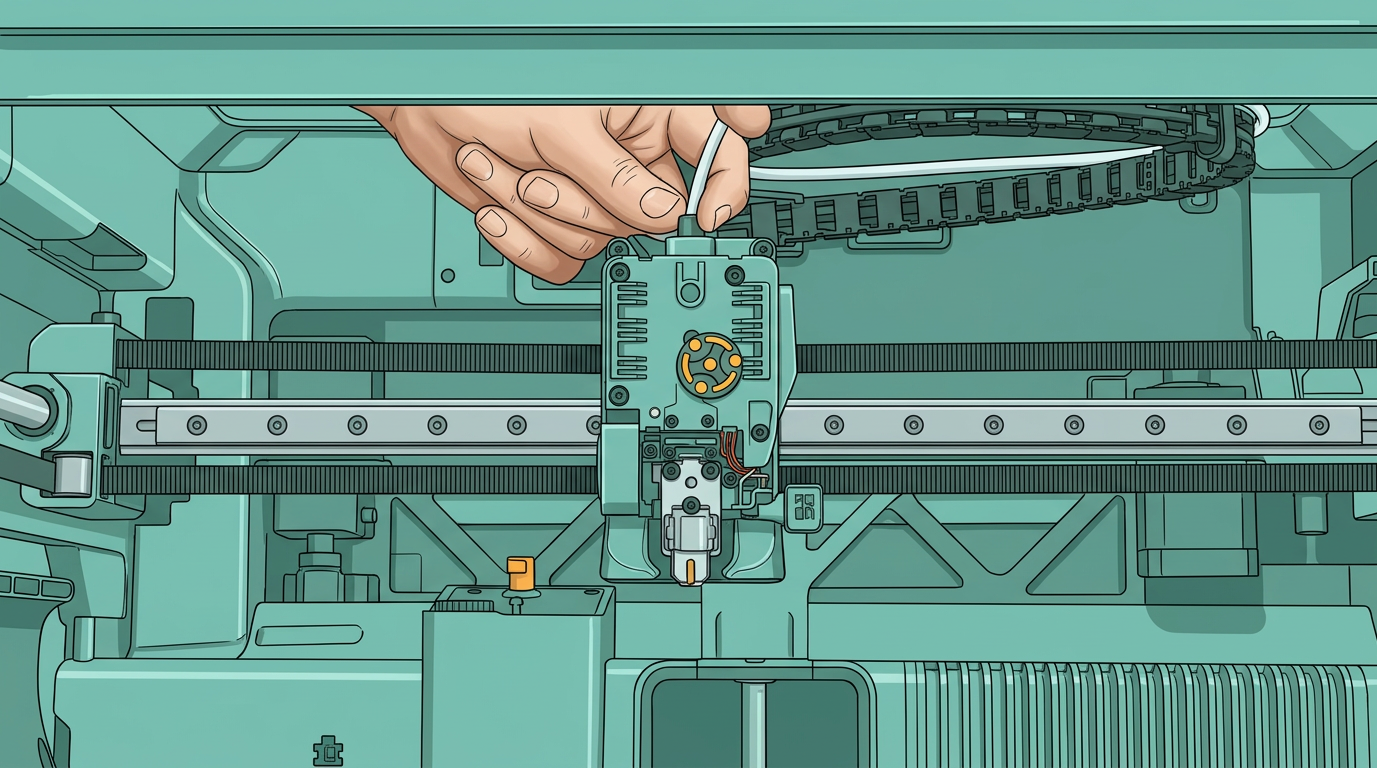

Шаг 2: Отсоедините ПТФЭ-трубку

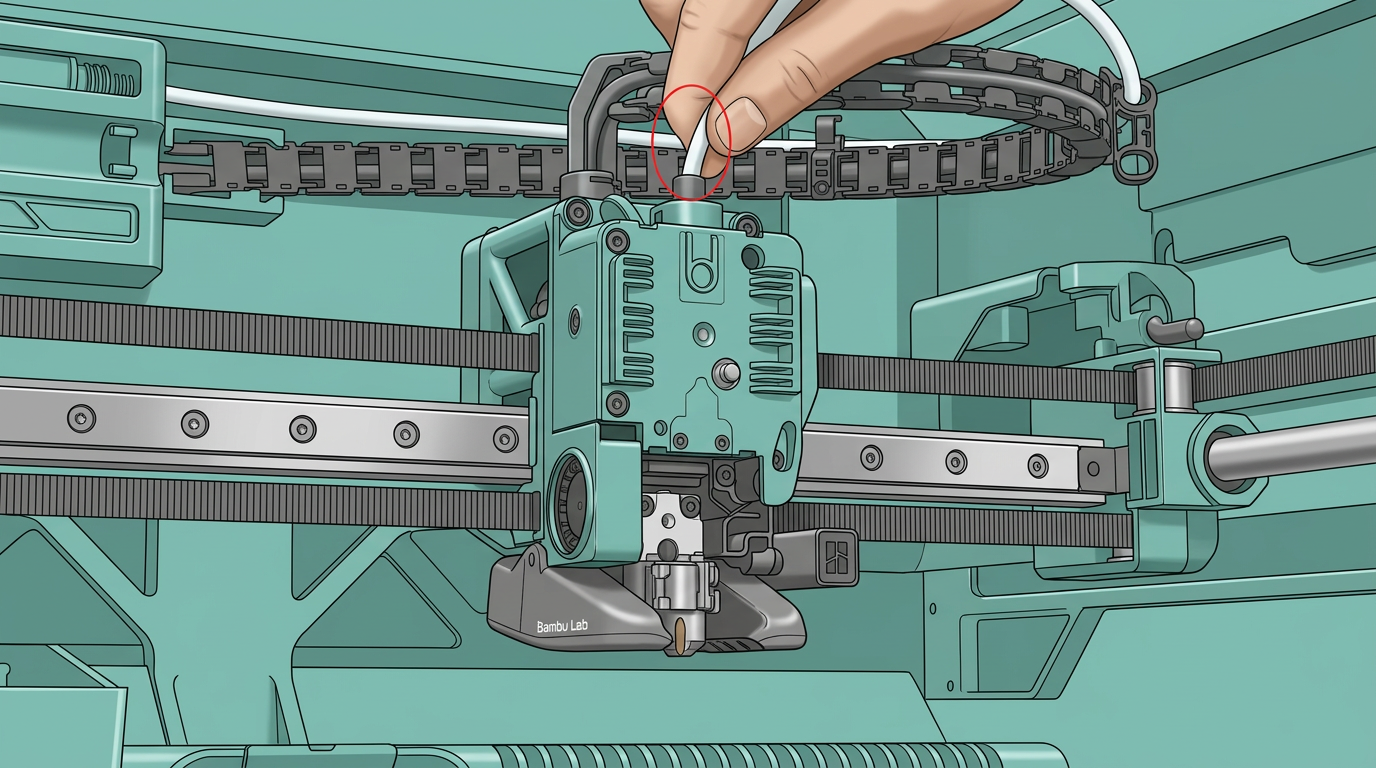

Нажмите на пневматический разъем, чтобы отсоединить ПТФЭ-трубку;

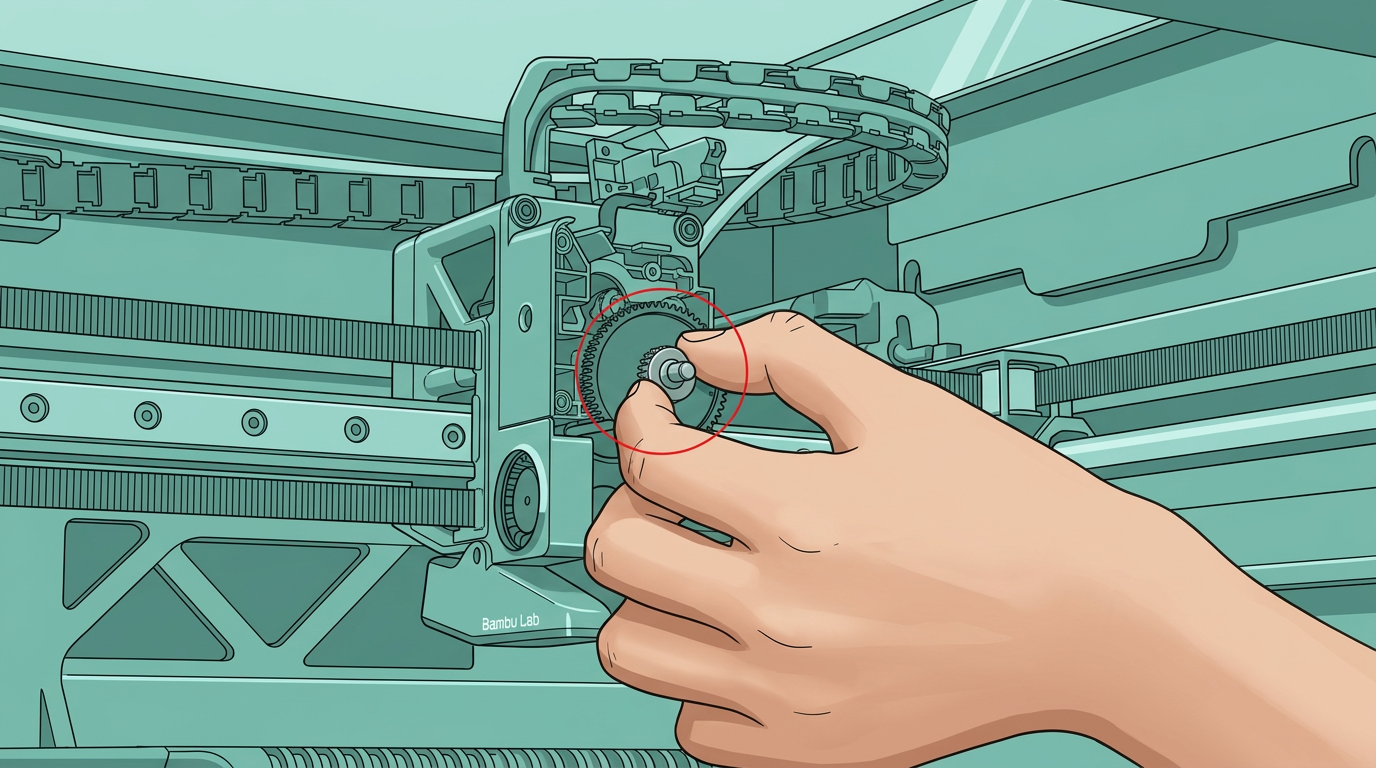

Шаг 3: Снимите вращающееся колесо
Поверните вращающееся колесо и снимите его.

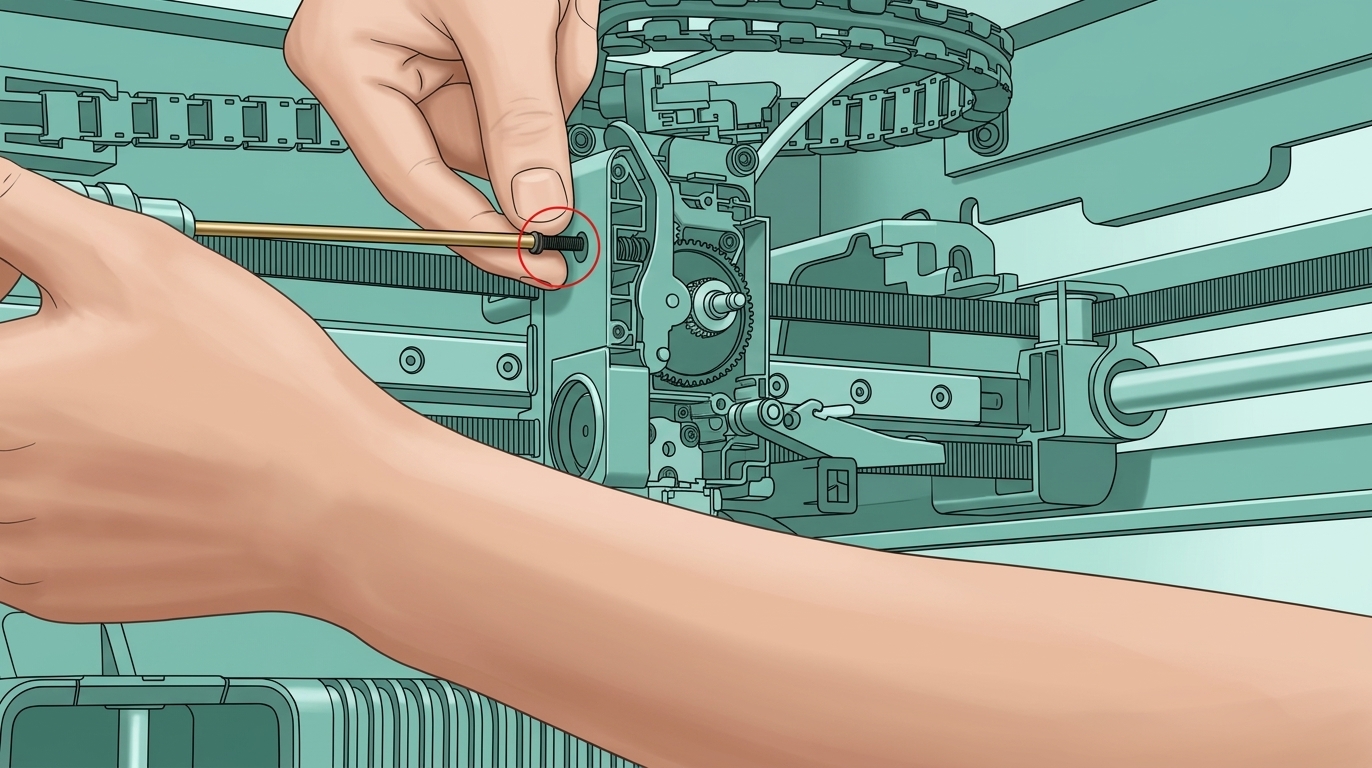

Шаг 4: Ослабьте рукоятку ножа
Удерживайте рукоятку ножа и используйте отвертку для удаления 1 винта. После полного удаления винта аккуратно отпустите рукоятку ножа и дайте ей свободно повиснуть.

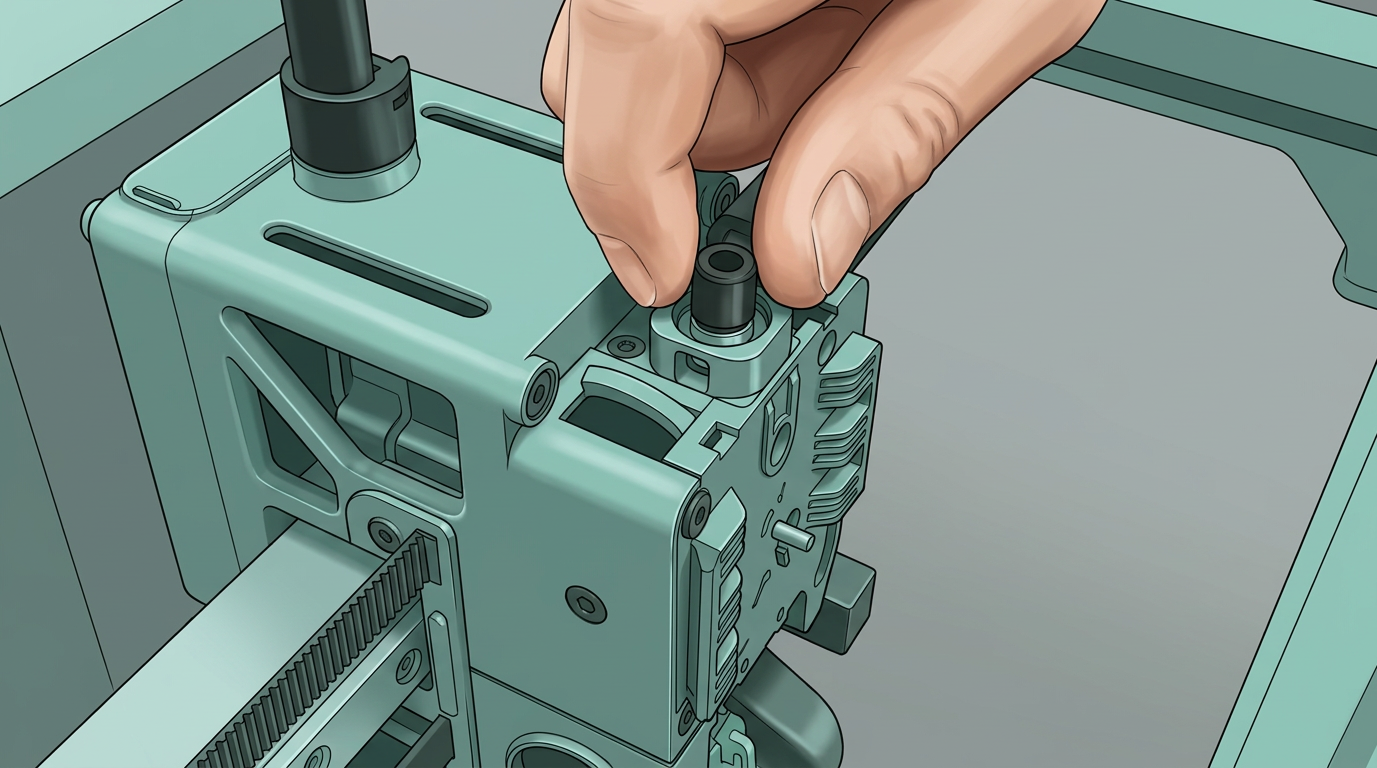

Шаг 5: Снимите датчик филамента

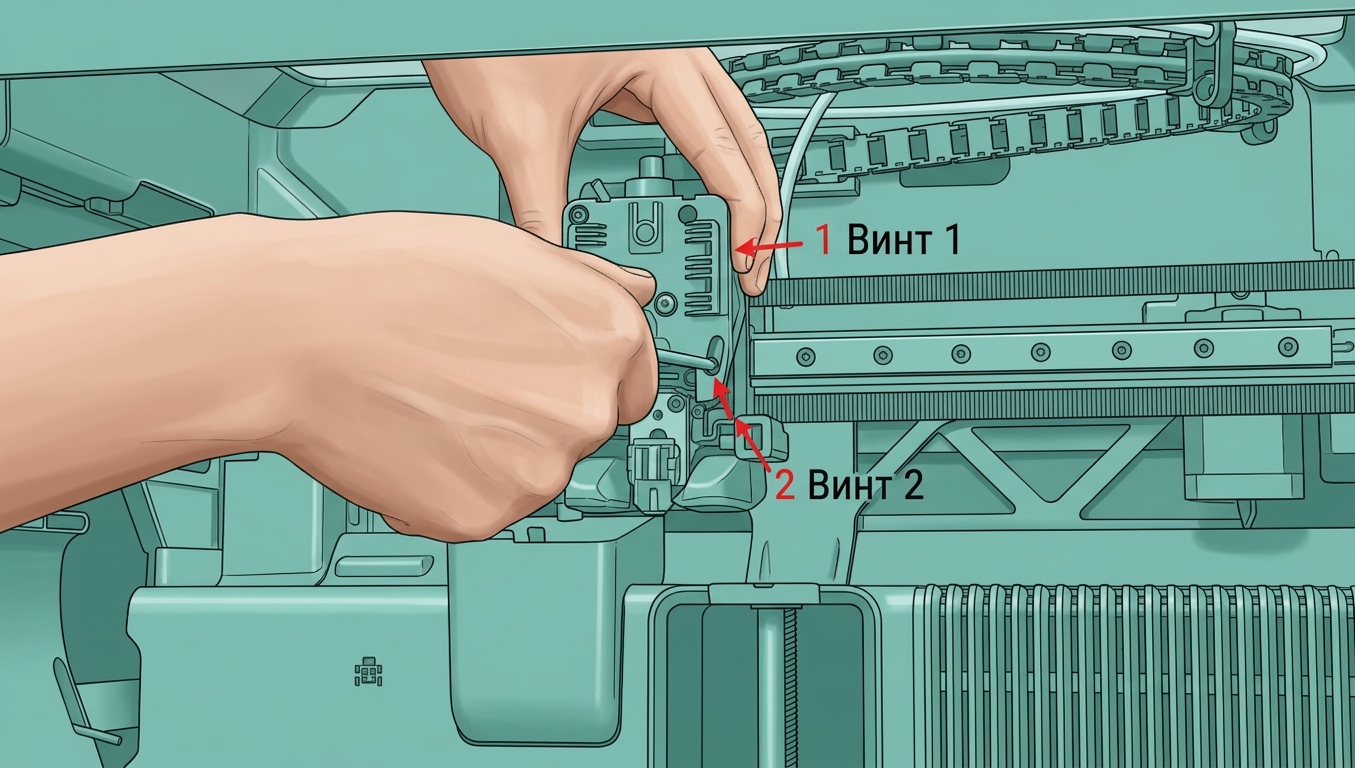

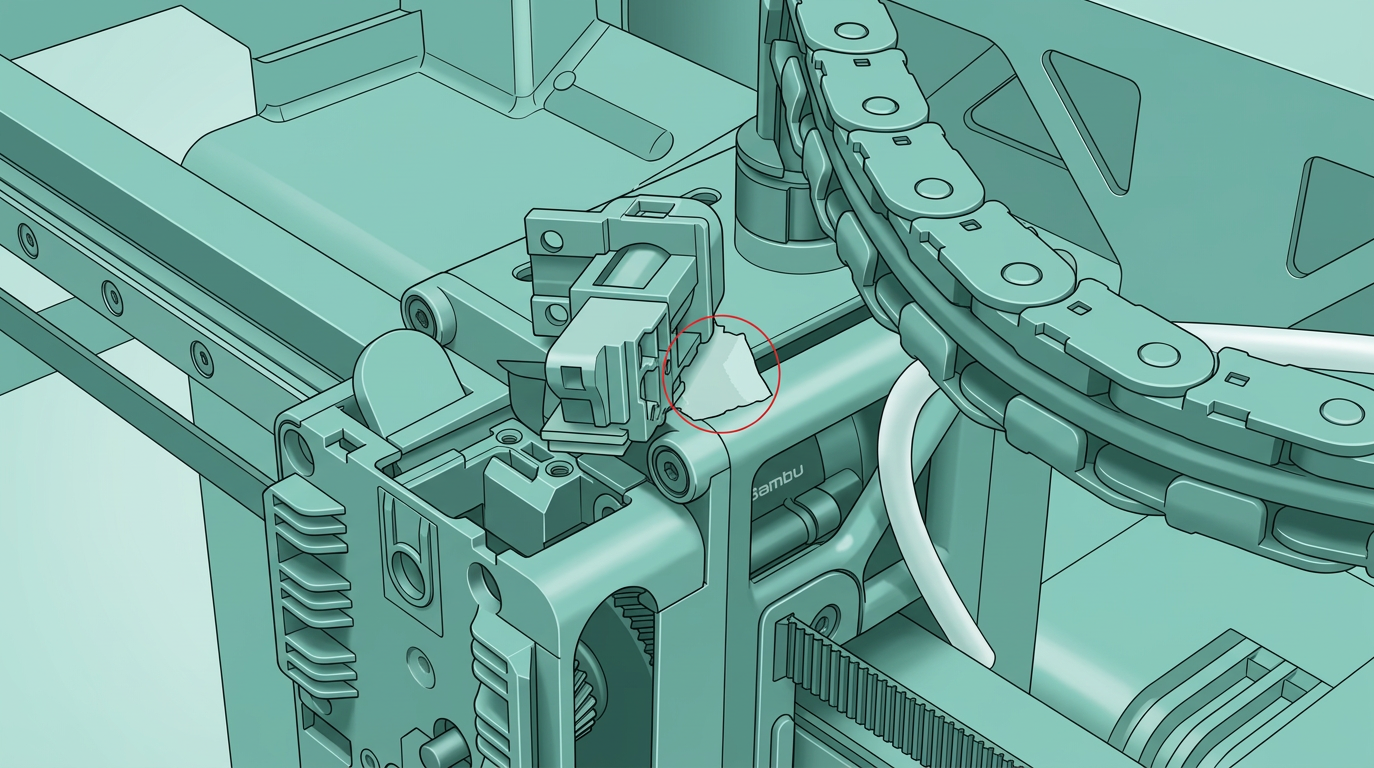

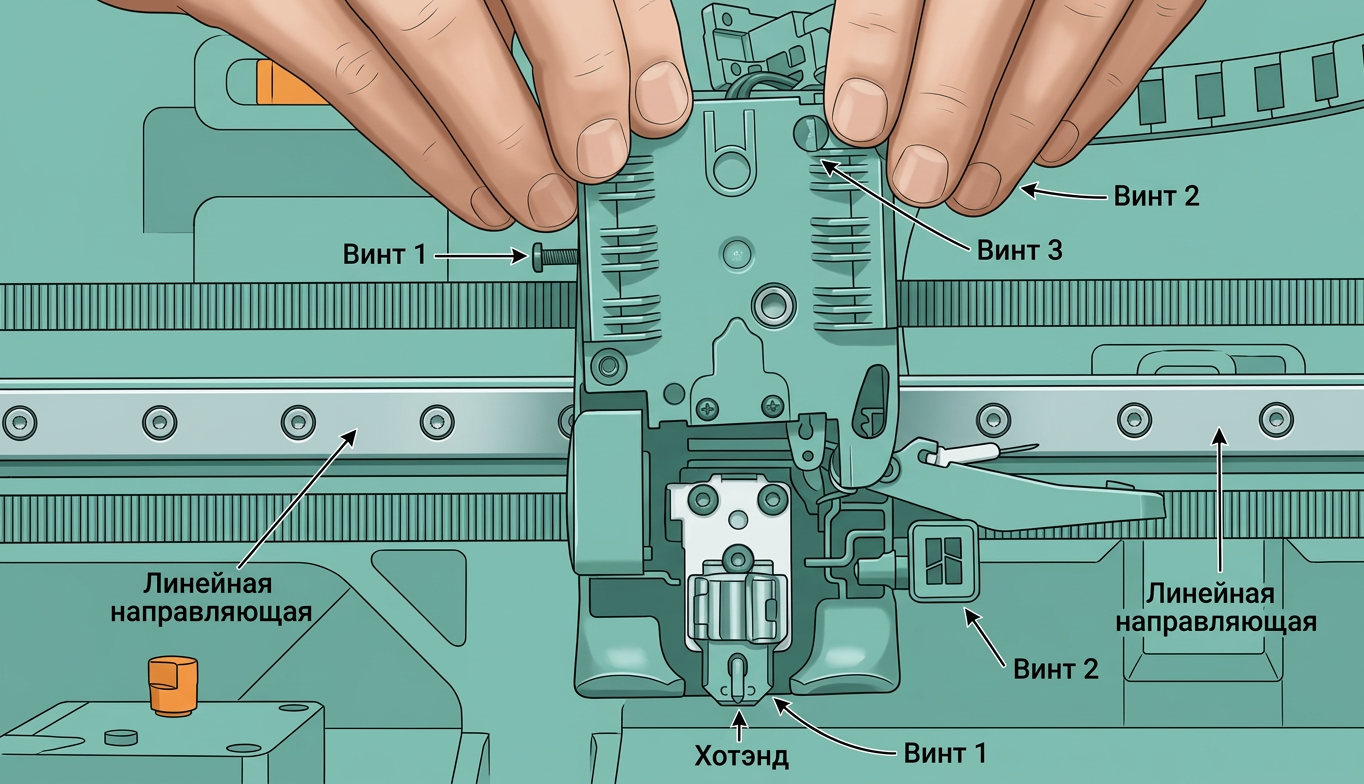

Используйте шестигранный ключ H2.0 для удаления 2 винтов. Если возможно, прикрепите двусторонний скотч к верхней части инструментальной головки, чтобы разместить датчик филамента, предотвратив его падение при последующей разборке и сборке. Примечание: Не тяните сильно при снятии датчика филамента и обращайтесь с ним осторожно, чтобы не повредить черный FPC-кабель.
Шаг 6: Снимите переднюю крышку блока экструдера

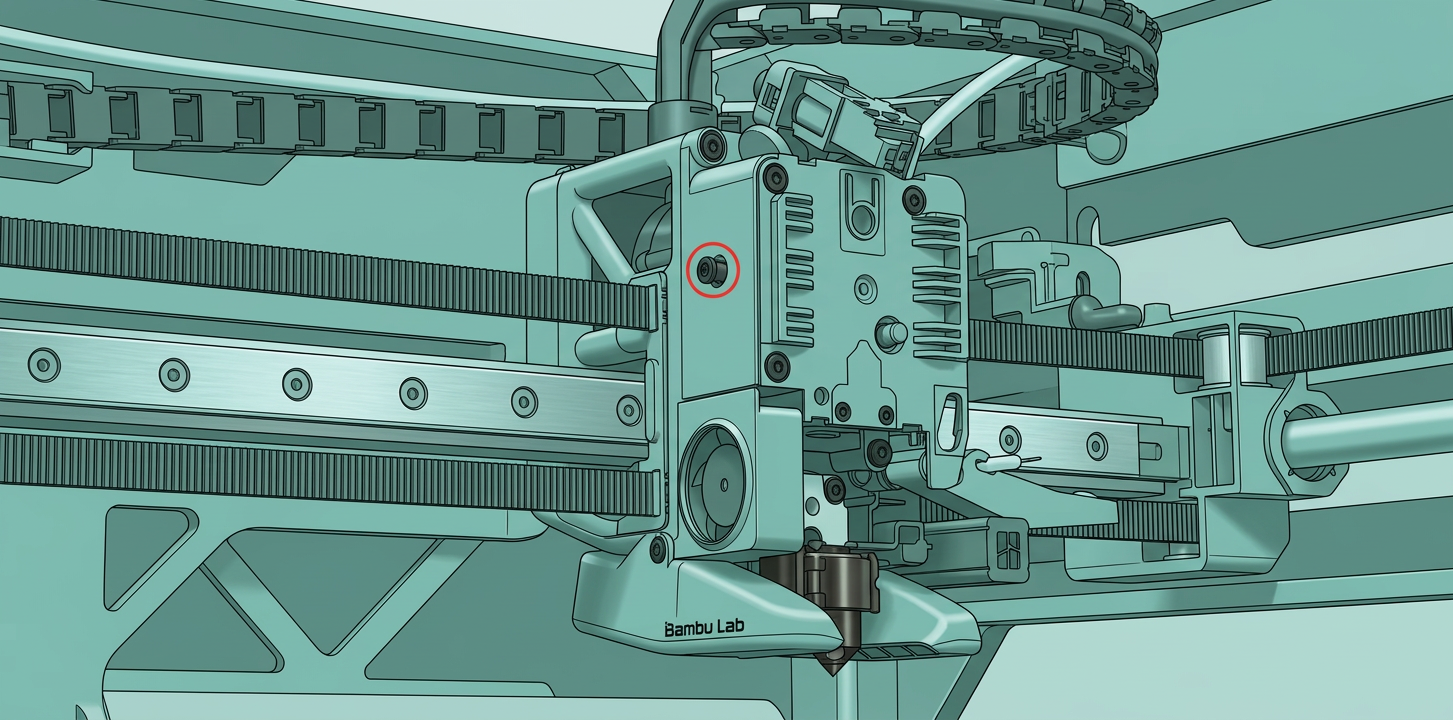

Используйте шестигранный ключ H2.0, чтобы ослабить фиксирующий винт рычага натяжения привода сбоку на один полный оборот;

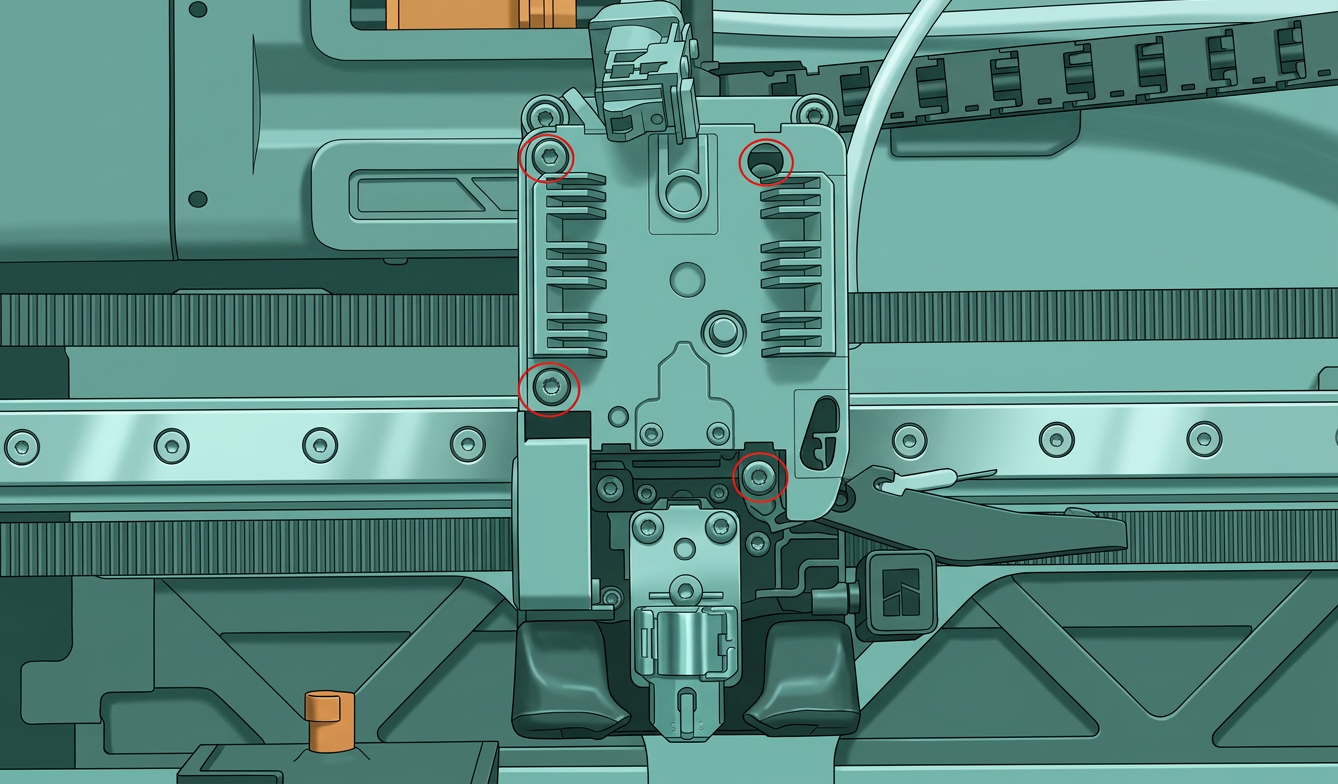

Используйте шестигранный ключ H2.0 для удаления 4 винтов на передней крышке.

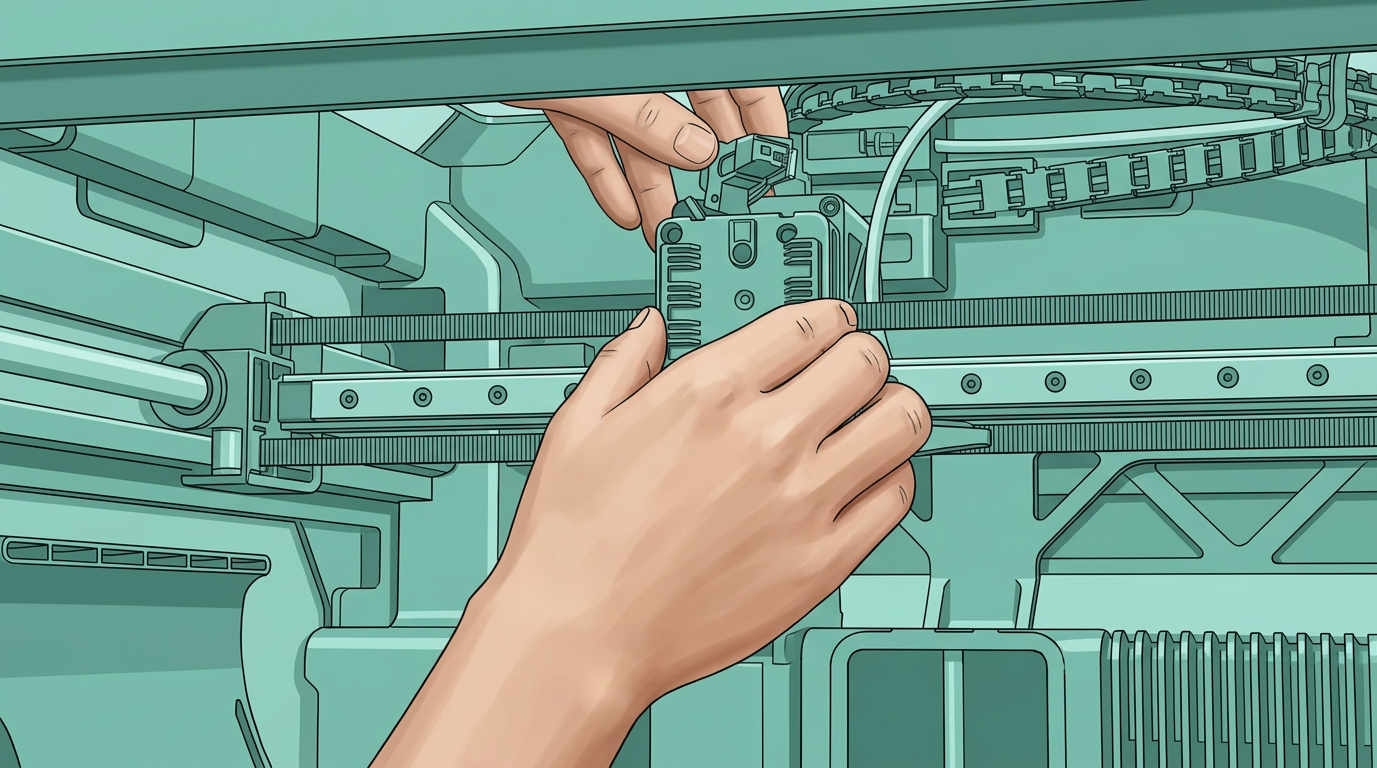

Снимите переднюю крышку блока экструдера.
Шаг 7: Снимите кронштейн ведомого колеса

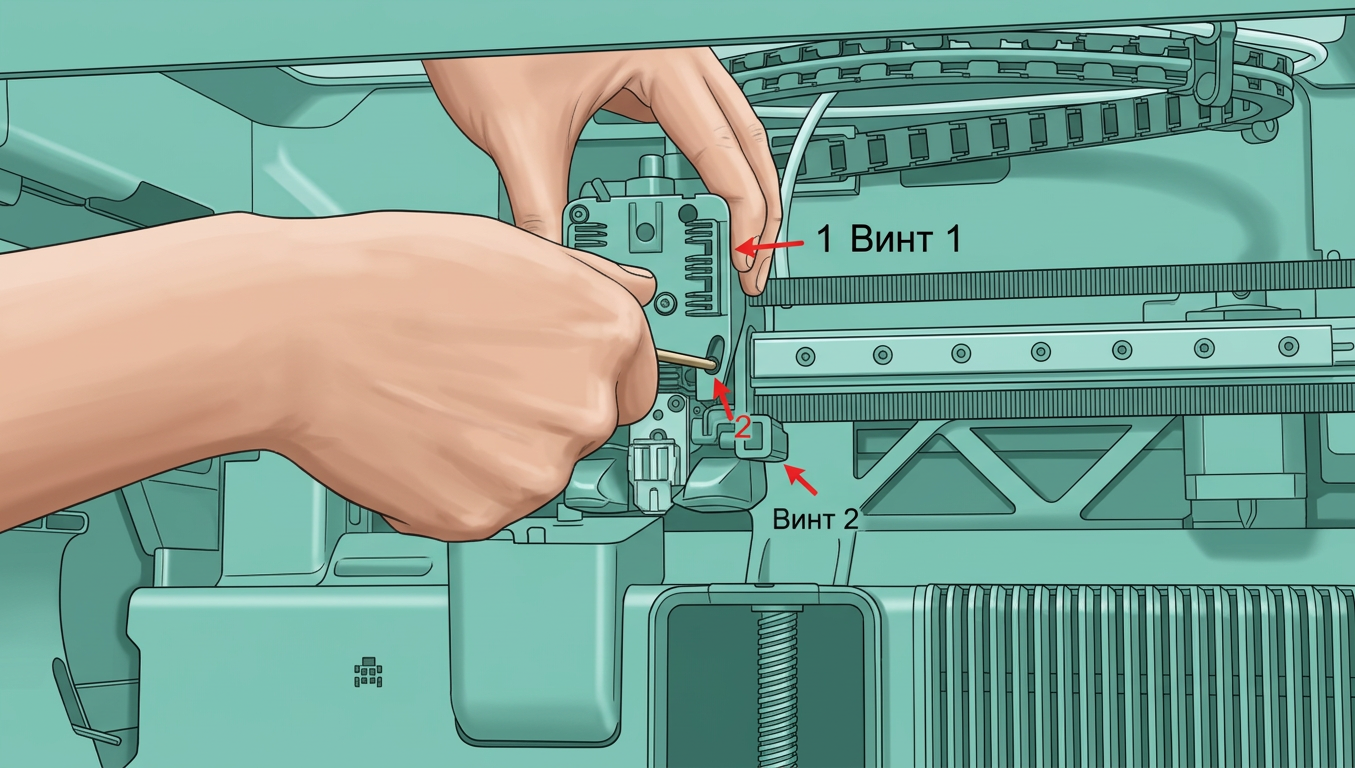

Используйте шестигранный ключ H2.0 для удаления бокового винта. Внутренняя пружина и торцевая крышка могут легко выпасть при снятии кронштейна, поэтому обращайтесь с ними осторожно, чтобы не потерять.
Шаг 8: Снимите шестерню экструдера
Аккуратно потрясите большую шестерню экструдера и вытащите её.
Инструкции по сборке
Шаг 1: Установите шестерню экструдера
Установите шестерню экструдера.
Шаг 2: Установите кронштейн ведомого колеса

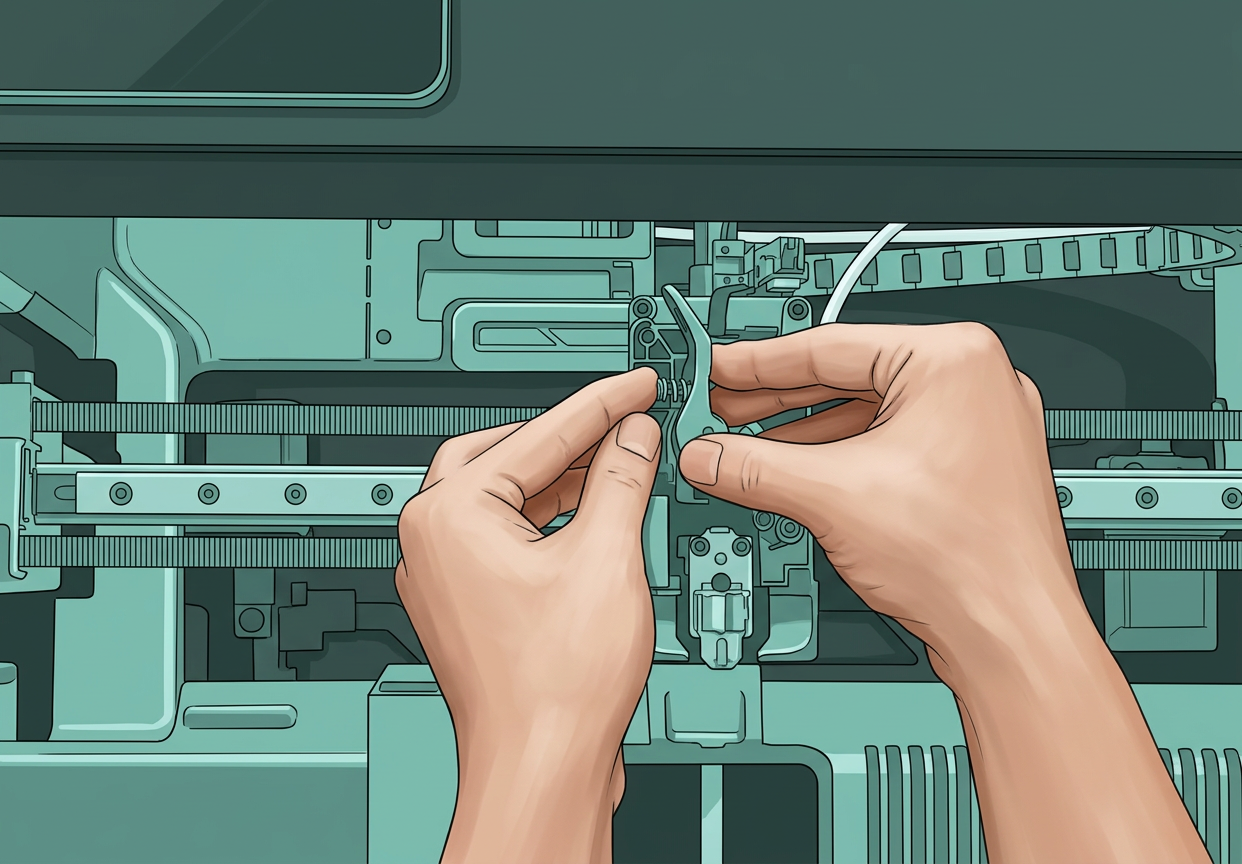

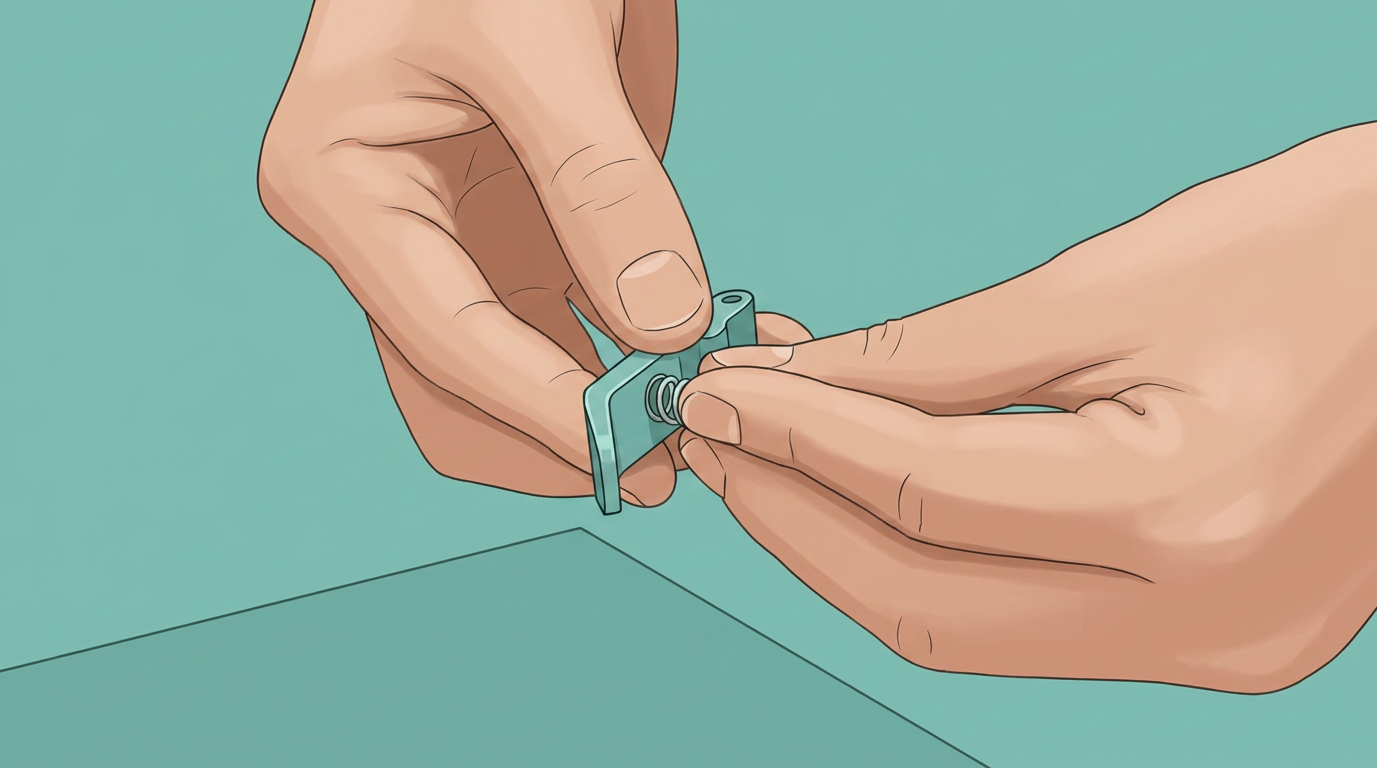

Установите кронштейн ведомого колеса на соответствующий вращающийся вал. Соберите пружину и торцевую крышку вправильной ориентации и положении(см. правильные и неправильные примеры ниже), поместите их в соответствующее положение на кронштейне ведомого колеса и вкрутите боковой винт, чтобы зафиксировать их — пока не затягивайте полностью.
ВАЖНО!
Убедитесь, что пружина и торцевая крышка установлены правильно; в противном случае экструдер может не удерживать филамент, что приведет к ошибкам печати.

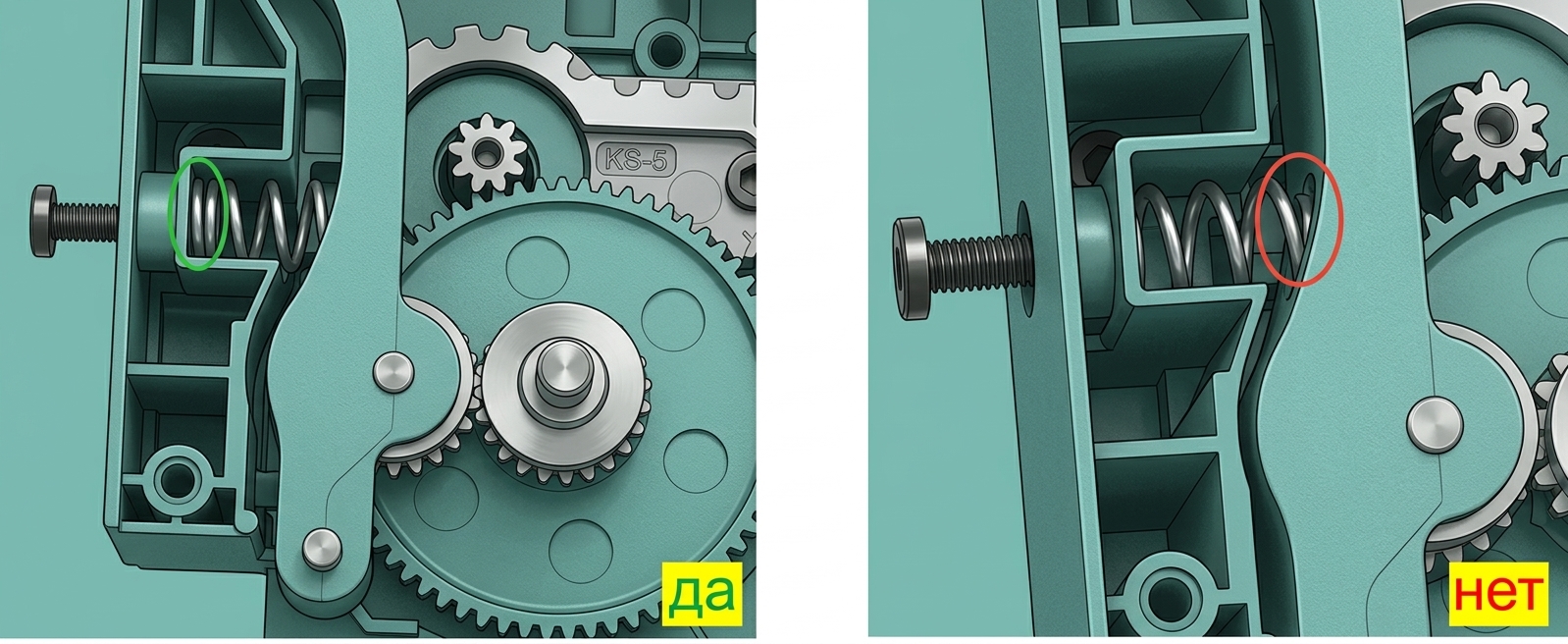

Слева: Правильный пример, винт прижимается к вогнутой поверхности торцевой крышки;
Справа: Неправильный пример, торцевая крышка в неправильном положении, что не позволяет пружине сжаться.
Предварительно затяните боковой винт на 2-3 оборота — не затягивайте полностью, так как это может помешать установке передней крышки.
Шаг 3: Установите переднюю крышку блока экструдера

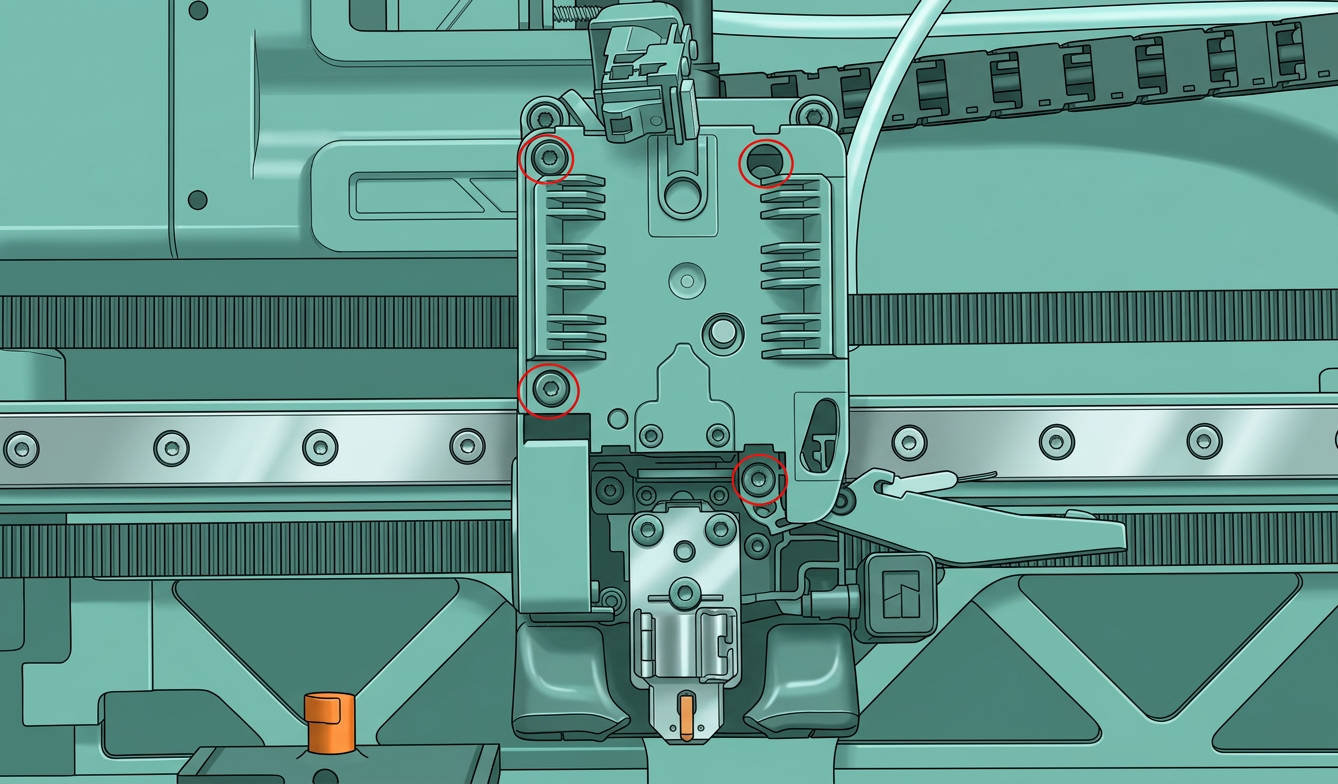

Верните переднюю крышку блока экструдера и вкрутите 4 винта передней крышки.
Затяните боковой винт экструдера;
Шаг 4: Установите датчик филамента
При установке датчика филамента экструдера убедитесь, что черный FPC-кабель не согнут и аккуратно уложен в зазор. Затем закрепите датчик филамента экструдера двумя винтами.
При сборке будьте осторожны, чтобы не зажать кабель датчика. Используйте палец или пластиковый инструмент, чтобы отодвинуть кабель от отверстий под винты. Перед затяжкой винтов проверьте отверстия сверху, чтобы убедиться, что кабель их не перекрывает.
Шаг 5: Повторно установите ручку резака
Перед повторной затяжкой винта надежно удерживайте ручку резака на месте. При затяжке винта избегайте чрезмерного усилия, чтобы не сорвать резьбу.
Шаг 6: Подсоедините ПТФЭ-трубку
Вставьте ПТФЭ-трубку.
Шаг 7: Установите заново вращающееся колесо
Повторно установите вращающееся колесо.
Шаг 8: Установите хотенд
Обратитесь кэтому руководствудля установки хотенда.
Как проверить завершение/успех
Включите принтер снова и управляйте подачей филамента и ретракцией через экран, чтобы подтвердить правильную работу.
