Когда использовать
Неисправность датчика филамента экструдера.
Необходимые инструменты и материалы
-
Новый датчик филамента экструдера
-
Шестигранный ключ H2.0 и H1.5
-
20 минут
Предупреждение о безопасности
ВАЖНО!
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Видеоинструкция

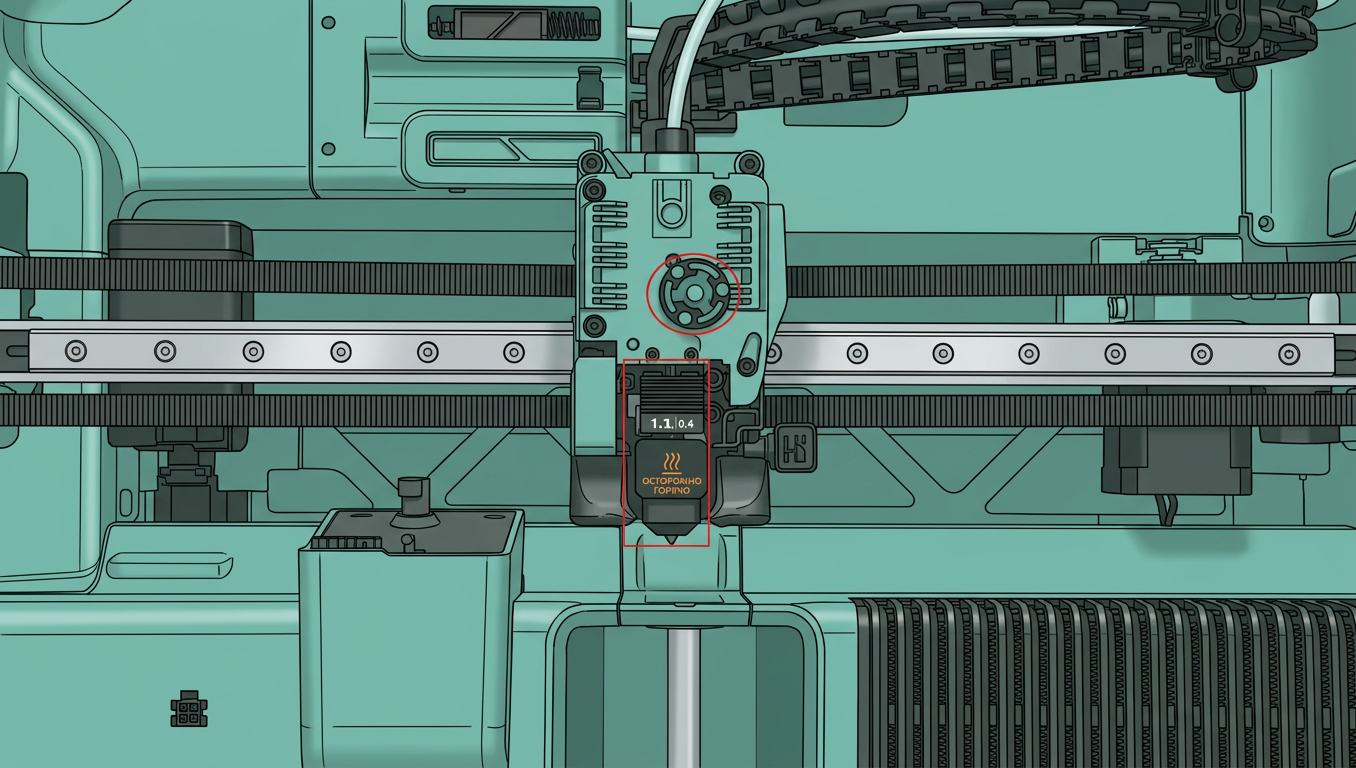

Примечание: На изображениях ниже не показаны хотенд и вращающийся ролик. На самом деле, при разборке и сборке только датчика филамента экструдера нет необходимости снимать вращающийся ролик и хотенд. Разбирайте и собирайте по мере необходимости.
Инструкция по разборке

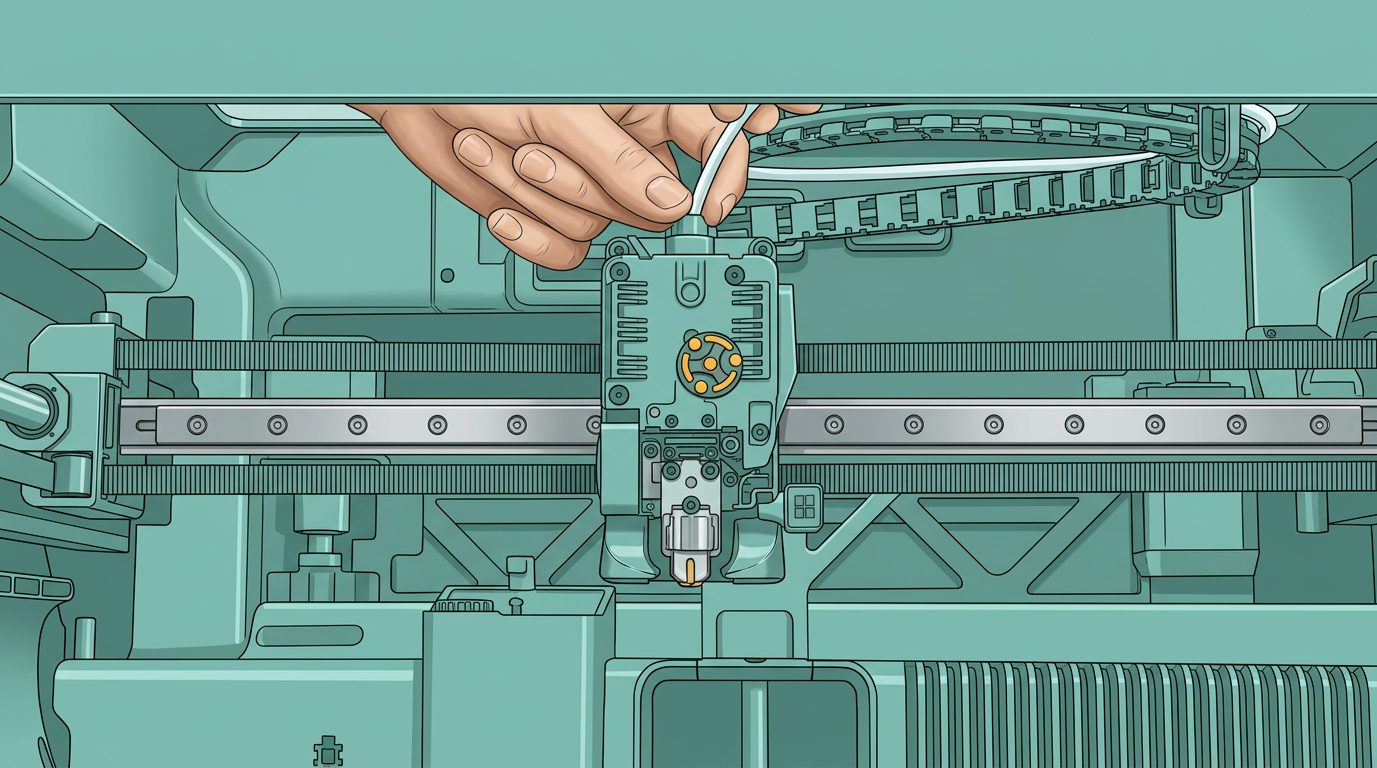

Шаг 1: Отсоедините трубку PTFE
Нажмите на пневматический разъем, чтобы отсоединить трубку PTFE.

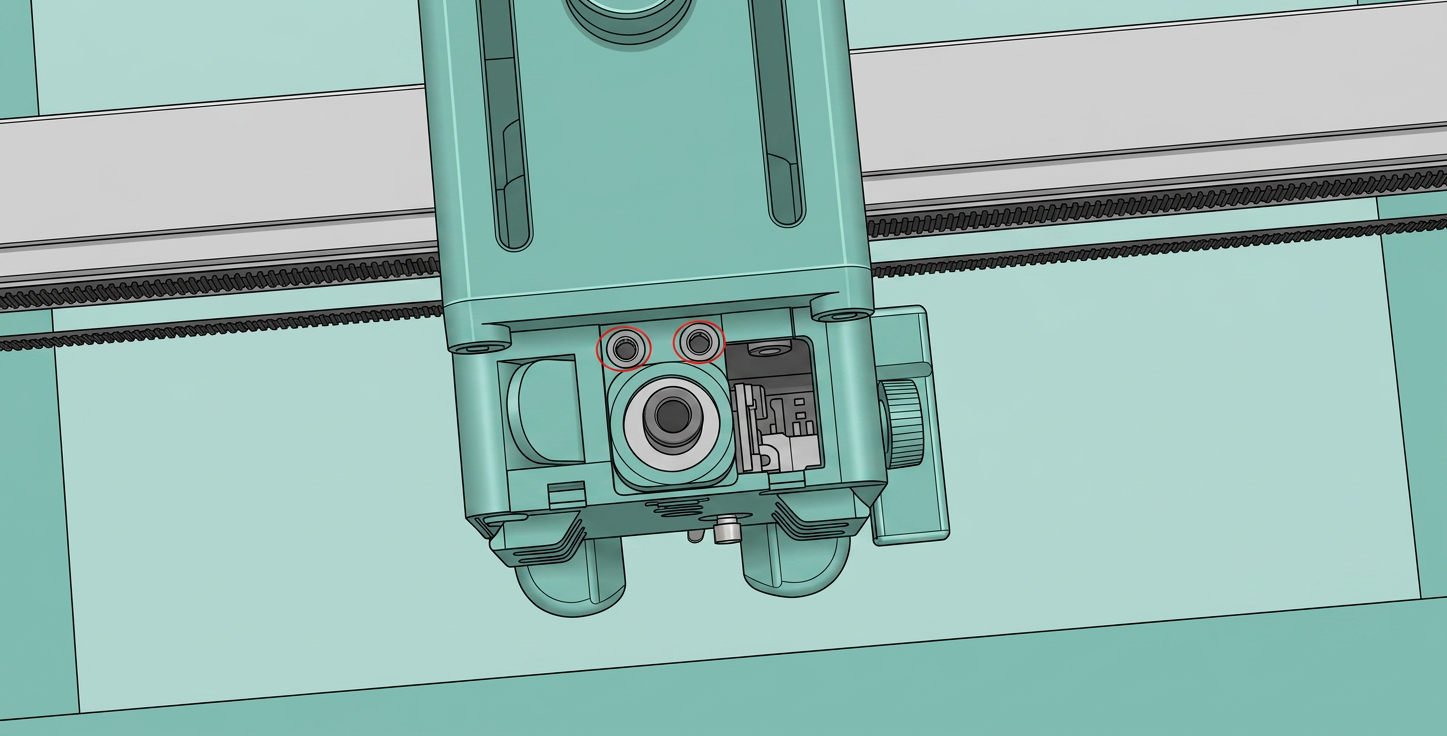

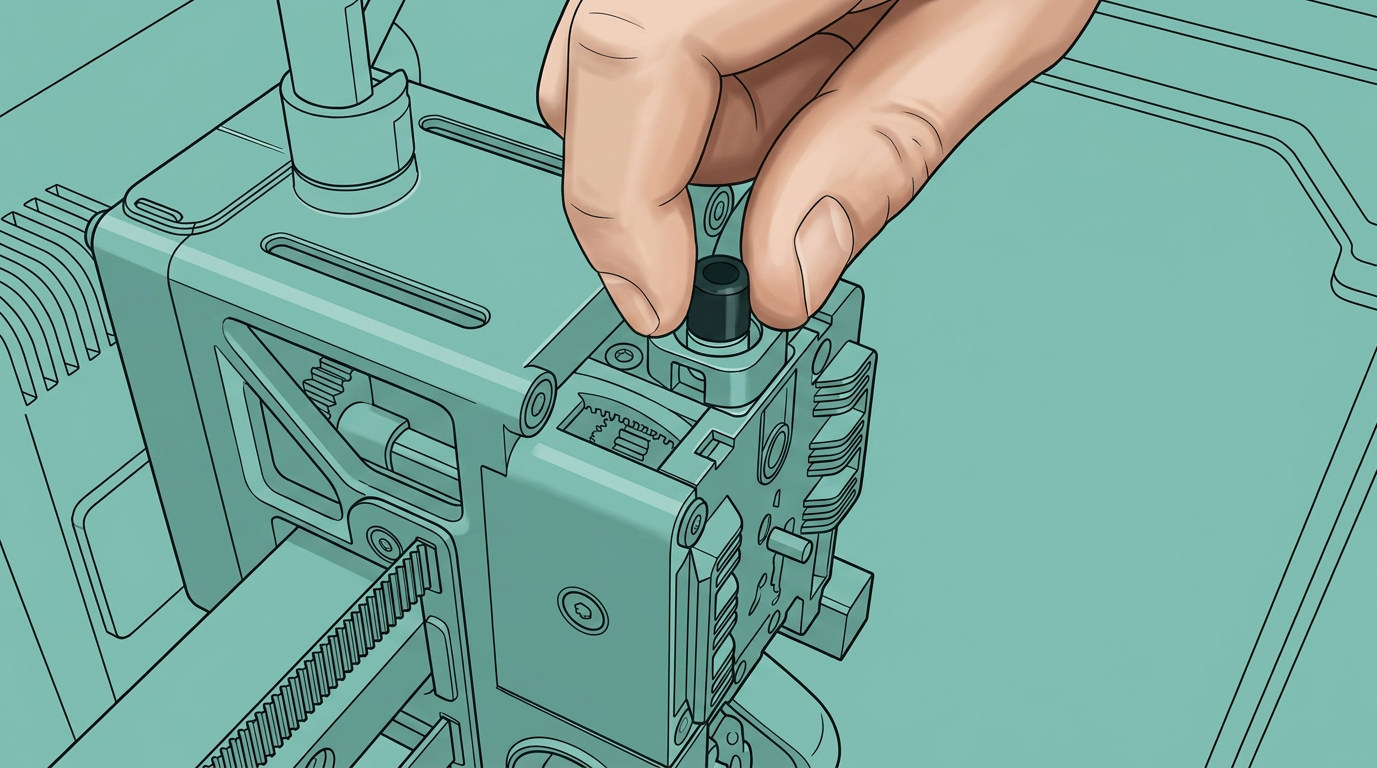

Шаг 2: Снимите датчик филамента экструдера

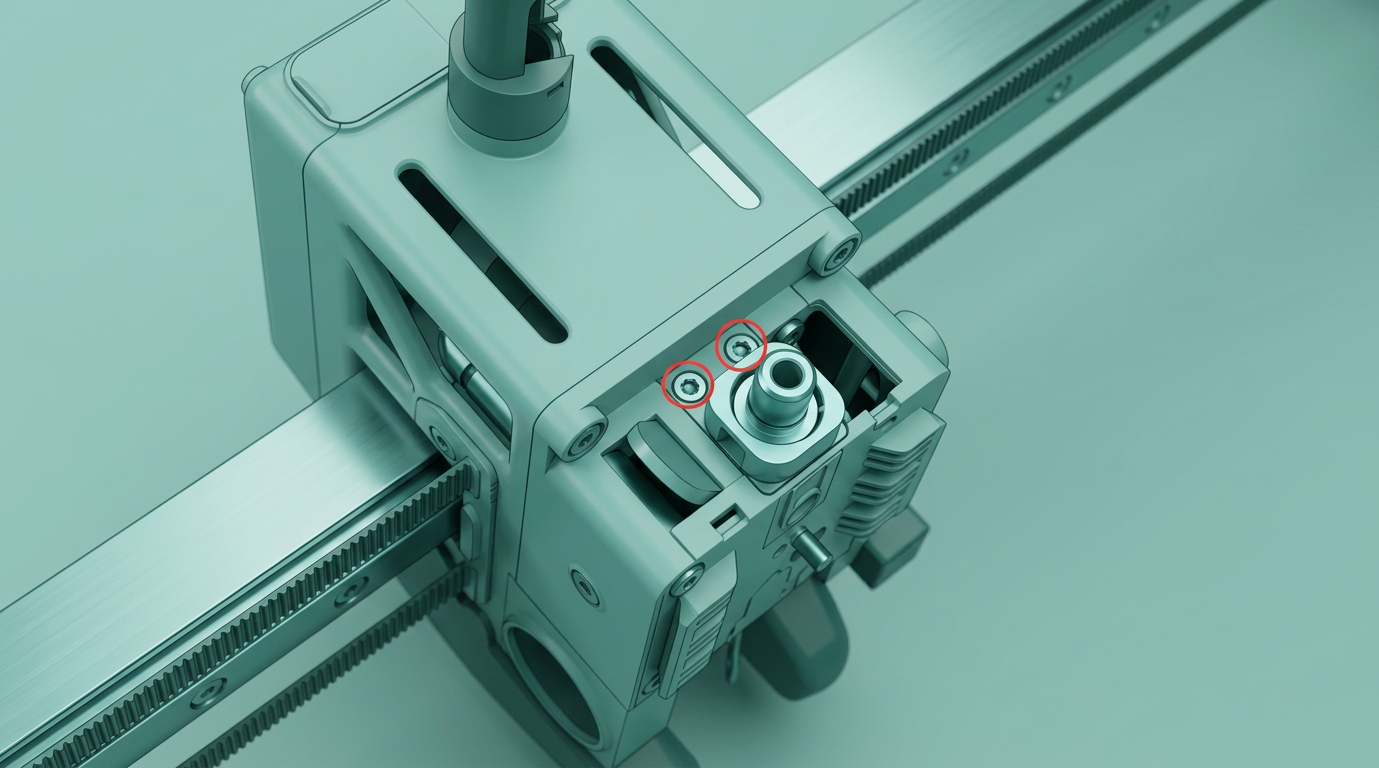

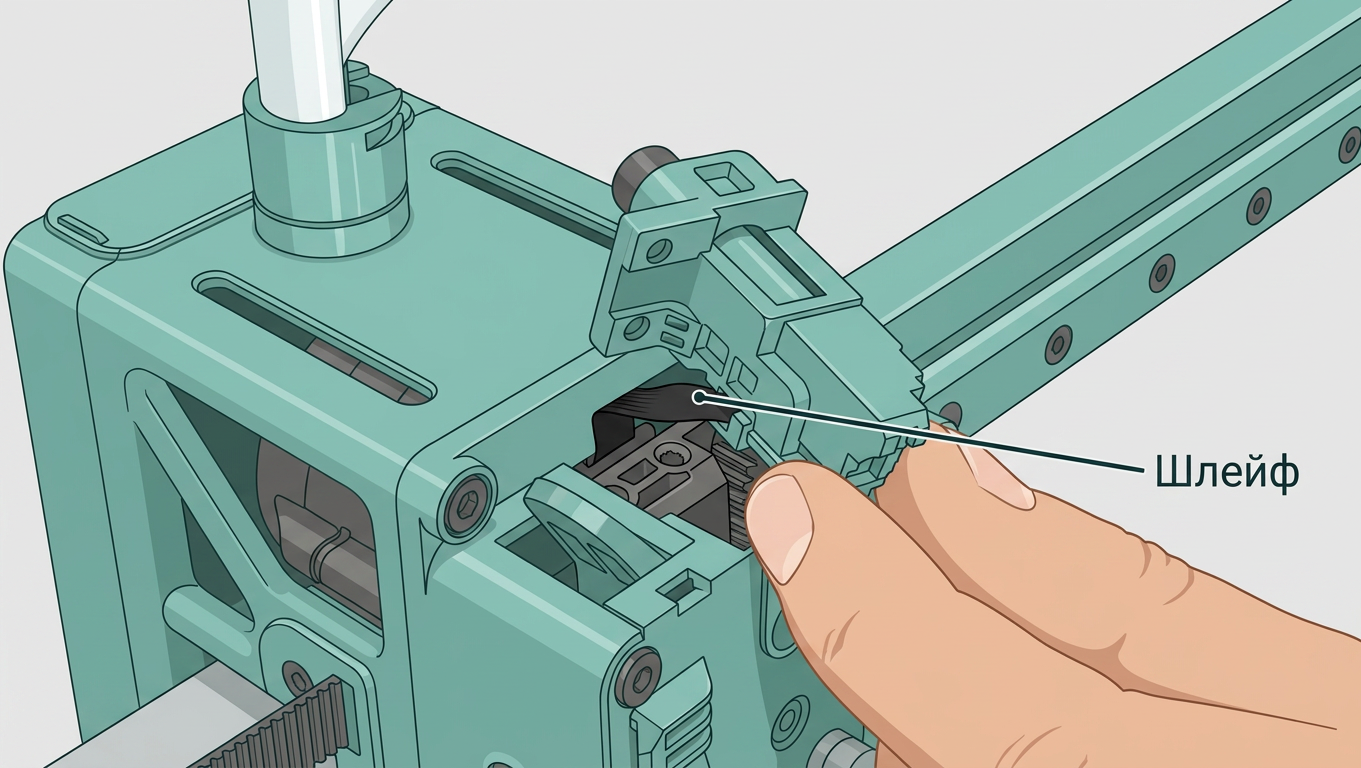

Используйте шестигранный ключ H2.0 для откручивания 2 винтов. Обратите внимание: не тяните сильно при извлечении датчика филамента экструдера и обращайтесь с ним осторожно при укладке, чтобы не повредить черный кабель FPC.

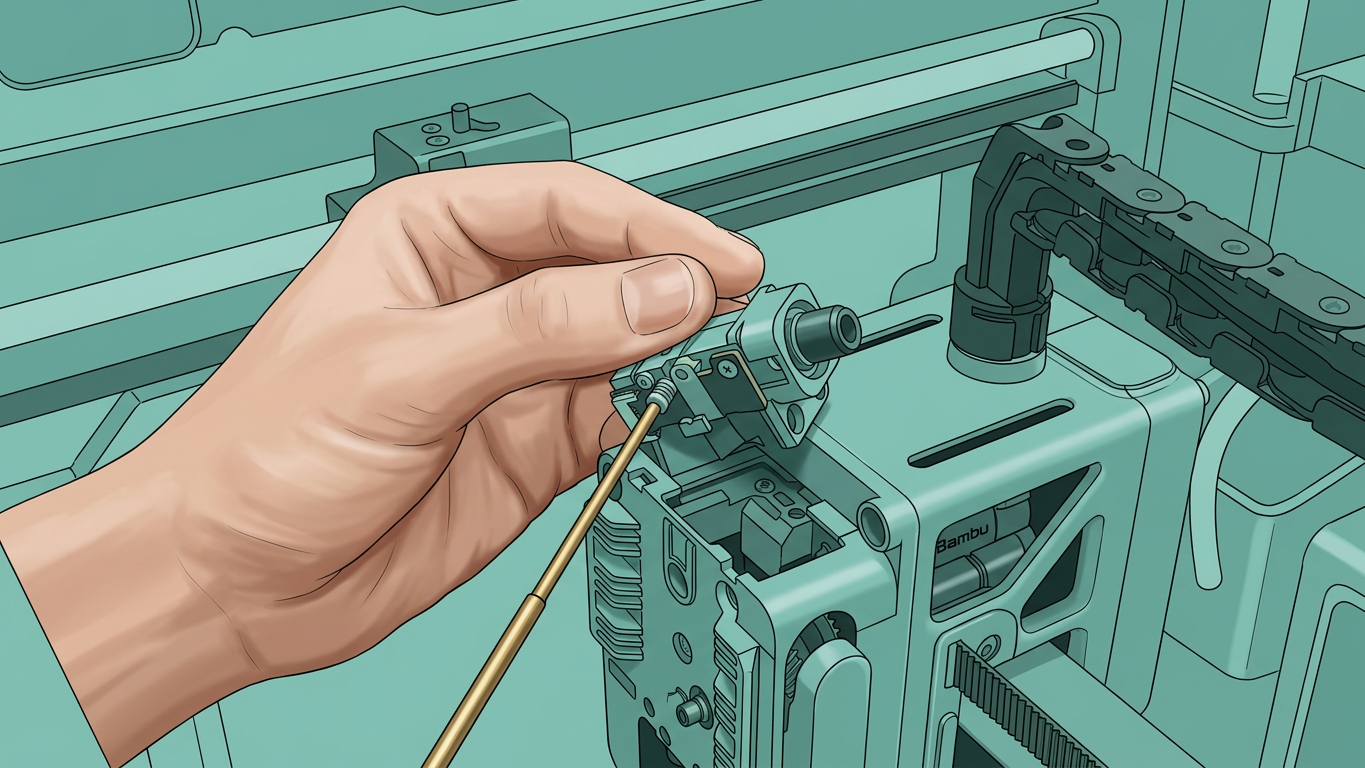

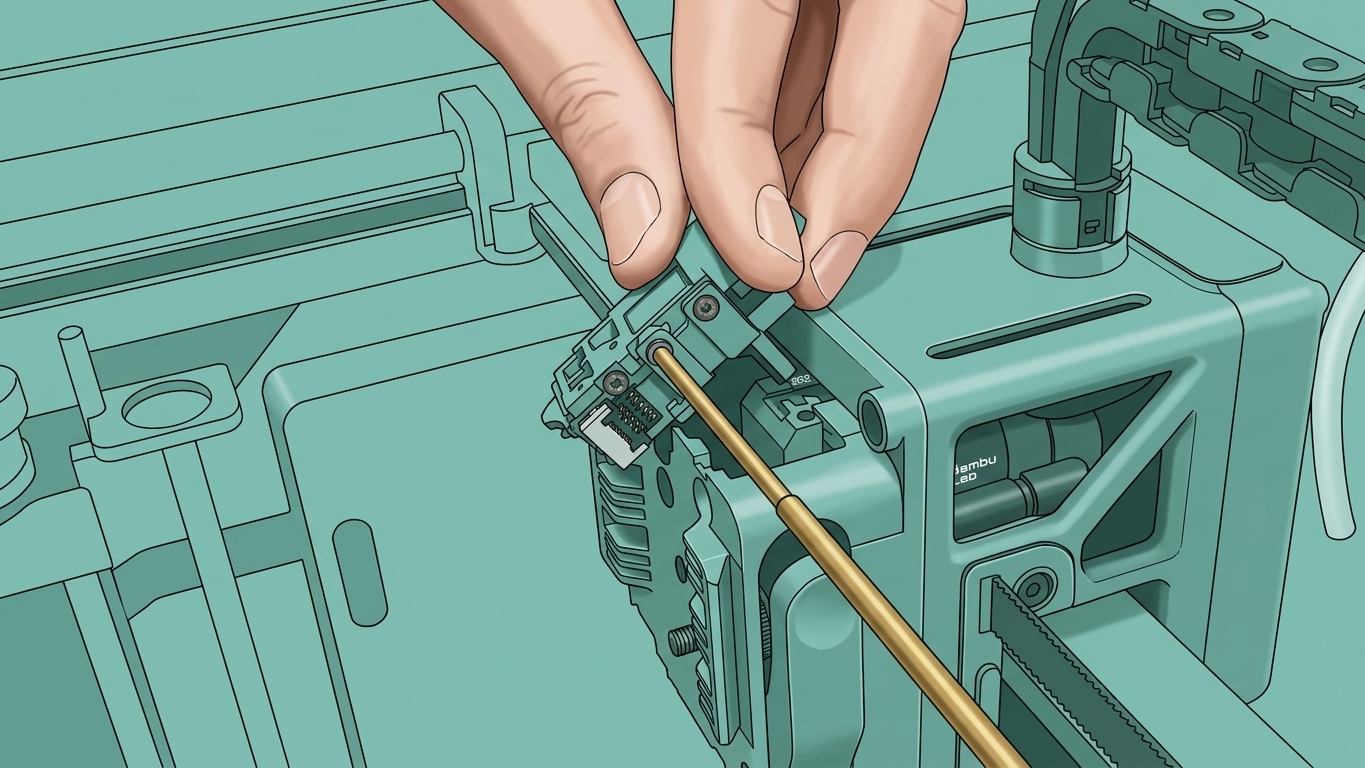

Шаг 3: Отсоедините разъем датчика филамента экструдера
Используйте шестигранный ключ H1.5, чтобы открутить фиксирующий винт кабеля датчика филамента экструдера, откройте зажим и отсоедините разъем.
Инструкция по сборке
Шаг 1: Подключите разъем датчика филамента экструдера

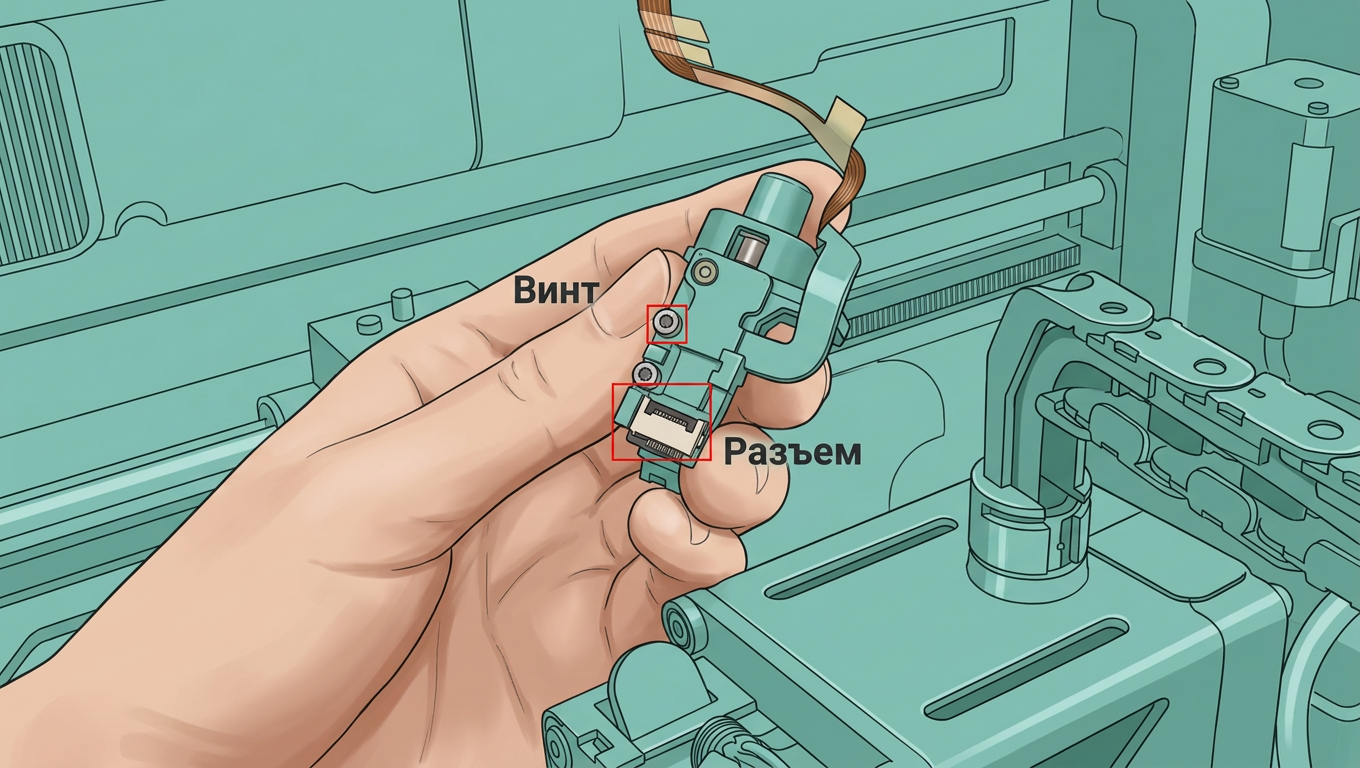

Полученный вами датчик филамента экструдера имеет подключенный кабель, но обычно кабель не выходит из строя. Поэтому вам нужно повторить предыдущий шаг: открутите винт и отсоедините разъем на новой запасной части.

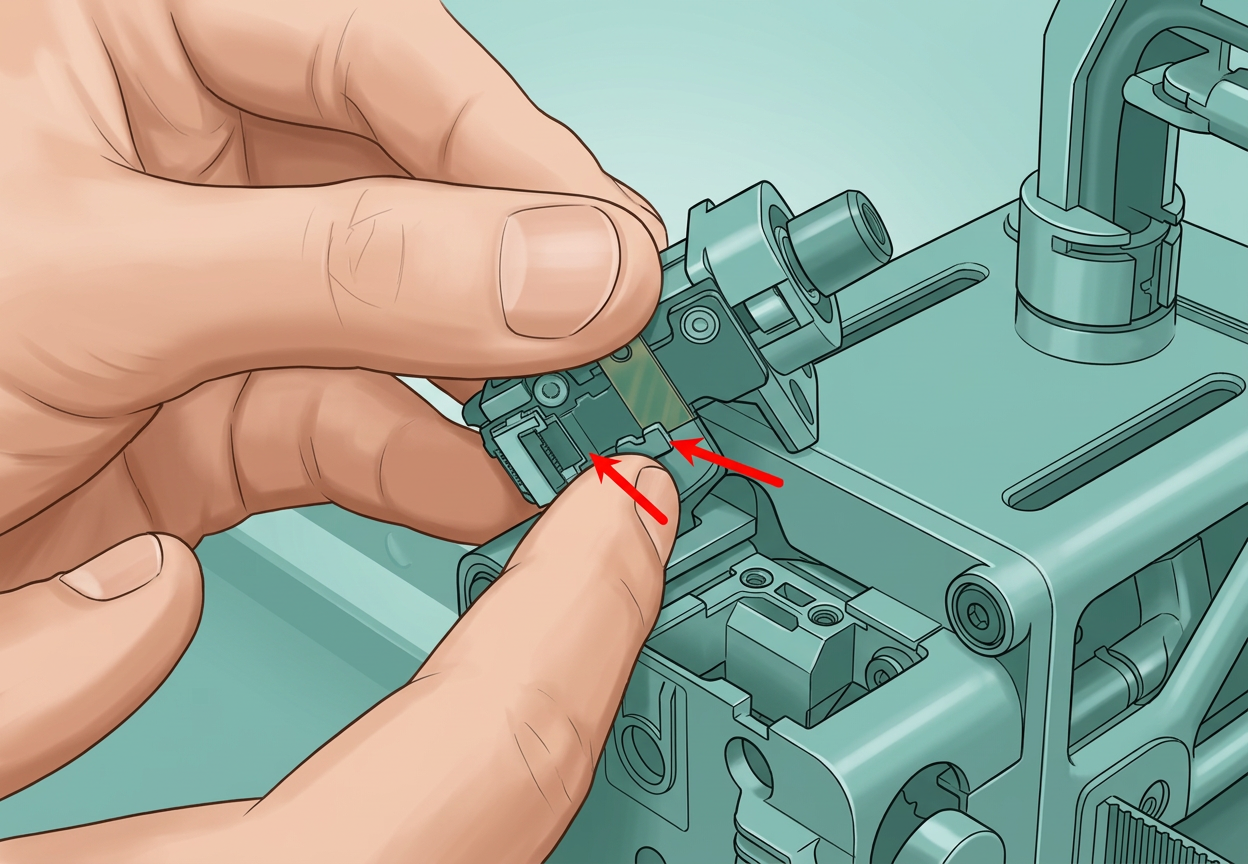

Вставьте старый кабель FPC датчика филамента экструдера и закрепите его винтом. Обратите внимание, что плата разъема FPC должна быть вставлена в зажим, а белый провод разъема FPC должен быть выровнен с белым проводом на печатной плате. Этот шаг требует терпения, так как обычно не просто вставить его правильно с первого раза.
Примечание: Если вам действительно необходимо заменить кабель, обратитесь кстранице вики-руководства по замене блока экструдера H2S. Снимите весь узел экструдера, как показано, чтобы получить доступ к кабелю датчика филамента, удалить его и заменить на новый.

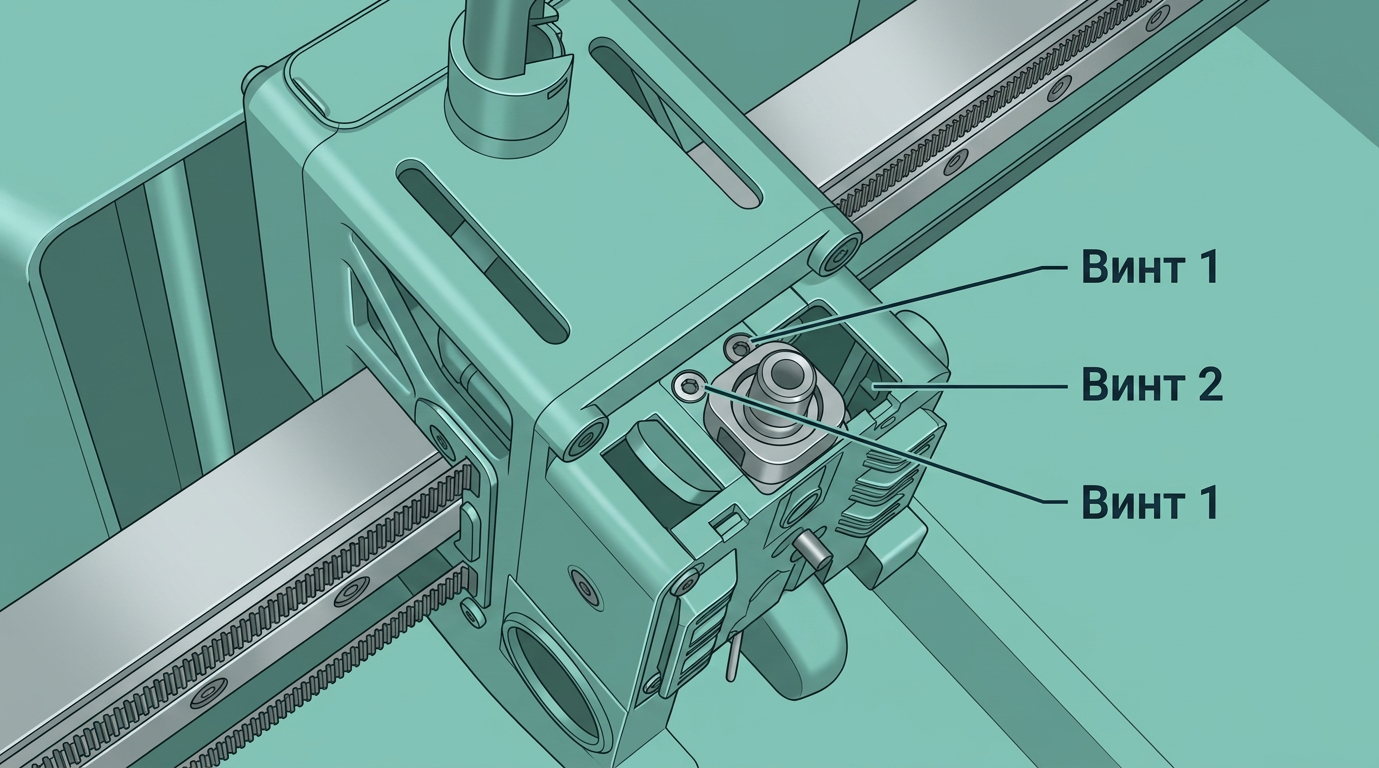

Шаг 2: Установите датчик филамента экструдера
Установите шестерню филамента. Убедитесь, что черный кабель FPC не перегибается и плавно размещен в свободном месте. Затем вкрутите 2 винта, чтобы закрепить датчик филамента экструдера.

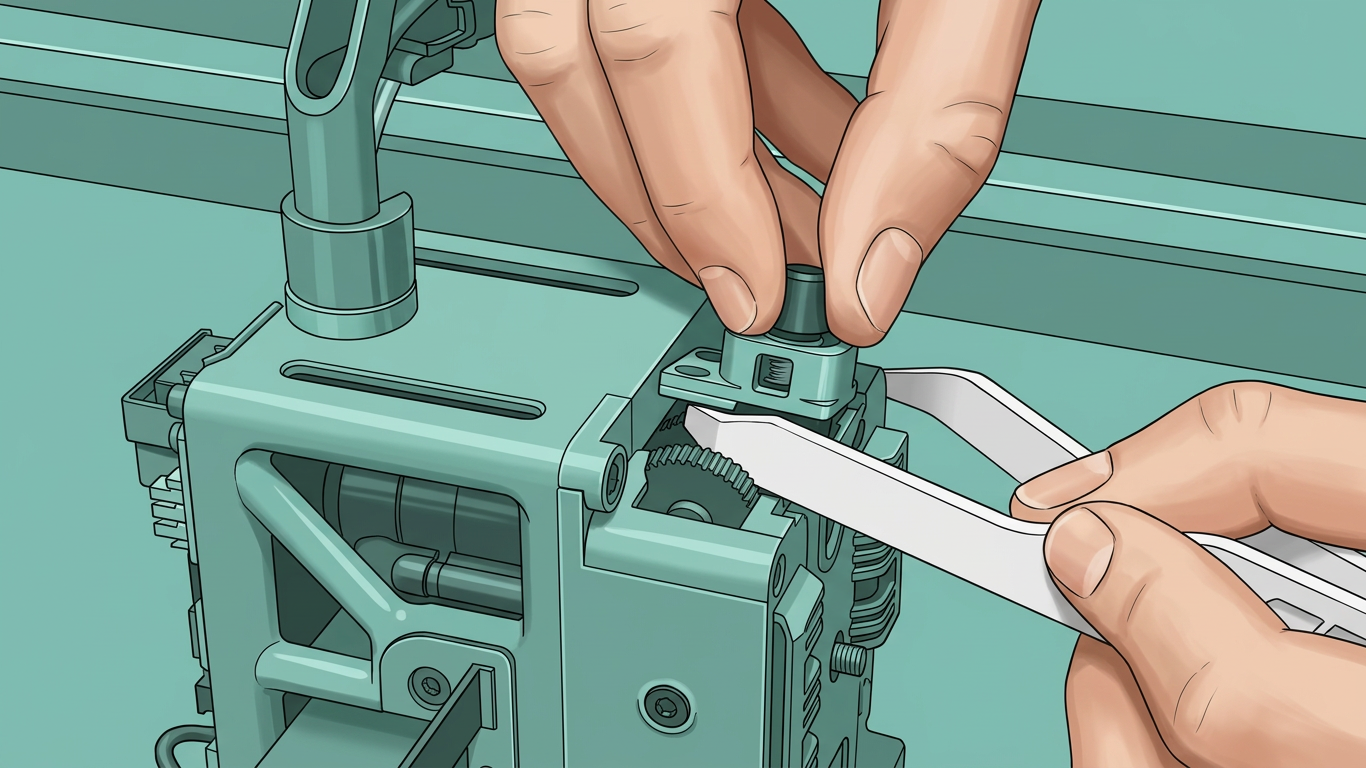

При сборке будьте осторожны, чтобы не зажать халл-кабель. Используйте пальцы или пластиковый инструмент, чтобы отодвинуть халл-кабель от отверстия под винт. Перед закреплением винта проверьте сверху, чтобы кабель не перекрывал отверстие под винт.
Шаг 3: Подключите трубку PTFE
Вставьте трубку PTFE.
Как проверить успешное завершение
Включите принтер снова и управляйте загрузкой и выгрузкой на экране, чтобы убедиться, что всё работает правильно.
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Если это руководство не решит вашу проблему,пожалуйста, подайтетехнический тикет, мы ответим на ваши вопросы и предоставим помощь. Если у вас есть какие-либо предложения или обратная связь по поводу этой Вики, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
