Описание проблемы

Принцип работы выпускного клапана:

Выпускной клапан приводится в действие электромагнитом. Путем подачи питания на электромагнит и управления направлением тока выпускной клапан может открываться или закрываться. Кроме того, датчик Холла определяет, правильно ли открывается и закрывается клапан.

Метод обнаружения:

Каждый раз при работе выпускного клапана в AMS HT и AMS 2 Pro контролируется его статус переключения. Если обнаружена неправильная позиция выпускного клапана, возникает эта ошибка.

Проявление:

1. "Работа выпускного клапана 1 нештатная" указывает на то, что при электрической команде на открытие или закрытие выпускного клапана датчик фиксирует, что он не смог открыться или закрыться должным образом.

2. HMS отображает: "AMS A Работа выпускного клапана 1 нештатная, что может быть вызвано чрезмерным сопротивлением."

Последствия:

• Выпускной клапан не может открываться или закрываться правильно.

• Циркуляция воздуха внутри AMS может быть нарушена.

• Процесс нагрева и удаление влажного воздуха во время сушки AMS нарушаются.

• Эффективность герметизации снижается во время работы без сушки.

Инструменты, оборудование и материалы

• Шестигранный ключ H1.5
• Шестигранный ключ H2.0

Предупреждение о безопасности

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Устранение неполадок

• Шаг 1.Переподключите кабель воздухозаборника
• Шаг 2.Заменитесборку воздухозаборника

Ниже приведены шаги по разборке и замене для AMS 2 Pro и AMS HT. При необходимости обратитесь к соответствующим шагам.

ams-2-pro">Для AMS 2 Pro

Переподключите кабель воздухозаборника

Шаг 1 – Снимите трубку PTFE на задней панели AMS 2 Pro

Нажмите кнопку освобождения трубки PTFE на задней панели AMS, чтобы разблокировать фитинг, затем вытяните трубку PTFE.

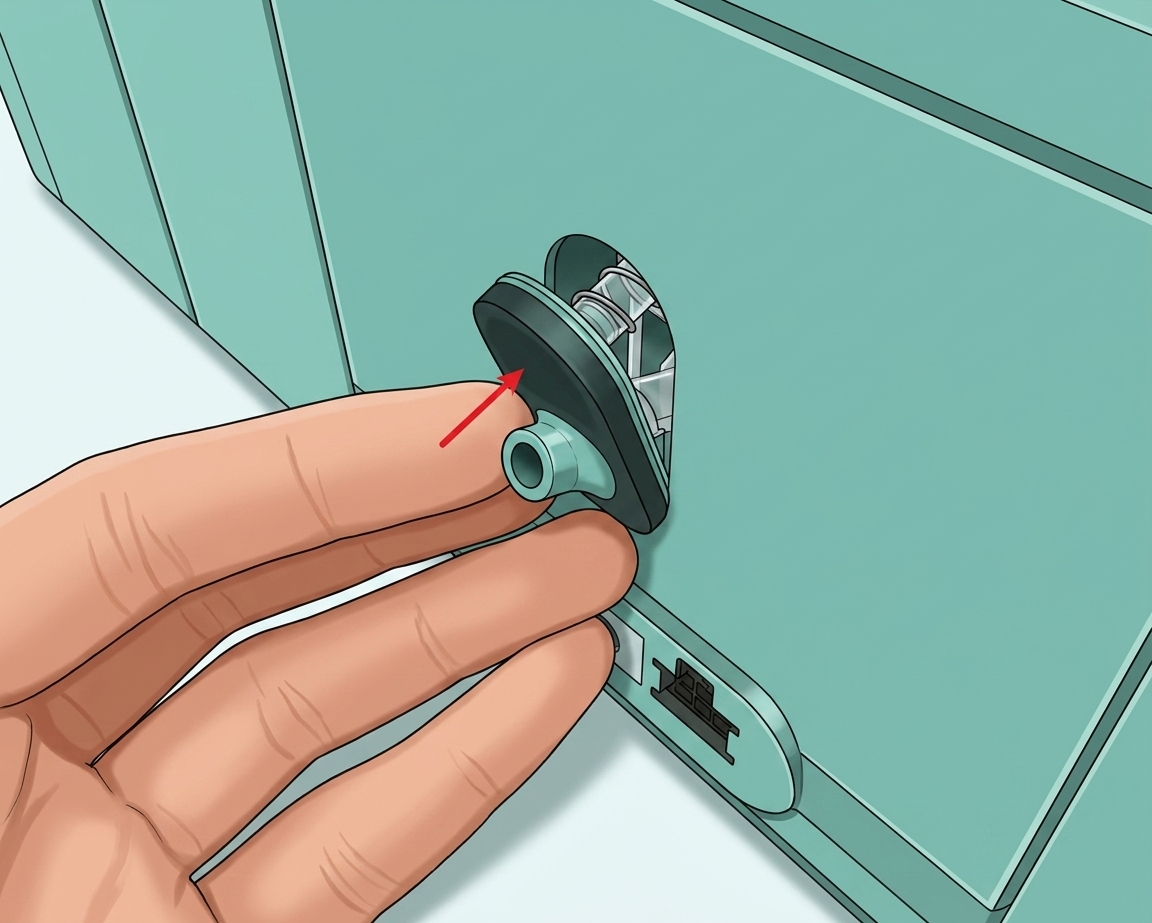

Шаг 2 - Выньте кнопку освобождения трубки PTFE

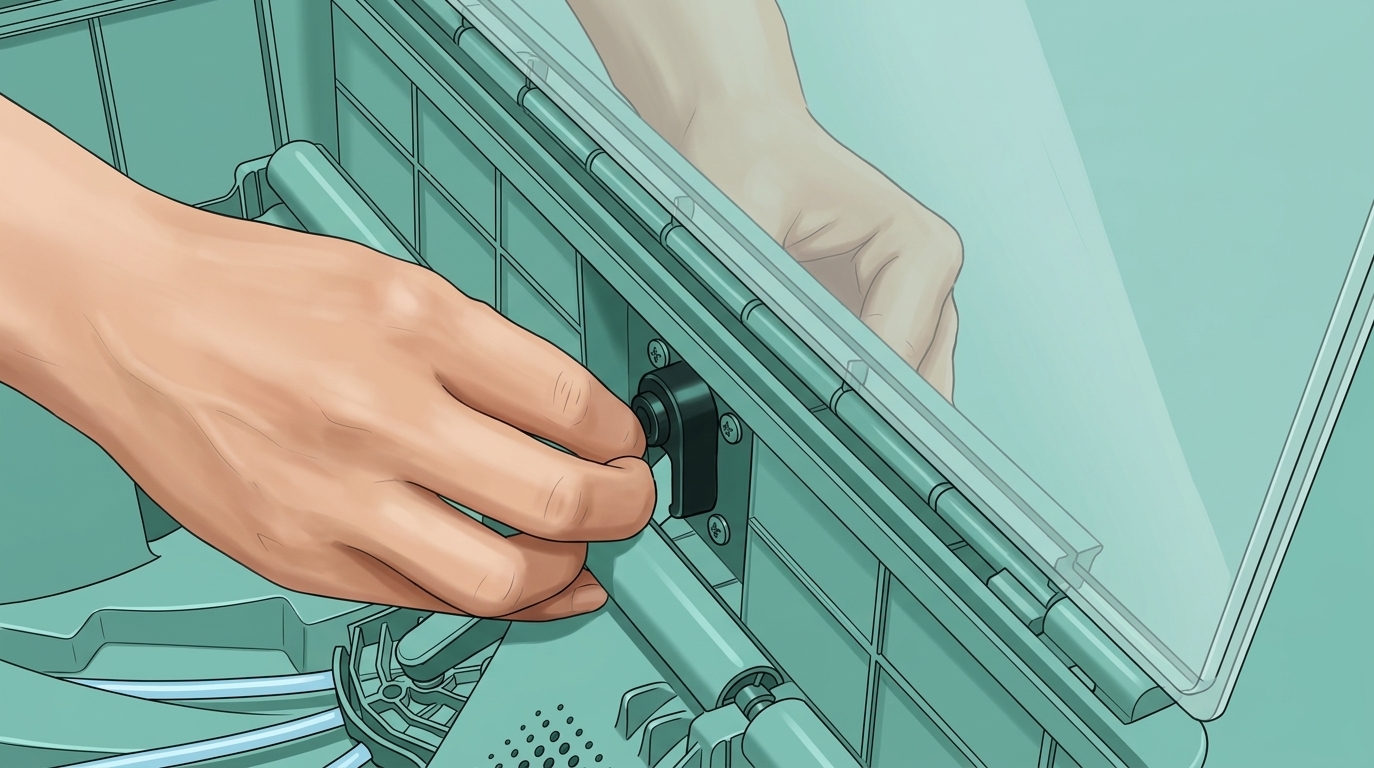

Зажмите зажим изнутри нижней крышки, чтобы автоматически открыть кнопку освобождения трубки PTFE, затем выньте кнопку освобождения трубки PTFE с задней панели AMS 2 Pro.

При нажатии на защелку другой рукой поддерживайте кнопку освобождения трубки PTFE с задней панели AMS 2 Pro, чтобы пружина не выскочила и не потерялась.

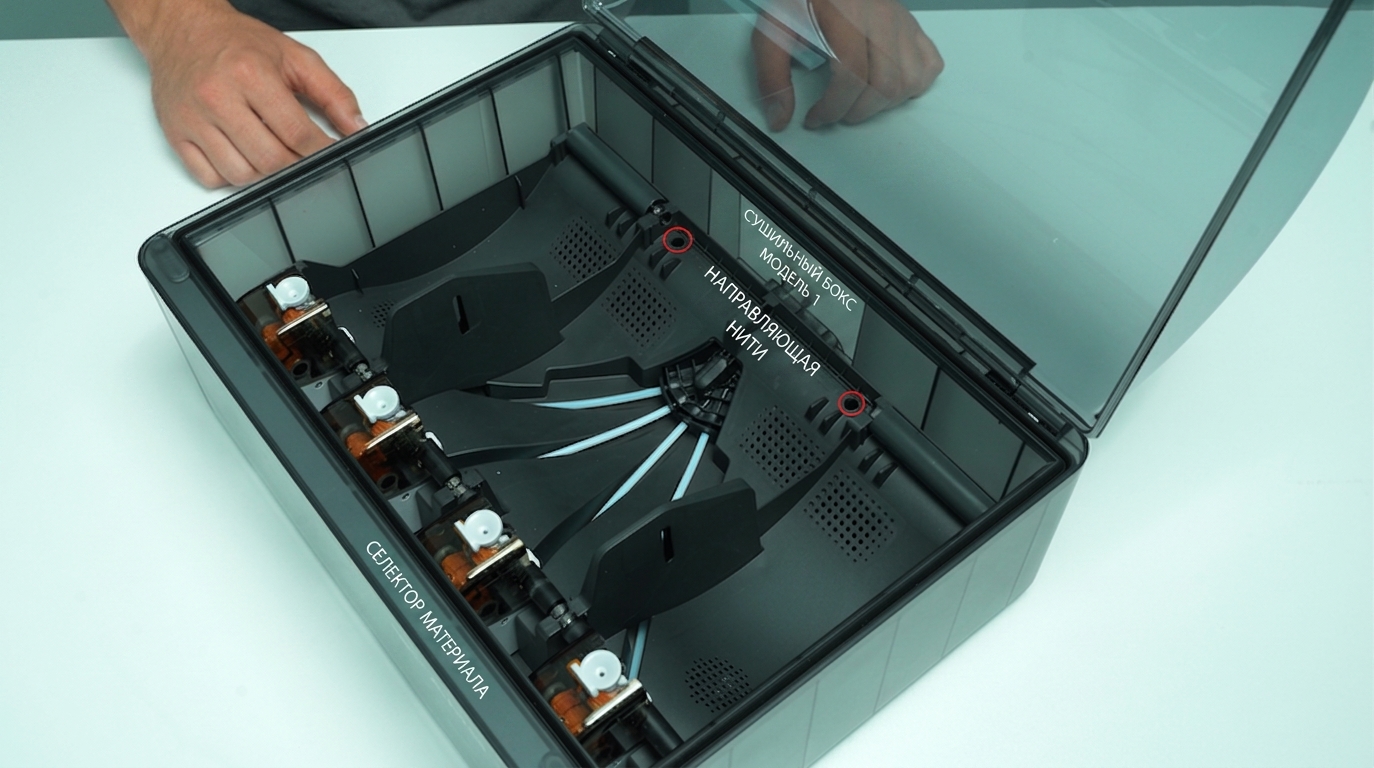

ams-2-pro-main-frame-assembly">Шаг 3 – Снимите основную раму AMS 2 Pro

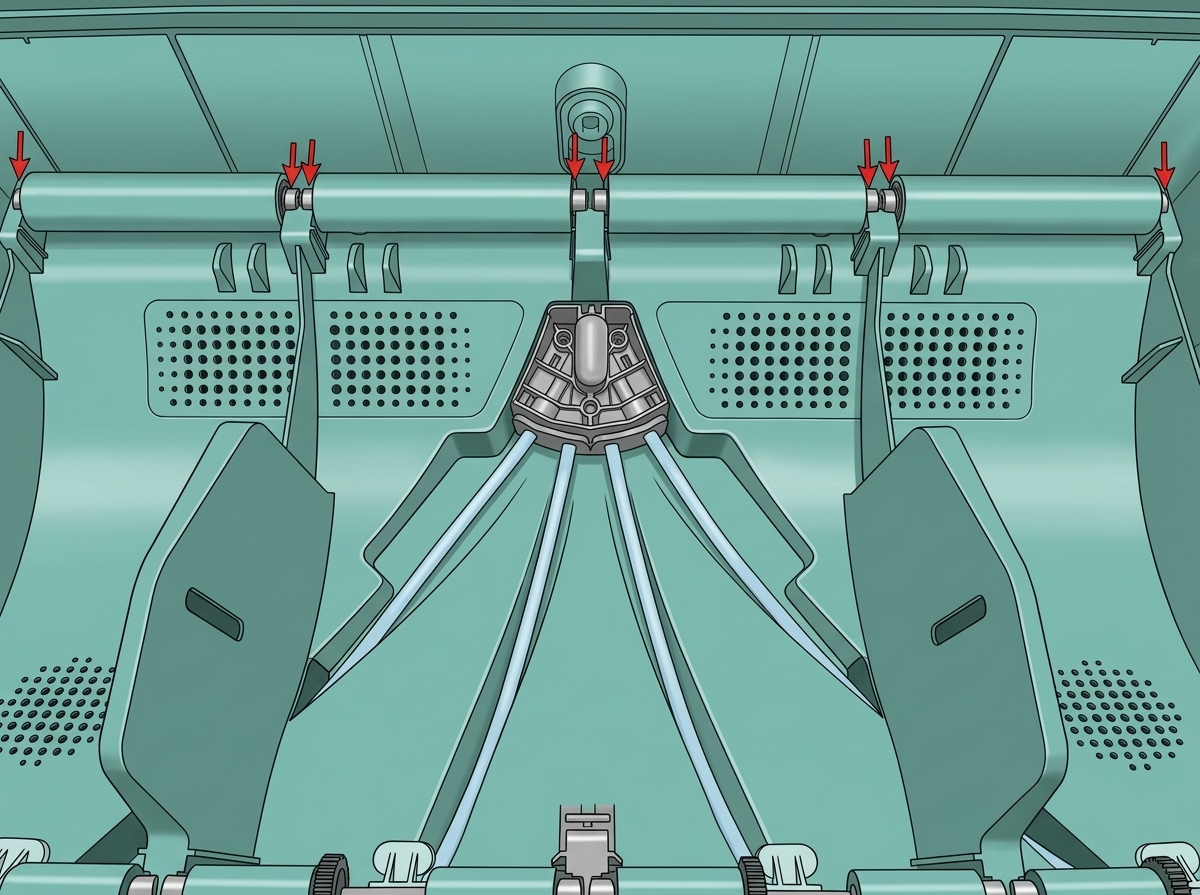

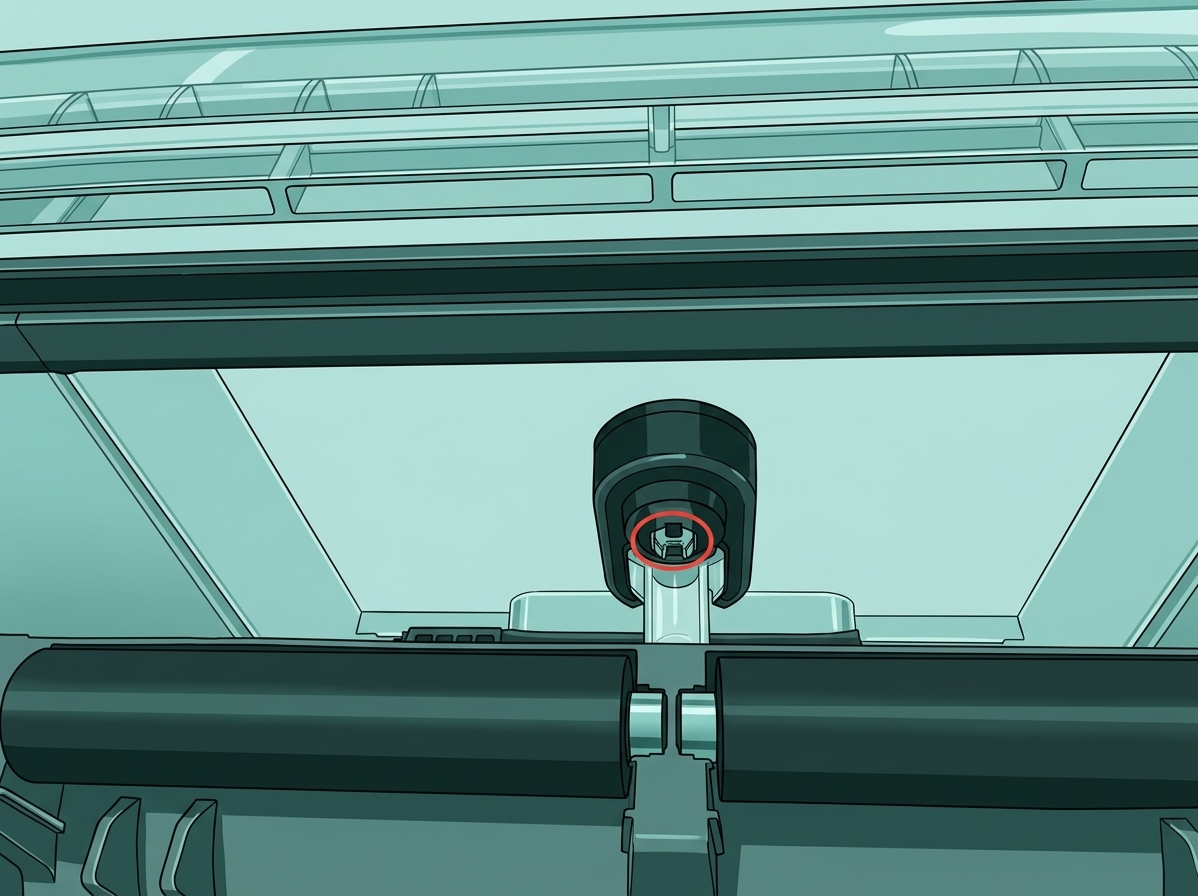

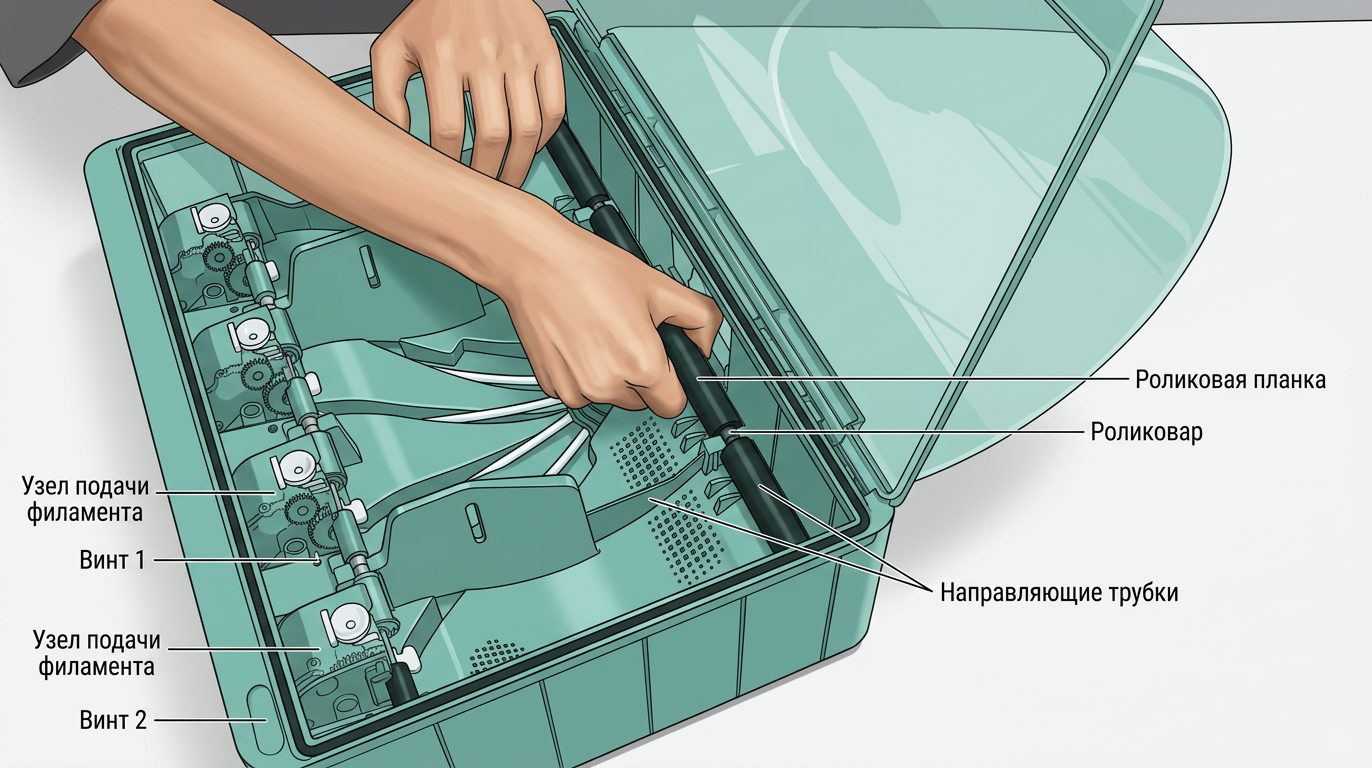

Снимите сборку приводной опорной втулки двух средних слотов, чтобы открыть два отверстия под винты. При снятии втулки подшипника будьте осторожны с подшипниками на обоих концах, чтобы не потерять их.

Открутите два винта A, фиксирующие основную раму AMS 2 Pro.

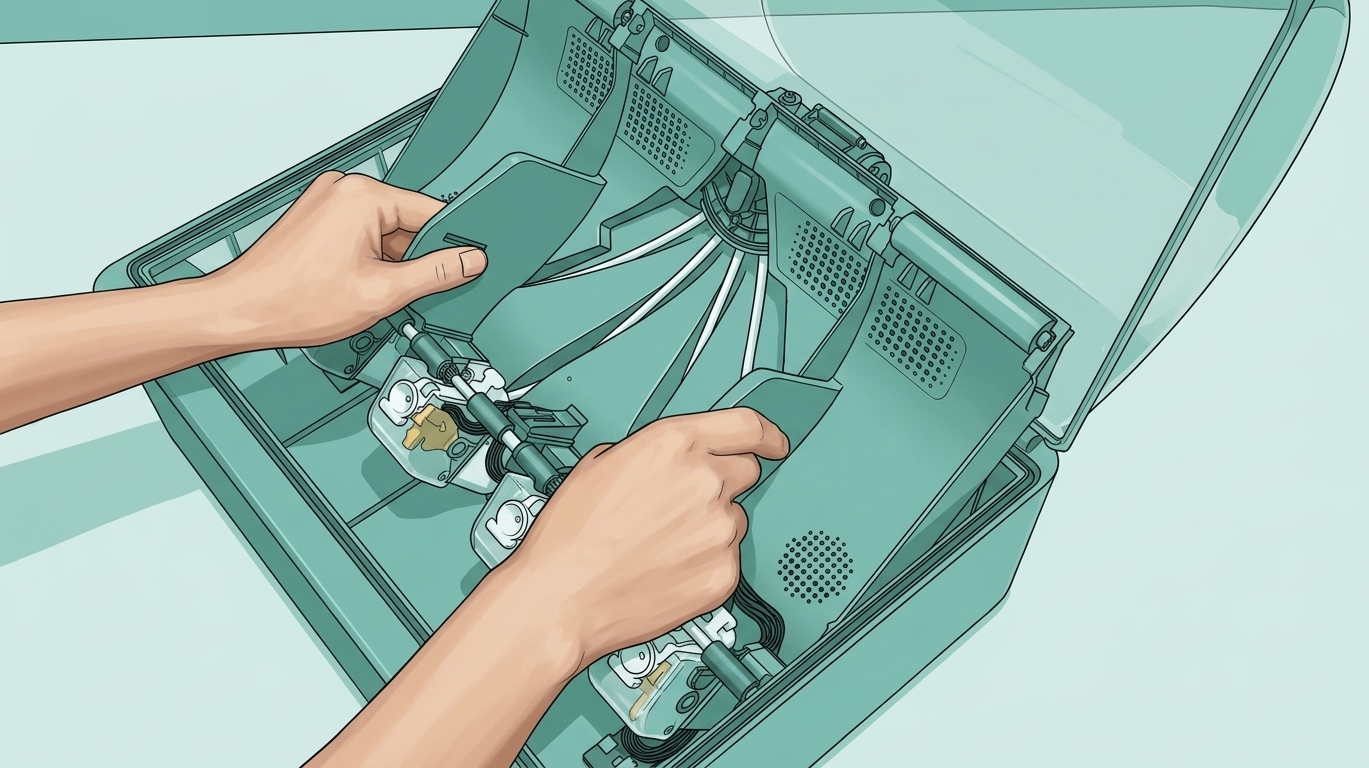

Поднимите заднюю часть основной рамы полностью и поместите ее вертикально на нижнюю крышку AMS 2 Pro. Обратите внимание, что кабели подключены, поэтому избегайте резких движений. При подъеме рекомендуется сначала поднять переднюю часть основной рамы, а затем сдвинуть ее вперед, чтобы освободить место для задней части рамы.

При размещении основной рамы AMS 2 Pro вертикально избегайте электронных компонентов воздухозаборника, чтобы предотвратить их повреждение.

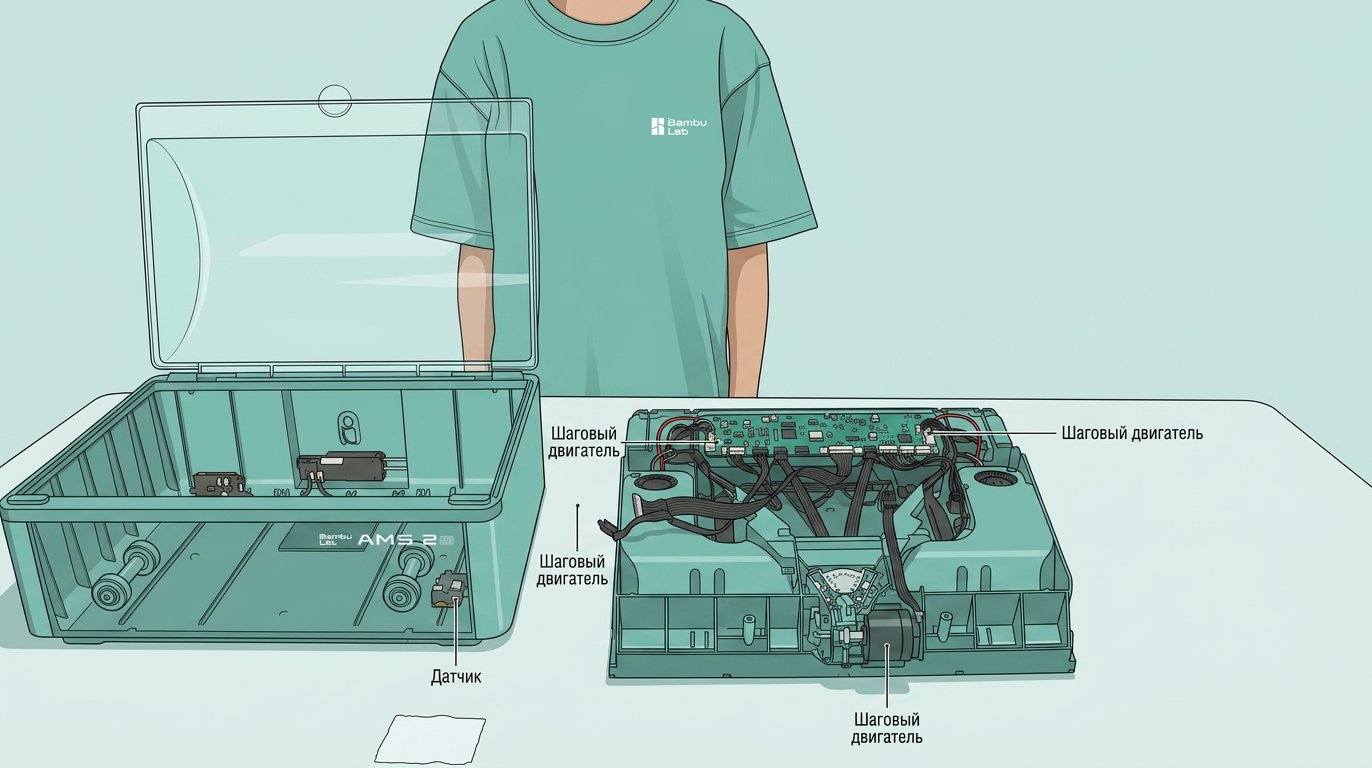

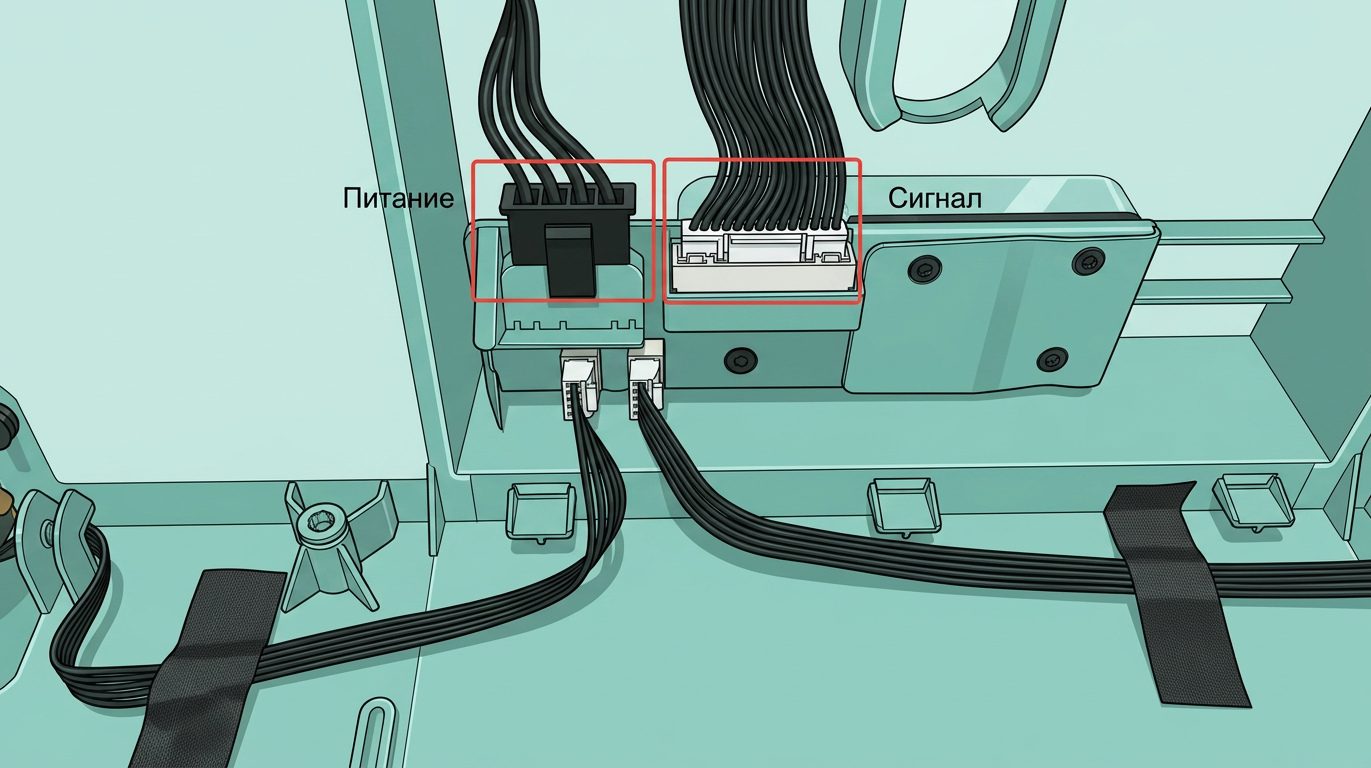

Разблокируйте защелку разъема, отсоедините сигнальный кабель и кабель питания на плате питания AMS 2 Pro и поднимите сборку основной рамы AMS 2 Pro целиком.

Шаг 4 – Переподключите кабель воздухозаборника

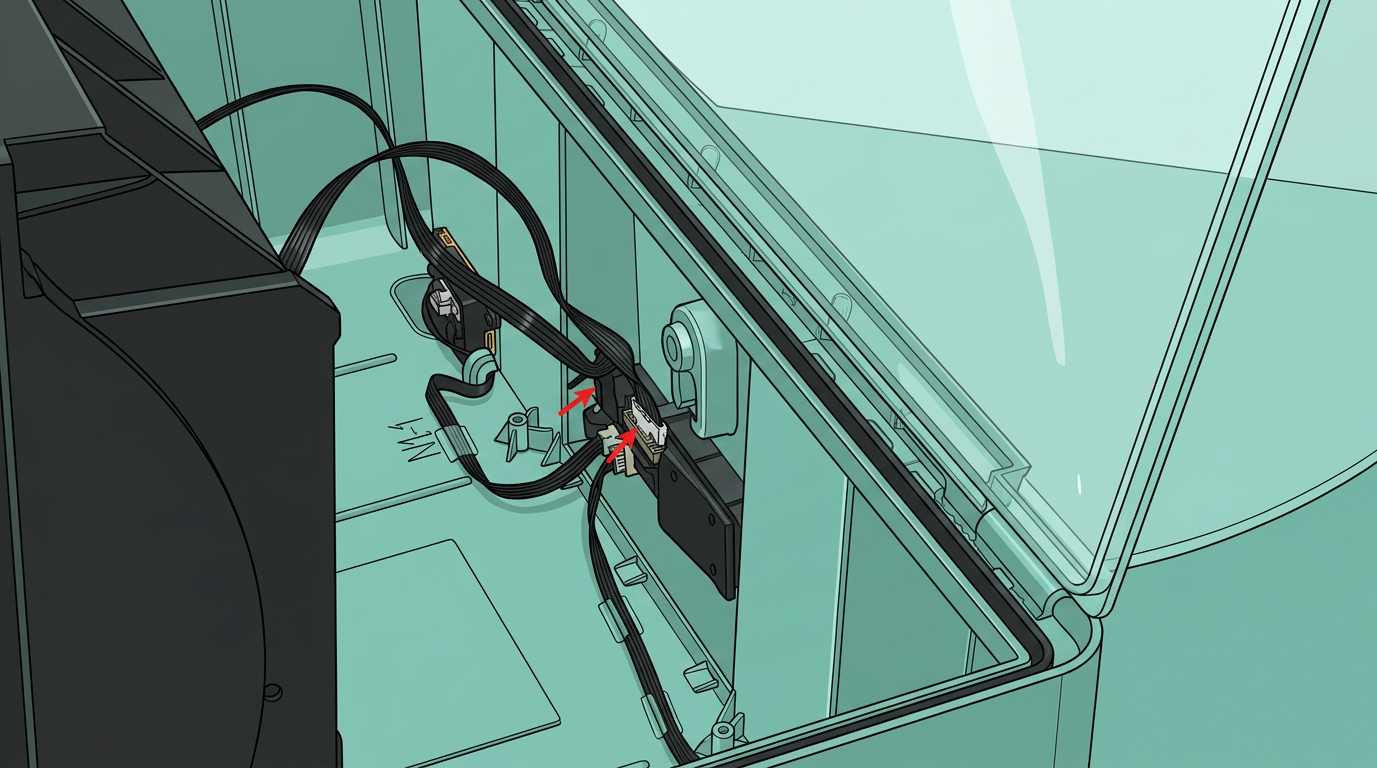

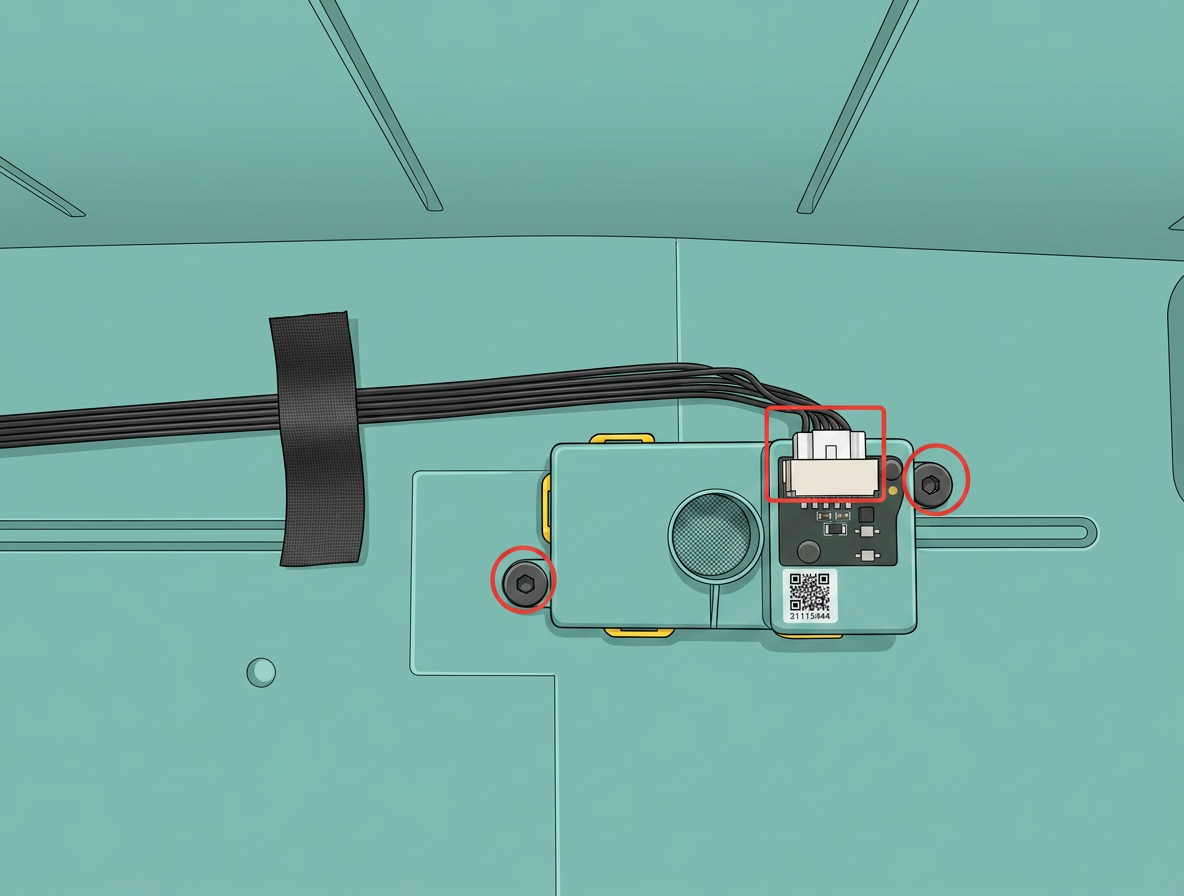

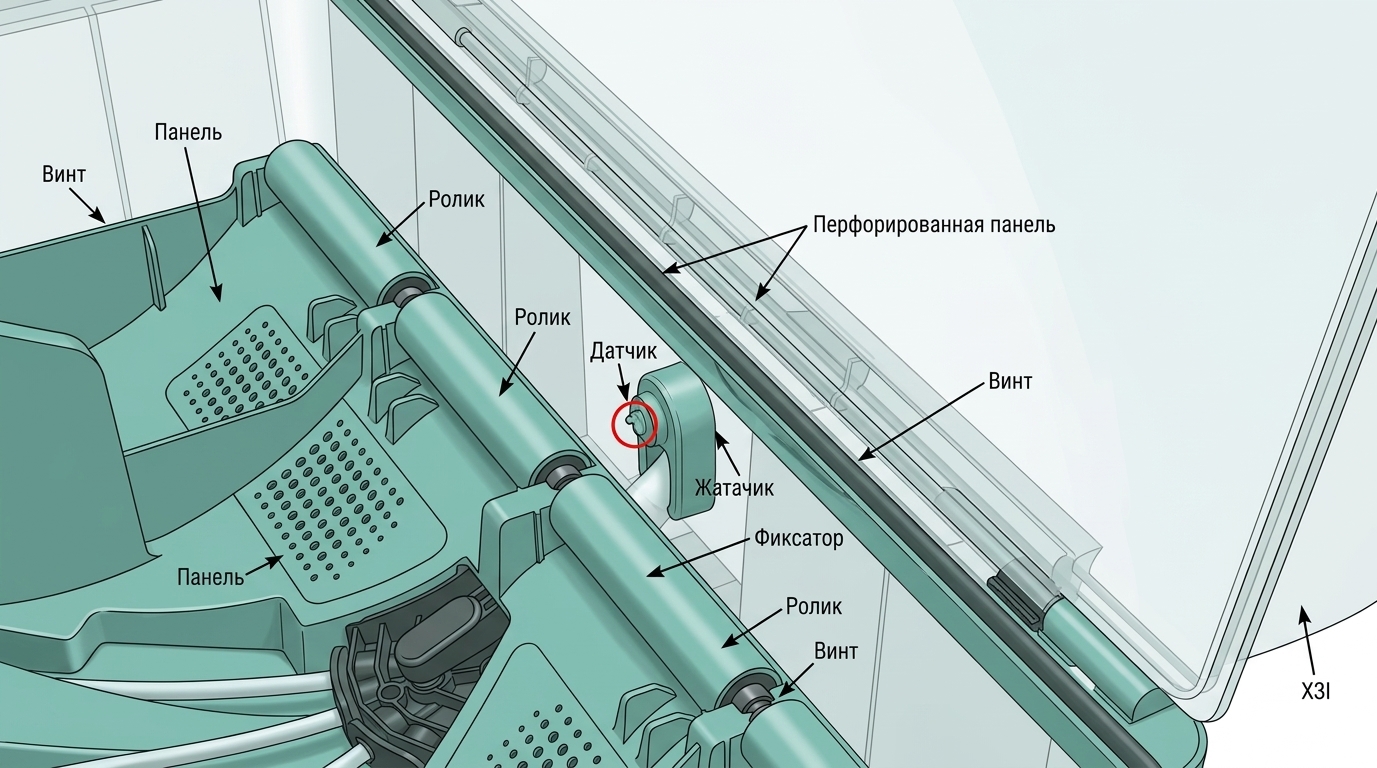

Воздухозаборник расположен снизу; воздушный клапан находится на боковой стенке. Переподключите разъем на соответствующем клапане в зависимости от вашей проблемы.

Если проблема сохраняется после переподключения кабеля, перейдите к замене узла воздухозаборника.

Учитывая, что кабели редко выходят из строя, при устранении неполадок начните с замены самого воздухозаборника. Заменяйте кабель только если проблема сохраняется.

Замена узла воздухозаборника

Шаг 1 - Установка воздухозаборника AMS 2 Pro

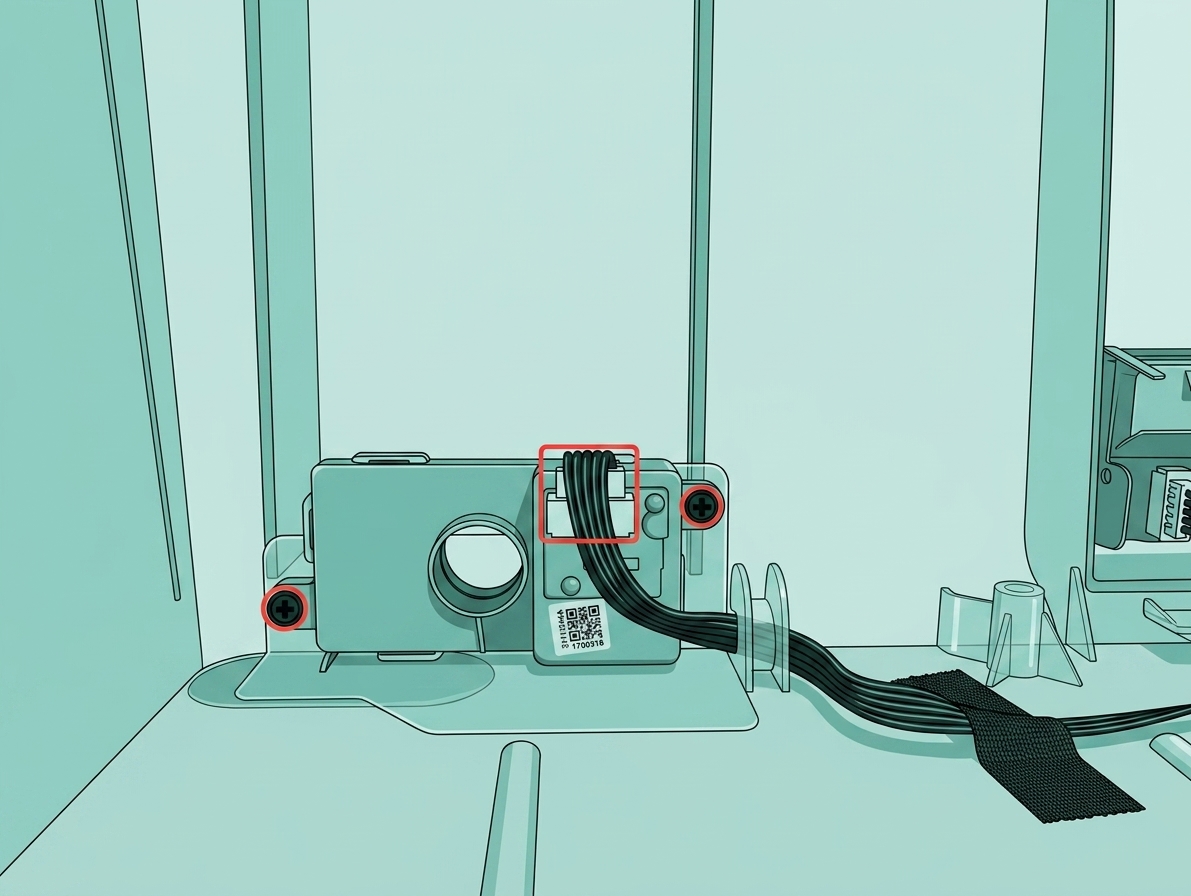

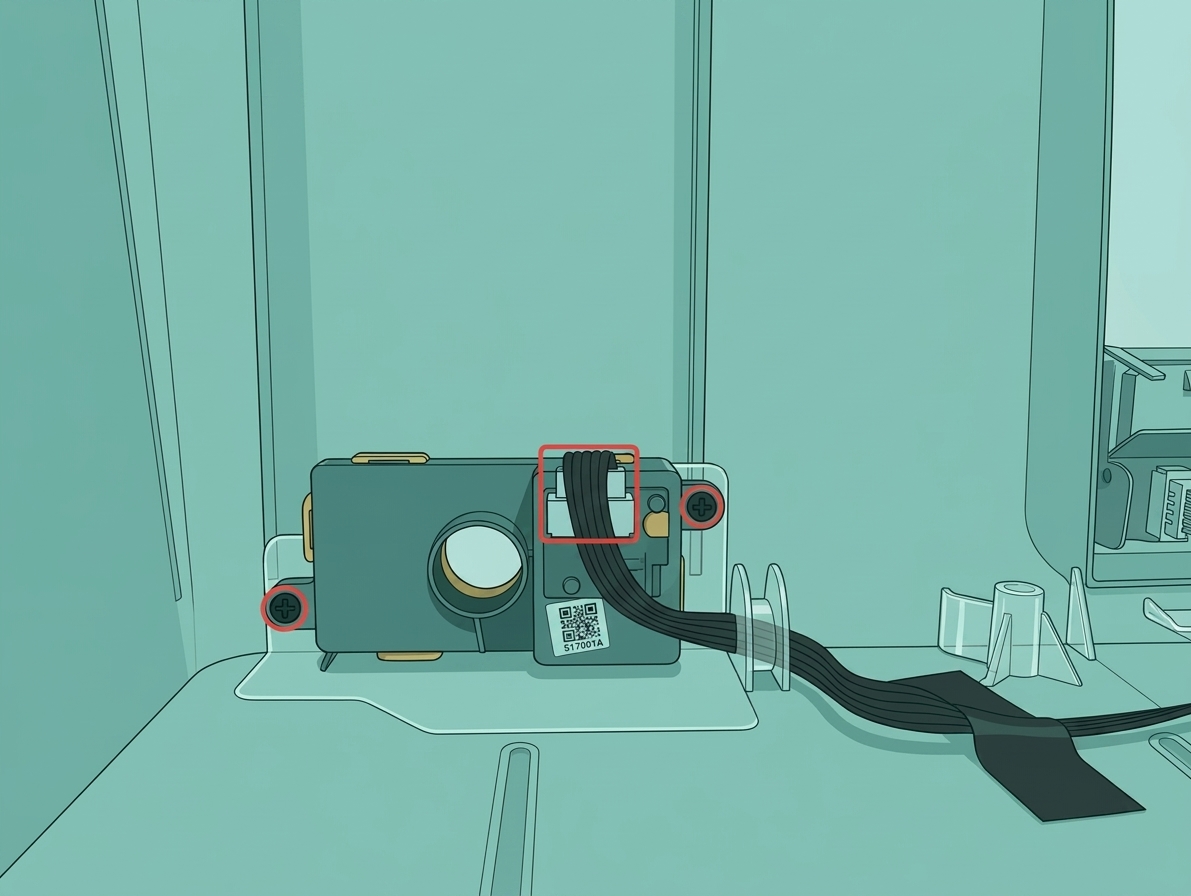

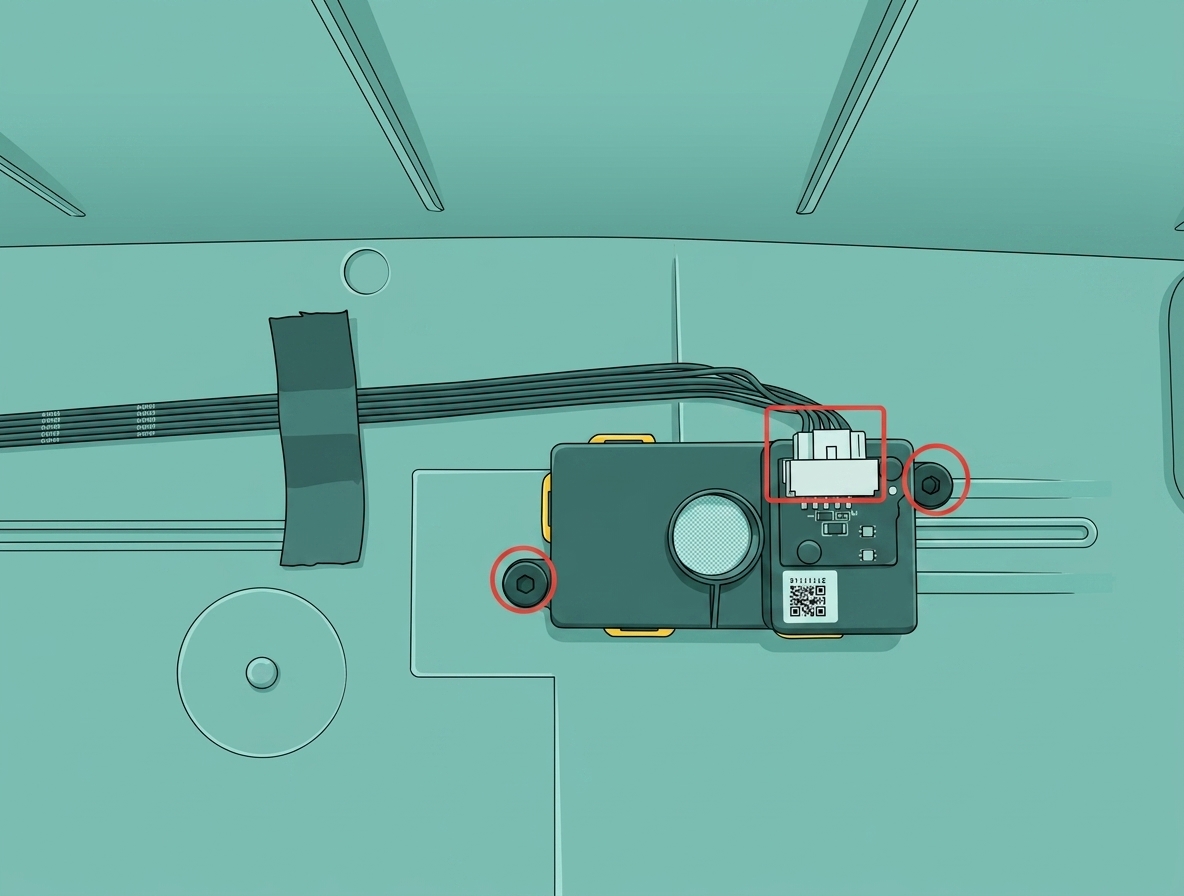

После совмещения отверстий под винты надавите в направлении отверстий под винты, чтобы прижать клапан к соответствующему отверстию, затяните 2 винта B или C клапана и подключите клапан обратно.

При установке обратите внимание на направление клапана. Если направление установки неправильное, клапан не зафиксируется. Не нажимайте на него резко. Направление открытия разъема воздухозаборника направлено вверх, а направление открытия разъема воздушного клапана направлено вправо.

Шаг 2 - Установка основной рамы и сборки приводной опорной втулки

Установите сборку основной рамы AMS 2 Pro в нижнюю крышку и подключите сигнальный кабель и кабель питания к плате питания AMS 2 Pro.

Совместите выступы нижней крышки с пазами средней рамы, затем вставьте и установите.

После установки основной рамы AMS 2 Pro на место затяните два винта для фиксации.

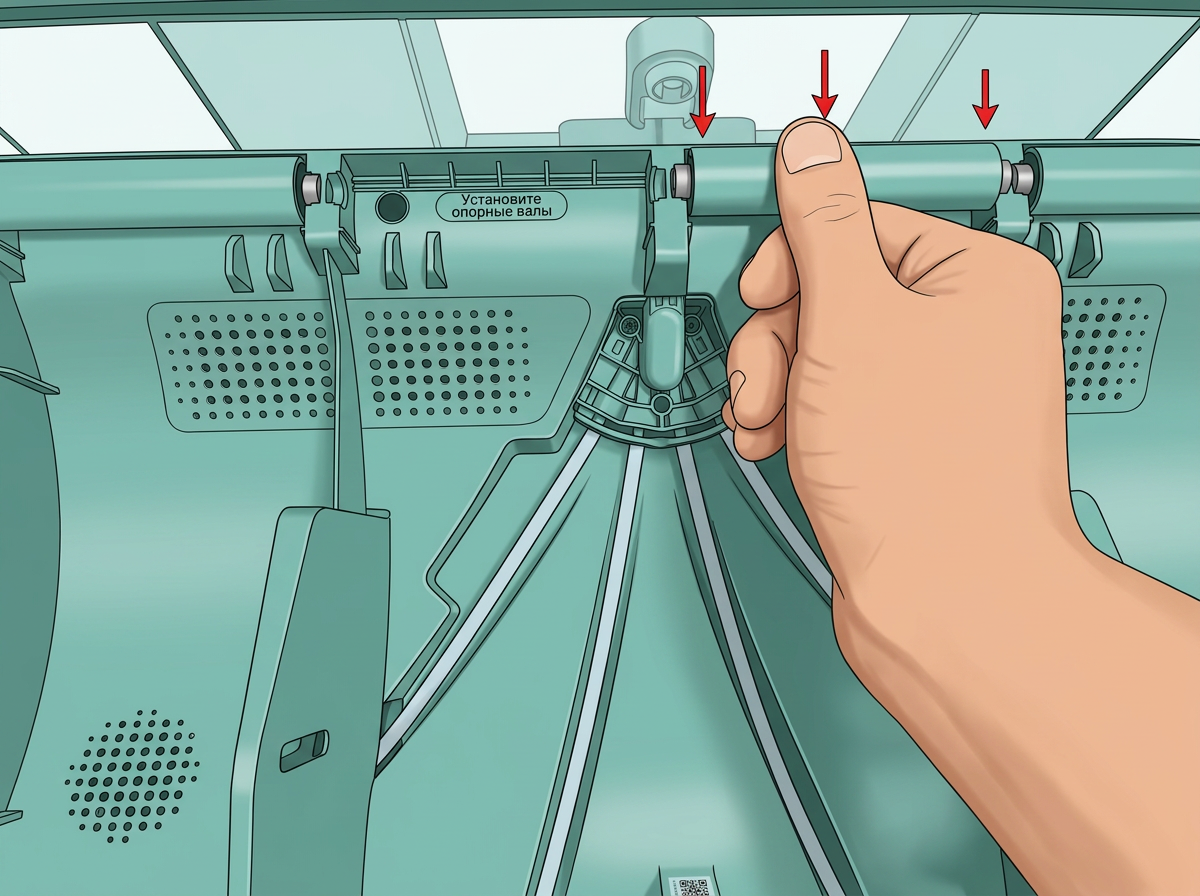

Установите две средние сборки приводных опорных втулок, убедившись, что подшипники на обоих концах всех опорных валов установлены на место.

Шаг 3 - Установка кнопки освобождения трубки PTFE

Нажмите кнопку освобождения ПТФЭ-трубки обратно в корпус в следующем направлении, плавно вставьте застёжку в соответствующий паз и убедитесь, что чёрный силиконовый корпус установлен ровно.

Шаг 4 — Подключение ПТФЭ-трубки

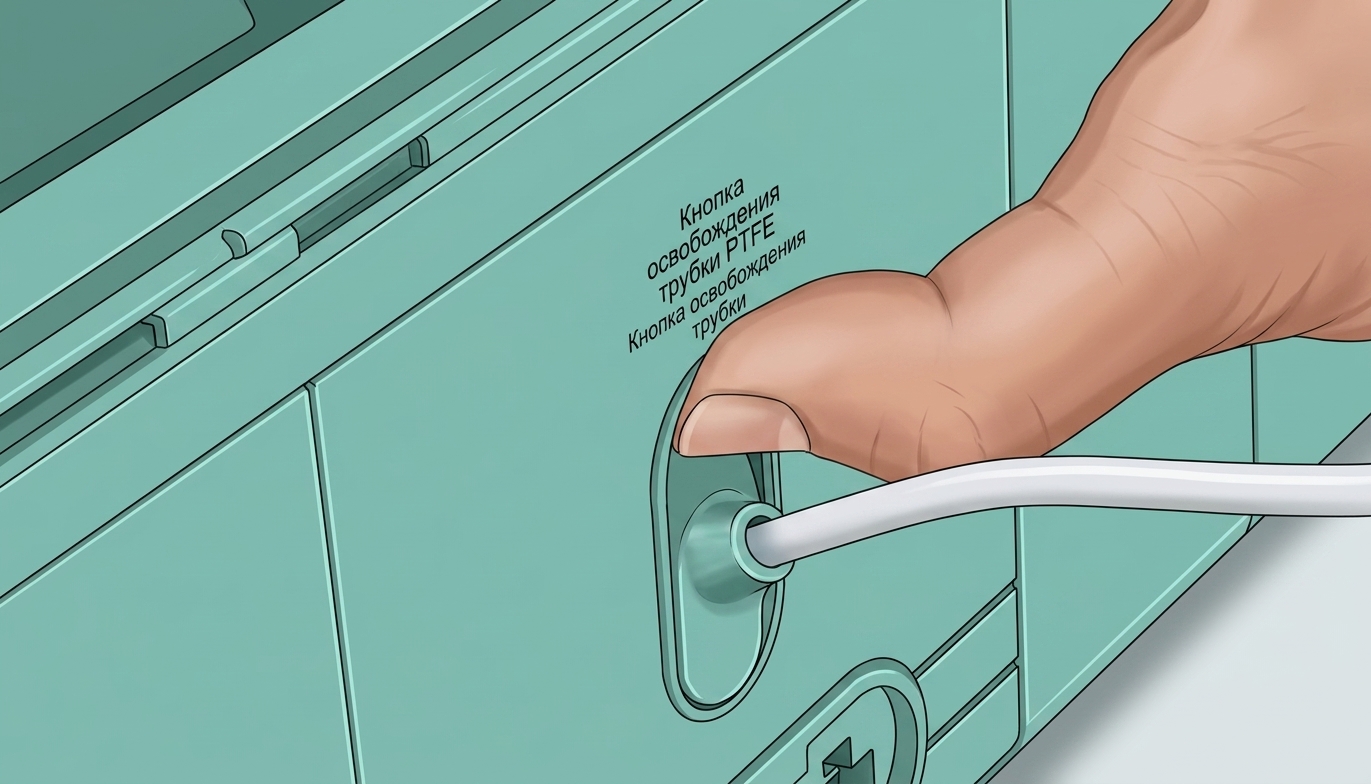

Убедитесь, что силиконовый кронштейн ПТФЭ-трубки выровнен с отверстием для филамента узла филаментного хаба, и вставьте ПТФЭ-трубку с задней стороны AMS 2 Pro. После установки потяните ПТФЭ-трубку, чтобы убедиться, что она зафиксирована.

ams-ht">Для AMS HT

Переподключите кабель вентиляции

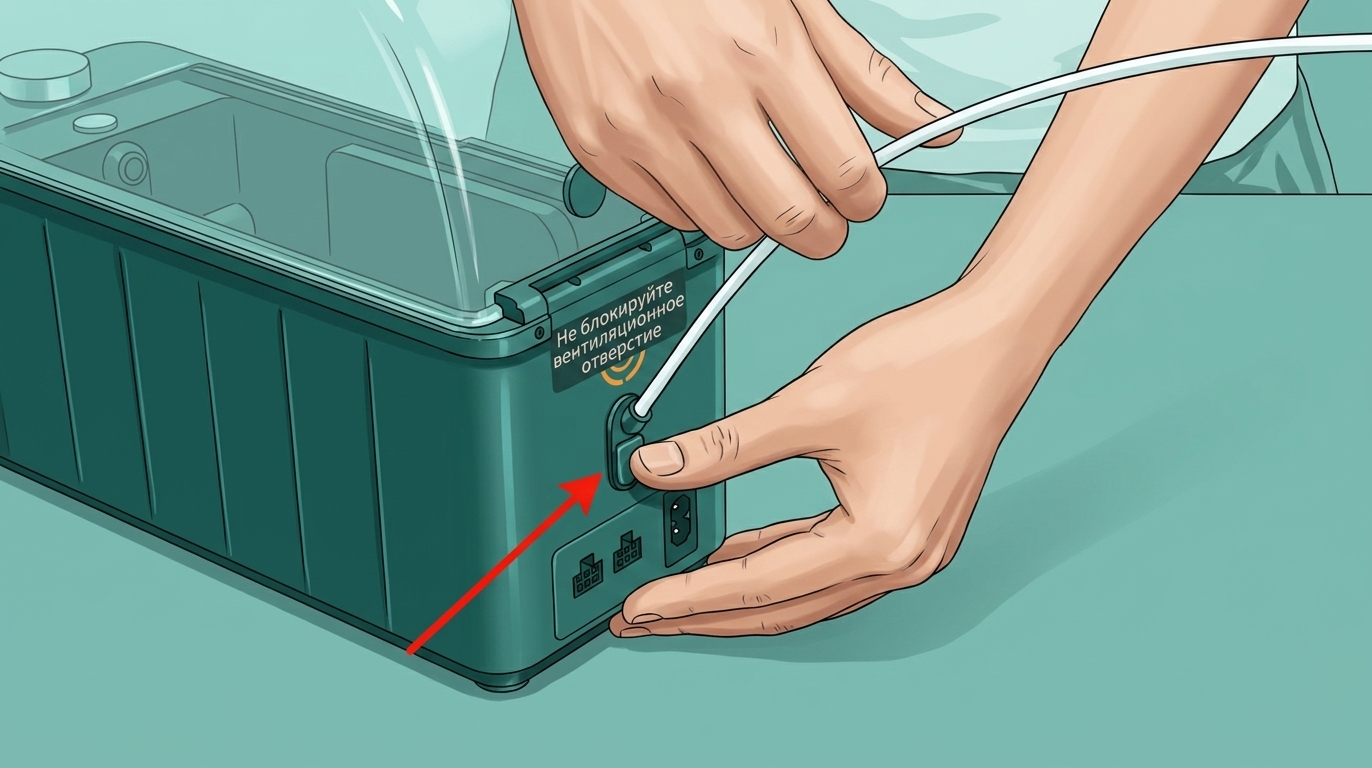

Шаг 1 — Извлечение ПТФЭ-трубки с задней стороны AMS HT

Нажмите кнопку освобождения ПТФЭ-трубки на задней панели AMS HT, чтобы разблокировать разъём, затем извлеките ПТФЭ-трубку.

Шаг 2 — Извлечение основной рамы AMS HT

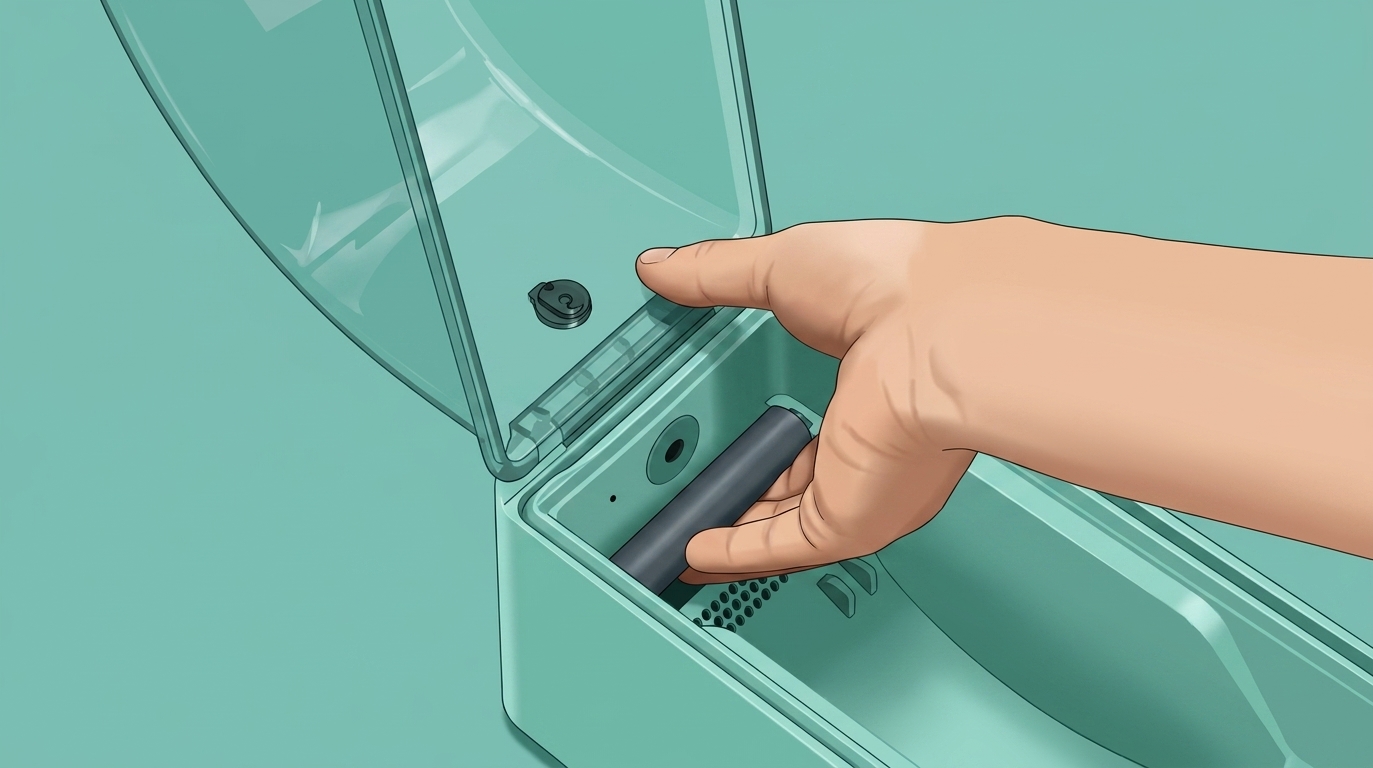

Сначала удалитеВедущий опорный валиАктивный опорный вализ слота для материала. Будьте осторожны с подшипниками на обоих концах при снятии втулок подшипников.

Открутите два нижних винта (BT3×8).

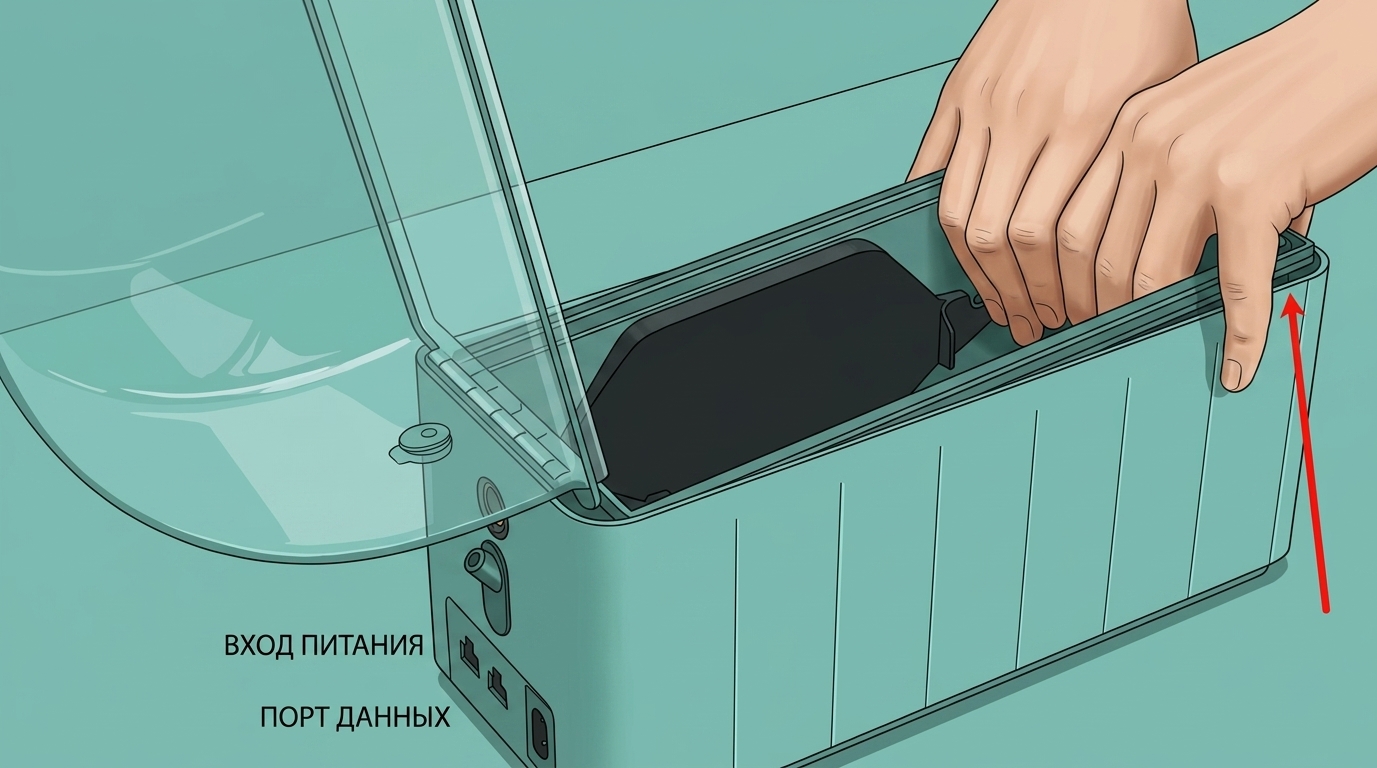

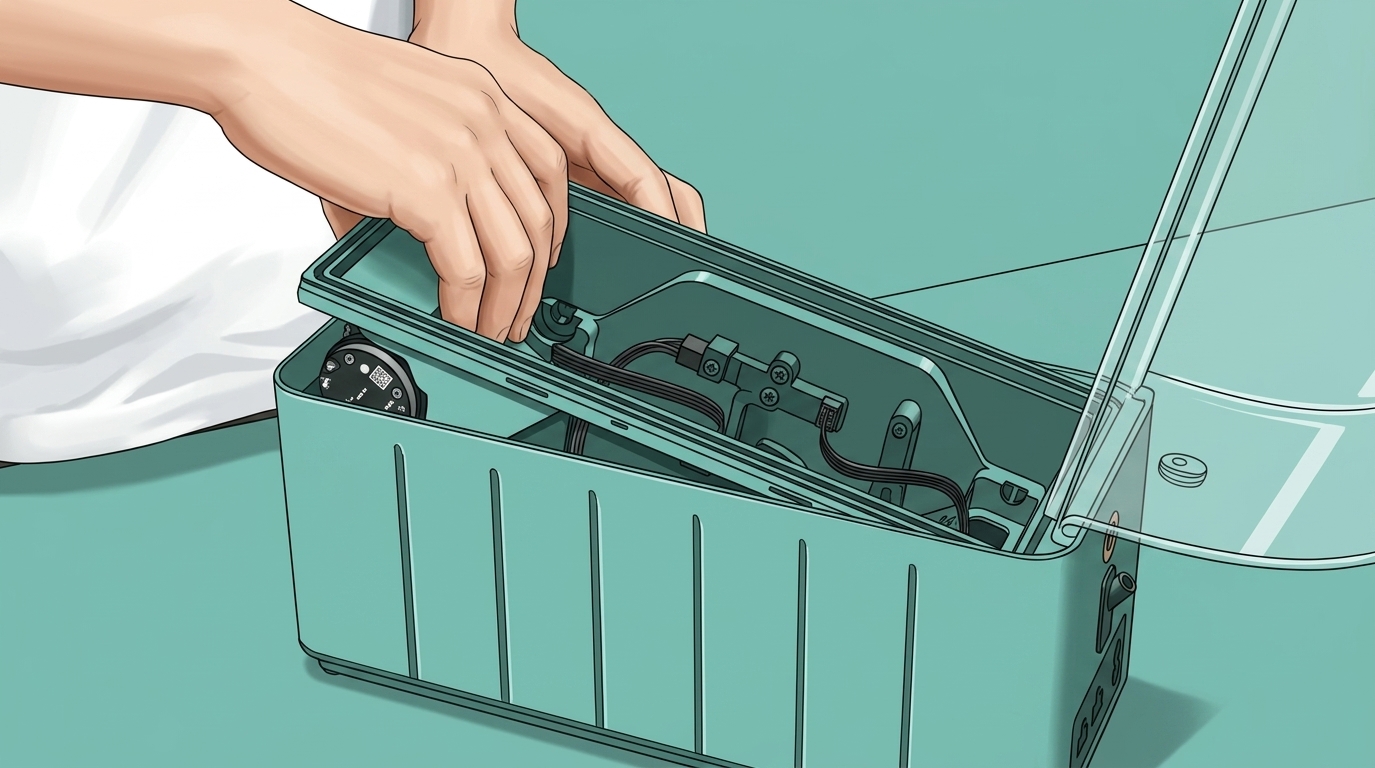

Медленно поднимите сборку основной рамы вверх.

После создания зазора поднимите сборку основной рамы.Примечание: Кабели подключены — избегайте чрезмерных усилий.

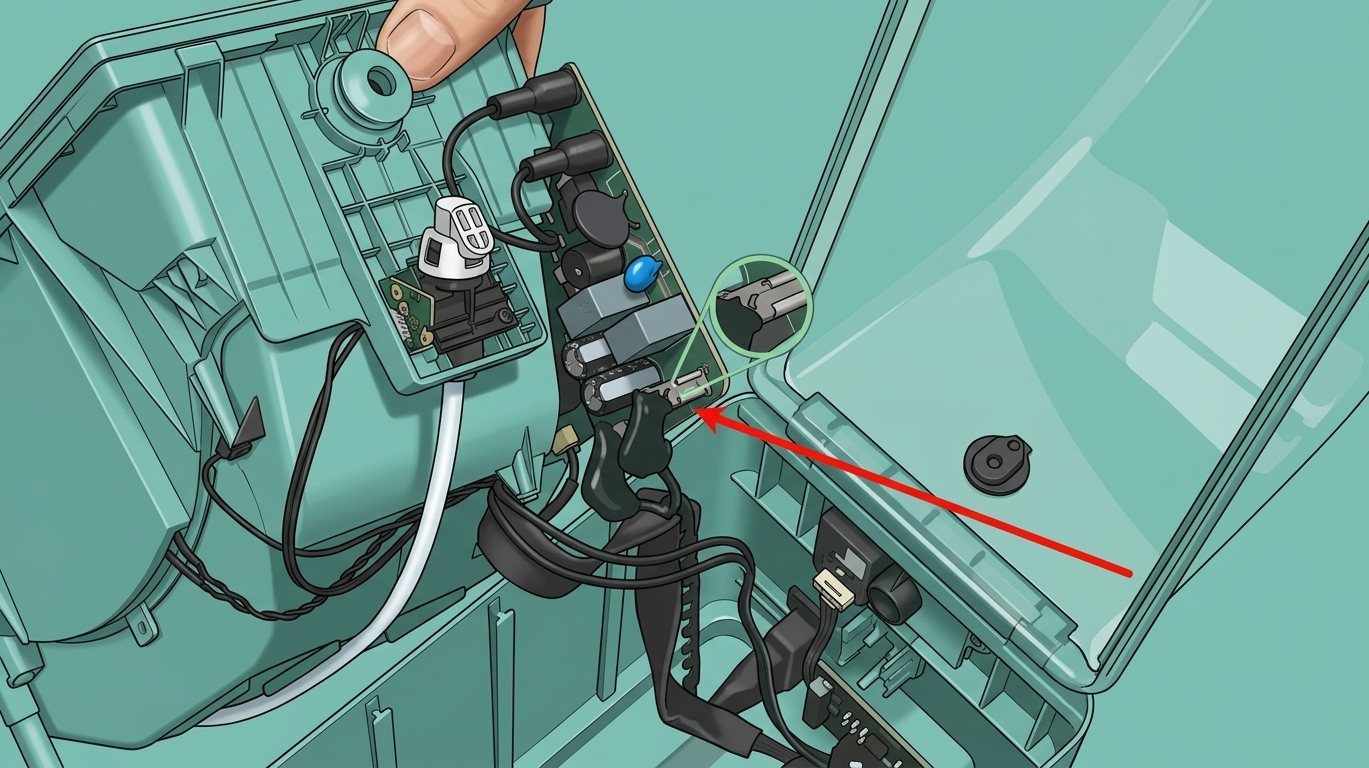

Разблокируйте защёлку разъёма и отсоедините кабель переднего экрана.

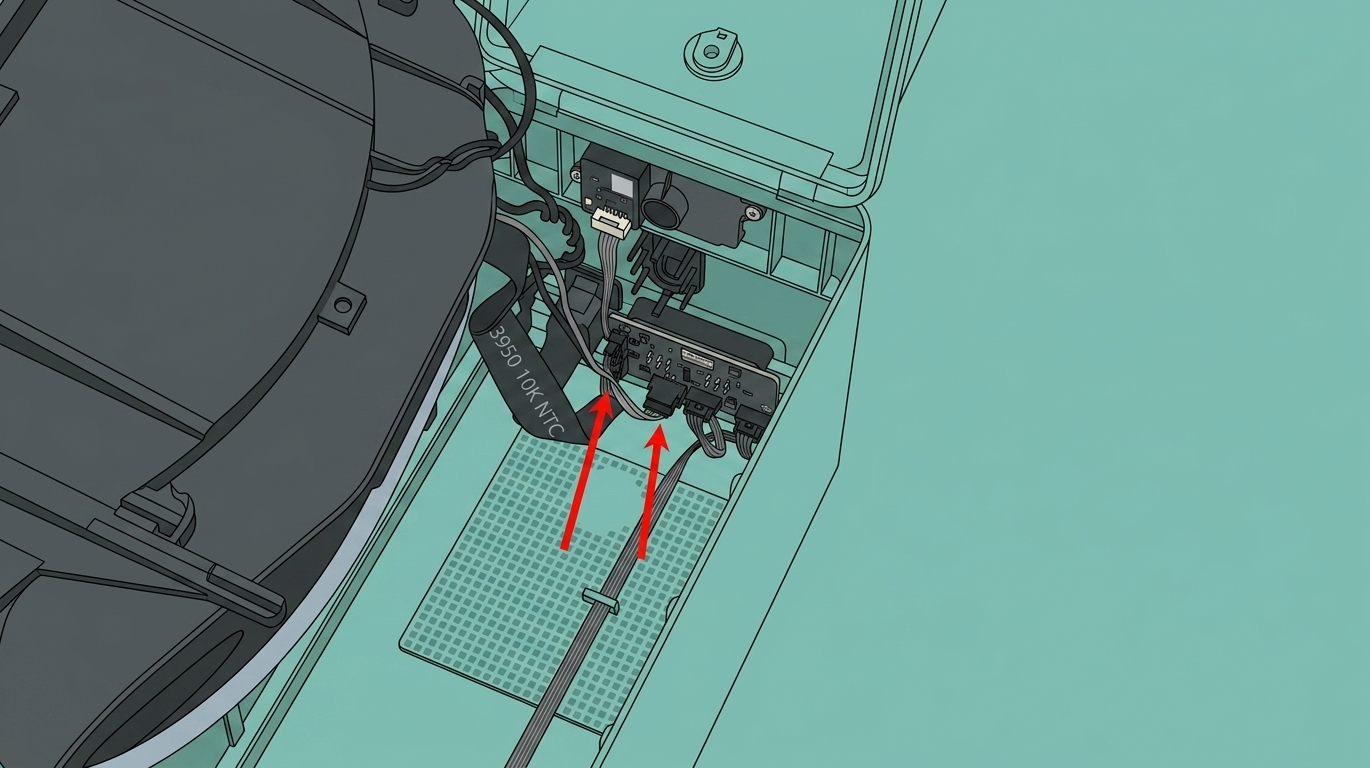

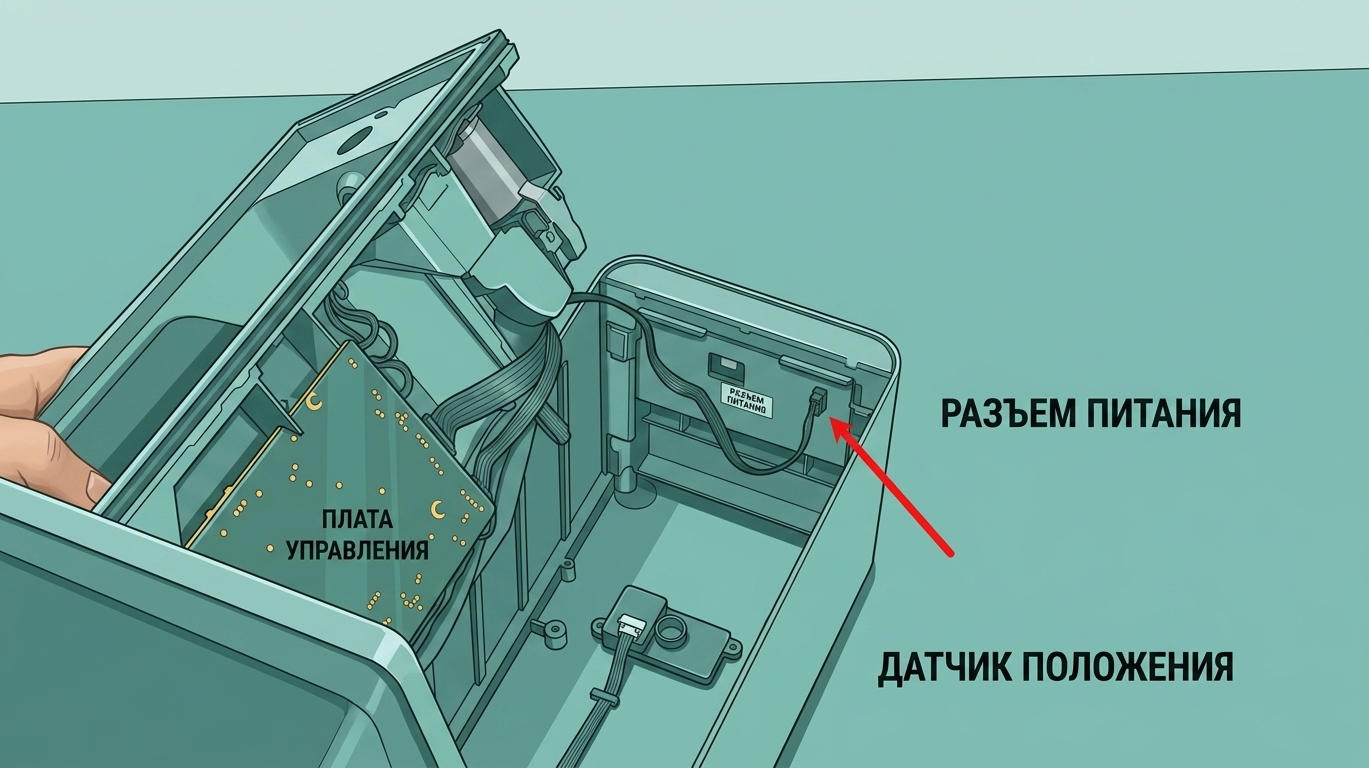

Далее отсоедините сигнальные и силовые кабели от силовой платы AMS HT.

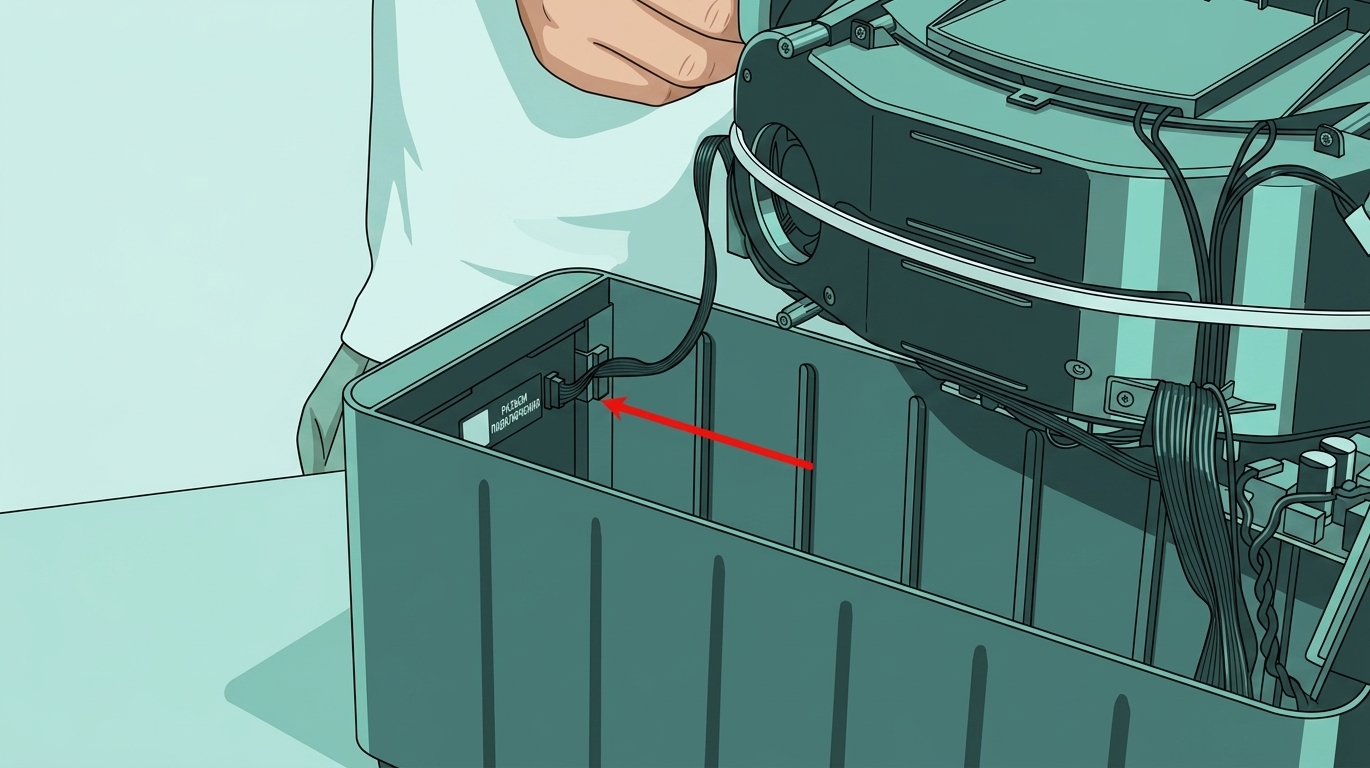

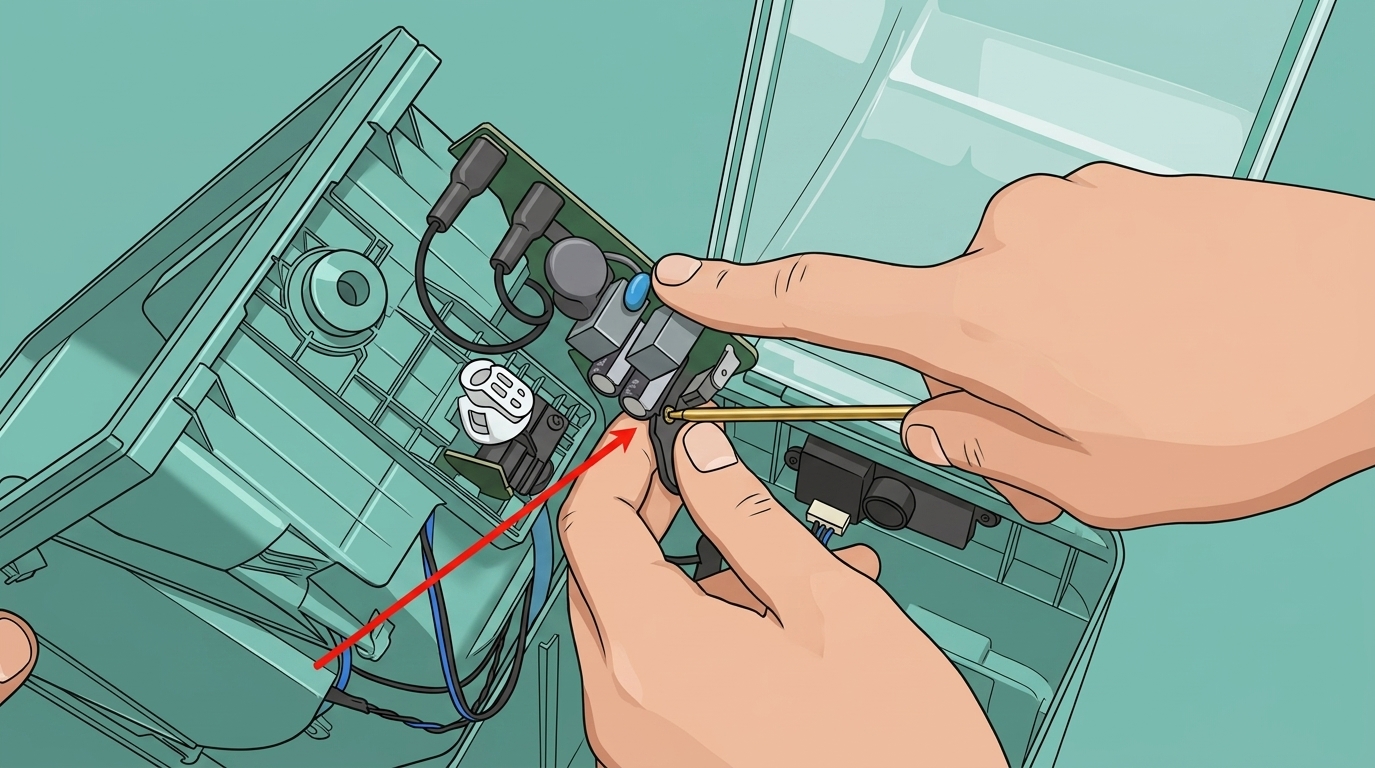

Извлеките кабель от розетки к главной плате. Нажмите защёлку разблокировки и извлеките разъём, затем снимите сборку основной рамы AMS HT целиком.

Шаг 3 — Переподключение кабелей воздушной вентиляции

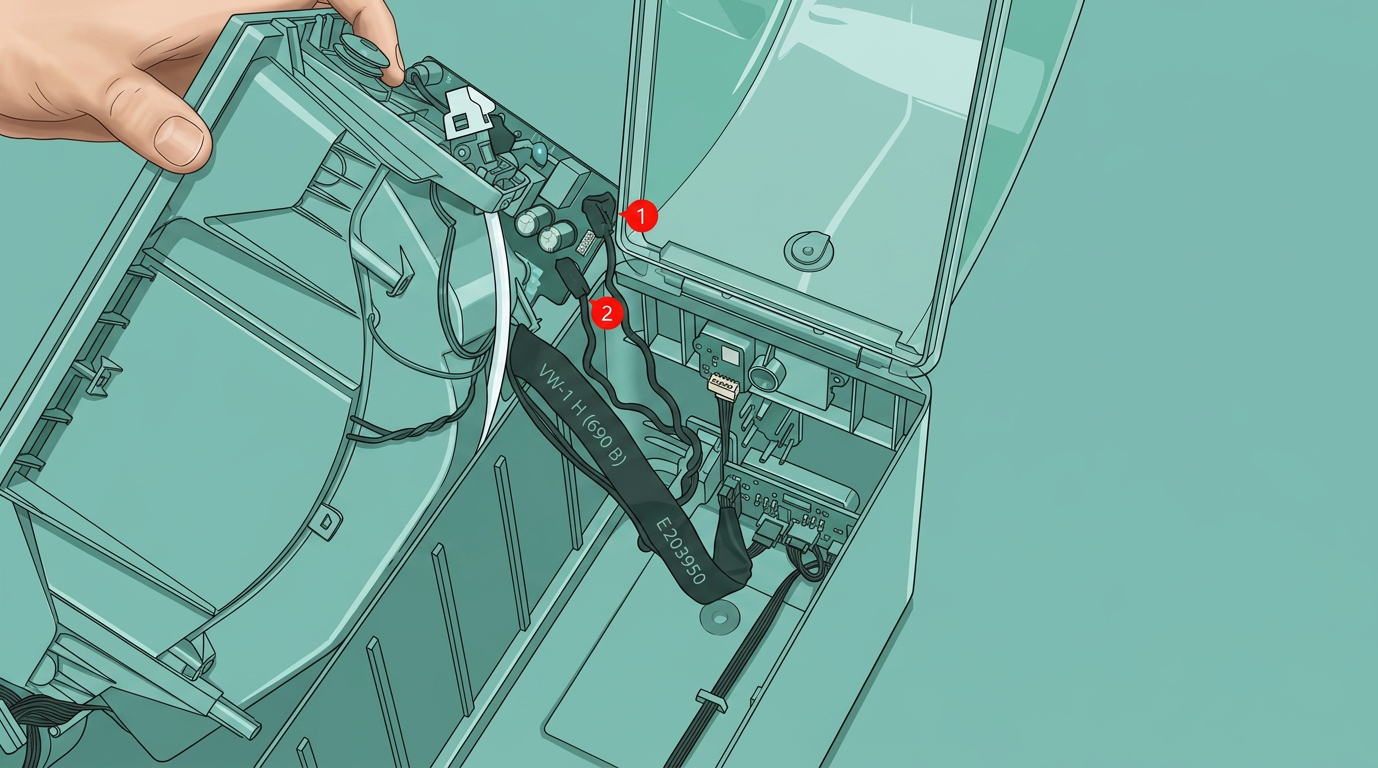

Переподключите два кабеля, подключённые к узлу впуска и выпуска воздуха (см. изображение ниже).

Если переподключение кабелей вентиляции не устраняет проблему, замените узел вентиляции. Поскольку отказы кабелей редки, вы можете сначала заменить только узел вентиляции, не меняя кабели. Если проблема сохраняется после замены узла вентиляции, замените также кабели.

Замена узла вентиляции

Шаг 1 — Установка узла впуска воздуха

Примечание:Различайте короткие и длинные кабели. Короткие кабели подключаются к задней части, а длинные — к нижней. Закрепите каждый узел двумя винтами (BT2×4).

Шаг 2 — Установка основной рамы AMS HT

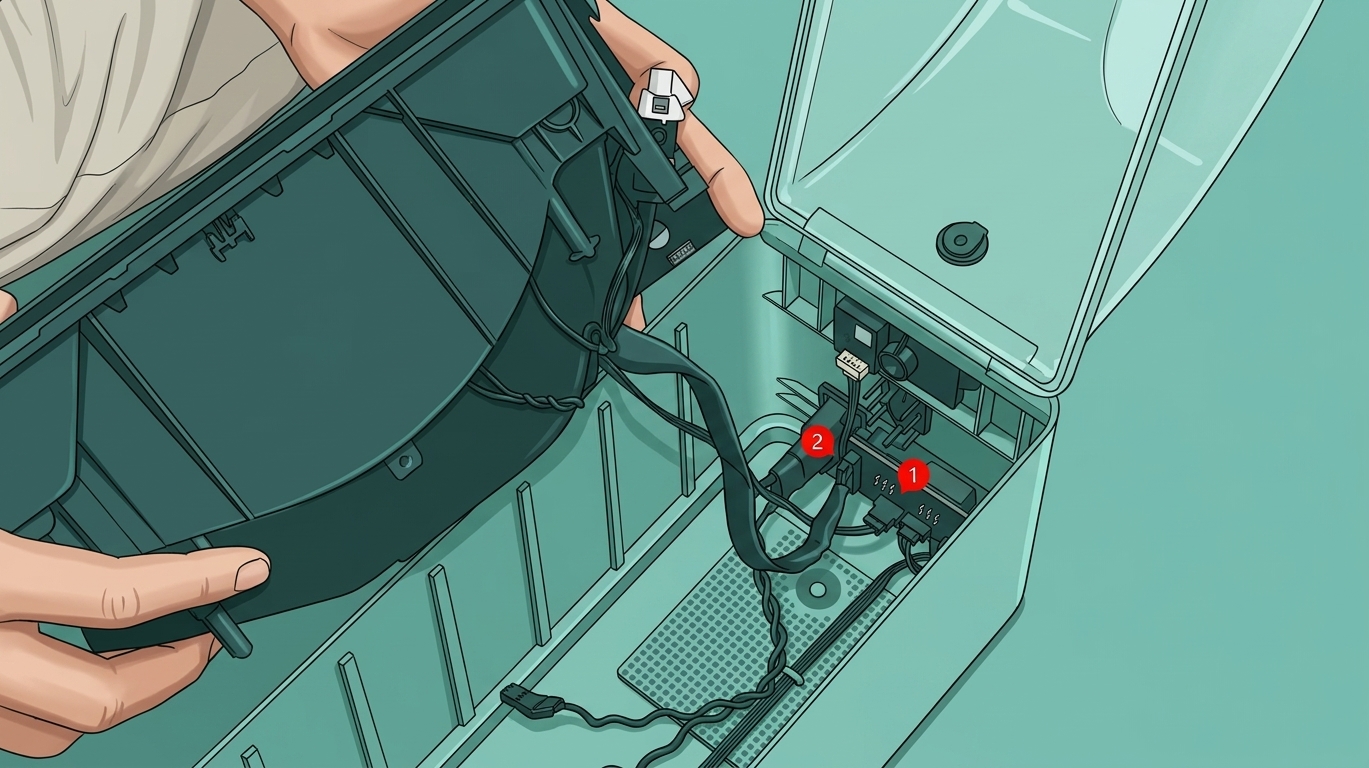

Подключите два кабеля:

1. Кабель связи главной платы (14-контактный).
2. Силовой кабель главной платы (2-контактный).

Подключите кабель розетки к главной плате и установите обратно изоляционную втулку.

Примечание: Полярность здесь не имеет значения.

Подключите кабель переднего экрана и закрепите его в канале.

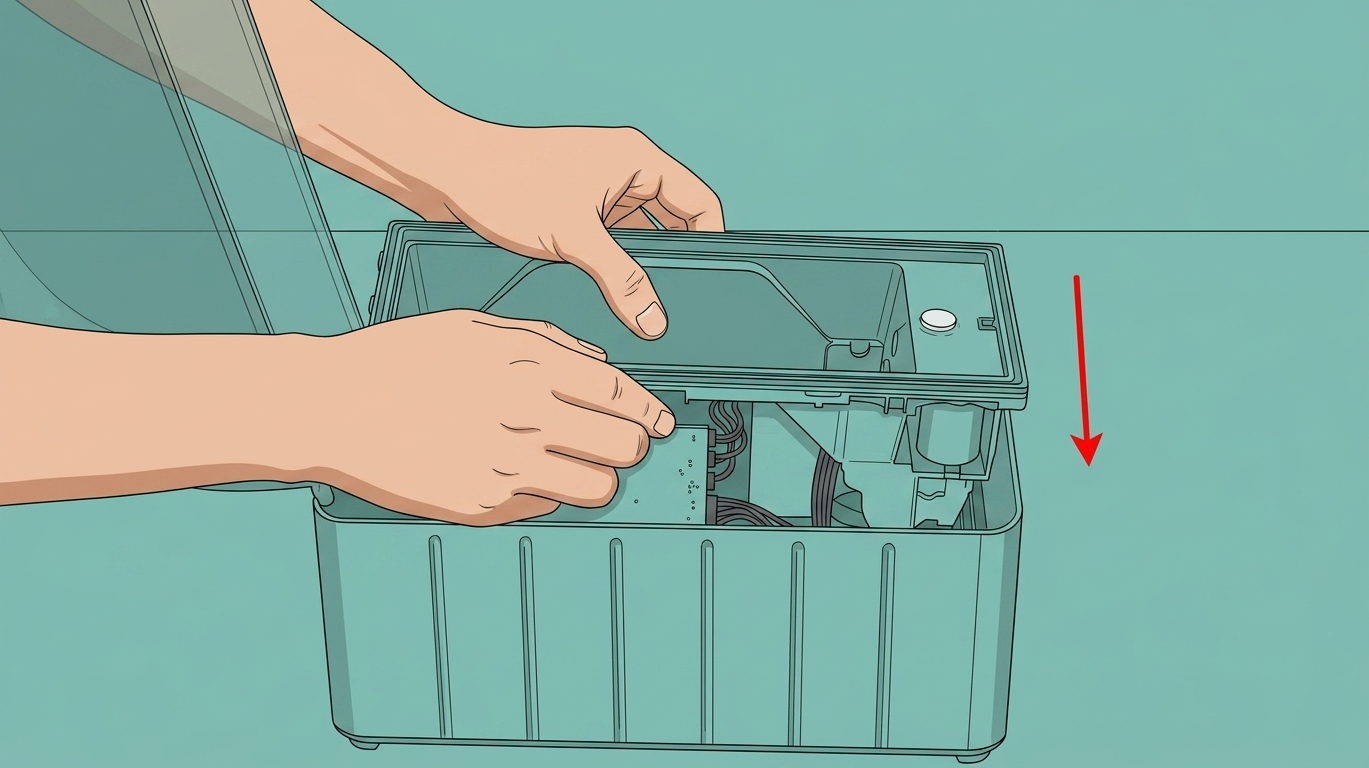

Зацепите выступающие кабели пальцами и установите основную раму в нижнюю крышку.

Убедитесь, что основная рама полностью установлена, и закрепите её двумя нижними винтами (BT3×8).

Шаг 3 — Установка активного и ведущего опорных валов

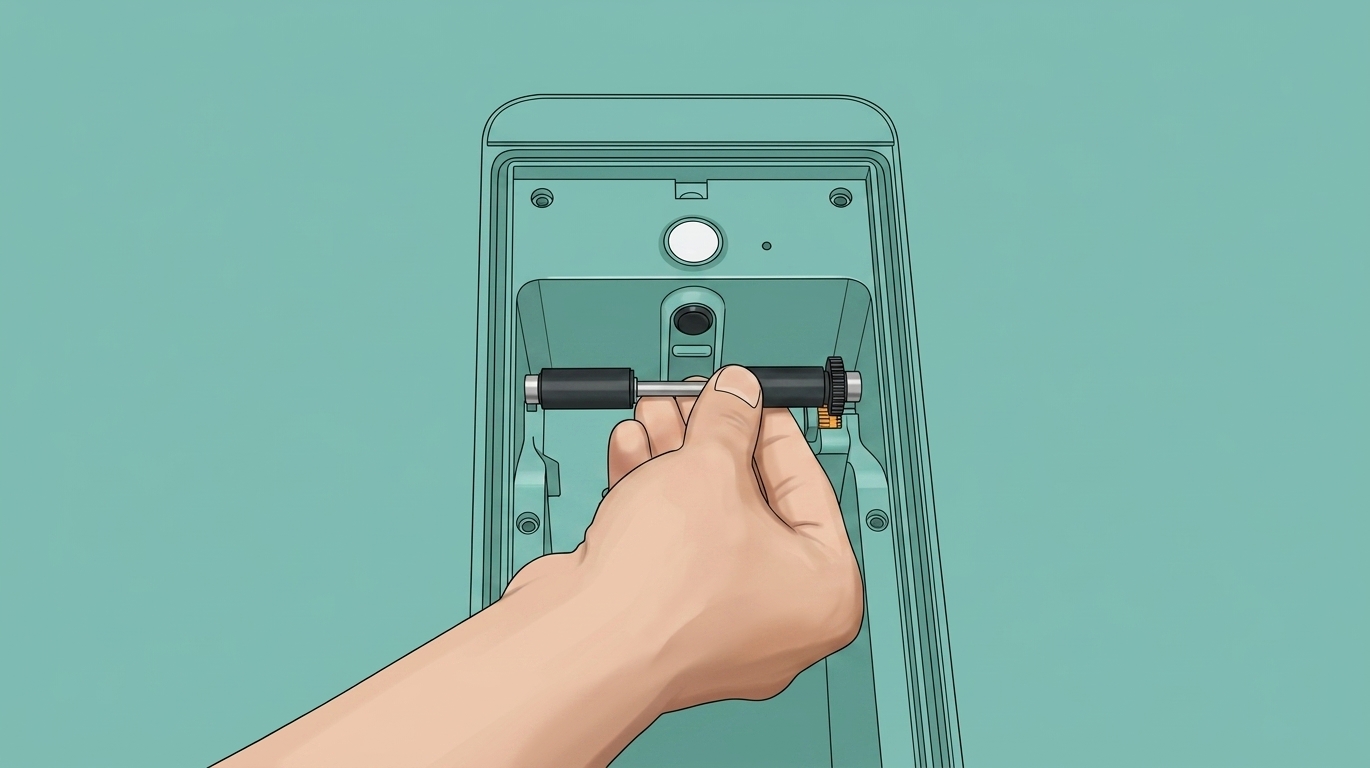

Вставьте активный опорный вал в передний паз до щелчка. Выровняйте чёрную шестерню с жёлтой шестернёй внутри основной рамы.

Вставьте ведущий опорный вал в основную раму до щелчка.

Примечание: После установки вручную проверните валы, чтобы убедиться в плавном ходе.

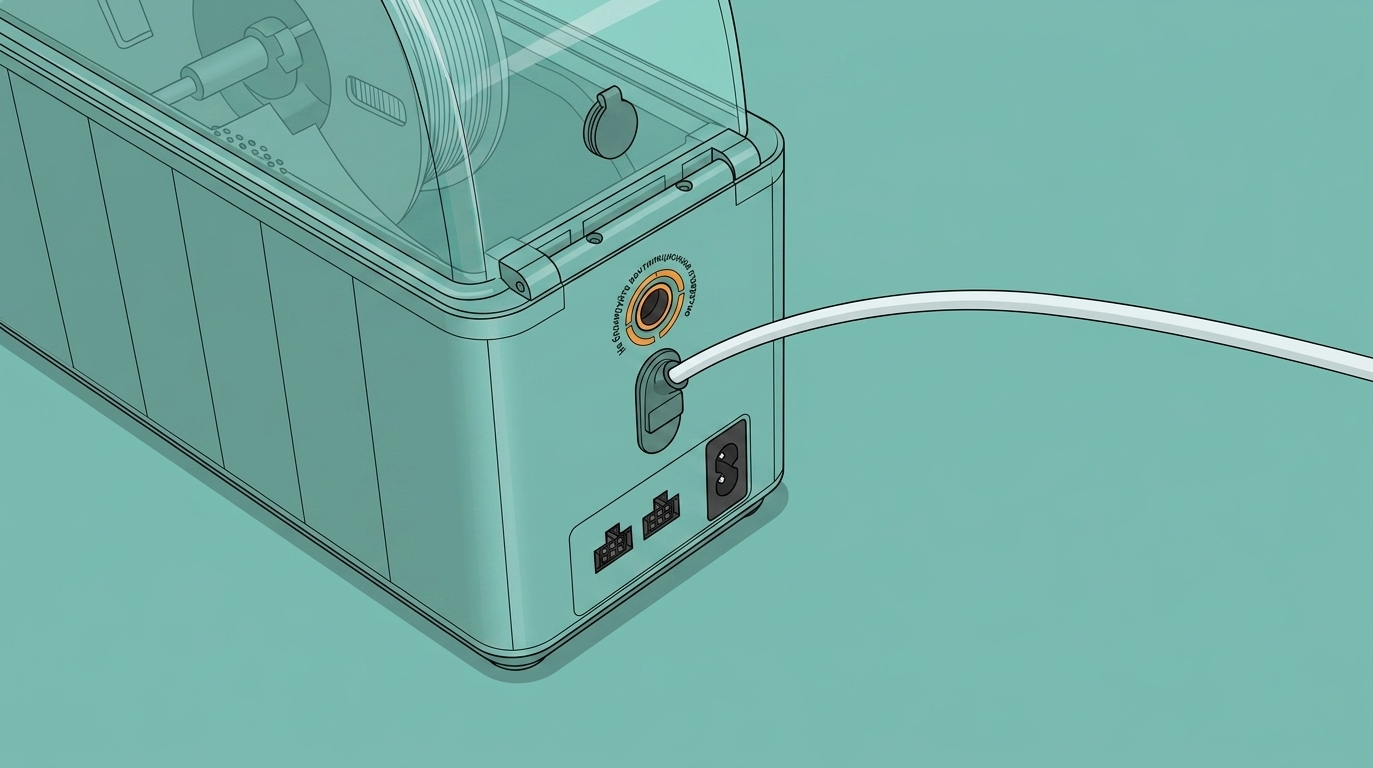

Шаг 4 — Вставка ПТФЭ-трубки в заднюю часть AMS HT

Вставьте ПТФЭ-трубку в заднюю часть AMS HT. Аккуратно потяните её, чтобы убедиться в надёжности.

Эквивалентные коды

Следующие коды HMS представляют один и тот же тип проблемы.
