Описание проблемы

Функция выпускных клапанов

Оба устройства AMS HT и AMS 2 Pro оснащены двумя выпускными клапанами, которые можно независимо открывать и закрывать для управления режимом циркуляции воздуха во время процесса сушки AMS. Когда оба клапана закрыты, система работает в режиме внутренней циркуляции, быстро повышая температуру камеры. Когда оба клапана открыты, система переключается в режим внешней циркуляции, быстро удаляя влажный воздух изнутри AMS.

Принцип работы выпускных клапанов

Выпускной клапан приводится в действие электромагнитом. Путем подачи питания на электромагнит и управления направлением тока клапан можно открывать или закрывать. Датчик Холла контролирует исправность работы клапана.

Метод диагностики

Каждый раз при запуске сушки в AMS HT или AMS 2 Pro выполняется диагностика неисправностей клапанов. Этот тест проверяет сопротивление катушки и работоспособность клапанов. При обнаружении аномального сопротивления катушки выдается ошибка. Нормальный диапазон сопротивления катушки клапана составляет от 5 до 15 Ом.

Проявления:

1. "Выпускной клапан x Обрыв цепи" указывает на чрезмерно высокое сопротивление катушки клапана, что может свидетельствовать о неисправности обрыва цепи.

2. HMS отображает: "Выпускной клапан x Обрыв цепи, возможно, из-за плохого контакта разъема."

Последствия:

1. Выпускной клапан не может открываться или закрываться нормально.

2. Процесс сушки переходит в режим ошибки, что индицируется красным пульсирующим индикатором. Нагрев прекращается, пока вентиляторы продолжают работать.

Инструменты, оборудование и материалы

• Шестигранный ключ H1.5
• Шестигранный ключ H2.0

Устранение неполадок

Шаг 1. Переподключите кабель клапана.

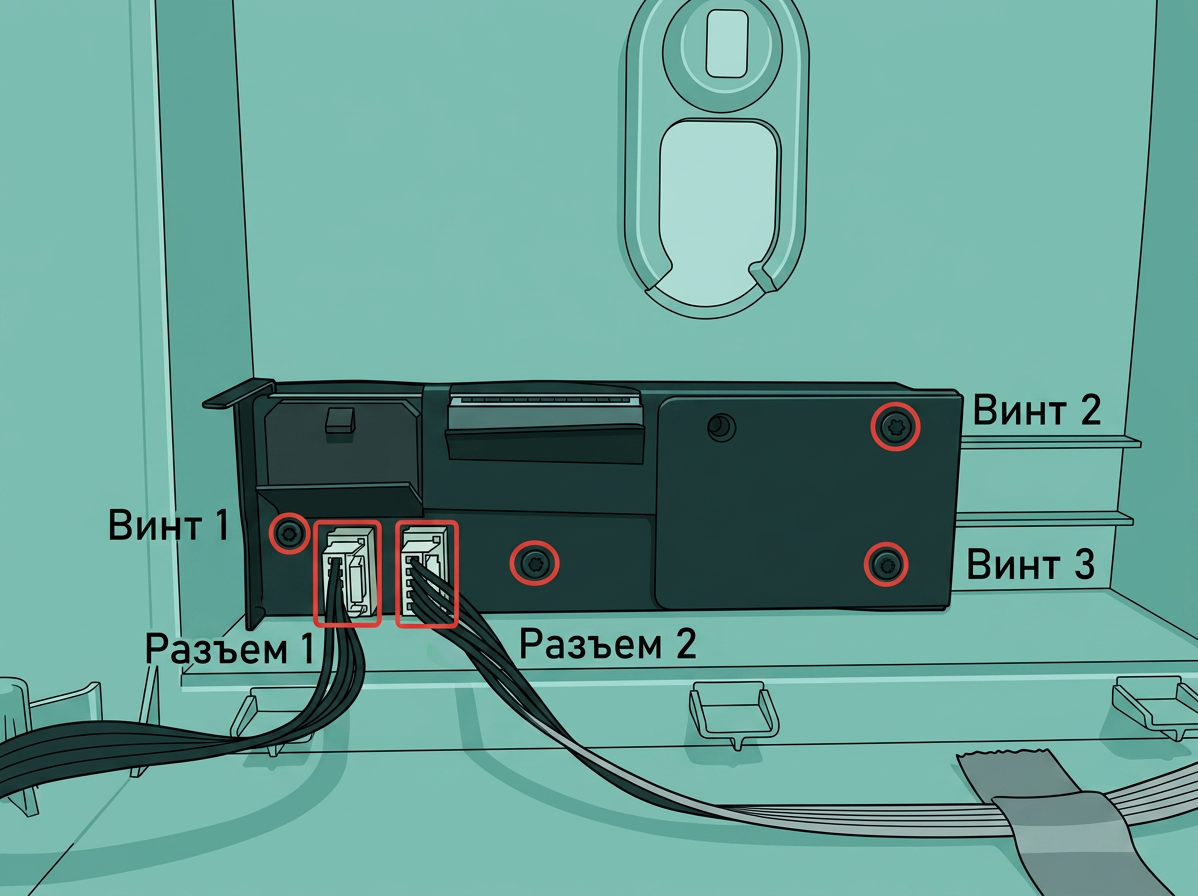

ams-2-pro">AMS 2 Pro

Отсоедините и снова плотно подключите кабель, соединяющий выпускной клапан с основной платой, чтобы обеспечить надежное соединение. Подробные инструкции см. в разделах Replace AMS 2 Pro Power Board и Replace AMS 2 Pro Air Intake/Vent Assembly .

Если проблема сохраняется после отключения и повторного подключения, отсоедините оба кабеля и подключите их к порту другого клапана. Отследите, меняется ли сообщение об ошибке с "клапан 1" на "клапан 2". Если да, замените сборку клапана. Если сообщение об ошибке остается "клапан 1 не подключен", замените плату питания.

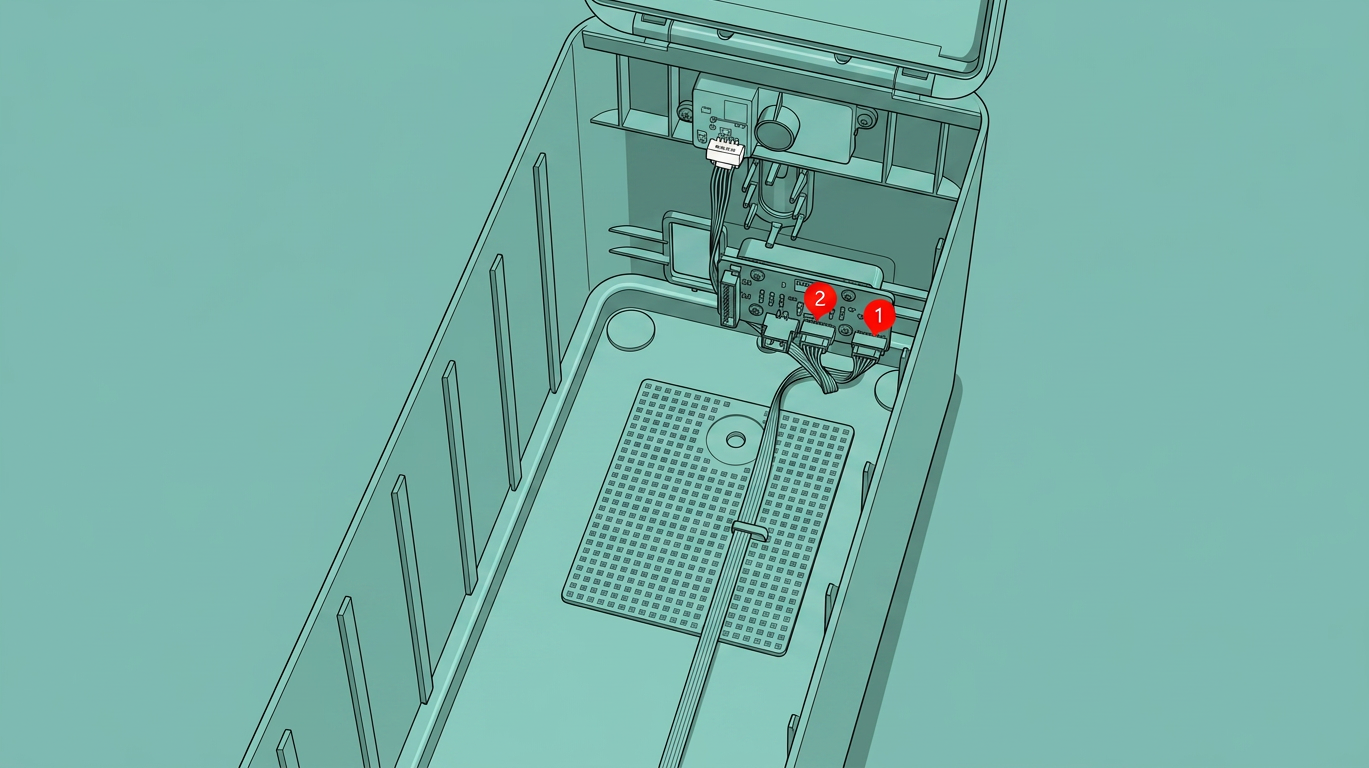

ams-ht">AMS HT

Отсоедините и плотно подключите обратно кабель, соединяющий выпускной клапан с основной платой, чтобы обеспечить надежный контакт. Подробные инструкции см. в руководстве по разборке и сборке AMS HT. Если проблема сохраняется после отключения и повторного подключения, отсоедините оба кабеля и подключите их к порту другого клапана. Отследите, меняется ли сообщение об ошибке с "клапан 1" на "клапан 2". Если да, замените сборку клапана. Если сообщение об ошибке остается "клапан 1 не подключен", замените плату питания.

Шаг 2. Замените сборку клапана.

Подробные инструкции по замене см. в разделе Замена сборки воздушного впуска/выпуска AMS 2 Pro или в руководстве по разборке и сборке AMS HT для замены сборки клапана.

Шаг 3. Замените плату питания AMS.

Подробные инструкции по замене см. в разделе Замена платы питания AMS 2 Pro или Замена платы питания AMS HT для замены платы питания AMS.

Эквивалентные коды

Следующие коды HMS обозначают проблему того же типа.
