HMS_0700-8000-0001-0004: Нагреватель AMS A 1: аномальный нагрев.

Описание проблемы

• Нагреватель: Также называется Блок нагрева. Относится к PTC-нагревателю, расположенному в левом и правом воздушных каналах AMS. Эти нагреватели используются для функции сушки AMS, служа для повышения температуры внутри камеры AMS и облегчения сушки филамента.

ams-2-pro_maintenance_replace-heating-unit_heater1a2.png" style="height: 300px; width: auto; object-fit: cover; display: block; margin: 0 auto;"/>	ams-ht_maintenance_drying-component_image.png" style="height: 300px; width: auto; object-fit: cover; display: block; margin: 0 auto;"/>

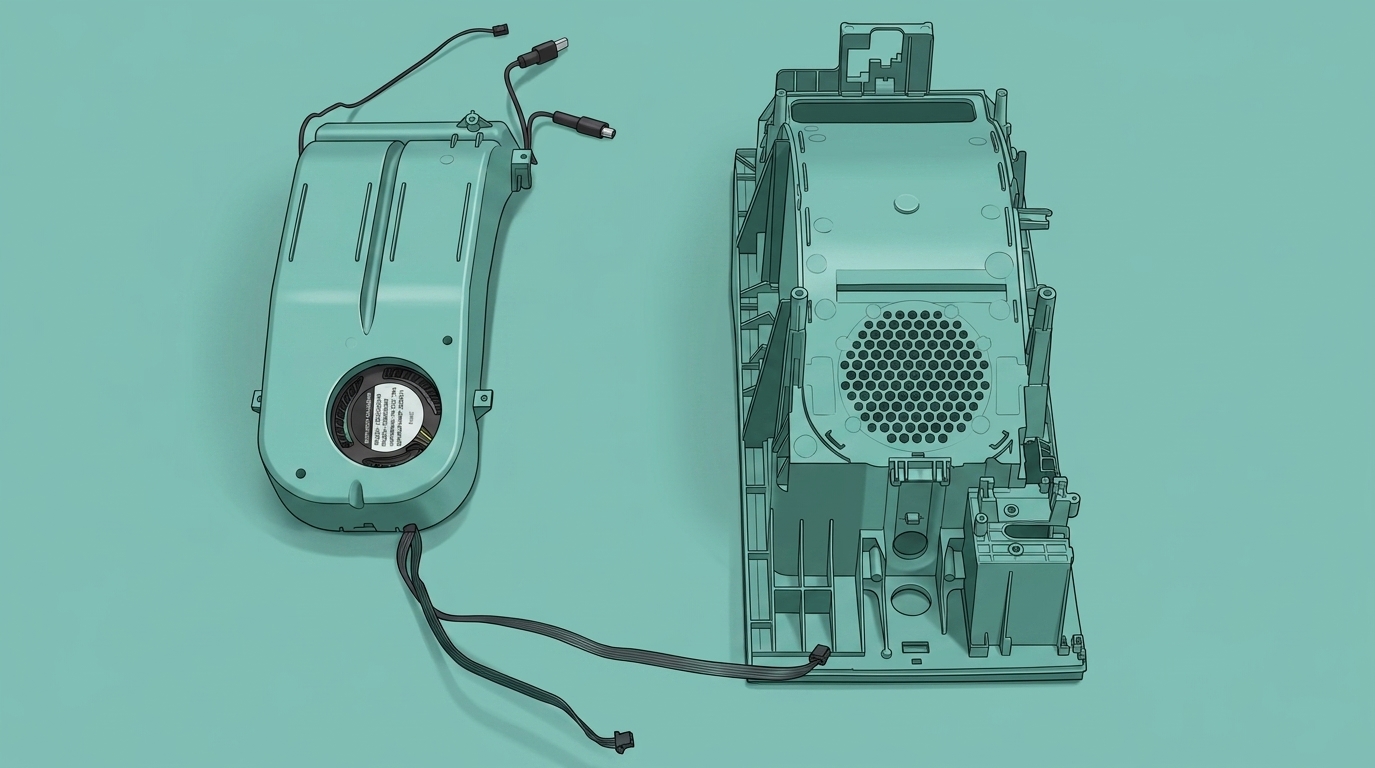

AMS 2 Pro: - Левая сторона — Блок нагрева 1, который питает слоты 1–2 и может быть идентифицирован по наклейке вентилятора. - Правая сторона — Блок нагрева 2, который питает слоты 3–4 и может быть идентифицирован по видимым лопастям вентилятора.	Нагревательный блок AMS HT состоит из нагревательного элемента, вентилятора и датчика температуры NTC.

• Симптомы:

Симптом 1. При включенном режиме сушки нагревательные блоки AMS нагреваются аномально, и температура продолжает расти. В то же время вентилятор заклинивает и не может должным образом отводить тепло. Внешний корпус также может показать признаки размягчения. В этом случае немедленно отключите питание AMS и дайте ему остыть при достаточной вентиляции, чтобы предотвратить дальнейший рост температуры.

Симптом 2. При отключенном режиме сушки AMS автоматически активирует режим сушки и ложно сообщает об ошибке перегрева, хотя нагревательные блоки на самом деле не нагреваются. Это вызвано аномальным значением сопротивления NTC в нагревательных блоках. Чтобы определить неисправный нагревательный блок, поменяйте местами два нагревательных блока и проверьте, какой из них вызывает ошибку, затем замените неисправный.

• Воздействие: Процесс сушки переходит в состояние защиты от неисправности. Нагрев в левом и правом воздушных каналах остановлен, оба вентилятора активируются для отвода тепла, индикатор статуса отображает красный пульсирующий свет, и генерируется оповещение HMS.

Предупреждение о безопасности

Крайне важно отключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству откройте новую заявку на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Устранение неполадок

AMS 2 Pro

Шаг 1. Остановите процесс сушки, а затем перезапустите его.

Отключите устройство, дождитесь, пока температура камеры снизится до комнатной температуры, затем подключите и перезапустите процесс сушки.

Повторите попытку и проверьте, исчезла ли ошибка.

Если ошибка сохраняется, перейдите к шагу 2.

Шаг 2. Переподключите разъемы

Найдите материнскую плату, следуя инструкциям по замене материнской платы AMS 2 Pro.

Затем переподключите следующие разъемы на материнской плате:

• Порт 1 — Нагреватель блока нагрева (слоты 1&2)

• Порт 18 — Нагреватель нагревательного блока (слоты 3 и 4)

Шаг 3. Поменяйте местами разъемы левого и правого нагревательных блоков

На материнской плате отключите 3 кабеля нагревательного блока, который показал ошибку, и подключите их к соответствующим 3 портам другого нагревательного блока.

Затем перезапустите принтер и проверьте, перешла ли ошибка на другой нагревательный блок.

• Интерфейс 1,2,3 —— Нагреватель нагревательного блока, вентилятор и NTC (слоты 1 и 2)
• Интерфейс 16,17,18 — Вентилятор нагревательного блока, NTC и нагреватель (слоты 3 и 4)

Примечание : Эта перекрестная проверка используется только для диагностики. Левый и правый нагревательные блоки нельзя менять местами на AMS 2 Pro.

• Если сообщение об ошибке указывает на неисправность другого нагревательного блока, значит, изначально указанный нагревательный блок неисправен. Пожалуйста, обратитесь к: Замена нагревательного блока AMS 2 Pro для замены нагревательного блока；

• Если сообщение об ошибке то же самое, неисправна материнская плата. Пожалуйста, обратитесь к: Замена материнской платы AMS 2 Pro для замены материнской платы.

AMS HT

Шаг 1. Остановите процесс сушки, а затем перезапустите его.

Проверьте, исчезла ли неисправность. Если ошибка сохраняется, перейдите к шагу 2.

Шаг 2. Переподключите разъемы

Обратитесь к: Замена нагревательного блока AMS HT для доступа к материнской плате.

Затем отключите и снова подключите кабели нагревательного блока на материнской плате.

При выполнении этого шага сначала снимите изоляционную резиновую втулку, нажмите и удерживайте фиксатор, затем медленно вытяните кабель и подключите его.

Если сообщение об ошибке исчезает после повторного подключения, проблема решена;

Если сообщение об ошибке сохраняется, замените нагревательный блок AMS HT .

Шаг 3. Замените материнскую плату

Если проблема сохраняется после замены нагревательного блока, возможно, неисправна материнская плата. Пожалуйста, обратитесь к: Разборка и сборка материнской платы AMS HT для замены материнской платы.
